Zanim przejdziemy do szczegółów technicznych sieci WLAN, warto uświadomić sobie, że cała komunikacja bezprzewodowa opiera się na tych samych prawach fizyki, które rządzą propagacją światła widzialnego. Fale radiowe wykorzystywane w WiFi są bowiem dokładnie tym samym zjawiskiem co światło – różnią się jedynie częstotliwością. Oznacza to, że doświadczenia wyniesione z optyki geometrycznej, takie jak odbicie czy załamanie na granicy ośrodków, znajdują bezpośrednie zastosowanie przy projektowaniu sieci bezprzewodowych. Student kierunku IT powinien traktować wiedzę o falach EM nie jako abstrakcyjną teorię, lecz jako praktyczne narzędzie inżynierskie. Bez zrozumienia, dlaczego sygnał słabnie za ścianą lub dlaczego w niektórych miejscach biura Internet działa wolniej, konfiguracja nawet najdroższych punktów dostępowych nie przyniesie oczekiwanych rezultatów.

W bieżącym cyklu wykładowym przyjęto strategię stopniowego narastania złożoności – od najprostszych modeli propagacji w wolnej przestrzeni po zaawansowane zagadnienia, takie jak multipleksowanie przestrzenne MIMO czy mechanizmy OFDMA stosowane w standardzie 802.11ax. Każda partia materiału została zaprojektowana tak, aby student mógł natychmiast powiązać ją z realnymi problemami napotykanymi podczas konfiguracji domowych i firmowych sieci WLAN. Szczególny nacisk położono na rozwijanie umiejętności szacowania budżetu mocy łącza radiowego oraz interpretacji danych pomiarowych pochodzących z narzędzi diagnostycznych, takich jak analizatory widma czy oprogramowanie do mapowania zasięgu.

Podstawowym celem dydaktycznym pierwszego wykładu jest wyrobienie u słuchaczy intuicji radiowej, czyli umiejętności przewidywania zachowania sygnału w różnych środowiskach bez konieczności sięgania po skomplikowane narzędzia symulacyjne. Inżynier sieciowy, który rozumie wpływ materiałów budowlanych na propagację fal, potrafi wstępnie oszacować lokalizację punktów dostępowych jeszcze przed wykonaniem dokładnych pomiarów. Taka wiedza znacząco przyspiesza proces projektowania i wdrażania infrastruktury WLAN, dlatego stanowi absolutny fundament dla wszystkich kolejnych modułów kształcenia.

Streszczenie pełni w tej prezentacji funkcję mapy drogowej – pokazuje słuchaczowi, jakie zagadnienia zostaną omówione i w jaki sposób łączą się one w spójną całość. W odróżnieniu od szczegółowych slajdów merytorycznych, ta sekcja ma charakter metapoznawczy: pomaga studentowi zorganizować wiedzę w głowie i zrozumieć relacje między poszczególnymi koncepcjami. Zaleca się, aby po zakończeniu wykładu powrócić do tego slajdu i sprawdzić, czy wszystkie wymienione w nim elementy są już zrozumiałe. Stanowi on bowiem mini listę kontrolną opanowania materiału.

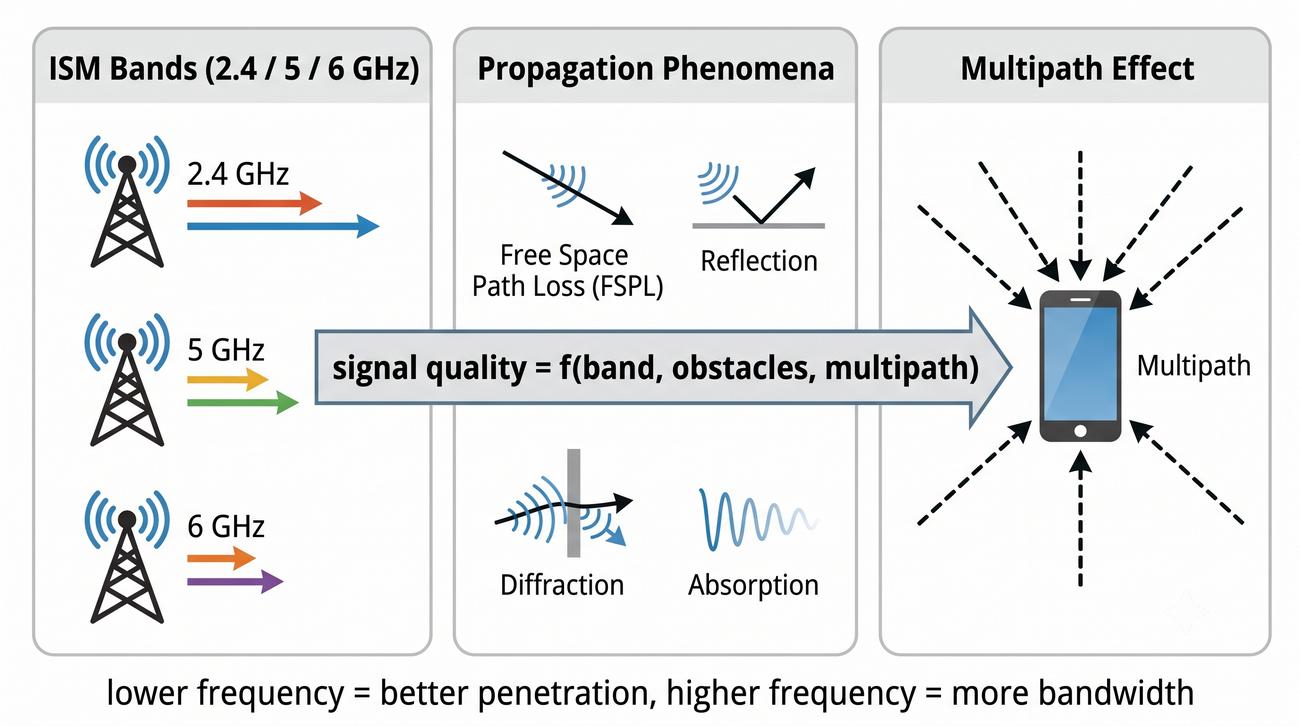

Zawarte w streszczeniu trzy główne tezy – wpływ pasma na propagację, zjawiska fizyczne towarzyszące transmisji oraz znaczenie wielodrogowości – wyczerpują tematykę całego wykładu, ale każda z nich zostanie szczegółowo rozwinięta w odpowiednim bloku. Projektant sieci musi pamiętać, że prawa fizyki są nieubłagane: nie da się zwiększyć przepustowości bez zmniejszenia zasięgu ani poprawić penetracji ścian bez utraty jakości sygnału. Znajomość tych kompromisów odróżnia profesjonalnego inżyniera od amatora kierującego się wyłącznie intuicją.

Dobór odpowiedniej literatury stanowi kluczowy element procesu kształcenia inżyniera sieciowego, ponieważ wiedza w dziedzinie telekomunikacji bezprzewodowej starzeje się w bardzo zróżnicowanym tempie. Podstawy fizyczne propagacji fal elektromagnetycznych są niezmienne od czasów Maxwella i dlatego klasyczne podręczniki akademickie pozostają aktualne przez dekady. Z kolei zagadnienia związane z konkretnymi implementacjami standardów IEEE 802.11 wymagają sięgania po aktualne dokumentacje techniczne i raporty branżowe, które często są dostępne wyłącznie w formie elektronicznej.

Studenci kierunków IT powinni wypracować nawyk regularnego monitorowania zmian w specyfikacjach Wi-Fi Alliance oraz Europejskiego Instytutu Norm Telekomunikacyjnych, ponieważ regulacje prawne dotyczące wykorzystania pasm częstotliwości ulegają ciągłym modyfikacjom. Przykładem może być udostępnienie pasma 6 GHz dla WiFi 6E, które nastąpiło w Europie w 2021 roku i wymusiło aktualizację praktycznie wszystkich podręczników dotyczących projektowania sieci bezprzewodowych. Warto również korzystać z otwartych repozytoriów wiedzy, takich jak dokumenty ITU-R zawierające modele propagacyjne.

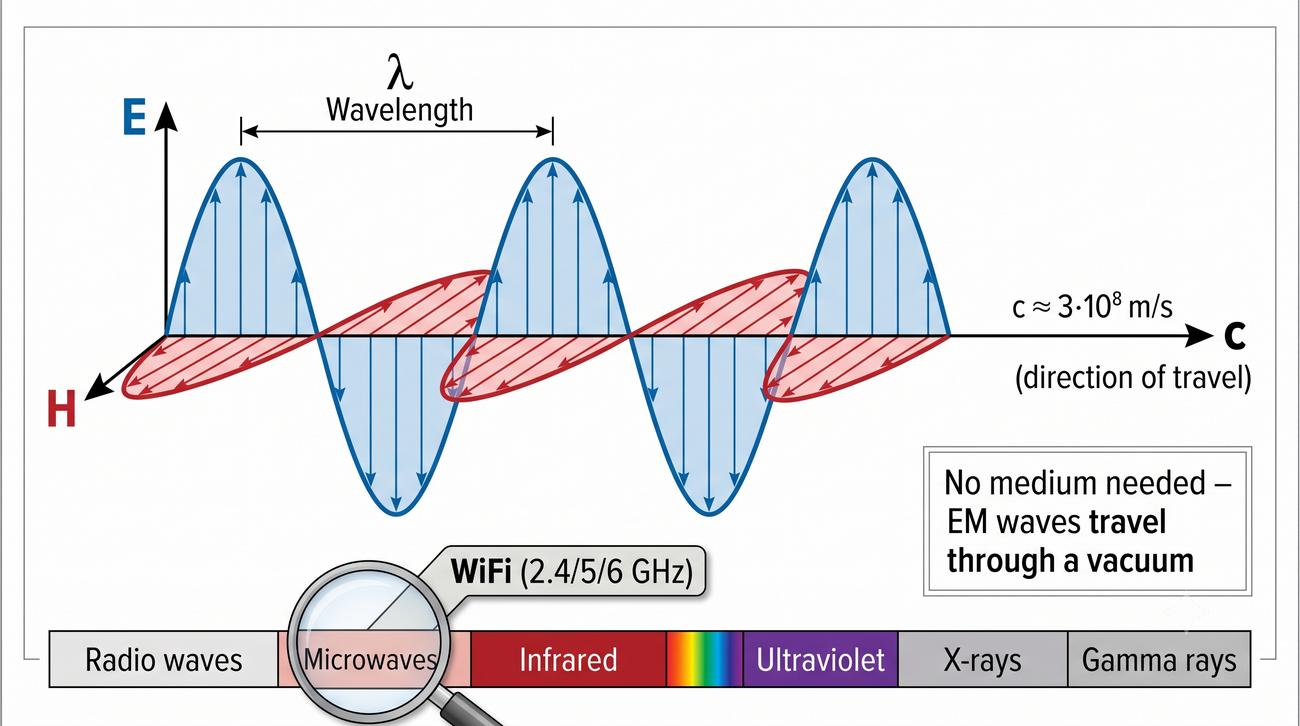

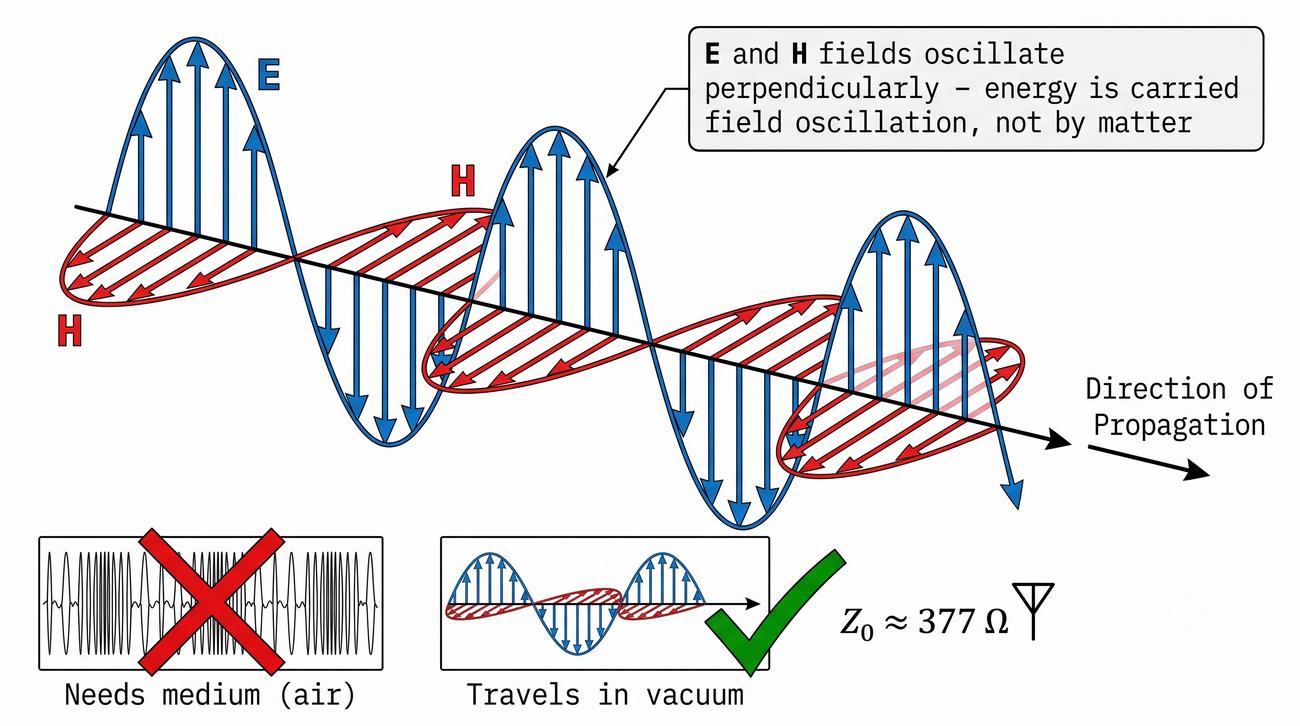

Zrozumienie natury fali elektromagnetycznej wymaga wyjścia poza intuicję zaczerpniętą ze świata makroskopowego, ponieważ fale EM nie potrzebują ośrodka materialnego do rozchodzenia się. To zasadniczo odróżnia je od fal dźwiękowych czy mechanicznych i sprawia, że mogą one propagować w próżni kosmicznej, co ma fundamentalne znaczenie nie tylko dla łączności satelitarnej, ale również dla działania sieci WiFi w ekstremalnych warunkach. W kontekście projektowania sieci WLAN kluczowe jest zrozumienie, że energia fali EM jest przenoszona przez zmienne pole elektryczne i magnetyczne, a nie przez przepływ materii.

W praktyce inżynierskiej istotna jest znajomość impedancji falowej próżni (ok. 377 Ω), ponieważ wartość ta pojawia się we wzorach na dopasowanie impedancyjne anten oraz w obliczeniach mocy wypromieniowywanej. Należy również pamiętać, że w ośrodkach innych niż próżnia prędkość propagacji fali jest mniejsza od prędkości światła, a współczynnik załamania ośrodka wpływa na długość fali. Dlatego projektując sieć WiFi, nie można zakładać, że długość fali w kablu antenowym jest taka sama jak w powietrzu – prowadzi to do błędów w doborze długości kabli i dopasowaniu impedancyjnym.

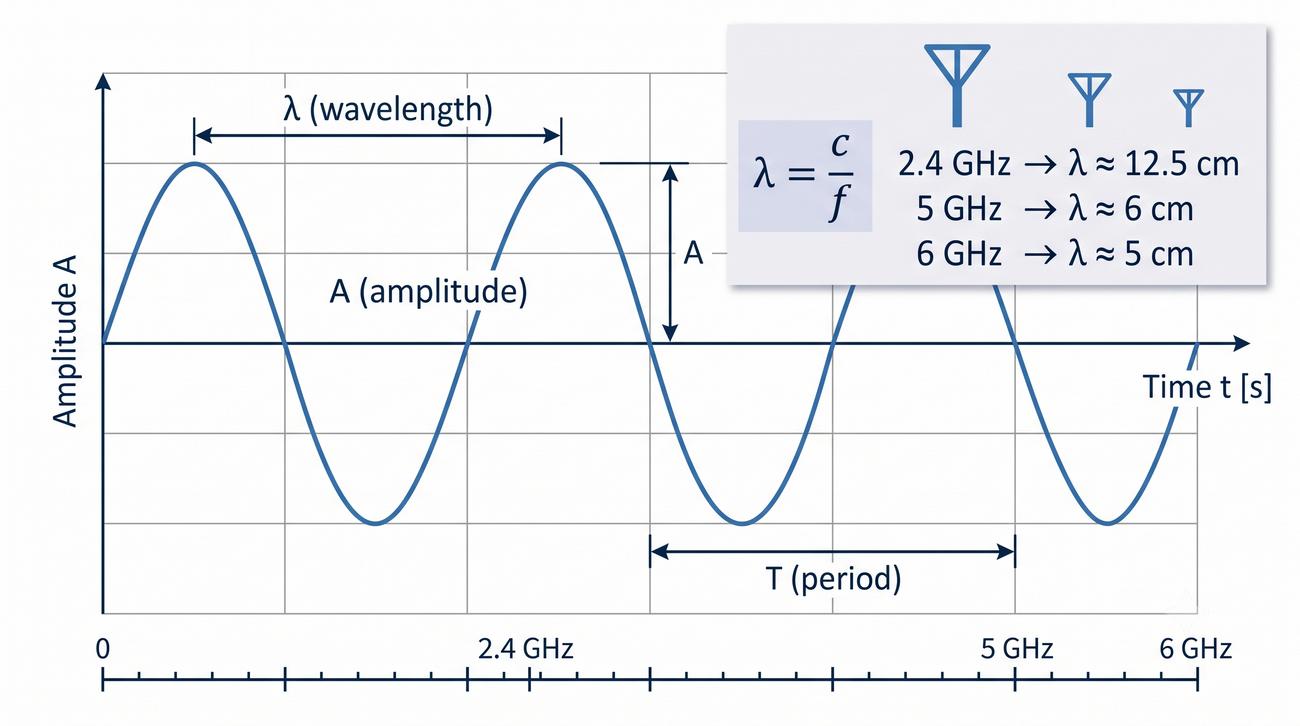

Zależność między częstotliwością a długością fali, wyrażona wzorem λ = c/f, stanowi jeden z najważniejszych związków fizycznych w radiokomunikacji, ponieważ determinuje zarówno gabaryty elementów antenowych, jak i zachowanie fali w środowisku propagacyjnym. W praktyce oznacza to, że wybór pasma częstotliwości pociąga za sobą cały szereg konsekwencji konstrukcyjnych i eksploatacyjnych, które inżynier sieciowy musi umieć przewidzieć. Na przykład konstrukcja anteny typu Yagi-Uda dla pasma 2,4 GHz wymaga elementów o długości ok. 6 cm, podczas gdy analogiczna antena dla pasma 5 GHz będzie miała elementy o połowę krótsze, co ułatwia jej zabudowę w obudowie punktu dostępowego.

Warto zwrócić uwagę na fakt, że zależność λ = c/f ma również głębokie konsekwencje dla zjawisk interferencyjnych występujących w sieciach WLAN. Różnica długości fali między pasmem 2,4 GHz a 5 GHz sprawia, że te same przeszkody architektoniczne powodują odmienne efekty propagacyjne – to, co dla fali 12,5 cm jest przeszkodą "dużą" (powodującą odbicie), dla fali 6 cm może być już przeszkodą "porównywalną" (powodującą dyfrakcję). Studenci muszą zapamiętać, że im wyższa częstotliwość, tym bardziej fala zachowuje się jak światło widzialne, a im niższa, tym bardziej przypomina falę dźwiękową, która potrafi zaginać się za przeszkodami.

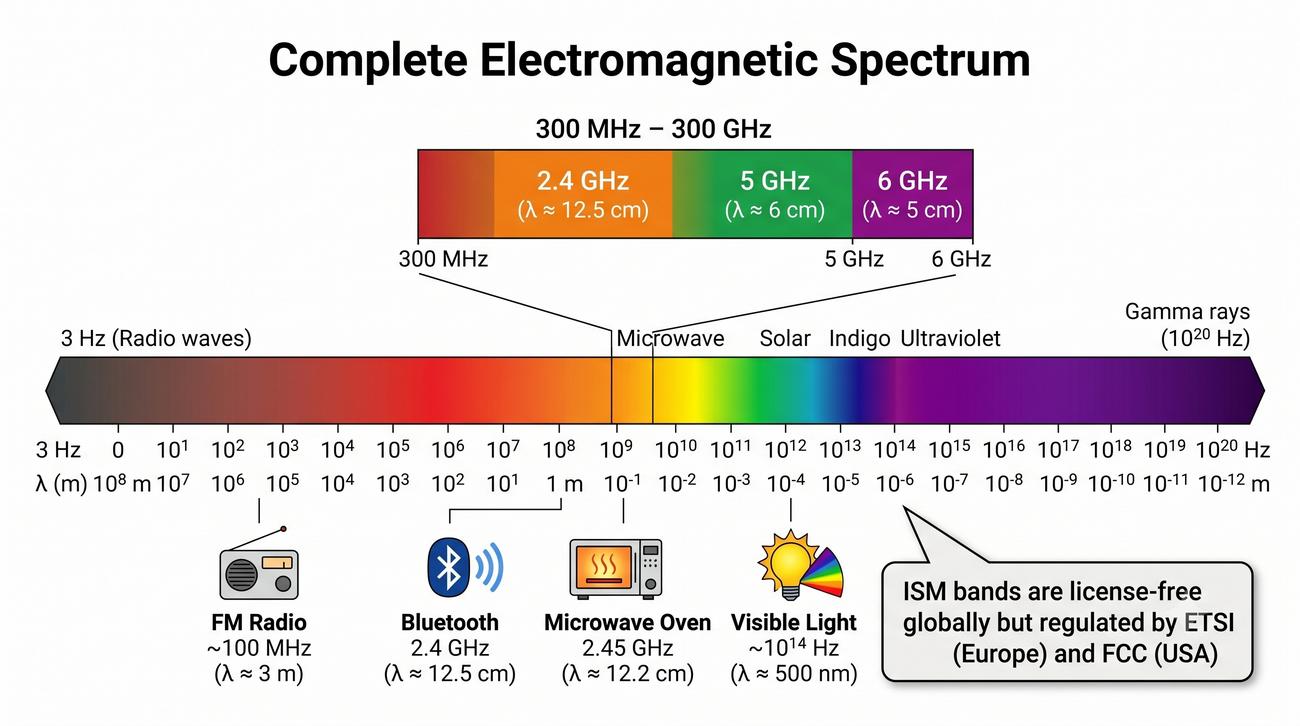

Spektrum elektromagnetyczne stanowi zasób naturalny podlegający ścisłej regulacji międzynarodowej, ponieważ niewłaściwie zarządzane prowadzi do chaosu interferencyjnego uniemożliwiającego jakąkolwiek łączność radiową. Międzynarodowy Związek Telekomunikacyjny (ITU) dokonuje globalnego przydziału pasm częstotliwości podczas Światowych Konferencji Radiokomunikacyjnych (WRC), a poszczególne kraje implementują te ustalenia poprzez swoich regulatorów krajowych. Historia pokazuje, że dostępność pasm ISM bez konieczności uzyskiwania licencji była jednym z głównych czynników umożliwiających gwałtowny rozwój technologii WiFi i Bluetooth w ciągu ostatnich dwóch dekad.

W polskim porządku prawnym Urząd Komunikacji Elektronicznej (UKE) odpowiada za nadzór nad wykorzystaniem widma częstotliwości, wydając pozwolenia i kontrolując zgodność z normami ETSI. Praktyczną konsekwencją tych regulacji dla inżyniera sieciowego jest konieczność przestrzegania limitów mocy wypromieniowywanej (EIRP) oraz wymogów dotyczących mechanizmów DFS i TPC w paśmie 5 GHz. Warto zauważyć, że pasmo 6 GHz zostało udostępnione dla WiFi w Europie dopiero po długotrwałych negocjacjach z operatorami telekomunikacyjnymi i służbami rządowymi, które tradycyjnie korzystały z tego zakresu częstotliwości.

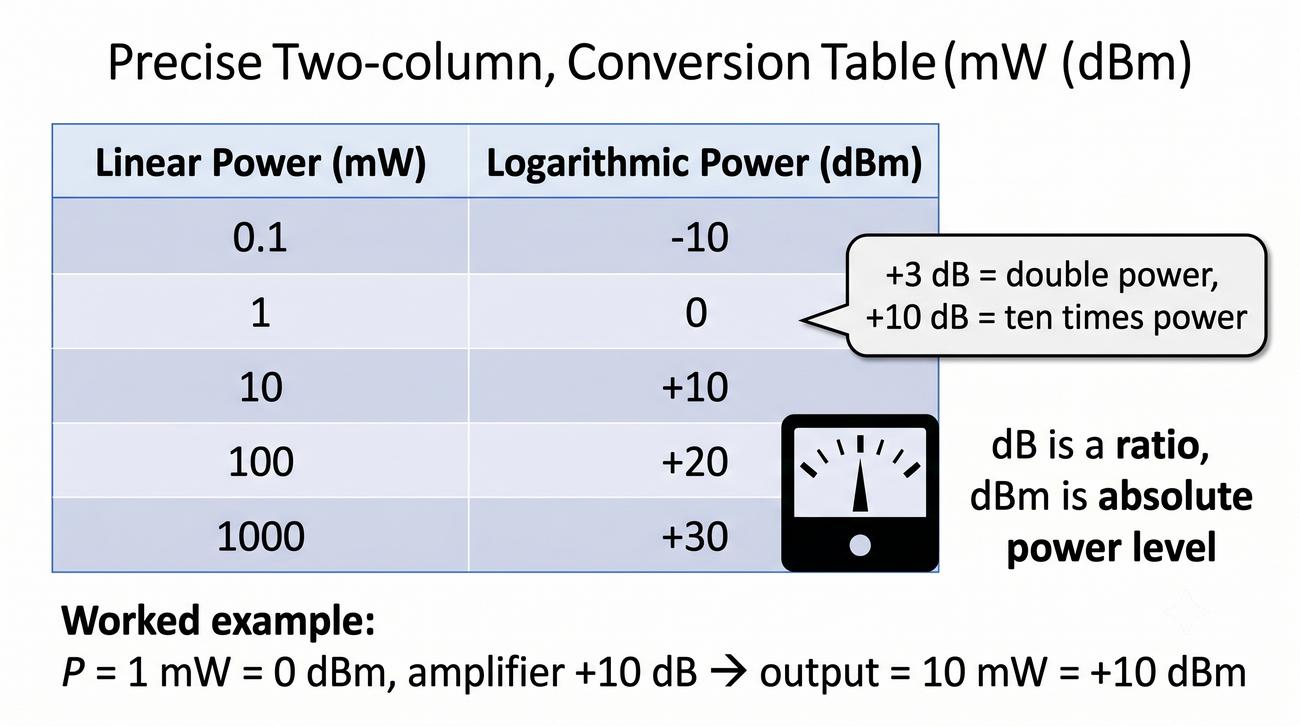

Stosowanie skali logarytmicznej w radiokomunikacji nie jest wyłącznie konwencją inżynierską, lecz praktyczną koniecznością wynikającą z ogromnej rozpiętości mocy występujących w typowym łączu bezprzewodowym. Sygnał nadajnika punktu dostępowego o mocy 100 mW i sygnał odbierany przez kartę klienta na poziomie 0,00000001 mW różnią się o dziesięć miliardów razy – operowanie takimi wartościami w skali liniowej byłoby nie tylko niewygodne, ale wręcz niemożliwe w codziennej praktyce inżynierskiej. Decybel pozwala sprowadzić tę różnicę do czytelnych wartości rzędu 100 dB, którymi można operować w pamięci.

Szczególnie przydatne w szybkich obliczeniach budżetu mocy są reguły pamięciowe: podwojenie mocy to +3 dB, jej dziesięciokrotność to +10 dB, a stukrotność to +20 dB. Znajomość tych zależności pozwala inżynierowi sieciowemu błyskawicznie oszacować, czy dana konfiguracja AP będzie spełniać założenia projektowe bez sięgania po kalkulator. W praktyce laboratoryjnej studenci powinni przećwiczyć przeliczanie mocy między jednostkami mW i dBm tak długo, aż stanie się to czynnością automatyczną – podobnie jak przeliczanie jednostek długości w życiu codziennym.

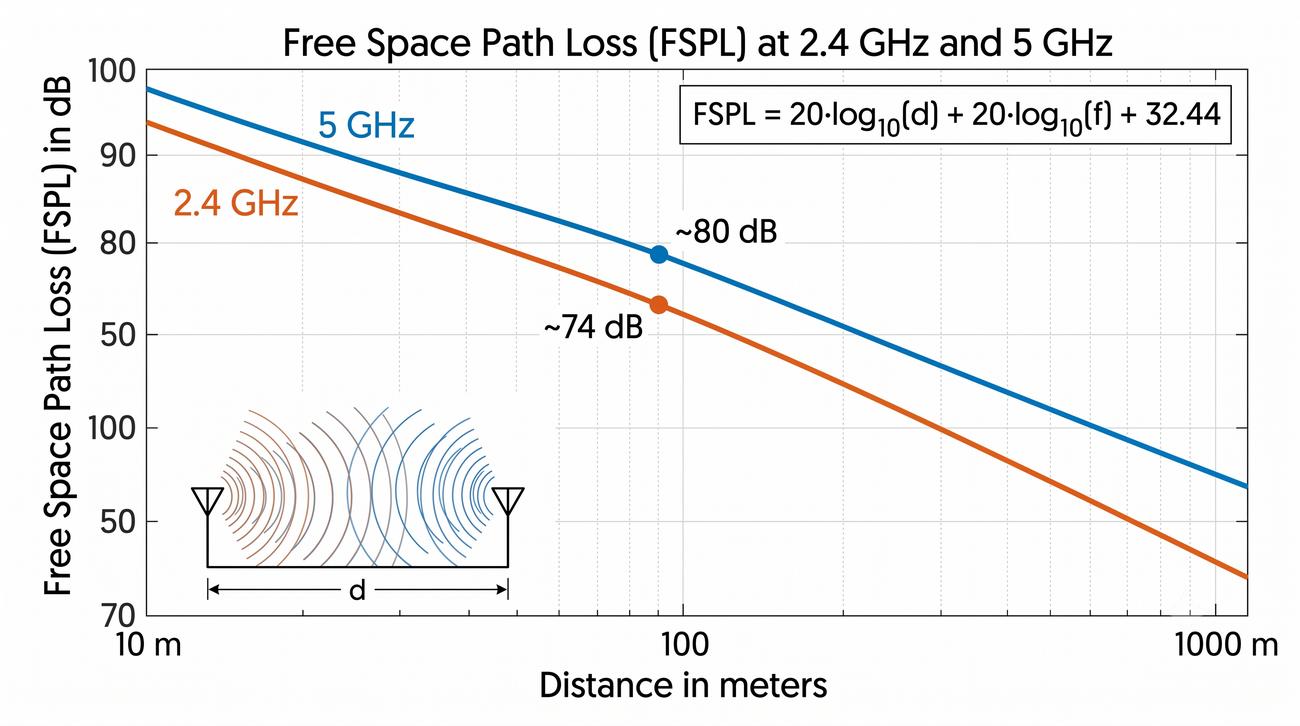

Wzór Friisa jest najczęściej używanym modelem propagacyjnym w inżynierii sieci WLAN, ale jego stosowanie wymaga świadomości ograniczeń i założeń, przy których został wyprowadzony. Podstawowym założeniem jest propagacja w wolnej przestrzeni, czyli środowisku bez żadnych przeszkód, w którym fala rozchodzi się sferycznie, a jej moc maleje proporcjonalnie do kwadratu odległości od źródła. W rzeczywistości takie warunki spotyka się rzadko – najbliższym przybliżeniem jest łącze radiowe na otwartej przestrzeni, na przykład między dwoma budynkami przy braku przeszkód na linii widoczności.

Kolejnym istotnym ograniczeniem jest warunek pola dalekiego: wzór Friisa nie obowiązuje w bezpośrednim sąsiedztwie anteny (pole bliskie), gdzie propagacja ma charakter reaktywny i nie można jej opisać prostą zależnością logarytmiczną. W praktyce oznacza to, że pomiary RSSI wykonywane w odległości mniejszej niż 1 metr od AP są obarczone dużym błędem i nie należy ich wykorzystywać do weryfikacji obliczeń teoretycznych. Dla typowych anten WiFi warunek pola dalekiego jest spełniony już przy odległości ok. 20–30 cm, ale bezpieczniej przyjąć granicę 1 metra.

Przedstawiony przykład obliczeniowy doskonale ilustruje fundamentalną zależność między częstotliwością a tłumieniem w wolnej przestrzeni: różnica 6,3 dB między pasmami 2,4 GHz a 5 GHz przy tym samym dystansie wynika wyłącznie z różnicy częstotliwości, ponieważ człon 20·log(f) we wzorze Friisa rośnie wraz z częstotliwością. Warto zauważyć, że różnica ta jest względnie stała w całym zakresie odległości – przy 100 m wyniesie nadal około 6,3 dB, ponieważ człon 20·log(d) jest identyczny dla obu pasm. Oznacza to, że sygnał 5 GHz będzie zawsze o ok. 6 dB słabszy od sygnału 2,4 GHz, niezależnie od dystansu, przy założeniu braku dodatkowych przeszkód.

W kontekście projektowania sieci WLAN praktyczną konsekwencją tej różnicy jest konieczność zagęszczenia punktów dostępowych pracujących w paśmie 5 GHz w porównaniu z 2,4 GHz. Jeśli dla pokrycia danego obszaru pasmem 2,4 GHz wystarczy jeden AP, to dla pasma 5 GHz może być potrzebnych dwa, a nawet trzy AP, aby zapewnić porównywalny poziom sygnału. Należy jednak pamiętać, że wyższa częstotliwość oferuje znacznie więcej dostępnego pasma i mniejsze interferencje, co przy odpowiednim zagęszczeniu AP może przełożyć się na wyższą sumaryczną przepustowość sieci.

Przejście od teoretycznego modelu Friisa do rzeczywistych warunków propagacyjnych stanowi jedno z największych wyzwań w projektowaniu sieci WLAN, ponieważ żaden model matematyczny nie jest w stanie w pełni oddać złożoności środowiska wewnątrz budynków. Nawet w pozornie prostym pomieszczeniu, takim jak pusta sala wykładowa, fala elektromagnetyczna ulega odbiciom od podłogi i sufitu, które tworzą charakterystyczny obraz interferencyjny z lokalnymi maksimami i minimami sygnału. W przestrzeniach biurowych wyposażonych w regały, ścianki działowe i liczne urządzenia elektroniczne obraz propagacji staje się jeszcze bardziej skomplikowany.

Model log-dystansowy, choć stanowi użyteczne narzędzie inżynierskie, wymaga kalibracji na podstawie rzeczywistych pomiarów w konkretnym środowisku. Wykładnik tłumienia n, który w wolnej przestrzeni wynosi 2, w typowym biurze przyjmuje wartości od 3 do 4, a w magazynach z metalowymi regałami może sięgać nawet 5 lub 6. Oznacza to, że w trudnym środowisku sygnał może słabnąć nawet 100 razy szybciej niż w wolnej przestrzeni, co diametralnie zmienia projekt zagęszczenia punktów dostępowych i wymaga stosowania zaawansowanych narzędzi symulacyjnych.

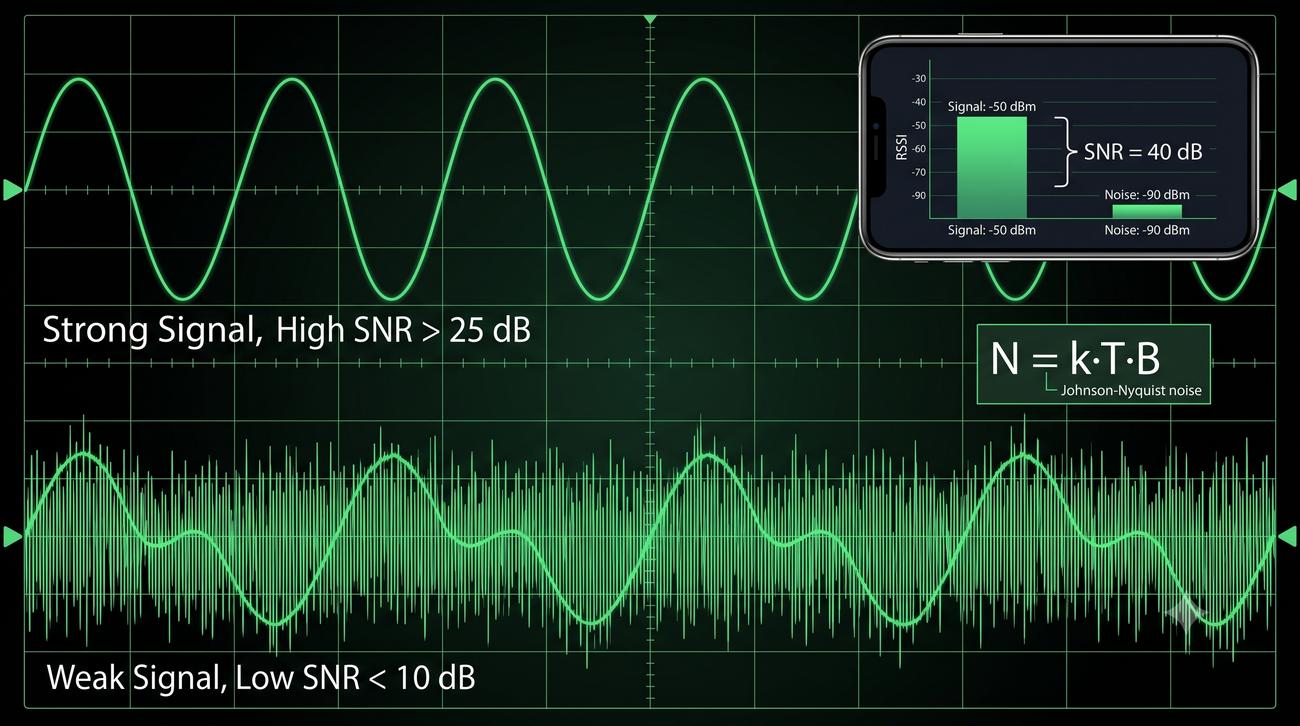

Stosunek sygnału do szumu jest powszechnie niedocenianym parametrem w praktyce administrowania sieciami WLAN, ponieważ większość użytkowników i początkujących administratorów koncentruje się wyłącznie na wartości RSSI. Tymczasem to właśnie SNR decyduje o tym, jaką modulację może zastosować nadajnik, a tym samym – jaką rzeczywistą przepustowość uzyska klient. Niski SNR może być spowodowany nie tylko słabym sygnałem nadajnika, ale również wysokim poziomem szumu tła generowanym przez inne urządzenia pracujące w tym samym paśmie, co jest szczególnie częste w gęsto zaludnionych obszarach miejskich.

Warto zapamiętać praktyczną regułę: dla stabilnego połączenia VoIP wymagany jest SNR na poziomie co najmniej 25 dB, dla strumieniowania wideo HD – około 30 dB, a dla transmisji danych w najwyższych modulacjach (256-QAM i wyższych) – powyżej 35 dB. Przy SNR poniżej 15 dB łącze staje się bardzo wolne i podatne na błędy, a poniżej 10 dB komunikacja jest praktycznie niemożliwa. W profesjonalnych narzędziach do site survey, takich jak Ekahau, SNR jest wyświetlany jako osobna warstwa mapy cieplnej, co pozwala na szybką identyfikację obszarów problematycznych.

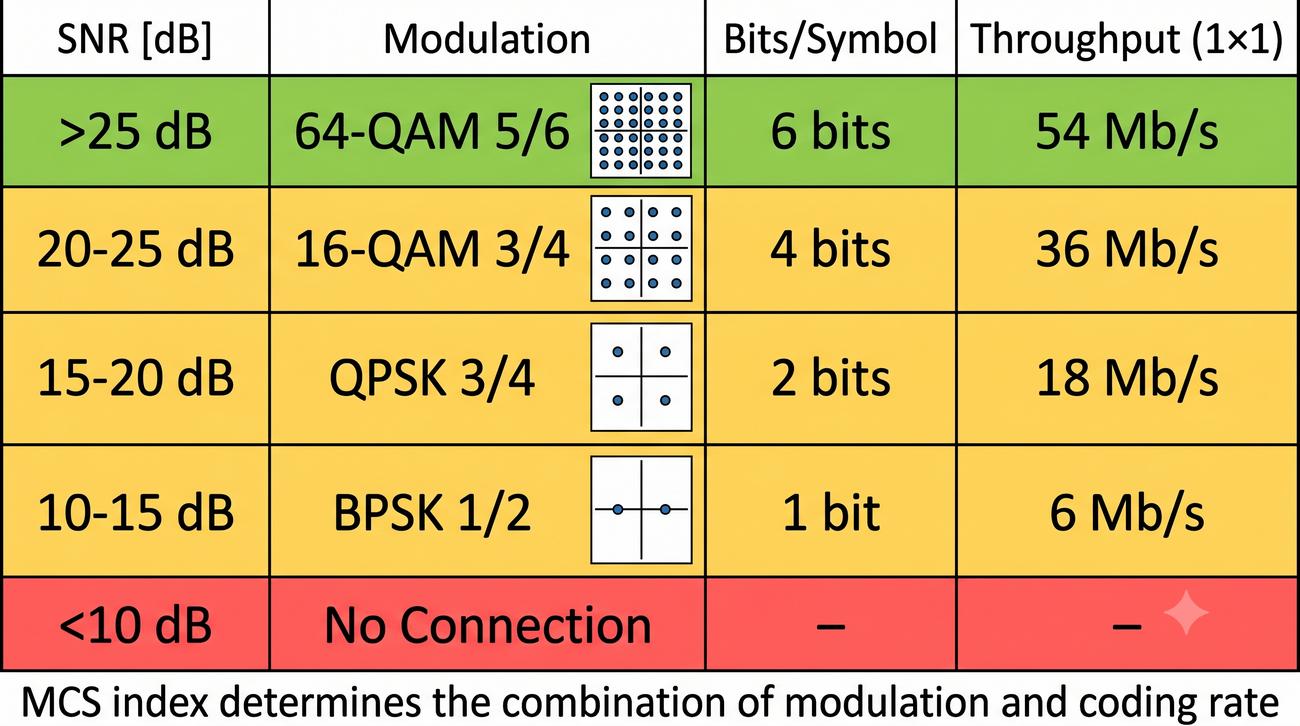

Mechanizm adaptacyjnej modulacji i kodowania (AMC) stanowi jeden z filarów wydajności nowoczesnych sieci WLAN, ponieważ umożliwia dynamiczne dostosowanie parametrów transmisji do zmieniających się warunków propagacyjnych. W przeciwieństwie do łączy przewodowych, gdzie przepustowość jest stała i z góry określona, w sieciach bezprzewodowych szybkość transmisji zmienia się w czasie rzeczywistym w zależności od odległości od punktu dostępowego, przeszkód na drodze sygnału oraz poziomu interferencji. To dlatego klient stojący tuż obok AP może uzyskiwać przepustowość rzędu 800 Mb/s, a ten sam klient w odległym pomieszczeniu – zaledwie 10 Mb/s.

Schemat MCS (Modulation and Coding Scheme) standaryzuje kombinacje modulacji (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM) i kodowania korekcyjnego (1/2, 3/4, 5/6), przypisując im numery indeksów od 0 do 11. Im wyższy indeks MCS, tym więcej bitów informacji jest przesyłanych w jednym symbolu OFDM, ale tym wyższy jest wymagany stosunek SNR. W praktyce oznacza to, że producenci punktów dostępowych podają w specyfikacjach maksymalne przepustowości dla najwyższych MCS, które są osiągalne wyłącznie w idealnych warunkach laboratoryjnych – w rzeczywistej instalacji średnia przepustowość wynosi zwykle 30–50 procent wartości maksymalnej.

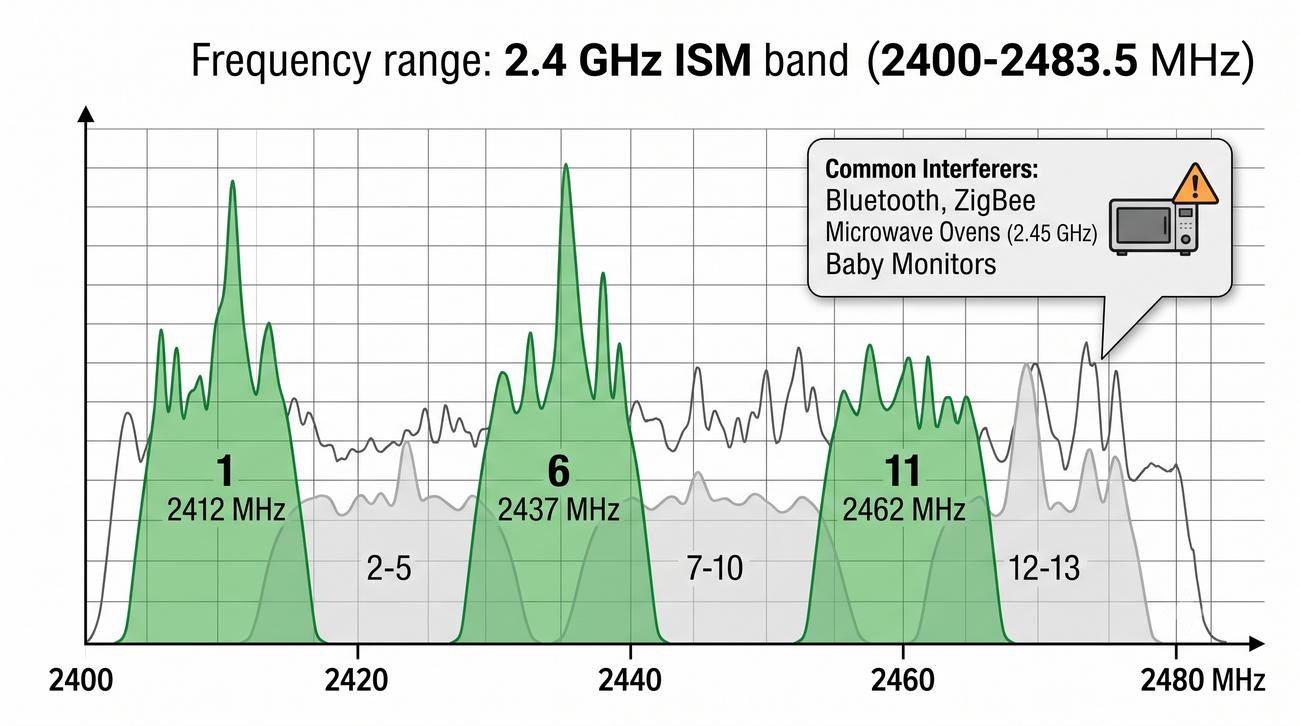

Pasmo 2,4 GHz, choć najbardziej rozpowszechnione i zgodne z najstarszymi urządzeniami WiFi, jest jednocześnie najbardziej problematyczne z punktu widzenia interferencji. Jego popularność wynika z historycznego wyboru – kiedy w latach 90. XX wieku opracowywano standard 802.11, pasmo ISM 2,4 GHz było już dostępne na całym świecie bez konieczności uzyskiwania licencji. Niestety, ta sama dostępność przyciągnęła również innych użytkowników: Bluetooth, ZigBee, Z-Wave, bezprzewodowe kamery, a przede wszystkim kuchenki mikrofalowe, których częstotliwość pracy (2,45 GHz) leży dokładnie w środku pasma WiFi.

Ograniczona liczba nienakładających się kanałów (zaledwie 3 przy szerokości 20 MHz) sprawia, że w gęstej zabudowie miejskiej każdy kanał jest zajęty przez wiele sąsiednich sieci. Szerokość kanału 40 MHz w paśmie 2,4 GHz jest praktycznie niemożliwa do zastosowania w środowisku zurbanizowanym, ponieważ wymaga zajęcia dwóch sąsiednich kanałów 20 MHz, które prawdopodobnie są już używane przez inne sieci. Z tego powodu nowoczesne punkty dostępowe z obsługą tri-band (2,4 + 5 + 6 GHz) coraz częściej traktują pasmo 2,4 GHz wyłącznie jako zapasowe dla starszych urządzeń i aplikacji IoT.

Pasmo 5 GHz stanowi znaczący skok jakościowy w porównaniu z 2,4 GHz, oferując blisko dziesięciokrotnie więcej dostępnego pasma, co przekłada się na możliwość jednoczesnej pracy wielu szerokich kanałów bez wzajemnych interferencji. Podział na podzakresy UNII został zaprojektowany tak, aby zrównoważyć potrzeby użytkowników cywilnych z wymogami ochrony istniejących służb radiokomunikacyjnych, w szczególności radarów meteorologicznych i wojskowych. Mechanizm DFS (Dynamic Frequency Selection) wymaga od punktów dostępowych ciągłego monitorowania widma i natychmiastowego opuszczenia kanału w przypadku wykrycia sygnatury radaru.

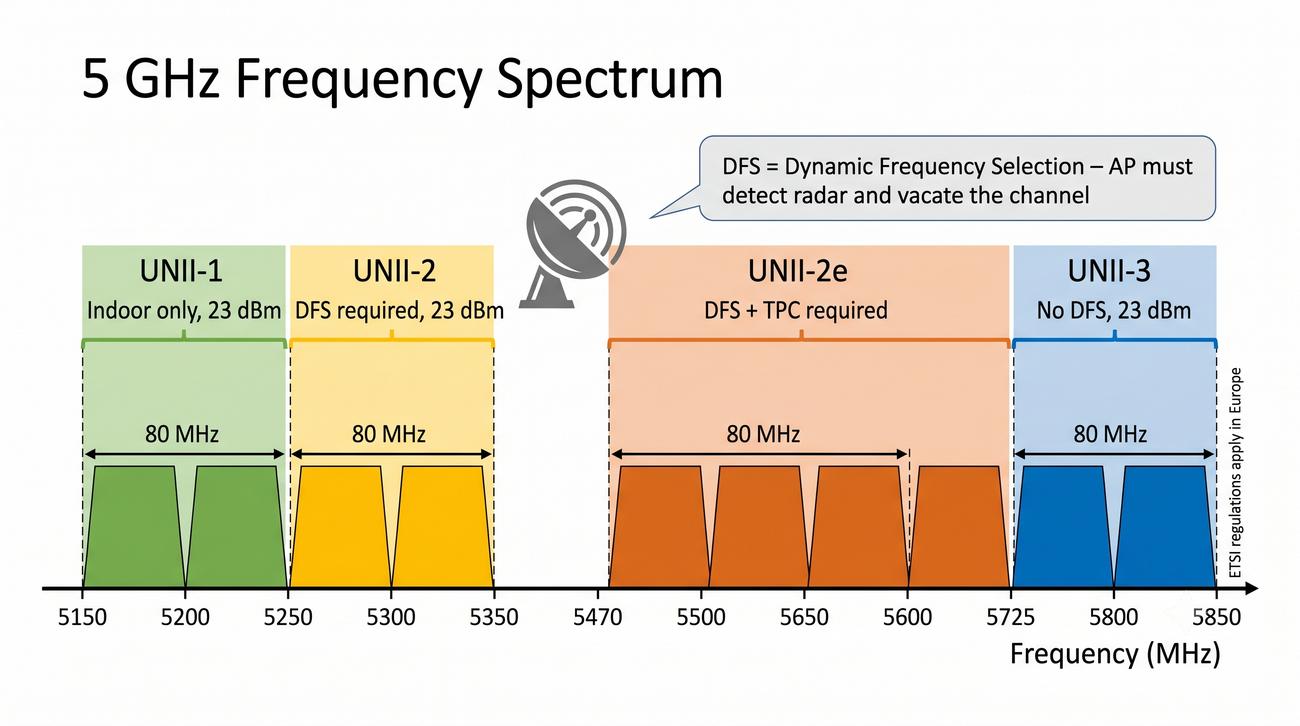

W praktyce europejskiej (normy ETSI) ograniczenia dla pasma 5 GHz są nieco bardziej restrykcyjne niż w USA, szczególnie w zakresie mocy wypromieniowywanej w podzakresie UNII-1 (tylko wewnątrz budynków) oraz obowiązkowego stosowania TPC (Transmit Power Control) w UNII-2 i UNII-2e. TPC wymaga, aby AP potrafił automatycznie obniżyć moc nadawania o co najmniej 6 dB w stosunku do maksymalnej, jeśli odbiera silne sygnały od innych punktów dostępowych w tym samym kanale. Mimo tych ograniczeń pasmo 5 GHz pozostaje podstawowym wyborem dla nowoczesnych sieci WLAN w środowiskach biurowych i kampusowych.

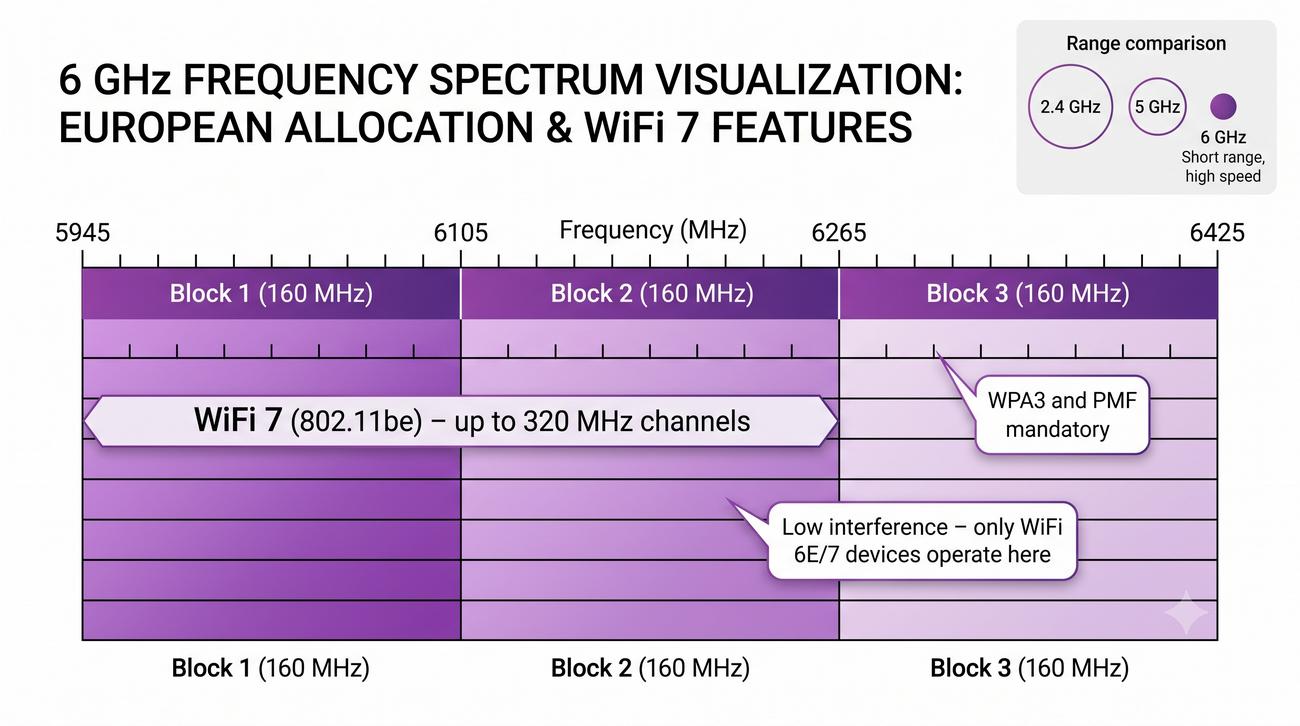

Udostępnienie pasma 6 GHz dla sieci WiFi jest największym wydarzeniem regulacyjnym w historii tej technologii od czasu wprowadzenia pasma 5 GHz w standardzie 802.11a. Po raz pierwszy od ponad dwudziestu lat sieci bezprzewodowe zyskały dostęp do nowego, czystego pasma częstotliwości, w którym nie ma kuchenek mikrofalowych, urządzeń Bluetooth ani starszych standardów WiFi generujących interferencje. Decyzja światowych regulatorów o udostępnieniu tego pasma dla nielicencjonowanego użytku zapadła po długotrwałych konsultacjach z operatorami telekomunikacyjnymi i administracjami rządowymi, które historycznie wykorzystywały te częstotliwości.

Należy jednak pamiętać, że pasmo 6 GHz ma istotne ograniczenia propagacyjne: długość fali około 5 cm sprawia, że sygnał tłumi się bardzo szybko w materiałach budowlanych, a zasięg w pomieszczeniach jest ograniczony do kilkunastu metrów. W praktyce oznacza to, że WiFi 6E i WiFi 7 w paśmie 6 GHz sprawdzają się doskonale w otwartych przestrzeniach biurowych i w pojedynczych pomieszczeniach, ale wymagają znacznie większego zagęszczenia punktów dostępowych niż tradycyjne sieci 5 GHz. Projektując sieć z obsługą pasma 6 GHz, należy liczyć się z koniecznością instalacji AP praktycznie w każdym pomieszczeniu, co znacząco podnosi koszty infrastruktury.

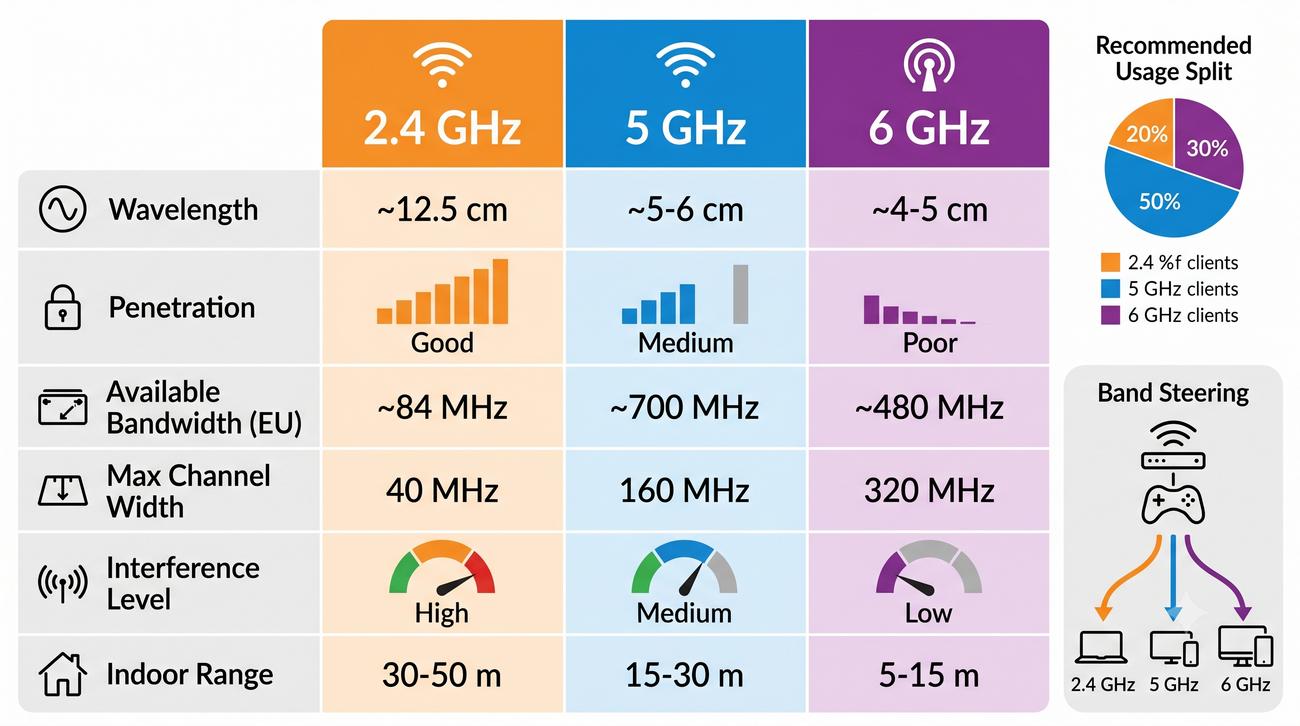

Decyzja o wyborze pasma częstotliwości dla sieci WLAN nie powinna opierać się wyłącznie na maksymalnej przepustowości, lecz na starannej analizie wymagań aplikacyjnych, charakterystyki środowiska oraz budżetu projektu. W praktyce inżynierskiej rzadko projektuje się sieć opartą na jednym paśmie – standardem jest konfiguracja wielopasmowa, w której każde pasmo pełni określoną rolę w zależności od obsługiwanych urządzeń i aplikacji. Mechanizm band steering, zaimplementowany w kontrolerach sieciowych, automatycznie kieruje klientów do optymalnego pasma na podstawie ich możliwości sprzętowych i aktualnych warunków propagacyjnych.

Strategia projektowa zalecana dla nowoczesnych sieci korporacyjnych zakłada wykorzystanie pasma 2,4 GHz wyłącznie dla urządzeń starszych generacji oraz aplikacji IoT o niskim zapotrzebowaniu na przepustowość, pasma 5 GHz jako podstawowego dla standardowej pracy biurowej, a pasma 6 GHz dla najbardziej wymagających zastosowań, takich jak strumieniowanie wideo w rozdzielczości 8K, rzeczywistość wirtualna czy zdalne pulpity graficzne. Punkty dostępowe klasy enterprise z obsługą trzech pasm jednocześnie stają się standardem w nowych instalacjach, choć należy pamiętać, że każdy dodatkowy moduł radiowy zwiększa zarówno koszt urządzenia, jak i zapotrzebowanie na przepustowość sieci szkieletowej.

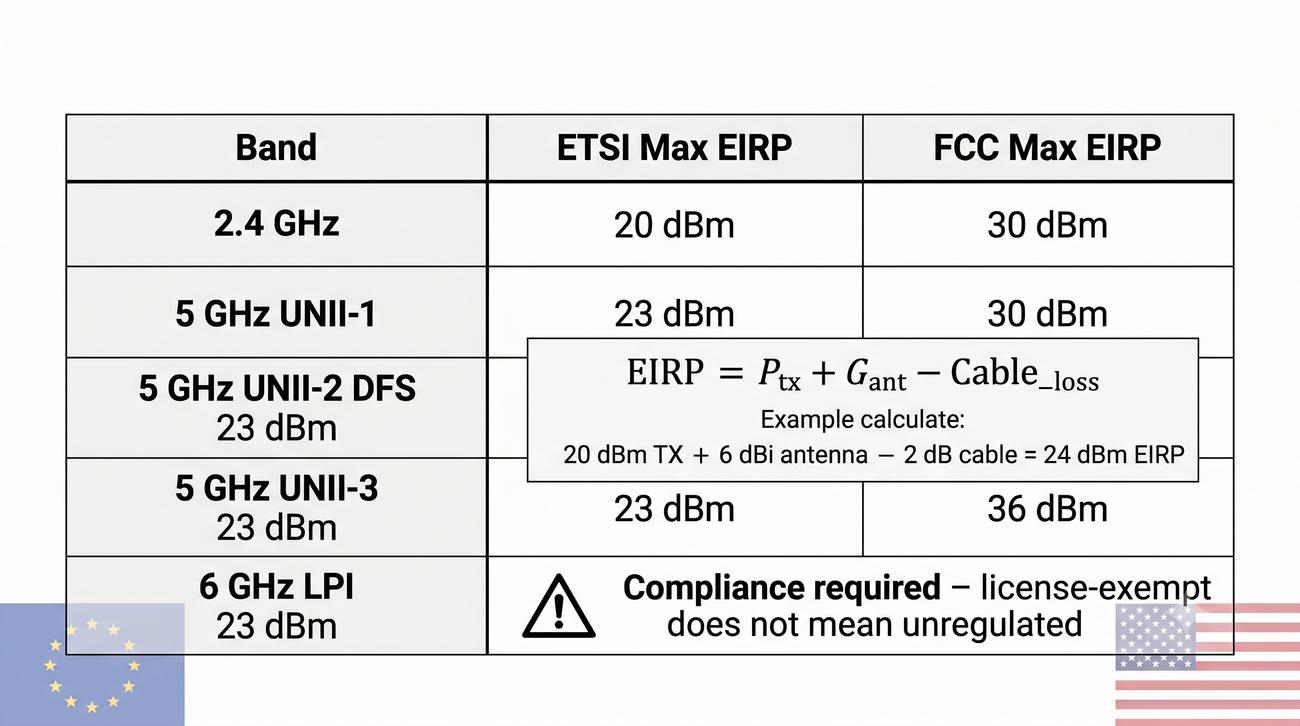

Znajomość przepisów dotyczących mocy wypromieniowywanej (EIRP) jest obowiązkowa dla każdego inżyniera projektującego sieci WLAN, ponieważ przekroczenie limitów może skutkować nie tylko zakłóceniami w działaniu innych urządzeń, ale również sankcjami prawnymi ze strony regulatora. W Europie limity są generalnie bardziej restrykcyjne niż w USA, co wynika z innego podejścia do zarządzania widmem – ETSI stosuje zasadę ostrożnościową, minimalizującą ryzyko interferencji kosztem maksymalnej mocy nadajników. Dla inżyniera oznacza to konieczność starannego doboru nie tylko samego punktu dostępowego, ale również anten zewnętrznych i kabli zasilających.

Szczególnie problematyczna sytuacja występuje przy stosowaniu anten o dużym zysku (powyżej 6 dBi) w połączeniu z nadajnikami o mocy 20 dBm – suma EIRP szybko przekracza dopuszczalne limity, zwłaszcza w paśmie 5 GHz. Rozwiązaniem jest albo zmniejszenie mocy nadajnika w konfiguracji oprogramowania AP, albo zastosowanie kabli o większym tłumieniu (co jednak pogarsza stosunek sygnału do szumu). W praktyce projektowej zaleca się zachowanie marginesu bezpieczeństwa co najmniej 3 dB poniżej limitu prawnego, aby uwzględnić tolerancje produkcyjne sprzętu i zmiany temperatury otoczenia wpływające na moc wyjściową wzmacniaczy.

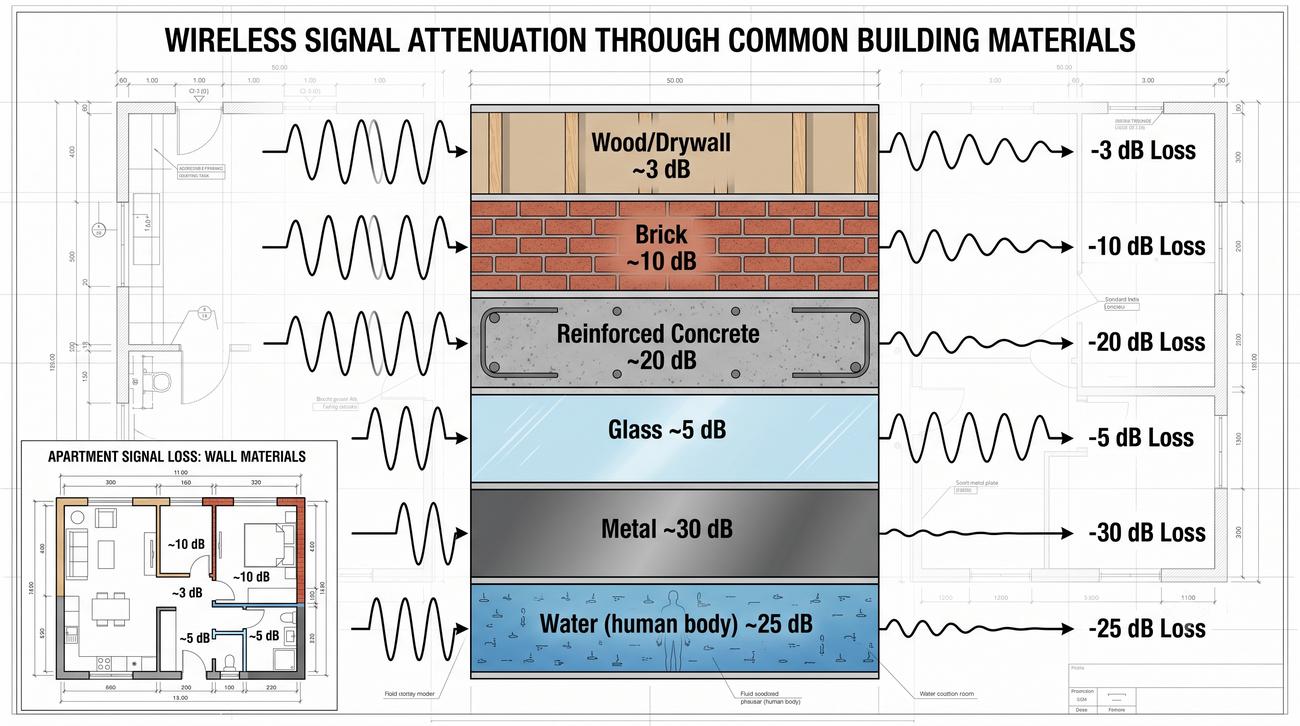

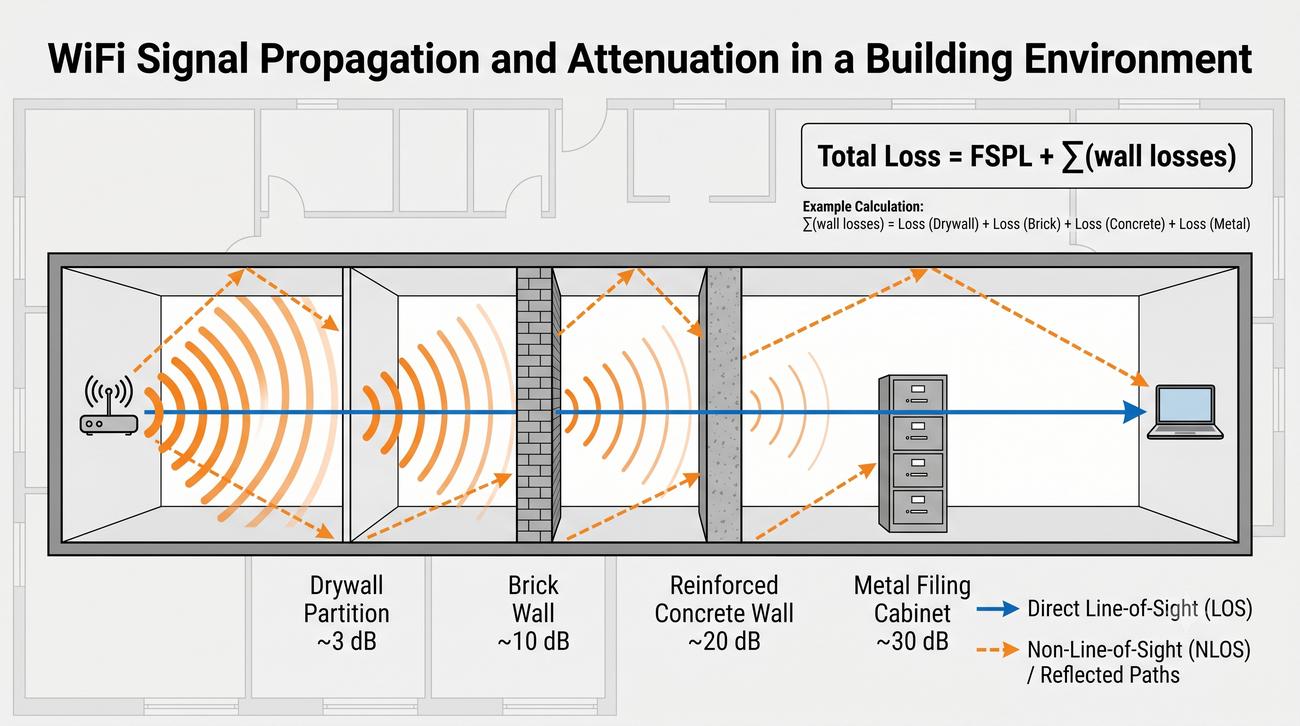

Wiedza o tłumieniu materiałów budowlanych ma kluczowe znaczenie przy planowaniu rozmieszczenia punktów dostępowych, ponieważ błąd w oszacowaniu strat na przeszkodach może prowadzić do powstania martwych stref, w których sygnał jest niewystarczający do utrzymania stabilnego połączenia. Należy pamiętać, że wartości tłumienia podawane w literaturze technicznej mają charakter orientacyjny – rzeczywiste tłumienie zależy nie tylko od rodzaju materiału, ale również od jego grubości, wilgotności, zawartości zbrojenia metalowego oraz kąta padania fali na przeszkodę. Ściana z cegły dziurawki może tłumić sygnał o 6 dB przy padaniu prostopadłym i o 15 dB przy padaniu pod ostrym kątem.

Szczególną uwagę należy zwrócić na nowoczesne materiały budowlane, takie jak szkło hartowane z powłoką metaliczną (stosowane w budynkach energooszczędnych), które potrafią tłumić sygnał WiFi nawet o 40 dB, co praktycznie uniemożliwia komunikację przez taką szybę. Podobnie problematyczne są ściany z betonu zbrojonego, w których stalowe pręty tworzą siatkę odbijającą fale radiowe. W budynkach o konstrukcji żelbetowej sygnał 5 GHz może nie przeniknąć przez żadną ścianę nośną, co wymaga instalacji punktu dostępowego w każdym pomieszczeniu wydzielonym takimi ścianami.

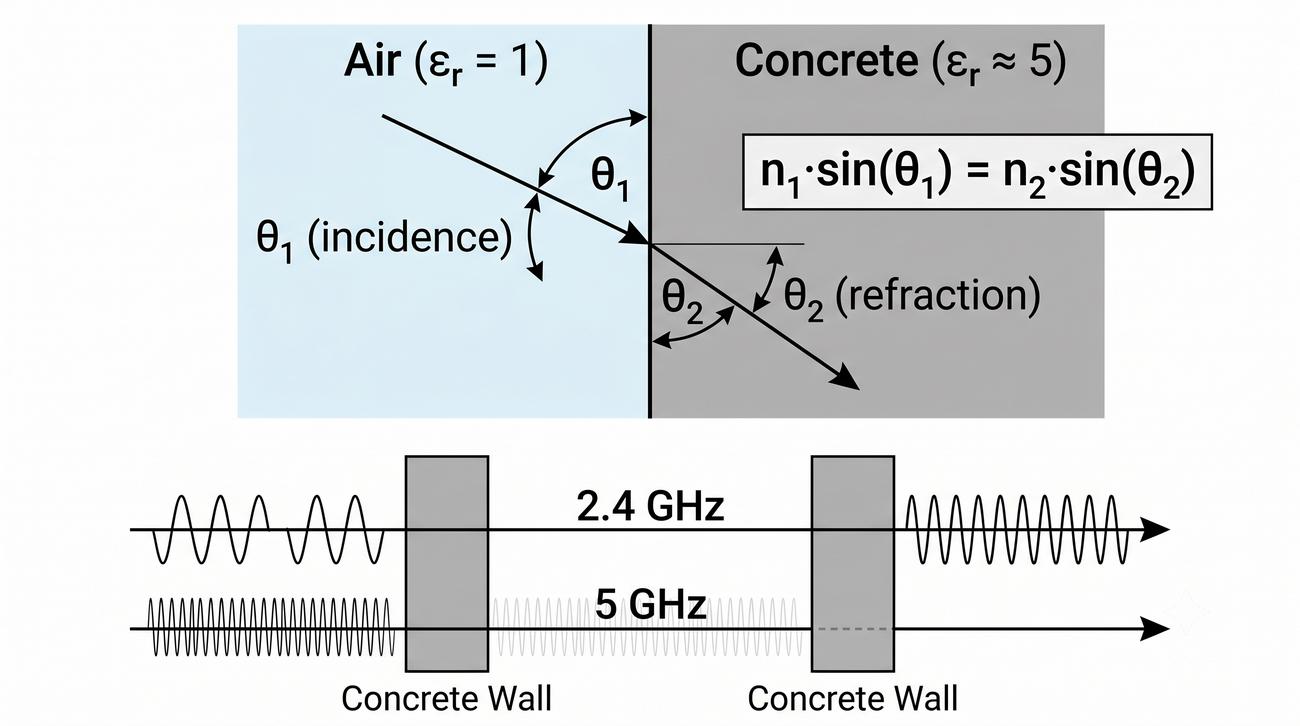

Refrakcja, choć rzadziej omawiana w kontekście sieci WLAN niż odbicie czy tłumienie, odgrywa istotną rolę w precyzyjnym modelowaniu propagacji, szczególnie w środowiskach o zróżnicowanej strukturze materiałowej. Prawo Snelliusa, znane studentom z kursu fizyki w kontekście optyki geometrycznej, znajduje bezpośrednie zastosowanie w radiokomunikacji – zmiana kierunku propagacji fali na granicy ośrodków o różnych współczynnikach załamania powoduje, że droga sygnału nie jest linią prostą, a krzywą łamaną. Efekt ten jest szczególnie widoczny przy przejściu fali przez ściany o nieregularnej strukturze wewnętrznej, na przykład pustaki ceramiczne z komorami powietrznymi.

W praktyce inżynierskiej refrakcja ma największe znaczenie w sieciach zewnętrznych (kampusowych), gdzie fala przechodzi przez warstwy powietrza o różnej temperaturze i wilgotności, co powoduje zaginanie się wiązki w kierunku ziemi lub przeciwnie – ucieczkę w górne warstwy atmosfery. Zjawisko to, znane jako propagacja troposferyczna, może powodować zarówno wydłużenie zasięgu łącza (w przypadku kanału falowodowego), jak i jego całkowity zanik. W sieciach wewnętrznych refrakcja ma mniejsze znaczenie, ale zaawansowane narzędzia symulacyjne uwzględniają ją dla osiągnięcia jak najwyższej dokładności prognoz.

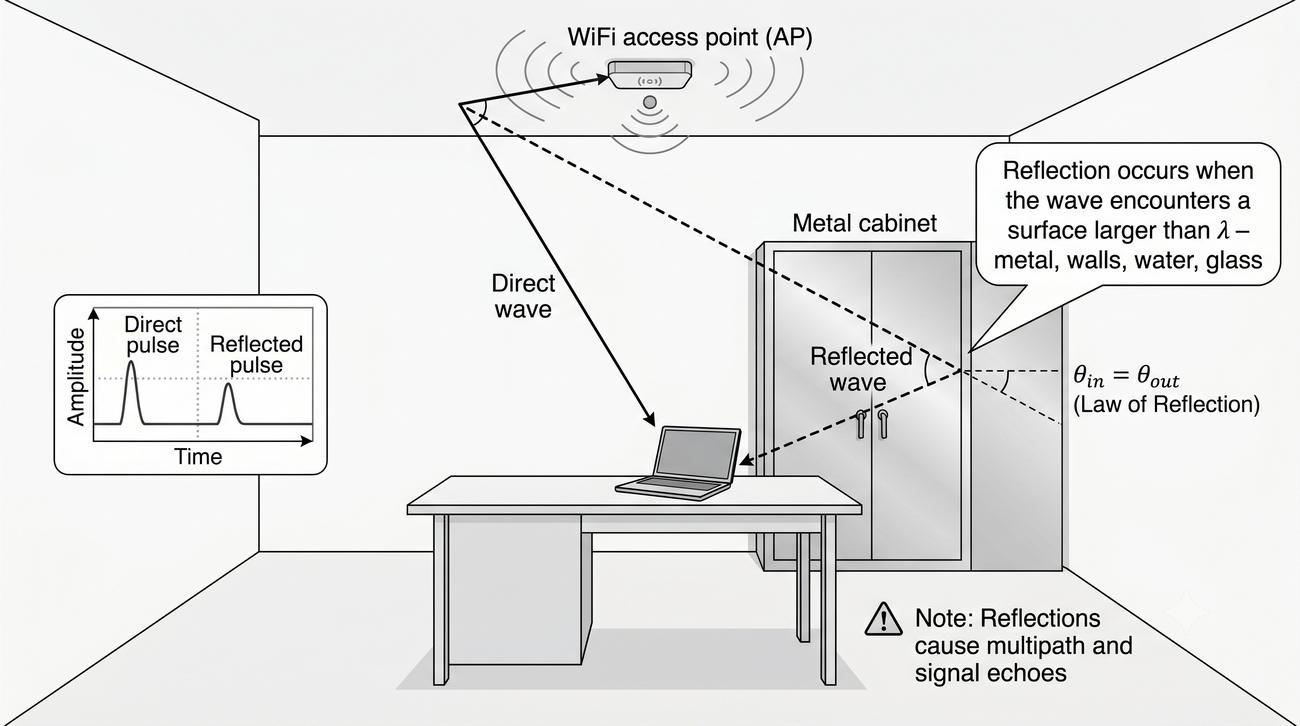

Odbicie fali elektromagnetycznej jest zjawiskiem powszechnym w środowiskach wewnętrznych i ma zarówno pozytywne, jak i negatywne konsekwencje dla jakości transmisji WLAN. Z fizycznego punktu widzenia odbicie zachodzi wtedy, gdy fala napotyka na granicę dwóch ośrodków o różnych właściwościach dielektrycznych – im większa różnica współczynników załamania, tym silniejszy jest sygnał odbity. Idealnym reflektorem jest metal (współczynnik odbicia bliski 1), ale również mokre ściany, szklane powierzchnie i podłogi betonowe generują znaczące odbicia, szczególnie przy padaniu pod dużym kątem.

W nowoczesnych systemach MIMO (od 802.11n wzwyż) odbicia nie są traktowane wyłącznie jako źródło problemów, ale jako szansa na zwiększenie przepustowości poprzez multipleksowanie przestrzenne. Każda fala odbita od ściany czy sufitu tworzy dodatkową drogę propagacji, która – jeśli jest dostatecznie różna od drogi bezpośredniej – może być wykorzystana jako niezależny kanał przestrzenny. Kluczem do skutecznego wykorzystania odbić jest technika beamformingu, która poprzez kontrolę fazy sygnału na każdej antenie nadawczej pozwala tak ukształtować wiązkę wypadkową, aby fale odbite i bezpośrednia sumowały się konstruktywnie w miejscu położenia odbiornika.

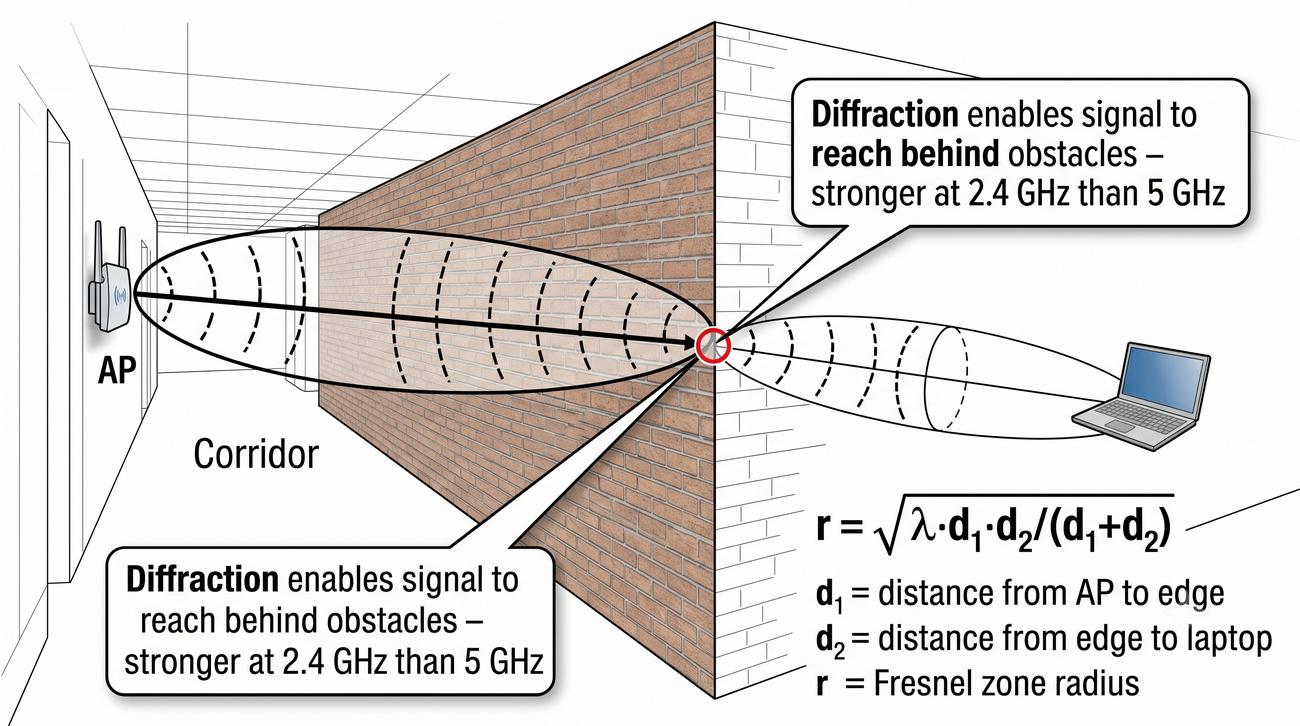

Dyfrakcja jest zjawiskiem, które często ratuje łączność w sytuacjach, gdy bezpośrednia linia widoczności między nadajnikiem a odbiornikiem jest częściowo przesłonięta. Mechanizm dyfrakcji polega na tym, że fala elektromagnetyczna napotykając krawędź przeszkody zachowuje się tak, jakby każdy punkt na tej krawędzi był źródłem nowej fali kulistej – te fale wtórne interferują ze sobą, tworząc charakterystyczny obraz dyfrakcyjny za przeszkodą. Dzięki dyfrakcji możliwa jest komunikacja w tzw. cieniu radiowym, czyli obszarze bezpośrednio za przeszkodą, który z punktu widzenia optyki geometrycznej powinien być całkowicie pozbawiony sygnału.

W praktyce inżynierskiej efekt dyfrakcji jest najłatwiejszy do zaobserwowania na korytarzach: stojąc za rogiem, nadal odbieramy sygnał z punktu dostępowego umieszczonego w widocznym miejscu korytarza, choć sygnał jest znacznie słabszy niż przy bezpośredniej widoczności. Strefy Fresnela stanowią matematyczne narzędzie do ilościowego opisu tego zjawiska – jeśli przeszkoda wchodzi w obszar pierwszej strefy Fresnela (elipsoidy obrotowej wokół linii łączącej nadajnik z odbiornikiem), tłumienie wzrasta lawinowo. Dlatego przy projektowaniu zewnętrznych łącz WLAN należy uwzględniać nie tylko przeszkody na wprost, ale również w sąsiedztwie linii widoczności.

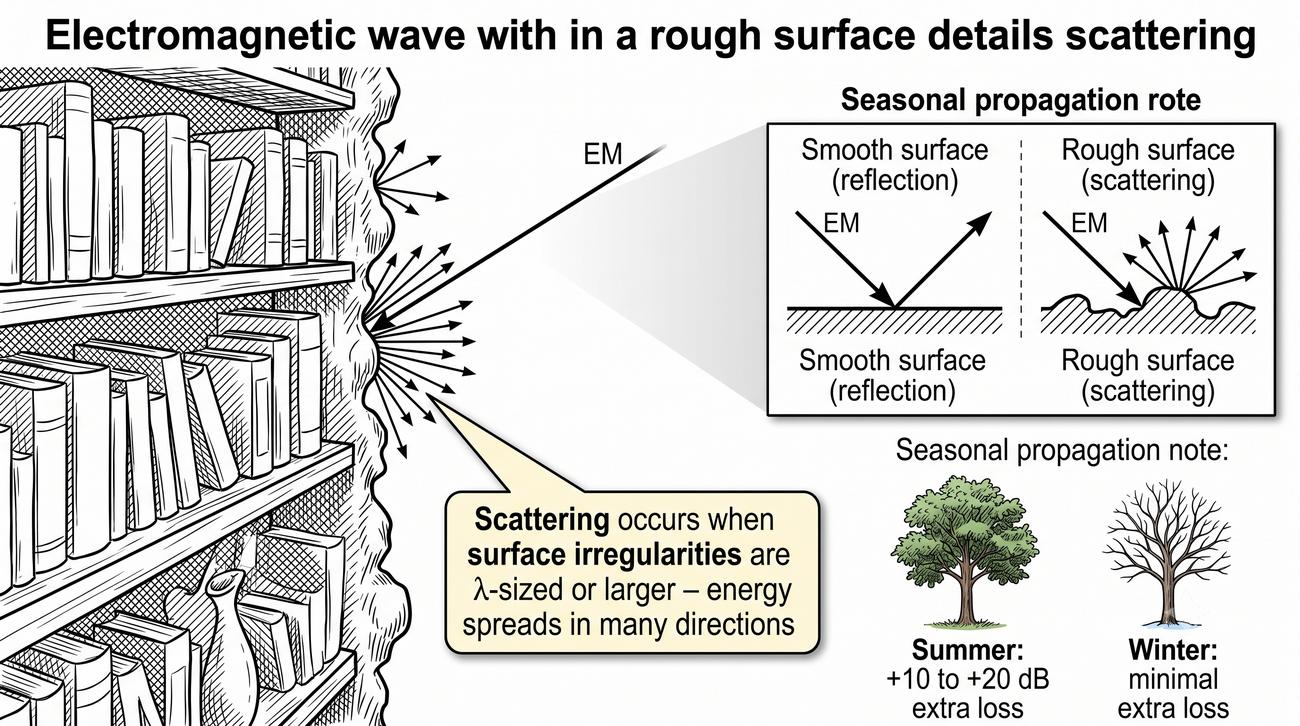

Rozpraszanie jest zjawiskiem często pomijanym w uproszczonych modelach propagacji, a ma istotny wpływ na jakość łączności w środowiskach o zróżnicowanej strukturze powierzchni. W odróżnieniu od odbicia, gdzie fala odbija się w jednym, określonym kierunku zgodnie z prawem odbicia, rozpraszanie wysyła energię fali we wszystkich kierunkach jednocześnie, co powoduje gwałtowny spadek mocy sygnału docierającego do zamierzonego odbiornika. Intensywność rozpraszania zależy od stosunku wielkości nierówności powierzchni do długości fali – im większe nierówności, tym silniejsze rozpraszanie.

W kontekście sieci WiFi zewnętrznych sezonowa zmiana propagacji (zaniki sezonowe) stanowi poważne wyzwanie projektowe. Latem, gdy drzewa są pokryte liśćmi, tłumienie sygnału może być o 10–20 dB wyższe niż zimą, co przy łączach punkt-punkt na dystansie 200–300 metrów może oznaczać różnicę między stabilnym połączeniem a całkowitym brakiem łączności. Projektując sieć kampusową, należy zawsze uwzględniać najgorszy przypadek (pełne ulistnienie) i rezerwować odpowiedni margines mocy, zwany fade margin, który kompensuje sezonowe wahania propagacji. W praktyce przyjmuje się zapas co najmniej 15 dB dla łączy przechodzących przez tereny zadrzewione.

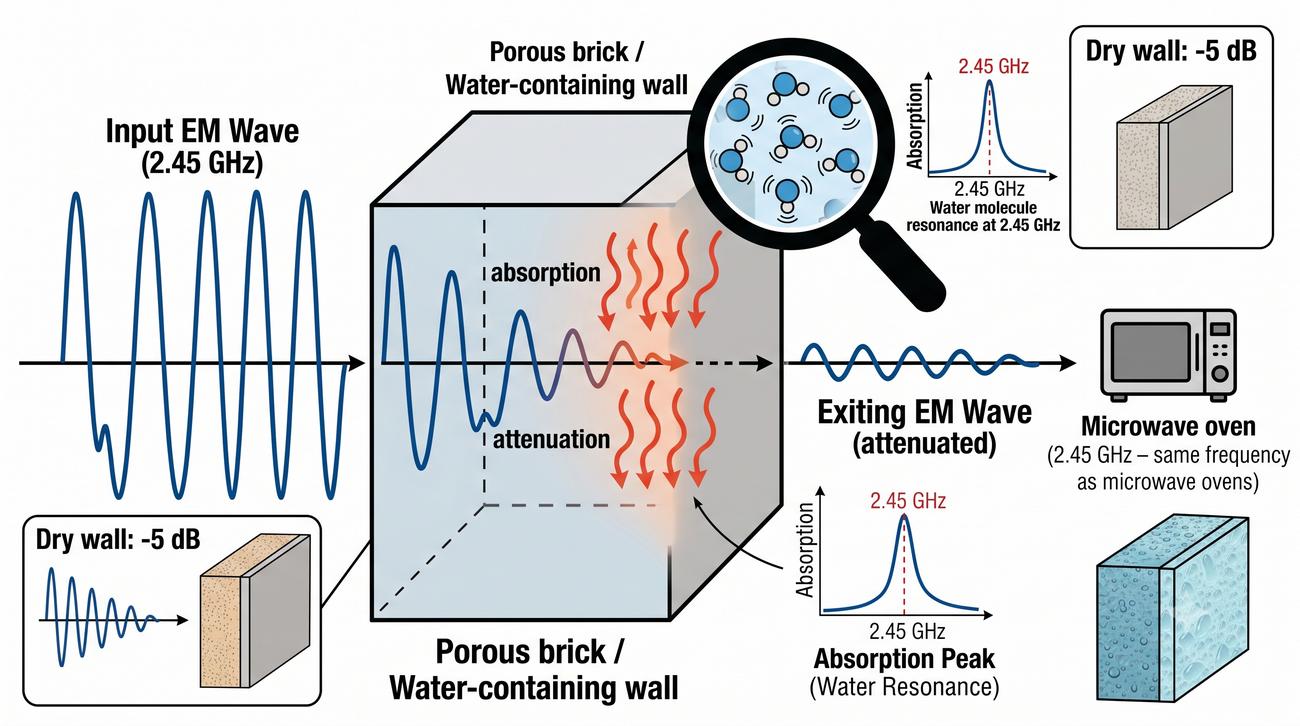

Absorpcja energii fali elektromagnetycznej przez materiały budowlane i środowisko naturalne jest jednym z głównych czynników ograniczających zasięg sieci WLAN, ponieważ w przeciwieństwie do odbicia czy dyfrakcji, energia pochłonięta przez materiał jest bezpowrotnie tracona i zamieniana na ciepło. Szczególnym przypadkiem jest absorpcja przez wodę, której maksimum przypada na częstotliwość 2,45 GHz – dokładnie w środku pasma WiFi 2,4 GHz. To wyjaśnia, dlaczego kuchenki mikrofalowe pracują właśnie na tej częstotliwości, a także dlaczego wilgotne ściany, deszcz i mgła tak skutecznie tłumią sygnał sieci bezprzewodowych.

W praktyce inżynierskiej absorpcja przez beton zbrojony jest najczęstszym problemem w budynkach użyteczności publicznej i mieszkalnych. Stalowe pręty zbrojeniowe tworzą swego rodzaju siatkę, która dla fal radiowych stanowi barierę nie do przebycia – sygnał ulega zarówno odbiciu, jak i absorpcji, a wypadkowe tłumienie może przekraczać 40 dB. Oznacza to, że punkt dostępowy umieszczony w korytarzu technicznym za żelbetową ścianą nie będzie w stanie obsłużyć klientów znajdujących się w pomieszczeniach po drugiej stronie. Podobnym problemem są szyby windowe (stalowa konstrukcja windy działa jak klatka Faradaya) oraz metalowe drzwi przeciwpożarowe, które skutecznie blokują propagację sygnału.

Modele propagacyjne stosowane w zaawansowanych narzędziach do projektowania sieci WLAN różnią się znacznie stopniem złożoności i dokładnością, a wybór odpowiedniego modelu zależy od charakterystyki środowiska i wymaganej precyzji prognozy. Model COST-231, opracowany przez europejskie konsorcjum naukowo-badawcze, jest najczęściej stosowanym modelem wielościennym w środowiskach wewnętrznych i uwzględnia tłumienie każdej przebytej ściany z osobna, co daje znacznie dokładniejsze wyniki niż proste modele log-dystansowe. Model ITU-R P.1238 został z kolei opracowany przez Międzynarodowy Związek Telekomunikacyjny specjalnie dla potrzeb planowania sieci wewnątrz budynków i zawiera gotowe tabele współczynników tłumienia dla różnych typów materiałów i częstotliwości.

Niezależnie od wybranego modelu należy pamiętać, że każda symulacja komputerowa jest tylko przybliżeniem rzeczywistości i wymaga weryfikacji pomiarowej. Dlatego standardem w profesjonalnym projektowaniu sieci WLAN jest dwuetapowe podejście: najpierw wykonuje się symulację predykcyjną (predictive site survey) na podstawie modelu 3D budynku, a następnie po instalacji przeprowadza się pomiary weryfikacyjne (active site survey) z użyciem rzeczywistego sprzętu. Różnice między symulacją a pomiarami rzędu 3–5 dB są dopuszczalne, większe odchylenia wskazują na błędy w modelu lub nieprawidłowe założenia co do właściwości materiałów budowlanych.

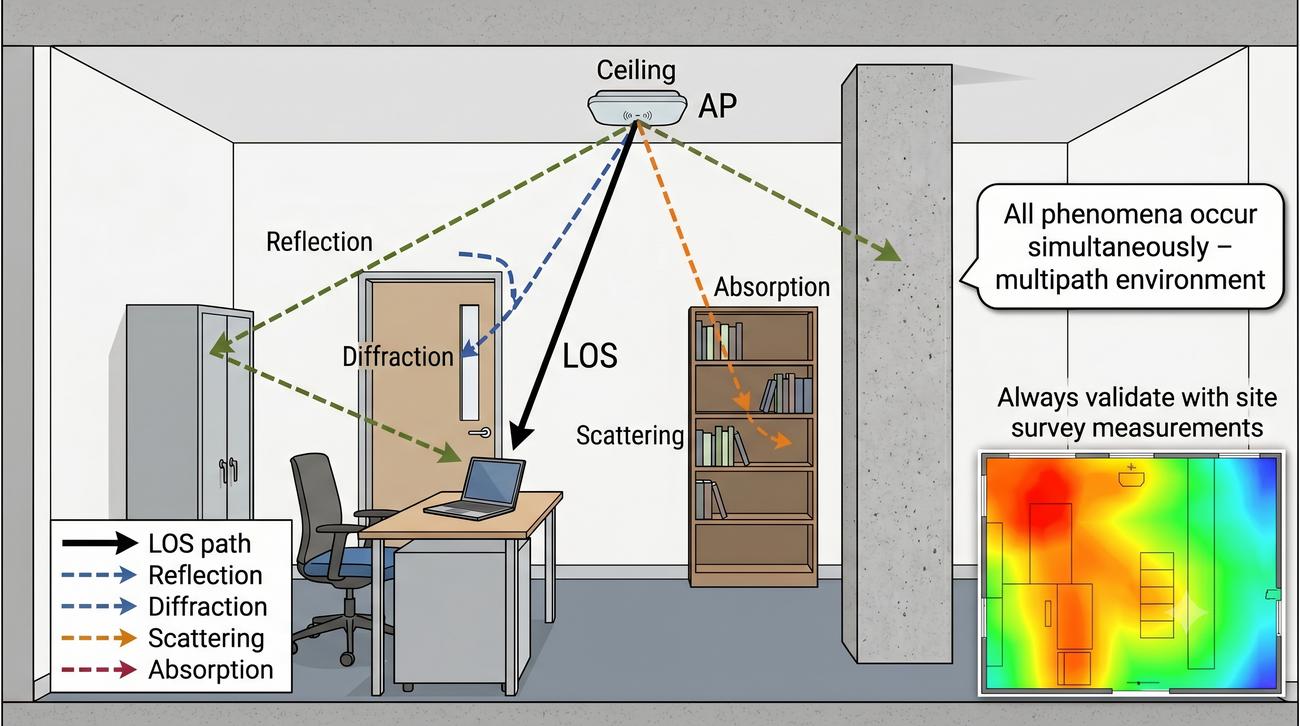

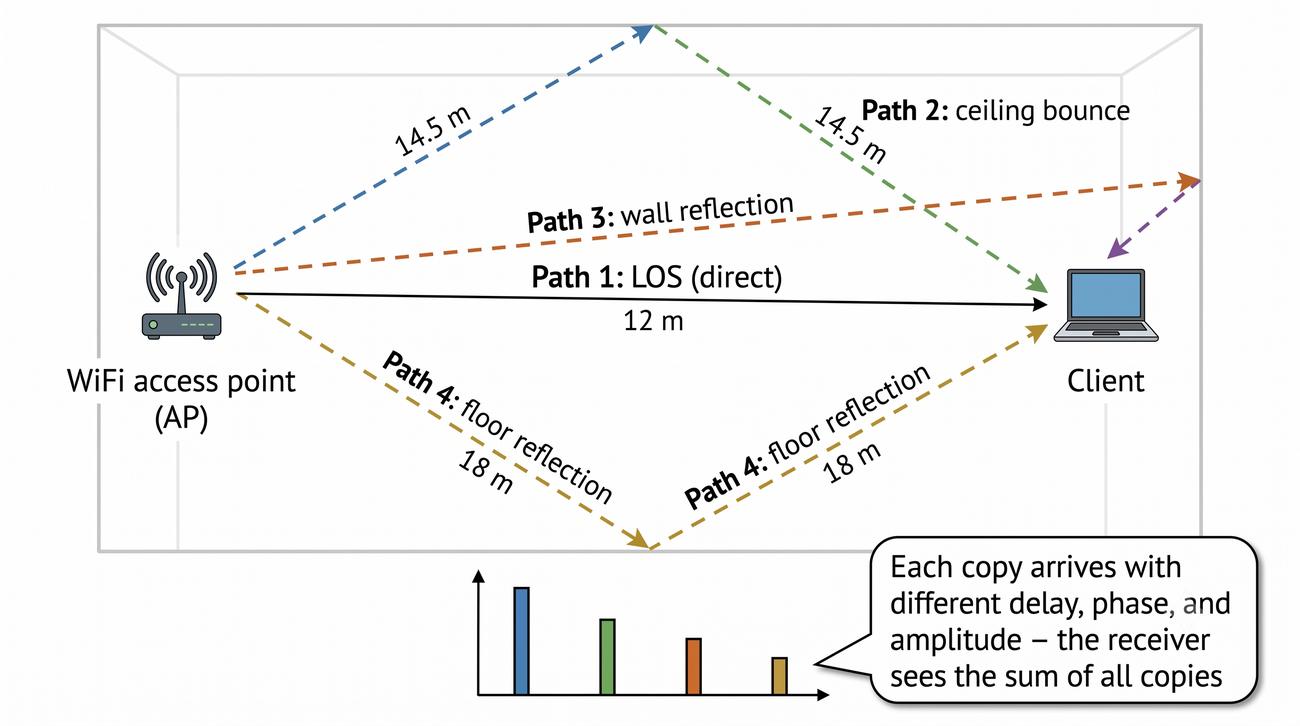

Efekt wielodrogowości jest zjawiskiem nieodłącznie związanym z propagacją fal elektromagnetycznych w środowiskach zamkniętych i ma fundamentalne znaczenie dla zrozumienia działania nowoczesnych systemów WLAN. W każdym pomieszczeniu wyposażonym w ściany, sufit, podłogę i meble fala nadana przez punkt dostępowy rozchodzi się we wszystkich kierunkach, ulegając wielokrotnym odbiciom, załamaniom i rozproszeniom. W rezultacie do odbiornika dociera nie jedna fala, ale cała seria fal o różnych amplitudach, fazach i opóźnieniach, których wypadkowa suma w danym punkcie przestrzeni decyduje o jakości odbioru.

Warto uświadomić sobie skalę zjawiska: w typowym pokoju biurowym o wymiarach 5 × 5 metrów do klienta może docierać od kilku do kilkunastu znaczących kopii sygnału, a w halach produkcyjnych z metalowymi maszynami liczba ta może sięgać kilkudziesięciu. Każda kopia sygnału pokonuje inną drogę, a więc dociera z innym opóźnieniem – różnice czasowe między pierwszą a ostatnią kopią (delay spread) w pomieszczeniu biurowym wynoszą typowo 30–50 nanosekund. Dla porównania: symbol OFDM w standardzie 802.11 ma długość 3,2 mikrosekundy, co oznacza, że opóźnienia wielodrogowości są o dwa rzędy wielkości krótsze niż czas trwania symbolu – to właśnie umożliwia skuteczne korzystanie z mechanizmów ochronnych takich jak cykliczny prefiks.

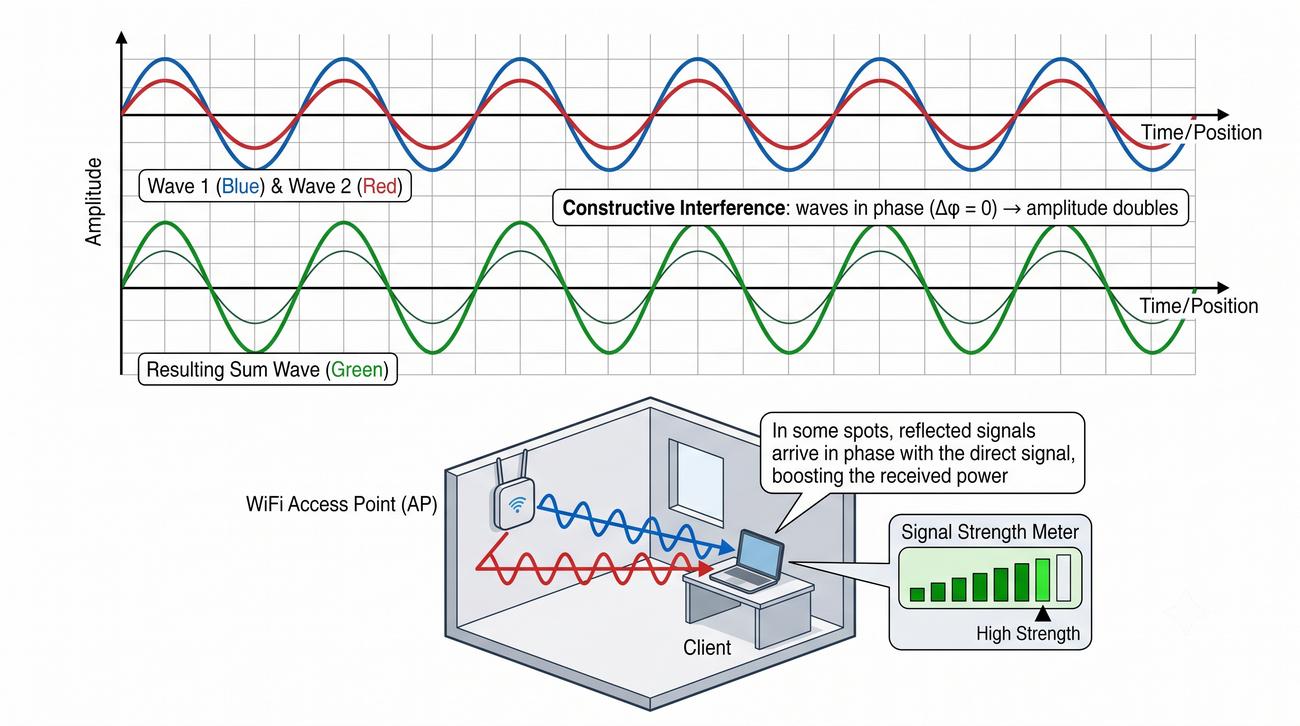

Interferencja konstruktywna, choć na pierwszy rzut oka wydaje się zjawiskiem pozytywnym (wzmacnia sygnał), w praktyce sieci WLAN stanowi miecz obosieczny. Jej wystąpienie zależy bowiem od precyzyjnego geometrycznego ułożenia nadajnika, odbiornika i przeszkód – wystarczy przesunąć odbiornik o kilka centymetrów, aby interferencja konstruktywna zmieniła się w destruktywną. Dlatego w żadnym punkcie pomieszczenia nie można zagwarantować stałego wzmocnienia sygnału wynikającego z interferencji konstruktywnej – jej występowanie ma charakter przypadkowy i zmienny w czasie.

W systemach MIMO bogactwo wielodrogowości jest kluczowym czynnikiem umożliwiającym multipleksowanie przestrzenne. Matematycznie zdolność do rozdzielenia strumieni przestrzennych wyraża się poprzez rząd macierzy kanału H – im więcej niezależnych dróg propagacji, tym wyższy rząd macierzy i tym więcej strumieni można przesłać jednocześnie. W otwartej przestrzeni, gdzie dominuje jedna droga bezpośrednia, rząd macierzy H wynosi 1, co oznacza, że nawet AP z 8 antenami nie przesłałby więcej niż jednego strumienia danych. W pomieszczeniu z licznymi odbiciami rząd macierzy może sięgać 4, 6 lub nawet 8, co pozwala na proporcjonalne zwiększenie przepustowości.

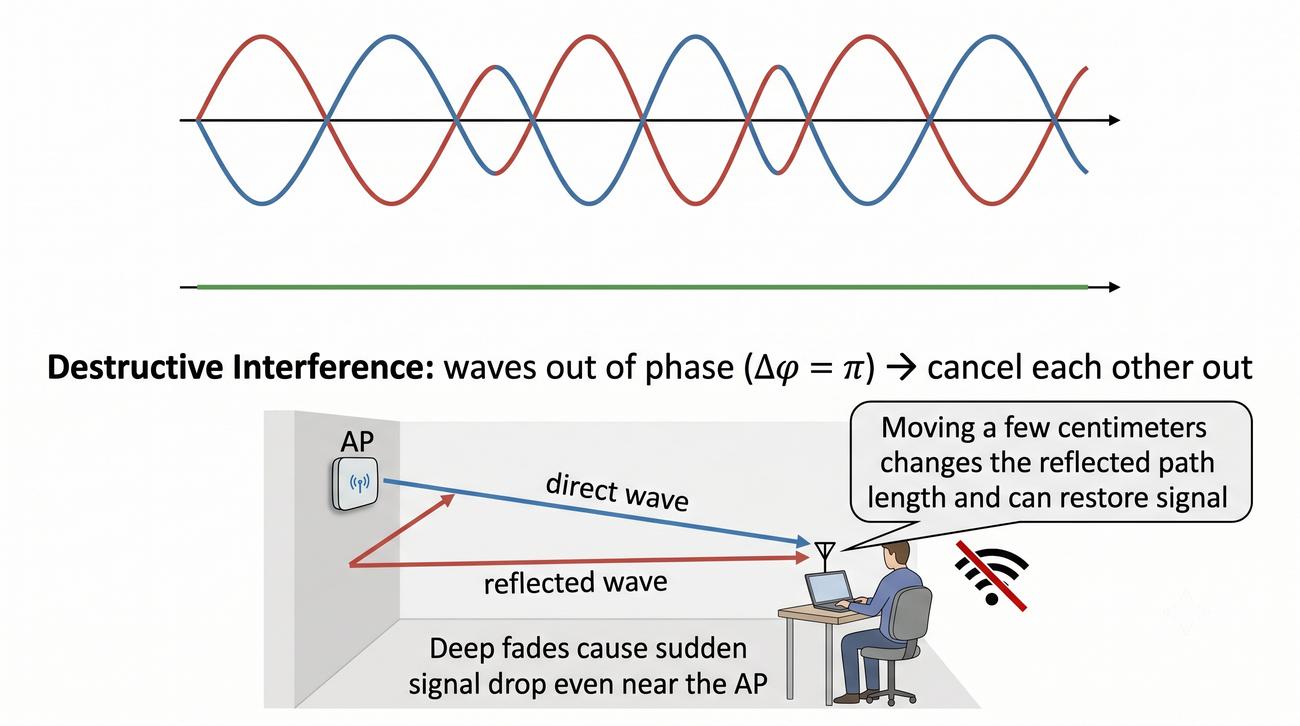

Interferencja destruktywna jest najbardziej dokuczliwym przejawem efektu wielodrogowości z punktu widzenia użytkownika, ponieważ prowadzi do nagłych i pozornie niewytłumaczalnych spadków jakości połączenia. Użytkownik może stać tuż obok punktu dostępowego i doświadczać bardzo słabego sygnału, co wydaje się sprzeczne z intuicją. Wyjaśnienie leży w fizyce fal: jeśli fala bezpośrednia i fala odbita od sufitu lub podłogi dotrą do odbiornika w przeciwfazie, ich amplitudy odejmą się, dając w skrajnym przypadku sygnał wypadkowy bliski zeru. Przesunięcie się o kilka centymetrów w bok zmienia długość drogi odbitej, co może przywrócić zgodność faz.

Projektanci profesjonalnych sieci WLAN radzą sobie z tym problemem na kilka sposobów. Najprostszym jest zastosowanie dywersyfikacji antenowej (antenna diversity) – punkt dostępowy wyposażony w dwie anteny umieszczone w pewnej odległości od siebie odbiera sygnał w dwóch różnych punktach przestrzeni, co znacznie zmniejsza prawdopodobieństwo, że obie anteny znajdą się jednocześnie w miejscu interferencji destruktywnej. Bardziej zaawansowanym rozwiązaniem jest beamforming stosowany w standardach 802.11n i nowszych, który poprzez precyzyjne sterowanie fazą sygnału na każdej antenie nadawczej pozwala na aktywne przeciwdziałanie zanikom i ukierunkowanie wiązki w stronę klienta.

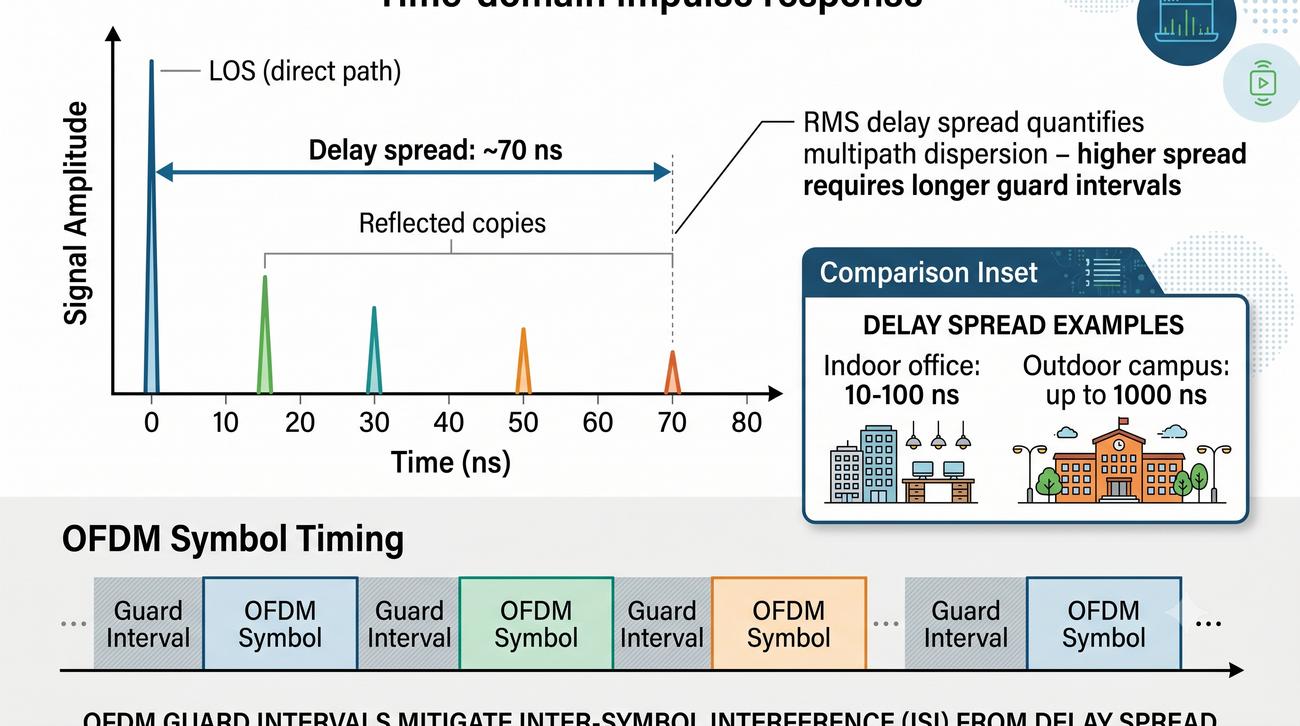

Rozrzut opóźnień (delay spread) jest parametrem kanału radiowego, który w znaczący sposób wpływa na maksymalną osiągalną przepustowość łącza WLAN. Im większy delay spread, tym bardziej rozmyte w czasie są odebrane symbole i tym trudniej odbiornikowi poprawnie zinterpretować nadaną informację. Wartość RMS delay spread (średnia kwadratowa opóźnień) jest standardową miarą tego zjawiska i waha się od kilkunastu nanosekund w małych pomieszczeniach do kilkuset nanosekund na otwartych przestrzeniach kampusowych.

Związek między delay spread a projektowaniem systemów OFDM ma kluczowe znaczenie praktyczne. Długość odstępu ochronnego (Guard Interval) w standardzie 802.11 wynosi 800 ns dla tradycyjnych implementacji i 400 ns dla opcjonalnego trybu skróconego (Short GI). Jeśli delay spread w danym środowisku przekracza długość GI, dochodzi do interferencji międzysymbolowej (ISI), która degradować będzie jakość transmisji niezależnie od siły sygnału. Dlatego w halach produkcyjnych i na zewnątrz zaleca się stosowanie standardowego GI (800 ns), a skrócony GI (400 ns) można bezpiecznie włączać wyłącznie w małych pomieszczeniach biurowych, gdzie delay spread rzadko przekracza 50 ns. Zysk przepustowości rzędu 10% przy Short GI jest kuszący, ale w nieodpowiednim środowisku może przynieść efekt odwrotny do zamierzonego.

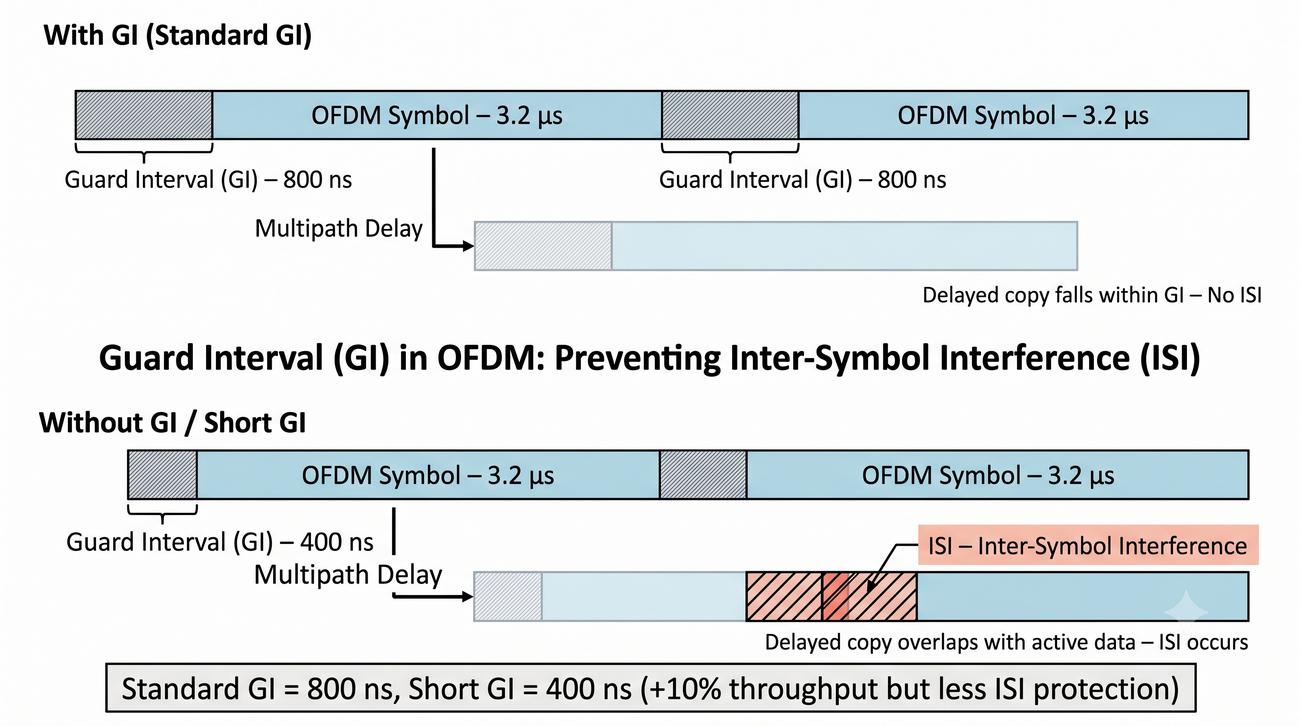

Interferencja międzysymbolowa (ISI) jest jednym z głównych ograniczeń szybkości transmisji w systemach bezprzewodowych i stanowiła poważny problem dla wczesnych standardów WLAN, zanim wprowadzono technikę OFDM z cyklicznym prefiksem. W systemach OFDM dane są transmitowane równolegle na wielu podnośnych, z których każda pracuje z relatywnie niską szybkością symbolową – to sprawia, że system jest znacznie bardziej odporny na ISI niż systemy jednonośne o porównywalnej przepływności. Cykliczny prefiks (CP), będący kopią końcowego fragmentu symbolu dodawaną na jego początek, pełni rolę bufora ochronnego.

Wybór długości CP jest kompromisem między odpornością na ISI a efektywnością widmową. CP o długości 800 ns (25% czasu trwania symbolu) jest bezpiecznym wyborem dla większości środowisk wewnętrznych, ale kosztem 25% przepustowości, która jest tracona na transmisję redundantnych danych. Wprowadzenie skróconego CP (400 ns) w 802.11n zwiększa efektywność widmową, ale ogranicza stosowalność do środowisk o małym delay spreadzie. Z kolei w 802.11ax wprowadzono opcjonalny wydłużony CP (1600 ns) dedykowany dla sieci zewnętrznych i kampusowych, gdzie delay spread może sięgać kilkuset nanosekund. Projektant sieci WLAN powinien świadomie wybierać długość CP w zależności od charakterystyki środowiska, a nie domyślnie włączać Short GI we wszystkich przypadkach.

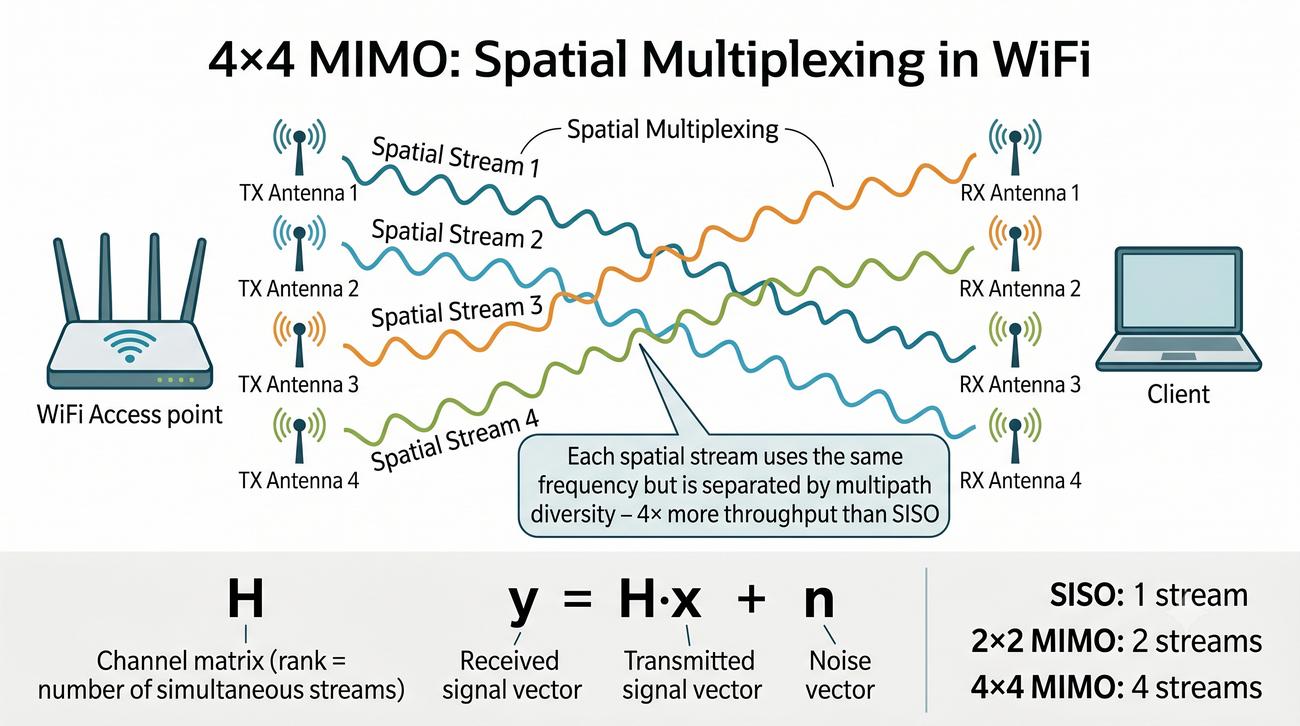

Technika MIMO stanowi jeden z najważniejszych przełomów w dziedzinie komunikacji bezprzewodowej, ponieważ pozwala na zwiększenie przepustowości bez konieczności poszerzania pasma częstotliwości ani zwiększania mocy nadajnika. Zamiast tego wykorzystuje się wielość anten zarówno po stronie nadawczej, jak i odbiorczej, aby przesłać wiele niezależnych strumieni danych jednocześnie na tej samej częstotliwości. Matematycznie działanie MIMO opiera się na liniowej algebrze: nadajnik wysyła wektor symboli x przez N anten, sygnał rozchodzi się przez kanał opisany macierzą H o wymiarach M×N, a odbiornik z M anten otrzymuje wektor y = H·x + n.

Kluczowym ograniczeniem MIMO jest rząd macierzy kanału, który określa maksymalną liczbę strumieni przestrzennych możliwych do przesłania jednocześnie. W środowisku o słabym multipath, takim jak otwarta przestrzeń bez przeszkód, rząd macierzy H wynosi 1 – niezależnie od liczby anten, można przesłać tylko jeden strumień danych. To wyjaśnia, dlaczego w sieciach zewnętrznych (kampus, pola) zysk z MIMO jest znacznie mniejszy niż w środowiskach wewnętrznych. Z drugiej strony, w bogatym w odbicia środowisku biurowym rząd macierzy może sięgać 4 lub więcej, co pozwala na przesłanie 4 niezależnych strumieni i czterokrotne zwiększenie przepustowości w porównaniu z systemem jednej anteny (SISO).

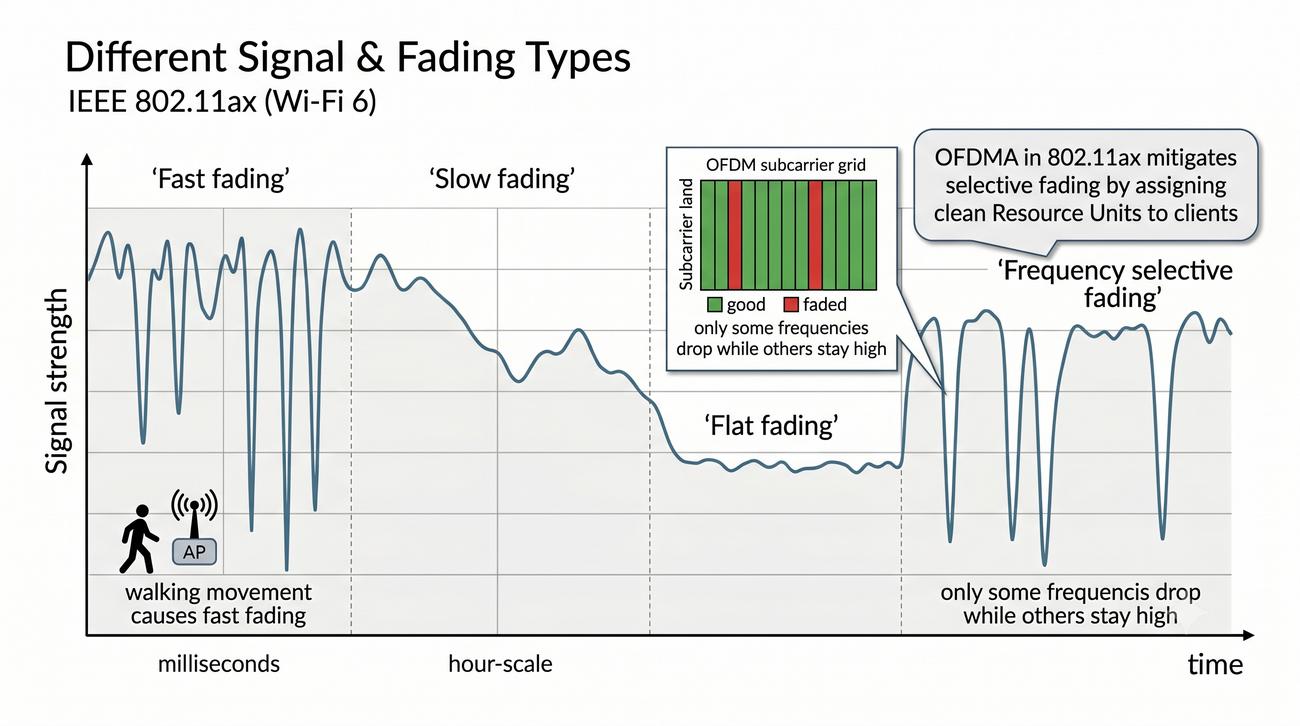

Klasyfikacja zaników sygnału na szybkie i wolne, płaskie i selektywne częstotliwościowo ma istotne znaczenie praktyczne, ponieważ każdy typ zaniku wymaga innych metod kompensacji. Zaniki szybkie (fast fading), wywołane ruchem klienta lub przechodzącymi osobami, są kompensowane przez mechanizmy działające w czasie rzeczywistym – dywersyfikację antenową (antenna diversity), kodowanie korekcyjne FEC (Forward Error Correction) oraz retransmisje na poziomie MAC (CSMA/CA z potwierdzeniami ACK). Działanie tych mechanizmów jest w pełni automatyczne i niewidoczne dla użytkownika, choć w skrajnych przypadkach może objawiać się spadkiem przepustowości.

Zaniki selektywne częstotliwościowo (frequency selective fading) stanowią większe wyzwanie, ponieważ dotyczą tylko niektórych podnośnych OFDM, podczas gdy inne pozostają nienaruszone. W standardzie 802.11ax problem ten został rozwiązany przez wprowadzenie OFDMA, które dzieli kanał na mniejsze jednostki zasobów (Resource Units) i przydziela je różnym klientom. Jeśli dany RU znajduje się w obszarze częstotliwości dotkniętym zanikiem, klient może otrzymać inny RU o lepszej jakości. W starszych standardach (802.11ac i wcześniejszych) cały kanał był przydzielany jednemu klientowi na czas transmisji, co oznaczało, że selektywne zaniki w dowolnej części pasma degradowały całą transmisję.

Walka z negatywnymi skutkami wielodrogowości wymaga zastosowania kombinacji kilku technik, a nie polegania na jednym mechanizmie. Najprostszą i często najskuteczniejszą metodą jest staranny wybór kanału radiowego – w paśmie 2,4 GHz należy wybierać wyłącznie kanały 1, 6 lub 11 (nienakładające się), a w paśmie 5 GHz korzystać z narzędzi analizujących widmo, aby znaleźć kanał z najmniejszym obciążeniem. W paśmie 6 GHz, które jest wciąż czyste, można pozwolić sobie na najszersze dostępne kanały (160 lub 320 MHz), co zapewnia maksymalną przepustowość.

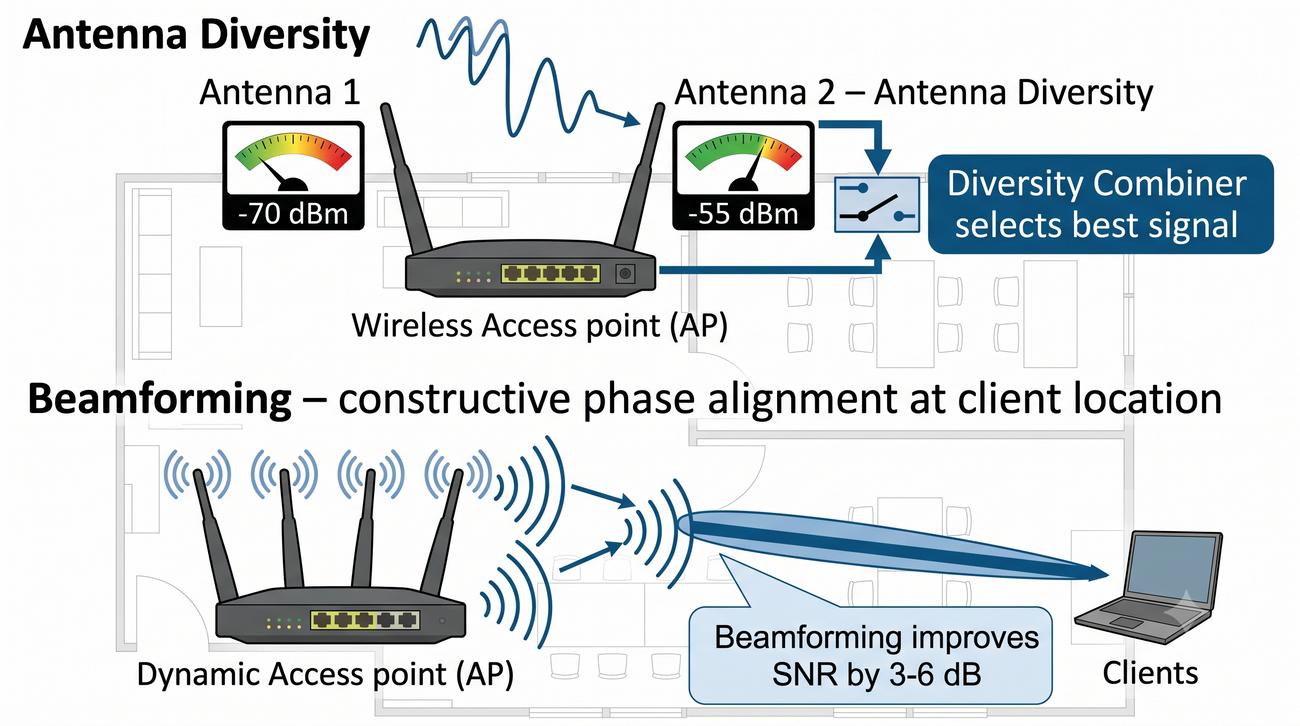

Bardziej zaawansowaną techniką jest beamforming, który wymaga sprzętu z obsługą standardów 802.11n lub nowszych. Mechanizm ten polega na precyzyjnym sterowaniu fazą sygnału na każdej antenie nadawczej tak, aby wypadkowa fala miała maksymalną amplitudę w kierunku, w którym znajduje się odbiornik. W praktyce beamforming może poprawić SNR o 3–6 dB (2–4 razy), co przekłada się na możliwość zastosowania wyższej modulacji i znaczący wzrost przepustowości. Warto jednak pamiętać, że beamforming wymaga od klienta wysyłania ramek sondujących (sounding frames) i działa najlepiej, gdy klient nie porusza się zbyt szybko – w przypadku szybko przemieszczających się urządzeń korzyści z beamformingu są ograniczone.

RSSI (Received Signal Strength Indicator) jest najczęściej używanym miernikiem jakości sygnału w sieciach WLAN, ale jego interpretacja wymaga zrozumienia, co dokładnie mierzy. Wartość RSSI odzwierciedla całkowitą moc odebraną przez kartę sieciową na częstotliwości danego kanału, obejmującą zarówno sygnał użyteczny z punktu dostępowego, jak i wszelkie szumy oraz interferencje z innych źródeł. Dlatego wysoki RSSI nie zawsze oznacza dobrą jakość połączenia – w silnie zanieczyszczonym paśmie 2,4 GHz może wskazywać na obecność silnych interferencji, a nie na dobry sygnał z AP.

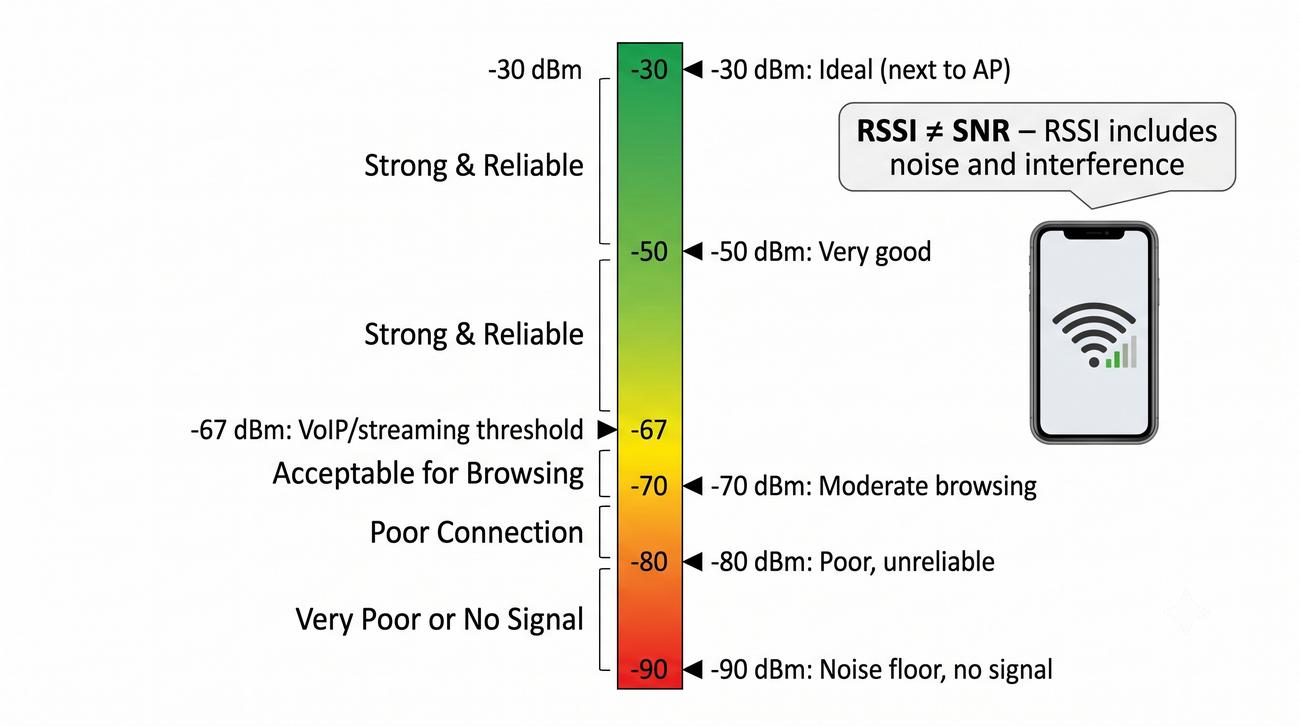

W praktyce projektowej przyjmuje się następujące progi RSSI dla różnych zastosowań: dla aplikacji czasu rzeczywistego, takich jak VoIP i wideokonferencje, wymagane jest RSSI co najmniej −67 dBm, co zapewnia stabilne połączenie bez zauważalnych opóźnień i zniekształceń. Dla strumieniowania wideo w rozdzielczości HD zaleca się poziom nie gorszy niż −65 dBm, natomiast dla podstawowej nawigacji internetowej i poczty elektronicznej wystarcza −75 dBm. Poniżej progu −80 dBm połączenie staje się wysoce niestabilne, a retransmisje ramek znacząco obniżają przepustowość. Wartości poniżej −85 dBm praktycznie uniemożliwiają utrzymanie asocjacji z punktem dostępowym, a klient okresowo traci połączenie.

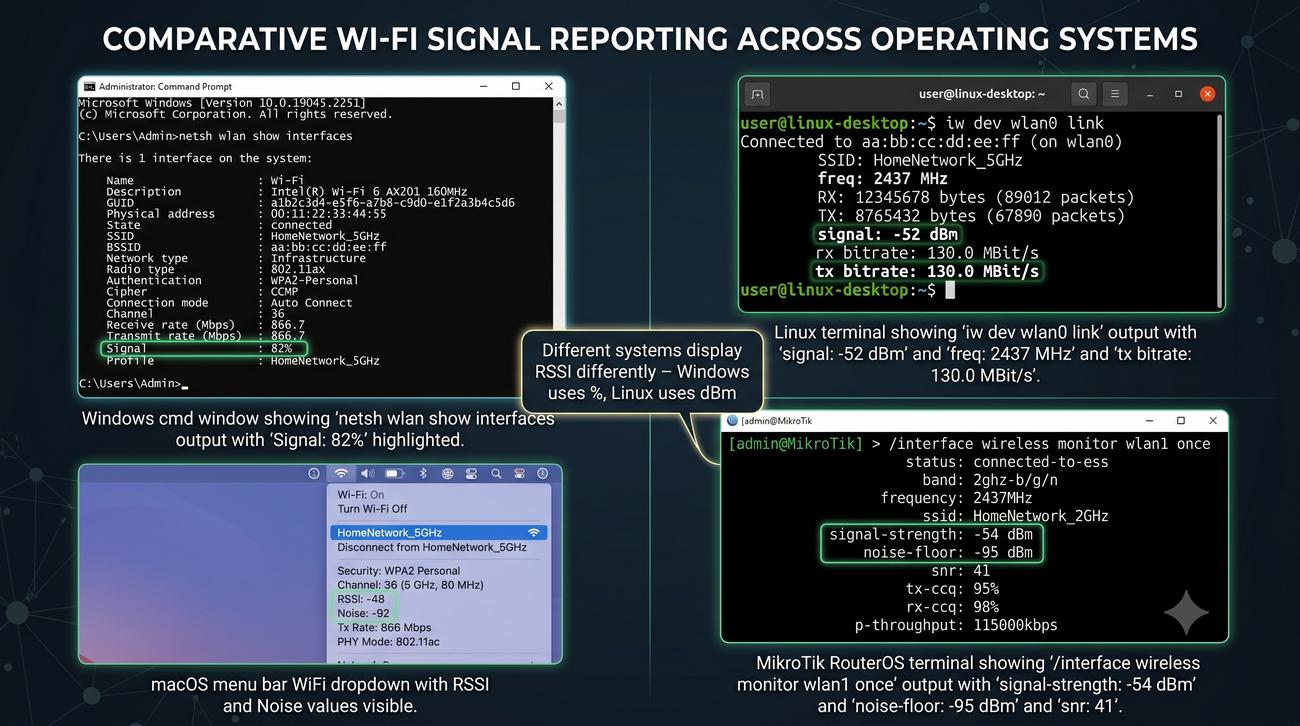

Znajomość poleceń do pomiaru RSSI w różnych systemach operacyjnych jest niezbędną umiejętnością każdego administratora sieci WLAN, ponieważ umożliwia szybką diagnostykę problemów bez sięgania po specjalistyczne narzędzia pomiarowe. W systemie Linux, który jest powszechnie stosowany w środowiskach serwerowych i embedded (np. RouterOS MikroTik oparty na jądrze Linux), polecenie iw dev wlan0 link dostarcza podstawowych informacji o bieżącym połączeniu, a iw dev wlan0 station dump daje szczegółowy wgląd w statystyki transmisji, w tym liczbę retransmisji (tx retries) i utraconych ramek (rx drops).

W środowiskach heterogenicznych, gdzie występują różne systemy operacyjne klientów, administrator musi umieć interpretować dane pochodzące z różnych źródeł i ujednolicać je do wspólnej miary (dBm). Windows przedstawia RSSI w procentach, co bywa mylące, ponieważ różni producenci kart stosują różne mapowania procentów na dBm. macOS udostępnia zarówno RSSI, jak i poziom szumu (Noise), co pozwala na szybkie obliczenie SNR. W praktyce laboratoryjnej zaleca się, aby studenci przećwiczyli pomiary RSSI na co najmniej dwóch różnych systemach operacyjnych i porównali wyniki z wartościami obliczonymi teoretycznie ze wzoru Friisa – pozwoli to zrozumieć, jak duże mogą być odchylenia między teorią a praktyką.

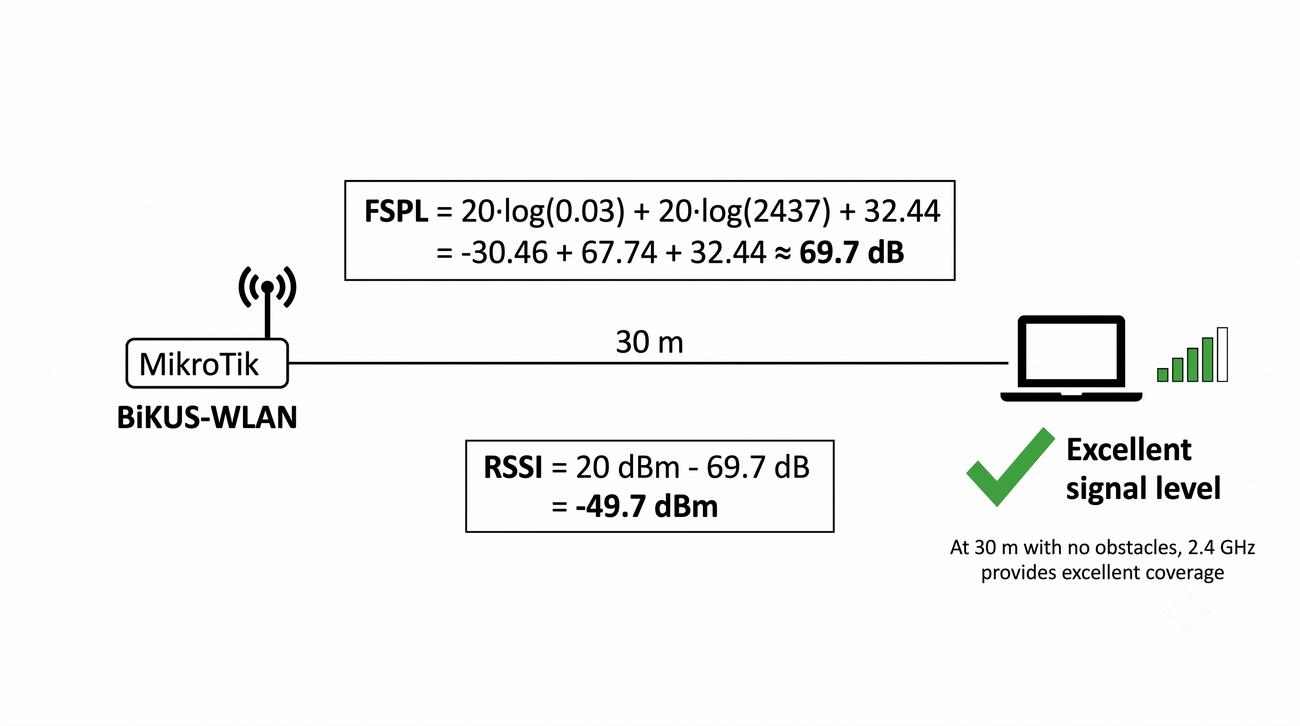

Przykład obliczeniowy dla kanału 6 (2437 MHz) ilustruje, jak w praktyce stosuje się wzór Friisa do szacowania spodziewanego poziomu sygnału w funkcji odległości. Różnica między użyciem dokładnej częstotliwości 2437 MHz a zaokrąglonej 2400 MHz jest pomijalnie mała (0,1 dB), co potwierdza, że w codziennej pracy inżynierskiej można bezpiecznie stosować przybliżone wartości. Warto zapamiętać, że dla pasma 2,4 GHz na dystansie 30 metrów RSSI wynosi około −50 dBm przy mocy nadajnika 20 dBm i braku przeszkód – to wartość referencyjna, którą można wykorzystać do szybkiej oceny stanu środowiska radiowego.

Umiejętność szacowania wpływu przeszkód na podstawie różnicy między teoretycznym FSPL a zmierzonym RSSI jest niezwykle przydatna w praktyce. Jeśli na dystansie 30 metrów od AP zmierzysz RSSI rzędu −70 dBm, oznacza to, że dodatkowe tłumienie wprowadzone przez przeszkody wynosi około 20 dB. Taka informacja pozwala na szybką identyfikację problematycznych obszarów bez konieczności wykonywania szczegółowego site survey. Należy jednak pamiętać, że ta metoda szacowania jest obarczona błędem wynikającym z wpływu charakterystyki anten (kierunkowość, polaryzacja) oraz dokładności pomiaru RSSI przez kartę klienta, która może różnić się o kilka decybeli między różnymi producentami.

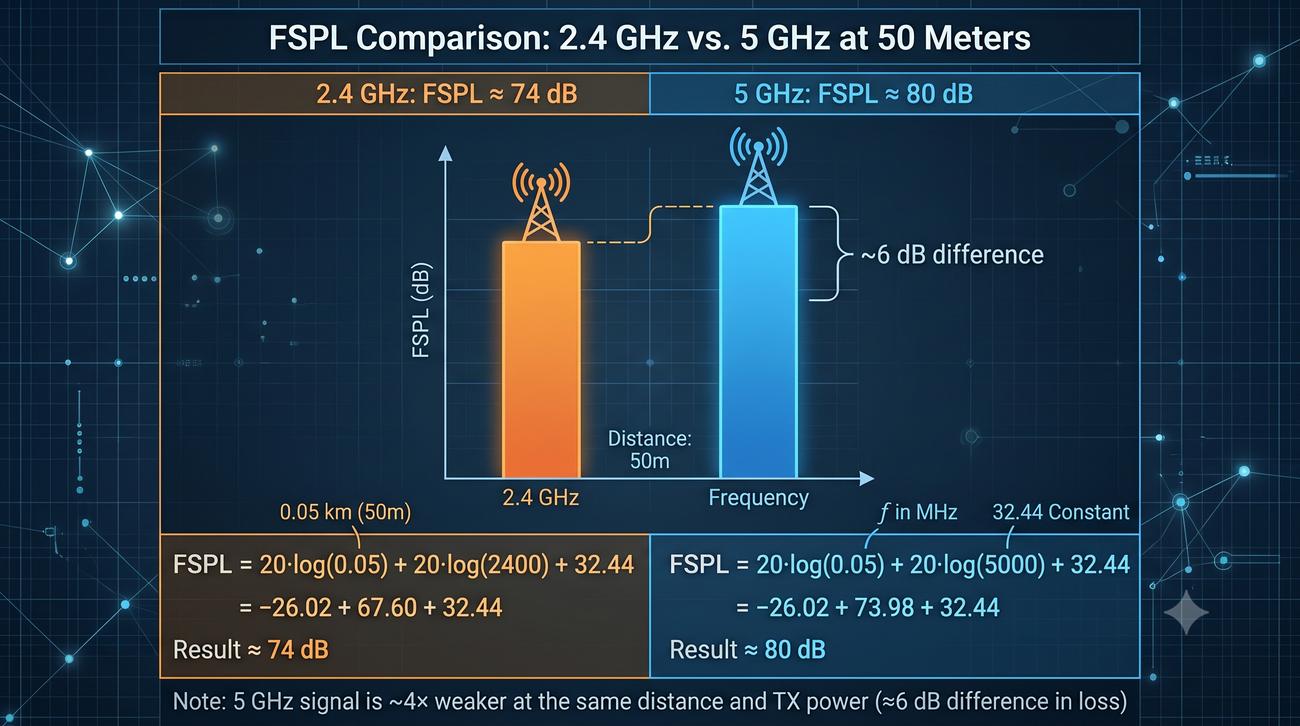

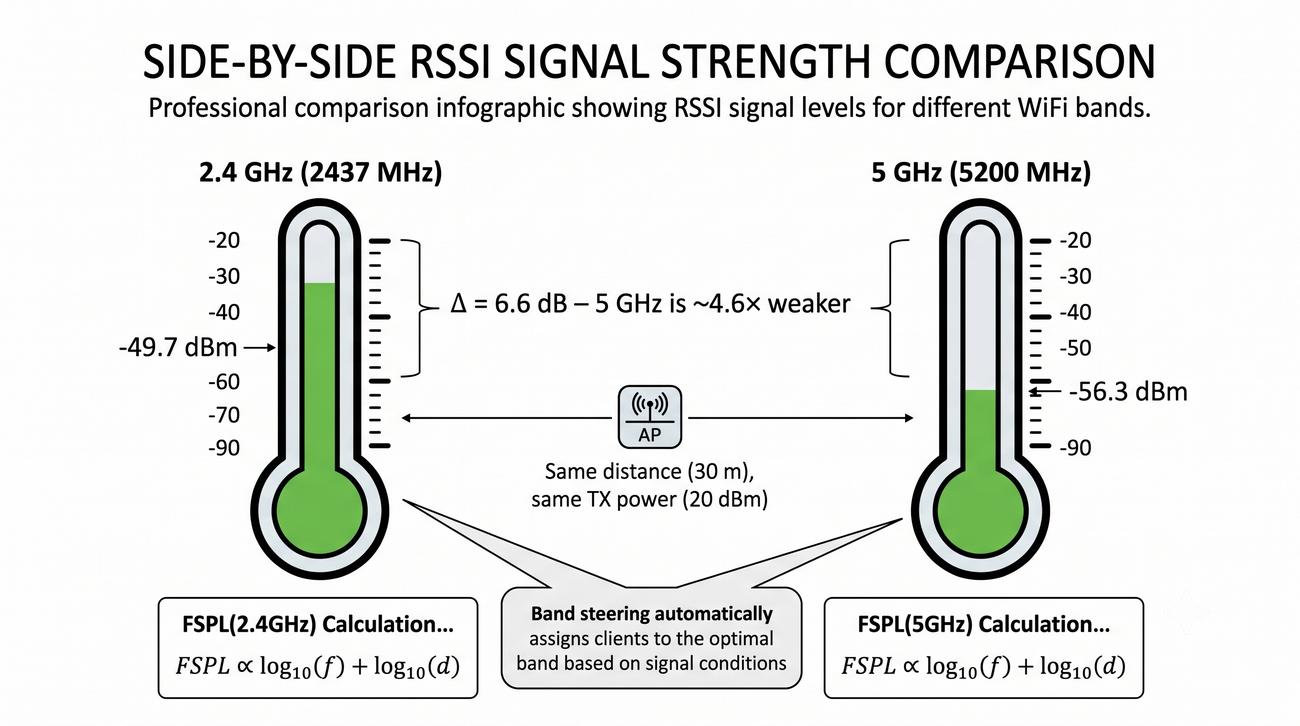

Porównanie tłumienia w pasmach 2,4 GHz i 5 GHz pokazuje, że różnica czysto teoretyczna wynikająca ze wzoru Friisa (ok. 6,6 dB) jest tylko częścią obrazu – w rzeczywistych warunkach różnica bywa znacznie większa ze względu na silniejszą absorpcję wyższych częstotliwości w materiałach budowlanych. Ściana betonowa, która tłumi sygnał 2,4 GHz o 15 dB, może tłumić sygnał 5 GHz o 25 dB, co dodaje kolejne 10 dB do różnicy między pasmami. W rezultacie za dwiema ścianami betonowymi sygnał 5 GHz może być nawet o 25–30 dB słabszy niż 2,4 GHz, co praktycznie uniemożliwia komunikację.

Mechanizm band steering (kierowania pasmem) implementowany w nowoczesnych punktach dostępowych automatycznie analizuje warunki propagacyjne dla każdego klienta i przydziela go do optymalnego pasma. Jeśli klient znajduje się blisko AP i ma wysoki SNR, zostanie skierowany do pasma 5 lub 6 GHz dla maksymalnej przepustowości. Gdy klient oddali się na tyle, że SNR w wyższym paśmie spadnie poniżej dopuszczalnego progu, kontroler AP przełączy go na pasmo 2,4 GHz, które oferuje większy zasięg kosztem niższej przepustowości. W praktyce oznacza to, że użytkownik nie musi ręcznie przełączać się między pasmami – sieć robi to automatycznie, choć czas przełączania (roaming) może powodować chwilowe przerwy w transmisji.

Ten przykład doskonale ilustruje, jak praktyczne zastosowanie wzoru Friisa w połączeniu z danymi o tłumieniu materiałów pozwala na szybkie oszacowanie budżetu mocy łącza radiowego. Wartość tłumienia ściany ceglanej przyjęta w przykładzie (12 dB) jest typowa dla standardowej ściany działowej w budownictwie mieszkaniowym, ale w rzeczywistości może się wahać w zależności od wilgotności, rodzaju cegły i grubości spoiny. Dla ścian z pustaków ceramicznych (cegła dziurawka) tłumienie może być o połowę mniejsze, ponieważ komory powietrzne wewnątrz pustaka stanowią mniejszą przeszkodę dla fali radiowej niż lity materiał.

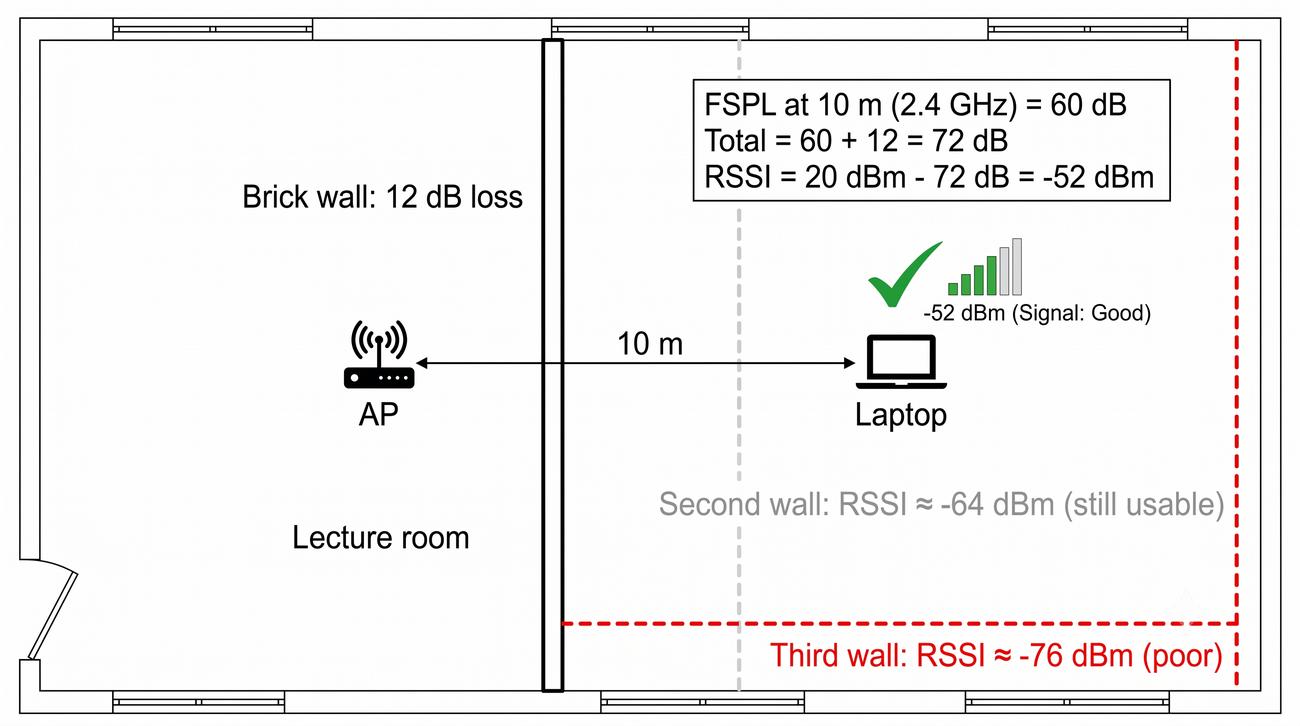

Wynik RSSI = −52 dBm po przejściu przez jedną ścianę ceglaną na dystansie 10 metrów jest bardzo dobry i pozwala na stosowanie najwyższych modulacji dostępnych w standardzie 802.11ac (MCS 9, 256-QAM, 433 Mb/s na strumień). Warto zwrócić uwagę na fakt, że dodanie drugiej ściany (RSSI ≈ −64 dBm) wciąż daje dostateczny poziom sygnału dla większości aplikacji biurowych, ale może już uniemożliwić stosowanie najwyższych modulacji. Dopiero przy trzech ścianach (RSSI ≈ −76 dBm) sygnał staje się na tyle słaby, że aplikacje czasu rzeczywistego, takie jak wideokonferencje, mogą doświadczać problemów. Ta obserwacja prowadzi do praktycznej zasady: w typowym budynku z ceglanymi ścianami działowymi jeden punkt dostępowy może obsłużyć 2–3 pomieszczenia w każdym kierunku przy użyciu pasma 2,4 GHz.

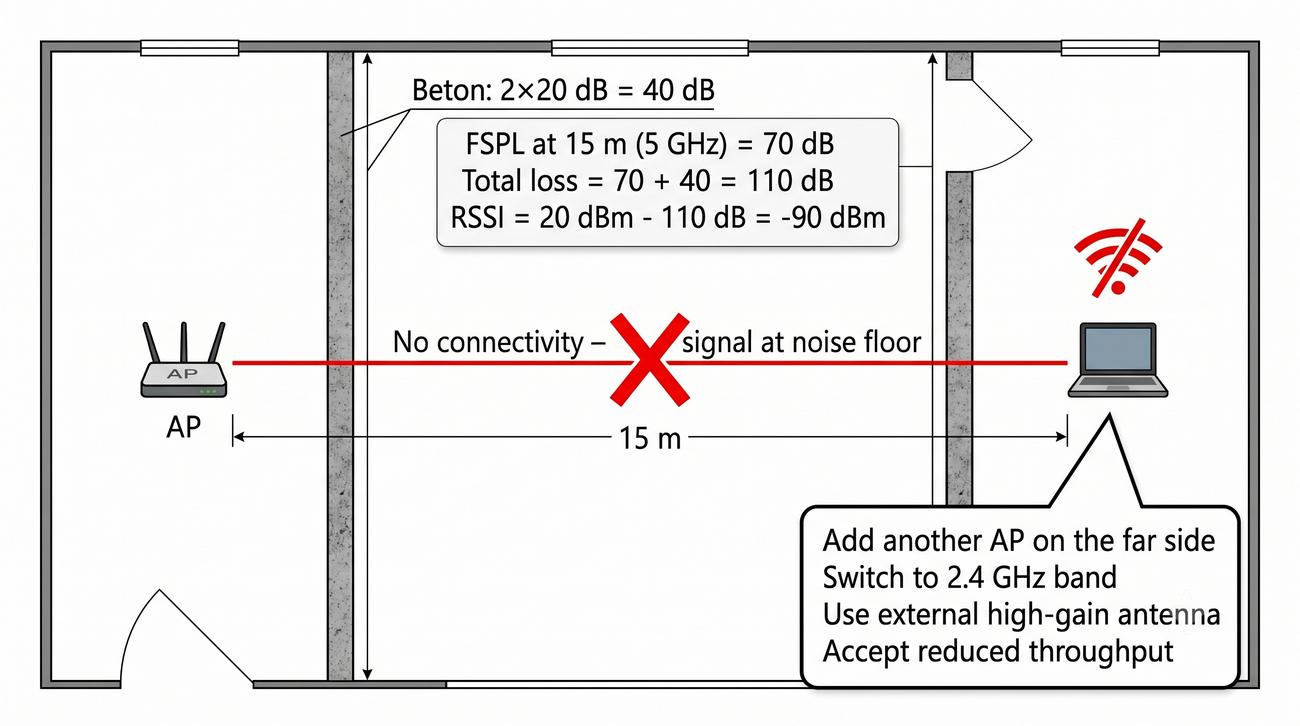

Przykład z dwiema ścianami betonowymi i pasmem 5 GHz jest prawdopodobnie najbardziej pouczającym studium przypadku w całej prezentacji, ponieważ pokazuje, jak łatwo przekroczyć dopuszczalny budżet mocy łącza radiowego. Przy tłumieniu całkowitym 110 dB i mocy nadajnika 20 dBm, sygnał odebrany wynosi −90 dBm, co znajduje się na granicy czułości typowych odbiorników WiFi. W praktyce oznacza to, że łączność jest niemożliwa – nawet jeśli karta sieciowa teoretycznie zgłasza obecność sieci, retransmisje ramek są tak częste, że przepustowość spada praktycznie do zera.

Z sytuacji tej istnieje kilka wyjść, każde z określonymi kosztami i ograniczeniami. Najprostszym rozwiązaniem jest instalacja dodatkowego punktu dostępowego po drugiej stronie ścian, co jednak podwaja koszty sprzętu i wymaga doprowadzenia okablowania strukturalnego. Alternatywnie można zastosować pasmo 2,4 GHz, które ze względu na niższe tłumienie w betonie może zapewnić dostateczny poziom sygnału. Zwiększenie mocy nadajnika powyżej 20 dBm jest w Europie ograniczone przepisami ETSI, choć w USA FCC dopuszcza wyższe moce. Stosowanie anten zewnętrznych o większym zysku jest skuteczne tylko wtedy, gdy straty na kablach antenowych nie zniwelują zysku – w praktyce przy długich kablach antenowych (powyżej 5 metrów) lepiej zastosować wzmacniacz sygnału (amplifier) umieszczony blisko anteny.

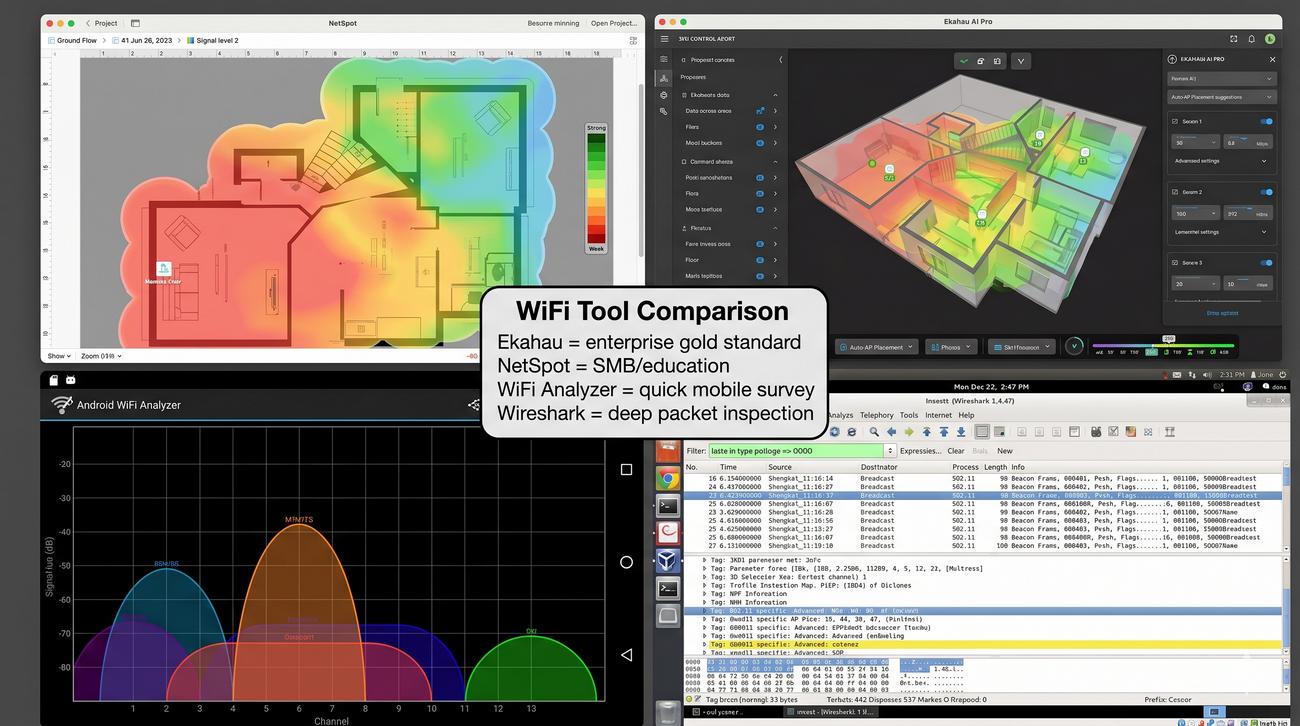

Dostępne na rynku narzędzia do analizy propagacji różnią się znacznie ceną, funkcjonalnością i wymaganiami sprzętowymi, co pozwala na dobór odpowiedniego rozwiązania zarówno dla małej firmy, jak i dla dużej korporacji. Ekahau AI Pro jest uznawany za złoty standard w branży i oferuje najbardziej zaawansowane funkcje, takie jak automatyczne projektowanie rozmieszczenia AP z wykorzystaniem uczenia maszynowego, symulacja propagacji w modelu 3D budynku oraz generowanie szczegółowych raportów zgodnych z wymaganiami standardów ISO. NetSpot jest popularnym wyborem w sektorze edukacyjnym i małych firmach ze względu na korzystny stosunek ceny do funkcjonalności.

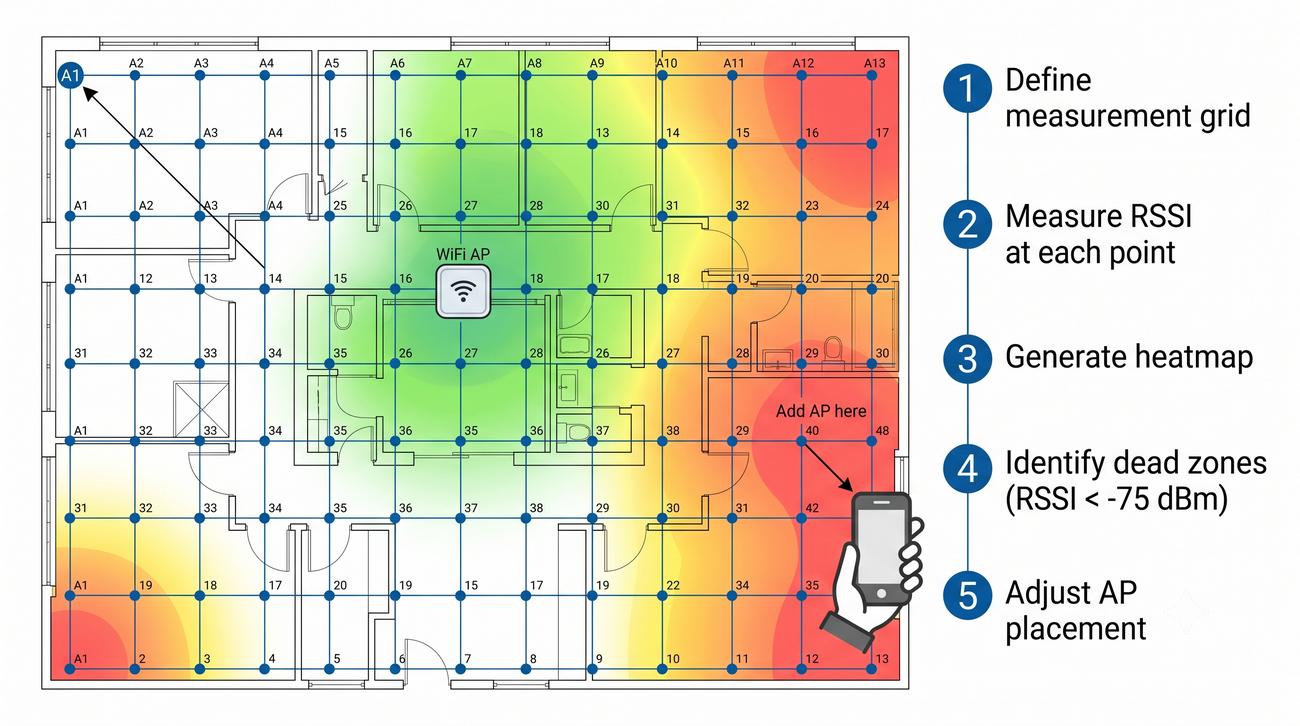

Wszystkie profesjonalne narzędzia do site survey realizują ten sam podstawowy scenariusz pomiarowy: wykonują skan pasywny (nasłuch ramek beacon) w celu identyfikacji istniejących sieci i pomiaru poziomu sygnału, a następnie skan aktywny (klient łączy się z AP i mierzy rzeczywistą przepustowość). Predictive site survey (symulacja przedinstalacyjna) wymaga zaimportowania planów budynku w formacie CAD lub PDF, zdefiniowania materiałów ścian (beton, cegła, szkło, płyta GK) oraz parametrów planowanych punktów dostępowych. Symulacja oblicza propagację z uwzględnieniem fizyki fal EM i generuje mapy cieplne (heatmapy) pokazujące spodziewany zasięg i przepustowość w każdym punkcie budynku.

Prawidłowo przeprowadzony site survey składa się z trzech faz, z których każda dostarcza innego rodzaju informacji niezbędnych do optymalnego zaprojektowania sieci WLAN. Faza predykcyjna (predictive survey) jest wykonywana przed instalacją i pozwala na oszacowanie liczby potrzebnych punktów dostępowych oraz ich wstępne rozmieszczenie na podstawie cyfrowego modelu budynku. Jest to najtańszy etap, ponieważ nie wymaga fizycznej obecności w terenie, ale jego dokładność zależy od jakości modelu 3D i poprawności założeń co do materiałów budowlanych.

Faza pomiarów pasywnych (passive survey) wykonywana jest po instalacji AP i polega na rejestracji RSSI wszystkich widocznych punktów dostępowych w każdym punkcie siatki pomiarowej bez łączenia się z siecią. Pozwala to na weryfikację, czy rzeczywisty zasięg pokrywa się z symulacją i czy nie występują nieprzewidziane martwe strefy. Ostatnia faza – pomiary aktywne (active survey) – polega na połączeniu się z siecią i pomiarze rzeczywistej przepustowości (throughput), opóźnienia (latency) i utraty pakietów. Dopiero wyniki z wszystkich trzech faz dają pełny obraz jakości sieci WLAN i pozwalają na podjęcie decyzji o ewentualnej korekcie rozmieszczenia punktów dostępowych.

RouterOS firmy MikroTik jest jednym z najpopularniejszych systemów operacyjnych dla routerów i punktów dostępowych w Europie Środkowo-Wschodniej, oferującym zaawansowane możliwości diagnostyczne w przystępnej cenie. Polecenie /interface wireless monitor wlan1 once dostarcza w czasie rzeczywistym kluczowych parametrów łącza radiowego, takich jak częstotliwość robocza, RSSI, poziom szumu tła (noise floor) oraz SNR. Szczególnie przydatnym wskaźnikiem jest CCQ (Client Connection Quality), który mierzy jakość połączenia w skali 0–100 procent, uwzględniając zarówno siłę sygnału, jak i retransmisje oraz inne czynniki wpływające na wydajność.

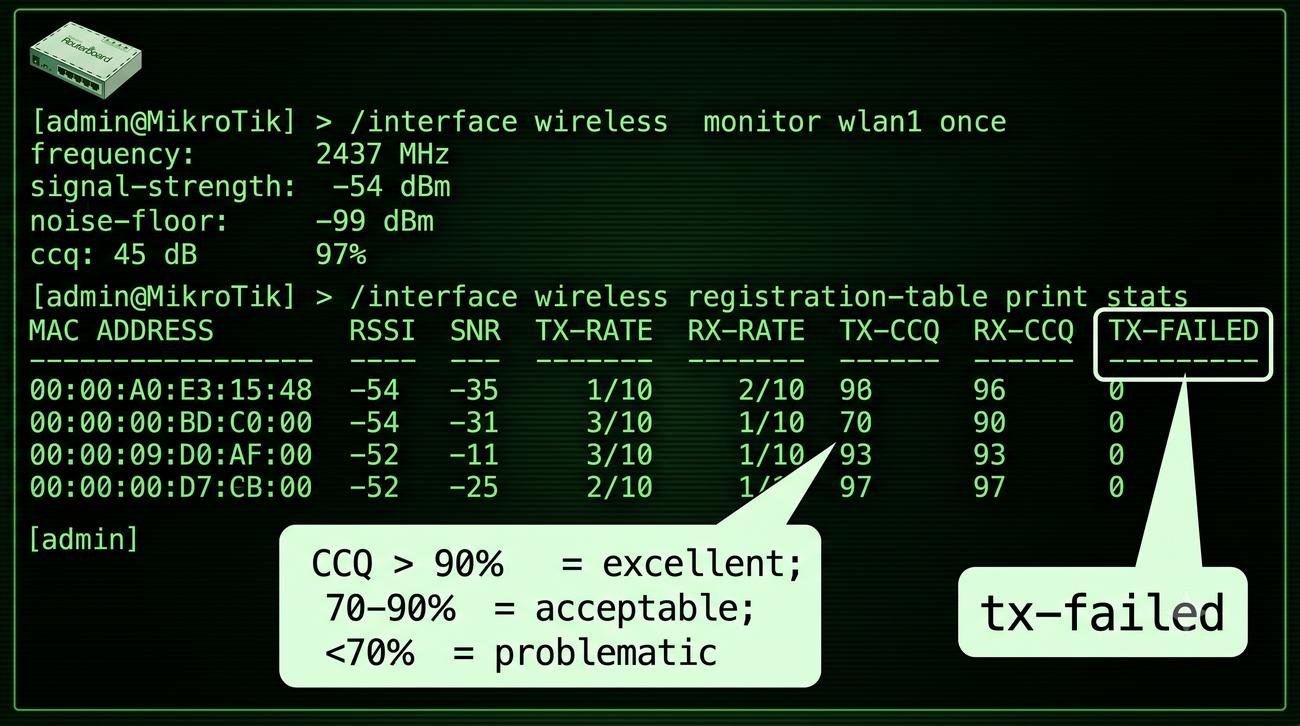

Interpretacja wartości CCQ wymaga pewnego doświadczenia: wartości powyżej 90% wskazują na doskonałą jakość łącza, 70–90% na warunki zadowalające dla większości aplikacji, 50–70% na wyraźne problemy wymagające interwencji, a poniżej 50% na poważne problemy uniemożliwiające stabilną komunikację. Polecenie /interface wireless registration-table print stats pozwala na identyfikację klientów sprawiających problemy – wysoka liczba tx-failed (nieudanych transmisji) w połączeniu z niskim CCQ wskazuje na klienta znajdującego się na granicy zasięgu lub pracującego w silnie zaszumionym środowisku. W praktyce warto regularnie monitorować te statystyki, szczególnie w sieciach o dużym zagęszczeniu klientów.

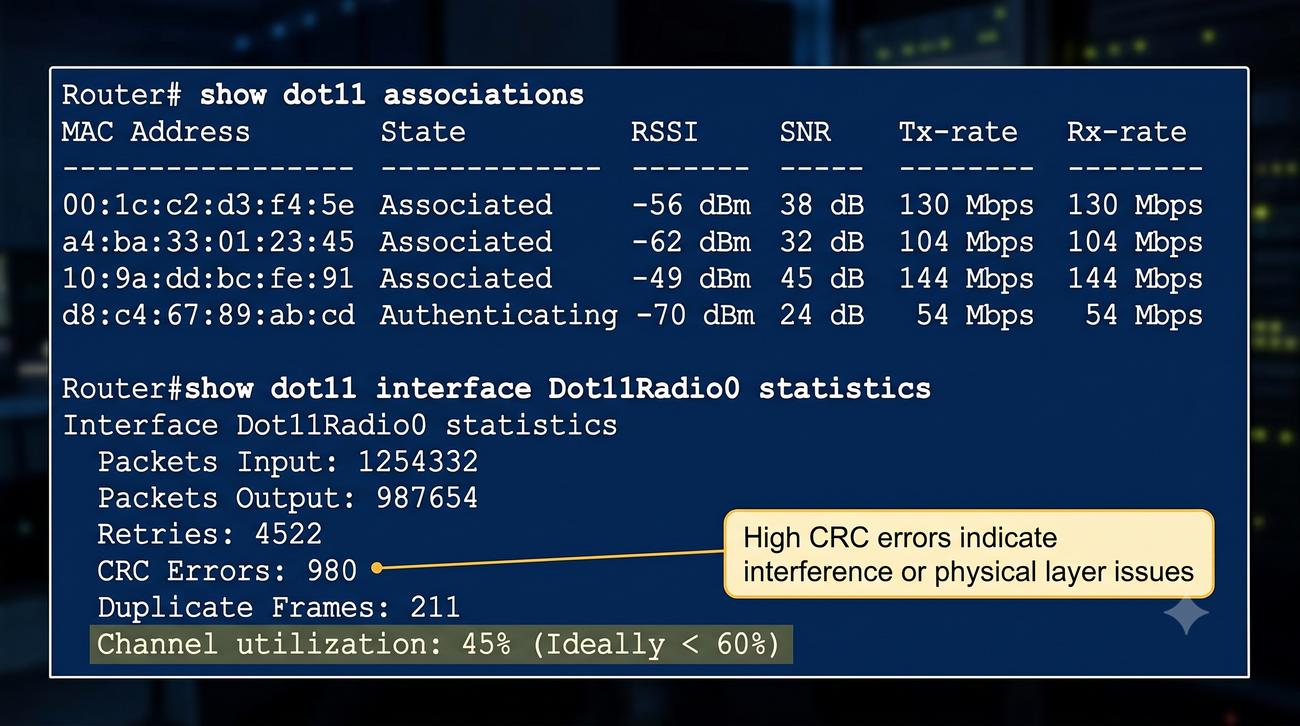

Urządzenia Cisco, będące standardem w dużych sieciach korporacyjnych, oferują rozbudowany zestaw poleceń diagnostycznych, które pozwalają na szczegółową analizę stanu łącza radiowego na poziomie porównywalnym z dedykowanymi narzędziami pomiarowymi. Polecenie show dot11 associations jest odpowiednikiem wbudowanego analizatora sieci, pokazującym dla każdego klienta nie tylko podstawowe parametry (RSSI, SNR), ale również bardziej zaawansowane informacje, takie jak liczba retransmisji (retry counts), szybkość pakietów (packet rates) i czas, przez który klient jest już związany z punktem dostępowym (uptime). Analiza tych danych pozwala na szybką identyfikację klientów sprawiających problemy.

Diagnostyka na poziomie interfejsu radiowego (show dot11 interface Dot11Radio0 statistics) dostarcza informacji o ogólnej kondycji łącza: liczba błędów CRC wskazuje na problemy z integralnością danych spowodowane zakłóceniami, liczba ramek zduplikowanych (duplicate frames) może świadczyć o problemach z retransmisjami, a statystyki FCS (Frame Check Sequence) ujawniają błędy na poziomie warstwy łącza danych. Polecenie show dot11 interface Dot11Radio0 channel jest szczególnie przydatne przy planowaniu optymalizacji kanałów, ponieważ pokazuje wykorzystanie pasma (channel utilization) – jeśli wartość ta przekracza 50–60%, oznacza to, że kanał jest przeciążony i warto rozważyć zmianę na mniej obciążony.

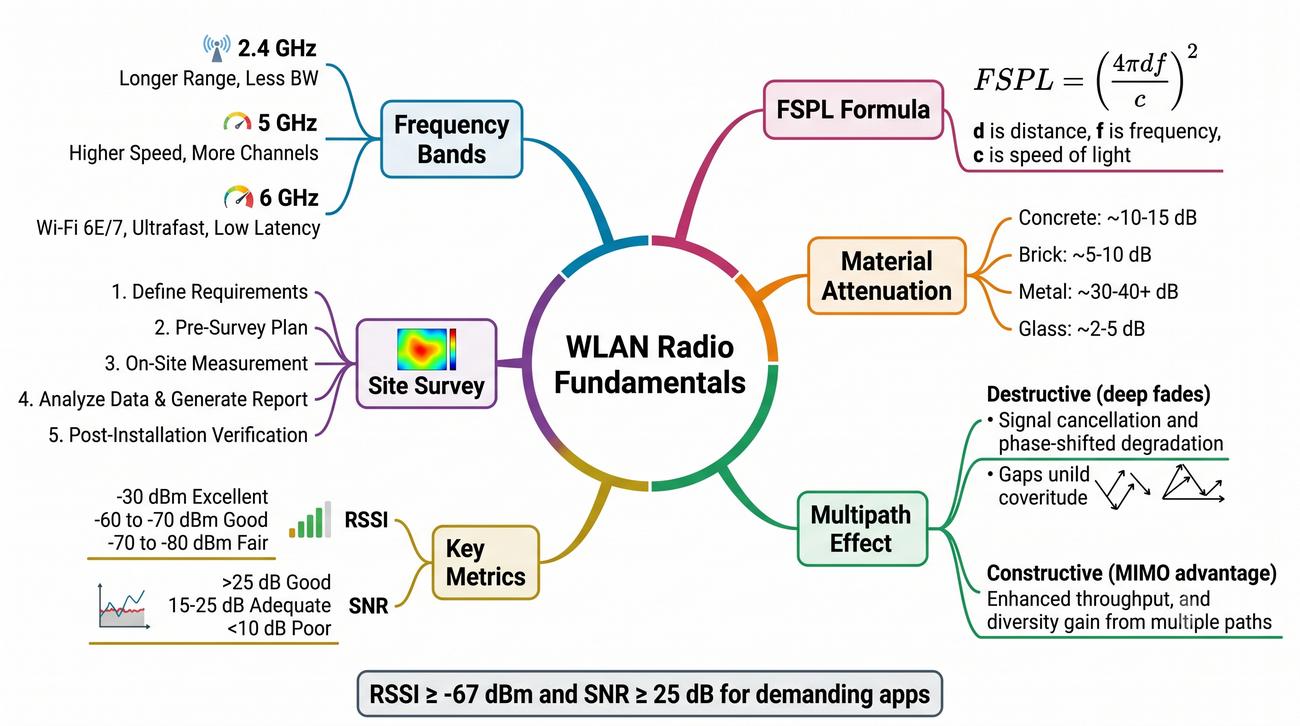

Podsumowanie prezentacji stanowi nie tylko zbiór najważniejszych wniosków, ale również mapę drogową dla dalszego samokształcenia studenta w zakresie sieci bezprzewodowych. Wymienione w sześciu punktach konkluzje obejmują wszystkie kluczowe obszary omówione podczas wykładu: od podstaw fizycznych propagacji fal EM, przez charakterystykę pasm ISM, aż po praktyczne metody pomiaru i diagnostyki. Każdy z tych punktów powinien być zrozumiany nie tylko teoretycznie, ale również przećwiczony w laboratorium, ponieważ dopiero praktyczne doświadczenie z pomiarami RSSI i SNR pozwala na wyrobienie intuicji radiowej niezbędnej w codziennej pracy inżyniera sieciowego.

Materiał zawarty w tej prezentacji stanowi fundament dla wszystkich kolejnych wykładów z cyklu BiKUS_WLAN. Bez solidnego zrozumienia propagacji fal EM i budżetu mocy łącza radiowego niemożliwe będzie sensowne projektowanie sieci z wykorzystaniem standardów 802.11n/ac/ax/be, konfiguracja zaawansowanych funkcji, takich jak MIMO i beamforming, ani skuteczne diagnozowanie problemów z zasięgiem i interferencjami. Dlatego zaleca się studentom wykonanie wszystkich sugerowanych ćwiczeń laboratoryjnych przed przystąpieniem do kolejnego wykładu – pozwoli to utrwalić wiedzę teoretyczną i zdobyć praktyczne umiejętności niezbędne na dalszych etapach kształcenia w zakresie sieci WLAN.
