Diagnostyka sieci bezprzewodowych stanowi kluczowy element utrzymania infrastruktury IT w nowoczesnych organizacjach. W odróżnieniu od sieci kablowych, w których propagacja sygnału jest w pełni przewidywalna, w przypadku WiFi mamy do czynienia z wieloma zmiennymi, takimi jak tłumienie przez przeszkody, interferencje zewnętrzne czy zmienne obciążenie kanału. Administrator sieci WLAN musi dysponować zestawem narzędzi i technik pozwalających na szybką identyfikację źródeł problemów. W praktyce inżynierskiej kluczowe znaczenie ma umiejętność interpretacji wskaźników takich jak RSSI, SNR czy CCQ w kontekście konkretnego środowiska. Należy pamiętać, że wartości bezwzględne tych parametrów nie zawsze przekładają się wprost na jakość odczuwaną przez użytkownika końcowego.

Dlatego też tak ważne jest łączenie pomiarów ilościowych z analizą jakościową, na przykład poprzez wywiady z użytkownikami i testy akceptacyjne. Współczesne narzędzia, takie jak systemy zarządzania siecią (NMS) czy platformy do ciągłego monitorowania, umożliwiają automatyczne zbieranie danych i generowanie alertów. Dzięki temu możliwe jest przejście od modelu reaktywnego do proaktywnego, w którym problemy są wykrywane i rozwiązywane, zanim wpłyną na produktywność pracowników. Dogłębna znajomość protokołu 802.11 oraz mechanizmów kontroli dostępu do medium stanowi fundament skutecznej diagnostyki każdej sieci WLAN.

Doskonała znajomość podstawowych mierników jakości łącza bezprzewodowego pozwala administratorowi szybko ocenić stan sieci i podjąć odpowiednie działania korygujące. Warto podkreślić, że same liczby, takie jak RSSI czy SNR, nie dają pełnego obrazu sytuacji – konieczna jest ich analiza w szerszym kontekście działania całej infrastruktury. Narzędzia do mapowania zasięgu, choć niezwykle użyteczne, wymagają od operatora umiejętności poprawnego przeprowadzenia pomiarów i interpretacji uzyskanych map cieplnych. Z kolei analiza ramek 802.11 za pomocą Wiresharka umożliwia wgląd w najbardziej subtelne aspekty komunikacji między stacjami, w tym w szczegóły negocjacji parametrów połączenia.

Identyfikacja najczęstszych problemów, takich jak interferencje, problemy z DHCP czy zjawisko hidden node, stanowi podstawę warsztatu każdego administratora WiFi. Wiele z tych problemów można wyeliminować już na etapie projektowania sieci, stosując odpowiednie dobranie kanałów i lokalizacji punktów dostępowych. Umiejętność sprawnego poruszania się w interfejsie CLI zarówno urządzeń MikroTik, jak i Cisco znacząco przyspiesza proces diagnostyczny. Należy jednak pamiętać, że narzędzia to tylko część sukcesu – kluczowe jest zrozumienie fizycznych podstaw propagacji fal radiowych. Tylko połączenie wiedzy teoretycznej z praktycznymi umiejętnościami operatorskimi daje pełnię kompetencji w zakresie diagnostyki sieci WLAN.

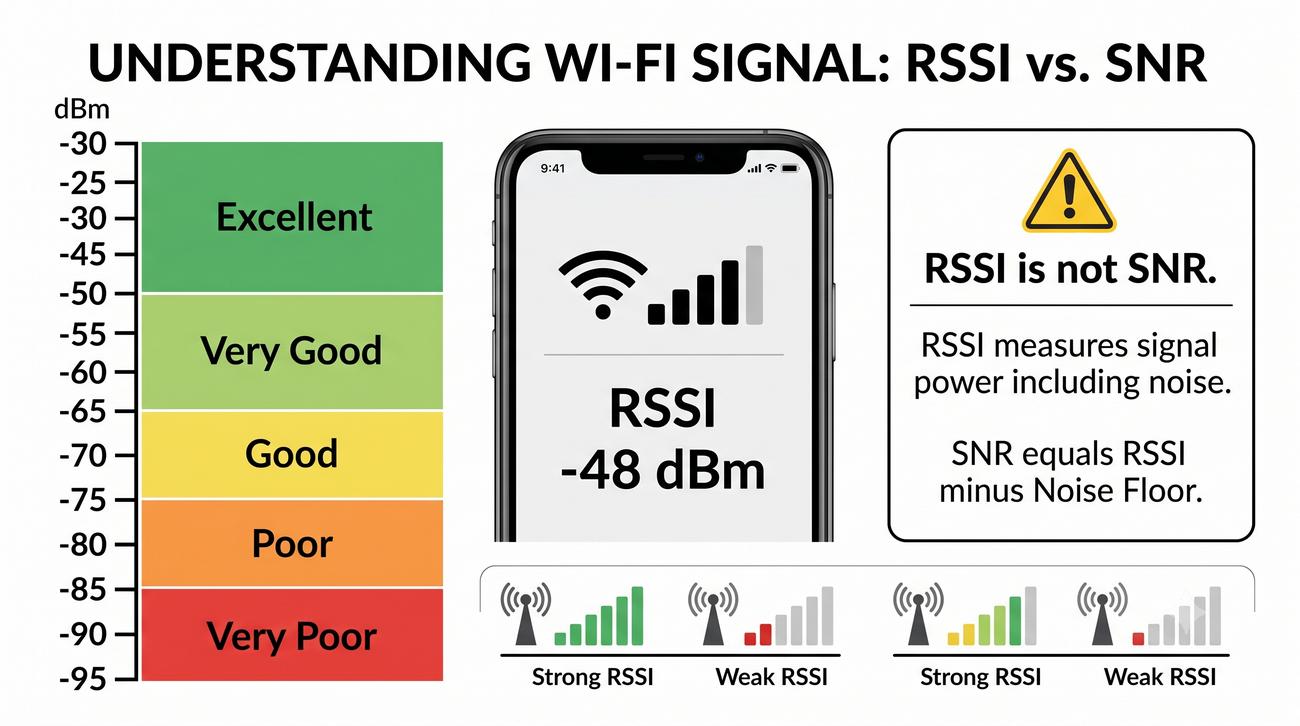

Wskaźnik RSSI jest jedną z najczęściej używanych, ale też najczęściej błędnie interpretowanych miar w sieciach bezprzewodowych. Warto zrozumieć, że różni producenci kart sieciowych mogą podawać różne wartości RSSI dla tego samego sygnału, co wynika z odmiennych kalibracji układów radiowych. W systemach Cisco wartość RSSI jest często wyrażana w skali 0–100, podczas gdy w urządzeniach MikroTik mamy bezpośrednio wartość w dBm. Należy również pamiętać, że RSSI mierzy całkowitą moc odebraną przez antenę, łącznie z szumem tła i interferencjami, co czyni go miernikiem niedoskonałym.

W praktyce produkcyjnej za wartości graniczne uznaje się poziom –67 dBm dla aplikacji wymagających wysokiej przepustowości, takich jak strumieniowanie wideo w jakości HD. Dla aplikacji krytycznych, takich jak VoIP, zaleca się utrzymanie RSSI na poziomie nie niższym niż –65 dBm. Warto też zwrócić uwagę na fakt, że RSSI nie jest wartością stałą – ulega on ciągłym fluktuacjom wskutek zjawisk takich jak fading wielodrogowy czy ruch osób w pomieszczeniu. Dlatego do oceny jakości łącza należy uśredniać pomiary z dłuższego przedziału czasu. Kompleksowa analiza RSSI wraz z innymi parametrami, takimi jak SNR i liczba retransmisji, daje pełniejszy obraz stanu łącza bezprzewodowego.

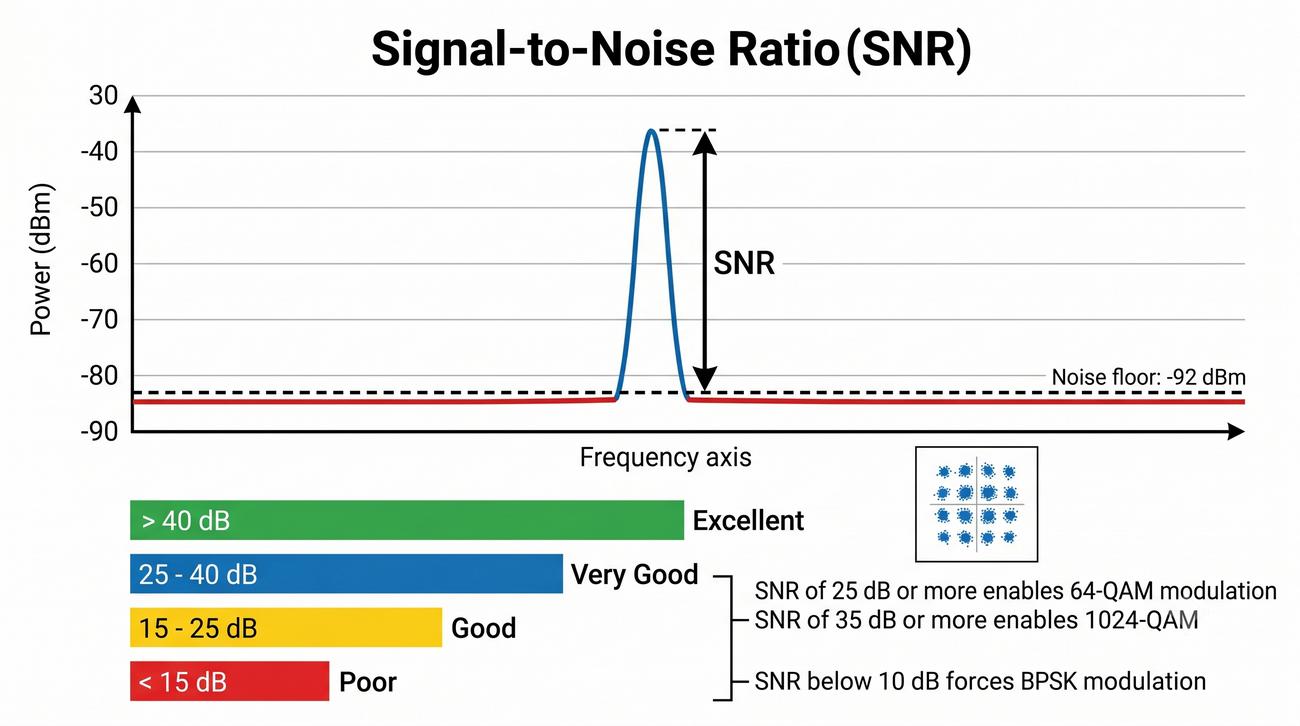

Stosunek sygnału do szumu jest parametrem znacznie bardziej miarodajnym niż sam RSSI, ponieważ uwzględnia poziom zakłóceń w danym środowisku radiowym. W praktyce oznacza to, że dwóch klientów z identycznym RSSI może mieć skrajnie różną jakość połączenia, jeśli znajdują się w otoczeniu o różnym poziomie szumu tła. Typowy noise floor w paśmie 2,4 GHz w środowisku biurowym wynosi od –90 do –95 dBm, ale w obecności silnych interferencji może wzrosnąć do –80 dBm lub więcej. Wyższy poziom szumu tła bezpośrednio przekłada się na niższy SNR, co zmusza układ radiowy do stosowania bardziej odpornych na zakłócenia, ale wolniejszych modulacji.

W praktyce inżynierskiej przyjmuje się, że dla poprawnej pracy aplikacji VoIP wymagany jest SNR na poziomie co najmniej 25 dB, natomiast dla transmisji strumieniowej wideo 4K niezbędne jest 30 dB lub więcej. Warto wiedzieć, że współczesne układy MIMO są w stanie wykorzystać wielodrogowość do poprawy stosunku sygnału do szumu poprzez techniki kształtowania wiązki (beamforming). Podczas projektowania sieci należy zwracać uwagę nie tylko na bezwzględną wartość SNR, ale także na jego stabilność w czasie. Gwałtowne spadki SNR mogą być spowodowane okresową aktywnością urządzeń zakłócających, takich jak kuchenki mikrofalowe czy sąsiedzkie sieci WiFi. Monitoring SNR w dłuższym przedziale czasowym pozwala wychwycić cykliczne problemy, które mogą umknąć podczas jednorazowego pomiaru.

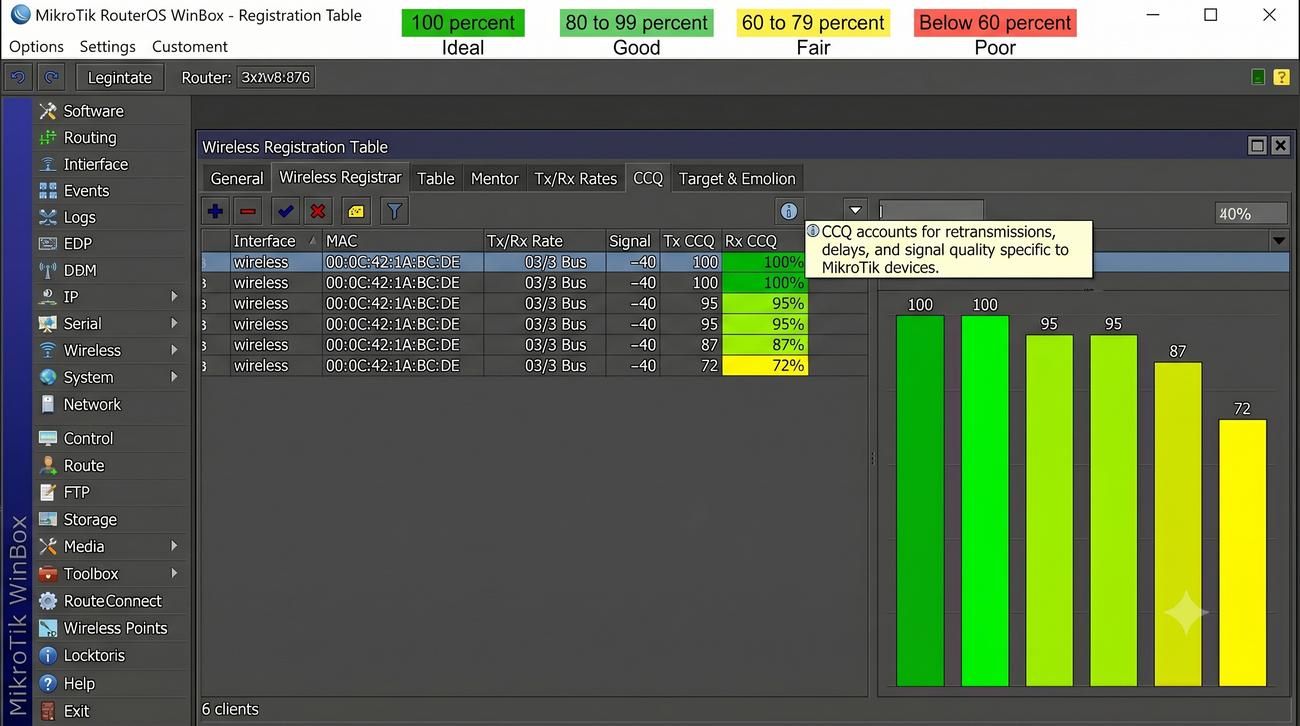

Wskaźnik CCQ jest specyficzną dla urządzeń MikroTik miarą jakości połączenia klienta z punktem dostępowym, która w odróżnieniu od RSSI czy SNR uwzględnia również czynniki związane z protokołem CSMA/CA. CCQ bierze pod uwagę nie tylko siłę sygnału, ale przede wszystkim retransmisje, opóźnienia w dostępie do medium oraz ogólną wydajność transmisji danych. W praktyce oznacza to, że klient z doskonałym RSSI może mieć niski CCQ, jeśli znajduje się w środowisku o wysokiej interferencji lub jeśli jego karta sieciowa ma problemy z synchronizacją ramek. Niska wartość CCQ jest często pierwszym sygnałem ostrzegawczym wskazującym na problemy z łącznością, które nie są widoczne przy analizie samego tylko RSSI.

Monitorowanie CCQ jest szczególnie przydatne w sieciach z dużą liczbą klientów, gdzie problemy z dostępem do kanału mogą być częste. Wartości CCQ poniżej 60% jednoznacznie wskazują na poważne problemy wymagające natychmiastowej interwencji, takie jak zmiana kanału lub dodanie dodatkowego punktu dostępowego. Należy pamiętać, że CCQ jest wartością chwilową i może ulegać znacznym wahaniom w zależności od bieżącego obciążenia sieci. Dlatego do celów analitycznych zaleca się obserwację trendów CCQ w czasie, a nie pojedynczych odczytów. Narzędzia takie jak The Dude czy Zabbix pozwalają na graficzną prezentację zmian CCQ, co ułatwia identyfikację okresów problemowych.

Szybkość nadawania i odbioru, określana odpowiednio jako Tx Rate i Rx Rate, jest wypadkową kilku czynników technicznych, w tym indeksu MCS (Modulation and Coding Scheme), szerokości kanału oraz liczby strumieni przestrzennych. W praktyce oznacza to, że ten sam punkt dostępowy może oferować różne prędkości transmisji różnym klientom w zależności od ich możliwości sprzętowych i warunków radiowych w danym momencie. Indeks MCS od 0 do 7 odpowiada modulacjom od BPSK do 64-QAM, podczas gdy MCS 8 i wyższe są zarezerwowane dla standardu 802.11ac i 802.11ax z modulacją 256-QAM i 1024-QAM. Warto zwrócić uwagę, że prędkości te są prędkościami surowymi na poziomie warstwy fizycznej i nie uwzględniają narzutów protokołów wyższych warstw.

W sieciach 802.11ac kluczowym parametrem wpływającym na Tx Rate jest szerokość kanału – przejście z 20 MHz na 40 MHz podwaja dostępną przepustowość, a do 80 MHz czterokrotnie ją zwiększa. Należy jednak pamiętać, że szersze kanały są bardziej podatne na interferencje i w gęsto zaludnionych obszarach mogą przynosić efekt przeciwny do zamierzonego. Liczba strumieni przestrzennych jest ograniczona przez liczbę anten zarówno po stronie nadawczej, jak i odbiorczej – klient z pojedynczą anteną nie wykorzysta potencjału punktu dostępowego z trzema strumieniami. Zrozumienie tych zależności jest kluczowe przy projektowaniu sieci i doborze sprzętu dla konkretnych zastosowań. W praktyce warto regularnie monitorować Tx Rate dla wszystkich klientów, aby wychwycić tych, którzy mają zaniżone prędkości i mogą wymagać interwencji.

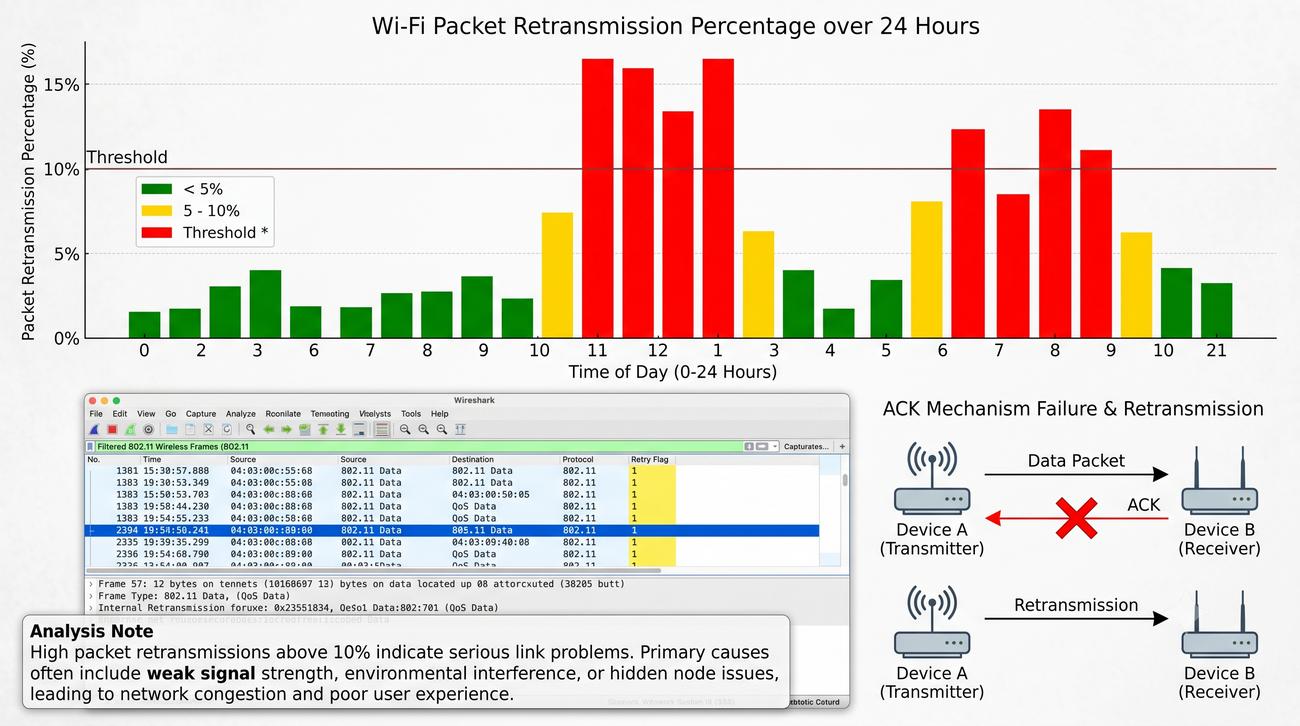

Mechanizm retransmisji w sieciach 802.11 opiera się na prostym, ale skutecznym protokole potwierdzeń – każda przesłana ramka danych musi zostać potwierdzona ramką ACK od odbiorcy. Jeśli nadawca nie otrzyma potwierdzenia w określonym czasie, uznaje ramkę za utraconą i przesyła ją ponownie, co zwiększa narzut na medium radiowe i obniża efektywną przepustowość. Wyróżnia się dwa główne typy retransmisji: spowodowane błędami transmisji wynikającymi ze złych warunków radiowych oraz spowodowane kolizjami w dostępie do medium. Rozróżnienie tych dwóch przypadków ma kluczowe znaczenie dla poprawnej diagnozy problemu, ponieważ wymagają one odmiennych działań naprawczych.

W środowiskach o wysokim poziomie retransmisji warto sprawdzić, czy nie występuje zjawisko hidden node, które można zidentyfikować poprzez analizę ramek RTS i CTS w programie Wireshark. Wysoki odsetek retransmisji, przekraczający 10% całkowitej liczby przesłanych ramek, jest zazwyczaj sygnałem alarmowym wymagającym natychmiastowej interwencji. Długotrwałe utrzymywanie się podwyższonego poziomu retransmisji prowadzi do znacznego spadku przepustowości oraz wzrostu opóźnień, co negatywnie wpływa na wrażenia użytkowników końcowych. W sieciach korporacyjnych zaleca się konfigurację progów alarmowych w systemach monitorujących, które automatycznie powiadomią administratora o przekroczeniu dopuszczalnych wartości. Przyczyny retransmisji można skutecznie identyfikować poprzez analizę porównawczą statystyk z różnych punktów dostępowych w tej samej lokalizacji.

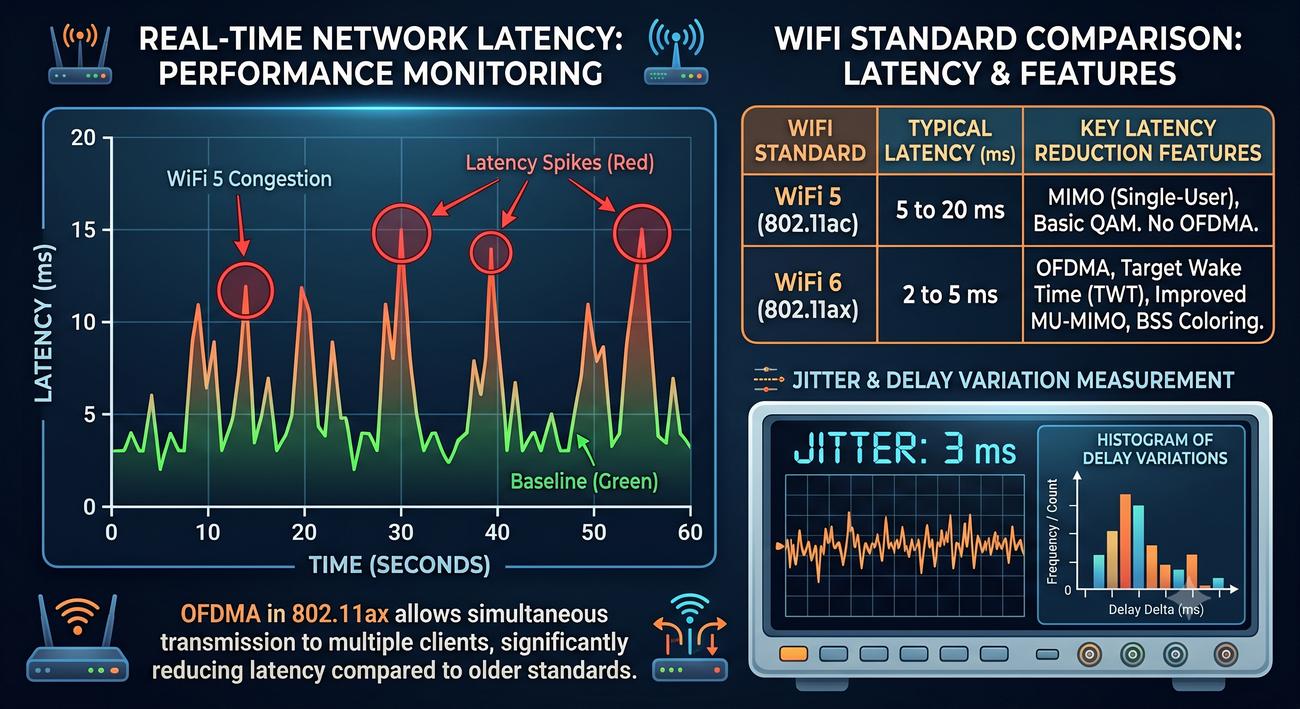

Opóźnienie w sieciach bezprzewodowych jest zjawiskiem znacznie bardziej złożonym niż w sieciach przewodowych, gdzie zależy głównie od odległości i liczby węzłów pośrednich. W przypadku WiFi na latency składają się między innymi: opóźnienie związane z mechanizmem CSMA/CA, czas oczekiwania na dostęp do medium, czas transmisji ramki oraz czas przetwarzania w punktach dostępowych i stacjach klienckich. Zjawisko jitter, czyli zmienność opóźnienia, jest szczególnie dotkliwe w aplikacjach czasu rzeczywistego, takich jak VoIP czy wideokonferencje. W sieciach WiFi starszych generacji typowe opóźnienie wynosi od 5 do 20 milisekund w warunkach lokalnych, podczas gdy w sieciach 802.11ax może spaść poniżej 2 milisekund.

Wprowadzenie technologii OFDMA w standardzie WiFi 6 pozwoliło na znaczącą redukcję opóźnienia poprzez umożliwienie równoczesnej transmisji danych do wielu klientów w ramach jednego symbolu OFDM. Mechanizm Target Wake Time (TWT) dodatkowo optymalizuje zarządzanie energią i ogranicza rywalizację o dostęp do medium, co przekłada się na bardziej przewidywalne opóźnienia. W praktyce inżynierskiej do pomiaru opóźnienia w sieci WiFi należy używać nie tylko standardowego pinga, ale także dedykowanych narzędzi uwzględniających specyfikę medium bezprzewodowego. Analiza histogramu opóźnień jest często bardziej wartościowa niż pojedyncze wartości średnie, ponieważ pozwala wykryć sporadyczne szpilki opóźnienia. W sieciach obsługujących aplikacje czasu rzeczywistego kluczowe jest utrzymanie latency poniżej 10 milisekund przy jednoczesnej minimalizacji jitteru.

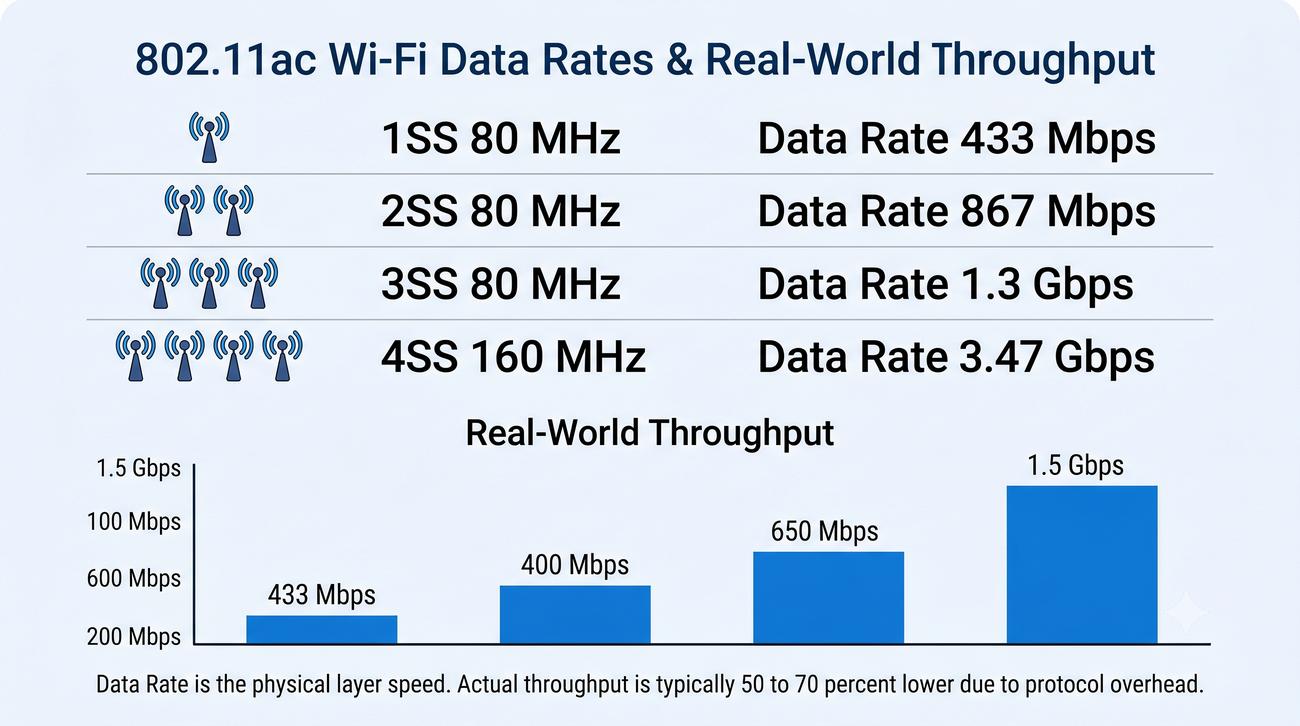

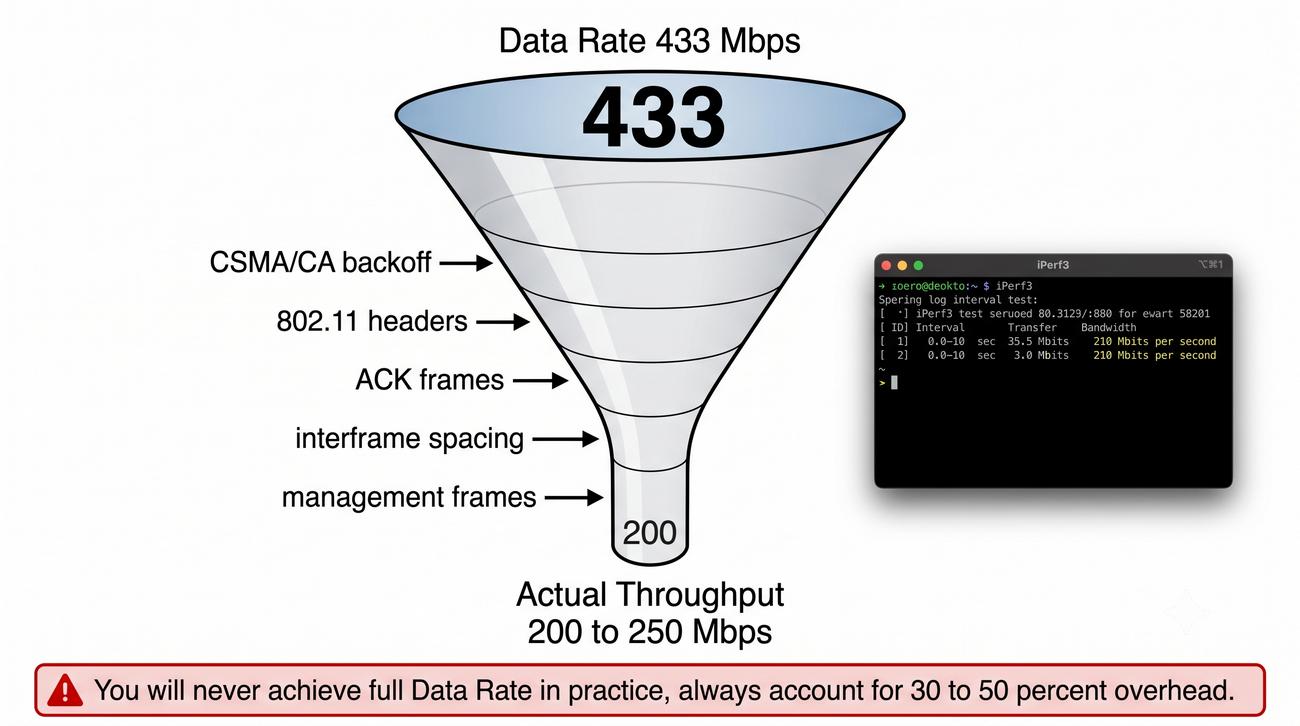

Rzeczywista przepustowość sieci WiFi jest zawsze znacząco niższa od nominalnej prędkości transmisji (Data Rate) ze względu na narzuty protokołów wszystkich warstw modelu ISO/OSI. Największy narzut pochodzi z mechanizmu CSMA/CA, który wymaga odczekania przed transmisją, wysłania ramki danych i odebrania potwierdzenia ACK przed rozpoczęciem kolejnej transmisji. Do tego dochodzą narzuty związane z nagłówkami ramek 802.11, ramkami zarządzającymi (beacony, probe requesty) oraz przerwami międzyramkowymi (IFS). W praktyce dla standardu 802.11ac przy Data Rate 433 Mbps rzeczywisty throughput dla pojedynczego strumienia TCP wynosi około 200–250 Mbps, a dla UDP może być nieco wyższy.

Warto zrozumieć, że przepustowość w sieci WiFi nie jest wartością stałą i zmienia się dynamicznie w zależności od liczby aktywnych klientów, rodzaju transmitowanych danych oraz warunków radiowych. Mechanizm agregacji ramek (A-MSDU, A-MPDU) wprowadzony w standardzie 802.11n pozwolił na znaczącą poprawę efektywności transmisji poprzez łączenie wielu ramek w jeden pakiet. Przy projektowaniu sieci dla wymagających aplikacji należy przyjąć zasadę, że dostępna przepustowość dla pojedynczego klienta wynosi maksymalnie 50–70% nominalnej prędkości łącza. W środowiskach o dużym zagęszczeniu użytkowników kluczowe staje się odpowiednie skalowanie liczby punktów dostępowych, a nie tylko zwiększanie prędkości pojedynczego AP. Pomiar rzeczywistej przepustowości za pomocą narzędzi takich jak iPerf3 powinien być standardowym elementem procedury odbiorczej każdej nowo wdrożonej sieci WiFi.

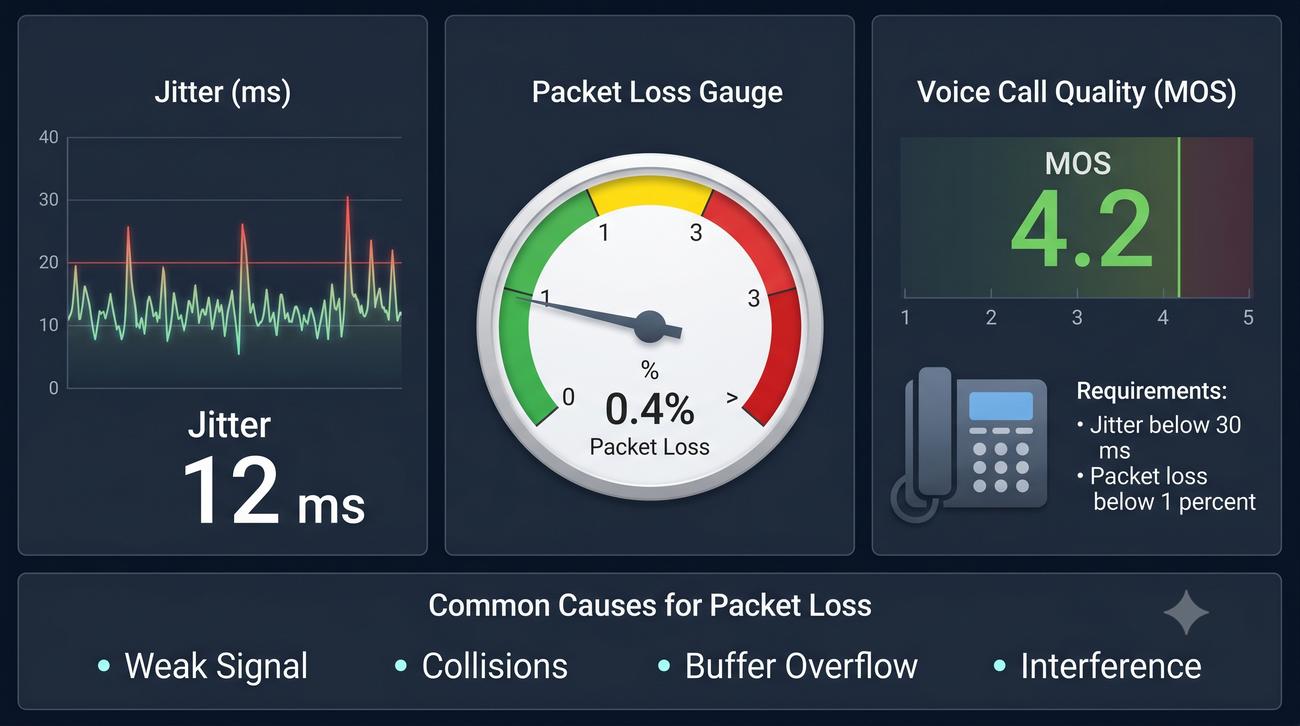

Parametry jitter i packet loss są ze sobą ściśle powiązane i oba mają krytyczne znaczenie dla aplikacji działających w czasie rzeczywistym. Jitter, definiowany jako odchylenie standardowe opóźnienia pakietów, powoduje nieprzyjemne skutki w postaci trzasków w transmisji głosowej lub zacinania się obrazu w wideokonferencjach. W sieciach WiFi głównymi źródłami jitteru są zmienne obciążenie kanału, okresowe interferencje oraz procesy związane z przełączaniem między kanałami przez klientów. Bufor jittera w aplikacjach VoIP może skompensować niewielkie wahania opóźnienia, ale zwiększa całkowite opóźnienie i nie radzi sobie z gwałtownymi skokami.

Utrata pakietów w sieciach bezprzewodowych ma często charakter korelacyjny – pakiety giną seriami, gdy warunki radiowe na krótko się pogarszają, co jest znacznie trudniejsze do skorygowania niż pojedyncze, losowe straty. W standardzie 802.11 mechanizmy retransmisji na poziomie warstwy łącza danych ukrywają część strat przed wyższymi warstwami, ale odbywa się to kosztem zwiększonego opóźnienia. Dla aplikacji VoIP przyjmuje się, że packet loss poniżej 1% jest akceptowalny, a wartości powyżej 3% powodują wyraźne pogorszenie jakości rozmowy. W praktyce warto regularnie wykonywać długotrwałe testy UDP z użyciem iPerf3, aby zmierzyć rzeczywisty poziom strat i jitteru w różnych porach dnia. Identyfikacja źródła problemów z jitterem i packet loss wymaga często kompleksowej analizy obejmującej zarówno warstwę radiową, jak i przewodową infrastrukturę sieciową.

Wybór odpowiedniego narzędzia pomiarowego zależy od konkretnego problemu diagnostycznego oraz od stopnia zaawansowania administratora. iPerf3 jest niezastąpiony do testowania przepustowości end-to-end, ponieważ generuje kontrolowany ruch i dostarcza precyzyjnych statystyk dotyczących przepustowości, jitteru i strat pakietów. Z kolei narzędzie MTR łączy w sobie funkcjonalność pinga i traceroute, umożliwiając identyfikację węzłów sieciowych odpowiedzialnych za opóźnienia lub straty na trasie między źródłem a celem. WLAN Pi jest szczególnie cenne w środowiskach, gdzie potrzebujemy szybkiej i wieloaspektowej diagnostyki bez konieczności instalowania złożonego oprogramowania.

Współczesny administrator sieci WiFi powinien również znać narzędzia do aktywnego skanowania widma, takie jak analizatory WiFi dostępne na platformy mobilne. Warto pamiętać, że narzędzia pomiarowe różnią się między sobą dokładnością i zakresem funkcji – darmowe aplikacje mobilne są wystarczające do szybkiej diagnozy w terenie, ale do profesjonalnego site survey niezbędny jest sprzęt klasy enterprise. Przy wyborze narzędzia należy kierować się nie tylko jego możliwościami technicznymi, ale także wsparciem dla używanych standardów, w tym WiFi 6 i 6E. Znajomość kilku uzupełniających się narzędzi daje administratorowi elastyczność w doborze metody pomiarowej do konkretnej sytuacji. Regularne używanie narzędzi pomiarowych w codziennej praktyce buduje doświadczenie i wyczucie, które są nieocenione przy szybkiej diagnozie problemów.

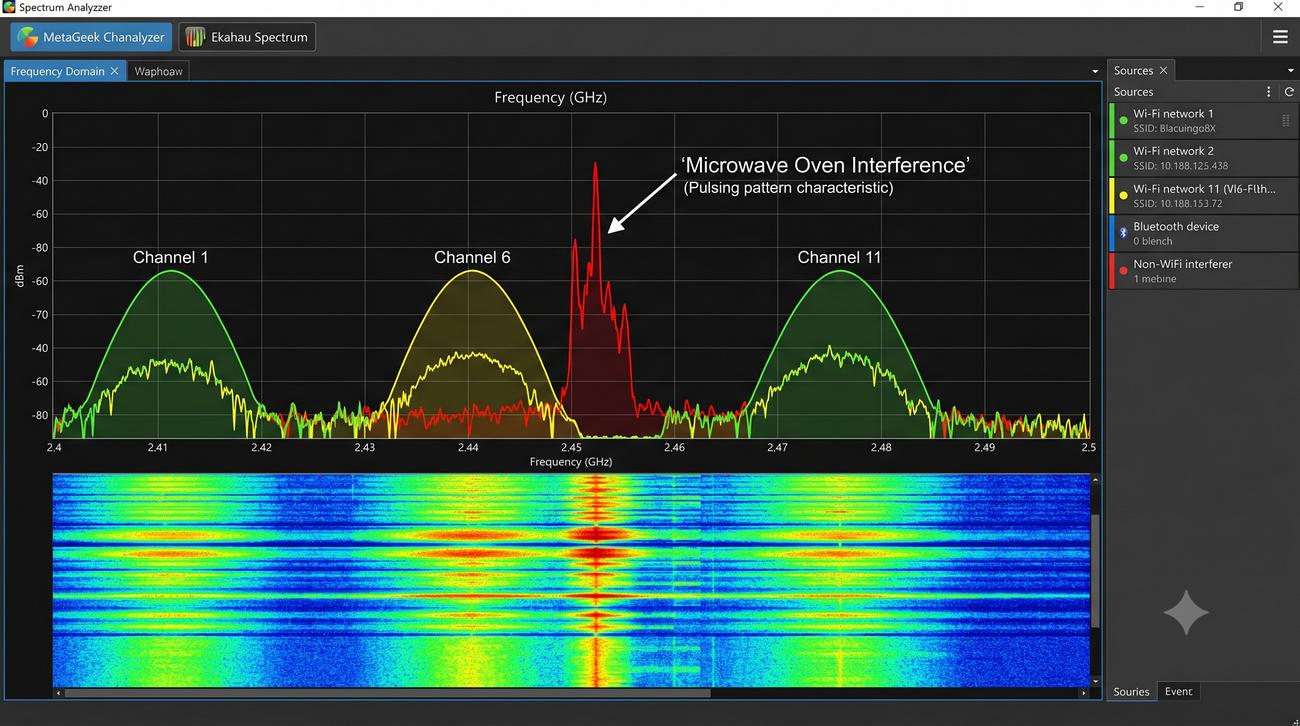

Analizator widma jest jednym z najpotężniejszych narzędzi w arsenale administratora sieci WiFi, ponieważ umożliwia wgląd w fizyczną warstwę transmisji radiowej. W odróżnieniu od standardowych skanerów sieci WiFi, analizator widma pokazuje nie tylko ruch związany z protokołem 802.11, ale także wszelkie inne źródła emisji elektromagnetycznej w paśmie. Pozwala to na identyfikację interferencji pochodzących od urządzeń niebędących sieciami WiFi, takich jak bezprzewodowe kamery, kuchenki mikrofalowe, telefony DECT czy systemy Bluetooth. Profesjonalne analizatory widma, takie jak MetaGeek Chanalyzer czy Ekahau Spectrum, oferują możliwość nagrywania i odtwarzania zarejestrowanego spektrum w funkcji czasu.

W praktyce diagnostycznej analiza widma pozwala na wykrycie subtelnych problemów, które są niewidoczne dla standardowych narzędzi programowych. Na przykład okresowe zakłócenia co kilkanaście sekund mogą wskazywać na działanie radaru lub pracę silnika elektrycznego w pobliskim urządzeniu przemysłowym. Analizator widma umożliwia również optymalny wybór kanału poprzez identyfikację tych części pasma, które mają najniższy poziom szumu tła. Należy pamiętać, że do przeprowadzenia wiarygodnej analizy widma niezbędna jest karta sieciowa obsługująca tryb monitora lub dedykowany analizator sprzętowy. Korzystanie z analizatora widma powinno być standardowym krokiem podczas projektowania nowej sieci oraz przy rozwiązywaniu problemów z wydajnością istniejącej infrastruktury.

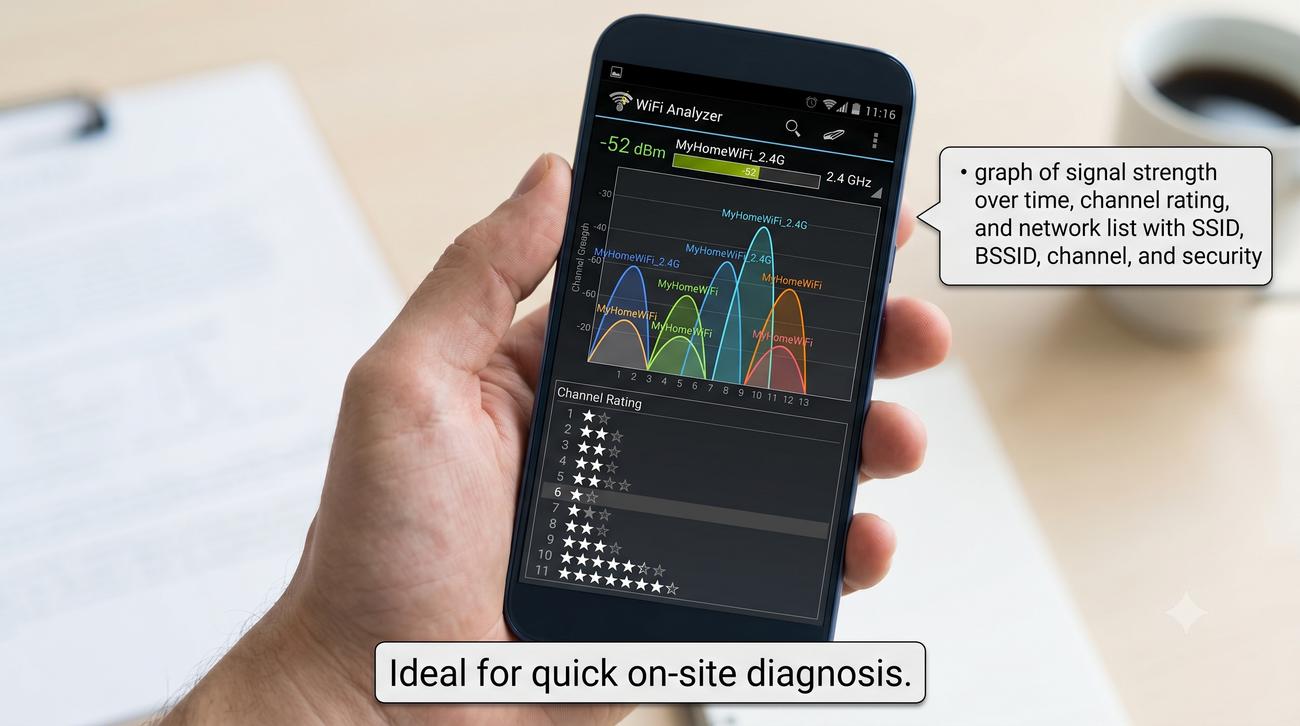

Aplikacja WiFi Analyzer na platformę Android jest doskonałym przykładem narzędzia, które przy minimalnych wymaganiach sprzętowych dostarcza zaskakująco wiele przydatnych informacji diagnostycznych. Mimo ograniczeń wynikających z korzystania z anteny i układu radiowego typowego smartfona, narzędzie to pozwala na szybką ocenę zajętości kanałów i identyfikację najbardziej zatłoczonych pasm. Funkcja Channel Rating ocenia jakość poszczególnych kanałów w skali od 0 do 10, biorąc pod uwagę liczbę sieci na danym kanale i siłę ich sygnału. Dla administratora pracującego w terenie aplikacja ta stanowi pierwsze narzędzie diagnostyczne, które pozwala na wstępną ocenę sytuacji przed użyciem bardziej zaawansowanego sprzętu.

Warto mieć świadomość ograniczeń tego typu narzędzi – smartfon nie jest w stanie dokładnie zmierzyć poziomu szumu tła ani wykryć interferencji nie-WiFi w sposób, w jaki robi to profesjonalny analizator widma. Mimo to do codziennych zadań, takich jak wybór optymalnego kanału po migracji do nowego biura czy sprawdzenie zasięgu po zmianie lokalizacji punktu dostępowego, aplikacja ta jest w zupełności wystarczająca. Funkcja wykresu sygnału w czasie pozwala na obserwację fluktuacji RSSI podczas poruszania się po budynku, co ułatwia identyfikację martwych stref. W połączeniu z notatkami z obserwacji, wyniki z WiFi Analyzer stanowią wartościowy wkład do dokumentacji technicznej sieci. Należy jednak zawsze traktować je z pewnym marginesem błędu i w razie wątpliwości weryfikować profesjonalnym sprzętem pomiarowym.

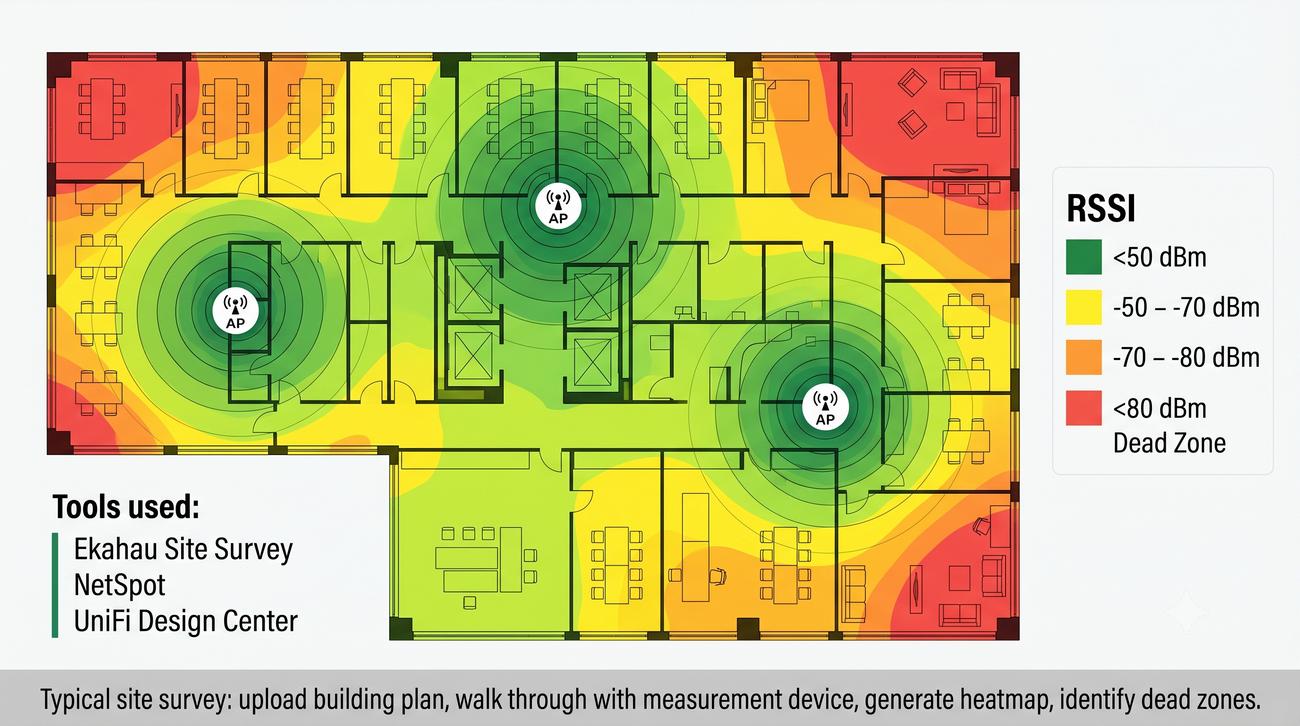

Proces site survey, czyli mapowania zasięgu sieci bezprzewodowej, jest niezbędnym etapem zarówno przy projektowaniu nowej instalacji, jak i przy audycie istniejącej infrastruktury WLAN. Wyróżniamy dwa podstawowe typy site survey: pasywny, w którym jedynie rejestrujemy istniejące sieci i poziom sygnału bez emitowania własnego ruchu, oraz aktywny, podczas którego generujemy ruch testowy w celu zmierzenia rzeczywistej przepustowości i opóźnień. Wynikiem site survey jest mapa cieplna (heatmap), która wizualizuje poziom sygnału, SNR, przepustowość czy liczbę retransmisji w poszczególnych obszarach. Profesjonalne narzędzia do site survey umożliwiają również symulację rozmieszczenia punktów dostępowych przed fizyczną instalacją, co pozwala na optymalizację projektu.

Podczas przeprowadzania site survey kluczowe znaczenie ma zachowanie odpowiedniej metodologii – punkty pomiarowe powinny być rozmieszczone regularnie, co 3 do 5 metrów, a pomiary należy wykonywać na wysokości typowego użytkowania urządzeń klienckich. W dużych obiektach, takich jak biurowce, szpitale czy hale produkcyjne, niezbędne jest uwzględnienie specyfiki konstrukcji budynku i materiałów użytych do budowy ścian i stropów. Wyniki site survey powinny być dokumentowane w formie raportu zawierającego nie tylko mapy cieplne, ale także zalecenia dotyczące optymalizacji i ewentualnych korekt. Regularne powtarzanie site survey co 12 do 24 miesięcy pozwala na bieżąco monitorować zmiany w środowisku radiowym i dostosowywać konfigurację sieci do nowych warunków. Zaniedbanie tego procesu jest jedną z najczęstszych przyczyn pogorszenia wydajności sieci WiFi w dłuższej perspektywie czasowej.

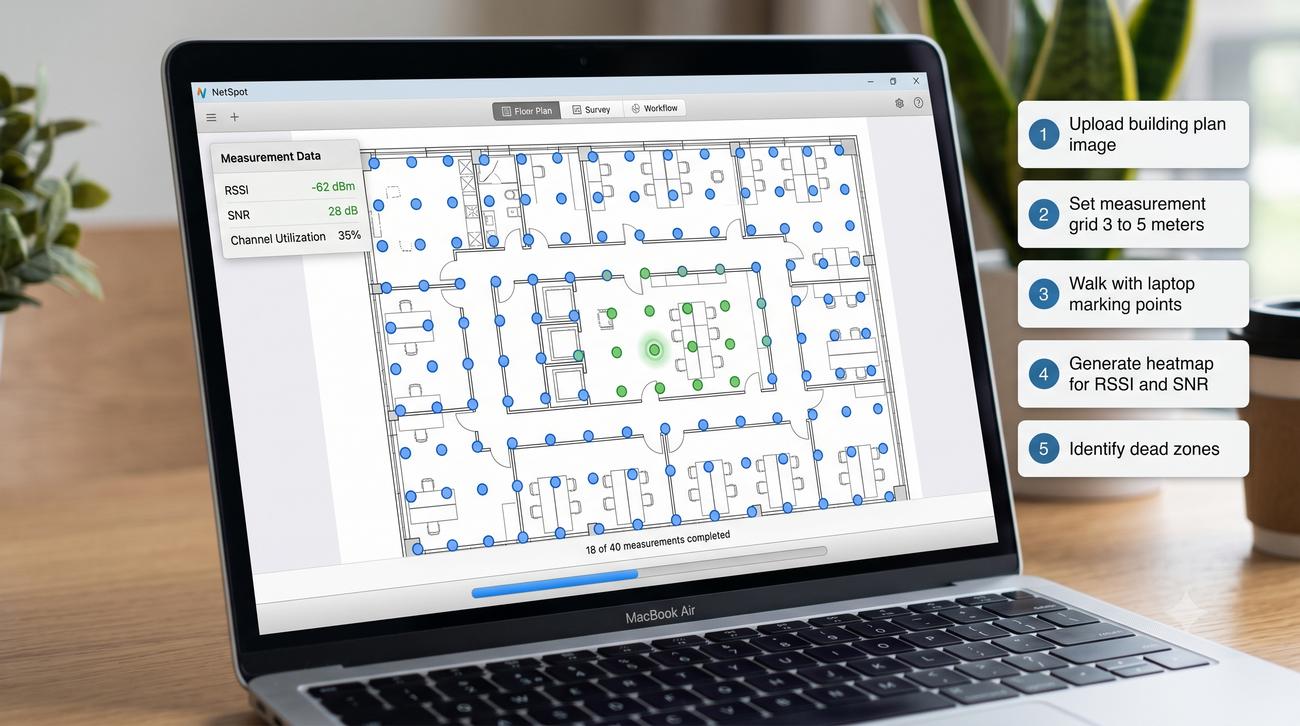

NetSpot jest jednym z bardziej przystępnych narzędzi do przeprowadzania site survey, szczególnie polecanym dla początkujących administratorów i małych zespołów IT. Proces rozpoczyna się od wgrania planu budynku w formacie obrazu lub PDF, co wymaga wcześniejszego przygotowania czytelnego rzutu kondygnacji z zaznaczonymi punktami charakterystycznymi. Ustawienie siatki pomiarowej z odstępami co 3 do 5 metrów jest kluczowe dla uzyskania wiarygodnej mapy cieplnej – zbyt rzadka siatka prowadzi do powstania nieprecyzyjnych map. Sam proces pomiarowy polega na przejściu z laptopem przez wszystkie zaplanowane punkty i odczekaniu kilku sekund w każdym z nich na stabilizację odczytu.

Po zebraniu danych NetSpot automatycznie interpoluje wartości pomiędzy punktami pomiarowymi, tworząc płynną mapę cieplną pokazującą poziom RSSI, SNR lub stosunek sygnału do szumu. Analiza uzyskanej mapy pozwala na szybką identyfikację martwych stref, obszarów o zbyt słabym sygnale oraz miejsc, w których dochodzi do nadmiernego nakładania się zasięgów sąsiednich punktów dostępowych. Warto pamiętać, że NetSpot w wersji darmowej ma pewne ograniczenia funkcjonalne, ale do podstawowych zadań diagnostycznych jest w pełni wystarczający. Dla zaawansowanych użytkowników dostępna jest wersja PRO oferująca dodatkowe funkcje, takie jak analiza interferencji czy raportowanie. Niezależnie od wybranej wersji, kluczowe jest zachowanie staranności podczas zbierania danych pomiarowych, ponieważ od tego zależy wiarygodność całego badania.

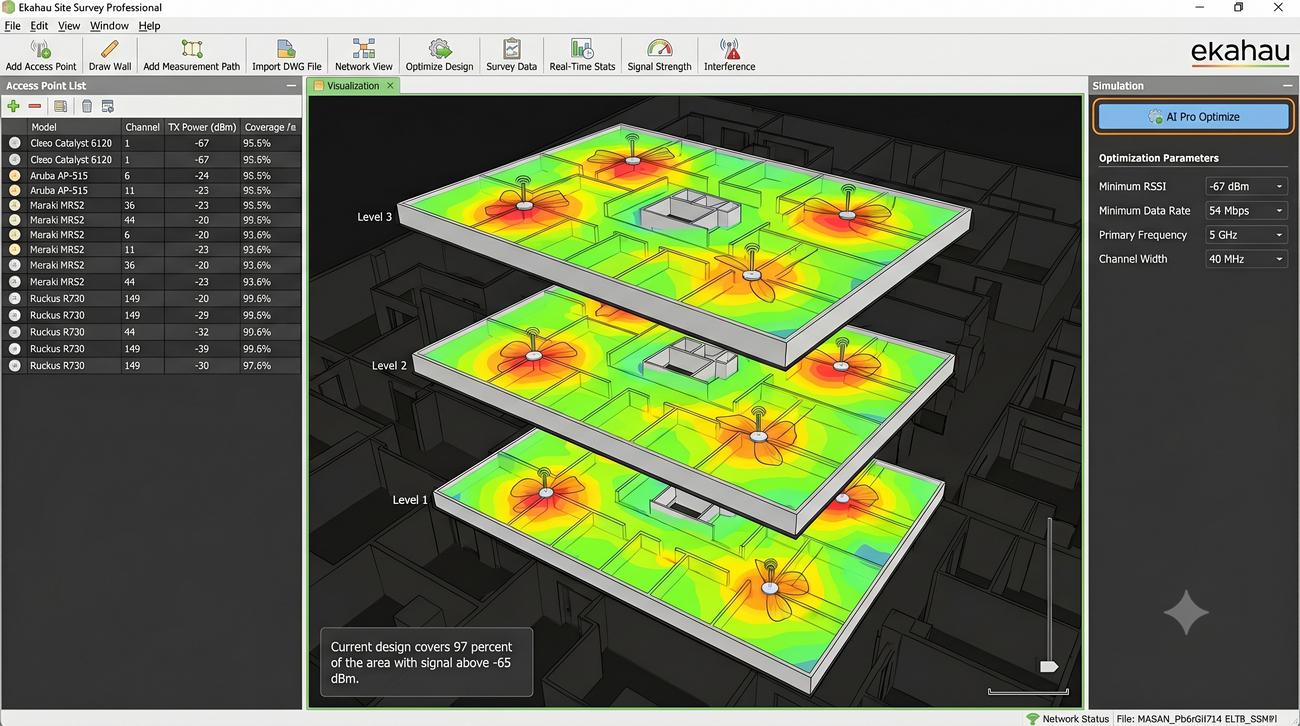

Ekahau Site Survey jest uznawany za złoty standard w profesjonalnym projektowaniu i diagnostyce sieci WiFi, oferując funkcjonalności niedostępne w żadnym innym narzędziu tej klasy. Oprogramowanie to umożliwia nie tylko przeprowadzenie rzeczywistego pomiaru, ale przede wszystkim zaawansowaną symulację propagacji sygnału z uwzględnieniem tłumienia przez różne materiały budowlane. Funkcja AI Pro automatycznie proponuje optymalne rozmieszczenie punktów dostępowych na podstawie zdefiniowanych wymagań dotyczących zasięgu, przepustowości i liczby obsługiwanych klientów. Ekahau obsługuje zaawansowane formaty planów architektonicznych, w tym pliki DWG, co jest nieocenione przy projektowaniu sieci w dużych obiektach komercyjnych.

Generowane przez Ekahau raporty są na tyle szczegółowe i profesjonalne, że stanowią standardowy załącznik do dokumentacji projektowej w branży IT. Oprogramowanie umożliwia symulację różnych scenariuszy, na przykład wpływu dodania nowego punktu dostępowego czy zmiany kanału na pokrycie całej sieci. W praktyce inżynierskiej Ekahau jest używane nie tylko do projektowania nowych instalacji, ale także do analizy istniejących sieci i optymalizacji ich parametrów pracy. Wsparcie dla najnowszych standardów, w tym WiFi 6 i 6E, sprawia, że narzędzie to pozostaje aktualne mimo szybkiego postępu technologicznego. Niewątpliwą wadą jest wysoka cena licencji, która jednak zwraca się w przypadku regularnego używania narzędzia w projektach komercyjnych.

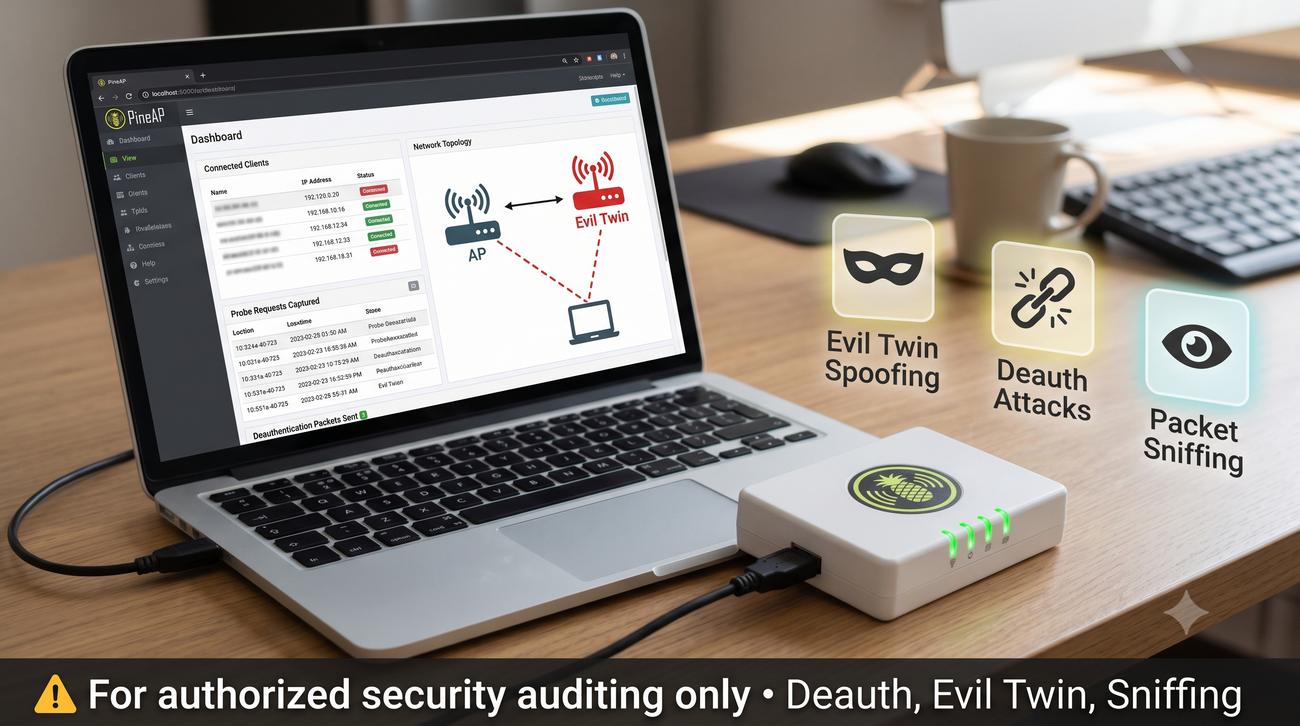

Wi-Fi Pineapple jest specjalistycznym urządzeniem przeznaczonym do testów penetracyjnych sieci bezprzewodowych, które zyskało dużą popularność zarówno wśród etycznych hakerów, jak i profesjonalnych administratorów bezpieczeństwa. Urządzenie to umożliwia przeprowadzanie ataków typu Evil Twin, polegających na utworzeniu fałszywego punktu dostępowego o identycznej nazwie jak legalna sieć, co pozwala na przechwytywanie ruchu niczego niespodziewających się użytkowników. Kolejną istotną funkcją jest możliwość wysyłania ramek deautoryzacyjnych (deauth), które zmuszają klientów do ponownego łączenia się z siecią, co może być wykorzystane do przechwycenia 4-way handshake. W rękach administratora sieci narzędzie to służy przede wszystkim do weryfikacji odporności infrastruktury na tego typu ataki.

Współczesne wersje Wi-Fi Pineapple, takie jak Nano czy Tetra, oferują zaawansowane funkcje, w tym możliwość tworzenia złożonych scenariuszy ataków z użyciem wbudowanych modułów. Profesjonalny audyt bezpieczeństwa z użyciem tego urządzenia powinien być przeprowadzany poza godzinami pracy, aby nie zakłócać działania produkcyjnej sieci. Warto pamiętać o aspektach prawnych – używanie Wi-Fi Pineapple do testowania sieci, do której nie mamy pisemnej zgody właściciela, jest nielegalne i może skutkować poważnymi konsekwencjami. Zrozumienie technik stosowanych przez atakujących jest kluczowe dla skutecznej ochrony własnej infrastruktury przed tego typu zagrożeniami. Regularne audyty bezpieczeństwa z użyciem narzędzi takich jak Wi-Fi Pineapple powinny być standardowym elementem polityki bezpieczeństwa w każdej organizacji.

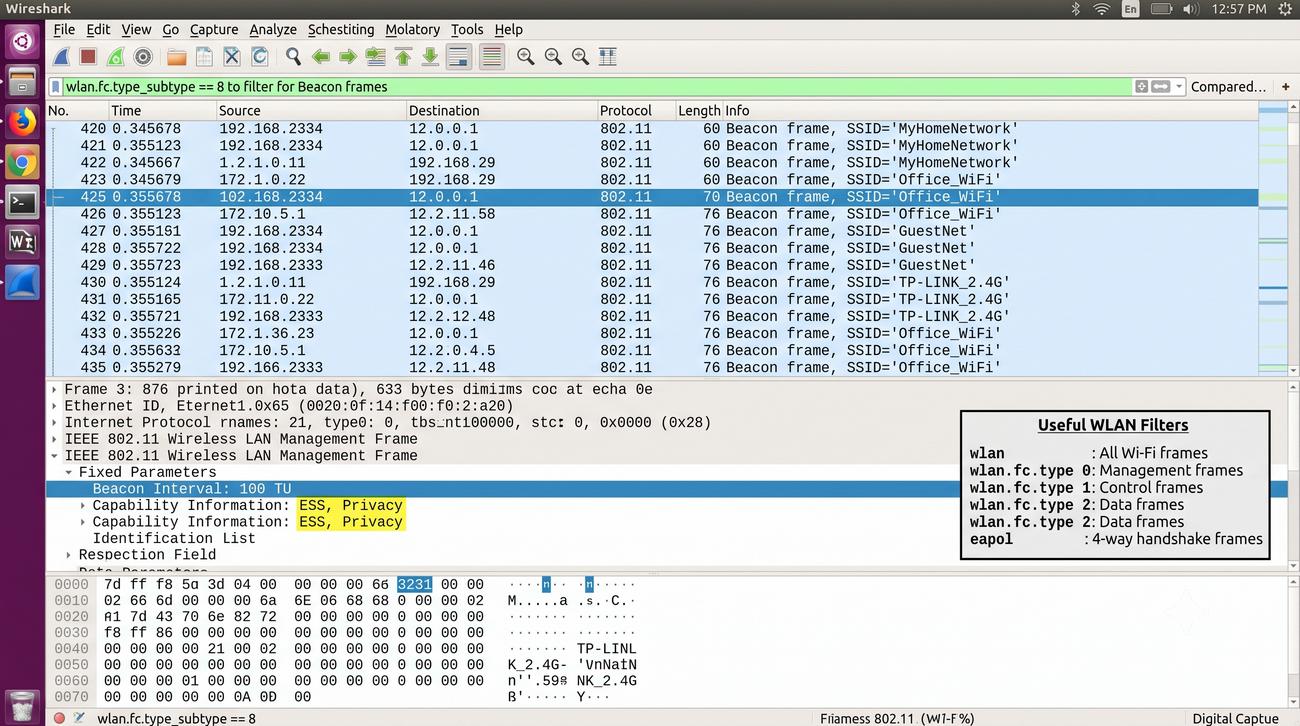

Wireshark w połączeniu z kartą sieciową pracującą w trybie monitora jest najpotężniejszym narzędziem do szczegółowej analizy ruchu w sieciach bezprzewodowych. Tryb monitora pozwala na przechwytywanie wszystkich ramek 802.11 w zasięgu odbiornika, a nie tylko tych adresowanych do naszej stacji, co daje pełny obraz aktywności w danym paśmie. Analiza ramek zarządzających, takich jak beacony, probe requesty i probe response, dostarcza informacji o wszystkich sieciach w okolicy, ich konfiguracji i obsługiwanych parametrach. Szczególnie wartościowa jest możliwość śledzenia 4-way handshake podczas procesu uwierzytelniania WPA2, co pozwala na diagnostykę problemów z łącznością.

W praktyce laboratoryjnej i produkcyjnej Wireshark umożliwia identyfikację problemów trudno wykrywalnych innymi narzędziami, takich jak nieprawidłowe negocjacje parametrów połączenia czy błędy w ramkach kontrolnych. Filtrowanie ruchu według typu ramki, adresu MAC czy protokołu wyższej warstwy pozwala na szybkie zawężenie analizy do interesującego nas obszaru. Przy diagnozowaniu problemów z wydajnością szczególnie przydatne jest generowanie statystyk rozmów i punktów dostępowych, które pokazują obciążenie poszczególnych stacji. Warto również wykorzystywać funkcję follow stream do odtworzenia całej sesji TCP na podstawie przechwyconych pakietów. Biegła znajomość Wiresharka jest jedną z kluczowych umiejętności wymaganych od administratora sieci WiFi na poziomie zaawansowanym.

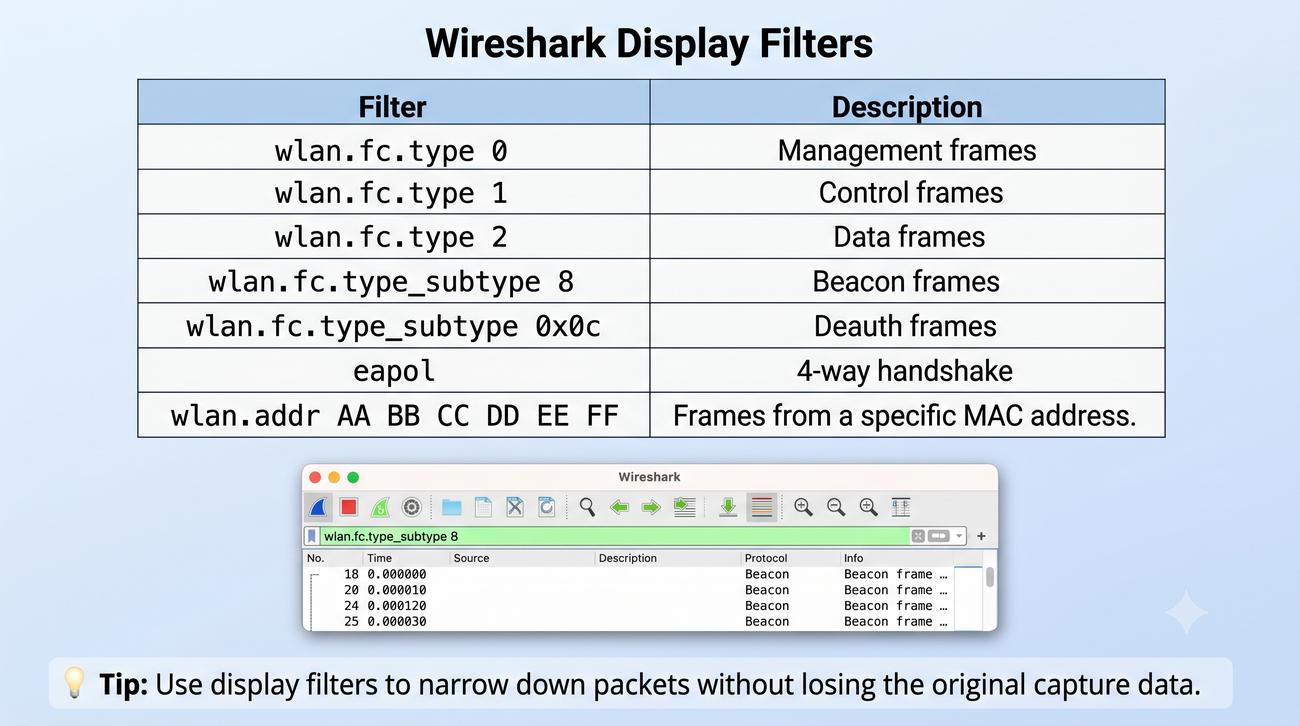

Skuteczne filtrowanie ruchu w Wiresharku jest kluczową umiejętnością, która pozwala na szybkie odnalezienie interesujących nas ramek wśród tysięcy pakietów przechwytywanych w ciągu kilku sekund. Filtry wyświetlania (display filters) działają na już przechwyconych danych i pozwalają na dynamiczną zmianę widoku bez utraty oryginalnego śladu, co jest ich główną zaletą. Filtry przechwytywania (capture filters) z kolei działają na poziomie drivera karty sieciowej i odrzucają pakiety przed ich zapisaniem, co zmniejsza rozmiar pliku i obciążenie procesora. W środowisku produkcyjnym zaleca się stosowanie filtrów przechwytywania do wstępnej selekcji ruchu, a następnie filtrów wyświetlania do szczegółowej analizy.

Zaawansowani użytkownicy Wiresharka tworzą własne profile filtrów dostosowane do konkretnych zadań, takich jak analiza ruchu VoIP czy diagnostyka problemów z uwierzytelnianiem. Filtry składane z użyciem operatorów logicznych, takich jak and, or i not, umożliwiają precyzyjne wskazanie interesującego nas zestawu pakietów. W przypadku sieci WLAN szczególnie przydatne są filtry oparte na adresach MAC, które pozwalają na wyizolowanie ruchu związanego z konkretnym klientem lub punktem dostępowym. Warto również znać składnię filtrów dla protokołu EAPOL, używanego w procesie uwierzytelniania w sieciach korporacyjnych. Praktyczna znajomość co najmniej kilkunastu najważniejszych filtrów znacząco przyspiesza proces diagnostyczny i zwiększa efektywność pracy z Wiresharkiem.

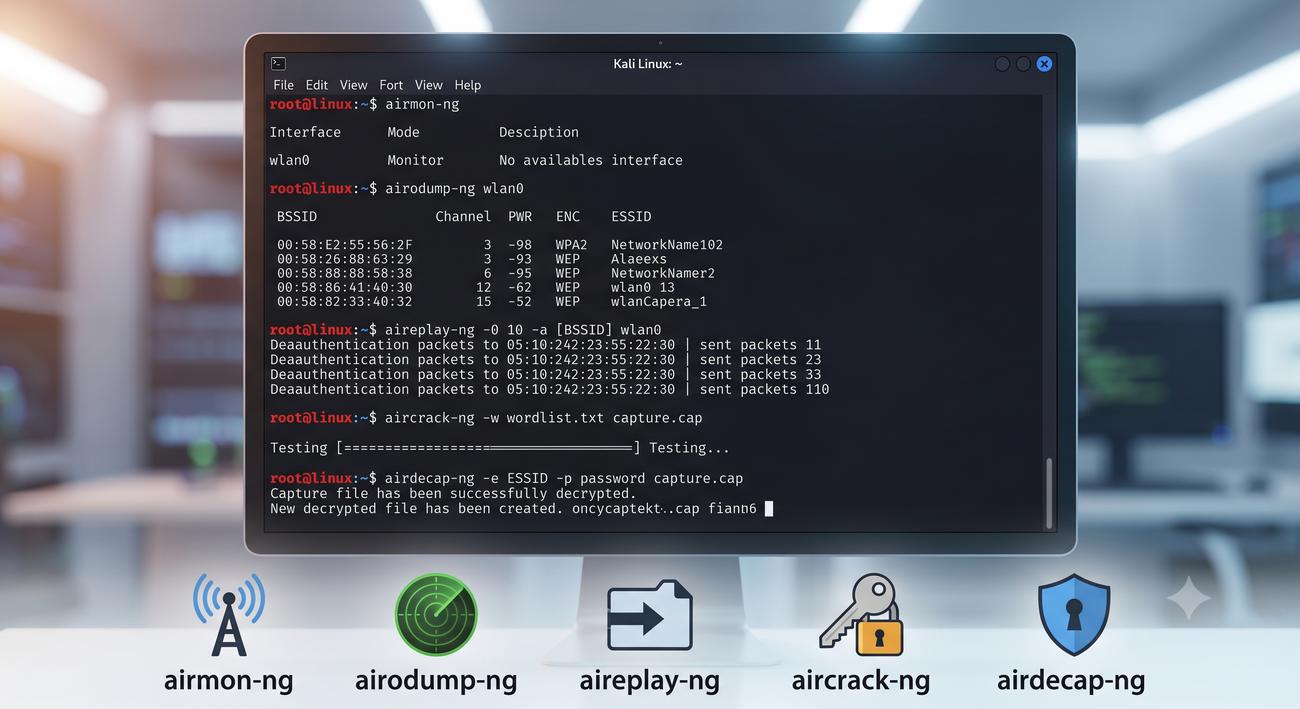

Zestaw narzędzi Aircrack-ng jest kompleksowym pakietem do testowania bezpieczeństwa sieci bezprzewodowych, wykorzystywanym zarówno przez etycznych hakerów, jak i przez administratorów do audytu własnych instalacji. Narzędzie airmon-ng służy do przełączania kart sieciowych w tryb monitora, który jest niezbędny do przechwytywania ramek nieadresowanych bezpośrednio do naszej stacji. Airodump-ng umożliwia skanowanie otoczenia w poszukiwaniu sieci WiFi oraz przechwytywanie ramek uwierzytelniających, co jest pierwszym krokiem w testowaniu zabezpieczeń. Kolejne narzędzia, takie jak aireplay-ng, pozwalają na aktywne wstrzykiwanie ramek do sieci, w tym ramek deautoryzacyjnych i ARP replay.

W kontekście edukacyjnym i laboratoryjnym Aircrack-ng jest doskonałym narzędziem do zrozumienia, jak działają mechanizmy zabezpieczeń sieci bezprzewodowych i jakie są ich słabe strony. Należy jednak bezwzględnie przestrzegać zasad etycznego używania tych narzędzi – wszelkie testy należy przeprowadzać wyłącznie na własnej infrastrukturze lub za pisemną zgodą właściciela sieci. Współczesne standardy zabezpieczeń, takie jak WPA3, wprowadziły mechanizmy utrudniające ataki słownikowe na hasła, co wymusza na administratorach stosowanie silnych i unikalnych haseł. Znajomość narzędzi z pakietu Aircrack-ng jest wymagana na wielu egzaminach certyfikacyjnych z zakresu bezpieczeństwa sieci bezprzewodowych. Regularne testowanie własnej sieci przy użyciu tych narzędzi pozwala na wczesne wykrycie podatności i wdrożenie odpowiednich zabezpieczeń.

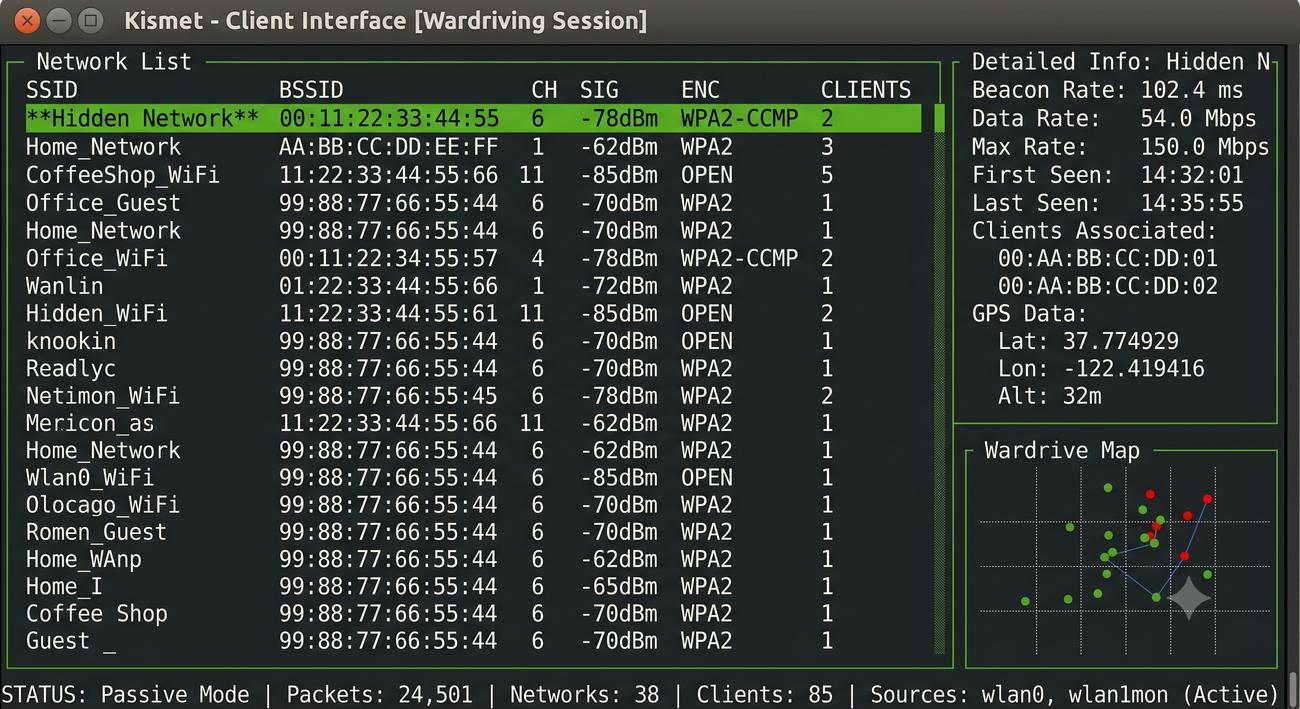

Kismet jest zaawansowanym snifferem sieci bezprzewodowych, który wyróżnia się na tle innych narzędzi zdolnością do pracy w trybie całkowicie pasywnym, bez emitowania jakiegokolwiek sygnału. Ta cecha czyni go niezastąpionym w sytuacjach, gdy chcemy przeprowadzić analizę środowiska bez ujawniania swojej obecności, na przykład podczas testów bezpieczeństwa. Unikalną funkcją Kismeta jest możliwość wykrywania ukrytych sieci WiFi, które nie emitują identyfikatora SSID w ramkach beacon – narzędzie to jest w stanie wywnioskować nazwę sieci z ramek probe request i probe response. Kismet obsługuje jednoczesną pracę na wielu interfejsach sieciowych, co pozwala na monitorowanie różnych pasm i kanałów w tym samym czasie.

Integracja Kismeta z odbiornikami GPS umożliwia prowadzenie wardrivlingu, czyli mapowania sieci WiFi wraz z ich lokalizacją geograficzną, co jest przydatne przy planowaniu rozwoju sieci miejskich i kampusowych. Narzędzie to potrafi również rejestrować i analizować ramki ze standardów innych niż 802.11, w tym Bluetooth i ZigBee, co daje pełniejszy obraz widma radiowego. W środowisku laboratoryjnym Kismet jest często używany jako narzędzie do demonstracji zasad działania protokołów bezprzewodowych i mechanizmów wykrywania sieci. Warto zaznaczyć, że Kismet wymaga systemu Linux lub macOS i nie jest dostępny na platformę Windows w pełni funkcjonalnej wersji. Dla administratorów sieci WiFi znajomość Kismeta stanowi wartościowe uzupełnienie warsztatu diagnostycznego, szczególnie w kontekście analizy bezpieczeństwa.

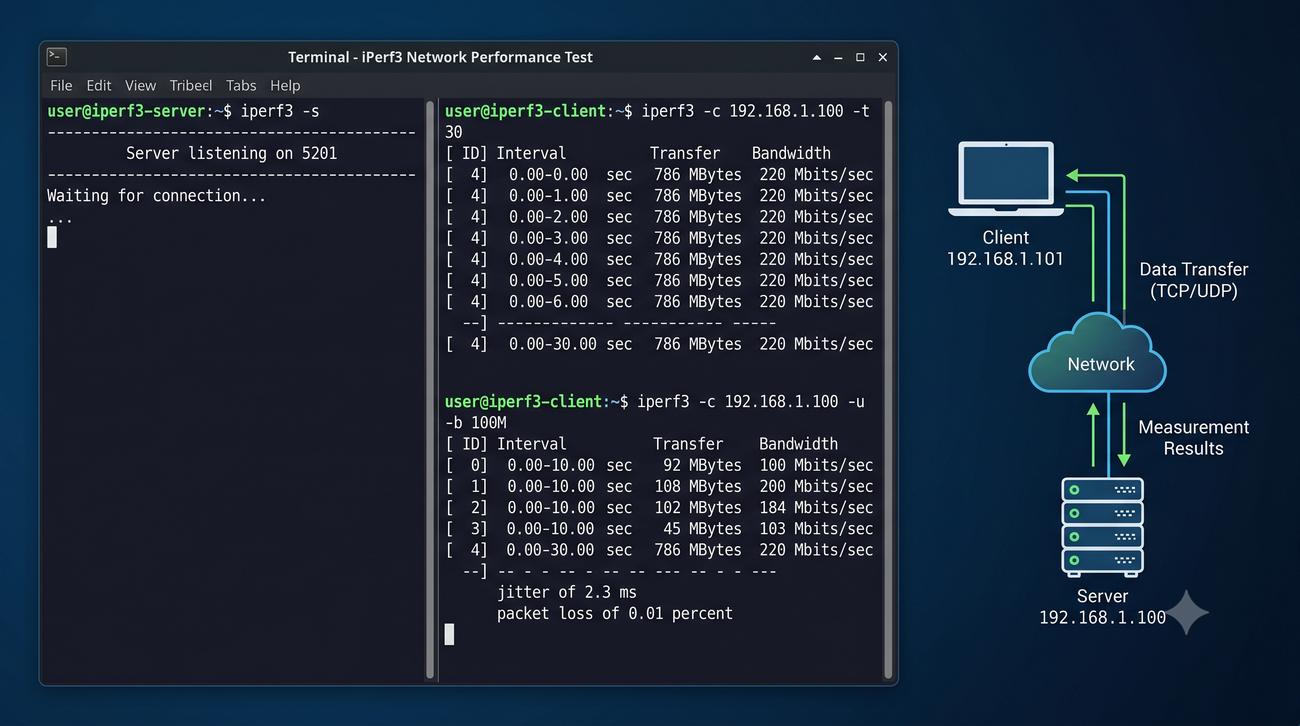

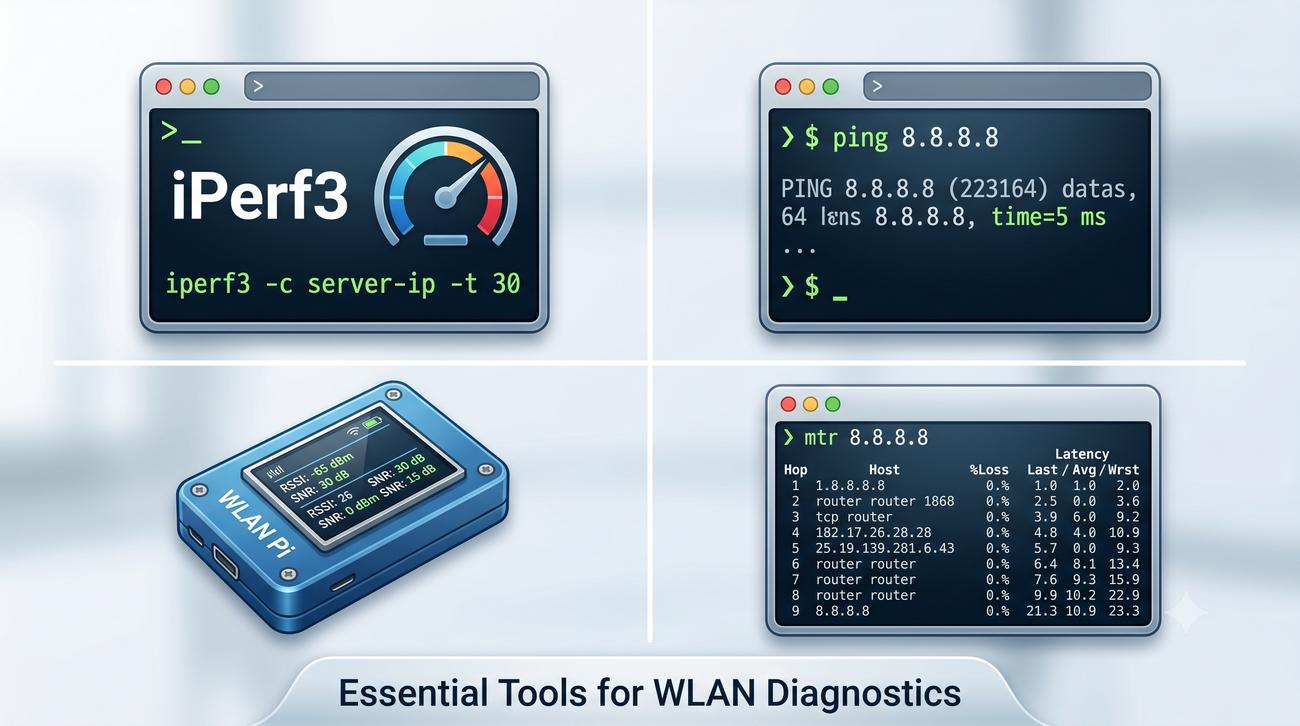

Narzędzie iPerf3 jest standardem de facto w branży telekomunikacyjnej do pomiaru przepustowości sieci, a jego znajomość jest wymagana na większości egzaminów certyfikacyjnych z zakresu sieci komputerowych. Działając w modelu klient-serwer, iPerf3 generuje kontrolowany strumień danych i na podstawie jego transmisji oblicza rzeczywistą przepustowość, straty pakietów oraz jitter. W teście TCP narzędzie automatycznie dostosowuje szybkość nadawania do warunków w sieci, co pozwala zmierzyć maksymalną dostępną przepustowość dla tego protokołu. Test UDP z kolei pozwala na zadanie konkretnej szybkości nadawania i sprawdzenie, ile z tych danych dociera do celu oraz z jakim opóźnieniem.

W praktyce diagnostycznej sieci WiFi testy iPerf3 należy przeprowadzać wielokrotnie, w różnych porach dnia i przy różnym obciążeniu sieci, aby uzyskać reprezentatywny obraz wydajności. Szczególnie wartościowe jest wykonywanie testów w obu kierunkach jednocześnie (tryb dwukierunkowy z flagą --bidir), co pozwala wykryć asymetrię przepustowości. Aby wyniki były miarodajne, serwer iPerf3 powinien być podłączony do sieci przewodowej, a klient do sieci WiFi – wtedy mierzymy rzeczywistą wydajność łącza bezprzewodowego. Należy pamiętać o ustawieniu odpowiedniego czasu trwania testu, minimum 30 sekund, aby wyniki były stabilne i powtarzalne. Interpretacja wyników iPerf3 wymaga zrozumienia różnicy między przepustowością warstwy fizycznej a rzeczywistym throughputem, który uwzględnia narzuty wszystkich protokołów pośredniczących.

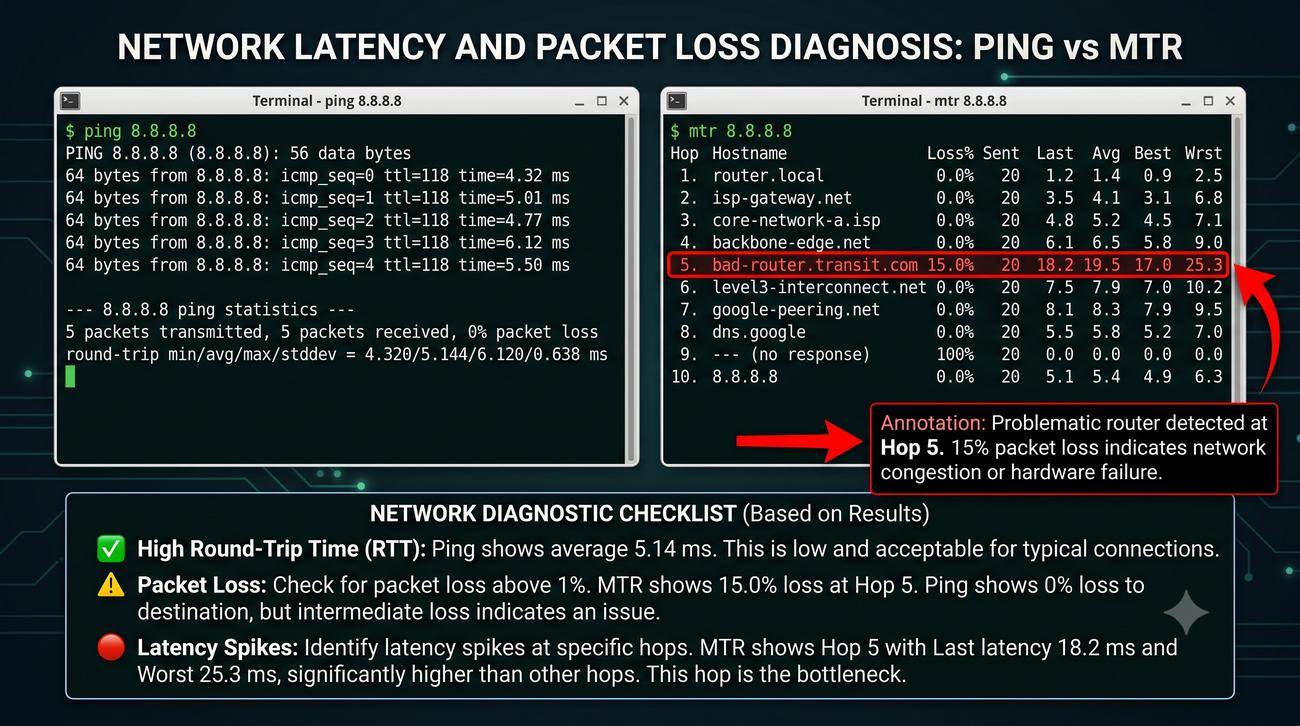

Narzędzia ping i traceroute, mimo swojej pozornej prostoty, pozostają jednymi z najczęściej używanych w codziennej praktyce każdego administratora sieci, niezależnie od specjalizacji. Ping mierzy czas odpowiedzi (RTT) i straty pakietów, co w kontekście sieci WiFi pozwala na szybką ocenę jakości łącza między stacją kliencką a bramą domyślną lub serwerem docelowym. Warto pamiętać, że wysoki RTT w sieci WiFi nie zawsze oznacza problem z samym łączem radiowym – przyczyną mogą być przeciążone bufory punktu dostępowego lub problemy w sieci szkieletowej. Standardowy ping wysyła pakiety ICMP, które mogą mieć niższy priorytet niż ruch danych, dlatego do miarodajnego testu zaleca się użycie pinga z różnymi rozmiarami pakietów.

MTR (My TraceRoute) łączy w sobie funkcjonalność pinga i traceroute, pokazując opóźnienia i straty na każdym hopie na trasie do celu, co jest nieocenione przy diagnozowaniu problemów z routingiem. W sieciach bezprzewodowych MTR może ujawnić, że problem nie leży po stronie WiFi, ale na przykład w przeciążonym łączu internetowym lub wadliwym przełączniku. Podczas analizy wyników MTR należy zwracać uwagę na skoki opóźnienia między kolejnymi hopami, które wskazują na węzeł odpowiedzialny za opóźnienie. Regularne wykonywanie testów ping i MTR i zapisywanie ich wyników do bazy danych pozwala na tworzenie trendów i wczesne wykrywanie degradacji wydajności sieci. Te proste narzędzia, używane systematycznie, mogą znacząco skrócić czas diagnozy wielu powszechnych problemów sieciowych.

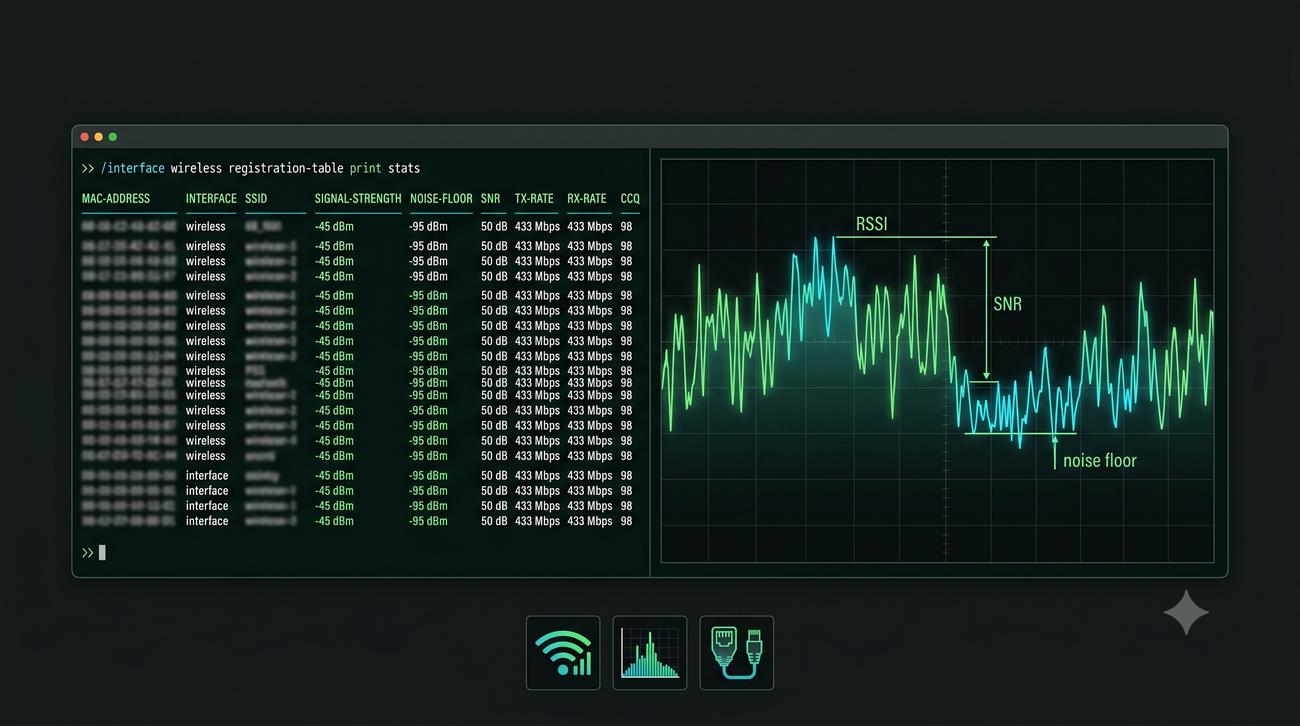

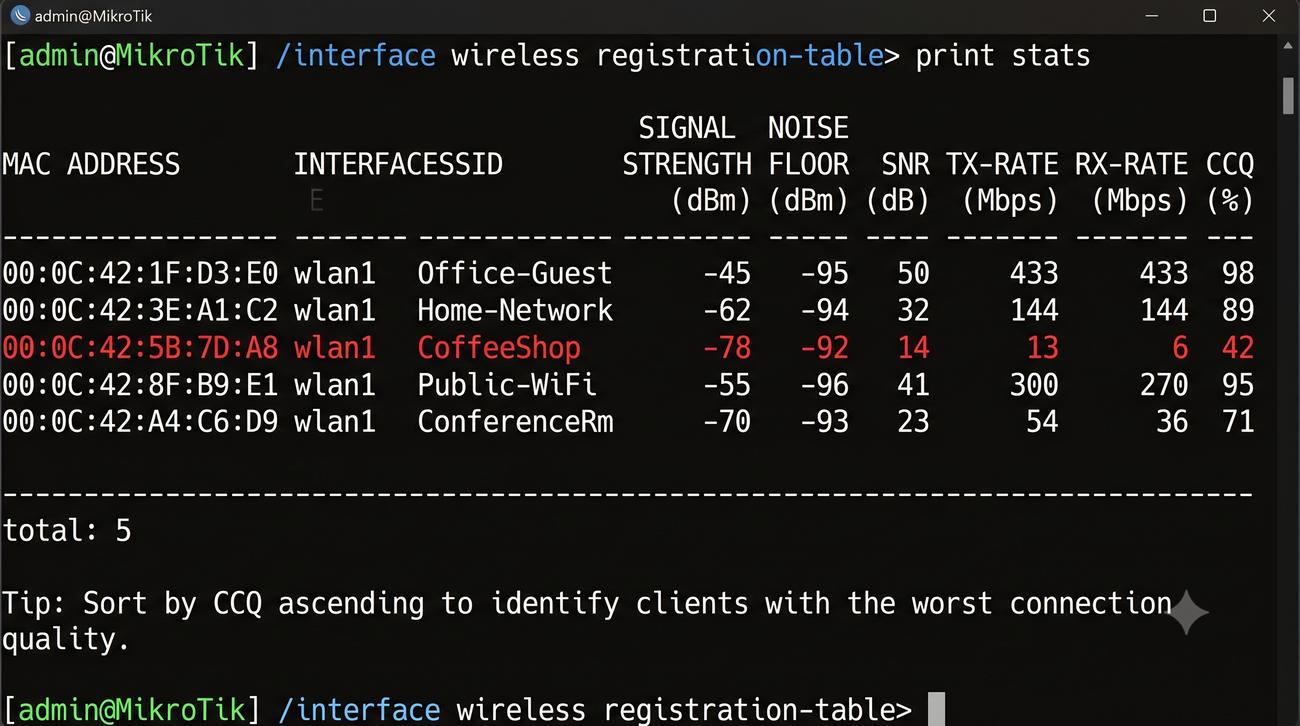

Polecenie /interface wireless registration-table print stats jest podstawowym narzędziem diagnostycznym w urządzeniach MikroTik, dostarczającym kompleksowych informacji o każdym kliencie podłączonym do interfejsu bezprzewodowego. Lista zarejestrowanych klientów zawiera kluczowe parametry, takie jak adres MAC, użyty interfejs, identyfikator SSID, poziom RSSI, noise floor oraz wyliczony SNR, co pozwala na błyskawiczną ocenę jakości łącza każdego klienta. Szczególnie wartościowa jest kolumna CCQ, która w jednej liczbie podsumowuje ogólną jakość połączenia, uwzględniając retransmisje i opóźnienia. W praktyce produkcyjnej administrator często sortuje listę według wartości CCQ rosnąco, aby szybko zidentyfikować klientów z najgorszą jakością połączenia.

Analiza kolumny tx-rate i rx-rate pozwala stwierdzić, czy klient korzysta z optymalnej modulacji, czy też z powodu złych warunków radiowych został zmuszony do przejścia na niższy indeks MCS. W przypadku problemów z konkretnym klientem warto sprawdzić również kolumnę packets i retries, która pokazuje stosunek liczby retransmisji do całkowitej liczby wysłanych pakietów. Polecenie registration-table można dodatkowo filtrować za pomocą parametru where, na przykład do wyświetlenia tylko klientów z CCQ poniżej 80%. Regularne monitorowanie tej tablicy i archiwizowanie jej zawartości umożliwia wykrywanie trendów i identyfikację klientów powodujących systematyczne problemy. W dużych sieciach z wieloma punktami dostępowymi zaleca się scentralizowane zbieranie tych danych przez system monitorujący, taki jak The Dude czy Zabbix.

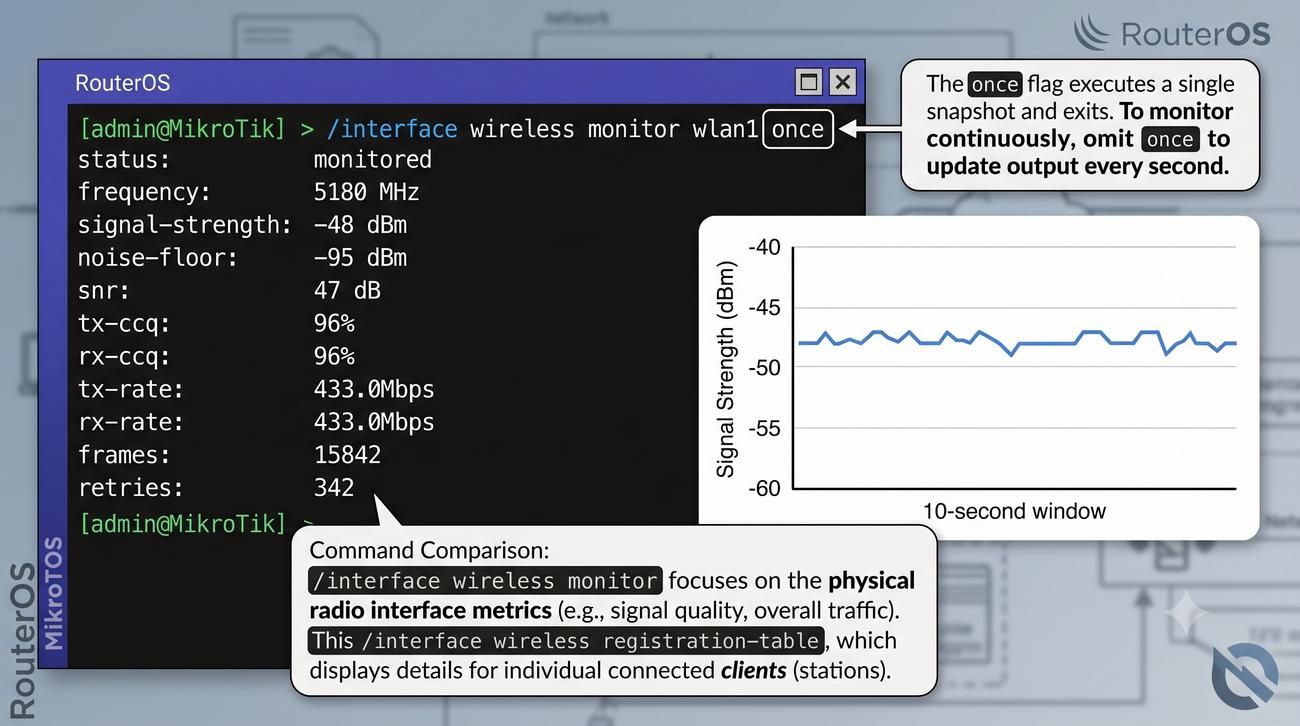

Polecenie /interface wireless monitor wlan1 jest narzędziem do obserwacji interfejsu radiowego w czasie rzeczywistym, dostarczającym dynamicznych informacji o bieżącym stanie łącza. W przeciwieństwie do registration-table, które pokazuje zagregowane dane dla wszystkich klientów, monitor skupia się na parametrach samego interfejsu radiowego, takich jak wykorzystywana częstotliwość, aktualny poziom sygnału i szumu tła. Dzięki odświeżaniu w czasie rzeczywistym administrator może obserwować zmiany parametrów podczas poruszania się klientem po budynku lub podczas występowania interferencji. Wartość SNR wyświetlana w monitorze jest szczególnie przydatna przy strojeniu anten i optymalizacji lokalizacji punktów dostępowych.

Polecenie to ujawnia również liczbę ramek przesłanych i retransmitowanych w bieżącej sesji, co pozwala na szybką ocenę, czy na danym interfejsie występują problemy z transmisją. Monitorowanie w trybie ciągłym (bez parametru once) jest przydatne podczas wykonywania zmian konfiguracyjnych na żywo, na przykład przy zmianie kanału czy mocy nadawania. W praktyce inżynierskiej zaleca się uruchomienie monitora na kilka minut przed i po zmianie konfiguracji, aby ocenić jej wpływ na jakość łącza. W przypadku środowisk z wieloma interfejsami radiowymi należy monitorować każdy z nich osobno, co może być uciążliwe, ale dostarcza niezbędnych danych do optymalizacji. Warto zapamiętać składnię monitora dla interfejsów w trybie bridge, gdzie zamiast nazwy interfejsu podaje się nazwę interfejsu bezprzewodowego wirtualnego.

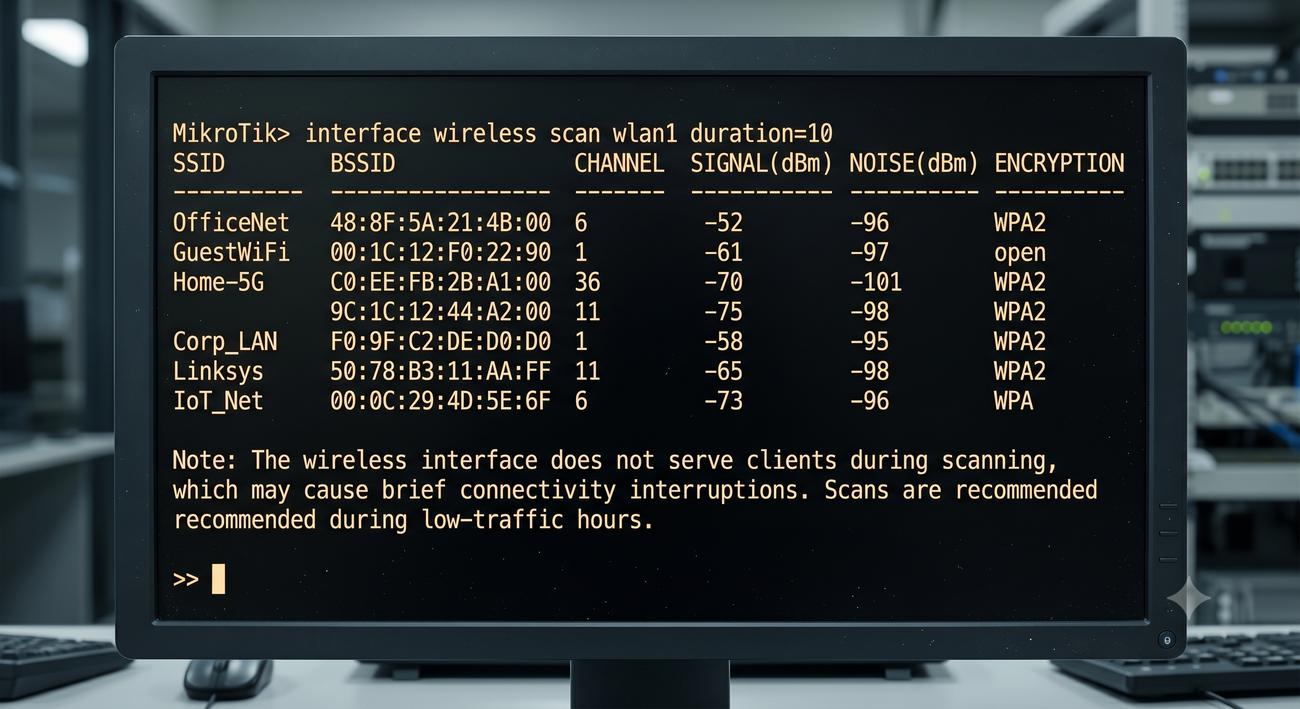

Funkcja skanowania dostępnych sieci WiFi w RouterOS jest realizowana poleceniem /interface wireless scan wlan1, które w ciągu kilku sekund dostarcza pełną listę sieci w zasięgu danego interfejsu radiowego. Wynik skanowania zawiera nie tylko podstawowe informacje, takie jak SSID, BSSID i kanał, ale także szczegóły dotyczące zabezpieczeń, obsługiwanych szybkości transmisji i typu sieci. Dla administratora projektującego sieć w nowej lokalizacji jest to pierwsze i najważniejsze narzędzie do oceny zagęszczenia sieci w danym paśmie. Możliwość ustawienia czasu skanowania pozwala na dostosowanie dokładności do potrzeb – dłuższy czas skanowania daje pełniejszy obraz sieci o słabszym sygnale.

W praktyce produkcyjnej skanowanie jest niezbędne przy wyborze optymalnego kanału, szczególnie w gęsto zaludnionych obszarach, gdzie na jednym kanale może pracować kilkanaście sieci sąsiedzkich. RouterOS umożliwia również skanowanie tylko wybranego pasma lub zakresu kanałów, co przyspiesza proces w przypadku, gdy wiemy, jakiego pasma chcemy użyć. Wyniki skanowania można wyeksportować i przeanalizować w arkuszach kalkulacyjnych, co ułatwia porównanie różnych lokalizacji i podjęcie decyzji o wyborze kanału. Należy pamiętać, że podczas skanowania interfejs radiowy nie obsługuje klientów, co może powodować chwilowe przerwy w łączności. Dlatego skanowanie w środowisku produkcyjnym powinno być wykonywane w godzinach najmniejszego ruchu lub na interfejsie redundantnym.

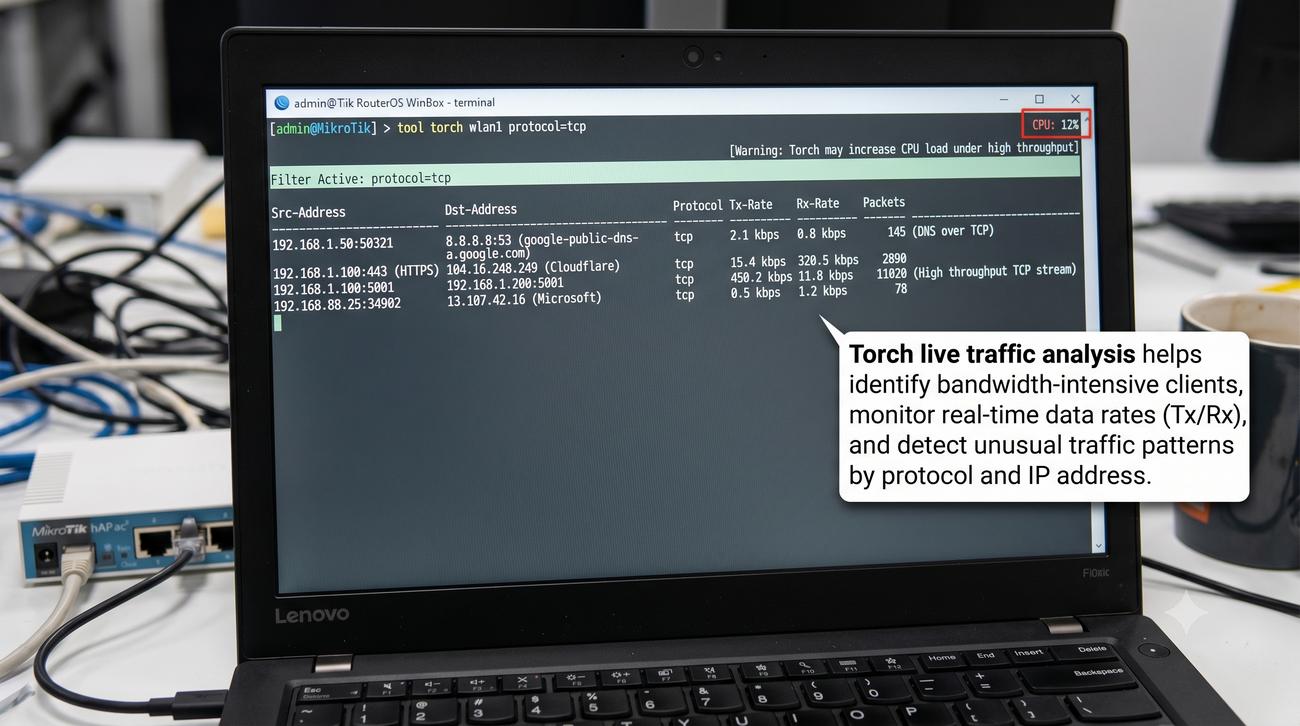

Narzędzie Torch w RouterOS jest wbudowanym snifferem pakietów, który umożliwia analizę ruchu sieciowego w czasie rzeczywistym z podziałem na adresy źródłowe i docelowe, protokoły oraz szybkość transmisji. W odróżnieniu od zewnętrznych narzędzi, takich jak Wireshark, Torch jest w pełni zintegrowany z systemem operacyjnym RouterOS i nie wymaga dodatkowego sprzętu ani konfiguracji. Narzędzie to jest szczególnie przydatne do szybkiej identyfikacji klientów generujących największy ruch, co pozwala na wykrycie nieautoryzowanych aplikacji lub urządzeń. Torch wyświetla dane w czytelnym interfejsie tekstowym z automatycznym odświeżaniem, co ułatwia obserwację zmian w ruchu w odpowiedzi na wykonywane działania.

W praktyce diagnostycznej Torch jest często używany do weryfikacji, czy ruch z określonego VLANu lub do określonego serwera faktycznie przechodzi przez dany interfejs. Możliwość filtrowania według adresu IP, portu TCP/UDP i protokołu pozwala na precyzyjne zawężenie analizy do interesującego nas strumienia danych. W przypadku sieci WiFi narzędzie to umożliwia sprawdzenie, czy klient o słabej wydajności generuje dużą liczbę małych pakietów, co może wskazywać na problem z aplikacją, a nie z samym łączem radiowym. Torch może być również używany do wykrywania nieprawidłowości w ruchu, takich jak nadmierna liczba zapytań ARP czy próby skanowania portów. Należy jednak pamiętać, że Torch obciąża procesor routera, szczególnie przy dużej przepustowości, co ogranicza jego użyteczność w sieciach o bardzo dużym ruchu.

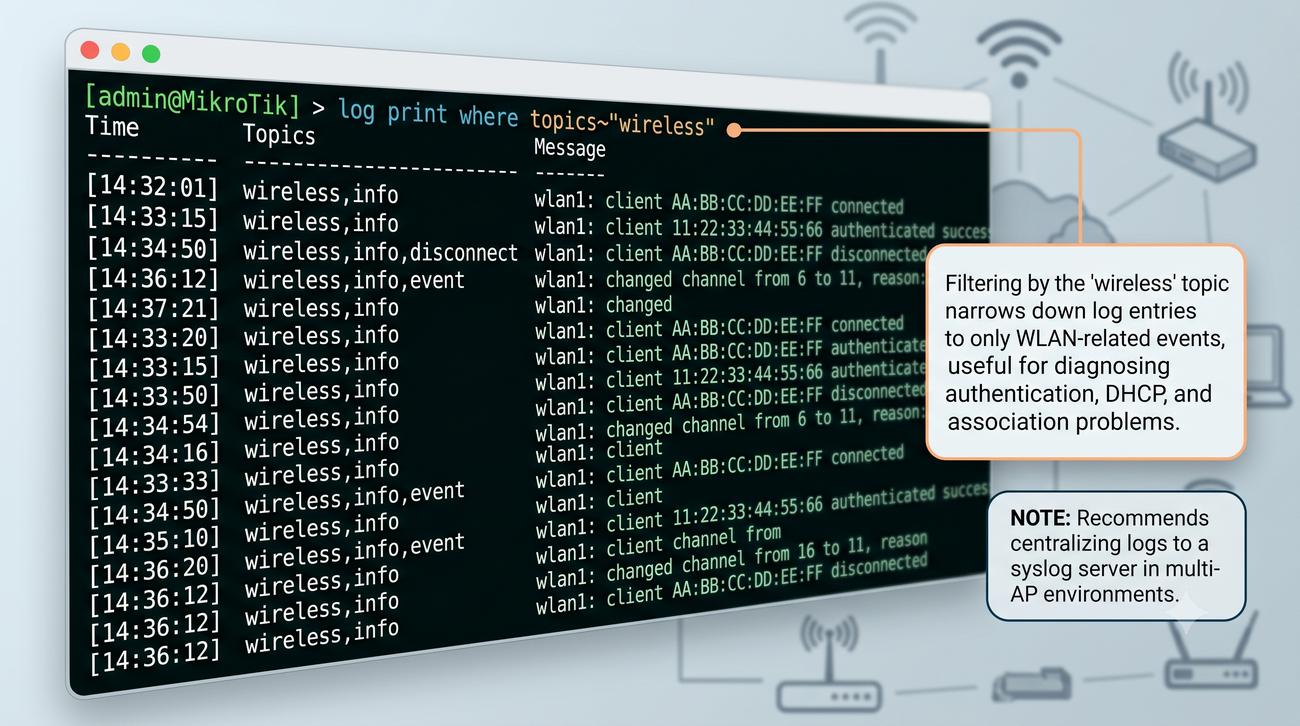

System logowania w RouterOS jest niezwykle rozbudowany i pozwala na rejestrowanie zdarzeń z praktycznie każdego podsystemu routera, co czyni go potężnym narzędziem diagnostycznym. Polecenie /log print wyświetla wszystkie zarejestrowane zdarzenia, ale w praktyce produkcyjnej najczęściej używa się filtrowania według tematów (topics) dla zawężenia wyników do interesującej nas kategorii. Filtrowanie logów według tematu wireless pozwala na wyświetlenie tylko zdarzeń związanych z siecią bezprzewodową, takich jak asocjacja klientów, autoryzacja, zmiany kanału czy błędy transmisji. W środowisku z wieloma punktami dostępowymi scentralizowane zbieranie logów na serwerze syslog znacząco ułatwia analizę i korelację zdarzeń z różnych urządzeń.

Przy diagnozowaniu problemów z łącznością klientów kluczowe jest sprawdzenie logów z okresu, gdy problem wystąpił, ponieważ często zawierają one bezpośrednią informację o przyczynie odrzucenia połączenia. RouterOS umożliwia ustawienie różnych poziomów szczegółowości logowania, od krytycznych błędów po szczegółowe informacje debugowania, co pozwala na dostosowanie ilości danych do potrzeb diagnostycznych. W przypadku problemów z uwierzytelnianiem WPA2 należy szukać w logach wpisów związanych z 4-way handshake i ewentualnymi błędami MIC (Message Integrity Code). Regularne przeglądanie logów, nawet przy braku zgłoszonych problemów, pozwala na wykrycie potencjalnych zagrożeń, takich jak nieudane próby logowania czy próby ataków. Automatyzacja analizy logów za pomocą skryptów i systemów monitorujących jest zalecana w sieciach o dużym natężeniu ruchu.

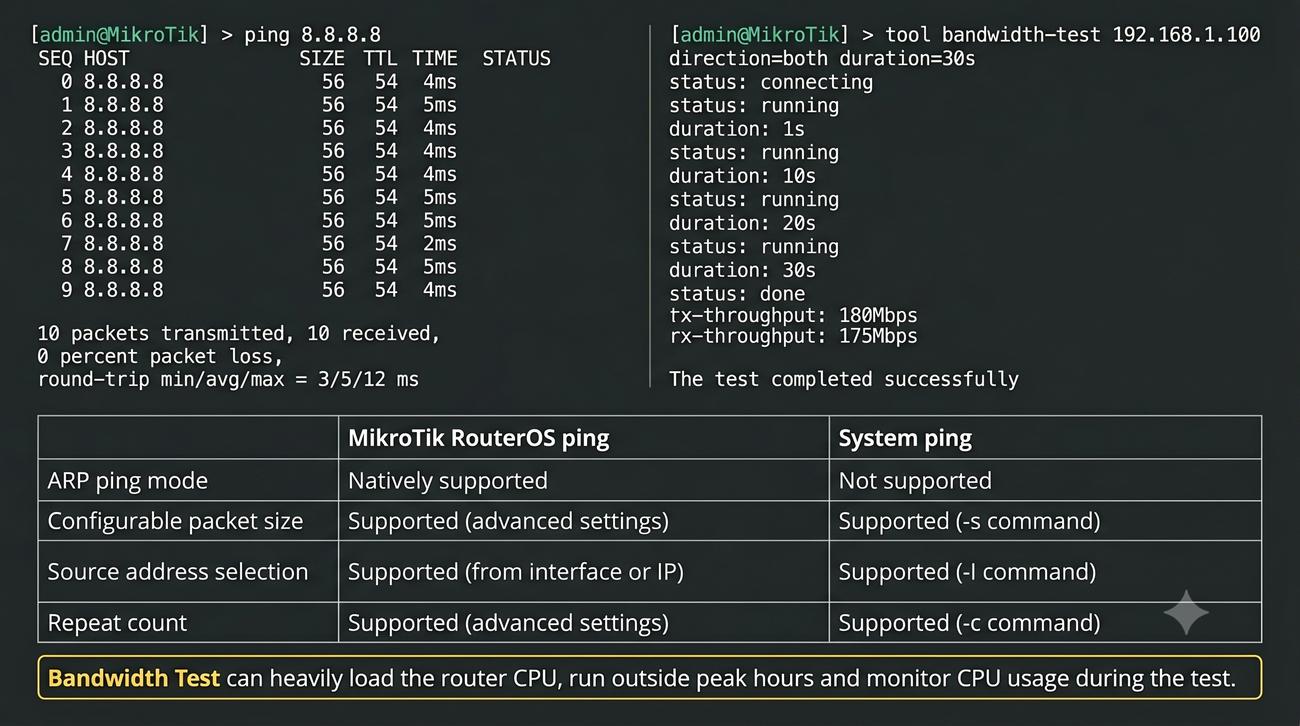

Wbudowane narzędzia ping i bandwidth test w RouterOS stanowią podstawowy zestaw do testowania łączności i przepustowości bez konieczności uruchamiania zewnętrznych serwerów. Polecenie /ping w RouterOS oferuje więcej opcji niż standardowy ping systemowy, w tym możliwość ustawienia interwału między pakietami, rozmiaru pakietu, liczby powtórzeń oraz adresu źródłowego. Dla zaawansowanej diagnostyki RouterOS umożliwia również pingowanie z użyciem interfejsu ARP, co pozwala na sprawdzenie łączności z urządzeniami w tej samej podsieci bez konieczności posiadania adresu IP. Narzędzie bandwidth test (polecenie /tool bandwidth-test) jest z kolei dedykowanym rozwiązaniem MikroTika do pomiaru przepustowości między dwoma urządzeniami z systemem RouterOS.

Bandwidth test w RouterOS różni się od iPerf3 tym, że domyślnie testuje przepustowość w obu kierunkach jednocześnie (chyba że użyjemy parametru direction=tx lub rx). Test TCP w bandwidth test mierzy maksymalną przepustowość z uwzględnieniem mechanizmów kontroli przeciążenia, natomiast test UDP pozwala na bardziej agresywne obciążenie łącza i pomiar strat. W praktyce produkcyjnej bandwidth test powinien być uruchamiany z ostrożnością, ponieważ może znacząco obciążyć procesor routera i wpłynąć na jakość obsługi ruchu produkcyjnego. Zaleca się wykonywanie testów poza godzinami szczytu i monitorowanie obciążenia CPU podczas trwania testu. Wyniki bandwidth testu należy porównywać z wynikami uzyskanymi z innych narzędzi, takich jak iPerf3, aby wykluczyć wpływ specyficznych mechanizmów implementacyjnych na mierzone wartości.

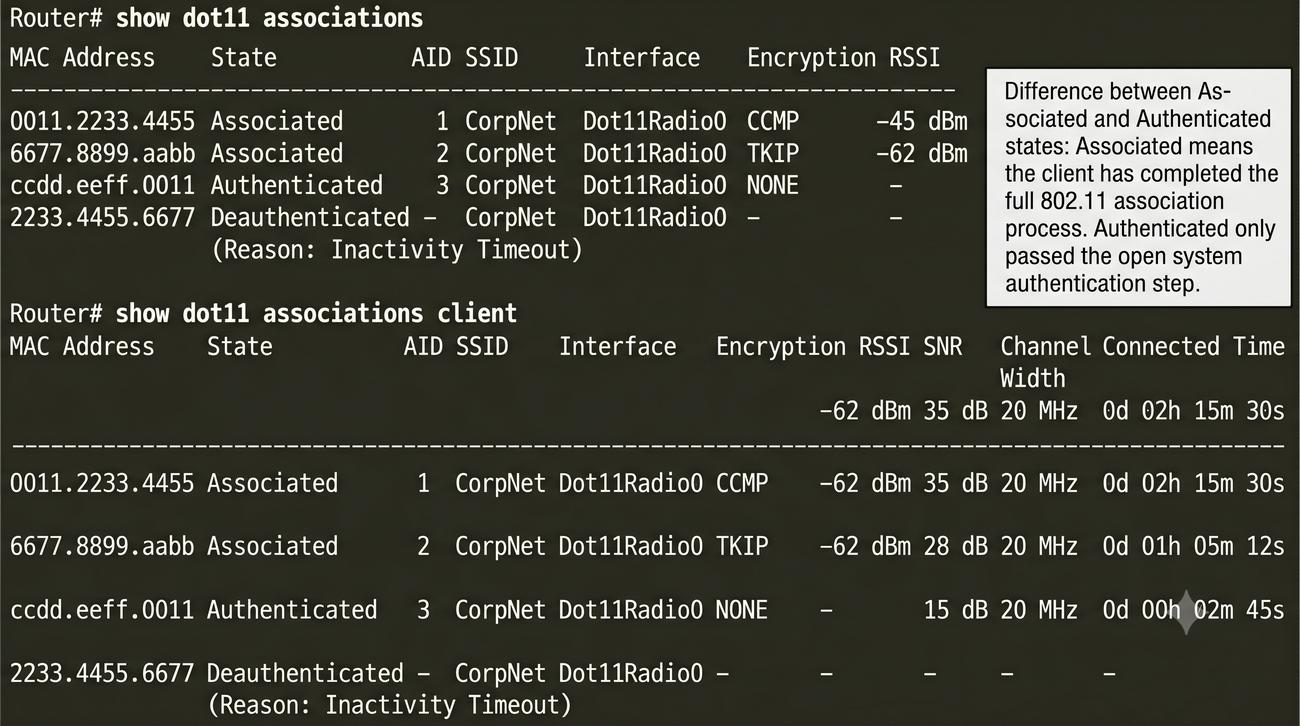

Polecenie show dot11 associations w systemie Cisco IOS jest odpowiednikiem registration-table z RouterOS i dostarcza informacji o wszystkich klientach podłączonych do interfejsu radiowego punktu dostępowego Cisco. Każdy klient jest identyfikowany przez adres MAC, a dla każdego z nich wyświetlany jest stan połączenia, który może przyjmować wartości takie jak associated, authenticated czy deauthenticated. Kolumna AID (Association ID) przypisuje każdemu klientowi unikalny identyfikator używany w ramkach zarządzających, co jest przydatne przy analizie ruchu w programie Wireshark. Rozszerzona wersja polecenia z parametrem client dodaje szczegółowe informacje o parametrach radiowych, w tym RSSI, SNR i używanym kanale.

W praktyce diagnostycznej na urządzeniach Cisco pierwszym krokiem przy problemach z klientem jest sprawdzenie, czy jego stan to associated, czy authenticated – różnica między tymi stanami wskazuje na pomyślne przejście procesu uwierzytelniania. W przypadku gdy klient próbuje się połączyć, ale nie pojawia się na liście asocjacji, należy włączyć debugowanie ramek zarządzających, aby zobaczyć, na którym etapie proces napotyka problemy. Polecenie show dot11 associations pozwala również na identyfikację klientów, którzy są podłączeni do punktu dostępowego, ale nie generują ruchu, co może wskazywać na problemy z konfiguracją sieci. W środowiskach z wieloma punktami dostępowymi zarządzanymi przez kontroler warto używać scentralizowanych narzędzi monitorujących, które agregują dane ze wszystkich AP. Regularne przeglądanie listy asocjacji pomaga również w wykrywaniu nieautoryzowanych urządzeń podłączonych do sieci.

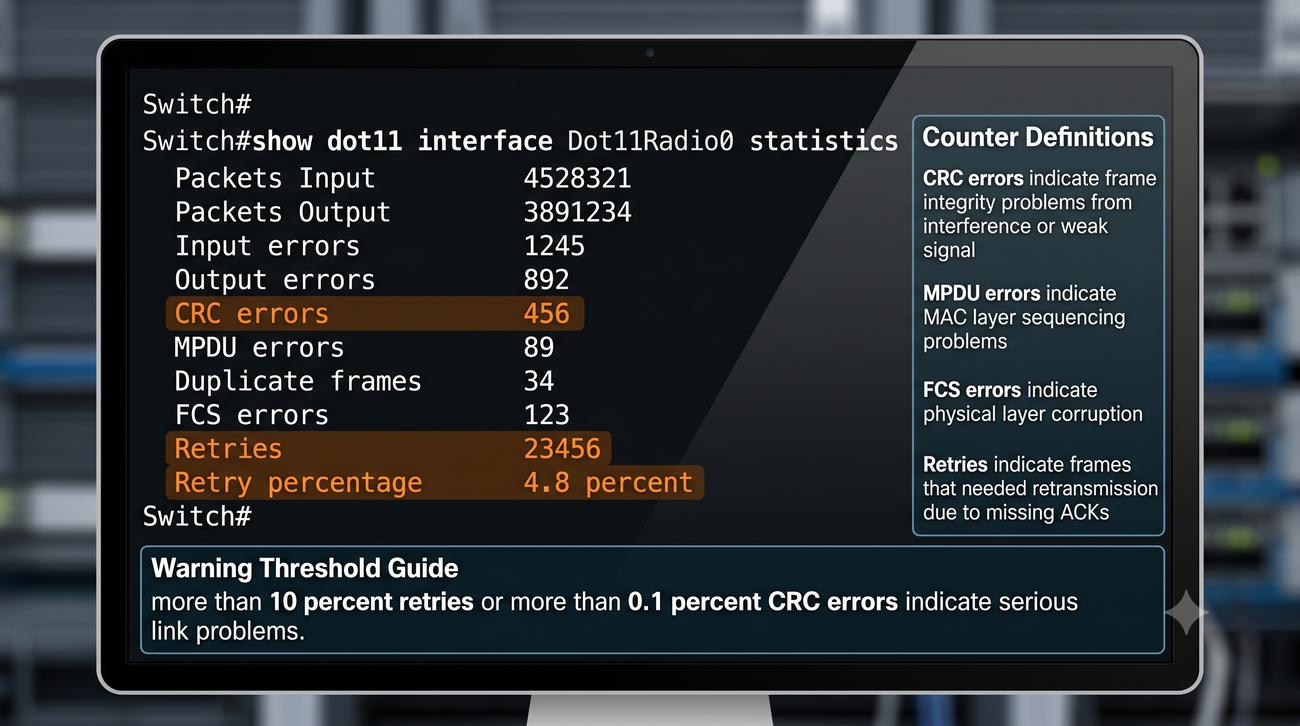

Polecenie show dot11 interface Dot11Radio0 statistics dostarcza szczegółowych statystyk warstwy łącza danych dla interfejsu radiowego Cisco, które są niezbędne do dogłębnej diagnostyki problemów z transmisją. Licznik CRC (Cyclic Redundancy Check) errors wskazuje na liczbę ramek z błędami sumy kontrolnej, co jest bezpośrednim wskaźnikiem problemów z integralnością danych przesyłanych drogą radiową. Wysoka liczba błędów CRC może być spowodowana interferencjami, zbyt słabym sygnałem lub wadliwym układem radiowym. Liczniki retransmisji pokazują, ile razy ramki musiały być wysyłane ponownie z powodu braku potwierdzenia ACK, co jest kluczowym wskaźnikiem jakości łącza.

W praktyce inżynierskiej za alarmowe wartości uznaje się sytuację, gdy więcej niż 10% wszystkich przesłanych ramek jest retransmitowanych lub gdy liczba błędów CRC przekracza 0,1% całkowitej liczby odebranych ramek. Statystyki MPDU (MAC Protocol Data Unit) errors i duplicate frames dostarczają dodatkowych informacji o problemach z porządkowaniem ramek na poziomie warstwy MAC. Analiza trendów tych wskaźników w czasie pozwala na odróżnienie problemów stałych, wynikających na przykład z wadliwego sprzętu, od problemów okresowych, spowodowanych na przykład interferencjami w określonych porach dnia. Polecenie to jest szczególnie przydatne przy porównywaniu wydajności dwóch różnych kanałów lub konfiguracji anten. Zbieranie statystyk przed i po zmianie konfiguracji pozwala na obiektywną ocenę skuteczności podjętych działań naprawczych.

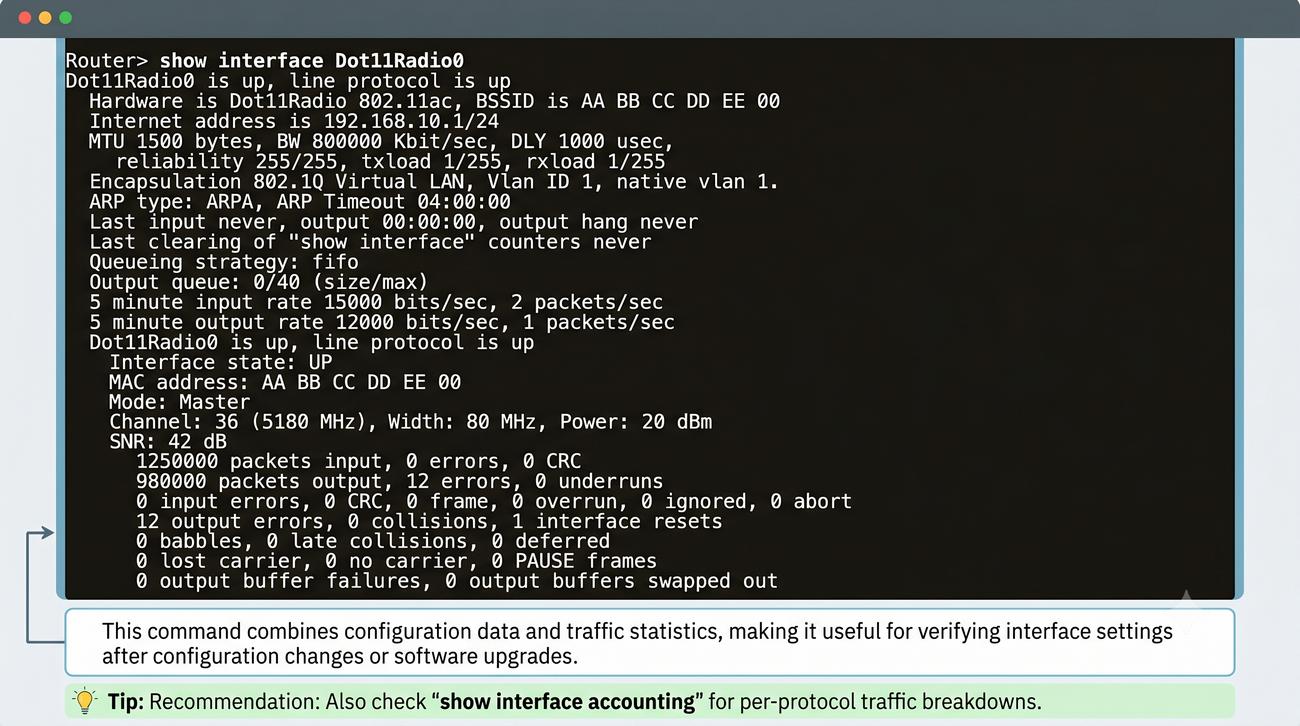

Polecenie show interface Dot11Radio0 w systemie Cisco IOS dostarcza zbiorczych informacji o stanie i konfiguracji interfejsu radiowego, łącząc w sobie dane konfiguracyjne i statystyki ruchu. Wśród wyświetlanych informacji znajduje się adres BSSID interfejsu, wykorzystywany kanał i szerokość kanału, moc nadawania oraz aktualny SNR. Polecenie to pozwala na szybkie sprawdzenie, czy interfejs radiowy jest administracyjnie włączony i czy nie zgłasza błędów na poziomie warstwy fizycznej. W przypadku problemów z łącznością pierwszym krokiem powinno być sprawdzenie, czy interfejs nie znajduje się w stanie down lub czy nie został wyłączony z powodu przekroczenia progów błędów.

W praktyce produkcyjnej show interface jest używane do weryfikacji, czy konfiguracja interfejsu jest zgodna z założeniami projektowymi, szczególnie po zmianach konfiguracyjnych lub aktualizacji oprogramowania. Liczniki pakietów wejściowych i wyjściowych, wraz z liczbą błędów, pozwalają na szybką ocenę, czy interfejs radzi sobie z bieżącym obciążeniem. W przypadku interfejsów radiowych pracujących w trybie mostu (repeater/bridge) polecenie to pokazuje również parametry połączenia z nadrzędnym punktem dostępowym. W środowiskach korporacyjnych regularne zbieranie danych z polecenia show interface do systemu monitorującego umożliwia tworzenie historycznych trendów obciążenia i wydajności. Warto również znać rozszerzoną wersję polecenia show interface accounting, która dostarcza szczegółowych statystyk ruchu według protokołów.

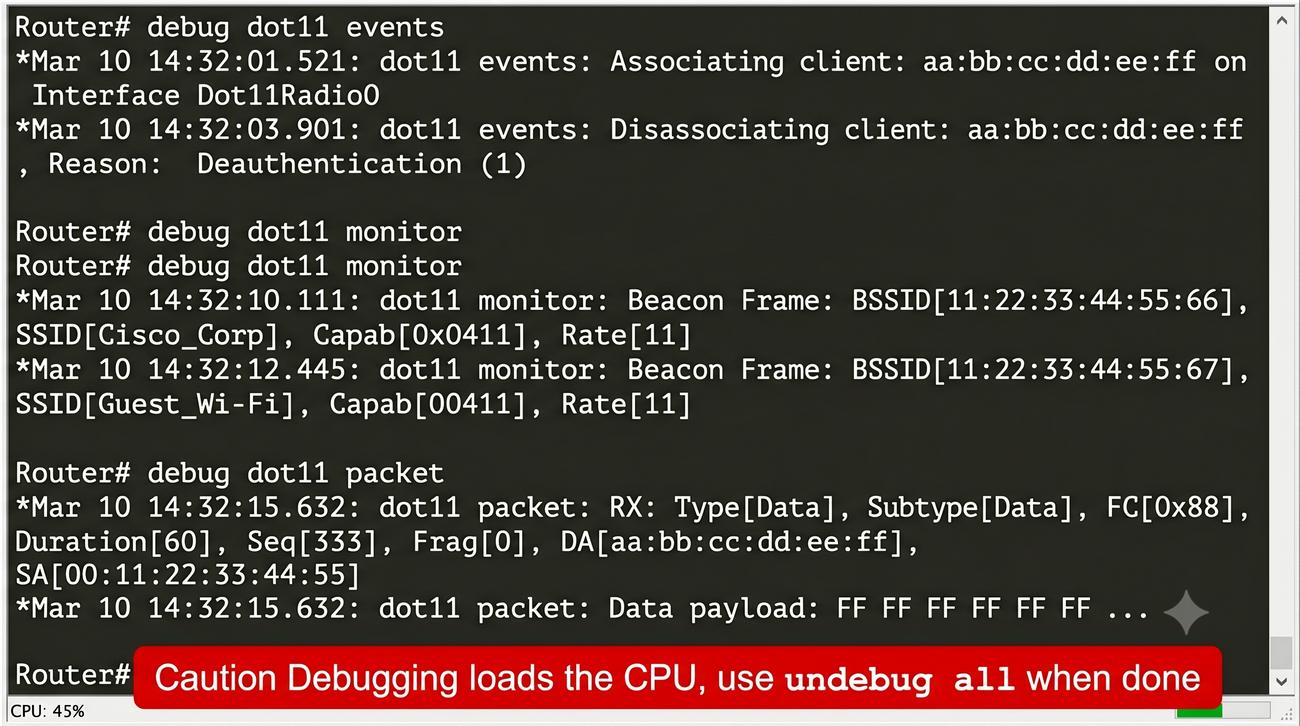

Polecenia z grupy debug dot11 w systemie Cisco IOS umożliwiają szczegółowe śledzenie zdarzeń związanych z protokołem 802.11 na poziomie poszczególnych ramek i komunikatów. Debugowanie zdarzeń (debug dot11 events) pokazuje informacje o asocjacjach, deasocjacjach, uwierzytelnianiu i innych kluczowych procesach zachodzących na interfejsie radiowym. Debugowanie monitora (debug dot11 monitor) wyświetla szczegółowe informacje o ramkach zarządzających i kontrolnych, w tym o ramkach beacon, probe request i probe response. Najbardziej szczegółowy jest debug dot11 packet, który pokazuje zawartość każdej ramki 802.11 przechodzącej przez interfejs, co generuje ogromną ilość danych.

W praktyce inżynierskiej debugowanie należy stosować z rozwagą i tylko wtedy, gdy standardowe narzędzia diagnostyczne nie dostarczają wystarczających informacji o problemie. Nadmierne debugowanie może doprowadzić do przeciążenia procesora rutera i zakłócenia normalnej pracy sieci, szczególnie na starszych modelach urządzeń. Zaleca się kierowanie komunikatów debugowania na sesję VTY z użyciem polecenia term mon, a nie na konsolę, aby uniknąć paraliżu interfejsu konsolowego. Po zakończeniu debugowania należy niezwłocznie wyłączyć wszystkie polecenia debug za pomocą undebug all, aby przywrócić normalną pracę urządzenia. Mimo ryzyka obciążenia, debugowanie jest często jedynym sposobem na zdiagnozowanie subtelnych problemów z komunikacją, które nie są widoczne na poziomie zagregowanych statystyk.

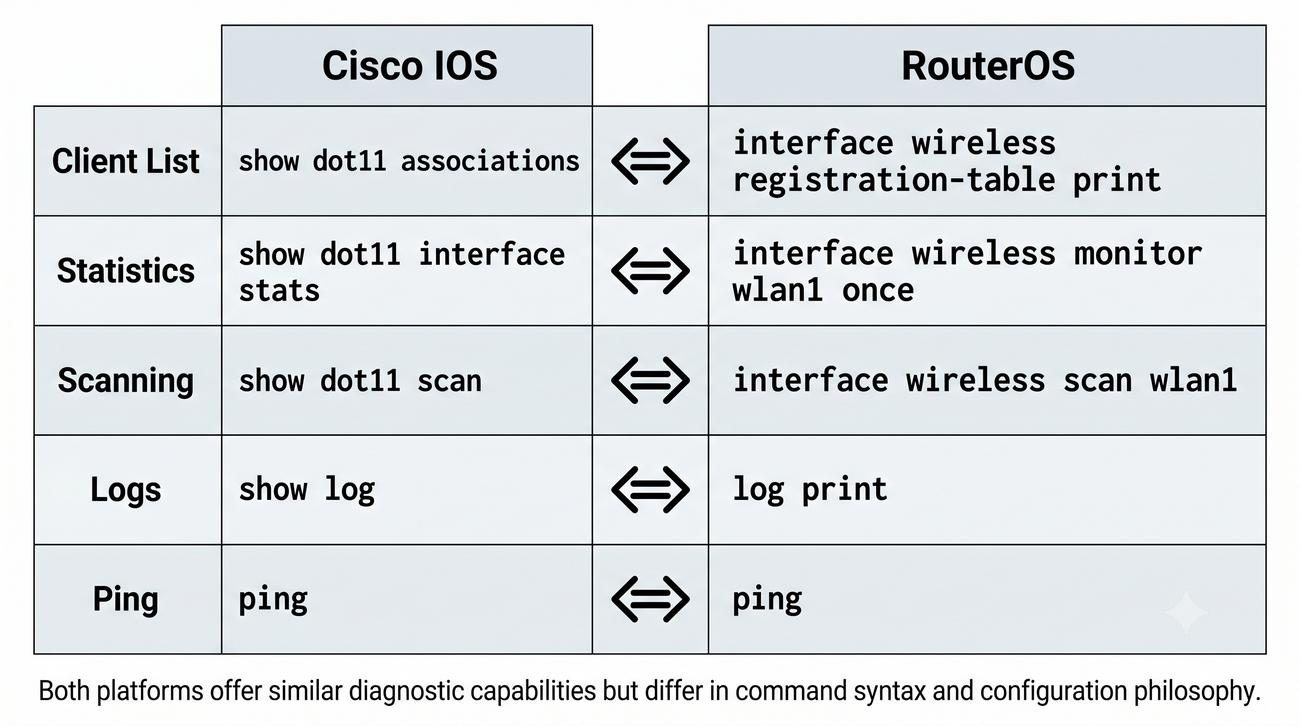

Zarówno Cisco IOS, jak i MikroTik RouterOS oferują bogaty zestaw narzędzi diagnostycznych dla sieci bezprzewodowych, ale różnią się znacząco pod względem składni poleceń, filozofii interfejsu i dostępnych funkcji. Cisco IOS stosuje hierarchiczną strukturę poleceń z trybami konfiguracyjnymi i exec, co wymaga od administratora znajomości odpowiedniej ścieżki dostępu do każdej funkcji. RouterOS z kolei oferuje płaską strukturę poleceń z możliwością dostępu przez CLI, WinBox i WebFig, co jest bardziej intuicyjne dla początkujących. W praktyce produkcyjnej umiejętność pracy z oboma systemami jest wysoko ceniona na rynku pracy i często wymagana w średnich i dużych organizacjach.

Pod względem funkcjonalności diagnostycznej obie platformy są zbliżone, ale różni je sposób prezentacji danych i dostępność zaawansowanych funkcji. MikroTik wyróżnia się wbudowanym narzędziem Torch i zaawansowanym systemem skryptowym, które umożliwiają automatyzację zadań diagnostycznych. Cisco z kolei oferuje bardziej szczegółowe statystyki warstwy łącza danych i zaawansowane możliwości debugowania na poziomie protokołu 802.11. Wybór platformy powinien być podyktowany nie tylko preferencjami administratora, ale także wielkością sieci, budżetem i wymaganiami funkcjonalnymi. Współczesne środowiska sieciowe często są heterogeniczne i łączą sprzęt różnych producentów, co wymusza na administratorach znajomość wielu platform jednocześnie.

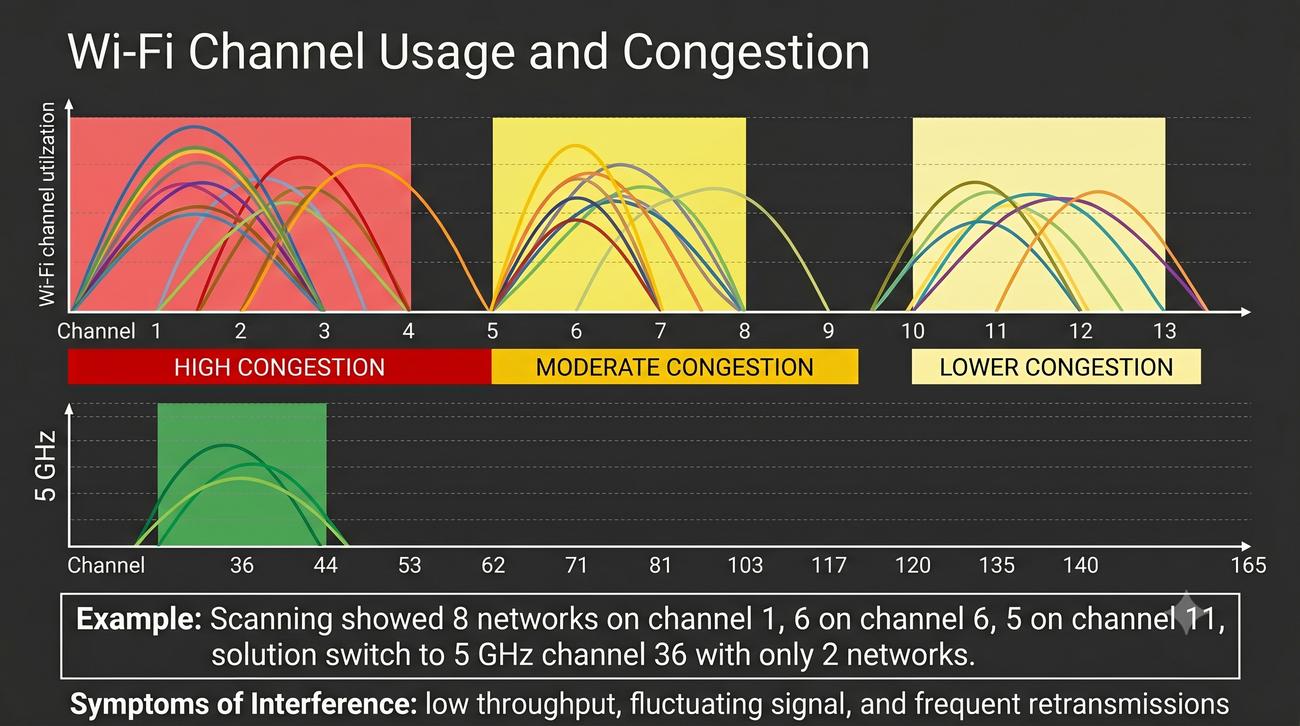

Interferencje między sąsiedzkimi sieciami WiFi są jednym z najpowszechniejszych problemów w gęsto zaludnionych obszarach, takich jak bloki mieszkalne, biurowce czy centra handlowe. W paśmie 2,4 GHz dostępne są tylko trzy nienakładające się kanały (1, 6, 11), co w praktyce oznacza, że przy dużej liczbie sieci dochodzi do nieuchronnego nakładania się kanałów. Interferencja współkanałowa (CCI, Co-Channel Interference) występuje, gdy wiele sieci pracuje na tym samym kanale, dzieląc dostępny czas antenowy. Interferencja na kanałach sąsiednich (ACI, Adjacent Channel Interference) jest równie groźna, szczególnie gdy sieci pracują na kanałach sąsiadujących ze sobą w paśmie 2,4 GHz.

W praktyce diagnostycznej pierwszym krokiem przy podejrzeniu interferencji jest wykonanie skanowania otoczenia i ocena liczby sieci na poszczególnych kanałach. Jeśli na kanale 1 pracuje więcej niż 5 sieci, warto rozważyć przejście na kanał 6 lub 11, o ile są mniej obciążone. Najskuteczniejszym rozwiązaniem w gęstej zabudowie jest migracja do pasma 5 GHz, które oferuje znacznie więcej dostępnych kanałów i mniejsze zanieczyszczenie fal radiowych. Warto również rozważyć użycie kanałów DFS w paśmie 5 GHz, które są rzadziej używane przez sąsiednie sieci, ale wymagają sprawdzenia, czy w okolicy nie pracują radary. Nowoczesne punkty dostępowe z funkcją automatycznego wyboru kanału potrafią dynamicznie dostosowywać parametry pracy do zmieniających się warunków, co znacząco ułatwia zarządzanie interferencjami w dużych sieciach.

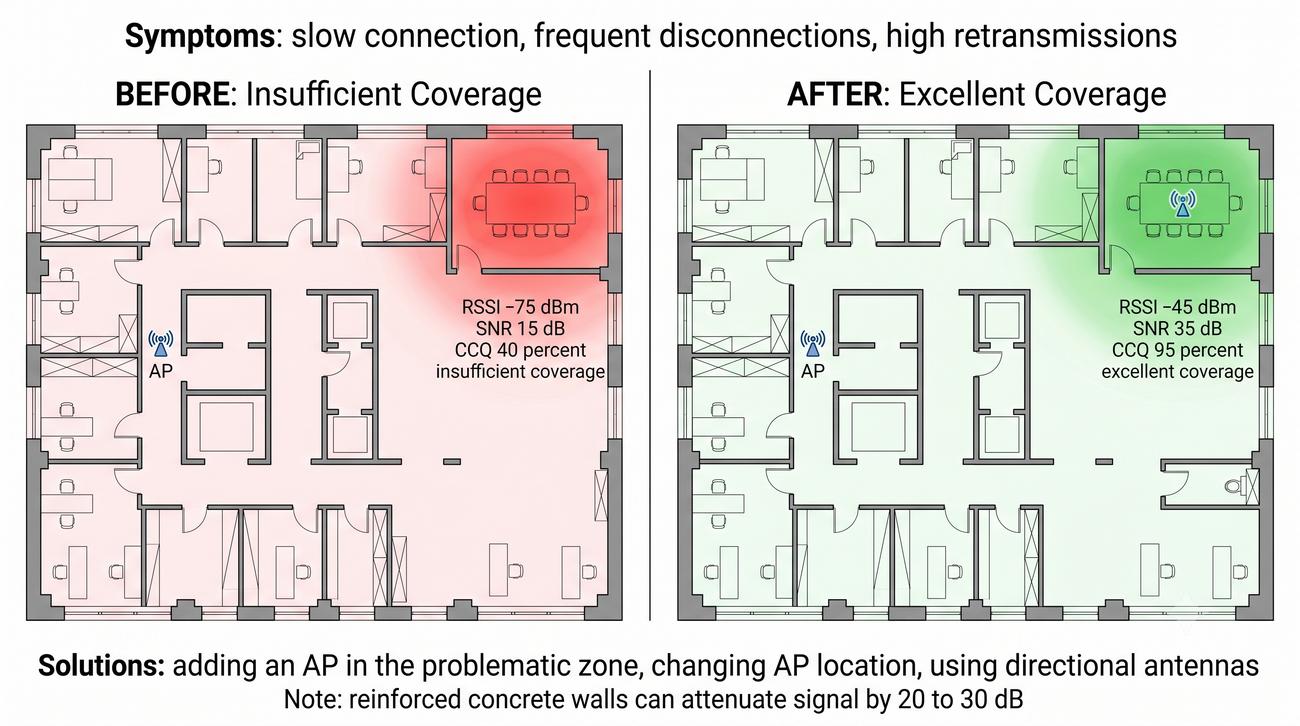

Problem zbyt słabego sygnału jest drugim najczęstszym powodem zgłaszania problemów z siecią WiFi, zaraz po interferencjach, i wynika przede wszystkim z nieprawidłowego projektowania zasięgu sieci. W odróżnieniu od sieci przewodowych, w których maksymalna długość kabla jest z góry określona, w przypadku WiFi zasięg zależy od wielu czynników, w tym od mocy nadawczej, tłumienia przez przeszkody i czułości odbiornika. Ściany z betonu zbrojonego mogą tłumić sygnał nawet o 20 do 30 dB, co w praktyce oznacza utratę zasięgu już za pierwszą ścianą nośną. Kolejnym czynnikiem są przeszkody metalowe, takie jak regały archiwalne, instalacje wentylacyjne czy elementy konstrukcyjne budynku, które mogą całkowicie blokować propagację fali radiowej.

W praktyce projektowej przyjmuje się, że dla standardowego biura punkt dostępowy powinien zapewniać pokrycie w promieniu około 15 metrów w paśmie 2,4 GHz i około 10 metrów w paśmie 5 GHz. Rozwiązaniem problemów z zasięgiem jest przede wszystkim wykonanie profesjonalnego site survey i na podstawie jego wyników dodanie dodatkowych punktów dostępowych w strefach problematycznych. W przypadku pojedynczych słabych miejsc warto rozważyć zastosowanie punktów dostępowych z antenami zewnętrznymi o odpowiednim charakterystyce promieniowania. Należy pamiętać, że zwiększenie mocy nadawczej nie zawsze jest dobrym rozwiązaniem, ponieważ może powodować problem z overpowerem u klientów znajdujących się blisko punktu dostępowego. Optymalne projektowanie sieci WiFi wymaga znalezienia równowagi między zasięgiem, przepustowością i minimalizacją interferencji, co jest sztuką samą w sobie.

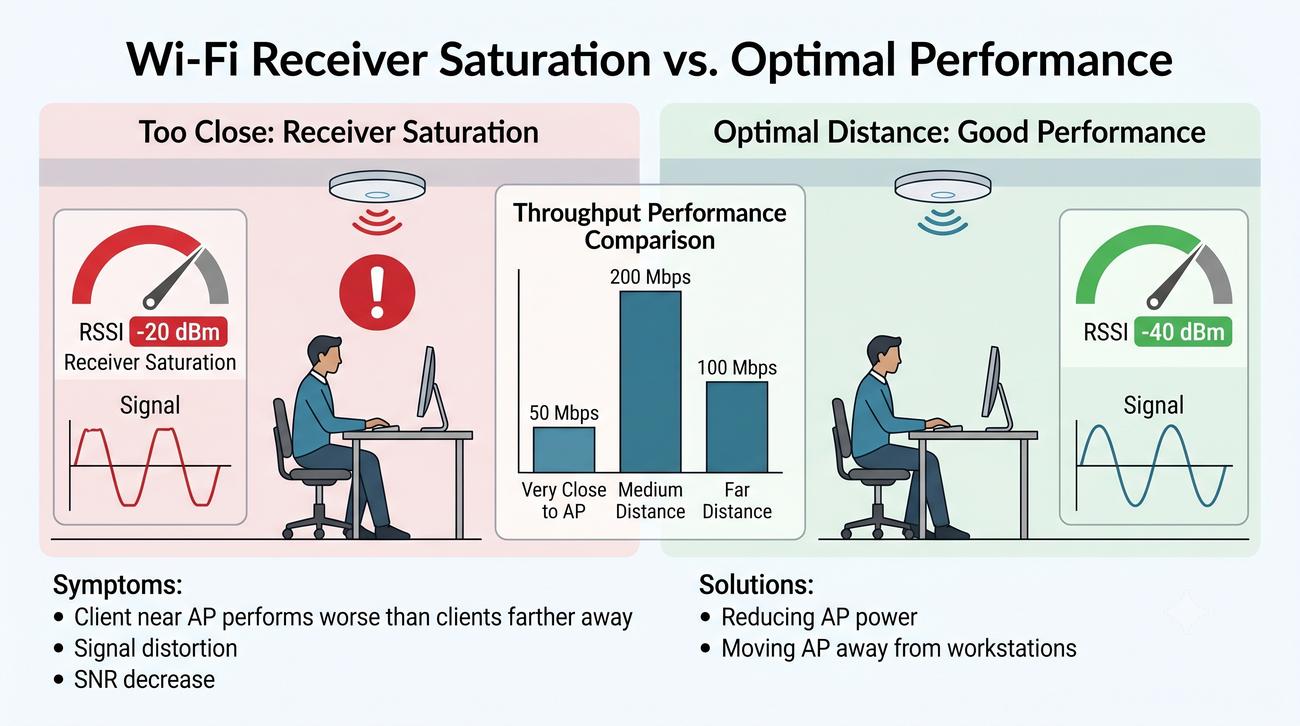

Problem zbyt silnego sygnału, określany w branży jako overpower lub overdriving, jest zjawiskiem znacznie rzadziej opisywanym, ale równie groźnym dla wydajności sieci co zbyt słaby sygnał. Gdy klient znajduje się bardzo blisko punktu dostępowego, odbierany sygnał może być tak silny, że dochodzi do nasycenia stopnia wejściowego odbiornika, co objawia się zniekształceniami nieliniowymi i trudnościami z poprawną demodulacją. W praktyce objawia się to paradoksalną sytuacją, w której klient tuż obok punktu dostępowego ma gorszą wydajność niż klient znajdujący się w pewnej odległości. Zjawisko to jest szczególnie widoczne w małych pomieszczeniach, takich jak biura prywatne czy sale konferencyjne, gdzie punkt dostępowy zamontowany jest bezpośrednio nad stanowiskiem pracy.

Rozwiązaniem problemu overpower nie jest zwiększanie mocy, a wręcz przeciwnie – celowe zmniejszenie mocy nadawczej punktu dostępowego do poziomu zapewniającego komfortową rezerwę sygnału. W praktyce przyjmuje się, że optymalny poziom RSSI dla klienta znajdującego się najbliżej punktu dostępowego nie powinien przekraczać –35 do –40 dBm. W nowoczesnych systemach zarządzania siecią dostępna jest funkcja dynamicznej regulacji mocy (Dynamic Power Adjustment), która automatycznie dostosowuje moc nadawczą do aktualnych potrzeb i warunków. Należy również zwrócić uwagę na problem near-far, w którym klient znajdujący się blisko punktu dostępowego zagłusza swoim sygnałem klientów znajdujących się dalej. W środowiskach o dużym zagęszczeniu punktów dostępowych kluczowe jest odpowiednie skonfigurowanie minimalnego poziomu RSSI (Minimum RSSI Threshold), który powoduje odrzucanie klientów o zbyt słabym sygnale, zmuszając ich do przełączenia się na bliższy punkt dostępowy.

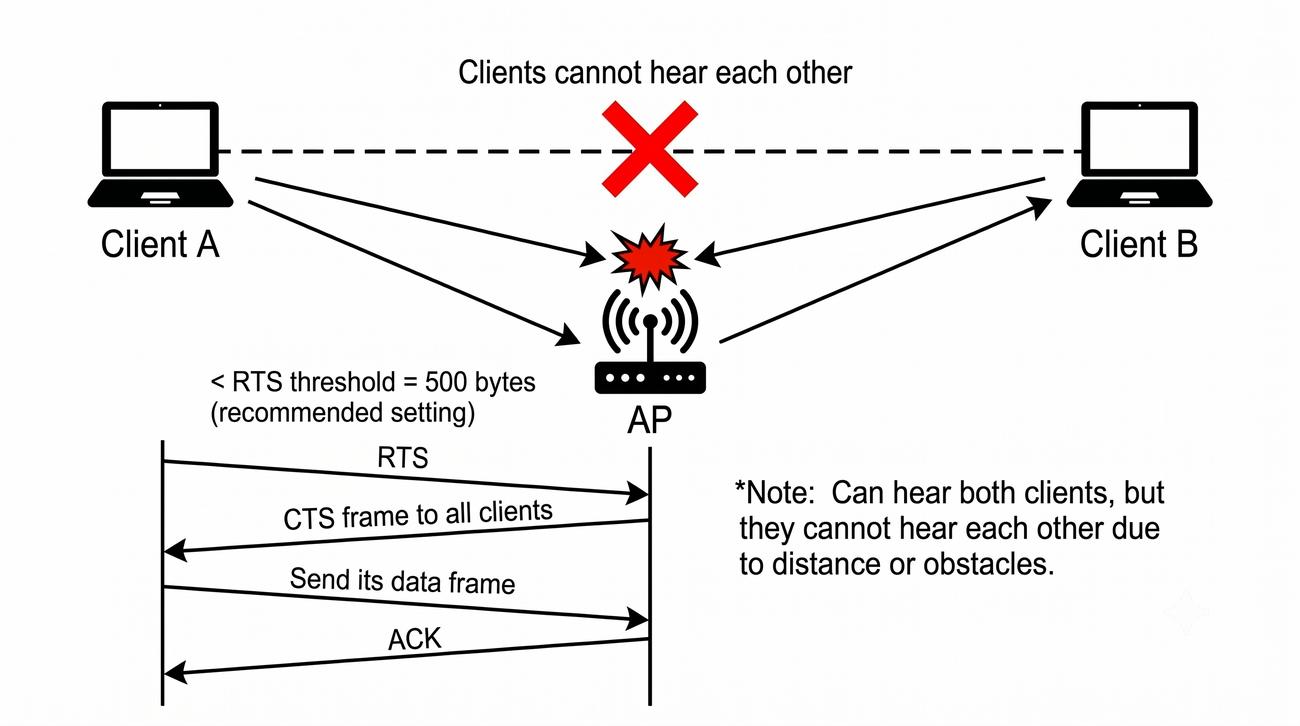

Zjawisko hidden node (ukrytego węzła) jest jednym z fundamentalnych problemów sieci bezprzewodowych, wynikającym z architektury CSMA/CA i ograniczonego zasięgu transmisji radiowej. Problem pojawia się, gdy dwóch klientów znajduje się w zasięgu punktu dostępowego, ale nie słyszy się nawzajem, co prowadzi do sytuacji, w której obaj rozpoczynają transmisję w tym samym czasie, powodując kolizję ramek. W typowym scenariuszu klient A znajduje się po lewej stronie punktu dostępowego, a klient B po prawej, a odległość między nimi jest zbyt duża, aby mogli bezpośrednio odbierać swoje transmisje. Mechanizm CSMA/CA zawodzi w takiej sytuacji, ponieważ nadajniki nie mają świadomości, że medium jest zajęte przez drugiego klienta.

Rozwiązaniem problemu hidden node jest mechanizm RTS/CTS (Request to Send / Clear to Send), który wprowadza procedurę rezerwacji medium przed właściwą transmisją danych. Klient przed wysłaniem danych wysyła krótką ramkę RTS do punktu dostępowego, który odpowiada ramką CTS skierowaną do wszystkich klientów w swoim zasięgu. Dzięki temu nawet klienci, którzy nie słyszą siebie nawzajem, dowiadują się o planowanej transmisji i wstrzymują własne nadawanie na czas jej trwania. W praktyce domyślnie mechanizm RTS/CTS jest wyłączony lub ustawiony na bardzo wysoką wartość progową. W środowiskach z dużą liczbą klientów lub w przypadku podejrzenia problemu hidden node zaleca się obniżenie progu RTS Threshold do wartości około 500 bajtów. Należy jednak pamiętać, że RTS/CTS zwiększa narzut protokołu i może obniżyć przepustowość, dlatego przed włączeniem warto potwierdzić występowanie problemu za pomocą analizy ramek w programie Wireshark.

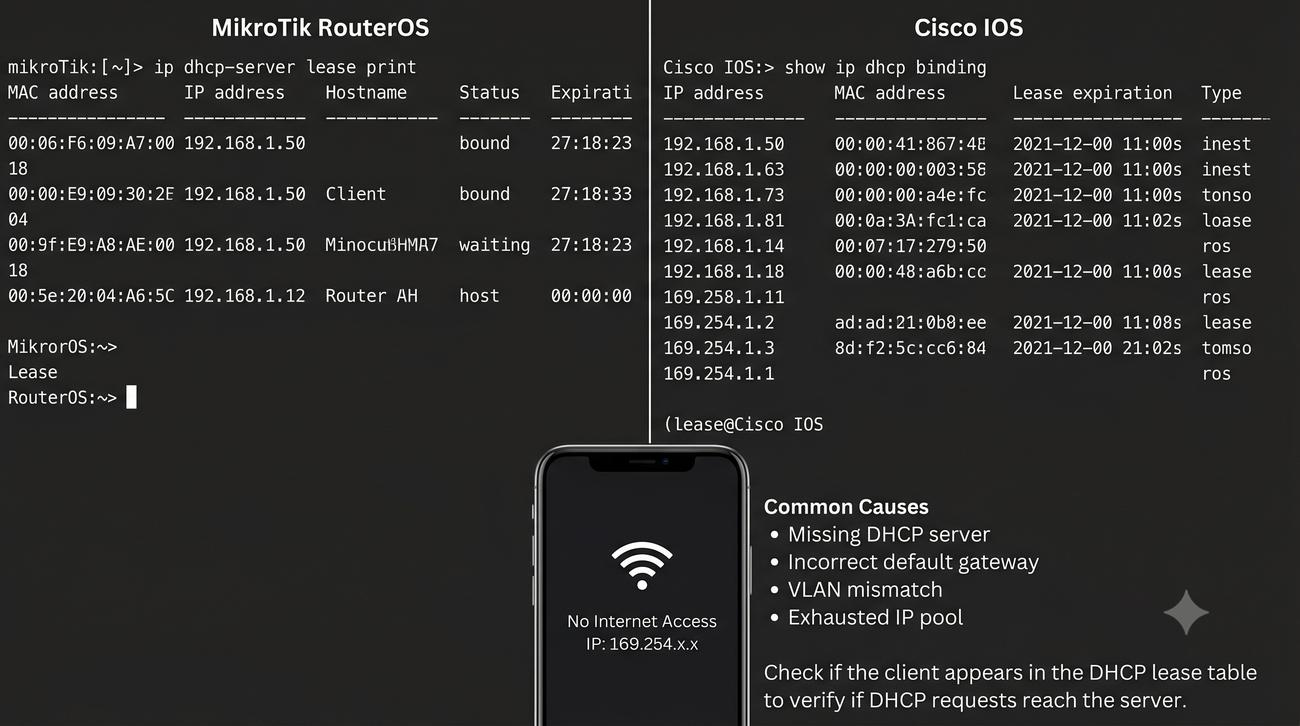

Problemy z protokołem DHCP w sieciach WiFi są szczególnie frustrujące, ponieważ użytkownik widzi pełny zasięg i połączenie z siecią, ale nie ma dostępu do Internetu ani zasobów sieciowych. Typowym objawem jest otrzymanie adresu z zakresu APIPA (169.254.x.x), co jednoznacznie wskazuje na brak komunikacji z serwerem DHCP. W sieciach WiFi problem ten może mieć wiele przyczyn, w tym nieprawidłową konfigurację VLAN na porcie switcha, do którego podłączony jest punkt dostępowy, lub błędną konfigurację DHCP relay na ruterze. Dodatkowym utrudnieniem jest fakt, że klient WiFi może poprawnie przejść proces autoryzacji i asocjacji, a mimo to nie otrzymać adresu IP z powodu problemów na wyższych warstwach.

W praktyce diagnostycznej na urządzeniach MikroTik pierwszym krokiem jest sprawdzenie tablicy dzierżaw DHCP poleceniem /ip dhcp-server lease print, które pokazuje, czy serwer widzi zapytania od klienta i czy przyznał mu adres IP. Na urządzeniach Cisco odpowiednikiem jest show ip dhcp binding, które wyświetla listę aktywnych dzierżaw. Jeśli klient nie pojawia się na liście dzierżaw, należy sprawdzić, czy zapytania DHCP docierają do serwera, na przykład poprzez wykonanie skoku pakietów na interfejsie. W przypadku korzystania z DHCP relay (ip helper-address na Cisco, dhcp-relay na RouterOS) należy upewnić się, że adres serwera DHCP jest poprawnie skonfigurowany i osiągalny z sieci. Często pomijaną przyczyną problemów z DHCP jest wyczerpanie puli adresów, co wymaga zwiększenia zakresu dzierżaw lub skrócenia czasu ich ważności. W sieciach gościnnych (guest networks) problemy z DHCP często wynikają z nieprawidłowej konfiguracji izolacji ruchu między klientami.

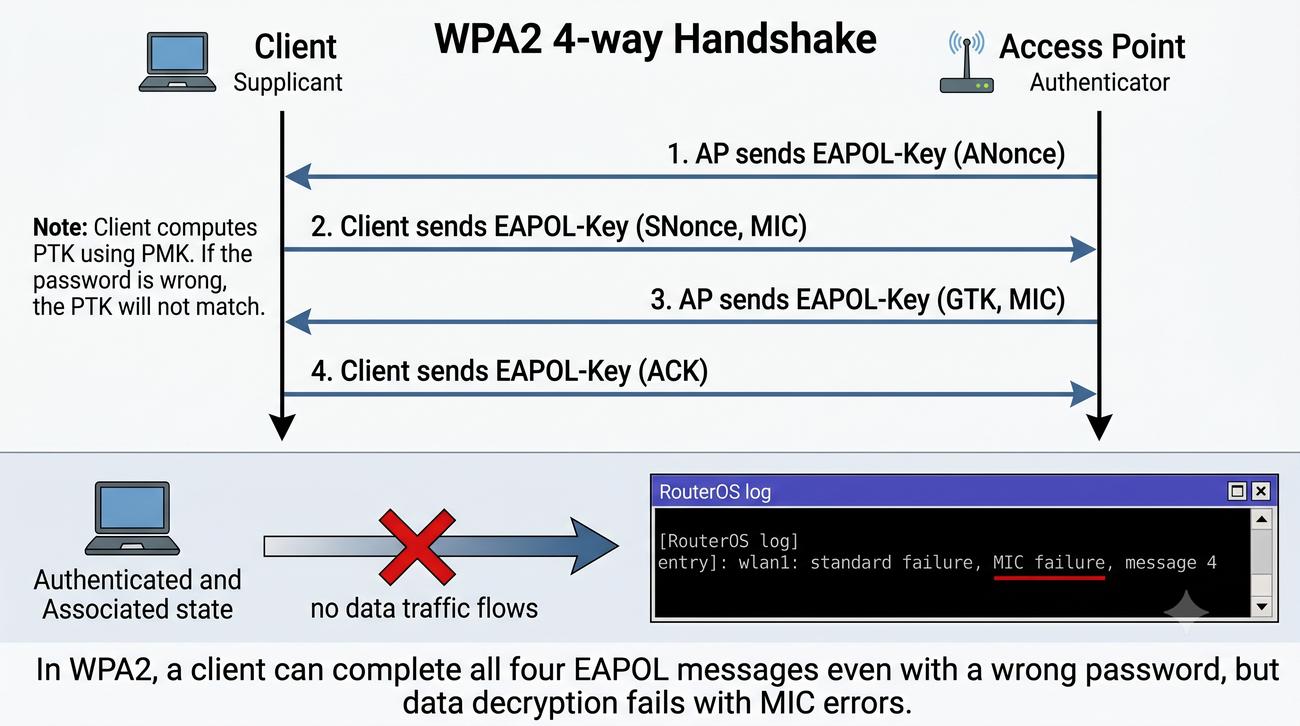

Mechanizm uwierzytelniania WPA2 jest często błędnie rozumiany przez początkujących administratorów, którzy zakładają, że podanie złego hasła skutkuje natychmiastowym odrzuceniem połączenia przez punkt dostępowy. W rzeczywistości proces 4-way handshake w WPA2 jest znacznie bardziej subtelny – klient może pomyślnie przejść wszystkie cztery etapy wymiany ramek EAPOL, nawet jeśli zna nieprawidłowe hasło. Różnica pojawia się dopiero na etapie szyfrowania danych, gdy klient próbuje odszyfrować ramki danych za pomocą wygenerowanego klucza PTK (Pairwise Transient Key). Jeśli hasło było nieprawidłowe, wygenerowany klucz PTK nie będzie zgodny z kluczem punktu dostępowego, co objawi się błędami MIC i niemożnością odszyfrowania ruchu.

W praktyce objawia się to sytuacją, w której klient widnieje na liście asocjacji jako authenticated i associated, ale nie jest w stanie przesyłać danych, co może wprowadzać w błąd podczas diagnozy. Na urządzeniach MikroTik pomocne jest sprawdzenie parametru supplicant-identity w rejestracji klienta, który może wskazywać na problemy z uwierzytelnianiem. Diagnostyka na poziomie logów AP często ujawnia komunikaty o błędach MIC lub nieudanych próbach odszyfrowania ramek danych. W przypadku sieci korporacyjnych z uwierzytelnianiem 802.1X proces jest bardziej złożony i obejmuje komunikację z serwerem RADIUS, co daje więcej możliwości diagnostycznych. Rozwiązaniem problemu jest oczywiście podanie prawidłowego hasła lub klucza pre-shared key, ale kluczowe jest zrozumienie, dlaczego system nie informuje użytkownika o błędzie bezpośrednio podczas łączenia.

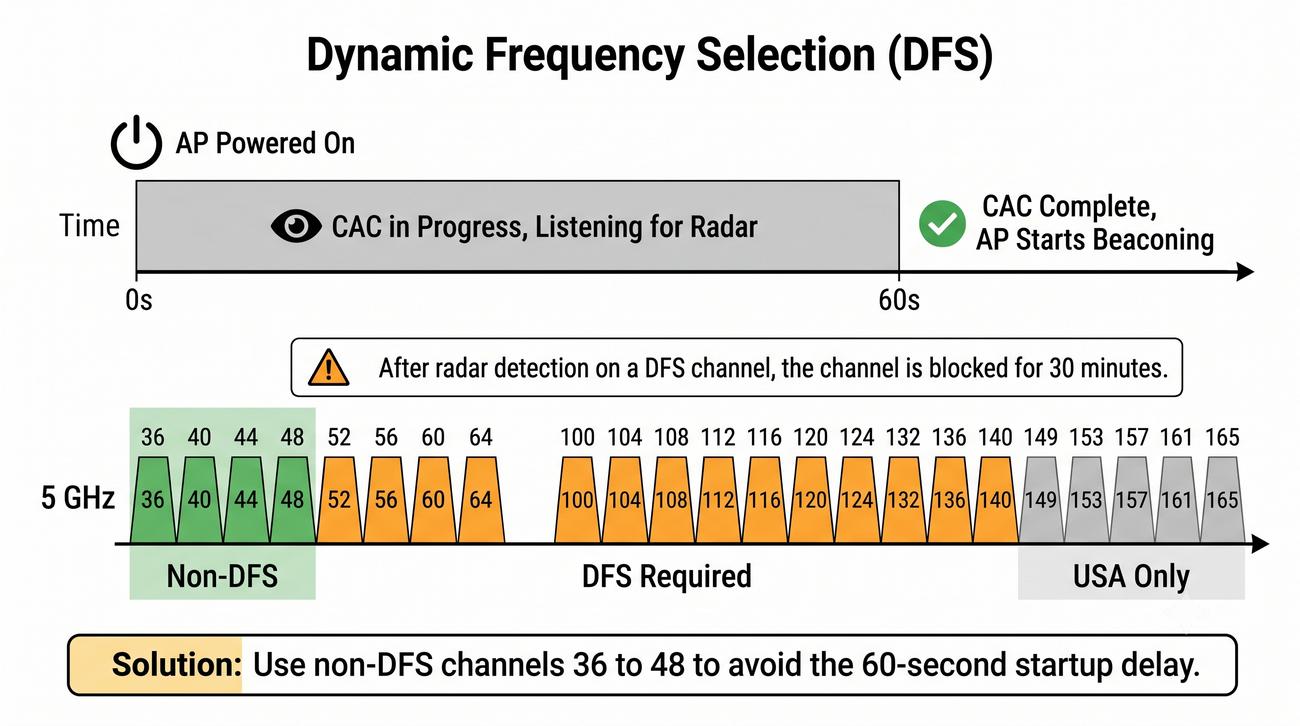

Mechanizm Dynamic Frequency Selection (DFS) jest wymogiem prawnym w wielu krajach, mającym na celu ochronę służb radarowych przed interferencjami z sieciami WiFi pracującymi w paśmie 5 GHz. Gdy punkt dostępowy wybiera kanał z zakresu DFS (52-64 lub 100-140 w Europie), musi przed rozpoczęciem emisji przeprowadzić procedurę CAC (Channel Availability Check) trwającą zazwyczaj 60 sekund. Podczas tego okresu punkt dostępowy nasłuchuje, czy na wybranym kanale nie pracuje radar – jeśli wykryje sygnał radarowy, musi natychmiast opuścić kanał i wybrać inny. Procedura CAC jest szczególnie uciążliwa w sytuacjach awaryjnych, gdy po restarcie punktu dostępowego sieć jest niedostępna przez pełną minutę.

W praktyce produkcyjnej zaleca się unikanie kanałów DFS w środowiskach, gdzie priorytetem jest szybkie przywrócenie działania sieci po awarii zasilania. Bezpiecznymi kanałami w paśmie 5 GHz w UE są kanały z zakresu 36-48 (UNII-1), które nie podlegają wymogom DFS (kanały 149-165 są dostępne tylko w USA). Jeśli jednak konieczne jest użycie kanałów DFS ze względu na duże zagęszczenie sieci, należy liczyć się z okresem oczekiwania i potencjalnym ryzykiem zmiany kanału w przypadku wykrycia radaru. W niektórych implementacjach, na przykład w kontrolerach Cisco, istnieje możliwość skonfigurowania listy dozwolonych kanałów z pominięciem kanałów DFS. Warto również pamiętać, że wykrycie radaru na kanale DFS blokuje go na okres 30 minut, co może znacząco ograniczyć dostępne widmo w przypadku częstych alarmów. Zrozumienie regulacji prawnych dotyczących wykorzystania poszczególnych zakresów częstotliwości jest niezbędne przy projektowaniu sieci WiFi w różnych lokalizacjach geograficznych.

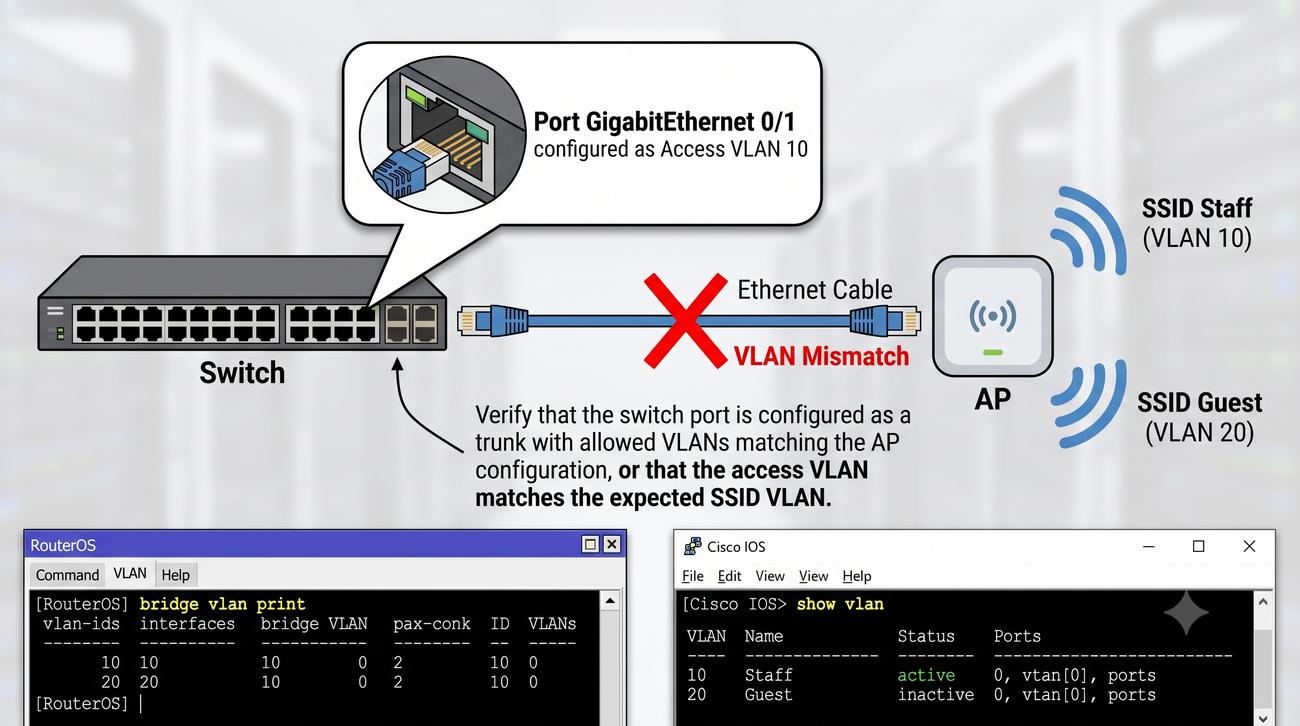

Problem niezgodności VLAN między punktem dostępowym a przełącznikiem jest jednym z najtrudniejszych do zdiagnozowania, ponieważ objawy są identyczne jak w przypadku problemów z DHCP czy brakiem zasięgu. Gdy punkt dostępowy jest skonfigurowany do oznaczania ruchu konkretnym identyfikatorem VLAN, port przełącznika musi być skonfigurowany jako trunk z obsługą tego VLAN lub jako access port w odpowiednim VLAN. Błędna konfiguracja może polegać na braku VLAN na trunk, użyciu niezgodnego native VLAN lub skonfigurowaniu portu jako access z innym identyfikatorem VLAN. W przypadku gdy ramki oznaczone tagiem VLAN 802.1Q trafiają do portu skonfigurowanego jako access w innym VLAN, są one odrzucane, co objawia się brakiem łączności dla klientów tego SSID.

W praktyce diagnostycznej na urządzeniach MikroTik kluczowe jest sprawdzenie konfiguracji bridge VLAN za pomocą polecenia /interface bridge vlan print, które pokazuje, które VLANy są obsługiwane na poszczególnych interfejsach. Na przełącznikach Cisco odpowiednikiem jest show vlan i show interfaces trunk, które weryfikują, czy port jest poprawnie skonfigurowany do obsługi ruchu z tagami VLAN. W przypadku korzystania z wielu SSID przypisanych do różnych VLAN konieczne jest upewnienie się, że zarówno punkt dostępowy, jak i przełącznik mają spójną konfigurację dla każdego VLAN. Często pomijanym elementem jest konfiguracja native VLAN na trunk, który powinien być zgodny między oboma urządzeniami. W środowiskach korporacyjnych zaleca się dokumentowanie mapowania SSID do VLAN i regularne audyty konfiguracji portów przełączników, aby uniknąć tego typu problemów.

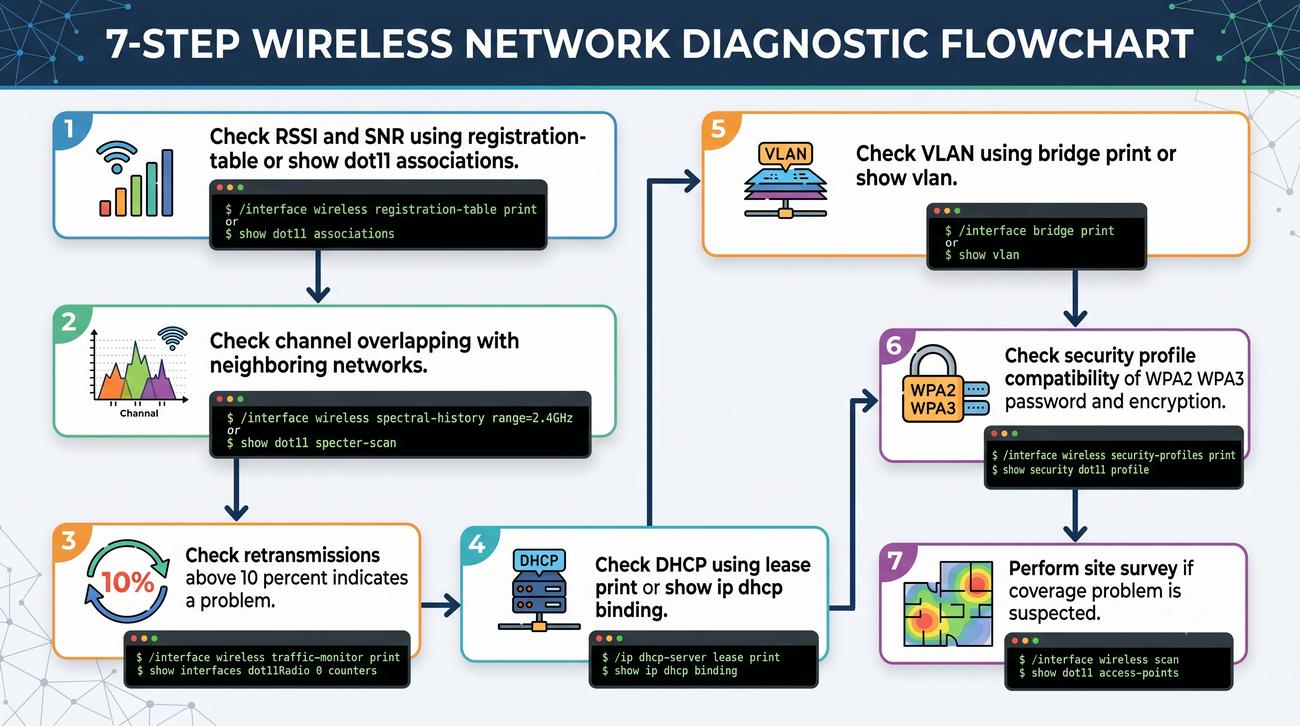

Systematyczne podejście do diagnostyki problemów w sieciach WiFi jest kluczowe dla skutecznego i szybkiego rozwiązywania problemów, szczególnie w środowiskach o dużej skali. Zalecana procedura rozpoczyna się od oceny podstawowych parametrów radiowych, takich jak RSSI i SNR, które pozwalają na szybkie odrzucenie lub potwierdzenie problemów z warstwą fizyczną. Kolejnym krokiem jest analiza wykorzystania kanału i ocena, czy nie dochodzi do nadmiernych interferencji z sąsiednimi sieciami, co można sprawdzić za pomocą skanowania otoczenia. W trzeciej kolejności należy sprawdzić poziom retransmisji, który jest czułym wskaźnikiem problemów niedostrzegalnych na podstawie samego RSSI czy SNR.

Po potwierdzeniu, że warstwa radiowa działa poprawnie, przechodzi się do diagnostyki wyższych warstw, zaczynając od sprawdzenia poprawnego działania DHCP i konfiguracji VLAN. Weryfikacja poprawności konfiguracji profilu zabezpieczeń, w tym zgodności haseł i metod szyfrowania, pozwala wykluczyć problemy z uwierzytelnianiem. Jeśli wszystkie powyższe kroki nie przynoszą rozwiązania, należy przeprowadzić szczegółową analizę ruchu za pomocą Wiresharka, która może ujawnić subtelne problemy z protokołem 802.11. W przypadku problemów z zasięgiem niezbędne jest wykonanie site survey z użyciem profesjonalnych narzędzi pomiarowych. Na koniec warto udokumentować cały proces diagnostyczny wraz z podjętymi działaniami i ich skutkami, co tworzy bazę wiedzy przydatną przy przyszłych problemach. Taka systematyczna procedura, stosowana konsekwentnie, znacząco skraca czas potrzebny na rozwiązanie problemów i minimalizuje ryzyko przeoczenia istotnych czynników.

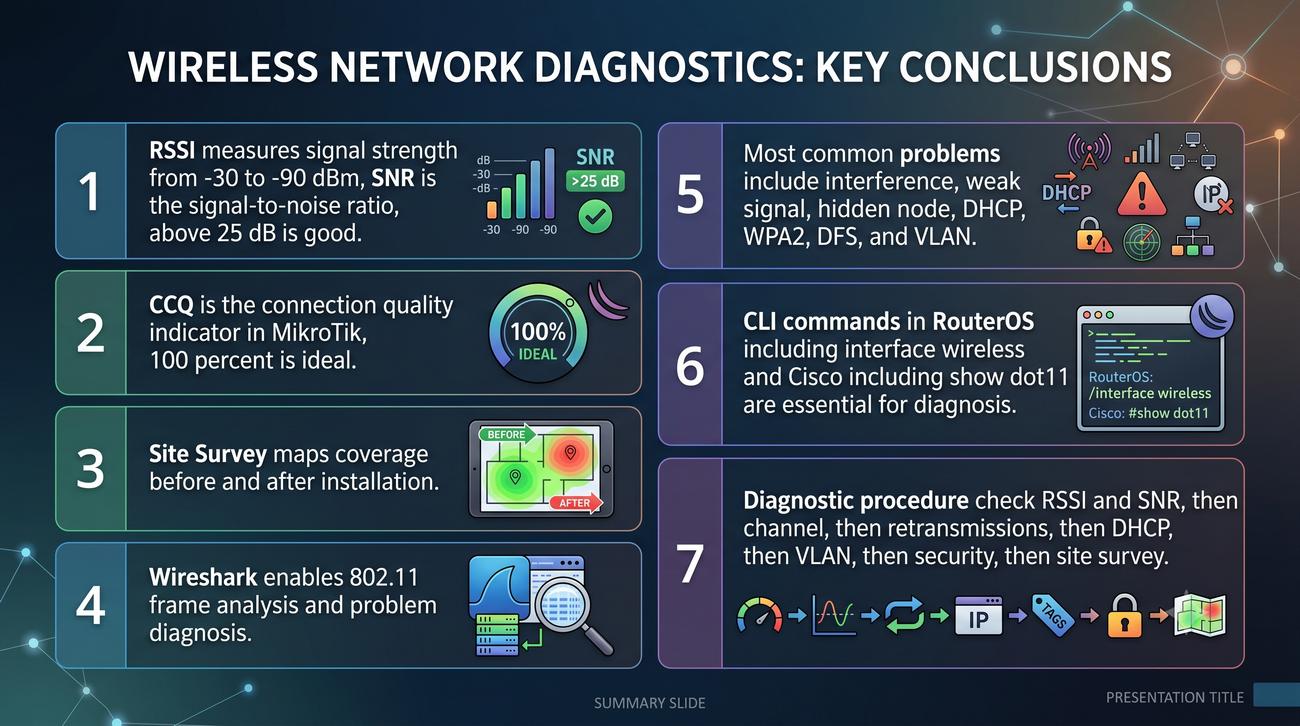

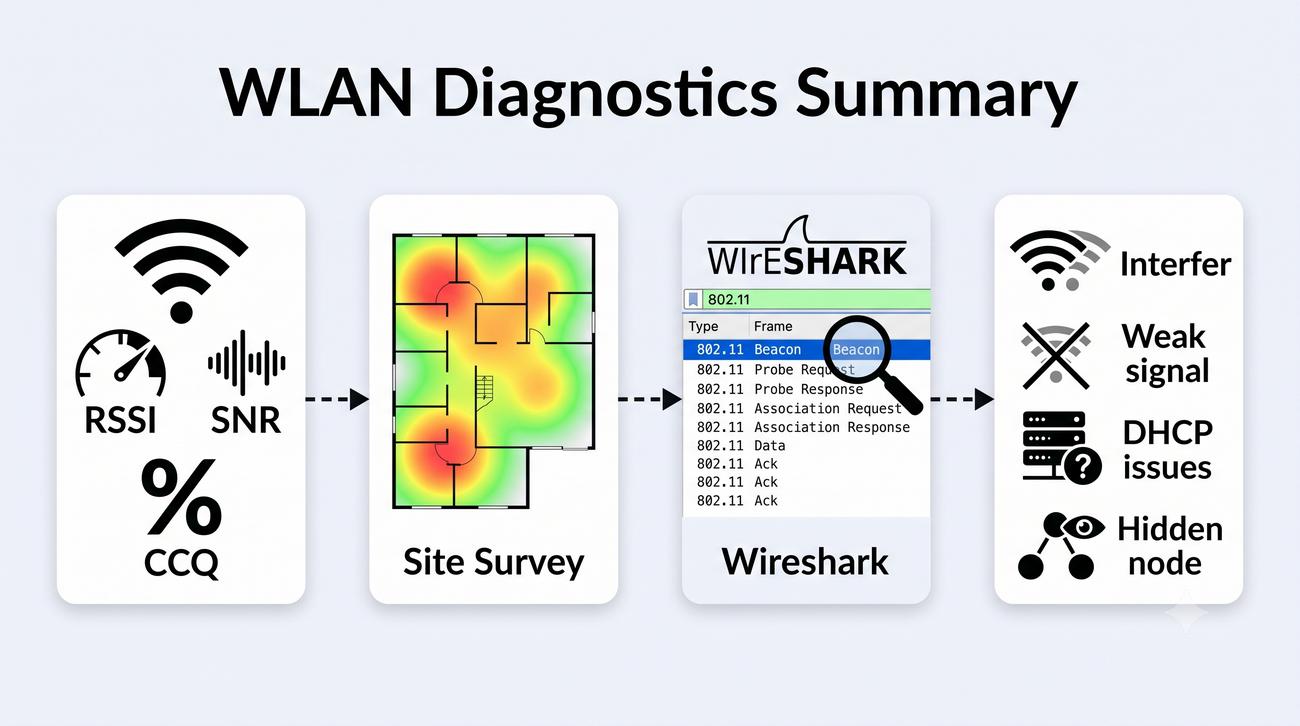

Kluczowym wnioskiem z niniejszej prezentacji jest zrozumienie, że skuteczna diagnostyka sieci WiFi wymaga zarówno wiedzy teoretycznej, jak i praktycznych umiejętności posługiwania się narzędziami pomiarowymi. Podstawą jest umiejętność poprawnej interpretacji parametrów radiowych, takich jak RSSI, SNR, CCQ i Tx/Rx Rate, w kontekście konkretnego środowiska i wymagań aplikacji. Równie ważna jest znajomość narzędzi do analizy widma i mapowania zasięgu, które pozwalają na identyfikację problemów na poziomie warstwy fizycznej. Umiejętność analizy ramek 802.11 za pomocą Wiresharka otwiera dostęp do najbardziej szczegółowej diagnostyki, umożliwiając identyfikację problemów na poziomie poszczególnych ramek.

Praktyczna znajomość interfejsu CLI urządzeń MikroTik i Cisco jest niezbędna w codziennej pracy administratora sieci WLAN, ponieważ umożliwia szybki dostęp do informacji diagnostycznych bez konieczności korzystania z interfejsu graficznego. Najczęstsze problemy, takie jak interferencje, słaby sygnał, hidden node czy problemy z DHCP, można skutecznie rozwiązywać, stosując się do systematycznej procedury diagnostycznej. Warto podkreślić, że wiele problemów można wyeliminować już na etapie projektowania sieci, poprzez odpowiednie dobranie kanałów, lokalizacji punktów dostępowych i konfiguracji zabezpieczeń. Dalszy rozwój w dziedzinie sieci bezprzewodowych wymaga ciągłego uczenia się i śledzenia nowych standardów, takich jak WiFi 7, które przynoszą kolejne usprawnienia w zakresie wydajności i diagnostyki. Zachęcam wszystkich studentów do samodzielnego eksperymentowania w laboratorium, ponieważ praktyczne doświadczenie jest niezastąpione w budowaniu kompetencji w tej dziedzinie.

Niniejsza prezentacja stanowiła kompleksowe wprowadzenie do zagadnień związanych z pomiarami i diagnostyką w sieciach bezprzewodowych, ale należy pamiętać, że wiedza teoretyczna to dopiero początek drogi. Prawdziwe zrozumienie tych zagadnień przychodzi z praktyką i samodzielnym rozwiązywaniem rzeczywistych problemów w środowisku laboratoryjnym lub produkcyjnym. Zachęcam do eksperymentowania z różnymi narzędziami, takimi jak Wireshark, iPerf3 czy RouterOS CLI, i do świadomego analizowania wyników pomiarów. Szczególnie wartościowe jest tworzenie własnych scenariuszy problemowych i próba ich samodzielnego diagnozowania bez podglądania gotowych rozwiązań.

W dalszej nauce polecam zapoznanie się z dokumentacją techniczną producentów sprzętu sieciowego oraz śledzenie blogów i kanałów społecznościowych poświęconych tematyce WiFi. Udział w forach dyskusyjnych i grupach tematycznych pozwala na wymianę doświadczeń z innymi specjalistami i poznanie nietypowych przypadków problemów diagnostycznych. Warto również rozważyć przystąpienie do certyfikacji branżowych, takich jak CWNA (Certified Wireless Network Administrator), które systematyzują wiedzę i są cenione przez pracodawców. Laboratorium sieciowe, nawet zbudowane z tanich urządzeń używanych, jest inwestycją, która zwraca się wielokrotnie w postaci praktycznych umiejętności. Dziękuję za uwagę i życzę sukcesów w zgłębianiu tajników sieci bezprzewodowych.
