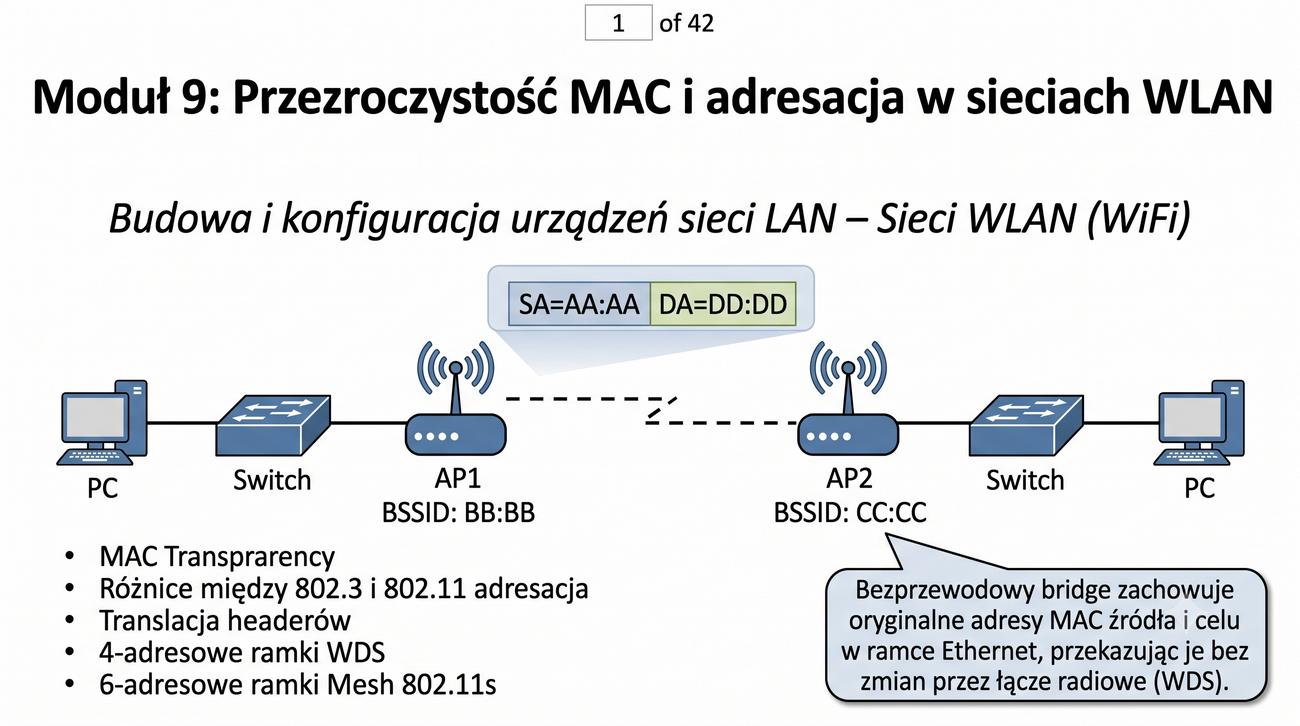

Koncepcja przezroczystości MAC stanowi fundamentalny mechanizm integracji sieci przewodowych z bezprzewodowymi w architekturze mostów L2. W praktyce inżynierskiej kluczowe jest zrozumienie, że urządzenia końcowe w sieci Ethernet nie muszą być świadome obecności łącza radiowego na swojej drodze transmisyjnej. Dzięki mechanizmom translacji nagłówków na poziomie punktów dostępowych cały proces wymiany danych pozostaje niewidoczny dla hostów.

Współczesne sieci WLAN coraz częściej wymagają zaawansowanych metod adresacji, aby sprostać wymaganiom skalowalności i wydajności. Mosty bezprzewodowe muszą radzić sobie z przekazywaniem ramek między wieloma segmentami sieci przy zachowaniu oryginalnych adresów źródła i przeznaczenia. Jest to szczególnie istotne w scenariuszach z wieloma punktami dostępowymi połączonymi w topologie rozszerzone.

Zrozumienie mechanizmów przezroczystości MAC pozwala inżynierom projektować sieci o większej niezawodności i lepszych parametrach transmisyjnych. Omawiane zagadnienia stanowią bazę do dalszego zgłębiania tematyki routingu w sieciach bezprzewodowych oraz zaawansowanych konfiguracji mostów sieciowych.

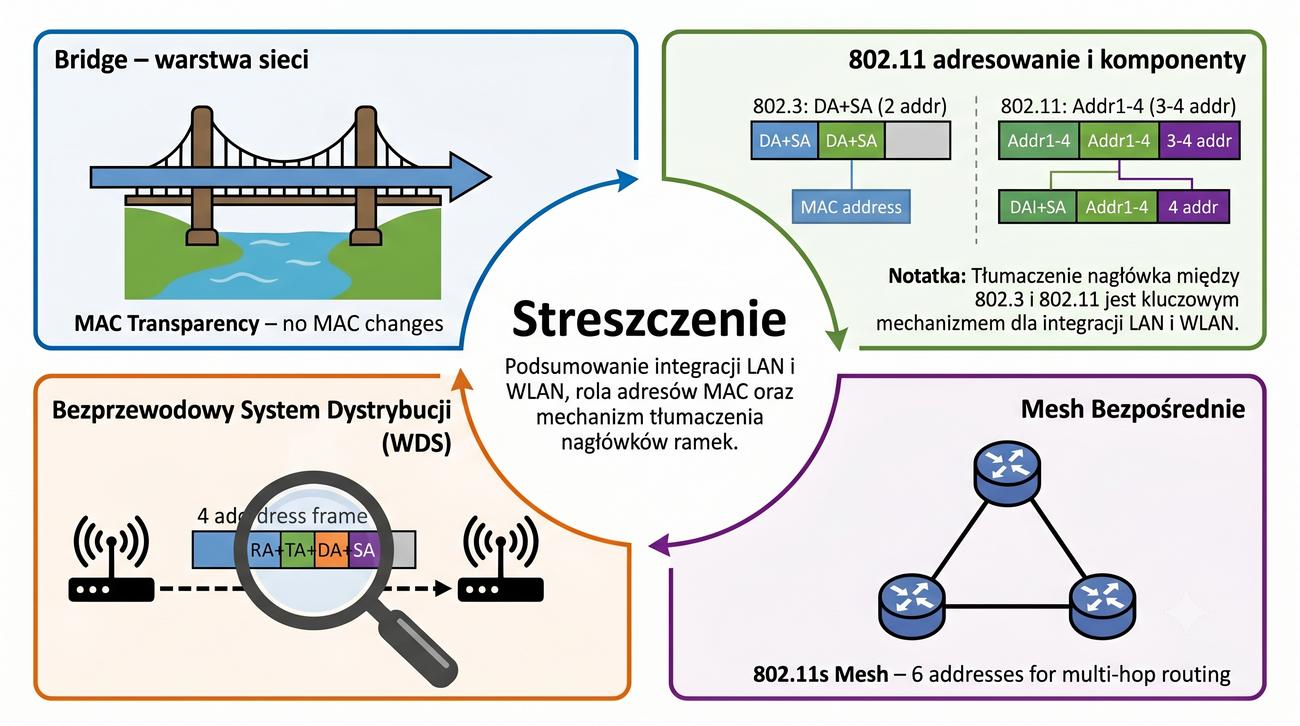

Streszczenie prezentowanego materiału obejmuje kluczowe aspekty związane z przezroczystością MAC w sieciach WLAN. Najważniejszym wnioskiem jest fakt, że most bezprzewodowy pełni rolę nie tylko przekaźnika, ale również translatora między dwoma różnymi światami sieciowymi. Mechanizmy adresacji cztero- i sześciopolowej pozwalają na zachowanie spójności transmisji w rozbudowanych topologiach.

W dalszej części prezentacji szczegółowo omówione zostaną różnice między standardowymi ramkami Ethernet a ramkami 802.11. Studenci poznają praktyczne aspekty konfiguracji mostów WDS oraz sieci Mesh w popularnych systemach operacyjnych dla urządzeń sieciowych. Każde z rozwiązań ma swoje zalety i ograniczenia, które należy uwzględnić podczas projektowania infrastruktury.

Materiał zawiera również omówienie zagadnień bezpieczeństwa związanych z adresacją MAC. MAC Spoofing i MAC Cloning to techniki, które mogą być wykorzystywane zarówno w celach administracyjnych, jak i przez potencjalnych atakujących. Zrozumienie tych mechanizmów jest niezbędne dla skutecznej ochrony sieci przed nieautoryzowanym dostępem.

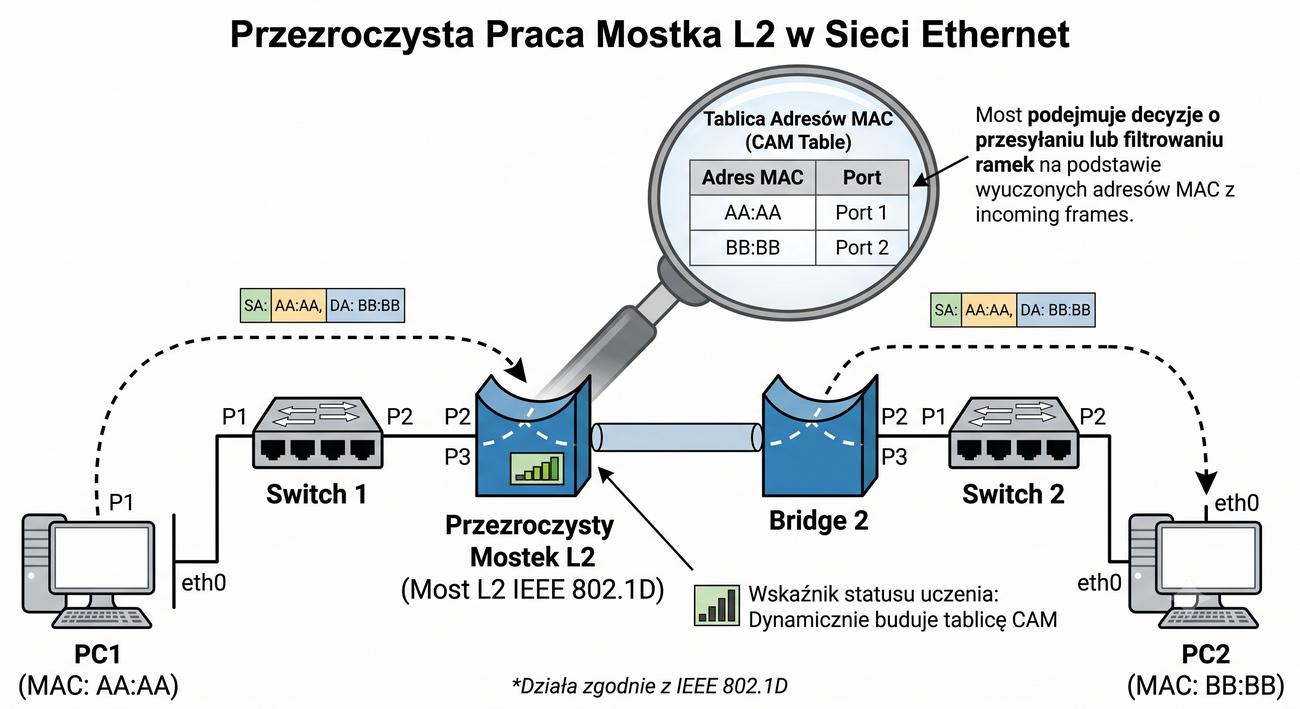

Most przezroczysty, działający zgodnie ze specyfikacją IEEE 802.1D, jest jednym z najważniejszych komponentów współczesnych sieci komputerowych. Jego podstawowym zadaniem jest łączenie dwóch lub więcej segmentów sieci przy jednoczesnym zachowaniu transparentności dla urządzeń końcowych. Decyzje o przekazywaniu ramek podejmowane są na podstawie tablicy uczącej się, która dynamicznie gromadzi informacje o adresach MAC.

Mechanizm uczenia się adresów MAC polega na analizie adresów źródłowych w przychodzących ramkach. Gdy most odbierze ramkę z nieznanego adresu źródłowego, zapisuje go w tablicy wraz z numerem portu, na którym ramka się pojawiła. Kolejne ramki adresowane do tego hosta są już przekazywane wyłącznie na właściwy port, co znacząco redukuje niepotrzebny ruch w sieci.

W kontekście sieci bezprzewodowych most przezroczysty musi dodatkowo radzić sobie z translacją między technologiami transmisyjnymi. Punkty dostępowe pracujące w trybie mostu bezprzewodowego rozszerzają funkcjonalność mostu L2 o obsługę łącza radiowego, co wymaga zaawansowanej obsługi adresacji wielopolowej.

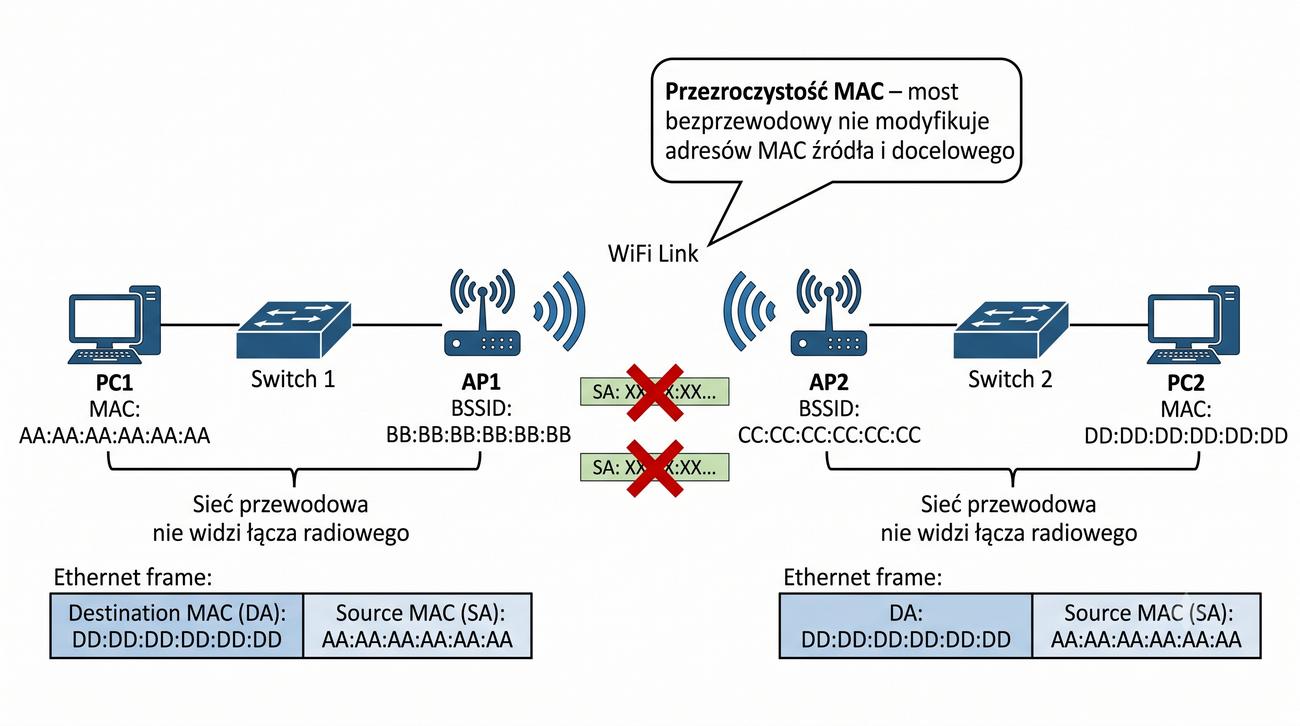

Przezroczystość MAC to właściwość systemu komunikacyjnego polegająca na niezmienianiu adresów MAC ramki podczas jej przesyłania przez łącze pośredniczące. W przypadku mostów bezprzewodowych oznacza to, że adres źródłowy SA oraz adres docelowy DA pozostają takie same przez całą drogę transmisji. Dzięki temu urządzenia w sieci LAN nie mają świadomości, że ich ramki były transmitowane drogą radiową.

Koncepcja ta ma fundamentalne znaczenie dla integracji sieci przewodowych z bezprzewodowymi. Gdyby most modyfikował adresy MAC, przełączniki w sieci LAN uczyłyby się nieprawidłowych przypisań portów do adresów. W efekcie doszłoby do poważnych zakłóceń w działaniu protokołów warstwy drugiej, takich jak ARP czy STP.

Z praktycznego punktu widzenia przezroczystość MAC upraszcza zarządzanie siecią i zmniejsza ryzyko błędów konfiguracyjnych. Administrator może projektować sieć LAN i WLAN jako spójną całość, bez potrzeby stosowania dodatkowych mechanizmów translacji na poziomie wyższych warstw.

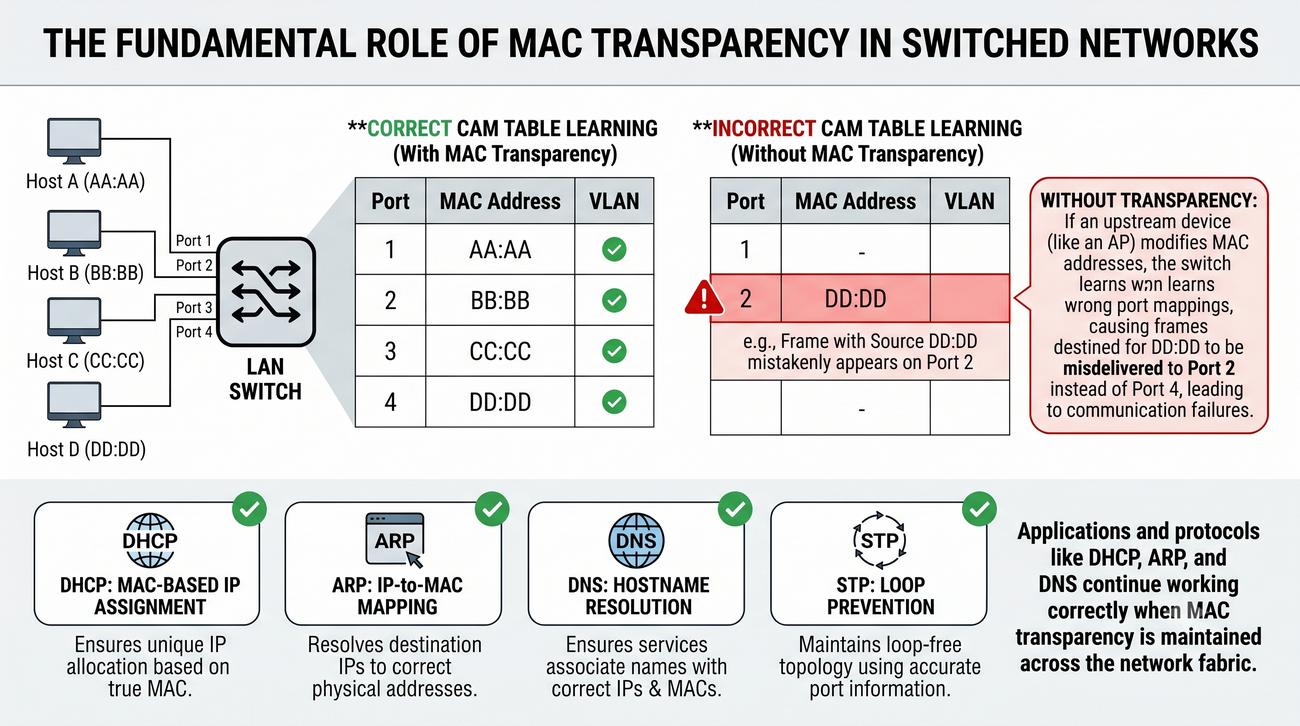

Znaczenie przezroczystości MAC dla poprawnego działania sieci LAN trudno przecenić. Przełączniki warstwy drugiej budują swoje tablice CAM na podstawie adresów źródłowych ramek pojawiających się na poszczególnych portach. Jeśli punkt dostępowy zmieniałby te adresy, switch widziałby nieprawidłowe przypisania, co prowadziłoby do błędów w przekazywaniu ramek.

Protokoły takie jak DHCP i ARP działają w oparciu o adresy MAC urządzeń końcowych. Serwer DHCP przypisuje adres IP na podstawie adresu MAC klienta, a ARP mapuje adresy IP na MAC w obrębie podsieci. Gdyby adresacja MAC była modyfikowana przez most, mechanizmy te przestałyby działać poprawnie, powodując problemy z komunikacją.

Dodatkowo przezroczystość MAC ma kluczowe znaczenie dla aplikacji czasu rzeczywistego i transmisji multicast. Wiele protokołów wykorzystuje adresy MAC do identyfikacji strumieni danych, a ich zmiana mogłaby spowodować nieprawidłowe dostarczanie pakietów do odbiorców lub całkowitą utratę transmisji.

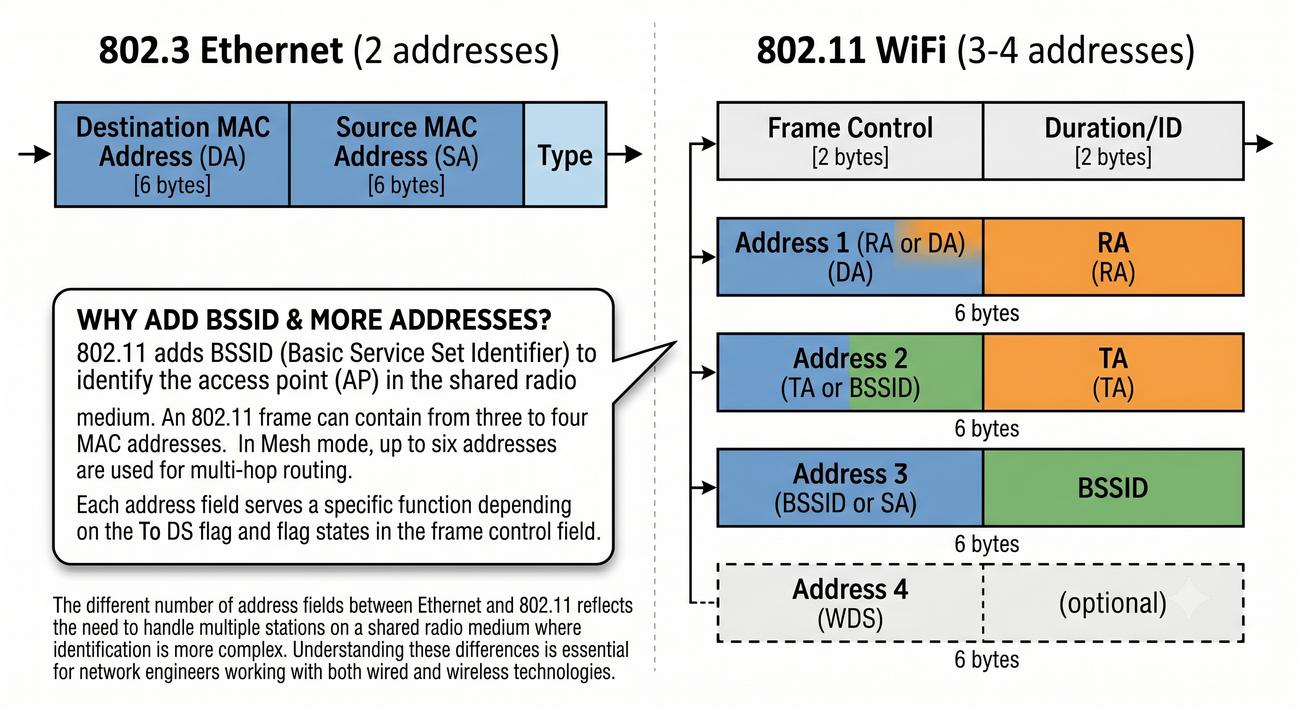

Ramka Ethernet 802.3 zawiera zaledwie dwa adresy MAC: docelowy DA i źródłowy SA, każdy o długości 6 bajtów. Taka struktura jest wystarczająca dla sieci przewodowych, gdzie medium transmisyjne jest w pełni kontrolowane. W sieciach bezprzewodowych sytuacja jest jednak znacznie bardziej złożona ze względu na charakterystykę transmisji radiowej i konieczność identyfikacji punktów dostępowych.

Ramka 802.11 może zawierać od trzech do czterech adresów MAC, a w przypadku Mesh nawet sześć. Dodatkowe adresy służą do identyfikacji punktu dostępowego BSSID oraz do obsługi transmisji między punktami dostępowymi w topologiach rozszerzonych. Każde pole adresowe ma ściśle określoną funkcję zależną od ustawienia flag To DS i From DS w nagłówku ramki.

Różnica w liczbie adresów MAC między Ethernetem a 802.11 wynika z konieczności obsługi wielu stacji na współdzielonym medium radiowym. W sieci WiFi każda ramka musi jednoznacznie określać nadawcę, odbiorcę oraz punkt dostępowy pośredniczący w transmisji, co wymaga bardziej rozbudowanego nagłówka.

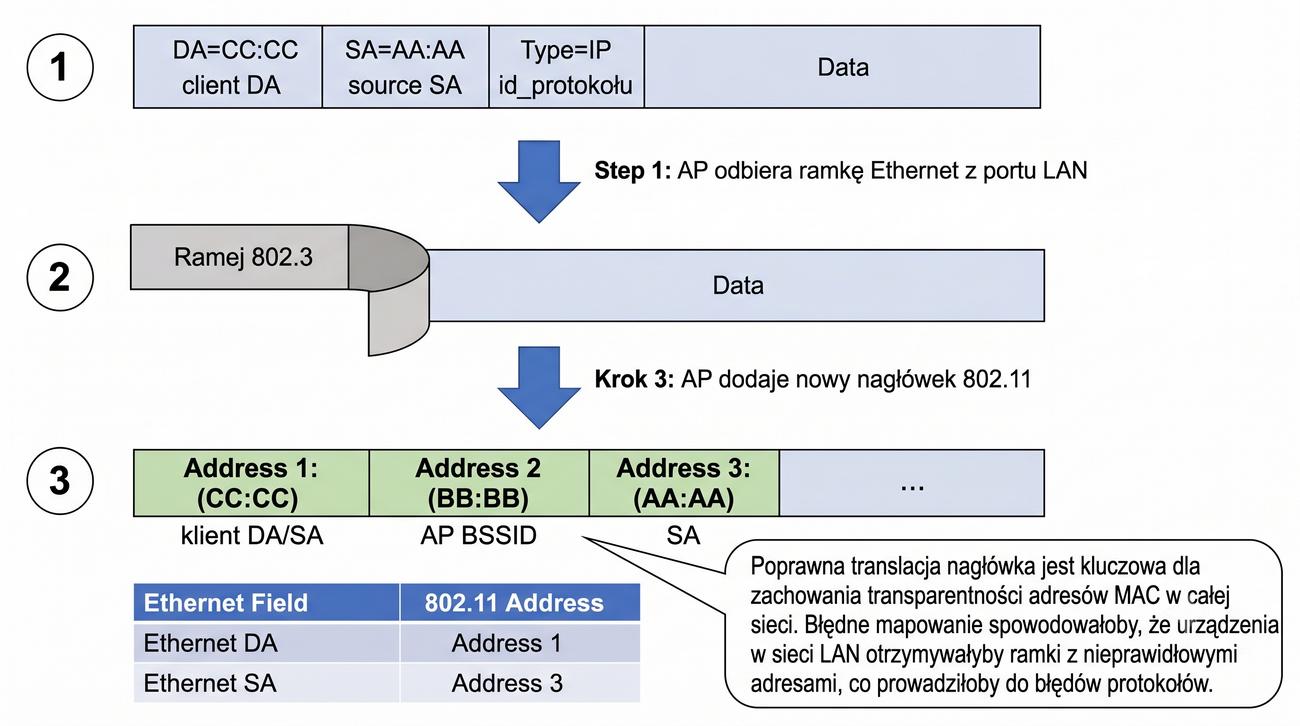

Proces translacji nagłówka Ethernet na nagłówek 802.11 rozpoczyna się w momencie, gdy punkt dostępowy odbiera ramkę z portu LAN. AP usuwa oryginalny nagłówek 802.3 zawierający DA i SA, a następnie konstruuje nowy nagłówek 802.11 z odpowiednią liczbą pól adresowych. Kluczowe jest zachowanie oryginalnych adresów źródła i przeznaczenia w odpowiednich polach nowego nagłówka, co gwarantuje przezroczystość MAC.

W standardowej konfiguracji, gdy ramka jest wysyłana z sieci przewodowej do klienta bezprzewodowego, w polu Address 1 umieszczany jest adres docelowy klienta DA. Address 2 przyjmuje wartość BSSID punktu dostępowego, a Address 3 zawiera oryginalny adres źródłowy SA z ramki Ethernet. Takie rozmieszczenie adresów pozwala na jednoznaczną identyfikację ścieżki transmisji w medium radiowym.

Prawidłowa translacja nagłówków jest warunkiem koniecznym do zachowania przezroczystości MAC. Jeśli proces ten zostałby wykonany błędnie, urządzenia w sieci LAN mogłyby otrzymywać ramki z nieprawidłowymi adresami, co skutkowałoby problemami z komunikacją na poziomie warstwy drugiej i wyższych.

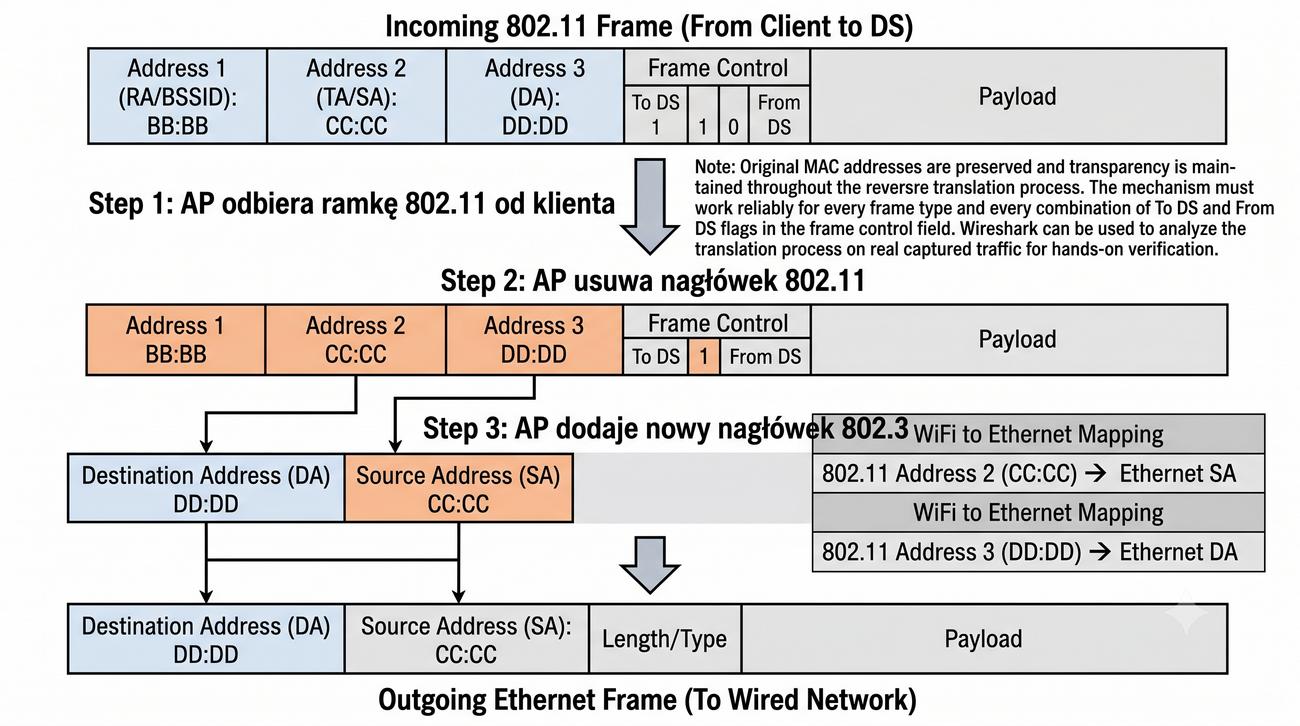

Translacja w kierunku odwrotnym, czyli z sieci bezprzewodowej do przewodowej, przebiega analogicznie, lecz w odwrotnej kolejności. Punkt dostępowy odbiera ramkę 802.11 od klienta bezprzewodowego i musi usunąć nagłówek 802.11, zastępując go standardowym nagłówkiem Ethernet 802.3. Adresy MAC są odtwarzane na podstawie zawartości pól adresowych ramki 802.11, co wymaga precyzyjnego odwzorowania.

W typowej sytuacji, gdy klient wysyła ramkę do sieci LAN, w polu Address 1 znajduje się BSSID punktu dostępowego, a w Address 2 adres źródłowy klienta SA. Punkt dostępowy po odebraniu ramki tworzy nagłówek Ethernet z adresem docelowym DA pochodzącym z Address 3 oraz adresem źródłowym SA z Address 2. W ten sposób oryginalne adresy zostają zachowane, a przezroczystość MAC jest utrzymana.

Mechanizm ten musi działać niezawodnie dla każdego typu ramki i każdej kombinacji flag To DS i From DS. W praktyce inżynieryjnej warto przeanalizować proces translacji na rzeczywistych przykładach z wykorzystaniem analizatorów protokołów takich jak Wireshark, co pozwala lepiej zrozumieć działanie mostów bezprzewodowych.

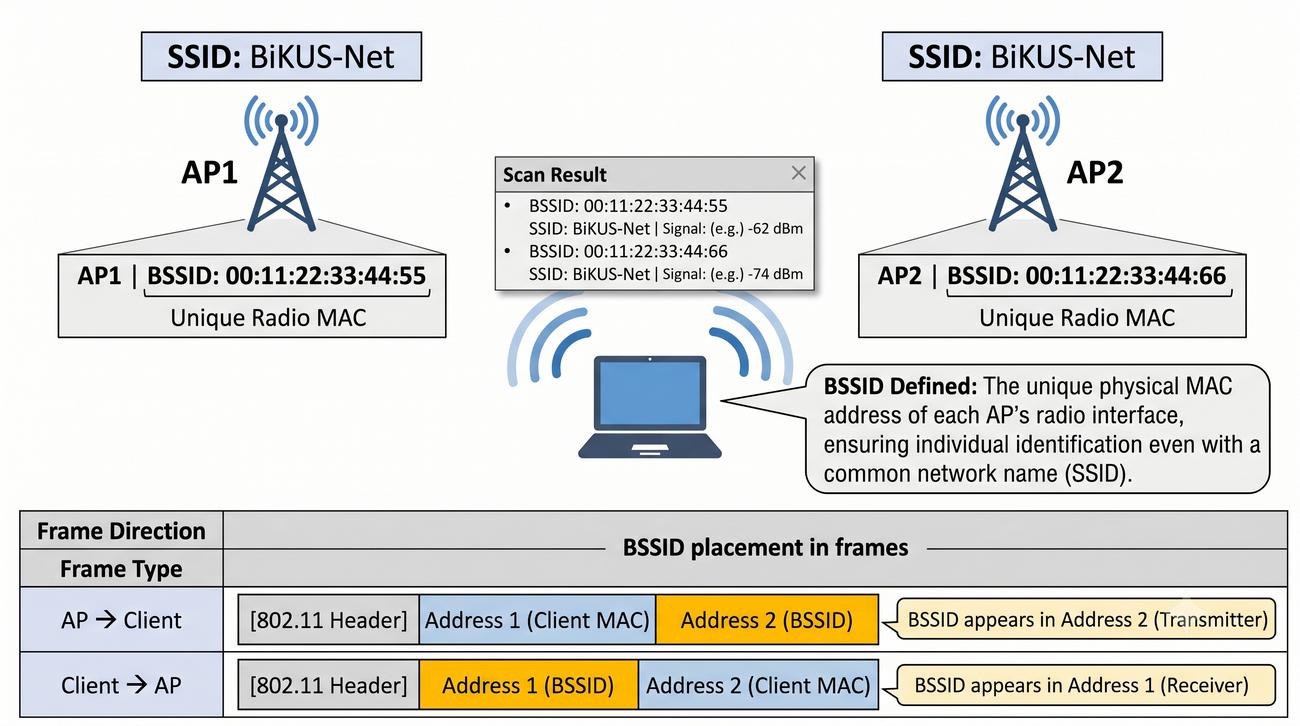

BSSID (Basic Service Set Identifier) to adres MAC interfejsu radiowego punktu dostępowego, który pełni kluczową rolę w identyfikacji stacji bazowej w sieci WLAN. Każdy punkt dostępowy posiada unikalny BSSID, nawet jeśli wiele AP współdzieli tę samą nazwę sieci SSID. Dzięki temu klienci mogą jednoznacznie odróżnić poszczególne punkty dostępowe podczas procesu skanowania i asocjacji.

W ramce 802.11 pole BSSID pojawia się w różnych pozycjach w zależności od kierunku transmisji. Gdy ramka jest wysyłana z punktu dostępowego do klienta, BSSID znajduje się w polu Address 2. W przypadku ramki wysyłanej od klienta do punktu dostępowego BSSID umieszczany jest w polu Address 1, co pozwala na jednoznaczną identyfikację docelowego AP.

Znajomość BSSID jest niezbędna przy konfiguracji zaawansowanych funkcji sieciowych, takich jak roaming czy balansowanie obciążenia. W systemach zarządzania siecią bezprzewodową analiza BSSID pozwala na monitorowanie wydajności poszczególnych punktów dostępowych i wykrywanie potencjalnych problemów z zakłóceniami sygnału.

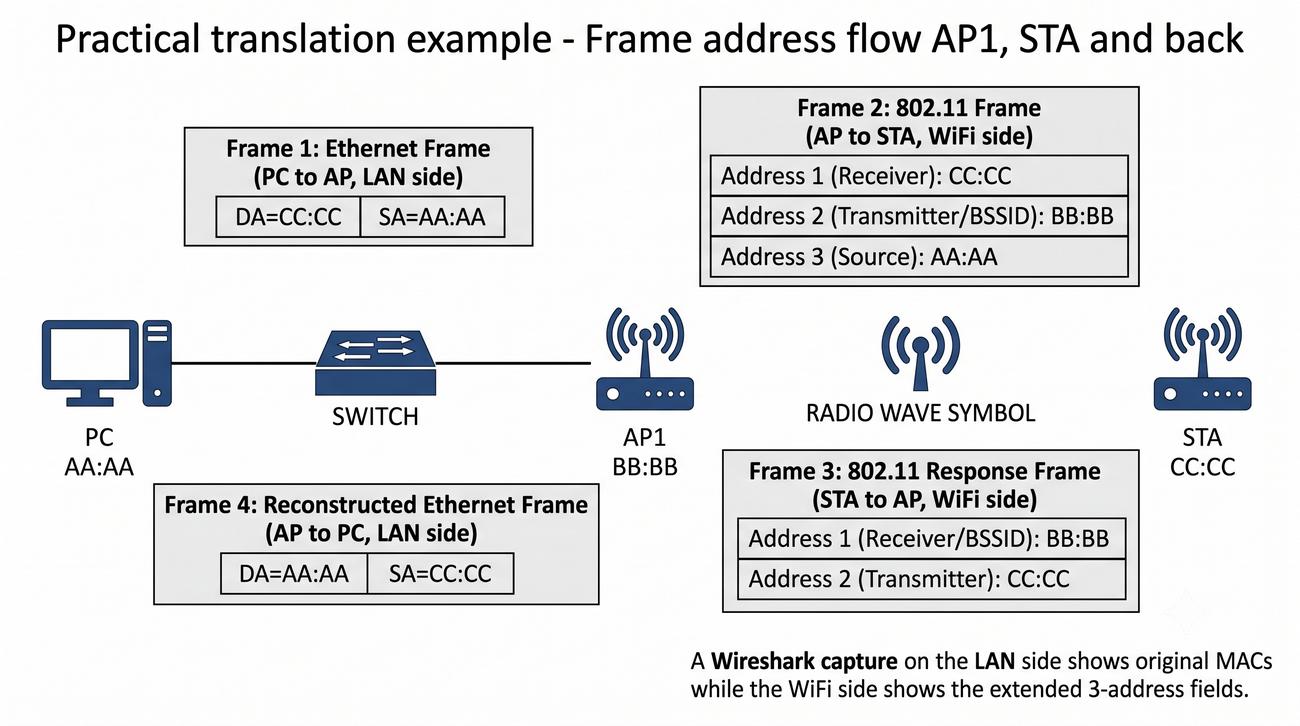

Analiza praktycznego przykładu translacji nagłówków pozwala lepiej zrozumieć omawiane mechanizmy. Rozważmy sytuację, w której komputer PC o adresie MAC AA:AA wysyła ramkę Ethernet do stacji STA o adresie CC:CC poprzez sieć WiFi. Ramka Ethernet ma adres docelowy DA równy CC:CC i adres źródłowy SA równy AA:AA, co stanowi standardową strukturę ramki 802.3.

Po dotarciu do punktu dostępowego AP1 o BSSID BB:BB następuje translacja do nagłówka 802.11. W polu Address 1 umieszczany jest adres docelowy CC:CC stacji STA, Address 2 przyjmuje wartość BB:BB jako BSSID punktu dostępowego, a Address 3 otrzymuje oryginalny adres źródłowy AA:AA. Stacja STA odbiera ramkę i może odpowiedzieć, co ponownie uruchamia proces translacji w przeciwnym kierunku.

Taki mechanizm zapewnia pełną przezroczystość MAC, ponieważ urządzenia końcowe widzą swoje oryginalne adresy. Ruch przechwycony w Wiresharku na interfejsie przewodowym pokaże oryginalne adresy MAC, natomiast na interfejsie radiowym zobaczymy rozszerzoną adresację 802.11 z trzema polami adresowymi.

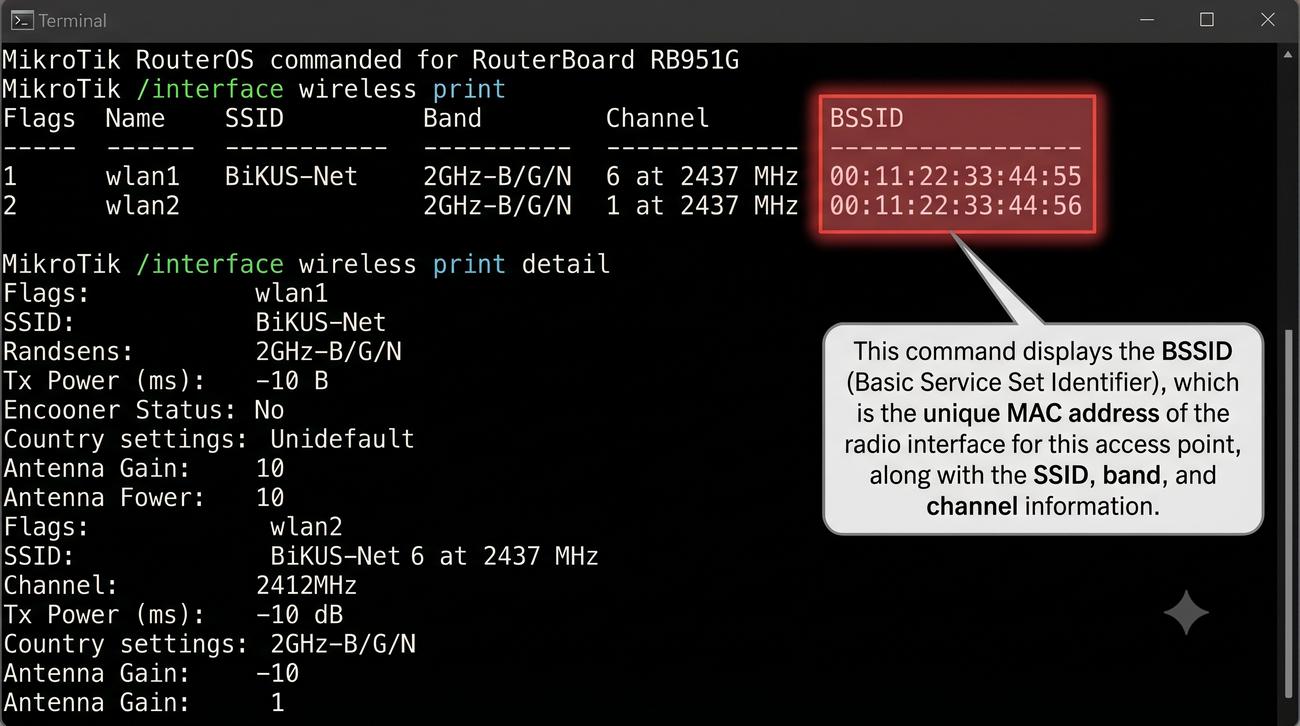

System RouterOS firmy MikroTik oferuje bogaty zestaw poleceń do diagnostyki interfejsów bezprzewodowych. Podstawowym poleceniem służącym do sprawdzenia BSSID jest "interface wireless print", które wyświetla szczegółowe informacje o wszystkich interfejsach radiowych. Wśród prezentowanych danych znajduje się między innymi adres MAC interfejsu pełniący funkcję BSSID oraz aktualny kanał pracy.

Oprócz BSSID polecenie to pokazuje również takie parametry jak SSID, pasmo pracy, kanał oraz tryb pracy interfejsu. Administrator sieci może szybko zweryfikować, czy interfejs pracuje w oczekiwanym trybie oraz czy jego konfiguracja jest zgodna z założeniami projektowymi. Jest to niezbędne narzędzie podczas wdrażania i utrzymania sieci WLAN w środowisku produkcyjnym.

W bardziej zaawansowanych scenariuszach warto korzystać z polecenia "interface wireless print detail", które dostarcza jeszcze więcej informacji technicznych. Znajomość tych narzędzi diagnostycznych znacząco przyspiesza proces rozwiązywania problemów w sieciach opartych na sprzęcie MikroTik oraz ułatwia identyfikację nieprawidłowości konfiguracyjnych.

Wireless Distribution System to technologia pozwalająca na łączenie wielu punktów dostępowych za pomocą łącza bezprzewodowego bez konieczności stosowania okablowania strukturalnego. WDS umożliwia tworzenie rozległych sieci WLAN obejmujących obszary, w których poprowadzenie kabli jest niemożliwe lub nieuzasadnione ekonomicznie. System ten wykorzystuje czteroadresową ramkę 802.11 do zachowania przezroczystości MAC w topologiach rozproszonych.

W architekturze WDS wyróżnia się główny punkt dostępowy pełniący rolę gateway oraz punkty satelitarne, które łączą się z nim bezprzewodowo. Każdy z punktów dostępowych musi być skonfigurowany jako peer WDS, co oznacza konieczność wzajemnej znajomości adresów MAC. Konfiguracja ta może być wykonana statycznie lub dynamicznie w zależności od możliwości konkretnego sprzętu i systemu operacyjnego.

Mimo swoich zalet technologia WDS ma również istotne ograniczenia związane ze skalowalnością i wydajnością. Każdy dodatkowy skok WDS powoduje spadek przepustowości ze względu na konieczność retransmisji ramek przez kolejne punkty dostępowe, co należy uwzględnić podczas projektowania infrastruktury.

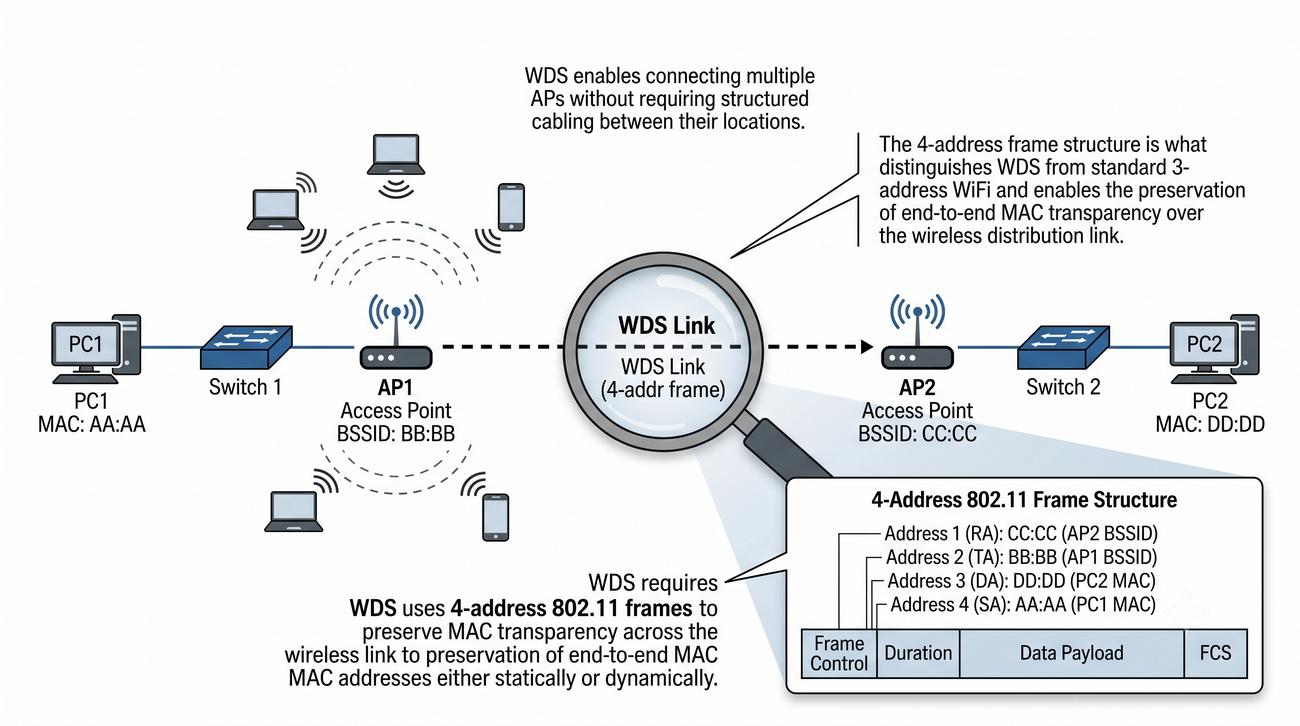

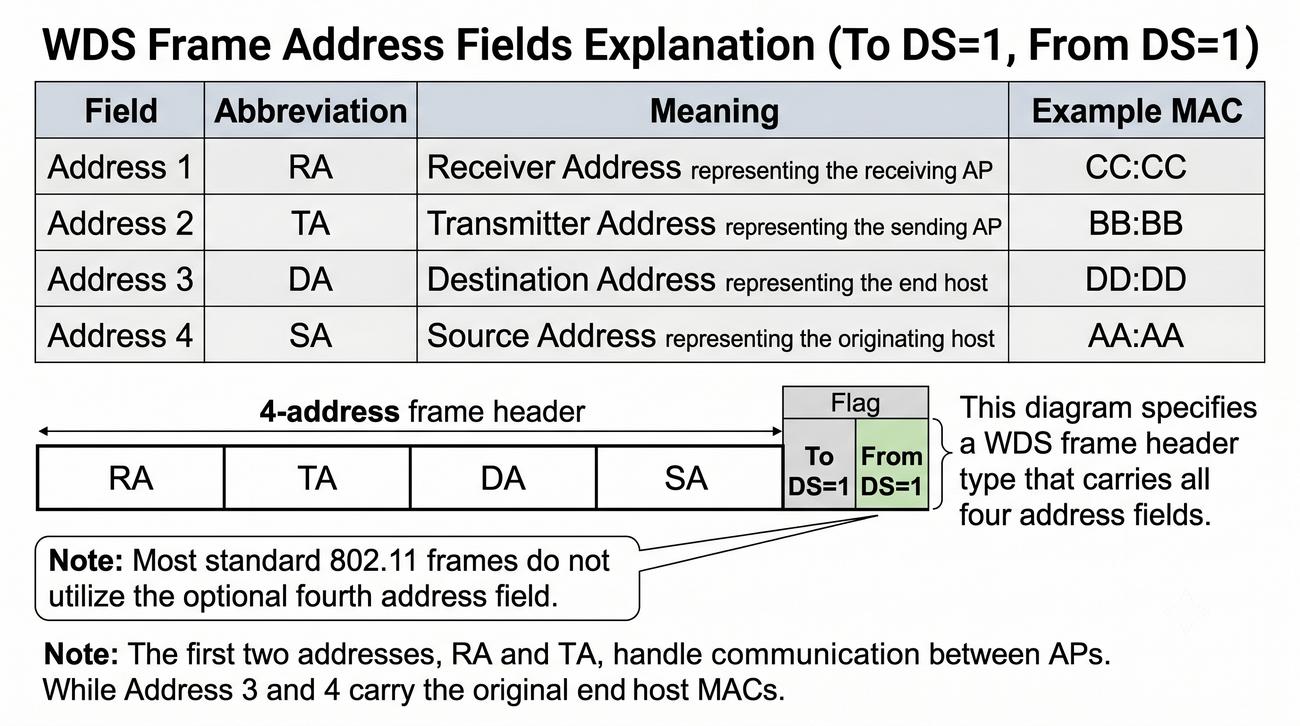

W ramce WDS cztery adresy MAC pełnią precyzyjnie określone funkcje niezbędne do poprawnej transmisji w topologii rozproszonej. Address 1 to Receiver Address RA, czyli adres punktu dostępowego mającego odebrać ramkę. Address 2 to Transmitter Address TA, adres punktu dostępowego nadającego ramkę. Te dwa pierwsze adresy odpowiadają za komunikację między punktami dostępowymi na łączu WDS.

Address 3 przechowuje Destination Address DA, czyli docelowy adres MAC hosta końcowego w sieci LAN. Address 4 zawiera Source Address SA, czyli źródłowy adres MAC hosta wysyłającego ramkę. Dzięki takiej organizacji pól adresowych most WDS zachowuje pełną przezroczystość MAC dla urządzeń końcowych, które nie są świadome istnienia łącza WDS.

Warto zwrócić uwagę, że w standardowej ramce 802.11 z trzema adresami nie ma miejsca na Address 4. Wprowadzenie czwartego adresu wymaga odpowiedniego ustawienia flag To DS i From DS w nagłówku ramki, co sygnalizuje odbiorcy, że ramka zawiera dodatkowe pole adresowe i wymaga specjalnego traktowania.

Przeanalizujmy konkretny przykład transmisji w sieci WDS, aby zrozumieć praktyczne działanie mechanizmu czterech adresów. Załóżmy, że komputer PC1 o adresie MAC AA:AA wysyła dane do komputera PC2 o adresie DD:DD poprzez dwa punkty dostępowe AP1 i AP2 połączone łączem WDS. AP1 ma adres BB:BB, a AP2 adres CC:CC, co pozwala na precyzyjne określenie ścieżki transmisji.

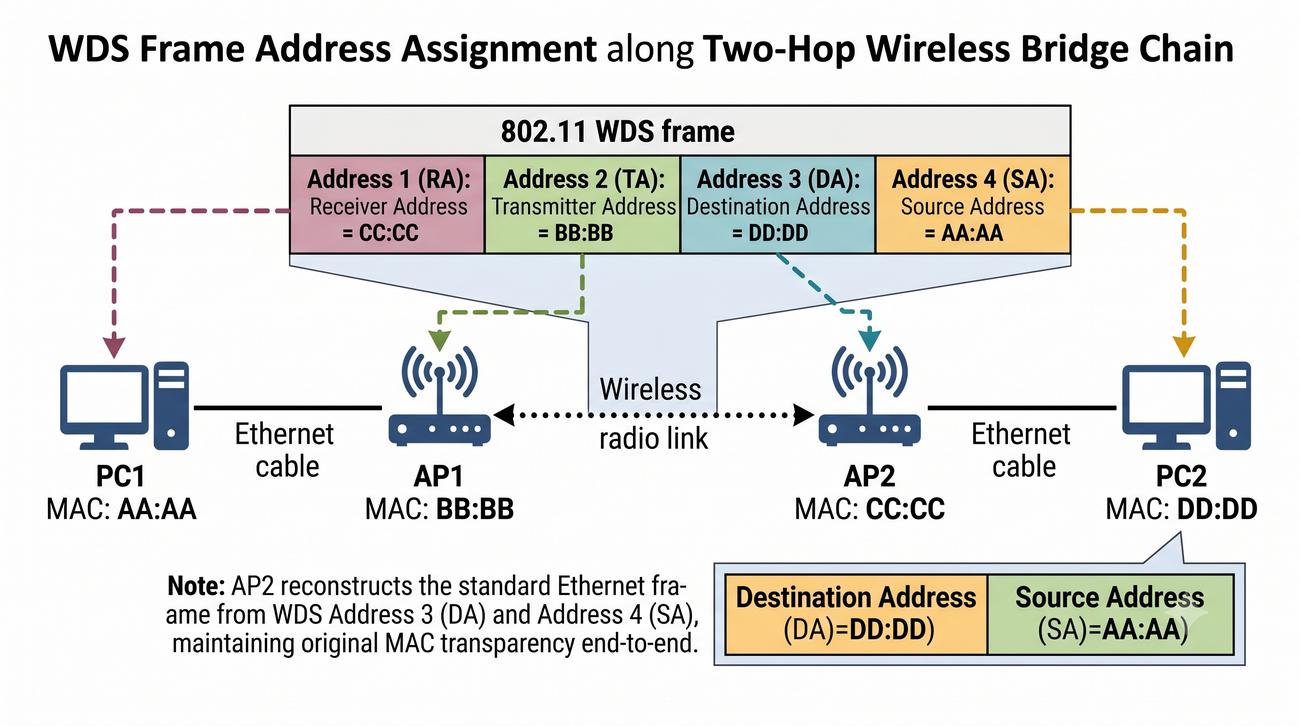

Ramka wysyłana z AP1 do AP2 przez łącze WDS ma następującą strukturę adresową. Address 1 zawiera CC:CC jako adres odbiorcy RA, czyli AP2. Address 2 to BB:BB jako adres nadawcy TA, czyli AP1. Address 3 przechowuje DD:DD jako docelowy adres hosta DA, a Address 4 zawiera AA:AA jako źródłowy adres hosta SA, co zapewnia pełną przezroczystość MAC.

Po odebraniu ramki przez AP2 następuje translacja nagłówka WDS na standardowy nagłówek Ethernet. AP2 odtwarza ramkę Ethernet z adresem docelowym DD:DD i źródłowym AA:AA, po czym przekazuje ją przez interfejs przewodowy do komputera PC2. Proces ten jest całkowicie niewidoczny dla obu komputerów końcowych.

Technologia WDS, mimo swojej użyteczności, napotyka na poważne ograniczenia w kontekście skalowalności i wydajności transmisji. Podstawowym problemem jest konieczność pracy wszystkich punktów dostępowych w łańcuchu WDS na tym samym kanale radiowym. Oznacza to, że pojemność kanału jest współdzielona między wszystkie pary WDS, co drastycznie ogranicza całkowitą przepustowość dostępną dla użytkowników końcowych.

Kolejnym ograniczeniem jest konieczność ręcznej konfiguracji relacji WDS peer na każdym punkcie dostępowym. W dużych instalacjach z wieloma punktami dostępowymi zarządzanie tymi relacjami staje się bardzo złożone i podatne na błędy konfiguracyjne. Dodatkowo każdy punkt dostępowy musi przechowywać tablicę sąsiedztwa, która w przypadku rozbudowanych łańcuchów może być trudna do utrzymania w spójnym stanie.

Problemem jest również degradacja wydajności wraz ze wzrostem liczby skoków WDS. Każda ramka musi być odebrana i ponownie nadana przez każdy pośredniczący punkt dostępowy, co podwaja opóźnienie i zmniejsza przepustowość dostępną dla użytkowników na końcach łańcucha.

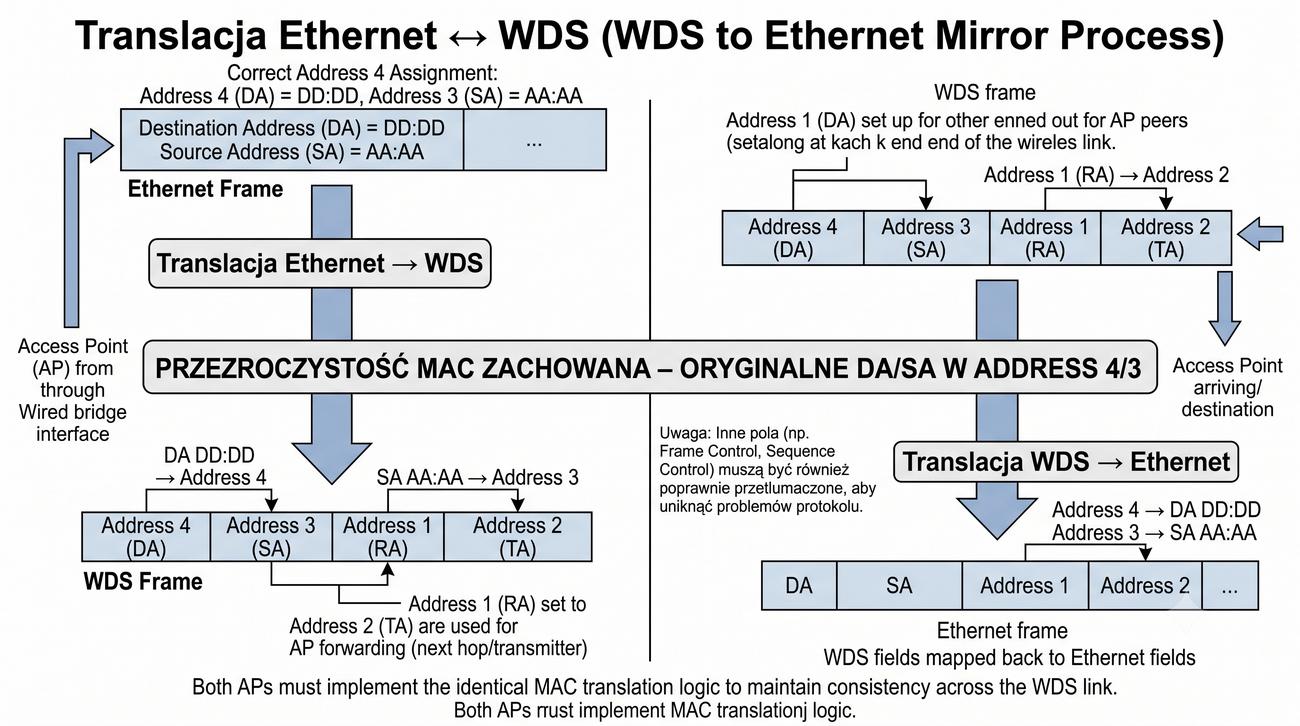

Proces translacji między Ethernetem a ramką WDS wymaga szczególnej uwagi ze względu na obecność czterech pól adresowych w nagłówku. Gdy punkt dostępowy odbiera ramkę Ethernet z sieci przewodowej, musi skonstruować nagłówek WDS z czterema adresami, zachowując oryginalne adresy DA i SA. Adres docelowy DA z ramki Ethernet trafia do Address 3, a adres źródłowy SA trafia do Address 4 ramki WDS.

Translacja w przeciwnym kierunku, czyli z WDS do Ethernetu, polega na odczytaniu Address 3 jako adresu docelowego DA oraz Address 4 jako adresu źródłowego SA. Nagłówek 802.11 jest usuwany, a ramka Ethernet jest odtwarzana z zachowaniem oryginalnych adresów MAC. Dzięki temu procesowi przezroczystość MAC jest w pełni zachowana, a urządzenia końcowe nie są świadome przejścia ramki przez łącze WDS.

Warto podkreślić, że translacja ta musi uwzględniać również inne pola nagłówka, takie jak typ ramki czy kontrola sekwencji. Nieprawidłowe odwzorowanie tych pól mogłoby prowadzić do problemów z wydajnością protokołów warstwy wyższej oraz błędów w działaniu aplikacji sieciowych.

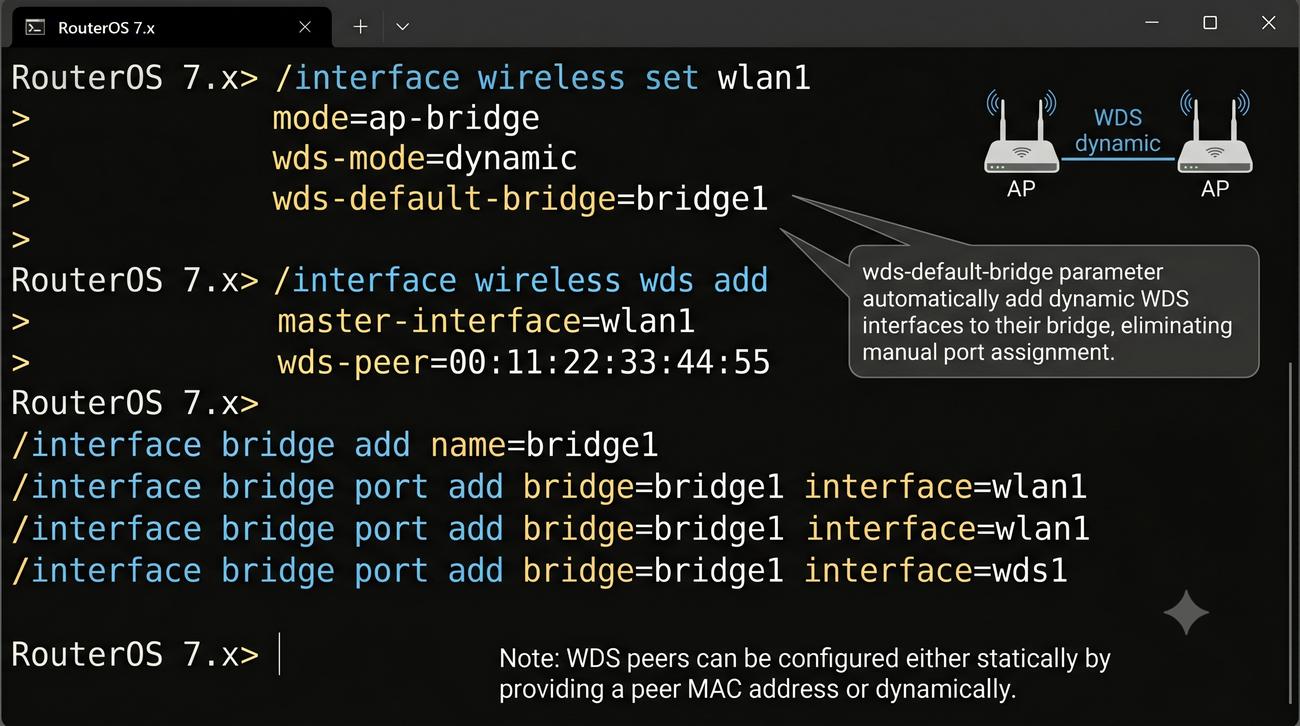

Konfiguracja WDS w systemie RouterOS firmy MikroTik jest stosunkowo prosta, ale wymaga zrozumienia kilku kluczowych koncepcji. Podstawowym krokiem jest ustawienie interfejsu bezprzewodowego w tryb "ap-bridge" oraz włączenie dynamicznego WDS poprzez parametr "wds-mode". Następnie należy utworzyć interfejs mostu bridge, do którego zostaną przypięte zarówno interfejs radiowy, jak i interfejsy WDS.

Parametr "wds-default-bridge" pozwala na automatyczne dodawanie wszystkich dynamicznych interfejsów WDS do wskazanego mostu. Jest to niezwykle wygodne w przypadku instalacji z wieloma punktami dostępowymi, ponieważ eliminuje konieczność ręcznego przypisywania każdego interfejsu do mostu. WDS peer można konfigurować zarówno statycznie, podając adres MAC sąsiedniego punktu, jak i dynamicznie, co upraszcza zarządzanie w mniejszych sieciach.

Po skonfigurowaniu mostu i interfejsów WDS należy pamiętać o dodaniu portów do mostu w odpowiedniej kolejności. Interfejs radiowy oraz interfejs WDS muszą należeć do tego samego mostu, aby ramki mogły być przekazywane między siecią przewodową a bezprzewodową bez utraty przezroczystości MAC.

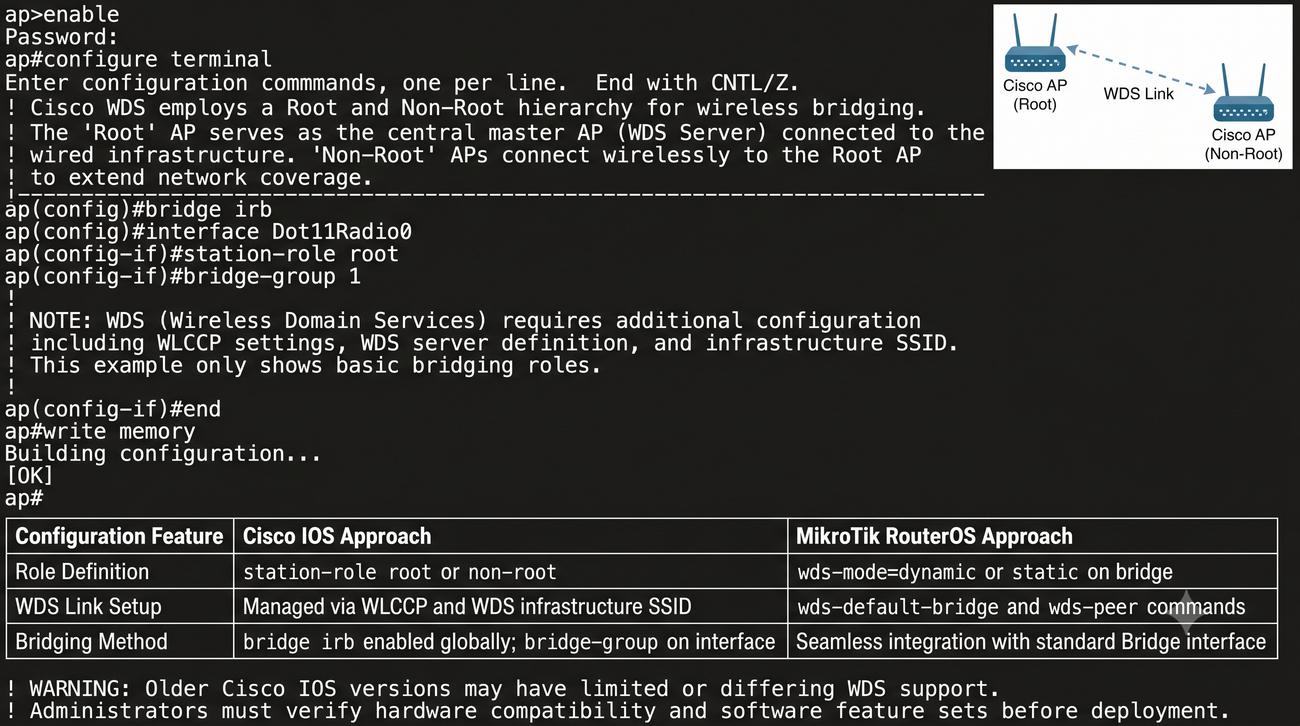

Konfiguracja mostu bezprzewodowego WDS w systemie Cisco IOS różni się znacząco od implementacji w RouterOS MikroTik. W Cisco punkt dostępowy może pracować w roli root lub non-root, co determinuje hierarchię w topologii mostu. Tryb root pełni funkcję głównego punktu dostępowego, do którego łączą się pozostałe punkty pracujące w trybie non-root, tworząc strukturę hierarchiczną.

W systemie Cisco IOS most bezprzewodowy wymaga użycia polecenia "bridge irb" Integrated Routing and Bridging, które umożliwia jednoczesne mostkowanie i rutowanie między interfejsami. Interfejs radiowy Dot11Radio0 jest przypisywany do grupy mostu za pomocą polecenia "bridge-group", co pozwala na połączenie sieci przewodowej z bezprzewodową. Należy pamiętać, że w starszych wersjach IOS obsługa WDS może być ograniczona.

Warto zaznaczyć, że Cisco stosuje własną terminologię i mechanizmy mostkowania, które różnią się od standardowych rozwiązań dostępnych w sprzęcie innych producentów. Administratorzy posiadający doświadczenie z urządzeniami Cisco docenią spójność interfejsu CLI z innymi produktami tego producenta, co ułatwia naukę i konfigurację.

Rozważmy przykład trzech punktów dostępowych połączonych w łańcuch WDS: AP1 jako gateway, AP2 jako węzeł środkowy i AP3 jako węzeł końcowy. Każdy punkt dostępowy musi znać adres MAC swojego bezpośredniego sąsiada, z którym łączy go relacja WDS peer. W przypadku łańcucha AP1 zna AP2, AP2 zna zarówno AP1 jak i AP3, a AP3 zna jedynie AP2, co tworzy liniową topologię połączeń.

Gdy komputer PC1 podłączony do AP1 chce wysłać dane do PC3 podłączonego do AP3, ramka musi pokonać dwie transmisje WDS. Najpierw ramka jest transmitowana z AP1 do AP2, a następnie z AP2 do AP3. Każda z tych transmisji wykorzystuje osobne czasy dostępu do medium radiowego, co podwaja całkowite opóźnienie transmisji w porównaniu z pojedynczym skokiem.

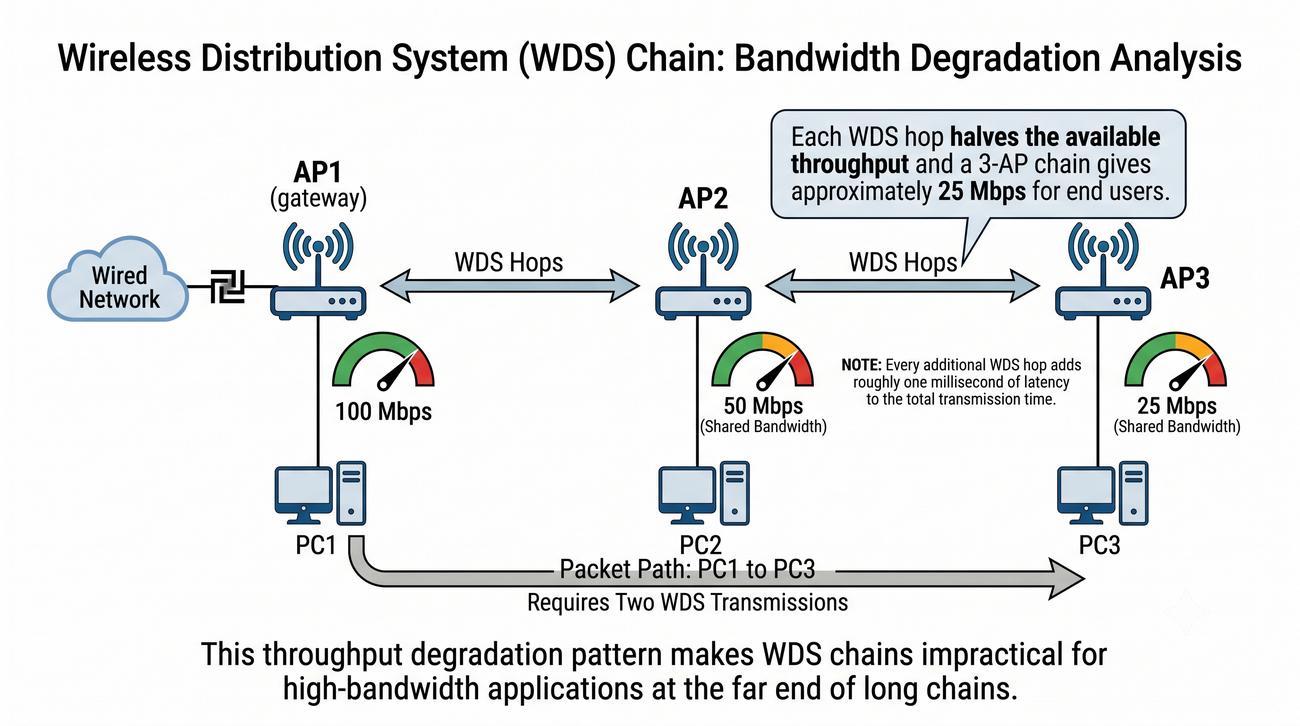

Kluczowym aspektem jest spadek przepustowości wraz z każdym dodatkowym skokiem WDS. Jeśli łącze radiowe oferuje przepustowość 100 Mbps, to przy dwóch skokach każdy z punktów pośrednich dzieli tę przepustowość, co w praktyce daje około 50 Mbps dla użytkownika końcowego na AP3.

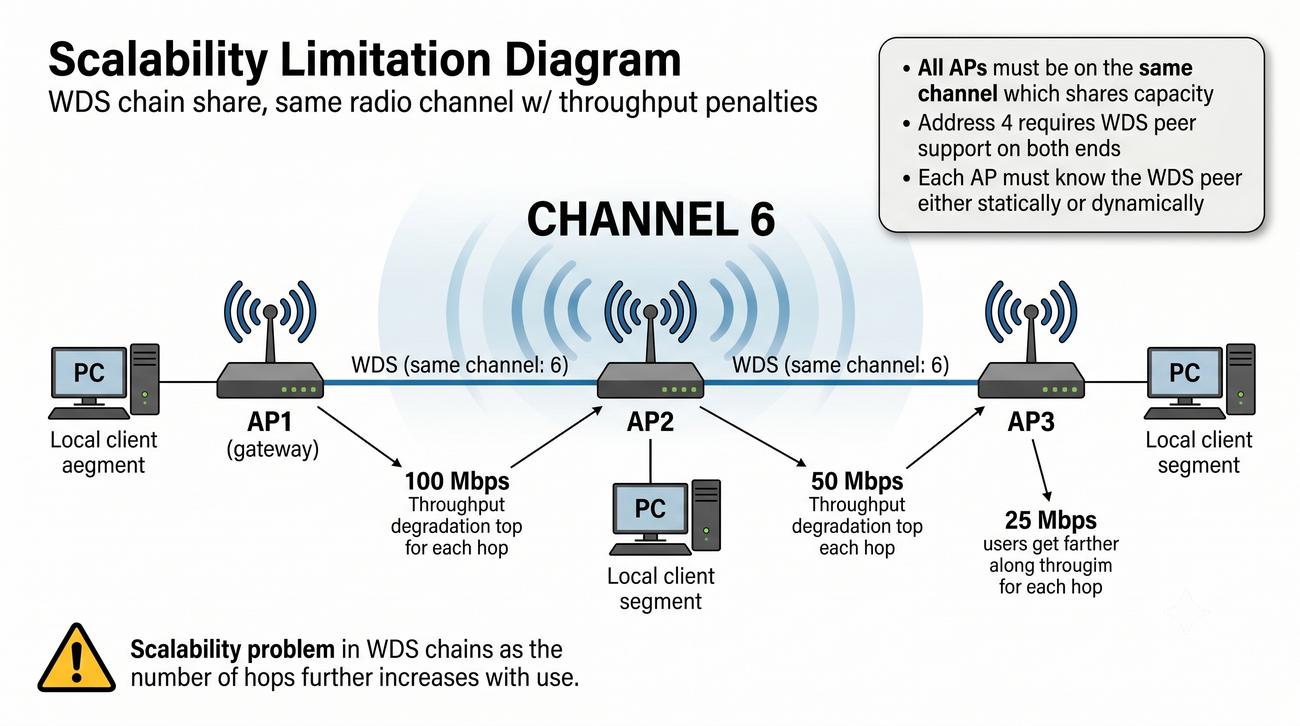

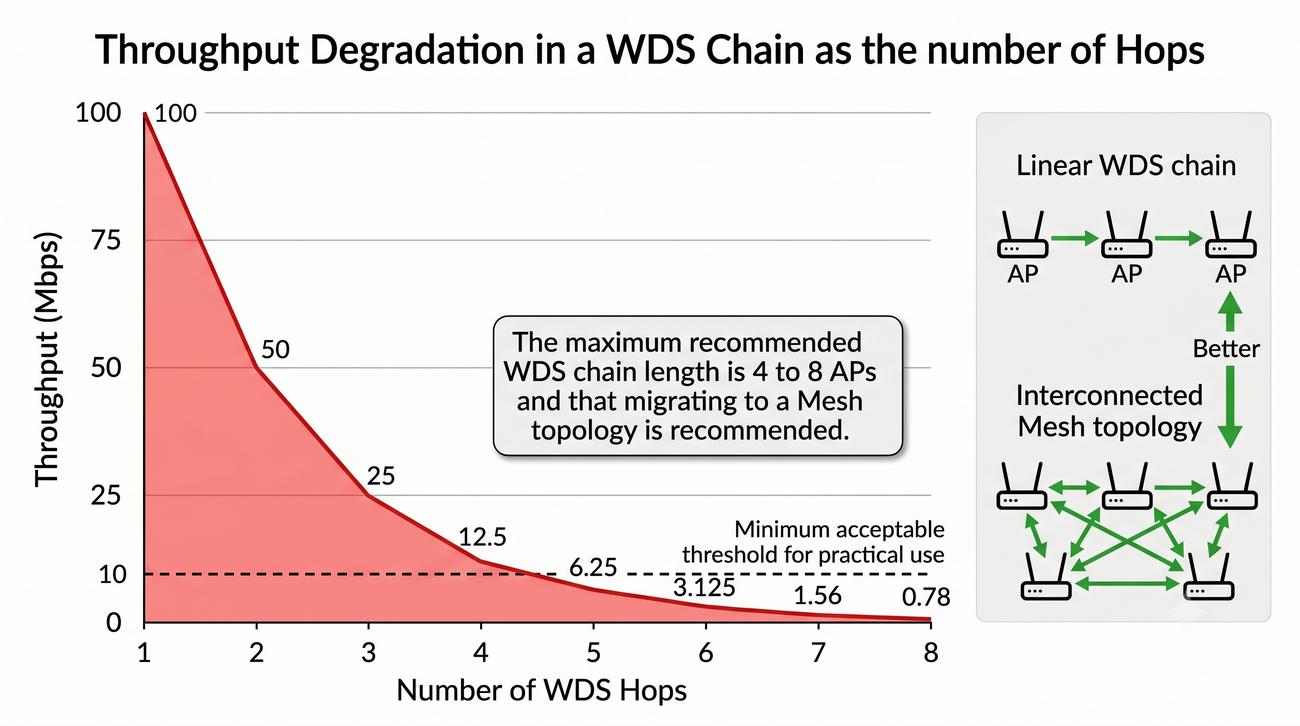

Problem skalowalności WDS wynika przede wszystkim z liniowego spadku przepustowości wraz ze wzrostem liczby skoków w łańcuchu. W praktyce inżynierskiej zaleca się ograniczenie łańcucha WDS do maksymalnie czterech do ośmiu punktów dostępowych, aby zachować akceptowalną wydajność. Każdy dodatkowy skok WDS dodaje około jednej milisekundy opóźnienia, co przy transmisjach czasu rzeczywistego może być odczuwalne dla użytkowników.

Dodatkowo każdy punkt dostępowy w łańcuchu musi obsługiwać zarówno ruch własnych klientów, jak i ruch tranzytowy dla pozostałych węzłów w łańcuchu. Prowadzi to do przeciążenia punktów znajdujących się bliżej gateway, które muszą przetwarzać największą ilość ruchu pochodzącego od wszystkich klientów w sieci. W skrajnych przypadkach może dojść do całkowitego zablokowania transmisji z powodu przepełnienia buforów.

Rozwiązaniem problemu skalowalności jest migracja do topologii Mesh, która oferuje nieporównanie lepsze możliwości rozbudowy i niezawodność. W sieci Mesh każdy węzeł może komunikować się z wieloma sąsiadami, co eliminuje problem wąskiego gardła charakterystyczny dla liniowego łańcucha WDS.

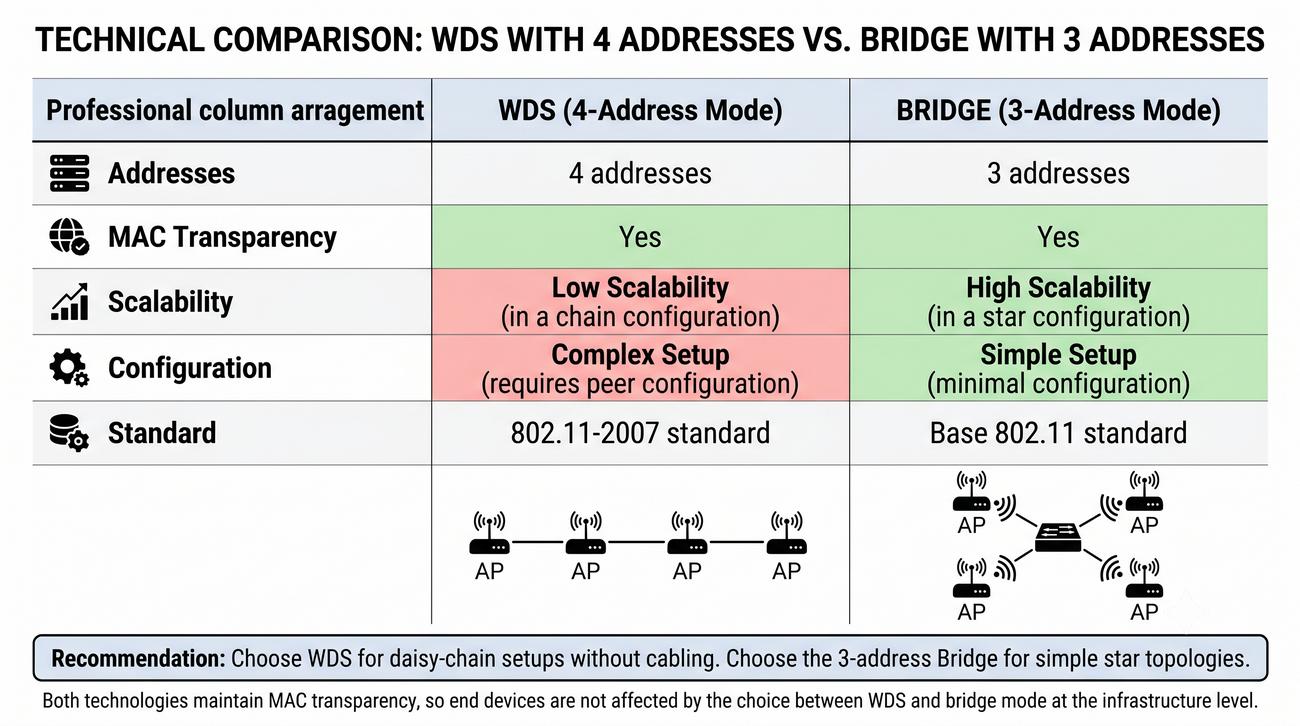

Porównanie technologii WDS i mostu trójadresowego pozwala zrozumieć, w jakich scenariuszach każda z nich znajduje najlepsze zastosowanie. Most trójadresowy, znany również jako bridge 3-addr, jest prostszy w konfiguracji i oferuje lepszą skalowalność w topologii gwiazdy z centralnym punktem dostępowym. WDS z kolei wymaga bardziej zaawansowanej konfiguracji, ale umożliwia tworzenie łańcuchowych połączeń między punktami dostępowymi bez okablowania.

Pod względem przezroczystości MAC oba rozwiązania oferują identyczne możliwości, czyli zachowanie oryginalnych adresów źródła i przeznaczenia w transmisji. Różnica pojawia się w liczbie używanych adresów MAC: WDS wykorzystuje cztery adresy, podczas gdy most trójadresowy tylko trzy. Wiąże się to z różnym poziomem złożoności obsługi ramek przez punkty dostępowe.

Wybór między WDS a mostem trójadresowym powinien być podyktowany specyfiką projektowanej sieci oraz wymaganiami dotyczącymi topologii. Dla prostych instalacji z jednym punktem dostępowym most trójadresowy jest w pełni wystarczający i łatwiejszy w utrzymaniu. Dla rozbudowanych topologii z wieloma punktami dostępowymi połączonymi bezprzewodowo warto rozważyć WDS lub nowocześniejsze rozwiązania Mesh.

Standard 802.11s wprowadza rewolucyjne podejście do adresacji w sieciach bezprzewodowych, stosując aż sześć pól adresowych w nagłówku ramki Mesh Data. Taka struktura pozwala na jednoznaczne określenie wszystkich uczestników transmisji w topologii siatkowej, co jest niemożliwe przy użyciu standardowej ramki trójadresowej. W ramce Mesh rozróżniamy adresy zewnętrzne, czyli oryginalne adresy DA i SA urządzeń końcowych, oraz adresy wewnętrzne RA i TA używane do routingu między węzłami.

Dodatkowe dwa adresy Mesh DA i Mesh SA identyfikują docelowy i źródłowy węzeł mesh w sieci siatkowej. Dzięki temu routing międzywęzłowy może być realizowany niezależnie od adresów urządzeń końcowych, co znacząco upraszcza przekazywanie ramek. Mechanizm ten pozwala na efektywne przekazywanie ramek przez wiele skoków przy zachowaniu pełnej przezroczystości MAC.

Adresacja sześciopolowa stanowi znaczący krok naprzód w porównaniu z czteroadresowym WDS pod względem elastyczności routingu. Sieci Mesh mogą dynamicznie przekazywać ramki alternatywnymi ścieżkami w przypadku awarii jednego z węzłów, co znacząco podnosi niezawodność całej infrastruktury sieciowej.

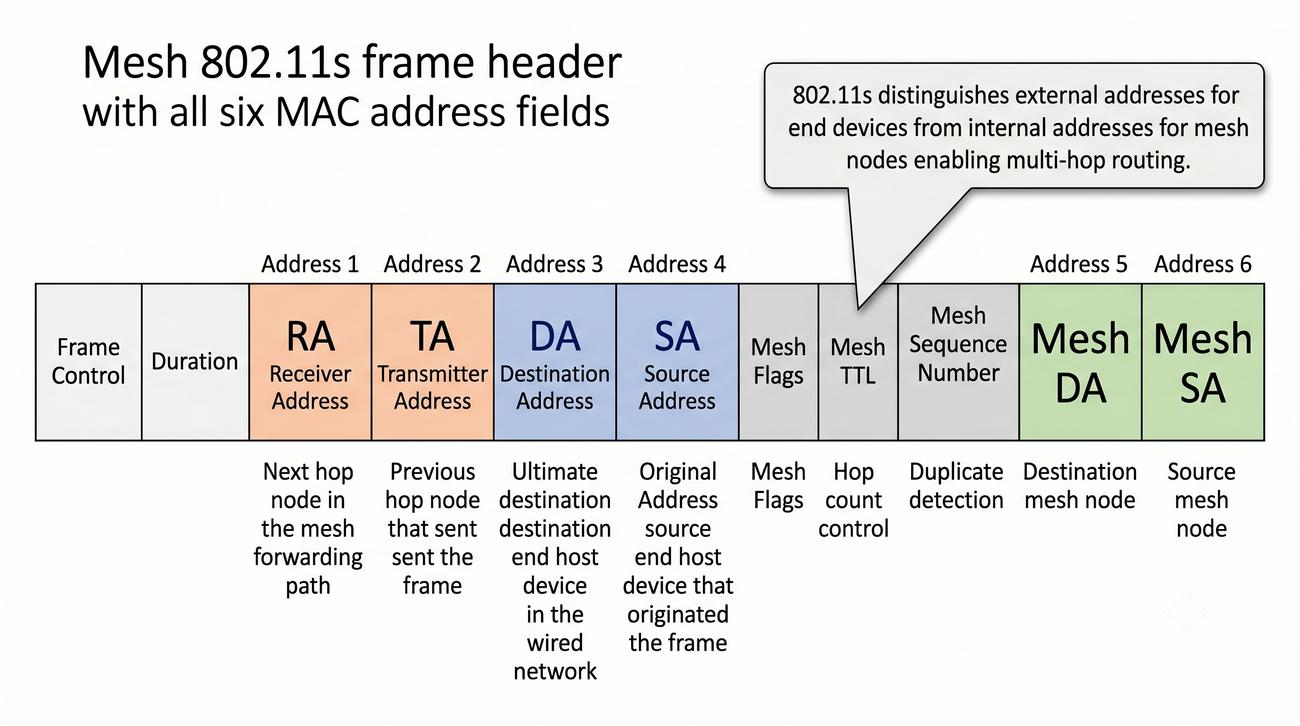

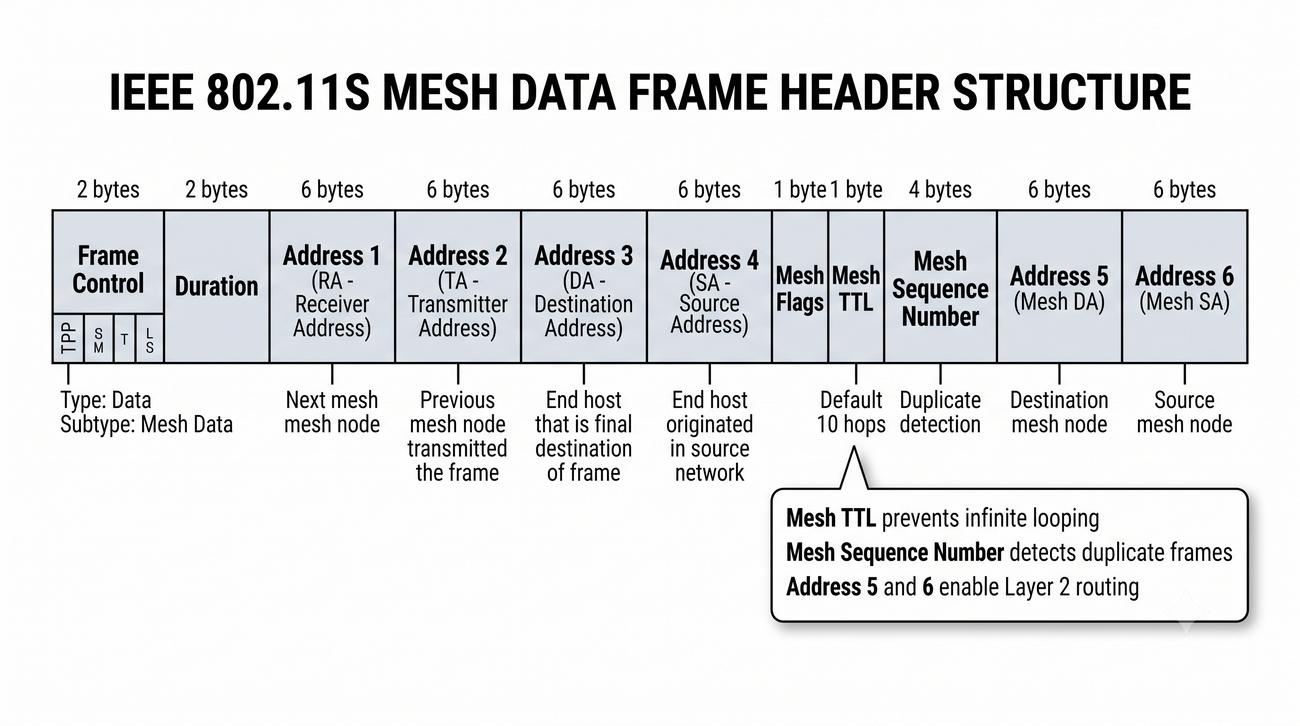

Struktura ramki Mesh Data zgodnej ze standardem 802.11s jest znacznie bardziej rozbudowana niż w przypadku standardowej ramki 802.11. Nagłówek rozpoczyna się od pól Frame Control i Duration, a następnie zawiera kolejno sześć pól adresowych, z których każde ma ściśle określoną funkcję. Adresy 1 i 2 odpowiadają za komunikację między bezpośrednimi sąsiadami w siatce RA i TA, podczas gdy adresy 3 i 4 przenoszą oryginalne adresy DA i SA urządzeń końcowych.

Po czterech podstawowych adresach następują pola specyficzne dla Mesh: Mesh Flags, Mesh TTL oraz Mesh Sequence Number. Mesh TTL Time To Live określa maksymalną liczbę skoków, jaką ramka może wykonać w sieci mesh, zapobiegając zapętleniu transmisji w przypadku błędów routingu. Mesh Sequence Number służy do wykrywania duplikatów ramek w topologii siatkowej, co jest kluczowe dla niezawodności transmisji.

Adresy 5 i 6, czyli Mesh DA i Mesh SA, znajdują się w rozszerzonym nagłówku Mesh za podstawowymi polami adresowymi. Przechowują one adresy węzłów mesh, które są źródłem i ostatecznym celem ramki w sieci siatkowej. Taka organizacja nagłówka umożliwia efektywny routing na poziomie warstwy drugiej z zachowaniem przezroczystości MAC.

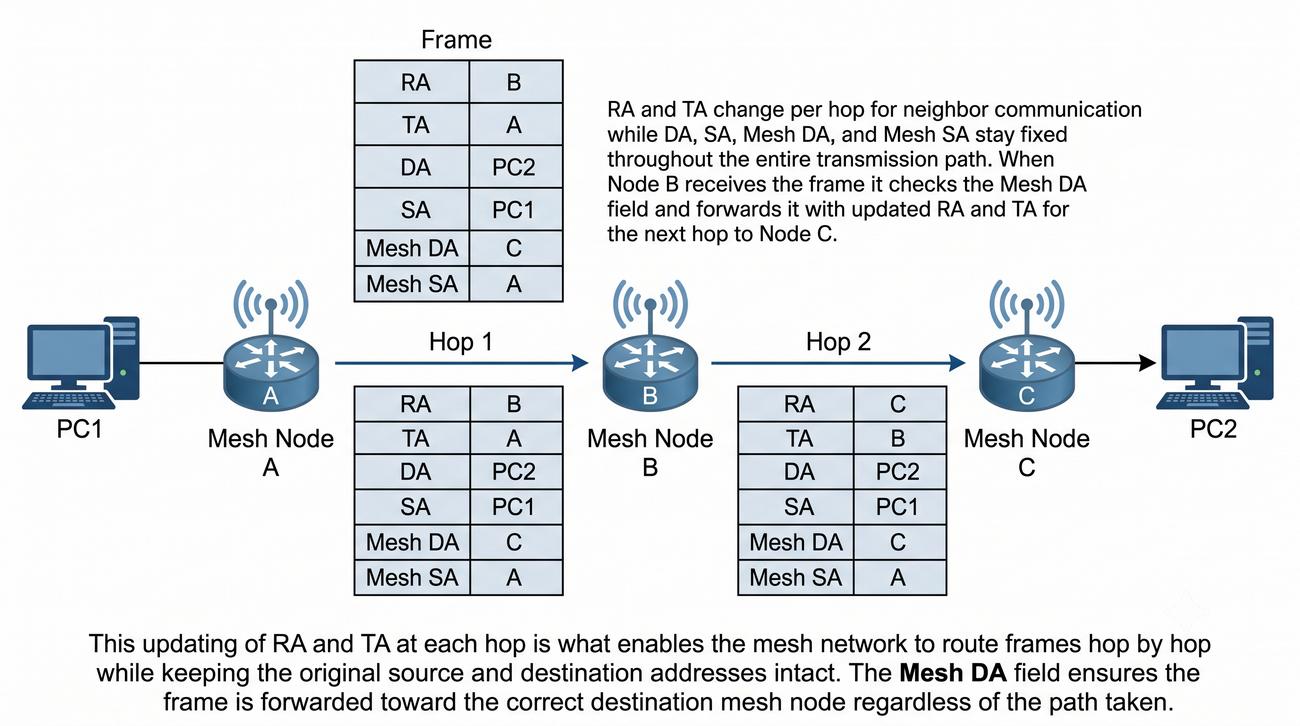

Przeanalizujmy transmisję w sieci Mesh 802.11s na przykładzie trzech węzłów oznaczonych jako A, B i C tworzących topologię siatkową. Komputer PC1 podłączony do węzła A chce wysłać dane do komputera PC2 podłączonego do węzła C, co wymaga pokonania dwóch skoków pośrednich. Ramka musi zostać przekazana najpierw z węzła A do B, a następnie z B do C, przy czym każdy skok wymaga aktualizacji adresów RA i TA.

Podczas pierwszego skoku z węzła A do B nagłówek ramki zawiera następujące adresy. Address 1 RA to adres węzła B jako bezpośredniego odbiorcy, Address 2 TA to adres węzła A jako nadawcy. Address 3 DA zawiera adres docelowego komputera PC2, Address 4 SA adres źródłowego komputera PC1. Adresy 5 i 6 Mesh DA i Mesh SA przechowują odpowiednio adres węzła docelowego C i źródłowego A.

Po odebraniu ramki przez węzeł B analizuje on adres Mesh DA i stwierdza, że ramka nie jest do niego adresowana jako węzeł docelowy. Węzeł B przekazuje ramkę dalej do węzła C, aktualizując adresy RA i TA na nową parę sąsiedzką. Proces ten kontynuuje się, aż ramka dotrze do docelowego węzła mesh, który odtwarza nagłówek Ethernet i przekazuje ramkę do komputera PC2.

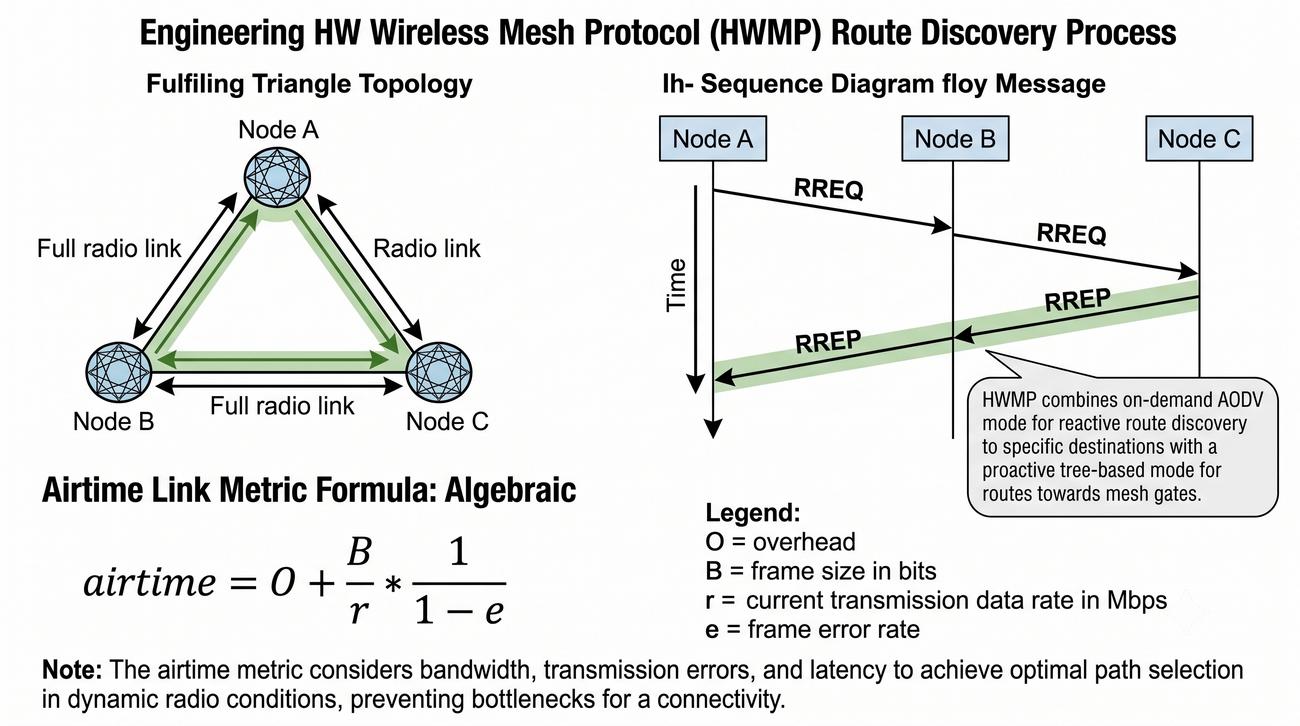

Hybrid Wireless Mesh Protocol jest domyślnym protokołem routingu w sieciach Mesh 802.11s, zaprojektowanym z myślą o wydajnej transmisji w topologiach siatkowych. HWMP łączy w sobie dwa tryby działania: reaktywny na żądanie oparty na AODV oraz proaktywny oparty na drzewie do bramy mesh. Taka hybrydowa konstrukcja pozwala na optymalne zarządzanie trasami w zależności od charakterystyki ruchu sieciowego.

Tryb reaktywny działa na zasadzie odkrywania trasy w momencie potrzeby transmisji danych między węzłami. Gdy węzeł mesh chce wysłać dane do innego węzła, rozgłasza żądanie odkrycia trasy RREQ, a docelowy węzeł odpowiada komunikatem RREP, ustanawiając tymczasową ścieżkę transmisji. Tryb proaktywny jest używany głównie w kierunku bramy mesh, gdzie węzły regularnie aktualizują informacje o najlepszej drodze do sieci zewnętrznej.

Metryką używaną przez HWMP do wyboru najlepszej trasy jest airtime link metric, która uwzględnia czas potrzebny na transmisję ramki przez dane łącze. Metryka ta bierze pod uwagę takie parametry jak przepustowość łącza, poziom błędów transmisji oraz opóźnienie, co pozwala na dynamiczny wybór optymalnej ścieżki w zmieniających się warunkach radiowych.

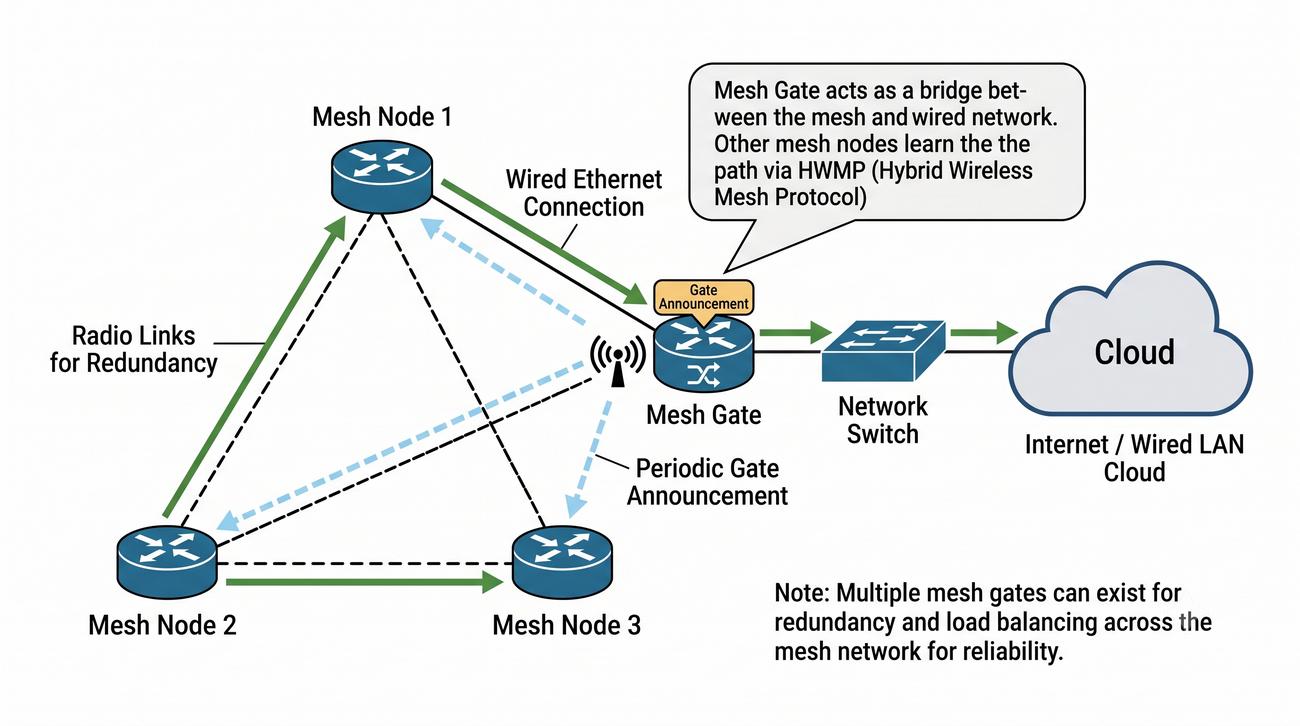

Mesh Gate to wyspecjalizowany węzeł w sieci 802.11s, który pełni funkcję bramy łączącej sieć bezprzewodową mesh z siecią przewodową LAN. Węzeł ten ogłasza swoją obecność innym członkom sieci mesh za pomocą komunikatów Gate Announcement, które są rozgłaszane okresowo w celu aktualizacji informacji o dostępności bramy. Dzięki tym ogłoszeniom pozostałe węzły mesh mogą nauczyć się drogi do bramy i za jej pośrednictwem uzyskać dostęp do Internetu.

Ruch wychodzący do sieci LAN jest kierowany przez węzły mesh w stronę gate, który przekazuje go dalej do sieci przewodowej poprzez swój interfejs Ethernet. Analogicznie ruch przychodzący z Internetu trafia najpierw do gate, a następnie jest routowany przez sieć mesh do docelowego węzła. W architekturze 802.11s może istnieć wiele bram mesh, co zwiększa niezawodność i umożliwia równoważenie obciążenia między bramami.

Wybór optymalnej bramy przez węzły mesh odbywa się na podstawie metryki airtime link metric. Węzły monitorują jakość połączenia z każdą dostępną bramą i wybierają tę o najlepszych parametrach transmisyjnych. Mechanizm ten zapewnia automatyczne przełączanie na alternatywną bramę w przypadku awarii głównej bramy, co gwarantuje ciągłość komunikacji.

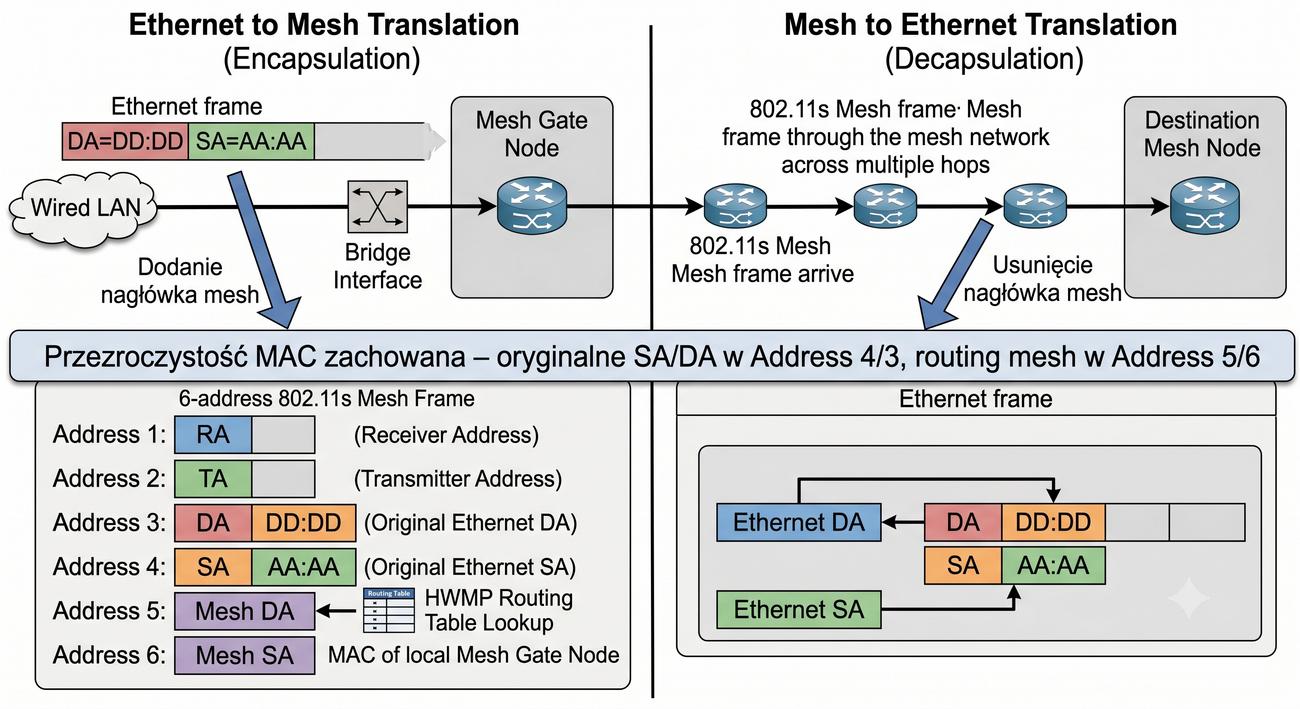

Translacja nagłówków między Ethernetem a ramką Mesh 802.11s jest kluczowym mechanizmem zapewniającym integrację sieci przewodowej z bezprzewodową siatką mesh. Gdy ramka Ethernet dociera do węzła mesh pełniącego funkcję bramy, nagłówek 802.3 jest usuwany, a w jego miejsce dodawany jest rozbudowany nagłówek Mesh Data z sześcioma polami adresowymi. Oryginalne adresy DA i SA są zachowane w polach Address 3 i Address 4 nowego nagłówka.

Węzeł mesh odbierający ramkę z sieci przewodowej musi dodatkowo wypełnić pola adresów mesh Address 5 i Address 6. Address 5 Mesh DA otrzymuje adres docelowego węzła mesh, który jest wyznaczany na podstawie tablicy routingu HWMP. Address 6 Mesh SA przyjmuje adres bieżącego węzła jako źródłowego węzła mesh w sieci siatkowej, co umożliwia routowanie ramki przez kolejne skoki.

Po drugiej stronie transmisji, gdy ramka dociera do docelowego węzła mesh, nagłówek Mesh Data jest usuwany, a ramka Ethernet jest odtwarzana z oryginalnymi adresami DA i SA. Proces ten zapewnia pełną przezroczystość MAC, ponieważ urządzenia końcowe nie mają świadomości przejścia ramki przez sieć mesh i nie muszą być konfigurowane do obsługi adresacji wielopolowej.

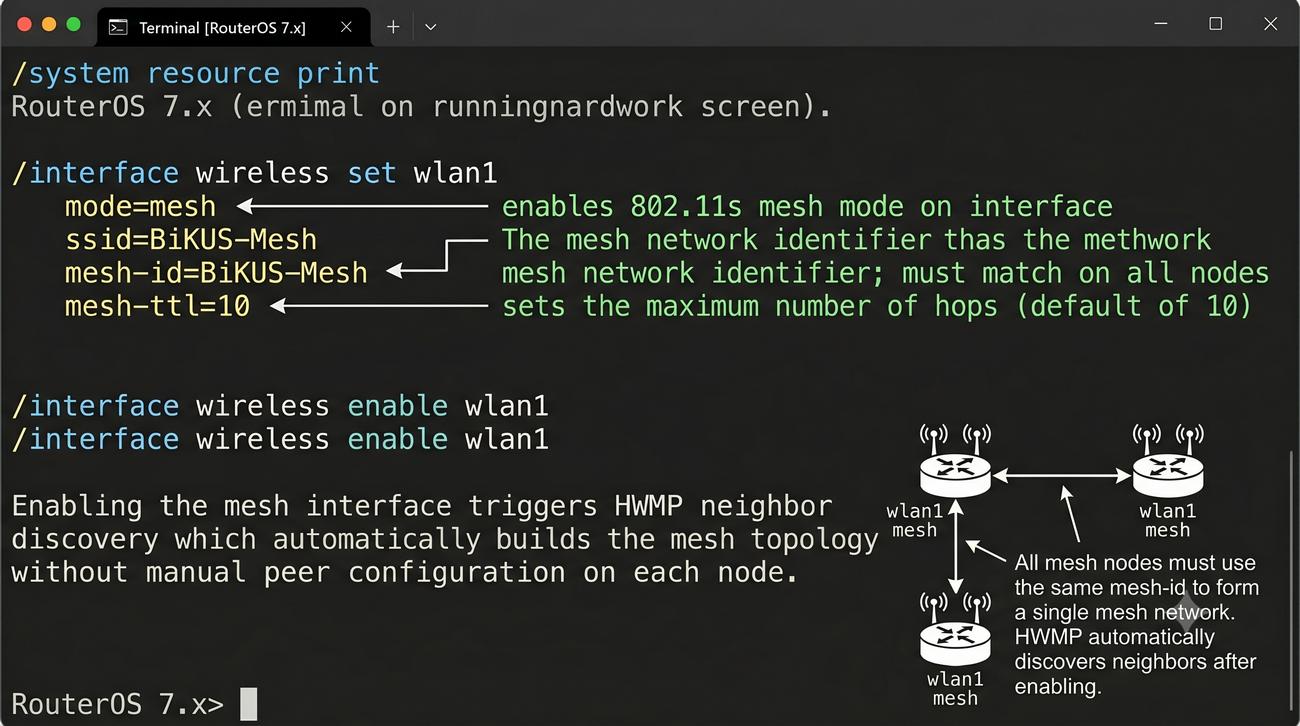

Konfiguracja sieci Mesh 802.11s w systemie RouterOS jest relatywnie prosta i wymaga jedynie kilku poleceń w interfejsie CLI. Podstawowym krokiem jest ustawienie trybu pracy interfejsu bezprzewodowego na "mesh" oraz określenie identyfikatora sieci mesh za pomocą parametru "mesh-id". Wszystkie węzły mesh, które mają ze sobą współpracować, muszą używać tego samego identyfikatora mesh-id, co zapewnia spójność sieci siatkowej.

Parametr "mesh-ttl" określa maksymalną liczbę skoków, jaką ramka może wykonać w sieci mesh, zanim zostanie odrzucona przez węzły pośredniczące. Domyślna wartość to 10 skoków, co jest wystarczające dla większości zastosowań w sieciach lokalnych i rozległych. W przypadku bardzo rozległych sieci mesh można zwiększyć tę wartość, należy jednak pamiętać o rosnącym opóźnieniu i obciążeniu sieci związanym z większą liczbą transmisji.

Po skonfigurowaniu interfejsu mesh należy go włączyć, co automatycznie uruchomi protokół HWMP i rozpocznie proces odkrywania sąsiadów w sieci siatkowej. RouterOS samodzielnie zarządza tablicą sąsiadów i trasami routingu, co znacząco upraszcza administrację siecią mesh w porównaniu z ręczną konfiguracją relacji WDS.

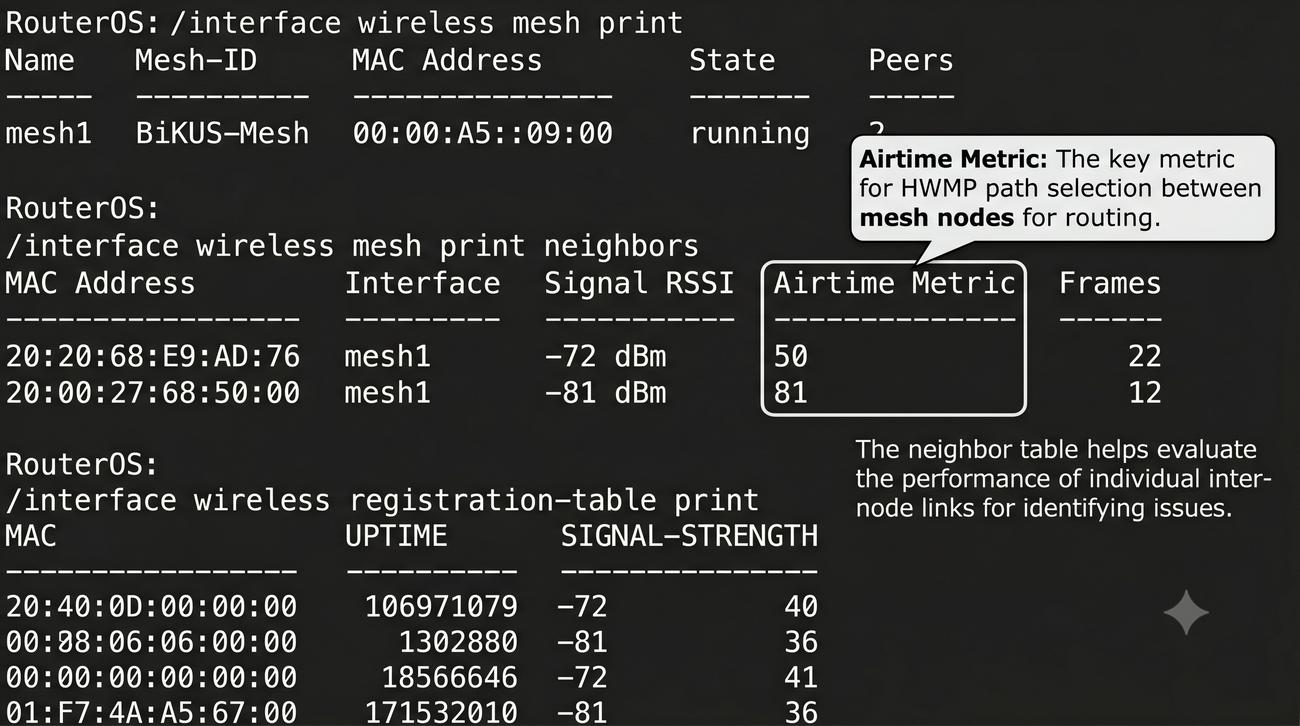

Diagnostyka sieci Mesh w RouterOS opiera się na kilku kluczowych poleceniach, które dostarczają informacji o stanie połączeń między węzłami. Polecenie "interface wireless mesh print" wyświetla ogólne informacje o interfejsach mesh, w tym ich identyfikatory, adresy MAC oraz status połączenia z siecią siatkową. Jest to pierwsze polecenie, które powinien wykonać administrator podczas sprawdzania stanu sieci mesh po konfiguracji.

Bardziej szczegółowe informacje o sąsiadach w sieci mesh można uzyskać za pomocą polecenia "interface wireless mesh print neighbors". Polecenie to pokazuje adresy MAC sąsiednich węzłów, jakość sygnału RSSI, metrykę airtime link oraz liczbę przesłanych ramek między węzłami. Dane te są niezbędne do oceny wydajności poszczególnych połączeń międzywęzłowych i identyfikacji potencjalnych problemów z zasięgiem.

Polecenie "interface wireless registration-table print" uzupełnia obraz o informacje o stacjach klienckich podłączonych do danego węzła mesh. Administrator może sprawdzić, które urządzenia końcowe są aktualnie skojarzone z danym punktem dostępowym oraz jakie mają parametry transmisji, takie jak szybkość i poziom sygnału.

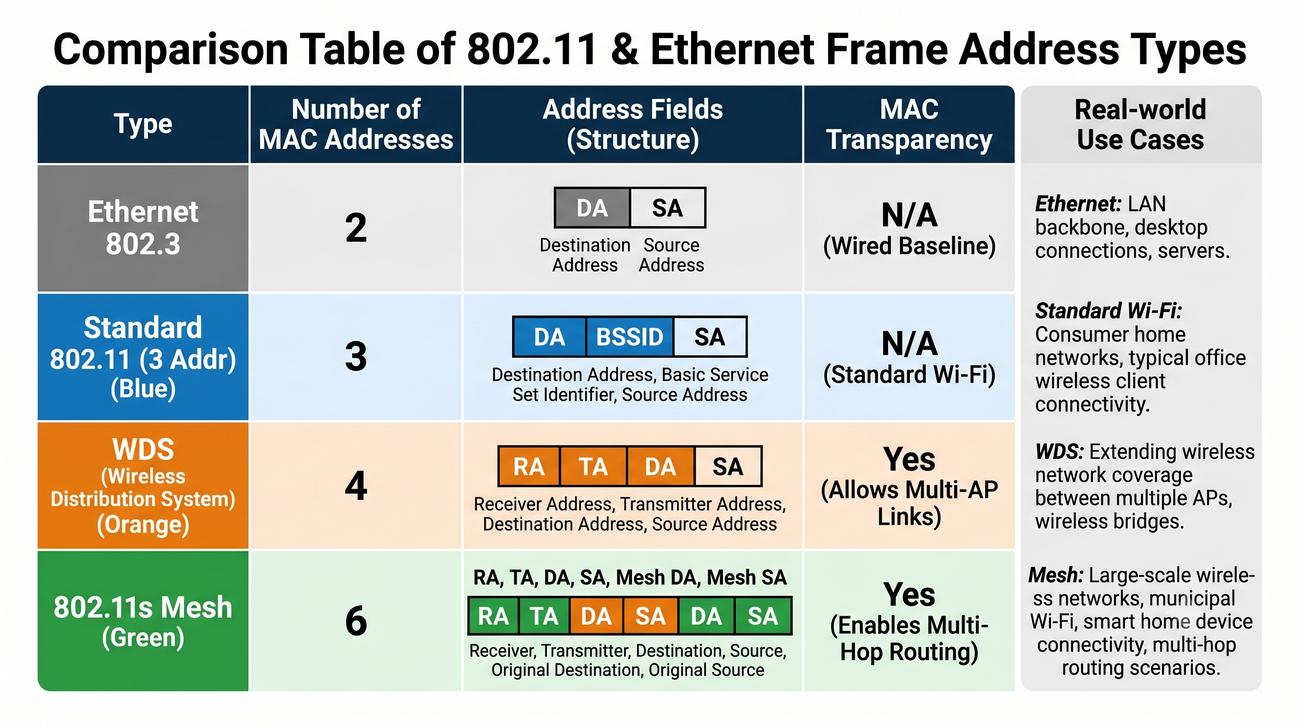

Porównanie różnych typów ramek używanych w sieciach komputerowych pokazuje ewolucję adresacji MAC na przestrzeni lat. Standard Ethernet 802.3 z dwoma adresami jest najprostszy i w pełni wystarczający dla sieci przewodowych typu punkt-punkt, gdzie medium transmisyjne jest dedykowane. Ramka 802.11 z trzema adresami wprowadza BSSID jako dodatkowy identyfikator niezbędny w środowisku bezprzewodowym ze współdzielonym dostępem do medium.

WDS z czterema adresami rozszerza możliwości standardowej ramki 802.11 o czwarty adres źródłowy, co umożliwia zachowanie przezroczystości MAC w topologiach rozproszonych z wieloma punktami dostępowymi. Najbardziej zaawansowaną strukturą adresową oferuje Mesh 802.11s z sześcioma adresami, która pozwala na routing międzywęzłowy przy jednoczesnym zachowaniu oryginalnych adresów urządzeń końcowych i pełnej przezroczystości MAC.

Wybór odpowiedniego typu ramki zależy od wymagań konkretnej instalacji sieciowej oraz topologii połączeń. Dla prostych sieci domowych wystarczająca jest standardowa ramka 802.11 z trzema adresami. W przypadku rozbudowanych instalacji korporacyjnych z wieloma punktami dostępowymi warto rozważyć WDS lub nowoczesne rozwiązania Mesh oferujące lepszą skalowalność.

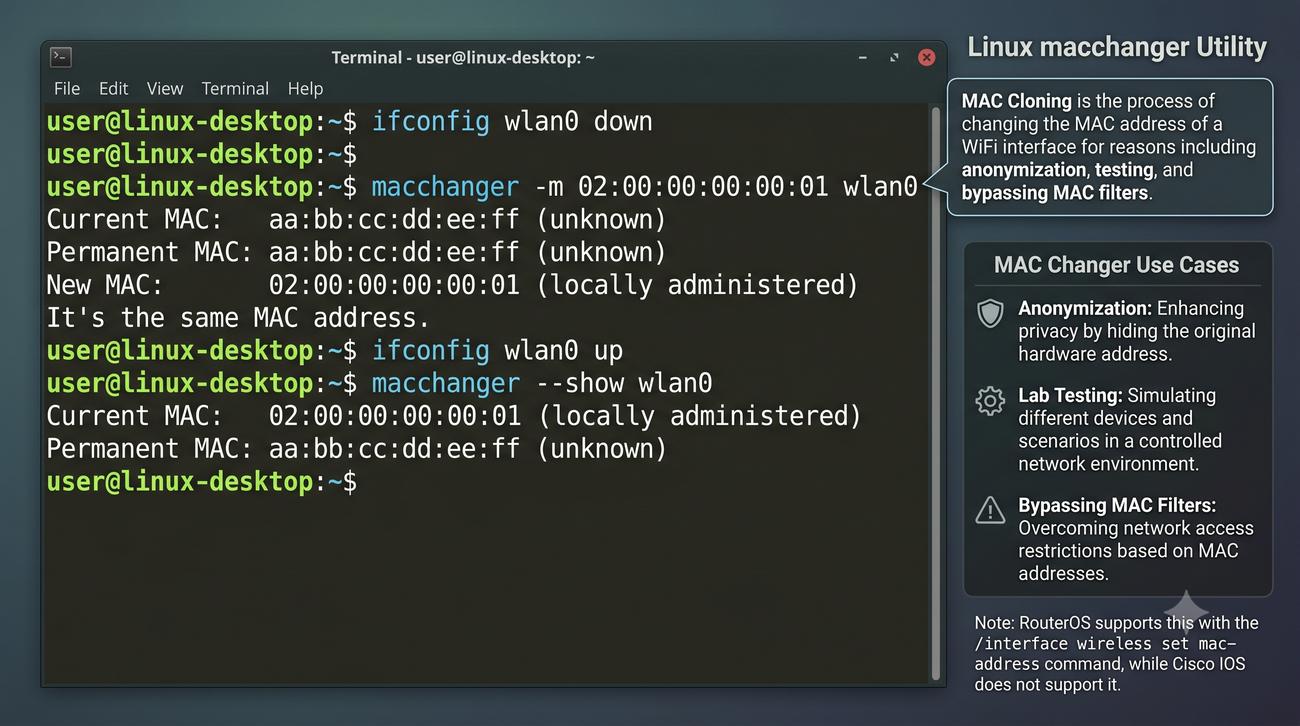

MAC Cloning, czyli klonowanie adresu MAC, polega na zmianie fabrycznego adresu MAC interfejsu sieciowego na inny, wybrany przez administratora lub użytkownika. W sieciach WLAN technika ta może być stosowana z różnych powodów, zarówno uzasadnionych administracyjnie, jak i budzących wątpliwości natury bezpieczeństwa. Do uzasadnionych zastosowań należy anonimizacja urządzenia w publicznych sieciach WiFi oraz testowanie mechanizmów filtracji MAC w środowisku laboratoryjnym.

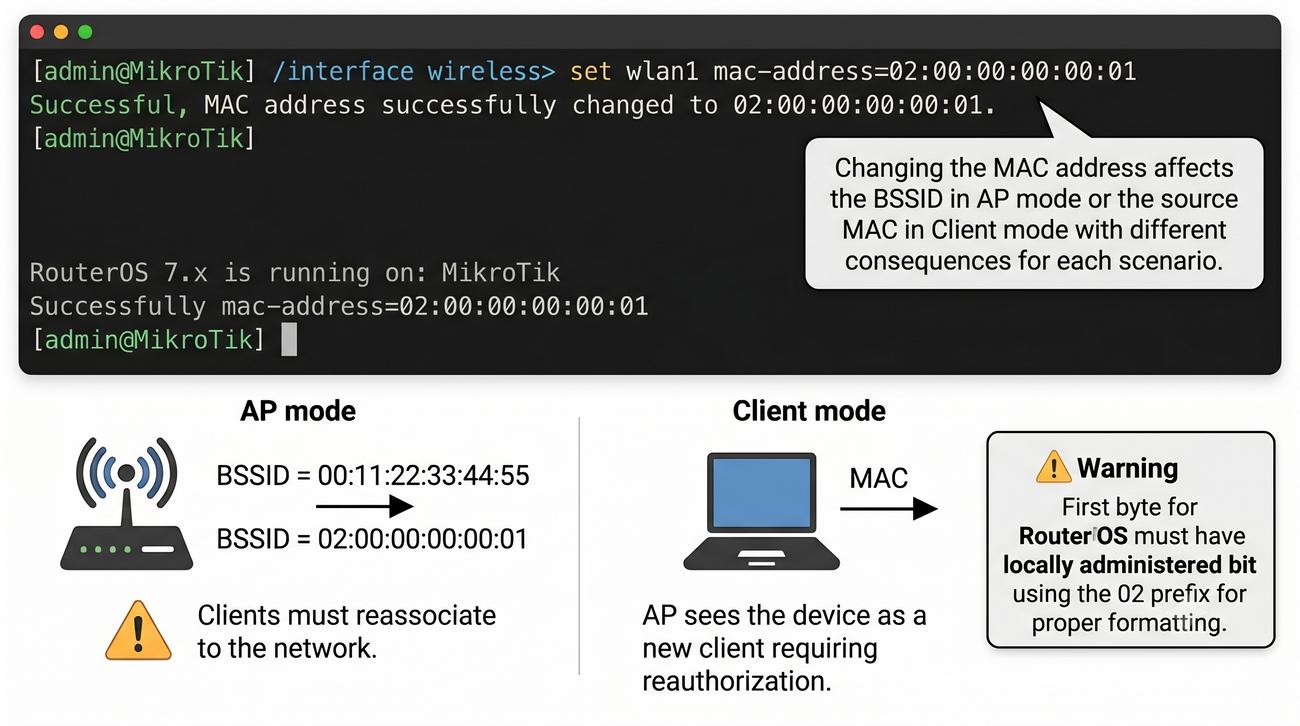

W systemie RouterOS klonowanie MAC realizowane jest za pomocą polecenia "interface wireless set" z parametrem "mac-address". Należy jednak pamiętać, że zmiana adresu MAC interfejsu radiowego wpływa również na wartość BSSID w przypadku pracy w trybie punktu dostępowego. W trybie klienta zmiana MAC powoduje, że punkt dostępowy widzi urządzenie jako zupełnie nowego klienta, co wymaga ponownej asocjacji i autoryzacji.

W systemie Cisco IOS klonowanie MAC interfejsu bezprzewodowego nie jest bezpośrednio wspierane, ponieważ adres MAC interfejsu radiowego jest jednocześnie BSSID i nie może być dowolnie modyfikowany. W przypadku konieczności zmiany adresu MAC w sprzęcie Cisco należy rozważyć użycie dodatkowego interfejsu mostu lub rutera warstwy trzeciej.

System RouterOS oferuje elastyczne możliwości zarządzania adresem MAC interfejsów bezprzewodowych, co jest przydatne w wielu scenariuszach administracyjnych. Zmiana adresu MAC w RouterOS jest wykonywana na poziomie interfejsu fizycznego i może być dokonana zarówno z poziomu CLI, jak i interfejsu graficznego WinBox. Polecenie zmiany MAC wymaga podania nowego adresu w standardowym formacie szesnastkowym, przy czym pierwszy bajt musi mieć odpowiednio ustawione bity identyfikujące adres jako lokalnie zarządzany.

W przypadku punktu dostępowego zmiana adresu MAC interfejsu radiowego powoduje automatyczną zmianę BSSID, co ma daleko idące konsekwencje dla klientów sieci. Nowy BSSID będzie widoczny w ramkach Beacon oraz w nagłówkach wszystkich przesyłanych ramek, co wymusza na klientach ponowne skanowanie sieci i asocjację z nowym BSSID. Może to spowodować chwilową przerwę w komunikacji dla wszystkich podłączonych urządzeń.

W trybie klienta zmiana adresu MAC powoduje, że punkt dostępowy widzi urządzenie jako nowego klienta z innym adresem MAC. Proces asocjacji i autoryzacji musi zostać powtórzony, co również skutkuje przerwą w łączności na czas ponownego nawiązywania połączenia. W systemie Windows zmiana adresu MAC interfejsu WiFi jest dostępna z poziomu menedżera urządzeń w zaawansowanych ustawieniach karty sieciowej.

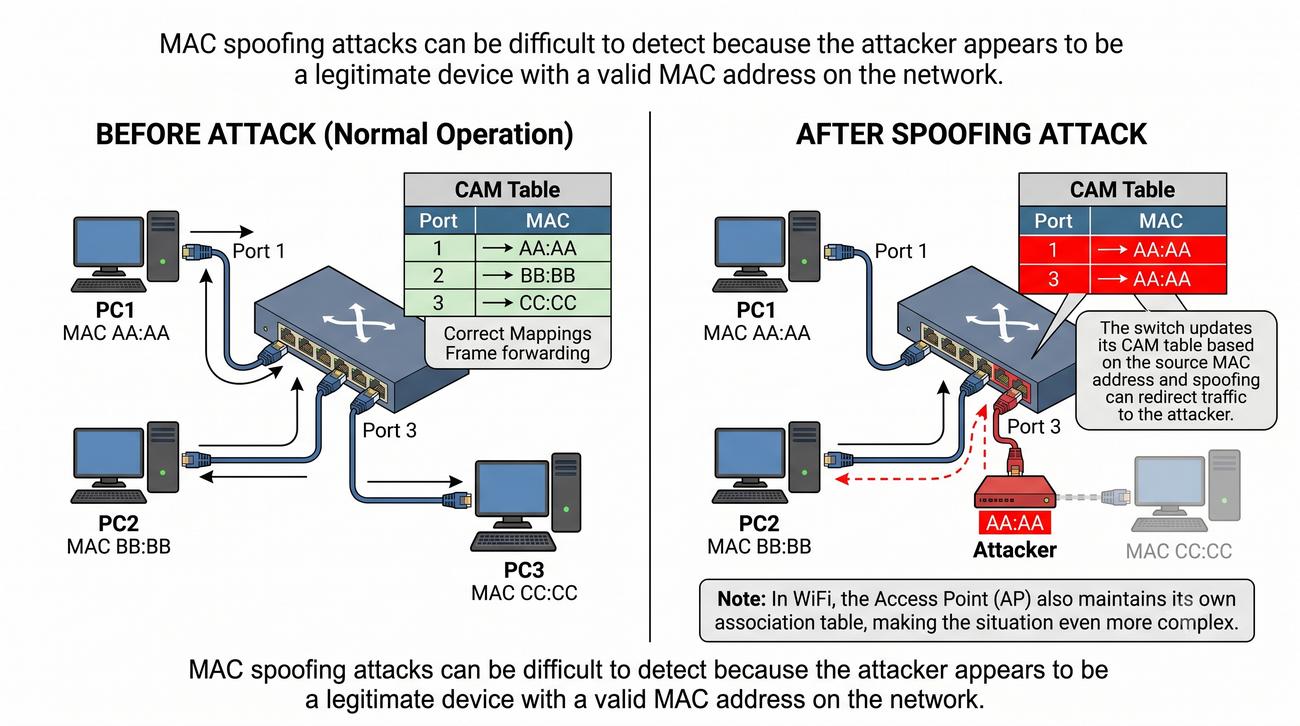

MAC Spoofing, czyli podszywanie się pod cudzy adres MAC, ma bezpośredni wpływ na działanie przełączników sieciowych w warstwie drugiej modelu OSI. Przełącznik buduje tablicę CAM Content Addressable Memory na podstawie adresów źródłowych ramek pojawiających się na poszczególnych portach fizycznych. Gdy atakujący zmieni swój adres MAC na adres istniejącego w sieci urządzenia, przełącznik może zaktualizować tablicę CAM, przypisując ten adres do portu, do którego podłączony jest atakujący.

Konsekwencją takiego ataku jest przechwytywanie ruchu adresowanego do ofiary, który teraz jest kierowany przez przełącznik do portu atakującego zamiast do portu ofiary. Jest to klasyczny przykład ataku na warstwę drugą, który może prowadzić do wycieku poufnych danych lub przerwania komunikacji. W środowisku WiFi sytuacja jest jeszcze bardziej złożona, ponieważ punkt dostępowy również prowadzi własną tablicę asocjacji klientów.

Aby zabezpieczyć się przed MAC Spoofingiem, należy stosować mechanizmy wykraczające poza prostą weryfikację adresu MAC warstwy drugiej. Przełączniki obsługujące Port Security mogą ograniczyć liczbę adresów MAC na pojedynczym porcie, co utrudnia przeprowadzenie skutecznego ataku poprzez ograniczenie możliwości zmiany adresu MAC.

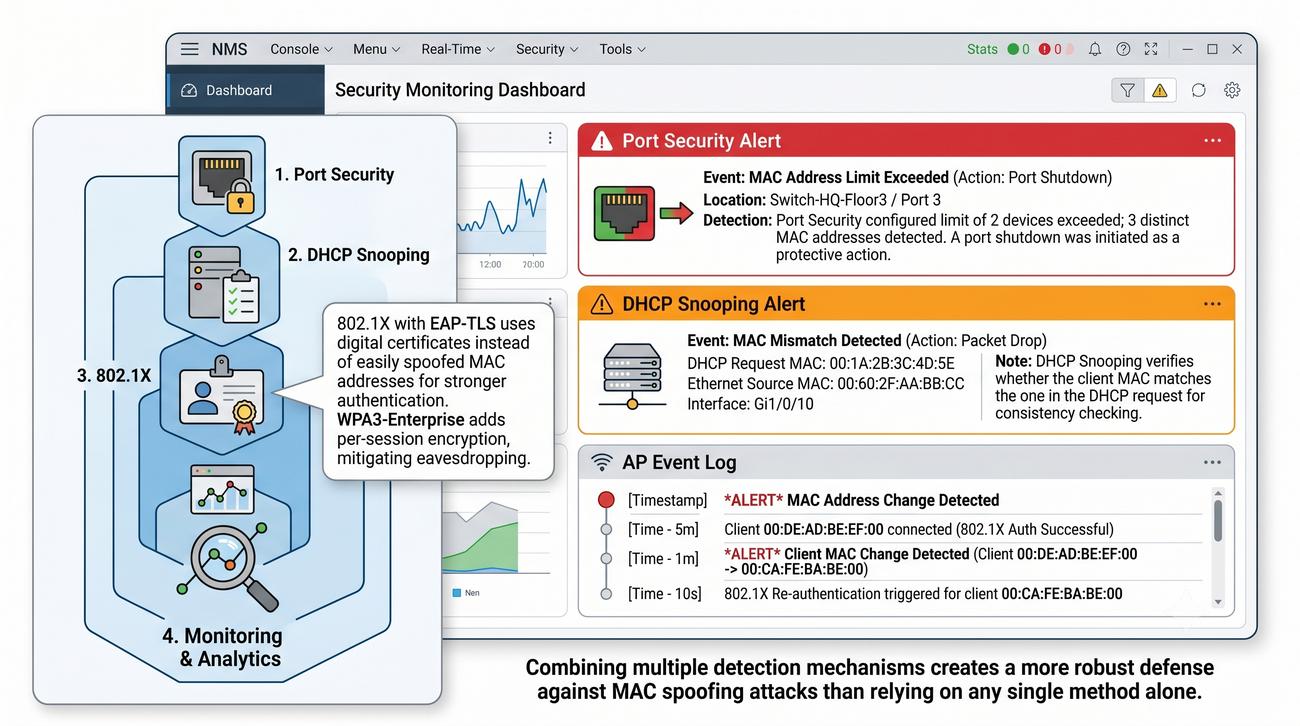

Wykrywanie ataków MAC Spoofing w sieciach WLAN wymaga zastosowania zaawansowanych mechanizmów monitorowania i analizy ruchu sieciowego. Podstawową metodą obrony jest wdrożenie Port Security na przełącznikach, które ogranicza liczbę adresów MAC możliwych do nauczenia na jednym porcie fizycznym. W przypadku przekroczenia zdefiniowanego limitu przełącznik może zablokować port lub wysłać alert do administratora systemu.

Bardziej zaawansowanym rozwiązaniem jest zastosowanie protokołu 802.1X z uwierzytelnianiem EAP-TLS, które opiera się na certyfikatach cyfrowych, a nie na adresach MAC. Dzięki temu nawet jeśli atakujący zmieni adres MAC swojej karty sieciowej, nie będzie w stanie przejść procesu uwierzytelniania bez ważnego certyfikatu wystawionego przez zaufane centrum certyfikacji. WPA3-Enterprise dodatkowo wzmacnia ten mechanizm poprzez indywidualne szyfrowanie dla każdej sesji.

DHCP Snooping to kolejna skuteczna technika, która weryfikuje, czy adres MAC klienta zgadza się z tym podanym w żądaniu DHCP. Rozbieżności między tymi adresami mogą świadczyć o próbie spoofingu i powinny zostać zarejestrowane w logach systemowych. Systemy zarządzania siecią mogą również monitorować dzienniki zdarzeń punktów dostępowych w poszukiwaniu nietypowych zmian adresów MAC klientów.

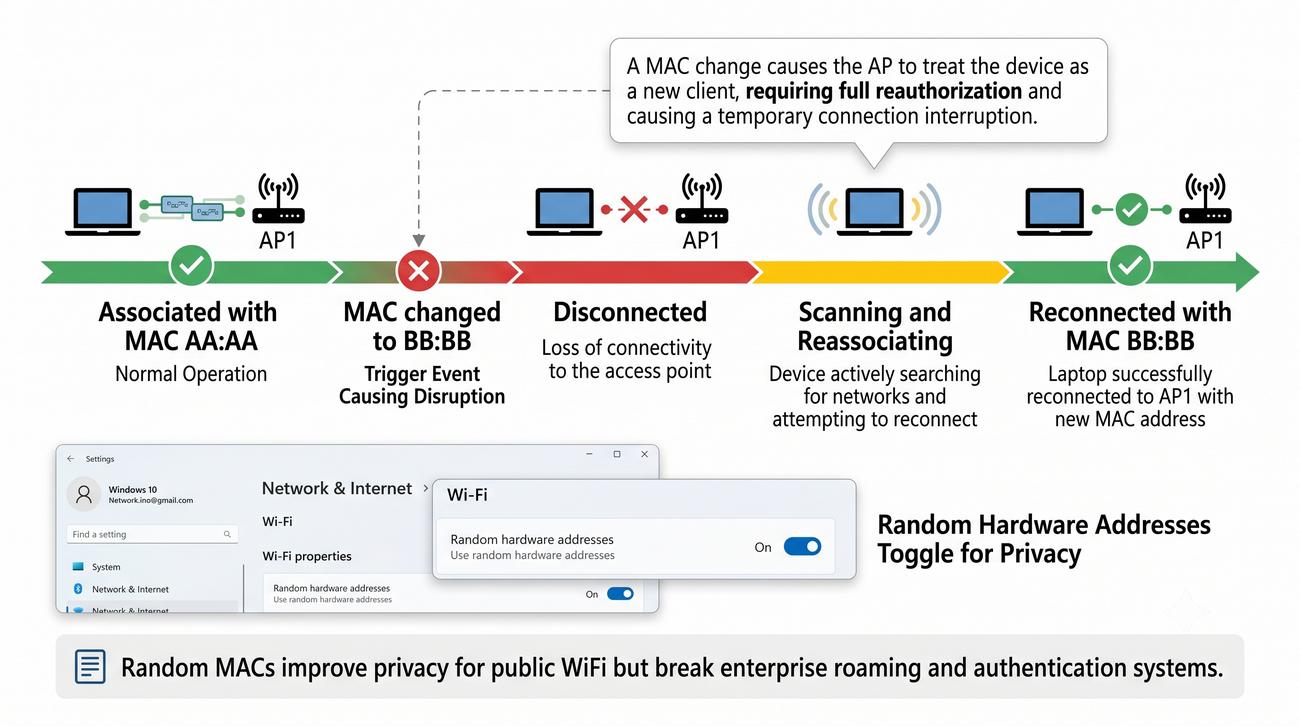

Zmiana adresu MAC klienta w sieci WLAN ma istotny wpływ na proces roamingu i ciągłość połączenia sieciowego. Gdy klient zmienia swój adres MAC, punkt dostępowy traktuje go jako całkowicie nowe urządzenie, które musi przejść pełną procedurę asocjacji i autoryzacji od początku. W praktyce oznacza to tymczasową utratę łączności, podczas której trwa ponowne nawiązywanie połączenia z siecią bezprzewodową.

W nowoczesnych systemach operacyjnych, takich jak Windows 10 i 11, stosowana jest funkcja losowych adresów MAC dla skanowania sieci WiFi w miejscach publicznych. Ma to na celu ochronę prywatności użytkownika poprzez uniemożliwienie śledzenia urządzenia na podstawie stałego adresu MAC w różnych lokalizacjach. Niestety mechanizm ten może negatywnie wpływać na działanie sieci korporacyjnych, które polegają na stałej identyfikacji MAC przy autoryzacji dostępu.

Podczas projektowania sieci WLAN z zaawansowanymi funkcjami roamingu należy uwzględnić możliwość zmiany MAC przez klientów. W środowiskach wymagających wysokiej dostępności i ciągłości połączenia zaleca się wyłączenie losowych adresów MAC dla sieci firmowych i zastosowanie alternatywnych metod uwierzytelniania opartych na certyfikatach.

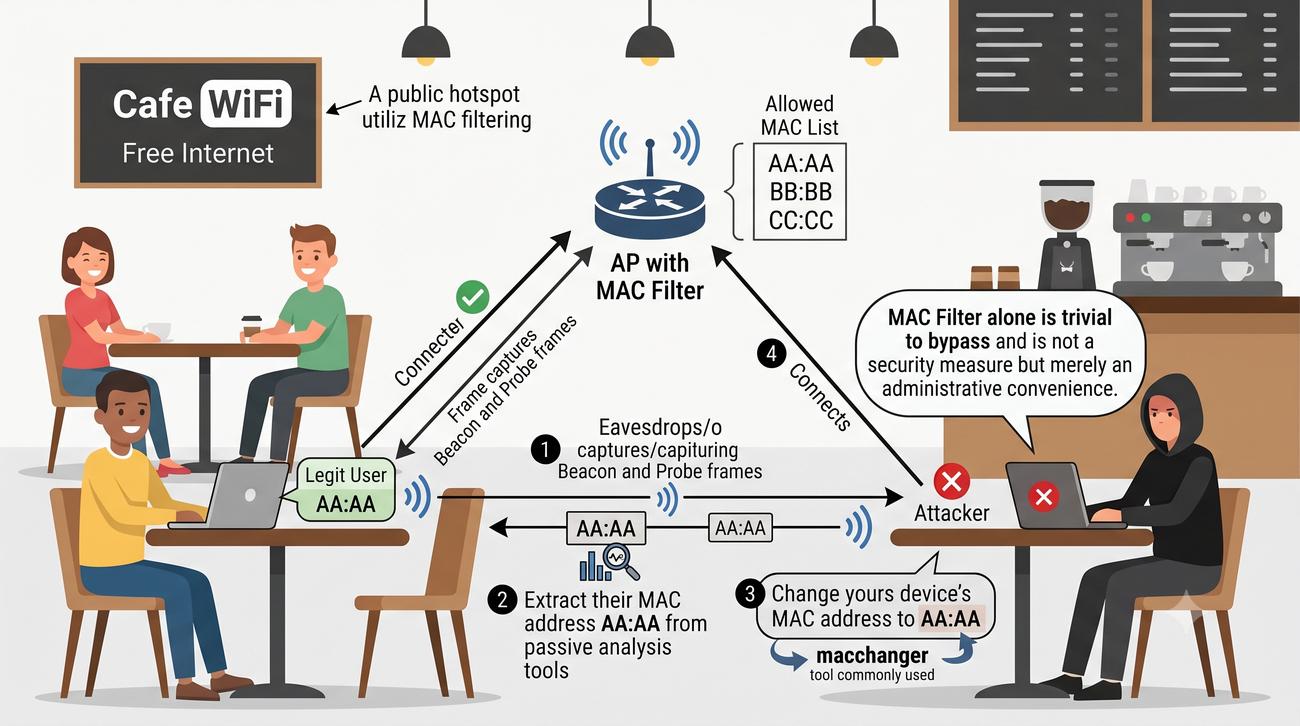

Rozważmy typowy scenariusz ataku MAC Spoofing w publicznej sieci WiFi, na przykład w kawiarni stosującej filtrację MAC jako jedyne zabezpieczenie. Administrator kawiarni utworzył listę dozwolonych adresów MAC urządzeń, które mogą korzystać z Internetu. Atakujący, który nie znajduje się na tej liście, może przechwycić adres MAC uprawnionego użytkownika na przykład z ramki Beacon lub poprzez pasywny nasłuch ruchu sieciowego.

Po zdobyciu adresu MAC uprawnionego urządzenia atakujący zmienia adres MAC swojego interfejsu WiFi na przechwycony adres za pomocą odpowiedniego narzędzia programowego. Punkt dostępowy widzi urządzenie z dozwolonym adresem MAC i przyznaje mu dostęp do sieci bez dodatkowej weryfikacji. W tym momencie atakujący może korzystać z Internetu, a ewentualne logi dostępu będą wskazywać na uprawnionego użytkownika.

Ten przykład pokazuje, jak łatwo można ominąć zabezpieczenia oparte wyłącznie na filtracji MAC bez stosowania dodatkowych mechanizmów kryptograficznych. MAC Filter nie powinien być traktowany jako skuteczne zabezpieczenie, a jedynie jako jedna z warstw w wielopoziomowym systemie bezpieczeństwa sieciowego. Prawdziwą ochronę zapewniają dopiero mechanizmy kryptograficzne i uwierzytelnianie wieloskładnikowe.

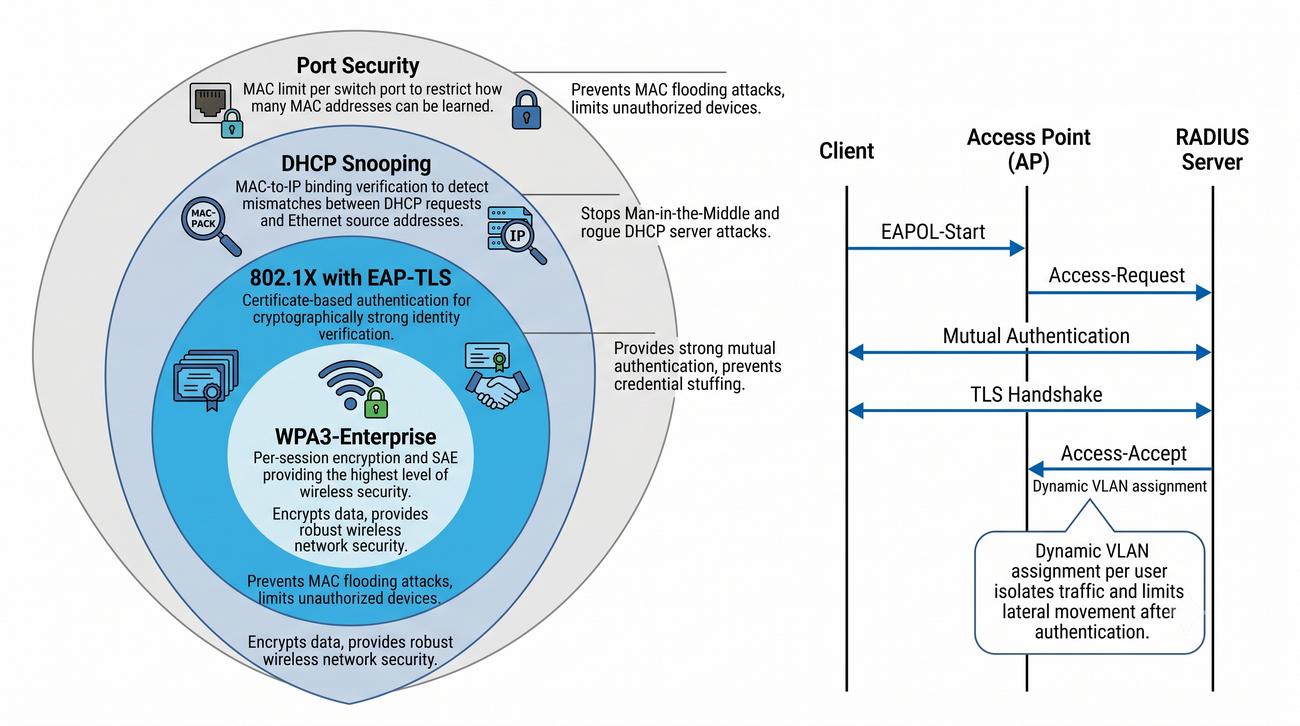

Skuteczna obrona przed atakami MAC Spoofing wymaga zastosowania wielowarstwowej strategii bezpieczeństwa, która nie polega wyłącznie na weryfikacji adresów MAC warstwy drugiej. Najskuteczniejszym rozwiązaniem jest wdrożenie protokołu 802.1X z uwierzytelnianiem EAP-TLS, który wykorzystuje certyfikaty cyfrowe do weryfikacji tożsamości urządzenia i użytkownika. Certyfikatów cyfrowych nie można łatwo podrobić ani przechwycić, w przeciwieństwie do adresów MAC, które są przesyłane jawnie w sieci.

WPA3-Enterprise oferuje jeszcze wyższy poziom bezpieczeństwa dzięki indywidualnemu szyfrowaniu dla każdej sesji klienta, co uniemożliwia podsłuchiwanie ruchu między stacjami. Nawet jeśli atakującemu uda się podszyć pod adres MAC uprawnionego użytkownika, nie będzie w stanie odszyfrować ruchu bez znajomości kluczy sesyjnych. Dodatkowo mechanizmy wykrywania duplikatów MAC mogą alarmować administratora o potencjalnym ataku w czasie rzeczywistym.

Dynamiczny przydział VLAN na podstawie uwierzytelnienia użytkownika to kolejna warstwa zabezpieczeń, która izoluje ruch poszczególnych użytkowników i utrudnia atakującemu dostęp do wrażliwych zasobów sieci. Systemy monitorujące mogą analizować wzorce zachowania urządzeń i wykrywać anomalie sugerujące atak spoofingowy, takie jak nagła zmiana adresu MAC w krótkim czasie.

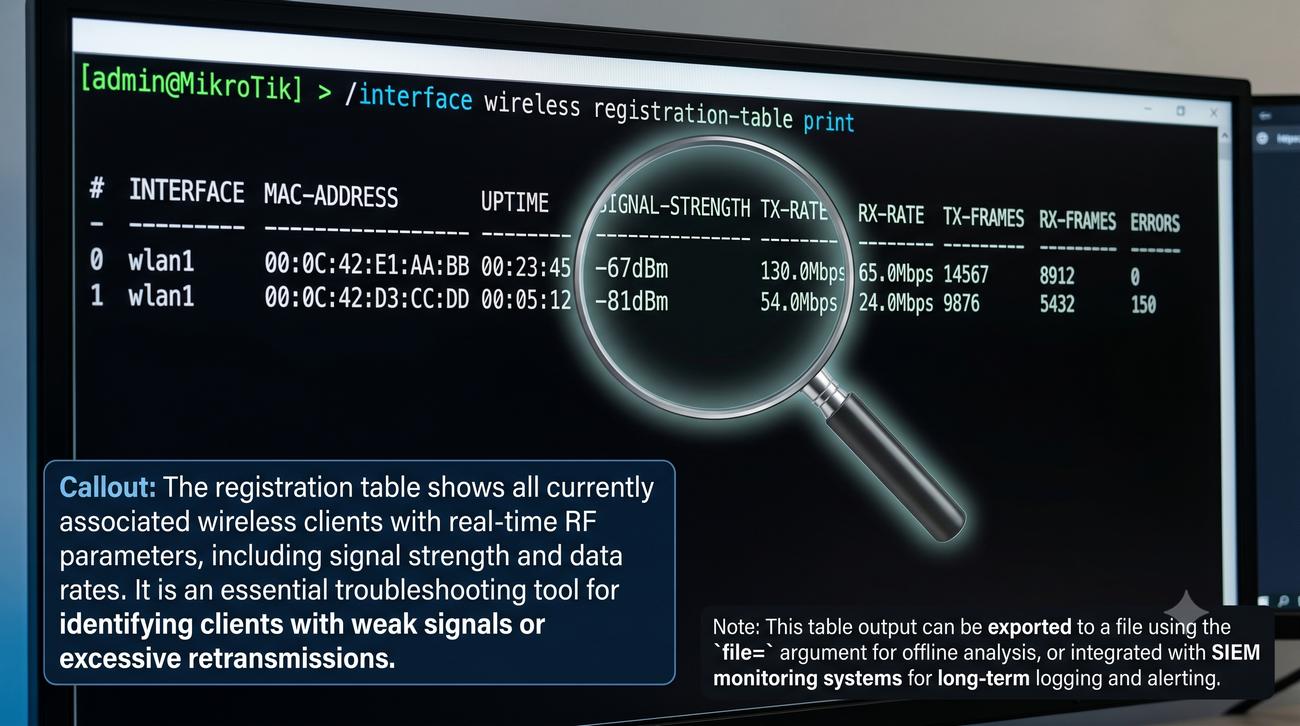

System RouterOS udostępnia polecenie "interface wireless registration-table print", które jest podstawowym narzędziem do monitorowania klientów podłączonych do punktu dostępowego. Polecenie to wyświetla tabelę wszystkich aktualnie zarejestrowanych klientów wraz z ich adresami MAC, interfejsem, czasem połączenia oraz parametrami sygnałowymi. Jest to niezbędne narzędzie podczas diagnozowania problemów z łącznością bezprzewodową w sieciach opartych na sprzęcie MikroTik.

Wśród parametrów wyświetlanych dla każdego klienta znajduje się poziom sygnału RSSI, szybkość transmisji tx-rate, liczba przesłanych ramek oraz ewentualne błędy transmisji. Administrator może na bieżąco monitorować stan połączeń i szybko identyfikować klientów z problemami związanymi z niskim poziomem sygnału lub dużą liczbą retransmisji. Dodatkowo polecenie to pokazuje tryb pracy klienta oraz używaną metodę uwierzytelniania.

W przypadku wykrycia nieznanych lub podejrzanych adresów MAC w tabeli rejestracji warto sprawdzić, czy nie mamy do czynienia z nieautoryzowanym dostępem do sieci. System RouterOS umożliwia również eksportowanie zawartości tej tabeli do pliku w celu dalszej analizy, archiwizacji lub integracji z systemami monitorującymi.

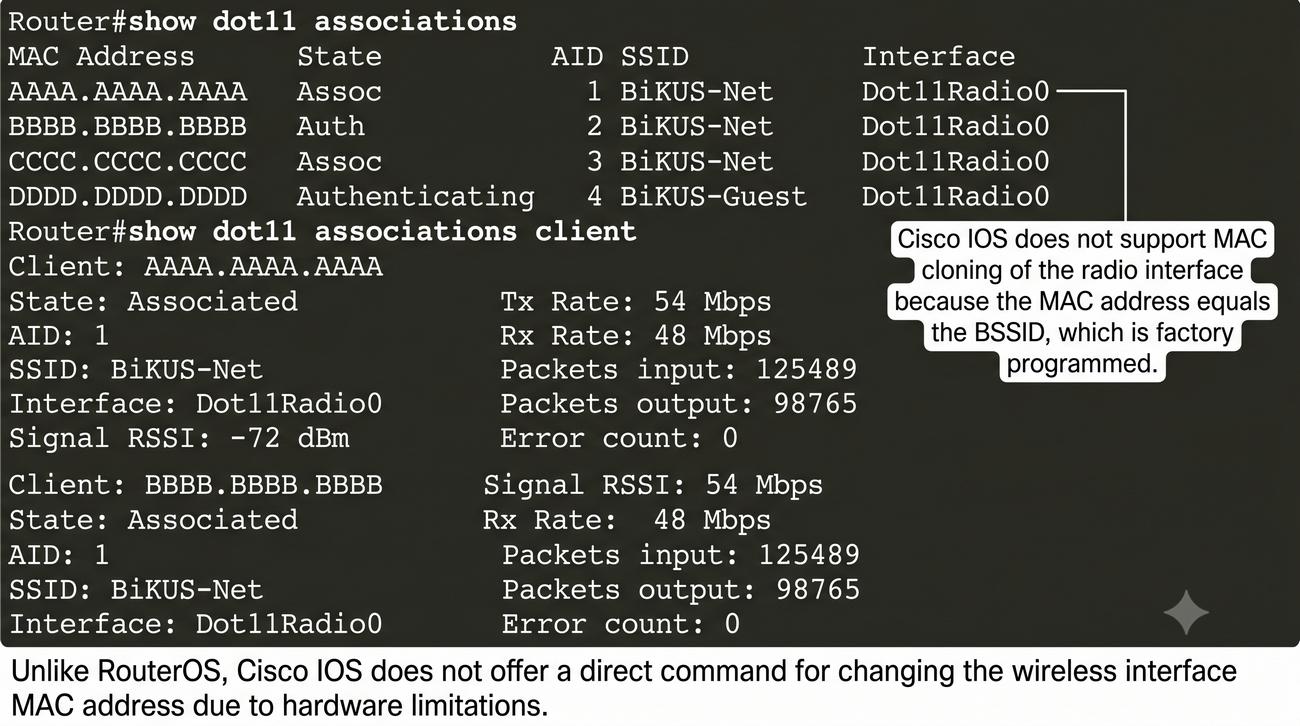

W systemie Cisco IOS podstawowym poleceniem do diagnostyki klientów bezprzewodowych jest "show dot11 associations". Polecenie to wyświetla listę wszystkich klientów skojarzonych z punktem dostępowym wraz z ich adresami MAC, stanem asocjacji oraz identyfikatorem AID. Administrator może szybko ocenić, które urządzenia są aktualnie połączone i w jakim stanie znajduje się ich połączenie z siecią.

Bardziej szczegółowe informacje o każdym kliencie można uzyskać za pomocą polecenia "show dot11 associations client", które pokazuje dodatkowe parametry transmisyjne. Wśród nich znajdują się między innymi aktualna prędkość transmisji, poziom sygnału RSSI, liczba błędów ramek oraz używany kanał radiowy. Dane te są nieocenione podczas analizy problemów z wydajnością sieci bezprzewodowej i diagnostyki zakłóceń.

W przeciwieństwie do RouterOS, Cisco IOS nie oferuje bezpośredniego polecenia do zmiany adresu MAC interfejsu bezprzewodowego z poziomu systemu operacyjnego. Adres MAC interfejsu radiowego w Cisco jest tożsamy z BSSID i jest zapisany fabrycznie w pamięci urządzenia, co stanowi istotne ograniczenie w porównaniu z elastycznością rozwiązań MikroTik w zakresie MAC Cloning.

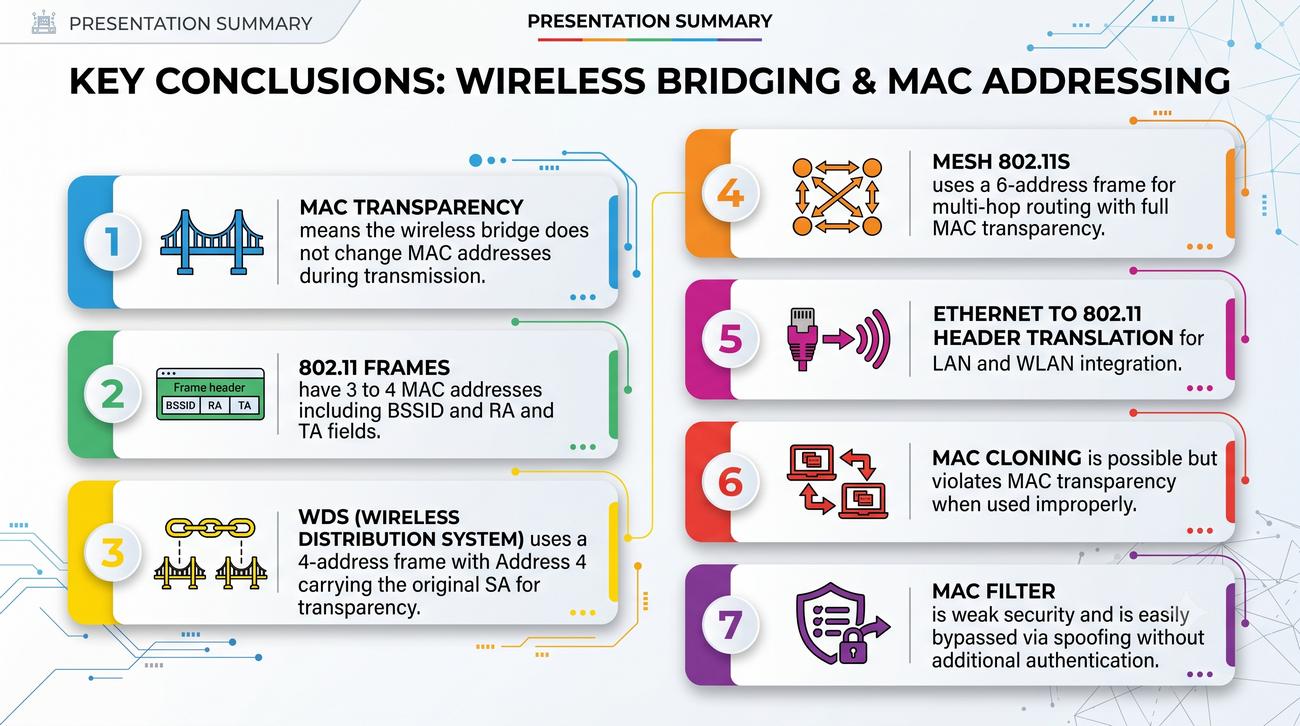

Prezentowany materiał obejmował szerokie spektrum zagadnień związanych z przezroczystością MAC i adresacją w sieciach WLAN. Podstawowym wnioskiem jest to, że most bezprzewodowy pełni rolę translatora między siecią przewodową a bezprzewodową, zachowując oryginalne adresy MAC urządzeń końcowych bez względu na topologię połączeń. Mechanizm ten jest kluczowy dla poprawnego działania protokołów warstwy drugiej, takich jak ARP i STP, oraz protokołów warstw wyższych, które opierają się na stabilnej adresacji MAC.

WDS i Mesh 802.11s to dwie technologie umożliwiające tworzenie rozległych sieci bezprzewodowych z zachowaniem przezroczystości MAC w topologiach rozproszonych. WDS sprawdza się w prostszych topologiach łańcuchowych, podczas gdy Mesh oferuje lepszą skalowalność i niezawodność dzięki routingowi wielościeżkowemu i protokołowi HWMP. Wybór odpowiedniej technologii zależy od konkretnych wymagań projektowych, budżetu oraz przewidywanego obciążenia sieci.

MAC Cloning i MAC Spoofing to techniki związane z manipulacją adresami MAC, które mają zarówno uzasadnione zastosowania administracyjne, jak i mogą być wykorzystywane do ataków na bezpieczeństwo sieci. Skuteczna ochrona przed nadużyciami wymaga stosowania zaawansowanych mechanizmów uwierzytelniania, takich jak 802.1X z certyfikatami, a nie polegania wyłącznie na filtracji MAC, która jest nieskuteczna wobec zdeterminowanego atakującego.

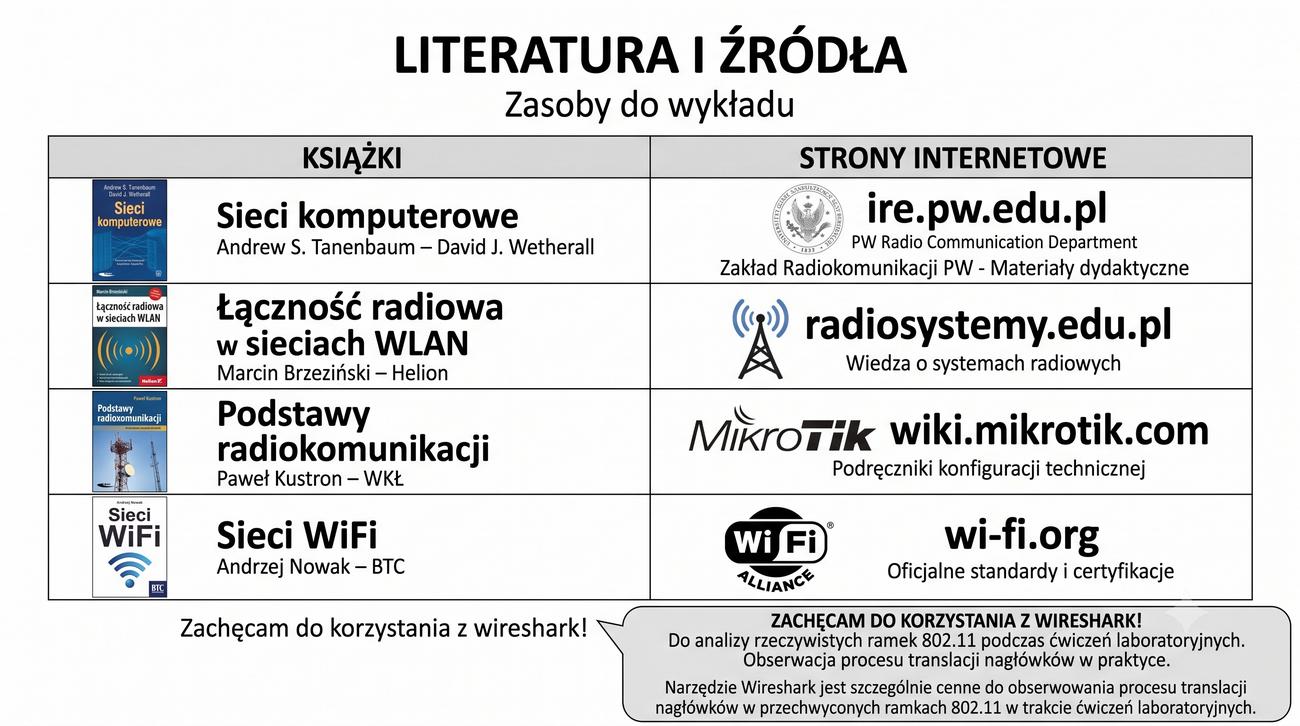

Literatura dotycząca sieci bezprzewodowych i przezroczystości MAC obejmuje zarówno klasyczne podręczniki akademickie, jak i specjalistyczne publikacje techniczne producentów sprzętu sieciowego. Podręcznik Tanenbauma i Wetheralla "Sieci komputerowe" stanowi doskonałe wprowadzenie do tematyki protokołów sieciowych i adresacji MAC na poziomie warstwy drugiej. Publikacja Krzysztofa Brzezińskiego "Łączność radiowa w sieciach WLAN" pogłębia wiedzę o aspekty radiowe transmisji bezprzewodowej oraz mechanizmy kodowania sygnału.

Materiały dydaktyczne Katedry Radiokomunikacji Politechniki Warszawskiej oraz kompendium wiedzy o falach radiowych dostępne pod adresem radiosystemy.edu.pl stanowią wartościowe źródła informacji uzupełniającej dla studentów kierunków telekomunikacyjnych. Wiki MikroTik jest nieocenionym zasobem dla praktyków zajmujących się konfiguracją sprzętu tego producenta, zawierającym szczegółowe przykłady konfiguracji mostów WDS i sieci Mesh. Wi-Fi Alliance publikuje oficjalne specyfikacje techniczne i materiały szkoleniowe dotyczące standardów 802.11.

Zachęcam studentów do samodzielnego zgłębiania tematyki poprzez analizę rzeczywistego ruchu sieciowego z wykorzystaniem narzędzi takich jak Wireshark, który pozwala na szczegółowe badanie nagłówków ramek 802.11. Praktyczne eksperymenty na rzeczywistym sprzęcie sieciowym w laboratorium pozwalają lepiej zrozumieć omawiane koncepcje niż sama teoria i stanowią nieodzowny element kształcenia inżyniera sieciowego.

Mam nadzieję, że przedstawiony materiał w sposób wyczerpujący omówił zagadnienia przezroczystości MAC i adresacji w sieciach WLAN, stanowiąc solidną podstawę do dalszego zgłębiania tematyki. Zdobyta wiedza pozwoli studentom na świadome projektowanie i konfigurowanie sieci bezprzewodowych z zachowaniem pełnej kompatybilności z istniejącą infrastrukturą przewodową. Zrozumienie mechanizmów translacji nagłówków i adresacji wielopolowej jest niezbędne dla każdego inżyniera sieciowego pracującego z nowoczesnymi technologiami komunikacyjnymi.

Zachęcam do samodzielnego eksperymentowania z konfiguracją mostów bezprzewodowych na rzeczywistym sprzęcie w laboratorium, ponieważ praktyczne umiejętności są równie ważne jak wiedza teoretyczna. W przypadku pytań lub wątpliwości zachęcam do aktywnego udziału w dyskusji podczas zajęć laboratoryjnych oraz konsultacji z prowadzącym. Praktyczne ćwiczenia z konfiguracji WDS i Mesh 802.11s pozwolą utrwalić zdobytą wiedzę i rozwinąć umiejętności niezbędne w pracy zawodowej.

Dziękuję za uwagę i życzę sukcesów w dalszym zgłębianiu tajników sieci komputerowych oraz w rozwijaniu pasji inżynierskiej. Zapraszam do kontaktu w razie potrzeby dodatkowych wyjaśnień, konsultacji technicznych lub podzielenia się uwagami dotyczącymi przedstawionego materiału.
