W dzisiejszych sieciach komputerowych trudno wyobrazić sobie funkcjonowanie bez infrastruktury bezprzewodowej. Rynek sprzętu WLAN oferuje niezwykle szeroki wachlarz urządzeń, które różnią się zarówno przeznaczeniem, jak i złożonością konfiguracji.

Podstawowym elementem każdej sieci WiFi jest Access Point, czyli punkt dostępowy odpowiedzialny za transmisję ramek pomiędzy klientami a siecią przewodową. W małych i domowych środowiskach najczęściej spotyka się routery WiFi, które łączą w sobie funkcje rutingu, przełączania i punktu dostępowego.

Większe instalacje biurowe i korporacyjne opierają się natomiast na lekkich punktach dostępowych (LightWeight AP) zarządzanych centralnie przez dedykowany kontroler. Każde z tych rozwiązań ma swoje mocne i słabe strony, a wybór odpowiedniej architektury zależy od wielu czynników, takich jak liczba użytkowników, wymagana wydajność czy budżet. Nie można również zapominać o antenach, które w znaczący sposób wpływają na zasięg i jakość sygnału radiowego. Zrozumienie budowy i typologii urządzeń WLAN stanowi fundament do dalszego zgłębiania tajników projektowania i administrowania sieciami bezprzewodowymi.

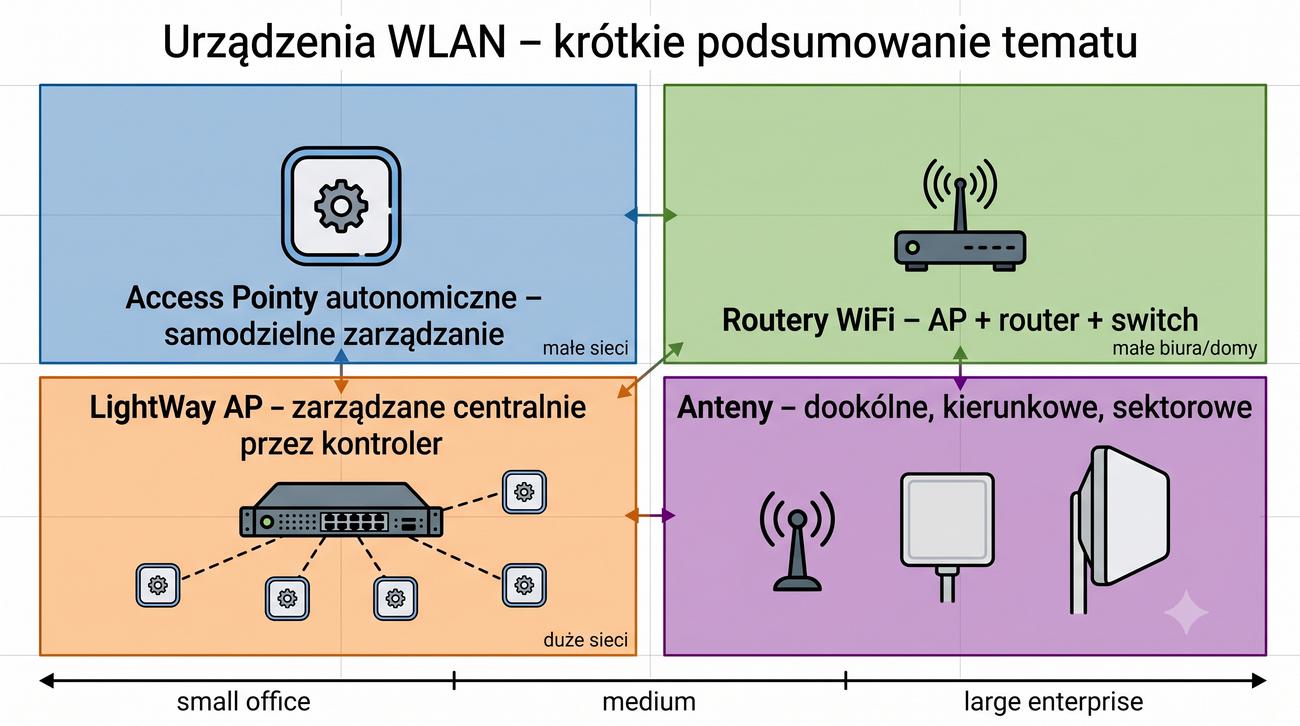

Prezentowany materiał systematyzuje wiedzę na temat sprzętu wykorzystywanego w sieciach WLAN, porządkując go w logiczne kategorie. Kluczowym wnioskiem jest fakt, że nie istnieje uniwersalne urządzenie odpowiednie do każdego scenariusza wdrożeniowego. Access Pointy autonomiczne sprawdzają się tam, gdzie wymagana jest prostota i niezależność od dodatkowej infrastruktury zarządzającej.

Routery WiFi, ze względu na swoją wielofunkcyjność, stanowią ekonomiczne rozwiązanie dla gospodarstw domowych i małych firm. LightWay AP z kontrolerem to z kolei domena środowisk korporacyjnych, gdzie priorytetem jest centralne zarządzanie, bezpieczeństwo i skalowalność. Osobne zagadnienie stanowią anteny, których charakterystyka bezpośrednio determinuje pokrycie radiowe i przepustowość łącza.

Inżynier sieciowy musi umieć świadomie dobierać zarówno typ anteny, jak i jej parametry, takie jak zysk wyrażony w dBi czy polaryzacja. Praktyczna znajomość omawianych koncepcji pozwala na projektowanie wydajnych i niezawodnych sieci WiFi dostosowanych do konkretnych wymagań. Prezentacja stanowi zatem most pomiędzy teorią radiokomunikacji a praktycznymi aspektami wdrażania infrastruktury bezprzewodowej.

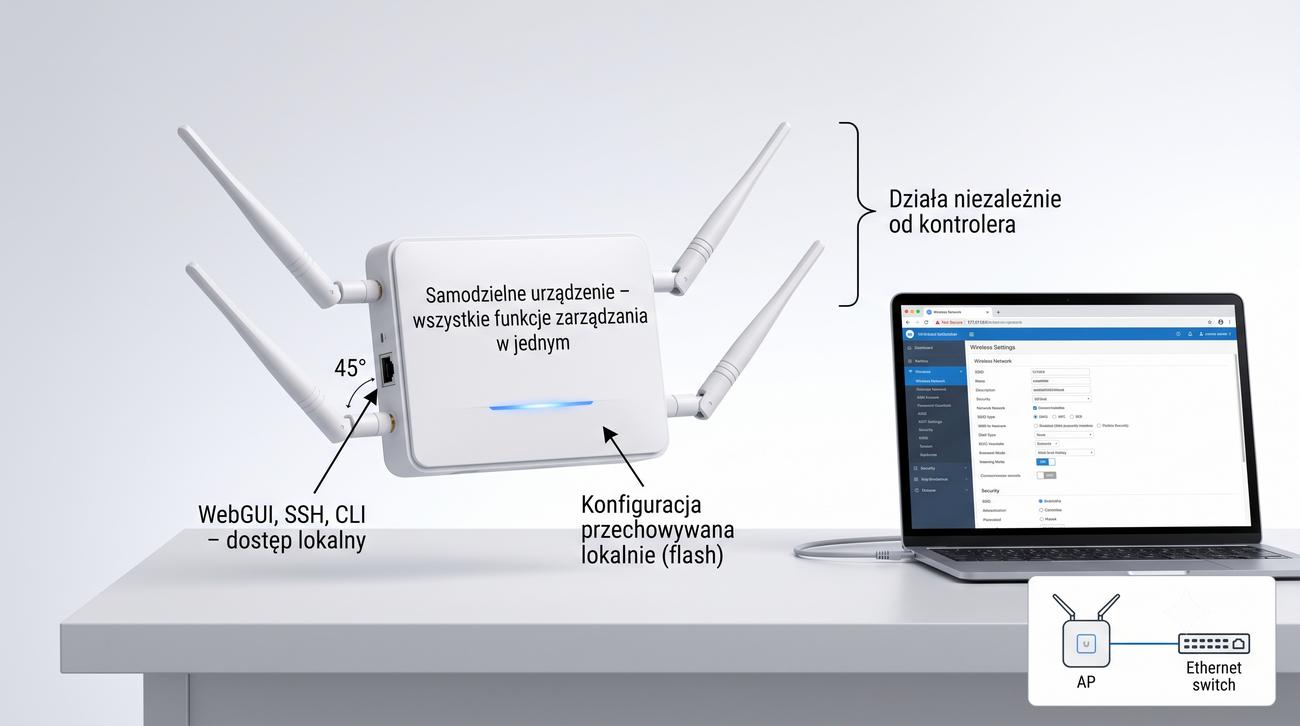

Access Point autonomiczny to urządzenie sieciowe, które w pełni samodzielnie realizuje wszystkie funkcje związane z obsługą ruchu bezprzewodowego. Każda konfiguracja, czy to przez interfejs WWW, SSH czy linię poleceń, przechowywana jest w lokalnej pamięci flash i przetwarzana przez wbudowany procesor. Oznacza to, że punkt dostępowy nie wymaga do swojego działania żadnych zewnętrznych serwerów ani kontrolerów.

Administrator loguje się bezpośrednio do każdego urządzenia i konfiguruje je indywidualnie, co przy większej liczbie AP staje się uciążliwe. Taka architektura jest jednak w pełni wystarczająca w przypadku małych i średnich sieci, gdzie liczba punktów dostępowych nie przekracza kilku sztuk. W praktyce autonomiczne AP oferują pełen wachlarz funkcji, takich jak obsługa wielu sieci SSID, zaawansowane mechanizmy bezpieczeństwa (WPA2, WPA3) czy filtrowanie MAC.

Do ich wad należy przede wszystkim brak centralnego punktu zarządzania oraz utrudniona koordynacja roamingu pomiędzy sąsiednimi punktami. Mimo tych ograniczeń, urządzenia te cieszą się dużą popularnością ze względu na prostotę wdrożenia i konkurencyjną cenę. Stanowią one również doskonałe narzędzie dydaktyczne do nauki konfiguracji sieci bezprzewodowych.

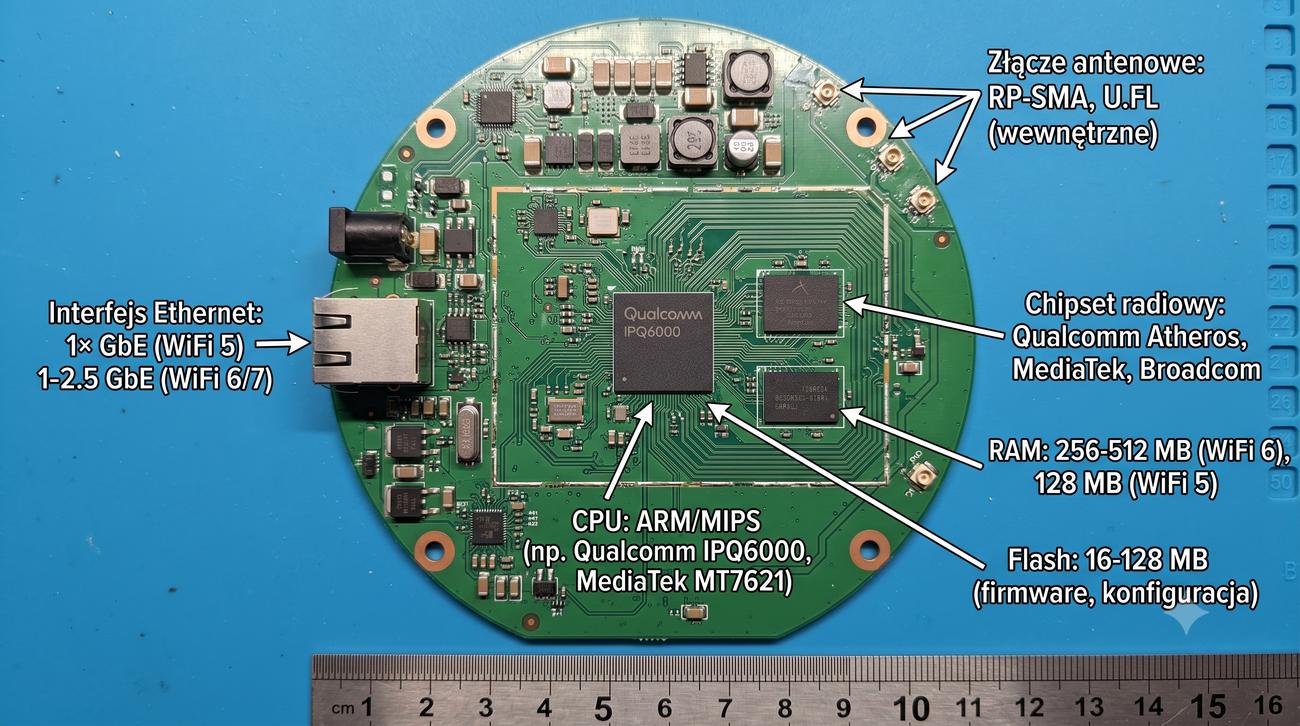

Każdy Access Point to tak naprawdę niewielki komputer jednopłytkowy zaprojektowany specjalnie do obsługi ruchu sieciowego. Sercem urządzenia jest procesor CPU, najczęściej oparty na architekturze ARM lub MIPS, który odpowiada za przetwarzanie pakietów i realizację logiki sterującej.

Obok procesora znajduje się chipset radiowy, czyli układ scalony generujący i demodulujący sygnały w pasmach 2,4 GHz, 5 GHz, a w nowszych modelach również 6 GHz. Pamięć RAM służy jako bufor dla przetwarzanych danych i przechowywanie tabel asocjacji klientów, natomiast pamięć Flash zawiera firmware oraz pliki konfiguracyjne.

Interfejs Ethernetowy łączy AP z siecią przewodową i w zależności od standardu może oferować przepustowość od 1 Gb/s do nawet 2,5 Gb/s w modelach WiFi 6 i 7. Złącza antenowe, najczęściej typu RP-SMA lub U.FL, umożliwiają podłączenie zewnętrznych anten lub wykorzystanie anten zintegrowanych z obudową. Projektanci układów kładą duży nacisk na efektywne odprowadzanie ciepła, ponieważ układy radiowe generują znaczną ilość energii cieplnej. Nowoczesne AP często wyposaża się również w układy wspomagające szyfrowanie sprzętowe, co odciąża główny procesor i zwiększa wydajność całego urządzenia.

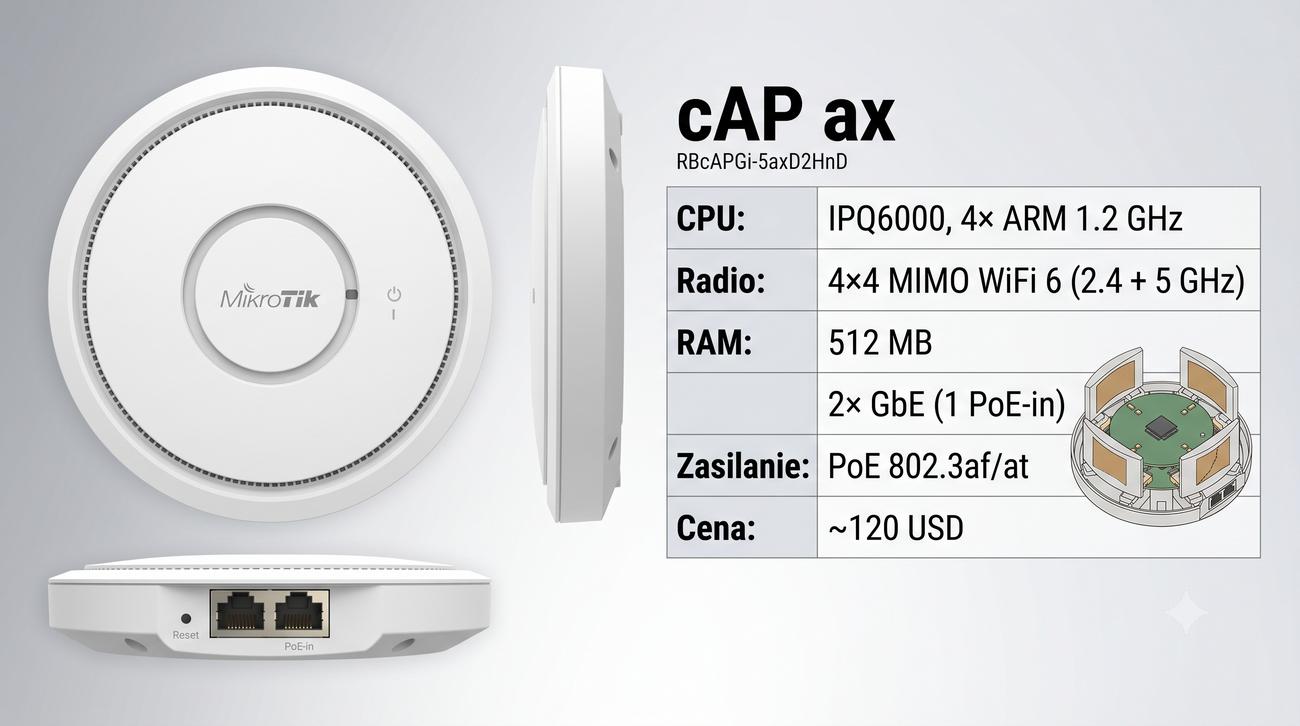

MikroTik cAP ax (RBcAPGi-5axD2HnD) to przykład nowoczesnego punktu dostępowego zaprojektowanego z myślą o instalacjach sufitowych w biurach i obiektach komercyjnych. Urządzenie bazuje na czterordzeniowym procesorze Qualcomm IPQ6000, który zapewnia wystarczającą moc obliczeniową do obsługi ruchu w standardzie WiFi 6. Konfiguracja anten w układzie 4×4 MIMO dla pasma 5 GHz i 2×2 MIMO dla pasma 2,4 GHz pozwala na osiągnięcie wysokich przepustowości i lepszą obsługę wielu jednoczesnych klientów.

Zasilanie dostarczane jest przez interfejs Ethernet w standardzie PoE 802.3af/at, co eliminuje konieczność prowadzenia osobnego okablowania elektrycznego. Urządzenie posiada dwa porty Gigabit Ethernet, z czego jeden obsługuje funkcję PoE-in, co umożliwia łatwe kaskadowanie. Pamięć RAM o pojemności 512 MB jest w pełni wystarczająca do płynnej pracy nawet przy kilkudziesięciu podłączonych stacjach.

System operacyjny RouterOS oferuje niezwykle bogate możliwości konfiguracyjne, wykraczające daleko poza standardowe funkcje punktu dostępowego. W praktyce cAP ax doskonale sprawdza się zarówno jako autonomiczny AP, jak i w roli klienta CAPsMAN w architekturze zarządzanej centralnie. Stosunek ceny do możliwości czyni go jednym z popularniejszych wyborów w segmencie SOHO i SMB.

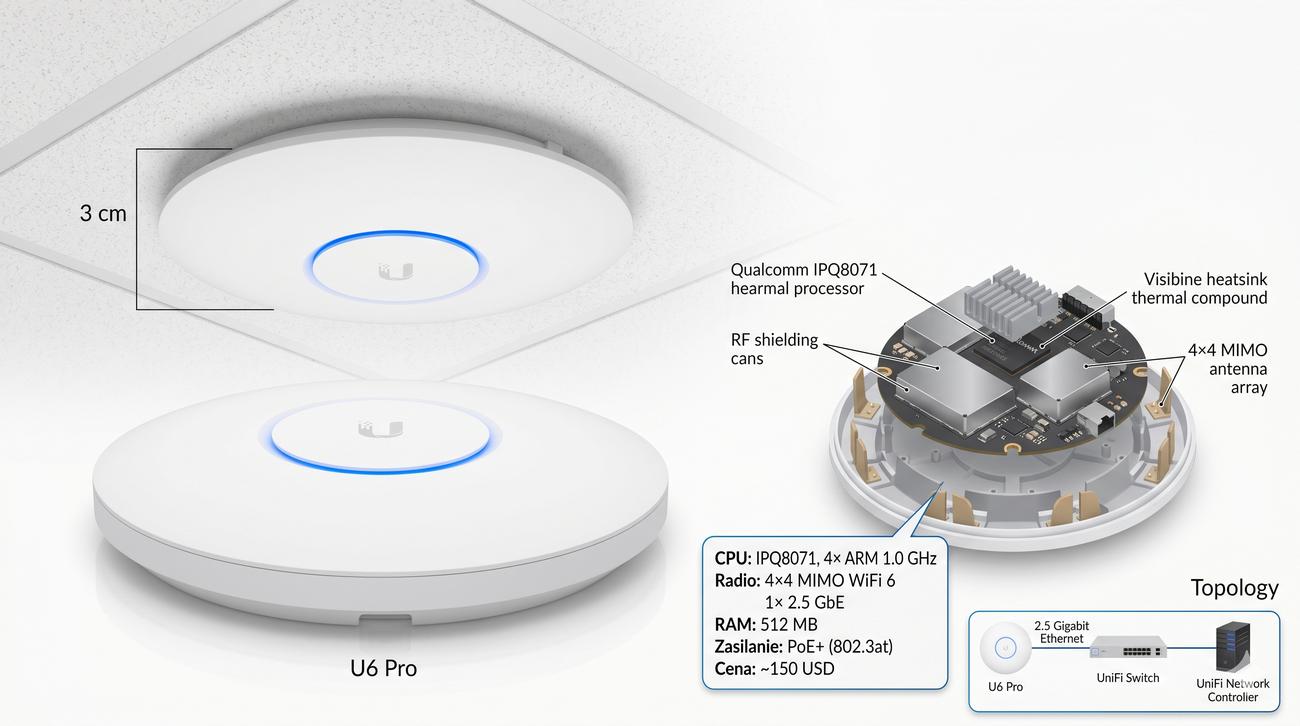

Ubiquiti UniFi U6 Pro reprezentuje klasę punktów dostępowych przeznaczonych dla wymagających środowisk korporacyjnych i edukacyjnych. Sercem urządzenia jest układ Qualcomm IPQ8071, który dysponuje czterema rdzeniami ARM o taktowaniu 1,0 GHz i dedykowanym akceleratorem pakietów. Konfiguracja 4×4 MIMO dla pasma 5 GHz oraz 2×2 MIMO dla pasma 2,4 GHz zapewnia solidną wydajność przy jednoczesnej obsłudze nawet dwustu klientów.

Interfejs sieciowy 2,5 Gb/s nie stanowi wąskiego gardła nawet przy maksymalnym obciążeniu sieci bezprzewodowej. Zasilanie realizowane jest poprzez standard PoE+ (802.3at), co wymaga przełącznika lub injektora o odpowiedniej mocy. Urządzenie współpracuje z ekosystemem UniFi, który oferuje scentralizowane zarządzanie poprzez kontroler programowy lub sprzętowy.

Administrator ma do dyspozycji zaawansowane funkcje, takie jak automatyczne optymalizowanie kanałów radiowych, analiza widma czy szczegółowe raporty obciążenia. Obudowa o niskim profilu została zaprojektowana z myślą o montażu sufitowym i dyskretnie wtapia się w wystrój wnętrza. U6 Pro to przykład przemyślanego urządzenia, w którym połączono wysoką wydajność z eleganckim designem i łatwością zarządzania.

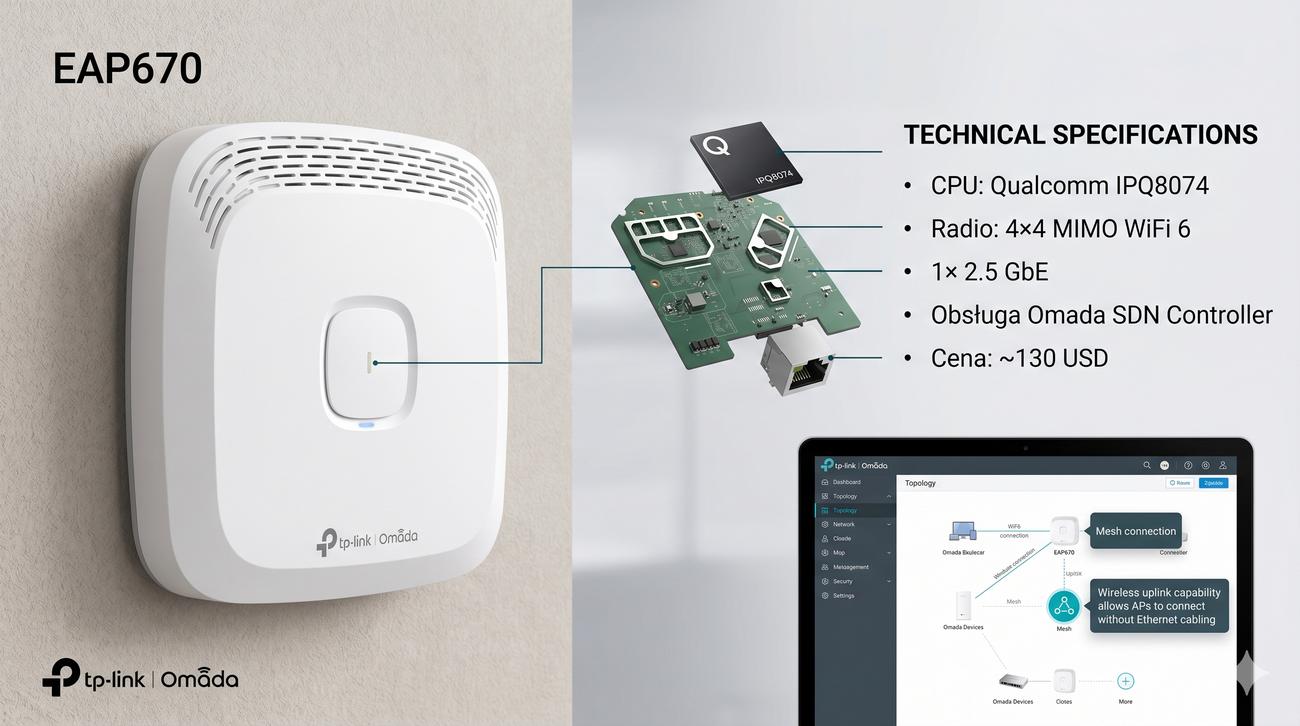

TP-Link EAP670 to punkt dostępowy z wyższej półki średniej, który doskonale ilustruje podejście producenta do budowania ekosystemu SDN (Software Defined Networking). Urządzenie napędzane jest procesorem Qualcomm IPQ8074, który zapewnia odpowiednią wydajność dla standardu WiFi 6 w konfiguracji 4×4 MIMO. Podobnie jak w przypadku konkurencyjnych modeli, interfejs sieciowy 2,5 Gb/s pozwala w pełni wykorzystać możliwości pasma 5 GHz bez ograniczeń przepustowości.

Kluczową zaletą tego urządzenia jest integracja z platformą Omada SDN Controller, która umożliwia zarządzanie nie tylko punktami dostępowymi, ale również przełącznikami i routerami tej samej rodziny. Administrator może tworzyć jednolite profile konfiguracyjne, monitorować ruch w czasie rzeczywistym oraz wdrażać aktualizacje firmware’u na wszystkich urządzeniach zdalnie. Funkcja Mesh umożliwia tworzenie bezprzewodowych połączeń między punktami dostępowymi w miejscach, gdzie nie ma okablowania strukturalnego.

Wbudowany chipset Qualcomm odpowiada za wydajną realizację szyfrowania sprzętowego WPA3 bez obciążania głównego procesora. EAP670 obsługuje również zaawansowane techniki QoS, co ma kluczowe znaczenie w sieciach transmitujących głos i wideo w czasie rzeczywistym. Jest to urządzenie, które sprawdzi się zarówno w małej firmie, jak i w średniej wielkości kampusie czy obiekcie użyteczności publicznej.

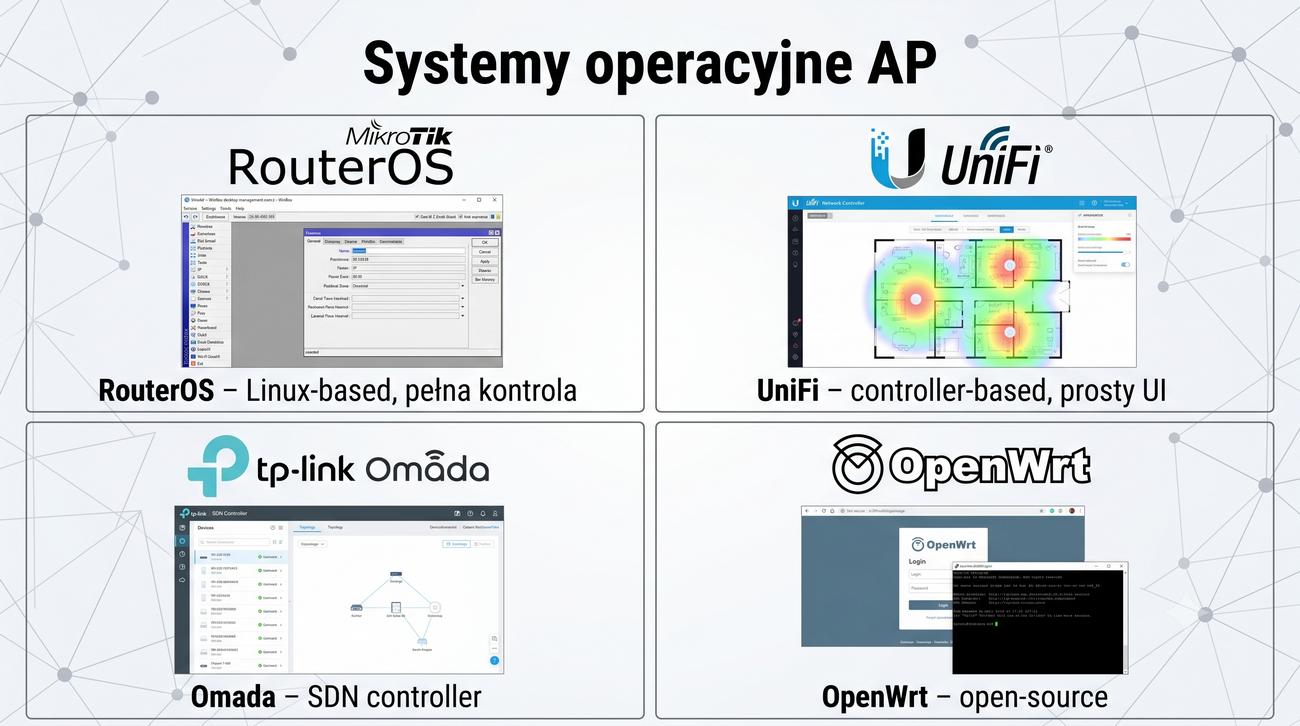

System operacyjny zainstalowany na punkcie dostępowym w znacznym stopniu determinuje jego możliwości funkcjonalne oraz sposób zarządzania. RouterOS od MikroTika to zaawansowane środowisko oparte na jądrze Linux, oferujące pełną kontrolę nad każdym aspektem działania urządzenia. Administratorzy cenią ten system za jego elastyczność i możliwość tworzenia skomplikowanych konfiguracji z wykorzystaniem rutingu, zapory sieciowej, VPN czy zaawansowanych mechanizmów QoS.

Zupełnie inne podejście reprezentują systemy z rodziny UniFi od Ubiquiti oraz Omada od TP-Linka, które stawiają na prostotę i centralizację zarządzania. W tych ekosystemach punkt dostępowy staje się jedynie elementem większej całości, a cała logika konfiguracyjna przeniesiona jest na poziom kontrolera. Alternatywą dla zamkniętych rozwiązań producenckich jest OpenWrt, czyli w pełni otwarty system operacyjny, który można zainstalować na wielu popularnych modelach urządzeń.

OpenWrt daje administratorowi nieograniczone możliwości modyfikacji i rozbudowy, ale wymaga znacznie większej wiedzy technicznej i samodzielności. Wybór systemu operacyjnego powinien być podyktowany przede wszystkim skalą wdrożenia oraz kompetencjami zespołu administracyjnego. Niezależnie od wyboru, każdy z wymienionych systemów umożliwia realizację podstawowych zadań punktu dostępowego, różniąc się jednak poziomem zaawansowania i wygody użytkowania.

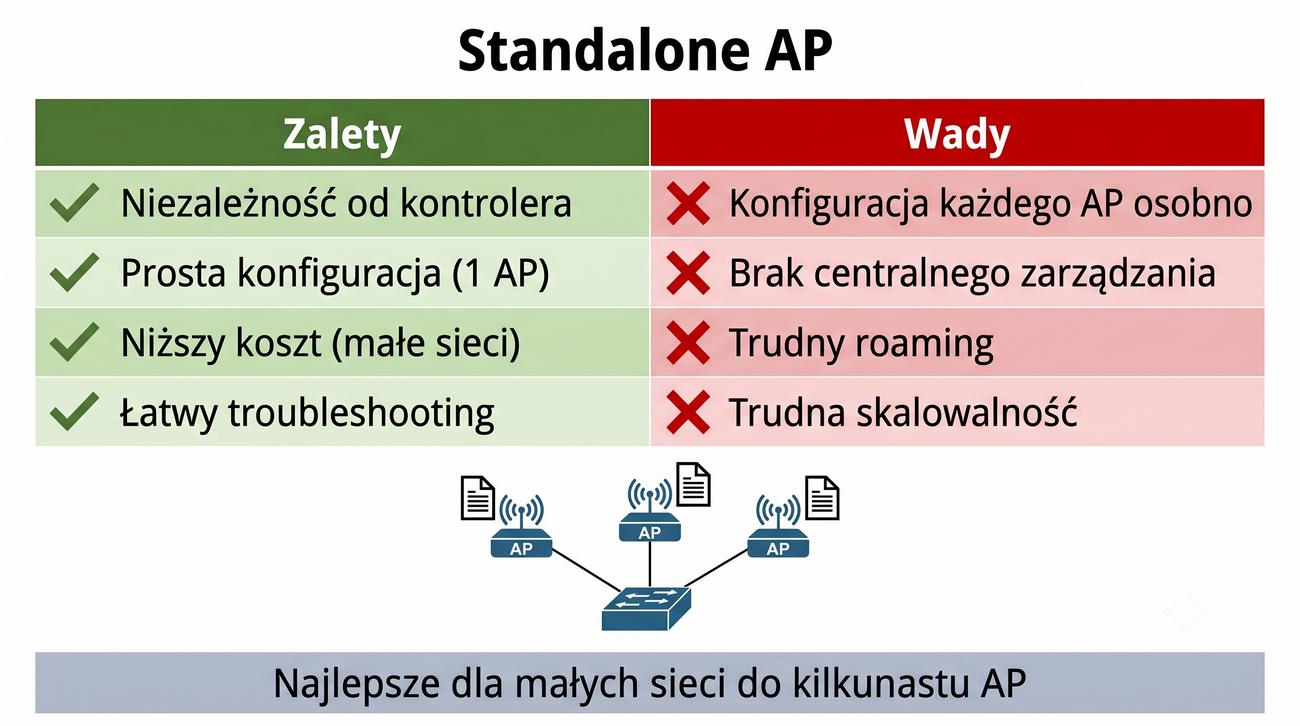

Decyzja o wyborze autonomicznych punktów dostępowych wymaga starannego rozważenia zarówno korzyści, jak i ograniczeń tego rozwiązania. Do największych zalet należy bez wątpienia niezależność od zewnętrznej infrastruktury sterującej – każdy AP pracuje samodzielnie i nie wymaga komunikacji z kontrolerem. W przypadku awarii jednego urządzenia, pozostałe funkcjonują bez zakłóceń, co podnosi ogólną odporność sieci na uszkodzenia.

Konfiguracja pojedynczego punktu jest stosunkowo prosta i intuicyjna, szczególnie za pomocą interfejsu graficznego dostępnego z poziomu przeglądarki. Z drugiej strony, w miarę rozrastania się sieci, administracja każdym urządzeniem z osobna staje się czasochłonna i podatna na błędy. Brak centralnego zarządzania utrudnia również implementację spójnej polityki bezpieczeństwa oraz koordynację roamingu pomiędzy punktami dostępowymi.

Skalowalność takiego rozwiązania jest ograniczona i w praktyce rzadko przekracza kilkanaście urządzeń w jednej sieci. Dodatkowym wyzwaniem jest konieczność ręcznego doboru kanałów radiowych i mocy nadawania dla każdego AP, co w gęsto zabudowanym środowisku biurowym może prowadzić do zakłóceń. Autonomiczne AP pozostają jednak najlepszym wyborem tam, gdzie priorytetem jest prostota, niski koszt i niezależność od dodatkowej infrastruktury.

Interfejs WWW, czyli WebGUI, stanowi najpopularniejszy i najbardziej przyjazny dla użytkownika sposób konfiguracji punktów dostępowych. Producenci tacy jak MikroTik oferują wbudowane kreatory (Quick Set), które przeprowadzają administratora przez podstawowe ustawienia w zaledwie kilku krokach. W przypadku urządzeń MikroTik, domyślny adres IP 192.168.88.1 pozwala na szybkie połączenie się z urządzeniem zaraz po wyjęciu z pudełka.

Kreator Quick Set umożliwia ustawienie nazwy sieci SSID, hasła, wybór kraju (co wpływa na dostępne kanały i limity mocy) oraz podstawowych parametrów pasma radiowego. Bardziej zaawansowani użytkownicy mogą skorzystać z pełnego panelu administracyjnego WinBox lub WebFig, które oferują dostęp do wszystkich opcji systemu RouterOS. Przy konfiguracji przez WebGUI należy pamiętać o wybraniu odpowiedniego trybu pracy, którym w przypadku standardowego punktu dostępowego jest AP Bridge.

Ustawienia takie jak szerokość kanału (channel width) czy automatyczny wybór kanału mają bezpośredni wpływ na wydajność sieci i powinny być dobierane świadomie. Interfejs graficzny udostępnia również podgląd aktualnie podłączonych klientów, co ułatwia diagnostykę ewentualnych problemów. Nowoczesne WebGUI są projektowane zgodnie z zasadami użyteczności i dostępności, co skraca krzywą uczenia się dla początkujących administratorów.

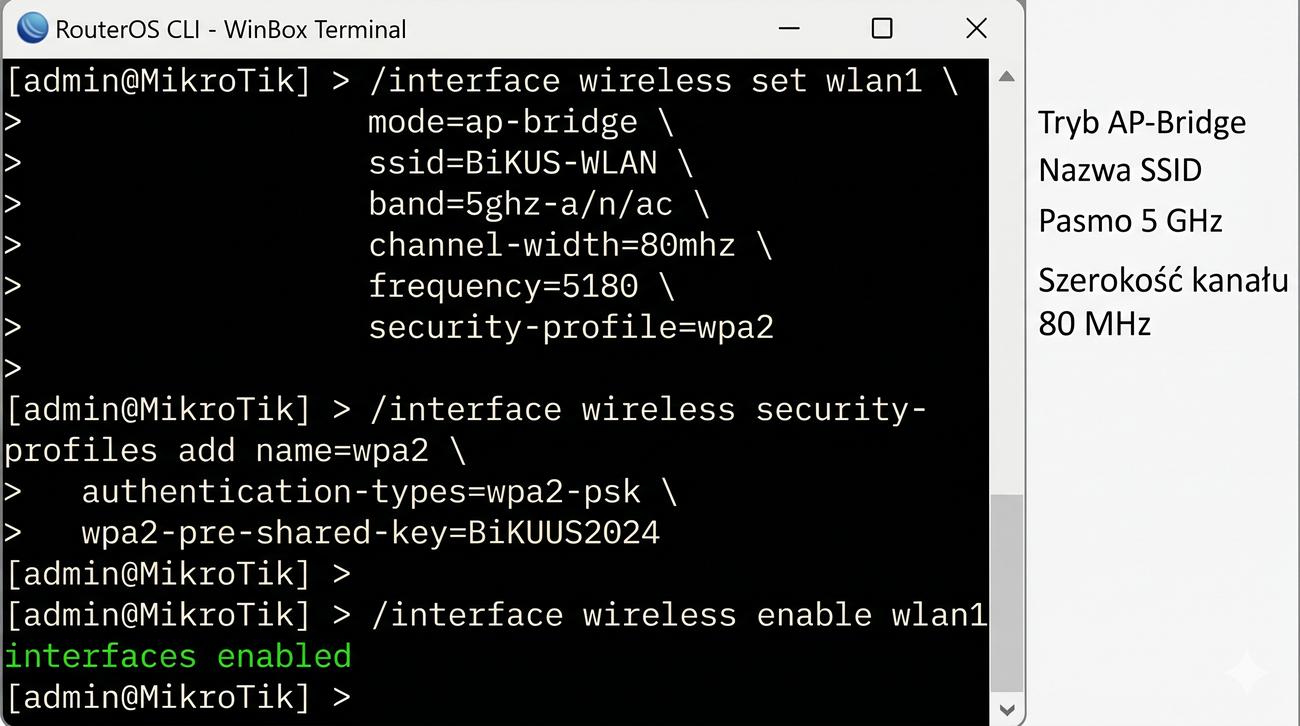

Interfejs wiersza poleceń w systemie RouterOS oferuje nieporównanie większe możliwości niż jakikolwiek interfejs graficzny, szczególnie w kontekście automatyzacji i zarządzania wieloma urządzeniami. W przykładowej konfiguracji przedstawionej na slajdzie, pierwszym krokiem jest ustawienie interfejsu radiowego w tryb mostu punktu dostępowego (mode=ap-bridge) z określeniem nazwy sieci SSID. Kolejne parametry, takie jak pasmo 5 GHz z szerokością kanału 80 MHz i konkretną częstotliwością nośną, są ustawiane w tej samej komendzie, co pokazuje siłę składni RouterOS.

Definiowanie profilu bezpieczeństwa to osobny etap, w którym określa się metody uwierzytelniania i klucz pre-shared. W systemie MikroTik profile bezpieczeństwa mogą być wielokrotnie wykorzystywane przez różne interfejsy, co ułatwia zarządzanie spójną polityką. W praktyce inżynierskiej często przygotowuje się skrypty inicjalizacyjne, które automatyzują cały proces konfiguracji od zera.

Ważną umiejętnością jest znajomość poleceń służących do weryfikacji wprowadzonych ustawień, takich jak /interface wireless print czy /interface wireless security-profiles print. Interfejs CLI pozwala również na debugowanie połączeń i analizę błędów w czasie rzeczywistym za pomocą polecenia /log print. Znajomość składni RouterOS jest niezbędna dla każdego administratora pracującego ze sprzętem MikroTik na co dzień.

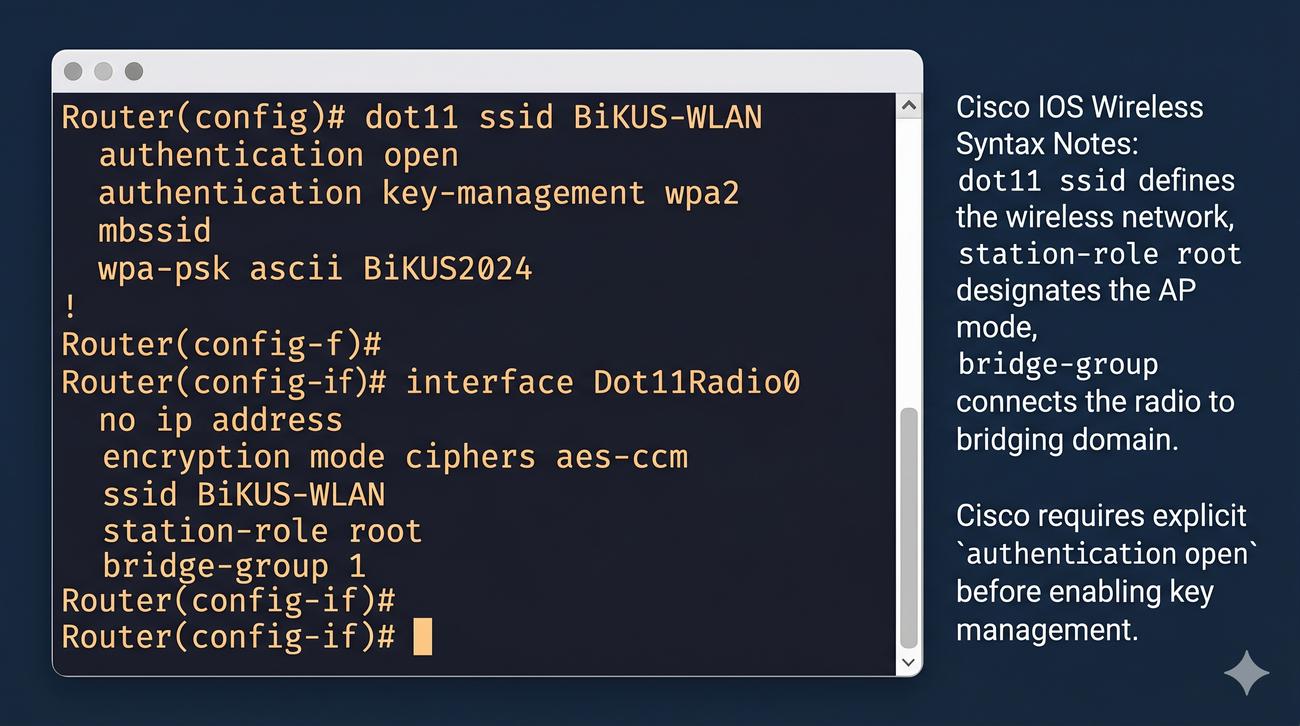

Konfiguracja punktu dostępowego Cisco w trybie autonomicznym odbywa się w języku IOS, który swoją składnią różni się znacząco od RouterOS. Kluczowym elementem jest definicja sieci SSID w konfiguracji globalnej za pomocą polecenia dot11 ssid, gdzie określa się metody uwierzytelniania i klucze bezpieczeństwa. W odróżnieniu od MikroTika, Cisco wymaga jawnego włączenia uwierzytelniania open oraz key-management w ramach definicji SSID.

Interfejs radiowy (Dot11Radio0) konfigurowany jest osobno, z przypisaniem odpowiedniego SSID, metody szyfrowania (encryption mode ciphers aes-ccm) oraz roli stacji (station-role root). Polecenie bridge-group służy do powiązania interfejsu radiowego z odpowiednią grupą mostkującą, co umożliwia transmisję ramek pomiędzy siecią bezprzewodową a przewodową. W systemie Cisco istotne jest zrozumienie hierarchii konfiguracji – kolejność wydawanych poleceń ma znaczenie i niektóre ustawienia wymagają uprzedniego zdefiniowania zależnych obiektów.

Dla administratora przyzwyczajonego do RouterOS, przejście na Cisco IOS może być wyzwaniem ze względu na inną filozofię konfiguracji i odmienną składnię. Znajomość obu środowisk jest jednak bardzo ceniona na rynku pracy, ponieważ oba systemy są szeroko stosowane w różnych segmentach rynku. Cisco oferuje również możliwość konfiguracji przez interfejs graficzny, ale w środowiskach korporacyjnych dominuje zarządzanie przez CLI.

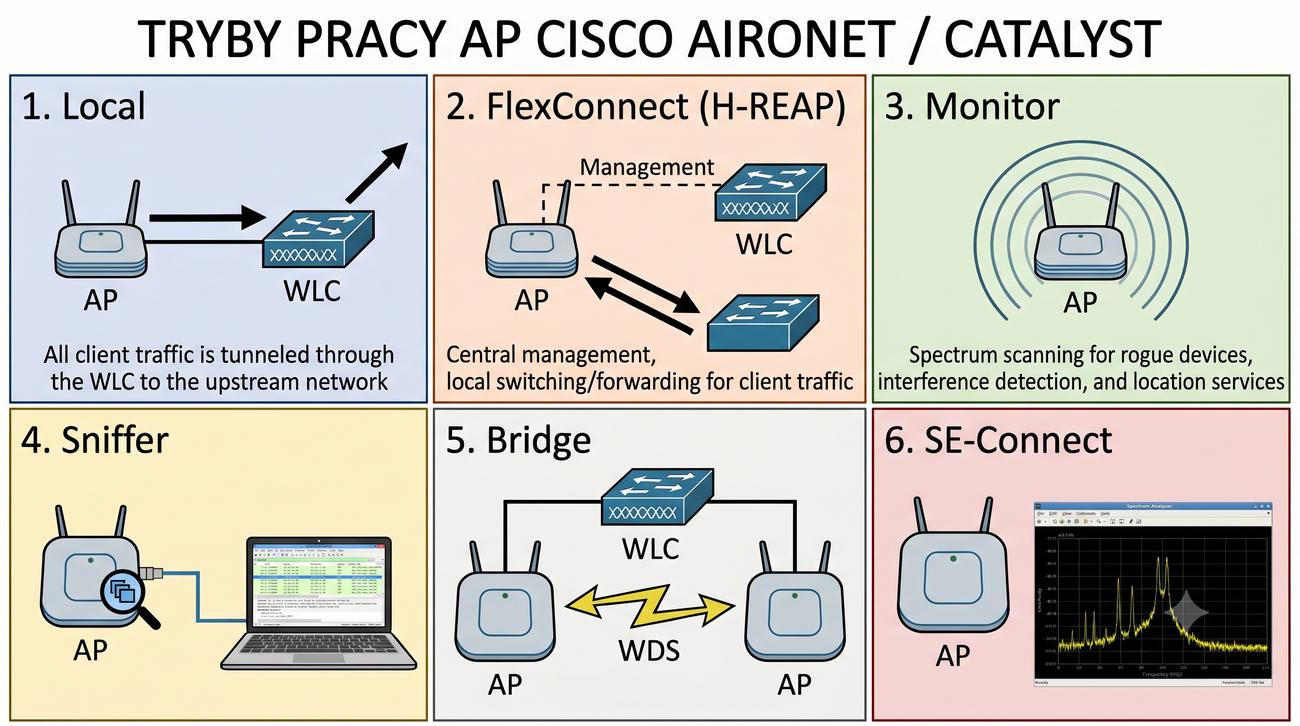

Przedstawione tryby pracy dotyczą architektury LWAPP/CAPWAP, w której AP jest zarządzany przez kontroler WLC. W trybie autonomicznym AP Cisco oferuje tylko podstawową pracę jako samodzielny punkt dostępowy. Tryb Local to standardowa praca AP, w której urządzenie obsługuje klientów bezprzewodowych i przekazuje ich ruch do sieci przewodowej. FlexConnect (dawniej H-REAP) to hybrydowe rozwiązanie łączące lokalne przetwarzanie ruchu z centralnym zarządzaniem przez kontroler WLC.

Tryb Monitor zamienia AP w specjalistyczne narzędzie do skanowania widma radiowego i wykrywania nieautoryzowanych punktów dostępowych. W trybie Sniffer punkt dostępowy przechwytuje i rejestruje ramki 802.11, co jest nieocenione przy diagnostyce problemów sieciowych i analizie protokołów. Tryb Bridge umożliwia zbudowanie bezprzewodowego mostu punkt-punkt lub punkt-wielopunkt bez konieczności stosowania dedykowanych urządzeń mostkujących.

SE-Connect (Spectrum Expert) to wyspecjalizowany tryb do szczegółowej analizy widma, wykrywający zakłócenia pochodzące z innych źródeł niż sieci WiFi. Elastyczność w wyborze trybu pracy sprawia, że jeden model AP może pełnić różne funkcje w zależności od bieżących potrzeb sieci. Przełączanie między trybami wymaga jednak ponownego uruchomienia urządzenia, co należy uwzględnić przy planowaniu prac serwisowych.

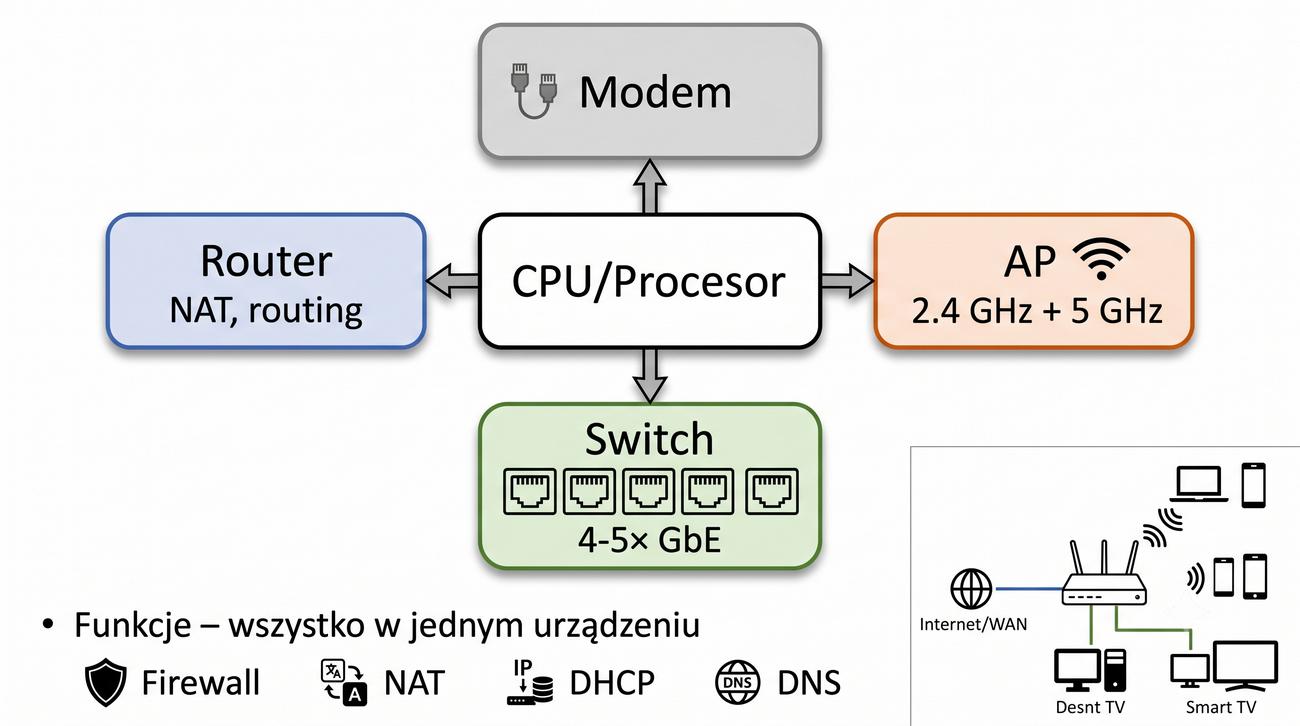

Router WiFi to urządzenie, które w jednej obudowie łączy funkcje rutera, przełącznika sieciowego i punktu dostępowego, a często także modemu. Takie podejście all-in-one jest niezwykle wygodne w małych sieciach domowych i biurowych, gdzie liczba urządzeń nie uzasadnia stosowania osobnych komponentów. Wewnętrzna architektura takiego urządzenia zakłada współdzielenie procesora, pamięci i systemu operacyjnego pomiędzy wszystkimi funkcjami.

Router zajmuje się przekazywaniem pakietów między sieciami (NAT, routing), wbudowany przełącznik obsługuje komunikację w sieci lokalnej, a układ radiowy udostępnia bezprzewodowy dostęp klientom. Firewall sprzętowy lub programowy chroni sieć przed nieautoryzowanym dostępem z zewnątrz, a serwer DHCP automatycznie przydziela adresy IP podłączonym urządzeniom. Zaletą routerów WiFi jest niski koszt zakupu i minimalna liczba kabli potrzebnych do uruchomienia sieci.

Wadą natomiast jest brak możliwości niezależnej rozbudowy poszczególnych funkcji – gdy potrzebujemy lepszego zasięgu WiFi, nie możemy wymienić samego AP bez wymiany całego urządzenia. Producenci prześcigają się w dodawaniu kolejnych funkcji, takich jak obsługa VPN, kontrola rodzicielska czy zaawansowane QoS. Routery WiFi stanowią fundament łączności w milionach gospodarstw domowych na całym świecie.

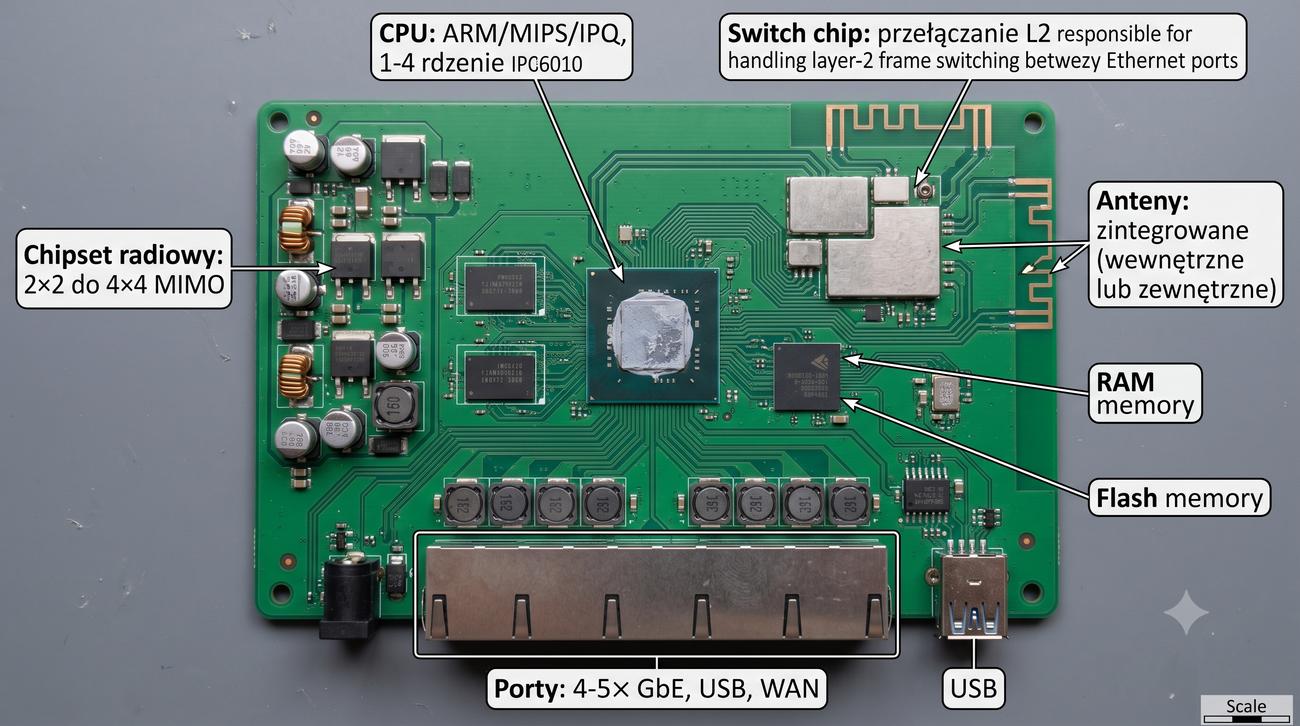

Router WiFi pod względem sprzętowym przypomina nieco rozbudowany Access Point z dodanym układem przełączającym i większą liczbą portów Ethernetowych. Centralnym elementem jest procesor CPU, który musi obsłużyć zarówno routing pakietów, jak i zarządzanie siecią bezprzewodową, co w przypadku tańszych modeli może być wąskim gardłem. Switch chip odpowiada za przełączanie ramek pomiędzy portami LAN na poziomie warstwy drugiej, odciążając główny procesor od tego zadania.

Chipset radiowy jest najczęściej scalony z głównym układem lub stanowi osobny komponent połączony szyną PCI Express. Anteny w routerach klasy konsumenckiej są najczęściej zintegrowane z obudową i mają stały, niewymienny charakter, co ogranicza możliwości optymalizacji zasięgu. Producenci coraz częściej stosują układy MIMO o konfiguracji 4×4, co pozwala na osiągnięcie teoretycznych prędkości rzędu kilku gigabitów na sekundę.

Porty USB umożliwiają podłączenie dysków sieciowych lub drukarek, przekształcając router w podstawowy serwer plików w sieci domowej. Zarządzanie temperaturą w tak kompaktowej obudowie jest wyzwaniem inżynieryjnym, szczególnie w modelach obsługujących standardy WiFi 6 i 7. Nowoczesne routery często wyposaża się w radiatory i otwory wentylacyjne, które zapewniają stabilną pracę nawet przy dużym obciążeniu.

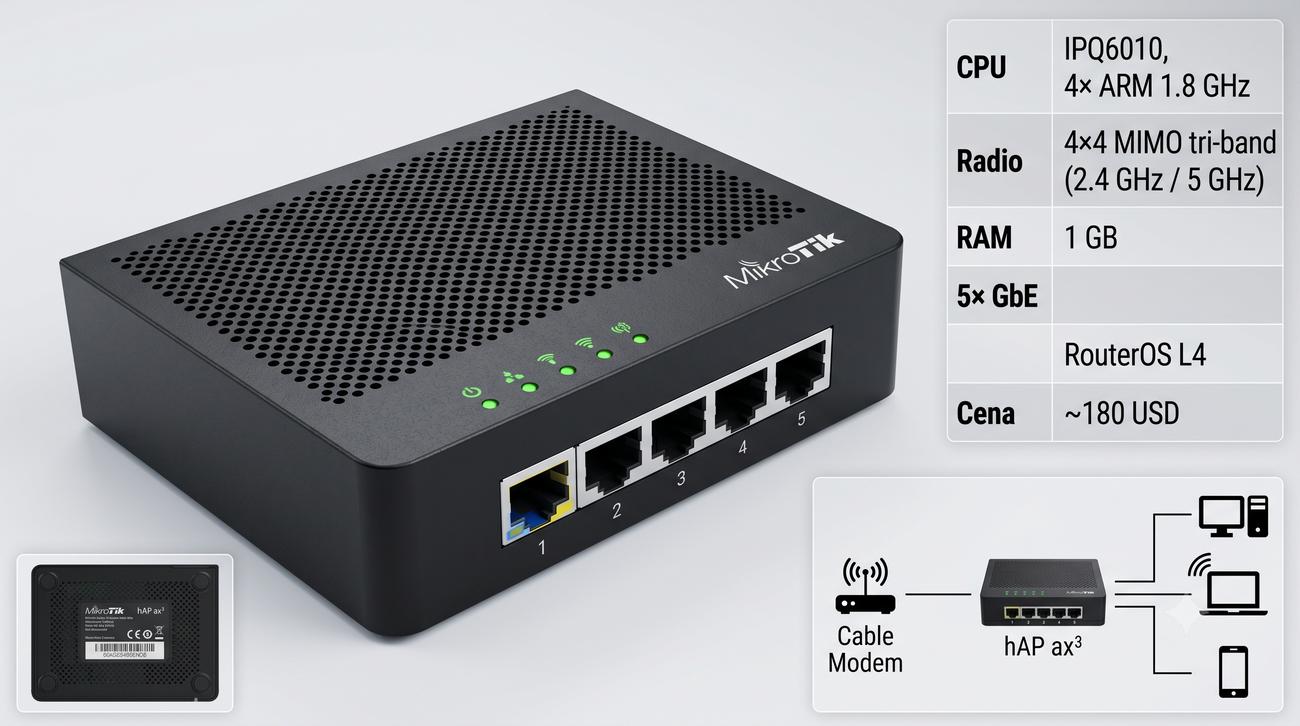

MikroTik hAP ax³ to przykład routera WiFi 6 zaprojektowanego z myślą o wymagających użytkownikach domowych i małych firmach. Sercem urządzenia jest procesor IPQ6010 o taktowaniu 1,8 GHz, który bez problemu radzi sobie z routingiem przy prędkościach bliskich 1 Gb/s. Konfiguracja 4×4 MIMO dla obu pasm oraz obsługa technologii tri-band pozwalają na jednoczesną obsługę wielu klientów z zachowaniem wysokiej przepustowości.

Gigabajt pamięci RAM to wartość zdecydowanie powyżej średniej w tej klasie urządzeń, co przekłada się na stabilną pracę przy dużym obciążeniu. Pięć portów Gigabit Ethernet zapewnia wystarczającą liczbę interfejsów dla urządzeń przewodowych, a jeden z portów może pełnić funkcję WAN. System RouterOS w warstwie L4 udostępnia wszystkie zaawansowane funkcje, w tym firewall, routing dynamiczny czy obsługę tuneli VPN.

Urządzenie obsługuje również funkcję CAPsMAN, co umożliwia wykorzystanie go jako kontrolera dla innych punktów dostępowych. Pomimo kompaktowych rozmiarów, hAP ax³ oferuje wydajność porównywalną z oddzielnym routerem i punktem dostępowym. Jest to doskonały przykład ewolucji routerów klasy SOHO w kierunku urządzeń półprofesjonalnych.

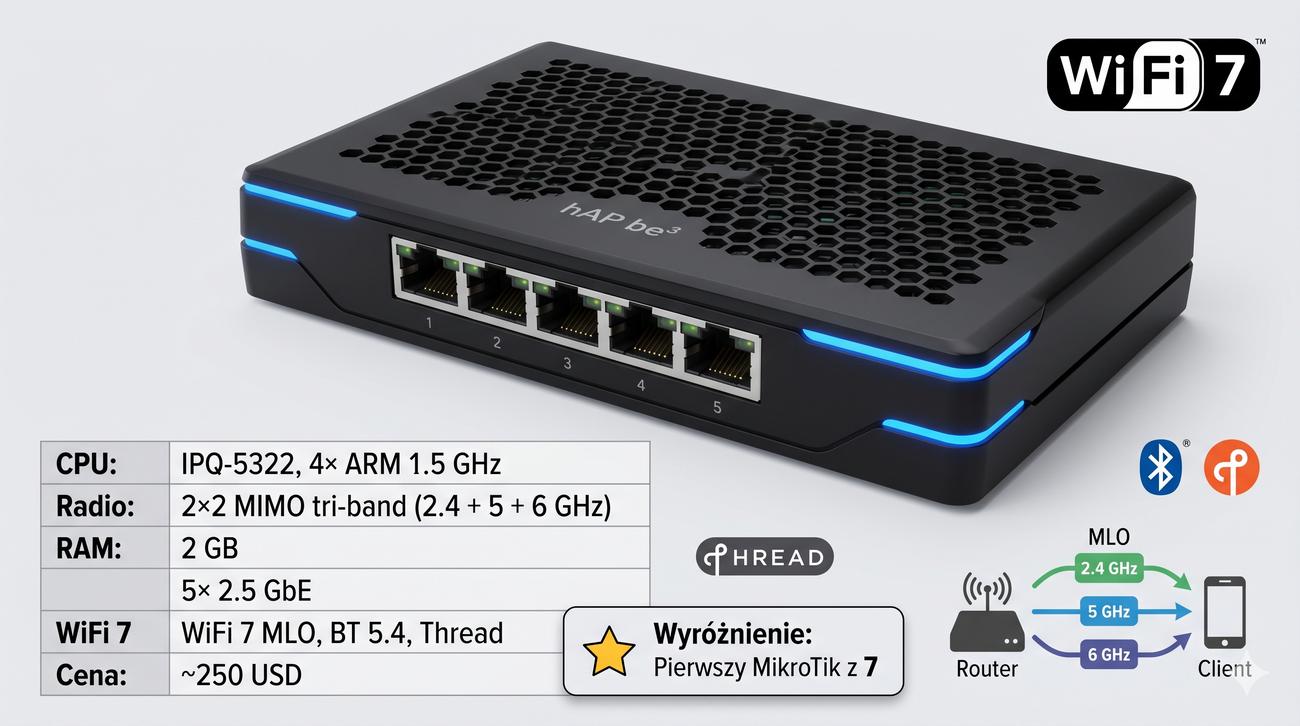

MikroTik hAP be³ to przełomowe urządzenie w ofercie producenta, ponieważ jako pierwsze wprowadza obsługę standardu WiFi 7 (802.11be) do domowego segmentu. Procesor IPQ-5322 o częstotliwości 1,5 GHz został dobrany tak, aby sprostać wymaganiom związanym z obsługą Multi-Link Operation (MLO) i szerszych kanałów 320 MHz. Konfiguracja 2×2 MIMO w trzech pasmach (2,4, 5 i 6 GHz) pozwala na wykorzystanie pełnego potencjału nowego standardu, choć nie jest to topowa konfiguracja antenowa.

Aż 2 GB pamięci RAM to wartość niespotykana w poprzednich generacjach, konieczna ze względu na złożoność przetwarzania w WiFi 7. Pięć portów 2,5 Gigabit Ethernet eliminuje wąskie gardła w komunikacji przewodowej i pozwala w pełni wykorzystać przepustowość łącza bezprzewodowego. Obsługa Bluetooth 5.4 oraz protokołu Thread wskazuje na integrację z ekosystemem Internetu Rzeczy i inteligentnego domu.

Urządzenie stanowi przykład trendu, w którym router sieciowy staje się centralnym hubem komunikacyjnym całego gospodarstwa domowego. W momencie premiery hAP be³ był jednym z najtańszych routerów WiFi 7 na rynku, co znacząco przyspieszyło adopcję nowego standardu. Inżynierowie MikroTika po raz kolejny udowodnili, że potrafią oferować zaawansowane technologie w przystępnej cenie.

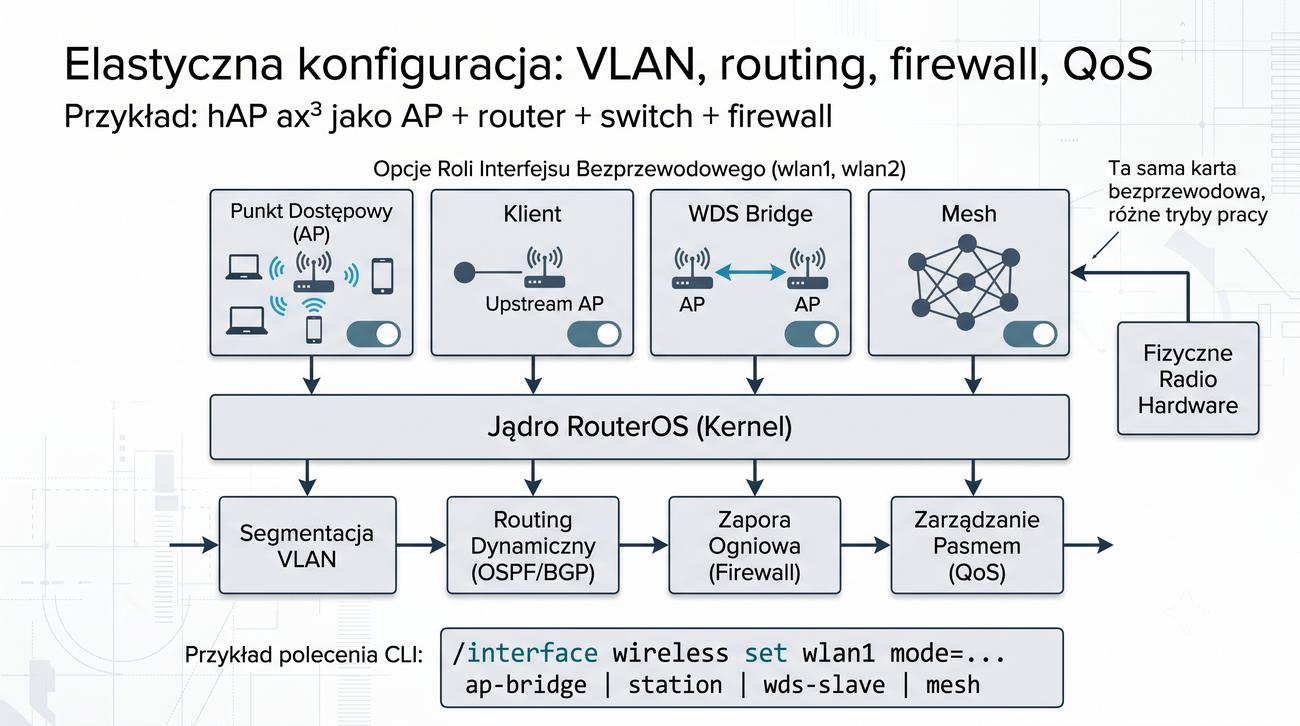

Jedną z największych zalet systemu RouterOS jest możliwość elastycznego definiowania roli poszczególnych interfejsów sieciowych, niezależnie od fizycznego przeznaczenia urządzenia. Interfejs bezprzewodowy może w zależności od konfiguracji pełnić funkcję punktu dostępowego, stacji klienckiej, mostu WDS, węzła siatki Mesh lub zwykłego mostu przezroczystego. Taka elastyczność sprawia, że jedno urządzenie może być wykorzystane na wiele sposobów w zależności od ewoluujących potrzeb sieci.

Administrator może na przykład skonfigurować router hAP ax³ jako punkt dostępowy dla sieci gościnnej, jednocześnie utrzymując routing między sieciami VLAN. Firewall w RouterOS działa na wszystkich interfejsach i pozwala na tworzenie reguł filtrowania z uwzględnieniem adresów, portów, protokołów i stanów połączeń. Mechanizm kolejkowania QoS daje możliwość priorytetyzowania ruchu wrażliwego na opóźnienia, co ma kluczowe znaczenie w sieciach z Voice over IP czy wideokonferencjami.

RouterOS wspiera również zaawansowane protokoły rutingu, takie jak OSPF, BGP czy RIP, co czyni go odpowiednim nawet dla środowisk operatorskich. Możliwość tworzenia skryptów automatyzujących rutynowe zadania administracyjne to kolejna cecha doceniana przez doświadczonych inżynierów. Dualność funkcji w RouterOS oznacza, że zakup jednego urządzenia może zaspokoić wiele różnych potrzeb konfiguracyjnych w tej samej sieci.

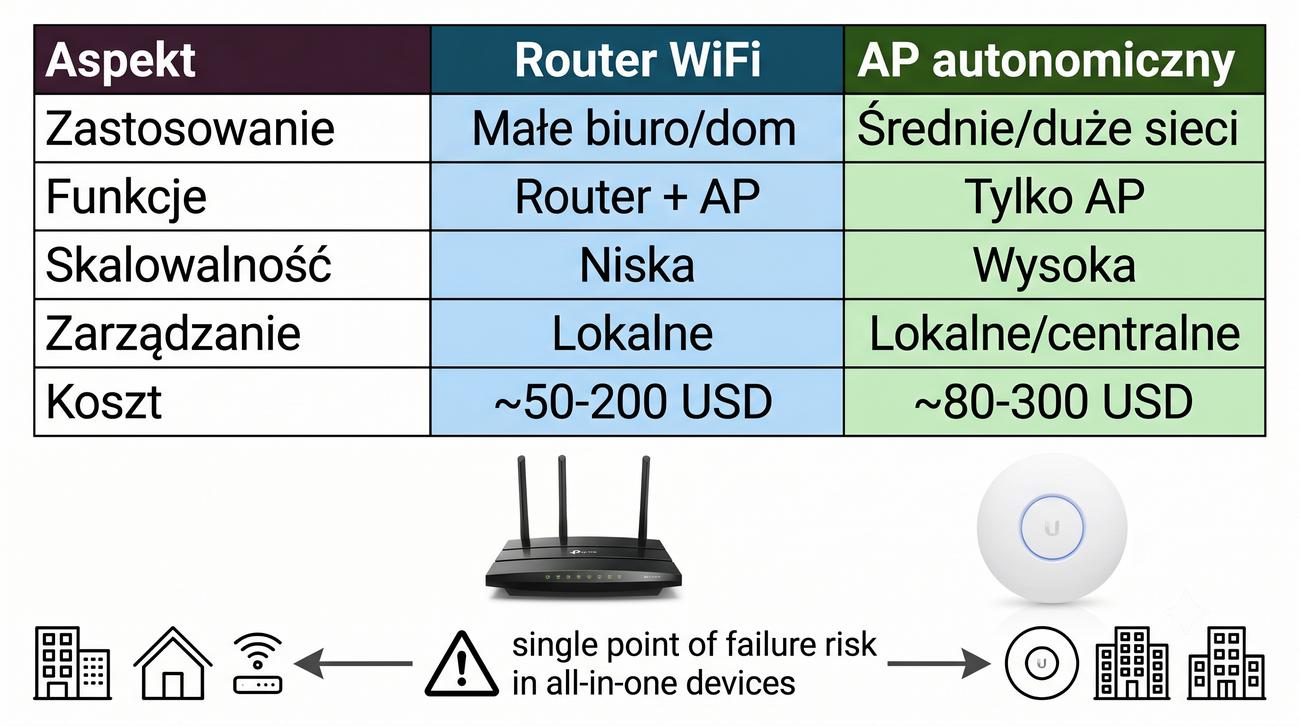

Wybór między routerem WiFi a autonomicznym punktem dostępowym sprowadza się przede wszystkim do skali wdrożenia i oczekiwanej elastyczności konfiguracji. Router WiFi jest bezkonkurencyjny w małych sieciach domowych i biurowych, gdzie jedna jednostka ma obsłużyć wszystkie funkcje sieciowe. Kiedy sieć rozrasta się powyżej kilkunastu użytkowników lub obejmuje większy obszar, lepszym rozwiązaniem staje się dedykowany router przewodowy w połączeniu z osobnymi punktami dostępowymi.

AP autonomiczne oferują przewagę w zakresie skalowalności – można dodawać kolejne punkty bez konieczności wymiany centralnego rutera. W kontekście zarządzania, router WiFi jest prostszy w konfiguracji dla mniej doświadczonego użytkownika, natomiast AP wymaga już podstawowej wiedzy sieciowej. Koszt pojedynczego AP autonomicznego jest zbliżony do routera WiFi średniej klasy, ale w większej liczbie sumaryczny koszt może być wyższy ze względu na konieczność zakupu osobnego rutera.

W środowiskach wymagających wysokiej dostępności i redundancji, architektura z osobnymi komponentami daje większe możliwości konfiguracji awaryjnej. Należy również uwzględnić aspekt bezpieczeństwa – router WiFi jako urządzenie all-in-one stanowi pojedynczy punkt awarii i ataku. Świadomy wybór architektury sieciowej wymaga więc analizy zarówno bieżących potrzeb, jak i planów rozwojowych organizacji.

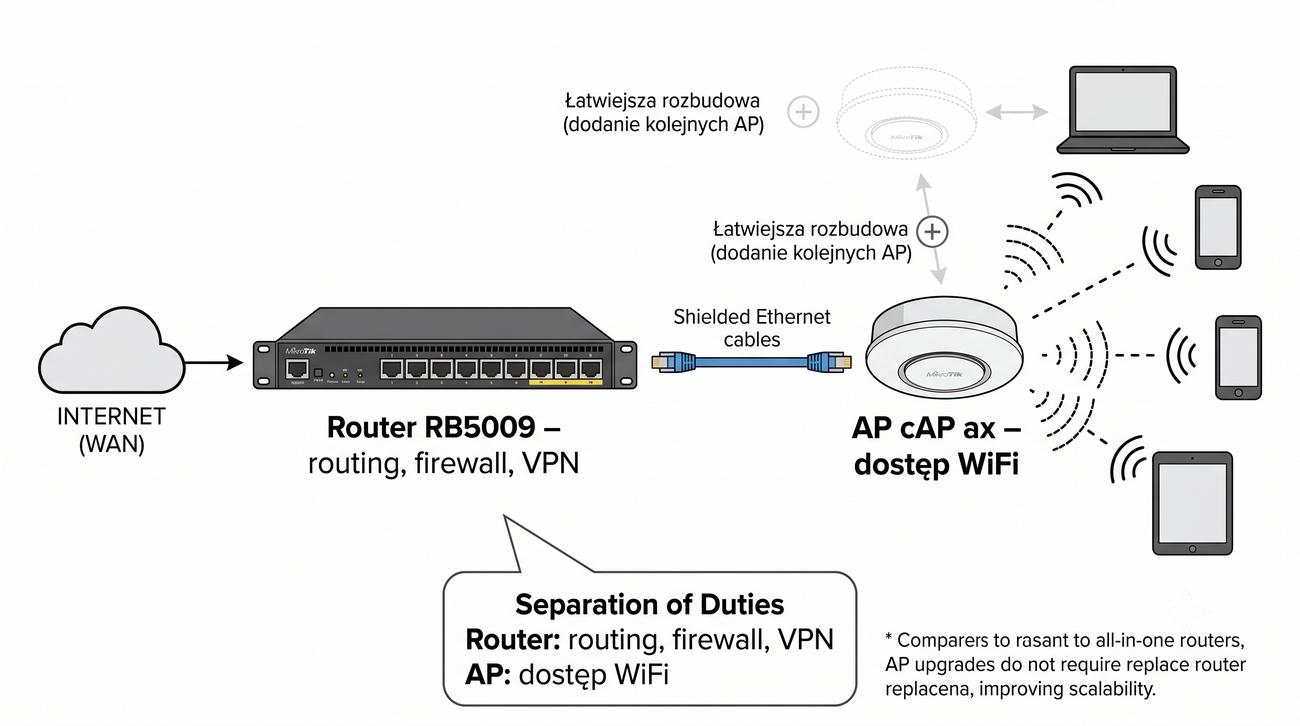

Separacja funkcji rutingu i dostępu bezprzewodowego to sprawdzona praktyka w projektowaniu nowoczesnych sieci komputerowych średniej i dużej wielkości. W takiej architekturze router odpowiada wyłącznie za przekazywanie pakietów między sieciami, realizację polityk bezpieczeństwa oraz obsługę VPN. Punkt dostępowy zajmuje się wyłącznie warstwą radiową i komunikacją z klientami bezprzewodowymi, co pozwala na optymalne dostrojenie obu komponentów.

Przykładowa konfiguracja z routerem MikroTik RB5009 i punktem cAP ax ilustruje podejście, w którym każdy element pełni wyspecjalizowaną rolę. RB5009 oferuje wydajny routing sprzętowy, zaawansowany firewall i obsługę BGP, podczas gdy cAP ax skupia się na jakości sygnału WiFi i obsłudze standardu 802.11ax. Takie rozdzielenie ułatwia także modernizację sieci – wymiana przestarzałego punktu dostępowego nie wymaga ingerencji w konfigurację rutera.

Z punktu widzenia bezpieczeństwa, izolacja funkcji zmniejsza ryzyko, że kompromitacja jednego komponentu narazi całą infrastrukturę. Wadą tego rozwiązania jest wyższy koszt początkowy oraz większa złożoność konfiguracji w porównaniu z routerem all-in-one. Dla sieci biurowych i kampusowych jest to jednak standardowe i rekomendowane podejście architektoniczne.

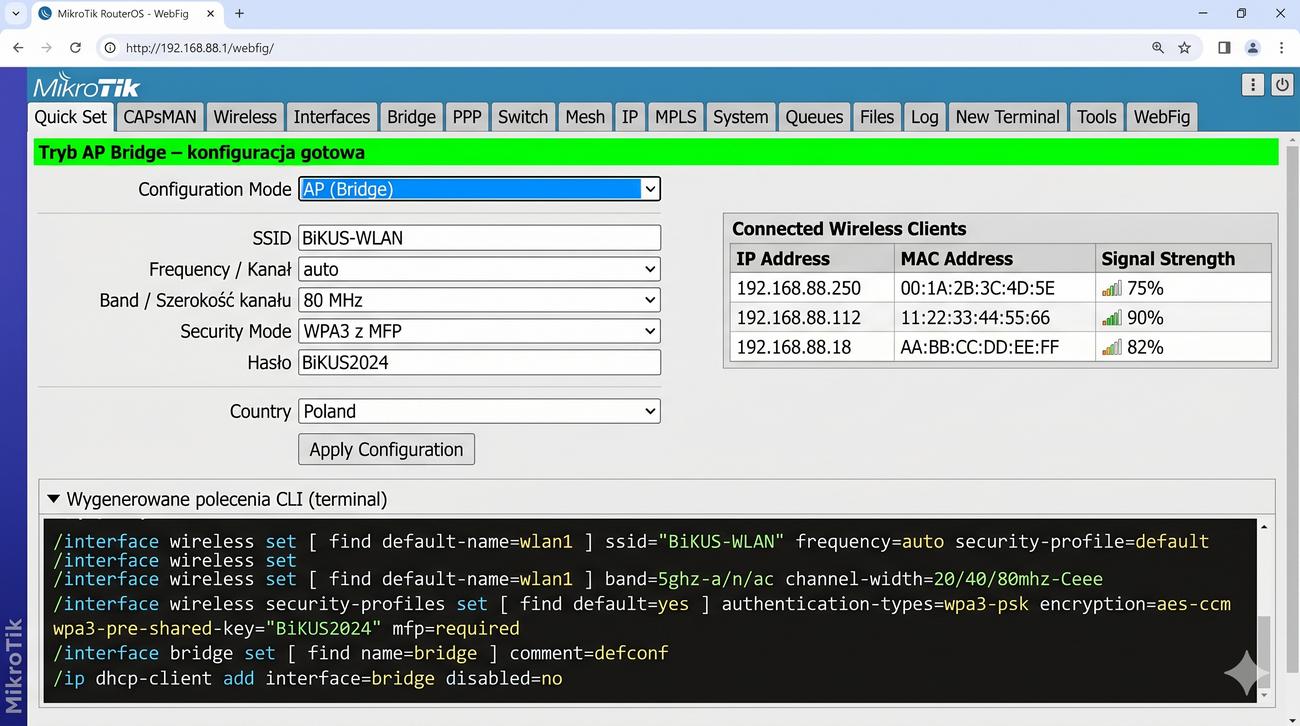

Konfiguracja routera MikroTik hAP ax³ w roli punktu dostępowego jest zadaniem stosunkowo prostym dzięki kreatorowi Quick Set dostępnemu w WebFig. Wybór trybu AP Bridge w kreatorze automatycznie konfiguruje podstawowe ustawienia, takie jak mostkowanie interfejsów i wyłączenie niepotrzebnych funkcji rutingu. Administrator musi jedynie podać nazwę sieci SSID oraz hasło, a system sam dobierze optymalne parametry transmisji.

Warto jednak ręcznie sprawdzić ustawienia kanału i szerokości pasma, ponieważ automatyczny wybór nie zawsze jest optymalny w gęsto zabudowanym środowisku radiowym. Włączenie obsługi WPA3 z Management Frame Protection (MFP) znacząco podnosi poziom bezpieczeństwa sieci przed atakami typu deauthentication. Po skonfigurowaniu podstawowych parametrów warto przejrzeć zaawansowane opcje, takie jak limitowanie przepustowości dla poszczególnych klientów czy izolacja stacji w tej samej sieci.

Kreator Quick Set generuje konfigurację w tle, którą można później modyfikować w pełnym interfejsie administracyjnym. Dla początkujących administratorów jest to najszybsza ścieżka do uruchomienia działającej sieci bez zagłębiania się w szczegóły techniczne. Bardziej zaawansowani użytkownicy często traktują Quick Set jako punkt wyjścia, a następnie dostosowują konfigurację ręcznie do specyficznych wymagań.

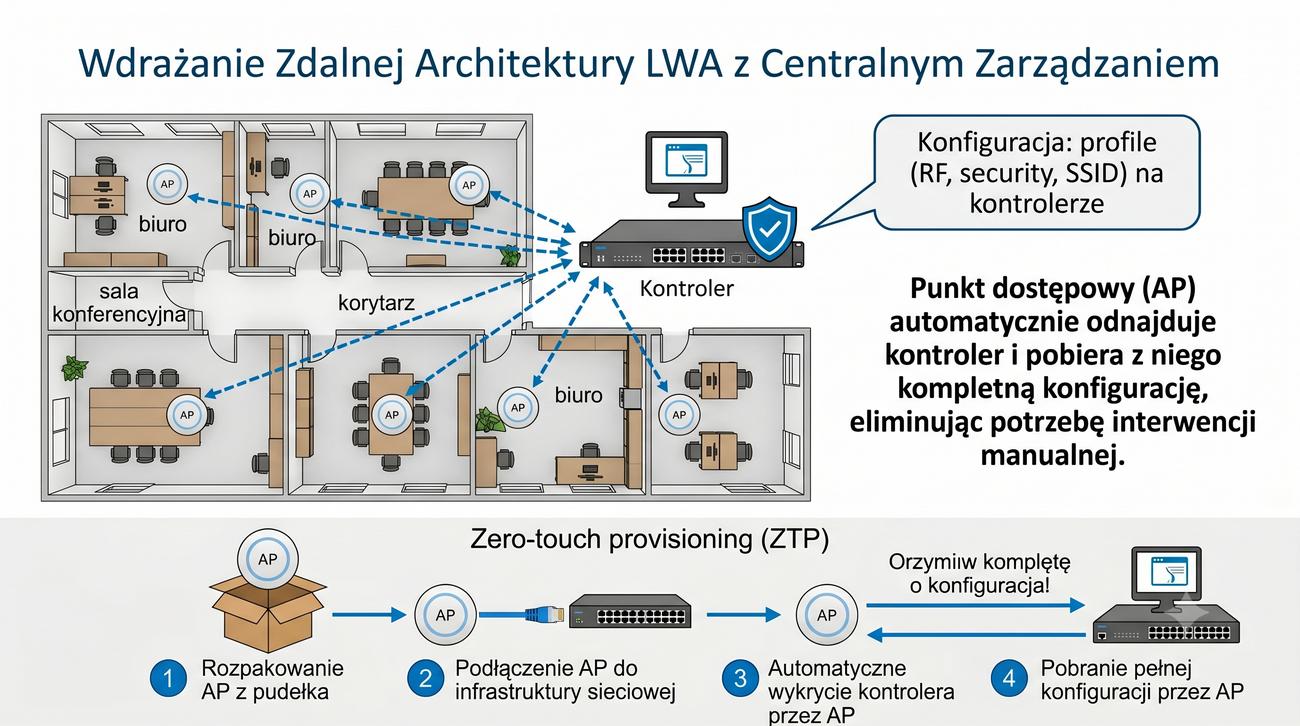

LightWay Access Point to koncepcja architektoniczna, w której punkt dostępowy zostaje pozbawiony zaawansowanych funkcji zarządzania i staje się zależny od centralnego kontrolera. Cała inteligencja sieci zostaje przeniesiona na poziom kontrolera, który definiuje profile konfiguracyjne, polityki bezpieczeństwa i parametry transmisji radiowej. AP w trybie LWA po podłączeniu do sieci automatycznie odnajduje kontroler i pobiera od niego kompletną konfigurację, co określa się mianem zero-touch provisioning.

Takie podejście radykalnie upraszcza proces wdrażania nowych urządzeń – nie ma potrzeby ręcznego konfigurowania każdego punktu przed instalacją. Administrator zarządza całą siecią bezprzewodową jako jednym spójnym systemem, a nie zbiorem indywidualnie konfigurowanych urządzeń. Kontroler odpowiada również za koordynację roamingu, automatyczny dobór kanałów i mocy nadawania (RRM) oraz zbieranie statystyk z wszystkich AP.

W przypadku awarii połączenia z kontrolerem, większość implementacji LWA przewiduje tryb awaryjny (fallback), w którym AP kontynuuje obsługę klientów w oparciu o ostatnią zapamiętaną konfigurację. Architektura LWA dominuje w średnich i dużych sieciach korporacyjnych, szpitalnych, kampusowych i magazynowych. Jest to rozwiązanie droższe od autonomicznych AP, ale oferujące nieporównanie większe możliwości zarządzania i skalowalności.

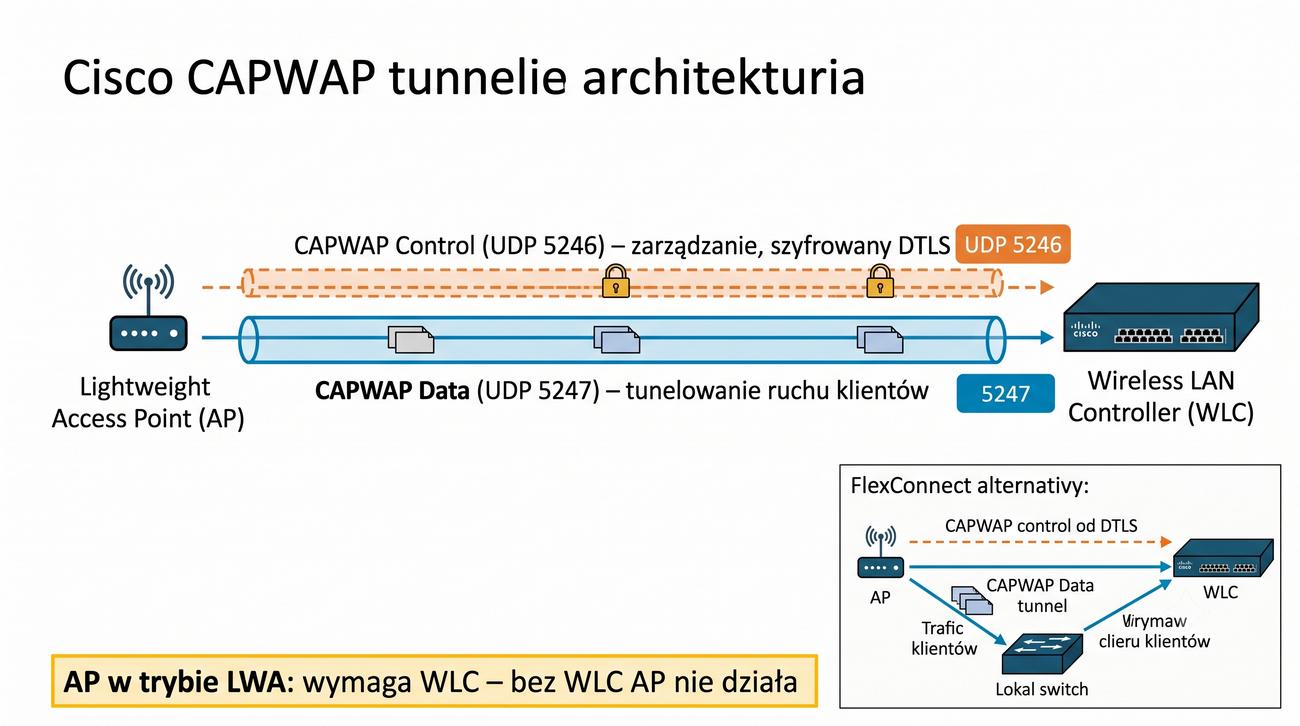

Protokół CAPWAP (Control And Provisioning of Wireless Access Points) to standard IETF zdefiniowany w dokumencie RFC 5415, który reguluje komunikację między lekkim punktem dostępowym a kontrolerem Cisco. Działanie protokołu opiera się na dwóch oddzielnych tunelach UDP – pierwszy (port 5246) służy do wymiany informacji kontrolnych, drugi (port 5247) do transportowania ruchu danych klientów. Ruch sterujący jest szyfrowany za pomocą Datagram TLS (DTLS), co zapobiega podsłuchiwaniu i modyfikacji konfiguracji AP.

W standardowej konfiguracji CAPWAP, zwanej lokalnym forwardingiem, cały ruch klientów jest enkapsulowany i przesyłany tunelem do kontrolera, który decyduje o jego dalszym przekazaniu. Taka centralizacja ruchu ułatwia egzekwowanie polityk bezpieczeństwa i zapewnia pełny wgląd w ruch sieciowy. Wadą tego rozwiązania jest zwiększone opóźnienie i obciążenie sieci szkieletowej, szczególnie przy dużej liczbie klientów generujących intensywny ruch.

Alternatywą jest tryb FlexConnect, w którym AP podejmuje samodzielne decyzje o przekazywaniu ruchu lokalnie, zachowując jedynie połączenie kontrolne z WLC. CAPWAP jest protokołem otwartym, ale w praktyce implementacje Cisco zawierają liczne rozszerzenia producenckie. Zrozumienie mechanizmu CAPWAP jest kluczowe dla każdego inżyniera pracującego z sieciami bezprzewodowymi Cisco.

Wireless LAN Controller (WLC) to centralny element architektury Cisco Unified Wireless Network, odpowiedzialny za koordynację wszystkich lekkich punktów dostępowych w sieci. Fizyczne kontrolery z serii 9800 oferują wydajność umożliwiającą zarządzanie od kilkunastu do kilku tysięcy AP w zależności od modelu. Wirtualna wersja vWLC może być uruchomiona na platformie hypervisor, co obniża koszty wdrożenia w mniejszych środowiskach.

Do głównych zadań kontrolera należy dystrybucja konfiguracji do AP, zarządzanie profilami RF i bezpieczeństwa oraz obsługa roamingu między punktami dostępowymi. Mechanizm Radio Resource Management (RRM) automatycznie analizuje otoczenie radiowe i dostosowuje kanały oraz moc nadawania do aktualnych warunków zakłóceń. Funkcja High Availability umożliwia skonfigurowanie kontrolera zapasowego, który przejmuje zarządzanie AP w przypadku awarii jednostki głównej.

Kontroler pełni również rolę punktu centralnego dla uwierzytelniania 802.1X oraz przydziału VLAN dla poszczególnych sieci SSID. Zaawansowane funkcje, takie jak Application Visibility and Control, pozwalają na identyfikację i priorytetyzację ruchu aplikacji na poziomie kontrolera. WLC jest zatem nie tylko menedżerem konfiguracji, ale aktywnym elementem przetwarzającym ruch w sieci.

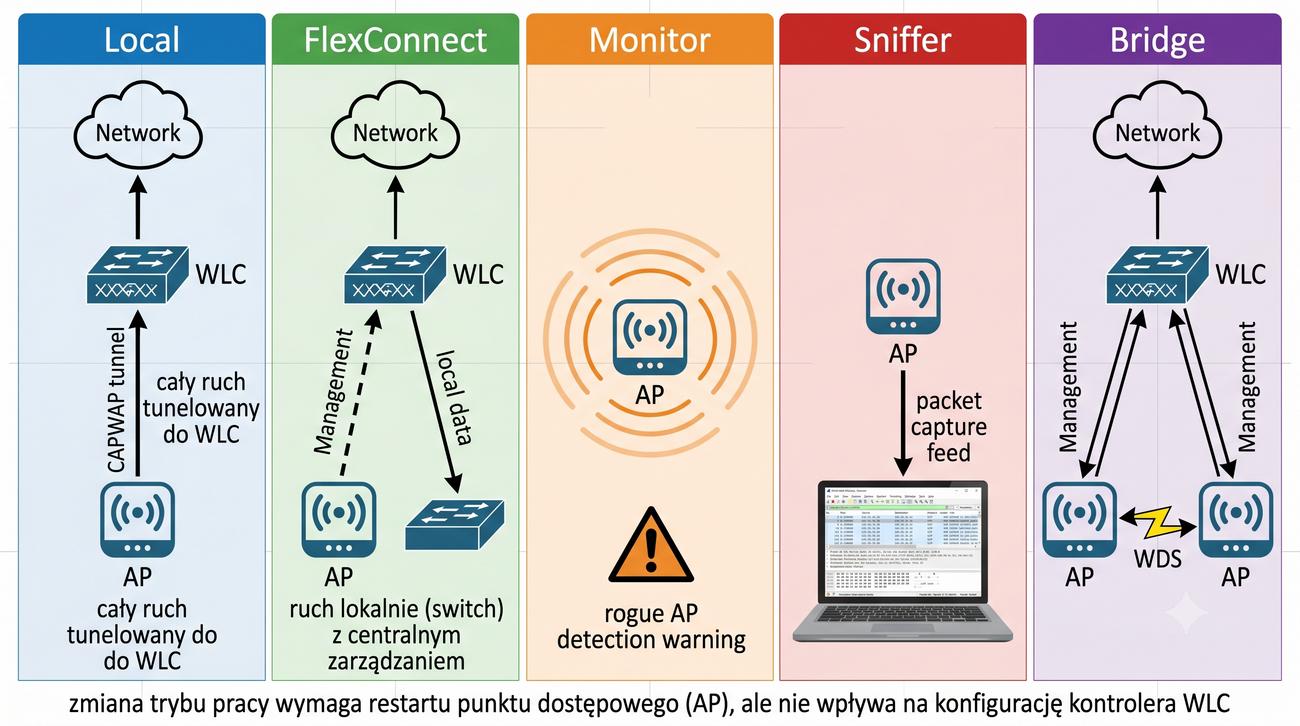

Tryby pracy punktów dostępowych Cisco w architekturze LWA rozszerzają możliwości standardowego AP o funkcje związane z monitorowaniem i analizą sieci. Tryb Local, będący domyślnym, przekazuje cały ruch klientów tunelem CAPWAP do kontrolera, co zapewnia pełną centralizację zarządzania. FlexConnect (dawniej Hybrid Remote Edge Access Point) został zaprojektowany z myślą o oddziałach firmowych, gdzie utrzymanie tunelu CAPWAP dla całego ruchu byłoby nieefektywne.

W trybie Monitor AP nie obsługuje klientów, a jedynie skanuje widmo radiowe w poszukiwaniu nieautoryzowanych punktów dostępowych i zagrożeń typu rogue AP. Tryb Sniffer to narzędzie dla administratorów i inżynierów bezpieczeństwa, którzy potrzebują przechwycić i przeanalizować ramki 802.11 w celu diagnostyki. Tryb Bridge umożliwia zbudowanie bezprzewodowego łącza WDS pomiędzy dwoma lokalizacjami, zarządzanego centralnie przez WLC.

W zależności od modelu AP i wersji oprogramowania, dostępne mogą być dodatkowe tryby, takie jak SE-Connect do analizy widma. Przełączanie między trybami wymaga ponownego uruchomienia AP, ale nie ingeruje w konfigurację kontrolera. Dzięki tej elastyczności, jeden model AP może pełnić różne funkcje w zależności od fazy projektu sieciowego.

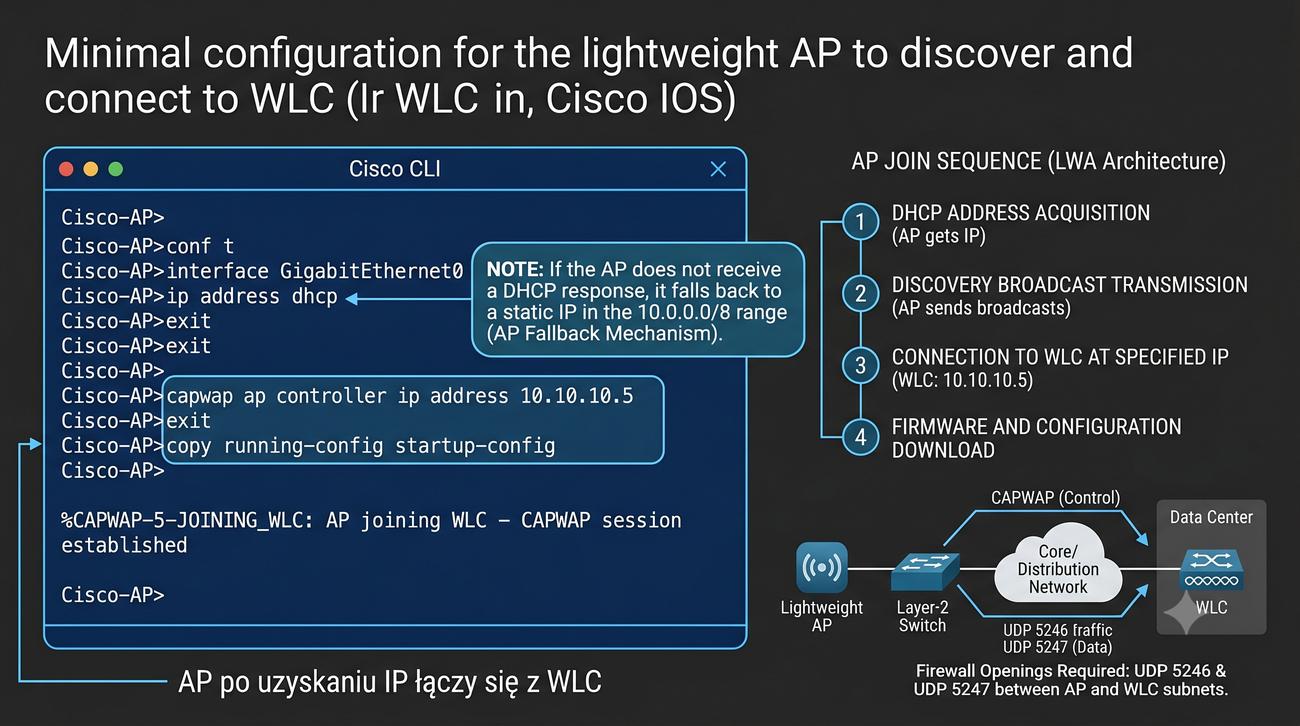

Konfiguracja punktu dostępowego Cisco do współpracy z kontrolerem w trybie LWA jest zaskakująco prosta i sprowadza się do kilku podstawowych kroków. AP po uruchomieniu domyślnie próbuje uzyskać adres IP z serwera DHCP w sieci lokalnej, co jest niezbędne do dalszej komunikacji. Następnie urządzenie wysyła broadcastowe zapytanie discovery w poszukiwaniu kontrolera WLC, a administrator może wskazać konkretny adres IP kontrolera za pomocą polecenia capwap ap controller ip address.

W przypadku braku odpowiedzi na zapytanie broadcastowe, AP przeszukuje skonfigurowaną listę kontrolerów w celu nawiązania połączenia. Po pomyślnym nawiązaniu sesji CAPWAP, AP pobiera z kontrolera obraz systemowy, co może zająć kilka minut przy pierwszym uruchomieniu. Proces ten nazywa się ap image pre-download i jest w pełni automatyczny, co upraszcza zarządzanie wersjami oprogramowania w dużej sieci.

W nowoczesnych sieciach Cisco często wykorzystuje się mechanizm Plug and Play (PnP), który automatyzuje cały proces od podłączenia kabla po pełną konfigurację AP. Administrator powinien upewnić się, że sieć szkieletowa umożliwia komunikację na portach UDP 5246 i 5247 pomiędzy AP a WLC. Po zakończeniu procesu provisioning, AP przechodzi w tryb pracy i zaczyna obsługiwać klientów zgodnie z profilami zdefiniowanymi na kontrolerze.

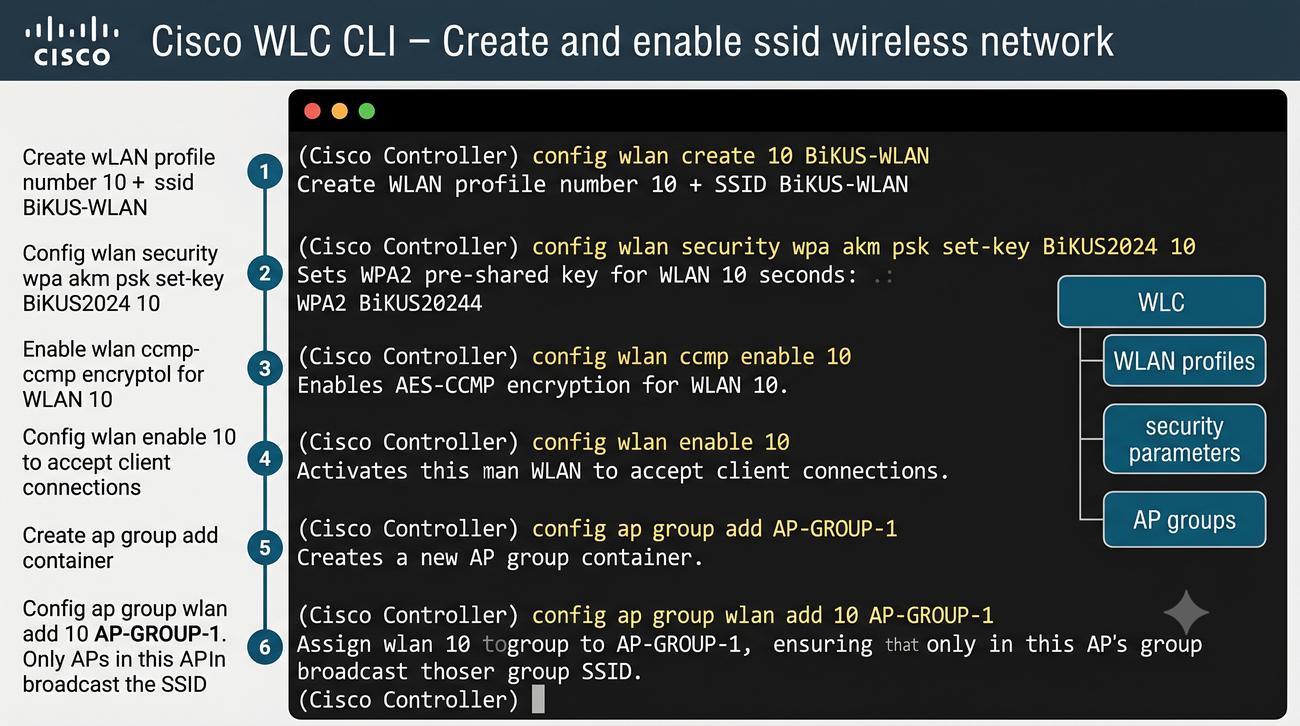

Konfiguracja kontrolera Cisco WLC za pomocą interfejsu wiersza poleceń wymaga znajomości specyficznej składni poleceń, która różni się od klasycznego Cisco IOS. Pierwszym krokiem jest utworzenie sieci bezprzewodowej (WLAN) za pomocą polecenia config wlan create, gdzie podaje się identyfikator oraz nazwę SSID. Kolejno konfiguruje się mechanizmy bezpieczeństwa – w tym przypadku WPA2 z kluczem pre-shared przy użyciu polecenia config wlan security wpa akm psk set-key.

Włączenie szyfrowania AES-CCMP za pomocą config wlan ccmp enable jest niezbędne do zapewnienia zgodności ze standardem 802.11i. Po skonfigurowaniu parametrów bezpieczeństwa, sieć WLAN musi być jawnie włączona poleceniem config wlan enable. Grupy AP to mechanizm umożliwiający przypisanie różnych konfiguracji do różnych zestawów punktów dostępowych, co jest przydatne w sieciach wielooddziałowych.

Polecenie config ap group add tworzy grupę, a config ap group wlan add przypisuje do niej skonfigurowaną sieć WLAN. W praktyce inżynierskiej konfigurację WLC często przygotowuje się w formie skryptu, który wykonuje się sekwencyjnie na konsoli. Pozwala to na szybkie i powtarzalne wdrażanie konfiguracji w wielu kontrolerach.

System CAPsMAN (Controlled Access Point system MANager) firmy MikroTik to odpowiedź producenta na rosnące zapotrzebowanie na scentralizowane zarządzanie punktami dostępowymi. Główną różnicą w stosunku do rozwiązania Cisco jest architektura przesyłania ruchu – w CAPsMAN kontroler przekazuje tylko konfigurację, a ruch klientów jest przetwarzany lokalnie na każdym AP. Takie podejście eliminuje narzut związany z tunelowaniem ruchu i zmniejsza opóźnienia, co ma znaczenie w sieciach czasu rzeczywistego.

CAPsMAN zarządza profilami konfiguracyjnymi zawierającymi ustawienia SSID, zabezpieczeń, parametrów radiowych i polityk mostkowania. Administrator może zdefiniować kilka profili i przypisać je do różnych grup AP w zależności od ich lokalizacji czy przeznaczenia. Protokół komunikacji między CAPsMAN a CAP wykorzystuje te same porty UDP 5246 i 5247 co Cisco CAPWAP, ale implementacja jest znacząco różna.

CAPsMAN oferuje również opcjonalny tryb tunelowania (CAPsMAN tunnel), w którym ruch klientów może być przesyłany do kontrolera w warstwie L2 lub L3. W praktyce jednak największą popularnością cieszy się tryb lokalnego forwardingu ze względu na jego wydajność i prostotę. CAPsMAN jest dostępny bez dodatkowych opłat na wszystkich urządzeniach z systemem RouterOS od wersji 6, co stanowi istotną przewagę konkurencyjną.

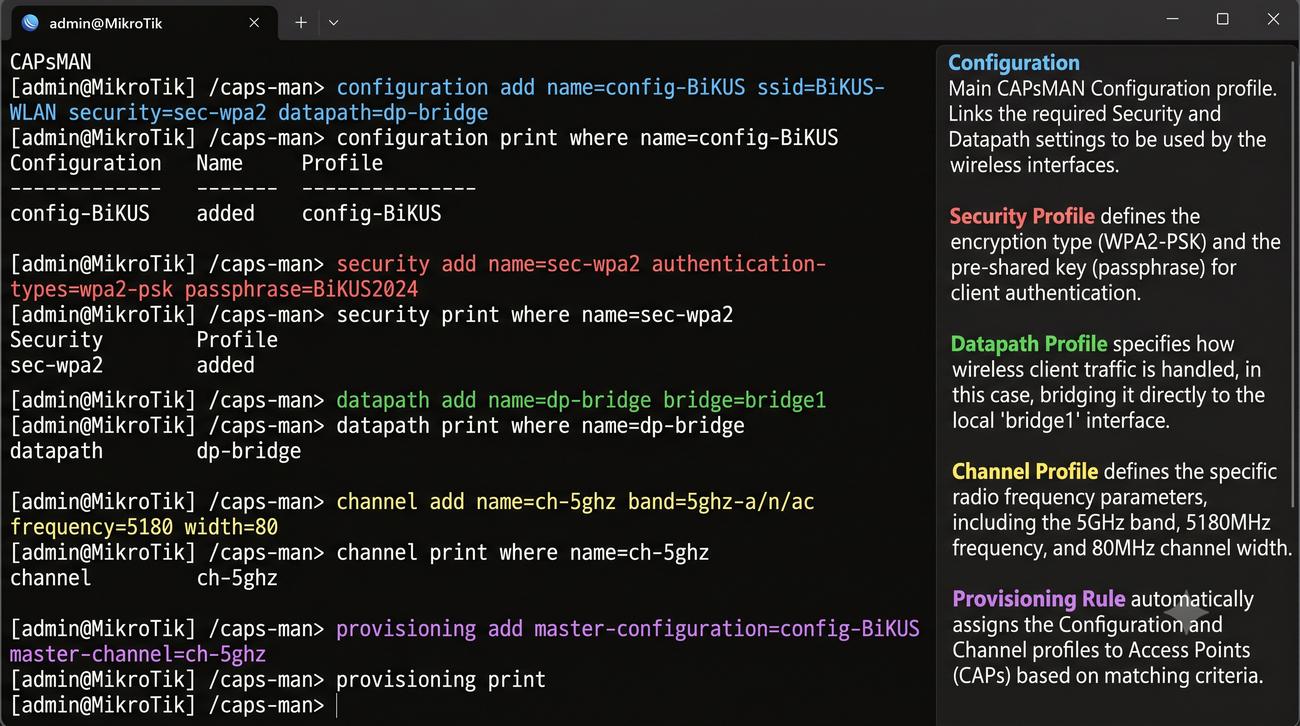

Konfiguracja serwera CAPsMAN w systemie RouterOS odbywa się z poziomu menedżera /caps-man w interfejsie CLI. Pierwszym krokiem jest utworzenie profilu konfiguracyjnego (configuration), który definiuje nazwę SSID, profil bezpieczeństwa oraz ścieżkę danych dla mostkowania. Polecenie /caps-man configuration add tworzy profil i przypisuje do niego wcześniej zdefiniowane komponenty, takie jak security (uwierzytelnianie WPA2) i datapath (most sieciowy).

Profil bezpieczeństwa (security) określa metody uwierzytelniania, w tym przypadku WPA2-PSK z hasłem BiKUS2024. Datapath definiuje sposób przekazywania ruchu – poprzez most sieciowy bridge1, co umożliwia komunikację między klientami bezprzewodowymi a siecią przewodową. Osobny profil kanału (channel) pozwala na precyzyjne określenie pasma, częstotliwości i szerokości kanału radiowego.

Mechanizm provisioning łączy wszystkie zdefiniowane profile w spójną konfigurację i automatycznie aplikuje ją na urządzeniach CAP, które łączą się z serwerem. Administrator może definiować wiele profili konfiguracyjnych dla różnych grup AP, co umożliwia elastyczne zarządzanie siecią bezprzewodową o zróżnicowanej topologii. CAPsMAN stanowi zatem potężne narzędzie do centralnego zarządzania w ekosystemie MikroTik.

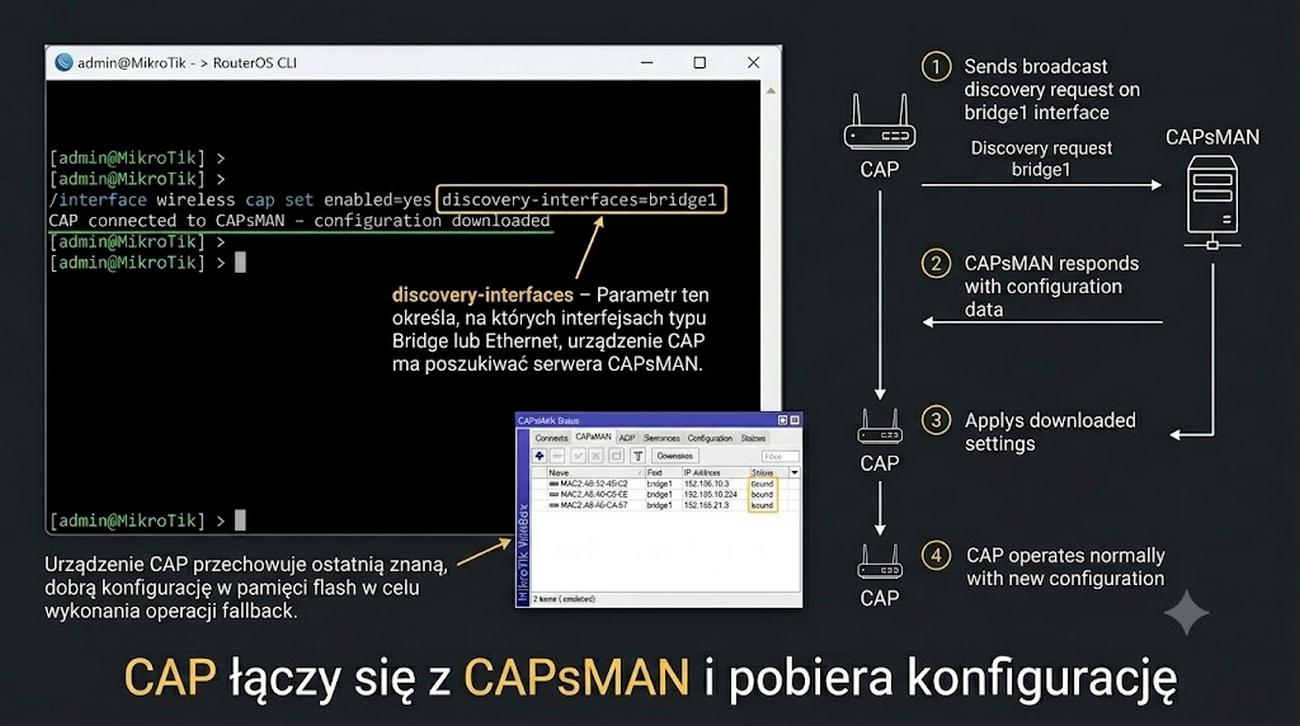

Konfiguracja Controlled Access Point (CAP) po stronie urządzenia klienckiego w systemie MikroTik jest celowo uproszczona do minimum. Wystarczy włączyć funkcję CAP poleceniem /interface wireless cap set enabled=yes oraz wskazać interfejsy, na których AP ma nasłuchiwać komunikatów discovery od kontrolera. Parametr discovery-interfaces określa, przez które porty Ethernetowe CAP ma szukać serwera CAPsMAN, co jest istotne w sieciach z wieloma VLAN.

Po włączeniu CAP, urządzenie wysyła zapytania broadcastowe w poszukiwaniu kontrolera, a w przypadku znalezienia nawiązuje z nim szyfrowaną sesję. W przeciwieństwie do Cisco, MikroTik nie wymaga podawania adresu IP kontrolera – CAP może go automatycznie wykryć w sieci lokalnej. Po nawiązaniu połączenia, AP pobiera od CAPsMAN kompletny profil konfiguracyjny, który nadpisuje lokalne ustawienia interfejsu bezprzewodowego.

Administrator może również ręcznie wskazać adres IP kontrolera, co jest przydatne w sieciach z wieloma podsieciami lub przy użyciu tuneli. CAP przechowuje ostatnią poprawną konfigurację w pamięci flash, co umożliwia pracę w trybie awaryjnym przy braku łączności z kontrolerem. Cały proces od podłączenia kabla do pełnej gotowości operacyjnej trwa zwykle kilkadziesiąt sekund, co jest zgodne z ideą zero-touch provisioning.

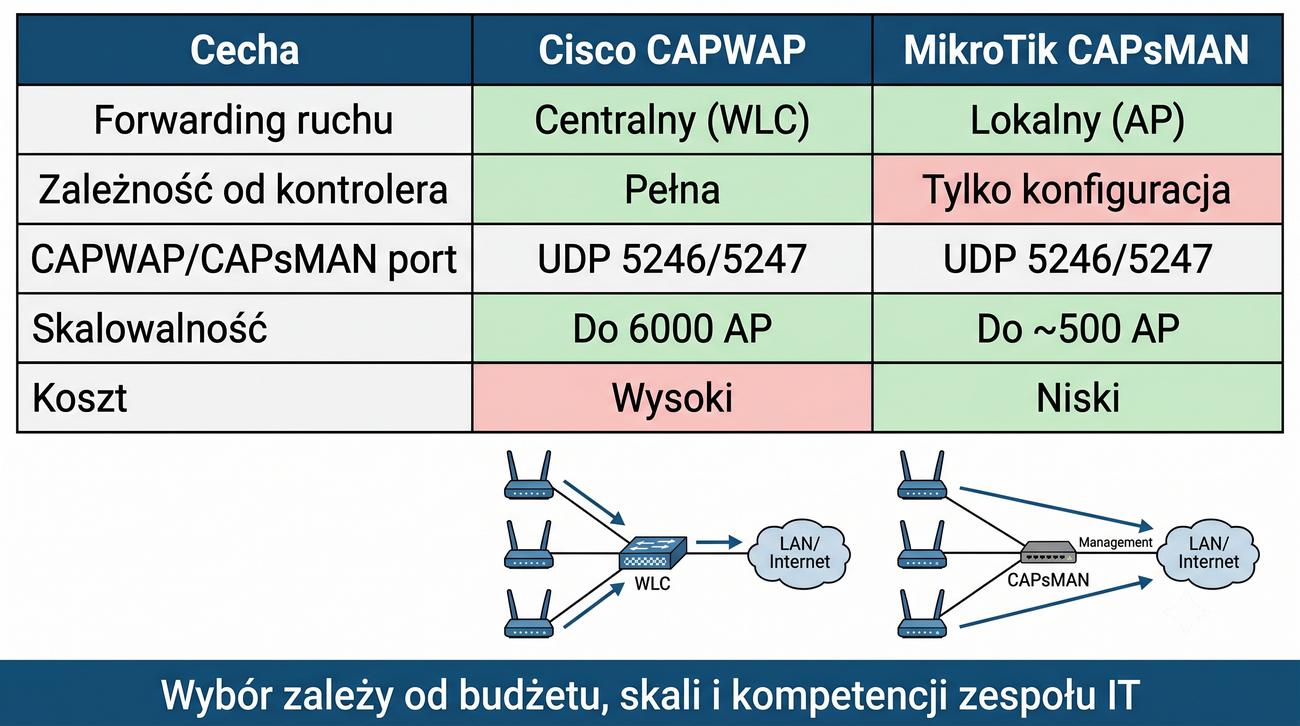

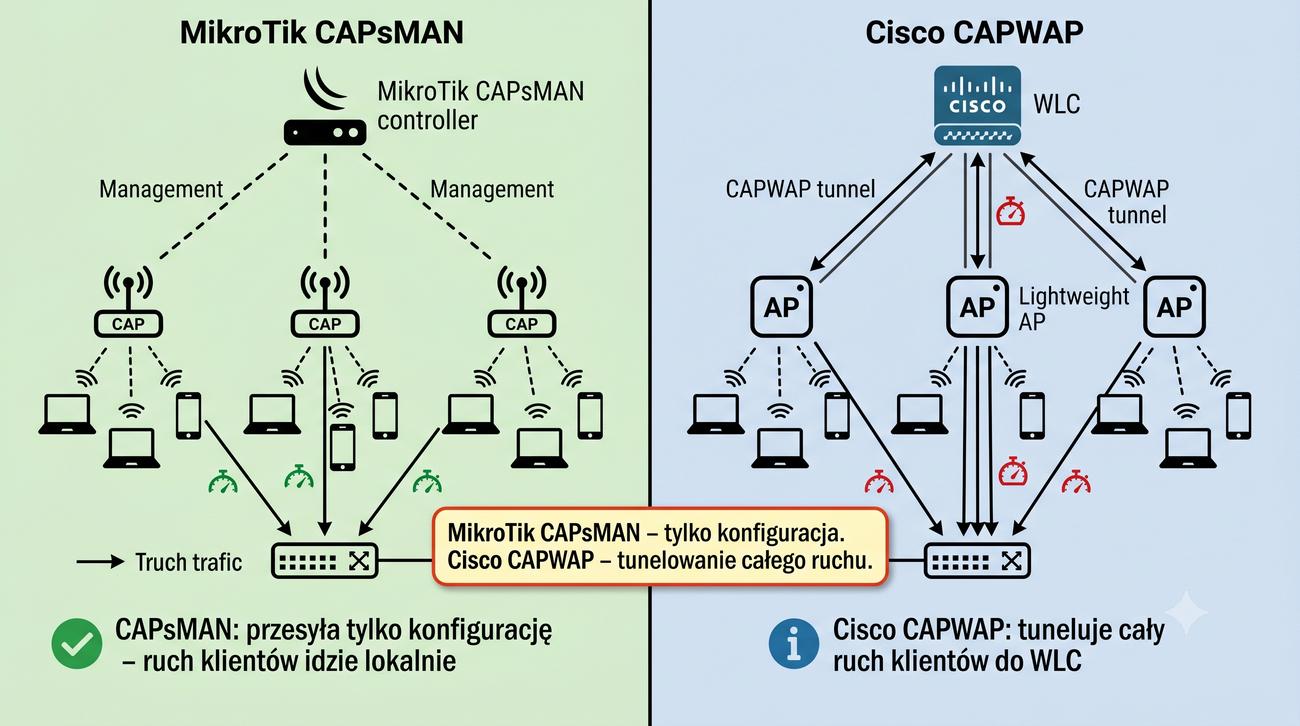

Porównanie architektur Cisco CAPWAP i MikroTik CAPsMAN ujawnia fundamentalne różnice w podejściu do centralnego zarządzania siecią bezprzewodową. Najważniejszym aspektem jest sposób przetwarzania ruchu klientów – u Cisco jest on tunelowany do kontrolera, u MikroTika pozostaje lokalny na AP. Ta różnica ma bezpośredni wpływ na opóźnienia, obciążenie sieci szkieletowej oraz koszty sprzętu kontrolera.

W architekturze Cisco AP jest całkowicie zależny od kontrolera – bez WLC nie jest w stanie obsługiwać klientów, co stanowi pojedynczy punkt awarii. CAPsMAN MikroTika przesyła tylko konfigurację, a po jej pobraniu AP może pracować samodzielnie nawet przy utracie łączności z kontrolerem. Oba rozwiązania wykorzystują te same porty UDP 5246 i 5247, ale implementacja protokołów różni się znacząco.

Cisco oferuje skalowalność do tysięcy AP w jednym kontrolerze, podczas gdy MikroTik deklaruje wsparcie dla około pięciuset urządzeń. Różnica w kosztach jest znaczna – kontrolery Cisco są drogimi urządzeniami korporacyjnymi, podczas gdy CAPsMAN działa na standardowym sprzęcie MikroTika bez dodatkowych opłat licencyjnych. Wybór między tymi rozwiązaniami powinien być podyktowany budżetem, wymaganiami dotyczącymi wydajności i skalowalności oraz kompetencjami zespołu IT.

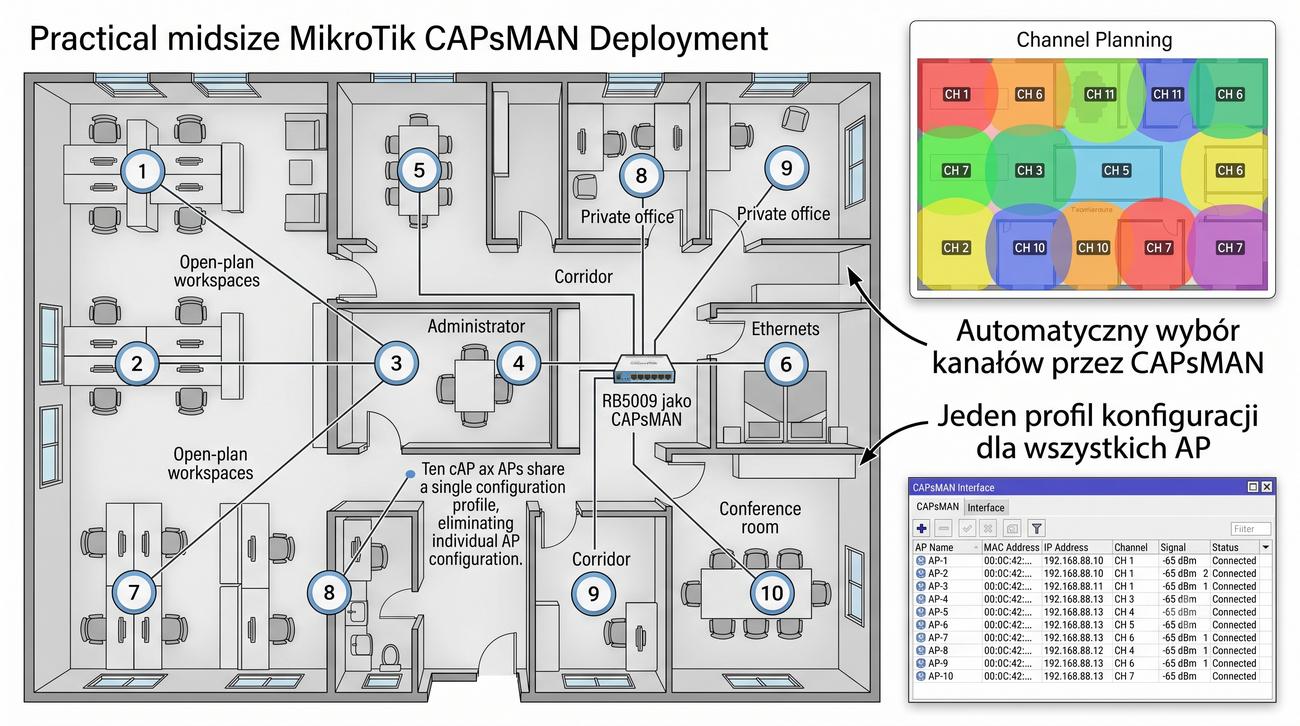

Przykład sieci firmowej z dziesięcioma punktami dostępowymi cAP ax zarządzanymi przez jeden router RB5009 ilustruje typowe wdrożenie CAPsMAN w średniej wielkości organizacji. Jeden router pełniący rolę kontrolera CAPsMAN może obsłużyć kilkanaście AP bez zauważalnego spadku wydajności, ponieważ nie przetwarza ruchu klientów. Administrator definiuje jeden profil konfiguracyjny zawierający nazwę sieci SSID, zabezpieczenia WPA3 oraz ustawienia pasma radiowego, który jest automatycznie stosowany do wszystkich AP.

CAPsMAN oferuje funkcję automatycznego planowania kanałów (channel planning), która analizuje otoczenie radiowe i przydziela każdemu AP optymalny kanał. Dzięki centralnemu zarządzaniu, administrator może w kilku kliknięciach zmienić hasło dostępu lub dodać nową sieć gościnną we wszystkich punktach jednocześnie. W przypadku awarii jednego AP, pozostałe kontynuują pracę bez zakłóceń, a administrator otrzymuje powiadomienie o zdarzeniu.

System umożliwia również zdalny dostęp do logów i statystyk każdego AP, co ułatwia diagnostykę bez konieczności fizycznej wizyty w lokalizacji. Rozbudowa sieci o kolejne punkty dostępowe sprowadza się do podłączenia nowego CAP do sieci i włączenia trybu CAP na urządzeniu. To elastyczne i ekonomiczne rozwiązanie jest szczególnie popularne w firmach, które cenią sobie prostotę zarządzania i niski koszt wdrożenia.

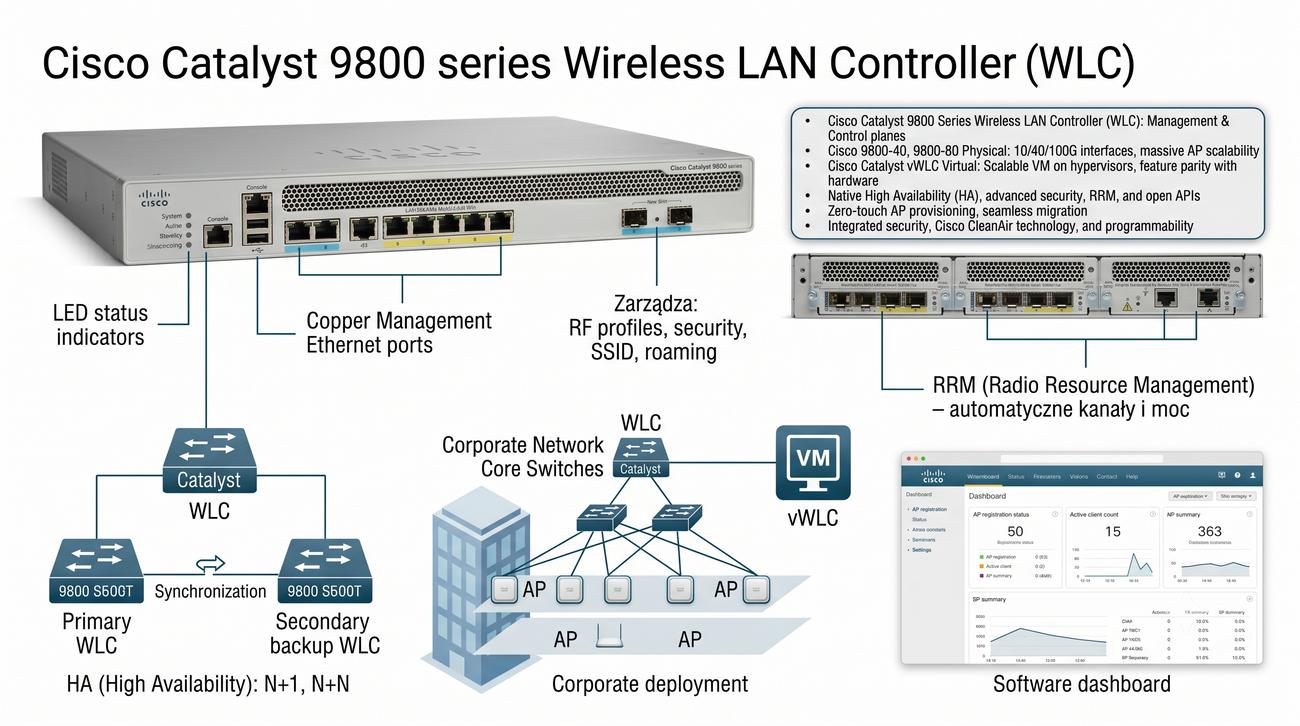

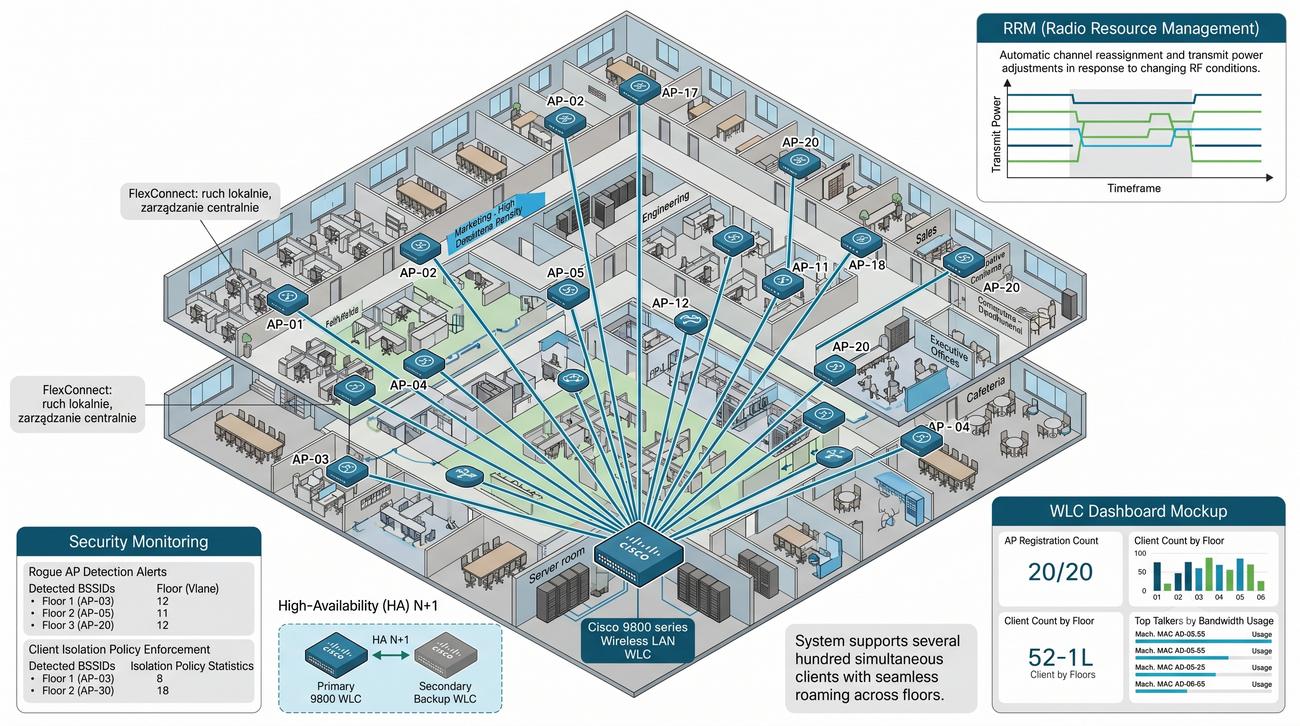

Wdrożenie sieci bezprzewodowej z kontrolerem Cisco 9800 i punktami dostępowymi C9130 reprezentuje korporacyjny standard w zakresie wydajności i bezpieczeństwa. Dwadzieścia punktów dostępowych rozmieszczonych w biurowcu pozwala na pełne pokrycie sygnałem WiFi 6 przy jednoczesnej obsłudze setek jednoczesnych klientów. Zastosowanie trybu FlexConnect oznacza, że ruch klientów jest przetwarzany lokalnie na poziomie przełącznika, co minimalizuje opóźnienia i odciąża kontroler.

Mechanizm Radio Resource Management (RRM) w Cisco automatycznie dostosowuje moc nadawczą i kanały każdego AP do zmieniających się warunków zakłóceń. W przypadku awarii jednego punktu dostępowego, sąsiednie AP automatycznie zwiększają moc, aby wypełnić lukę w pokryciu. Kontroler 9800 oferuje zaawansowane mechanizmy bezpieczeństwa, w tym wykrywanie i blokowanie nieautoryzowanych AP oraz ataków typu rogue client.

Administrator ma dostęp do szczegółowych raportów obciążenia, topologii sieci i historii zdarzeń z poziomu jednego interfejsu zarządzania. Rozszerzenie sieci o dodatkowe piętro biurowca wymaga jedynie zakupu kolejnych AP i dodania ich do odpowiedniej grupy na kontrolerze. Jest to rozwiązanie dla organizacji, które stawiają na niezawodność, wydajność i zaawansowane funkcje zarządzania, a koszt nie jest dla nich głównym kryterium wyboru.

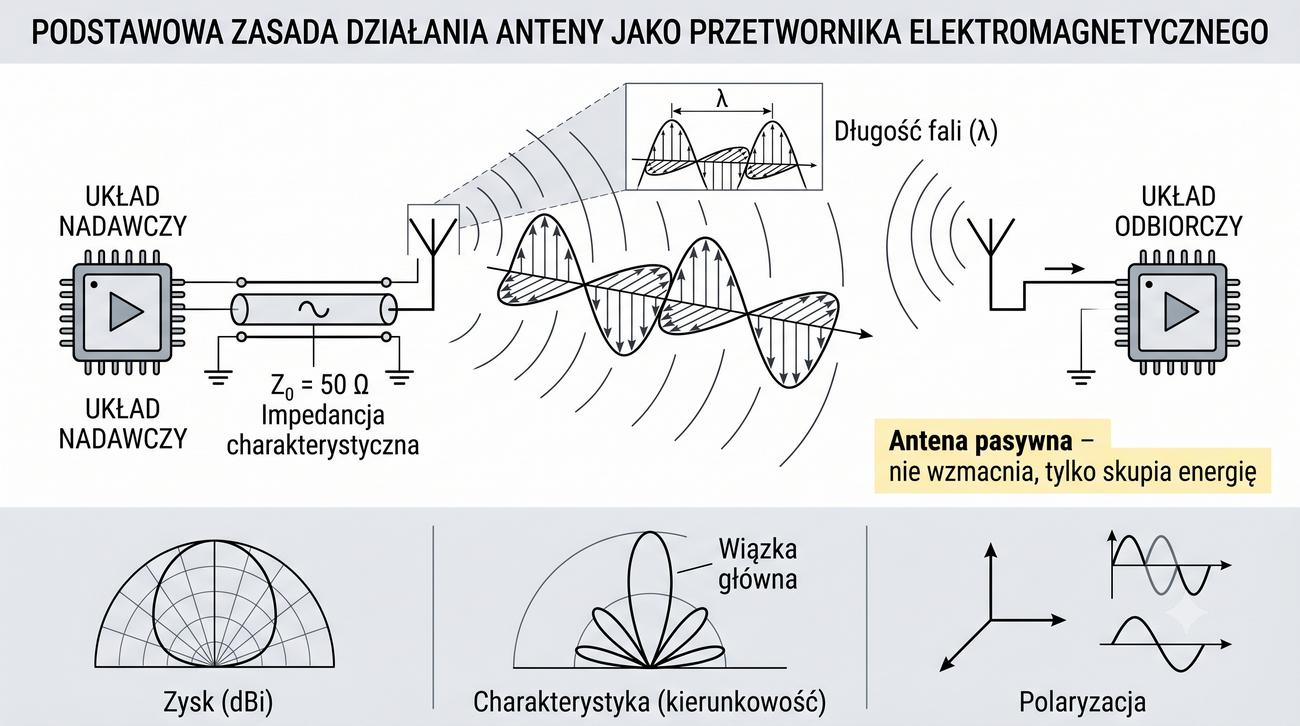

Antena jest kluczowym elementem każdego systemu łączności bezprzewodowej, pełniącym funkcję pasywnego przetwornika energii elektrycznej na falę elektromagnetyczną i odwrotnie. W kontekście sieci WLAN to właśnie charakterystyka anteny w największym stopniu determinuje zasięg i jakość połączenia radiowego. Podstawowym parametrem anteny jest zysk wyrażany w decybelach względem anteny izotropowej (dBi), który określa, jak skutecznie antena skupia energię w danym kierunku.

Im wyższy zysk anteny, tym węższa wiązka promieniowania i większy zasięg w osi głównej, ale kosztem pokrycia bocznego. Kolejnym ważnym parametrem jest charakterystyka promieniowania, czyli rozkład natężenia pola elektromagnetycznego w przestrzeni wokół anteny. Polaryzacja anteny określa kierunek drgań fali elektromagnetycznej i musi być zgodna zarówno dla nadajnika, jak i odbiornika.

W sieciach WLAN najczęściej stosuje się polaryzację pionową lub poziomą, choć w specyficznych zastosowaniach pojawia się również polaryzacja kołowa. Należy pamiętać, że antena jako element pasywny nie wzmacnia sygnału w sensie energetycznym, a jedynie przekształca jego charakterystykę kierunkową. Świadomy wybór anteny do konkretnego zastosowania może znacząco poprawić parametry łącza bez znacznego wzrostu kosztów.

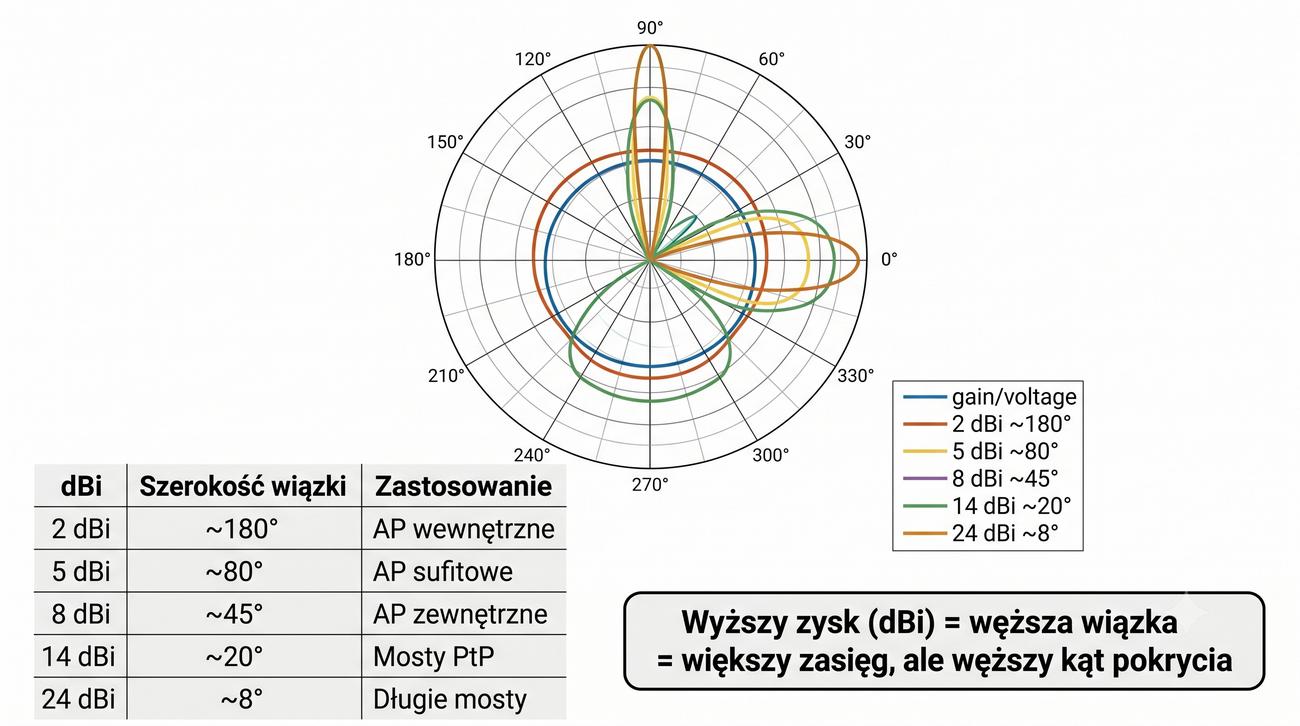

Zysk anteny wyrażony w dBi jest parametrem, który często bywa mylnie interpretowany jako wzmocnienie sygnału w sensie aktywnym. W rzeczywistości antena o wyższym zysku po prostu skupia energię w węższej wiązce, co zwiększa zasięg w wybranym kierunku kosztem redukcji pokrycia w innych. Antena o zysku 2 dBi, typowa dla wewnętrznych AP, oferuje charakterystykę niemal dookólną z szerokością wiązki około 180 stopni.

W miarę wzrostu zysku do 5 czy 8 dBi, wiązka staje się coraz węższa, co jest pożądane w przypadku AP sufitowych lub zewnętrznych. Anteny o zysku 14 dBi stosowane w mostach punkt-punkt mają wiązkę o szerokości zaledwie około 20 stopni, co wymaga precyzyjnego celowania. Ekstremalne wartości rzędu 24 dBi są zarezerwowane dla długodystansowych łączy mikrofalowych na dystansach powyżej 10 kilometrów.

Przy wyborze anteny należy zawsze uwzględniać kompromis między zyskiem a kątem pokrycia, dopasowując parametr do konkretnego scenariusza wdrożeniowego. W praktyce inżynierskiej często korzysta się z kalkulatorów łącza, które uwzględniają zysk anteny przy obliczaniu budżetu mocy. Należy również pamiętać o regulacjach prawnych limitujących maksymalną moc EIRP, które mogą zostać przekroczone przy zastosowaniu anteny o zbyt wysokim zysku.

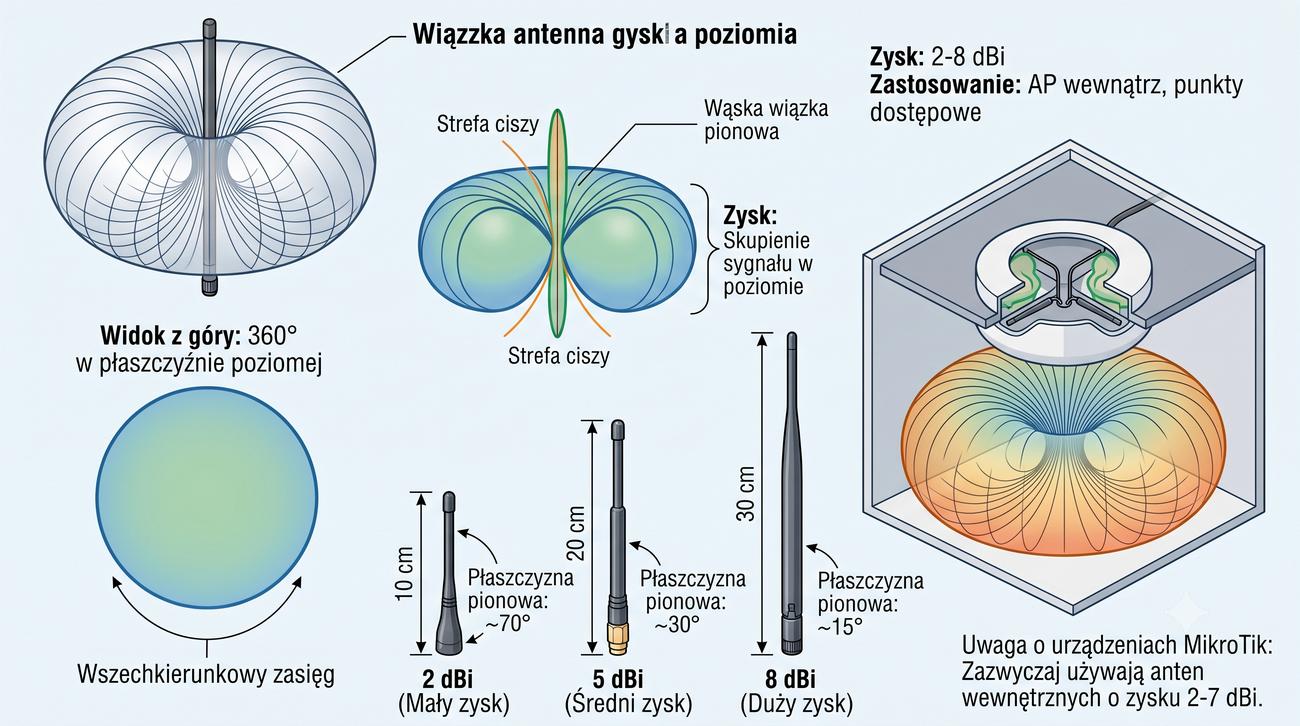

Anteny dookólne, zwane również omnidirectionalnymi, to najczęściej spotykany typ anten w sieciach WLAN, szczególnie wewnątrz budynków. Ich charakterystyka promieniowania w płaszczyźnie poziomej obejmuje pełne 360 stopni, co zapewnia równomierne pokrycie we wszystkich kierunkach. W płaszczyźnie pionowej wiązka jest wyraźnie zawężona, co w przypadku montażu na suficie koncentruje energię w dół, minimalizując straty na podłodze i suficie.

Zysk anten dookólnych waha się zazwyczaj od 2 do 8 dBi, przy czym wyższe wartości wymagają dłuższej konstrukcji anteny. Większość Access Pointów i routerów konsumenckich ma wbudowane anteny dookólne o zysku 2–5 dBi, co jest wystarczające dla typowych pomieszczeń biurowych i domowych. Anteny zewnętrzne typu omni montowane na masztach mogą mieć nawet do 8–10 dBi, ale ich wiązka pionowa staje się bardzo wąska.

Wadą anten dookólnych jest to, że promieniują energię również w kierunkach, gdzie nie ma odbiorników, co zmniejsza efektywność energetyczną. W gęsto zabudowanych środowiskach biurowych zbyt wysoki zysk anteny omni może prowadzić do nadmiernego nakładania się zasięgów sąsiednich AP. Mimo tych ograniczeń, prostota instalacji i przewidywalność pokrycia czynią anteny dookólne standardowym wyborem dla większości zastosowań wewnętrznych.

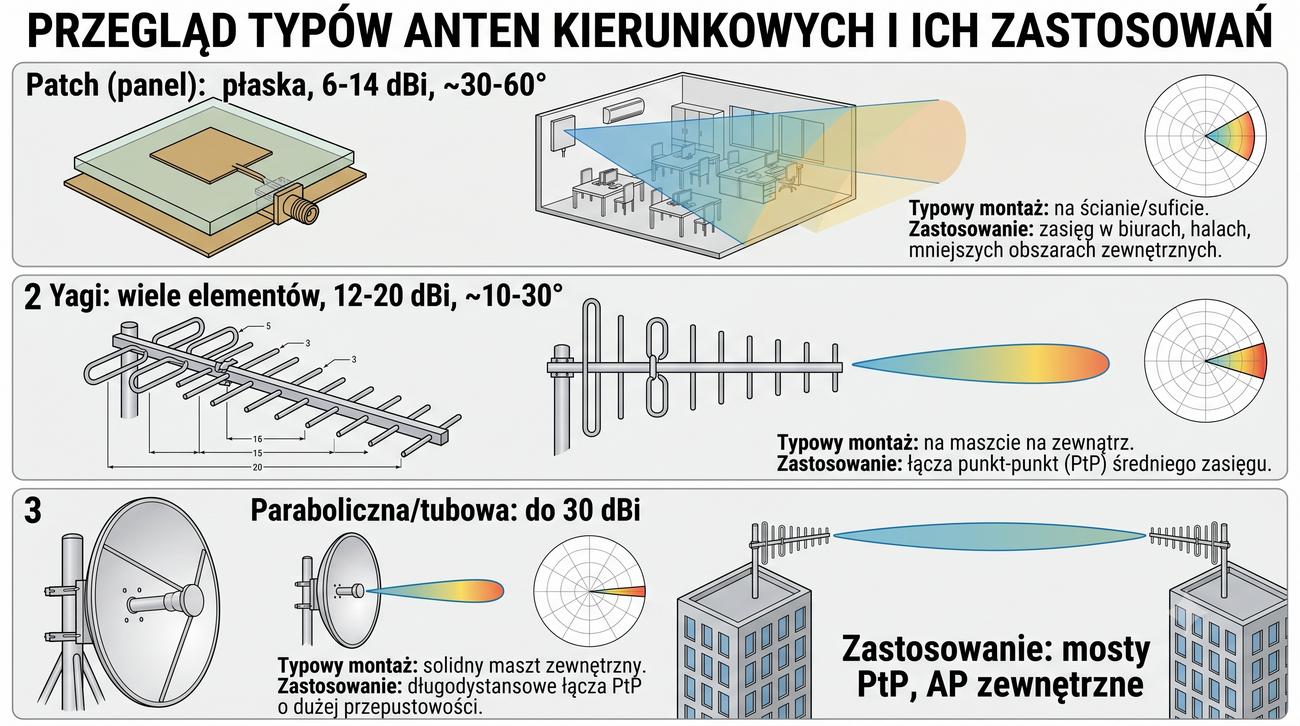

Anteny kierunkowe to grupa konstrukcji, które celowo ograniczają kąt promieniowania w celu zwiększenia zysku w wybranym kierunku. Antena typu patch, zwana również panelową, ma płaską konstrukcję i oferuje zysk w zakresie 6–14 dBi przy kącie wiązki od 30 do 60 stopni. Jej niski profil i estetyczny wygląd sprawiają, że często stosuje się ją wewnątrz budynków do punktowego pokrycia trudno dostępnych miejsc.

Antena Yagi składa się z wielu elementów dipolowych rozmieszczonych wzdłuż jednej osi, co pozwala na osiągnięcie zysku 12–20 dBi przy bardzo wąskiej wiązce 10–30 stopni. Konstrukcje Yagi są popularne w łączach punkt-punkt (PtP) na średnie i długie dystanse, zarówno wewnątrz kampusów, jak i na zewnątrz. Anteny tubowe (horn) i paraboliczne stosuje się w najbardziej wymagających zastosowaniach, oferując zysk sięgający 30 dBi.

Przy instalacji anten kierunkowych kluczowe jest precyzyjne ustawienie w osi wiązki, ponieważ nawet niewielkie odchylenie może znacząco osłabić sygnał. Montaż takich anten wymaga stabilnych uchwytów i często zastosowania systemów celowniczych. Anteny kierunkowe są niezastąpione w scenariuszach, gdzie potrzebujemy połączyć dwa oddalone punkty lub skoncentrować sygnał w konkretnym obszarze.

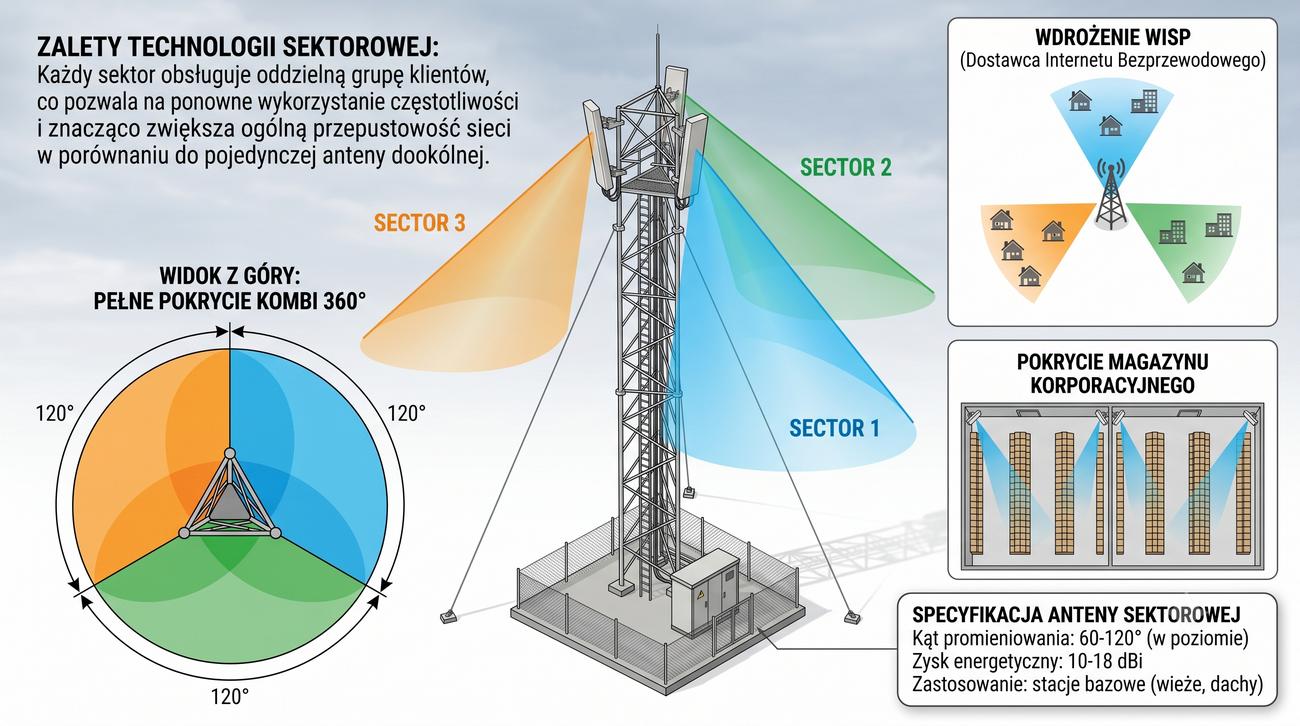

Anteny sektorowe stanowią kompromis pomiędzy antenami dookólnymi a silnie kierunkowymi, oferując szeroki kąt promieniowania od 60 do 120 stopni. Są one podstawowym elementem stacji bazowych w sieciach operatorskich i u dostawców Internetu bezprzewodowego (WISP). Standardowa konfiguracja z trzema antenami sektorowymi po 120 stopni każda zapewnia pełne pokrycie 360 stopni wokół masztu.

Każdy sektor obsługuje osobny zestaw klientów, co pozwala na zwiększenie pojemności sieci w porównaniu z pojedynczą anteną dookólną. Zysk anten sektorowych waha się zazwyczaj od 10 do 18 dBi, co przy szerokim kącie jest imponującym osiągnięciem konstrukcyjnym. W sieciach WISP anteny sektorowe montuje się na wieżach, dachach budynków i masztach, kierując każdy sektor w inną stronę.

Nowoczesne anteny sektorowe obsługują zarówno pasma 5 GHz, jak i 6 GHz, a także technologie MIMO i dual-polaryzację. W sieciach korporacyjnych anteny sektorowe znajdują zastosowanie na halach produkcyjnych, magazynach i otwartych przestrzeniach biurowych. Wybór odpowiedniego kąta sektora zależy od gęstości zabudowy, liczby obsługiwanych klientów i wymaganego zasięgu w danym obszarze.

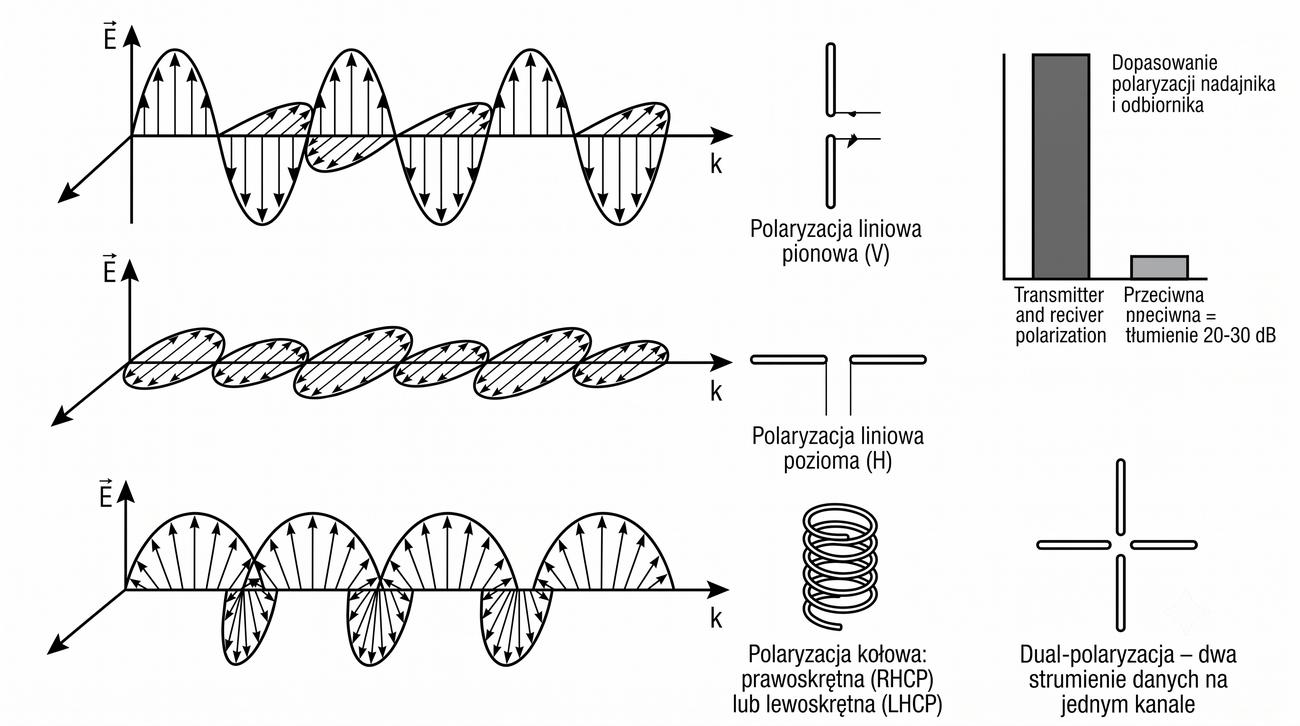

Polaryzacja fali elektromagnetycznej to cecha określająca kierunek, w którym drga wektor pola elektrycznego podczas propagacji fali. W sieciach WLAN najczęściej spotykana jest polaryzacja liniowa pionowa, ponieważ anteny dipolowe montowane pionowo są standardem w punktach dostępowych. Polaryzacja pozioma występuje rzadziej w typowych instalacjach WiFi, ale bywa stosowana w łączach mostowych w celu redukcji zakłóceń.

Polaryzacja kołowa, prawoskrętna (RHCP) lub lewoskrętna (LHCP), znajduje zastosowanie w trudnych warunkach propagacyjnych, na przykład w środowiskach z licznymi odbiciami. Zgodność polaryzacji anten nadawczej i odbiorczej ma kluczowe znaczenie dla jakości transmisji – przy dopasowaniu uzyskujemy maksymalną siłę sygnału. Gdy polaryzacje są przeciwne (pionowa a pozioma), tłumienie sygnału może sięgać 20–30 dB, co praktycznie uniemożliwia komunikację.

W nowoczesnych systemach MIMO często stosuje się anteny o podwójnej polaryzacji (dual-polaryzacja), które umożliwiają transmisję dwóch niezależnych strumieni danych na tym samym kanale. Anteny dual-polaryzowane są standardem w urządzeniach 4×4 MIMO i wyższych. Świadomość zagadnienia polaryzacji jest niezbędna przy projektowaniu i optymalizacji sieci bezprzewodowych, szczególnie w łączach zewnętrznych.

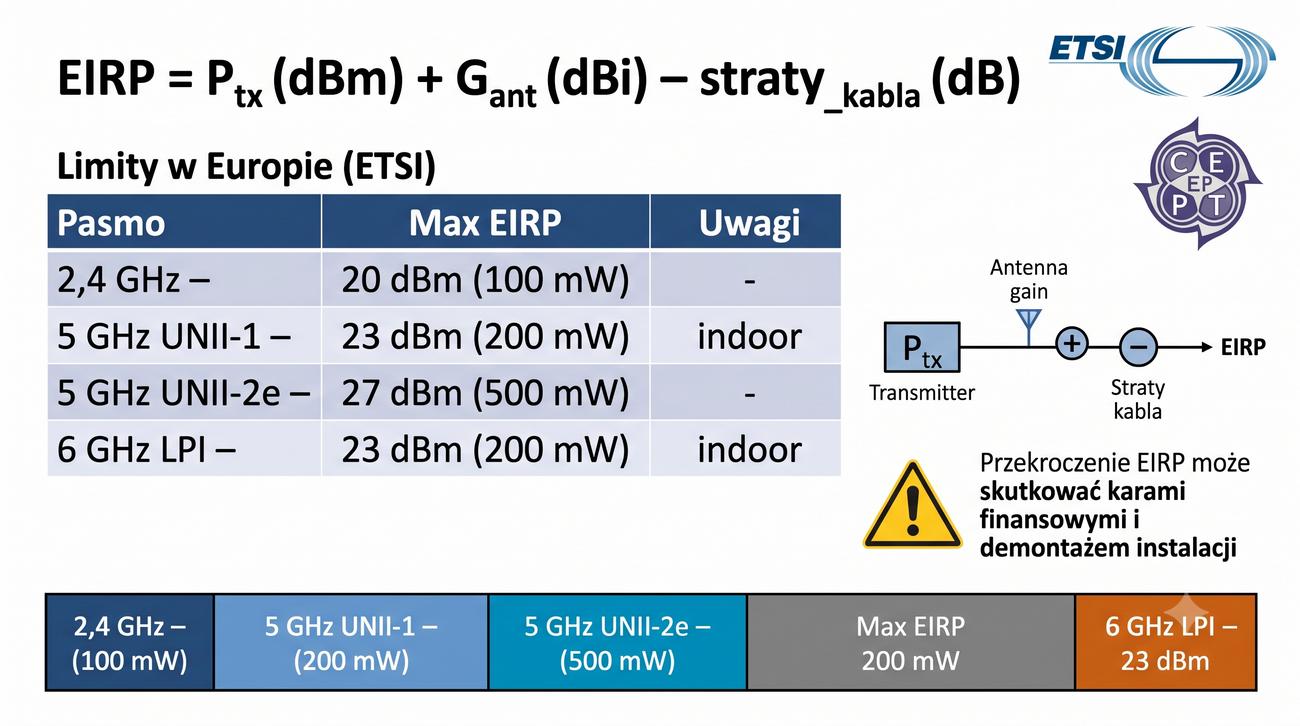

EIRP (Effective Isotropic Radiated Power) to podstawowy parametr określający całkowitą moc wypromieniowywaną przez system antenowy w danym kierunku. Oblicza się go jako sumę mocy nadajnika (wyrażonej w dBm) i zysku anteny (w dBi) pomniejszoną o straty w kablach i złączach (w dB). Przepisy prawne w poszczególnych krajach określają maksymalne dopuszczalne wartości EIRP dla każdego pasma częstotliwości, co ma na celu ograniczenie zakłóceń.

W Europie organem regulacyjnym jest CEPT, a szczegółowe limity są implementowane przez krajowe urzędy komunikacji elektronicznej. Dla pasma 2,4 GHz maksymalna wartość EIRP wynosi 20 dBm (100 mW), co jest wartością stosunkowo niską w porównaniu z innymi pasmami. W paśmie 5 GHz limity są zróżnicowane w zależności od podzakresu – od 23 dBm dla UNII-1 do 27 dBm dla UNII-2e.

Nowe pasmo 6 GHz dla WiFi 6E/7 w trybie LPI (Low Power Indoor) również ma limit 23 dBm, co wymusza stosowanie anten o niższym zysku. Przekroczenie dopuszczalnego EIRP może skutkować karami finansowymi i koniecznością demontażu instalacji. Dlatego każdy projekt sieci bezprzewodowej powinien zawierać obliczenia EIRP i weryfikację zgodności z lokalnymi przepisami.

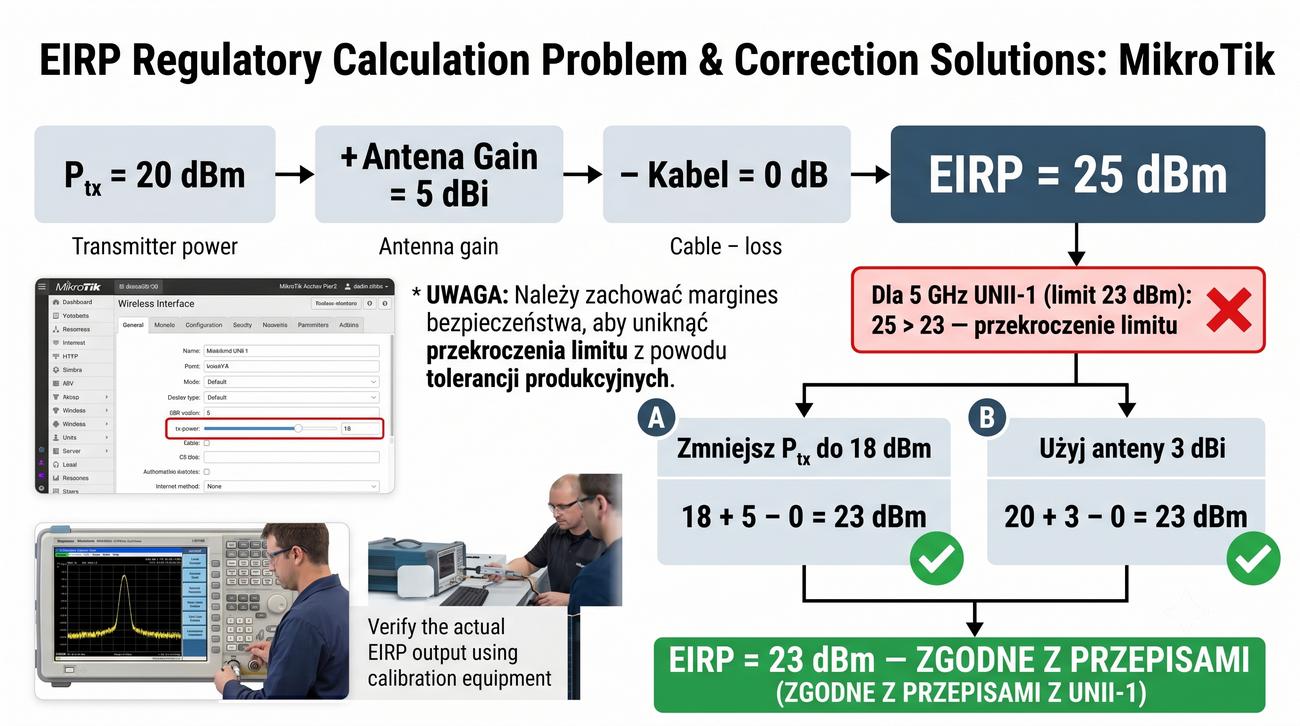

Przykład obliczeniowy przedstawiony na slajdzie doskonale ilustruje praktyczne konsekwencje regulacji dotyczących mocy wypromieniowywanej. Punkt dostępowy MikroTik z mocą nadajnika 20 dBm i anteną o zysku 5 dBi przy zerowych stratach kablowych daje EIRP na poziomie 25 dBm. Wartość ta przekracza limit 23 dBm dla pasma 5 GHz UNII-1 obowiązujący w Europie, co czyni taką konfigurację nielegalną.

Inżynier ma do wyboru dwie ścieżki rozwiązania problemu – zmniejszenie mocy nadajnika do 18 dBm lub zastosowanie anteny o niższym zysku, na przykład 3 dBi. W praktyce zaleca się zawsze zachowanie pewnego marginesu bezpieczeństwa poniżej limitu, aby uwzględnić tolerancje produkcyjne sprzętu i starzenie się komponentów. Warto pamiętać, że moc nadajnika w urządzeniach MikroTik jest konfigurowana w interfejsie bezprzewodowym i może być regulowana w krokach co 1 dBm.

Pomiar rzeczywistego EIRP wymaga specjalistycznego sprzętu, takiego jak analizator widma z kalibrowaną anteną pomiarową. W dużych instalacjach zaleca się przeprowadzenie profesjonalnego pomiaru EIRP po zakończeniu montażu w celu udokumentowania zgodności z przepisami. Znajomość tych zależności jest obowiązkowa dla każdego projektanta sieci bezprzewodowych i chroni zarówno przed sankcjami prawnymi, jak i przed zakłócaniem pracy innych urządzeń.

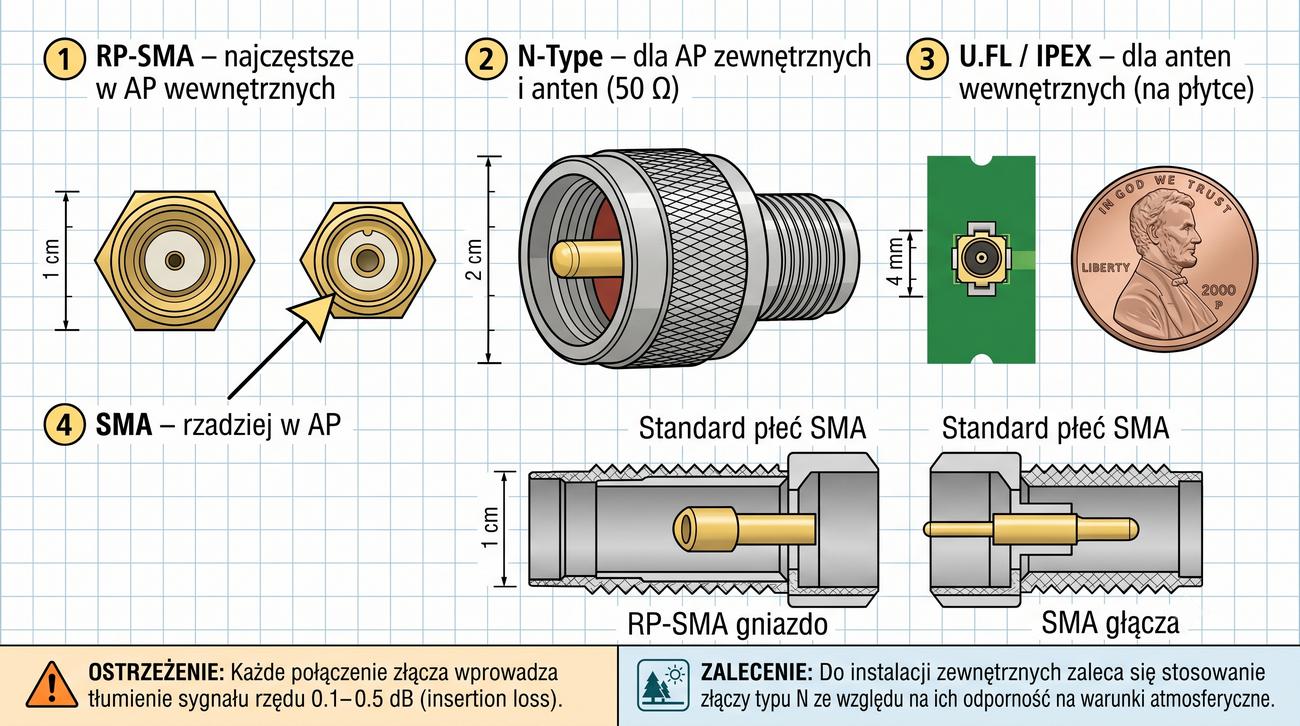

Wybór odpowiedniego złącza antenowego ma istotny wpływ na niezawodność i wydajność instalacji bezprzewodowej, szczególnie w środowisku zewnętrznym. Złącze RP-SMA jest zdecydowanie najpopularniejszym standardem w Access Pointach wewnętrznych, charakteryzującym się kompaktowymi rozmiarami i łatwością podłączania. Wersja RP (Reverse Polarity) różni się od standardowego SMA odwróceniem gwintu i pinu środkowego, co uniemożliwia przypadkowe podłączenie anteny o niewłaściwym przeznaczeniu.

Złącze N-Type to standard dla profesjonalnych instalacji zewnętrznych, oferujący lepszą odporność na czynniki atmosferyczne i mniejsze straty na wyższych częstotliwościach. Złącze U.FL (IPEX) jest miniaturowym łączem stosowanym na płytkach drukowanych do podłączania anten wewnętrznych, ale nie jest przeznaczone do wielokrotnego łączenia i rozłączania. Przy projektowaniu instalacji zewnętrznej należy zawsze stosować złącza N-Type lub specjalne wodoodporne obudowy dla RP-SMA.

Każde złącze wprowadza pewną stratę sygnału, która w przypadku dobrych jakościowo egzemplarzy wynosi około 0,1–0,5 dB. Stosowanie przejściówek między różnymi typami złącz zwiększa straty i tworzy dodatkowe punkty potencjalnych awarii. Dlatego w profesjonalnych instalacjach dąży się do minimalizacji liczby złączy na drodze sygnału od nadajnika do anteny.

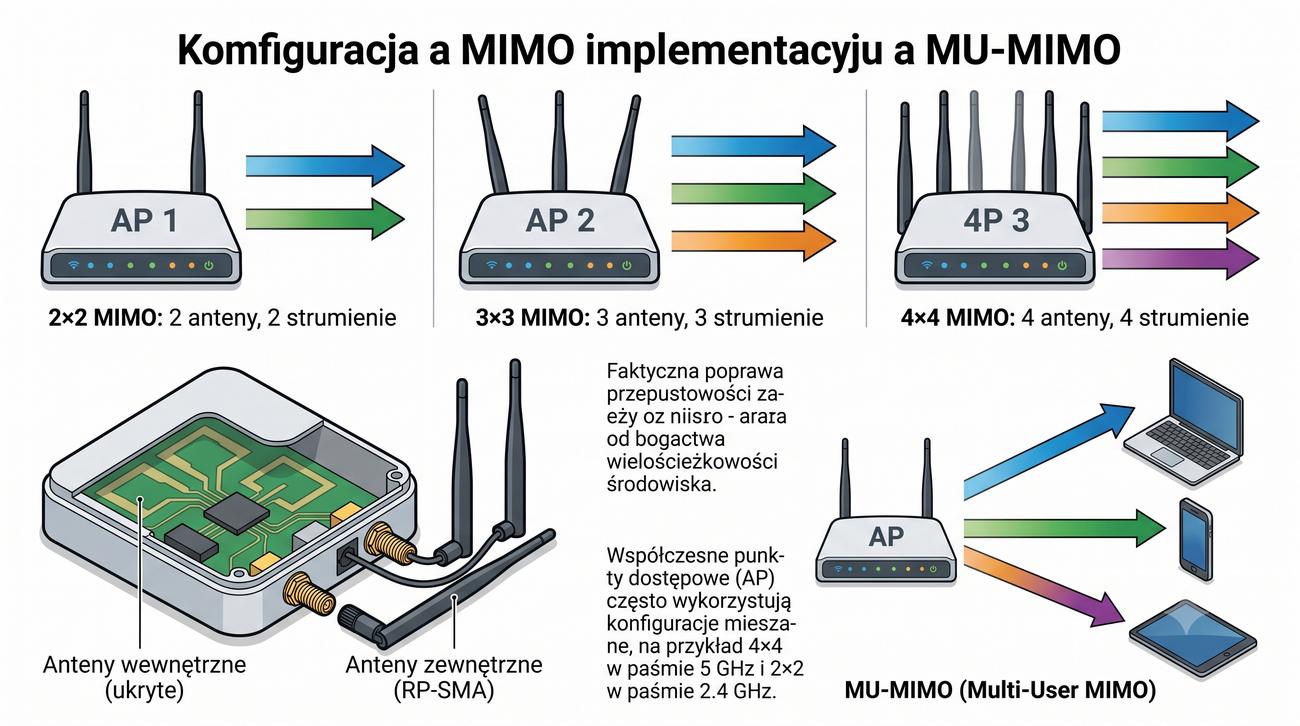

Technologia MIMO (Multiple Input Multiple Output) zrewolucjonizowała sieci bezprzewodowe, umożliwiając znaczący wzrost przepustowości bez konieczności zwiększania pasma. Konfiguracja MIMO oznaczana jako N×M oznacza liczbę anten nadawczych (N) i odbiorczych (M), które mogą pracować równolegle na tym samym kanale. Układ 2×2 wykorzystuje dwie anteny do transmisji dwóch niezależnych strumieni danych, co podwaja przepustowość w porównaniu z pojedynczą anteną.

W praktyce rzeczywisty wzrost wydajności zależy od warunków propagacyjnych – bogactwo odbić w pomieszczeniu zwiększa efektywność MIMO. Układ 3×3 i 4×4 oferują odpowiednio trzy i cztery strumienie, co przekłada się na wyższe prędkości, ale wymaga też bardziej zaawansowanych układów odbiorczych. W nowoczesnych punktach dostępowych stosuje się konfiguracje mieszane – na przykład 4×4 dla pasma 5 GHz i 2×2 dla pasma 2,4 GHz.

Anteny w układzie MIMO mogą być rozmieszczone wewnątrz obudowy AP lub wyprowadzone na zewnątrz za pomocą złącz RP-SMA. Technologia MU-MIMO (Multi-User MIMO) umożliwia jednoczesną transmisję do wielu klientów, co znacząco poprawia wydajność w gęsto zaludnionych sieciach. Projektując sieć WiFi, należy zwracać uwagę na zgodność konfiguracji MIMO pomiędzy AP a klientami.

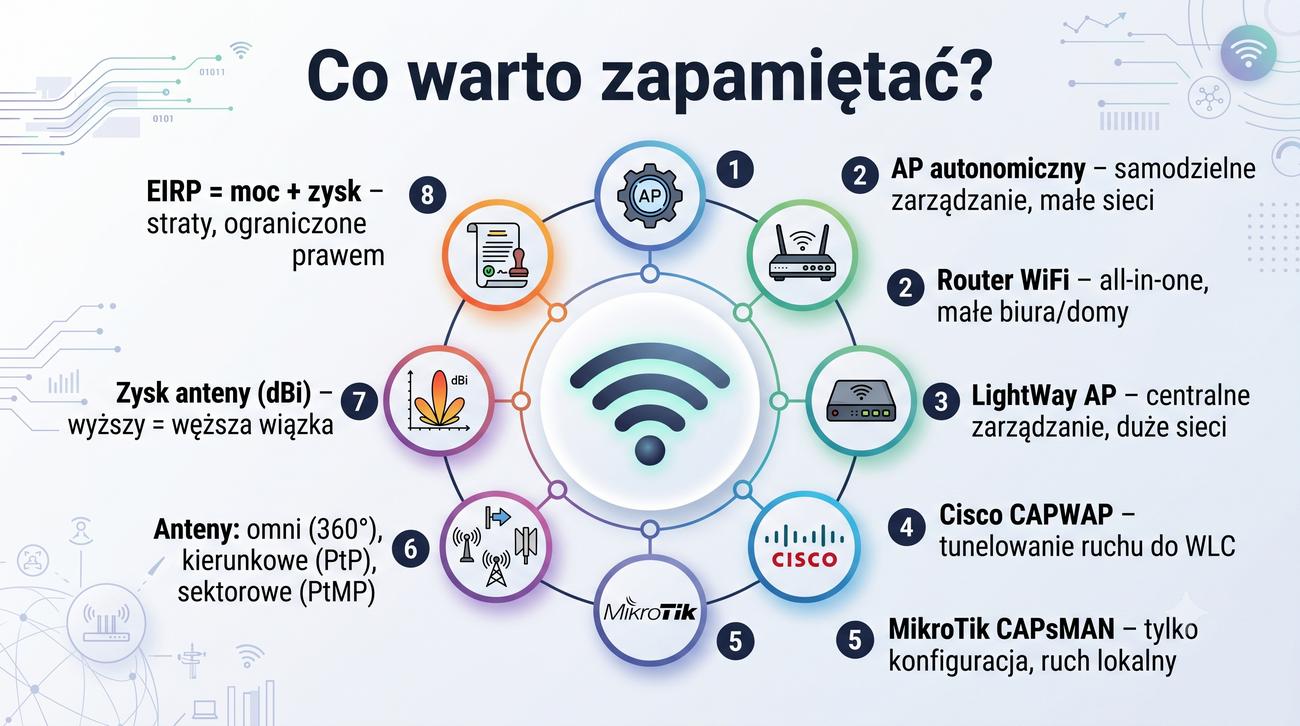

Materiał zaprezentowany w tej prezentacji stanowi kompleksowe wprowadzenie do tematyki sprzętu stosowanego w sieciach WLAN. Kluczowe rozróżnienie między autonomicznymi punktami dostępowymi, routerami WiFi a lekkimi AP z kontrolerem powinno być dla studenta podstawą do dalszych wyborów architektonicznych. Poznaliśmy również praktyczne przykłady urządzeń różnych producentów, co pozwala na osadzenie wiedzy teoretycznej w realiach rynkowych.

Anteny, jako element pasywny ale krytyczny dla jakości łącza, zostały omówione pod kątem typów, parametrów i zastosowań. Świadomość regulacji prawnych dotyczących mocy EIRP jest niezbędna dla każdego praktykującego inżyniera sieciowego. Wiedza o złączach, konfiguracjach MIMO i systemach operacyjnych AP dopełnia obrazu nowoczesnej infrastruktury bezprzewodowej.

Prezentacja pokazała, że dobór sprzętu WLAN to proces wieloetapowy, wymagający analizy potrzeb, budżetu i środowiska pracy. Zachęcam do samodzielnego eksperymentowania z konfiguracją urządzeń w laboratorium, ponieważ praktyka jest najlepszym nauczycielem w tej dziedzinie. Kolejne moduły kursu będą rozwijać te zagadnienia w kontekście projektowania i optymalizacji sieci WiFi.

Podana literatura przedmiotu stanowi solidną podstawę do samodzielnego pogłębiania wiedzy z zakresu sieci bezprzewodowych. Klasyczny podręcznik Tanenbauma i Wetheralla to obowiązkowa lektura dla każdego studenta informatyki, oferująca szerokie spojrzenie na sieci komputerowe. Polskojęzyczne opracowania Marka Nowaka i Pawła Brzezińskiego oraz Krzysztofa Kustronia dostarczają praktycznej wiedzy dostosowanej do rodzimych realiów i przepisów.

Książka Roberta Szczęsnego o RouterOS to z kolei doskonałe źródło dla osób chcących dogłębnie poznać ekosystem MikroTika. Dokumentacja producencka, w tym oficjalne wiki i podręczniki konfiguracyjne, jest nieocenionym źródłem wiedzy podczas codziennej pracy administratora. Standard IEEE 802.11-2020 to liczący kilka tysięcy stron dokument referencyjny, który definiuje wszystkie aspekty działania sieci WiFi.

Specyfikacje ETSI są kluczowe dla zrozumienia ograniczeń prawnych i wymogów regulacyjnych na rynku europejskim. Zachęcam do regularnego śledzenia blogów technicznych i forów branżowych, ponieważ wiedza w dziedzinie sieci bezprzewodowych bardzo szybko ewoluuje. Połączenie literatury akademickiej z praktycznymi źródłami producenckimi daje najlepsze efekty w procesie kształcenia inżyniera sieciowego.

Prezentacja dobiegła końca, ale temat sprzętu WLAN jest na tyle obszerny, że zachęcam do dalszych samodzielnych poszukiwań i eksperymentów. Współczesne sieci bezprzewodowe rozwijają się w zawrotnym tempie, a pojawienie się standardów WiFi 6, 6E i 7 otwiera nowe możliwości projektowe. Umiejętność samodzielnej konfiguracji i diagnostyki urządzeń WLAN jest jedną z najbardziej poszukiwanych kompetencji na rynku pracy w branży IT.

Laboratoria i ćwiczenia praktyczne towarzyszące temu wykładowi pozwolą na przećwiczenie omawianych konfiguracji w bezpiecznym środowisku. W razie pytań lub wątpliwości zachęcam do kontaktu podczas konsultacji lub za pośrednictwem platformy BiKUS, gdzie udostępnione są dodatkowe materiały. Życzę owocnej nauki i satysfakcji z rozwijania umiejętności sieciowych, które są fundamentem nowoczesnej informatyki. Dziękuję za uwagę i aktywny udział w zajęciach.
