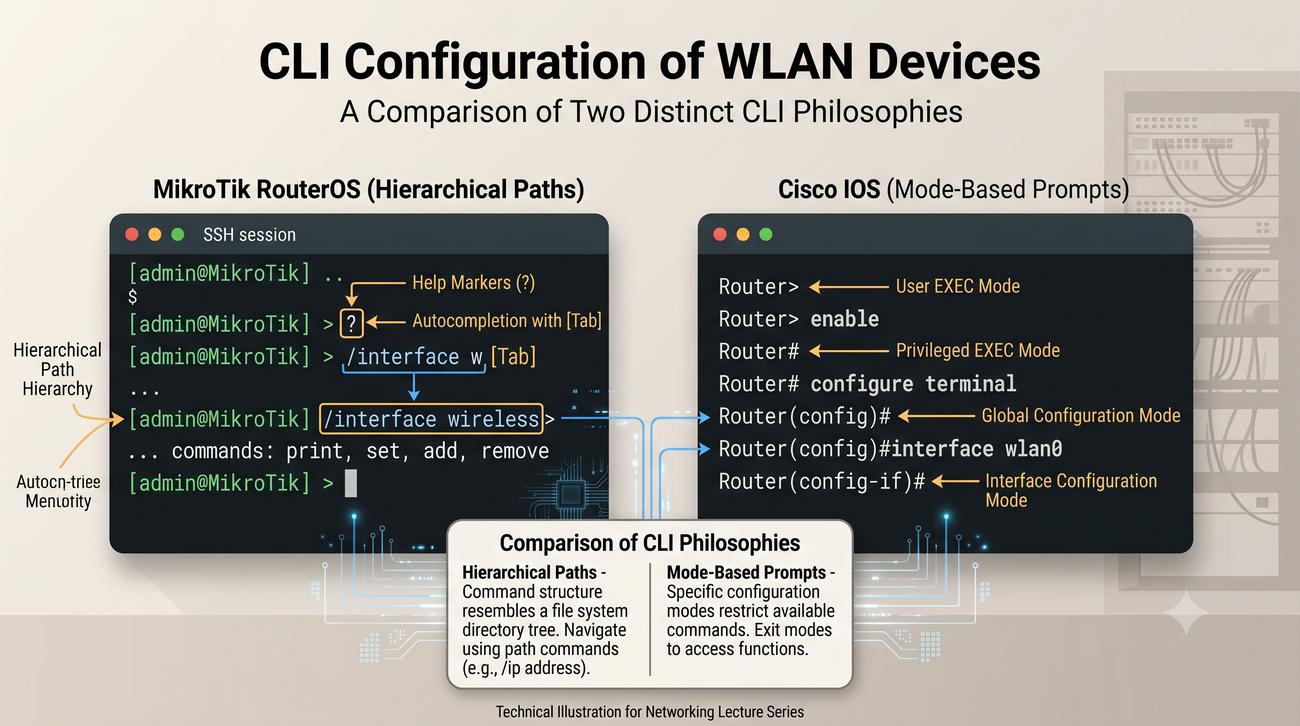

Interfejs CLI (Command Line Interface) stanowi podstawowe narzędzie pracy administratora sieci. W przeciwieństwie do graficznych interfejsów użytkownika, CLI wymaga znajomości składni poleceń oraz zrozumienia hierarchii konfiguracyjnej danego systemu operacyjnego. W środowisku produkcyjnym to właśnie CLI jest najczęściej wykorzystywane do zdalnego zarządzania urządzeniami sieciowymi, szczególnie w scenariuszach automatyzacji i orkiestracji.

RouterOS firmy MikroTik oraz Cisco IOS to dwa dominujące systemy operacyjne w świecie sieci LAN i WLAN. Pierwszy z nich cechuje się elastycznością i niską ceną, drugi zaś dojrzałością i bogactwem funkcji korporacyjnych. Znajomość obu platform znacząco podnosi wartość rynkową specjalisty IT, pozwalając mu na pracę z różnorodnym sprzętem. Warto również zwrócić uwagę na fakt, że wiele koncepcji konfiguracyjnych przenosi się między platformami, choć ich implementacja różni się szczegółami składni. Dlatego też w ramach niniejszej prezentacji kładziemy nacisk nie tylko na konkretne polecenia, ale przede wszystkim na zrozumienie ogólnych mechanizmów działania.

Prezentowane przykłady pochodzą z rzeczywistych konfiguracji wdrożeniowych, co pozwala studentom na skorelowanie teorii z praktyką inżynierską. Zachęca się do samodzielnego eksperymentowania na symulatorach lub taniej platformie MikroTik z poziomu VirtualBox lub VMware.

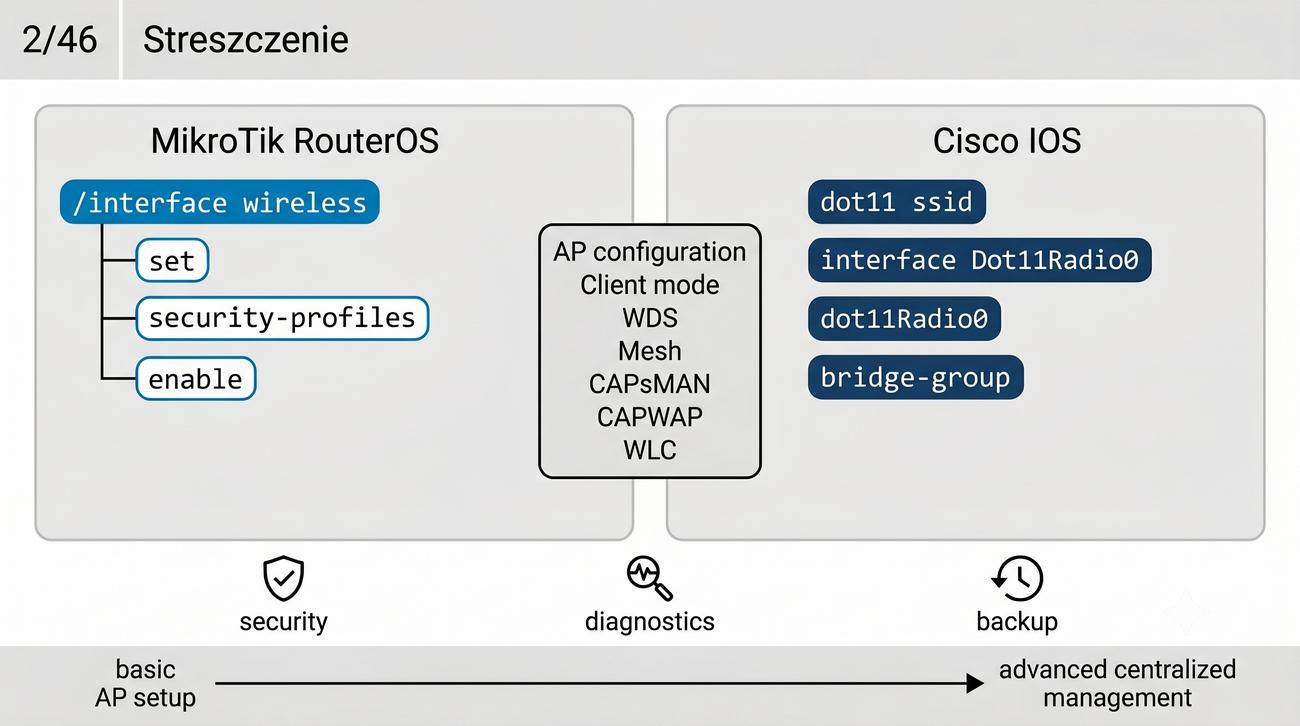

Streszczenie prezentacji ma na celu przedstawienie ogólnego obrazu poruszanych zagadnień jeszcze przed przejściem do szczegółowych konfiguracji. Administrator sieci WLAN musi zdawać sobie sprawę, że poszczególni producenci realizują te same funkcje na różne sposoby. Różnice te dotyczą nie tylko składni poleceń, ale również filozofii projektowej całego systemu – MikroTik stawia na modularność i niskopoziomową kontrolę, podczas gdy Cisco kładzie nacisk na bezpieczeństwo i skalowalność w środowisku korporacyjnym.

W dalszej części materiału zostaną omówione zarówno konfiguracje podstawowe, jak i zaawansowane, obejmujące między innymi zarządzanie wieloma punktami dostępowymi z poziomu centralnego kontrolera. Studenci poznają również metody diagnostyki i rozwiązywania problemów, które w codziennej pracy administratora stanowią nieodłączny element utrzymania sieci. Zrozumienie tych różnic jest kluczowe przy projektowaniu architektury sieci bezprzewodowej w różnych środowiskach.

Podsumowując, celem tego zestawu slajdów jest wyposażenie studenta w praktyczną wiedzę pozwalającą na samodzielną konfigurację urządzeń WLAN w technologii CLI zarówno w małych, jak i dużych sieciach.

RouterOS jest systemem operacyjnym zainstalowanym na urządzeniach firmy MikroTik, który oferuje niezwykle szeroki wachlarz funkcji sieciowych. Jego hierarchiczna struktura poleceń przypomina system plików w Unixie, gdzie każda ścieżka prowadzi do konkretnej gałęzi konfiguracyjnej. Dzięki temu administrator może szybko nawigować między różnymi podsystemami, takimi jak interfejsy, routing, zapora sieciowa czy usługi dodatkowe.

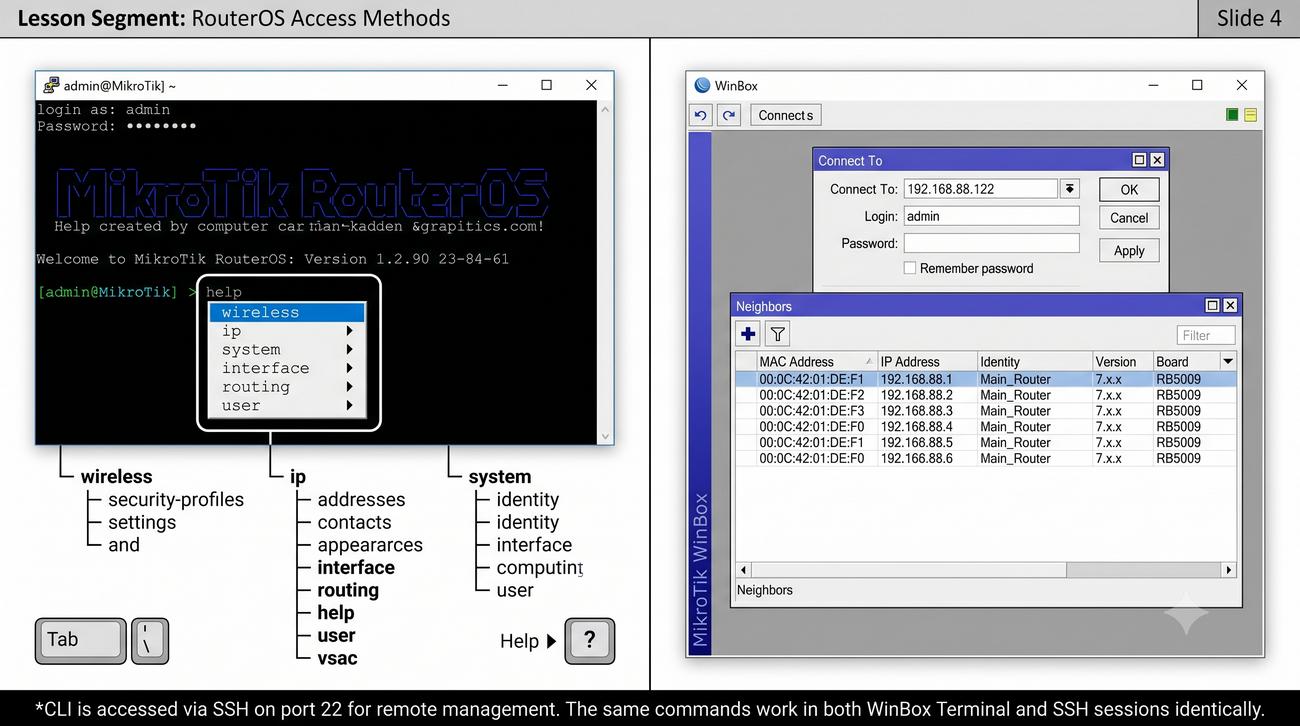

Interfejs CLI w RouterOS jest dostępny przez SSH, co umożliwia zdalne zarządzanie urządzeniem z dowolnego miejsca w sieci. Alternatywnie można skorzystać z WinBox – graficznego narzędzia pracującego w protokole własnościowym MikroTik, które jest często wybierane przez początkujących administratorów. Niezależnie od wybranego narzędzia, znajomość poleceń CLI jest nieoceniona podczas automatyzacji powtarzalnych zadań za pomocą skryptów.

Wbudowany system pomocy, aktywowany znakiem zapytania lub klawiszem Tab, znacząco ułatwia naukę składni. RouterOS obsługuje również autouzupełnianie poleceń, co przyspiesza pracę i redukuje liczbę błędów literowych.

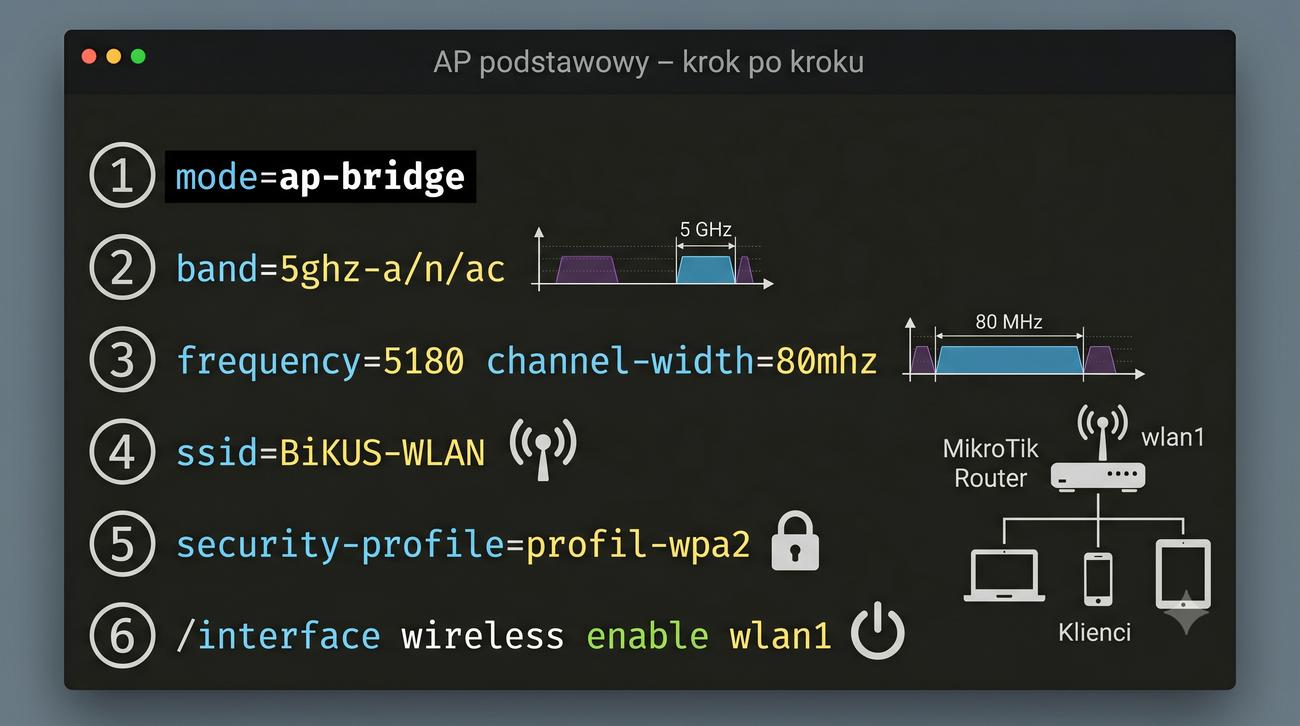

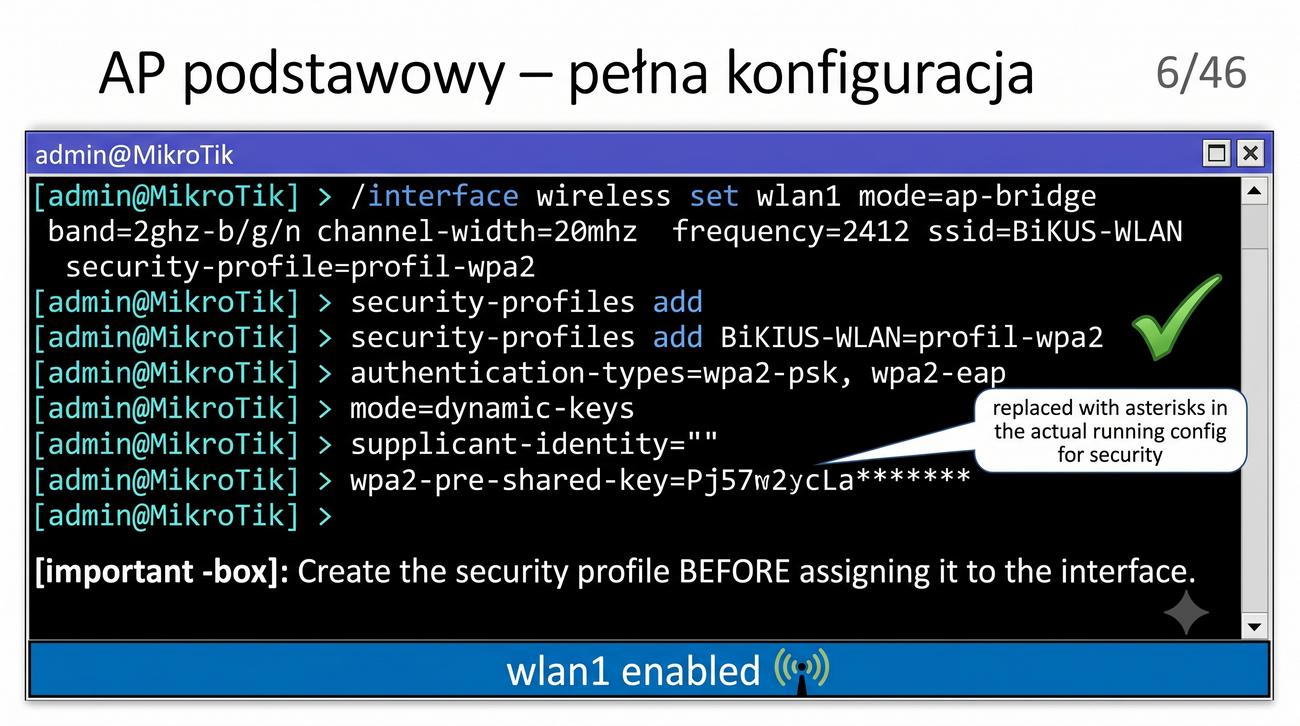

Konfiguracja punktu dostępowego w trybie ap-bridge jest najczęściej spotykanym scenariuszem w małych i średnich sieciach WiFi. Tryb ten powoduje, że interfejs bezprzewodowy zachowuje się jak most, przezroczyście przekazując ramki Ethernet pomiędzy klientami WiFi a siecią przewodową. Kluczowym aspektem jest wybór odpowiedniego pasma i kanału, które mają bezpośredni wpływ na przepustowość i stabilność połączenia.

Wybór pasma 5 GHz jest zalecany w środowiskach o dużym zagęszczeniu sieci, ponieważ oferuje ono więcej nienakładających się kanałów niż pasmo 2,4 GHz. Szerokość kanału 80 MHz pozwala na osiągnięcie wyższych przepustowości, ale kosztem większej podatności na interferencje. W gęsto zaludnionych obszarach miejskich często stosuje się kanały 20 MHz lub 40 MHz, aby zminimalizować zakłócenia między sąsiednimi sieciami.

Profil zabezpieczeń definiuje się osobno, co pozwala na ponowne wykorzystanie go w wielu interfejsach lub wirtualnych AP. Taka modularna konstrukcja systemu RouterOS umożliwia szybkie wdrażanie spójnych polityk bezpieczeństwa w całej infrastrukturze.

Przedstawiony zestaw komend stanowi kompletną konfigurację punktu dostępowego w sieci MikroTik. Warto zwrócić uwagę na fakt, że parametry interfejsu można ustawić zarówno pojedynczymi komendami set, jak i w jednej linii poprzez podanie wszystkich atrybutów naraz. Druga metoda jest wygodniejsza przy wklejaniu gotowych konfiguracji z plików backupu lub skryptów.

Profil bezpieczeństwa w RouterOS zawiera nie tylko klucz PSK, ale również definiuje tryb dynamicznych kluczy oraz tożsamość suplikanta. W przypadku WPA2-PSK wykorzystywany jest protokół 4-Way Handshake, który wymienia klucze sesyjne między klientem a punktem dostępowym. Ważne jest, aby przed przypisaniem profilu do interfejsu upewnić się, że został on poprawnie utworzony i skonfigurowany.

Po włączeniu interfejsu komendą enable, punkt dostępowy zaczyna nadawać ramki Beacon, które informują klientów o dostępności sieci. Od tego momentu urządzenia klienckie mogą rozpocząć proces skanowania i asocjacji, co stanowi pierwszy krok do nawiązania połączenia.

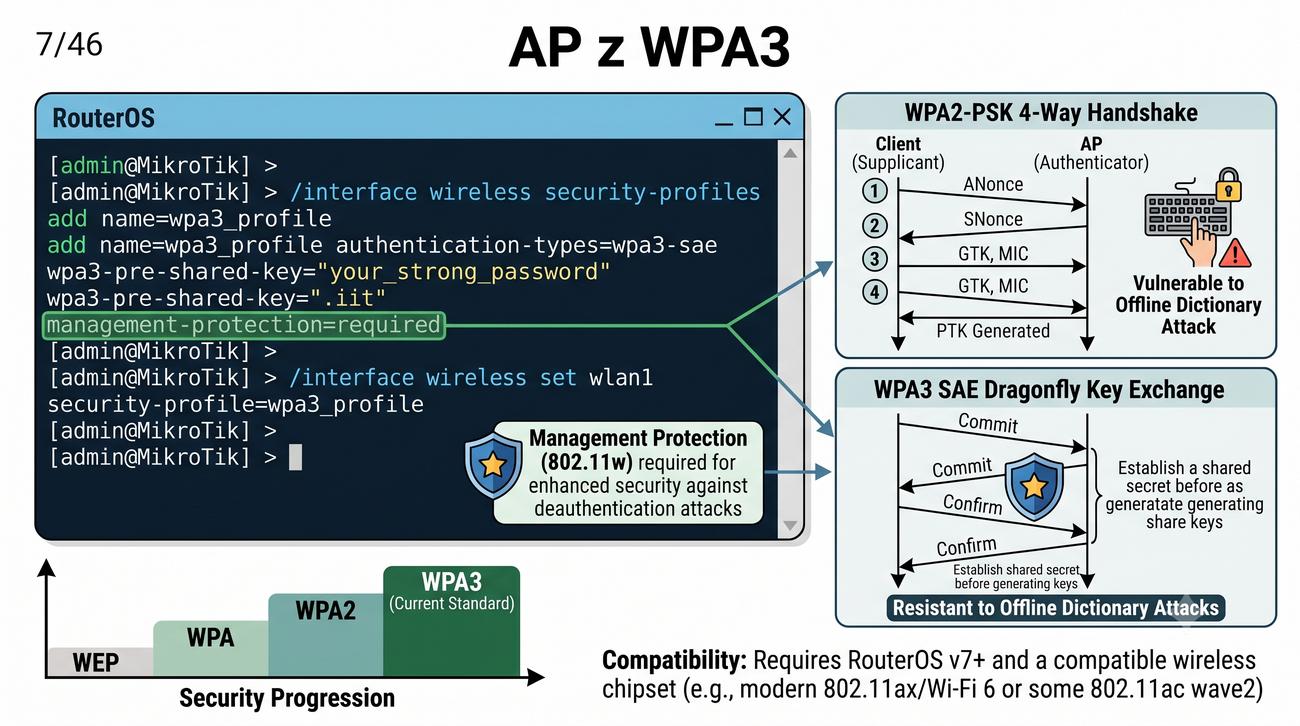

WPA3 stanowi najnowszy standard bezpieczeństwa w sieciach WiFi, wprowadzający istotne ulepszenia w stosunku do poprzednika. Najważniejszą zmianą jest zastąpienie protokołu PSK (Pre-Shared Key) mechanizmem SAE (Simultaneous Authentication of Equals), który bazuje na protokole Dragonfly Key Exchange. Dzięki temu nawet jeśli hasło sieciowe jest słabe, atak słownikowy offline staje się praktycznie niemożliwy.

W RouterOS obsługa WPA3 wymaga odpowiedniej wersji oprogramowania oraz kompatybilnego chipsetu radiowego. Przy konfiguracji należy zwrócić uwagę na parametr management-protection, który w trybie required wymusza ochronę ramek zarządzających przed fałszowaniem. Jest to dodatkowa warstwa zabezpieczeń chroniąca przed atakami typu deauthentication i Evil Twin.

Wdrożenie WPA3 w istniejącej infrastrukturze może wiązać się z koniecznością wymiany starszych kart sieciowych w urządzeniach klienckich, które nie obsługują nowego standardu. Z tego powodu w wielu sieciach nadal dominuje WPA2, a migracja do WPA3 odbywa się stopniowo wraz z wymianą sprzętu.

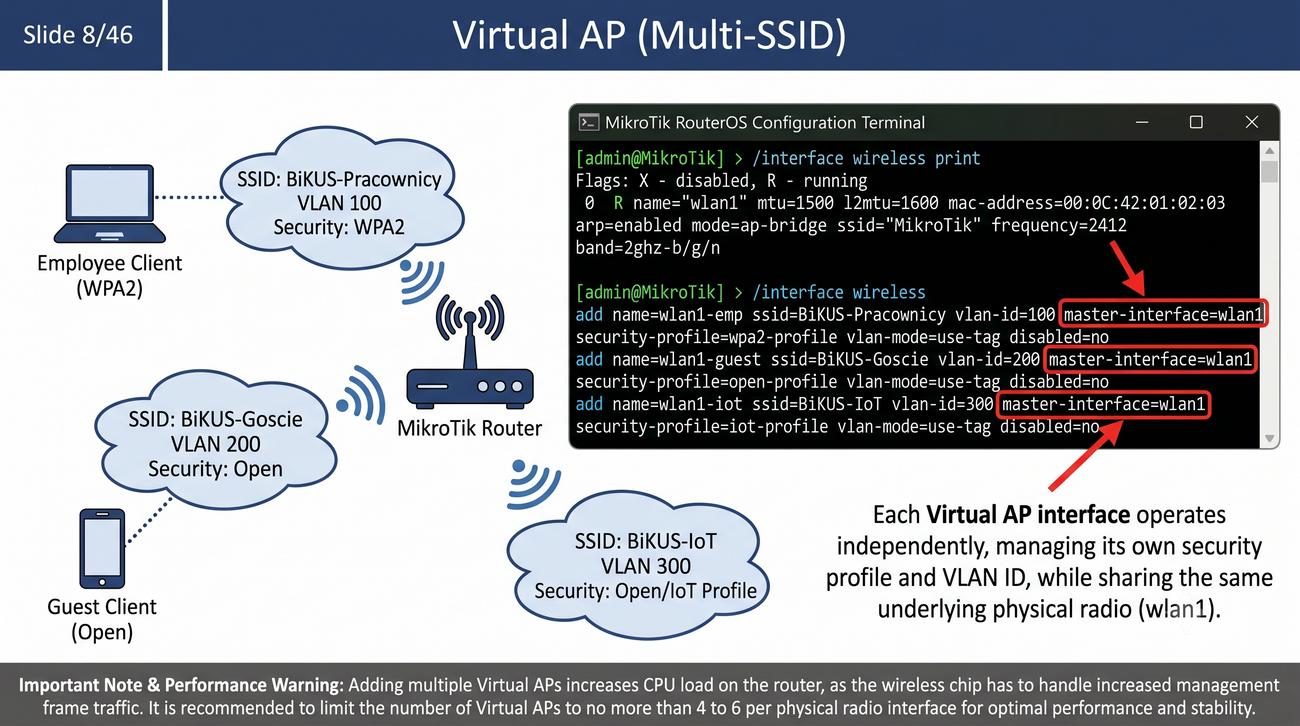

Funkcja Virtual AP pozwala na logiczne wydzielenie wielu niezależnych sieci bezprzewodowych na jednym interfejsie fizycznym. Każda z tych wirtualnych sieci posiada własny identyfikator SSID, profil zabezpieczeń oraz może być przypisana do osobnej sieci VLAN. Jest to niezwykle przydatne w środowiskach, gdzie trzeba rozdzielić ruch gości, pracowników i urządzeń IoT na poziomie warstwy drugiej.

W RouterOS wirtualne interfejsy tworzy się za pomocą komendy add z parametrem master-interface wskazującym na fizyczny interfejs radiowy. Każdy wirtualny AP może działać na innym kanale VLAN, co ułatwia późniejsze zarządzanie politykami bezpieczeństwa i jakością usług. Dzięki zastosowaniu wielu SSID administrator może również testować nowe konfiguracje bez zakłócania działania podstawowej sieci.

Warto pamiętać, że każdy dodatkowy wirtualny AP zwiększa obciążenie procesora urządzenia oraz zużywa pasmo na ramki zarządzające. Dlatego w praktyce nie zaleca się tworzenia więcej niż kilku wirtualnych interfejsów na jednym punkcie dostępowym, szczególnie w urządzeniach z niższej półki cenowej.

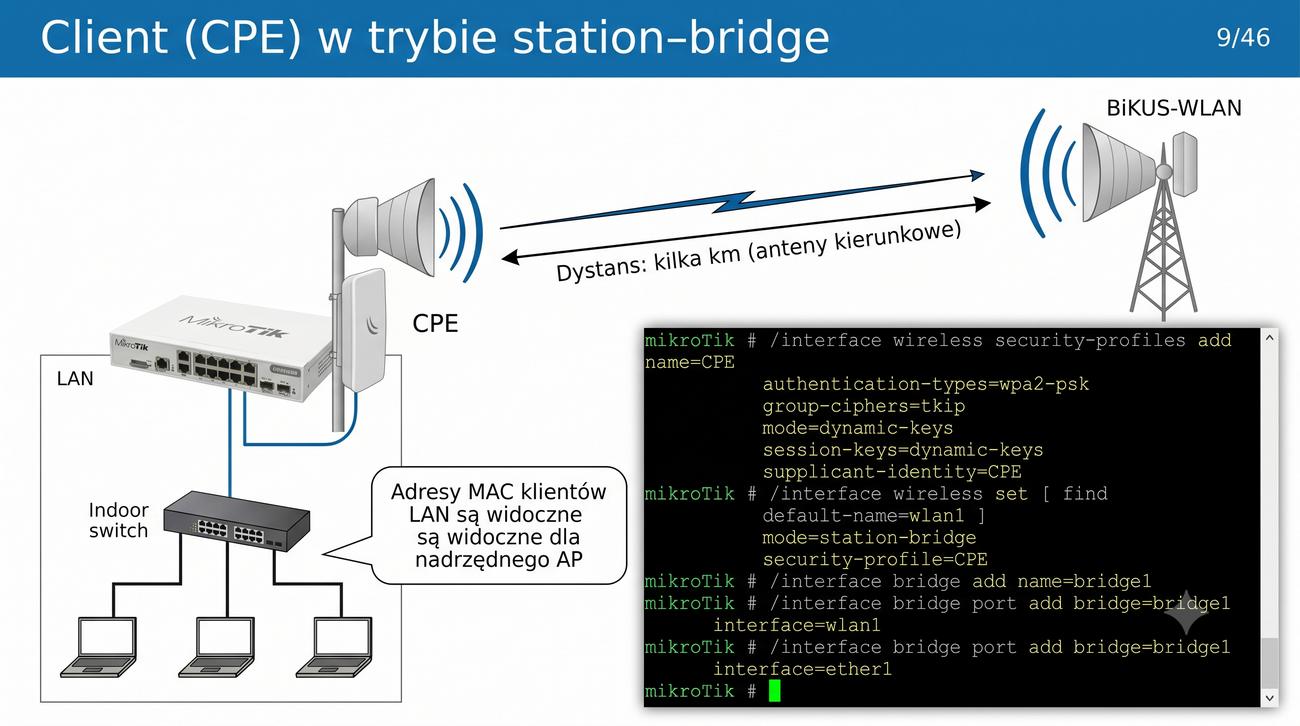

Tryb station-bridge w RouterOS umożliwia urządzeniu MikroTik działanie jako klient sieci bezprzewodowej z jednoczesnym pomostowaniem ruchu do sieci przewodowej. Jest to typowe rozwiązanie stosowane w punktach CPE (Customer Premises Equipment) w sieciach dostawców internetu, gdzie sygnał WiFi jest odbierany z zewnętrznego AP i dystrybuowany do urządzeń w budynku za pomocą kabla Ethernet.

Most (bridge) w RouterOS łączy interfejs bezprzewodowy z portem Ethernet, tworząc jedną domenę kolizyjną i transmitując ramki przezroczyście. Oznacza to, że adresy MAC klientów podłączonych do sieci LAN są widoczne dla AP nadającego sygnał, co ma znaczenie w kontekście tablic asocjacji i logów dostępu. Parametr mode=dynamic-keys w profilu bezpieczeństwa zapewnia, że klucze sesyjne są negocjowane dynamicznie podczas procesu łączenia.

Konfiguracja ta jest szczególnie użyteczna w scenariuszach, gdzie trzeba rozszerzyć zasięg sieci bezprzewodowej bez konieczności prowadzenia kabla. W praktyce inżynierskiej często stosuje się ją w połączeniu z antenami kierunkowymi dla uzyskania stabilnego łącza na odległość kilku kilometrów.

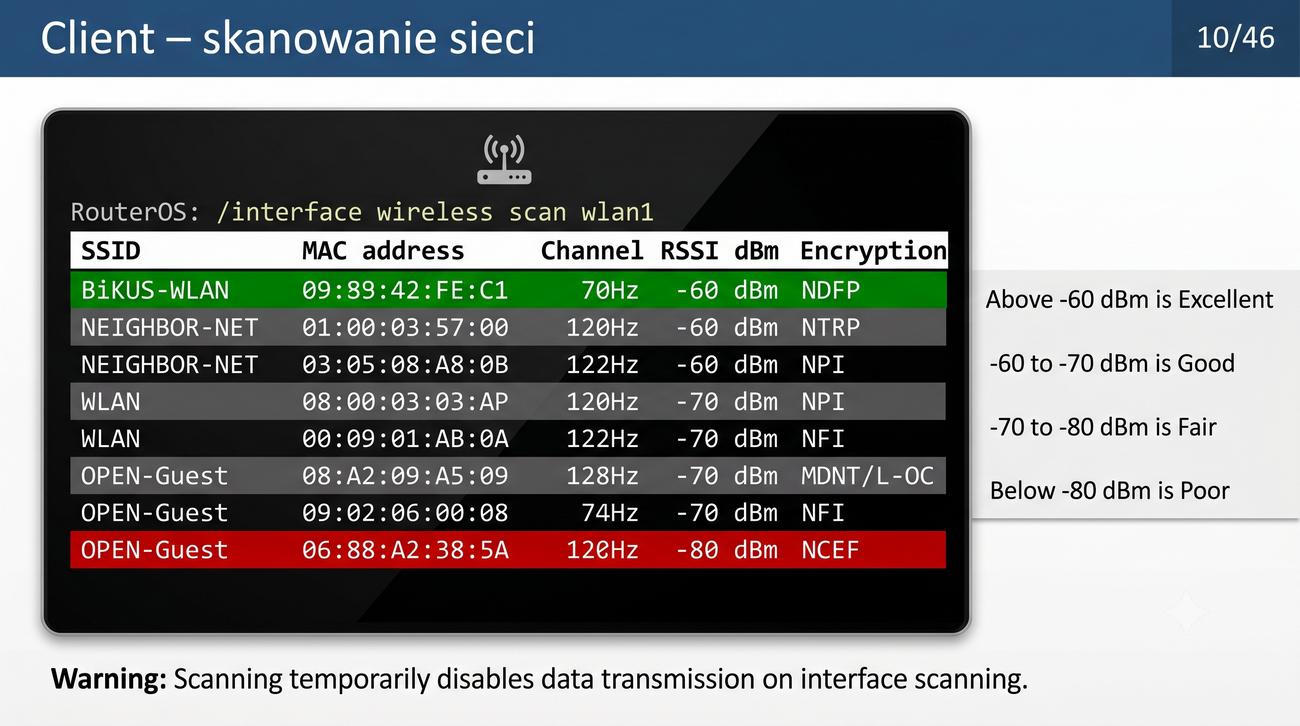

Skanowanie sieci WiFi jest podstawową czynnością diagnostyczną, którą każdy administrator sieci bezprzewodowych powinien opanować. Komenda scan w RouterOS wysyła żądania Probe Request i nasłuchuje odpowiedzi Probe Response od wszystkich dostępnych punktów dostępowych w zasięgu. Wynik skanowania zawiera szczegółowe informacje o każdej wykrytej sieci, co pozwala na ocenę otoczenia radiowego przed podjęciem decyzji konfiguracyjnych.

Parametr RSSI wyrażony w decybelach miliwatów (dBm) informuje o sile odebranego sygnału – im wartość bliższa zera, tym silniejszy sygnał. W praktyce wartości powyżej -70 dBm uznaje się za dobre, podczas gdy poniżej -85 dBm mogą powodować problemy z utrzymaniem stabilnego połączenia. Dodatkowo skanowanie ujawnia wykorzystywane kanały i szerokości pasma, co jest kluczowe przy planowaniu nowej instalacji.

Należy pamiętać, że podczas skanowania interfejs radiowy nie może jednocześnie transmitować danych, co powoduje chwilowe przerwy w działaniu sieci. Dlatego skanowanie najlepiej przeprowadzać w oknach konserwacyjnych lub na interfejsach, które nie obsługują ruchu produkcyjnego.

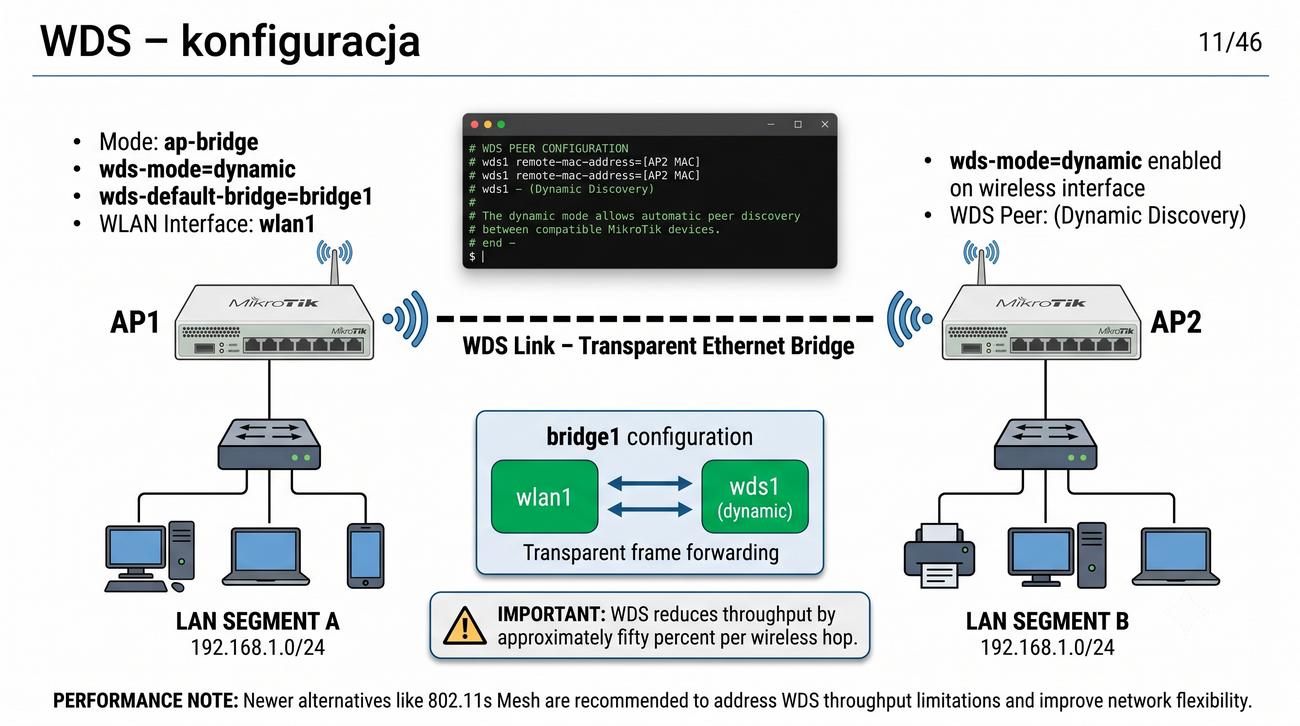

Wireless Distribution System (WDS) to technologia pozwalająca na łączenie punktów dostępowych w topologii mostu bezprzewodowego bez konieczności stosowania dodatkowego okablowania. WDS działa na warstwie łącza danych, przezroczyście przekazując ramki Ethernet pomiędzy połączonymi AP. Dzięki temu urządzenia w różnych segmentach sieci mogą komunikować się tak, jakby znajdowały się w tej samej domenie rozgłoszeniowej.

W RouterOS konfiguracja WDS wymaga ustawienia trybu dynamicznego lub ręcznego. W trybie dynamicznym AP automatycznie wykrywa sąsiednie urządzenia WDS i nawiązuje z nimi połączenia. Tryb ręczny wymaga podania adresu MAC sąsiedniego AP, co daje większą kontrolę nad topologią, ale jest bardziej pracochłonne przy większej liczbie węzłów. WDS musi być skonfigurowany po obu stronach łącza, aby most działał poprawnie.

WDS zmniejsza przepustowość sieci mniej więcej o połowę, ponieważ każda ramka musi być odebrana i ponownie wysłana przez każdy przeskok. Z tego powodu w nowszych instalacjach WDS jest często wypierany przez protokół Mesh 802.11s lub łącza punkt-punkt z dedykowanymi interfejsami.

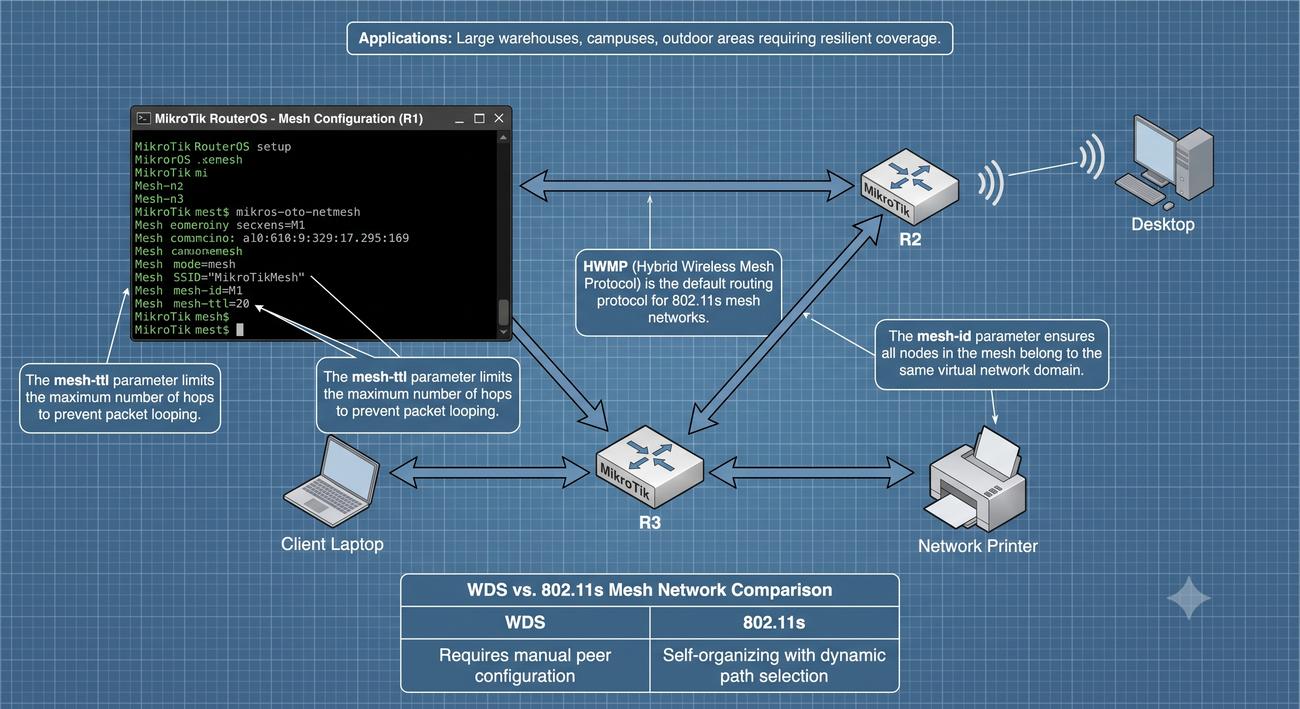

Standard 802.11s definiuje architekturę sieci kratowej (mesh), w której każdy węzeł może pełnić rolę zarówno punktu dostępowego dla klientów, jak i rutera dla innych węzłów. W przeciwieństwie do tradycyjnej topologii gwiazdy, sieć mesh nie wymaga centralnego punktu dystrybucji, co zwiększa odporność na awarie. W przypadku uszkodzenia jednego węzła ruch może zostać przekierowany alternatywną ścieżką.

RouterOS implementuje protokół HWMP (Hybrid Wireless Mesh Protocol), który jest domyślnym protokołem rutingu w standardzie 802.11s. HWMP łączy w sobie mechanizmy rutingu reaktywnego (na żądanie) i proaktywnego, dostosowując się dynamicznie do zmieniających się warunków w sieci. Parametr mesh-ttl ogranicza maksymalną liczbę przeskoków, co zapobiega zapętleniu pakietów i nadmiernemu obciążeniu sieci.

Konfiguracja sieci mesh wymaga starannego planowania, szczególnie w zakresie doboru kanałów i mocy transmisji. Należy unikać sytuacji, w której węzły znajdujące się w zasięgu swoich sygnałów zakłócają sobie nawzajem pracę. W praktyce sieci mesh sprawdzają się doskonale w rozległych obiektach magazynowych, kampusach i na obszarach zewnętrznych.

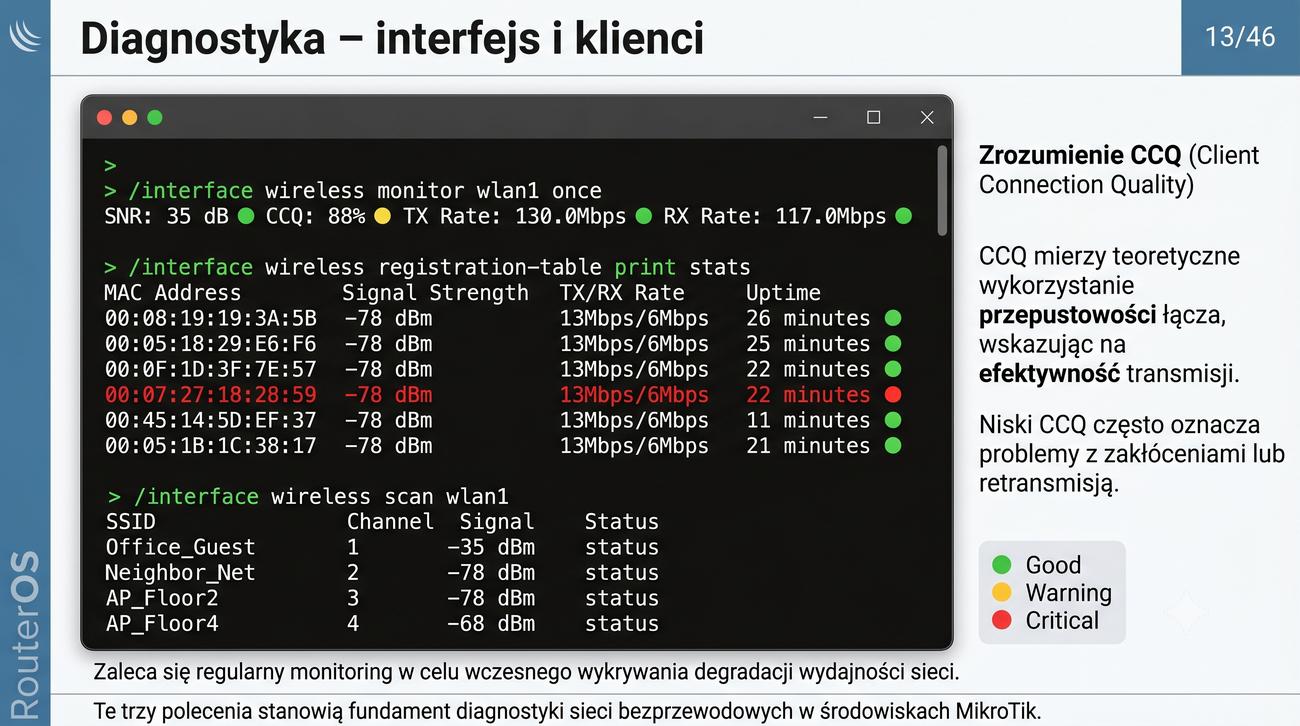

Monitorowanie interfejsu radiowego w czasie rzeczywistym jest niezbędne do oceny jakości łącza bezprzewodowego i szybkiego wykrywania problemów. Komenda monitor wyświetla między innymi stosunek sygnału do szumu (SNR), wskaźnik CCQ (Client Connection Quality) oraz aktualne szybkości transmisji TX i RX. CCQ jest szczególnie istotny, ponieważ informuje o procentowym wykorzystaniu teoretycznej przepustowości łącza przez rzeczywisty ruch.

Tablica rejestracji (registration-table) zawiera listę wszystkich klientów aktualnie podłączonych do danego interfejsu wraz z danymi statystycznymi. Administrator może sprawdzić adres MAC każdego klienta, siłę sygnału, czas od momentu asocjacji oraz ilość przesłanych i odebranych danych. Jest to podstawowe narzędzie do identyfikacji klientów generujących nadmierny ruch lub doświadczających problemów z łącznością.

Regularne monitorowanie tych parametrów pozwala na wczesne wykrywanie degradacji wydajności sieci, zanim zacznie ona wpływać na komfort pracy użytkowników. W dużych instalacjach warto wdrożyć zautomatyzowane systemy zbierające te dane i generujące alarmy przy przekroczeniu ustalonych progów.

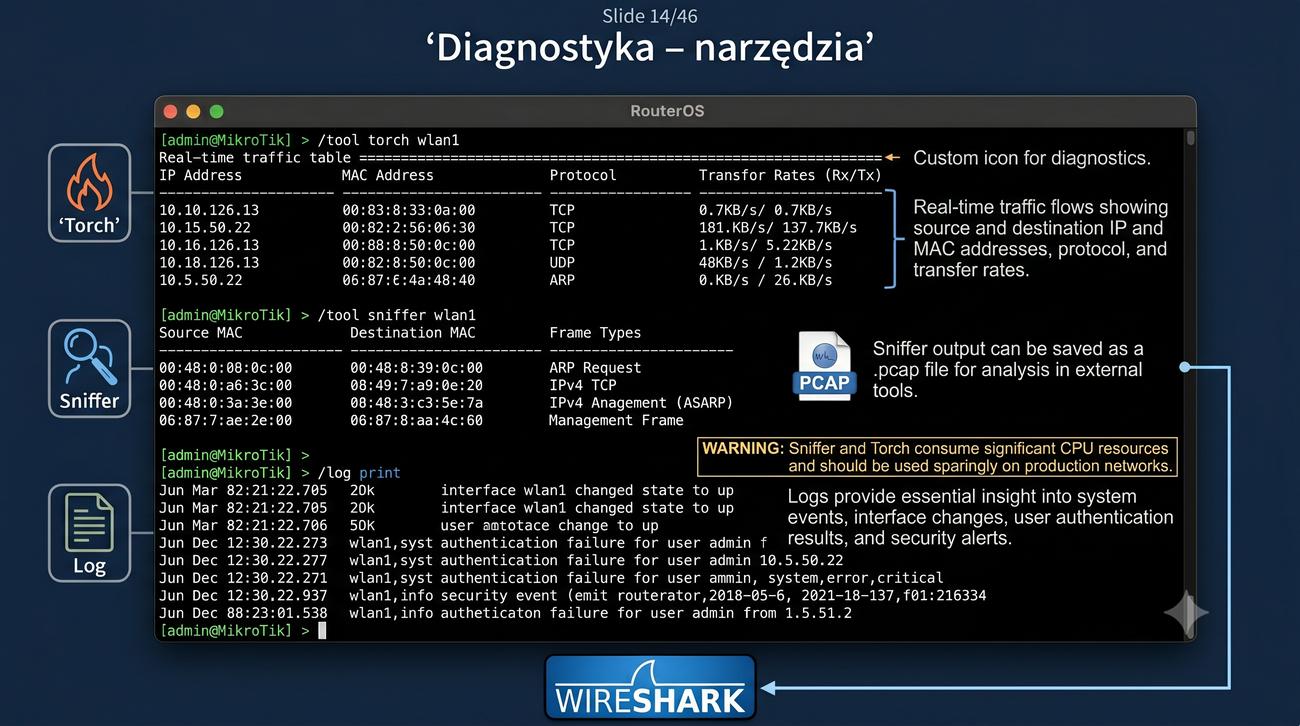

Zaawansowane narzędzia diagnostyczne dostępne w RouterOS pozwalają na szczegółową analizę ruchu sieciowego bez konieczności stosowania zewnętrznych urządzeń. Narzędzie Torch działa jak monitor ruchu sieciowego, wyświetlając w czasie rzeczywistym pakiety przechodzące przez wybrany interfejs wraz z informacjami o adresach IP, portach TCP/UDP i szybkości transmisji. Jest to nieocenione narzędzie podczas lokalizacji źródeł nadmiernego ruchu lub ataków sieciowych.

Sniffer w RouterOS może przechwytywać pakiety i zapisywać je w formacie PCAP, który można później analizować w programie Wireshark. Jest to szczególnie przydatne przy diagnozowaniu problemów z protokołami wyższych warstw lub przy badaniu niepoprawnego zachowania aplikacji sieciowych. Sniffer obsługuje filtry umożliwiające wybiórcze przechwytywanie pakietów według adresów MAC, IP, portów lub protokołów.

Log systemowy rejestruje zdarzenia związane z działaniem urządzenia, w tym zmiany stanu interfejsów, błędy uwierzytelniania, próby nieautoryzowanego dostępu i inne zdarzenia krytyczne. Regularny przegląd logów powinien być standardową procedurą w codziennej pracy administratora sieci.

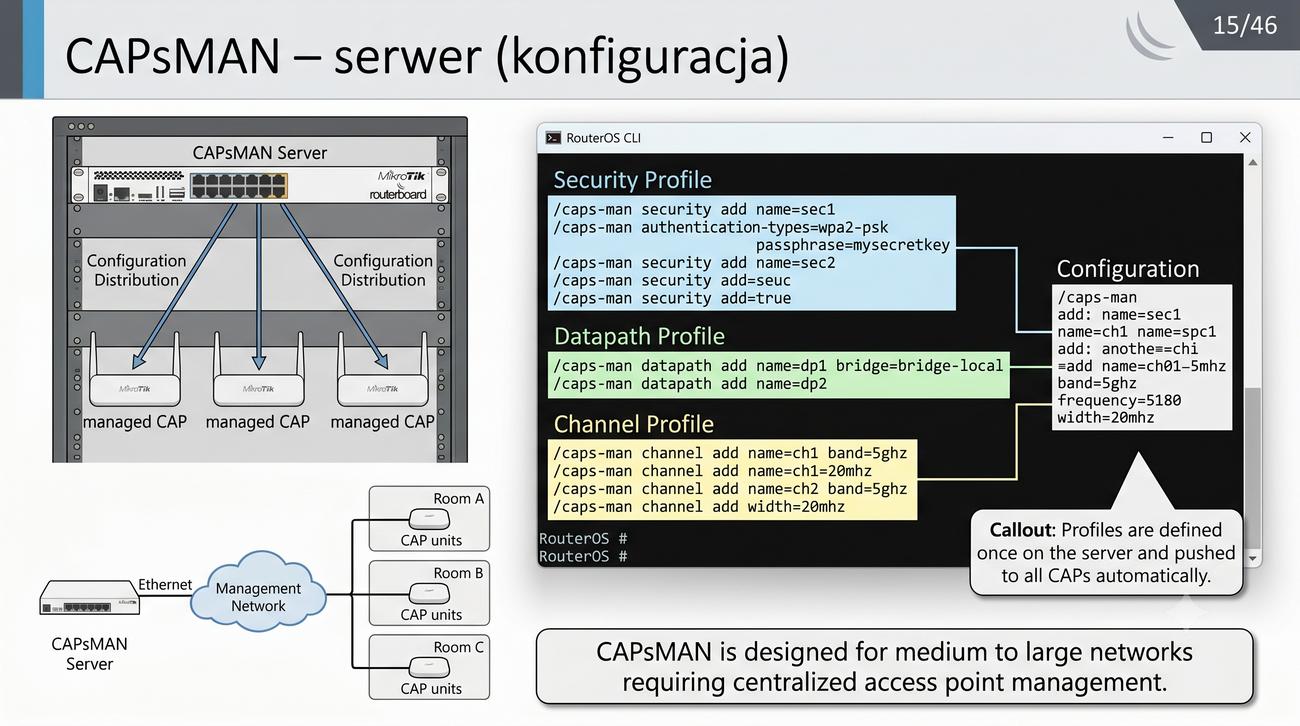

CAPsMAN (Controlled Access Point system MANager) to zaawansowane narzędzie do centralnego zarządzania wieloma punktami dostępowymi MikroTik z jednego urządzenia pełniącego rolę serwera. Rozwiązanie to jest przeznaczone dla średnich i dużych sieci, gdzie ręczna konfiguracja każdego AP byłaby niepraktyczna i podatna na błędy. Serwer CAPsMAN przechowuje profile konfiguracyjne, które są automatycznie dystrybuowane do wszystkich zarządzanych punktów dostępowych (CAP).

Architektura CAPsMAN opiera się na modelu klient-serwer, gdzie serwer definiuje konfiguracje, a klienci (CAP) pobierają je automatycznie po nawiązaniu połączenia. Profile konfiguracyjne pozwalają na scentralizowane zarządzanie takimi parametrami jak SSID, zabezpieczenia, kanały VLAN i ustawienia QoS. Dzięki temu administrator może zmienić konfigurację całej sieci poprzez modyfikację jednego profilu na serwerze, bez konieczności logowania się do każdego AP z osobna.

CAPsMAN obsługuje również funkcję automatycznego wykrywania CAP w sieci lokalnej, co znacząco upraszcza proces wdrażania nowych punktów dostępowych. Po fizycznym podłączeniu CAP do sieci i włączeniu trybu klienta, urządzenie samo odnajduje serwer i pobiera odpowiednią konfigurację na podstawie reguł provisioning.

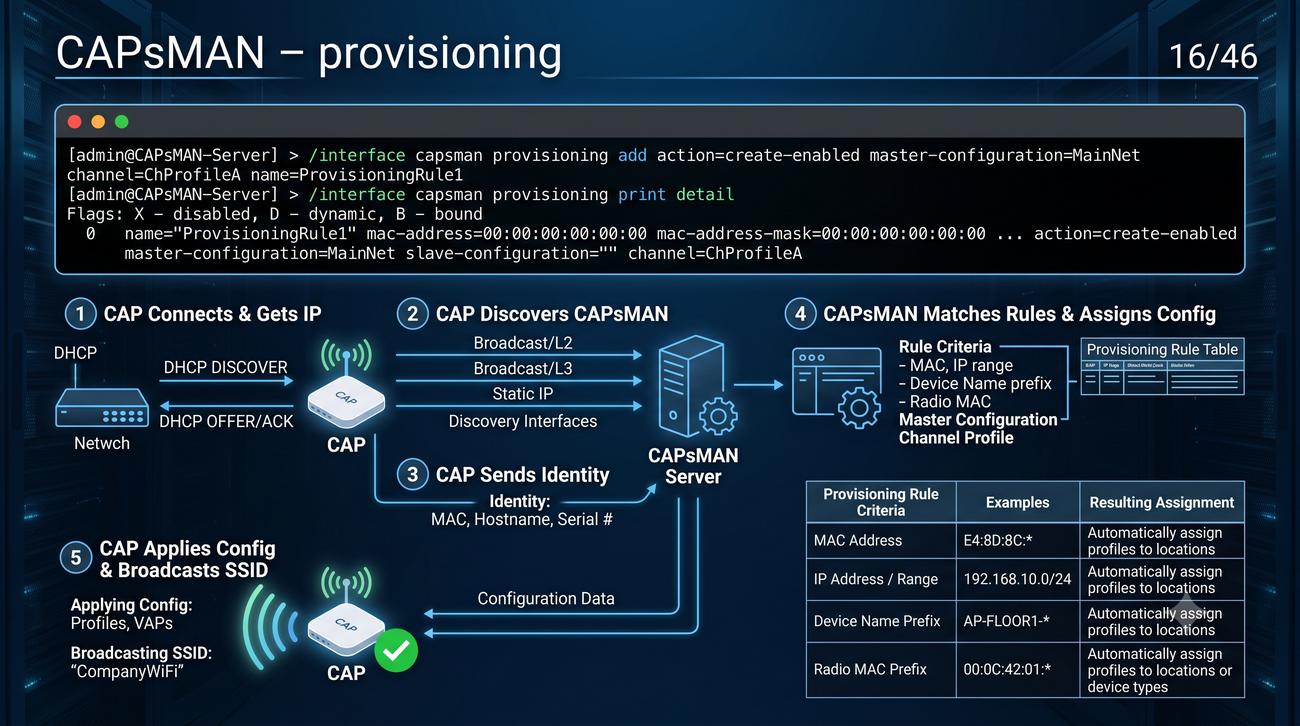

Provisioning w CAPsMAN to mechanizm pozwalający na automatyczne przydzielanie konfiguracji do punktów dostępowych na podstawie zdefiniowanych reguł. Dzięki temu administrator nie musi ręcznie przypisywać każdego CAP do konkretnego profilu – wystarczy, że zdefiniuje reguły dopasowujące, a system sam zadba o resztę. Reguły te mogą bazować na adresie MAC, adresie IP, nazwie urządzenia lub innych atrybutach.

Mechanizm provisioning znacząco upraszcza skalowanie sieci – dodanie nowego punktu dostępowego sprowadza się do podłączenia go do sieci i włączenia trybu CAP. Resztą zarządza serwer CAPsMAN, który automatycznie przypisze odpowiednią konfigurację radiową, kanał i profil bezpieczeństwa. Jest to szczególnie cenne w sieciach liczących kilkadziesiąt lub kilkaset punktów dostępowych, gdzie ręczna konfiguracja każdego z nich byłaby niezwykle czasochłonna.

Podczas projektowania reguł provisioning warto przewidzieć różne scenariusze konfiguracyjne dla różnych lokalizacji lub typów urządzeń. Na przykład AP na korytarzach mogą mieć inną moc transmisji niż AP w salach konferencyjnych, co można osiągnąć poprzez przypisanie różnych profili w regułach provisioning.

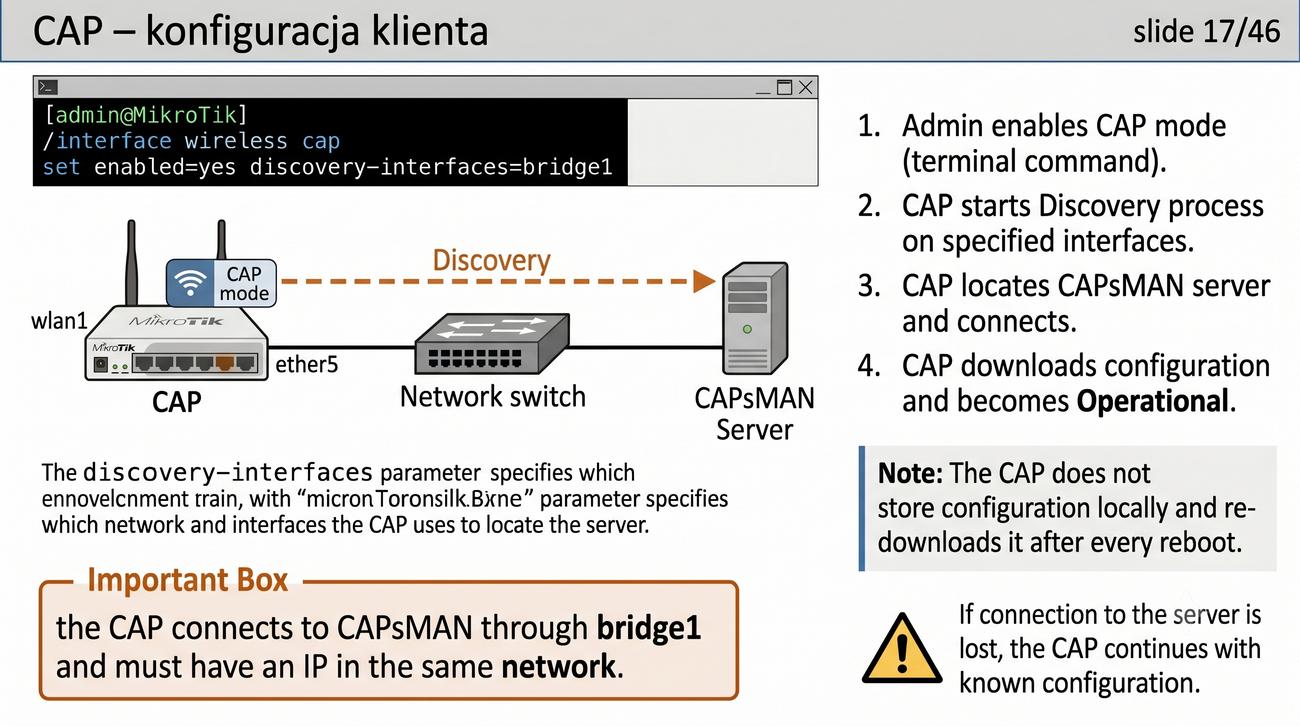

Włączenie trybu CAP na punkcie dostępowym MikroTik powoduje, że urządzenie przestaje działać autonomicznie i staje się klientem serwera CAPsMAN. Proces przejścia w tryb CAP jest odwracalny – administrator w każdej chwili może wyłączyć ten tryb i przywrócić urządzeniu samodzielną konfigurację. Parametr discovery-interfaces wskazuje, przez które interfejsy CAP ma nasłuchiwać odpowiedzi od serwera CAPsMAN.

Po nawiązaniu połączenia z serwerem, CAP pobiera od niego pełną konfigurację interfejsów radiowych, włączając w to SSID, zabezpieczenia, kanały i moc transmisji. Co ważne, CAP nie przechowuje tej konfiguracji lokalnie – każdorazowo po restarcie urządzenia pobiera ją ponownie z serwera. Zapewnia to spójność konfiguracji w całej sieci i zapobiega sytuacjom, w którym nieaktualna konfiguracja na jednym z AP powoduje problemy z łącznością.

Należy zadbać o to, aby CAP miał stały adres IP i niezmienną trasę do serwera CAPsMAN. W przypadku utraty łączności z serwerem, CAP kontynuuje działanie z ostatnią odebraną konfiguracją, co zapewnia ciągłość działania sieci nawet podczas awarii serwera.

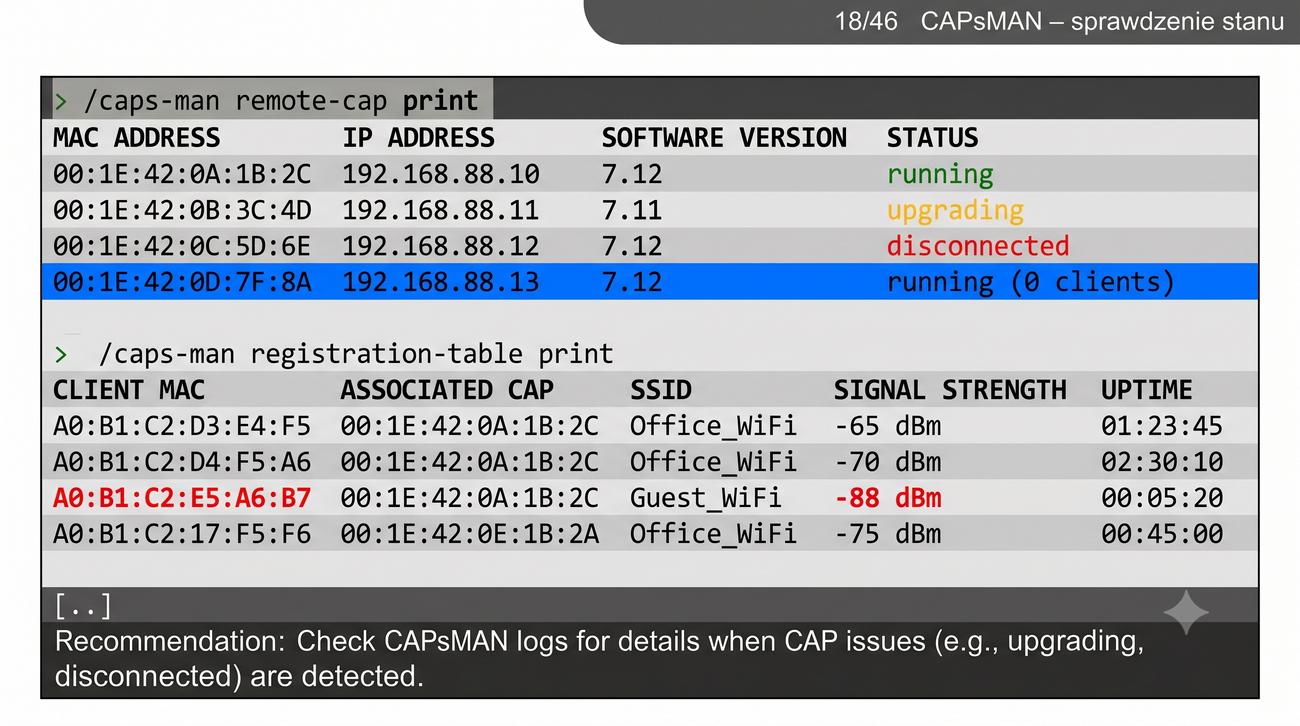

Monitorowanie stanu systemu CAPsMAN jest kluczowe dla zapewnienia ciągłości działania zarządzanej sieci bezprzewodowej. Komenda remote-cap print wyświetla listę wszystkich punktów dostępowych zarejestrowanych na serwerze wraz z ich statusem połączenia. Administrator może na bieżąco sprawdzać, które CAP są aktywne, które mają problemy z łącznością, oraz jakie wersje oprogramowania zainstalowano na poszczególnych urządzeniach.

Tablica rejestracji CAPsMAN to rozszerzona wersja registration-table znanej z pojedynczego AP, agregująca informacje o wszystkich klientach podłączonych do wszystkich zarządzanych punktów dostępowych. Dzięki temu administrator ma w jednym miejscu pełny obraz obciążenia sieci i może szybko zidentyfikować AP, do którego podłączeni są klienci o słabym sygnale. Jest to szczególnie przydatne przy optymalizacji rozmieszczenia punktów dostępowych i ustawień mocy transmisji.

W przypadku wykrycia problemów z danym CAP warto sprawdzić logi zdarzeń na serwerze CAPsMAN, które rejestrują momenty nawiązywania i zrywania połączeń z poszczególnymi punktami dostępowymi. Systematyczny przegląd tych informacji pozwala na szybkie reagowanie na potencjalne problemy.

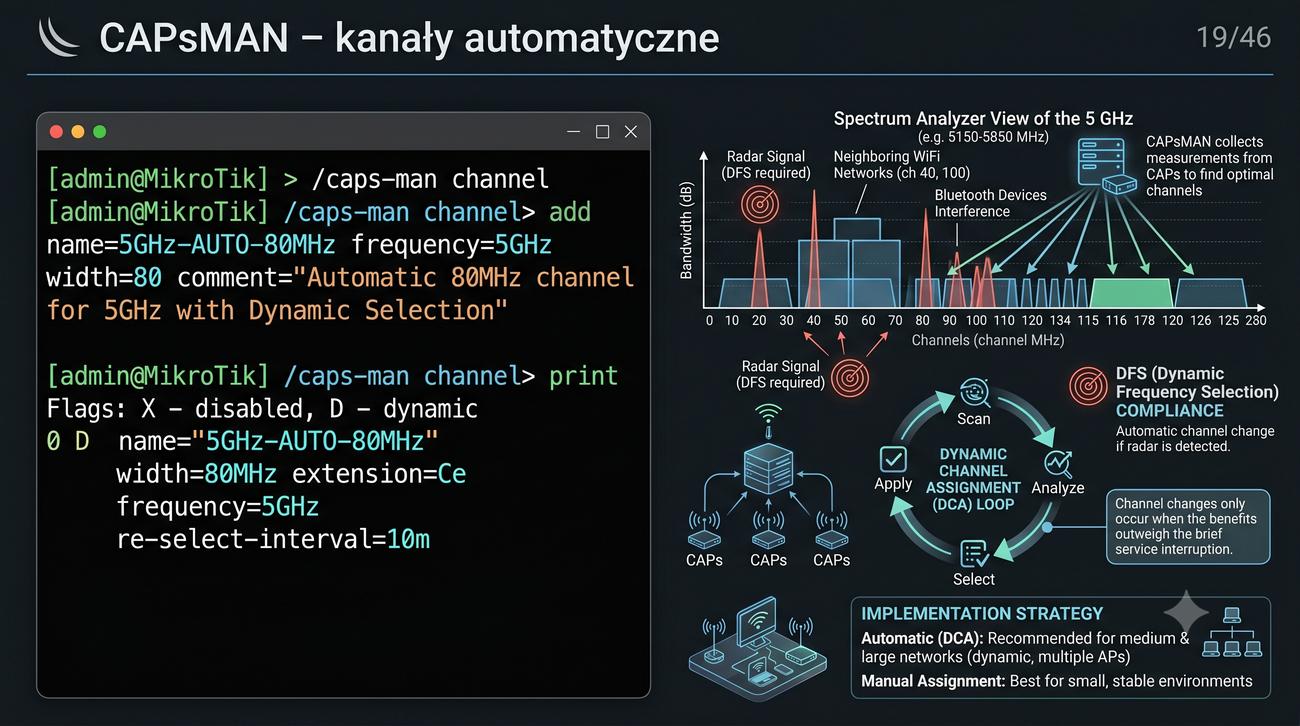

Automatyczny wybór kanału przez CAPsMAN to funkcja znacząco ułatwiająca zarządzanie siecią w zmieniającym się środowisku radiowym. Gdy w konfiguracji kanału nie określono konkretnej częstotliwości, serwer analizuje poziom interferencji na wszystkich dostępnych kanałach i dla każdego CAP wybiera ten, który zapewnia najlepszą jakość transmisji. Jest to szczególnie ważne w środowiskach biurowych, gdzie codziennie pojawiają się i znikają nowe sieci WiFi sąsiadów.

Mechanizm automatycznego wyboru kanału działa cyklicznie, co oznacza, że serwer regularnie skanuje otoczenie radiowe i w razie potrzeby może zmienić kanał dla konkretnego CAP. Zmiana kanału następuje jednak tylko wtedy, gdy korzyści z przejścia na inny kanał przewyższają koszty chwilowej przerwy w działaniu. CAPsMAN uwzględnia również wymogi regulacyjne dotyczące kanałów DFS (Dynamic Frequency Selection), unikając częstotliwości zajętych przez radary.

W praktyce zaleca się stosowanie automatycznego wyboru kanałów w sieciach średniej wielkości, gdzie ręczne zarządzanie każdym AP byłoby zbyt czasochłonne. W małych sieciach domowych lub w stabilnych środowiskach radiowych można z powodzeniem stosować przydział ręczny, który daje pełną kontrolę nad widmem.

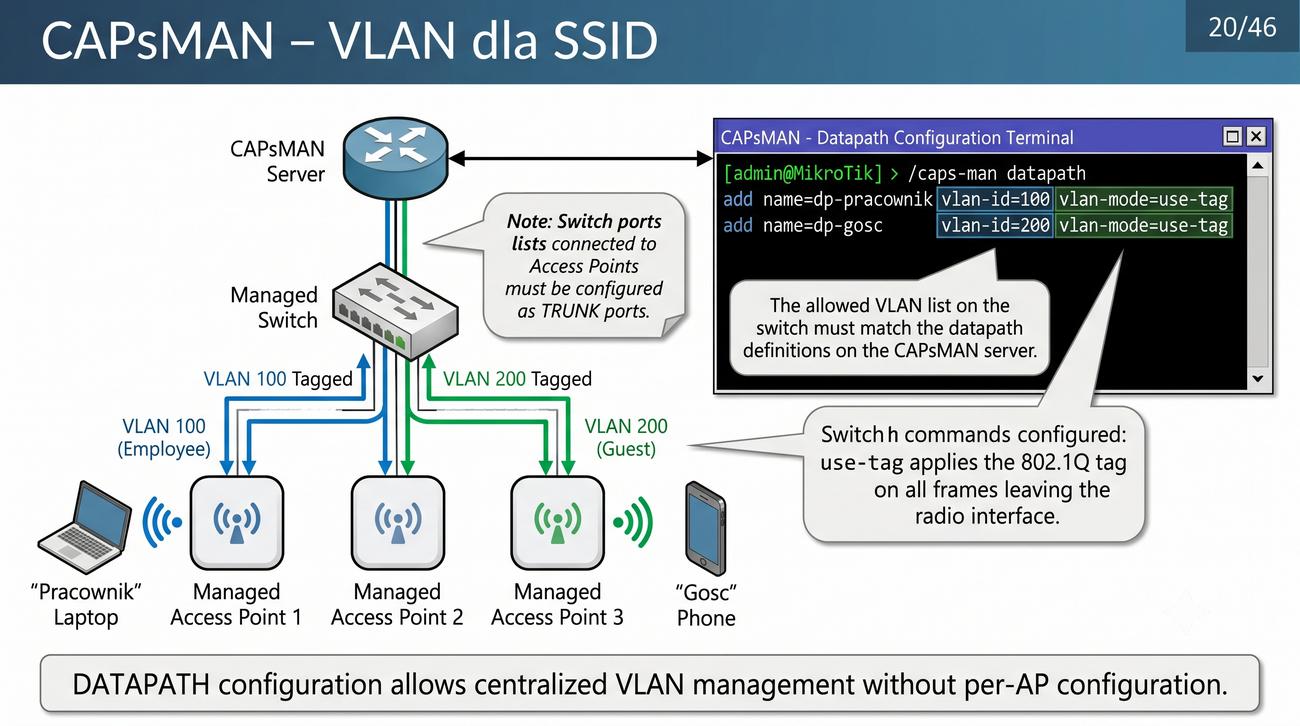

Separacja ruchu za pomocą VLAN w CAPsMAN pozwala na logiczne wydzielenie różnych kategorii użytkowników w ramach jednej infrastruktury fizycznej. Każdy datapath definiuje, w jaki sposób ramki klientów są oznaczane tagami VLAN na poziomie mostu, co umożliwia routowanie ruchu do różnych sieci wirtualnych na przełączniku nadrzędnym. Jest to standardowe rozwiązanie w sieciach korporacyjnych, gdzie wymagane jest rozdzielenie ruchu gości, pracowników i urządzeń IoT.

Parametr vlan-mode przyjmuje wartość use-tag, co oznacza, że wszystkie ramki wychodzące z interfejsu radiowego są oznaczane odpowiednim tagiem VLAN przed przekazaniem do sieci przewodowej. Alternatywnie można skonfigurować tryb use-service-tag lub brak tagowania, w zależności od wymagań architektonicznych. Dzięki scentralizowanemu zarządzaniu datapath w CAPsMAN, zmiana przypisania VLAN dla danego SSID wymaga modyfikacji jedynie na serwerze, a nie na każdym AP z osobna.

Należy pamiętać, że skuteczność separacji VLAN zależy również od prawidłowej konfiguracji przełączników sieciowych, do których podłączone są punkty dostępowe. Porty przełącznika powinny być skonfigurowane jako trunk z odpowiednią listą dozwolonych VLAN, aby tagi nie zostały odrzucone na drodze do rutera.

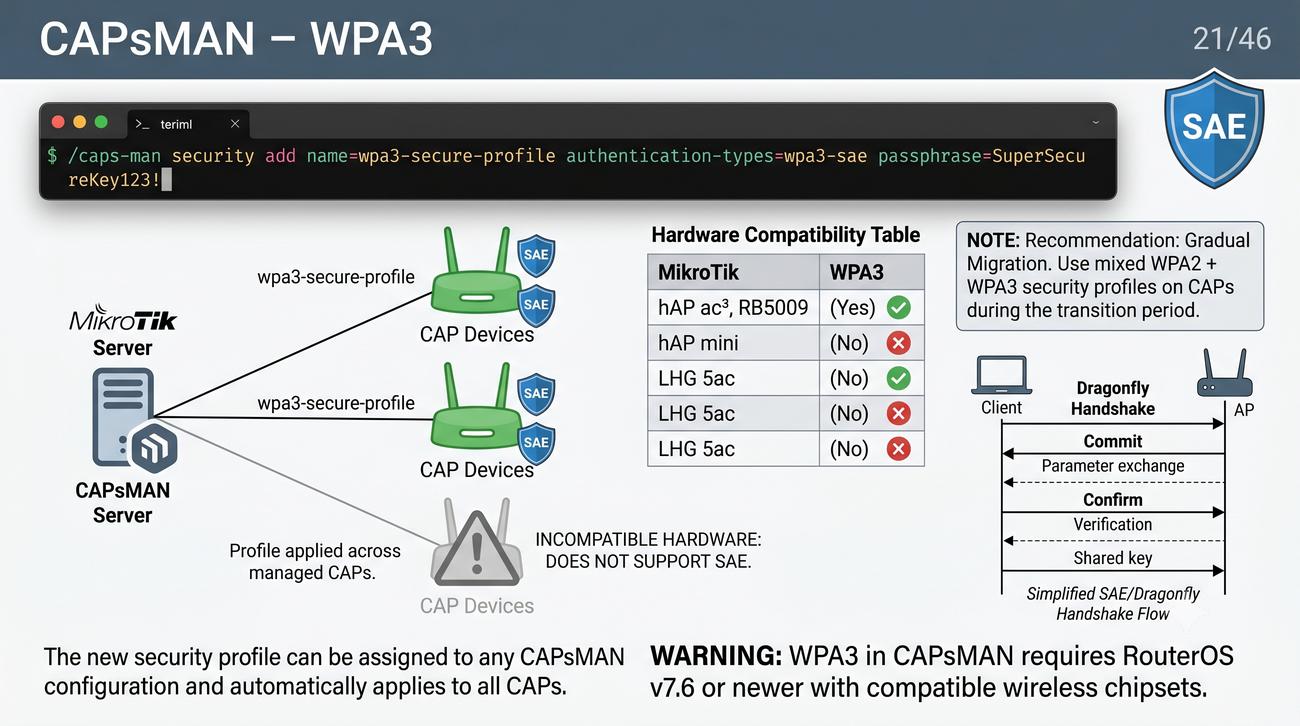

Wdrożenie WPA3 w środowisku CAPsMAN pozwala na scentralizowane zarządzanie najnowszym standardem bezpieczeństwa na wszystkich zarządzanych punktach dostępowych. Profil bezpieczeństwa sec-wpa3 definiuje uwierzytelnianie SAE oraz hasło dostępu, a następnie jest przypisywany do konfiguracji CAPsMAN, która automatycznie aplikuje go na wszystkich podłączonych CAP. Dzięki temu administrator nie musi konfigurować WPA3 osobno na każdym urządzeniu.

Należy jednak pamiętać, że obsługa WPA3 po stronie CAPsMAN wymaga zgodności sprzętowej wszystkich zarządzanych punktów dostępowych. Starsze modele urządzeń MikroTik mogą nie obsługiwać SAE, co uniemożliwi im zastosowanie profilu z WPA3. W takiej sytuacji można rozważyć stopniową migrację, pozostawiając starsze AP z WPA2, a nowsze wyposażając w WPA3.

CAPsMAN umożliwia również współistnienie różnych profili bezpieczeństwa w ramach jednej sieci, co pozwala na obsługę klientów zarówno z WPA2, jak i WPA3 w okresie przejściowym. Jest to szczególnie przydatne w środowiskach, gdzie wymiana wszystkich urządzeń klienckich na kompatybilne z WPA3 musi nastąpić stopniowo.

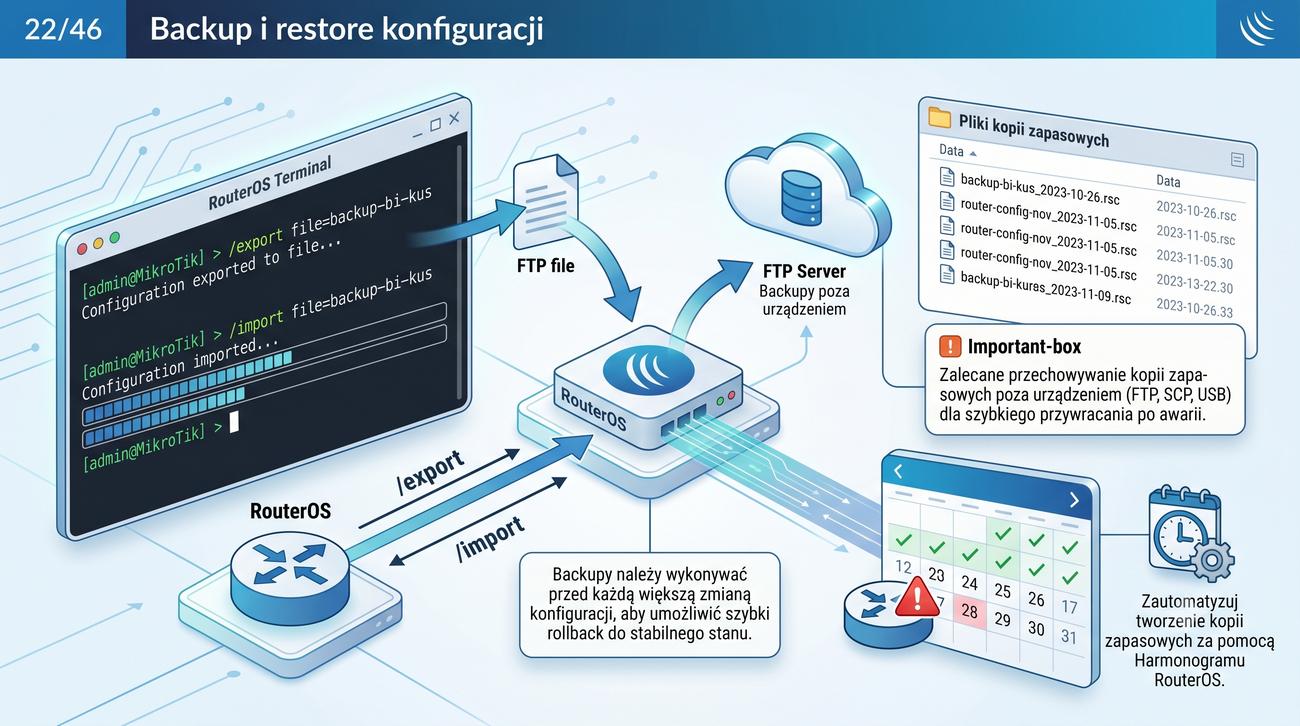

Regularne wykonywanie backupu konfiguracji urządzeń sieciowych jest podstawową zasadą administracji, której lekceważenie może prowadzić do poważnych konsekwencji w przypadku awarii. Komenda /export w RouterOS generuje plik tekstowy zawierający wszystkie polecenia niezbędne do odtworzenia bieżącej konfiguracji urządzenia. Plik ten można następnie przechowywać na serwerze FTP, SCP lub lokalnie na komputerze administratora.

Import konfiguracji za pomocą komendy /import pozwala na szybkie przywrócenie ustawień po wymianie uszkodzonego urządzenia lub po przypadkowym skasowaniu konfiguracji. Warto jednak pamiętać, że zaimportowana konfiguracja nadpisuje bieżące ustawienia, dlatego przed wykonaniem importu należy upewnić się, że plik backupu jest aktualny i kompletny. Backup powinien być wykonywany przed każdą większą zmianą konfiguracji, aby w razie problemów można było szybko wrócić do stabilnego stanu.

W środowiskach produkcyjnych zaleca się automatyzację procesu backupu za pomocą skryptów wykonywanych cyklicznie przez scheduler RouterOS. Kopie zapasowe należy przechowywać w co najmniej dwóch różnych lokalizacjach, aby zabezpieczyć się przed utratą danych w wyniku awarii sprzętu lub błędu ludzkiego.

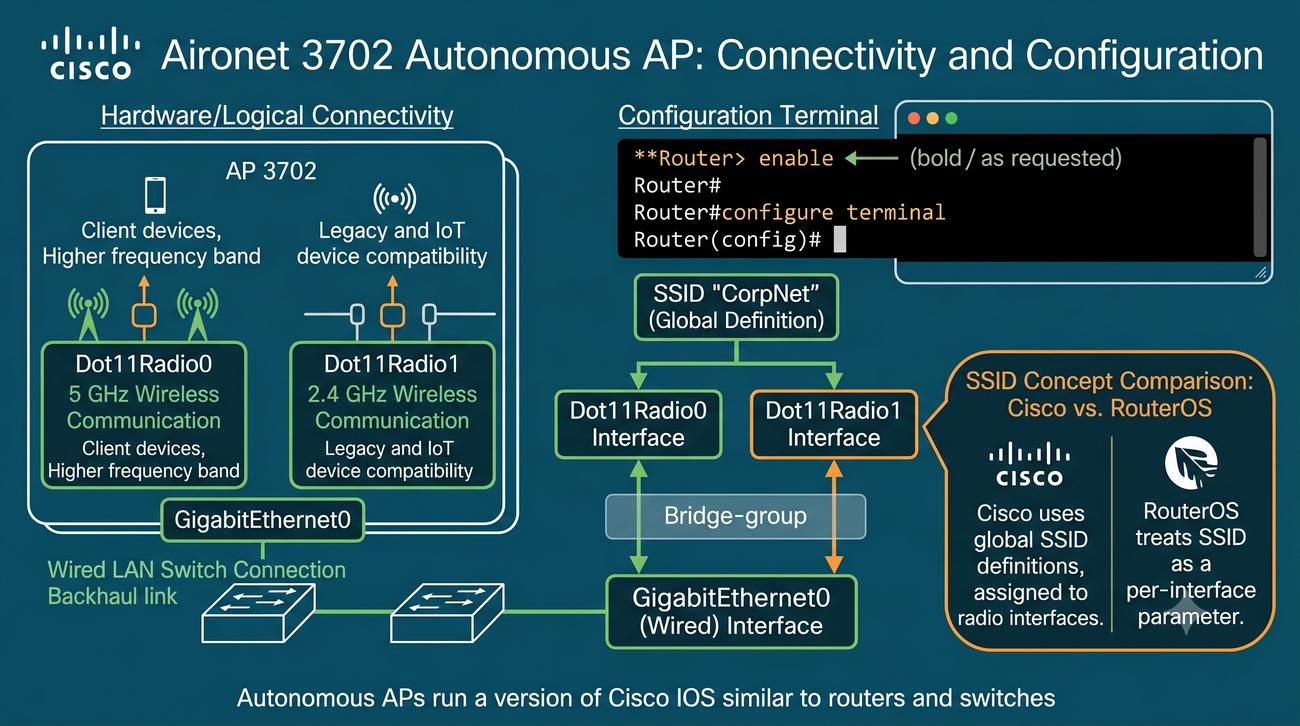

Architektura interfejsów w autonomicznych punktach dostępowych Cisco znacząco różni się od tej znanej z RouterOS. Interfejs Dot11Radio jest bezpośrednim odpowiednikiem interfejsu bezprzewodowego i odpowiada za transmisję ramek 802.11 na warstwie fizycznej. Każdy AP Cisco może posiadać jeden lub dwa takie interfejsy (dla pasm 2,4 GHz i 5 GHz), w zależności od modelu i wersji sprzętowej.

Interfejs GigabitEthernet pełni rolę szyny komunikacyjnej z siecią przewodową i podobnie jak w RouterOS wymaga pomostowania z interfejsem radiowym. Pomostowanie realizowane jest za pomocą grupy mostu (bridge-group), która łączy oba interfejsy w jedną logiczną domenę transmisyjną. Definicja SSID w Cisco IOS odbywa się w konfiguracji globalnej za pomocą polecenia dot11 ssid, a nie na poziomie interfejsu jak w RouterOS.

Różnica w filozofii konfiguracji między tymi dwoma systemami polega na tym, że Cisco IOS używa modelu zbliżonego do konfiguracji routerów i przełączników, gdzie najpierw tworzy się obiekty globalne (SSID), a następnie przypisuje je do interfejsów. RouterOS z kolei traktuje SSID jako parametr interfejsu, co jest bardziej intuicyjne dla początkujących administratorów.

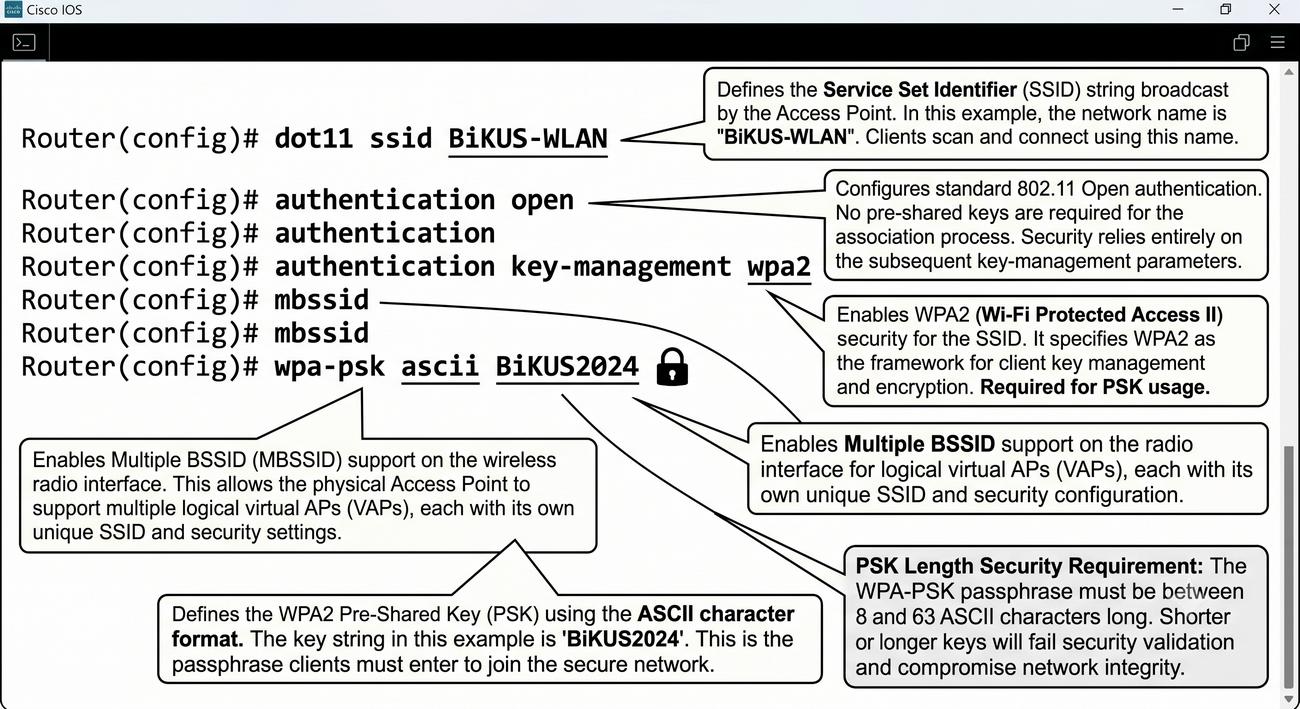

Definicja SSID w Cisco IOS za pomocą polecenia dot11 ssid to pierwszy krok w konfiguracji punktu dostępowego. W bloku konfiguracyjnym SSID określa się metodę uwierzytelniania, zarządzanie kluczami oraz hasło PSK. Parametr authentication open informuje, że AP akceptuje otwarte żądania asocjacji, co jest standardem w sieciach WiFi i nie należy go mylić z brakiem zabezpieczeń – uwierzytelnianie otwarta dotyczy jedynie warstwy łącza, a właściwe uwierzytelnienie odbywa się później w ramach protokołu WPA2.

Komenda authentication key-management wpa2 określa, że używany będzie protokół WPA2 z zarządzaniem kluczami opartym na PSK. W przypadku WPA2-Enterprise zamiast PSK używa się serwera RADIUS, a parametr key-management przyjmuje wartość wpa2 dot1x. Opcja mbssid włącza obsługę wielu SSID na jednym interfejsie, co jest odpowiednikiem Virtual AP w RouterOS i pozwala na tworzenie oddzielnych sieci dla różnych grup użytkowników.

Hasło PSK (Pre-Shared Key) może być podane w formacie ASCII lub heksadecymalnym. Format ASCII jest wygodniejszy przy ręcznym wpisywaniu, natomiast hexadecymalny jest często używany w skryptach automatyzujących konfigurację. Długość klucza PSK powinna wynosić od 8 do 63 znaków ASCII.

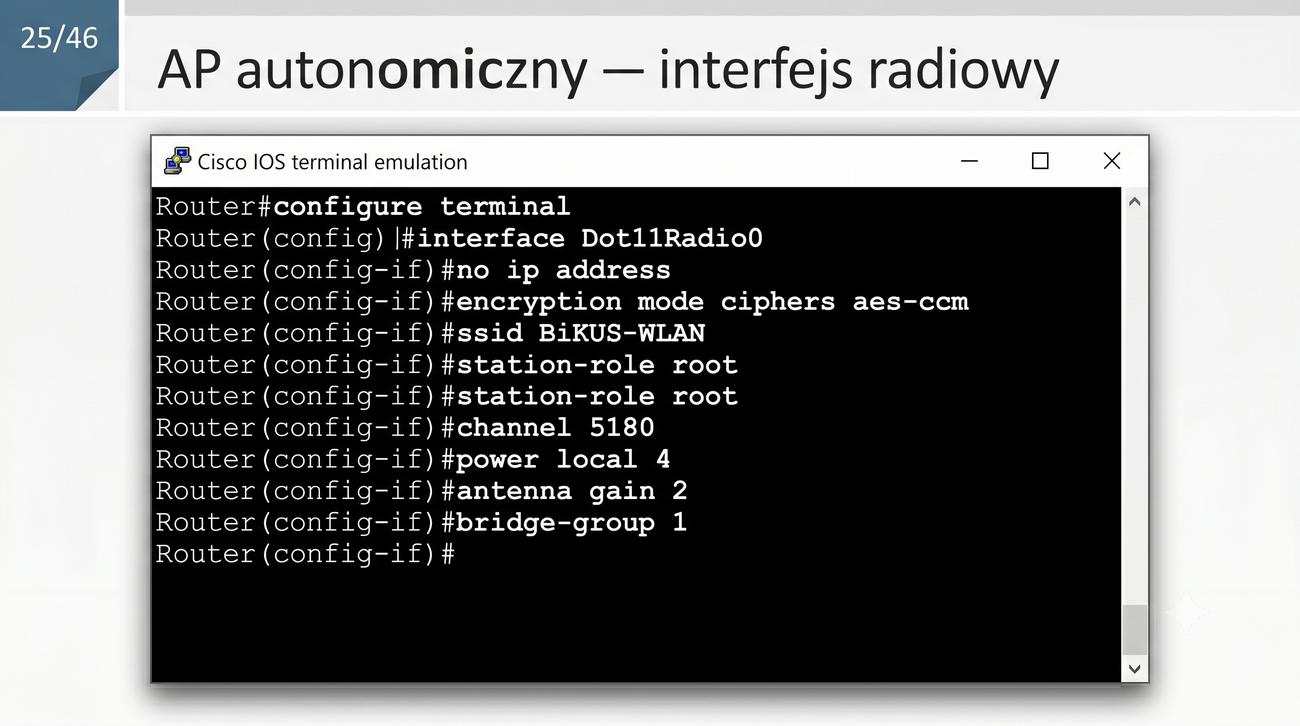

Interfejs Dot11Radio0 to serce punktu dostępowego Cisco, które odpowiada za nadawanie i odbieranie ramek 802.11. Konfiguracja tego interfejsu obejmuje szereg parametrów wpływających na działanie sieci bezprzewodowej, takich jak kanał, moc transmisji, zysk anteny oraz rola stacji. W przeciwieństwie do RouterOS, w którym wszystkie parametry ustawia się w jednym miejscu, Cisco IOS wymaga oddzielnej konfiguracji interfejsu radiowego od definicji SSID.

Parametr station-role root określa, że AP działa jako główny punkt dostępowy obsługujący klientów. Wartość alternate może być używana w trybie wzmacniacza (repeater), a non-root w przypadku konfiguracji klienckiej. Szyfrowanie AES-CCMP jest obecnie standardem w sieciach WPA2 i WPA3, zapewniając silne zabezpieczenie danych na poziomie warstwy łącza przy użyciu algorytmu AES w trybie CCM.

Bridge-group łączy interfejs radiowy z mostem, który musi być również skonfigurowany na interfejsie Ethernet. Wartość liczbowa grupy mostu (w tym przypadku 1) musi być zgodna na obu interfejsach, aby pomostowanie działało poprawnie. AP Cisco autonomiczny może obsługiwać wiele grup mostu, co pozwala na logiczne wydzielenie różnych sieci VLAN.

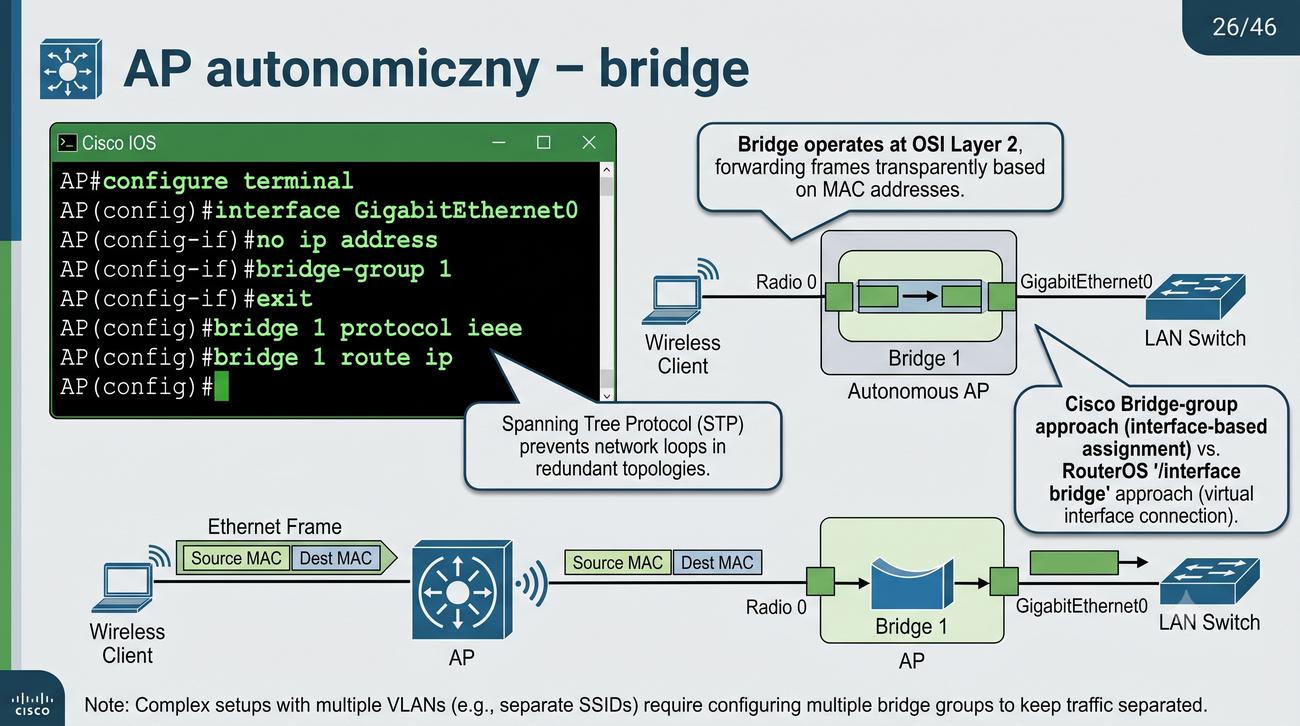

Pomostowanie (bridging) między interfejsem radiowym a przewodowym jest kluczowym elementem konfiguracji autonomicznego punktu dostępowego Cisco. Most działa na warstwie drugiej modelu OSI, przezroczyście przekazując ramki Ethernet między klientami WiFi a siecią LAN bez modyfikacji ich zawartości. Dzięki temu urządzenia podłączone do sieci przewodowej i bezprzewodowej znajdują się w tej samej domenie rozgłoszeniowej i mogą komunikować się bezpośrednio.

Parametr bridge 1 protocol ieee określa, że most korzysta z protokołu IEEE 802.1D (Spanning Tree Protocol), który zapobiega powstawaniu pętli w topologii sieci. Jest to szczególnie ważne w środowiskach, gdzie istnieje wiele równoległych ścieżek transmisyjnych, które mogłyby prowadzić do namnażania ramek i przeciążenia sieci. Opcja bridge 1 route ip pozwala na przypisanie adresu IP do interfejsu mostu, co umożliwia zarządzanie AP przez sieć.

W przypadku bardziej zaawansowanych konfiguracji z wieloma SSID i VLAN, każdemu wirtualnemu interfejsowi można przypisać inną grupę mostu, co pozwala na segregację ruchu na poziomie warstwy drugiej. Jest to jednak bardziej skomplikowane niż w RouterOS, gdzie wystarczy dodać parametr vlan-id na wirtualnym interfejsie.

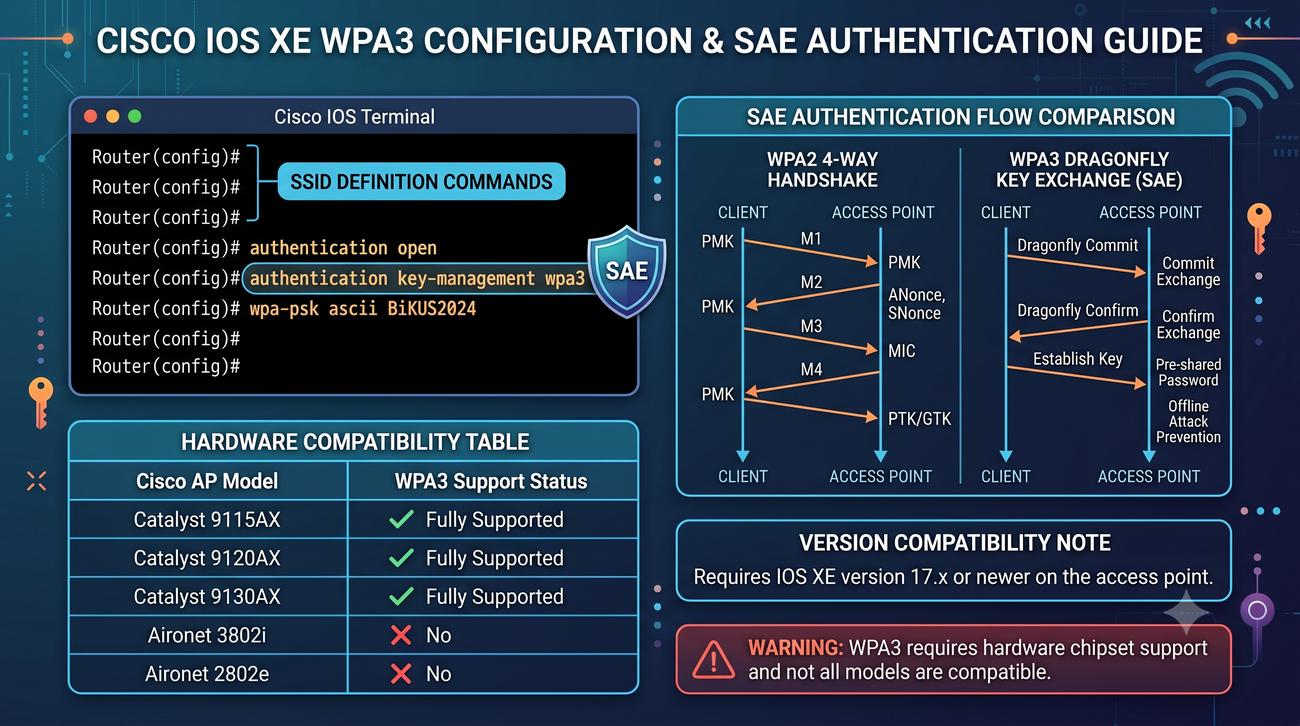

Wdrożenie WPA3 na autonomicznym punkcie dostępowym Cisco wymaga odpowiedniej wersji oprogramowania IOS XE. W przeciwieństwie do RouterOS, gdzie WPA3 konfiguruje się w profilu bezpieczeństwa, w Cisco IOS zmiana sprowadza się do zastąpienia parametru key-management wpa2 przez wpa3 w definicji SSID. Mechanizm SAE (Simultaneous Authentication of Equals) automatycznie zastępuje wówczas tradycyjny 4-Way Handshake.

Należy jednak mieć świadomość ograniczeń sprzętowych – nie wszystkie modele AP Cisco obsługują WPA3, nawet po aktualizacji oprogramowania. Starsze chipsety radiowe, takie jak te oparte na AR5212 czy AR9220, nie posiadają sprzętowego wsparcia dla algorytmów kryptograficznych wymaganych przez SAE. Przed planowaniem migracji do WPA3 należy sprawdzić specyfikację techniczną posiadanego sprzętu w dokumentacji producenta.

WPA3 w Cisco IOS obsługuje również tryb Enterprise z użyciem serwera RADIUS, co pozwala na uwierzytelnianie użytkowników za pomocą nazwy i hasła lub certyfikatów. Jest to szczególnie istotne w środowiskach korporacyjnych, gdzie wymagane jest ścisłe kontrolowanie dostępu do sieci i audytowanie aktywności użytkowników.

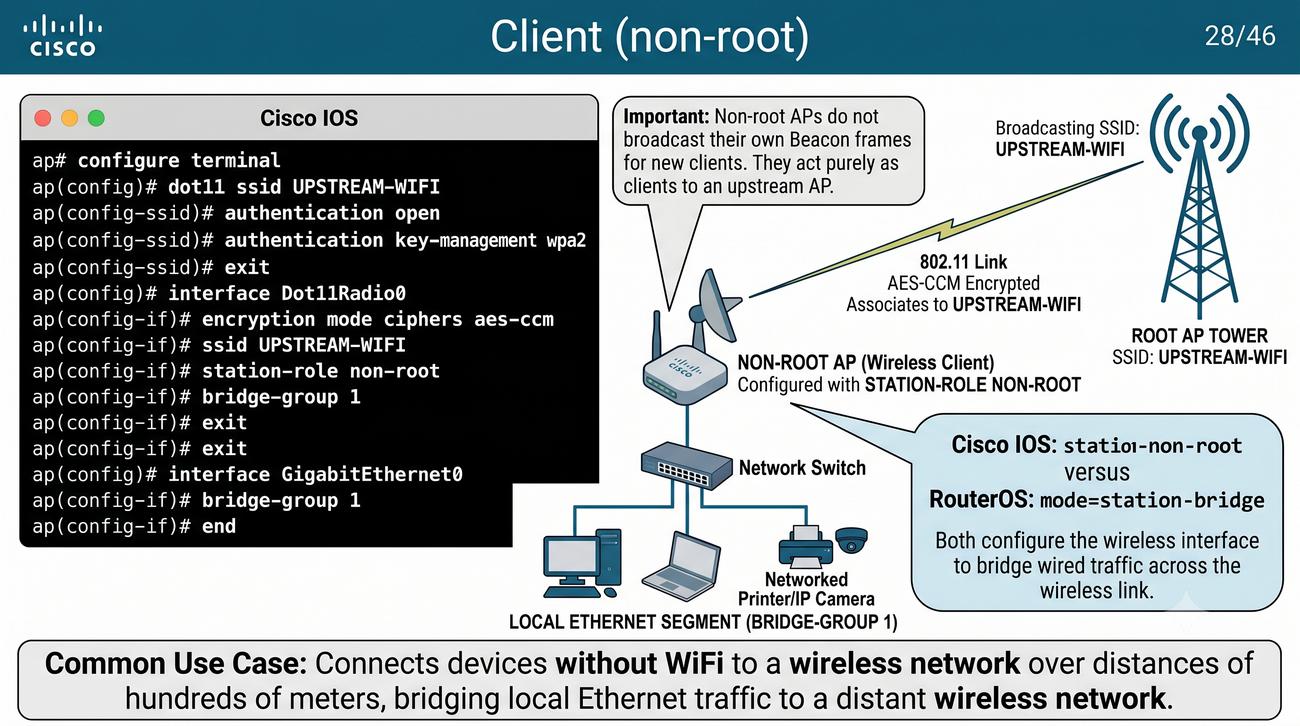

Tryb non-root w Cisco IOS pozwala na wykorzystanie punktu dostępowego jako klienta sieci bezprzewodowej. W tym trybie AP łączy się z innym AP działającym w trybie root i może pomostować ruch z podłączonej do niego sieci przewodowej do sieci bezprzewodowej nadrzędnego AP. Jest to odpowiednik trybu station-bridge w RouterOS, choć implementacja w Cisco IOS różni się szczegółami składni.

Konfiguracja klienta Cisco wymaga ustawienia parametru station-role non-root na interfejsie Dot11Radio oraz wskazania SSID docelowej sieci. AP w trybie non-root nie nadaje własnych ramek Beacon dla nowych klientów, lecz wyłącznie nasłuchuje ramek nadawanych przez root AP. Po nawiązaniu połączenia, cały ruch z interfejsu Ethernet jest przekazywany przez interfejs radiowy do sieci nadrzędnej, podobnie jak w przypadku mostu.

Rozwiązanie to jest często stosowane w sytuacjach, gdy trzeba podłączyć do sieci urządzenia nieposiadające interfejsu WiFi, znajdujące się w lokalizacji, do której nie można doprowadzić kabla Ethernet. W połączeniu z antenami kierunkowymi można w ten sposób budować łącza bezprzewodowe na odległość kilkuset metrów.

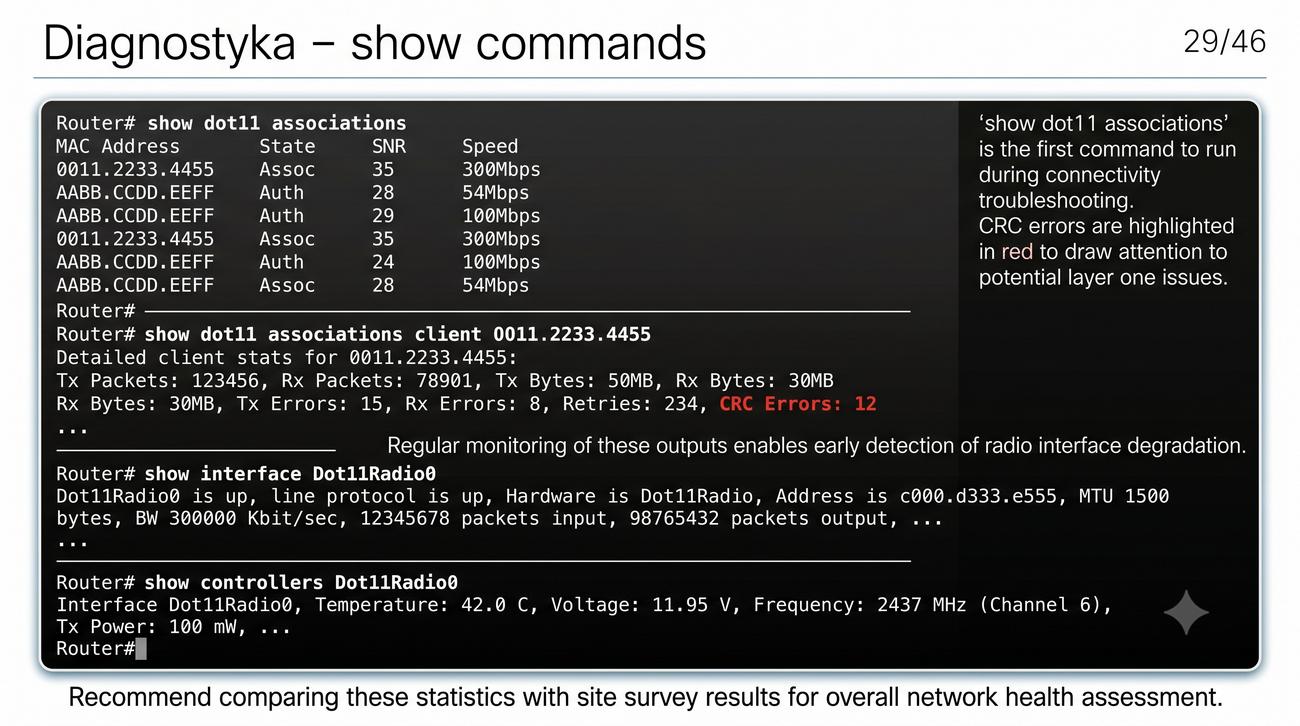

Komendy show w Cisco IOS stanowią podstawowe narzędzie diagnostyczne dla każdego administratora sieci. Polecenie show dot11 associations wyświetla listę wszystkich klientów aktualnie podłączonych do interfejsu radiowego wraz z adresem MAC, stanem asocjacji oraz poziomem sygnału. Jest to pierwsze polecenie, które należy wykonać podczas diagnozowania problemów z łącznością klientów.

Szczegółowe informacje o każdym kliencie można uzyskać za pomocą show dot11 associations client, które pokazuje dodatkowe parametry, takie jak szybkość transmisji, liczba przepuszczonych pakietów i ewentualne błędy. Komenda show interface Dot11Radio0 dostarcza informacji o stanie interfejsu radiowego, w tym o liczbie wysłanych i odebranych ramek, błędach CRC oraz kolizjach. Z kolei show controllers Dot11Radio0 ujawnia parametry sprzętowe radia, takie jak temperatura, napięcie zasilania i ustawienia kanału.

Regularne monitorowanie tych statystyk pozwala na wczesne wykrywanie problemów z interfejsem radiowym, takich jak nadmierne przekłamania ramek spowodowane zakłóceniami lub uszkodzeniem anteny. Warto również porównywać te dane z wynikami skanowania otoczenia radiowego w celu oceny ogólnej kondycji sieci.

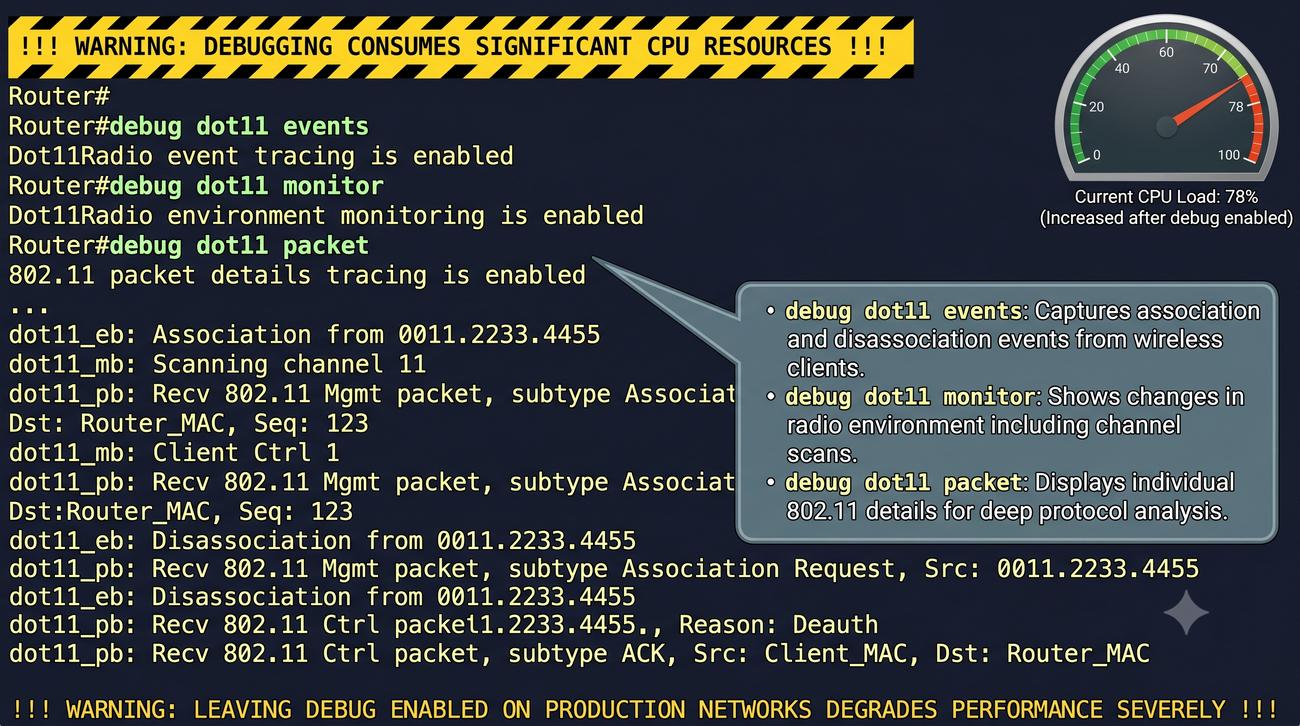

Debugowanie w Cisco IOS jest potężnym, ale wymagającym ostrożności narzędziem. Polecenia debug włączają szczegółowe logowanie zdarzeń związanych z wybranym komponentem systemu, co pozwala na dokładne prześledzenie przebiegu poszczególnych procesów. W kontekście sieci WLAN debug dot11 events rejestruje zdarzenia asocjacji i disasocjacji klientów, debug dot11 monitor pokazuje zmiany w otoczeniu radiowym, a debug dot11 packet analizuje poszczególne pakiety 802.11.

Należy jednak pamiętać, że włączenie debugowania znacząco obciąża procesor urządzenia, szczególnie w sieciach o dużym natężeniu ruchu. W skrajnych przypadkach może to doprowadzić do przekroczenia mocy obliczeniowej AP i utraty łączności z siecią. Z tego powodu debugowania należy używać wyłącznie w oknach konserwacyjnych i przez ograniczony czas niezbędny do zdiagnozowania problemu.

Po zakończeniu debugowania konieczne jest wyłączenie wszystkich funkcji debug za pomocą polecenia undebug all. Pozostawienie włączonego debugowania w działającej sieci produkcyjnej jest jednym z najczęstszych błędów popełnianych przez początkujących administratorów, który może prowadzić do poważnych problemów z wydajnością.

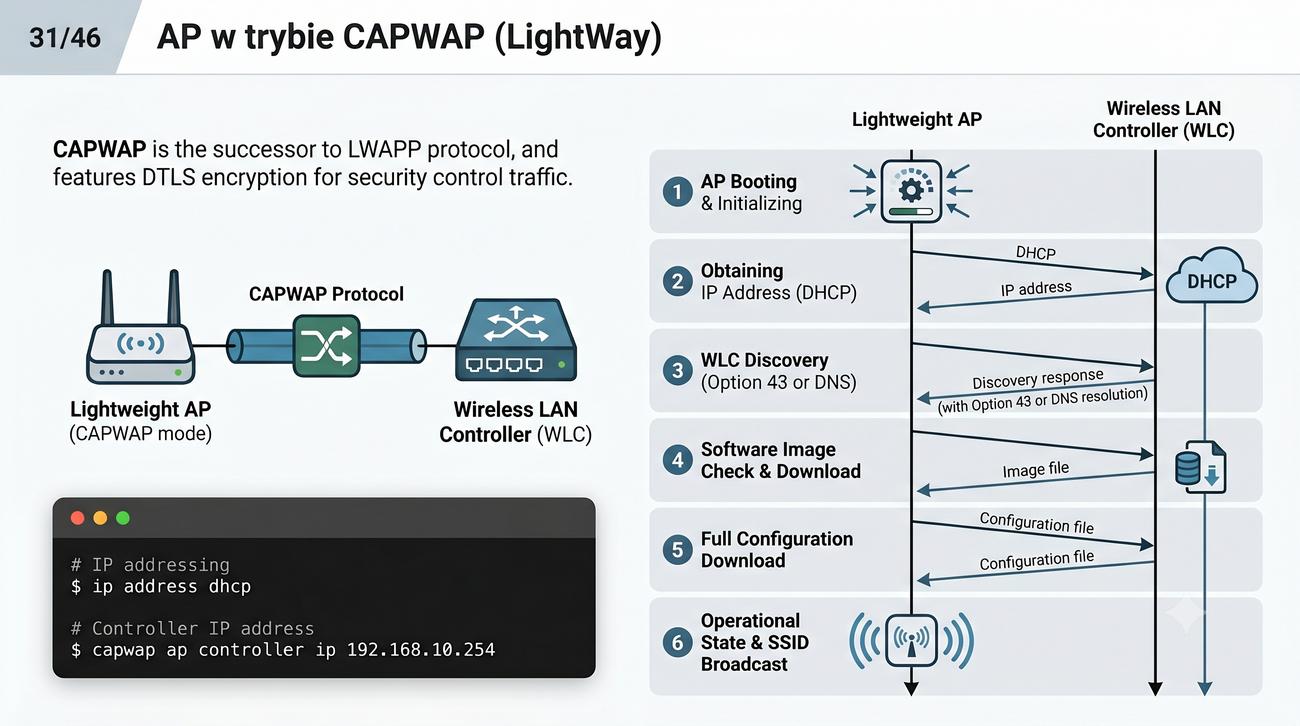

Tryb CAPWAP (Control And Provisioning of Wireless Access Points) to protokół używany przez Cisco do komunikacji między lekkimi punktami dostępowymi (Lightweight AP) a kontrolerem WLC. W tym trybie AP jest urządzeniem typu thin client, które nie przechowuje lokalnie konfiguracji ani nie podejmuje samodzielnie decyzji o przekazywaniu ruchu. Wszystkie decyzje dotyczące zarządzania siecią są podejmowane centralnie przez kontroler WLC.

AP w trybie CAPWAP po uruchomieniu uzyskuje adres IP z serwera DHCP, a następnie próbuje nawiązać połączenie z kontrolerem WLC. Adres WLC może być skonfigurowany statycznie na AP lub dostarczony przez opcję DHCP 43. Jeśli AP nie może połączyć się z WLC, przechodzi w tryb awaryjny i kontynuuje próby połączenia w pętli. Po pomyślnym nawiązaniu połączenia AP pobiera z WLC obraz systemu operacyjnego i konfigurację.

Protokół CAPWAP jest następcą starszego protokołu LWAPP (Lightweight Access Point Protocol) i oferuje lepsze zabezpieczenia transmisji między AP a WLC za pomocą szyfrowania DTLS. Ruch danych klientów może być tunelowany do kontrolera (centralny forwarding) lub przekazywany lokalnie (FlexConnect), w zależności od konfiguracji.

FlexConnect to technologia Cisco umożliwiająca lokalne przekazywanie ruchu klientów na punkcie dostępowym przy jednoczesnym centralnym zarządzaniu przez kontroler WLC. Rozwiązanie to jest przeznaczone przede wszystkim dla oddziałów firm (branch offices), gdzie łącze WAN do centrali ma ograniczoną przepustowość i tunelowanie całego ruchu do WLC byłoby nieefektywne.

W trybie FlexConnect AP samodzielnie obsługuje ruch danych klientów, przekazując go lokalnie do sieci przewodowej na podstawie skonfigurowanych VLAN. Tylko ruch zarządzający i kontrolny jest tunelowany do WLC, co znacząco redukuje obciążenie łącza WAN. AP przechowuje lokalną kopię konfiguracji, co pozwala mu na kontynuowanie działania nawet w przypadku utraty łączności z WLC. Jest to kluczowa zaleta w porównaniu z trybem CAPWAP, gdzie AP jest całkowicie zależny od kontrolera.

FlexConnect obsługuje również funkcję lokalnego uwierzytelniania klientów oraz oddzielanie ruchu dla poszczególnych VLAN. Administrator może zdefiniować, które SSID mają być obsługiwane lokalnie, a które mają tunelować ruch do WLC. Dzięki temu można elastycznie dostosować architekturę sieci do potrzeb biznesowych i topologii łączy WAN.

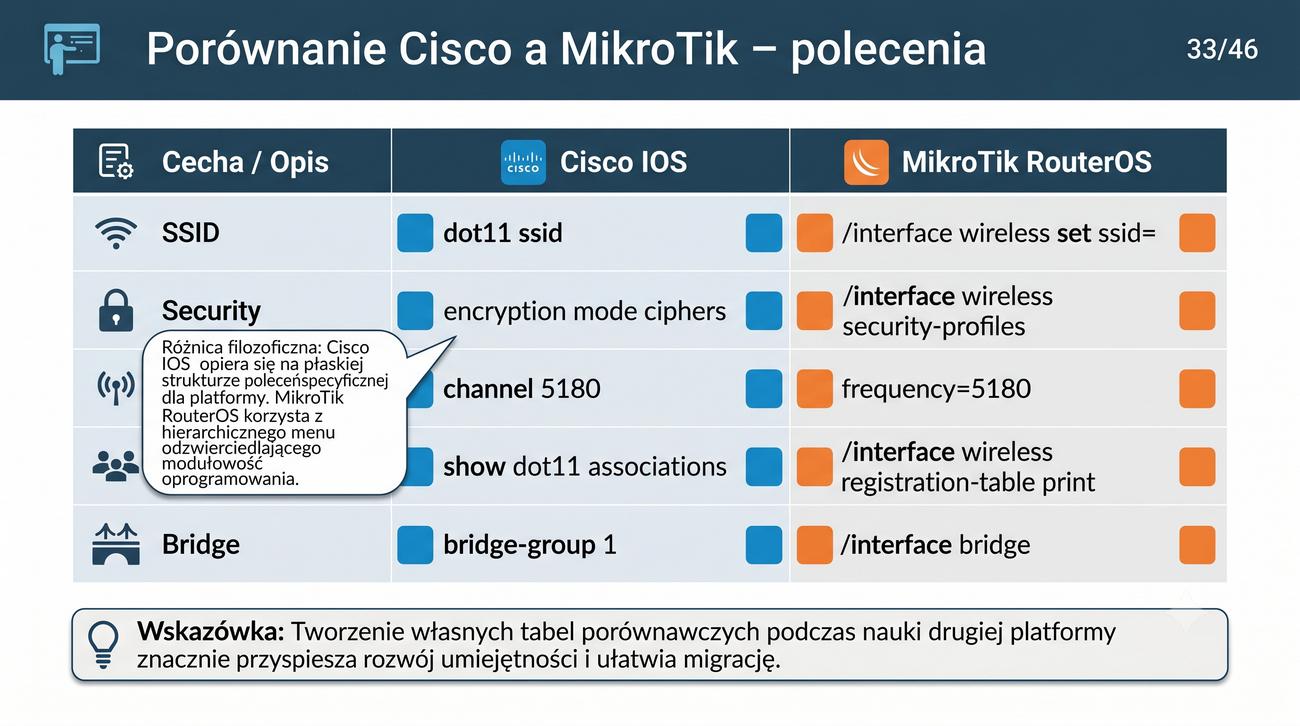

Porównanie składni poleceń między Cisco IOS a RouterOS ma na celu ułatwienie administratorom przejścia między tymi dwoma platformami. Mimo że oba systemy realizują te same funkcje, różnice w składni są znaczące i mogą być źródłem frustracji dla osób przyzwyczajonych do jednego interfejsu. Na przykład, podczas gdy Cisco używa osobnych poleceń do definiowania SSID (dot11 ssid) i przypisywania go do interfejsu, RouterOS łączy te czynności w jednym poleceniu set na interfejsie.

Różnice te wynikają z odmiennej filozofii projektowej obu systemów. Cisco IOS wyewoluował z systemów operatorskich przeznaczonych dla dużych sieci korporacyjnych, gdzie priorytetem była stabilność i jednoznaczność konfiguracji. RouterOS z kolei został zaprojektowany z myślą o elastyczności i niskiej cenie, co przejawia się w bardziej zwięzłej i często mniej rygorystycznej składni. Znajomość obu podejść jest niezwykle cenna w pracy administratora, który często musi utrzymywać heterogeniczne środowiska sieciowe.

Tworzenie tabel porównawczych, takiej jak przedstawiona na slajdzie, to skuteczna metoda nauki nowego systemu dla osób znających już jeden interfejs CLI. Warto samodzielnie uzupełniać taką tabelę o kolejne funkcje w miarę zdobywania doświadczenia z obiema platformami.

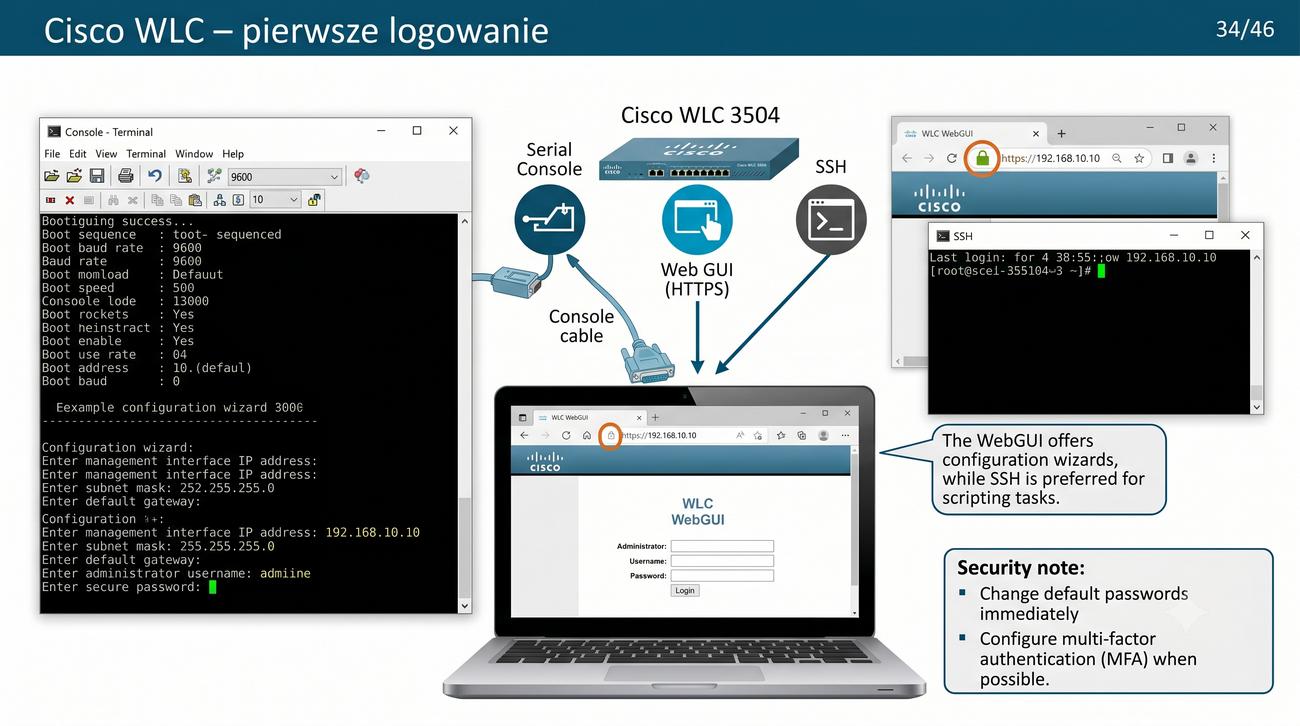

Pierwsze logowanie do kontrolera Wireless LAN Controller (WLC) Cisco jest momentem krytycznym w procesie wdrażania zarządzanej sieci WiFi. Ze względów bezpieczeństwa kontroler nie ma domyślnie skonfigurowanego adresu IP ani haseł – wszystko to musi zostać ustawione podczas inicjalnej konfiguracji przez port szeregowy. Konsola szeregowa pracuje z parametrami 9600 bodów, 8 bitów danych, 1 bit stopu, bez parzystości (9600 8N1), które są standardem w urządzeniach Cisco.

Po skonfigurowaniu adresu IP interfejsu zarządzającego (management interface) administrator może korzystać z interfejsu webowego dostępnego przez protokół HTTPS lub z powłoki SSH. Interfejs webowy WLC jest rozbudowany i oferuje kreatory konfiguracyjne ułatwiające tworzenie sieci WLAN oraz zarządzanie AP. Powłoka SSH jest preferowana przez zaawansowanych użytkowników ze względu na możliwość skryptowania powtarzalnych zadań.

Podczas pierwszego logowania należy bezwzględnie zmienić domyślne hasła dostępu oraz skonfigurować mechanizmy uwierzytelniania wieloskładnikowego, jeśli kontroler na to pozwala. WLC przechowuje logi wszystkich prób logowania, co umożliwia audyt bezpieczeństwa i wykrywanie nieautoryzowanych prób dostępu do interfejsu zarządzającego.

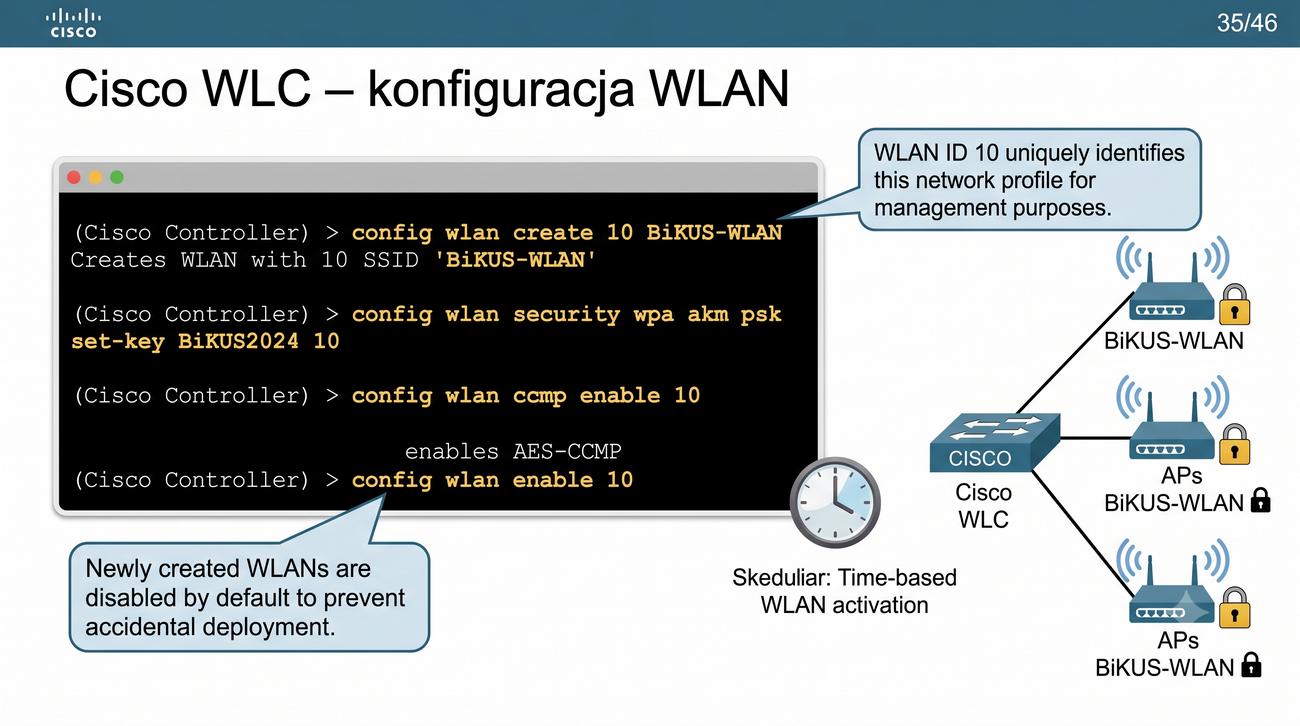

Tworzenie sieci WLAN na kontrolerze Cisco WLC rozpoczyna się od wygenerowania profilu o unikalnym identyfikatorze numerycznym. Każda sieć WLAN może być wielokrotnie używana przez różne grupy AP, co pozwala na scentralizowane zarządzanie wieloma lokalizacjami. W przeciwieństwie do autonomicznych AP, gdzie każdy SSID konfiguruje się osobno, w architekturze z WLC konfiguracja jest definiowana raz i automatycznie dystrybuowana do wszystkich przypisanych AP.

Zabezpieczenia WLAN na WLC konfiguruje się za pomocą oddzielnych poleceń dla uwierzytelniania i szyfrowania. Polecenie config wlan security wpa akm psk set-key ustawia klucz PSK dla WPA2, a config wlan ccmp enable włącza szyfrowanie AES-CCMP. WLC obsługuje również zaawansowane tryby uwierzytelniania, takie jak 802.1X z RADIUS, oraz różne kombinacje protokołów WPA, WPA2 i WPA3.

Po zakończeniu konfiguracji sieć WLAN musi zostać jawnie włączona za pomocą komendy config wlan enable. Domyślnie nowo utworzone sieci WLAN są wyłączone, co zapobiega przypadkowemu uruchomieniu nie w pełni skonfigurowanego SSID w środowisku produkcyjnym. WLC umożliwia również harmonogramowanie włączania i wyłączania WLAN według określonego grafiku.

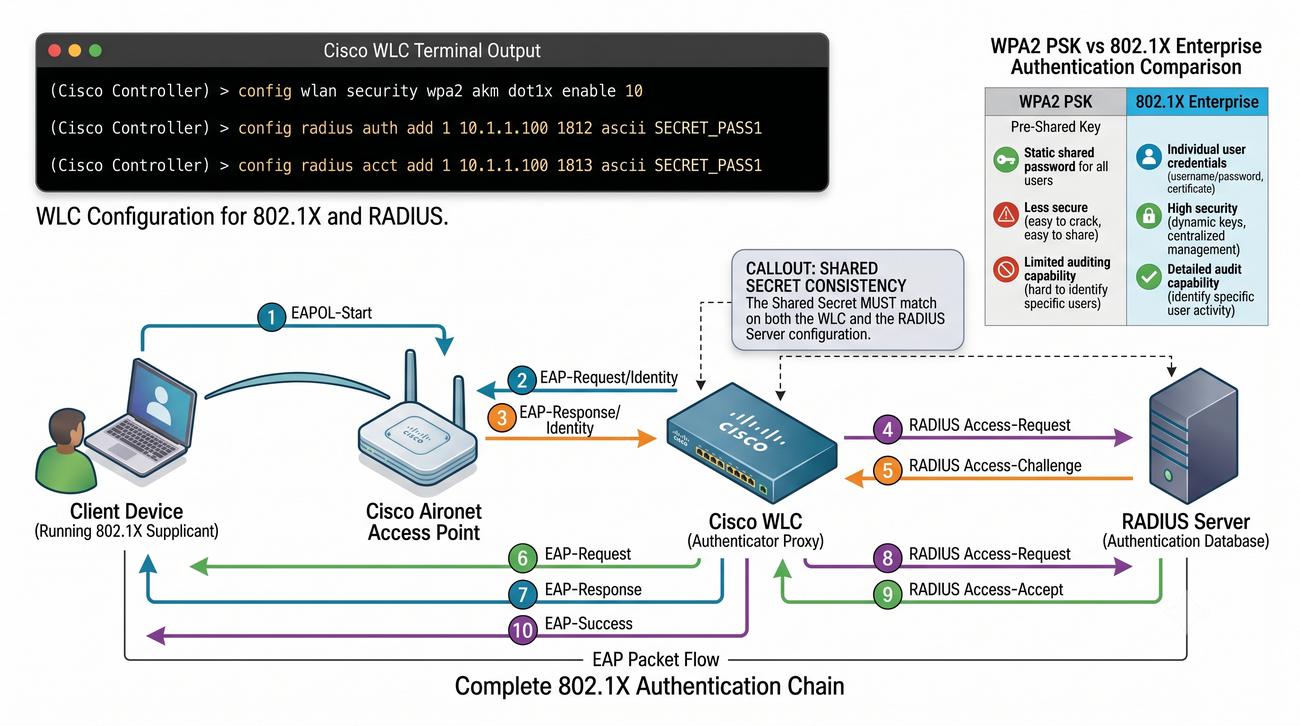

Uwierzytelnianie 802.1X w sieciach WLAN to mechanizm oparty na architekturze klient-suplikant-authenticator-serwer RADIUS, który zapewnia znacznie wyższy poziom bezpieczeństwa niż PSK. W modelu tym każdy użytkownik posiada własne poświadczenia (nazwa i hasło lub certyfikat), co umożliwia indywidualną kontrolę dostępu oraz szczegółowe audytowanie aktywności w sieci. Po stronie infrastruktury WLC pełni rolę uwierzytelniacza, który pośredniczy w wymianie pakietów EAP między klientem a serwerem RADIUS.

Konfiguracja 802.1X na WLC wymaga dodania co najmniej jednego serwera RADIUS odpowiedzialnego za uwierzytelnianie (port 1812) oraz opcjonalnie serwera księgowania (port 1813). Klucz współdzielony (radiusSecret) musi być identyczny na WLC i na serwerze RADIUS. WLC obsługuje wiele serwerów RADIUS w konfiguracji failover, co zapewnia wysoką dostępność usługi uwierzytelniania.

Po stronie klienta wymagane jest skonfigurowanie suplikanta 802.1X w systemie operacyjnym, który będzie reagował na żądania uwierzytelniania wysyłane przez AP. W systemach Windows odpowiednią funkcję pełni Wired AutoConfig, w Linux NetworkManager, a w macOS i iOS wbudowane narzędzia sieciowe. Protokół EAP oferuje wiele metod uwierzytelniania, z których najczęściej stosowane to PEAP-MSCHAPv2 i EAP-TLS.

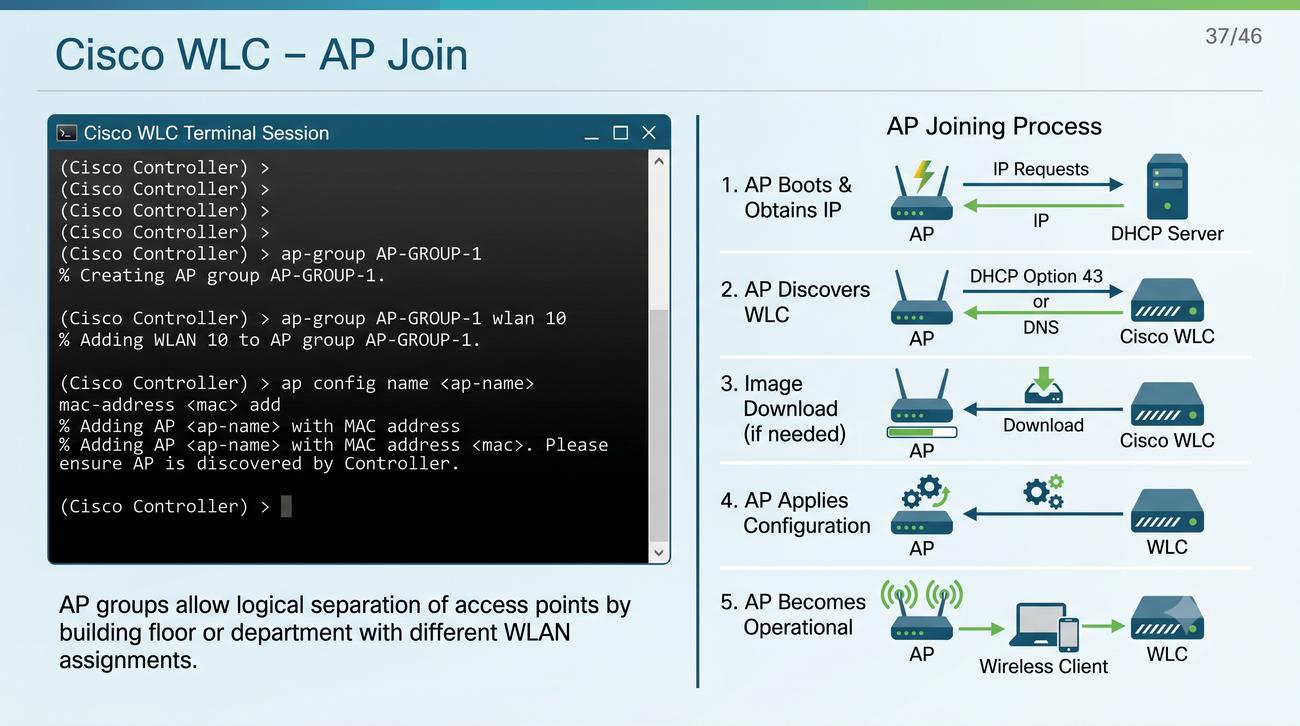

Proces dołączania punktu dostępowego do kontrolera WLC (AP Join) jest kluczowym elementem architektury Cisco Unified Wireless Network. AP w trybie lekkim, po uzyskaniu adresu IP, rozpoczyna procedurę discovery, podczas której próbuje odnaleźć kontroler WLC w sieci lokalnej. Discovery może odbywać się przez rozgłoszenie DHCP, DNS (nazwa CISCO-CAPWAP-CONTROLLER) lub przez bezpośrednio skonfigurowany adres IP.

Po znalezieniu WLC AP przechodzi przez kilka faz łączenia: negocjację wersji oprogramowania, pobranie obrazu systemu (jeśli jest inny niż na WLC), pobranie konfiguracji i wreszcie przejście do stanu operational. Wszystkie te kroki są rejestrowane w logach WLC, co umożliwia diagnozowanie problemów z łącznością AP. Jeśli AP ma niekompatybilną wersję oprogramowania, WLC automatycznie przesyła mu odpowiednią wersję i inicjuje restart.

Grupowanie AP na WLC pozwala na logiczne wydzielenie różnych lokalizacji lub pięter budynku i przypisanie im różnych zestawów WLAN. Dzięki temu sieć gościnna może być dostępna tylko w określonych strefach, a sieć pracownicza w całym budynku. Grupy AP upraszczają również zarządzanie aktualizacjami i zmianami konfiguracji w dużych instalacjach.

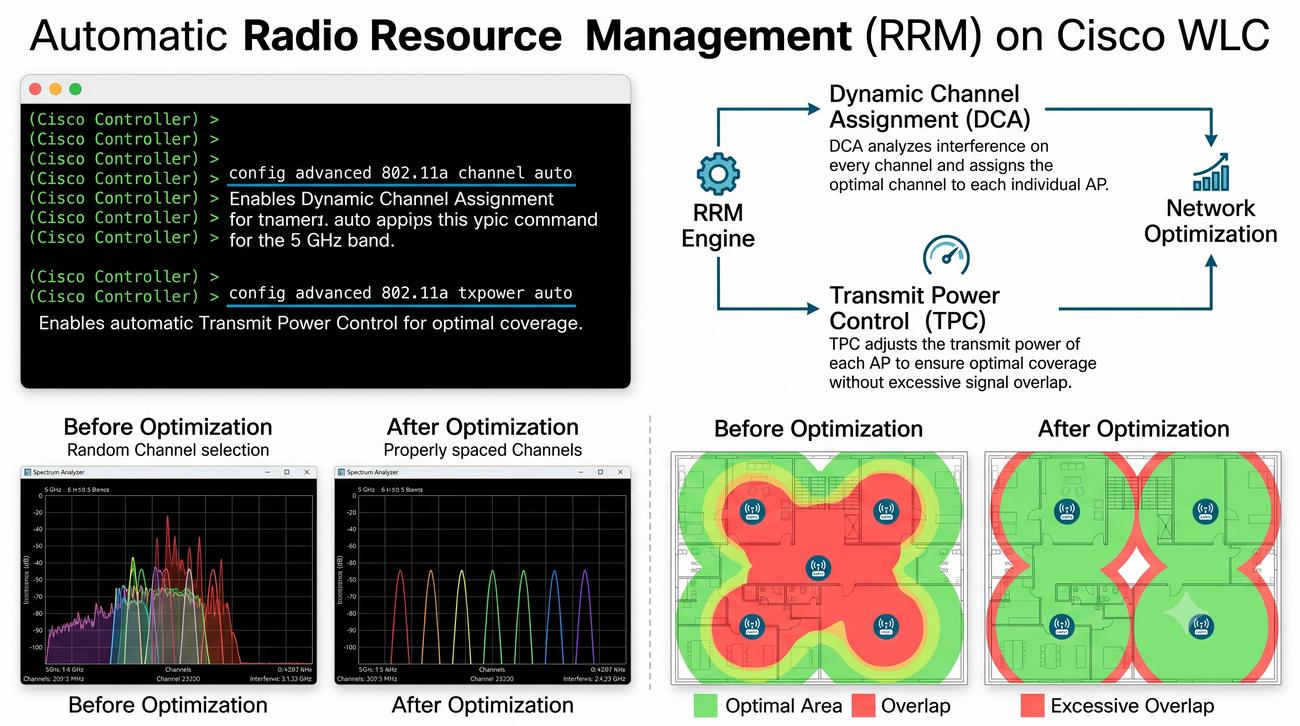

Radio Resource Management (RRM) to zaawansowany mechanizm stosowany w kontrolerach Cisco WLC do automatycznej optymalizacji parametrów radiowych całej zarządzanej sieci WiFi. RRM działa w sposób ciągły, zbierając dane o otoczeniu radiowym od wszystkich podłączonych AP i podejmując decyzje o zmianie kanałów, mocy transmisji oraz innych parametrach bez udziału administratora. Celem RRM jest utrzymanie optymalnej wydajności sieci przy minimalnym poziomie interferencji.

Algorytm automatycznego wyboru kanałów (DCA – Dynamic Channel Assignment) analizuje poziom szumów i interferencji na każdym kanale dla każdego AP, a następnie przydziela kanały w taki sposób, aby zminimalizować wzajemne zakłócenia między sąsiednimi punktami dostępowymi. Automatyczna regulacja mocy transmisji (TPC – Transmit Power Control) dostosowuje moc nadawania każdego AP do aktualnych warunków, zapewniając optymalne pokrycie sygnałem bez zbędnego nakładania się zasięgów.

RRM uwzględnia również wymogi regulacyjne dotyczące kanałów DFS (Dynamic Frequency Selection), automatycznie omijając częstotliwości, na których wykryto sygnały radarowe. Dzięki RRM sieć WiFi zarządzana przez WLC może dynamicznie dostosowywać się do zmian w otoczeniu radiowym bez konieczności ręcznej ingerencji administratora, co jest szczególnie ważne w gęsto zaludnionych środowiskach biurowych.

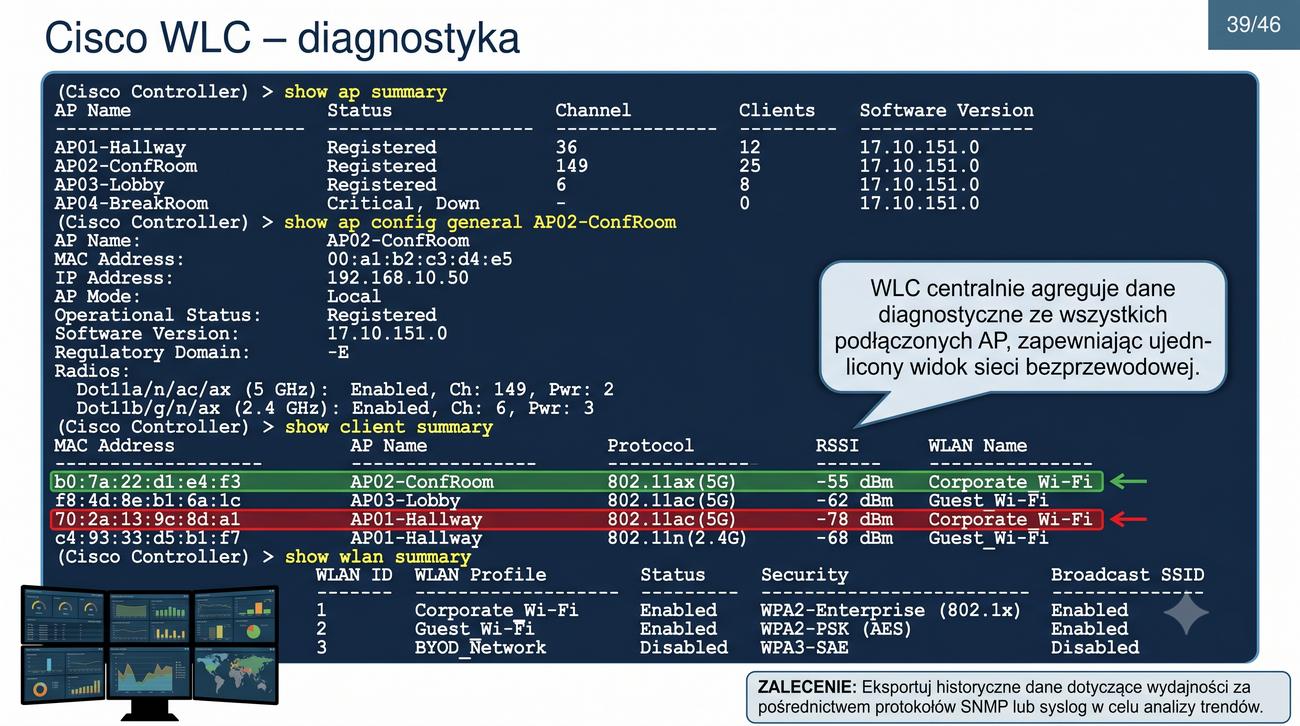

Diagnostyka sieci zarządzanej przez WLC różni się od tej wykonywanej na autonomicznych AP przede wszystkim zakresem dostępnych informacji. Polecenie show ap summary wyświetla zagregowany widok wszystkich punktów dostępowych zarejestrowanych w kontrolerze, ich status operacyjny, aktualny kanał oraz liczbę obsługiwanych klientów. Jest to podstawowe narzędzie do szybkiej oceny stanu całej infrastruktury WLAN.

Szczegółowe informacje o konkretnym punkcie dostępowym uzyskuje się za pomocą show ap config general, które pokazuje między innymi wersję oprogramowania, konfigurację interfejsów radiowych, przypisane grupy AP oraz statystyki połączenia z WLC. Z kolei show client summary agreguje informacje o wszystkich klientach w sieci, umożliwiając identyfikację urządzeń o słabym sygnale lub nadmiernym zużyciu pasma.

WLC przechowuje również historyczne dane o wydajności sieci, które można wyeksportować do zewnętrznych systemów monitorujących, takich jak SNMP czy syslog. Regularne analizowanie tych danych pozwala na identyfikację trendów i prognozowanie potencjalnych problemów, zanim zaczną one wpływać na użytkowników końcowych.

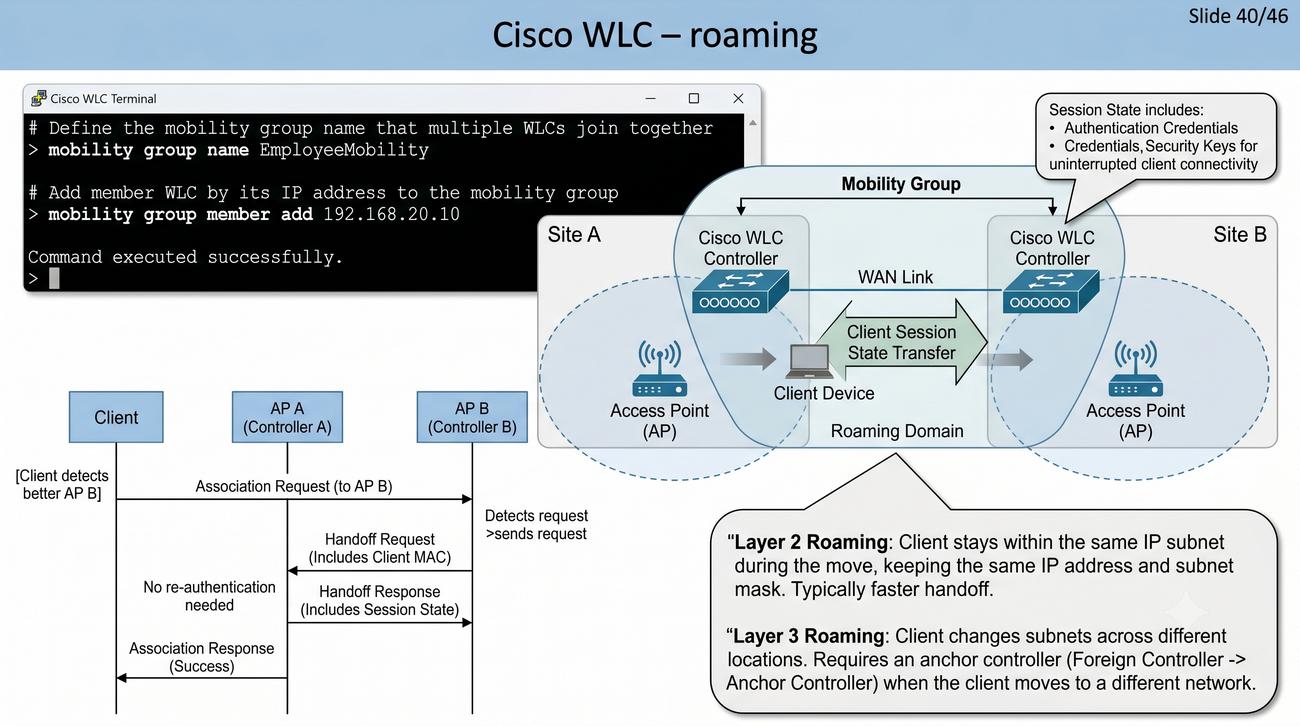

Roaming w sieciach zarządzanych przez WLC jest procesem znacznie bardziej zaawansowanym niż w sieciach z autonomicznymi AP. Mobility group to grupa kontrolerów WLC, które współpracują ze sobą w celu zapewnienia płynnego przełączania klientów między AP należącymi do różnych kontrolerów. Dzięki mobilności między kontrolerami klient może przemieszczać się po całym kampusie bez utraty połączenia i bez konieczności ponownego uwierzytelniania.

W ramach grupy mobility kontrolery wymieniają między sobą informacje o stanie sesji klientów oraz o ich lokalizacji. Gdy klient przemieszcza się z zasięgu jednego AP do drugiego, nowy AP informuje WLC o nowej asocjacji, a kontroler aktualizuje wpis w tablicy klientów. W przypadku roamingu między kontrolerami, stary WLC przekazuje stan sesji do nowego, co pozwala na zachowanie ciągłości transmisji danych.

Roaming może być warstwowy (Layer 2) lub międzywarstwowy (Layer 3), w zależności od tego, czy klient zmienia podsieć IP podczas przemieszczania się. W przypadku roamingu warstwy 3 konieczne jest stosowanie mechanizmów takich jak Mobile IP lub anchor controllers, które zapewniają stałą łączność mimo zmiany adresu IP.

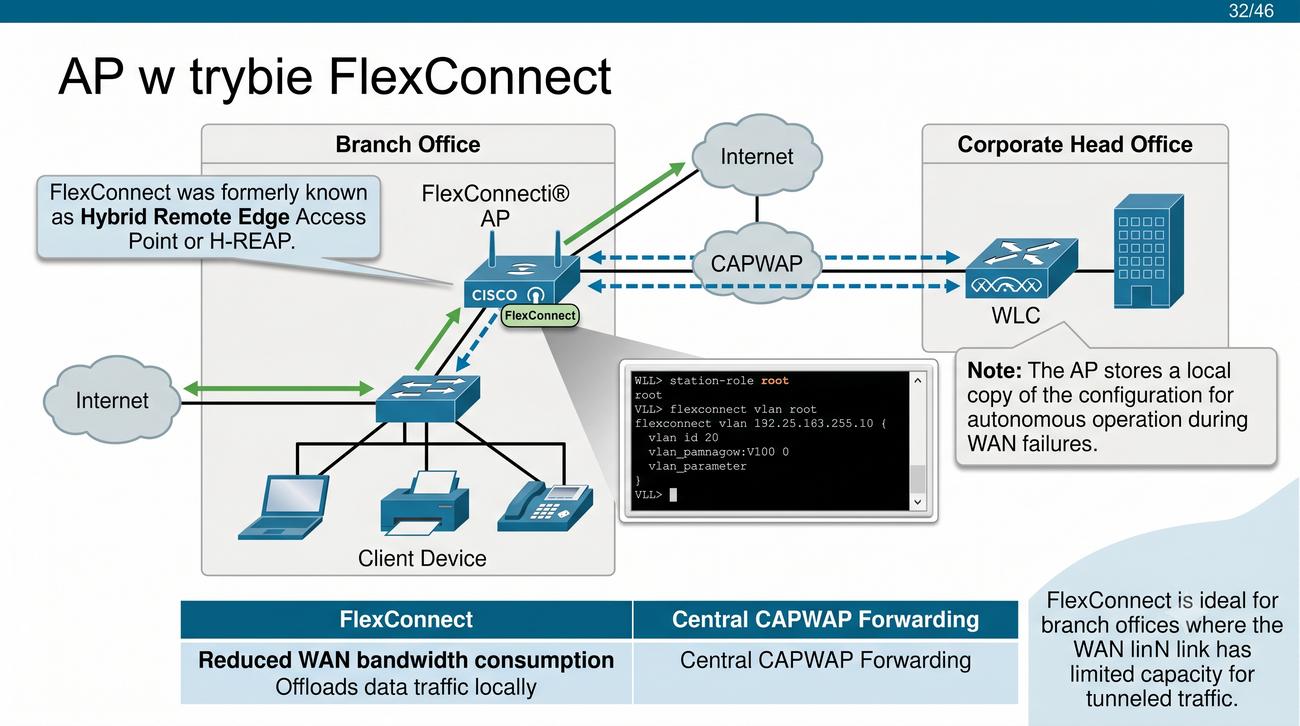

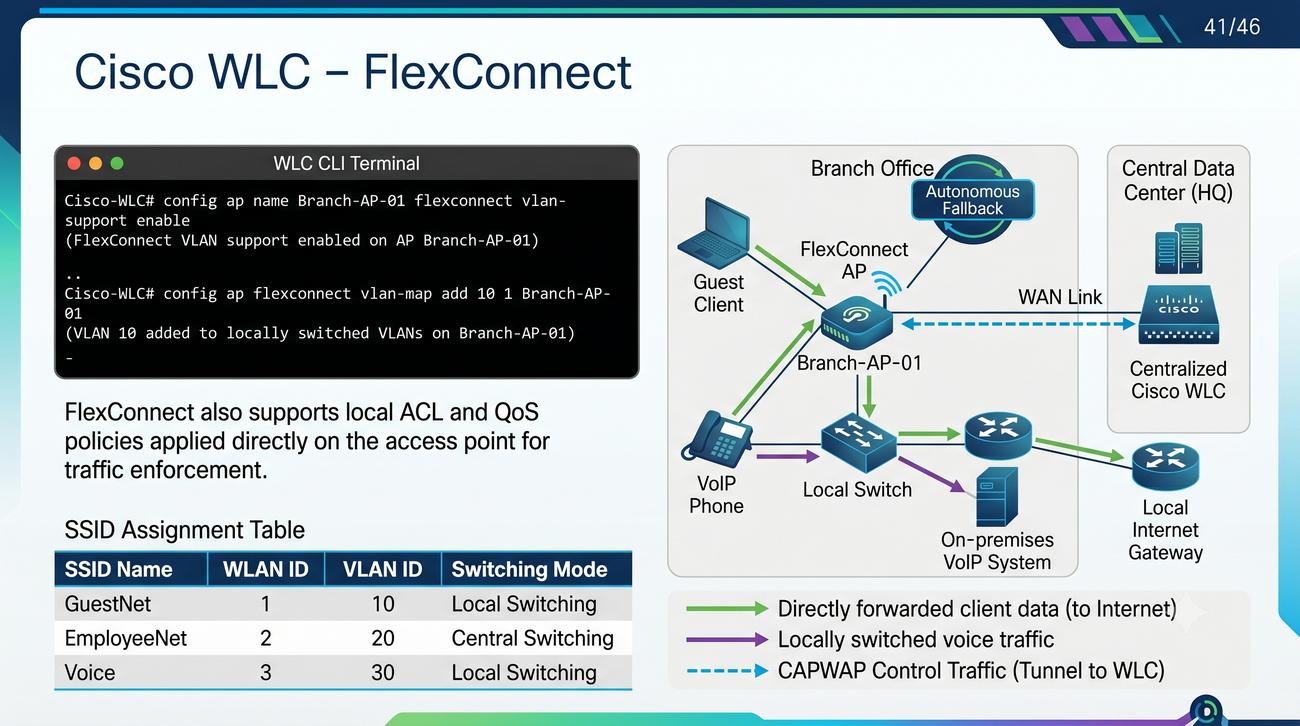

FlexConnect na WLC rozszerza możliwości znane z autonomicznych AP o centralne zarządzanie przez kontroler. W trybie FlexConnect AP może przełączać ruch klientów lokalnie, nawet jeśli połączenie z WLC jest tymczasowo niedostępne. Jest to kluczowa zaleta w oddziałach firm, gdzie łącze WAN może być zawodne lub mieć ograniczoną przepustowość. AP przechowuje lokalną kopię konfiguracji WLAN i może samodzielnie uwierzytelniać klientów w trybie awaryjnym.

Konfiguracja FlexConnect na WLC polega na włączeniu tej funkcji dla konkretnego AP i zdefiniowaniu lokalnych VLAN, do których mają być przekazywane poszczególne SSID. WLC zarządza konfiguracją i monitoruje stan AP, ale nie uczestniczy w przekazywaniu ruchu danych. Administrator może również skonfigurować tryb mieszany, w którym część SSID jest obsługiwana lokalnie, a część tunelowana do WLC.

FlexConnect obsługuje również zaawansowane funkcje bezpieczeństwa, takie jak ACL i QoS, które są stosowane lokalnie na AP. Dzięki temu administrator może egzekwować polityki bezpieczeństwa i jakości usług nawet w oddziałach, gdzie AP działa autonomicznie w stosunku do ruchu danych. FlexConnect jest obecnie standardem w sieciach rozproszonych geograficznie.

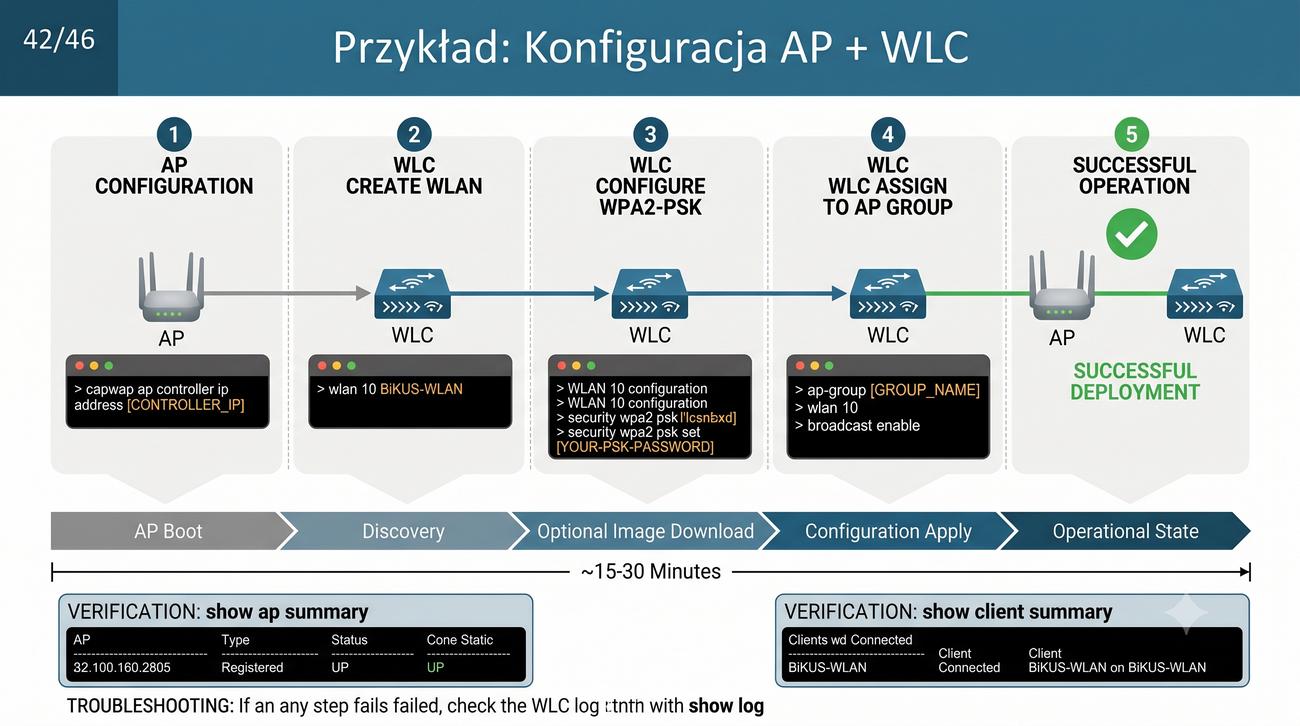

Przykład konfiguracji AP + WLC w pięciu krokach przedstawia typowy proces wdrażania zarządzanej sieci WiFi w środowisku Cisco. Proces ten rozpoczyna się od skonfigurowania na AP adresu IP kontrolera WLC za pomocą polecenia capwap ap controller ip. AP w trybie lekkim nie wymaga konfiguracji radiowej – wszystkie parametry sieciowe zostaną pobrane z WLC po nawiązaniu połączenia. Jest to fundamentalna różnica w porównaniu z autonomicznym AP, który wymaga pełnej konfiguracji lokalnej.

Na WLC administrator tworzy sieć WLAN z odpowiednim ID i nazwą, ustawia zabezpieczenia WPA2-PSK, a następnie przypisuje sieć do grupy AP. Dopiero po wykonaniu tych kroków AP po restarcie łączy się z WLC i zaczyna nadawać skonfigurowany SSID. Cały proces od podłączenia AP do uruchomienia sieci może zająć od kilku do kilkunastu minut, w zależności od czasu potrzebnego na ewentualną aktualizację oprogramowania AP.

Po pomyślnym dołączeniu AP do WLC warto zweryfikować działanie sieci za pomocą komend show ap summary i show client summary. Należy również sprawdzić, czy klienci mogą poprawnie połączyć się z siecią i uzyskać adres IP z serwera DHCP. W przypadku problemów logi WLC (show log) stanowią pierwsze źródło informacji o ewentualnych błędach.

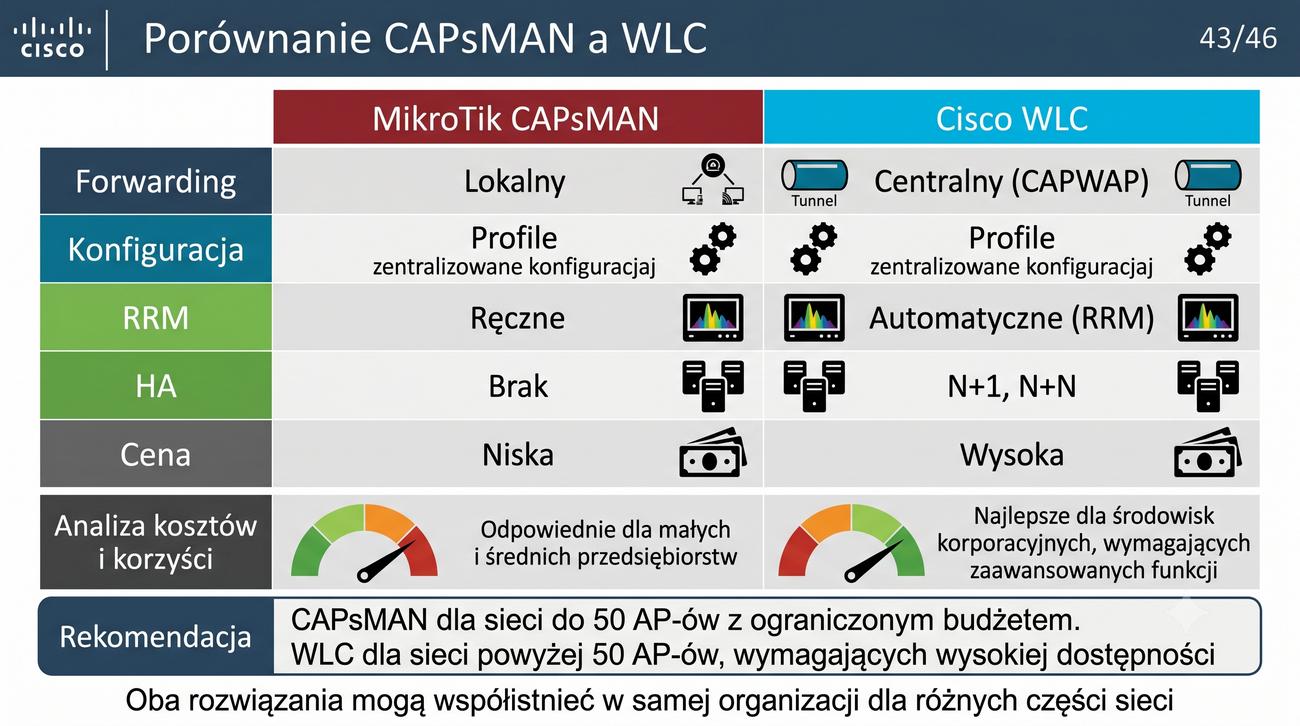

Porównanie CAPsMAN i WLC ma na celu przedstawienie studentom dwóch różnych podejść do centralnego zarządzania sieciami bezprzewodowymi. CAPsMAN firmy MikroTik jest rozwiązaniem prostszym i tańszym, przeznaczonym przede wszystkim dla małych i średnich przedsiębiorstw. Jego zaletą jest niewielkie zapotrzebowanie na zasoby sprzętowe oraz możliwość uruchomienia na dowolnym urządzeniu MikroTik, bez konieczności zakupu dedykowanego kontrolera.

WLC Cisco z kolei oferuje funkcje klasy korporacyjnej, takie jak zaawansowane RRM, wysoka dostępność (N+1, N+N), obsługa tysięcy AP w jednej sieci oraz zaawansowane mechanizmy bezpieczeństwa i audytu. Różnica w cenie między tymi rozwiązaniami jest jednak znacząca, co sprawia, że wybór odpowiedniej platformy zależy przede wszystkim od budżetu i wymagań funkcjonalnych organizacji. CAPsMAN stosuje forwarding lokalny, podczas gdy WLC domyślnie tuneluje ruch do kontrolera, choć FlexConnect umożliwia również forwarding lokalny.

Wybór między CAPsMAN a WLC powinien być podyktowany nie tylko ceną, ale również skalą sieci, wymaganiami dotyczącymi niezawodności oraz dostępnością personelu posiadającego odpowiednie kwalifikacje. W wielu organizacjach oba rozwiązania mogą współistnieć – CAPsMAN w oddziałach, a WLC w centrali – w zależności od potrzeb biznesowych.

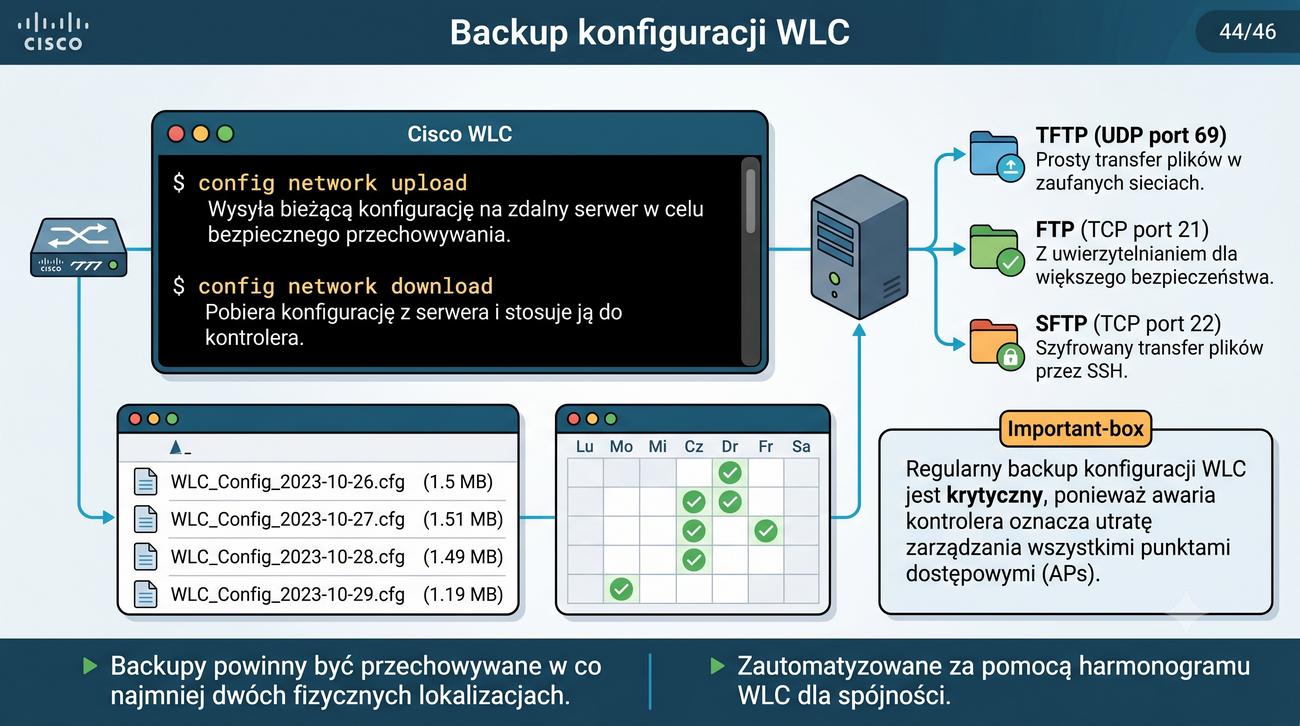

Backup konfiguracji kontrolera WLC jest jeszcze ważniejszy niż w przypadku pojedynczego AP, ponieważ WLC przechowuje konfigurację wszystkich zarządzanych przez siebie punktów dostępowych. Utrata konfiguracji WLC oznacza konieczność ponownej konfiguracji całej sieci bezprzewodowej, co w przypadku dużych instalacji może zająć wiele godzin. WLC obsługuje protokoły TFTP, FTP i SFTP do przesyłania plików konfiguracyjnych na zewnętrzne serwery.

Komenda config network upload wysyła bieżącą konfigurację WLC na wskazany serwer, tworząc plik w formacie binarnym lub tekstowym. Przywracanie konfiguracji za pomocą config network download wymaga, aby WLC znajdował się w odpowiednim stanie umożliwiającym wczytanie pliku. W przypadku awarii kontrolera konieczne może być najpierw załadowanie podstawowego obrazu systemu, a następnie konfiguracji.

Zaleca się wykonywanie backupu konfiguracji WLC po każdej zmianie, szczególnie tej dotyczącej dodawania nowych sieci WLAN, AP lub zmian w politykach bezpieczeństwa. Kopie zapasowe należy przechowywać na co najmniej dwóch niezależnych serwerach, najlepiej w różnych lokalizacjach fizycznych. Automatyzacja backupu za pomocą skryptów wykonywanych przez scheduler WLC lub zewnętrzne narzędzia monitoringowe jest standardem w profesjonalnie zarządzanych sieciach.

Podsumowanie prezentacji ma na celu utrwalenie najważniejszych koncepcji i poleceń omówionych w trakcie slajdów. Znajomość hierarchii poleceń RouterOS i Cisco IOS jest absolutnie podstawową umiejętnością każdego administratora sieci WLAN. Różnice w podejściu do konfiguracji między tymi systemami odzwierciedlają różne filozofie projektowe i docelowe grupy odbiorców – MikroTik stawia na elastyczność i niską cenę, Cisco na stabilność i funkcje korporacyjne.

Systemy centralnego zarządzania, takie jak CAPsMAN i WLC, rewolucjonizują sposób administrowania sieciami bezprzewodowymi, umożliwiając skalowalne wdrażanie i scentralizowane monitorowanie. Diagnostyka sieci za pomocą poleceń show (Cisco) i print (RouterOS) jest codzienną praktyką każdego administratora, a regularne wykonywanie backupów konfiguracji jest obowiązkiem, którego nie można lekceważyć. Znajomość narzędzi takich jak Torch, sniffer, debug czy RRM pozwala na szybkie lokalizowanie i rozwiązywanie problemów.

Prezentacja stanowi jedynie wprowadzenie do tematu konfiguracji CLI sieci WLAN. Zachęca się studentów do samodzielnych eksperymentów na symulatorach (GNS3, EVE-NG), taniej platformie MikroTik Container lub wirtualnych instancjach Cisco, co pozwoli na ugruntowanie nabytej wiedzy w praktyce. Wykorzystanie tych umiejętności w rzeczywistych wdrożeniach jest najlepszym sposobem na ich utrwalenie i rozwinięcie.

Materiał zaprezentowany w tej prezentacji stanowi kompleksowe wprowadzenie do konfiguracji urządzeń WLAN w interfejsie CLI na przykładzie dwóch najpopularniejszych platform sieciowych. Umiejętność sprawnego poruszania się zarówno w środowisku RouterOS MikroTik, jak i Cisco IOS znacząco podnosi kwalifikacje każdego specjalisty IT i otwiera drzwi do pracy w firmach integratorskich i działach IT przedsiębiorstw.

Zachęcam studentów do dalszego samodzielnego zgłębiania tematu poprzez lekturę dokumentacji technicznej, udział w forach dyskusyjnych i praktyczne eksperymenty na własnym sprzęcie. Sieci bezprzewodowe są dynamicznie rozwijającą się dziedziną informatyki, a pojawienie się standardów WiFi 6, 6E i 7 wprowadza nowe wyzwania i możliwości, które będą przedmiotem dalszych zajęć.

W razie pytań lub wątpliwości zachęcam do kontaktu podczas konsultacji lub za pośrednictwem poczty elektronicznej. Życzę powodzenia w dalszej nauce i rozwijaniu umiejętności w zakresie administracji sieciami komputerowymi.
