Kanał radiowy w sieciach WLAN to wydzielony wycinek widma elektromagnetycznego, na którym punkt dostępowy i klienci prowadzą transmisję. Każdy standard IEEE 802.11 definiuje konkretne zakresy częstotliwości oraz siatkę kanałów dozwolonych w danym paśmie. Zrozumienie mechanizmów alokacji kanałów ma fundamentalne znaczenie dla projektanta sieci bezprzewodowej, ponieważ od tego zależy zarówno przepustowość, jak i stabilność połączeń.

W praktyce inżynierskiej kluczowe jest uwzględnienie nie tylko liczby dostępnych kanałów, ale również ich wzajemnego położenia w widmie. Niewłaściwy dobór kanałów prowadzi do interferencji współkanałowych i sąsiednokanałowych, które drastycznie obniżają wydajność sieci. Dlatego każdy projekt WLAN powinien zaczynać się od analizy widma w docelowej lokalizacji, a dopiero w drugiej kolejności od doboru sprzętu i konfiguracji.

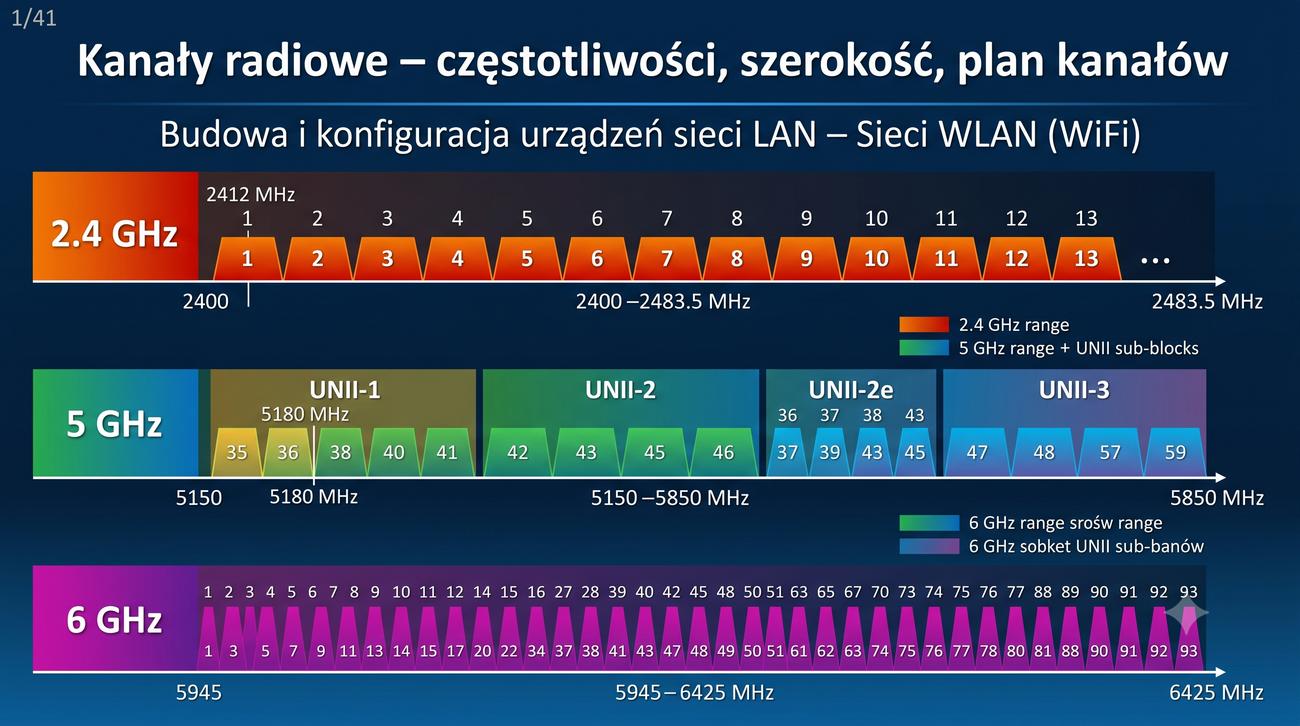

Współczesne sieci WiFi korzystają z trzech pasm częstotliwości: 2,4 GHz, 5 GHz oraz 6 GHz, z których każde rządzi się innymi prawami fizyki i regulacjami prawnymi. Pasmo 2,4 GHz oferuje dobry zasięg, ale jest silnie zatłoczone, podczas gdy wyższe pasma zapewniają większą przepustowość kosztem mniejszego pokrycia. Umiejętność równoważenia między tymi pasmami stanowi jedną z najważniejszych kompetencji administratora sieci bezprzewodowych.

Zagadnienie planowania kanałów radiowych w sieciach WLAN nie jest wyizolowanym tematem, lecz częścią szerszej dziedziny inżynierii sieciowej i telekomunikacyjnej. Dlatego warto sięgać do źródeł wykraczających poza podstawowe podręczniki – literatura anglojęzyczna, zwłaszcza publikacje IEEE oraz materiały organizacji Wi-Fi Alliance, dostarcza najbardziej aktualnej wiedzy o regulacjach i standardach.

Szczególnie przydatne są książki poświęcone projektowaniu sieci bezprzewodowych, które łączą teorię propagacji fal radiowych z praktycznymi aspektami konfiguracji urządzeń. W branży ceni się również dokumentacje techniczne producentów takich jak Cisco, MikroTik czy Aruba, ponieważ zawierają one konkretne wytyczne dotyczące doboru kanałów w rzeczywistych wdrożeniach.

Nie należy zapominać o źródłach regulacyjnych – dokumenty ETSI (EN 301 893) oraz FCC (Part 15) definiują prawnie dopuszczalne parametry pracy urządzeń WLAN w poszczególnych pasmach. Studentom zaleca się również śledzenie forów branżowych i blogów technicznych, gdzie praktycy dzielą się doświadczeniami z planowania kanałów w trudnych warunkach propagacyjnych.

Pasmo 2,4 GHz zostało udostępnione do użytku bezlicencyjnego już w latach osiemdziesiątych XX wieku i do dziś pozostaje najpowszechniej wykorzystywanym zakresem częstotliwości w sieciach WLAN. Jego popularność wynika z korzystnych właściwości propagacyjnych – fale o długości około 12 centymetrów stosunkowo dobrze przenikają przez ściany i inne przeszkody architektoniczne, co zapewnia zasięg nawet kilkudziesięciu metrów wewnątrz budynków.

Niestety, ta sama cecha sprawia, że pasmo jest niezwykle zatłoczone – oprócz sieci WiFi pracują w nim również urządzenia Bluetooth, kuchenki mikrofalowe, a nawet niektóre czujniki IoT. W gęstej zabudowie miejskiej skanowanie widma 2,4 GHz często ujawnia kilkanaście lub kilkadziesiąt nakładających się sieci, co prowadzi do poważnej degradacji wydajności.

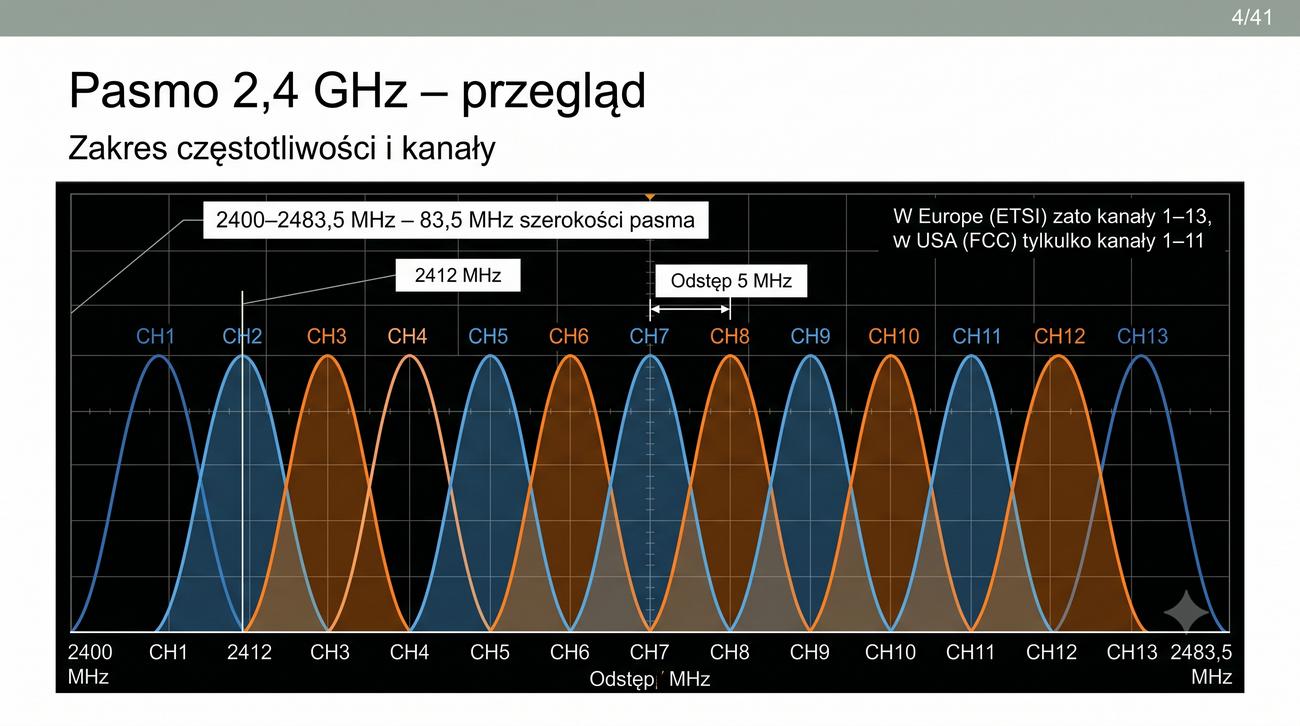

Regulatorzy europejscy (ETSI) dopuścili w paśmie 2,4 GHz kanały od 1 do 13, podczas gdy w Stanach Zjednoczonych FCC zezwala tylko na kanały 1–11. Ta różnica ma znaczenie przy projektowaniu sieci dla klientów międzynarodowych lub przy zakupie sprzętu z różnych rynków – niektóre karty klienckie z USA mogą nie widzieć sieci pracującej na kanale 13.

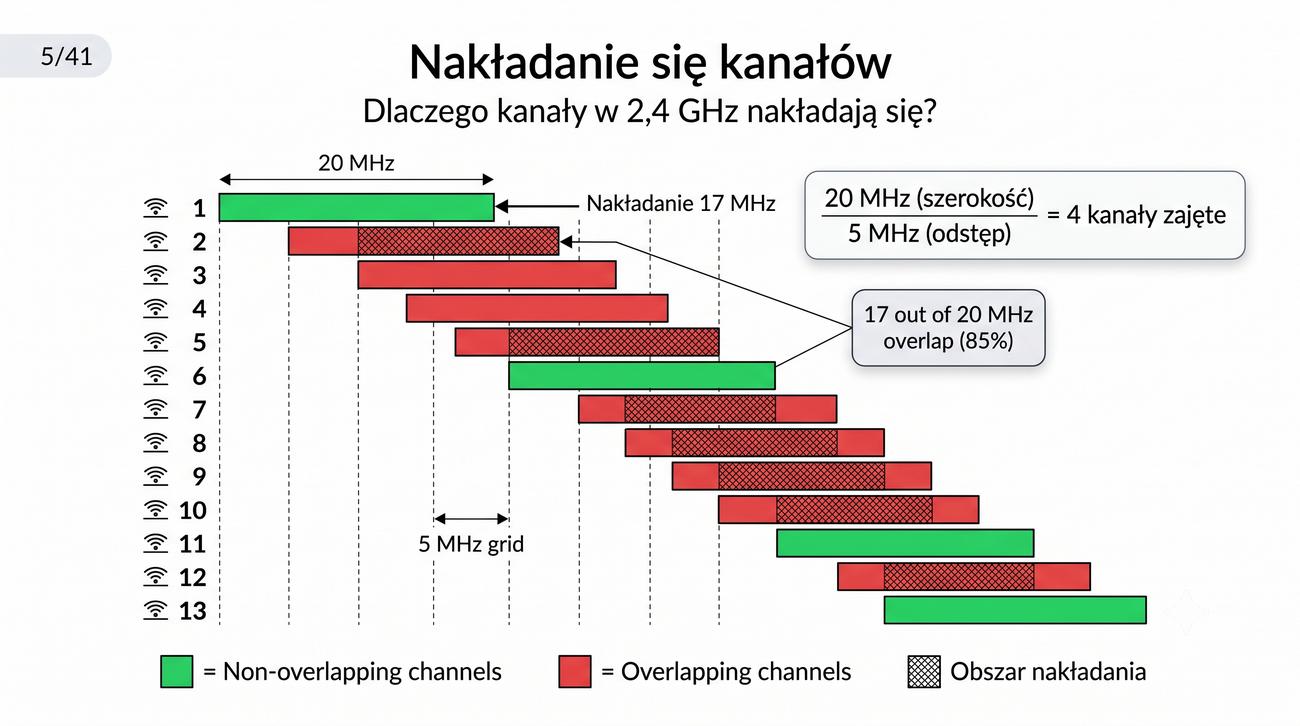

Zjawisko nakładania się kanałów w paśmie 2,4 GHz wynika bezpośrednio z matematycznej relacji między szerokością kanału a odstępem między kolejnymi częstotliwościami środkowymi. Standard IEEE 802.11 definiuje kanały o szerokości 20 MHz, ale siatka kanałowa ma rozdzielczość zaledwie 5 MHz. Oznacza to, że widmo zajęte przez jeden kanał obejmuje cztery sąsiednie pozycje w siatce numeracji.

W praktyce oznacza to, że jeśli dwa punkty dostępowe pracują na kanałach różniących się o mniej niż 5 pozycji, ich pasma nakładają się, powodując wzajemne zakłócenia. Nakładanie ma charakter ciągły – im bliżej siebie leżą kanały, tym większa część ich widma się pokrywa. Dla kanałów różniących się o 1 pozycję (np. kanał 1 i 2) nakładanie wynosi aż 17 z 20 MHz, czyli 85 procent pasma.

Konsekwencje tego zjawiska są daleko idące dla projektowania sieci. W środowisku, gdzie przypadkowo wybrano sąsiednie kanały dla dwóch AP, obie sieci będą doświadczać znaczących interferencji, mimo że pozornie pracują na różnych częstotliwościach. Dlatego świadomy administrator zawsze sprawdza nie tylko numery kanałów, ale również ich rzeczywiste położenie w widmie za pomocą analizatora.

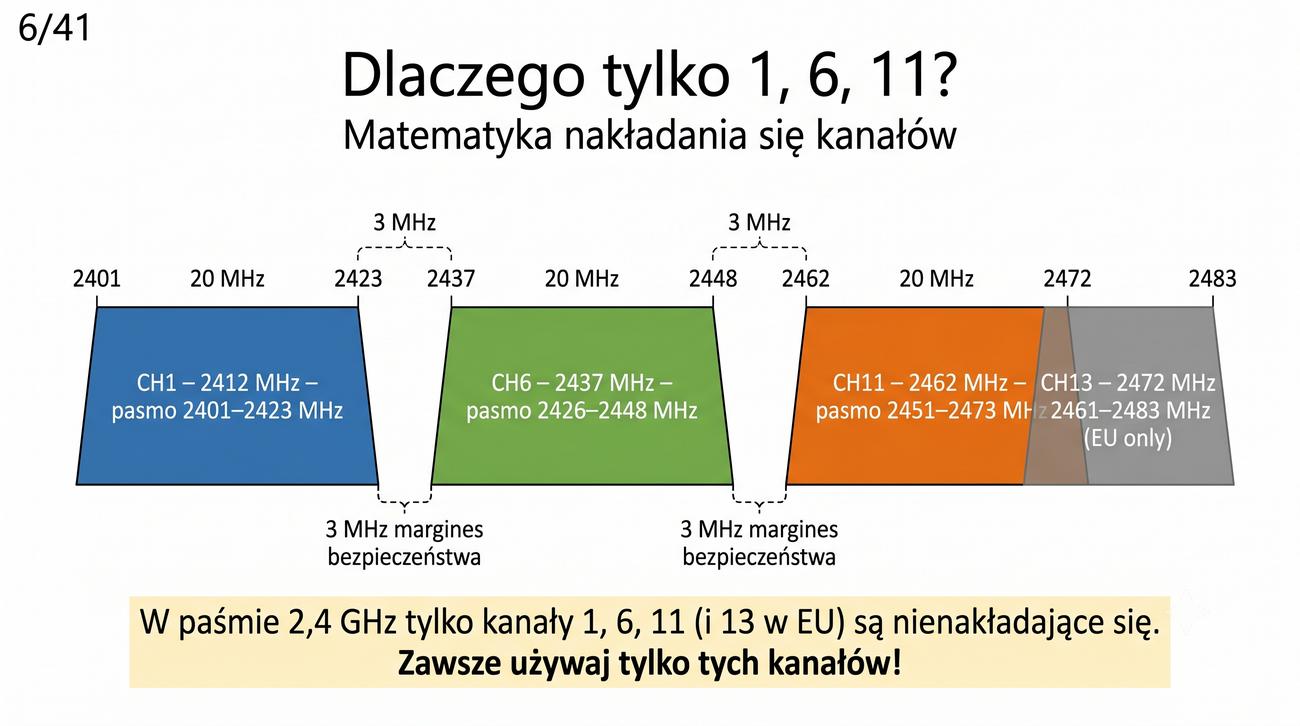

Wybór kanałów 1, 6 i 11 nie jest przypadkowy ani podyktowany jedynie tradycją – wynika wprost z geometrii siatki kanałowej w paśmie 2,4 GHz. Aby dwa kanały 20 MHz całkowicie się nie nakładały, ich środki muszą być odległe o co najmniej 20 MHz. Ponieważ kanały są rozłożone co 5 MHz, minimalna różnica numerów gwarantująca brak nakładania wynosi 4 pozycje, ale w praktyce zaleca się 5 pozycji dla bezpieczeństwa.

Kanał 1 ze środkiem w 2412 MHz rozciąga się od 2401 do 2423 MHz. Kanał 6 ze środkiem w 2437 MHz zajmuje przedział 2426–2448 MHz. Między górną granicą kanału 1 (2423 MHz) a dolną granicą kanału 6 (2426 MHz) pozostaje szczelina 3 MHz, która stanowi margines ochronny. Analogiczna sytuacja zachodzi między kanałem 6 a kanałem 11, co daje trzy niezakłócające się wzajemnie pasma.

Kanał 13 dostępny w Europie ze środkiem w 2472 MHz zajmuje pasmo 2461–2483 MHz, co sprawia, że kanał 13 nachodzi na kanał 11 z nakładaniem wynoszącym 12 MHz. W praktyce oznacza to, że w Europie możliwe jest wykorzystanie czterech kanałów 20 MHz zamiast trzech, pod warunkiem że jedna z sieci pracuje na kanale 13, a nie na 11.

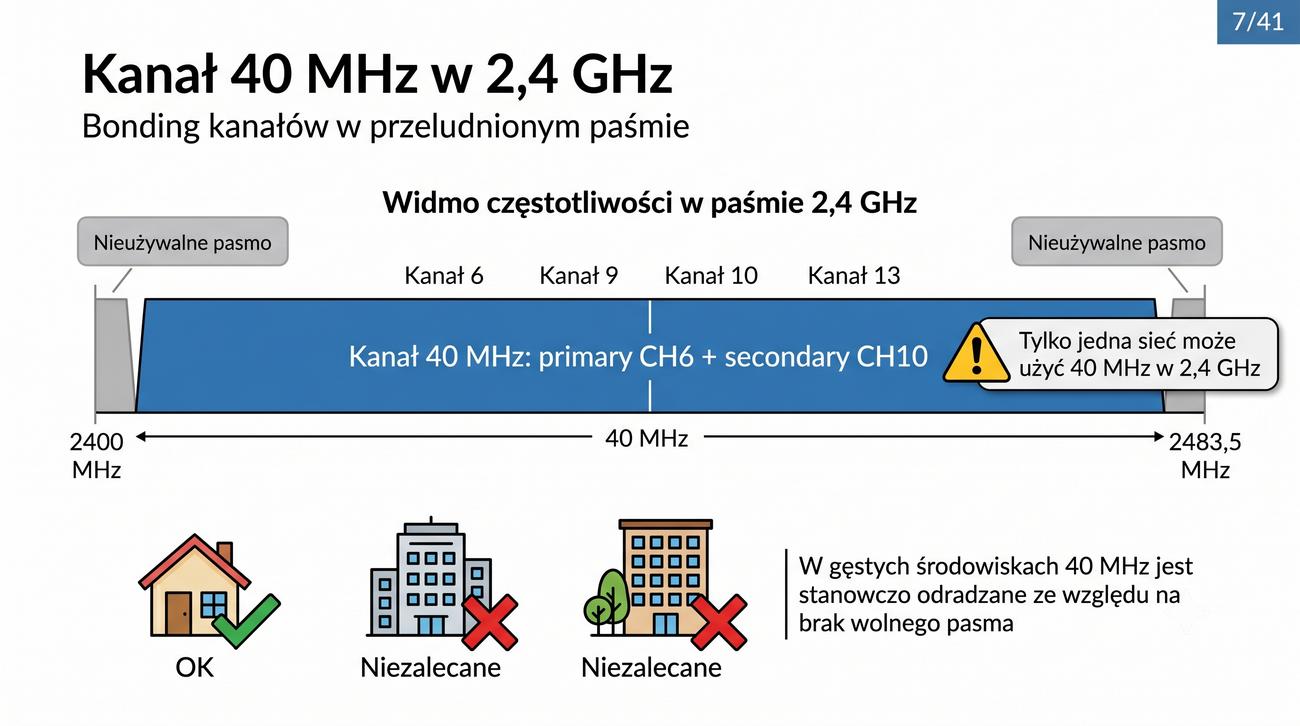

Kanał 40 MHz w paśmie 2,4 GHz powstaje poprzez połączenie dwóch sąsiednich kanałów 20 MHz w jeden szerszy kanał, co w teorii podwaja przepustowość. Mechanizm ten, nazywany bondingiem kanałów, został wprowadzony w standardzie 802.11n i jest kontynuowany w kolejnych generacjach WiFi. W idealnych warunkach kanał 40 MHz faktycznie oferuje wyższą przepustowość niż 20 MHz, ale w zatłoczonym środowisku radiowym korzyści te szybko zanikają.

Problem polega na tym, że w paśmie 2,4 GHz dostępne jest zaledwie 83,5 MHz widma, a kanał 40 MHz zajmuje około 40 MHz z marginesami. Oznacza to, że po uruchomieniu jednego kanału 40 MHz w standardowej konfiguracji (np. primary na kanale 6, secondary na kanale 10) praktycznie całe dostępne pasmo jest zajęte. Żaden inny punkt dostępowy w zasięgu nie może już użyć 40 MHz, a nawet praca na 20 MHz staje się utrudniona.

W środowiskach o małym zagęszczeniu sieci, takich jak dom jednorodzinny czy małe biuro z dala od innych budynków, kanał 40 MHz w 2,4 GHz może być rozsądnym wyborem. Natomiast w bloku mieszkalnym, centrum handlowym czy na kampusie uczelni stosowanie szerokiego kanału w tym paśmie jest zdecydowanie odradzane ze względu na nieuniknione interferencje z sąsiednimi sieciami.

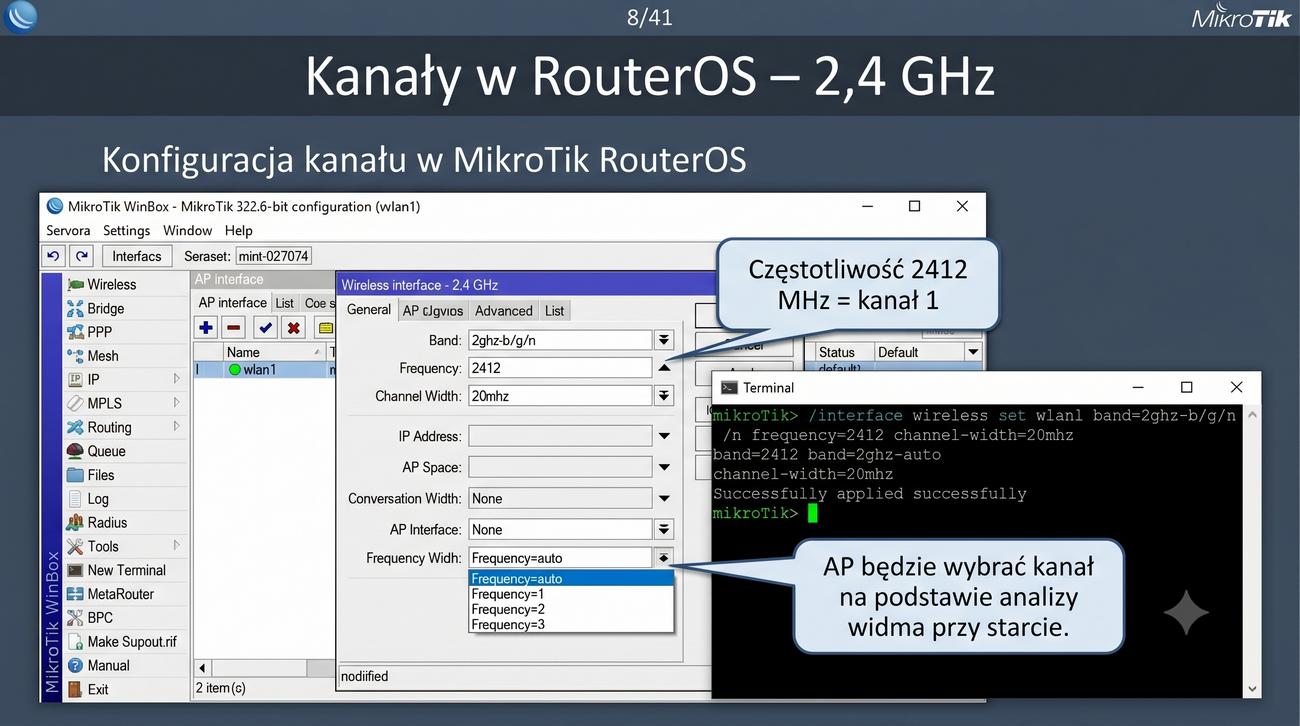

System RouterOS firmy MikroTik oferuje administratorowi kilka sposobów konfiguracji kanału radiowego, od całkowicie ręcznego po w pełni automatyczny. Polecenie /interface wireless set pozwala precyzyjnie określić pasmo, częstotliwość i szerokość kanału, co daje pełną kontrolę nad pracą interfejsu. Wartość parametru frequency można podać w megahercach jako konkretną częstotliwość środkową kanału.

Tryb frequency=auto uruchamia mechanizm skanowania widma w momencie startu interfejsu – AP analizuje zajętość poszczególnych kanałów i wybiera ten o najmniejszym poziomie interferencji. Niestety, wybór ten jest dokonywany jednorazowo podczas uruchamiania i nie jest dynamicznie aktualizowany w trakcie pracy. Oznacza to, że jeśli po kilku godzinach pojawi się nowa sieć na tym samym kanale, AP nie zmieni go automatycznie.

W bardziej zaawansowanych konfiguracjach można skorzystać z parametru frequency z listą dozwolonych częstotliwości, co daje AP pewną swobodę wyboru, ale w ramach ograniczonego zestawu kanałów. Rozwiązanie to jest szczególnie przydatne w systemach CAPsMAN, gdzie kontroler centralnie zarządza kanałami dla wielu AP i może dynamicznie reagować na zmiany w otoczeniu radiowym.

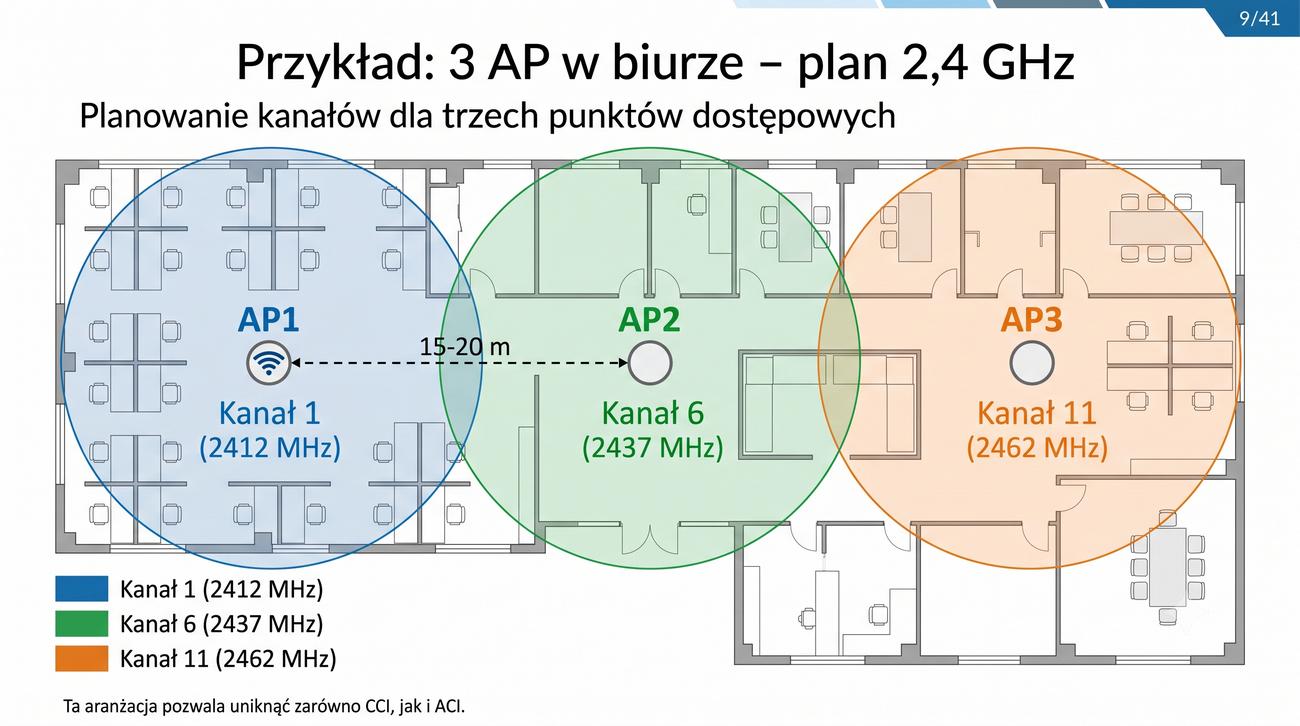

Przykład trzech punktów dostępowych w biurze to jeden z najczęstszych scenariuszy projektowych, z jakim spotyka się administrator sieci WLAN. W paśmie 2,4 GHz optymalny plan jest stosunkowo prosty, ponieważ dostępne są dokładnie trzy nienakładające się kanały, które można przypisać do trzech AP. Taki układ eliminuje zarówno interferencje współkanałowe, jak i sąsiednokanałowe, pod warunkiem że AP są odpowiednio rozmieszczone przestrzennie.

W praktyce rozmieszczenie AP w biurze rzadko bywa idealne – ściany, filary, meble i inne przeszkody wpływają na propagację sygnału w sposób trudny do przewidzenia bez dokładnych pomiarów. Dlatego nawet przy idealnym doborze kanałów warto przeprowadzić site survey z mapą cieplną, aby zweryfikować, czy sygnał z AP1 na kanale 1 nie nakłada się w niektórych obszarach z sygnałem AP2 na kanale 6.

Zalecana minimalna odległość 15–20 metrów między AP pracującymi na tych samych kanałach wynika z charakterystyki tłumienia sygnału w wolnej przestrzeni. Przy standardowej mocy nadajnika około 100 mW sygnał po 20 metrach słabnie na tyle, że interferencja współkanałowa staje się akceptowalna. W gęstszej zabudowie biurowej odległość tę można nieco zmniejszyć, ale kosztem wyższej retransmisji pakietów.

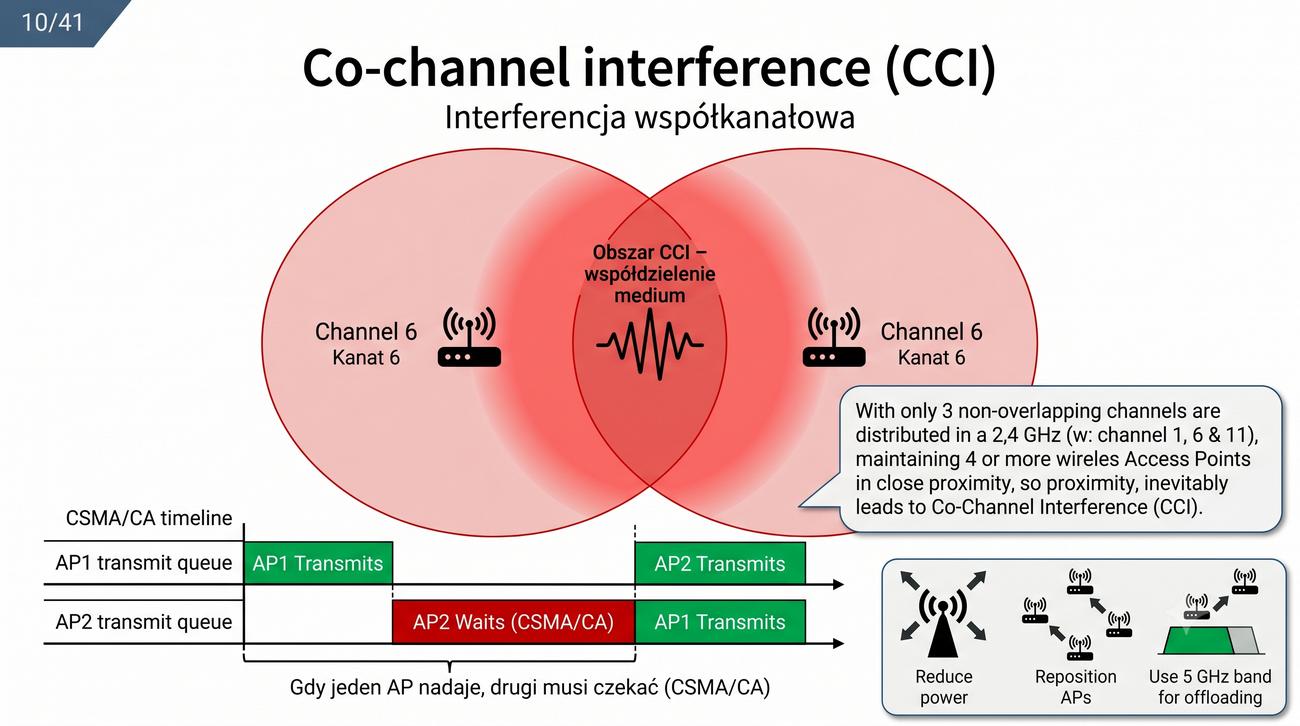

Interferencja współkanałowa, znana w literaturze jako CCI, jest jednym z najpoważniejszych problemów wydajnościowych w sieciach WLAN. Mechanizm jej powstawania jest ściśle związany z zasadą CSMA/CA, która reguluje dostęp do medium radiowego. Gdy dwa punkty dostępowe pracują na tym samym kanale i znajdują się w swoim zasięgu, ich transmisje są wzajemnie synchronizowane – podczas gdy jeden AP nadaje, drugi musi czekać.

W praktyce oznacza to, że przepustowość dostępna dla klientów w obszarze nakładania się zasięgów dwóch AP na tym samym kanale jest dzielona między obie komórki. Jeśli każdy AP ma osobne łącze szkieletowe, ale współdzieli kanał radiowy, efektywna przepustowość dla użytkowników może spaść nawet o połowę. W skrajnych przypadkach, gdy wiele AP konkuruje o ten sam kanał, degradacja wydajności sięga 70–80 procent.

Walka z CCI wymaga przede wszystkim odpowiedniego planowania przestrzennego – im większa odległość między AP na tym samym kanale, tym mniejszy problem. Dodatkowo można stosować mechanizmy kontroli mocy, aby ograniczyć zasięg każdego AP do niezbędnego minimum, oraz wykorzystywać pasmo 5 GHz do odciążenia najbardziej zatłoczonych obszarów. W nowoczesnych sieciach sterowanych kontrolerem CCI jest monitorowane i minimalizowane automatycznie przez system RRM.

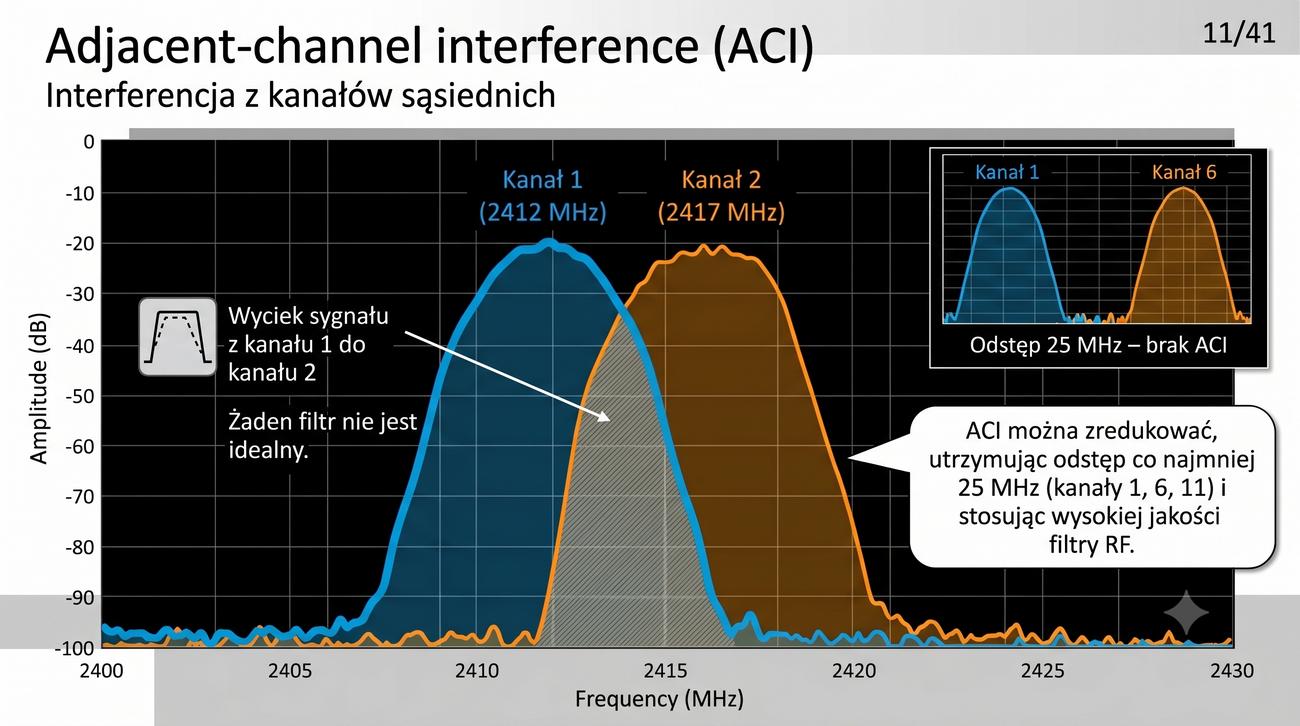

Interferencja sąsiednokanałowa ACI różni się zasadniczo od CCI, ponieważ wynika nie z pracy na tym samym kanale, ale z fizycznych ograniczeń filtrów radiowych. Każde urządzenie WiFi posiada filtr pasmowo-przepustowy, który ma za zadanie przepuścić sygnał tylko z wybranego kanału i odciąć sygnały z sąsiednich częstotliwości. W rzeczywistości żaden filtr nie jest idealny – część energii z sąsiednich kanałów przedostaje się do toru odbiorczego.

Zjawisko wycieku sygnału ma charakter tym silniejszy, im mniejszy jest odstęp między kanałami. Dla kanałów oddalonych o 5 MHz wyciek jest bardzo znaczący, podczas gdy dla odstępu 25 MHz (tj. kanały 1 i 6) jest już znikomy. Producenci układów WiFi stosują różne techniki poprawy selektywności filtrów, ale podstawową metodą unikania ACI pozostaje odpowiedni odstęp między wykorzystywanymi kanałami.

W projektowaniu sieci WLAN ACI ma szczególne znaczenie w paśmie 2,4 GHz, gdzie kanały są gęsto upakowane. Użycie kanałów 1, 2 i 3 w trzech sąsiednich AP spowoduje silne interferencje ACI między każdą parą, nawet jeśli oficjalnie kanały są różne. Dlatego fundamentalna zasada projektowa mówi: w paśmie 2,4 GHz używaj wyłącznie kanałów 1, 6 i 11, ponieważ tylko one zapewniają wystarczający odstęp do uniknięcia ACI.

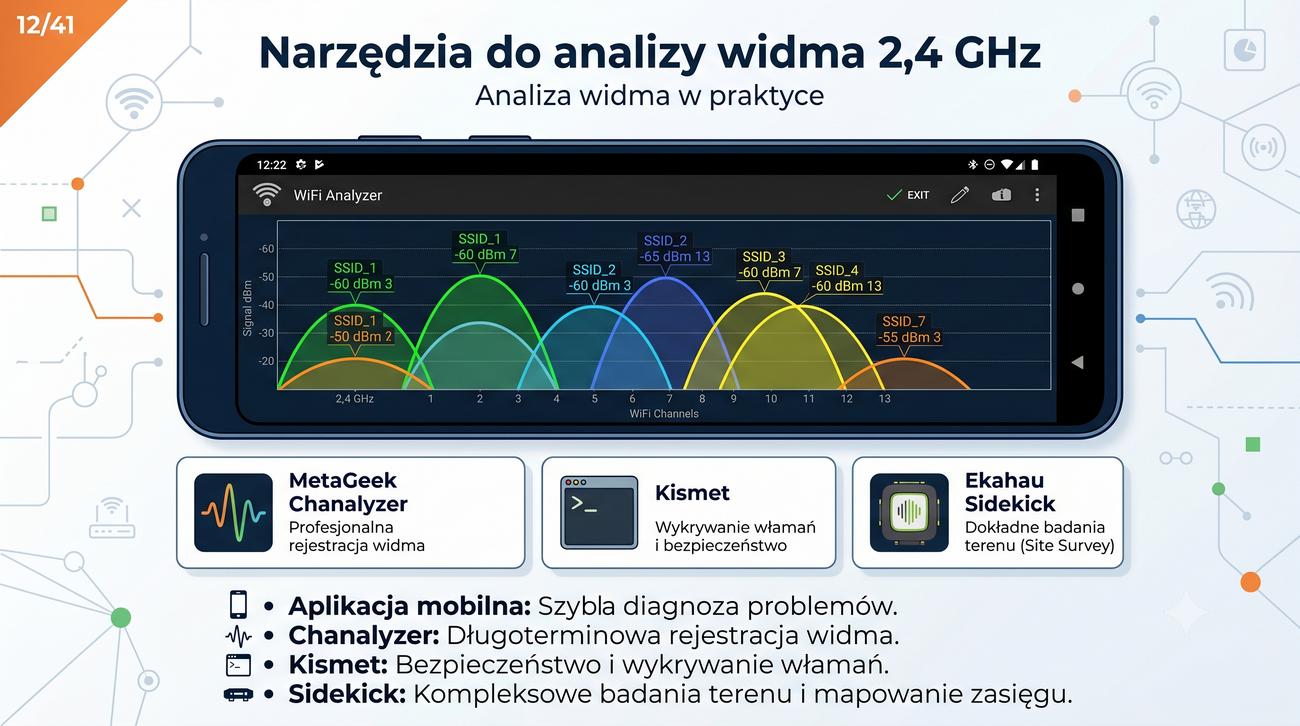

Wybór odpowiedniego narzędzia do analizy widma zależy w dużej mierze od skali projektu i budżetu, jakim dysponuje administrator. Aplikacje mobilne, takie jak WiFi Analyzer na Androida, są doskonałe do szybkiej orientacyjnej diagnostyki, ponieważ pokazują w czasie rzeczywistym zajętość kanałów i poziom sygnału. Ich ograniczeniem jest jednak brak możliwości pomiaru szumu tła i interferencji pozasieciowych, co w profesjonalnych wdrożeniach bywa kluczowe.

Narzędzia klasy profesjonalnej, jak MetaGeek Chanalyzer czy Ekahau Sidekick, oferują znacznie więcej – umożliwiają wielogodzinne nagrywanie widma, analizę widmową w dziedzinie czasu i częstotliwości, a także identyfikację źródeł interferencji niebędących sieciami WiFi. Na przykład kuchenka mikrofalowa pracująca w paśmie 2,4 GHz generuje charakterystyczny wzór na spektrogramie, który analizator potrafi rozpoznać.

Rozwiązania opensource'owe, takie jak Kismet, stanowią kompromis między ceną a funkcjonalnością. Kismet potrafi nie tylko skanować kanały i wykrywać AP, ale również rejestrować ruch i identyfikować potencjalne zagrożenia bezpieczeństwa. W połączeniu z kartą radiową obsługującą tryb monitorowania stanowi solidne narzędzie do analizy widma w budżetowych projektach.

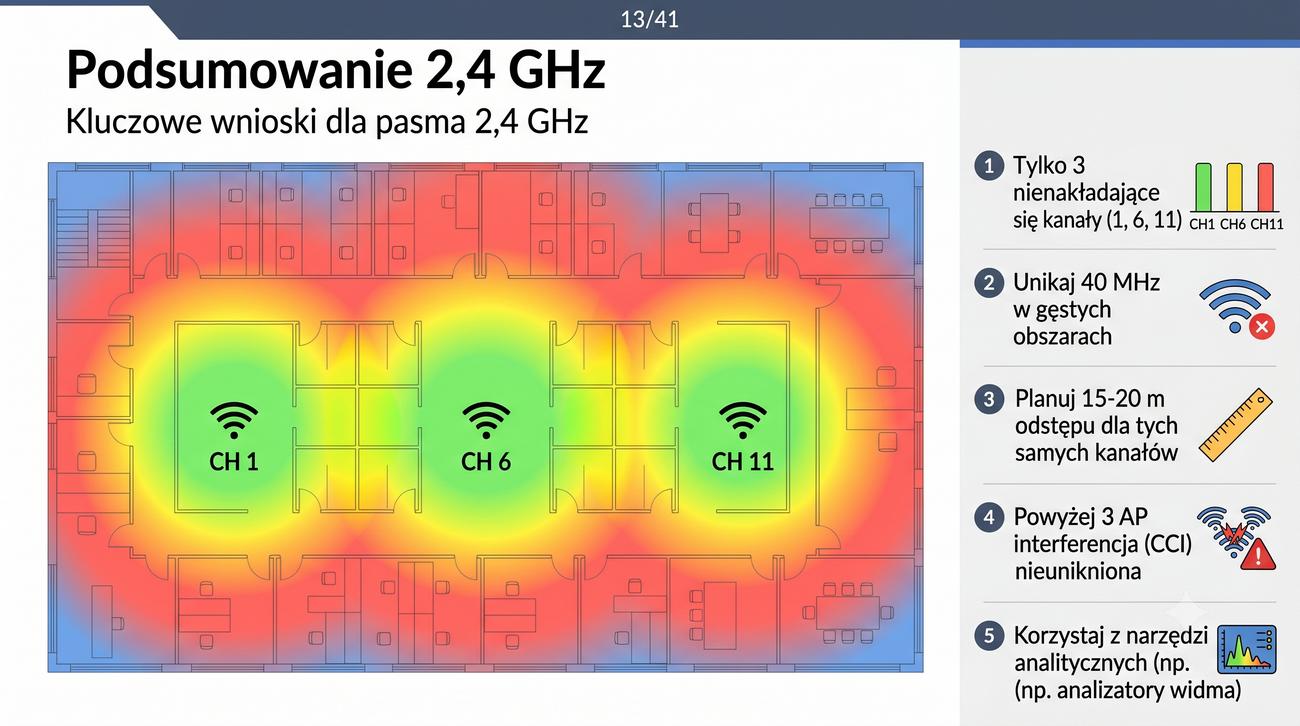

Podsumowując zagadnienia związane z pasmem 2,4 GHz, należy podkreślić, że jego największym ograniczeniem jest skrajnie mała pojemność widmowa. Zaledwie trzy nienakładające się kanały 20 MHz przy jednoczesnym powszechnym wykorzystaniu tego pasma przez różne technologie powodują, że w gęstej zabudowie sieć WiFi w 2,4 GHz prawie zawsze będzie działać poniżej optymalnej wydajności. To nie jest wada sprzętu, lecz fizyczne ograniczenie dostępnego widma.

Strategia projektowa dla pasma 2,4 GHz powinna opierać się na trzech filarach: po pierwsze, zawsze używaj tylko kanałów 1, 6 i 11 (oraz 13 w Europie, jeśli sprzęt to wspiera). Po drugie, unikaj kanałów 40 MHz w tym paśmie, chyba że masz absolutną pewność, że otoczenie radiowe jest czyste. Po trzecie, staraj się odciążać pasmo 2,4 GHz, kierując klientów obsługujących 5 GHz do wyższego pasma.

W praktyce inżynierskiej pasmo 2,4 GHz powinno być traktowane jako pasmo rezerwowe dla starszych urządzeń oraz do obsługi aplikacji niewymagających wysokiej przepustowości, takich jak IoT czy telefonia VoIP. Nowoczesne sieci projektuje się z założeniem, że podstawowym pasmem roboczym jest 5 lub 6 GHz, a 2,4 GHz służy wyłącznie do zapewnienia kompatybilności wstecznej i pokrycia na dużych odległościach.

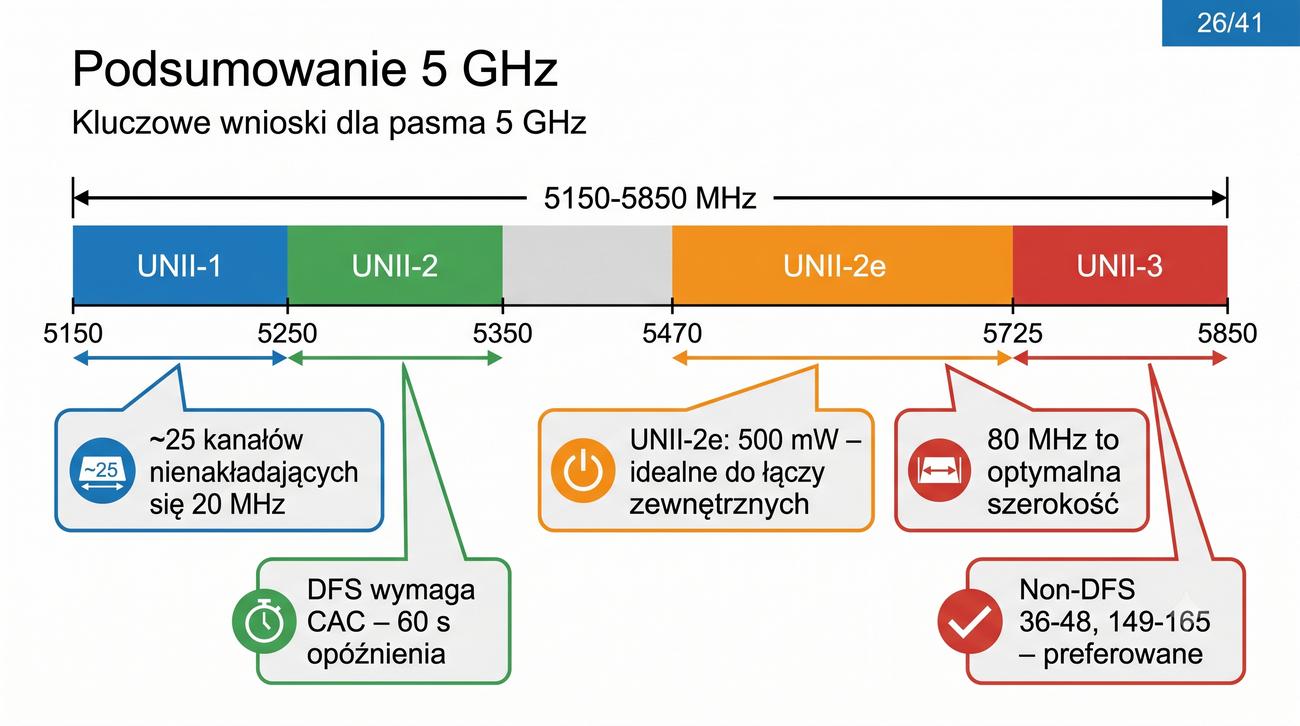

Pasmo 5 GHz stanowi znaczący krok naprzód w porównaniu z zatłoczonym pasmem 2,4 GHz, oferując około 700 MHz szerokości widma w Europie. Ta ogromna przestrzeń częstotliwościowa przekłada się na około 25 nienakładających się kanałów 20 MHz, co daje projektantom sieci znacznie większą swobodę w planowaniu. Co więcej, w paśmie 5 GHz pracuje znacznie mniej urządzeń pozasieciowych niż w 2,4 GHz, co przekłada się na czystsze widmo.

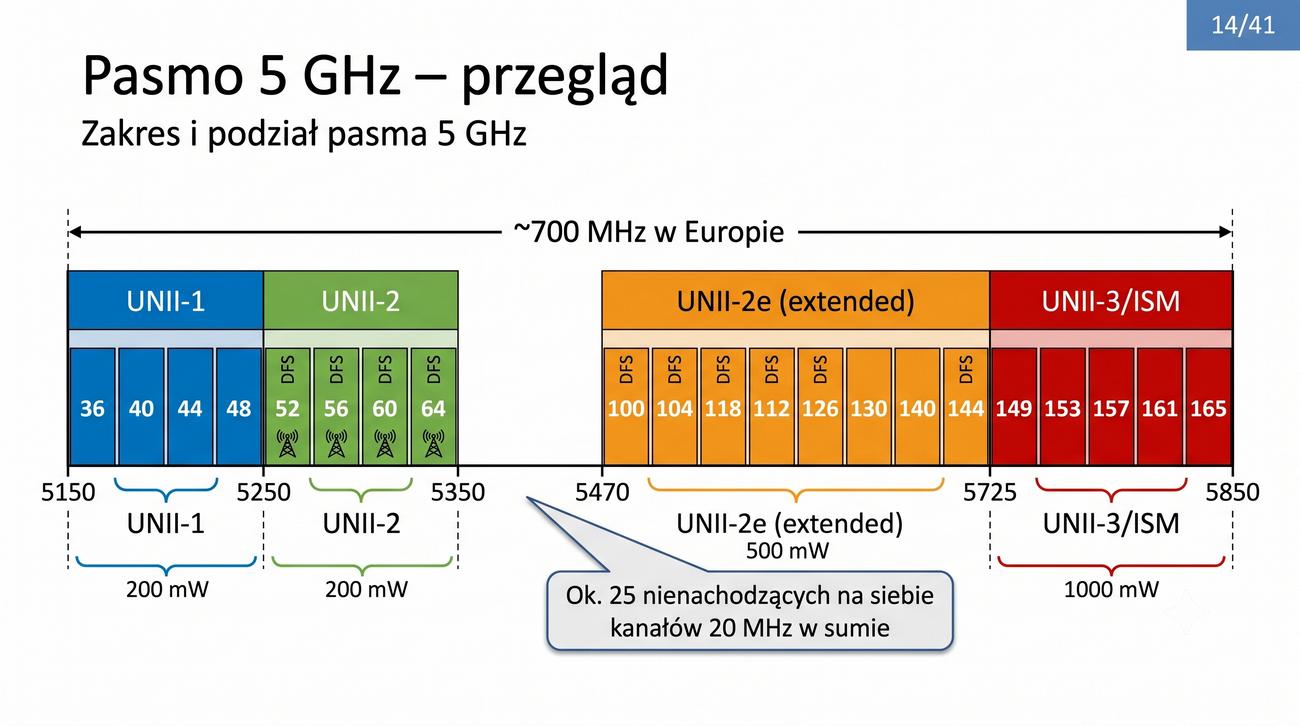

Podział pasma 5 GHz na podzakresy UNII nie jest przypadkowy – każdy z nich został pierwotnie przeznaczony do innych zastosowań, a dopiero później udostępniony dla sieci WLAN. Regulacje dotyczące mocy, wymogów DFS oraz dopuszczalnego zastosowania wewnątrz i na zewnątrz budynków różnią się między podzakresami, co administrator musi uwzględnić podczas projektowania. Nieznajomość tych regulacji może prowadzić do naruszenia przepisów i kar finansowych.

Ważną cechą pasma 5 GHz jest możliwość stosowania szerokich kanałów 80 i 160 MHz, które znacząco zwiększają przepustowość. Należy jednak pamiętać, że szersze kanały są bardziej podatne na interferencje i zmniejszają liczbę dostępnych nienakładających się pasm. W gęstym środowisku miejskim kanał 160 MHz może być praktycznie niemożliwy do wykorzystania ze względu na nakładanie się z sieciami sąsiadów.

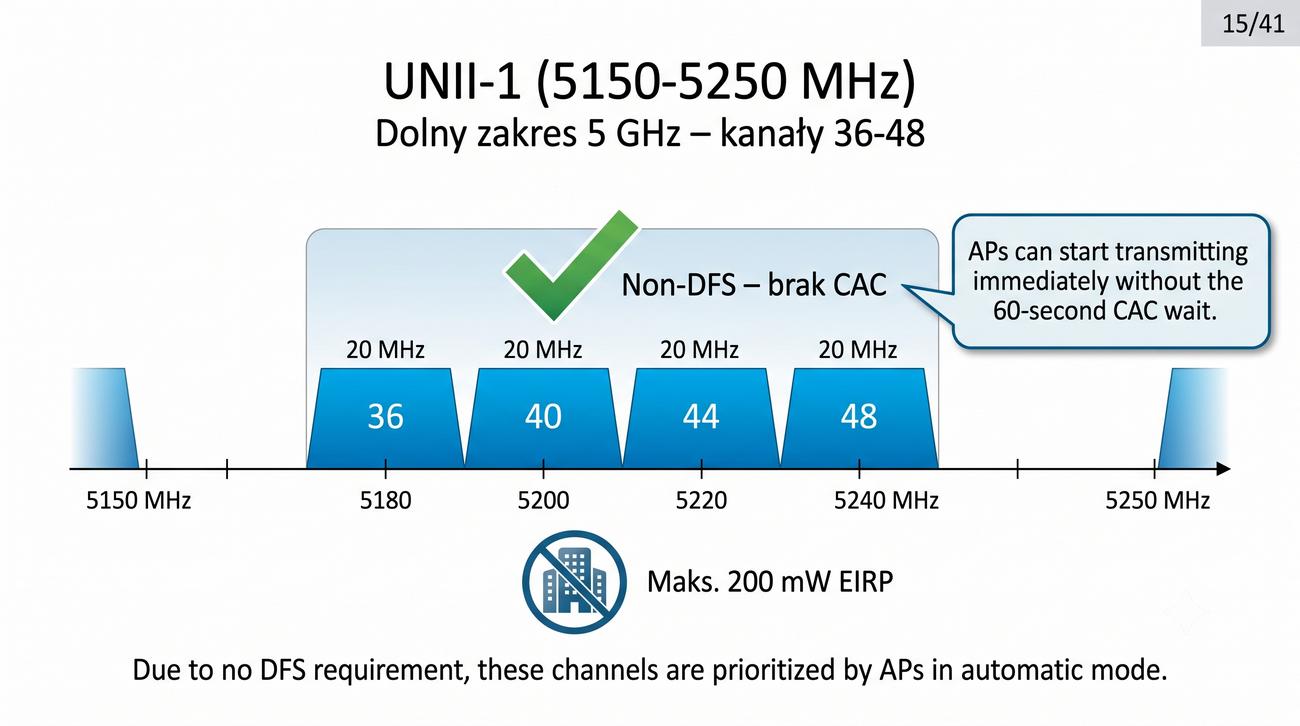

Podzakres UNII-1 jest wyjątkowy w całym paśmie 5 GHz, ponieważ nie wymaga stosowania mechanizmu DFS. Oznacza to, że punkt dostępowy może rozpocząć nadawanie natychmiast po uruchomieniu, bez czekania 60 sekund na zakończenie procedury CAC. Z tego powodu kanały 36–48 są najchętniej wybierane przez administratorów ceniących sobie szybki start usługi i niezawodność działania.

Ograniczenie do pracy wyłącznie wewnątrz budynków wynika z historycznych regulacji, które chroniły służby satelitarne przed interferencją z sieciami naziemnymi. Mimo że w wielu krajach to ograniczenie zostało złagodzone, w Europie nadal obowiązuje zakaz używania UNII-1 na zewnątrz. Naruszenie tego przepisu może skutkować odpowiedzialnością prawną operatora sieci.

Maksymalna moc 200 mW EIRP w UNII-1 jest stosunkowo niska w porównaniu z innymi podzakresami 5 GHz, co oznacza mniejszy zasięg pojedynczego AP. W praktyce nie stanowi to jednak większego problemu, ponieważ kanały te są przeznaczone do użycia w środowisku wewnątrzbudynkowym, gdzie typowe odległości są niewielkie. Gęstsze rozmieszczenie AP rekompensuje ograniczenia mocy w tym zakresie.

Podzakres UNII-2 wprowadza dodatkowy stopień komplikacji w postaci obowiązkowego DFS oraz TPC. Mechanizm TPC, czyli kontrola mocy nadawania, wymaga, aby AP i klienci dostosowywali swoją moc do minimalnego poziomu niezbędnego do utrzymania łączności. W praktyce oznacza to, że urządzenia muszą informować się wzajemnie o swoich możliwościach mocowych i reagować na komendy kontrolera.

Kanały 52, 56, 60 i 64 w UNII-2 są często pomijane przez mniej doświadczonych administratorów ze względu na konieczność oczekiwania na CAC. Tymczasem stanowią one wartościowe uzupełnienie widma, szczególnie w średnich i dużych instalacjach, gdzie kanały non-DFS z UNII-1 są już zajęte. Włączenie kanałów DFS do puli dostępnych częstotliwości może znacząco poprawić rozkład obciążenia w sieci.

Warto pamiętać, że UNII-2 dopuszcza pracę zarówno wewnątrz, jak i na zewnątrz budynków, co czyni go bardziej uniwersalnym niż UNII-1. Ograniczenie mocy do 200 mW EIRP pozostaje jednak w mocy, więc do zastosowań zewnętrznych lepiej sprawdzają się wyższe podzakresy, takie jak UNII-2e czy UNII-3. Przy projektowaniu sieci zewnętrznej warto uwzględnić wszystkie dostępne opcje regulacyjne.

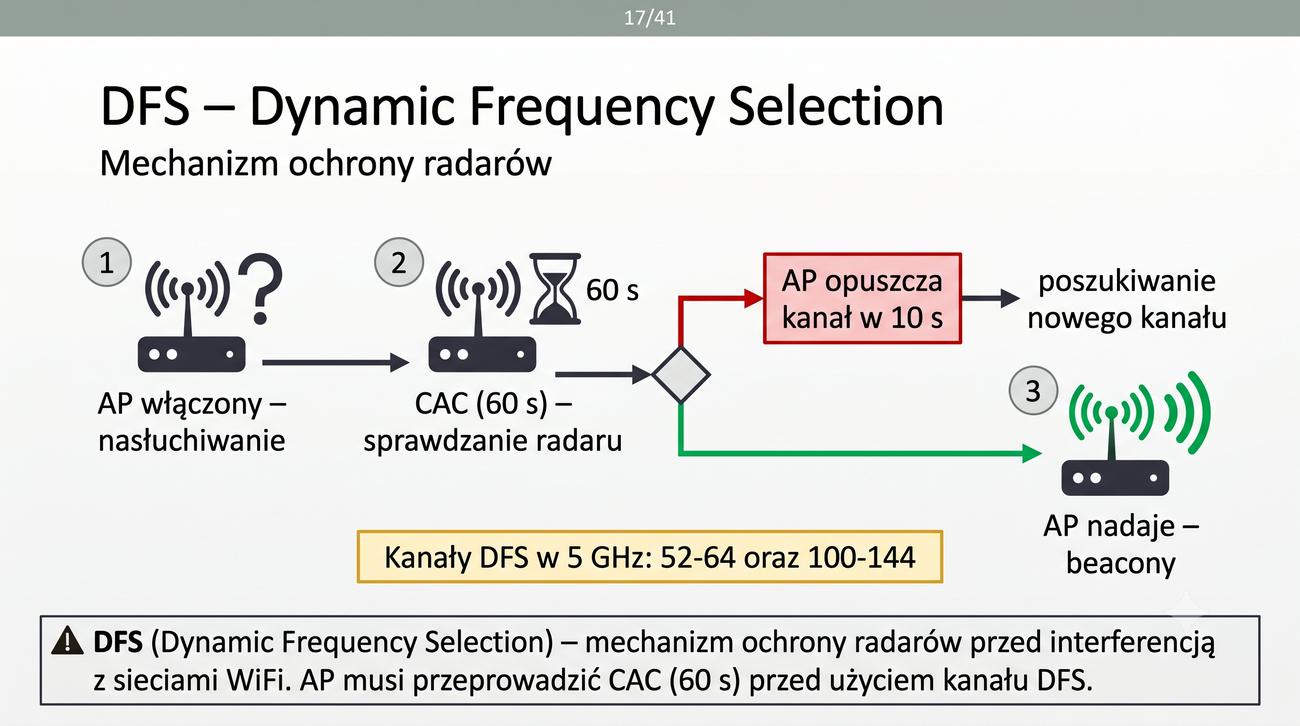

Mechanizm DFS jest jednym z najbardziej charakterystycznych elementów regulacyjnych w paśmie 5 GHz, który bezpośrednio wpływa na sposób projektowania sieci WLAN. Jego głównym celem jest ochrona radarów meteorologicznych i wojskowych przed interferencją wywołaną przez sieci WiFi. Systemy radarowe wykorzystują te same częstotliwości co WLAN, a ich priorytet wynika z zastosowań związanych z bezpieczeństwem publicznym i obronnością.

Procedura CAC wymaga od AP, przez 60 sekund przed rozpoczęciem nadawania, ciągłego monitorowania widma w poszukiwaniu sygnałów radarowych. Algorytmy detekcji radarów są zdefiniowane w standardzie IEEE 802.11 i muszą spełniać rygorystyczne kryteria czułości. Jeśli AP wykryje sygnał o charakterystyce radarowej, ma obowiązek w ciągu 10 sekund opuścić kanał i zapisać go na czarnej liście na określony czas.

W kontekście projektowania sieci DFS wymusza na administratorze dodatkowe planowanie. AP na kanałach DFS nie nadają się do zastosowań krytycznych, gdzie wymagany jest natychmiastowy start sieci, takich jak systemy ratownicze czy transmisje wideo na żywo. W takich przypadkach należy priorytetowo wykorzystywać kanały non-DFS, a DFS traktować jako rezerwę pojemnościową do codziennego ruchu użytkowników.

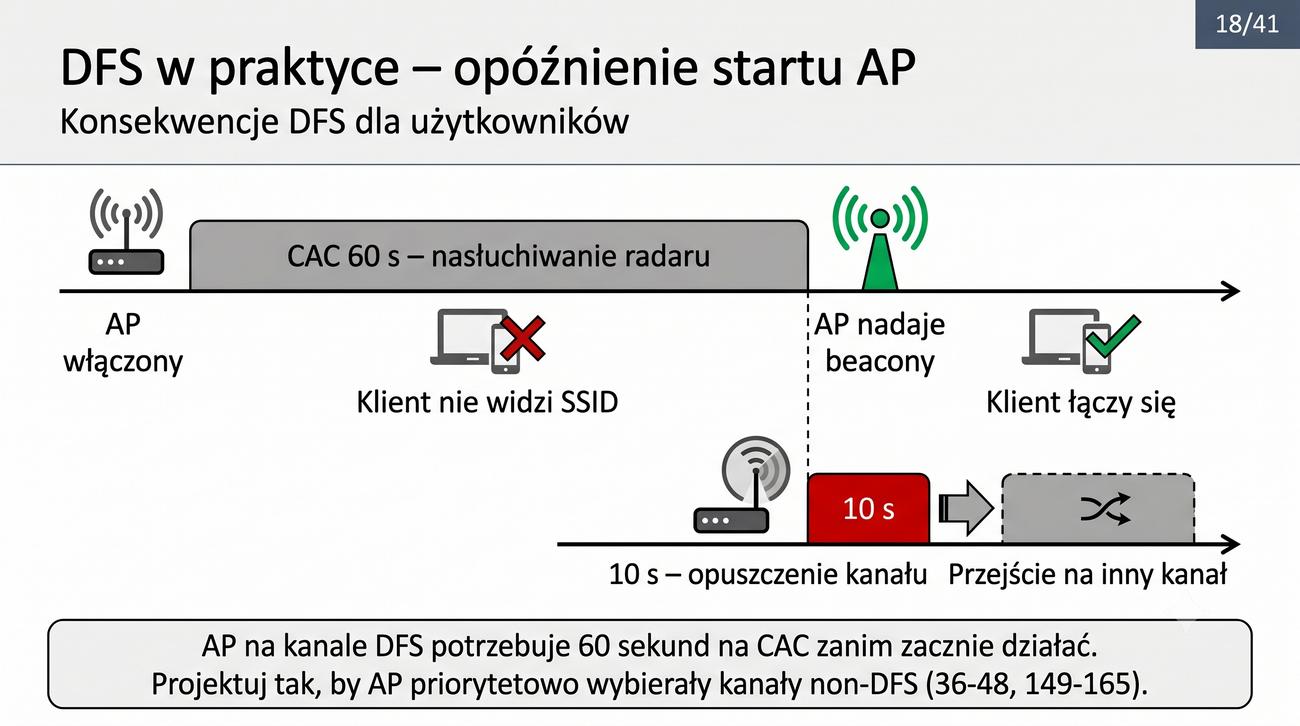

Opóźnienie startu AP na kanale DFS to jedno z najczęściej niedocenianych zagadnień w praktyce administracyjnej. Wielu administratorów konfiguruje punkty dostępowe z automatycznym wyborem kanału, nie zdając sobie sprawy, że jeśli system wybierze kanał DFS, sieć będzie niedostępna przez pierwszą minutę po restarcie. W środowiskach, gdzie resetowanie AP jest częste, może to prowadzić do okresowych niedostępności usługi.

Sytuacja komplikuje się, gdy w trakcie normalnej pracy AP na kanale DFS zostanie wykryty radar. Wówczas urządzenie ma 10 sekund na opuszczenie kanału i przełączenie się na inny, co dla podłączonych klientów oznacza chwilowe rozłączenie. Klienci muszą ponownie przeskanować kanały i połączyć się z AP na nowej częstotliwości, co w przypadku aplikacji czasu rzeczywistego może być bardzo odczuwalne.

Strategia omijania problemów z DFS polega na odpowiednim przygotowaniu listy dozwolonych kanałów w konfiguracji AP. Większość kontrolerów i systemów zarządzania pozwala na zdefiniowanie priorytetów – najpierw kanały non-DFS, potem DFS, a w ramach DFS pomijanie tych zakresów, w których radar jest wykrywany najczęściej. Według danych z praktyki operatorskiej kanały 120–144 są szczególnie narażone na detekcję radarów.

Podzakres UNII-2e wyróżnia się na tle innych części pasma 5 GHz przede wszystkim ze względu na najwyższą dozwoloną moc nadawania, wynoszącą 500 mW EIRP w Europie. To dwukrotnie więcej niż w UNII-1 i UNII-2, co przekłada się na znacznie większy zasięg pojedynczego AP. Ta cecha czyni UNII-2e szczególnie atrakcyjnym dla łączy zewnętrznych typu punkt-punkt oraz dla pokrycia dużych obszarów campusowych.

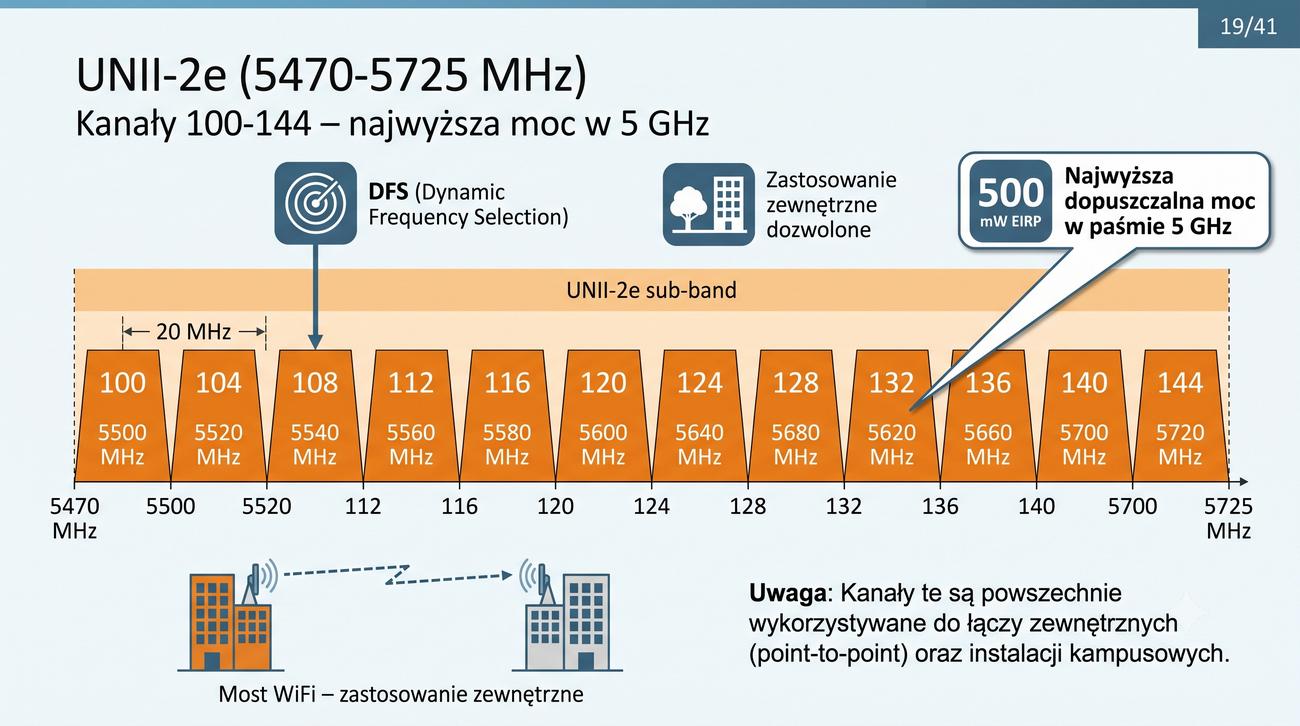

Kanały 100–144 oferują łącznie 12 kanałów 20 MHz, czyli 3 kanały 80 MHz, co przy mocy 500 mW daje bardzo elastyczne możliwości planowania. Niestety, jak wszystkie kanały z oznaczeniem DFS w paśmie 5 GHz, wymagają one procedury CAC przed rozpoczęciem nadawania. Co więcej, w tym zakresie detekcja radarów jest statystycznie częstsza niż w UNII-2, co może prowadzić do częstszych przeskoków kanałów.

W projektach zewnętrznych, takich jak pokrycie WiFi na kampusie uczelni czy w parku technologicznym, UNII-2e często stanowi podstawowe pasmo robocze. Wysoka dozwolona moc pozwala na pokrycie dużych odległości przy stosunkowo małej liczbie AP, co obniża koszty infrastruktury. Należy jednak pamiętać o obowiązkowym TPC, które wymaga stosowania mechanizmów kontroli mocy zarówno po stronie AP, jak i klientów.

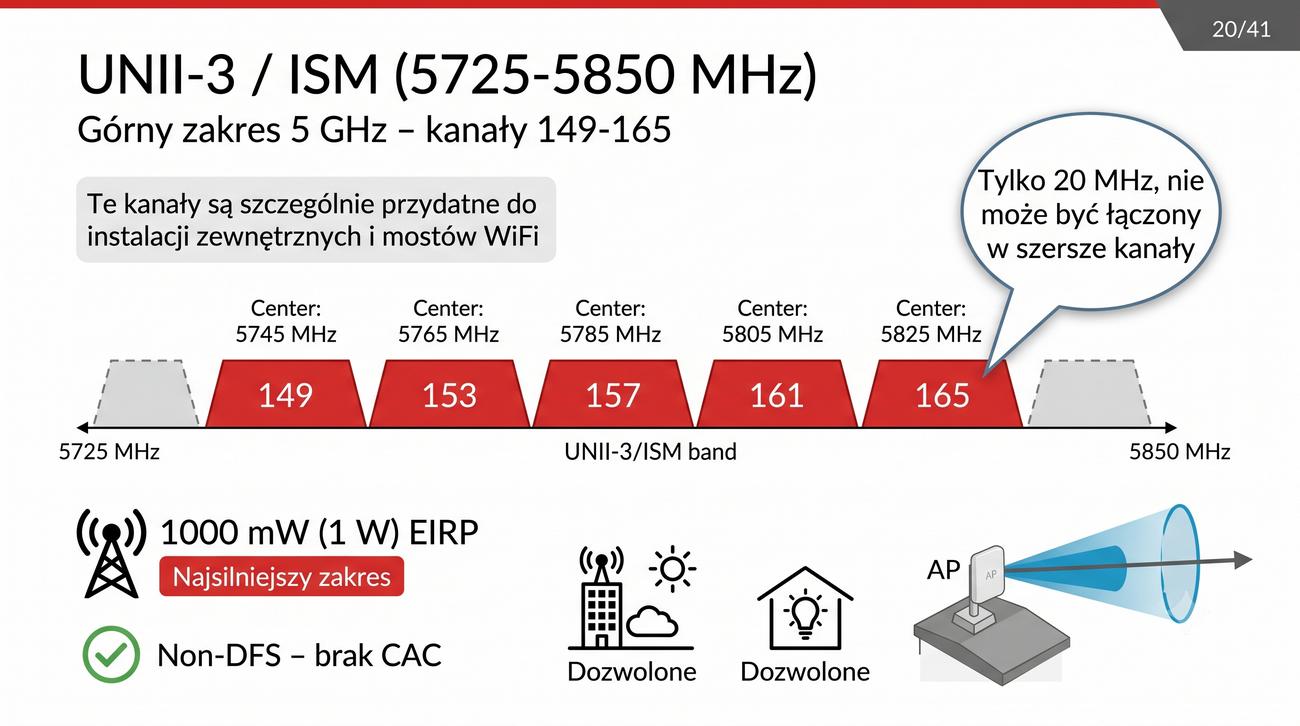

Górny zakres pasma 5 GHz, oznaczany jako UNII-3 lub ISM, oferuje najwyższą dozwoloną moc ze wszystkich podzakresów – aż 1000 mW EIRP w Europie. Ta wartość sprawia, że kanały 149–165 są preferowanym wyborem do zastosowań zewnętrznych, w tym mostów WiFi łączących budynki oraz szerokopasmowego dostępu na otwartych przestrzeniach. Co ważne, UNII-3 nie wymaga DFS, więc AP może nadawać natychmiast.

Dostępnych jest tylko pięć kanałów 20 MHz w UNII-3: 149, 153, 157, 161 i 165, przy czym kanał 165 jest wyjątkowy, ponieważ ma szerokość jedynie 20 MHz i nie może być łączony w szersze kanały. Dla kanałów 80 MHz dostępne jest tylko jedno pasmo (kanał 155 jako środek), co ogranicza możliwości planowania w tym zakresie. Mimo to, dla wielu praktycznych zastosowań UNII-3 jest w pełni wystarczający.

Regulacje europejskie dopuszczają używanie UNII-3 zarówno wewnątrz, jak i na zewnątrz budynków, bez dodatkowych ograniczeń. W połączeniu z wysoką mocą i brakiem DFS czyni to ten podzakres niezwykle uniwersalnym. Należy jednak pamiętać, że w niektórych krajach europejskich część kanałów UNII-3 może być ograniczona lub wymagać dodatkowych zezwoleń, dlatego przed wdrożeniem warto sprawdzić lokalne przepisy telekomunikacyjne.

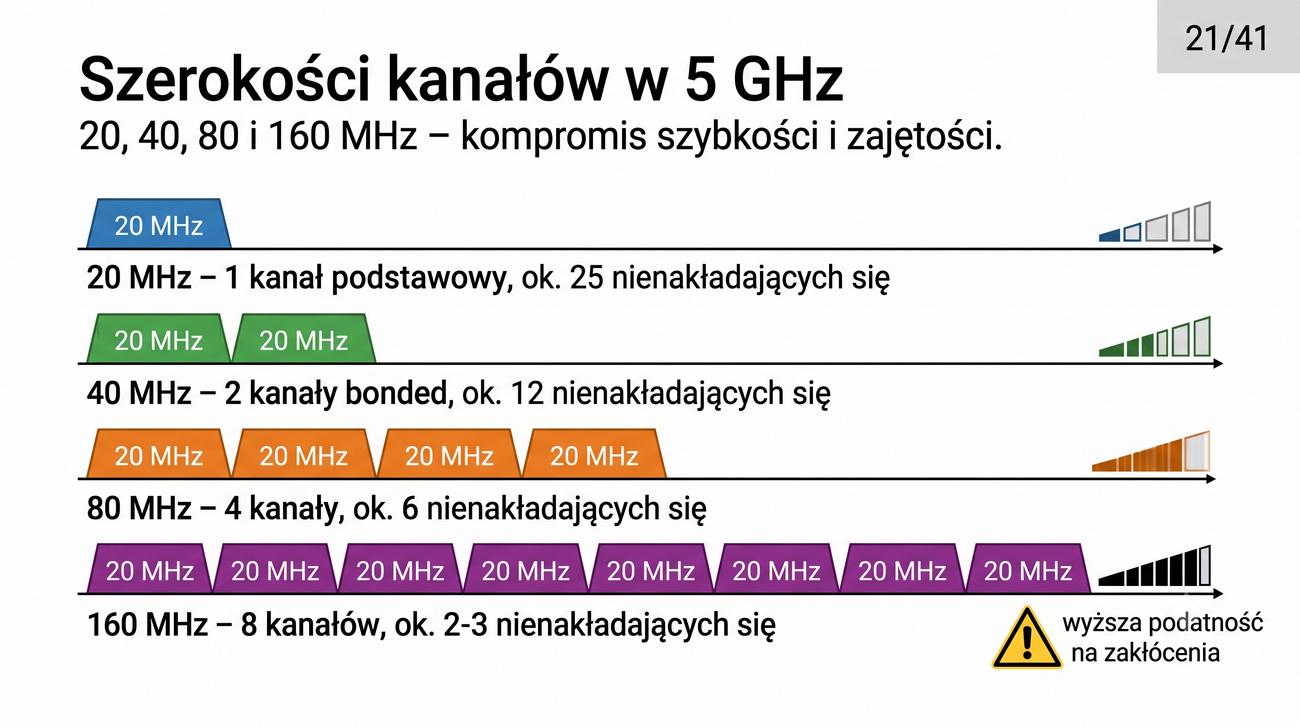

Wybór odpowiedniej szerokości kanału w paśmie 5 GHz to jeden z kluczowych kompromisów w projektowaniu sieci WLAN. Kanał 20 MHz oferuje największą liczbę dostępnych nienakładających się pasm, co jest szczególnie ważne w gęstych instalacjach z wieloma AP. Każde przejście na szerszy kanał zmniejsza pulę dostępnych pasm mniej więcej o połowę, co przy 160 MHz daje tylko 2–3 nienakładające się kanały w całym paśmie 5 GHz.

Nie oznacza to jednak, że zawsze należy wybierać 20 MHz. W środowiskach o małym zagęszczeniu AP, takich jak pojedyncze biuro czy dom, szerszy kanał 80 MHz zapewni klientom znacznie wyższą przepustowość. Standard 802.11ac umożliwia agregację kanałów w sposób elastyczny – AP może dynamicznie wybierać między 20 a 80 MHz w zależności od warunków, co nazywa się dynamicznym bondingiem kanałów.

Wybór 160 MHz w paśmie 5 GHz jest uzasadniony tylko w bardzo specyficznych scenariuszach, takich jak bezprzewodowe backhaul'e o wysokiej przepustowości lub instalacje na dużych, otwartych przestrzeniach z minimalną liczbą sąsiednich sieci. W typowych wdrożeniach biurowych 160 MHz jest trudne do utrzymania ze względu na interferencje, a klienci rzadko korzystają z tak szerokiego kanału w pełni efektywnie.

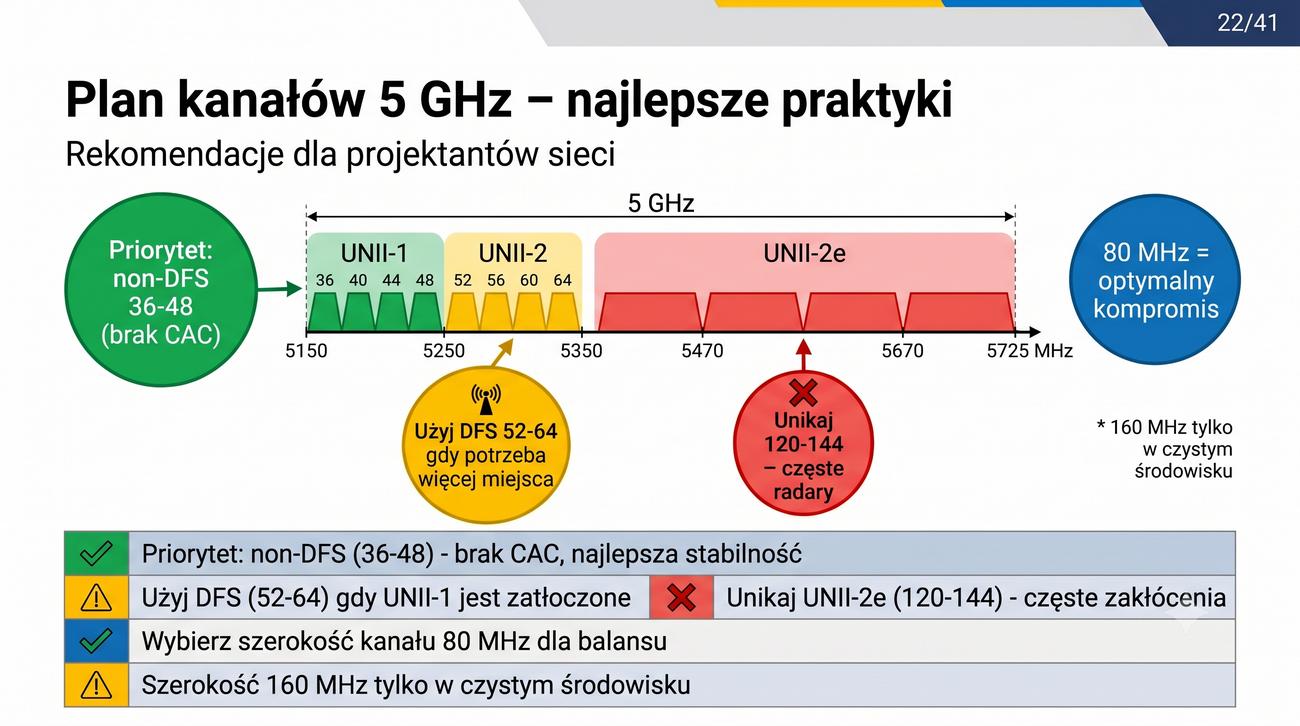

Zalecenia dotyczące planowania kanałów w paśmie 5 GHz wynikają zarówno z doświadczeń praktycznych, jak i z charakterystyki regulacyjnej poszczególnych podzakresów. Priorytetowe wykorzystanie kanałów non-DFS 36–48 to standardowa praktyka w każdej profesjonalnie zarządzanej sieci, ponieważ eliminuje ryzyko opóźnień związanych z CAC. Dopiero gdy te kanały są zajęte, warto sięgać po kanały DFS wyższych zakresów.

Szczególną uwagę należy zwrócić na kanały 120–144 w UNII-2e, które statystycznie wykazują najwyższy wskaźnik detekcji radarów w całym paśmie 5 GHz. W wielu relacjach praktyków sieciowych kanały te są wręcz pomijane w konfiguracjach, ponieważ ryzyko przymusowej zmiany kanału w trakcie pracy jest zbyt wysokie. Zamiast nich lepiej wykorzystać kanały 52–64 oraz 100–116, które oferują lepszy bilans dostępności i stabilności.

Szerokość 80 MHz jest obecnie uznawana za optymalną dla większości zastosowań biurowych i campusowych. Zapewnia przepustowość rzędu 400–600 Mbps w standardzie 802.11ac i 600–900 Mbps w 802.11ax, jednocześnie pozostawiając wystarczającą liczbę nienakładających się kanałów dla 6–8 AP w typowej instalacji. Jest to złoty środek między wydajnością a stabilnością w zmiennym środowisku radiowym.

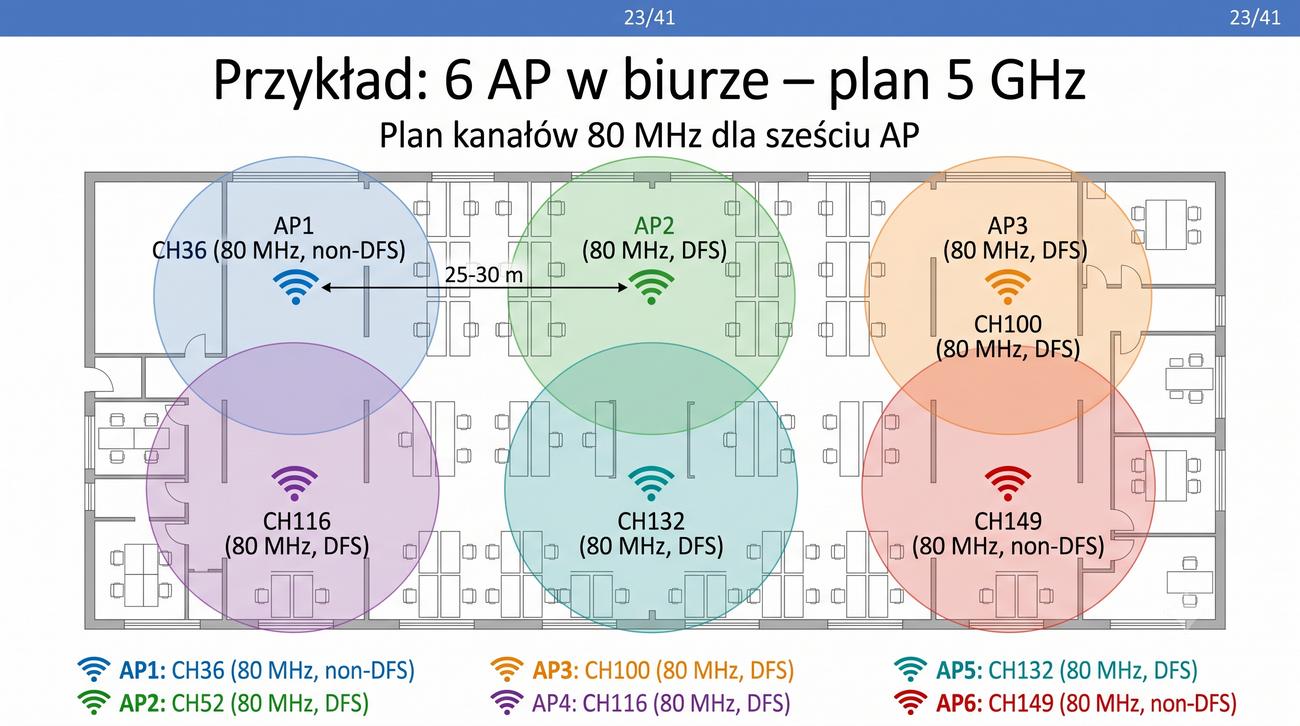

Przykład z sześcioma punktami dostępowymi w biurze doskonale ilustruje możliwości, jakie daje pasmo 5 GHz w porównaniu z 2,4 GHz. Przy sześciu AP w paśmie 2,4 GHz nieuniknione byłoby CCI, ponieważ dostępne są tylko trzy nienakładające się kanały. W paśmie 5 GHz natomiast można przypisać każdemu AP osobny kanał 80 MHz, co całkowicie eliminuje rywalizację o medium radiowe między komórkami.

Przedstawiony plan wykorzystuje kombinację kanałów non-DFS i DFS, co jest typowym podejściem w profesjonalnych instalacjach. AP1 na kanale 36 (non-DFS) będzie dostępny natychmiast po starcie, podczas gdy AP2–AP5 na kanałach DFS będą wymagały 60-sekundowego CAC. AP6 na kanale 149 ponownie korzysta z non-DFS, co zapewnia szybki start dla części sieci. Taka mieszana strategia łączy szybkość uruchamiania z maksymalnym wykorzystaniem dostępnego widma.

Odległość między AP na tych samych kanałach wynosząca 25–30 metrów jest wyższa niż w przypadku 2,4 GHz ze względu na charakterystykę propagacji w paśmie 5 GHz. Wyższe częstotliwości tłumią się szybciej, więc aby uniknąć CCI, AP muszą być rozstawione gęściej, ale jednocześnie większa liczba dostępnych kanałów pozwala na częstsze powtarzanie tych samych częstotliwości przy zachowaniu bezpiecznego odstępu.

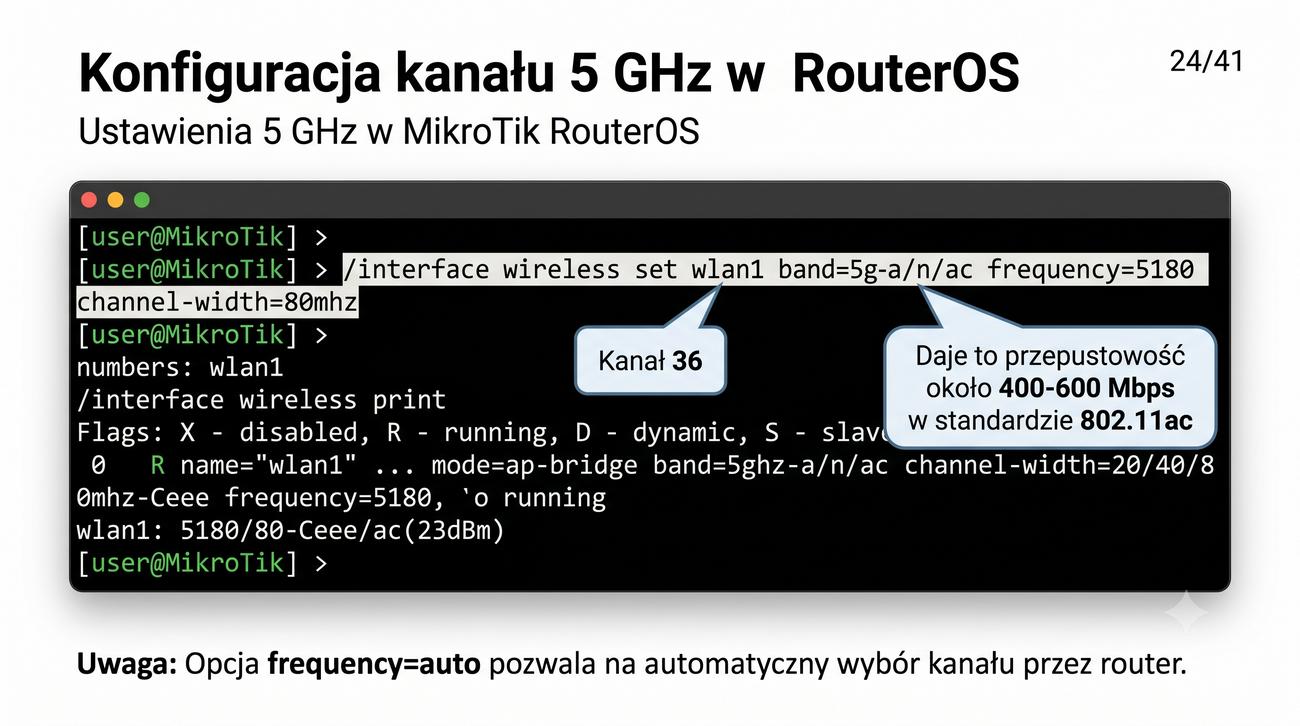

Konfiguracja kanału 5 GHz w RouterOS MikroTika jest zadaniem stosunkowo prostym, ale wymaga znajomości kilku kluczowych parametrów. Podstawowe polecenie /interface wireless set przyjmuje nazwę interfejsu oraz zestaw atrybutów określających charakterystykę radiową. Parametr band definiuje tryb pracy i pasmo, na przykład 5ghz-a/n/ac dla standardów 802.11a, n i ac w paśmie 5 GHz.

Wybór odpowiedniej częstotliwości odbywa się poprzez parametr frequency, gdzie wartość podaje się w megahercach. Dla kanału 36 będzie to 5180 MHz, dla 40 – 5200 MHz, dla 44 – 5220 MHz, a dla 48 – 5240 MHz. Szerokość kanału definiuje parametr channel-width, który może przyjmować wartości 20, 40, 80 lub 160 MHz. Należy pamiętać, że nie każda kombinacja częstotliwości i szerokości jest dozwolona – kanał 80 MHz wymaga odpowiedniego wyrównania do siatki 80 MHz.

RouterOS oferuje również zaawansowane opcje, takie jak frequency=auto z listą dozwolonych częstotliwości. Administrator może zdefiniować zestaw kanałów, spośród których AP ma wybierać, na przykład frequency=5180,5200,5220,5240 dla kanałów 36–48. W trybie automatycznym AP skanuje widmo przy starcie i wybiera kanał z najmniejszym poziomem szumu, co jest wygodnym rozwiązaniem w małych i średnich instalacjach.

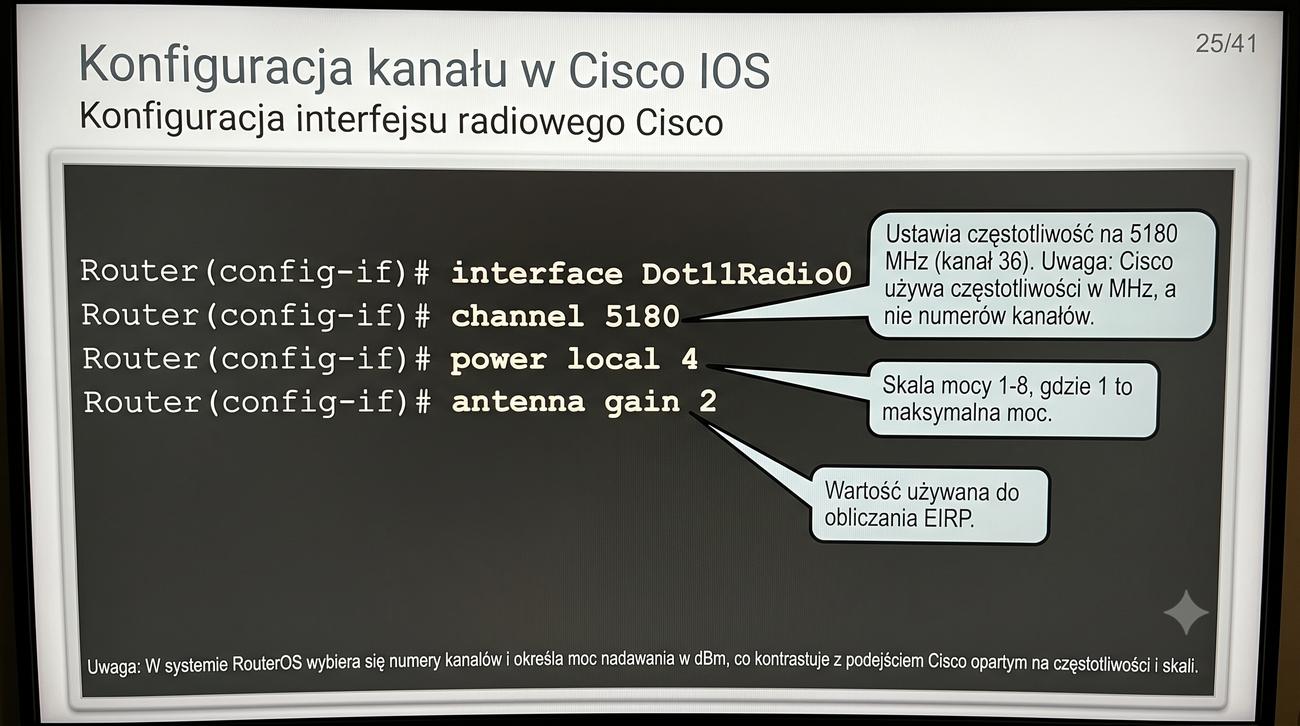

Konfiguracja interfejsu radiowego w systemie Cisco IOS różni się składnią od RouterOS, ale realizuje te same funkcje zarządzania kanałem. Polecenie channel w trybie konfiguracji interfejsu Dot11Radio pozwala ustawić konkretną częstotliwość w megahercach. Na przykład channel 5180 ustawia kanał 36, channel 5200 kanał 40, a channel 5220 kanał 44. Cisco nie używa pojęcia numeru kanału w poleceniu konfiguracyjnym – zawsze podaje się częstotliwość.

Parametr power local steruje mocą nadajnika w skali 1–8, gdzie wartość 1 oznacza maksymalną moc, a 8 minimalną. Ta odwrotna skala bywa myląca dla administratorów przyzwyczajonych do innych systemów, gdzie wyższa wartość oznacza większą moc. Wartość power local 4 ustawia moc na około połowę maksymalnej, co jest typowym ustawieniem dla środowisk biurowych o standardowym zagęszczeniu AP.

Dodatkowo Cisco IOS wymaga podania zysku anteny w decybelach izotropowych (dBi) za pomocą polecenia antenna gain. Wartość ta jest używana do obliczenia EIRP i musi być zgodna z faktycznymi parametrami podłączonej anteny. Podanie nieprawidłowej wartości może skutkować naruszeniem lokalnych regulacji dotyczących mocy nadawania lub nieoptymalnym zasięgiem sieci.

Pasmo 5 GHz oferuje znacząco większe możliwości projektowe niż 2,4 GHz, ale wymaga od administratora zrozumienia złożonych regulacji dotyczących DFS i podzakresów UNII. Kluczowym wnioskiem z omówionych zagadnień jest to, że w 5 GHz mamy do czynienia nie z jednym, ale z czterema różnymi podzakresami, z których każdy ma inne zasady użytkowania. Umiejętne łączenie tych podzakresów w jednej sieci pozwala maksymalnie wykorzystać dostępne widmo.

W praktyce projektowej najczęściej stosuje się strategię polegającą na priorytetowym użyciu UNII-1 (kanały 36–48) jako podstawowego pasma roboczego, uzupełnionego o UNII-2 (52–64) w razie potrzeby dodatkowej pojemności. UNII-2e (100–144) rezerwuje się do zastosowań zewnętrznych lub tam, gdzie potrzebna jest wyższa moc, a UNII-3 (149–165) stanowi pasmo awaryjne o wysokiej mocy i natychmiastowej dostępności.

Należy pamiętać, że regulacje dotyczące pasma 5 GHz różnią się między krajami i regionami świata. To, co jest dozwolone w Europie zgodnie z ETSI, może być niedozwolone w Stanach Zjednoczonych według FCC, i odwrotnie. Projektując sieć międzynarodową lub sprzęt przeznaczony na różne rynki, trzeba uwzględnić najbardziej restrykcyjne regulacje lub zastosować mechanizmy wykrywania lokalizacji i automatycznego dostosowania parametrów.

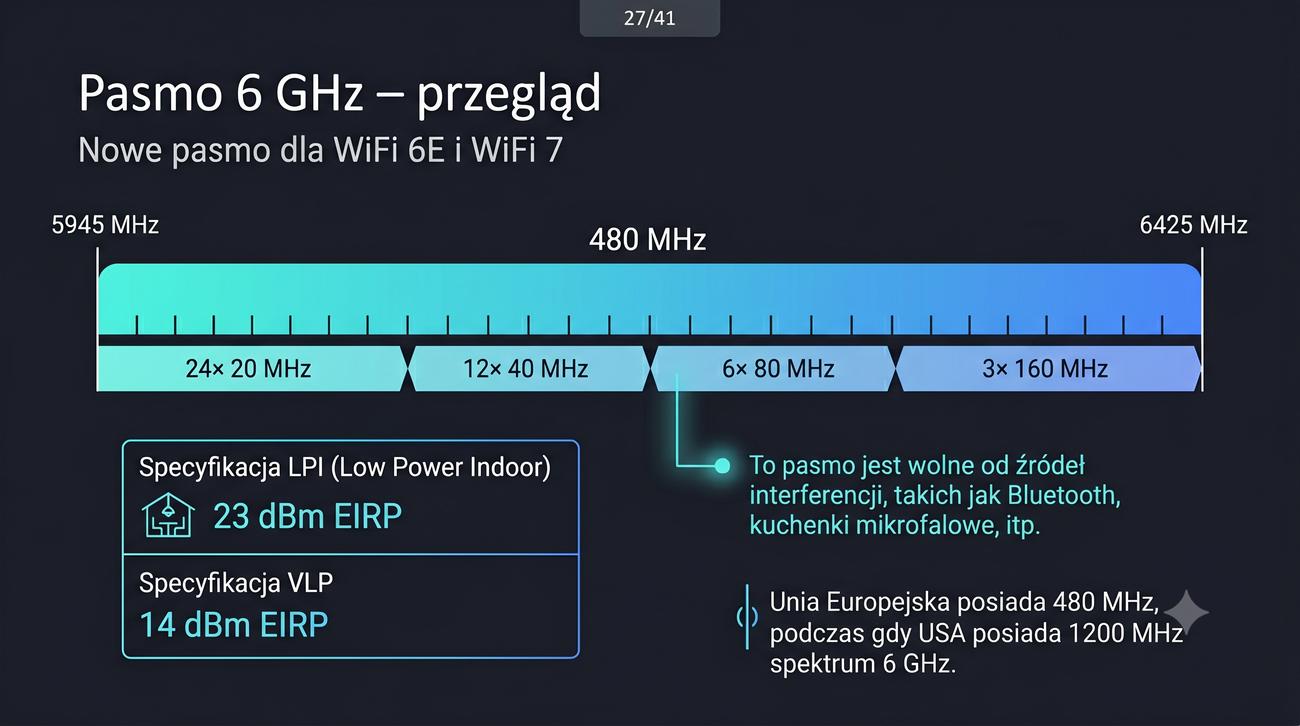

Pasmo 6 GHz stanowi największą zmianę w spektrum WiFi od czasu wprowadzenia pasma 5 GHz kilkanaście lat temu. Jego najważniejszą zaletą jest ogromna przestrzeń częstotliwościowa, która w Europie wynosi 480 MHz, a w Stanach Zjednoczonych aż 1200 MHz. To przekłada się na możliwość pracy wielu niezależnych sieci bez wzajemnych interferencji, co jest marzeniem każdego projektanta gęstych instalacji WiFi.

W przeciwieństwie do pasma 2,4 GHz, w 6 GHz praktycznie nie występują zakłócenia pozasieciowe. Brak kuchenek mikrofalowych, urządzeń Bluetooth, bezprzewodowych telefonów czy starszych standardów WiFi sprawia, że widmo jest wyjątkowo czyste. Dodatkowo wyższa częstotliwość oznacza krótszy zasięg, co w kontekście gęstych instalacji jest zaletą – sygnał szybciej tłumieje, zmniejszając ryzyko CCI między odległymi AP.

Ograniczenia mocy w paśmie 6 GHz są jednak znaczące. Klasa LPI (Low Power Indoor) z maksymalną mocą 23 dBm EIRP ogranicza zasięg pojedynczego AP do około 15–20 metrów wewnątrz budynków. Klasa VLP (Very Low Power) z mocą zaledwie 14 dBm EIRP jest przeznaczona do zastosowań krótkiego zasięgu, takich jak hot spoty w miejscach publicznych. Te ograniczenia wymuszają gęstsze rozmieszczenie AP w porównaniu z niższymi pasmami.

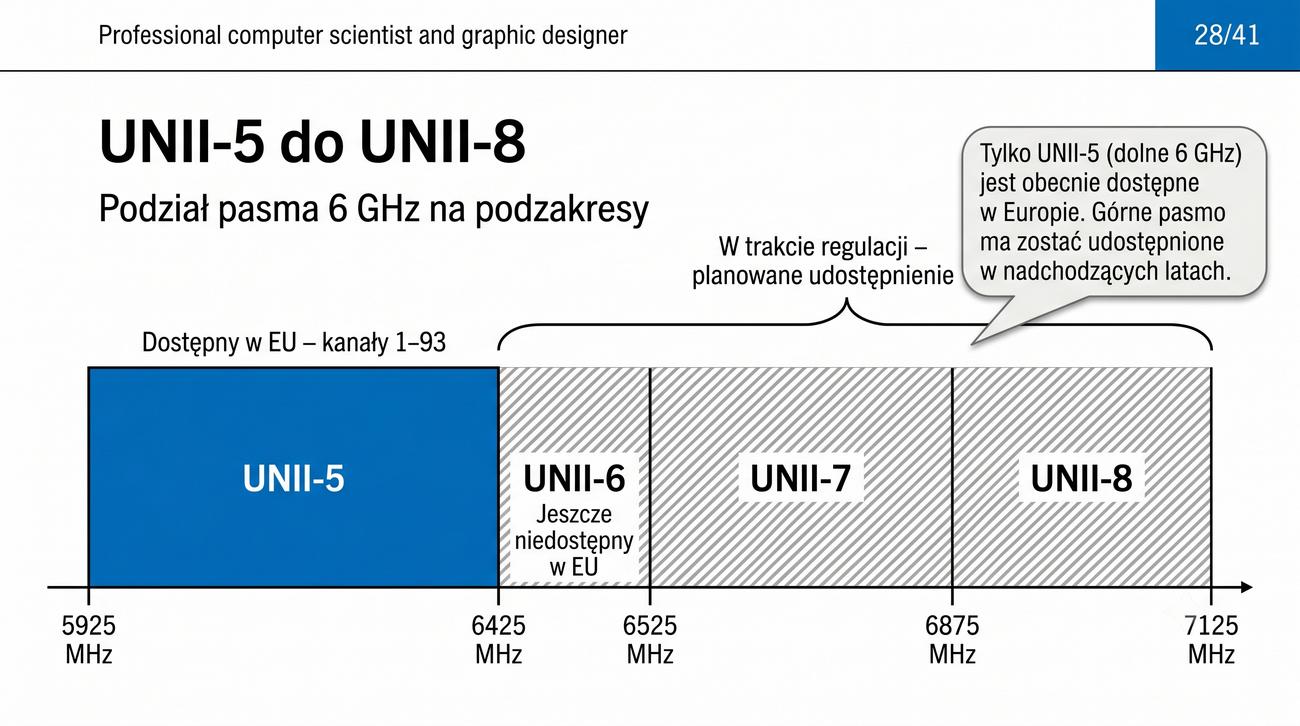

Podział pasma 6 GHz na podzakresy UNII-5, UNII-6, UNII-7 i UNII-8 jest analogiczny do struktury UNII w paśmie 5 GHz, ale ma bardziej złożony charakter regulacyjny. Obecnie w Europie dostępny jest tylko pierwszy podzakres UNII-5, który obejmuje zakres od 5945 do 6425 MHz. Oznacza to, że europejscy operatorzy sieci WiFi mają do dyspozycji 480 MHz widma, czyli około 60 procent tego, co jest dostępne w Stanach Zjednoczonych.

Wyższe podzakresy pasma 6 GHz, czyli UNII-6, UNII-7 i UNII-8, mieszczące się w zakresie 6425–7125 MHz, są obecnie przedmiotem prac regulacyjnych w Europie. Ich udostępnienie dla sieci WLAN planowane jest na najbliższe lata, ale dokładny harmonogram zależy od decyzji poszczególnych krajów członkowskich oraz uzgodnień na poziomie Unii Europejskiej. Niektóre kraje mogą udostępnić te zakresy wcześniej, inne później.

Należy podkreślić, że górne pasmo 6 GHz jest obecnie wykorzystywane przez służby rządowe, łączność satelitarną oraz operatorów telekomunikacyjnych do łączy backhaulowych. Proces uwalniania tego widma dla WiFi wymaga skomplikowanych uzgodnień, testów kompatybilności i okresów przejściowych. Dlatego administratorzy planujący długoterminowe inwestycje w sieci 6 GHz powinni śledzić aktualne prace ETSI i lokalnych regulatorów.

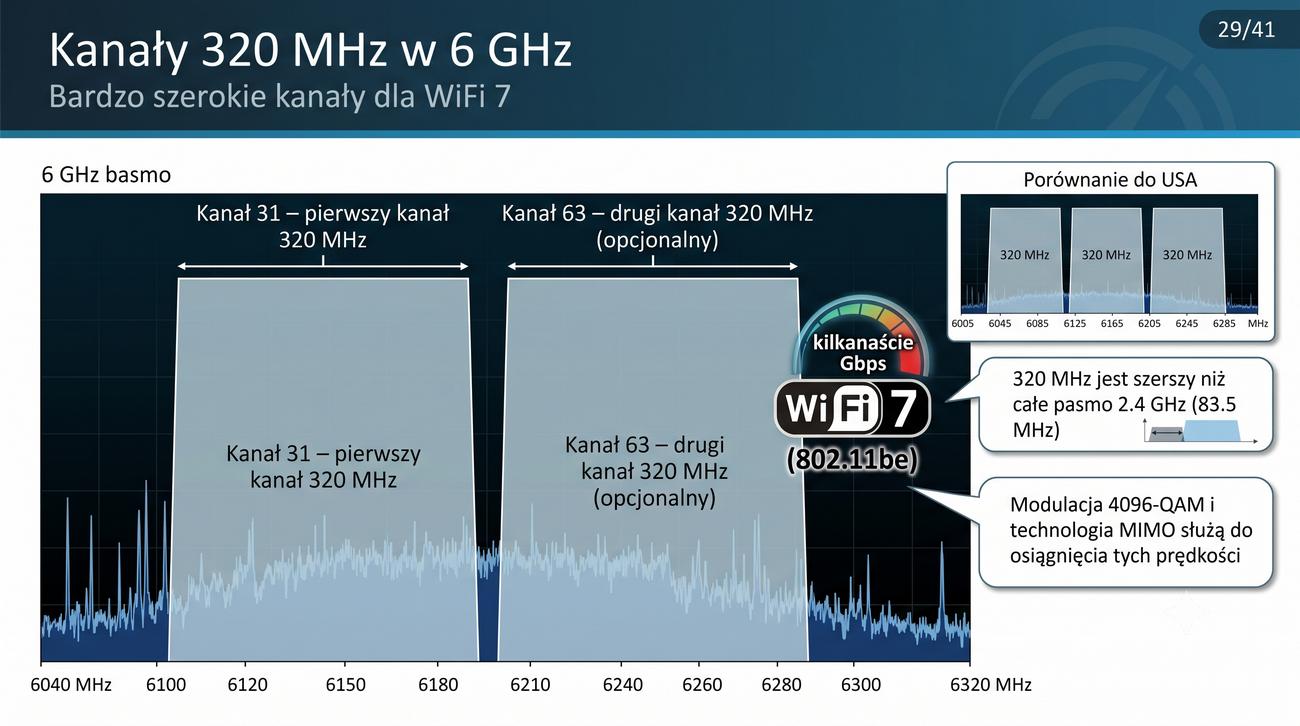

Kanały 320 MHz w paśmie 6 GHz to najbardziej rewolucyjna zmiana w standardzie WiFi 7 w porównaniu z poprzednimi generacjami. Szerokość 320 MHz oznacza, że pojedynczy kanał zajmuje więcej widma niż całe pasmo 2,4 GHz, które ma zaledwie 83,5 MHz. Taka przepustowość kanału w połączeniu z modulacją 4096-QAM i technikami MIMO pozwala osiągać prędkości rzędu kilkunastu gigabitów na sekundę.

W praktyce wykorzystanie kanałów 320 MHz w Europie jest ograniczone do dwóch pasm ze względu na dostępność tylko 480 MHz widma w UNII-5. Kanał 31 o środku 6105 MHz i kanał 63 o środku 6265 MHz to jedyne dostępne opcje dla tak szerokich kanałów. W Stanach Zjednoczonych, gdzie dostępne jest pełne 1200 MHz widma, mieszczą się trzy kanały 320 MHz, co daje jeszcze większe możliwości planowania.

Ze względu na bardzo dużą szerokość, kanały 320 MHz są szczególnie podatne na interferencje i nakładanie się z sąsiednimi sieciami. Dlatego zaleca się ich stosowanie przede wszystkim w środowiskach o kontrolowanym otoczeniu radiowym, takich jak dedykowane łącza backhaulowe, laboratoria badawcze czy wyspecjalizowane instalacje przemysłowe. W typowych biurach i domach kanały 80 lub 160 MHz pozostają bardziej praktycznym wyborem.

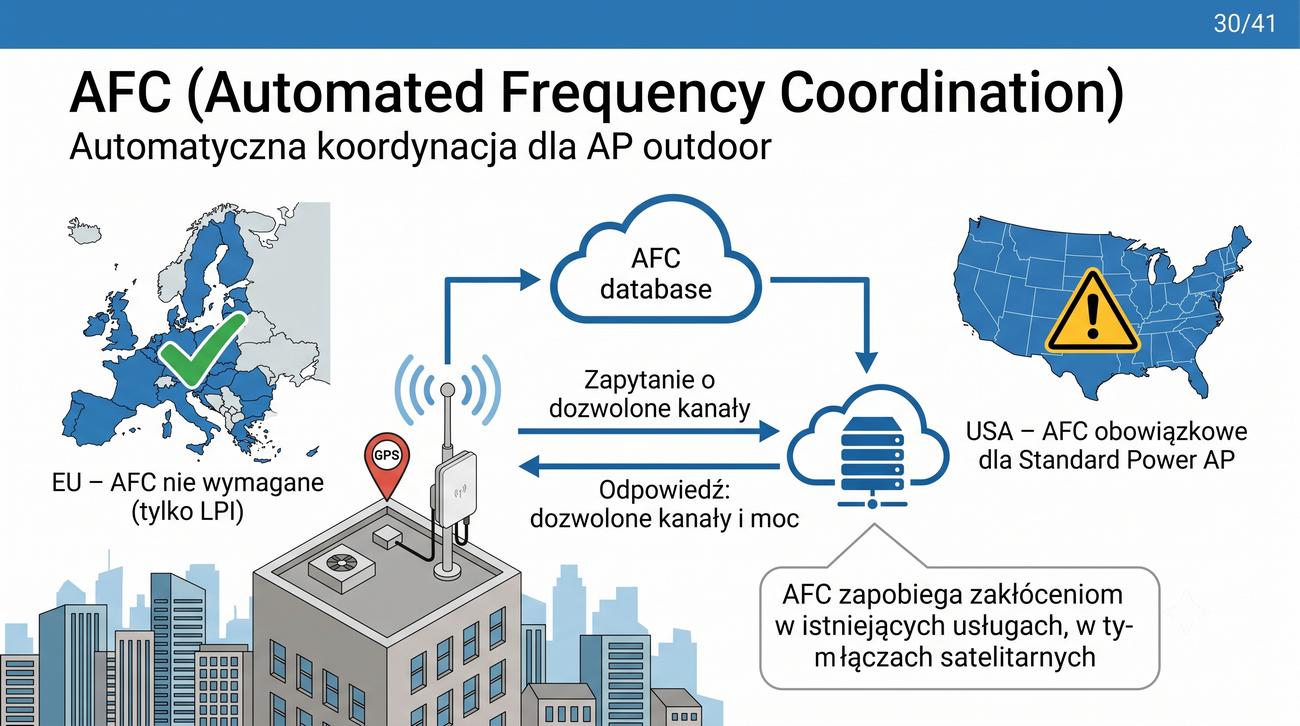

Mechanizm AFC, czyli automatyczna koordynacja częstotliwości, został wprowadzony jako odpowiedź na konieczność ochrony istniejących służb działających w paśmie 6 GHz. W odróżnieniu od DFS w paśmie 5 GHz, które jedynie wykrywa radary i opuszcza kanał, AFC aktywnie komunikuje się z centralną bazą danych, aby uzyskać pozwolenie na nadawanie. Jest to znacznie bardziej zaawansowany system zarządzania widmem.

W Stanach Zjednoczonych AFC jest obowiązkowe dla punktów dostępowych klasy standard power w paśmie 6 GHz, które mogą pracować na zewnątrz z mocą do 36 dBm EIRP. Przed rozpoczęciem nadawania AP musi połączyć się z serwerem AFC, przekazać swoją lokalizację GPS oraz parametry techniczne, a serwer odpowiada, które kanały są dozwolone i z jaką maksymalną mocą. Proces ten jest powtarzany okresowo oraz każdorazowo po zmianie lokalizacji.

W Europie AFC nie jest obecnie wymagane, ponieważ w paśmie 6 GHz dozwolone są tylko klasy LPI i VLP, które nie wymagają koordynacji. Jeśli jednak w przyszłości europejski regulator zdecyduje się udostępnić dla WiFi wyższe moce lub zastosowania zewnętrzne w 6 GHz, konieczne będzie wdrożenie AFC również w Europie. Systemy AFC są przedmiotem prac standaryzacyjnych w ramach Wi-Fi Alliance i ETSI.

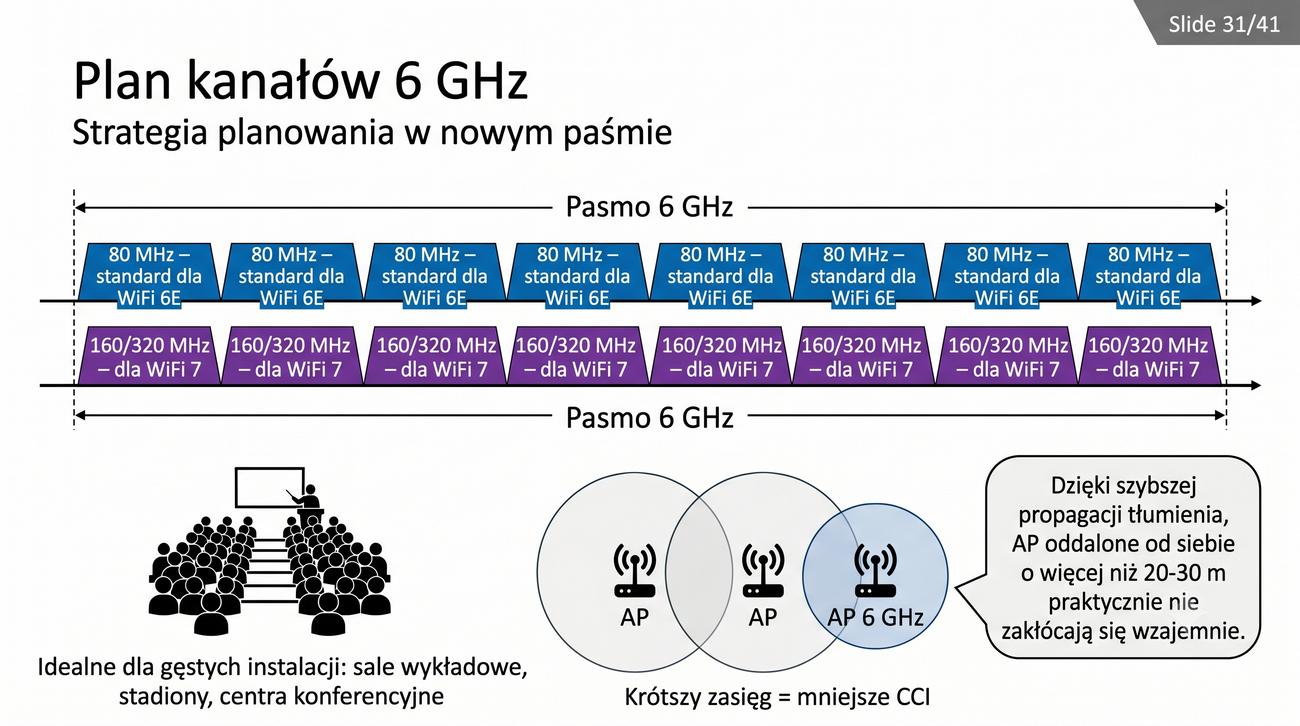

Planowanie kanałów w paśmie 6 GHz różni się fundamentalnie od strategii stosowanych w 2,4 i 5 GHz ze względu na unikalne właściwości propagacyjne tego zakresu. Fale o częstotliwości 6 GHz tłumią się znacznie szybciej niż w niższych pasmach – na przykład tłumienie w wolnej przestrzeni przy 6 GHz jest o około 1,6 dB wyższe niż przy 5 GHz i o około 8 dB wyższe niż przy 2,4 GHz. Oznacza to, że zasięg AP w 6 GHz jest naturalnie ograniczony.

Ta cecha, która na pierwszy rzut oka wydaje się wadą, w gęstych instalacjach okazuje się zaletą. Ponieważ sygnał szybko słabnie, AP w odległości większej niż 20–30 metrów praktycznie nie interferują ze sobą, nawet jeśli pracują na tych samych kanałach. To pozwala na znacznie częstsze powtarzanie kanałów w siatce AP niż w niższych pasmach, co jest kluczowe przy projektowaniu sieci dla dużych skupisk użytkowników.

Standardem w paśmie 6 GHz dla WiFi 6E jest kanał 80 MHz, który zapewnia dobry balans między przepustowością a liczbą dostępnych pasm. Dla WiFi 7 naturalnym wyborem stają się kanały 160 i 320 MHz, które pozwalają wykorzystać pełen potencjał nowego standardu. W każdym przypadku kluczowe jest uwzględnienie ograniczeń mocy LPI i VLP, które determinują gęstość rozmieszczenia AP w projektowanej sieci.

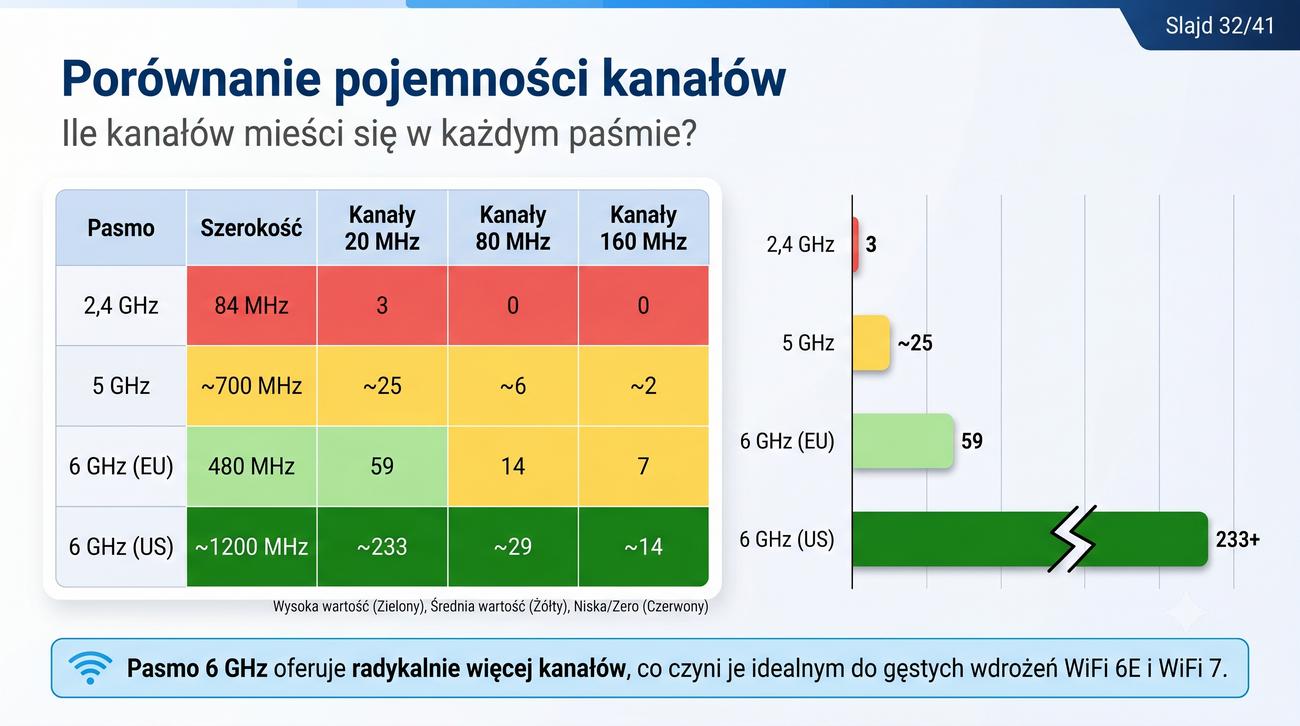

Porównanie pojemności kanałów w poszczególnych pasmach unaocznia fundamentalną różnicę między 2,4, 5 a 6 GHz. W paśmie 2,4 GHz mamy zaledwie 3 kanały 20 MHz i żadnego szerszego niż 40 MHz, co przy dzisiejszych wymaganiach przepustowościowych jest dalece niewystarczające. Pasmo 5 GHz z około 25 kanałami 20 MHz i możliwością użycia 80 lub 160 MHz stanowi znaczący postęp, ale w gęstych instalacjach wciąż może być niewydolne.

Pasmo 6 GHz w Europie oferuje 59 kanałów 20 MHz, 14 kanałów 80 MHz i 7 kanałów 160 MHz, co radykalnie zmienia możliwości projektowe. Dla porównania, w amerykańskim pełnym paśmie 6 GHz dostępnych jest około 233 kanałów 20 MHz, czyli prawie dziesięciokrotnie więcej niż w 5 GHz. Te liczby pokazują, dlaczego 6 GHz jest postrzegane jako przyszłościowe pasmo dla sieci WiFi nowej generacji.

W praktyce projektowej warto pamiętać, że liczba kanałów 20 MHz nie jest jedynym kryterium – kluczowe znaczenie ma również możliwość łączenia ich w szersze kanały oraz charakterystyka propagacyjna pasma. Nawet w 6 GHz, mimo ogromnej liczby kanałów, w bardzo gęstych instalacjach (sale wykładowe, stadiony, centra kongresowe) konieczne jest staranne planowanie, aby uniknąć CCI i zapewnić każdemu użytkownikowi akceptowalną przepustowość.

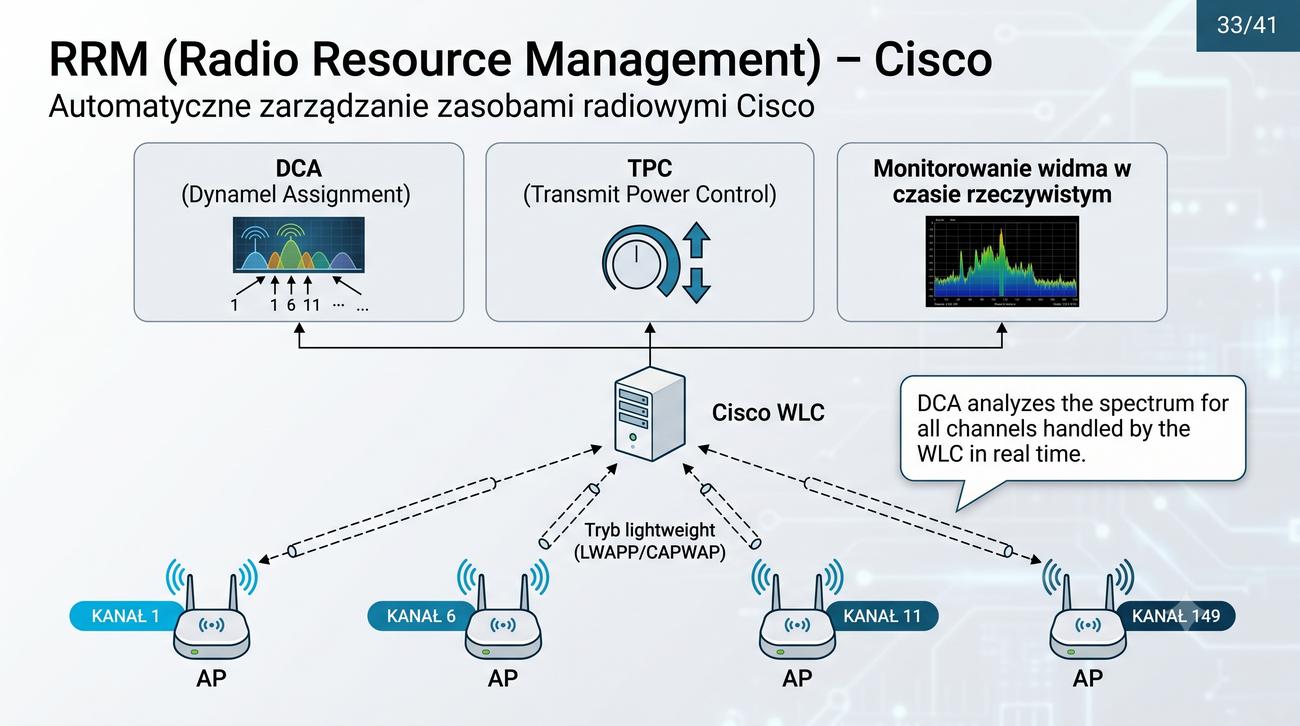

System RRM firmy Cisco to jedno z najbardziej zaawansowanych rozwiązań do automatycznego zarządzania kanałami w sieciach WLAN. Jego sercem jest algorytm DCA, który w czasie rzeczywistym analizuje widmo we wszystkich kanałach obsługiwanych przez kontroler WLC. DCA uwzględnia nie tylko poziom sygnału sąsiednich AP, ale również obciążenie poszczególnych kanałów, liczbę klientów oraz wykryte interferencje.

Mechanizm TPC w ramach RRM automatycznie dostosowuje moc nadawania każdego AP tak, aby zapewnić optymalne pokrycie przy minimalnym poziomie interferencji. Algorytm TPC dąży do tego, aby sygnał z każdego AP był wystarczająco silny w jego komórce, ale nie sięgał daleko poza nią, co ogranicza CCI. W zaawansowanych konfiguracjach można zdefiniować minimalną i maksymalną moc oraz docelowy poziom sygnału RSSI na krawędzi komórki.

RRM działa w architekturze kontrolerowej, co oznacza, że wszystkie AP są trybie lekkim (lightweight) i cała inteligencja zarządzania znajduje się w kontrolerze. W przypadku awarii kontrolera AP mogą działać w trybie awaryjnym, ale bez funkcji RRM. Dlatego w krytycznych wdrożeniach stosuje się pary kontrolerów w klastrze wysokiej dostępności, które zapewniają ciągłość zarządzania radiowego.

CAPsMAN to odpowiedź MikroTika na potrzebę centralnego zarządzania wieloma punktami dostępowymi w jednej sieci. W przeciwieństwie do scentralizowanej architektury Cisco, CAPsMAN może działać na zwykłym routerze MikroTik bez potrzeby zakupu dedykowanego kontrolera sprzętowego. To sprawia, że rozwiązanie jest dostępne cenowo nawet dla małych i średnich przedsiębiorstw, które chcą profesjonalnie zarządzać swoją siecią WLAN.

W systemie CAPsMAN administrator definiuje konfiguracje master, które zawierają kompletne ustawienia interfejsów radiowych, w tym parametry kanałów. Do każdej konfiguracji master można przypisać wiele profili kanałów, a CAPsMAN automatycznie rozdziela je pomiędzy rejestrujące się punkty dostępowe. Mechanizm ten zapewnia, że każdy AP otrzymuje unikalny kanał lub kanały w ramach zdefiniowanej puli, co minimalizuje ryzyko konfliktów konfiguracyjnych.

CAPsMAN obsługuje również scenariusze zaawansowane, takie jak roaming między AP, balansowanie obciążenia oraz automatyczne wykrywanie nowych CAP w sieci. Gdy nowy punkt dostępowy zostaje podłączony do sieci i skonfigurowany w trybie CAP, automatycznie znajduje kontroler CAPsMAN, pobiera konfigurację i uruchamia interfejs radiowy. Czas od podłączenia do pełnej gotowości wynosi zwykle kilkadziesiąt sekund.

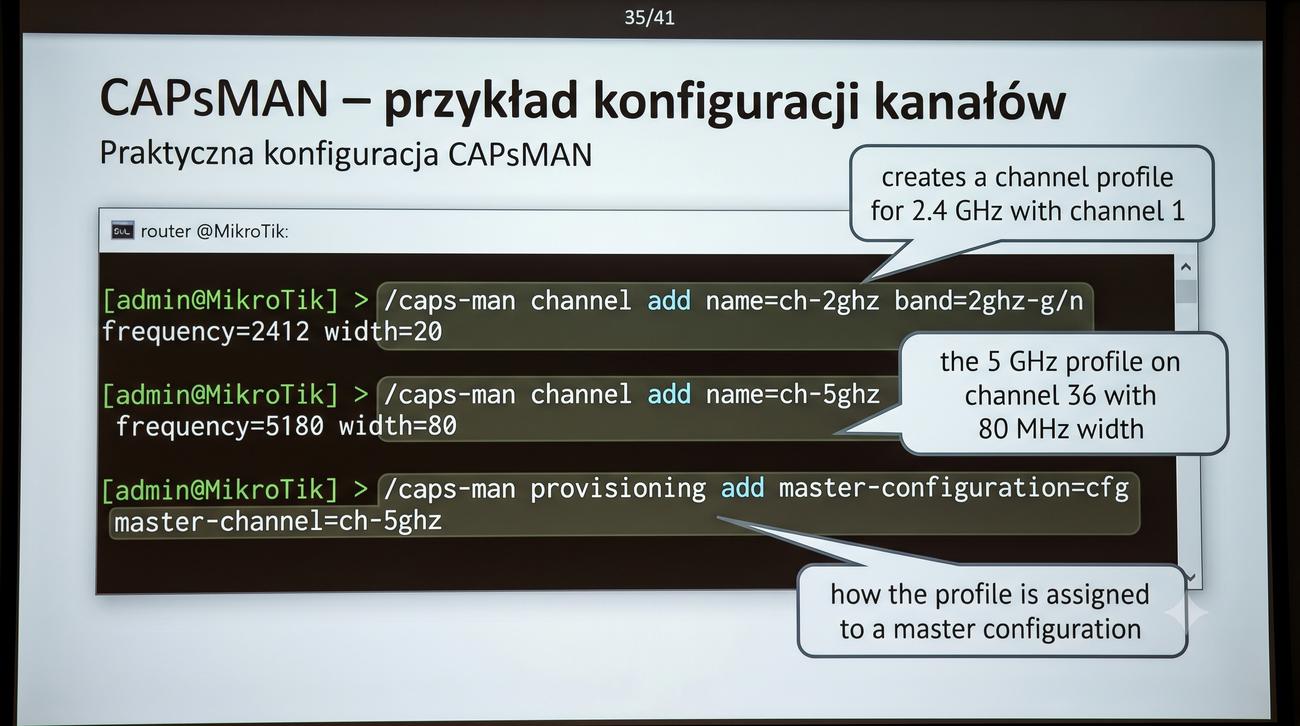

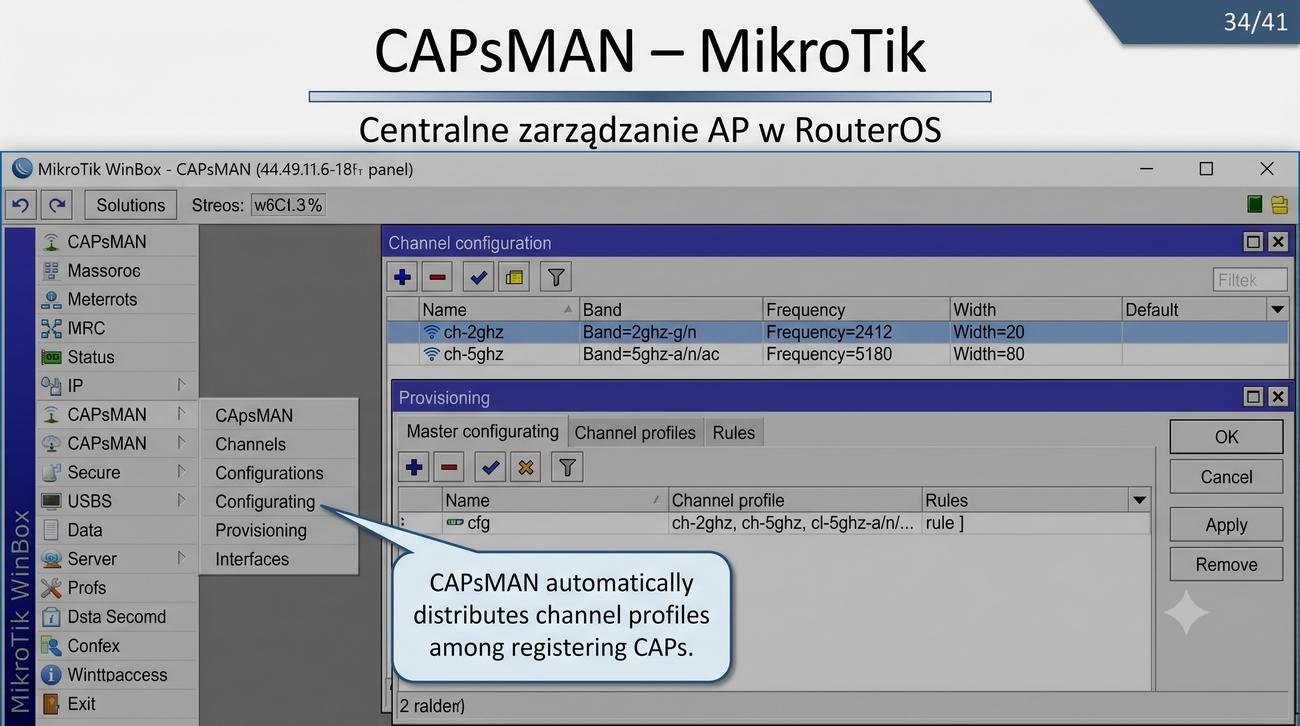

Przykład konfiguracji CAPsMAN przedstawiony na slajdzie ilustruje typowe podejście do definiowania profili kanałów w systemie MikroTik. Polecenie /caps-man channel add tworzy profil kanału z określonym pasmem, częstotliwością i szerokością. Profile mogą być definiowane oddzielnie dla 2,4 GHz i 5 GHz, co pozwala na elastyczne zarządzanie dwoma pasmami w jednym AP z obsługą dual-band.

Parametr master-channel w poleceniu provisioning przypisuje zdefiniowany wcześniej profil kanału do konfiguracji master. Gdy CAP rejestruje się w kontrolerze, otrzymuje nie tylko ogólną konfigurację interfejsu, ale również konkretny kanał z puli zdefiniowanej w profilu. W ten sposób administrator ma pewność, że wszystkie AP w sieci będą pracować na zgodnych ze sobą kanałach.

Warto zauważyć, że CAPsMAN pozwala również na definiowanie wielu profili kanałów dla jednej konfiguracji master, z których kontroler wybiera optymalny dla każdego CAP na podstawie analizy widma. Ta funkcja, nazywana channel selection, jest szczególnie przydatna w dynamicznych środowiskach, gdzie otoczenie radiowe zmienia się w czasie. CAPsMAN może wówczas automatycznie przełączać AP na mniej zajęte kanały bez ingerencji administratora.

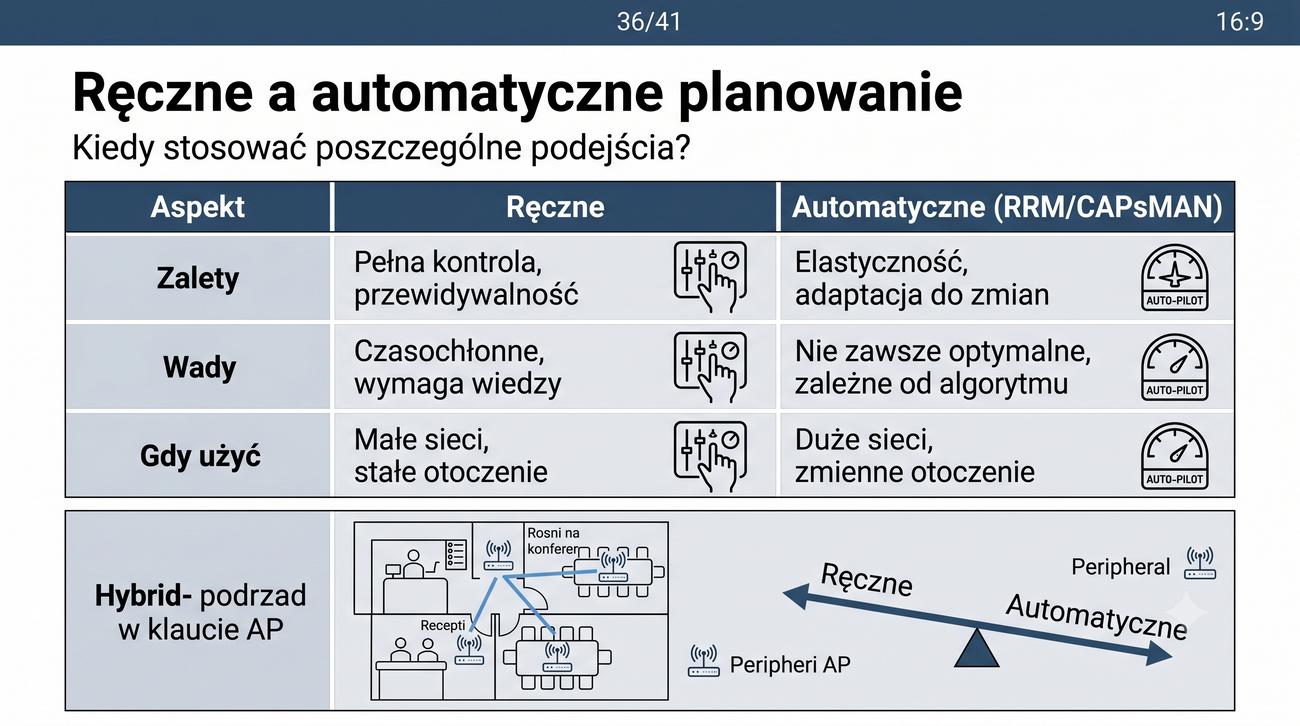

Decyzja między ręcznym a automatycznym planowaniem kanałów nie jest oczywista i zależy od wielu czynników. Ręczne planowanie daje administratorowi pełną kontrolę nad rozmieszczeniem kanałów, co jest szczególnie ważne w środowiskach o stałym otoczeniu radiowym, gdzie zmiany są rzadkie i przewidywalne. Wadą tego podejścia jest czasochłonność oraz konieczność posiadania głębokiej wiedzy na temat propagacji, interferencji i regulacji.

Automatyczne systemy, takie jak RRM czy CAPsMAN, doskonale sprawdzają się w dużych, dynamicznych sieciach, gdzie otoczenie radiowe zmienia się często i szybko. Algorytmy DCA potrafią w ciągu kilku minut przeanalizować setki kanałów i dostosować konfigurację do aktualnych warunków, co ręcznie zajęłoby godziny lub dni. Wadą jest jednak pewna nieprzewidywalność – algorytm może podjąć decyzję, której administrator nie do końca rozumie lub której nie akceptuje.

Podejście hybrydowe, sugerowane na slajdzie, jest w praktyce najczęściej stosowane. Polega ono na ręcznym ustaleniu kanałów dla AP działających w najważniejszych lokalizacjach (recepcja, sala konferencyjna, serwerownia) oraz pozostawieniu automatycznego doboru dla pozostałych punktów dostępowych. Taka strategia łączy zalety obu podejść: stabilność w newralgicznych obszarach i elastyczność w pozostałej części sieci.

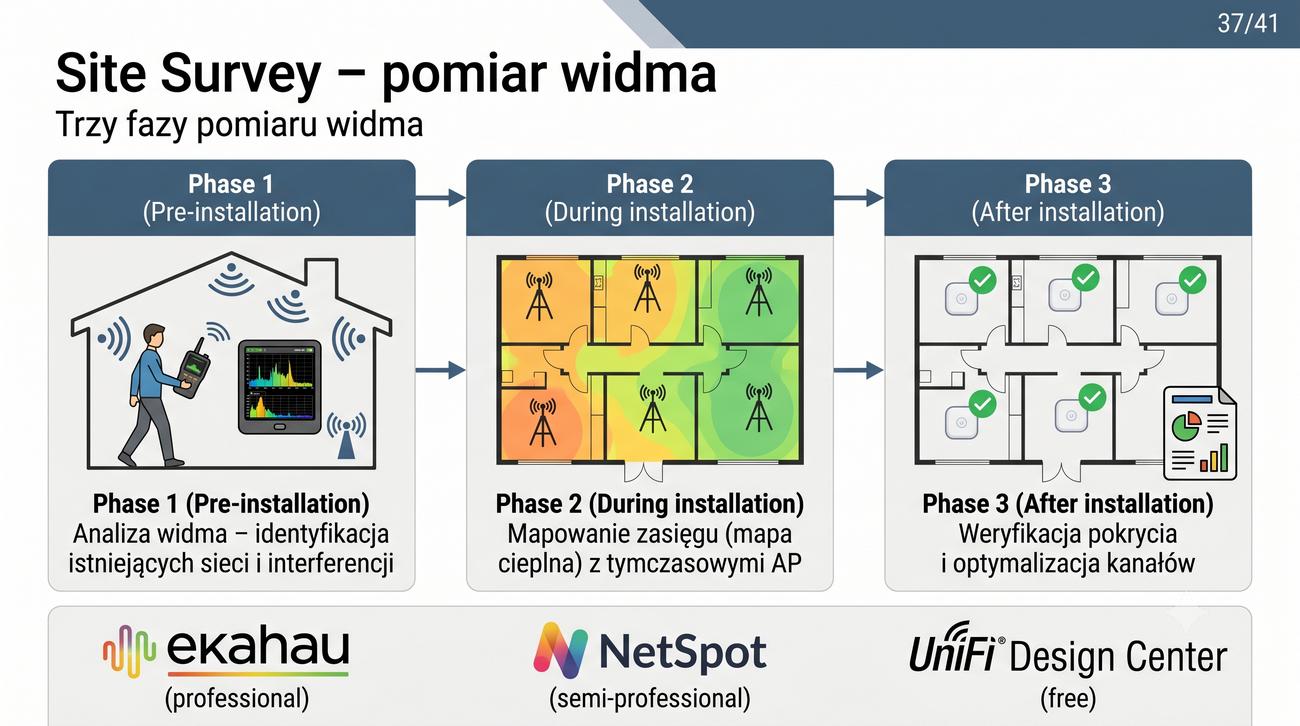

Przeprowadzenie profesjonalnego site survey to podstawa każdego udanego wdrożenia sieci WLAN. Pierwsza faza, czyli analiza widma przed instalacją, pozwala zidentyfikować potencjalne problemy, zanim jeszcze zostanie zamontowany pierwszy punkt dostępowy. Wykonawca site survey powinien w tym etapie określić poziom szumu tła, zidentyfikować istniejące sieci oraz źródła interferencji, a także ocenić ogólną przydatność lokalizacji dla sieci WiFi.

Druga faza, czyli mapowanie zasięgu z wykorzystaniem tymczasowych AP, polega na rozmieszczeniu prowizorycznych punktów dostępowych w zaplanowanych lokalizacjach i wykonaniu pomiarów siły sygnału w różnych punktach obszaru. Na podstawie tych pomiarów tworzona jest mapa cieplna pokazująca, gdzie sygnał jest wystarczająco silny, a gdzie występują martwe strefy. Wyniki te służą do korekty rozmieszczenia AP przed ich stałym montażem.

Trzecia faza, weryfikacja po instalacji, to testy akceptacyjne, które potwierdzają, że zamontowana sieć spełnia założone wymagania. W tej fazie mierzy się rzeczywistą przepustowość w różnych punktach, sprawdza działanie roamingu oraz weryfikuje, czy zastosowany plan kanałów nie powoduje interferencji. Dopiero po pomyślnym przejściu tej fazy sieć może zostać oddana do użytkowania produkcyjnego.

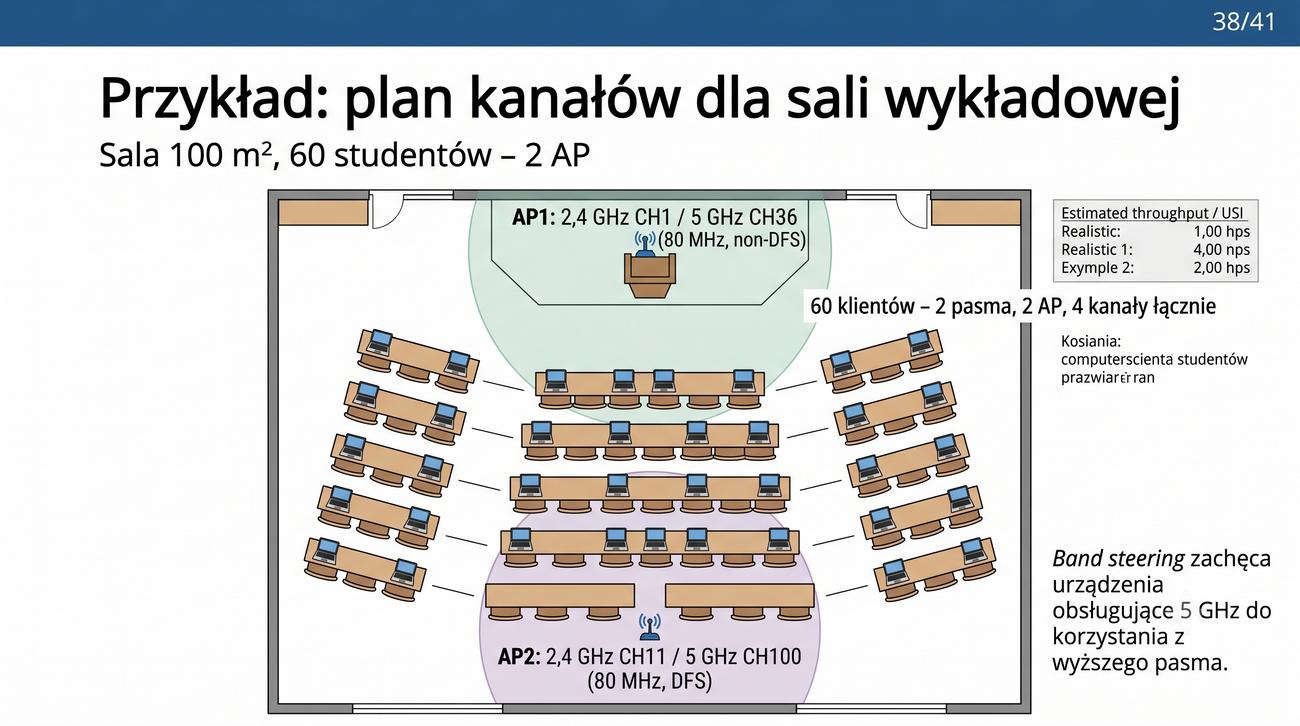

Przykład sali wykładowej z 60 studentami i dwoma AP to klasyczny scenariusz projektowy, z którym mierzy się każdy administrator sieci akademickiej. Kluczowym wyzwaniem jest zapewnienie wystarczającej przepustowości dla dużej liczby klientów zgromadzonych na stosunkowo małej przestrzeni. Dwadzieścia, trzydzieści, a czasem więcej urządzeń na jednym AP to norma w takich środowiskach, co wymaga starannego planowania zarówno pod kątem kanałów, jak i pojemności.

Zastosowanie dwóch pasm równocześnie jest w tym przypadku kluczowe. Pasmo 2,4 GHz zapewnia podstawowe pokrycie i obsługę starszych urządzeń, podczas gdy 5 GHz przenosi większość ruchu danych. Dzięki dwóm AP na różnych kanałach w każdym z pasm, całkowita przepustowość dostępna dla 60 studentów jest wystarczająca do równoczesnego korzystania z platform e-learningowych, przeglądania Internetu i komunikacji VoIP.

W salach wykładowych warto również rozważyć zastosowanie technologii band steering, która zachęca klientów obsługujących 5 GHz do korzystania z tego właśnie pasma. Odciąża to pasmo 2,4 GHz, które jest wolniejsze i bardziej podatne na interferencje. W nowoczesnych sieciach akademickich coraz częściej sięga się również po pasmo 6 GHz z AP WiFi 6E, co dodatkowo zwiększa dostępną przepustowość w najbardziej wymagających lokalizacjach.

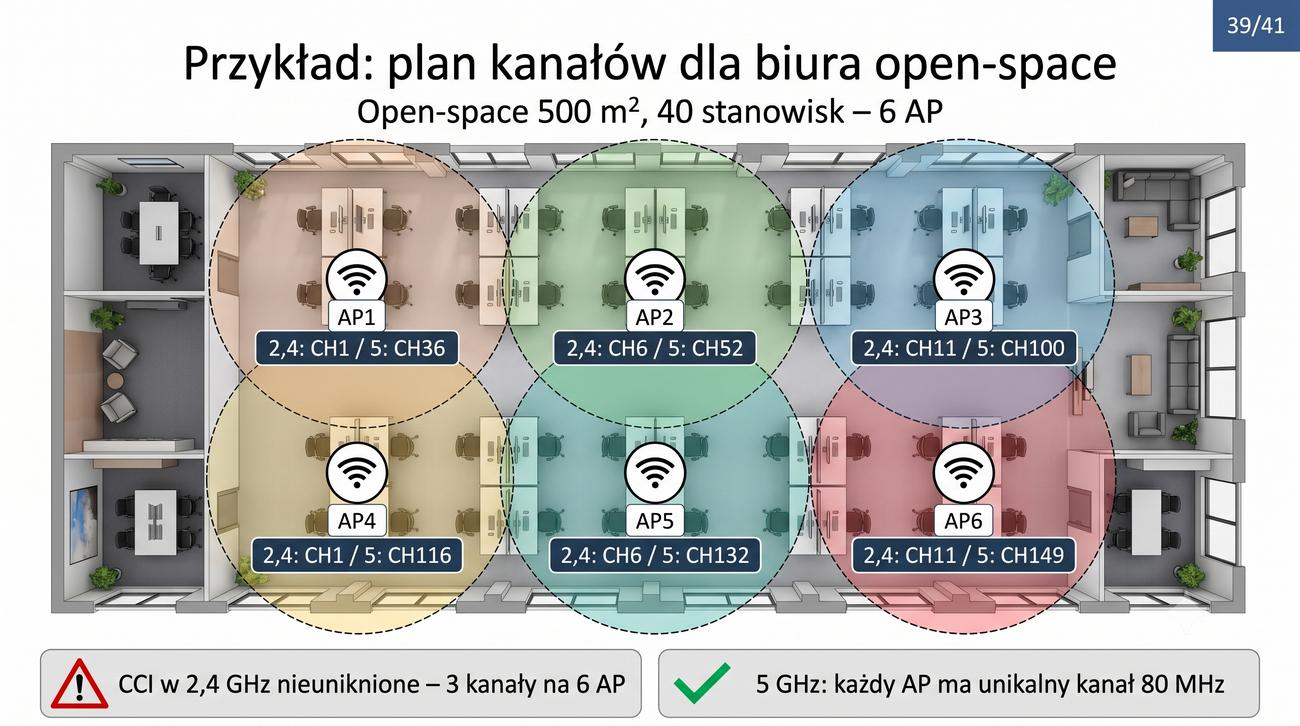

Przykład biura open-space o powierzchni 500 m² ilustruje typowe wyzwania związane z planowaniem kanałów w średnich i dużych instalacjach biurowych. Sześć punktów dostępowych w układzie siatki 3×2 to standardowe zagęszczenie dla tego typu przestrzeni, które zapewnia równomierne pokrycie bez martwych stref. Każdy AP odpowiada za pokrycie obszaru około 80–100 m², co przy typowej mocy nadawania 100–200 mW jest w pełni osiągalne.

W paśmie 2,4 GHz, mając tylko trzy nienakładające się kanały, nieuniknione jest powtórzenie tych samych kanałów na różnych AP. W prezentowanym przykładzie kanały 1, 6 i 11 są przypisane na przemian do kolejnych AP w siatce, co minimalizuje CCI, ale go nie eliminuje. Kluczowe jest tutaj odpowiednie wyregulowanie mocy nadajników – każdy AP powinien nadawać z mocą wystarczającą do pokrycia swojej komórki, ale nie większą, aby nie zakłócać pracy sąsiednich AP na tym samym kanale.

W paśmie 5 GHz sytuacja jest zdecydowanie lepsza – każdy z sześciu AP otrzymuje unikalny kanał 80 MHz, co całkowicie eliminuje CCI w tym paśmie. Jest to możliwe dzięki dużej liczbie dostępnych kanałów w 5 GHz oraz umiejętnemu wykorzystaniu zarówno kanałów non-DFS, jak i DFS. Taka konfiguracja zapewnia, że większość ruchu danych może być obsługiwana przez szybkie i niezakłócone pasmo 5 GHz, podczas gdy 2,4 GHz służy głównie do obsługi urządzeń legacy.

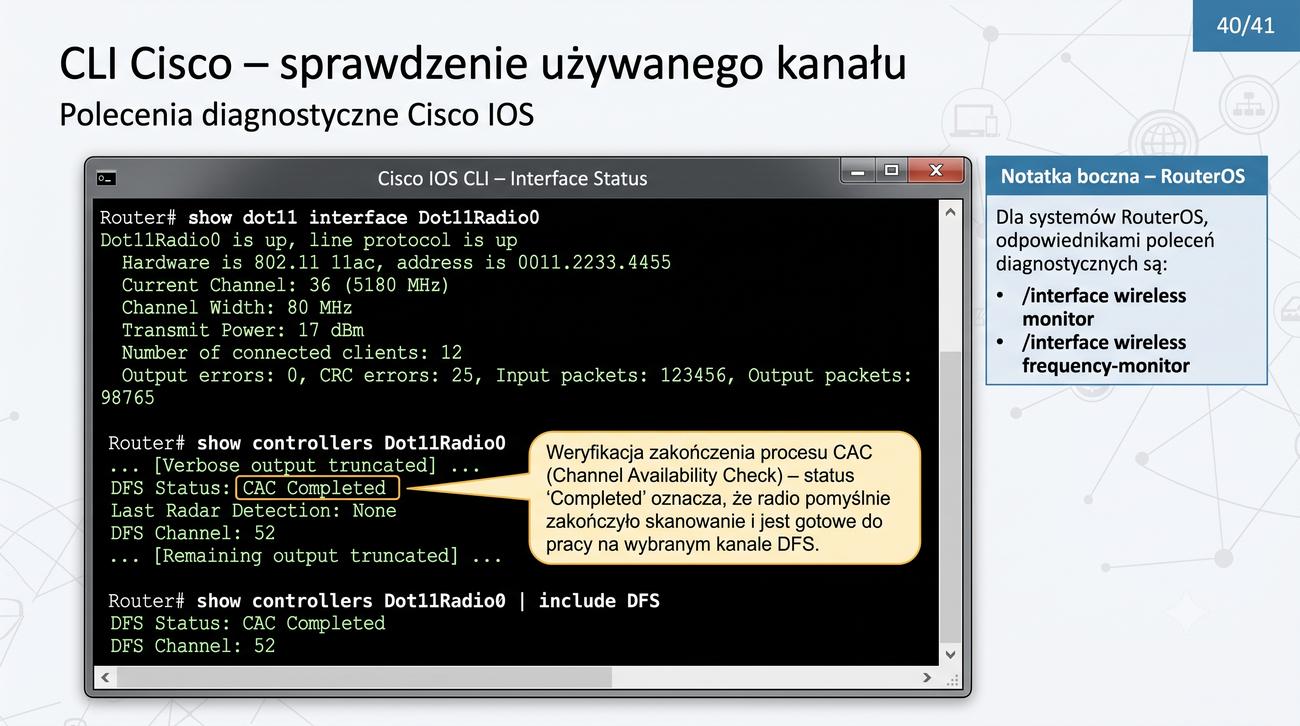

Polecenia show dot11 interface i show controllers w Cisco IOS to podstawowe narzędzia diagnostyczne każdego administratora sieci Cisco WLAN. Pierwsze z nich wyświetla zagregowane informacje o konfiguracji i stanie interfejsu radiowego, w tym aktualnie używany kanał, moc nadawania, liczbę podłączonych klientów oraz statystyki błędów transmisji. Jest to pierwsze polecenie, które powinien wykonać administrator podczas rozwiązywania problemów z łącznością.

Drugie polecenie, show controllers, dostarcza znacznie bardziej szczegółowych danych sprzętowych, w tym informacji o stanie DFS i CAC. Dla administratora planującego sieć z wykorzystaniem kanałów DFS jest to nieocenione narzędzie, ponieważ pozwala sprawdzić, czy AP przeszedł pomyślnie procedurę CAC i czy na danym kanale nie wykryto radaru. Flaga DFS Status w tym poleceniu informuje o stanie mechanizmu DFS.

W systemie RouterOS MikroTika analogiczną funkcję pełnią polecenia /interface wireless monitor oraz /interface wireless frequency-monitor. Pierwsze pokazuje bieżący stan interfejsu, w tym kanał, moc i jakość sygnału, a drugie umożliwia skanowanie widma w czasie rzeczywistym. Znajomość tych poleceń jest niezbędna do szybkiej diagnostyki i optymalizacji sieci WLAN opartej na sprzęcie obu producentów.

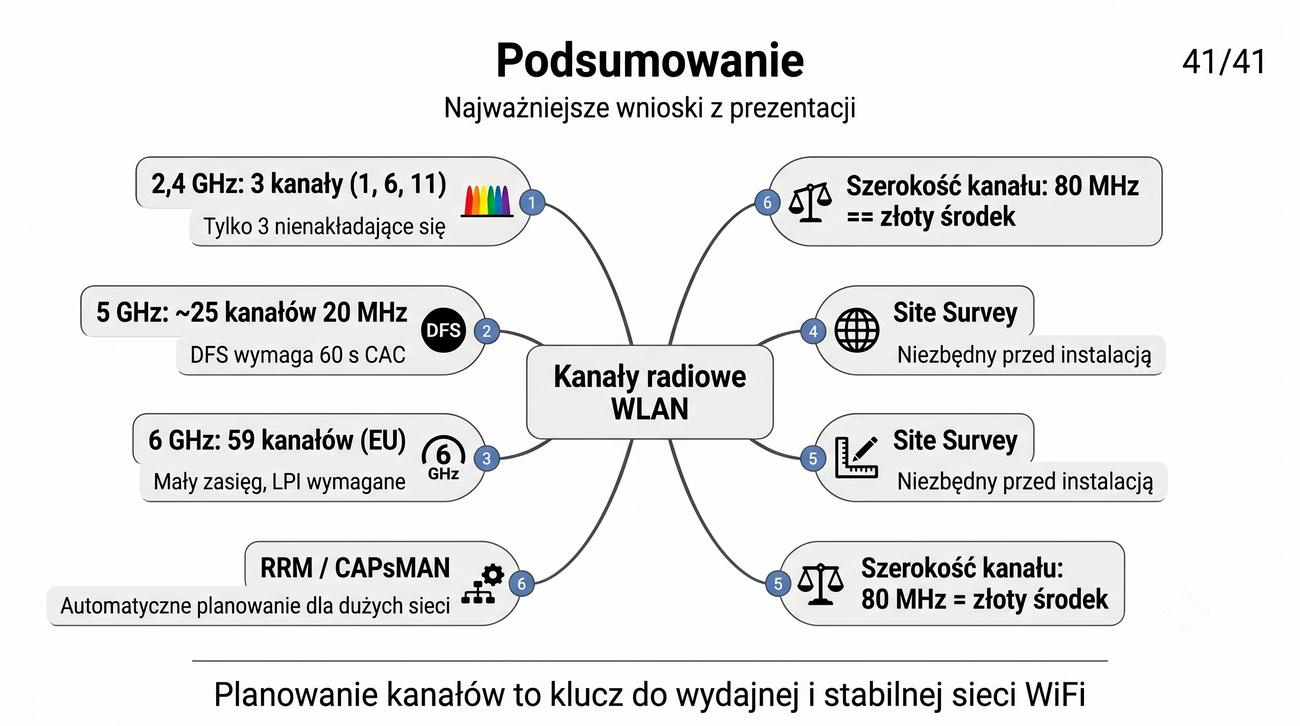

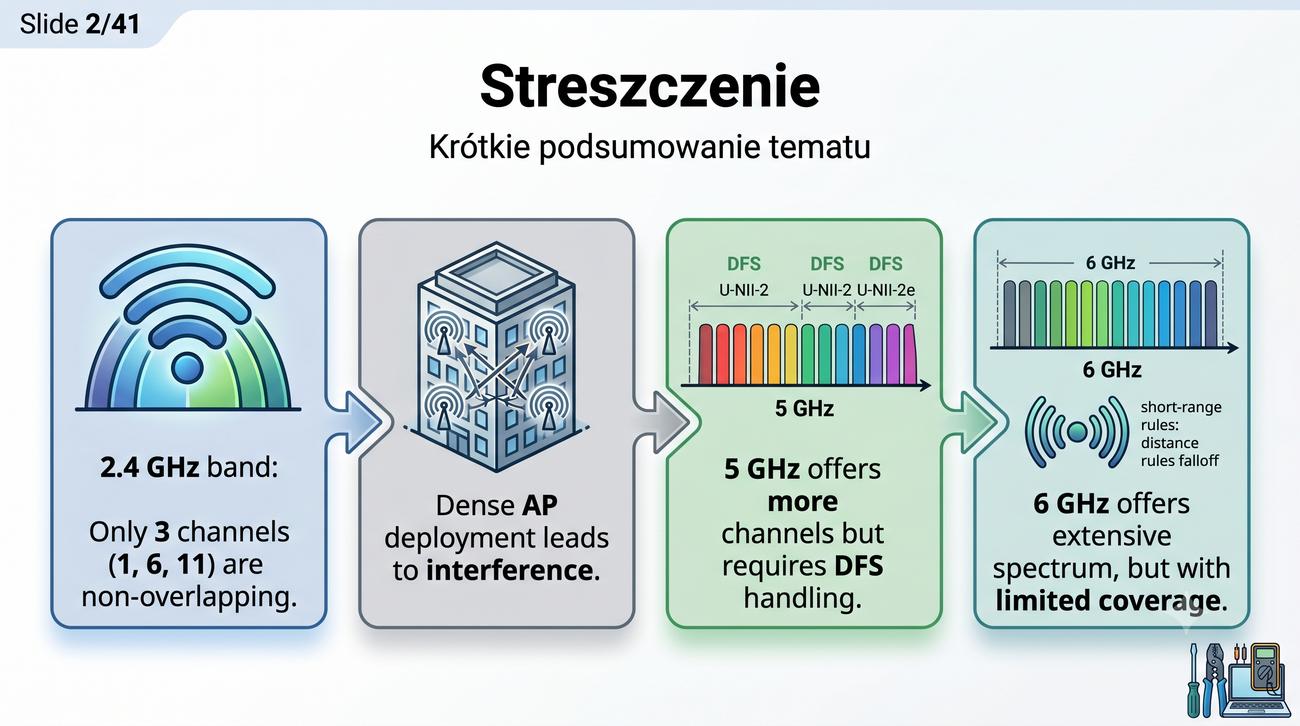

Podsumowując całość materiału dotyczącego kanałów radiowych w sieciach WLAN, należy podkreślić, że planowanie kanałów to proces znacznie bardziej złożony niż zwykłe ustawienie kilku parametrów w interfejsie administracyjnym. Wymaga on zrozumienia fizyki propagacji fal radiowych, regulacji prawnych w danym państwie oraz charakterystyki sprzętu, z którego budujemy sieć. Błędy popełnione na etapie planowania kanałów są później bardzo trudne i kosztowne do naprawienia.

Najważniejszą umiejętnością, jaką powinien wynieść student z tego wykładu, jest zdolność do świadomego wyboru pasma i szerokości kanału w zależności od scenariusza wdrożeniowego. Inne decyzje podejmuje się dla małego domu, inne dla biura na 40 stanowisk, a jeszcze inne dla hali konferencyjnej na 1000 osób. W każdym przypadku kluczowe jest zrozumienie kompromisów między zasięgiem, przepustowością i odpornością na interferencje.

W praktyce zawodowej administrator sieci WLAN powinien regularnie monitorować stan widma w swojej lokalizacji i dostosowywać plan kanałów do zmieniających się warunków. Pojawienie się nowych sąsiednich sieci, zmiana aranżacji wnętrz czy instalacja nowych urządzeń elektronicznych mogą wymagać korekty planu kanałów. Dlatego tak ważne jest, aby projektowana sieć była elastyczna i łatwa do rekonfiguracji, co zapewniają między innymi systemy automatycznego zarządzania kanałami typu RRM i CAPsMAN.
