Zrozumienie technik modulacyjnych stanowi absolutną podstawę do dalszego zgłębiania sieci bezprzewodowych. Każda transmisja danych w standardzie 802.11, niezależnie od tego, czy dotyczy starego routera 802.11g, czy najnowszego punktu dostępowego WiFi 7, opiera się na tych samych fundamentalnych zasadach zamiany bitów na fale radiowe. Różnice polegają przede wszystkim na stopniu zaawansowania poszczególnych technik oraz na liczbie stosowanych tricków transmisyjnych, które pozwalają upchnąć więcej danych w tym samym paśmie. W materiałach dydaktycznych często pomija się fakt, że wybór konkretnej modulacji ma bezpośrednie przełożenie nie tylko na szybkość, ale również na zasięg sieci i stabilność połączenia. Student, który opanuje tę tematykę, będzie w stanie samodzielnie diagnozować problemy z wydajnością sieci WiFi w rzeczywistych scenariuszach wdrożeniowych.

Materiał niniejszy został zaprojektowany w taki sposób, aby stopniowo budować świadomość kompromisów, na jakich opierają się współczesne systemy telekomunikacyjne. Każda decyzja konstrukcyjna w standardzie 802.11 jest wynikiem dziesięcioleci badań i optymalizacji, a znajomość tych mechanizmów pozwala inżynierowi sieciowemu podejmować lepsze decyzje konfiguracyjne. Szczególnie istotne jest zrozumienie, że nie istnieje jedno uniwersalne ustawienie optymalne dla wszystkich scenariuszy – to, co sprawdza się w biurze open space, niekoniecznie będzie działać w hali produkcyjnej czy na zewnątrz budynku.

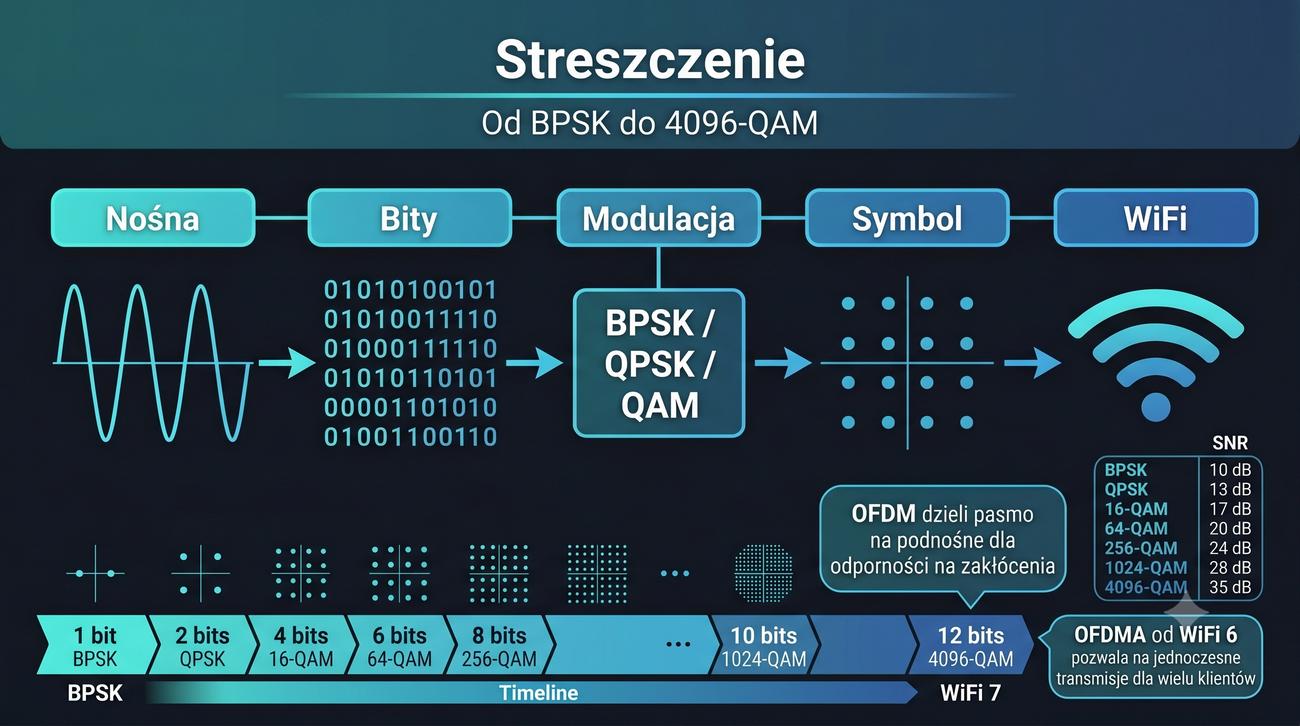

Streszczenie prezentacji akcentuje najważniejszą prawidłowość, która przewija się przez wszystkie zagadnienia związane z transmisją bezprzewodową – jest nią fundamentalny trade-off między szybkością a niezawodnością transmisji. Im wyższą modulację zastosujemy, tym więcej bitów jesteśmy w stanie przesłać w jednostce czasu, ale jednocześnie tym bardziej rośnie nasza podatność na zakłócenia i szumy termiczne występujące w kanale radiowym. Student powinien zapamiętać, że każdy wzrost złożoności modulacji pociąga za sobą konieczność zapewnienia lepszych warunków pracy łącza, co w rzeczywistych sieciach nie zawsze jest możliwe do osiągnięcia. Zrozumienie tej zależności jest kluczowe dla świadomego projektowania sieci i przewidywania ich zachowania w różnych scenariuszach eksploatacyjnych.

W toku dalszych rozważań okaże się, że podobny mechanizm kompromisu dotyczy również innych parametrów transmisyjnych, takich jak szerokość kanału, liczba strumieni przestrzennych czy długość odstępu ochronnego. Inżynier sieciowy musi umieć ocenić, które parametry w danej sytuacji warto poświęcić na rzecz poprawy innych. Wiedza ta jest szczególnie przydatna przy projektowaniu sieci o specyficznych wymaganiach, na przykład w środowiskach przemysłowych, gdzie niezawodność transmisji jest ważniejsza od maksymalnej przepustowości, lub odwrotnie – w sieciach szkieletowych, gdzie priorytetem jest maksymalizacja szybkości. W praktyce oznacza to, że nie istnieje jedna uniwersalna konfiguracja odpowiednia dla wszystkich przypadków, a każda sieć wymaga indywidualnego podejścia opartego na analizie wymagań użytkowników i warunków propagacyjnych.

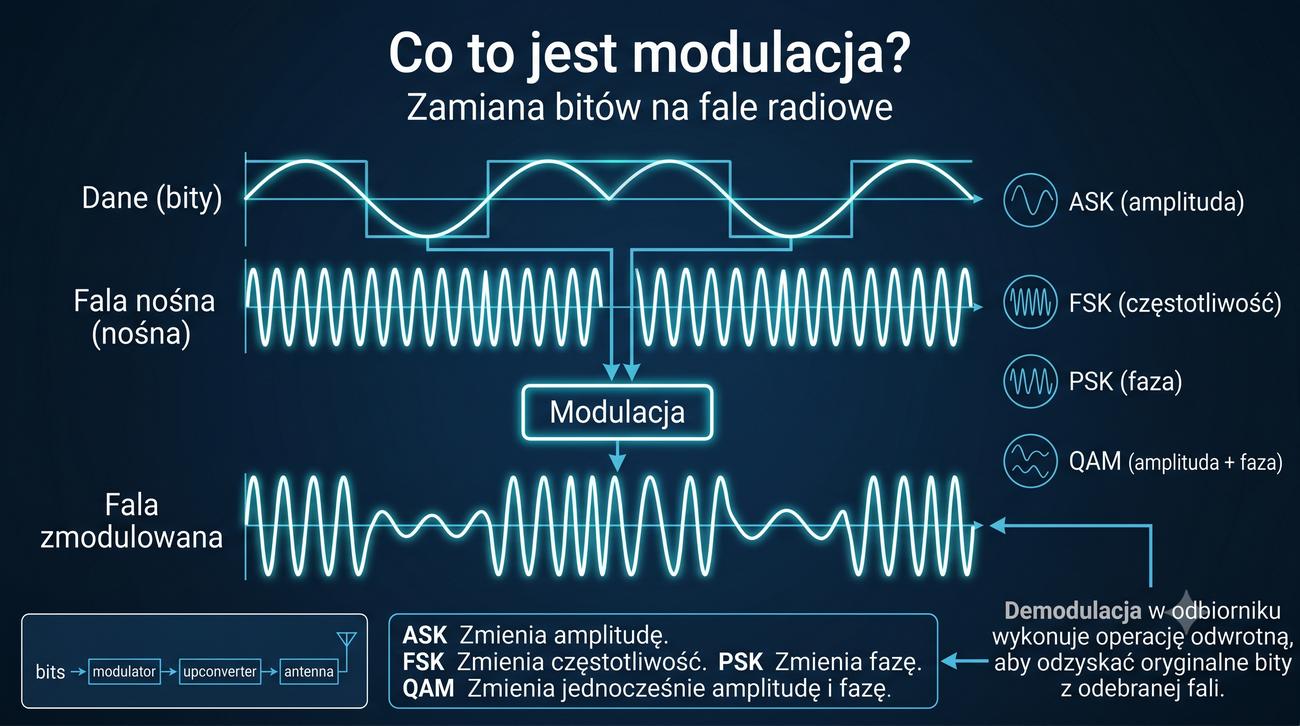

Modulacja jest jednym z najważniejszych pojęć w całej telekomunikacji, ponieważ bez niej transmisja informacji na odległość za pomocą fal elektromagnetycznych byłaby praktycznie niemożliwa. Sygnały informacyjne, takie jak strumienie bitów pochodzące z komputera, mają zbyt niską częstotliwość, aby mogły być efektywnie wypromieniowane przez antenę o rozsądnych rozmiarach – fizyka mówi nam, że długość anteny powinna być porównywalna z długością fali. Dlatego właśnie informacja musi zostać „załadowana” na falę nośną o wysokiej częstotliwości, która już bez problemu opuści antenę nadawczą i poleci w przestrzeń. Wart podkreślenia jest fakt, że proces modulacji odbywa się w nadajniku, natomiast demodulacja, czyli odtworzenie oryginalnych bitów z odebranej fali, zachodzi w odbiorniku – i to właśnie na tym etapie ujawniają się skutki zakłóceń transmisyjnych.

W standardach rodziny 802.11 stosuje się wyłącznie modulacje cyfrowe, ponieważ dane przesyłane w sieciach komputerowych mają postać binarną i muszą być transmitowane z minimalną liczbą błędów. Modulacje analogowe, znane z radia FM czy telewizji analogowej, nie nadają się do tego celu ze względu na zbyt małą odporność na szumy i brak możliwości efektywnego kodowania korekcyjnego. W praktyce inżynier sieciowy powinien rozumieć, że wybór konkretnego schematu modulacji determinuje nie tylko maksymalną przepustowość łącza, ale także minimalny wymagany stosunek sygnału do szumu, co bezpośrednio przekłada się na zasięg sieci.

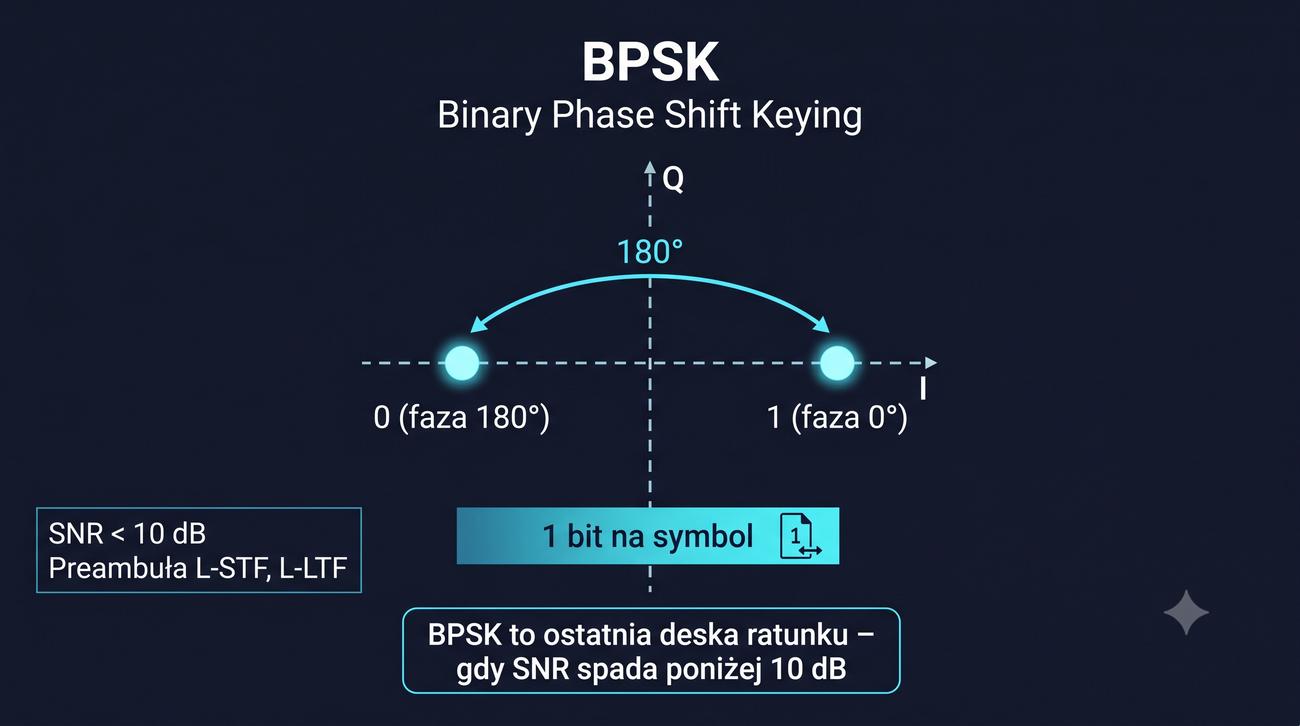

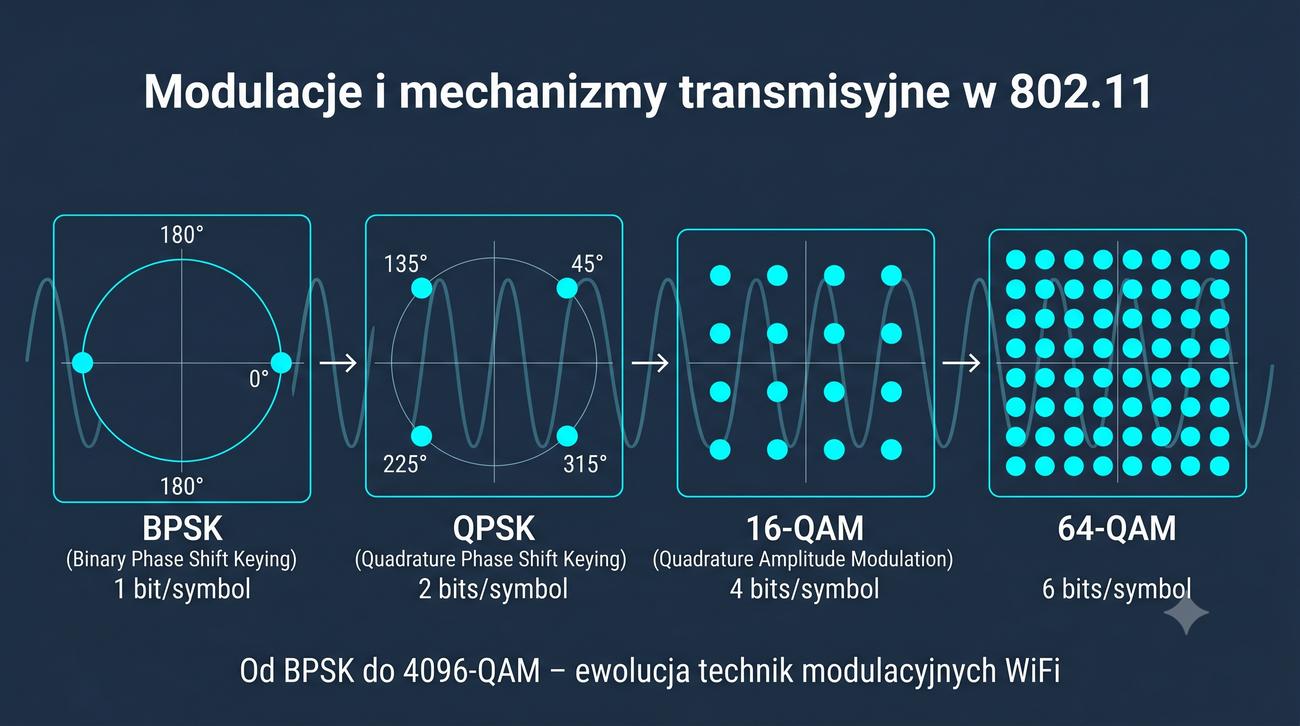

Binary Phase Shift Keying to najprostszy i zarazem najbardziej odporny na zakłócenia wariant modulacji cyfrowej stosowany w sieciach bezprzewodowych. W BPSK każdy symbol przenosi zaledwie jeden bit informacji, co oznacza, że nadajnik może wyemitować jeden z dwóch możliwych stanów fali nośnej – faza 0 stopni odpowiada logicznemu zeru, natomiast faza 180 stopni reprezentuje bit o wartości jeden. Dystans euklidesowy między tymi dwoma punktami w konstelacji jest maksymalny z możliwych, dlatego też odporność na szum i zakłócenia jest w tym przypadku największa spośród wszystkich modulacji cyfrowych. Z tego właśnie powodu BPSK jest stosowany w newralgicznych polach preambuły ramek WiFi, które muszą zostać poprawnie odebrane przez każdą stację, niezależnie od tego, jak słaby jest sygnał.

W praktyce BPSK pełni rolę swoistego „trybu awaryjnego”, który pozwala na utrzymanie łączności nawet w ekstremalnie trudnych warunkach propagacyjnych. Gdy stosunek sygnału do szumu spada poniżej progu około 10 decybeli, żadna wyższa modulacja nie jest w stanie zapewnić akceptowalnego poziomu błędów transmisyjnych i system automatycznie przełącza się właśnie na BPSK. Warto również zauważyć, że w systemach Multiple-Input Multiple-Output poszczególne strumienie przestrzenne mogą pracować z różnymi modulacjami – zdarza się, że jeden strumień transmituje dane w BPSK, podczas gdy pozostałe korzystają z 16-QAM lub nawet 64-QAM, w zależności od warunków panujących na każdym kanale MIMO.

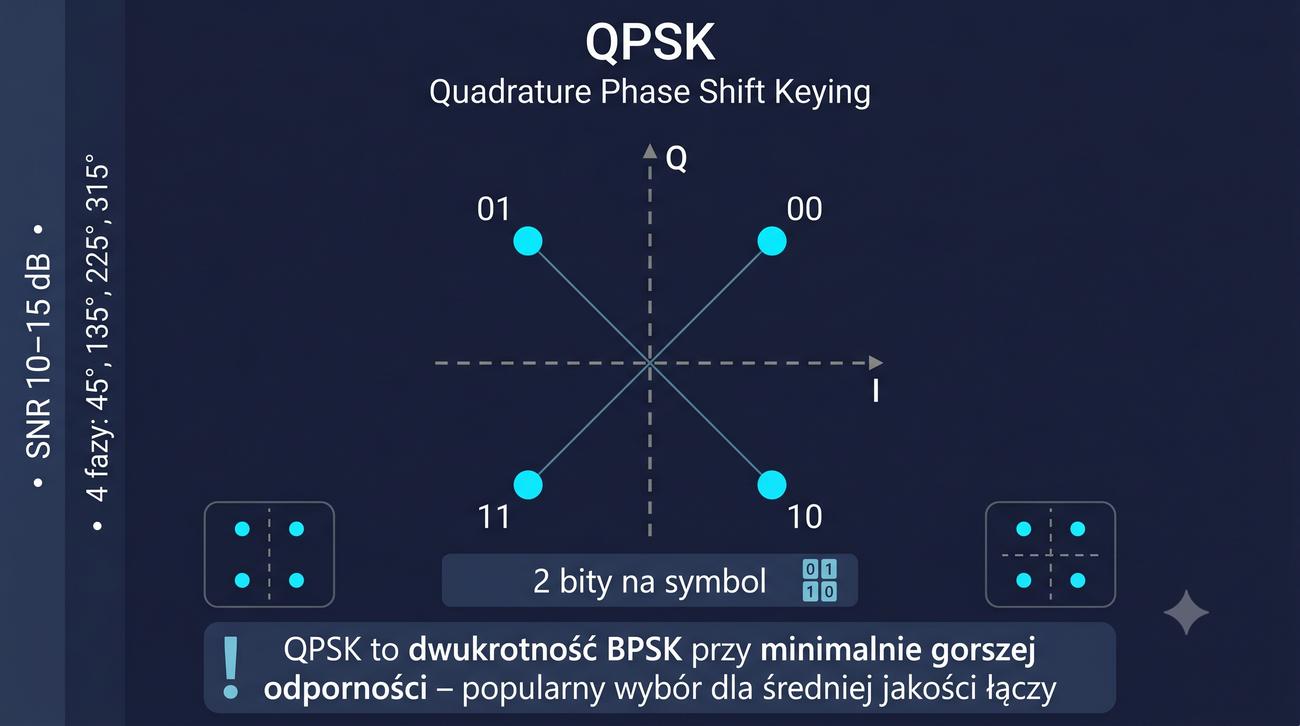

Quadrature Phase Shift Keying stanowi naturalne rozszerzenie koncepcji BPSK, pozwalające na przesłanie dwukrotnie większej ilości informacji w tym samym czasie i przy tej samej szerokości pasma. W QPSK wykorzystuje się cztery różne stany fazy fali nośnej, każdy z nich koduje dwa bity jednocześnie, co podwaja przepustowość w porównaniu do BPSK. Kosztem, który trzeba zapłacić za to zwiększenie szybkości, jest zmniejszenie odległości między sąsiednimi punktami w konstelacji, a co za tym idzie – nieco mniejsza odporność na szum i zakłócenia. W praktyce inżynierskiej często stosuje się tak zwane kodowanie Graya, w którym sąsiednie symbole różnią się tylko jednym bitem, co minimalizuje prawdopodobieństwo wystąpienia błędów wielobitowych w przypadku pomyłki odbiornika.

QPSK można traktować jako dwa niezależne kanały BPSK przesunięte względem siebie o 90 stopni – są to tak zwane składowa synfazowa I (in-phase) oraz składowa kwadraturowa Q (quadrature). Ta interpretacja jest niezwykle użyteczna przy analizie bardziej złożonych modulacji QAM, które w istocie rozszerzają tę samą koncepcję o dodatkowe poziomy amplitudy. W sieciach WiFi QPSK znajduje zastosowanie w sytuacjach, gdy stosunek sygnału do szumu mieści się w przedziale od 10 do 15 decybeli, co czyni go popularnym wyborem dla łączy o średniej jakości – na przykład w mieszkaniach, gdzie sygnał musi pokonać kilka ścian działowych.

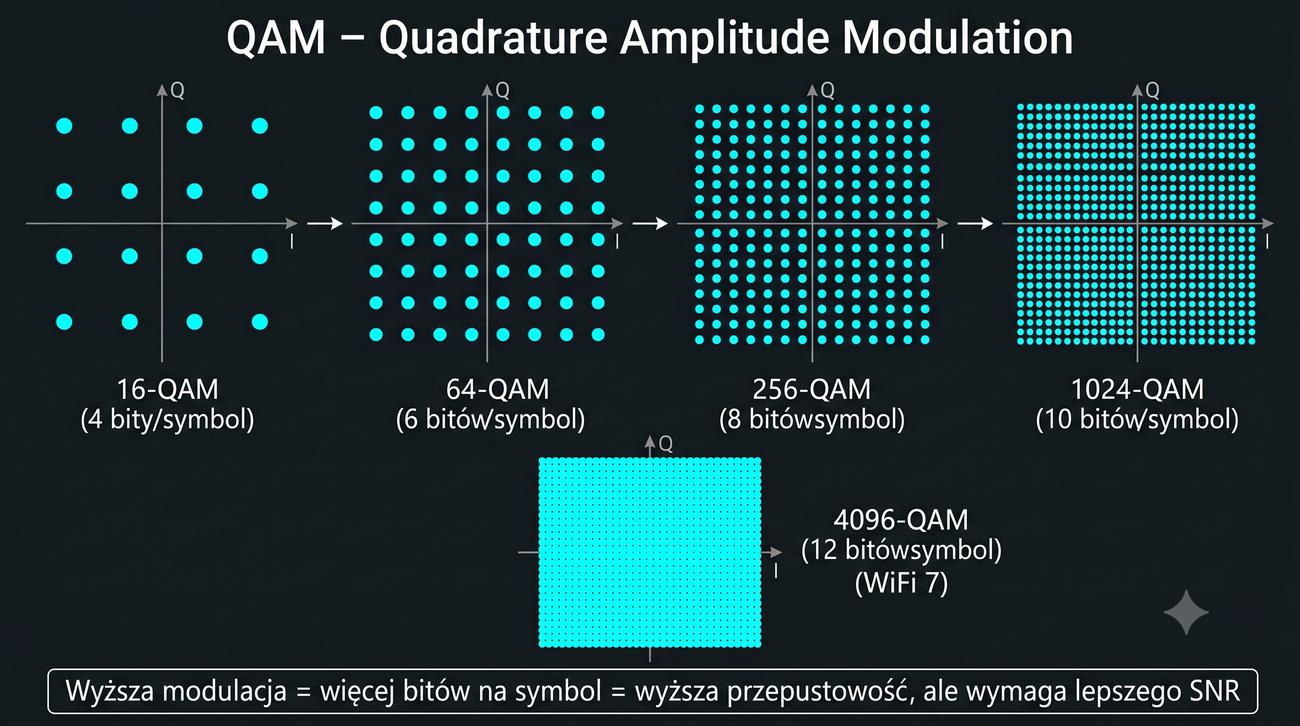

Quadrature Amplitude Modulation to najbardziej zaawansowana technika modulacji stosowana we współczesnych sieciach bezprzewodowych, łącząca w sobie zmiany zarówno amplitudy, jak i fazy fali nośnej. Każdy punkt w konstelacji QAM jest jednoznacznie określony przez dwie współrzędne – amplitudę składowej synfazowej I oraz amplitudę składowej kwadraturowej Q, co pozwala na osiągnięcie bardzo wysokiej efektywności widmowej wyrażanej w bitach na sekundę na herc. Wraz ze wzrostem liczby stanów modulacji punkty w konstelacji układają się coraz gęściej, przez co nawet niewielkie zakłócenia mogą spowodować błędną demodulację symbolu. Każdy dodatkowy bit na symbol wymaga poprawy stosunku sygnału do szumu o około 3 decybele, aby utrzymać ten sam poziom błędów transmisyjnych.

Ewolucja standardów WiFi jest w dużej mierze historią wprowadzania coraz wyższych modulacji QAM – od 64-QAM w 802.11n, przez 256-QAM w 802.11ac i 1024-QAM w 802.11ax, aż po 4096-QAM w najnowszym 802.11be. Przejście z 1024-QAM na 4096-QAM oznacza wzrost liczby bitów na symbol z 10 do 12, co przy odpowiednio szerokim kanale i dużej liczbie strumieni przestrzennych przekłada się na znaczący przyrost przepustowości. Należy jednak pamiętać, że 4096-QAM wymaga stosunku sygnału do szumu powyżej 35 decybeli, co w praktyce osiągalne jest jedynie w bezpośredniej bliskości punktu dostępowego, w środowisku wolnym od interferencji – na przykład w laboratorium lub w cichym biurze z punktem dostępowym zamontowanym tuż nad stanowiskiem pracy.

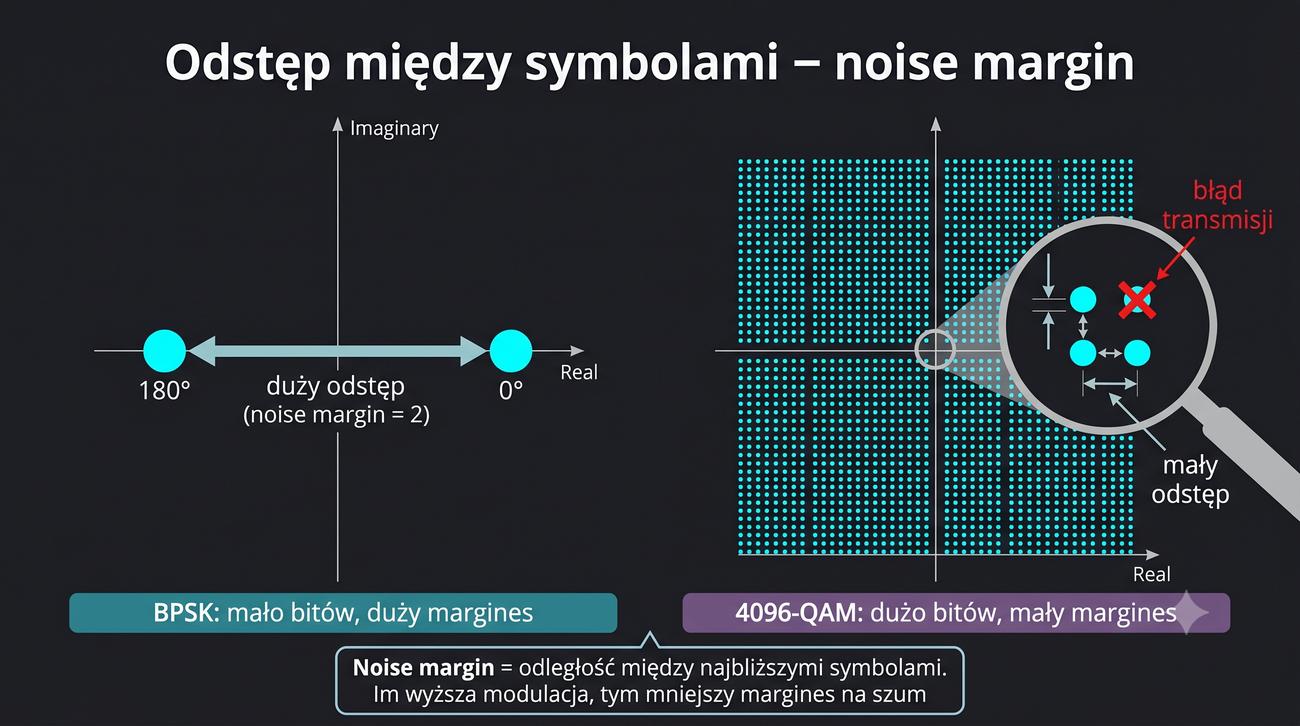

Pojęcie noise margin, czyli marginesu szumu, jest kluczowe dla zrozumienia, dlaczego wyższe modulacje są znacznie bardziej wrażliwe na zakłócenia. Gdy patrzymy na konstelację BPSK, widzimy dwa punkty położone na przeciwległych krańcach koła jednostkowego – odległość między nimi jest ogromna w porównaniu do typowego poziomu szumu występującego w kanale radiowym. W przypadku 4096-QAM sytuacja wygląda radykalnie inaczej: ponad cztery tysiące punktów musi zmieścić się w tej samej przestrzeni fazowej, co powoduje, że odległość między sąsiednimi symbolami staje się ekstremalnie mała. Nawet niewielki szum, który przy BPSK zostałby zignorowany, w 4096-QAM może z łatwością przerzucić odebrany punkt do obszaru decyzyjnego sąsiedniego symbolu, powodując błąd transmisji.

W praktyce inżynierskiej zależność tę opisuje się za pomocą pojęcia odległości euklidesowej między najbliższymi punktami konstelacji, która maleje dramatycznie wraz ze wzrostem liczby stanów modulacji. Dla BPSK znormalizowana odległość wynosi 2, dla 4096-QAM spada do około 0,03 – różnica o dwa rzędy wielkości. To właśnie dlatego 4096-QAM wymaga stosunku sygnału do szumu przekraczającego 35 decybeli, podczas gdy BPSK pracuje poprawnie już przy 8 decybelach. Zrozumienie tej zależności jest niezbędne dla każdego inżyniera sieciowego, który chce świadomie projektować sieci WiFi i przewidywać ich zachowanie w różnych warunkach propagacyjnych.

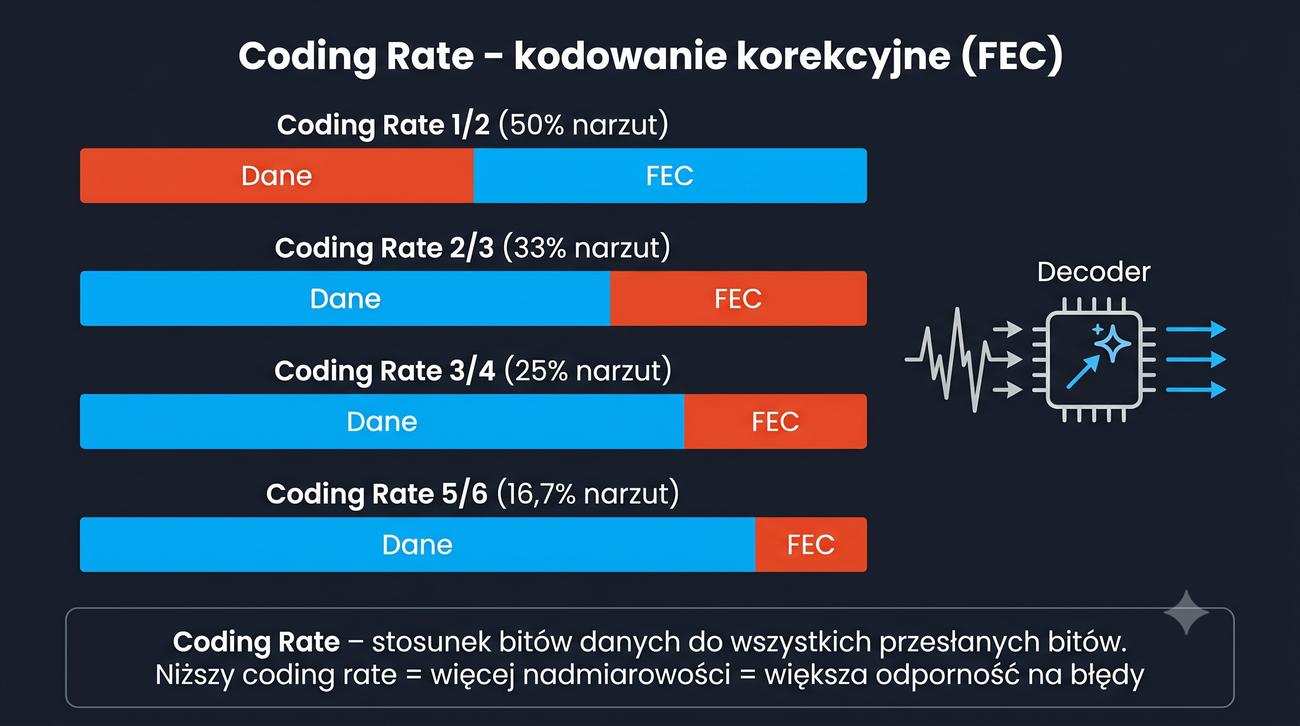

Kodowanie korekcyjne typu Forward Error Correction stanowi nieodłączny element każdej nowoczesnej transmisji bezprzewodowej, umożliwiający wykrywanie i naprawianie błędów bez konieczności ponawiania transmisji. Idea jest stosunkowo prosta – nadajnik dodaje do strumienia danych pewną liczbę bitów nadmiarowych, które są odpowiednio zakodowane, a odbiornik na podstawie odebranego strumienia jest w stanie odtworzyć oryginalne dane nawet wtedy, gdy część bitów uległa uszkodzeniu w trakcie transmisji. Stosunek liczby bitów danych do wszystkich przesłanych bitów określa się mianem coding rate – im niższa ta wartość, tym więcej redundancji, a co za tym idzie – większa odporność na błędy, ale też mniejsza przepustowość użyteczna. Wybór odpowiedniego coding rate jest więc zawsze kompromisem między szybkością a niezawodnością transmisji.

W standardach 802.11 stosuje się dwa główne typy kodowania korekcyjnego: klasyczne kodowanie splotowe z dekoderem Viterbiego, znane z wcześniejszych implementacji, oraz bardziej zaawansowane kodowanie LDPC (Low-Density Parity Check), które zostało wprowadzone jako opcjonalne w 802.11n, a w 802.11ax stało się już obowiązkowe. Kodowanie LDPC charakteryzuje się znacznie lepszą skutecznością korekcji błędów, szczególnie przy wyższych modulacjach i coding rate, co pozwala na osiągnięcie większej przepustowości przy tym samym poziomie szumów. W systemie MCS te dwa parametry – modulacja i coding rate – są ze sobą ściśle powiązane, a ich odpowiedni dobór stanowi klucz do optymalizacji wydajności sieci w zmiennych warunkach propagacyjnych. Warto dodać, że kodowanie LDPC jest szczególnie skuteczne przy wysokich modulacjach, takich jak 256-QAM i wyższych, gdzie tradycyjne kodowanie splotowe zaczyna zawodzić ze względu na małą odległość między sąsiednimi symbolami w konstelacji.

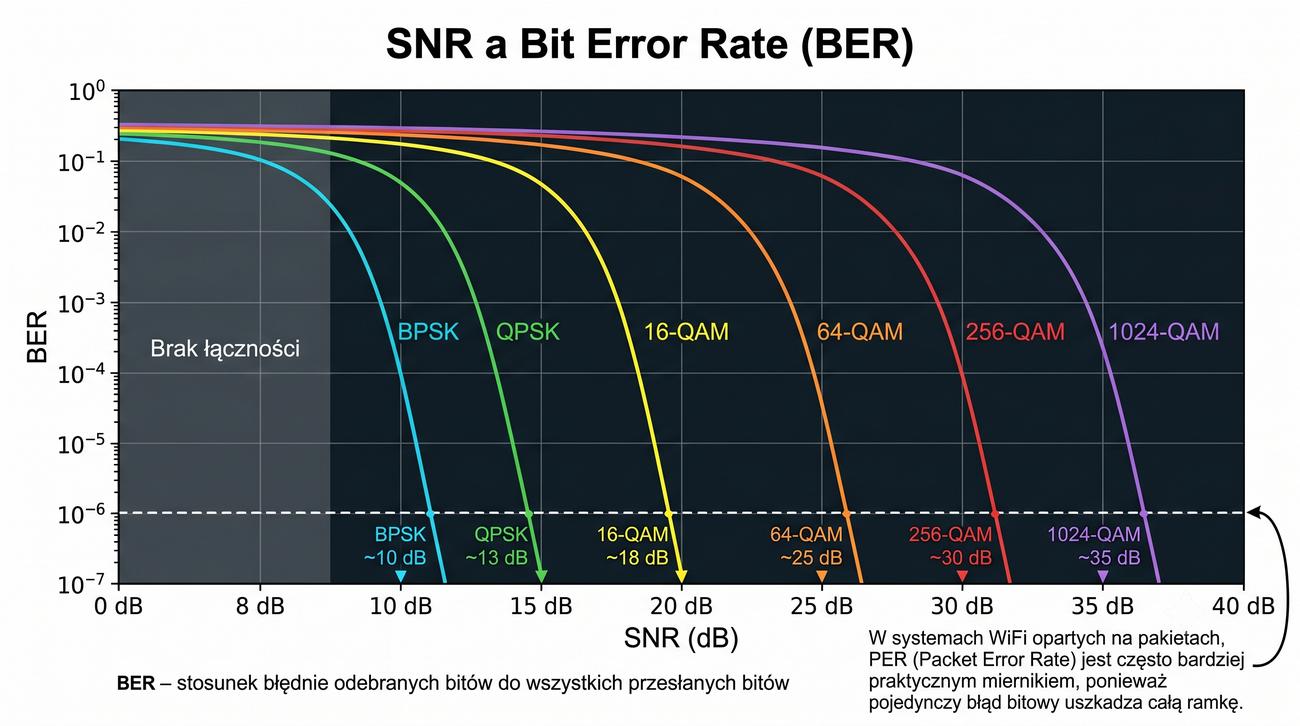

Zależność między stosunkiem sygnału do szumu a bitową stopą błędów ma charakter wysoce nieliniowy i przyjmuje charakterystyczny kształt krzywej progowej, często nazywanej w literaturze „stromą ścianą” lub „waterfall curve”. Dla każdej modulacji istnieje pewna wartość SNR, poniżej której liczba błędów zaczyna gwałtownie rosnąć, a łączność staje się praktycznie niemożliwa do utrzymania. Dla BPSK próg ten leży w okolicach 8 decybeli, dla 64-QAM wynosi już około 22 decybeli, a dla 1024-QAM sięga 32 decybeli – różnica jest więc ogromna i ma bezpośrednie przełożenie na zasięg sieci. Systemy WiFi implementują mechanizm Adaptacyjnej Modulacji i Kodowania (AMC), który na bieżąco monitoruje jakość łącza i automatycznie dobiera odpowiednią modulację, aby utrzymać BER poniżej akceptowalnego progu.

W praktyce sieci bezprzewodowych, które działają w trybie pakietowym, istotniejszym wskaźnikiem niż bitowa stopa błędów jest pakietowa stopa błędów PER – nawet pojedynczy błędny bit w całej ramce powoduje bowiem odrzucenie całego pakietu z powodu nieprawidłowej sumy kontrolnej FCS. Dlatego też rzeczywista przepustowość sieci WiFi przy niskim SNR jest znacznie niższa niż wynikałoby to z samych parametrów modulacji – każde uszkodzenie ramki wymaga retransmisji, która zabiera cenny czas antenowy i generuje dodatkowy narzut w postaci potwierdzeń i backoffu. Projektanci sieci muszą uwzględniać te zależności przy planowaniu zasięgu i doborze punktów dostępowych, szczególnie w aplikacjach wrażliwych na opóźnienia, takich jak transmisja głosu czy wideokonferencje.

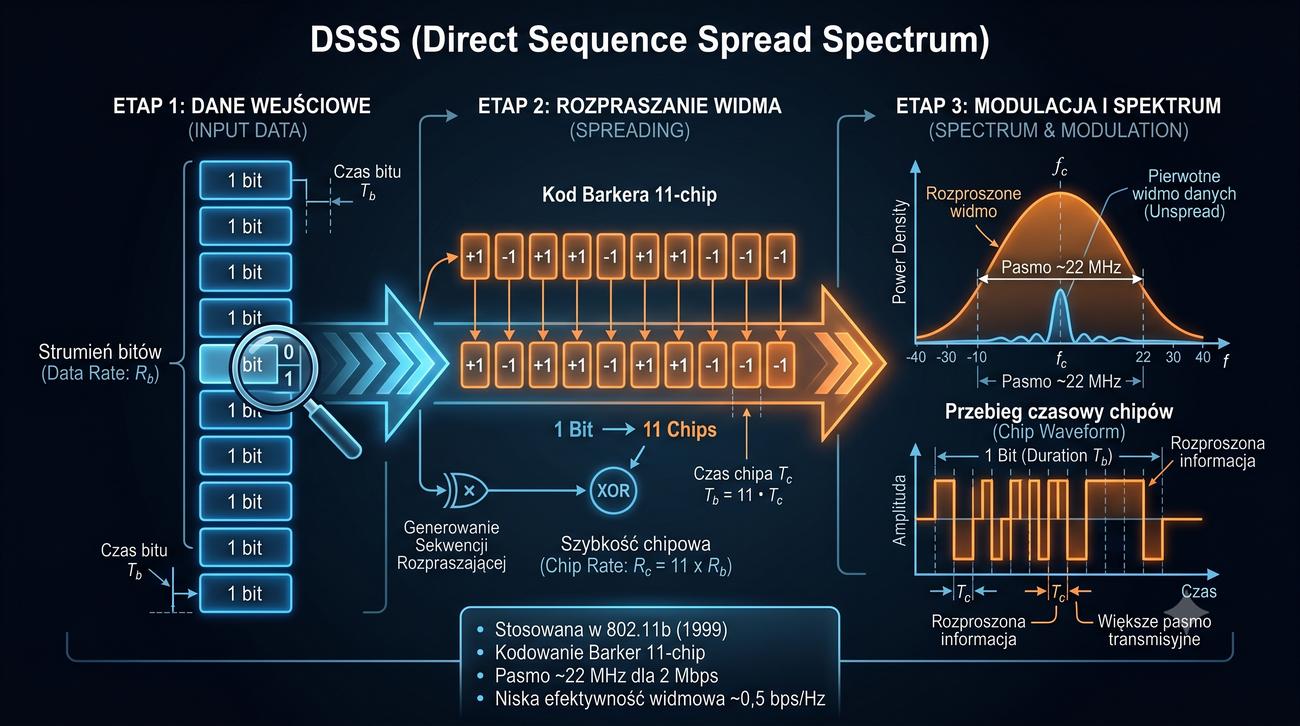

Direct Sequence Spread Spectrum to technika rozpraszania widma, która zrewolucjonizowała początkowe lata rozwoju sieci WiFi, umożliwiając pierwszą masową komercjalizację standardu 802.11b. Zasada działania DSSS polega na pomnożeniu strumienia bitów przez tak zwaną sekwencję rozpraszającą, w przypadku 802.11b jest to kod Barkera o długości 11 chipów – każdy bit danych jest reprezentowany przez jedenaście chipów, co powoduje rozszerzenie widma sygnału na szersze pasmo. Rozpraszanie widma daje niezwykle cenną właściwość – odporność na wąskopasmowe zakłócenia – ponieważ nawet jeśli kilka chipów ulegnie uszkodzeniu, korelacja z wzorcem kodu Barkera w odbiorniku pozwala na odtworzenie oryginalnego bitu z dużą pewnością. Jest to możliwe dzięki właściwościom autokorelacyjnym ciągu Barkera, który charakteryzuje się ostrym pikiem korelacji dla idealnego dopasowania i niskimi wartościami dla przesuniętych faz.

Mimo swoich zalet DSSS ma też poważne wady – przede wszystkim bardzo niską efektywność widmową, która w 802.11b wynosiła zaledwie około 0,5 bps/Hz, co przy maksymalnej przepustowości 11 Mbps dawało całkowitą szerokość pasma około 22 MHz. Technika ta została całkowicie wyparta przez OFDM, począwszy od standardów 802.11a i 802.11g, które oferowały znacznie wyższą efektywność widmową i lepszą odporność na zakłócenia wielodrogowe. Współcześnie DSSS nie jest już używane do transmisji danych, ale dla zachowania kompatybilności wstecznej wszystkie punkty dostępowe muszą umieć dekodować preambułę DSSS, aby obsłużyć ewentualne starsze urządzenia klienckie pracujące w trybie zgodności z 802.11b. Wiedza o DSSS jest jednak wciąż istotna z historycznego punktu widzenia, ponieważ pozwala zrozumieć, jak ewoluowały techniki transmisyjne w sieciach bezprzewodowych na przestrzeni ostatnich dwudziestu lat.

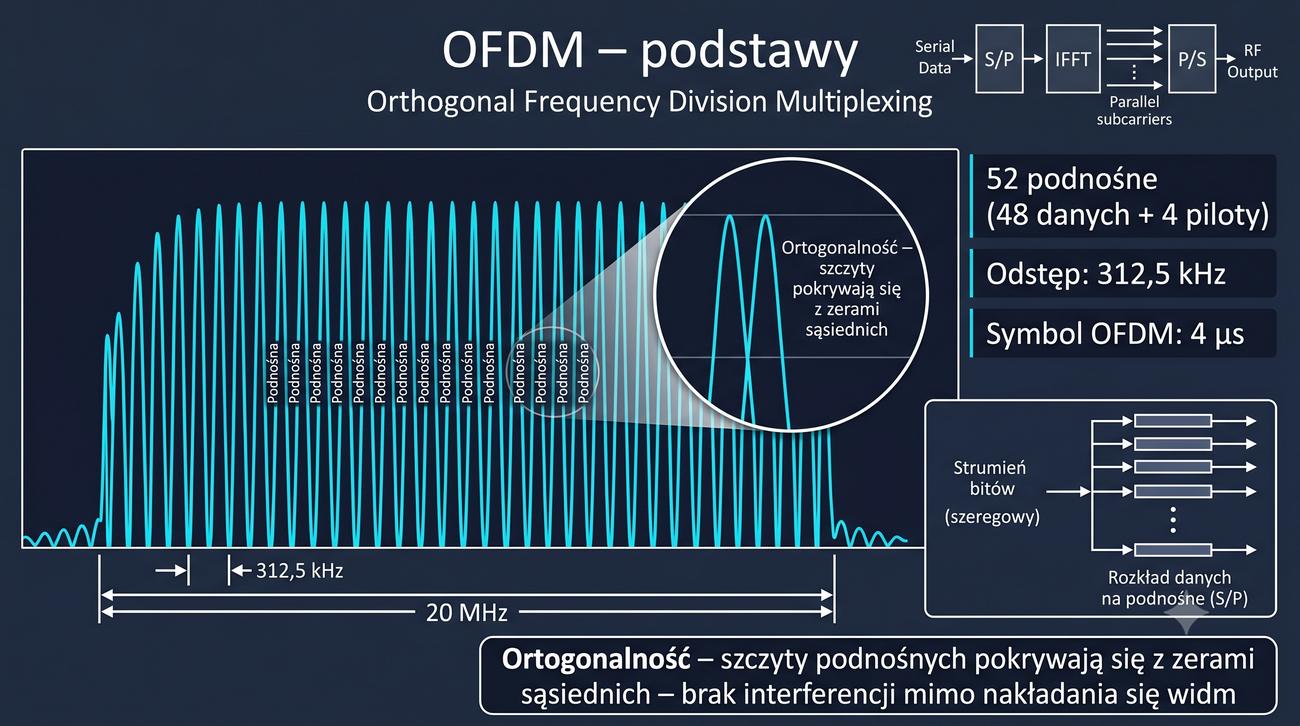

Orthogonal Frequency Division Multiplexing stanowił przełom w dziedzinie transmisji bezprzewodowej i do dziś pozostaje podstawą warstwy fizycznej wszystkich nowoczesnych standardów WiFi. Główną zaletą OFDM w porównaniu do starszej techniki DSSS jest znacznie lepsza odporność na zjawisko wielodrogowości, które w środowiskach zamkniętych stanowi główne źródło zakłóceń transmisji. W OFDM szerokie pasmo kanału jest dzielone na wiele wąskich podnośnych, z których każda jest modulowana indywidualnie z małą szybkością symbolową – dzięki temu opóźnione echa sygnału, powstające na skutek odbić od ścian i przeszkód, nie powodują interferencji między kolejnymi symbolami, pod warunkiem że mieszczą się w buforze ochronnym zwanym Guard Interval. Zastosowanie wielu wąskich podnośnych zamiast jednej szerokiej sprawia, że OFDM jest również odporny na selektywne częstotliwościowo zaniki sygnału.

Kluczowym pojęciem w OFDM jest ortogonalność podnośnych, która oznacza, że szczyty widma każdej podnośnej przypadają dokładnie na miejsca zerowe widm wszystkich sąsiednich podnośnych. Dzięki temu podnośne mogą się wzajemnie nakładać bez powodowania interferencji – to zjawisko, które w innych systemach transmisyjnych byłoby niedopuszczalne, w OFDM jest wręcz pożądaną cechą, ponieważ pozwala na bardzo gęste upakowanie podnośnych w paśmie. W standardzie 802.11a różnica częstotliwości między sąsiednimi podnośnymi wynosi 312,5 kiloherców, a każdy symbol OFDM trwa 4 mikrosekundy – te właśnie parametry definiują podstawową charakterystykę transmisji we wszystkich późniejszych wersjach WiFi. Praktyczna implementacja OFDM opiera się na wykorzystaniu szybkiej transformaty Fouriera, zarówno po stronie nadawczej, jak i odbiorczej, co jest możliwe dzięki powszechnej dostępności wydajnych układów DSP.

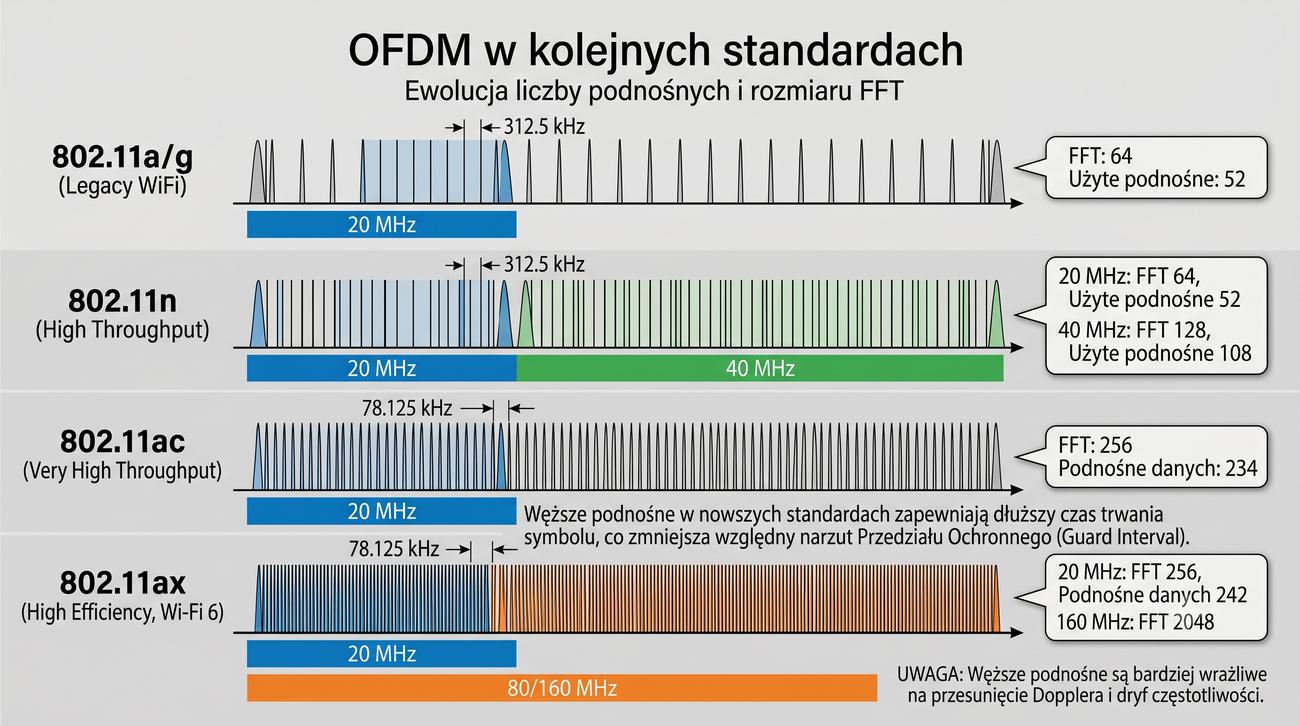

Ewolucja standardów WiFi wiąże się nie tylko z wprowadzaniem wyższych modulacji, ale także ze zwiększaniem rozmiaru transformaty FFT, co przekłada się na większą liczbę podnośnych OFDM w tym samym paśmie. Przejście z 64-punktowej FFT w 802.11a na 256-punktową w 802.11ax oznacza, że podnośne stają się czterokrotnie węższe – ich odstęp częstotliwościowy maleje z 312,5 kHz do 78,125 kHz, a czas trwania symbolu wydłuża się z 3,2 do 12,8 mikrosekundy. Dłuższy symbol OFDM ma ogromną zaletę – Guard Interval stanowi znacznie mniejszy procent czasu trwania symbolu, co poprawia efektywność widmową transmisji, ponieważ mniej czasu jest marnowane na narzut ochronny.

Węższe podnośne niosą ze sobą jednak również pewne wyzwania techniczne, które musiały zostać rozwiązane przez projektantów standardów. Im węższa podnośna, tym bardziej jest ona wrażliwa na przesunięcia częstotliwości spowodowane efektem Dopplera przy ruchu klienta lub niedokładnością generatorów częstotliwości w tanich układach WiFi. Aby zaradzić tym problemom, w 802.11ax zwiększono gęstość podnośnych pilotowych służących do śledzenia i korygowania dryfu częstotliwości, a w 802.11be przy paśmie 320 MHz zastosowano 4096-punktową FFT, co daje podnośne o szerokości zaledwie 78,125 kHz. Te techniczne detale mają bezpośrednie przełożenie na stabilność połączenia w trudnych warunkach propagacyjnych, na przykład w szybko poruszających się pojazdach czy w pobliżu źródeł silnych zakłóceń elektromagnetycznych.

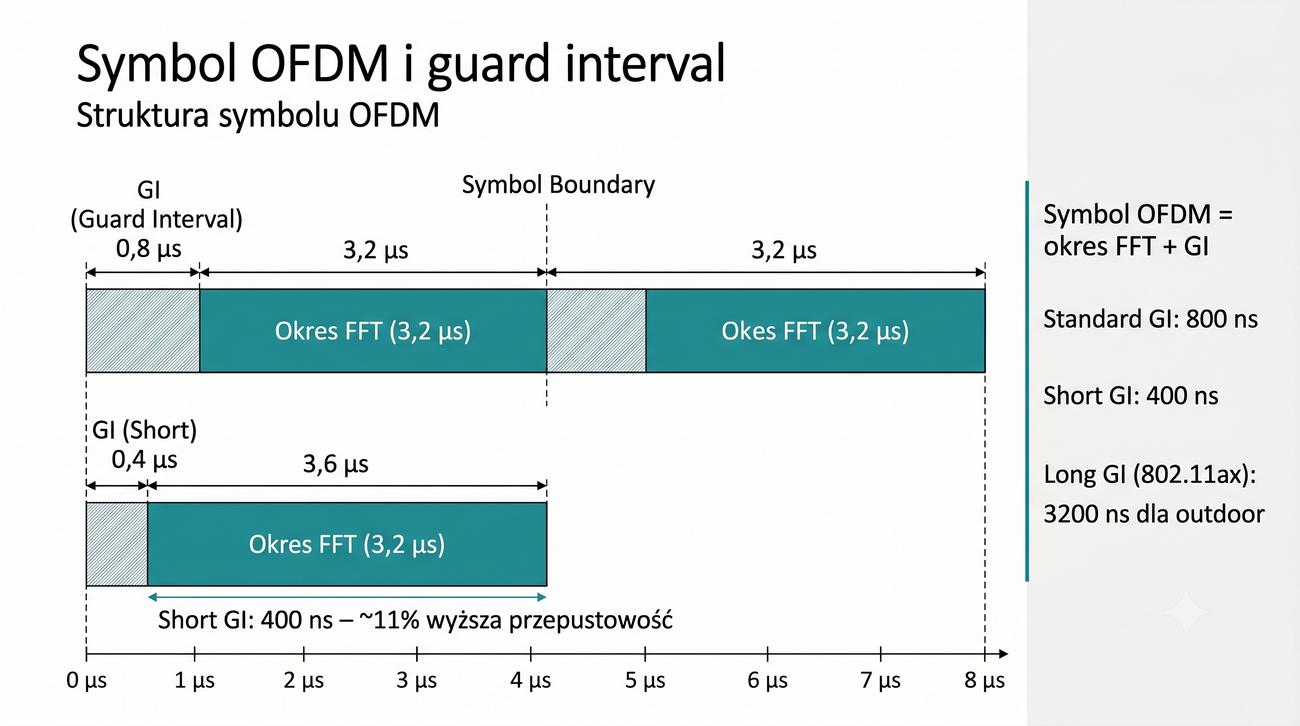

Guard Interval, nazywany również prefiksem cyklicznym, to mechanizm ochronny stosowany w systemach OFDM, który zapobiega interferencji między kolejnymi symbolami spowodowanej przez zjawisko wielodrogowości. Działa on w niezwykle prosty, a zarazem elegancki sposób – kopia końcowego fragmentu symbolu OFDM jest doklejana na jego początek, tworząc bufor czasowy, w którym mogą się zmieścić opóźnione echa sygnału powstałe na skutek odbić od przeszkód w środowisku propagacyjnym. Jeśli maksymalne opóźnienie wielodrogowe jest mniejsze niż długość Guard Intervalu, echa po poprzednim symbolu wybrzmiewają w czasie trwania prefiksu cyklicznego i nie zakłócają odbioru właściwej części kolejnego symbolu.

Długość Guard Intervalu jest parametrem konfiguracyjnym, który inżynier sieciowy może dostosować do warunków panujących w danym środowisku. Standardowy interwał ochronny wynoszący 800 nanosekund jest wystarczający dla typowych środowisk biurowych i domowych, gdzie maksymalne opóźnienia wielodrogowe rzadko przekraczają 200-300 nanosekund. Krótszy interwał 400 nanosekund daje około 11 procent wyższą przepustowość, ale może być stosowany tylko wtedy, gdy środowisko radiowe jest wolne od silnych odbić – na przykład w otwartej przestrzeni biurowej z dala od metalowych przeszkód. W standardzie 802.11ax wprowadzono dodatkowo długie interwały ochronne 1600 i 3200 nanosekund przeznaczone dla zastosowań zewnętrznych, gdzie opóźnienia wielodrogowe mogą sięgać nawet kilku mikrosekund ze względu na duże odległości między nadajnikiem a odbiornikiem.

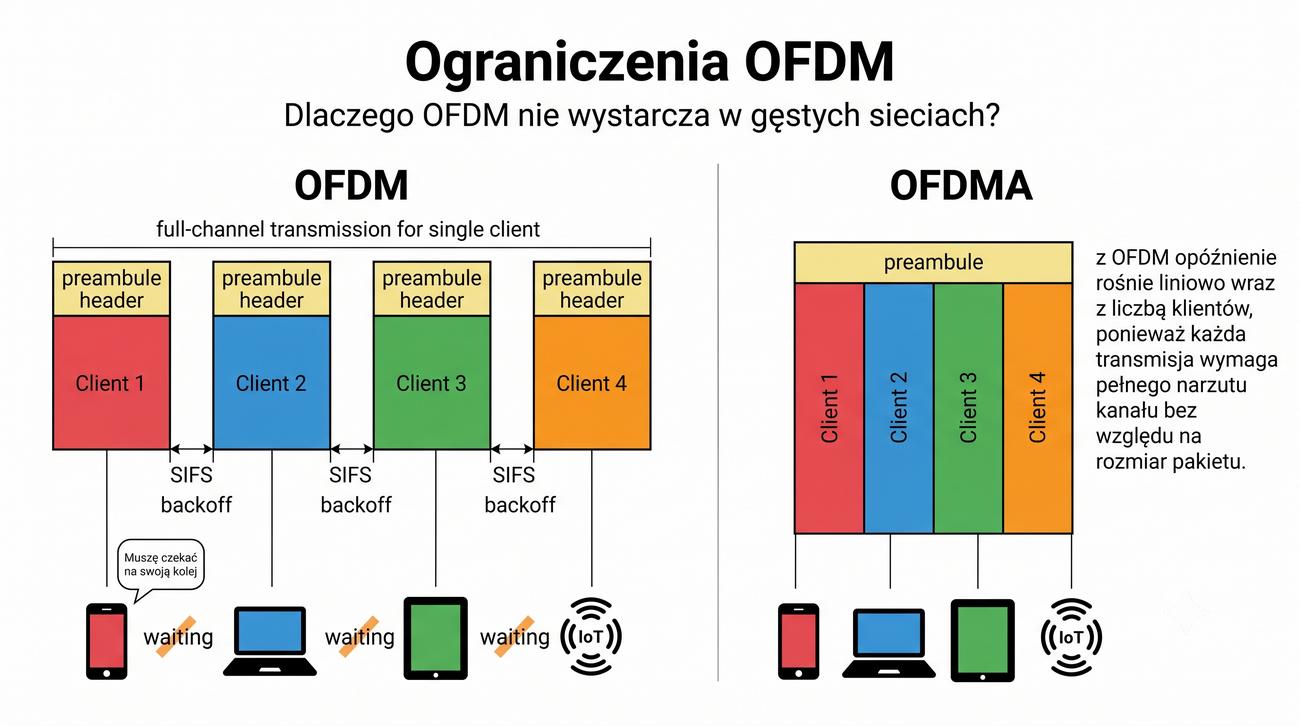

Tradycyjny OFDM, stosowany od czasów 802.11a, ma jedno fundamentalne ograniczenie – w każdym momencie całe dostępne pasmo może być wykorzystywane tylko przez jednego klienta. Nawet jeśli urządzenie ma do przesłania zaledwie kilkadziesiąt bajtów danych, musi ono wygrać rywalizację o dostęp do medium w ramach mechanizmu CSMA/CA, a następnie przesłać swoją ramkę wraz z całym niezbędnym narzutem protokolarnym. W sytuacji, gdy w sieci znajduje się wiele klientów wysyłających krótkie ramki, efektywność transmisji drastycznie spada, ponieważ większość czasu antenowego jest marnowana na preambuły, potwierdzenia i odstępy międzyramkowe, a nie na właściwe dane użytkownika.

Problem ten jest szczególnie dotkliwy w tak zwanych środowiskach o wysokiej gęstości, takich jak sale wykładowe, stadiony, dworce kolejowe czy centra konferencyjne. W tych lokalizacjach tysiące użytkowników próbują jednocześnie korzystać z sieci, wysyłając małe ramki danych – na przykład powiadomienia z mediów społecznościowych, odświeżenia poczty elektronicznej czy sygnały obecności z aplikacji IoT. W tradycyjnym OFDM każda taka ramka wymaga osobnej transmisji, co prowadzi do szybkiego wyczerpania dostępnej przepustowości i dramatycznego wzrostu opóźnień. Ta właśnie obserwacja była głównym motorem napędowym prac nad standardem 802.11ax, w którym wprowadzono OFDMA jako sposób na równoczesną obsługę wielu klientów w jednym symbolu transmisyjnym.

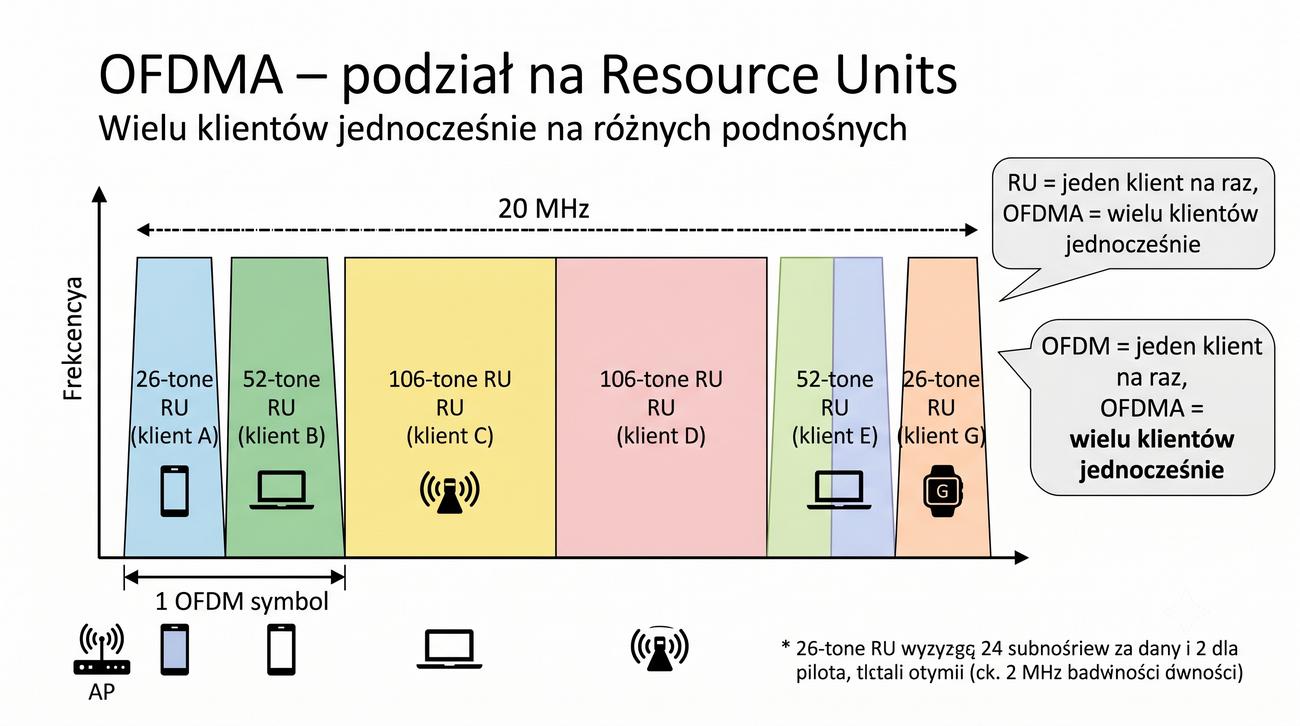

Orthogonal Frequency Division Multiple Access to technika wielodostępu, która radykalnie zmienia sposób zarządzania pasmem w sieciach WiFi poprzez podział kanału na mniejsze jednostki zwane Resource Units. W przeciwieństwie do tradycyjnego OFDM, gdzie całe pasmo jest przydzielane jednemu klientowi na czas transmisji, OFDMA pozwala punktowi dostępowemu na podzielenie dostępnych podnośnych na grupy i przydzielenie ich różnym klientom w tej samej chwili. Każdy Resource Unit może mieć różny rozmiar, od zaledwie 26 podnośnych dla bardzo małych ramek, aż do 242 podnośnych obejmujących cały kanał 20 MHz – elastyczność ta pozwala na optymalne dopasowanie alokacji do potrzeb poszczególnych klientów.

Wprowadzenie OFDMA w standardzie 802.11ax stanowiło fundamentalną zmianę filozofii dostępu do medium w sieciach WiFi. Przez ponad dwadzieścia lat wszystkie transmisje opierały się na rywalizacji klientów o dostęp do kanału z wykorzystaniem mechanizmu CSMA/CA, który co prawda sprawdzał się w sieciach o małej i średniej gęstości, ale całkowicie zawodzić w środowiskach o dużej liczbie urządzeń. W OFDMA to punkt dostępowy przejmuje rolę centralnego koordynatora – decyduje, który klient w jakim Resource Unit może nadawać lub odbierać dane, a klienci nie muszą już ze sobą rywalizować, co eliminuje narzut związany z backoffem i znacząco redukuje opóźnienia transmisji.

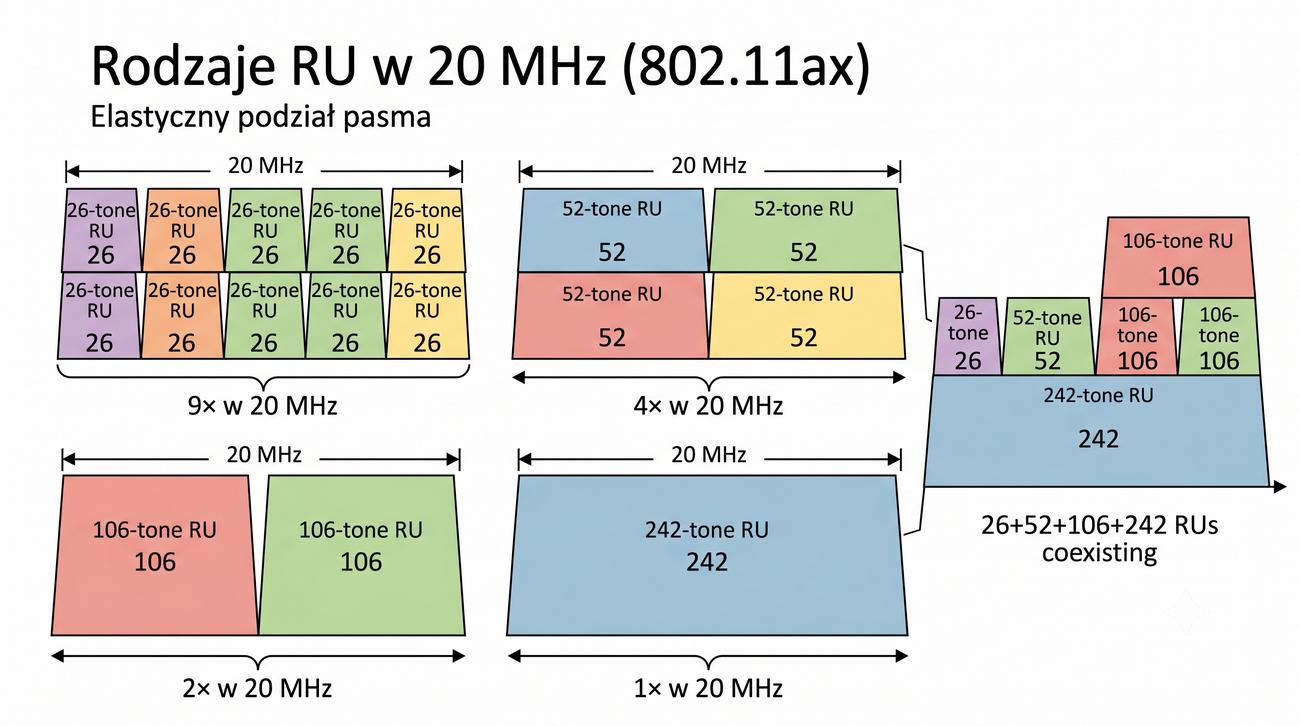

System Resource Units w OFDMA został zaprojektowany z myślą o maksymalnej elastyczności, pozwalającej na obsługę klientów o bardzo różnych potrzebach transmisyjnych w ramach jednego symbolu OFDM. Najmniejszym dostępnym Resource Unit jest jednostka 26-tonowa, składająca się z 26 podnośnych – 24 podnośne służą do transmisji danych, a 2 pełnią funkcję pilotów niezbędnych do synchronizacji fazowej i częstotliwościowej. Taki mały RU zajmuje około 2 megaherców pasma i jest przeznaczony dla aplikacji generujących bardzo małe ramki, takich jak czujniki IoT, inteligentne liczniki czy proste sterowniki automatyki budynkowej.

W praktyce punkt dostępowy może dowolnie mieszać Resource Units o różnych rozmiarach w ramach jednej transmisji OFDMA, co stanowi ogromną zaletę w porównaniu do sztywnego podziału pasma znanego z innych technologii. Na przykład w kanale 20 megaherców może jednocześnie obsłużyć klienta VoIP na RU 52-tonowym, czujnik temperatury na RU 26-tonowym i laptop pobierający aktualizację systemową na RU 106-tonowym – wszystko w jednym symbolu transmisyjnym. Dla szerszych kanałów dostępne są jeszcze większe Resource Units, aż do RU 996-tonowego dla kanału 80 MHz, który oferuje przepustowość porównywalną do tradycyjnego OFDM, ale z możliwością współdzielenia pasma z innymi klientami w ramach tej samej ramki.

Korzyści płynące z wdrożenia OFDMA w sieciach WiFi 6 są najbardziej widoczne w scenariuszach, gdzie wielu klientów wysyła jednocześnie małe ramki danych, co wcześniej stanowiło największe wyzwanie dla tradycyjnego OFDM. Wyobraźmy sobie salę wykładową, w której trzydziestu studentów loguje się jednocześnie do systemu ankietowego – w tradycyjnym OFDM każdy z nich musiałby czekać na swoją kolej, co przy typowych parametrach transmisji generowałoby opóźnienia rzędu kilkuset milisekund. Dzięki OFDMA punkt dostępowy może obsłużyć wszystkich studentów w ramach jednej, zbiorczej transmisji, redukując opóźnienie do kilku milisekund i radykalnie poprawiając komfort użytkowania.

Warto również zwrócić uwagę na synergię OFDMA z mechanizmem Target Wake Time, który został wprowadzony w 802.11ax z myślą o urządzeniach IoT zasilanych bateryjnie. Dzięki TWT klient może negocjować z punktem dostępowym harmonogram swojego uśpienia i budzenia, a OFDMA pozwala na przydzielenie mu dedykowanego Resource Unit w dokładnie zaplanowanym momencie. Połączenie tych dwóch technik sprawia, że czujnik temperatury czy inteligentny zamek mogą przesłać swoje dane w ułamku milisekundy, po czym natychmiast powrócić do stanu uśpienia – w efekcie żywotność baterii takich urządzeń może się wydłużyć z kilku miesięcy do kilku lat, co ma ogromne znaczenie praktyczne dla wdrożeń Internetu Rzeczy na skalę przemysłową.

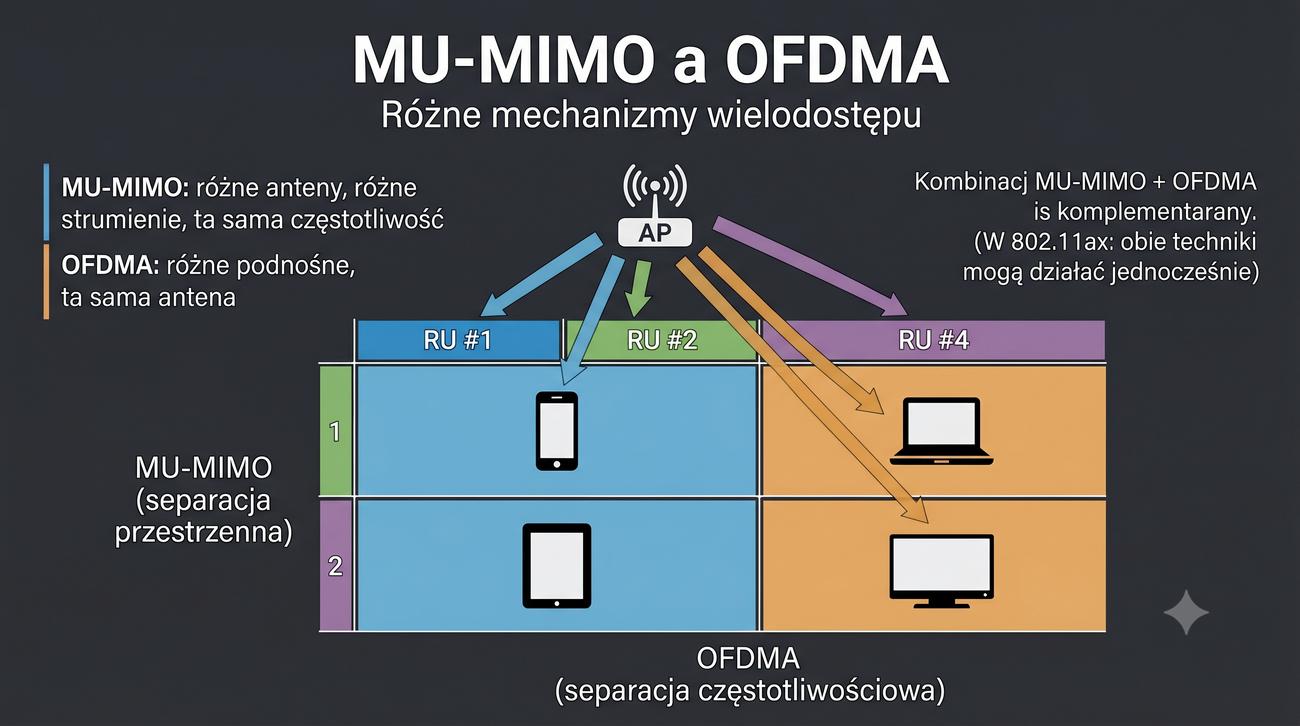

Relacja między MU-MIMO a OFDMA bywa często źródłem nieporozumień wśród studentów, ponieważ obie techniki służą do obsługi wielu klientów jednocześnie, ale robią to w zupełnie inny sposób. MU-MIMO wykorzystuje separację przestrzenną – różni klienci odbierają swoje dane na różnych strumieniach przestrzennych, które są od siebie odseparowane za pomocą technik beamformingu, ale korzystają z tych samych podnośnych częstotliwościowych. OFDMA z kolei separuje klientów w dziedzinie częstotliwości – każdy klient otrzymuje swój własny zestaw podnośnych, ale wszystkie są nadawane z tych samych anten. Te dwa mechanizmy są zatem komplementarne i mogą być stosowane równocześnie, co znacznie zwiększa skalowalność sieci.

W 802.11ax po raz pierwszy w historii WiFi połączono obie techniki w ramach jednej transmisji, tworząc dwuwymiarową macierz dostępu, w której każdy Resource Unit może dodatkowo wykorzystywać multipleksowanie przestrzenne do obsługi wielu klientów. Punkt dostępowy z konfiguracją 4 na 4 może na przykład podzielić kanał na cztery Resource Units po 26 podnośnych i na każdym z nich zastosować MU-MIMO z dwoma strumieniami przestrzennymi – łącznie daje to możliwość obsłużenia nawet ośmiu klientów w jednym symbolu transmisyjnym. Taka elastyczność była nieosiągalna we wcześniejszych standardach i stanowi jeden z najważniejszych powodów, dla których WiFi 6 jest określane mianem przełomu w skalowalności sieci bezprzewodowych.

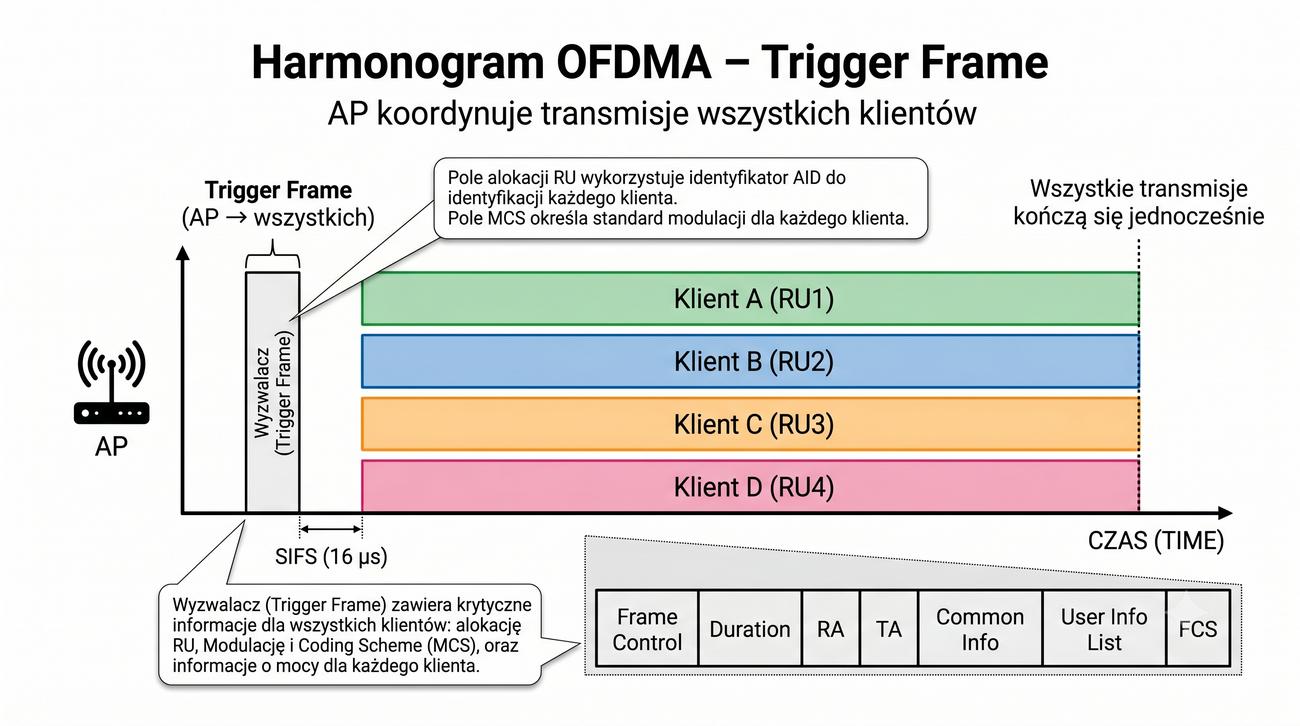

Trigger Frame stanowi kluczowy element mechanizmu OFDMA w standardzie 802.11ax, pełniąc funkcję ramki zarządzającej, która koordynuje transmisje wielu klientów w sieci. Punkt dostępowy wysyła Trigger Frame, aby poinformować klientów o szczegółach planowanej transmisji zbiorczej – między innymi o tym, które Resource Units zostały przydzielone poszczególnym urządzeniom, z jaką modulacją mają nadawać oraz z jaką mocą, aby sygnały od różnych klientów dotarły do punktu dostępowego z wyrównanym poziomem. Informacja o alokacji RU jest kodowana w polu RU Allocation, a klienci są identyfikowani za pomocą unikalnych numerów AID nadawanych im podczas procesu asocjacji.

Po odebraniu Trigger Frame klienci nie rywalizują już o dostęp do medium w tradycyjny sposób, ale rozpoczynają transmisję po upływie standardowego odstępu SIFS wynoszącego 16 mikrosekund. Wszystkie transmisje są precyzyjnie zsynchronizowane, aby zakończyły się w tym samym momencie – punkt dostępowy odbiera wtedy dane od wszystkich klientów jednocześnie, co wymaga bardzo dokładnej synchronizacji czasowej i częstotliwościowej między urządzeniami. Synchronizacja ta jest możliwa dzięki preambule HE (High Efficiency), która zawiera pola synchronizacyjne pozwalające klientom na dostrojenie się do częstotliwości i taktowania punktu dostępowego z dokładnością niezbędną do poprawnej demodulacji sygnałów OFDMA.

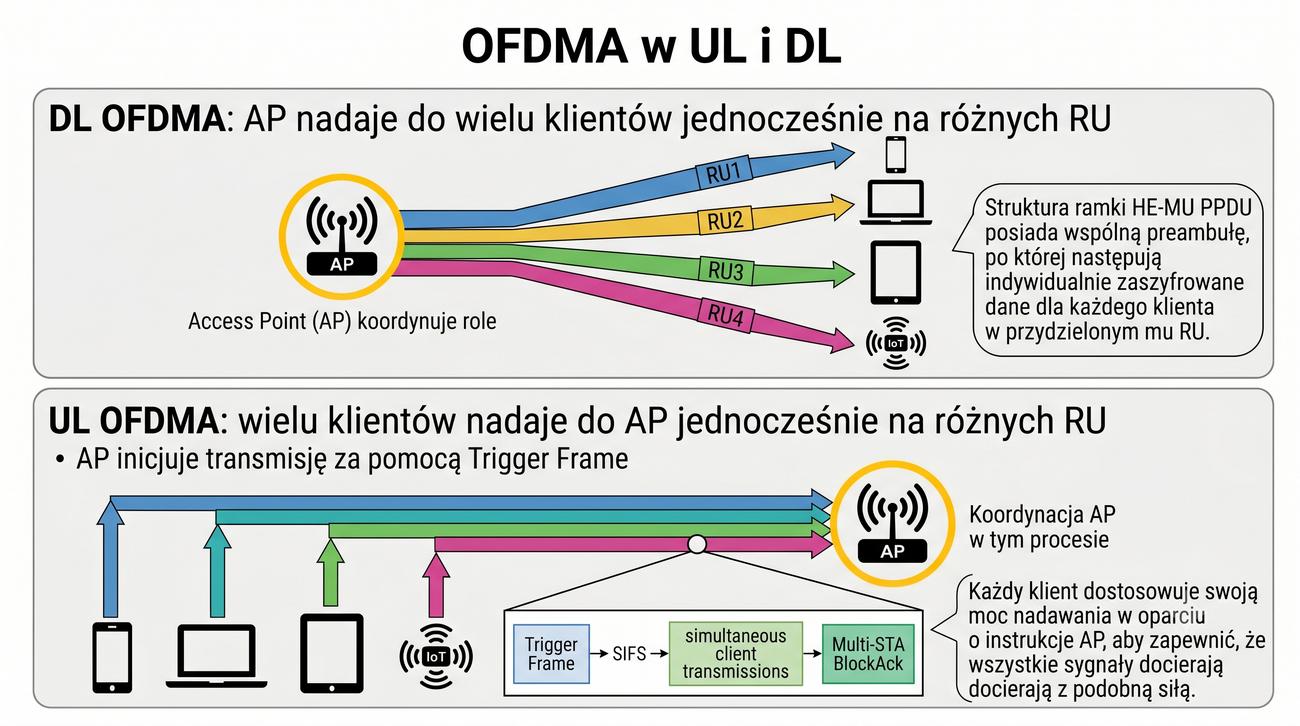

OFDMA w obu kierunkach transmisji, zarówno w dół (downlink), jak i w górę (uplink), działa na nieco innych zasadach, choć oba tryby opierają się na tym samym podziale pasma na Resource Units. W przypadku transmisji w dół punkt dostępowy konstruuje specjalną ramkę HE-MU PPDU (High Efficiency Multi-User Physical Protocol Data Unit), która zawiera dane przeznaczone dla wielu klientów jednocześnie. Preambuła tej ramki jest wspólna i zawiera informacje o wszystkich docelowych odbiorcach, natomiast poszczególne części danych są rozdzielone na odpowiednie Resource Units – każdy klient demoduluje wyłącznie tę część ramki, która znajduje się w przydzielonym mu paśmie, ignorując pozostałe części.

W kierunku nadawania w górę sekwencja transmisji wygląda nieco inaczej ze względu na konieczność synchronizacji wielu niezależnych nadajników. Punkt dostępowy inicjuje cały proces, wysyłając Trigger Frame z pełnym harmonogramem transmisji, po którym klienci po upływie 16 mikrosekund jednocześnie wysyłają swoje ramki HE-TB PPDU (Trigger-Based). Punkt dostępowy odbiera wszystkie transmisje równocześnie, co jest możliwe dzięki precyzyjnej synchronizacji oraz technikom wielokanałowego odbioru, po czym wysyła zbiorcze potwierdzenie Multi-STA BlockAck potwierdzające odbiór danych od wszystkich klientów naraz. Ten mechanizm jest znacznie efektywniejszy od tradycyjnego CSMA/CA, w którym każdy klient musiałby rywalizować o dostęp do medium osobno, generując narzut czasowy narastający liniowo z liczbą urządzeń.

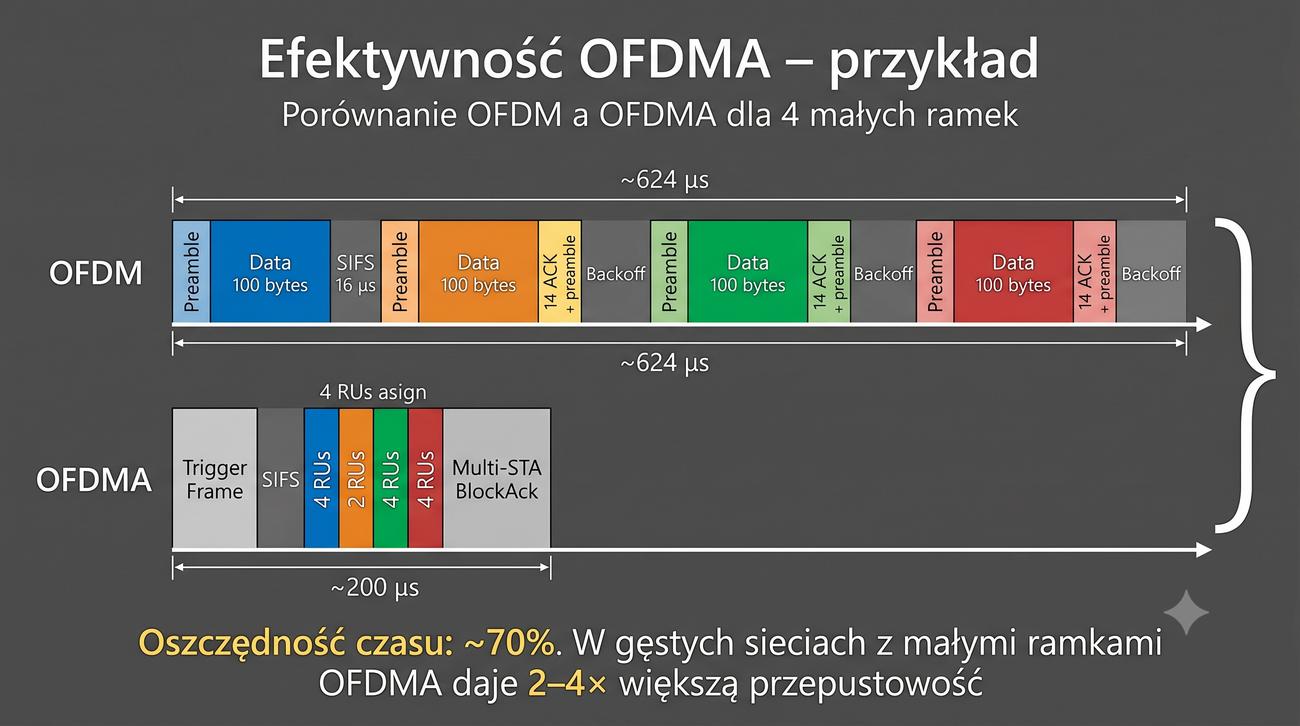

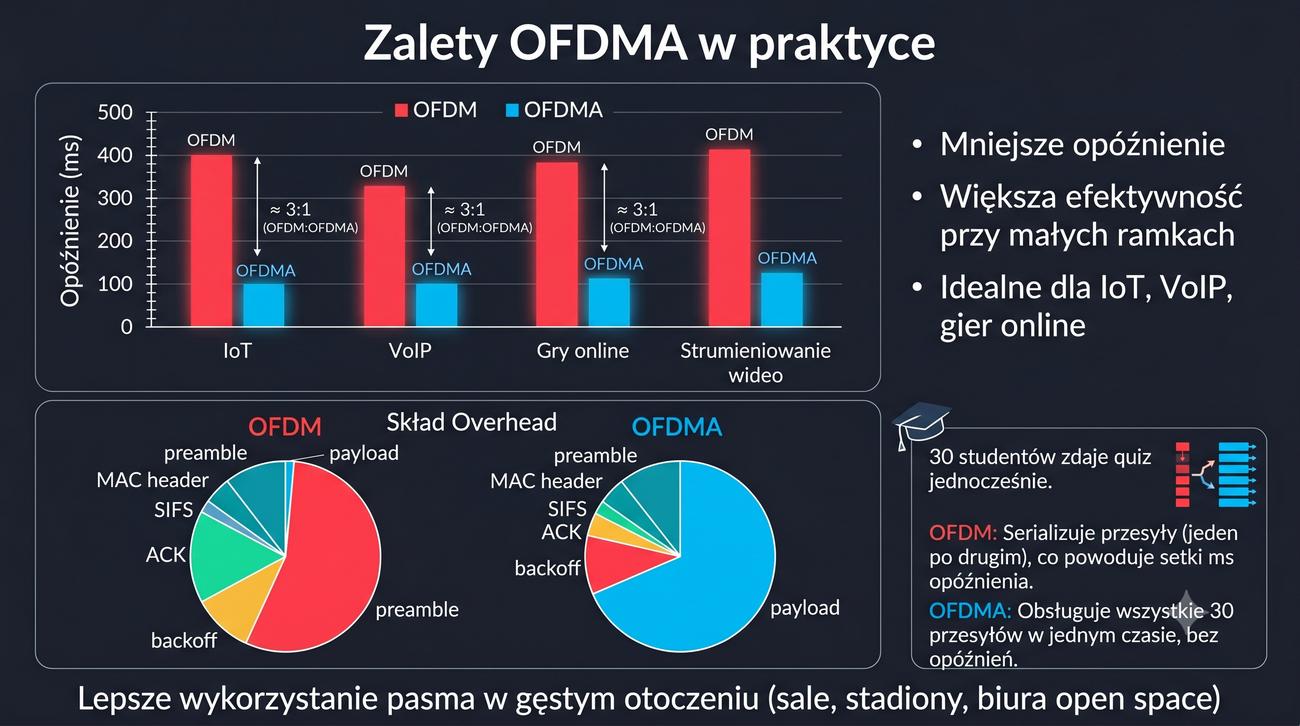

Przykład liczbowy przedstawiony na slajdzie doskonale ilustruje skalę oszczędności czasowych, jakie oferuje OFDMA w porównaniu do tradycyjnego OFDM. W scenariuszu z czterema klientami wysyłającymi po 100 bajtów danych różnica w łącznym czasie transmisji jest uderzająca – około 600 mikrosekund dla OFDM w porównaniu do około 140 mikrosekund dla OFDMA, co daje oszczędność rzędu 75 procent. Należy jednak pamiętać, że jest to przykład z małymi ramkami, w których OFDMA ujawnia swoje największe atuty – w przypadku dużych pakietów, takich jak transmisja strumieni wideo, narzut związany z preambułą i potwierdzeniami stanowi znacznie mniejszy procent całkowitego czasu transmisji, więc zysk z OFDMA jest proporcjonalnie mniejszy.

W rzeczywistych sieciach bezprzewodowych, gdzie ruch jest mieszanką małych i dużych pakietów, poprawa efektywności oferowana przez OFDMA waha się zazwyczaj w granicach od 30 do 70 procent w zależności od profilu ruchu i liczby aktywnych klientów. Producenci sprzętu często reklamują WiFi 6 jako czterokrotnie wydajniejsze w gęstych sieciach, co jest wartością uzyskaną w optymalnych warunkach laboratoryjnych z bardzo małymi ramkami. W praktyce inżynierskiej warto zachować zdrowy sceptycyzm wobec takich deklaracji marketingowych i pamiętać, że rzeczywiste korzyści zależą od konkretnego scenariusza wdrożeniowego – w sieci zdominowanej przez streaming wideo zysk będzie znacznie mniejszy niż w środowisku IoT z tysiącami czujników wysyłających krótkie raporty.

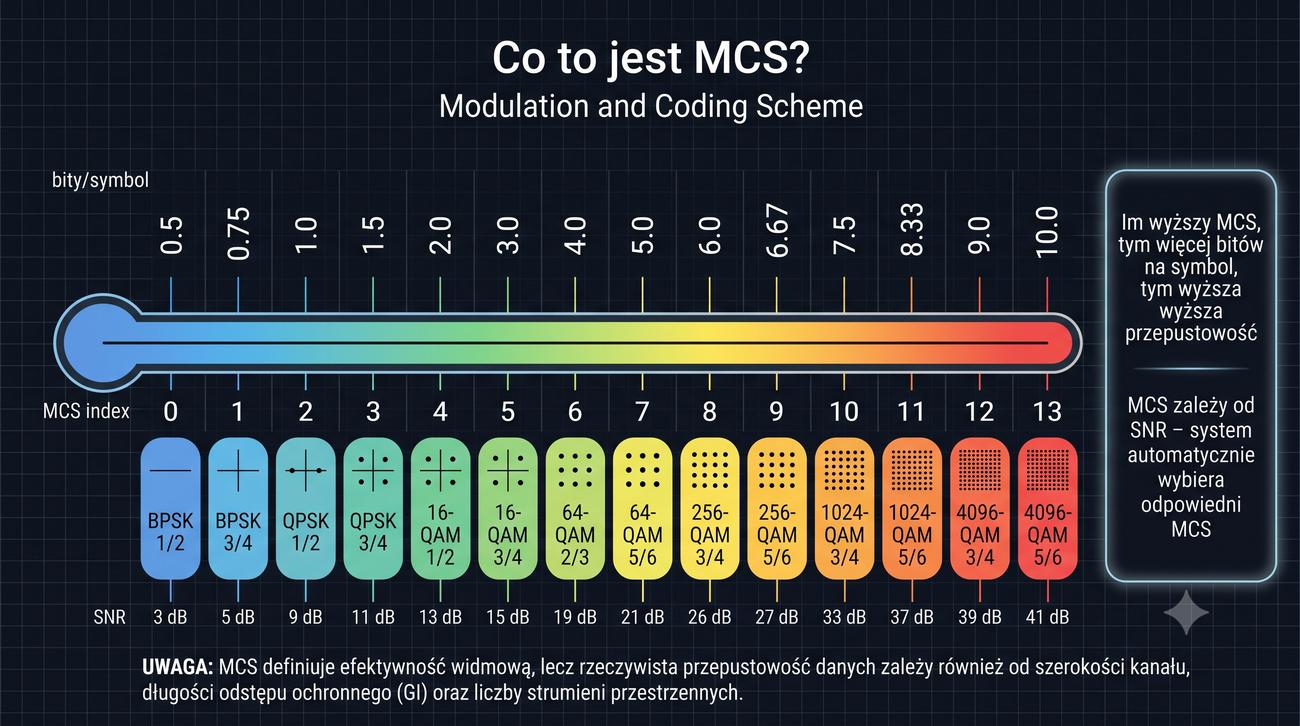

System indeksów MCS (Modulation and Coding Scheme) został wprowadzony po to, aby uprościć proces negocjowania parametrów transmisji między punktem dostępowym a klientem – zamiast oddzielnie uzgadniać typ modulacji i coding rate, wystarczy wymienić jedną liczbę, która jednoznacznie określa oba parametry. Dla inżyniera sieciowego znajomość tabeli MCS jest niezbędna, ponieważ pozwala szybko oszacować maksymalną przepustowość łącza w danych warunkach. Warto zauważyć, że konkretna wartość przepustowości dla danego MCS zależy również od szerokości kanału, długości Guard Intervalu i liczby strumieni przestrzennych – sam indeks MCS określa jedynie efektywność widmową, a nie bezwzględną szybkość transmisji.

Z biegiem lat i kolejnych standardów zakres dostępnych indeksów MCS systematycznie się rozszerzał, co odzwierciedla postęp technologiczny w dziedzinie modulacji cyfrowych. W 802.11n dostępne były indeksy od 0 do 7 dla pojedynczego strumienia przestrzennego, w 802.11ac rozszerzono zakres do MCS 9 dzięki wprowadzeniu 256-QAM, w 802.11ax dodano MCS 10 i 11 dla 1024-QAM, a najnowszy 802.11be oferuje MCS 12 i 13 wykorzystujące 4096-QAM. Każdy kolejny standard zwiększa więc nie tylko maksymalną modulację, ale także liczbę dostępnych MCS, dając systemom adaptacyjnym większą granularność w doborze optymalnych parametrów transmisji dla aktualnych warunków propagacyjnych.

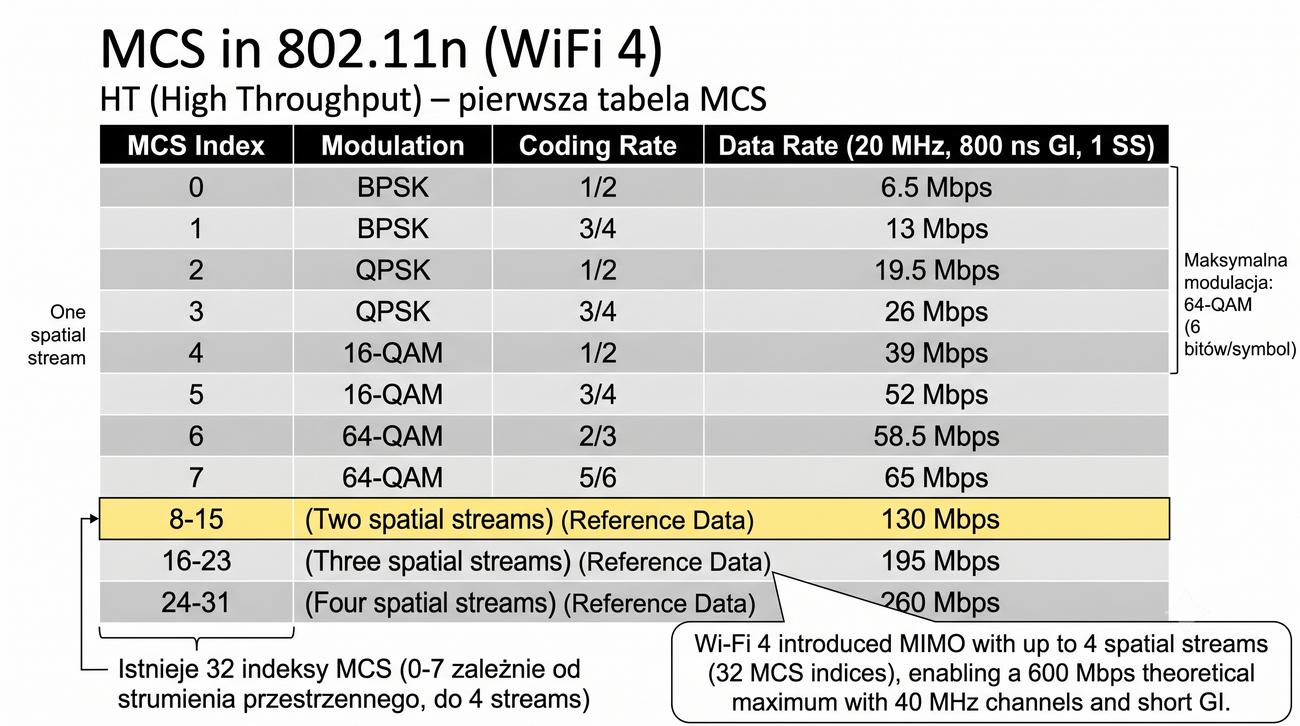

Standard 802.11n, znany powszechnie jako WiFi 4, był pierwszym standardem WiFi, który wprowadził w pełni znormalizowaną tabelę MCS, co stanowiło istotny krok naprzód w porównaniu do wcześniejszych implementacji, gdzie parametry transmisji były ustalane w bardziej ad hocowy sposób. Tabela MCS dla 802.11n obejmuje 32 indeksy – po 8 dla każdej z czterech możliwych liczb strumieni przestrzennych, od 1 do 4. Dla pojedynczego strumienia i kanału 20 MHz przepustowość rośnie od 6,5 Mbps dla MCS 0 do 65 Mbps dla MCS 7, co daje dziesięciokrotną różnicę między najwolniejszym a najszybszym trybem transmisji w tym samym paśmie.

W 802.11n po raz pierwszy zastosowano również technikę MIMO, która pozwala na równoległą transmisję nawet czterech strumieni przestrzennych, co mnoży przepustowość przez liczbę strumieni. W praktyce oznacza to, że punkt dostępowy z czterema antenami i czterema łańcuchami radiowymi może osiągnąć teoretyczną przepustowość 260 Mbps w kanale 20 MHz i aż 600 Mbps w kanale 40 MHz z krótkim Guard Intervalem. Należy jednak podkreślić, że są to wartości teoretyczne, osiągalne w idealnych warunkach laboratoryjnych – w rzeczywistych sieciach, gdzie występują zakłócenia, przeszkody i ograniczenia klientów, rzeczywista przepustowość jest zazwyczaj znacznie niższa, często nie przekraczając 30-50 procent wartości maksymalnej.

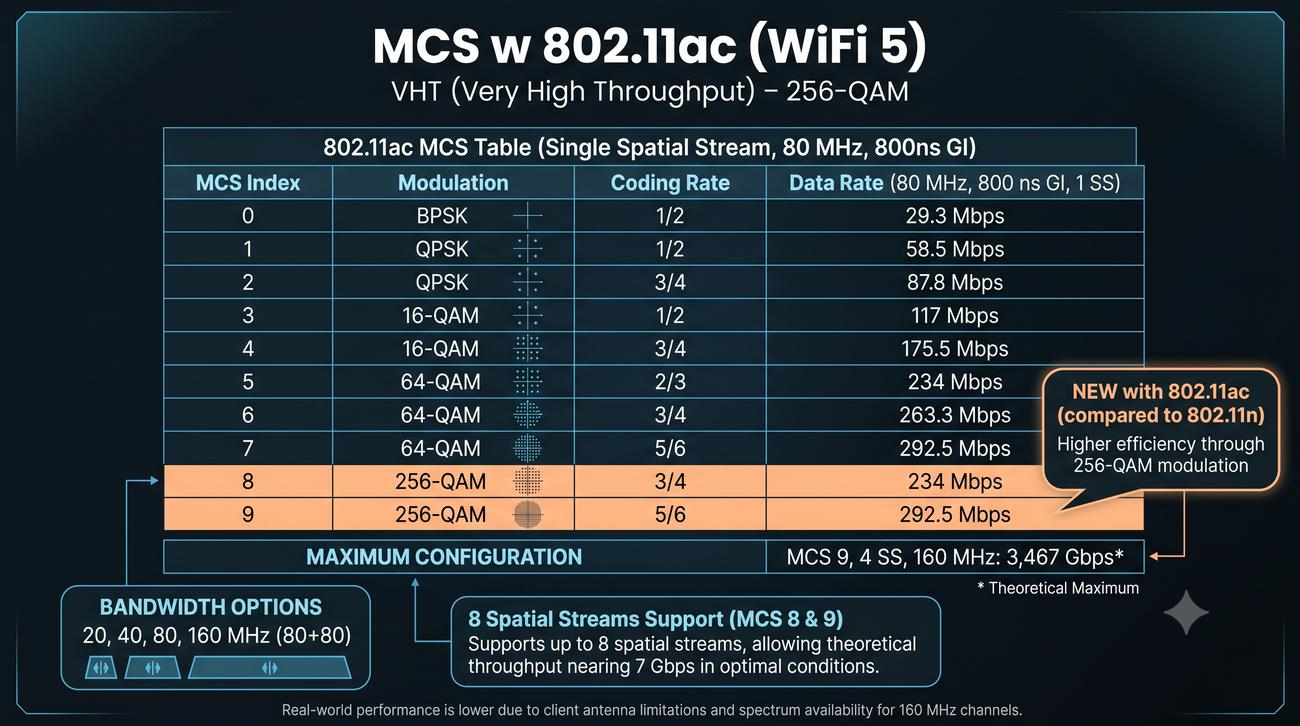

Standard 802.11ac, promowany pod nazwą WiFi 5, wprowadził dwie kluczowe innowacje w warstwie fizycznej – modulację 256-QAM i obsługę szerokich kanałów sięgających 160 MHz, co pozwoliło na znaczne zwiększenie przepustowości w porównaniu do 802.11n. Indeksy MCS od 0 do 7 pozostały identyczne jak w poprzednim standardzie, zapewniając kompatybilność wsteczną, natomiast dodano dwa nowe indeksy – MCS 8 z 256-QAM i coding rate 3/4 oraz MCS 9 z 256-QAM i coding rate 5/6. Już przy pojedynczym strumieniu przestrzennym i kanale 80 MHz MCS 9 oferuje przepustowość 292,5 megabitów na sekundę, co przewyższa maksymalną przepustowość 802.11n nawet przy czterech strumieniach.

Maksymalna teoretyczna przepustowość 802.11ac jest imponująca – przy ośmiu strumieniach przestrzennych, kanale 160 MHz, MCS 9 i krótkim Guard Intervalu sięga ona prawie 7 gigabitów na sekundę. W praktyce inżynierskiej taką konfigurację niezwykle rzadko udaje się osiągnąć z kilku powodów: większość klientów mobilnych ma tylko jedną lub dwie anteny, kanał 160 MHz wymaga bardzo czystego widma radiowego, które w pasmach 5 GHz jest coraz trudniejsze do znalezienia ze względu na zagęszczenie sieci, a osiem strumieni przestrzennych wymaga ośmiu niezależnych łańcuchów radiowych zarówno w punkcie dostępowym, jak i w kliencie. Mimo tych ograniczeń, 802.11ac do dziś pozostaje standardem dominującym w większości domowych i biurowych sieci WiFi.

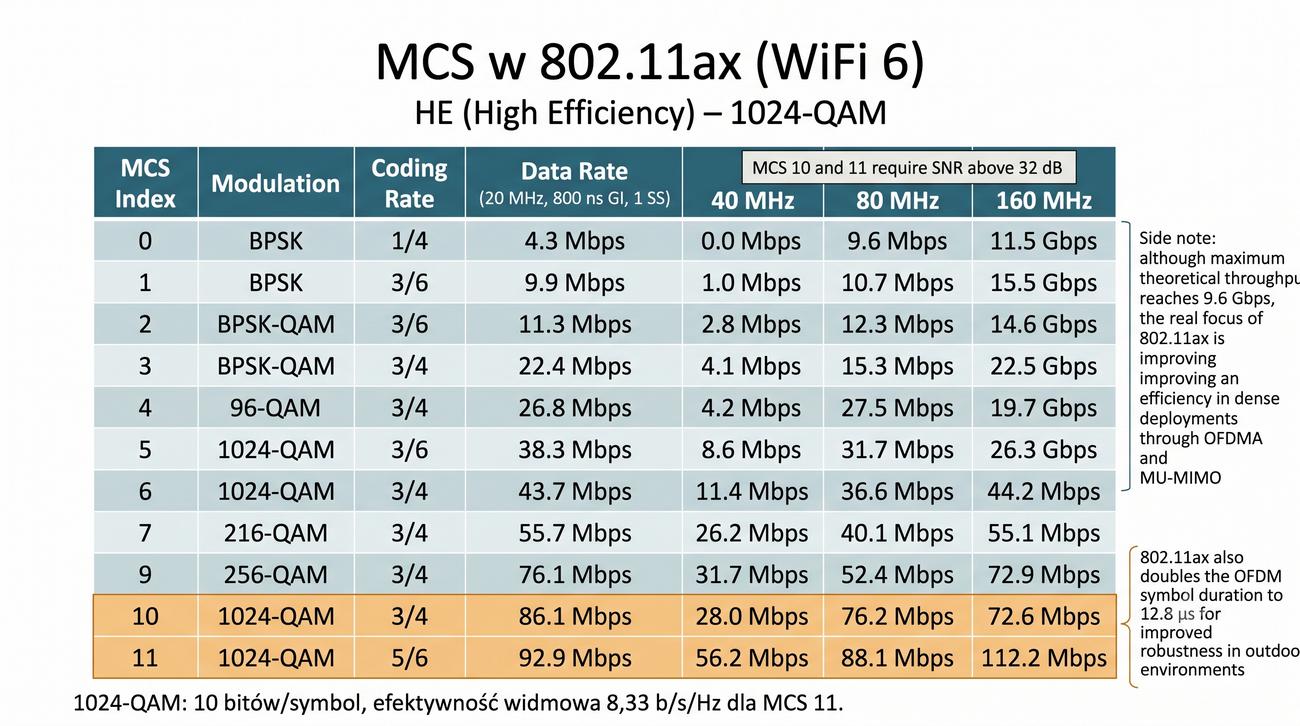

Standard 802.11ax, znany pod marketingową nazwą WiFi 6, wprowadził do warstwy fizycznej modulację 1024-QAM, która zwiększyła efektywność widmową o około 25 procent w stosunku do najlepszej dostępnej wcześniej modulacji 256-QAM. Dwa nowe indeksy MCS, 10 i 11, oferują odpowiednio 7,5 i 8,33 bps/Hz, co przekłada się na wymierne przyrosty przepustowości przy zachowaniu tej samej szerokości kanału i liczby strumieni. Warto jednak podkreślić, że 1024-QAM wymaga stosunku sygnału do szumu na poziomie co najmniej 32-35 decybeli, co w praktyce oznacza, że pełne korzyści z tej modulacji są osiągalne tylko w bezpośredniej bliskości punktu dostępowego.

Mimo że 802.11ax oferuje teoretyczną maksymalną przepustowość około 9,6 gigabitów na sekundę przy ośmiu strumieniach i kanale 160 MHz, głównym celem projektowym tego standardu wcale nie było maksymalizowanie szybkości pojedynczego łącza. Twórcy 802.11ax skoncentrowali się przede wszystkim na poprawie wydajności w gęstych sieciach, gdzie liczba klientów i poziom interferencji stanowią główne wyzwanie – stąd wprowadzenie OFDMA, ulepszonego MU-MIMO, Target Wake Time i innych mechanizmów poprawiających efektywność przy równoczesnej obsłudze wielu urządzeń. Dla inżyniera sieciowego oznacza to, że przejście z WiFi 5 na WiFi 6 przynosi największe korzyści w środowiskach o wysokiej gęstości klientów, takich jak biura open space czy obiekty użyteczności publicznej, a niekoniecznie w domowej sieci z kilkoma urządzeniami.

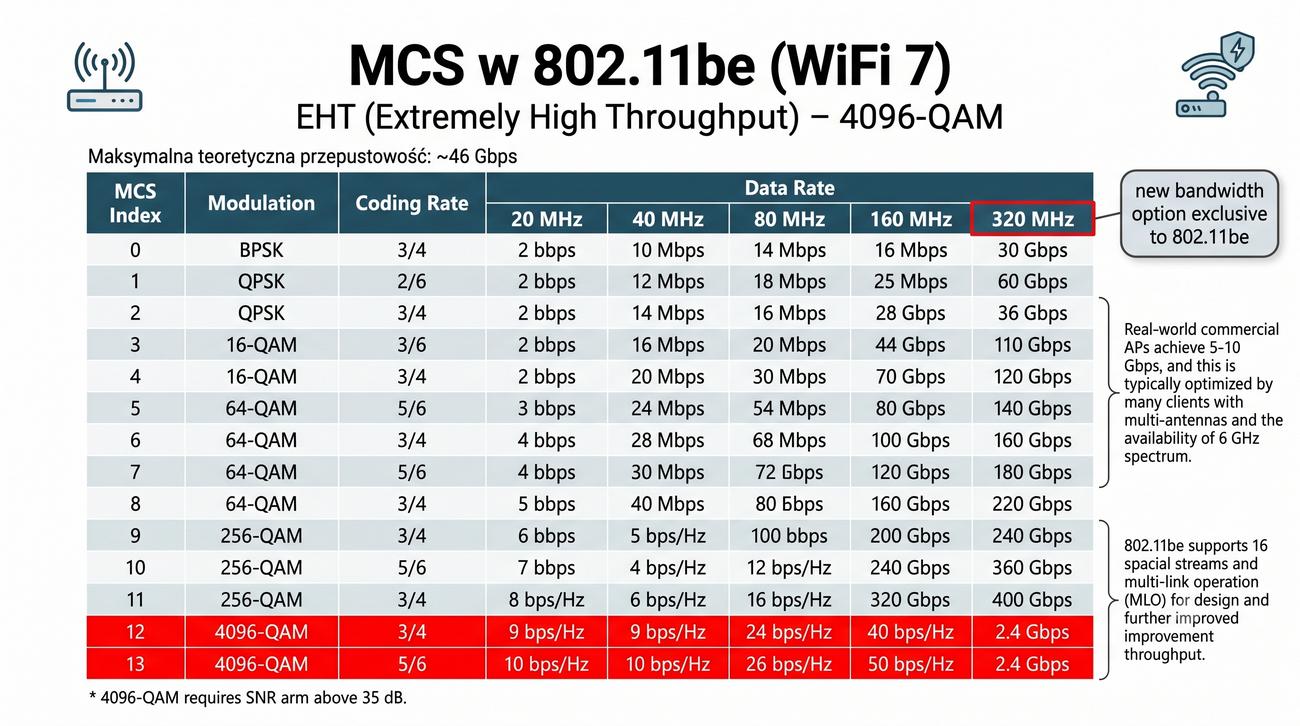

Najnowszy standard 802.11be, promowany jako WiFi 7, stanowi największy skok w specyfikacji warstwy fizycznej od czasów wprowadzenia 802.11ac, przede wszystkim dzięki zastosowaniu modulacji 4096-QAM oraz obsłudze kanałów o szerokości 320 MHz. Dwa nowe indeksy MCS, oznaczone numerami 12 i 13, pozwalają na przesyłanie odpowiednio 9 i 10 bitów na symbol na każdą podnośną, co przy odpowiednio szerokim kanale i dużej liczbie strumieni przekłada się na ogromny wzrost teoretycznej przepustowości. Warunkiem koniecznym do osiągnięcia takich szybkości jest stosunek sygnału do szumu przekraczający 35 decybeli, co w praktyce jest osiągalne tylko w bezpośrednim sąsiedztwie punktu dostępowego, w środowisku wolnym od interferencji i z minimalną liczbą przeszkód.

Maksymalna teoretyczna przepustowość 802.11be sięga imponujących 46 gigabitów na sekundę, co jest wartością około 6,6-krotnie wyższą niż maksymalna przepustowość 802.11ac i prawie pięciokrotnie wyższą niż 802.11ax. W praktyce pierwsze komercyjne punkty dostępowe WiFi 7 oferują rzeczywistą przepustowość w zakresie 5-10 gigabitów na sekundę, co wynika między innymi z ograniczeń klientów – większość smartfonów i laptopów ma tylko jedną lub dwie anteny, co ogranicza liczbę strumieni przestrzennych. Ponadto kanał 320 MHz wymaga bardzo czystego pasma w zakresie 6 GHz, które w wielu lokalizacjach może być trudno dostępne ze względu na istniejące już sieci i inne źródła zakłóceń. Dla inżyniera sieciowego WiFi 7 będzie miało największe znaczenie w zastosowaniach wymagających ekstremalnie wysokiej przepustowości, takich jak bezprzewodowa rzeczywistość wirtualna, zdalna obróbka wideo w chmurze czy sieci szkieletowe łączące punkty dostępowe z infrastrukturą przewodową.

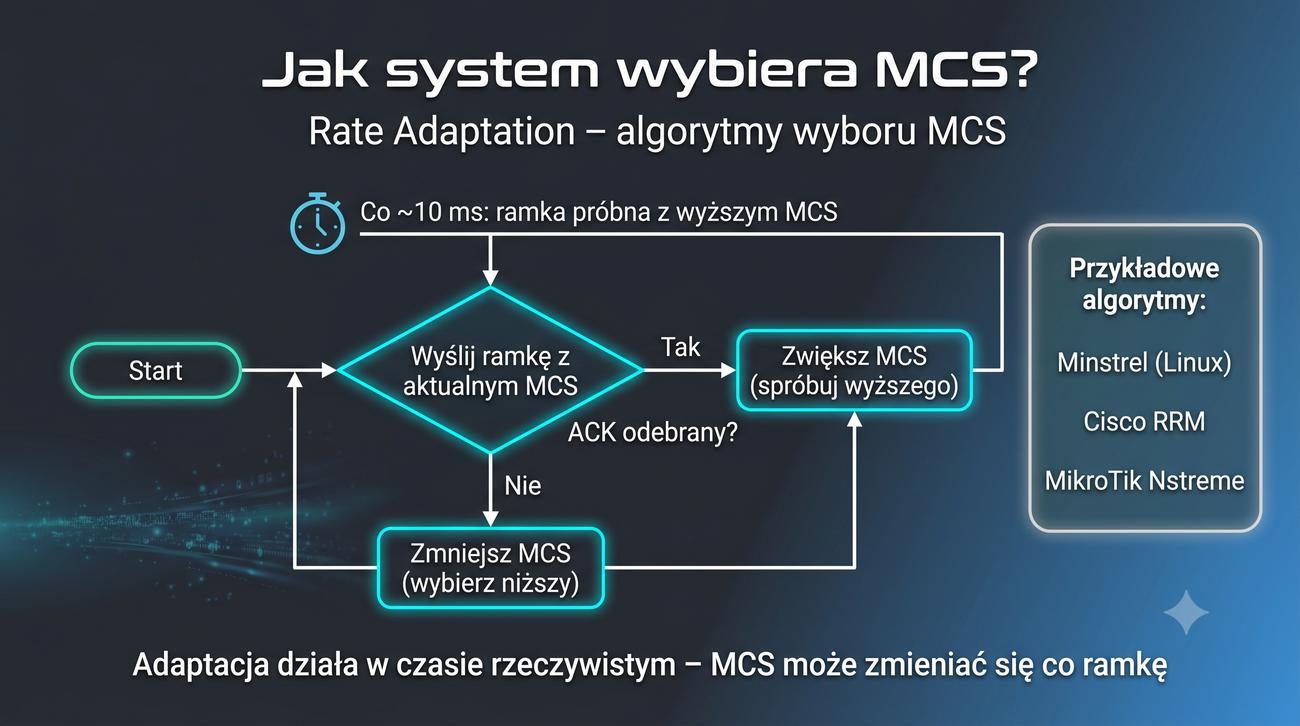

Mechanizm adaptacji MCS, znany w literaturze jako Rate Adaptation, stanowi jeden z najważniejszych elementów systemu WiFi, który decyduje o rzeczywistej wydajności sieci w zmiennych warunkach propagacyjnych. Punkt dostępowy oraz klient muszą na bieżąco monitorować jakość łącza i odpowiednio dobierać parametry transmisji, aby zmaksymalizować przepustowość przy jednoczesnym utrzymaniu akceptowalnego poziomu błędów. Najpopularniejszym algorytmem używanym w systemach operacyjnych, szczególnie w środowisku Linux, jest Minstrel, który opiera się na gromadzeniu statystyk dla każdego dostępnego indeksu MCS – rejestruje, ile ramek zostało wysłanych z danym MCS i ile z nich otrzymało potwierdzenie ACK, co pozwala oszacować oczekiwaną przepustowość dla każdego trybu transmisji.

Algorytm Minstrel działa w cyklach trwających 100 milisekund, podczas których zbiera próbki dla różnych indeksów MCS, a następnie wybiera ten, który oferuje najlepszy stosunek przepustowości do niezawodności. Co około 10 milisekund algorytm wysyła ramkę próbną z losowym, wyższym MCS, aby sprawdzić, czy warunki w kanale uległy poprawie i czy możliwe jest przejście na szybszy tryb transmisji. W systemach Cisco stosuje się bardziej zaawansowany algorytm RRM (Radio Resource Management), który oprócz lokalnych statystyk uwzględnia również informacje o sąsiednich punktach dostępowych, obciążeniu poszczególnych kanałów i poziomie interferencji z sieci sąsiedzkich. Dzięki temu system może nie tylko optymalnie dobrać MCS dla każdego klienta, ale także dynamicznie zarządzać wyborem kanału i mocą nadawania poszczególnych punktów dostępowych w celu minimalizacji wzajemnych zakłóceń.

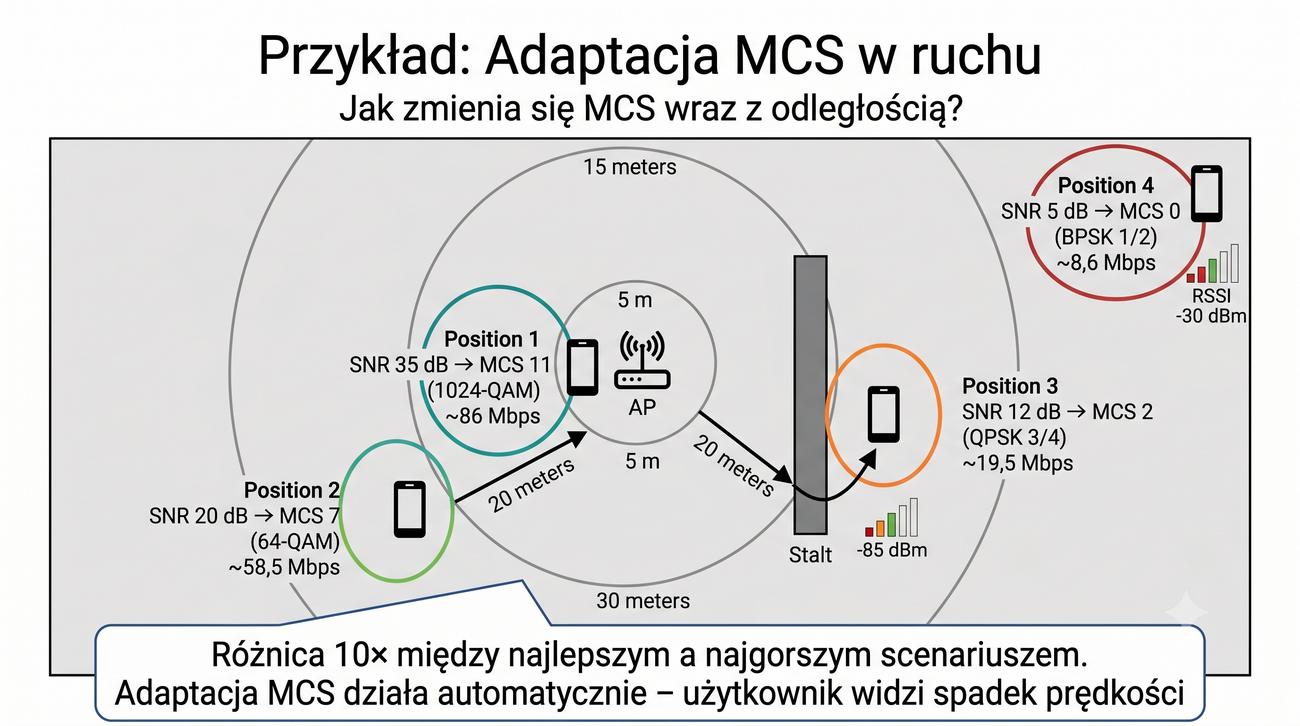

Przykład przedstawiony na slajdzie doskonale ilustruje, jak drastycznie zmienia się przepustowość sieci WiFi w zależności od odległości od punktu dostępowego i przeszkód znajdujących się na drodze sygnału. Klient stojący bezpośrednio obok punktu dostępowego, w odległości zaledwie kilkudziesięciu centymetrów, korzysta z najlepszych możliwych warunków propagacyjnych – stosunek sygnału do szumu wynosi około 35 decybeli, co pozwala na zastosowanie najwyższej dostępnej modulacji i uzyskanie przepustowości 86 megabitów na sekundę. Gdy ten sam klient oddali się na odległość 20 metrów w otwartej przestrzeni, sygnał słabnie, SNR spada do około 20 decybeli, a system automatycznie obniża modulację do 64-QAM z MCS 7, co daje przepustowość około 58,5 megabitów na sekundę.

Jeszcze bardziej spektakularny jest spadek przepustowości, gdy klient znajduje się za betonową ścianą – wtedy SNR spada do około 12 decybeli, a system wybiera MCS 2 z QPSK 3/4, oferując zaledwie 19,5 megabitów na sekundę. W ekstremalnych warunkach, gdy SNR wynosi około 5 decybeli, system działa na MCS 0 z BPSK 1/2, który daje przepustowość 8,6 megabitów na sekundę – poniżej tego progu łączność zwykle nie jest już możliwa. W praktyce użytkownicy rzadko zdają sobie sprawę z tych dynamicznych zmian, ponieważ interfejs systemu operacyjnego często pokazuje stałą wartość szybkości łącza, podczas gdy rzeczywista przepustowość waha się w szerokim zakresie w zależności od chwilowych warunków propagacyjnych i obciążenia sieci.

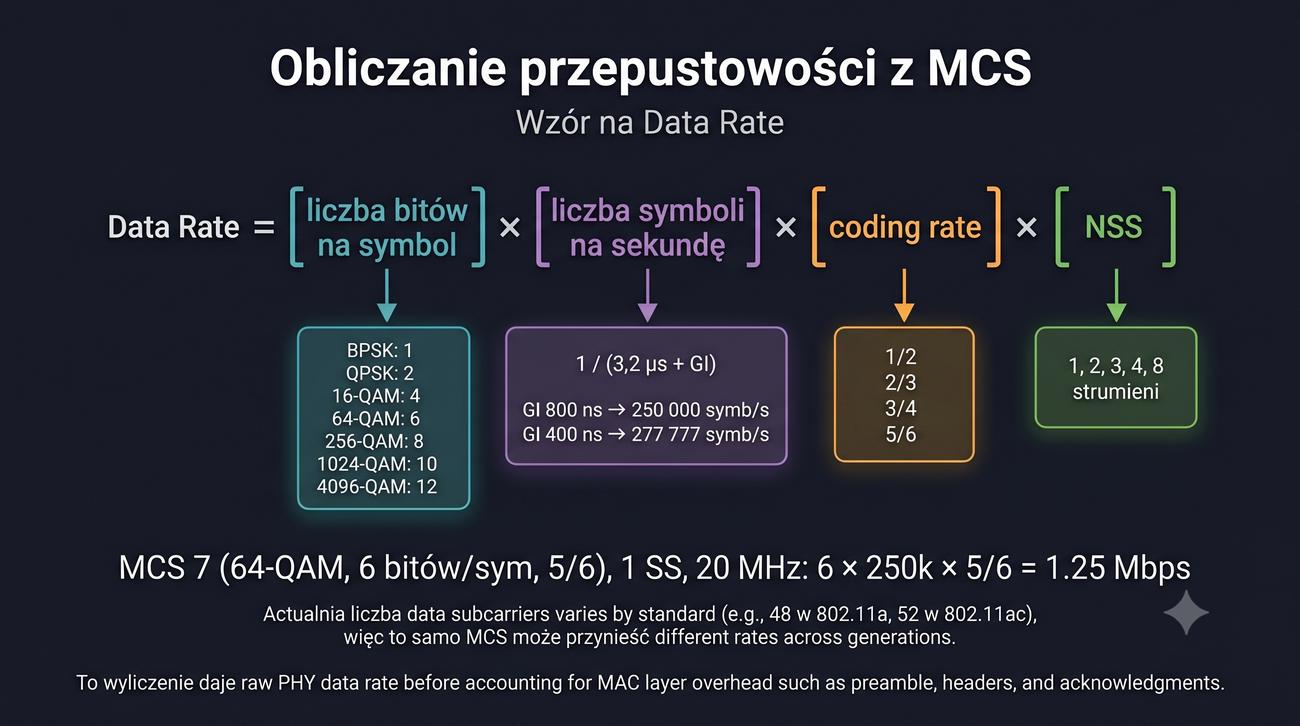

Wzór na obliczanie przepustowości transmisji w standardach 802.11 jest uniwersalny i opiera się na prostym mnożeniu czterech podstawowych parametrów: liczby bitów przypadających na jeden symbol modulacji, liczby symboli wysyłanych w ciągu sekundy, współczynnika kodowania korekcyjnego oraz liczby niezależnych strumieni przestrzennych. Każda modulacja ma ściśle określoną liczbę bitów na symbol – BPSK przenosi 1 bit, QPSK 2 bity, 16-QAM 4 bity, 64-QAM 6 bitów, 256-QAM 8 bitów, 1024-QAM 10 bitów, a 4096-QAM aż 12 bitów. Liczba symboli na sekundę zależy od długości symbolu OFDM oraz czasu trwania Guard Intervalu – dla standardowego GI 800 nanosekund jeden symbol trwa 4 mikrosekundy, co daje 250 tysięcy symboli na sekundę.

Należy jednak pamiętać, że w praktyce obliczenia te są nieco bardziej skomplikowane ze względu na różną liczbę podnośnych danych w poszczególnych standardach i dla różnych szerokości pasma. Na przykład w kanale 20 MHz 802.11a wykorzystuje tylko 52 podnośne, z czego 48 służy do transmisji danych, podczas gdy w 802.11ac w kanale 20 MHz rozmiar FFT wynosi 64, a liczba podnośnych danych to 52. Dlatego też ten sam indeks MCS daje różne przepustowości w różnych standardach – na przykład w 802.11a modulacja 64-QAM z kodowaniem 3/4 daje 54 Mbps w kanale 20 MHz, podczas gdy w 802.11ac ten sam MCS oferuje już 65 Mbps w tym samym paśmie. Ta różnica wynika wyłącznie z większej liczby podnośnych OFDM przenoszących dane.

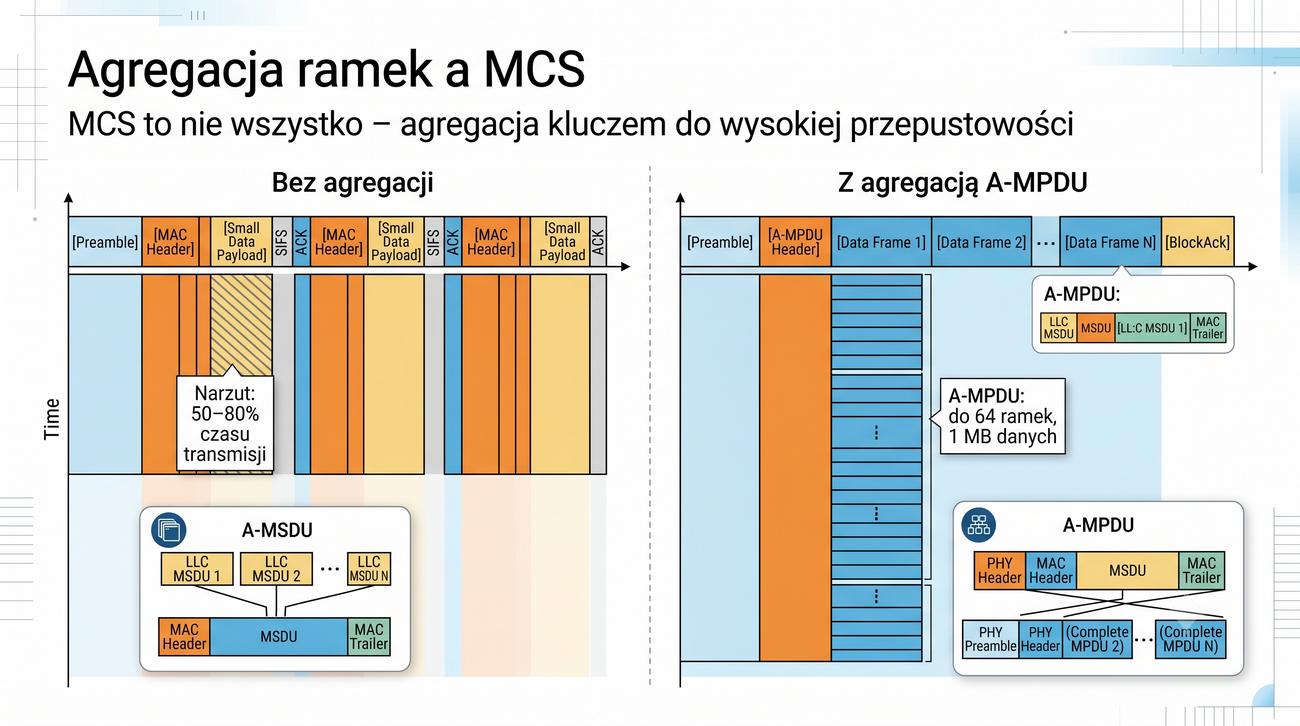

Agregacja ramek jest techniką równie ważną dla osiągnięcia wysokiej przepustowości jak sama modulacja, ponieważ pozwala na znaczne zredukowanie narzutu protokolarnego związanego z transmisją każdej ramki. Bez agregacji każda, nawet najmniejsza ramka MAC wymaga pełnej preambuły fizycznej trwającej około 20 mikrosekund, nagłówka MAC o długości 36 bajtów, potwierdzenia ACK oraz odstępów międzyramkowych SIFS i DIFS. W przypadku małych pakietów, na przykład typowych dla aplikacji IoT czy sygnalizacji VoIP, narzut ten może stanowić ponad 80 procent całkowitego czasu transmisji, co oznacza, że z teoretycznej przepustowości łącza wykorzystujemy zaledwie ułamek możliwości.

W standardach 802.11 zdefiniowano dwa poziomy agregacji, które mogą być stosowane jednocześnie, zapewniając efekt synergii. A-MSDU łączy wiele pakietów danych na poziomie warstwy MAC już przed dodaniem nagłówka ramki, co zmniejsza liczbę niezbędnych nagłówków. A-MPDU z kolei łączy wiele kompletnych ramek MAC, każdą z własnym nagłówkiem i sumą kontrolną, w jedną dużą ramkę fizyczną, która jest transmitowana jako jeden blok z pojedynczą preambułą. W 802.11ax maksymalny rozmiar agregatu A-MPDU może sięgać 1 megabajta, co pozwala na przesłanie ogromnej ilości danych w ramach jednej transmisji fizycznej. W praktyce inżynierskiej agregacja jest włączona domyślnie i działa w pełni przezroczysto dla użytkownika, ale jej skuteczność zależy od ilości danych czekających w buforze nadawczym – przy małym ruchu sieciowym agregacja nie jest w stanie zgromadzić wystarczająco dużo ramek, aby w pełni wykorzystać swój potencjał.

Praktyczna znajomość narzędzi diagnostycznych dostępnych w systemach operacyjnych urządzeń sieciowych jest niezbędna dla każdego inżyniera zajmującego się administracją sieci WiFi. W ekosystemie MikroTik RouterOS polecenia konsolowe pozwalają na bieżąco monitorować parametry transmisyjne każdego podłączonego klienta, co jest nieocenione przy diagnozowaniu problemów z wydajnością sieci. Polecenie `registration-table print stats` wyświetla tabelę zawierającą między innymi adres MAC każdego klienta, aktualną szybkość nadawania i odbierania (tx-rate i rx-rate), poziom sygnału, poziom szumu tła, SNR oraz liczbę przesłanych ramek i bajtów – dane te pozwalają szybko zidentyfikować klientów pracujących z nieoptymalną modulacją.

Polecenie `monitor wlan1 once` dostarcza zagregowanych informacji o całym interfejsie radiowym, w tym o wykorzystywanej częstotliwości i szerokości kanału, mocy nadawania oraz ogólnym poziomie sygnału i szumu. W nowszych wersjach RouterOS 7, które obsługują już standard 802.11ax, architektura sterowników uległa zmianie – zamiast klasycznego sterownika wireless stosuje się nowy sterownik wifi-qcom, a odpowiednie polecenia diagnostyczne znajdują się w ścieżce `/interface wifi radio`. Dla administratora sieci kluczowe jest zrozumienie, że wartości tx-rate i rx-rate wyświetlane w tabeli rejestracji odpowiadają aktualnie używanemu indeksowi MCS, a ich zmiany w czasie odzwierciedlają działanie mechanizmu adaptacji modulacji w odpowiedzi na zmieniające się warunki propagacyjne.

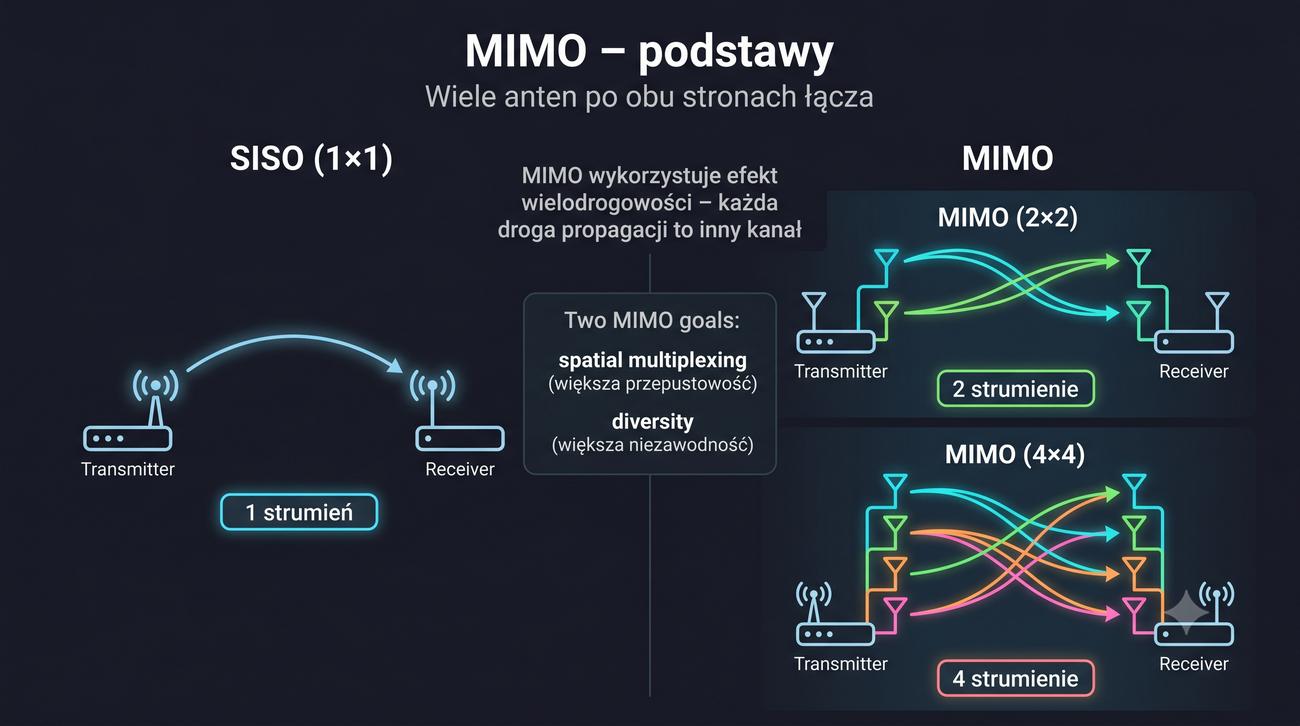

Technika MIMO (Multiple-Input Multiple-Output) stanowi jeden z najważniejszych przełomów w dziedzinie bezprzewodowych systemów komunikacyjnych, ponieważ pozwala na radykalne zwiększenie przepustowości bez konieczności rozszerzania zajmowanego pasma częstotliwości. Podstawowa idea MIMO opiera się na wykorzystaniu zjawiska wielodrogowości, które we wcześniejszych systemach było postrzegane wyłącznie jako przeszkoda – sygnał radiowy odbija się od ścian, mebli i innych przeszkód, docierając do odbiornika wieloma różnymi drogami, każda o nieco innym opóźnieniu i tłumieniu. W systemie MIMO te różne drogi propagacji są wykorzystywane do przesłania niezależnych strumieni danych na tych samych podnośnych częstotliwościowych, ale z różnych anten nadawczych, a odbiornik za pomocą zaawansowanych algorytmów cyfrowego przetwarzania sygnałów jest w stanie rozdzielić te strumienie.

Liczba niezależnych strumieni przestrzennych, które można przesłać równocześnie, jest ograniczona przez minimalną liczbę anten po stronie nadawczej i odbiorczej – na przykład system 2 na 2 może przesłać maksymalnie 2 strumienie, a system 4 na 4 może przesłać 4 strumienie. W praktyce rzadko udaje się osiągnąć pełną liczbę strumieni ze względu na korelację między sygnałami odbieranymi na poszczególnych antenach – im bliżej siebie są umieszczone anteny, tym wyższa jest korelacja i tym mniejszy zysk z MIMO. Dlatego w profesjonalnych punktach dostępowych anteny są rozmieszczone w odległości co najmniej połowy długości fali, co dla pasma 5 GHz oznacza około 3 centymetry, a dla pasma 2,4 GHz około 6 centymetrów. Większa liczba anten przekłada się nie tylko na wyższą przepustowość, ale także na większe rozmiary urządzenia i wyższy koszt produkcji, co jest szczególnie istotne przy projektowaniu klientów mobilnych, takich jak smartfony czy tablety.

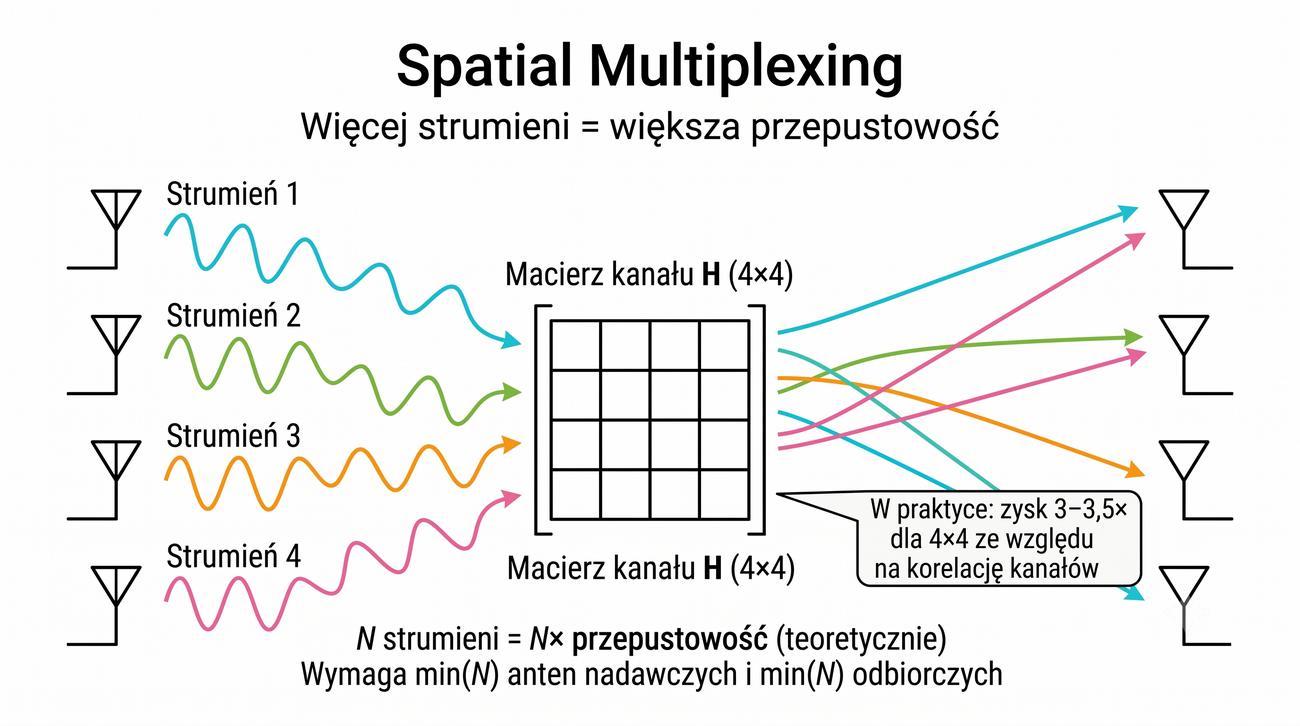

Spatial Multiplexing, czyli multipleksowanie przestrzenne, to technika polegająca na przesyłaniu niezależnych strumieni danych na różnych antenach w tej samej chwili i na tej samej częstotliwości, co teoretycznie mnoży przepustowość przez liczbę strumieni. Warunkiem koniecznym do poprawnego działania tej techniki jest wystarczająca różnorodność kanałów między poszczególnymi parami anten nadawczych i odbiorczych – każda para anten powinna charakteryzować się inną odpowiedzią impulsową, co w praktyce oznacza, że sygnał z anteny nadawczej numer 1 powinien docierać do anteny odbiorczej numer 1 inną drogą niż do anteny odbiorczej numer 2. Jeśli anteny są umieszczone zbyt blisko siebie, odpowiedzi impulsowe stają się skorelowane, a zdolność odbiornika do rozróżnienia poszczególnych strumieni znacząco maleje.

W praktyce odbiornik MIMO musi rozwiązać złożony problem matematyczny, polegający na odtworzeniu oryginalnych strumieni danych z mieszaniny sygnałów odebranych na wszystkich antenach odbiorczych. Macierz kanału, która opisuje zależności między wszystkimi parami anten nadawczych i odbiorczych, ma wymiar będący iloczynem liczby anten nadawczych i odbiorczych – dla systemu 4 na 4 jest to macierz o wymiarze 4 na 4. Do jej odwrócenia i odzyskania oryginalnych strumieni stosuje się różne algorytmy detekcji: najprostszy Zerowy Forcing (ZF) po prostu odwraca macierz kanału, ale jest bardzo wrażliwy na szum, algorytm Minimalnego Błędu Średniokwadratowego (MMSE) radzi sobie lepiej z szumem kosztem niewielkiego wzrostu złożoności obliczeniowej, a Największej Wiarygodności (ML) oferuje najlepszą jakość detekcji, ale jego złożoność obliczeniowa rośnie wykładniczo z liczbą strumieni, co czyni go niepraktycznym dla systemów z więcej niż dwoma lub trzema strumieniami.

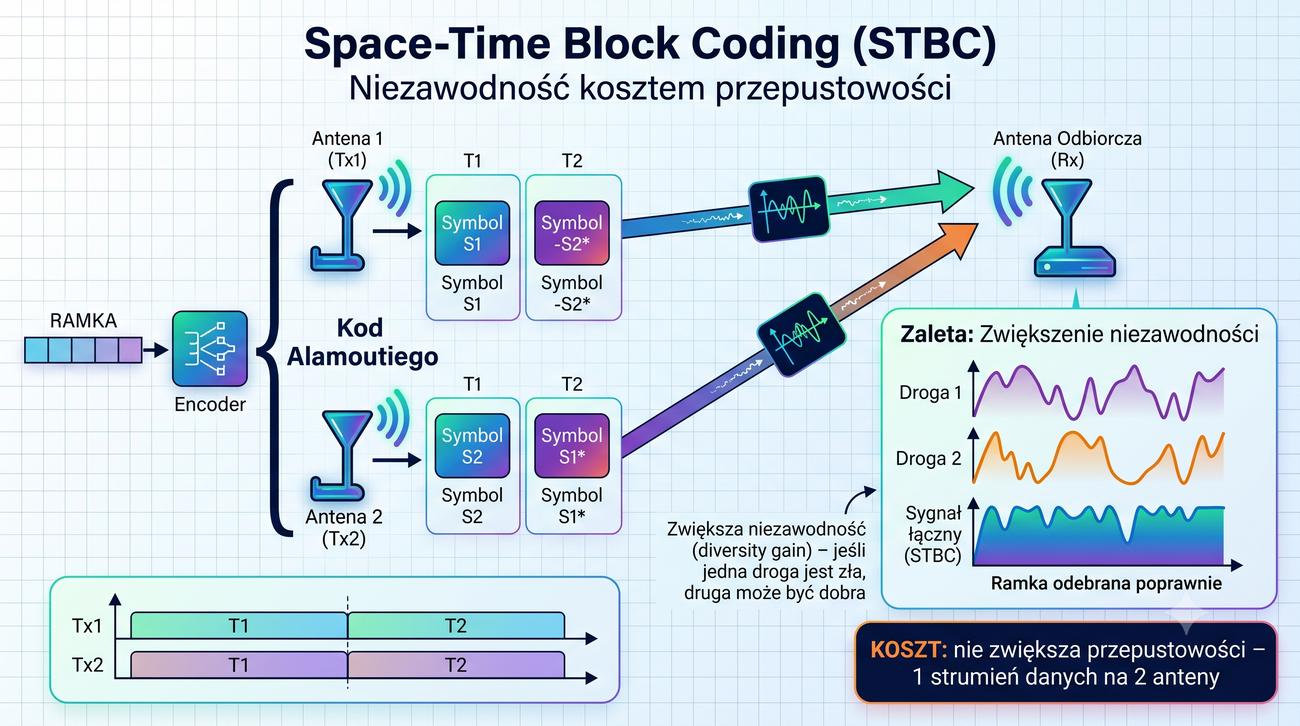

Space-Time Block Coding to technika kodowania przestrzenno-czasowego, która w przeciwieństwie do spatial multiplexingu nie zwiększa przepustowości, ale poprawia niezawodność transmisji kosztem wykorzystania dodatkowych anten. Najbardziej znanym wariantem STBC jest kod Alamoutiego dla dwóch anten nadawczych, który działa na zasadzie przeplatania symboli w czasie i przestrzeni – w pierwszej chwili pierwsza antena wysyła symbol S1, a druga symbol S2, natomiast w drugiej chwili pierwsza antena wysyła przekształconą wersję symbolu S2, a druga przekształconą wersję symbolu S1. Dzięki ortogonalności takiego kodowania odbiornik, nawet dysponujący tylko jedną anteną, jest w stanie odzyskać oba oryginalne symbole, pod warunkiem że kanały z obu anten nadawczych są od siebie niezależne.

Zysk różnorodności (diversity gain) uzyskany dzięki STBC wynosi około 3 decybele dla dwóch anten nadawczych i 6 decybeli dla czterech anten, co przekłada się na znaczącą poprawę odporności na zaniki sygnału spowodowane wielodrogowością. Mimo tych zalet STBC jest w praktyce stosowane stosunkowo rzadko w nowoczesnych sieciach WiFi, ponieważ większość producentów woli wykorzystać dostępne anteny do spatial multiplexingu, który oferuje wymierny wzrost przepustowości, a nie tylko poprawę niezawodności. W standardzie 802.11ax STBC pozostało opcjonalne dla transmisji w górę, ale jest implementowane głównie w urządzeniach pracujących w trudnych warunkach propagacyjnych, na przykład w systemach IoT dalekiego zasięgu lub w sieciach przemysłowych, gdzie niezawodność transmisji jest ważniejsza od maksymalnej szybkości.

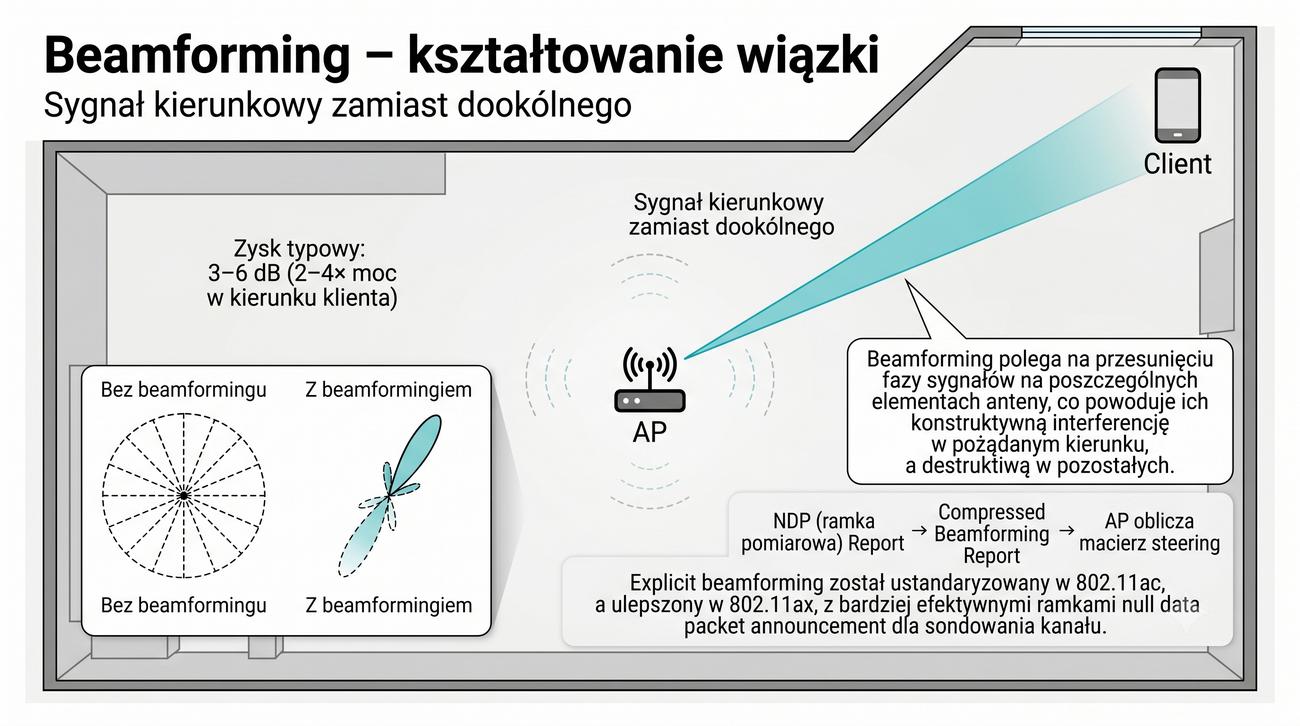

Beamforming, czyli kształtowanie wiązki, to zaawansowana technika nadawania, która pozwala skupić energię sygnału radiowego w kierunku konkretnego klienta, zamiast wysyłać ją we wszystkich kierunkach jak w tradycyjnych antenach dookólnych. Zasada działania beamformingu opiera się na kontrolowanym przesuwaniu fazy sygnału na każdej z anten tworzących szyk antenowy – odpowiednio dobrane przesunięcia fazowe powodują, że fale elektromagnetyczne z poszczególnych anten dodają się konstruktywnie w kierunku docelowego klienta, wzmacniając sygnał, a destruktywnie w innych kierunkach, tłumiąc go. Efektem jest znacząca poprawa stosunku sygnału do szumu u docelowego klienta, typowo od 3 do 6 decybeli, co przekłada się na możliwość zastosowania wyższej modulacji lub uzyskania większego zasięgu.

W standardach 802.11ac i 802.11ax stosuje się tak zwany eksplicytny beamforming, który wymaga aktywnej współpracy klienta w procesie kształtowania wiązki. Sekwencja działania jest następująca: punkt dostępowy wysyła specjalną ramkę NDP (Null Data Packet), która służy jako sygnał pomiarowy, klient na podstawie odebranej ramki mierzy charakterystykę kanału radiowego i odsyła raport zwany Compressed Beamforming Report, zawierający informacje o macierzy kanału w postaci skompresowanej. Punkt dostępowy na podstawie tego raportu oblicza macierz steering, którą następnie stosuje do transmisji danych, dostosowując fazy na poszczególnych antenach tak, aby wiązka była skierowana precyzyjnie w stronę klienta. Kompresja raportu polega na kwantyzacji kątów fazowych do 6-8 bitów, co znacząco redukuje narzut związany z przesyłaniem informacji zwrotnych, ale wprowadza pewne niedokładności w kształtowaniu wiązki – jest to świadomy kompromis między dokładnością beamformingu a efektywnością protokołu.

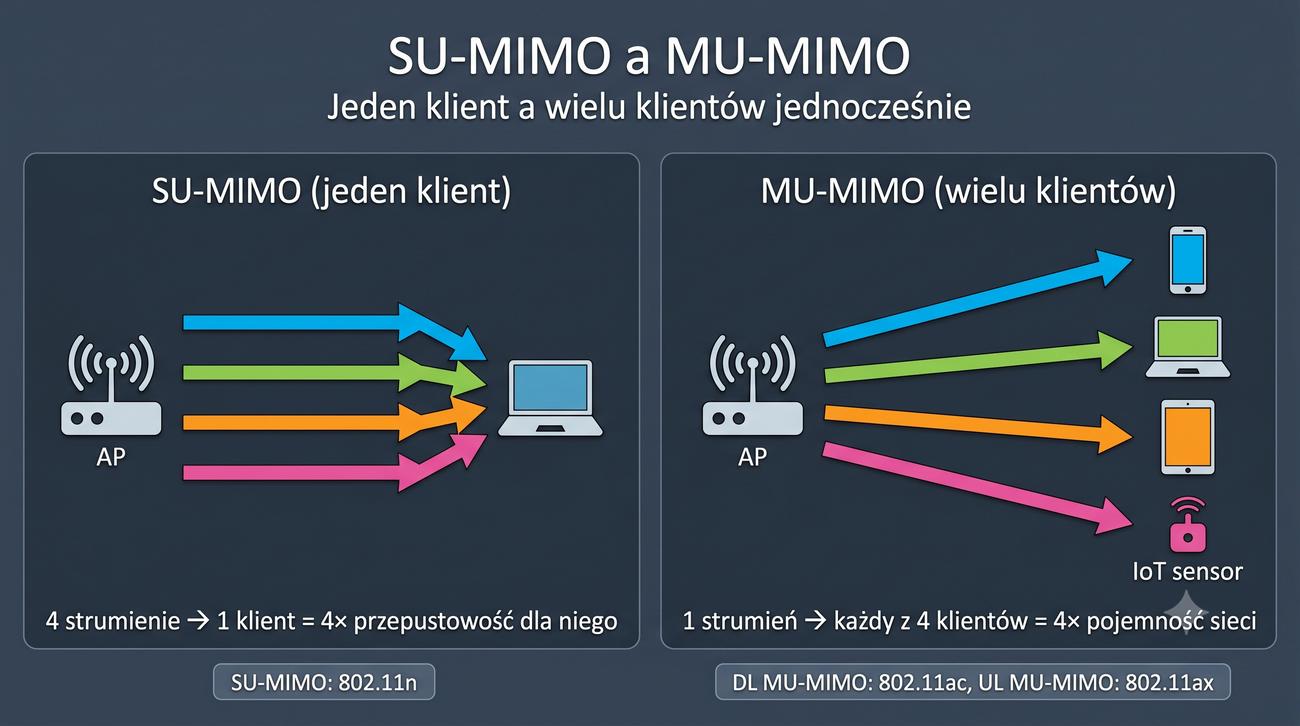

Rozróżnienie między SU-MIMO a MU-MIMO ma kluczowe znaczenie dla zrozumienia, w jaki sposób różne standardy WiFi wykorzystują dostępne zasoby antenowe do poprawy wydajności sieci. SU-MIMO, czyli Single-User MIMO, koncentruje wszystkie dostępne strumienie przestrzenne na jednym kliencie, co ma sens w sytuacji, gdy dane urządzenie ma wiele anten i jest w stanie w pełni wykorzystać potencjał multipleksowania przestrzennego – typowym przykładem jest laptop wyposażony w trzy anteny, który może odebrać trzy niezależne strumienie danych i uzyskać trzykrotnie wyższą przepustowość. MU-MIMO natomiast rozdziela strumienie między różnych klientów, co jest korzystne w środowiskach, gdzie większość urządzeń ma tylko jedną antenę, jak ma to miejsce w przypadku smartfonów, tabletów czy urządzeń IoT.

Ewolucja MU-MIMO na przestrzeni kolejnych standardów odzwierciedla rosnące znaczenie tej techniki dla wydajności gęstych sieci WiFi. W 802.11ac MU-MIMO działało wyłącznie w kierunku transmisji w dół i obsługiwało maksymalnie czterech klientów jednocześnie, co było istotnym ograniczeniem. W 802.11ax dodano obsługę MU-MIMO również w kierunku transmisji w górę, co pozwala klientom na jednoczesne nadawanie do punktu dostępowego, oraz zwiększono maksymalną liczbę obsługiwanych klientów do ośmiu przy ośmiu strumieniach przestrzennych. W najnowszym standardzie 802.11be maksymalna liczba strumieni MU-MIMO wzrosła do 16, co w połączeniu z kanałami 320 MHz i modulacją 4096-QAM pozwoli na obsługę bardzo dużej liczby klientów w ramach jednej transmisji – jest to szczególnie istotne dla przyszłych zastosowań w inteligentnych budynkach i na arenie przemysłowej.

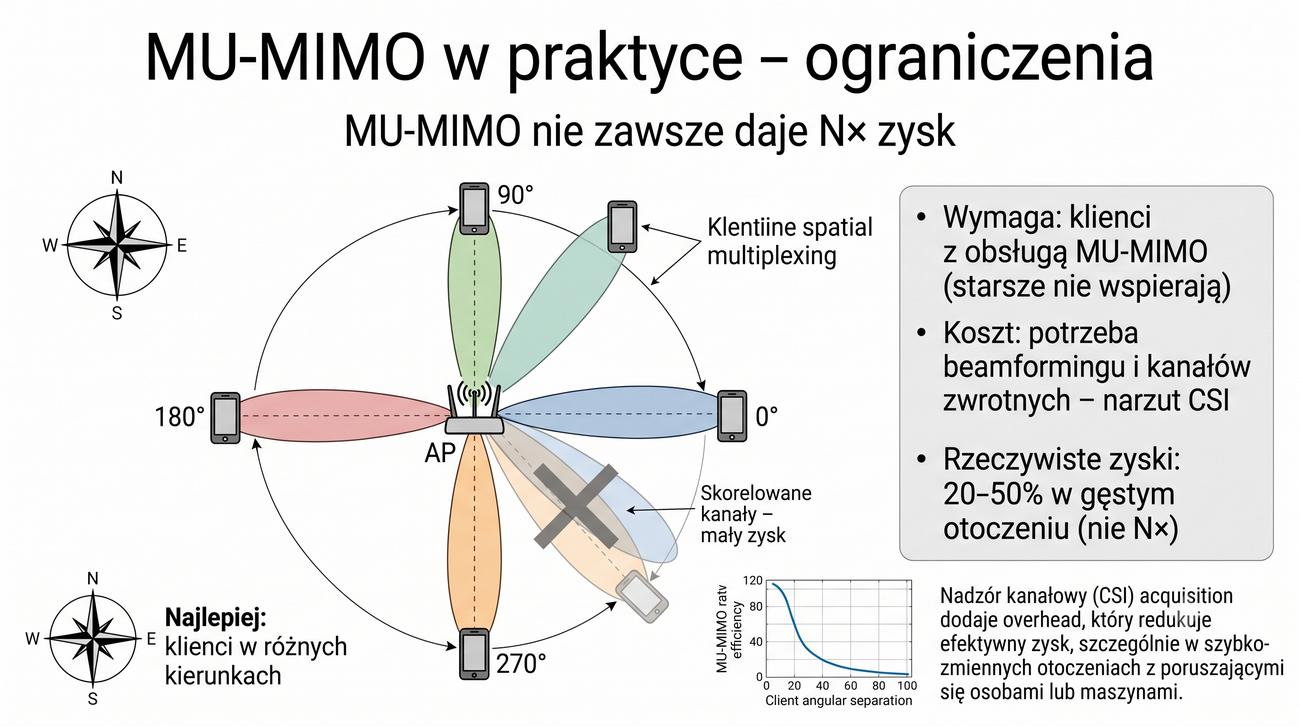

Mimo że MU-MIMO brzmi jak technologia, która powinna zwielokrotniać przepustowość sieci, w praktyce jej skuteczność jest ograniczona przez szereg czynników, które inżynier sieciowy musi brać pod uwagę przy projektowaniu i optymalizacji sieci. Najważniejszym ograniczeniem jest konieczność zapewnienia wystarczającej separacji przestrzennej między klientami obsługiwanymi jednocześnie – jeśli dwóch klientów znajduje się blisko siebie, ich kanały radiowe są silnie skorelowane, a punkt dostępowy nie jest w stanie utworzyć niezależnych wiązek kierunkowych dla każdego z nich. W praktyce oznacza to, że MU-MIMO działa najlepiej, gdy klienci są rozproszeni w różnych kierunkach wokół punktu dostępowego, na przykład w sali wykładowej, gdzie studenci siedzą w różnych rzędach i sektorach.

Drugim istotnym ograniczeniem MU-MIMO jest narzut związany z pozyskiwaniem i aktualizacją informacji o stanie kanału radiowego, czyli CSI. Przed każdą transmisją MU-MIMO punkt dostępowy musi wysłać ramki pomiarowe do wszystkich klientów, zebrać od nich raporty beamformingowe i na ich podstawie obliczyć macierz steering. W dynamicznie zmieniających się środowiskach, takich jak otwarta przestrzeń biurowa z poruszającymi się ludźmi czy magazyn z wózkami widłowymi, informacje CSI szybko tracą aktualność, co zmusza punkt dostępowy do częstego powtarzania całej procedury pomiarowej – to z kolei pochłania cenny czas antenowy i zmniejsza efektywne zyski z MU-MIMO. Dlatego też w praktyce MU-MIMO jest najczęściej stosowane dla transmisji w dół, gdzie punkt dostępowy ma pełną kontrolę nad harmonogramem i może optymalnie zaplanować procedury pomiarowe pomiędzy transmisjami danych.

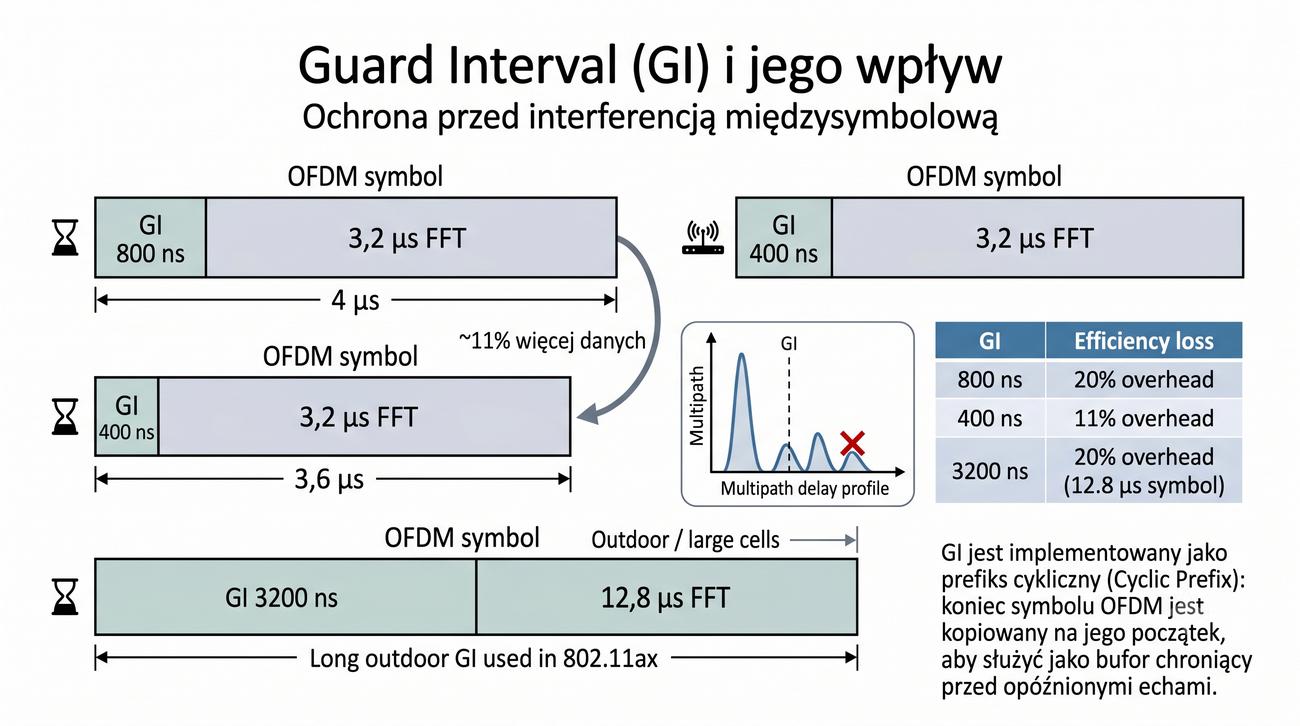

Wybór długości Guard Intervalu ma bezpośredni wpływ na efektywną przepustowość łącza, ale jednocześnie musi być dostosowany do warunków propagacyjnych panujących w danym środowisku. W typowych pomieszczeniach biurowych, gdzie maksymalne opóźnienie wielodrogowe rzadko przekracza 200 nanosekund, krótki Guard Interval wynoszący 400 nanosekund jest w pełni wystarczający i pozwala na zwiększenie przepustowości o około 11 procent w porównaniu do standardowego interwału 800 nanosekund. W bardziej wymagających środowiskach, takich jak hale produkcyjne z metalowymi maszynami czy magazyny z wysokimi regałami, opóźnienia wielodrogowe mogą sięgać nawet 1500 nanosekund – w takich przypadkach konieczne jest zastosowanie dłuższego Guard Intervalu, aby uniknąć interferencji między symbolami i zapewnić stabilną transmisję.

Standard 802.11ax wprowadził obsługę wydłużonych interwałów ochronnych o długości 1600 i 3200 nanosekund, które zostały zaprojektowane przede wszystkim z myślą o zastosowaniach zewnętrznych, takich jak sieci kampusowe, stadiony czy miejskie sieci hotspotów. W środowiskach zewnętrznych odległości między nadajnikiem a odbiornikiem mogą być znacznie większe niż wewnątrz budynków, co powoduje większe rozproszenie opóźnień (delay spread) sięgające nawet kilku mikrosekund. Należy przy tym pamiętać, że wybór dłuższego Guard Intervalu zmniejsza efektywną przepustowość, ponieważ większa część czasu symbolu jest przeznaczona na prefiks cykliczny zamiast na właściwe dane – dla interwału 3200 nanosekund narzut ten wynosi już 20 procent, co jest ceną, jaką trzeba zapłacić za możliwość pracy w ekstremalnych warunkach propagacyjnych.

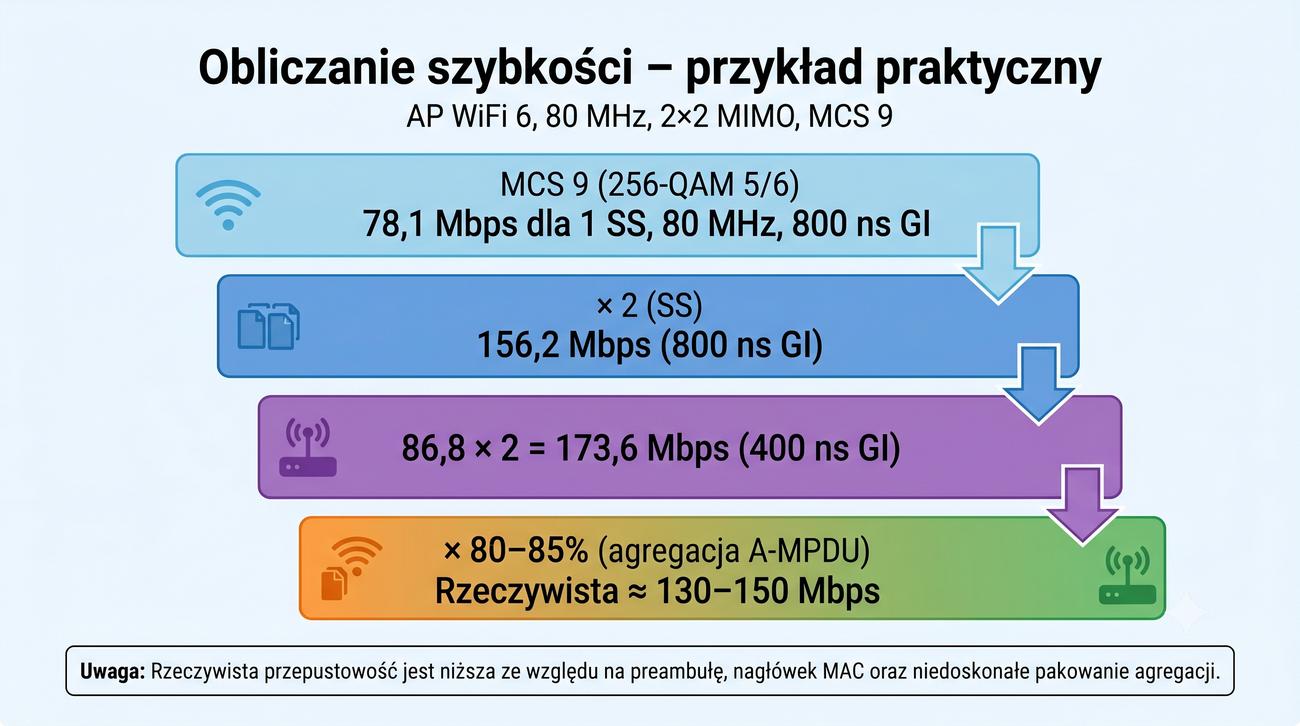

Przykład praktycznych obliczeń przepustowości pokazuje, jak z teoretycznych wartości tabelarycznych przejść do realistycznych oczekiwań co do wydajności sieci w warunkach produkcyjnych. Dla punktu dostępowego WiFi 6 pracującego z kanałem 80 MHz, dwoma strumieniami przestrzennymi i MCS 9 (256-QAM 5/6) tabelaryczna przepustowość dla jednego strumienia wynosi 78,1 megabitów na sekundę dla standardowego Guard Intervalu 800 nanosekund. Pomnożenie przez liczbę strumieni daje 156,2 megabitów na sekundę, a zastosowanie krótkiego Guard Intervalu 400 nanosekund podnosi tę wartość do 173,6 megabitów na sekundę – to jednak wciąż wartości czysto teoretyczne, które nie uwzględniają rzeczywistych narzutów protokolarnych.

Rzeczywista przepustowość, jaką uzyska użytkownik końcowy, będzie znacząco niższa ze względu na szereg nieuniknionych narzutów. Każda ramka fizyczna wymaga preambuły trwającej około 20 mikrosekund, każda ramka MAC ma nagłówek o długości co najmniej 36 bajtów i sumę kontrolną FCS, agregacja A-MPDU rzadko osiąga idealne wypełnienie ze względu na zmienną długość pakietów, a mechanizm potwierdzeń BlockAck i rywalizacja CSMA/CA dodatkowo pochłaniają czas antenowy. W optymalnych warunkach laboratoryjnych efektywność agregacji sięga 80-85 procent, co daje rzeczywistą przepustowość na poziomie 130-150 megabitów na sekundę. W typowym środowisku biurowym, gdzie występują interferencje z sąsiednimi sieciami, ruch innych klientów i przeszkody na drodze sygnału, przepustowość może spaść nawet do 50-100 megabitów na sekundę – jest to wiedza niezwykle istotna dla inżynierów projektujących sieci i szacujących ich rzeczywiste możliwości.

System operacyjny Cisco IOS stosowany w profesjonalnych punktach dostępowych rodziny Aironet i Catalyst charakteryzuje się tym, że nie udostępnia administratorowi bezpośrednich poleceń do ręcznego ustawiania konkretnego indeksu MCS dla klienta – wybór parametrów transmisji jest w pełni zautomatyzowany i oparty na zaawansowanym algorytmie RRM (Radio Resource Management). Administrator może jednak wpływać na zakres dostępnych szybkości transmisyjnych poprzez ustawienie minimalnej i maksymalnej dozwolonej szybkości (rate-limiting), co w konsekwencji determinuje zakres MCS, jakie system może zastosować dla danego klienta. Jest to szczególnie przydatne w scenariuszach, gdzie chcemy zapewnić minimalną przepustowość dla wszystkich klientów kosztem zasięgu – zawyżenie minimalnej szybkości eliminuje klientów o bardzo słabym sygnale, którzy i tak nie byliby w stanie efektywnie korzystać z sieci.

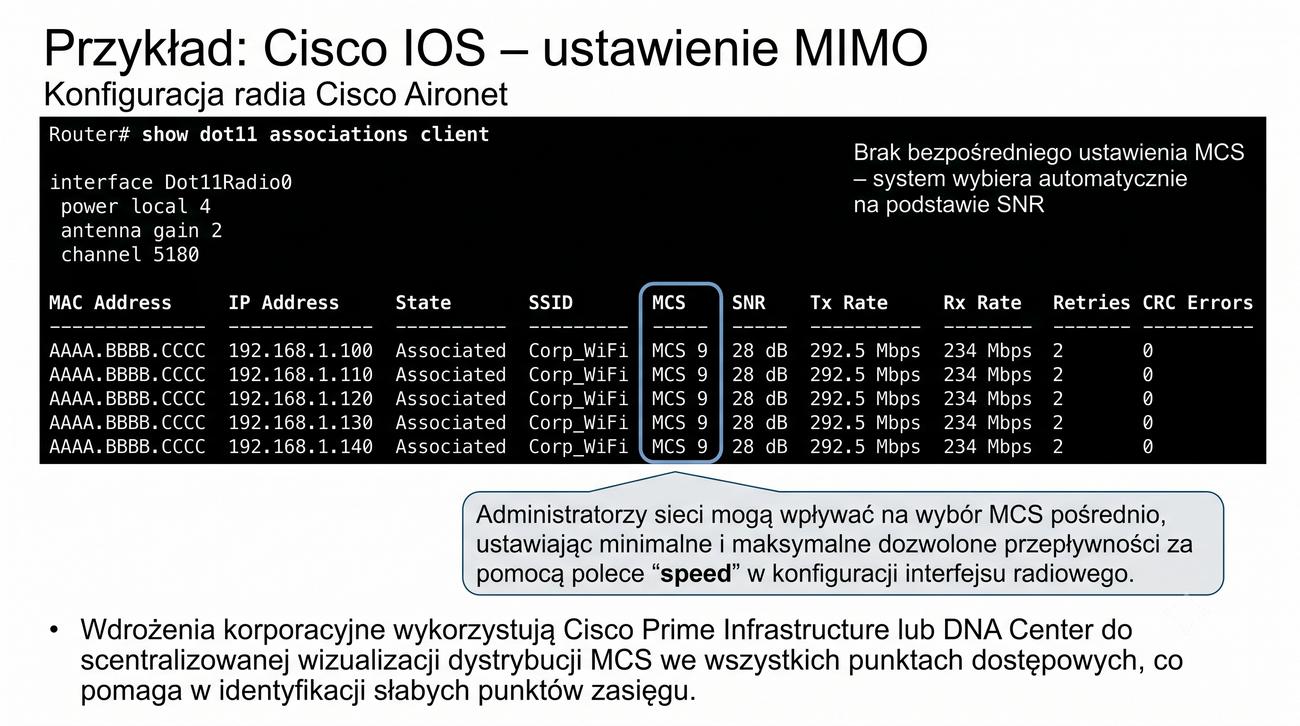

Do diagnostyki i monitorowania parametrów transmisyjnych klientów w systemie Cisco IOS służy polecenie `show dot11 associations client`, które wyświetla między innymi aktualnie używany MCS, stosunek sygnału do szumu, poziom sygnału i szumu tła, liczbę retransmisji oraz błędów CRC. Na tej podstawie administrator może ocenić, czy dany klient pracuje z optymalnym MCS, czy też występują problemy z jakością łącza wymagające interwencji. W większych instalacjach korporacyjnych do centralnego zarządzania siecią WiFi stosuje się platformy takie jak Cisco Prime Infrastructure czy Cisco DNA Center, które agregują dane ze wszystkich punktów dostępowych i pozwalają na wizualizację rozkładu MCS w całej sieci, identyfikację obszarów o słabym zasięgu i automatyczną optymalizację parametrów transmisyjnych – to narzędzia niezbędne w sieciach liczących setki, a nawet tysiące punktów dostępowych.

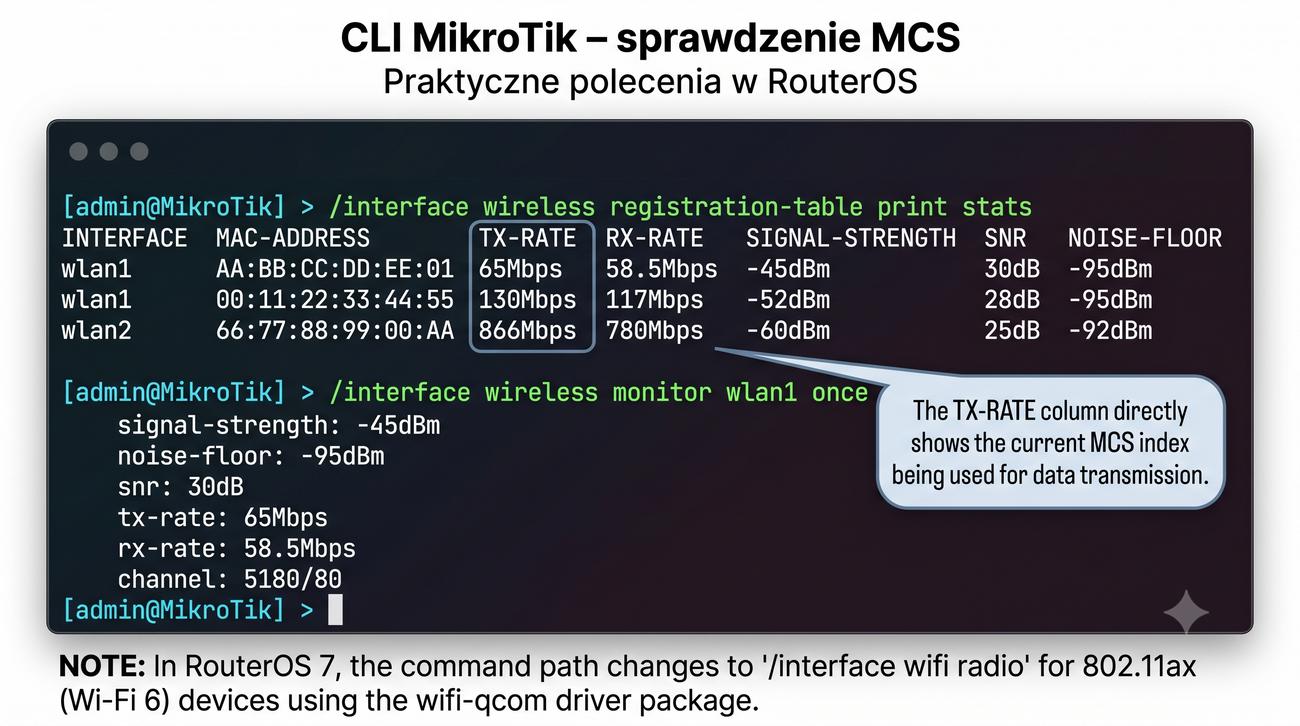

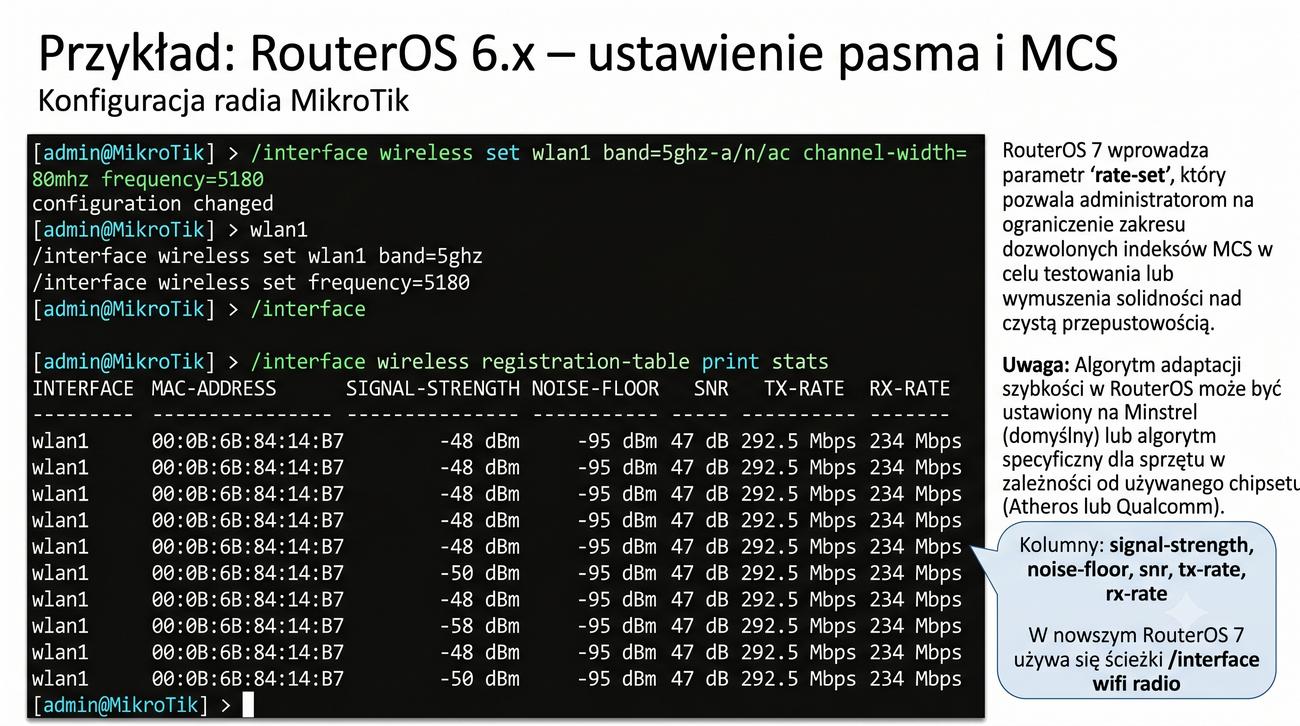

System RouterOS firmy MikroTik oferuje administratorowi sieci elastyczne narzędzia do konfiguracji interfejsów radiowych, przy czym sam wybór konkretnego indeksu MCS pozostaje w gestii wbudowanego mechanizmu adaptacyjnego. W wersji 6 systemu, która obsługuje standardy do 802.11ac włącznie, konfiguracja odbywa się w ścieżce `/interface wireless`, natomiast w nowszej wersji 7 z zaawansowanym sterownikiem wifi-qcom obsługującym 802.11ax ścieżki konfiguracyjne uległy zmianie na `/interface wifi radio` i `/interface wifi configuration`. Polecenie `registration-table print stats` działa w obu wersjach, co ułatwia administratorom migrację między systemami i zapewnia spójność narzędzi diagnostycznych.

RouterOS w wersji 7 wprowadza dodatkowe możliwości konfiguracyjne, w tym parametr `rate-set` pozwalający na ograniczenie zbioru dozwolonych indeksów MCS, co może być przydatne w specyficznych scenariuszach wdrożeniowych, na przykład gdy chcemy wymusić stosowanie wyłącznie modulacji o wysokiej odporności na zakłócenia kosztem przepustowości. System automatycznie dobiera MCS na podstawie algorytmu rate adaptation, którym może być klasyczny Minstrel lub dedykowany algorytm sprzętowy zaimplementowany w chipsecie Qualcomm Atheros. Monitorowanie bieżącej jakości łącza odbywa się za pomocą polecenia `/interface wifi registration-table print`, które wyświetla między innymi aktualne szybkości nadawania i odbierania, poziom sygnału, SNR oraz statystyki pakietów i bajtów wysłanych do każdego klienta – dane te są nieocenione przy diagnozowaniu problemów z wydajnością sieci i optymalizacji konfiguracji punktów dostępowych w środowiskach o zróżnicowanych warunkach propagacyjnych.

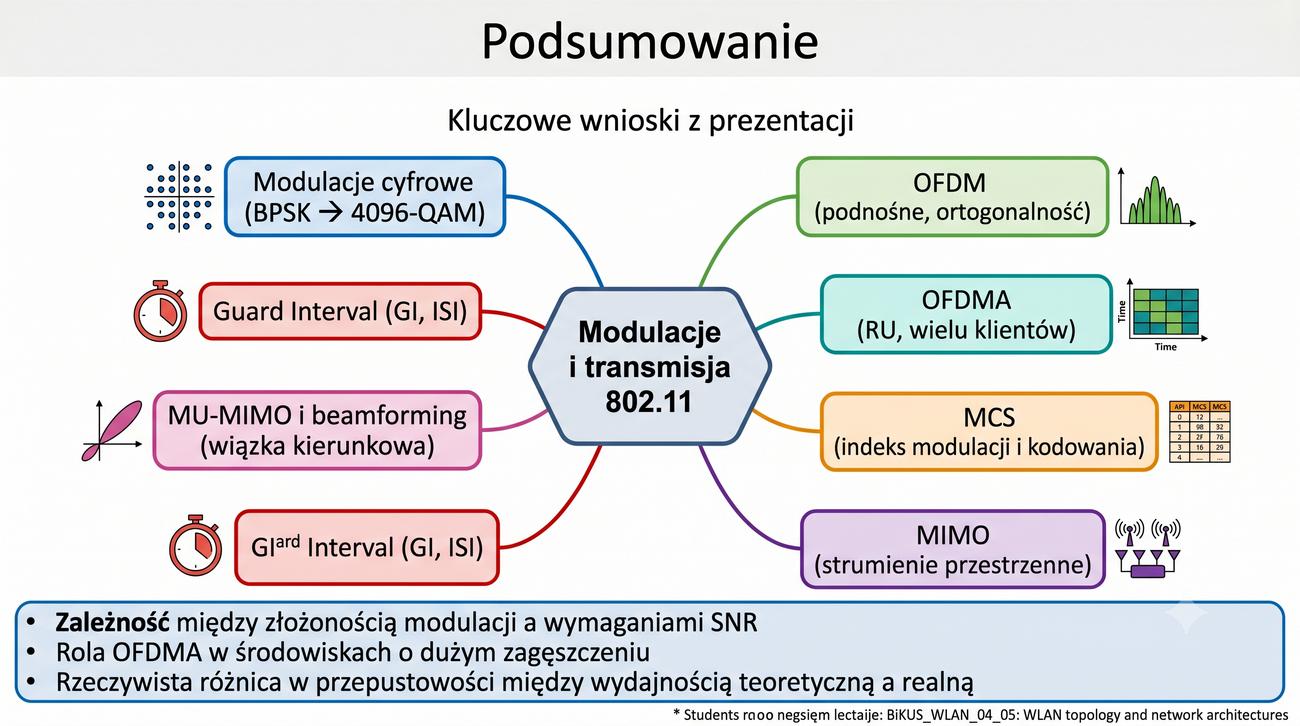

Czwarta prezentacja z cyklu wykładów o sieciach WLAN stanowiła kompleksowe wprowadzenie do technik modulacyjnych i transmisyjnych stosowanych w standardach 802.11, od najprostszych rozwiązań z początków WiFi aż po najnowsze osiągnięcia w standardzie 802.11be. Student, który przyswoił materiał z tej prezentacji, powinien rozumieć, że wybór konkretnej modulacji to zawsze kompromis między szybkością transmisji a odpornością na zakłócenia, a także że na rzeczywistą przepustowość sieci wpływa znacznie więcej czynników niż tylko sama modulacja – równie ważne są techniki wielodostępu, agregacja ramek, kodowanie korekcyjne, liczba strumieni przestrzennych i warunki propagacyjne w danym środowisku. Znajomość indeksów MCS i umiejętność odczytania odpowiednich tabel pozwala inżynierowi szybko oszacować potencjalną wydajność sieci w konkretnym scenariuszu wdrożeniowym.

Szczególnie istotne jest zrozumienie, że rozwój technik transmisyjnych w WiFi nie polega wyłącznie na zwiększaniu przepustowości za wszelką cenę, ale przede wszystkim na poprawie wydajności w rzeczywistych, często trudnych warunkach eksploatacyjnych. Wprowadzenie OFDMA w 802.11ax było odpowiedzią na problem skalowalności w gęstych sieciach, a nie na potrzebę zwiększenia maksymalnej szybkości pojedynczego łącza – to ważne rozróżnienie, które często umyka w dyskusjach marketingowych producentów sprzętu. Kolejny wykład z cyklu, BiKUS_WLAN_05, będzie poświęcony topologiom sieci WLAN, od prostych instalacji domowych po zaawansowane systemy korporacyjne z kontrolerami sieci bezprzewodowej i centralnymi systemami zarządzania, co stanowi naturalne rozwinięcie wiedzy o warstwie fizycznej w kierunku architektury sieci jako całości.
