Prezentacja stanowi wprowadzenie do historii Ethernetu, koncentrując się na okresie, w którym sieć ta opierała się na współdzielonym medium transmisyjnym. Warto podkreślić, że dzisiejsze przełączane sieci Ethernet różnią się fundamentalnie od swoich pierwowzorów, a zrozumienie tych różnic pozwala lepiej pojąć architekturę współczesnych rozwiązań sieciowych. W prezentacji omówiono zarówno aspekty historyczne, jak i techniczne mechanizmy, takie jak CSMA/CD, które umożliwiały działanie sieci w warunkach współdzielonego medium. Koncentratory, będące prostymi urządzeniami warstwy fizycznej, pełniły kluczową rolę w okresie przejściowym między sieciami szyn a nowoczesnymi topologiami gwiazdy.

Zasadniczym celem dydaktycznym jest uświadomienie studentom, dlaczego konieczna była ewolucja w kierunku przełączników i jakie problemy rozwiązało wprowadzenie segmentacji domen kolizyjnych. Omawiane zagadnienia stanowią fundament do dalszego studiowania protokołów sieciowych, adresacji MAC oraz zaawansowanych mechanizmów przełączania. Bez poznania ograniczeń huba i współdzielonego medium trudno w pełni docenić zalety nowoczesnych sieci Ethernet.

Streszczenie prezentacji zawiera esencję omawianego materiału, który obejmuje ponad czterdzieści lat ewolucji technologii Ethernet. Kluczowym pojęciem jest współdzielone medium, czyli sytuacja, w której wszystkie stacje w segmencie sieci korzystają z tego samego pasma transmisyjnego. Protokół CSMA/CD stanowił eleganckie, choć ograniczone rozwiązanie problemu arbitrażu dostępu do medium, pozwalające wielu stacjom na współdzielenie jednego kabla bez centralnego zarządcy.

Warto zwrócić uwagę, że koncentrator nie wniósł żadnej inteligencji do sieci – jedynie ułatwił okablowanie, zachowując wszystkie wady szyny koncentrycznej. Rosnące wymagania aplikacji sieciowych w latach dziewięćdziesiątych ubiegłego wieku unaoczniły fundamentalne ograniczenia tego modelu. Dalsza część prezentacji szczegółowo wyjaśnia, dlaczego konieczne było opracowanie mostów i przełączników.

Wykaz literatury i netografii stanowi bazę źródłową dla wszystkich omawianych w prezentacji zagadnień. Pozycja Charlesa Spurgeona i Joann Zimmerman to kompleksowe kompendium wiedzy o Ethernetie, obejmujące zarówno historię, jak i szczegóły techniczne poszczególnych standardów. Podręcznik Kurose i Rossa dostarcza szerszego kontekstu sieciowego, umieszczając Ethernet w ramach modelu TCP/IP i architektury Internetu. Publikacja Tanenbauma to klasyczny wykład z dziedziny sieci komputerowych, ceniony za precyzyjne wyjaśnienia protokołów warstwy drugiej.

Książka Adama Józefioka koncentruje się na praktycznej stronie konfiguracji urządzeń Cisco, co może być przydatne przy laboratoryjnym poznawaniu przełączników. Standard IEEE 802.3 stanowi dokument referencyjny określający wszystkie aspekty techniczne Ethernetu, od kodowania sygnału po format ramki. Poradniki firmy Lanberg uzupełniają wiedzę o praktycznych aspektach okablowania strukturalnego.

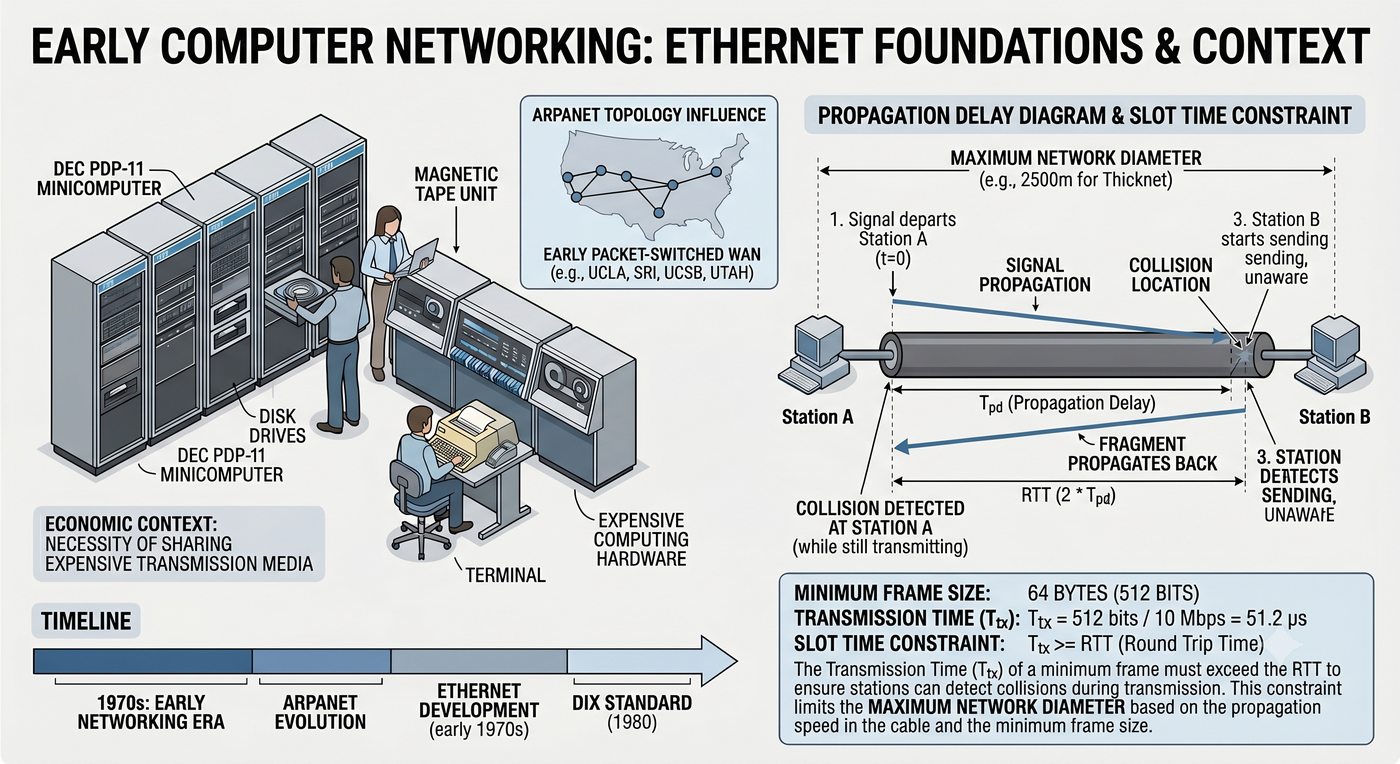

Lata siedemdziesiąte dwudziestego wieku to okres, w którym informatyka stawiała pierwsze kroki w kierunku komunikacji między komputerami. Koszt sprzętu komputerowego był wówczas tak wysoki, że tylko duże instytucje, uniwersytety i agencje rządowe mogły pozwolić sobie na posiadanie maszyn cyfrowych. W takich warunkach naturalnym kierunkiem rozwoju stało się poszukiwanie metod umożliwiających współdzielenie zarówno zasobów obliczeniowych, jak i kosztownych urządzeń peryferyjnych. Wczesne sieci lokalne musiały być niezwykle oszczędne w doborze komponentów, co narzucało specyficzne ograniczenia konstrukcyjne.

ARPANET, choć był siecią rozległą, dostarczył cennych doświadczeń w zakresie komutacji pakietów, które później zaadaptowano w sieciach lokalnych. W obszarze LAN poszukiwano rozwiązań możliwie najtańszych, dlatego jednym z pierwszych pomysłów było wykorzystanie pojedynczego kabla koncentrycznego jako współdzielonego medium transmisyjnego. Takie podejście minimalizowało koszty okablowania, ale tworzyło nowe wyzwania związane z arbitrażem dostępu.

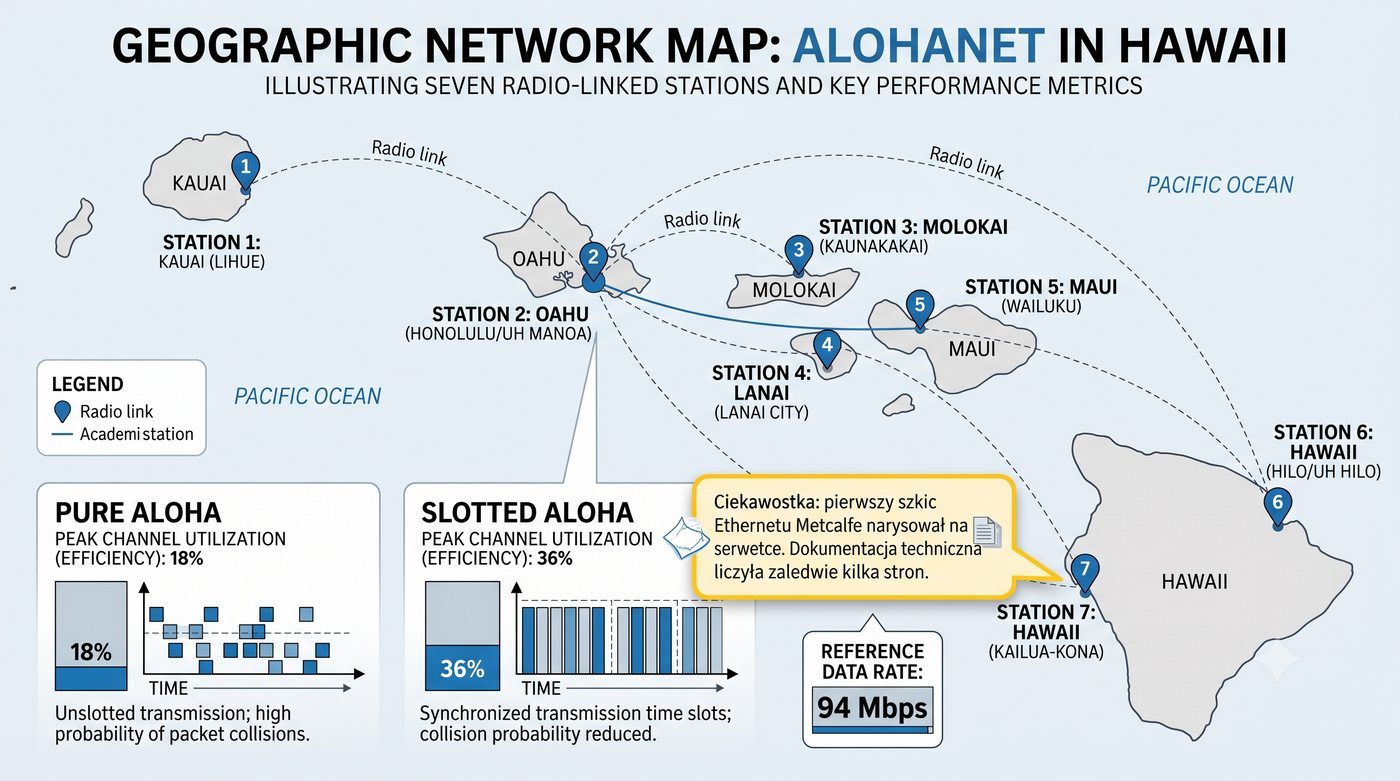

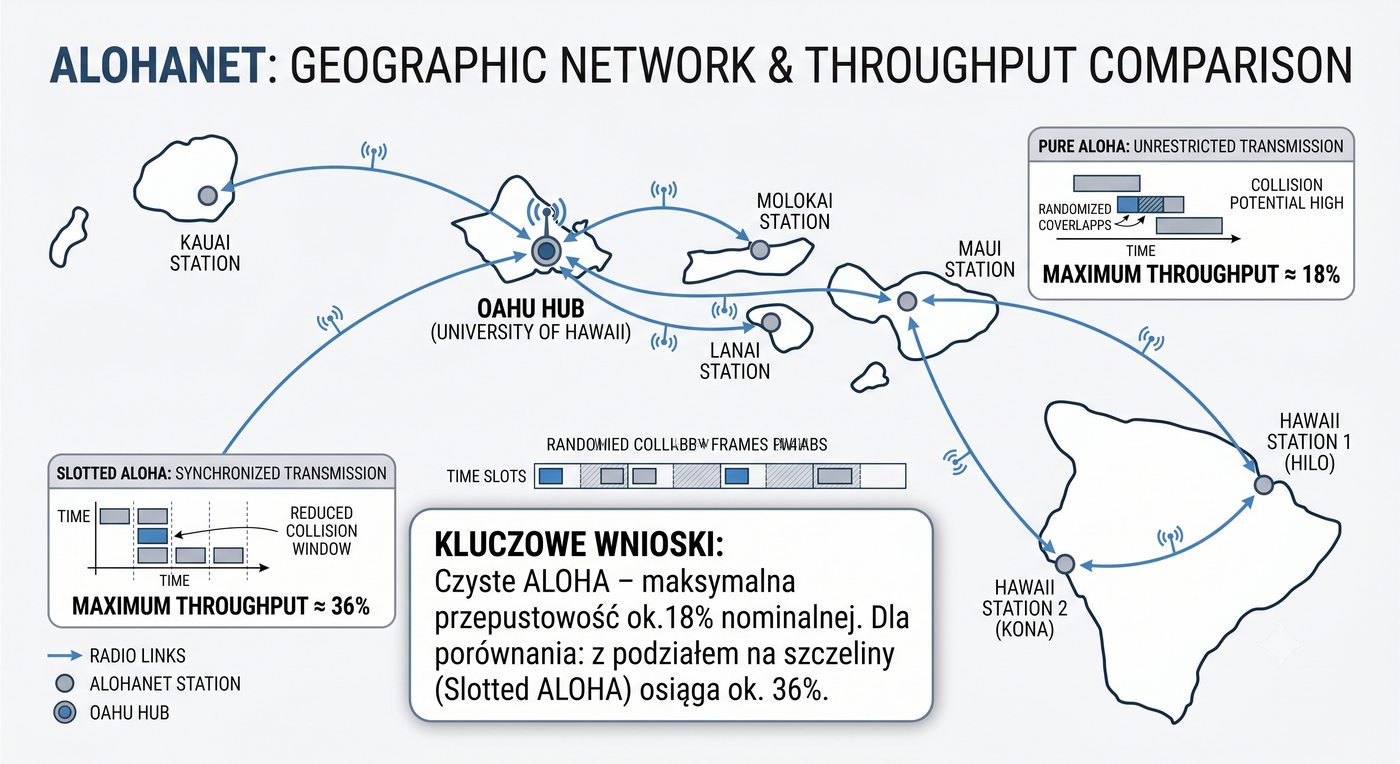

ALOHAnet zapisał się w historii sieci komputerowych jako pierwsza praktyczna implementacja protokołu z dostępem losowym do medium. Rozwiązanie opracowane na Uniwersytecie Hawajskim musiało zmierzyć się z wyjątkowo trudnymi warunkami geograficznymi – połączenie siedmiu wysp za pomocą tradycyjnego okablowania było niemożliwe, dlatego sięgnięto po łączność radiową. W czystej ALOHA stacje nadawały bez żadnej koordynacji, co prowadziło do licznych kolizji i niskiej efektywności sięgającej zaledwie osiemnastu procent nominalnej przepustowości kanału.

Udoskonalenie w postaci ALOHA z podziałem na szczeliny czasowe podwoiło efektywność do około trzydziestu sześciu procent, lecz wciąż było to dalekie od ideału. Pomimo tych ograniczeń ALOHAnet udowodnił, że możliwa jest skuteczna komunikacja między wieloma stacjami bez centralnego arbitrażu. Stanowił on bezpośrednią inspirację dla Roberta Metcalfe'a podczas prac nad Ethernetem w laboratorium Xerox PARC.

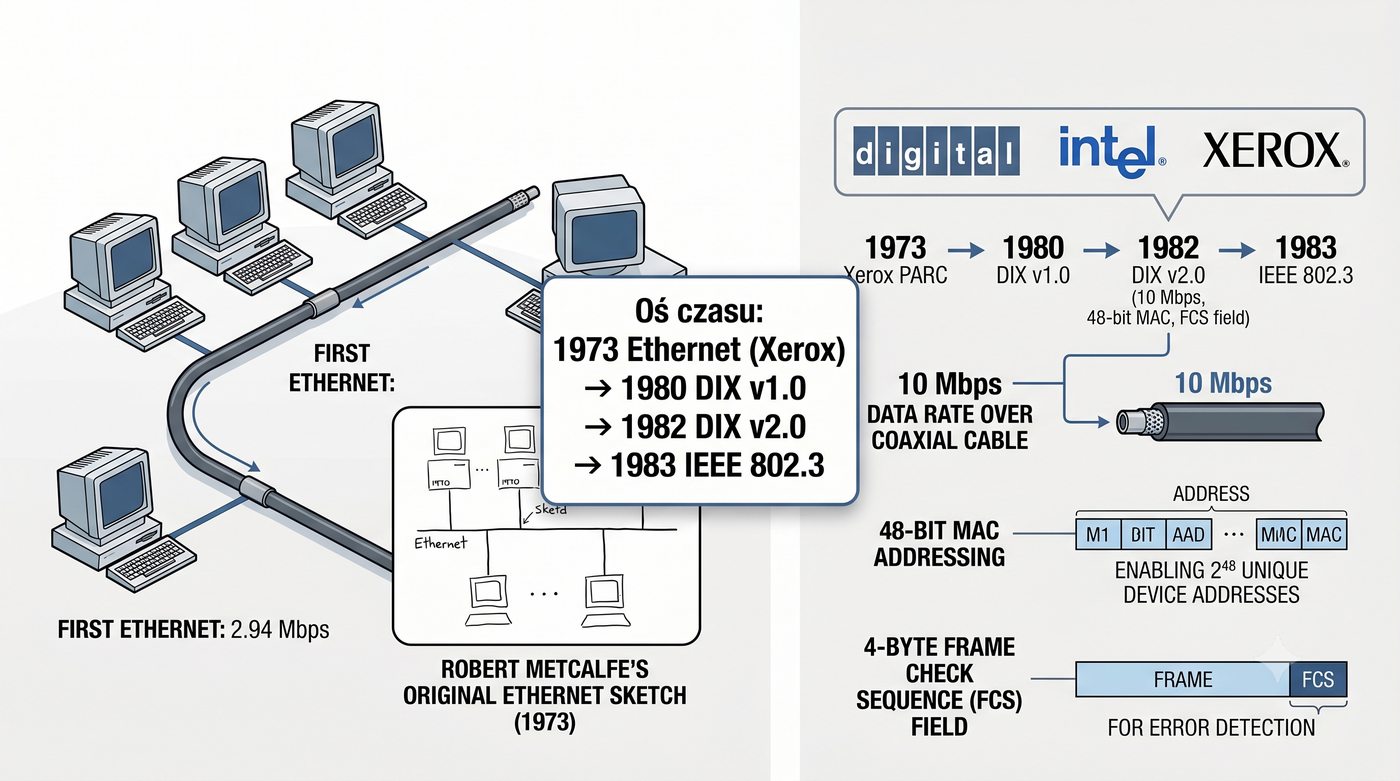

Powstanie Ethernetu w Xerox PARC w 1973 roku było przełomowym momentem w rozwoju sieci lokalnych. Robert Metcalfe i David Boggs, zainspirowani doświadczeniami ALOHAnet, wprowadzili kluczowe udoskonalenie – nasłuchiwanie medium przed nadawaniem, co znacząco zmniejszyło liczbę kolizji w porównaniu z pierwotnym protokołem ALOHA. Nazwa Ethernet, nawiązująca do dziewiętnastowiecznego pojęcia eteru, okazała się niezwykle trafna, choć sama technologia nie ma nic wspólnego z hipotetycznym medium fizycznym.

Pierwsza implementacja działała z prędkością niespełna trzech megabitów na sekundę na kablu koncentrycznym, co dziś wydaje się śmiesznie małą wartością. W owym czasie była to jednak rewolucja – komputery mogły wymieniać dane z niewyobrażalną wcześniej szybkością. Skromny, kilkustronicowy dokument techniczny stał się zalążkiem standardu, który zdominował światowe sieci lokalne na kolejne dziesięciolecia.

Standard DIX Ethernet z 1980 roku był pierwszym formalnym dokumentem określającym zasady działania tej technologii. Konsorcjum trzech firm – Digital Equipment Corporation, Intela i Xeroxa – połączyło siły, aby stworzyć jednolitą specyfikację, która mogłaby zostać zaakceptowana przez szeroki rynek. Wersja druga z 1982 roku ustabilizowała kluczowe parametry, w tym szybkość dziesięciu megabitów na sekundę oraz czterdziestoosmobitową adresację MAC, które przetrwały przez wiele lat.

Wprowadzenie pola FCS w ramce Ethernet zapewniło mechanizm wykrywania błędów transmisji, co było istotnym udoskonaleniem w stosunku do wcześniejszych rozwiązań. Standard DIX posłużył jako podstawa do późniejszych prac normalizacyjnych IEEE, a wiele jego elementów pozostało niezmienionych w kolejnych wersjach. Powstanie DIX było przykładem skutecznej współpracy konkurencyjnych firm na rzecz wspólnego standardu.

Publikacja standardu IEEE 802.3 w 1983 roku stanowiła oficjalne uznanie Ethernetu jako globalnego standardu sieci lokalnych. Komitet IEEE 802, powołany do standaryzacji sieci LAN, dokonał pewnych modyfikacji w stosunku do oryginalnego DIX, między innymi w interpretacji pola EtherType. Różnice te, choć początkowo powodowały pewne problemy ze zgodnością, zostały później zażegnane, a współczesne implementacje obsługują oba formaty ramek.

Grupa robocza IEEE 802.3 kontynuuje prace nad nowymi standardami, systematycznie zwiększając szybkości transmisji – od dziesięciu megabitów na sekundę w 1983 roku aż do ośmiuset gigabitów na sekundę w 2024 roku. Każda nowa generacja wprowadza modyfikacje w kodowaniu sygnału i okablowaniu, ale zachowuje zgodność z podstawową strukturą ramki Ethernet. Dzięki temu sieci Ethernet mogą ewoluować bez konieczności wymiany całej infrastruktury.

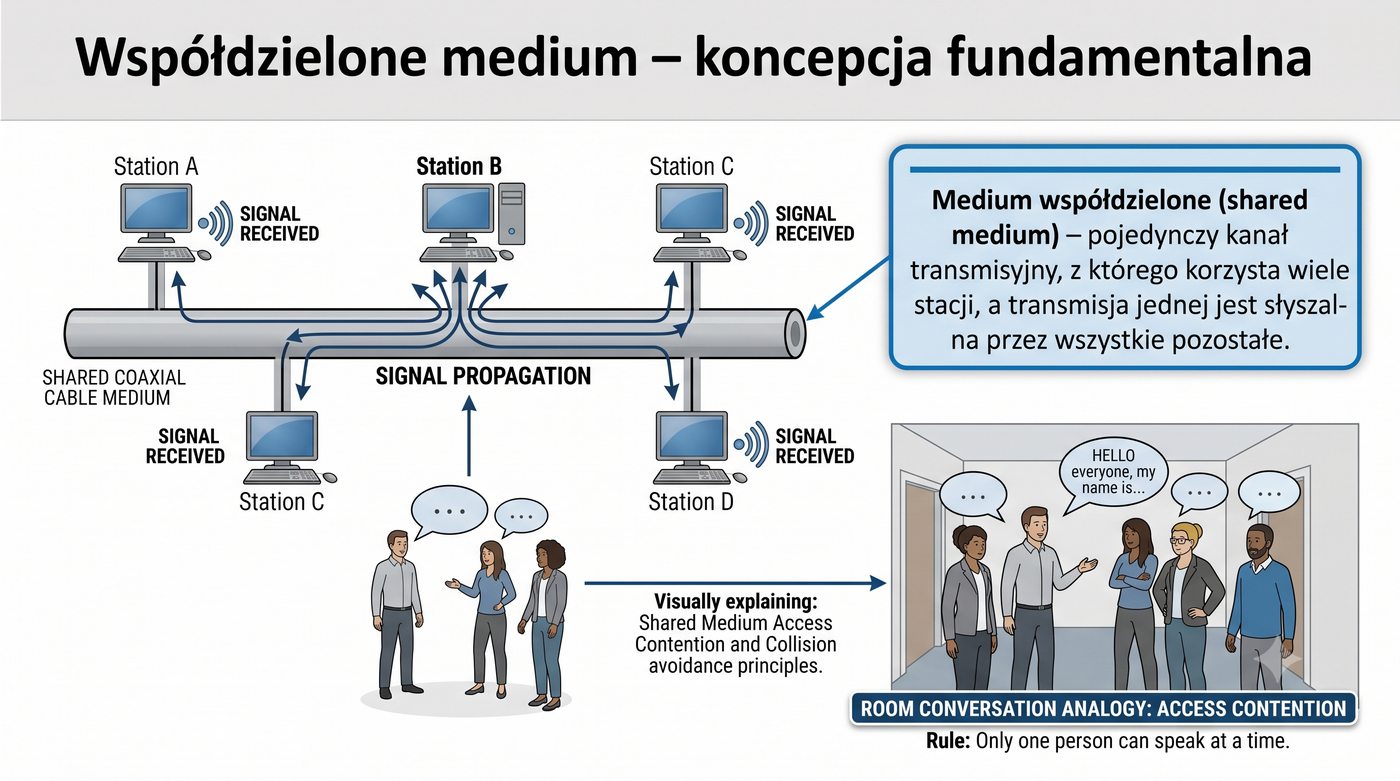

Koncepcja współdzielonego medium stanowi jeden z najważniejszych elementów historycznego Ethernetu. W praktyce oznaczało to, że wszystkie stacje podłączone do tego samego kabla koncentrycznego dzieliły między siebie dostępną przepustowość, a sygnał elektryczny wysłany przez jedną z nich docierał do wszystkich pozostałych. Taka konstrukcja, choć ekonomiczna, niosła ze sobą szereg konsekwencji natury technicznej, z którymi musiały radzić sobie protokoły wyższych warstw.

Analogia do rozmowy w jednym pomieszczeniu, gdzie każdy słyszy każdego, ale tylko jedna osoba może mówić naraz, dobrze oddaje istotę problemu. W sieciach komputerowych brak możliwości jednoczesnej transmisji wielu stacji oznaczał, że wraz ze wzrostem liczby uczestników ruchu rosło prawdopodobieństwo kolizji. Współdzielone medium wymuszało stosowanie skomplikowanych mechanizmów arbitrażu, które jednak nie mogły w pełni wyeliminować naturalnych ograniczeń takiej architektury.

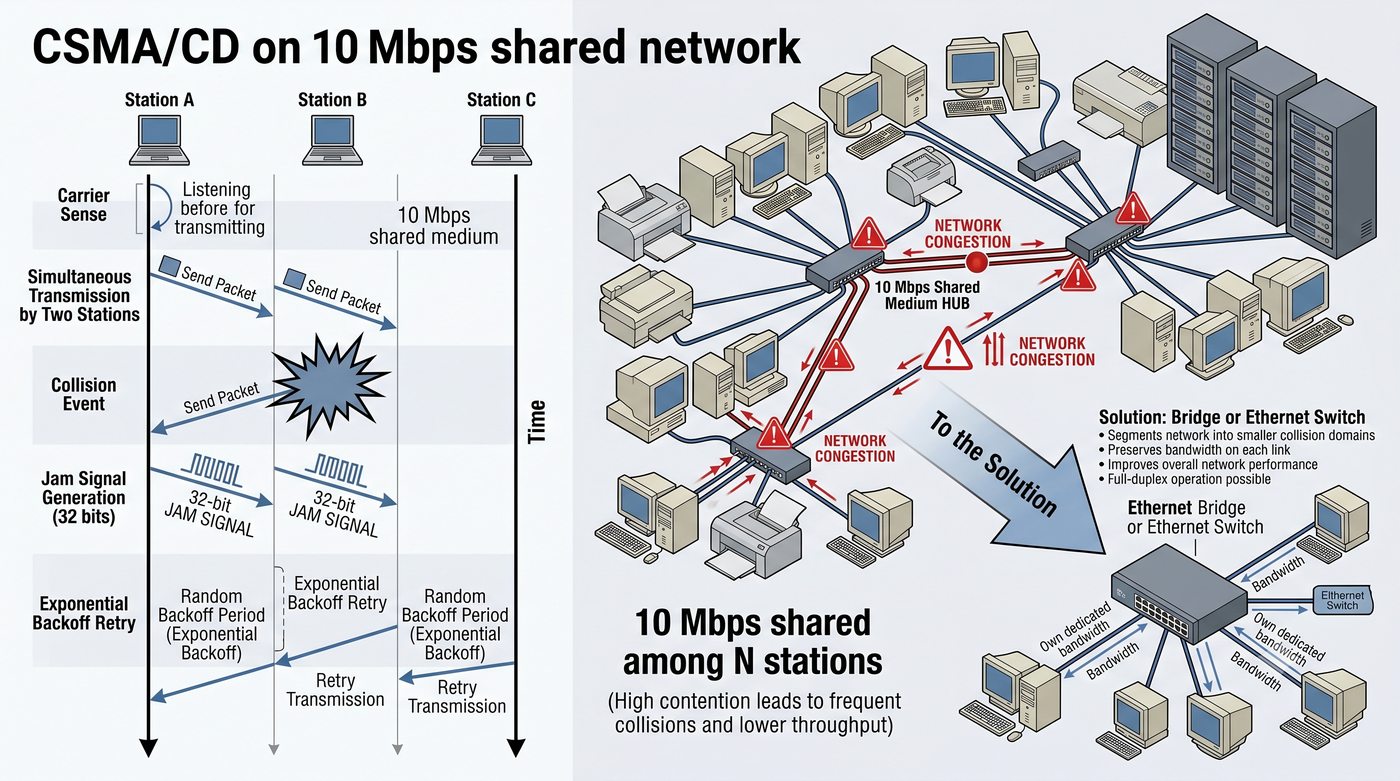

Protokół CSMA/CD jest jednym z najważniejszych mechanizmów w historii Ethernetu, choć we współczesnych sieciach przełączanych stracił na znaczeniu. Jego nazwa stanowi akronim opisujący trzy kluczowe funkcje: wykrywanie nośnej, wielodostęp i wykrywanie kolizji. Carrier Sense oznacza, że każda stacja przed rozpoczęciem nadawania nasłuchuje, czy w medium nie występuje już sygnał, co znacząco zmniejsza prawdopodobieństwo kolizji w porównaniu z prostym protokołem ALOHA.

Multiple Access informuje, że wiele stacji współdzieli to samo medium, co jest cechą architektury, a nie protokołu. Collision Detection to najbardziej zaawansowany element – stacja podczas nadawania kontynuuje nasłuch, aby wykryć ewentualną kolizję z sygnałem innej stacji. W stanie ustalonym CSMA/CD działał zaskakująco dobrze, jednak przy wysokim obciążeniu sieci jego skuteczność gwałtownie spadała.

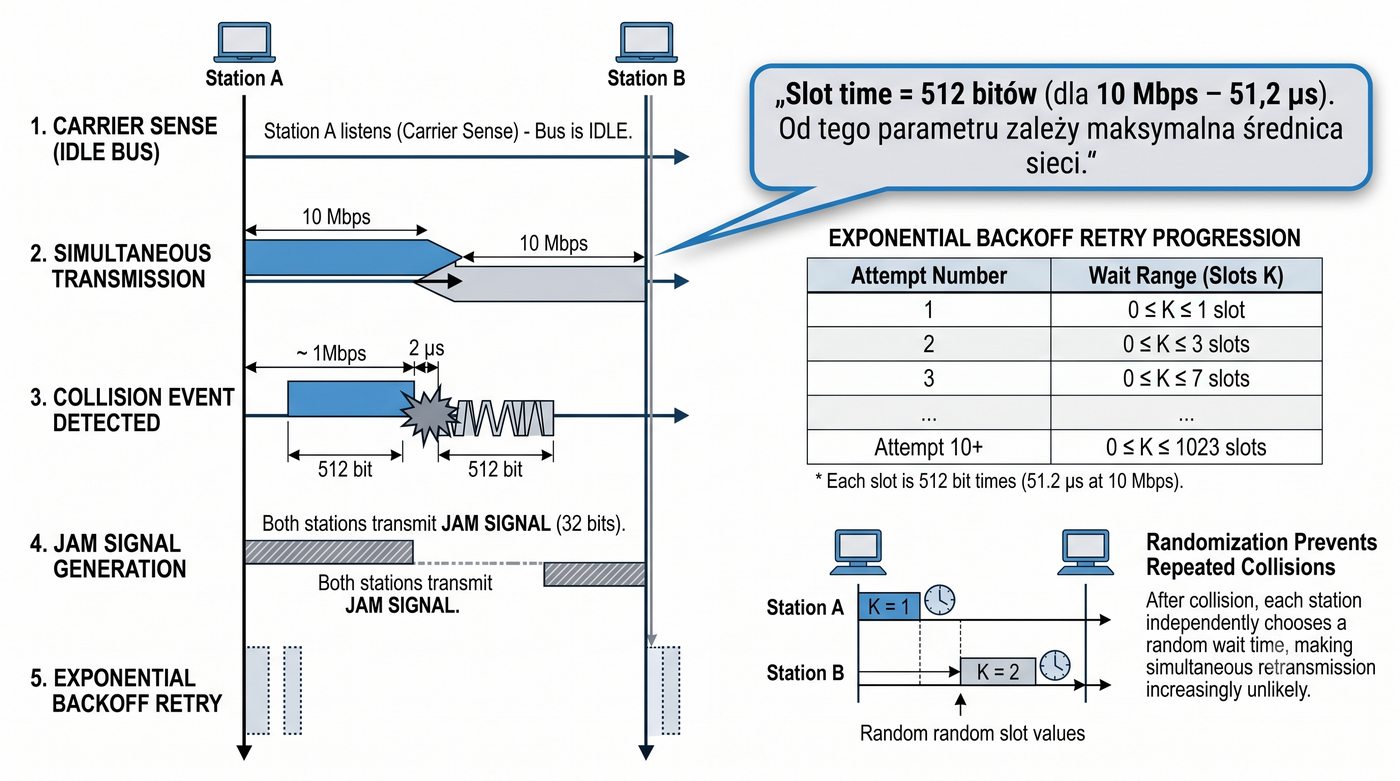

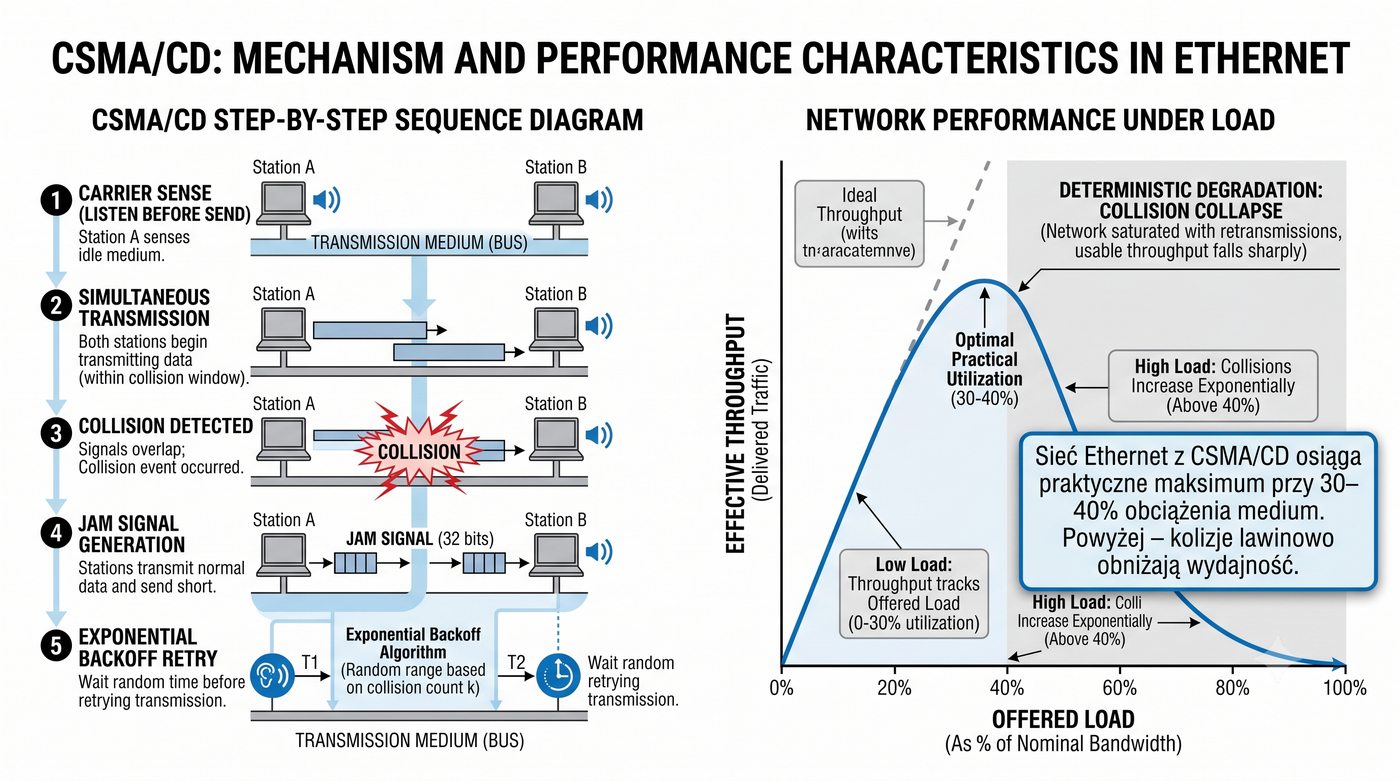

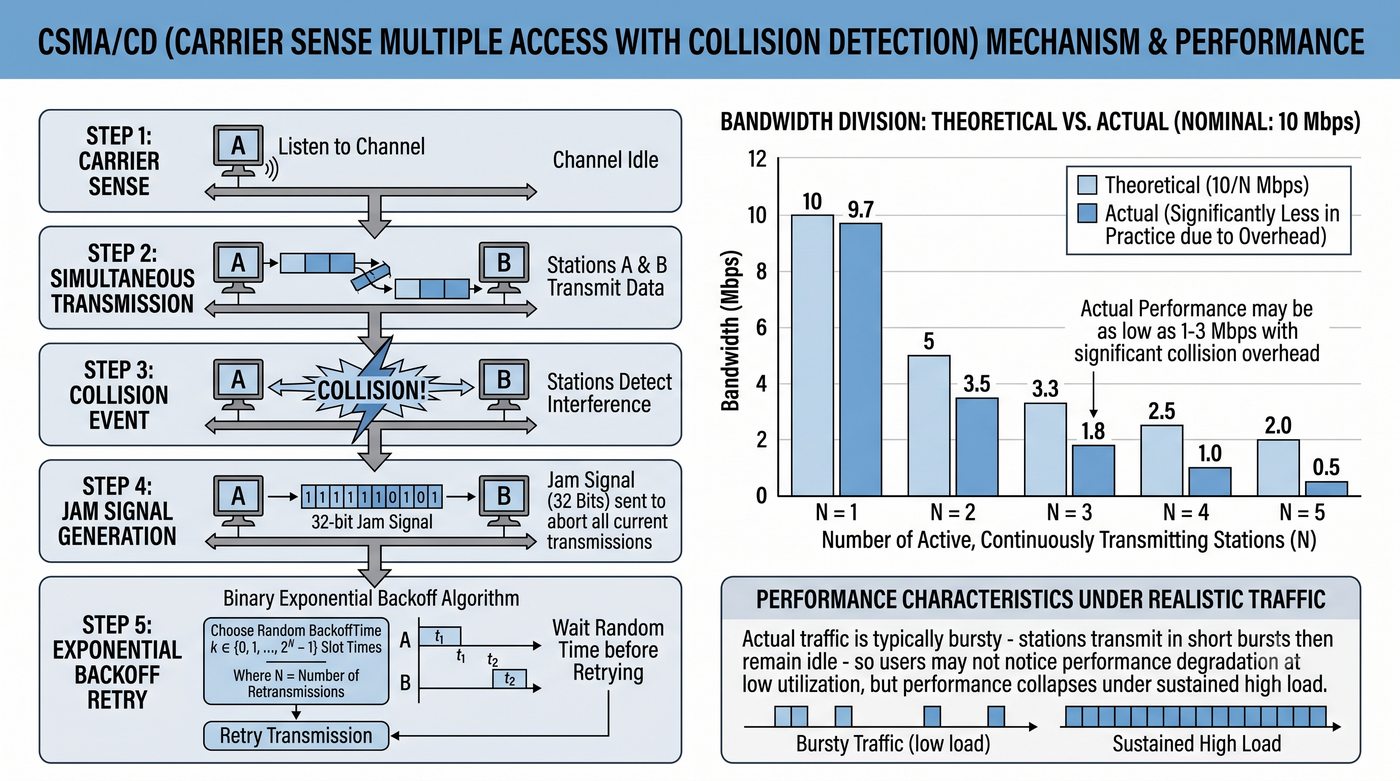

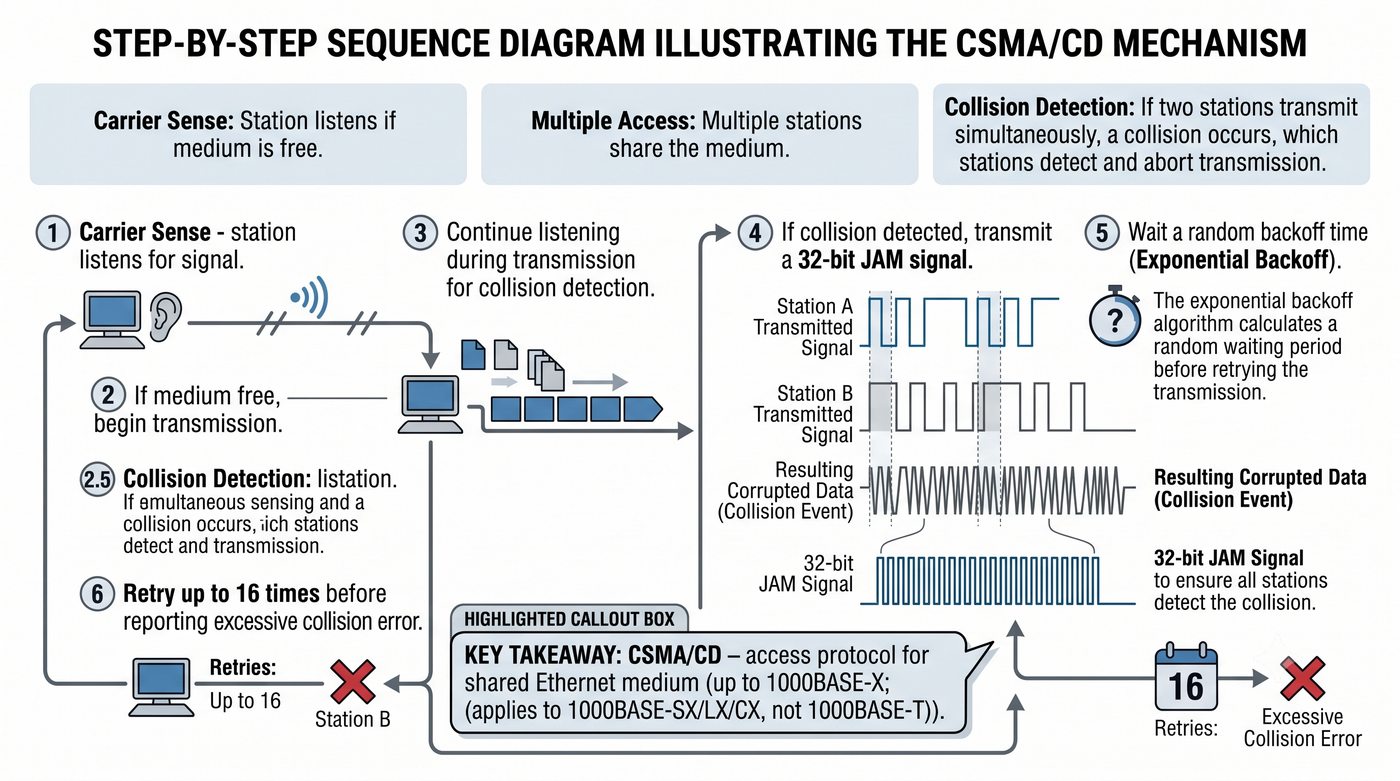

Szczegółowa sekwencja działania CSMA/CD zasługuje na dokładne omówienie, ponieważ ukazuje, jak wiele operacji musiała wykonać karta sieciowa, aby wysłać pojedynczą ramkę w sieci współdzielonej. Proces rozpoczyna się od sprawdzenia nośnej – karta nasłuchuje, czy w medium występuje sygnał. Jeśli medium jest wolne, stacja rozpoczyna nadawanie, ale jednocześnie przez cały czas trwania transmisji monitoruje poziom sygnału, aby wykryć ewentualną kolizję.

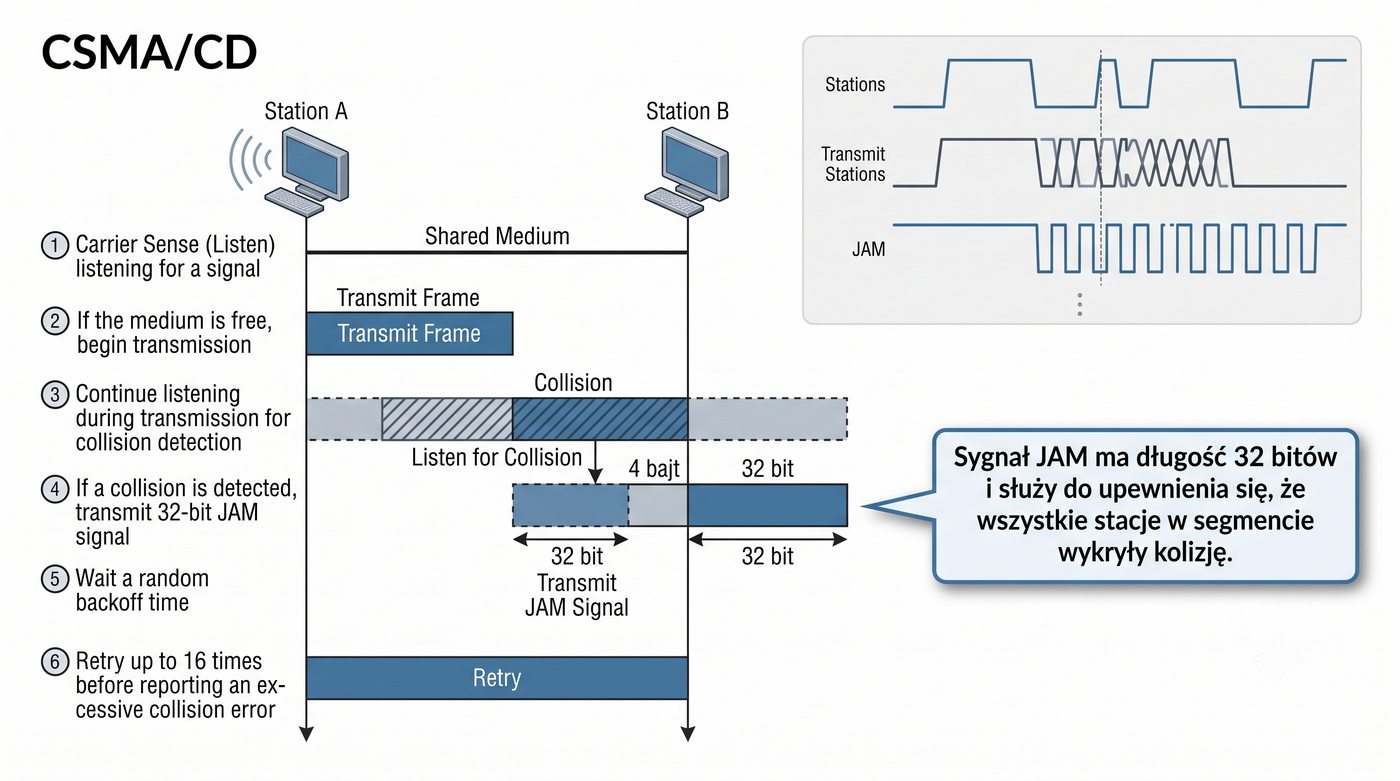

Po wykryciu kolizji stacja nadaje sygnał JAM o długości trzydziestu dwóch bitów, który ma zagwarantować, że wszystkie pozostałe stacje w segmencie również wykryją kolizję. Następnie stacja wstrzymuje transmisję na losowy czas obliczany według algorytmu wykładniczego backoff. Jeśli po szesnastu próbach transmisja wciąż się nie powiedzie, karta zgłasza błąd nadmiarowych kolizji, a ramka zostaje odrzucona.

Algorytm wykładniczego backoffu jest kluczowym elementem protokołu CSMA/CD, który w znaczący sposób wpływa na stabilność sieci przy dużym obciążeniu. Jego nazwa „obcięty binarny wykładniczy backoff” precyzyjnie opisuje działanie – zakres losowanego czasu oczekiwania rośnie wykładniczo z każdą kolejną kolizją, ale po dziesiątej próbie zostaje obcięty do maksymalnej wartości. Dzięki temu stacje, które wielokrotnie doświadczają kolizji, stopniowo wydłużają swoje czasy oczekiwania, co zmniejsza prawdopodobieństwo kolejnych kolizji.

Slot time dla Ethernetu o prędkości dziesięciu megabitów na sekundę wynosi 51,2 mikrosekundy, co odpowiada 512 bitom. Jest to czas, w którym stacja musi wykryć kolizję przed zakończeniem nadawania minimalnej ramki. Wartość ta nie została wybrana przypadkowo – wynika z fizycznych ograniczeń propagacji sygnału w kablu miedzianym i determinuje maksymalną dopuszczalną średnicę segmentu sieci.

Ograniczenie maksymalnej odległości w sieci Ethernet wynika bezpośrednio z mechanizmu wykrywania kolizji i minimalnego rozmiaru ramki. Gdy stacja nadaje ramkę o minimalnej długości 64 bajtów, musi mieć pewność, że ewentualna kolizja zostanie wykryta przed zakończeniem transmisji. Jeżeli odległość między stacjami jest zbyt duża, sygnał kolizji nie zdąży powrócić do nadawcy przed zakończeniem nadawania, co uniemożliwi jej wykrycie.

Prędkość propagacji sygnału w kablu miedzianym wynosi około 200 tysięcy kilometrów na sekundę, czyli około 0,78 prędkości światła w próżni. Dla standardu 10BASE5 maksymalna średnica segmentu z repeaterami wynosi 2500 metrów, co jest wartością wyznaczoną właśnie przez slot time. Przy wyższych prędkościach transmisji, takich jak 100 Mbps, maksymalna długość kabla musi być odpowiednio krótsza, aby zachować warunek wykrywalności kolizji.

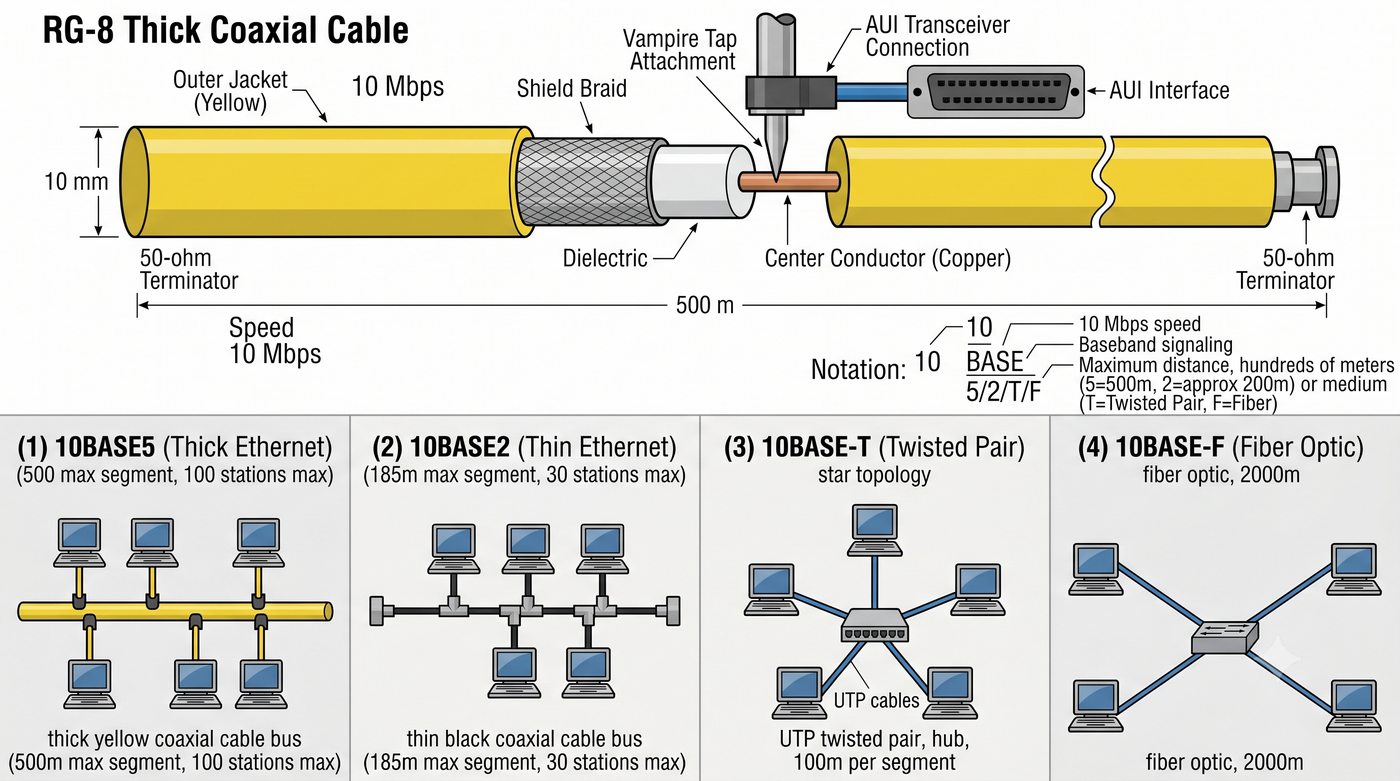

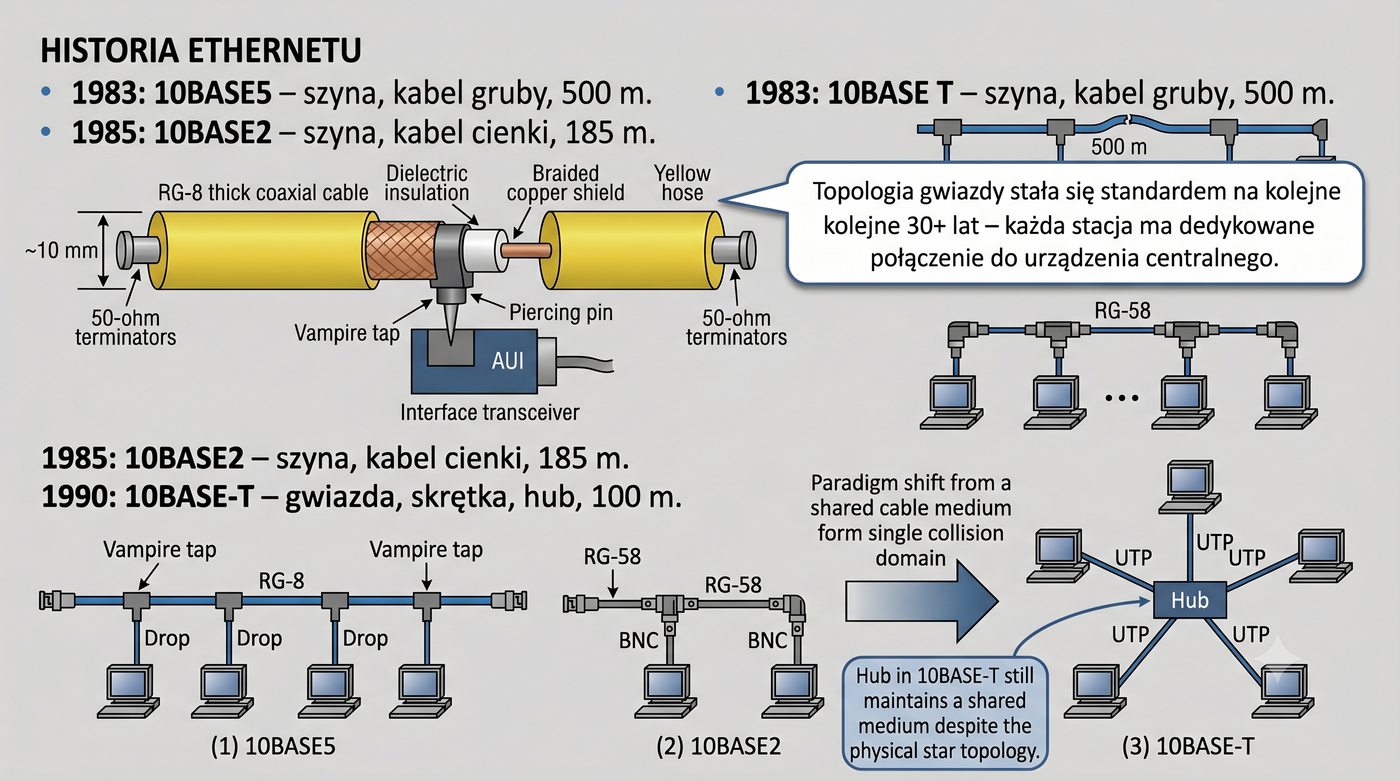

Przegląd czterech podstawowych standardów fizycznych Ethernetu ukazuje, jak różnorodne media transmisyjne stosowano na przestrzeni lat. Notacja przyjęta w nazewnictwie jest systemowa – pierwsza liczba oznacza szybkość transmisji w megabitach na sekundę, słowo BASE oznacza transmisję w paśmie podstawowym, a ostatni człon określa maksymalną odległość lub rodzaj medium. Standard 10BASE5 z grubym kablem koncentrycznym umożliwiał segmenty o długości 500 metrów, podczas gdy 10BASE2 z cienkim kablem ograniczał się do 185 metrów.

Przejście na 10BASE-T oznaczało fundamentalną zmianę topologii z szyny na gwiazdę oraz zastosowanie tańszej i łatwiejszej w instalacji skrętki UTP. Standard 10BASE-F wykorzystujący światłowód pozwalał na osiągnięcie zasięgu 2000 metrów, co było szczególnie przydatne w połączeniach między budynkami. Każdy z tych standardów odgrywał istotną rolę w określonym okresie rozwoju sieci Ethernet.

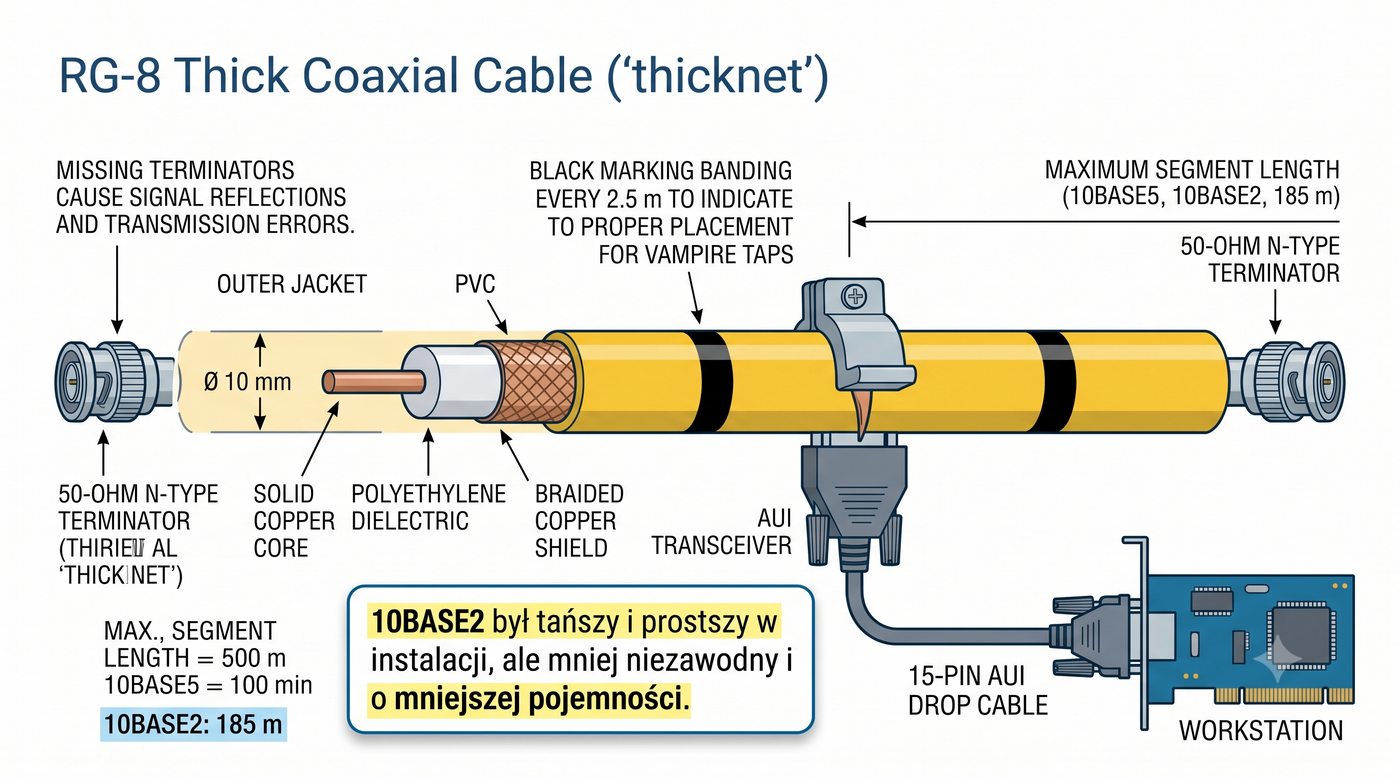

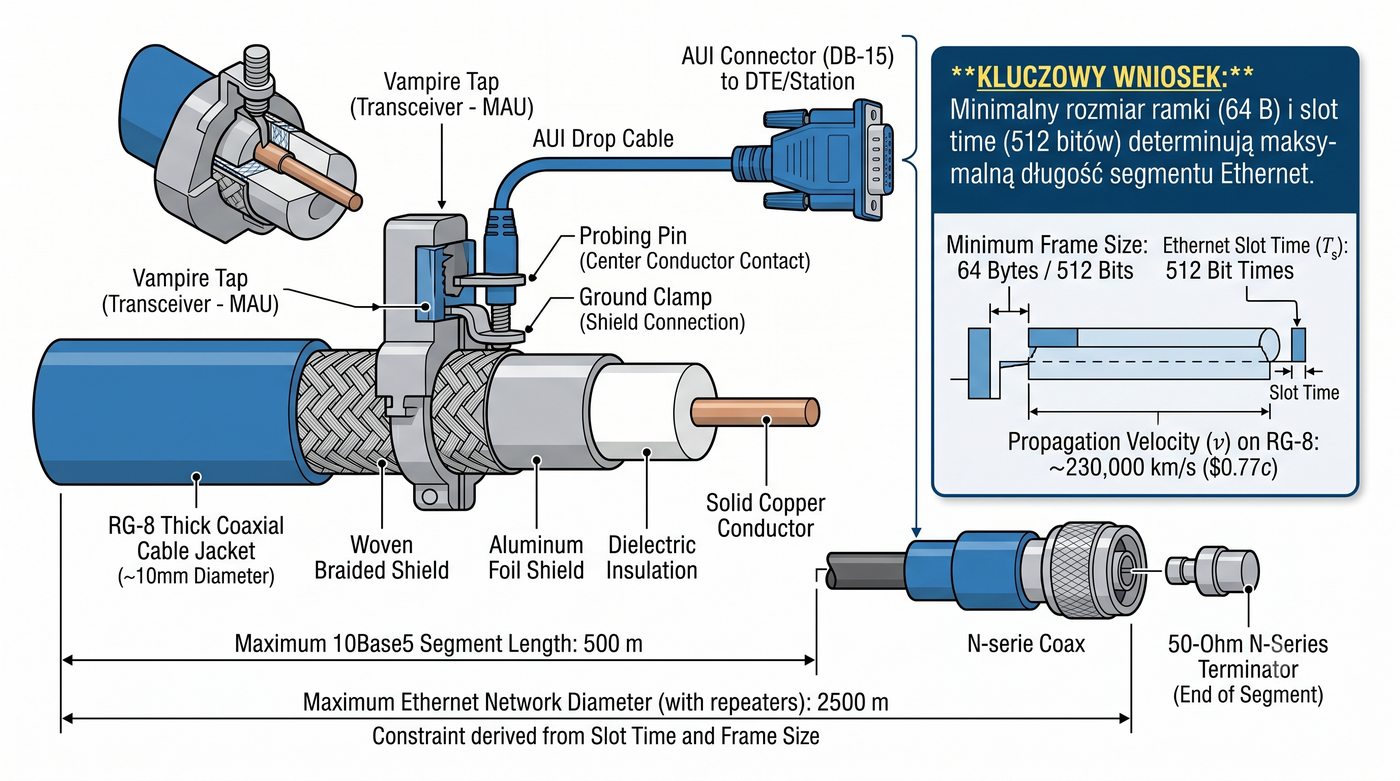

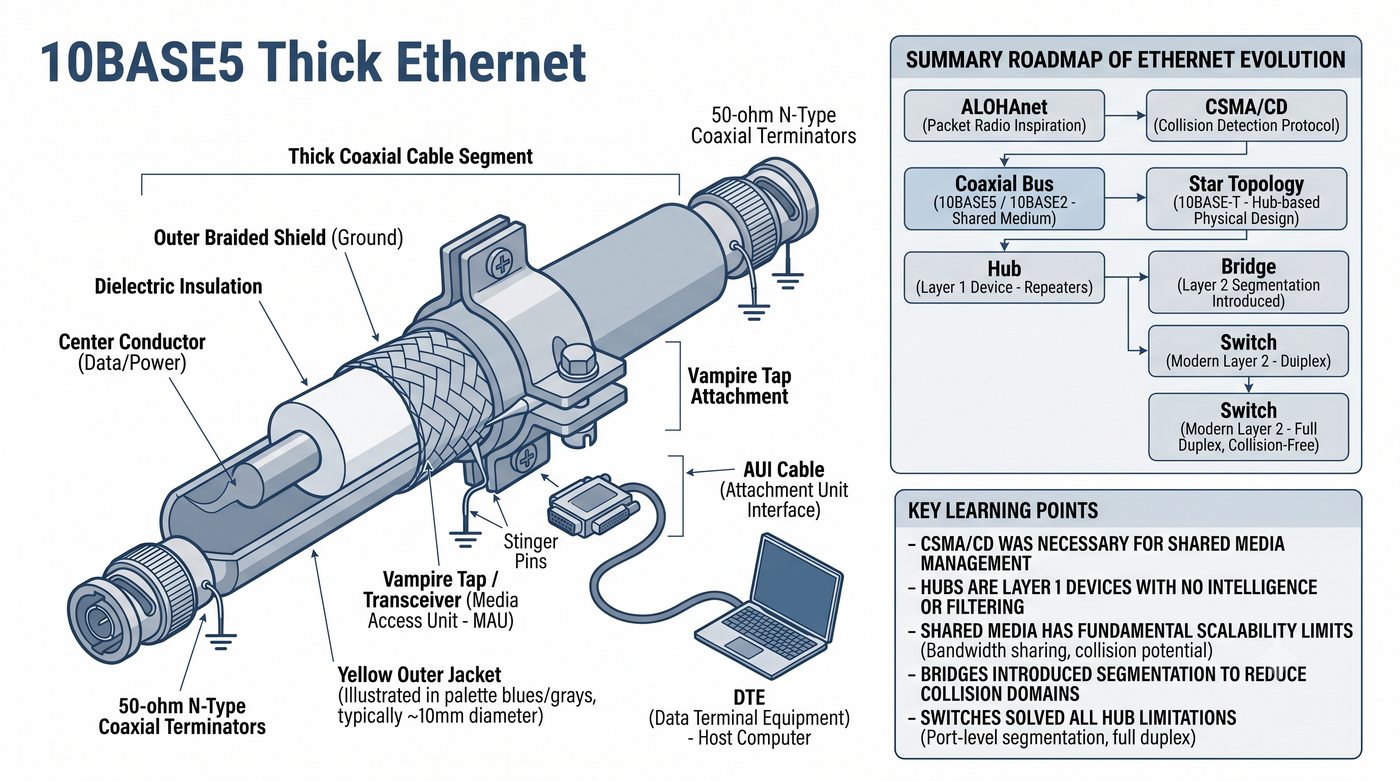

Standard 10BASE5, znany również jako Thick Ethernet, był pierwszym komercyjnie dostępnym wdrożeniem Ethernetu wykorzystującym kabel koncentryczny RG-8. Charakterystyczny żółty kabel o średnicy około dziesięciu milimetrów zyskał przydomek „żółtego węża” ze względu na swoją sztywność i intensywną barwę. Każdy segment kabla mógł mieć maksymalnie 500 metrów długości i obsługiwać do 100 stacji, co w latach osiemdziesiątych było wartością wystarczającą dla większości zastosowań.

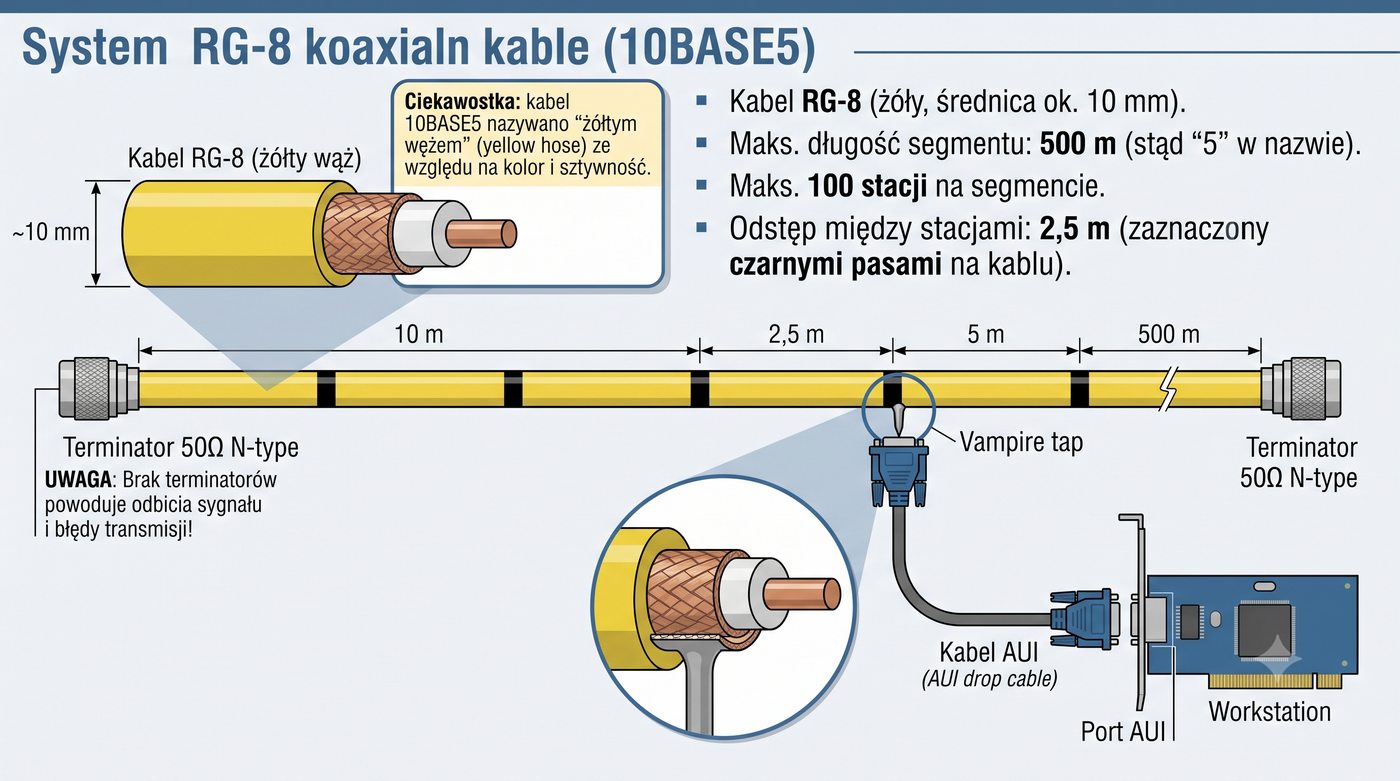

Stacje musiały być podłączane w dokładnie określonych odstępach co 2,5 metra, a miejsca te były fabrycznie oznaczane czarnymi pasami na kablu. Zasada ta nie była przypadkowa – zapewniała odpowiednie właściwości elektryczne szyny i zapobiegała odbiciom sygnału. Koszt instalacji 10BASE5 był wysoki, ale niezawodność okablowania rekompensowała poniesione nakłady w środowiskach przemysłowych i akademickich.

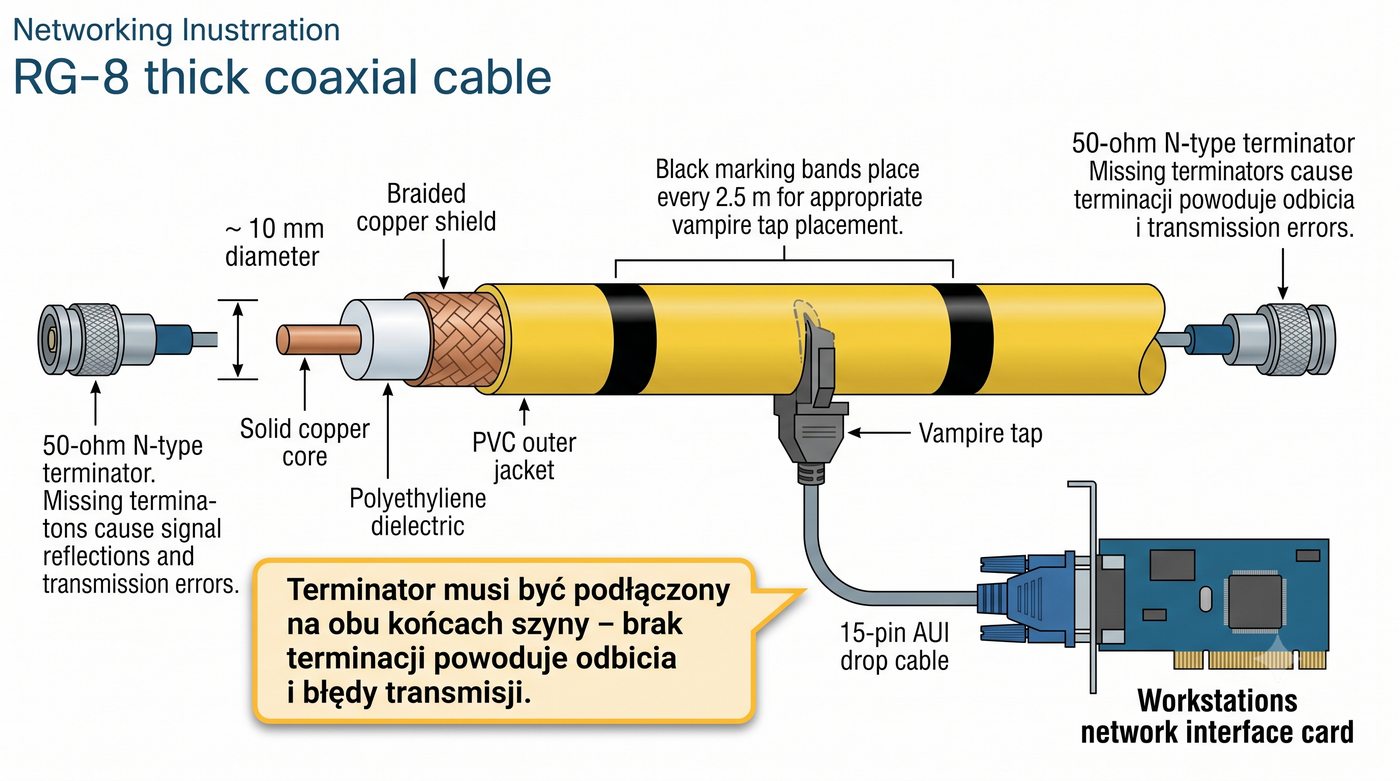

Mechanizm łączenia stacji z szyną 10BASE5 wymagał stosowania specjalnych wampirowych łączników, których nazwa pochodzi od sposobu działania przypominającego wwiercanie się w kabel. Łącznik taki przebijał izolację kabla koncentrycznego i nawiązywał kontakt elektryczny z przewodzącą żyłą, co pozwalało na podłączenie karty sieciowej bez przecinania kabla. Interfejs AUI pełnił rolę pośrednika między łącznikiem a kartą sieciową, umożliwiając fizyczne oddzielenie stacji od samego kabla.

Terminatory o impedancji 50 omów instalowane na obu końcach szyny pełniły kluczową rolę w zapewnieniu poprawnej transmisji – pochłaniały energię sygnału, zapobiegając jego odbiciu. Brak terminacji lub zastosowanie terminatora o niewłaściwej impedancji powodowało odbicia sygnału, które nakładały się na nowe transmisje i prowadziły do błędów. System ten, choć prosty w teorii, w praktyce bywał źródłem wielu problemów eksploatacyjnych.

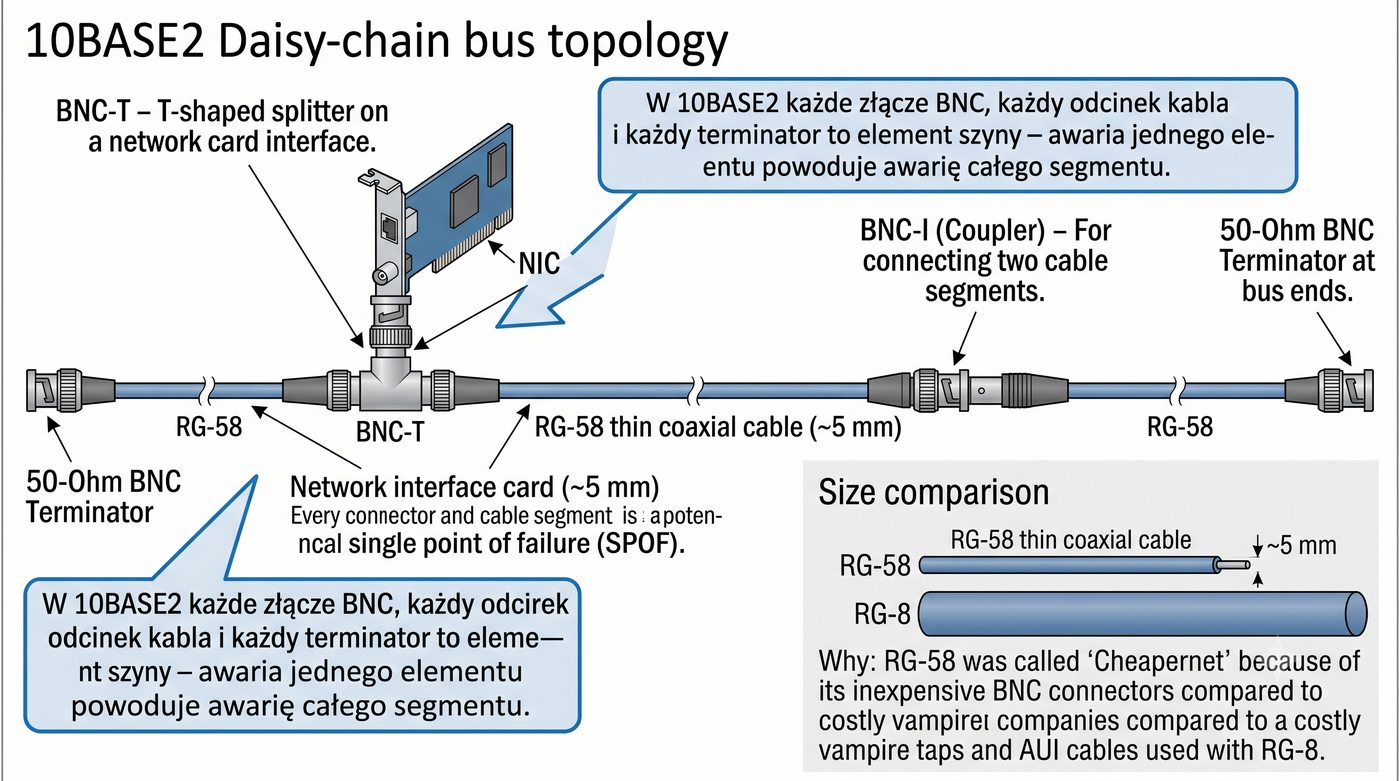

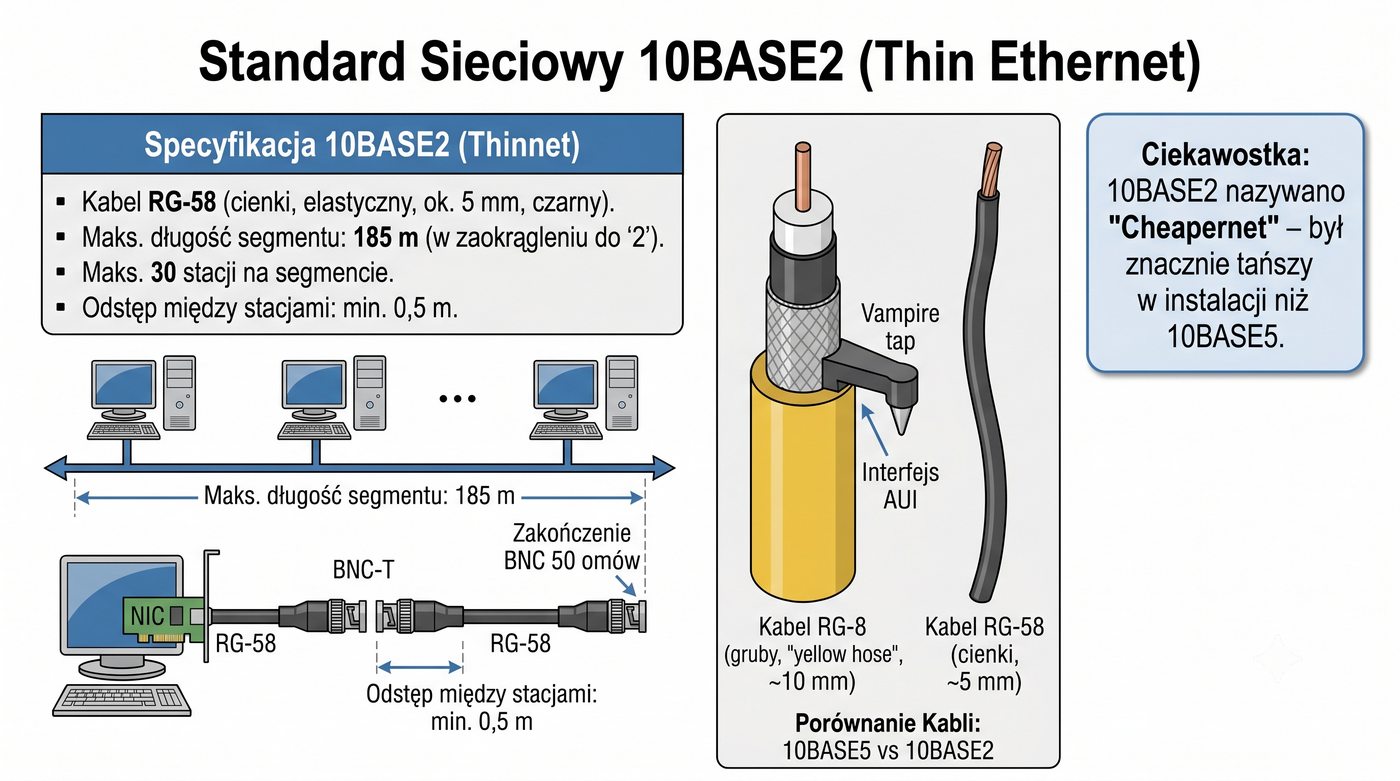

Standard 10BASE2, potocznie nazywany Thin Ethernet lub Cheapernet, stanowił odpowiedź na potrzebę tańszej i prostszej w instalacji alternatywy dla grubego kabla 10BASE5. Zastosowanie cieńszego i bardziej elastycznego kabla RG-58 o średnicy około pięciu milimetrów znacząco ułatwiło prowadzenie okablowania w biurach i salach komputerowych. Maksymalna długość segmentu wynosiła 185 metrów, co w zaokrągleniu dało cyfrę 2 w nazwie standardu.

Mniejsza średnica kabla i prostsze złącza BNC sprawiły, że instalacja 10BASE2 mogła być wykonywana bez specjalistycznego sprzętu i przeszkolenia personelu. Ograniczenie do maksymalnie trzydziestu stacji na segmencie wynikało z gorszych parametrów elektrycznych cieńszego kabla. Mimo niższej niezawodności w porównaniu z 10BASE5, Cheapernet zdominował rynek małych i średnich sieci lokalnych w drugiej połowie lat osiemdziesiątych.

Złącza BNC odegrały kluczową rolę w popularyzacji standardu 10BASE2, umożliwiając szybkie i stosunkowo tanie łączenie odcinków kabla koncentrycznego. Rozgałęźnik BNC-T, montowany bezpośrednio na karcie sieciowej, tworzył charakterystyczną literę T, której ramiona łączyły się z dwoma odcinkami kabla szyny. Łączniki BNC-I pozwalały na przedłużanie kabla poprzez łączenie dwóch jego odcinków, co było przydatne przy prowadzeniu okablowania przez ściany i sufity.

Niestety, każde złącze BNC stanowiło potencjalne miejsce awarii – poluzowane połączenie, korozja lub mechaniczne uszkodzenie złącza mogło spowodować przerwanie ciągłości szyny i unieruchomienie całego segmentu sieci. Terminatory BNC o impedancji 50 omów, montowane na obu końcach szyny, były elementami krytycznymi – ich brak lub uszkodzenie prowadziło do katastrofalnych odbić sygnału. W praktyce administratorskiej diagnozowanie problemów w sieci 10BASE2 często wymagało fizycznego sprawdzania każdego złącza.

Porównanie standardów 10BASE5 i 10BASE2 unaocznia kompromisy, jakie podejmowano przy projektowaniu wczesnych sieci Ethernet. Thick Ethernet oferował większą niezawodność i zasięg, ale jego instalacja była kosztowna i wymagała specjalistycznych narzędzi do wiercenia otworów pod wampirowe łączniki. Thin Ethernet był znacznie tańszy i prostszy w montażu, jednak kosztem niższej niezawodności i mniejszej pojemności segmentu.

W praktyce wybór między tymi standardami często sprowadzał się do rachunku ekonomicznego – dla małych sieci biurowych 10BASE2 był rozwiązaniem optymalnym, podczas gdy w dużych instytucjach akademickich i korporacyjnych częściej stosowano 10BASE5 jako szkielet sieci. Obie technologie miały jednak tę samą fundamentalną wadę – opierały się na topologii szyny, która czyniła cały segment podatnym na awarię w przypadku uszkodzenia kabla w dowolnym punkcie.

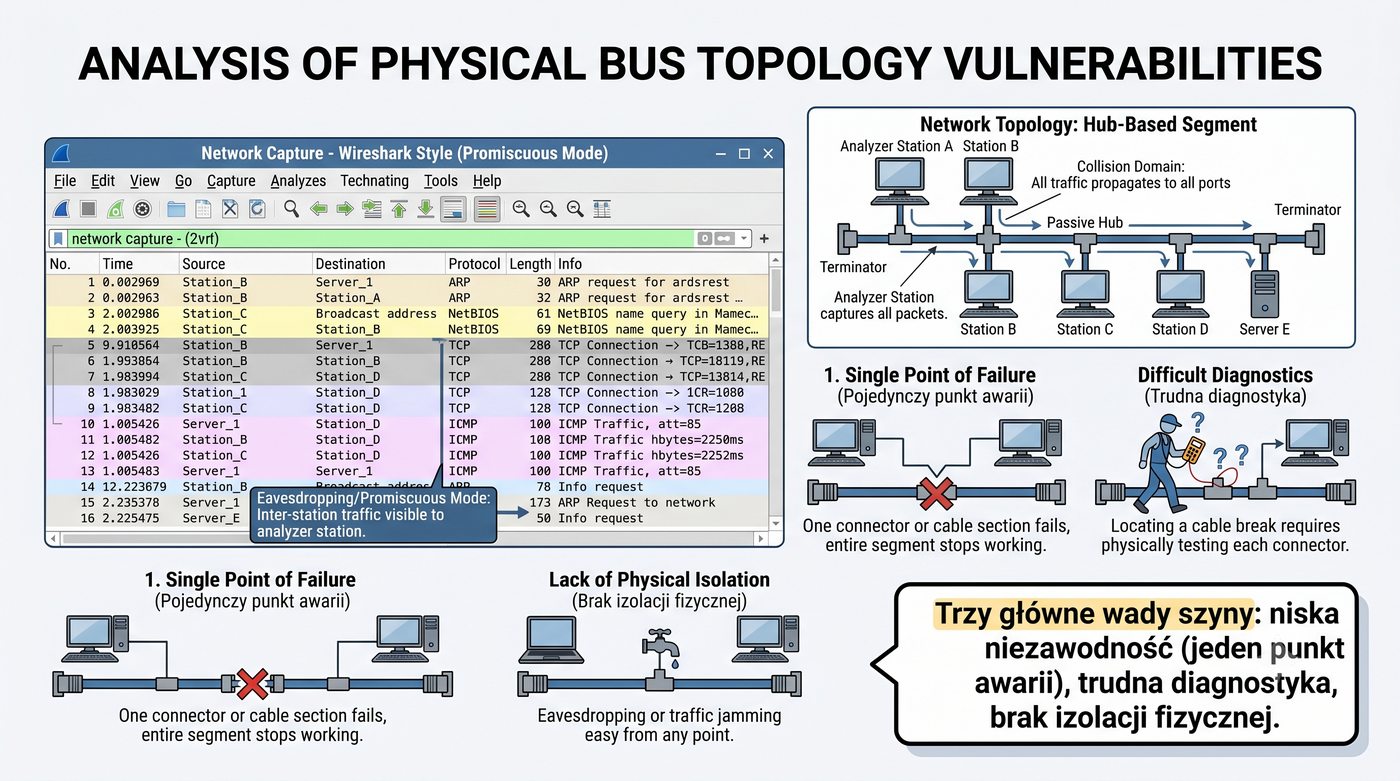

Problemy topologii szyny, choć dobrze znane dzisiejszym inżynierom sieciowym, w latach osiemdziesiątych były często bagatelizowane ze względu na brak lepszych alternatyw. Pojedynczy punkt awarii oznaczał, że fizyczne uszkodzenie kabla w dowolnym miejscu, poluzowane złącze BNC czy awaria terminatora powodowały natychmiastowe unieruchomienie całego segmentu. Lokalizacja uszkodzenia wymagała czasochłonnego fizycznego sprawdzania każdego złącza i odcinka kabla, często przy użyciu reflektometru TDR.

Brak izolacji fizycznej stanowił poważne zagrożenie bezpieczeństwa – każda osoba mająca fizyczny dostęp do kabla mogła się do niego przyłączyć i podsłuchiwać transmisję lub wprowadzać zakłócenia. W środowisku akademickim i biurowym problem ten był szczególnie dotkliwy, ponieważ kable często biegły przez korytarze i przestrzenie współdzielone. Te niedogodności były głównym motorem poszukiwań nowej topologii, która wyeliminowałaby wymienione mankamenty.

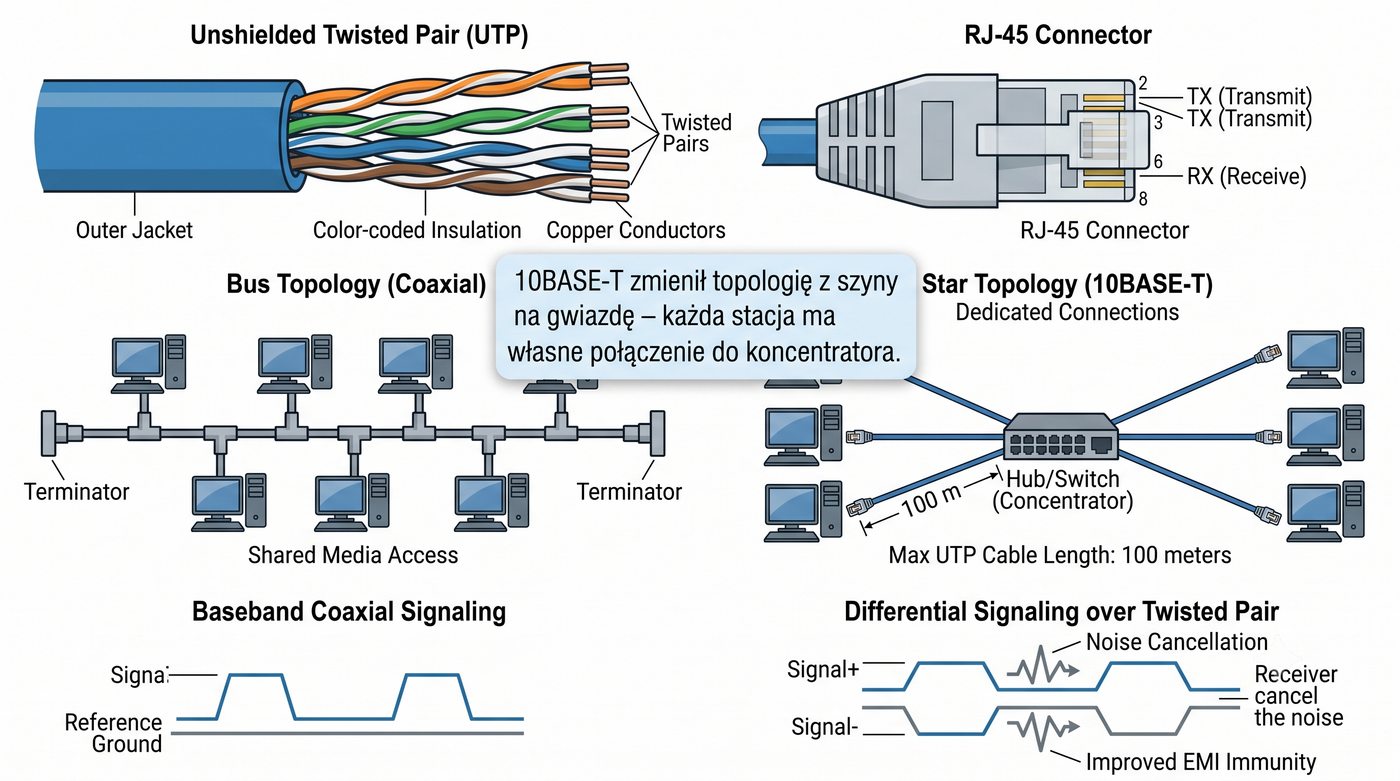

Wprowadzenie standardu 10BASE-T w 1990 roku było jednym z najważniejszych wydarzeń w historii Ethernetu, które na zawsze zmieniło sposób projektowania sieci lokalnych. Ratyfikacja IEEE 802.3i przyniosła nie tylko nowy typ okablowania, ale przede wszystkim nową topologię – gwiazdę, która zastąpiła dotychczasową szynę koncentryczną. Każda stacja zyskała własne, dedykowane połączenie do koncentratora, co radykalnie ułatwiło diagnostykę i lokalizowanie awarii.

Zastosowanie skrętki UTP i sygnału symetrycznego (różnicowego) znacząco poprawiło odporność na zakłócenia elektromagnetyczne w porównaniu z sygnałem niesymetrycznym w kablu koncentrycznym. Maksymalna długość odcinka od stacji do huba wynosiła 100 metrów, co wynikało z tłumienia sygnału w skrętce. Mimo krótszego zasięgu pojedynczego odcinka, topologia gwiazdy umożliwiała łatwą rozbudowę sieci poprzez dodawanie kolejnych koncentratorów.

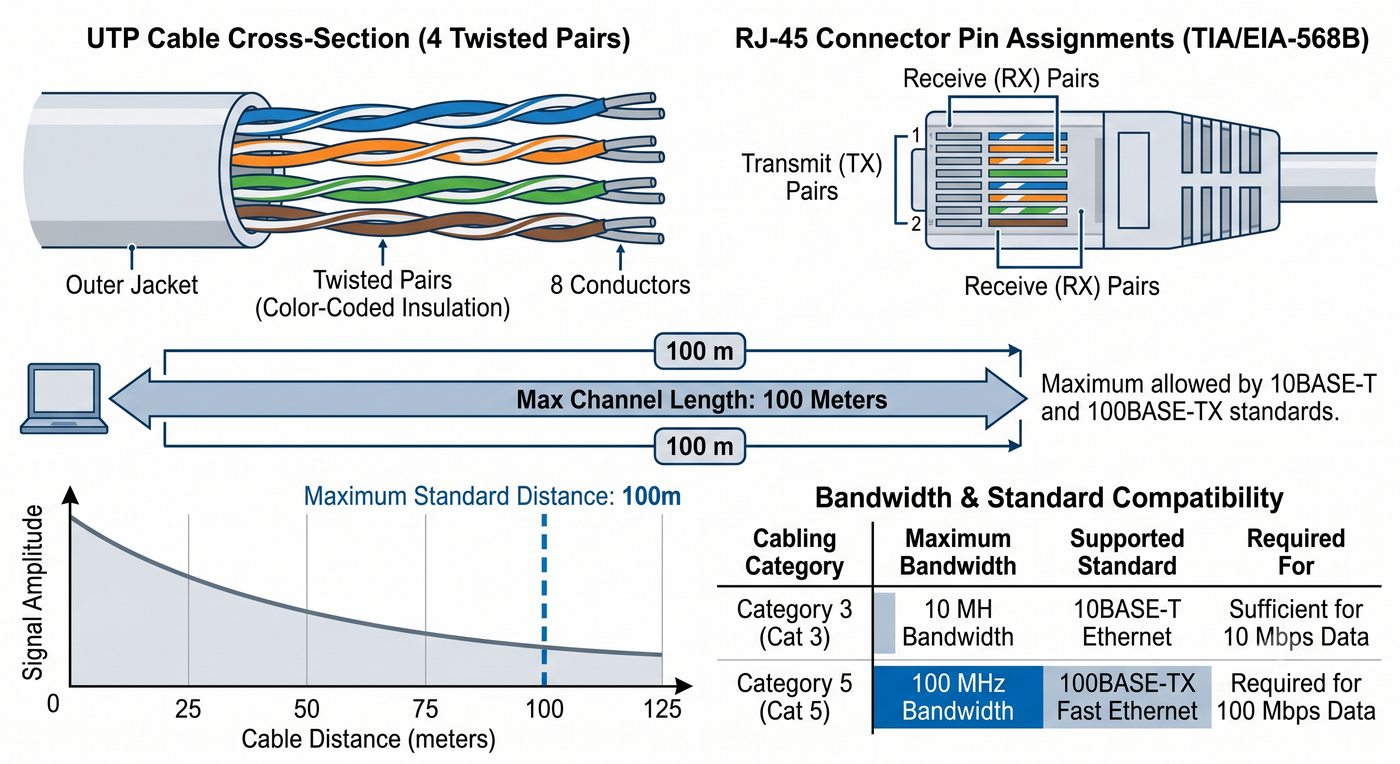

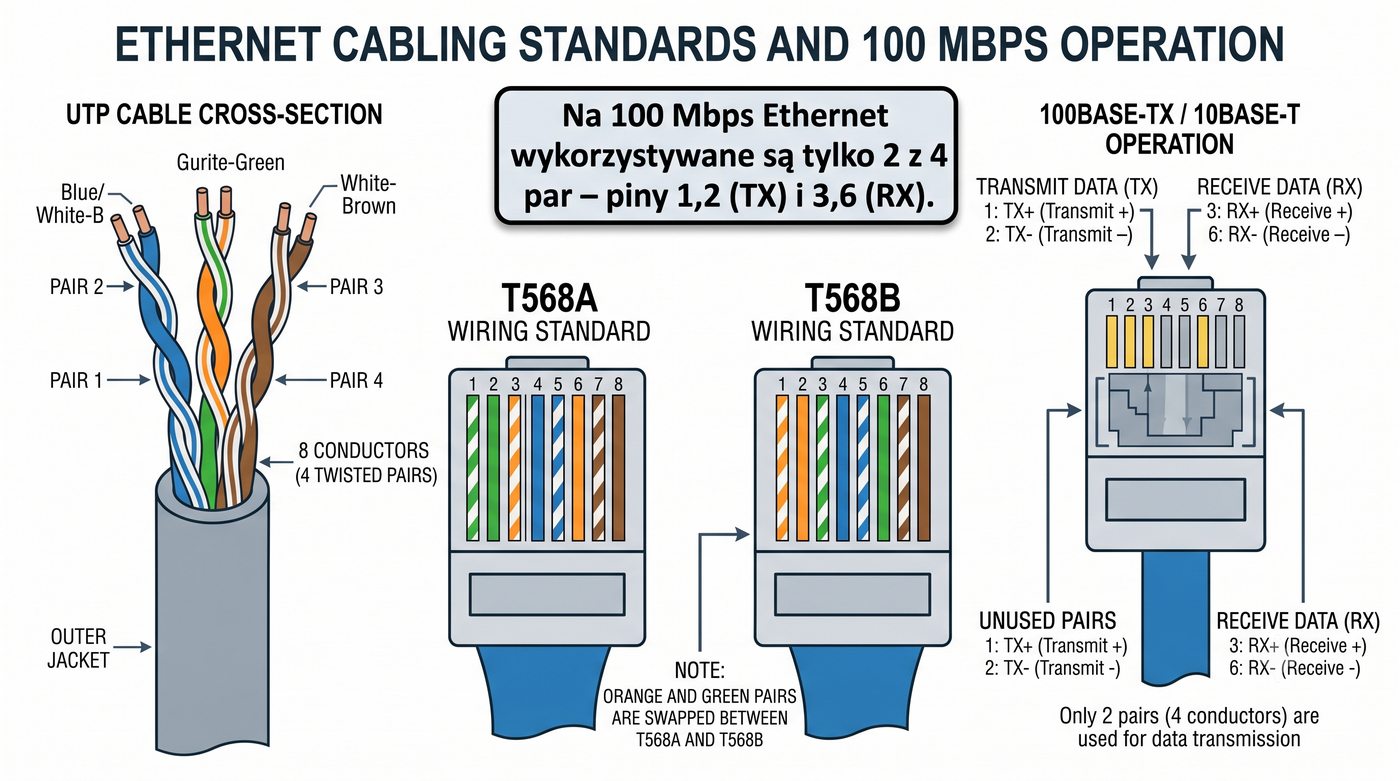

Budowa skrętki UTP i złącza RJ-45 jest jednym z podstawowych zagadnień, które musi opanować każdy adept sieci komputerowych. Kabel UTP składa się z ośmiu przewodów miedzianych skręconych w cztery pary, przy czym każda para ma określone zestawienie kolorystyczne. Skręcenie przewodów w pary nie jest przypadkowe – redukuje wzajemne zakłócenia elektromagnetyczne między parami (przesłuch) oraz zwiększa odporność na zakłócenia zewnętrzne.

W standardach 10BASE-T i 100BASE-TX wykorzystywane są tylko dwie pary: jedna do nadawania (piny 1 i 2) i jedna do odbioru (piny 3 i 6). Złącze RJ-45, mimo potocznej nazwy, według ścisłej terminologii jest złączem 8P8C i może być zakończone według standardu T568A lub T568B. Różnica między tymi standardami sprowadza się do zamiany miejscami pary drugiej i trzeciej, co ma znaczenie przy krzyżowym łączeniu urządzeń.

Ograniczenie zasięgu skrętki UTP do 100 metrów nie jest arbitralne – wynika wprost z właściwości fizycznych kabla i wymogów standardu. Tłumienie sygnału w skrętce rośnie wraz z częstotliwością i długością kabla, a dla częstotliwości stosowanych w 10BASE-T (10 MHz) i 100BASE-TX (100 MHz) właśnie przy 100 metrach osiąga granicę dopuszczalną przez standard. Sygnał symetryczny (różnicowy), w którym oba przewody pary przenoszą tę samą informację w przeciwfazie, zapewnia lepszą odporność na zakłócenia niż sygnał niesymetryczny.

Kategoria okablowania ma kluczowe znaczenie dla osiąganej przepustowości – kategoria 3 była wystarczająca dla 10BASE-T, podczas gdy kategoria 5 była niezbędna dla 100BASE-TX. Mimo ograniczonego zasięgu pojedynczego odcinka, skrętka UTP zdominowała rynek ze względu na niski koszt i łatwość instalacji. W praktyce stosowanie hubów i przełączników pozwala na budowanie rozległych sieci przekraczających limit pojedynczego odcinka.

Ewolucja topologii Ethernetu od szyny koncentrycznej do gwiazdy stanowi jeden z najważniejszych procesów w historii sieci lokalnych. Każdy kolejny standard wnosił istotne ulepszenia – 10BASE5 oferował duży zasięg i niezawodność, 10BASE2 przyniósł niski koszt i prostotę instalacji, a 10BASE-T wprowadził topologię gwiazdy, która zdominowała sieci na kolejne trzydzieści lat. Zmiana ta nie była jedynie kosmetyczna – oznaczała fundamentalną przebudowę sposobu myślenia o projektowaniu sieci.

W topologii gwiazdy każda stacja jest podłączona dedykowanym kablem do urządzenia centralnego, którym początkowo był hub, a później przełącznik. Awaria pojedynczego kabla lub karty sieciowej dotyka tylko jednej stacji, a nie całego segmentu, co radykalnie poprawia niezawodność. Urządzenie centralne stało się dogodnym punktem do diagnostyki i zarządzania siecią, co było niemożliwe w przypadku rozproszonej szyny koncentrycznej.

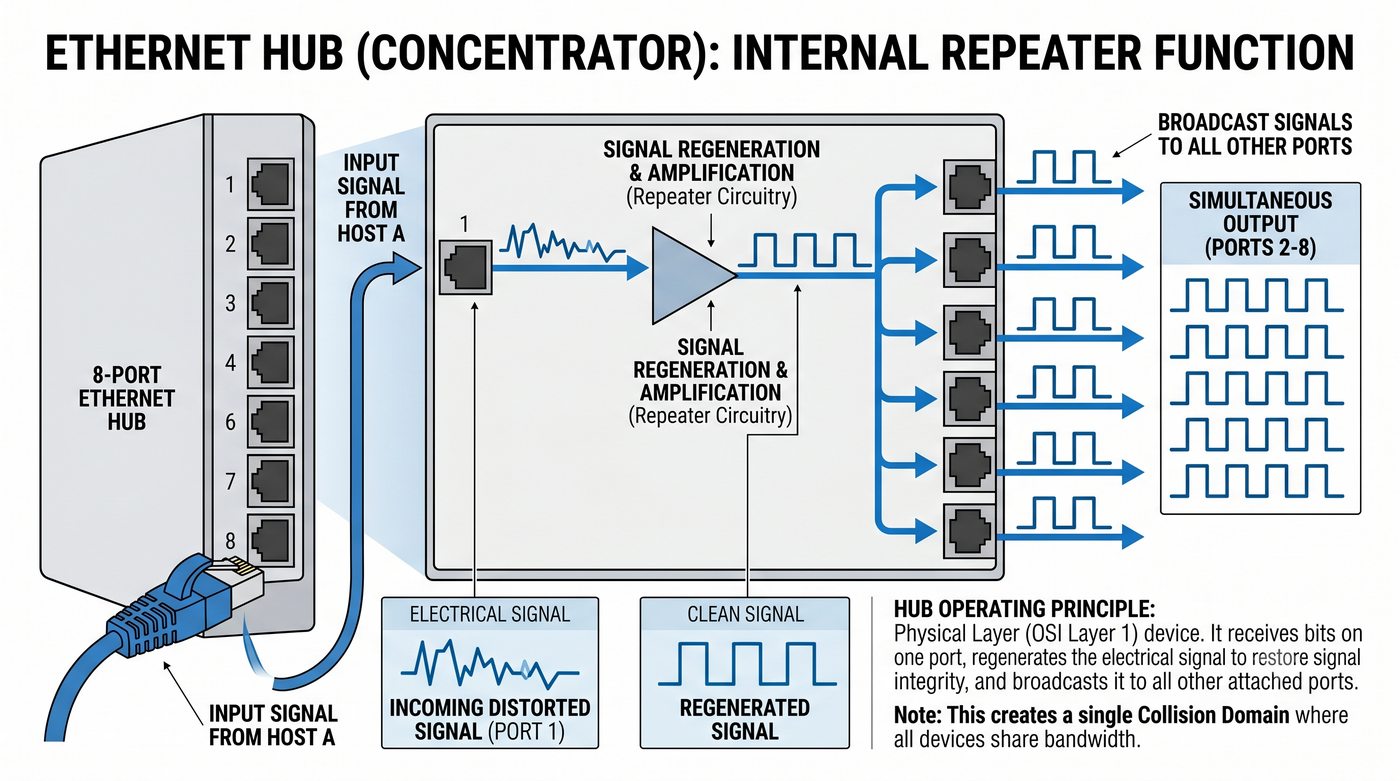

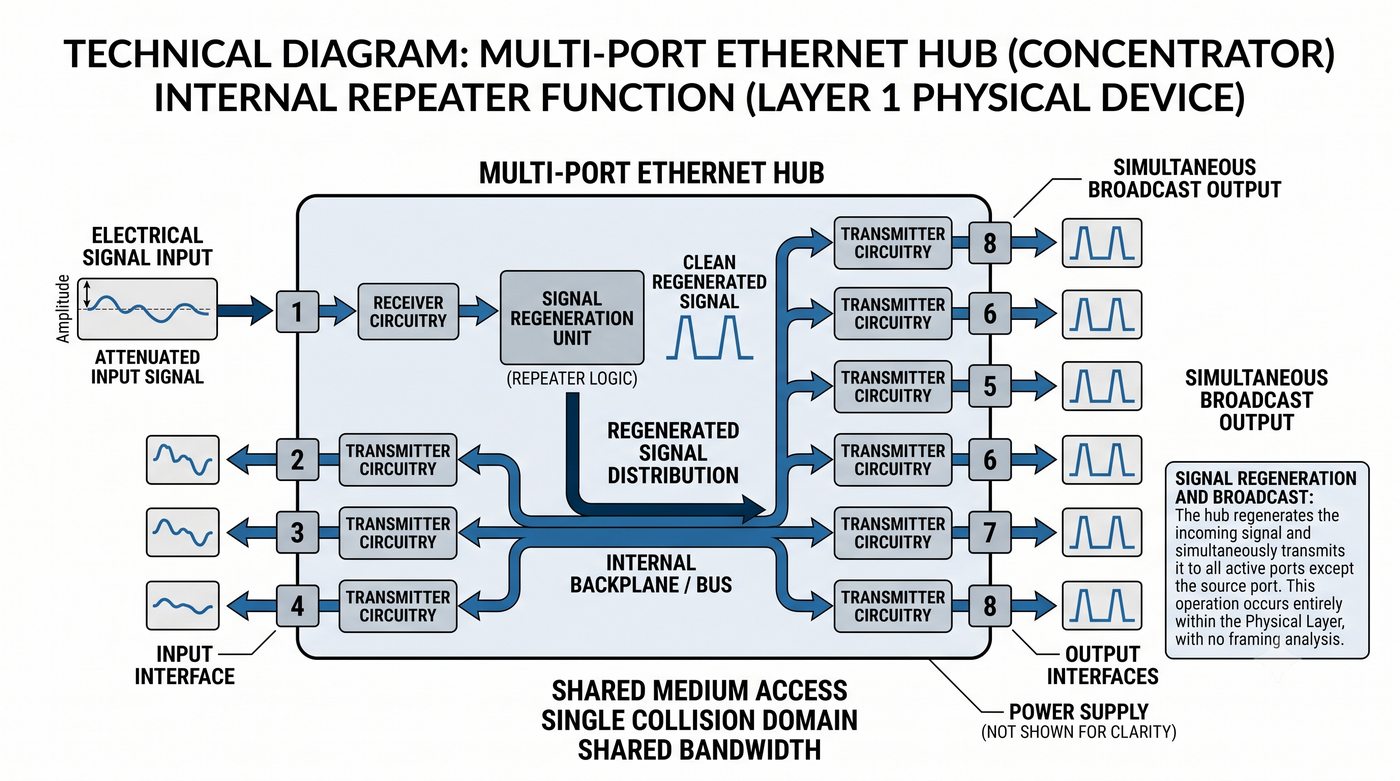

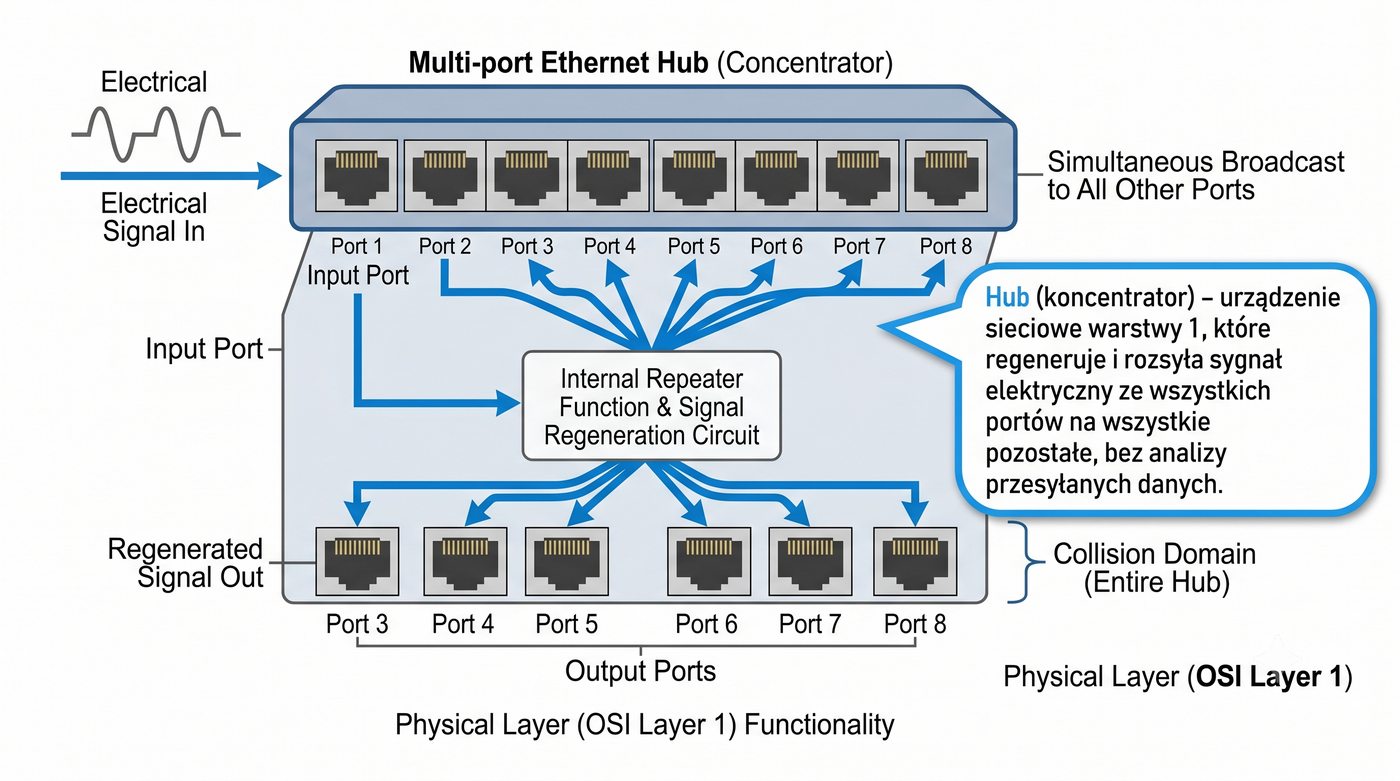

Koncentrator, zwany potocznie hubem, jest najprostszym aktywnym urządzeniem sieciowym, jakie można spotkać w infrastrukturze Ethernet. Jego zadanie sprowadza się do regeneracji i powielania sygnału elektrycznego – sygnał odebrany na dowolnym porcie jest wzmacniany i przesyłany na wszystkie pozostałe porty bez żadnej analizy zawartości. Hub działa wyłącznie w warstwie fizycznej modelu OSI, co oznacza, że nie ma świadomości istnienia ramek, adresów MAC ani żadnych struktur danych wyższego poziomu.

Z technicznego punktu widzenia hub jest wieloportowym repeaterem – każdy port zawiera układ nadawczo-odbiorczy zdolny do regeneracji sygnału. Regeneracja obejmuje przywrócenie odpowiedniego poziomu napięcia, korektę kształtu impulsów oraz odtworzenie synchronizacji czasowej. Hub nie podejmuje żadnych decyzji – nie wie, co przesyła, i nie rozróżnia poszczególnych stacji, działa jak elektryczne rozwidlenie sygnału.

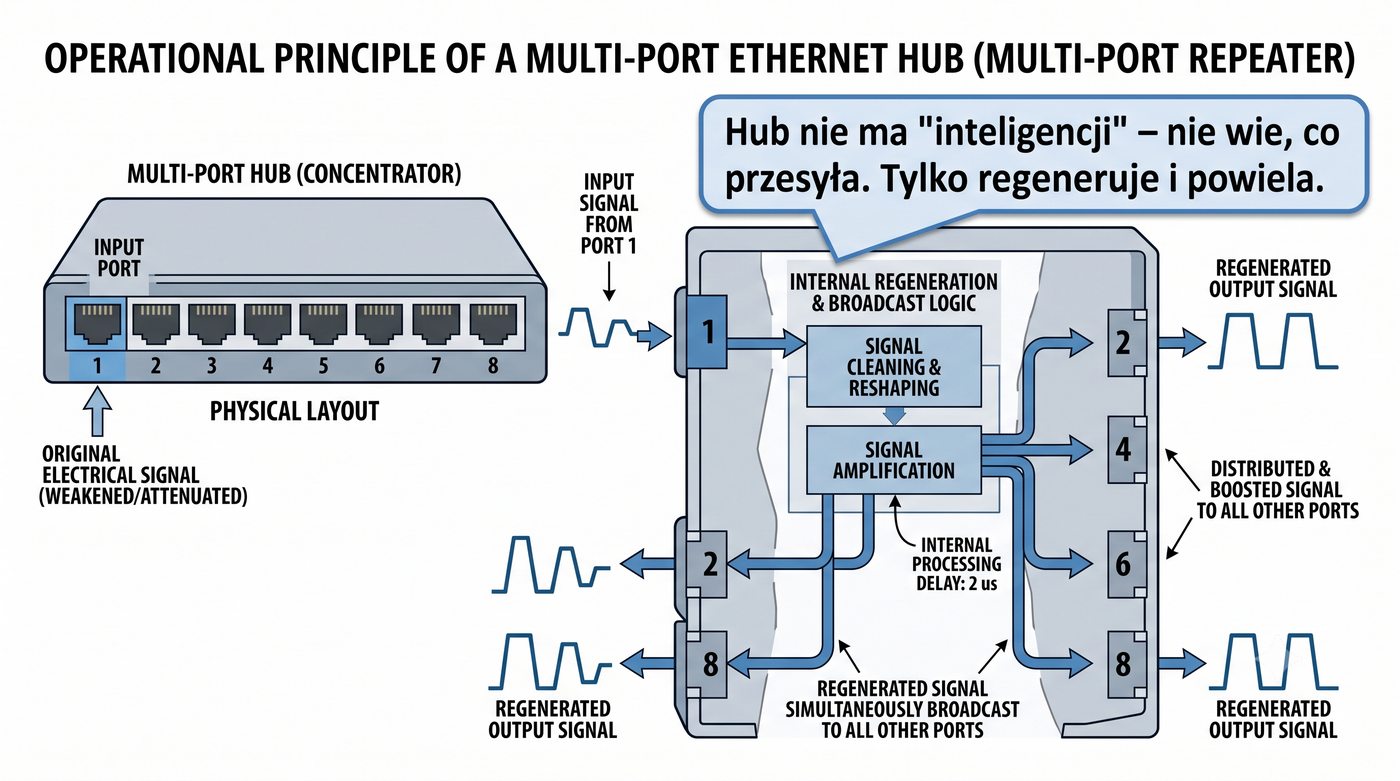

Zasada działania huba jako repeatera wieloportowego jest pozornie banalna, ale ma daleko idące konsekwencje dla wydajności i bezpieczeństwa sieci. Gdy stacja podłączona do portu pierwszego nadaje ramkę, hub regeneruje sygnał i wysyła go na wszystkie pozostałe porty – drugi, trzeci, czwarty i tak dalej. Oznacza to, że każda transmisja jest słyszalna przez wszystkie stacje w sieci, niezależnie od tego, czy ramka jest do nich adresowana, czy nie.

Opóźnienie wprowadzane przez hub wynosi zazwyczaj od jednej do dwóch mikrosekund, co przy kaskadowym łączeniu wielu hubów może się kumulować. Każdy hub dodaje własne opóźnienie propagacyjne, co w połączeniu z czasem propagacji w kablu ogranicza maksymalną średnicę sieci. Mimo tych ograniczeń huby były niezwykle popularne w latach dziewięćdziesiątych ze względu na niską cenę i prostotę – nie wymagały konfiguracji i działały od razu po podłączeniu zasilania.

Umiejscowienie huba w modelu OSI w warstwie fizycznej, a przełącznika w warstwie łącza danych, to nie tylko abstrakcyjna klasyfikacja, ale odzwierciedlenie fundamentalnych różnic w sposobie działania tych urządzeń. Hub operuje na poziomie bitów i sygnałów elektrycznych – nie ma dostępu do struktury ramki, nie widzi adresów MAC ani nie rozróżnia poszczególnych strumieni danych. Jego działanie jest czysto fizyczne: wzmacnia to, co otrzyma, i przekazuje dalej.

Przełącznik natomiast odbiera całą ramkę do bufora, analizuje jej nagłówek, odczytuje docelowy adres MAC i podejmuje decyzję, na który port przekazać ramkę. Ta różnica – możliwość podejmowania decyzji – sprawia, że przełącznik jest urządzeniem warstwy drugiej, podczas gdy hub pozostaje w warstwie pierwszej. Zrozumienie tej różnicy jest kluczowe dla właściwego projektowania sieci i diagnostyki problemów.

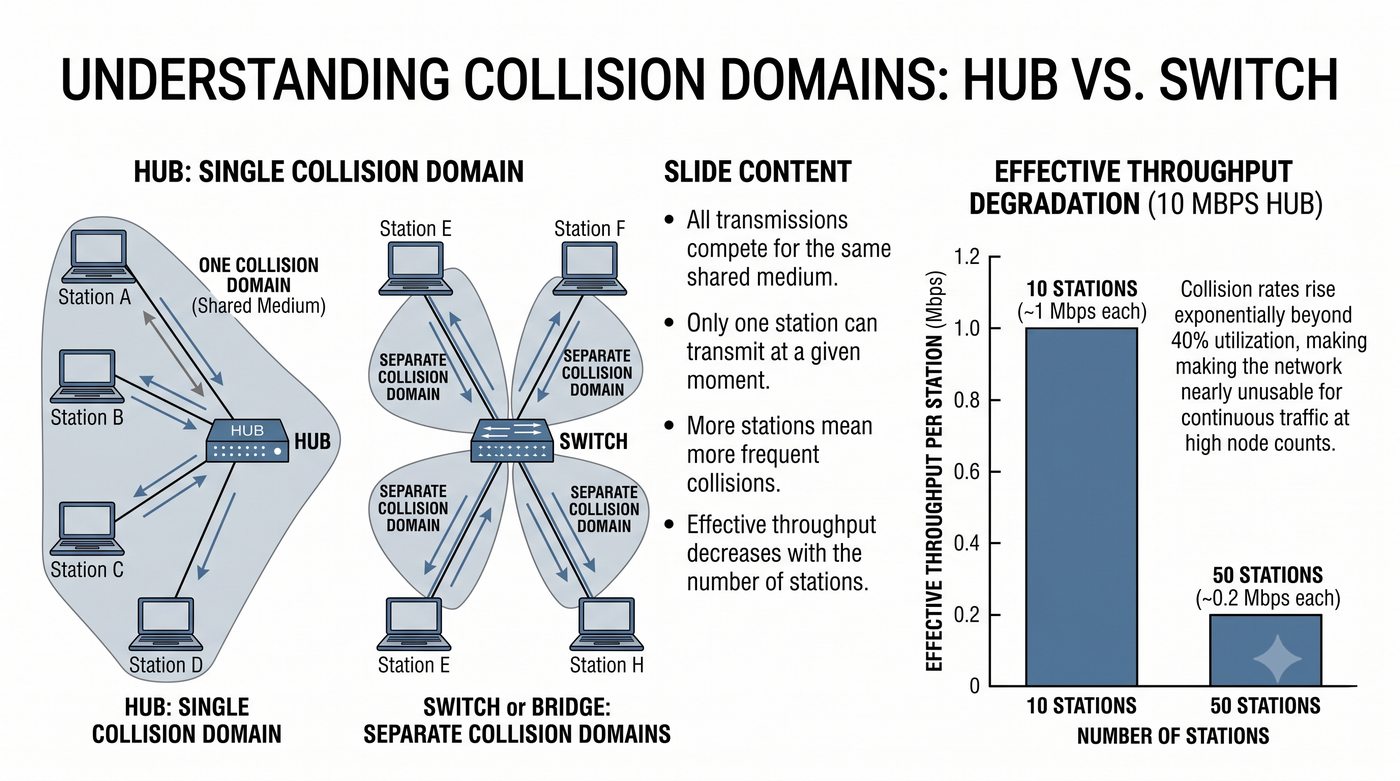

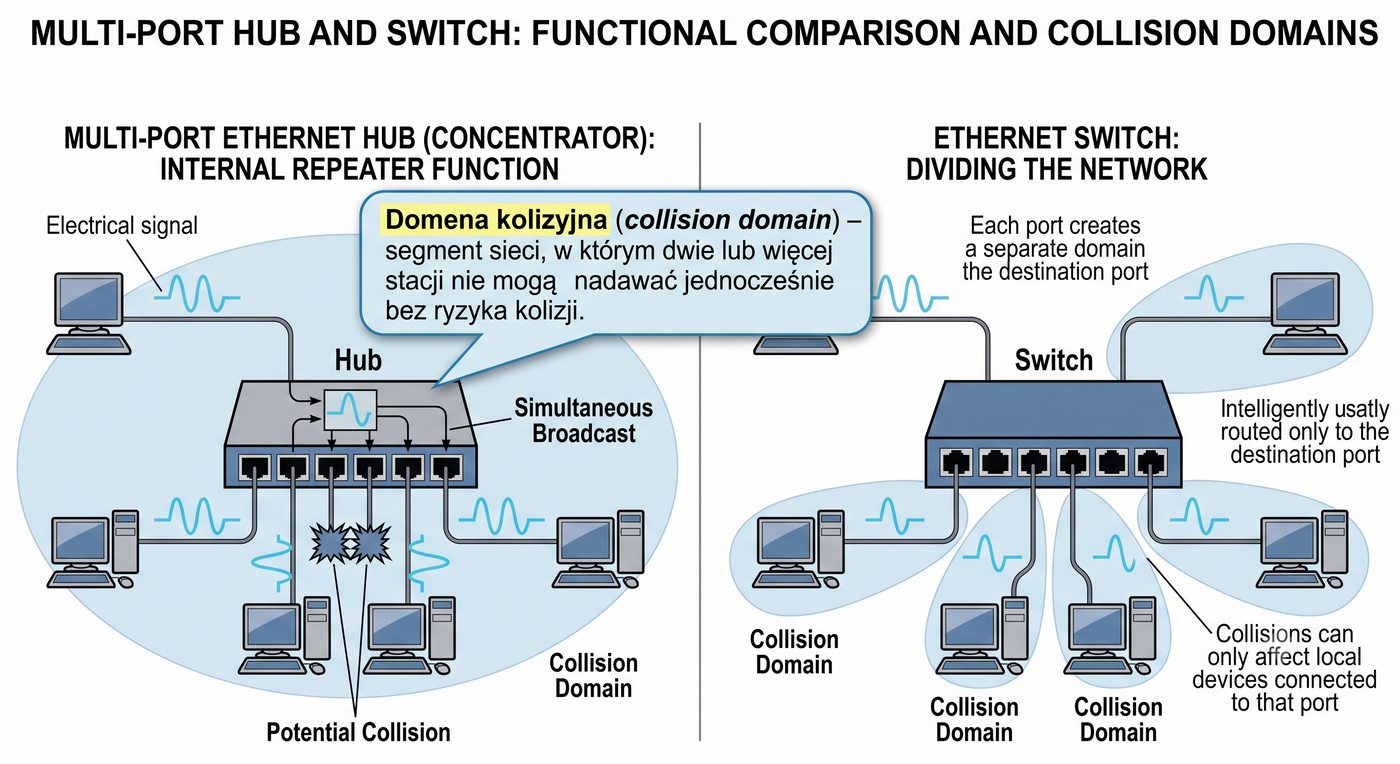

Pojęcie domeny kolizyjnej jest jednym z najważniejszych terminów, które należy zrozumieć, analizując działanie sieci z hubem. Domena kolizyjna to zbiór wszystkich urządzeń, których transmisje mogą ze sobą kolidować – w przypadku huba są to wszystkie stacje podłączone do wszystkich jego portów, a także same porty huba. Oznacza to, że jeśli w danym momencie transmituje jakakolwiek stacja, żadna inna nie może tego robić jednocześnie bez ryzyka kolizji.

Wielkość domeny kolizyjnej ma bezpośredni wpływ na wydajność sieci – im więcej urządzeń znajduje się w jednej domenie, tym większe prawdopodobieństwo kolizji przy intensywnym ruchu. W przypadku kaskadowego łączenia hubów wszystkie one tworzą jedną wspólną domenę kolizyjną, niezależnie od liczby portów. To właśnie ten problem – brak możliwości skalowania – był głównym powodem, dla którego mosty i przełączniki stały się niezbędne w rozwijających się sieciach.

Konsekwencje posiadania jednej domeny kolizyjnej w sieci z hubem są odczuwalne w praktyce już przy kilkunastu aktywnych stacjach. Wszystkie transmisje konkurują o to samo medium, co oznacza, że w danej chwili tylko jedna stacja może nadawać, a pozostałe muszą czekać na zwolnienie medium. Nawet jeśli stacja chce wysłać pojedynczą ramkę do jednego odbiorcy, cała reszta sieci musi wstrzymać swoje transmisje na czas trwania tej transmisji.

W miarę wzrostu liczby stacji prawdopodobieństwo kolizji rośnie nie liniowo, ale wykładniczo, ponieważ każda stacja transmitująca zwiększa ryzyko, że inna również rozpocznie nadawanie w tym samym czasie. Rzeczywista przepustowość przypadająca na jedną stację spada drastycznie wraz ze wzrostem liczby aktywnych węzłów. W praktyce oznacza to, że sieć z hubem staje się nieefektywna przy więcej niż kilkunastu intensywnie komunikujących się stacjach.

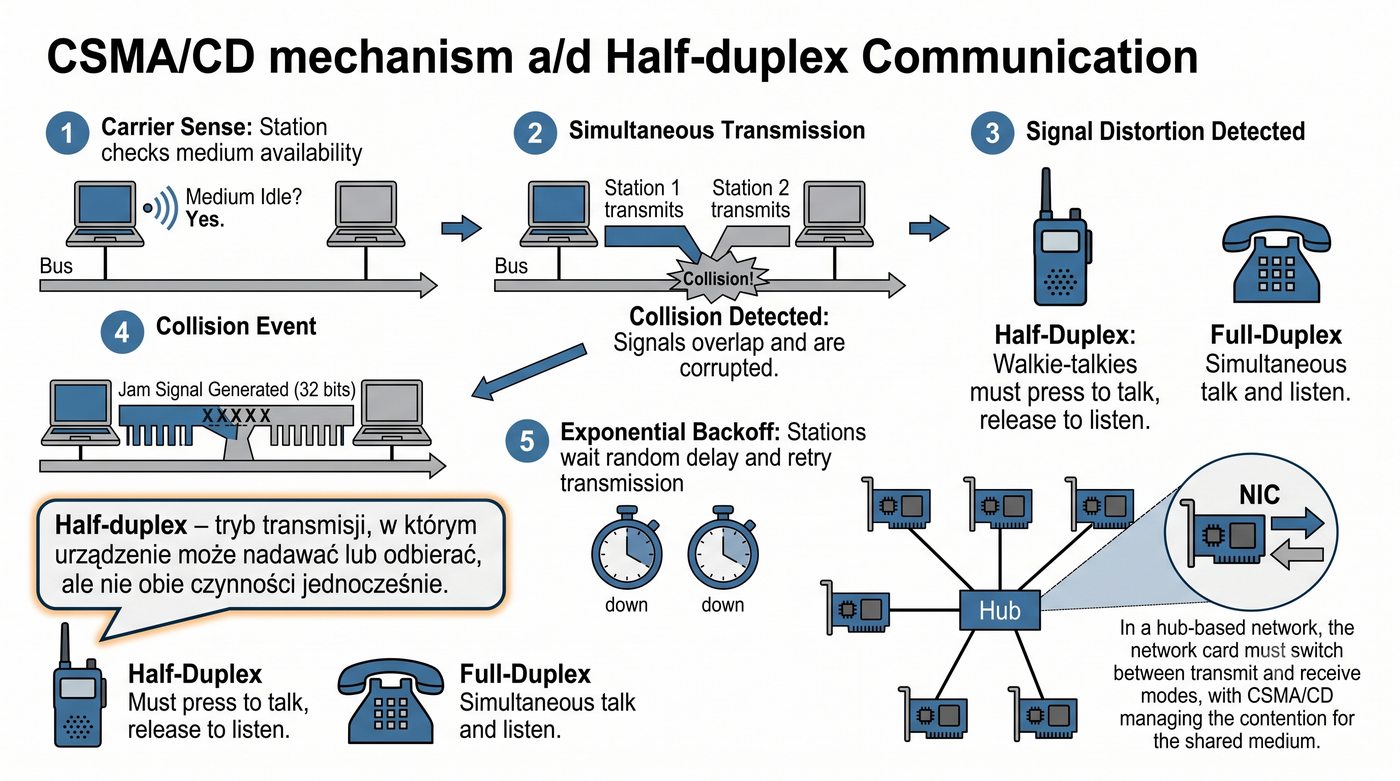

Tryb half-duplex, w którym pracują stacje podłączone do huba, stanowi kolejne istotne ograniczenie wydajności sieci współdzielonej. W przeciwieństwie do nowoczesnych sieci przełączanych, gdzie możliwa jest jednoczesna transmisja i odbiór (full-duplex), w sieci z hubem karta sieciowa musi przełączać się między trybem nadawania a trybem odbioru. Kolizja jest właśnie sytuacją, w której stacja próbuje nadawać w trakcie odbioru sygnału od innej stacji lub odwrotnie.

Tryb half-duplex jest często porównywany do krótkofalówki, w której tylko jedna osoba może mówić naraz, podczas gdy full-duplex przypomina rozmowę telefoniczną umożliwiającą równoczesną wymianę zdań. W sieci Ethernet half-duplex wymusza stosowanie protokołu CSMA/CD, który dodatkowo obniża efektywną przepustowość z powodu narzutu na wykrywanie kolizji i retransmisje. Eliminacja half-duplex była jednym z kluczowych argumentów przemawiających za przejściem na przełączniki.

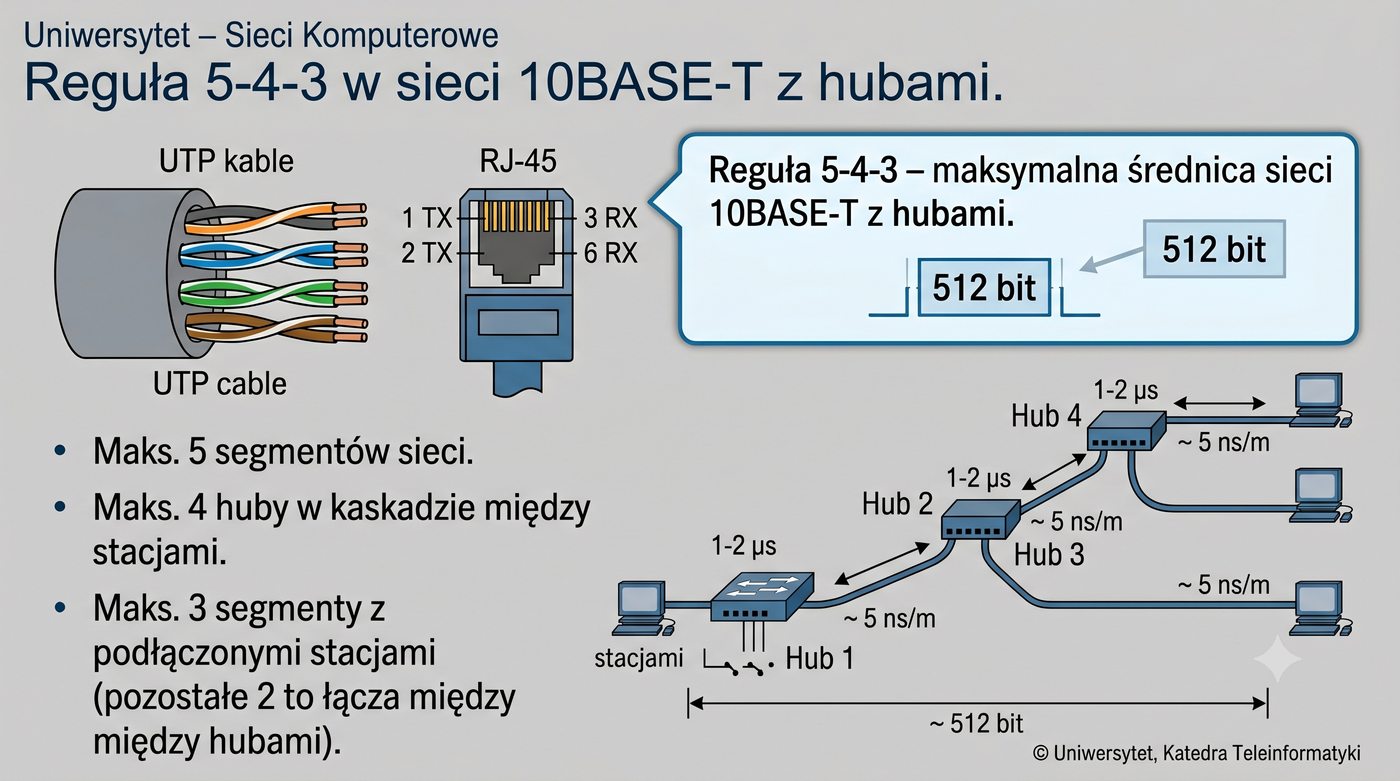

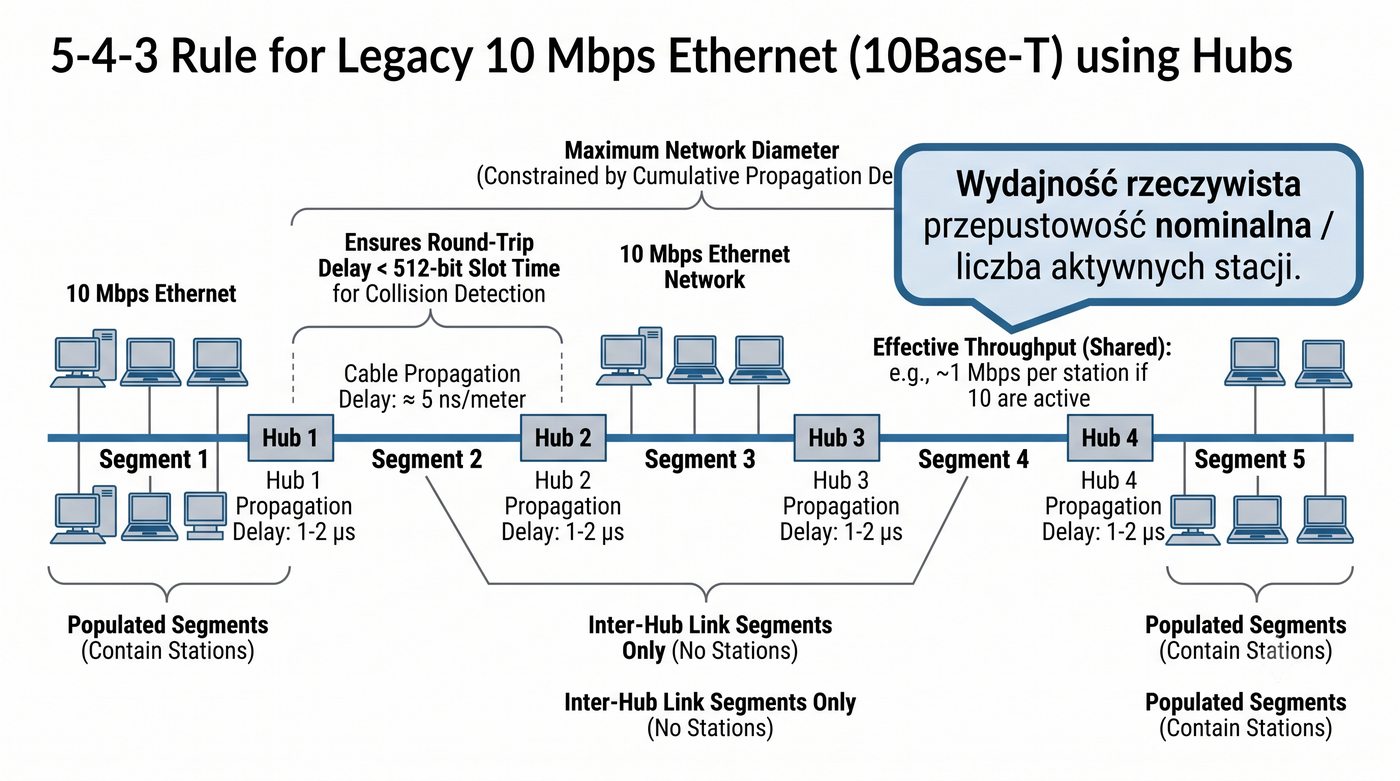

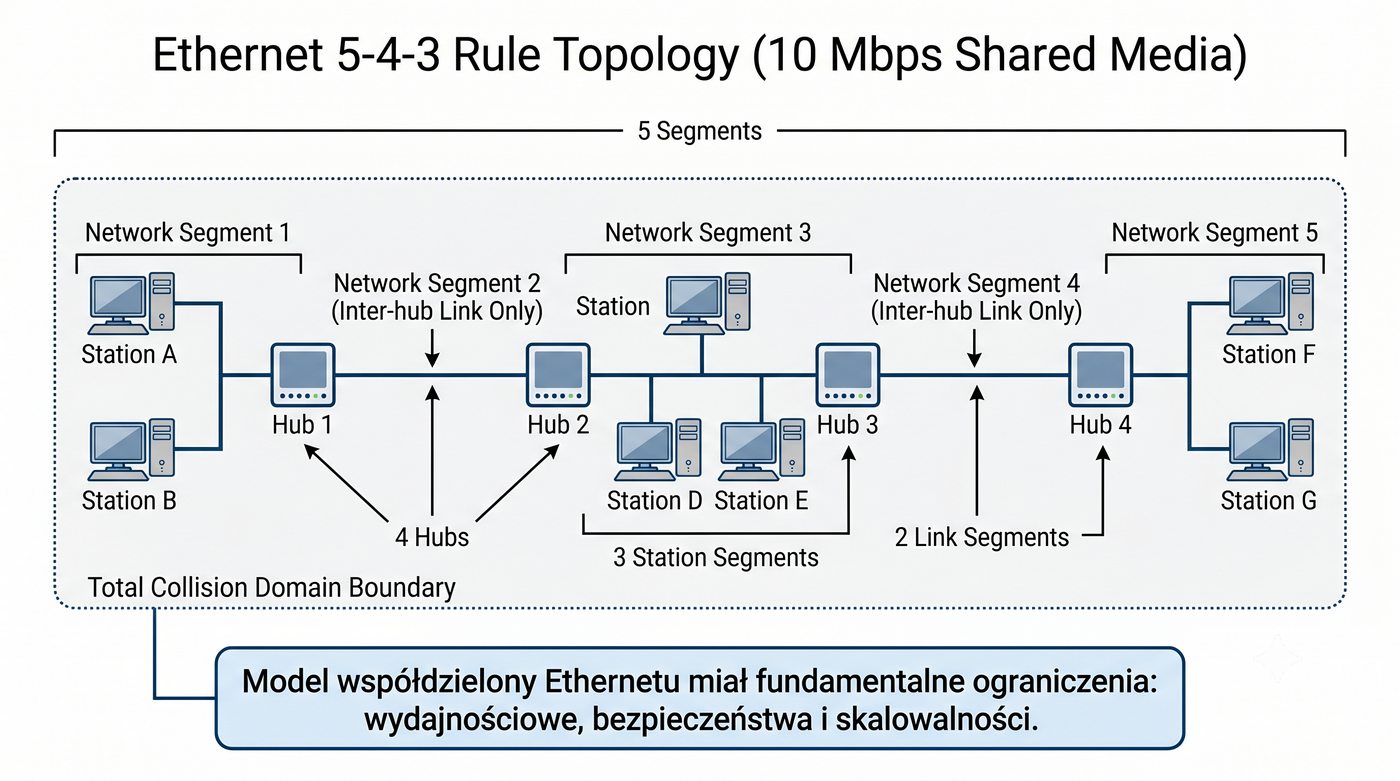

Reguła 5-4-3 jest praktycznym wyrazem teoretycznych ograniczeń narzucanych przez mechanizm CSMA/CD i czas propagacji sygnału w sieci Ethernet. Maksymalnie pięć segmentów sieci może być połączonych za pomocą czterech hubów, przy czym tylko trzy z tych segmentów mogą zawierać podłączone stacje końcowe. Pozostałe dwa segmenty pełnią wyłącznie rolę łączy między hubami, co oznacza, że służą jedynie do transportu sygnału między koncentratorami.

Ograniczenie to wynika z konieczności zachowania slot time wynoszącego 512 bitów – sygnał kolizji musi zdążyć powrócić do nadawcy, zanim ten zakończy nadawanie minimalnej ramki. Każdy hub wprowadza własne opóźnienie, a każdy odcinek kabla dodaje czas propagacji, dlatego suma tych opóźnień nie może przekroczyć wyznaczonej granicy. Reguła 5-4-3 dotyczyła sieci 10BASE-T, a dla szybszych standardów, takich jak 100BASE-T, zasady te uległy dalszemu zaostrzeniu.

Reguła kciuka dotycząca wydajności sieci z hubem jest prostym, ale skutecznym narzędziem do szacowania przepustowości w sieciach współdzielonych. Zakładając ciągłą transmisję wszystkich stacji, przepustowość przypadająca na jedną stację wynosi mniej więcej przepustowość nominalną podzieloną przez liczbę aktywnych stacji. Dla sieci 10 Mbps z dziesięcioma stacjami daje to około 1 Mbps na stację, ale w praktyce wartość ta jest jeszcze niższa ze względu na narzut protokołu CSMA/CD.

W rzeczywistych sieciach ruch ma charakter impulsowy – stacje transmitują dane w krótkich seriach, a następnie przez dłuższy czas pozostają nieaktywne. Dlatego w sieciach z niewielkim obciążeniem użytkownicy mogą nie odczuwać znaczącego spadku wydajności, nawet przy kilkudziesięciu stacjach. Problem pojawia się, gdy wiele stacji jednocześnie wymaga przepustowości, co w środowiskach biurowych i akademickich stawało się coraz częstsze.

Zjawisko deterministycznej degradacji wydajności jest jednym z najbardziej charakterystycznych i jednocześnie najbardziej problematycznych aspektów sieci Ethernet opartej na CSMA/CD. Przy niskim obciążeniu medium, gdy tylko sporadycznie dochodzi do transmisji, kolizje są rzadkie, a wydajność sieci pozostaje bliska nominalnej. Jednak po przekroczeniu pewnego progu obciążenia, który wynosi około 40-50% wykorzystania medium, liczba kolizji zaczyna rosnąć gwałtownie, a nie liniowo.

Przyczyną tego zjawiska jest fakt, że im więcej stacji transmituje, tym większe prawdopodobieństwo, że kolejna stacja rozpocznie nadawanie w trakcie trwającej transmisji, co powoduje kolizję. Algorytm wykładniczego backoffu wprawdzie stabilizuje sieć, ale kosztem wydłużenia czasu oczekiwania na dostęp do medium. W praktyce oznacza to, że Ethernet z CSMA/CD osiąga praktyczne maksimum wydajności przy około 30-40% obciążenia, a powyżej tego progu przepustowość użyteczna gwałtownie spada.

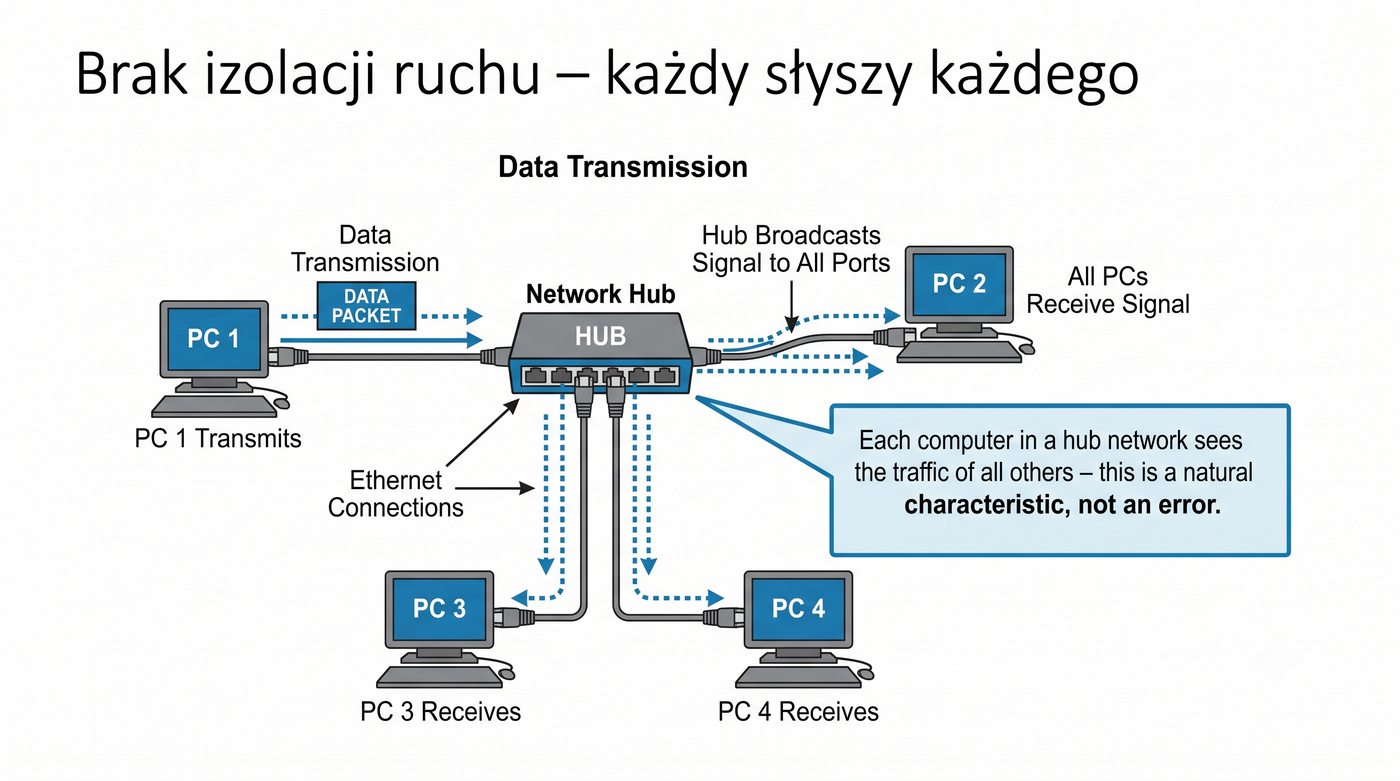

Brak izolacji ruchu w sieci z hubem jest cechą wynikającą bezpośrednio z natury współdzielonego medium, a nie błędem konstrukcyjnym czy przeoczeniem projektantów. W sieci opartej na koncentratorze każda ramka wysłana przez dowolną stację jest fizycznie transmitowana na wszystkie porty huba, a tym samym dociera do wszystkich podłączonych urządzeń. Karta sieciowa w trybie normalnym odrzuca ramki nieadresowane do niej na podstawie docelowego adresu MAC, ale sama ramka fizycznie dociera do karty i może być przechwycona.

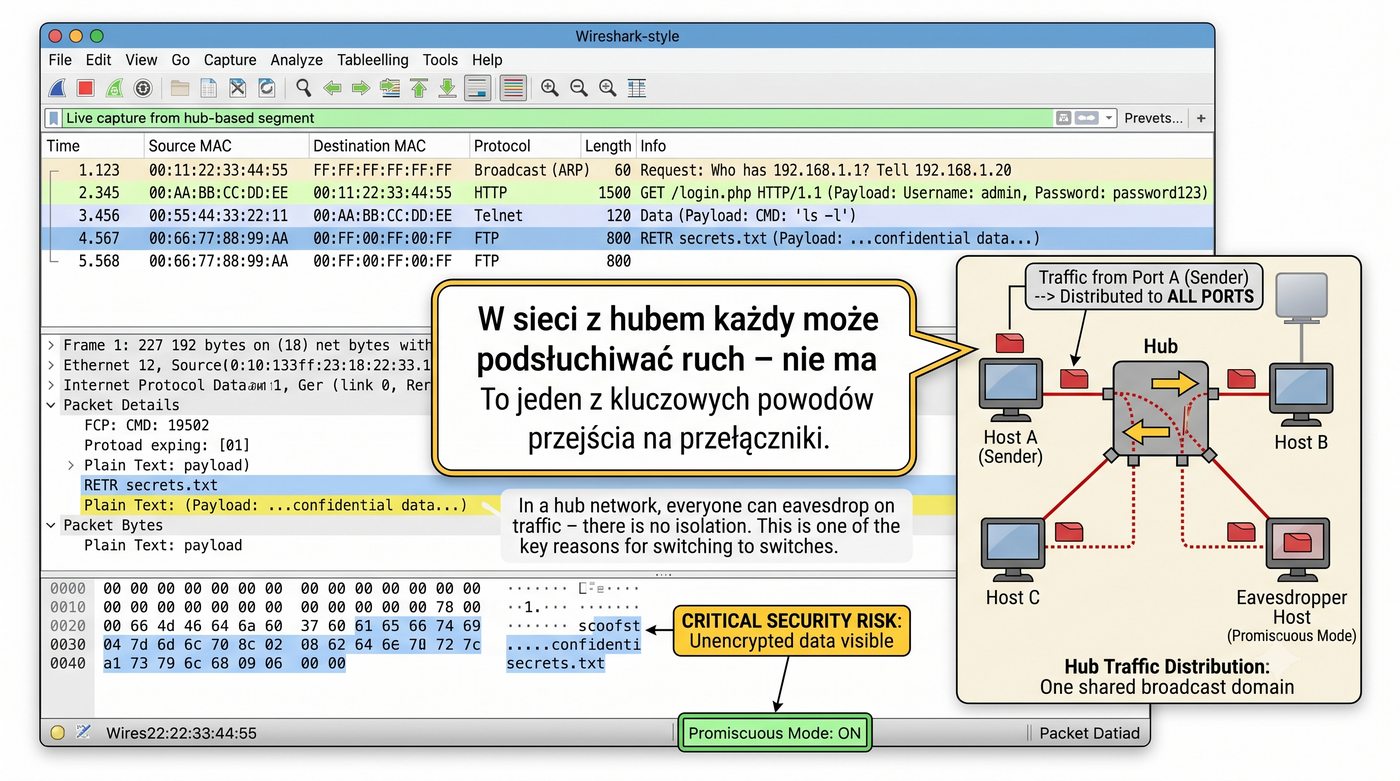

Tryb promiscuous, w którym karta sieciowa przechwytuje wszystkie ramki docierające do jej interfejsu, jest dostępny w zasadzie w każdej karcie sieciowej i może być włączony programowo. W sieci z hubem oznacza to, że każdy użytkownik może bez przeszkód przechwytywać ruch wszystkich innych użytkowników w tym samym segmencie. Ta cecha, choć użyteczna do diagnostyki sieci, stanowiła poważne zagrożenie bezpieczeństwa i była jednym z głównych powodów migracji do sieci przełączanych.

Zagrożenie bezpieczeństwa związane z możliwością podsłuchiwania ruchu w sieci z hubem było przez długi czas bagatelizowane, ale z perspektywy czasu stanowi jeden z najpoważniejszych mankamentów tej technologii. Narzędzia takie jak Wireshark, tcpdump czy Microsoft Network Monitor pozwalają na łatwe przechwytywanie i analizę ramek sieciowych, w tym zawartości przesyłanych danych. W latach dziewięćdziesiątych wiele protokołów, takich jak HTTP, FTP czy Telnet, przesyłało dane w postaci jawnego tekstu, co oznaczało, że hasła i poufne informacje mogły być łatwo przechwycone.

W środowisku akademickim, gdzie sieci często były współdzielone przez wielu użytkowników, problem ten był szczególnie dotkliwy. Każda osoba z podstawową wiedzą o sieciach i dostępem do narzędzi analitycznych mogła przechwytywać ruch innych użytkowników. Świadomość tego zagrożenia w połączeniu z rosnącymi wymaganiami dotyczącymi prywatności i bezpieczeństwa danych przyspieszyła migrację do sieci przełączanych, które zapewniają izolację ruchu między poszczególnymi portami.

Przykład obliczeniowy z dwudziestoma stacjami i zapotrzebowaniem 0,5 Mbps na stację ilustruje praktyczne konsekwencje współdzielenia medium w sieci Ethernet. Łączne zapotrzebowanie na przepustowość wynosi 10 Mbps, co teoretycznie mieści się w nominalnej przepustowości łącza. Jednak ze względu na mechanizm CSMA/CD i związane z nim kolizje rzeczywista przepustowość dostępna dla stacji jest znacznie niższa od nominalnej.

Przy dwudziestu stacjach aktywnie rywalizujących o medium straty spowodowane kolizjami i retransmisjami mogą sięgać 40-60% nominalnej przepustowości. Oznacza to, że każda stacja uzyskuje średnio od 0,2 do 0,3 Mbps zamiast oczekiwanych 0,5 Mbps, co w przypadku aplikacji wymagających stałego pasma może być niedopuszczalne. Przykład ten pokazuje, że nawet pozornie bezpieczne zapotrzebowanie na przepustowość może prowadzić do niedziałającej sieci.

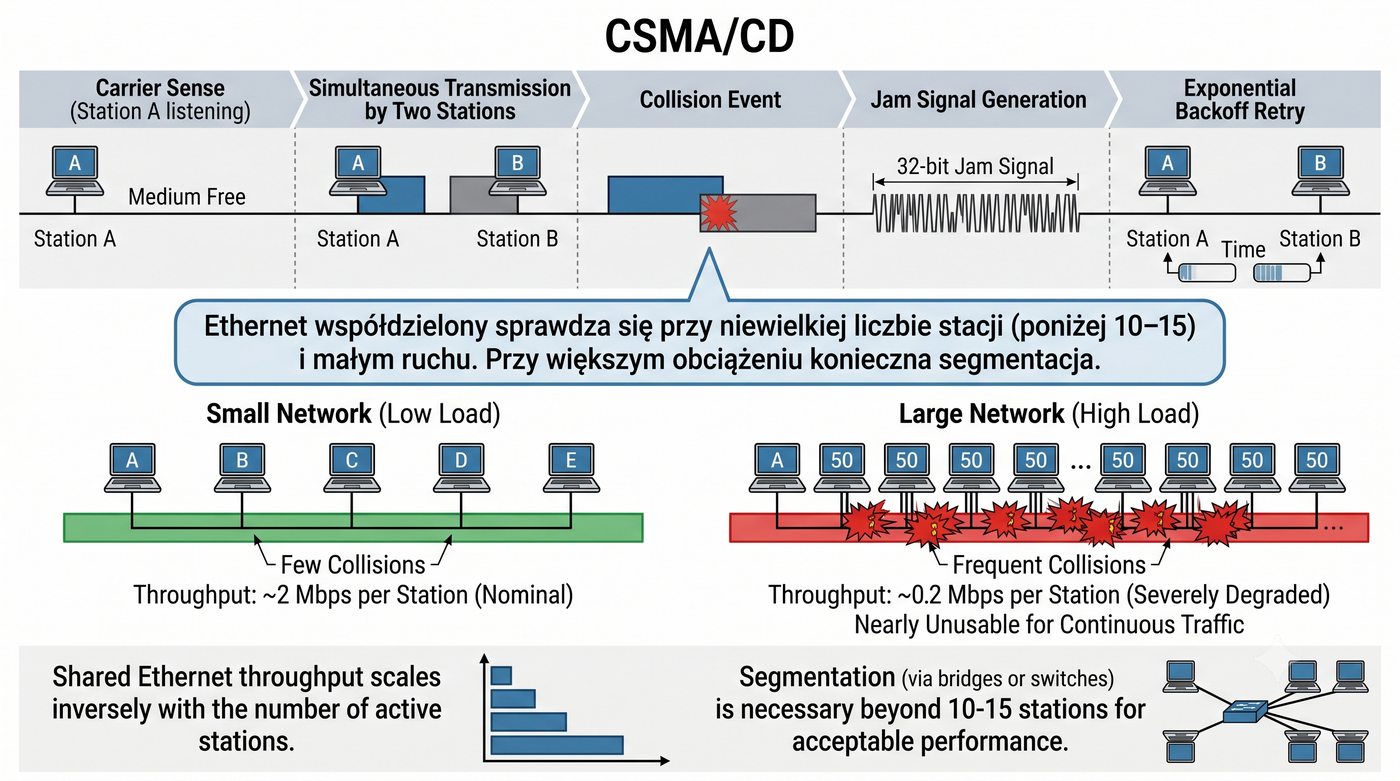

Porównanie sieci z pięcioma i pięćdziesięcioma stacjami unaocznia fundamentalną wadę Ethernetu współdzielonego – jego brak skalowalności. W małej sieci z pięcioma stacjami, gdzie każda uzyskuje około 2 Mbps, kolizje są rzadkie, a użytkownicy rzadko odczuwają spowolnienia. Sieć działa sprawnie nawet przy umiarkowanym obciążeniu, a algorytm CSMA/CD radzi sobie z arbitrażem bez znaczącego narzutu. To właśnie w takich niewielkich sieciach Ethernet zdobył swoją początkową popularność.

Sytuacja zmienia się radykalnie przy pięćdziesięciu stacjach, gdzie każda uzyskuje zaledwie około 0,2 Mbps, a kolizje stają się codziennością. Przy ciągłym ruchu wszystkich stacji sieć staje się praktycznie nieużyteczna, ponieważ większość czasu jest marnowana na wykrywanie kolizji i retransmisje. Wniosek z tego porównania jest jasny – Ethernet współdzielony sprawdza się jedynie przy niewielkiej liczbie stacji, a przy większym obciążeniu konieczna jest segmentacja domeny kolizyjnej za pomocą mostów lub przełączników.

Podsumowanie pięciu fundamentalnych ograniczeń modelu współdzielonego Ethernetu pokazuje, dlaczego technologia ta, mimo ogromnego sukcesu, musiała ewoluować w kierunku rozwiązań bardziej zaawansowanych. Deterministyczna degradacja wydajności oznacza, że sieć działa dobrze tylko do pewnego progu obciążenia, po przekroczeniu którego jej wydajność załamuje się gwałtownie. Brak izolacji ruchu sprawia, że bezpieczeństwo transmisji jest iluzoryczne, a każdy użytkownik w segmencie może podsłuchiwać ruch innych.

Ograniczenie do jednej transmisji naraz w całej domenie kolizyjnej jest być może najbardziej fundamentalnym ograniczeniem – nawet jeśli tylko dwie stacje chcą ze sobą rozmawiać, reszta sieci musi milczeć. Reguła 5-4-3 limituje fizyczny zasięg sieci, uniemożliwiając budowanie rozległych instalacji bez stosowania mostów. Konieczność pracy w half-duplex dodatkowo ogranicza przepustowość, ponieważ stacja nie może jednocześnie nadawać i odbierać.

Lata dziewięćdziesiąte ubiegłego wieku przyniosły gwałtowny wzrost liczby stacji w sieciach lokalnych, co sprawiło, że ograniczenia huba stały się nie do zaakceptowania w profesjonalnych środowiskach. Pojawienie się aplikacji klient-serwer, współdzielenia plików, drukowania sieciowego i poczty elektronicznej spowodowało, że sieć przestała być luksusem, a stała się niezbędnym narzędziem pracy. W firmach i uczelniach liczba komputerów w jednej sieci sięgała setek, co przy hubie oznaczało katastrofalną wydajność.

Potrzeba urządzenia, które podzieliłoby sieć na mniejsze, niezależne segmenty, stawała się coraz bardziej paląca. Idealne urządzenie powinno izolować ruch między segmentami, przepuszczając tylko te ramki, które rzeczywiście muszą zostać przekazane do innego segmentu. Takim urządzeniem okazał się most, który stał się bezpośrednim prekursorem nowoczesnych przełączników Ethernet.

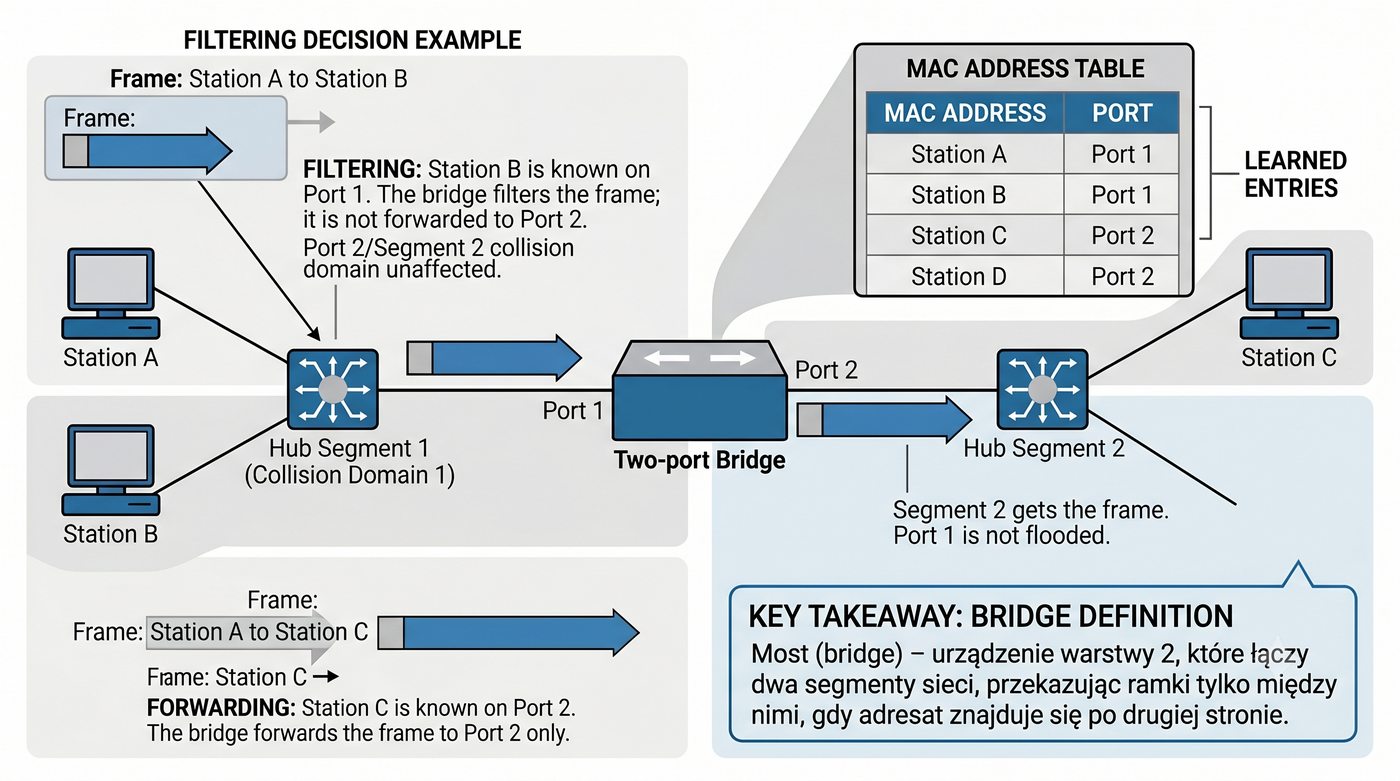

Most (bridge) był pierwszym urządzeniem, które wprowadziło do sieci Ethernet element inteligencji, działając w warstwie łącza danych modelu OSI. W przeciwieństwie do huba, który bezrefleksyjnie powielał sygnał na wszystkie porty, most analizował adresy MAC, uczył się ich lokalizacji i podejmował decyzje o przekazywaniu ramek. Most transparentny zdefiniowany w standardzie IEEE 802.1D potrafił zbudować tablicę adresów MAC poprzez analizę ruchu przechodzącego przez jego porty.

Dzięki temu most dzielił domenę kolizyjną na dwie odrębne części – ramka była przekazywana między segmentami tylko wtedy, gdy adresat faktycznie znajdował się po drugiej stronie. W przeciwnym razie most odrzucał ramkę, co redukowało niepotrzebny ruch w segmencie docelowym. To właśnie most, choć początkowo drogi i ograniczony do dwóch portów, zapoczątkował rewolucję, która doprowadziła do powstania wieloportowych przełączników.

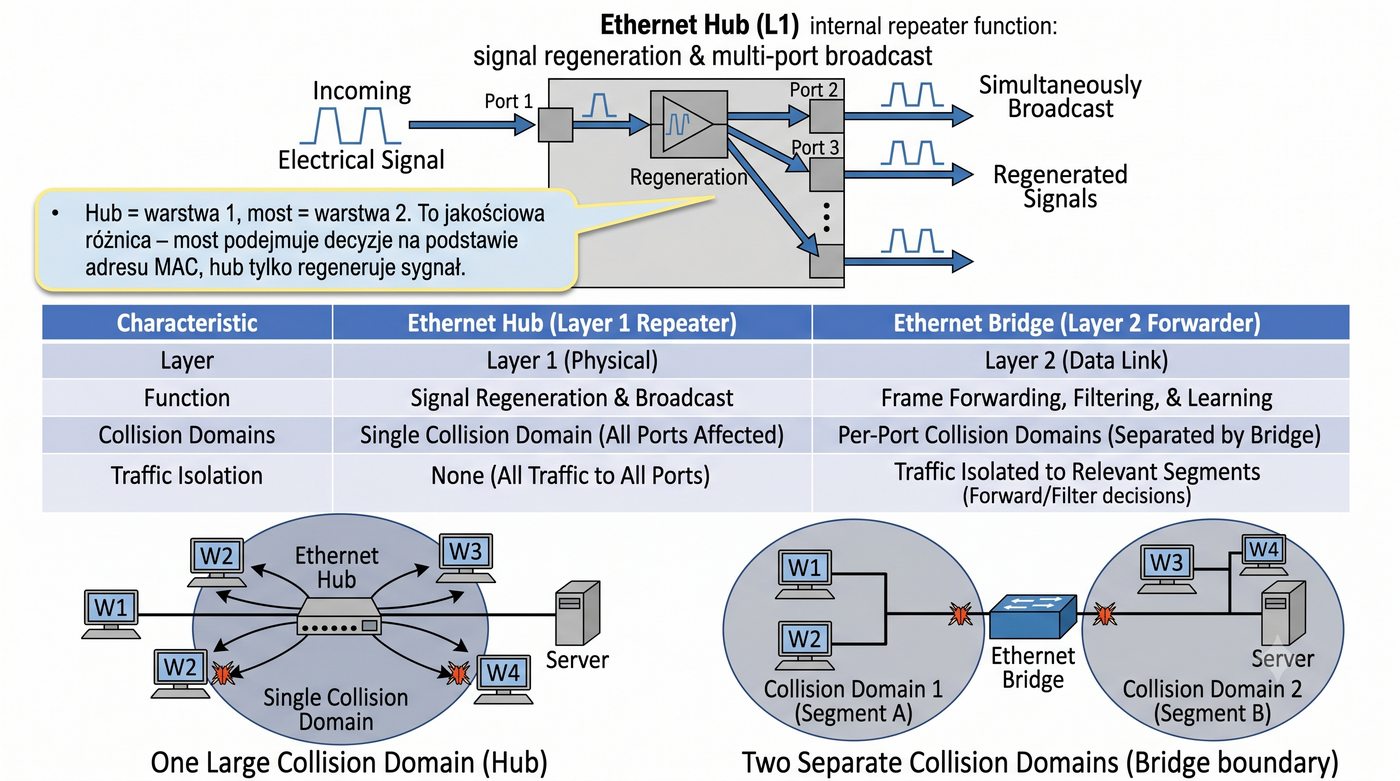

Porównanie huba i mosta unaocznia jakościową różnicę między urządzeniami warstwy fizycznej a urządzeniami warstwy łącza danych. Hub działa jak prosty wzmacniacz – nie podejmuje żadnych decyzji, nie analizuje przesyłanych danych, nie rozróżnia poszczególnych stacji. Z punktu widzenia sieci hub jest przezroczysty i głupi – wszystkie porty należą do jednej domeny kolizyjnej, a każda transmisja jest widoczna dla wszystkich.

Most natomiast jest urządzeniem aktywnym, które uczy się struktury sieci i podejmuje świadome decyzje o przekazywaniu ramek. Każdy port mosta stanowi osobną domenę kolizyjną, co oznacza, że kolizja w jednym segmencie nie wpływa na transmisje w drugim. Izolacja ruchu zapewniana przez most była przełomem, który otworzył drogę do budowania skalowalnych i bezpiecznych sieci Ethernet.

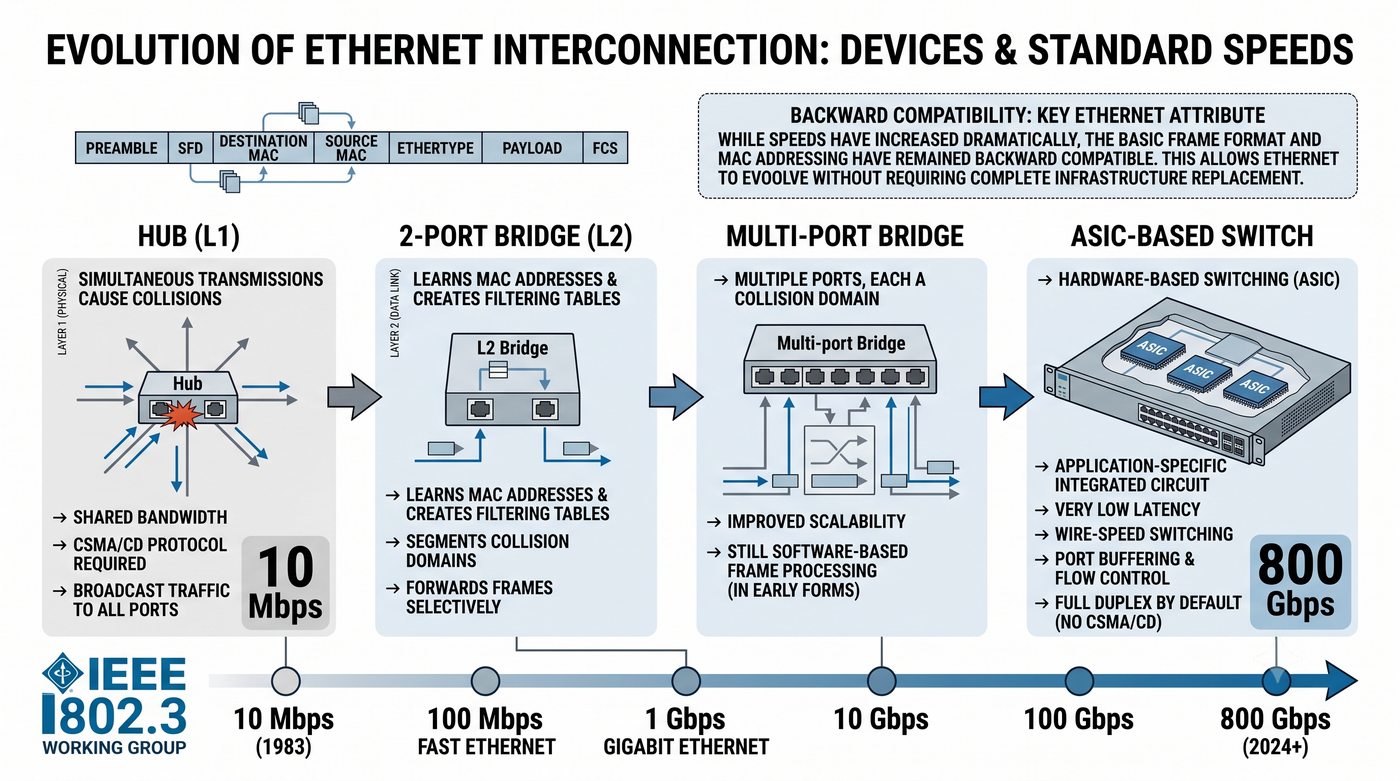

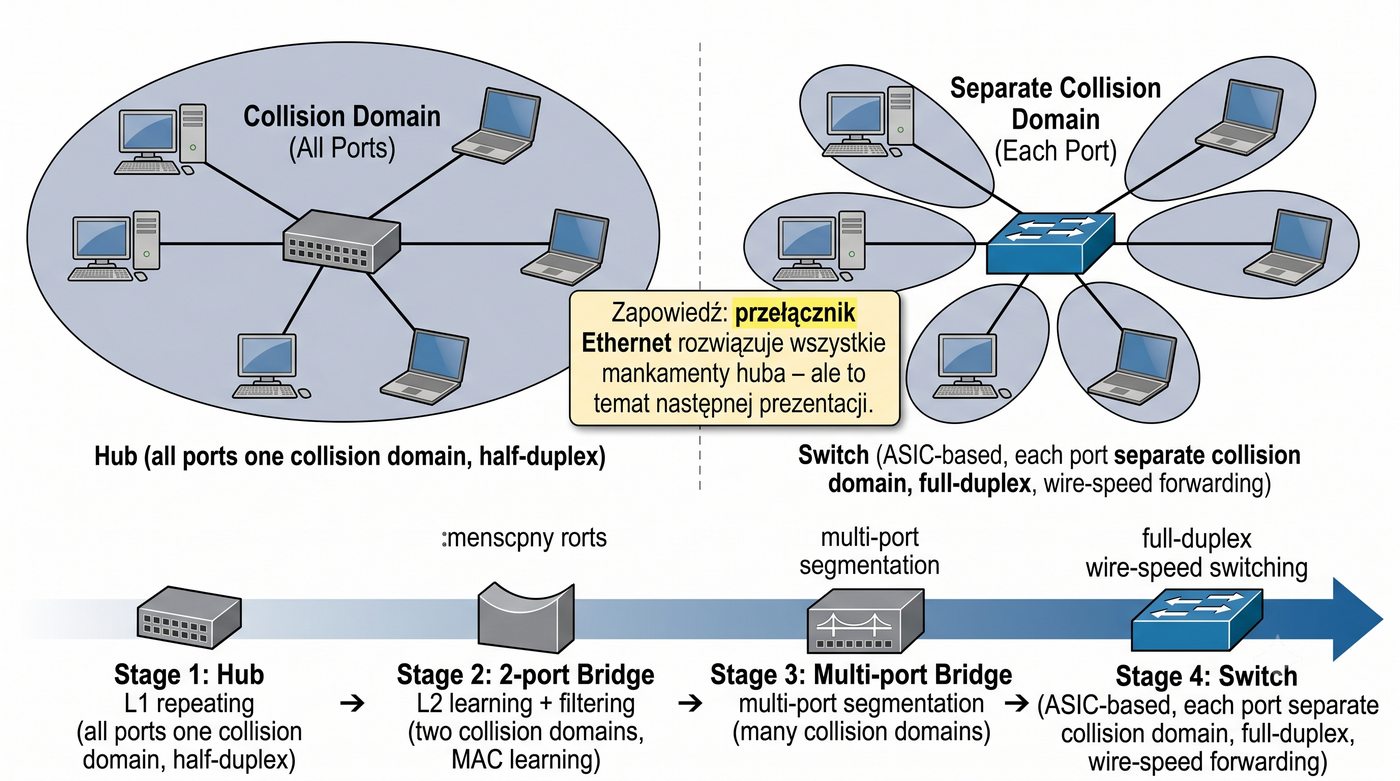

Ewolucja od dwuportowego mosta do nowoczesnego przełącznika Ethernet była naturalnym kierunkiem rozwoju technologii sieciowych. Most dwuportowy, choć skuteczny w segmentacji domeny kolizyjnej, był niewystarczający w sieciach liczących dziesiątki lub setki stacji – wymagał stosowania wielu mostów i skomplikowanej topologii. Rozwiązaniem okazał się most wieloportowy, który z czasem zintegrowano w pojedynczym chipie ASIC, tworząc przełącznik.

Przełącznik, będący w istocie mostem wieloportowym, przyniósł rewolucyjną zmianę – każdy port stanowi osobną domenę kolizyjną, a praca w trybie full-duplex eliminuje potrzebę stosowania CSMA/CD. Przełącznik potrafi jednocześnie transmituwać wiele ramek między różnymi parami portów, co radykalnie zwiększa całkowitą przepustowość sieci. Temat przełączników zostanie szczegółowo omówiony w kolejnej prezentacji, która pokaże, jak wiele problemów huba zostało rozwiązanych.

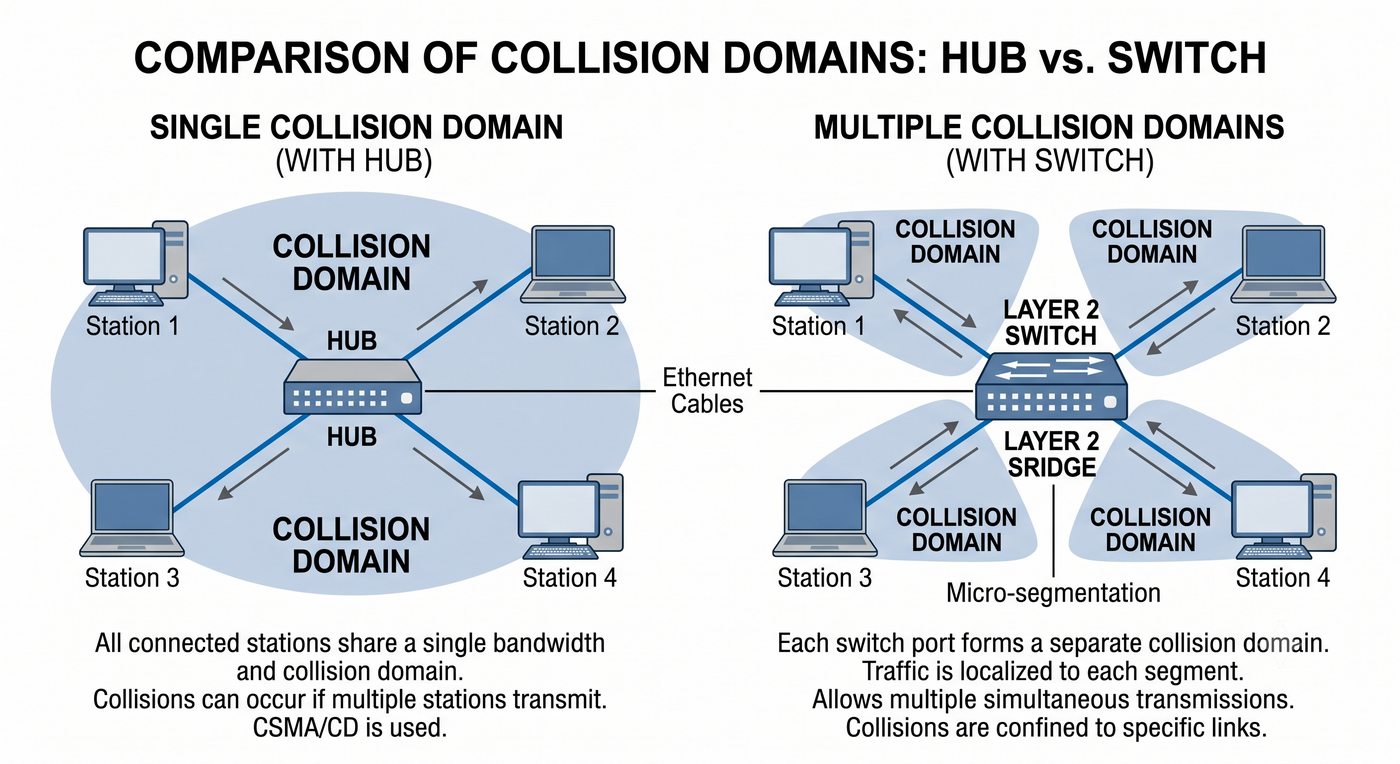

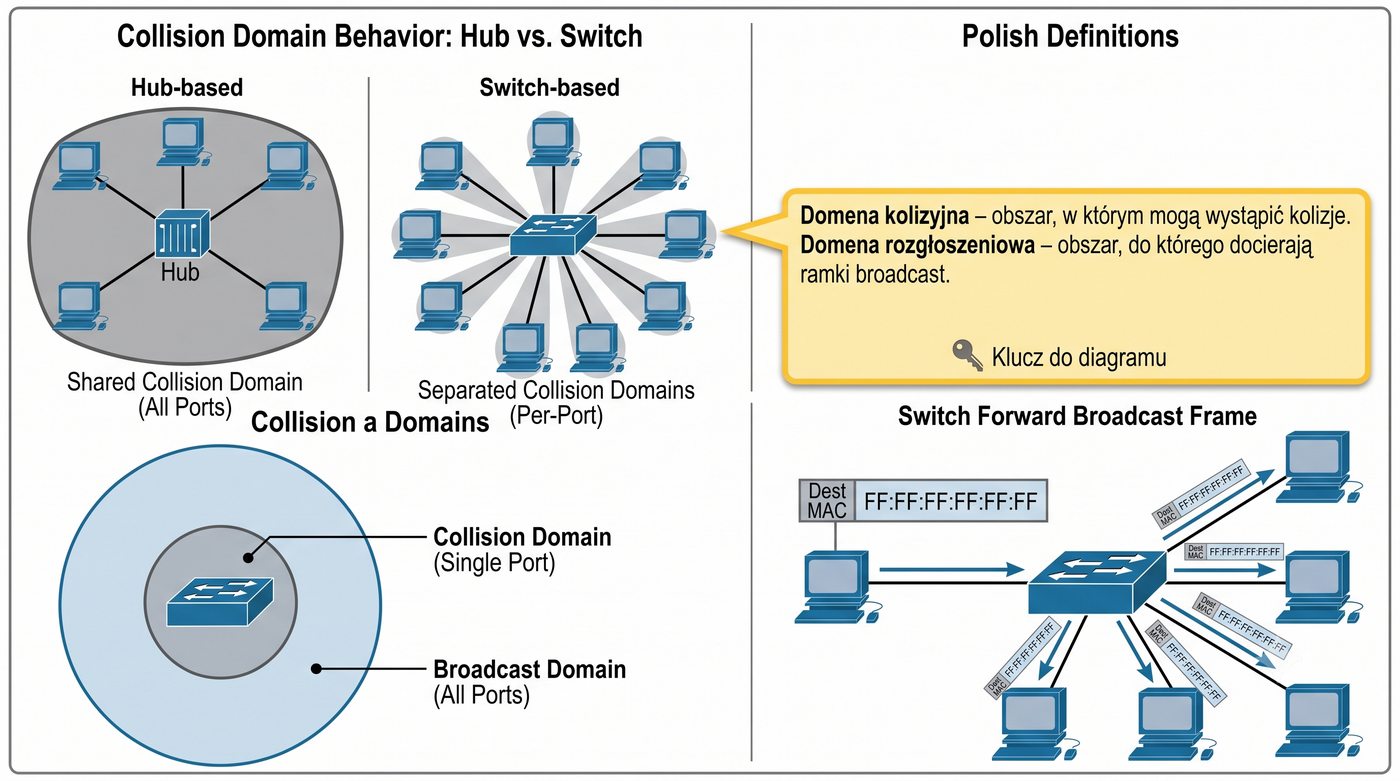

Rozróżnienie między domeną kolizyjną a domeną rozgłoszeniową jest jednym z kluczowych pojęć, które należy zrozumieć, aby w pełni pojąć architekturę nowoczesnych sieci Ethernet. Przełącznik skutecznie eliminuje domenę kolizyjną – każdy jego port stanowi oddzielną domenę kolizyjną, co oznacza, że kolizje mogą występować tylko w obrębie pojedynczego portu. Nie eliminuje jednak domeny rozgłoszeniowej – ramki broadcast z docelowym adresem MAC FF:FF:FF:FF:FF:FF są przekazywane na wszystkie porty przełącznika.

Oznacza to, że choć przełącznik rozwiązuje problem wydajności i bezpieczeństwa związany z kolizjami, to wciąż istnieje możliwość zalewania sieci ruchem rozgłoszeniowym. To rozróżnienie jest fundamentem koncepcji VLAN, która pozwala na dzielenie sieci na logiczne segmenty rozgłoszeniowe niezależnie od fizycznej topologii. Zrozumienie różnicy między domeną kolizyjną a rozgłoszeniową jest niezbędne przy projektowaniu skalowalnych i bezpiecznych sieci korporacyjnych.

Podsumowanie prezentacji zestawia najważniejsze wnioski dotyczące historycznego rozwoju Ethernetu i ograniczeń modelu współdzielonego medium. Ethernet narodził się jako sieć oparta na współdzielonym kablu koncentrycznym, gdzie protokół CSMA/CD był niezbędny do zarządzania dostępem do medium. Topologie fizyczne ewoluowały od 10BASE5 przez 10BASE2 do 10BASE-T, zmieniając szynę w gwiazdę i przygotowując grunt pod nowoczesne rozwiązania.

Hub, będący urządzeniem warstwy fizycznej, zachował wszystkie wady współdzielonego medium – jedną domenę kolizyjną, brak izolacji ruchu i ograniczoną skalowalność. Przełomem był most, który jako pierwszy wprowadził segmentację domeny kolizyjnej i stał się bezpośrednim prekursorem przełącznika. Zrozumienie tych ograniczeń jest kluczowe, aby w pełni docenić zalety nowoczesnych sieci przełączanych i umieć projektować wydajne oraz bezpieczne infrastruktury sieciowe.
