Pętle w sieciach przełączanych warstwy 2 stanowią jedno z najpoważniejszych zagrożeń dla stabilności infrastruktury sieciowej. Protokoły z rodziny Spanning Tree zostały opracowane specjalnie po to, aby eliminować te zagrożenia przy jednoczesnym zachowaniu redundancji łączy.

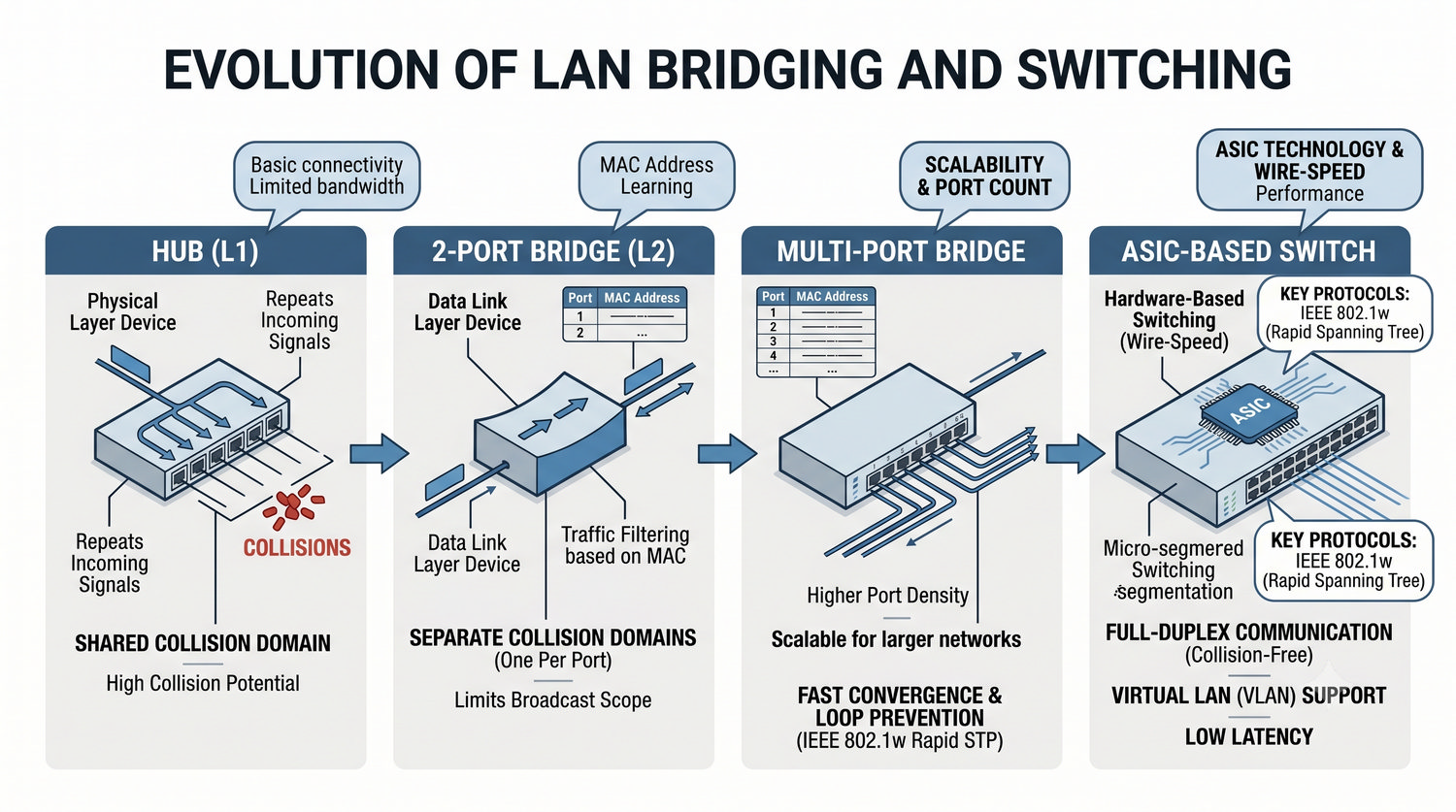

Standard IEEE 802.1D, znany jako STP, został wprowadzony w 1990 roku i przez lata stanowił podstawowe zabezpieczenie przed pętlami. Jego następcy, RSTP i MSTP, znacząco usprawniły mechanizmy zbieżności i zarządzania ruchem.

Współcześnie inżynierowie sieciowi muszą dobrze rozumieć różnice między tymi protokołami, aby prawidłowo projektować sieci LAN o wysokiej dostępności i wydajności.

Zrozumienie mechanizmu powstawania pętli jest kluczowe dla każdego administratora sieci. Bez odpowiednich zabezpieczeń nawet pojedyncze redundantne łącze może doprowadzić do całkowitego paraliżu komunikacji w całej sieci lokalnej.

Protokół STP działa na zasadzie ciągłego monitorowania topologii za pomocą ramek BPDU. Każdy przełącznik w sieci aktywnie uczestniczy w budowaniu spójnego obrazu struktury połączeń.

Wprowadzenie RSTP skróciło czas reakcji na zmiany topologii z około 50 sekund do zaledwie kilku, co ma ogromne znaczenie dla aplikacji czasu rzeczywistego i usług VoIP.

Redundancja w sieciach komputerowych jest niezbędna do zapewnienia wysokiej dostępności usług. Administratorzy celowo tworzą dodatkowe połączenia między przełącznikami, aby w razie awarii jednego łącza ruch mógł być przekierowany alternatywną ścieżką.

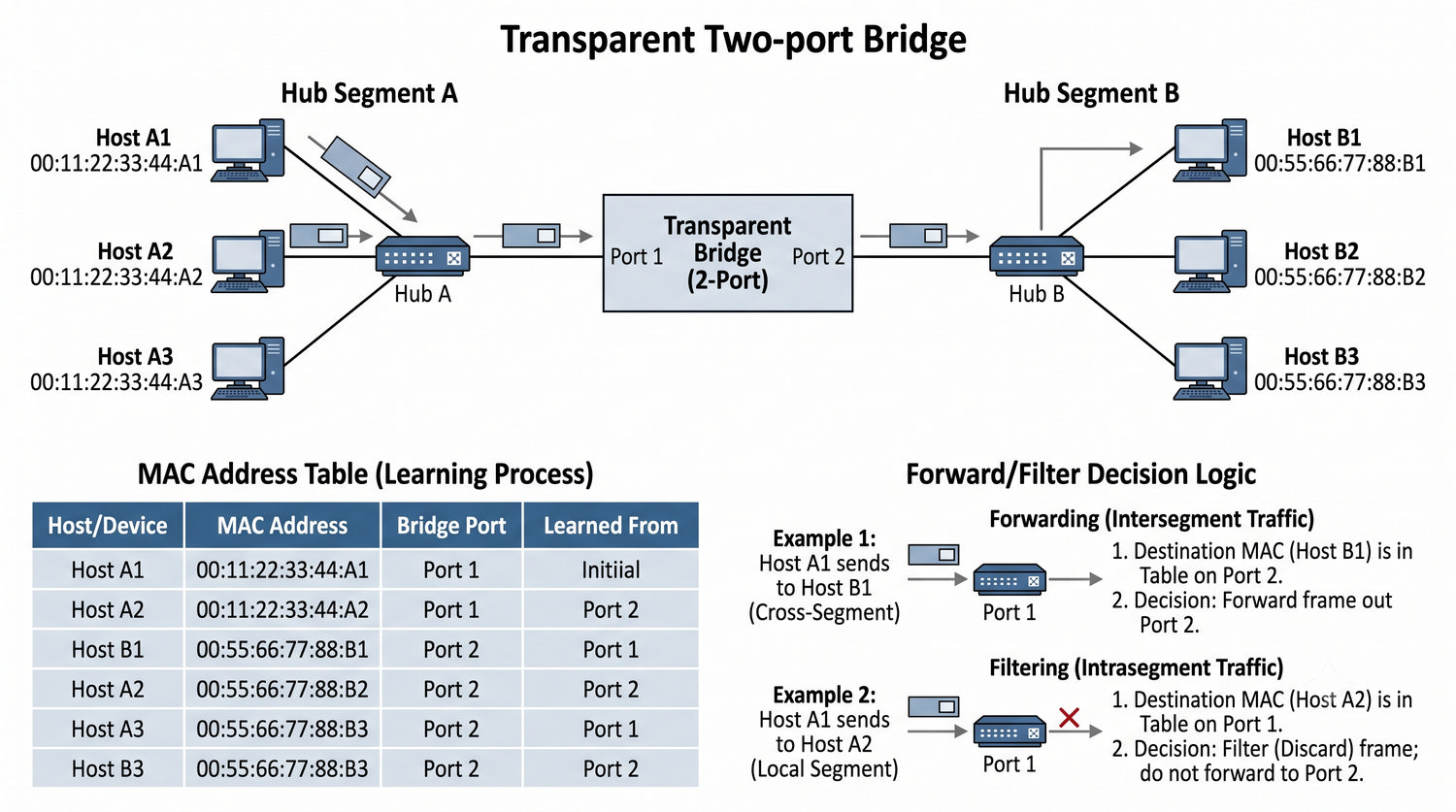

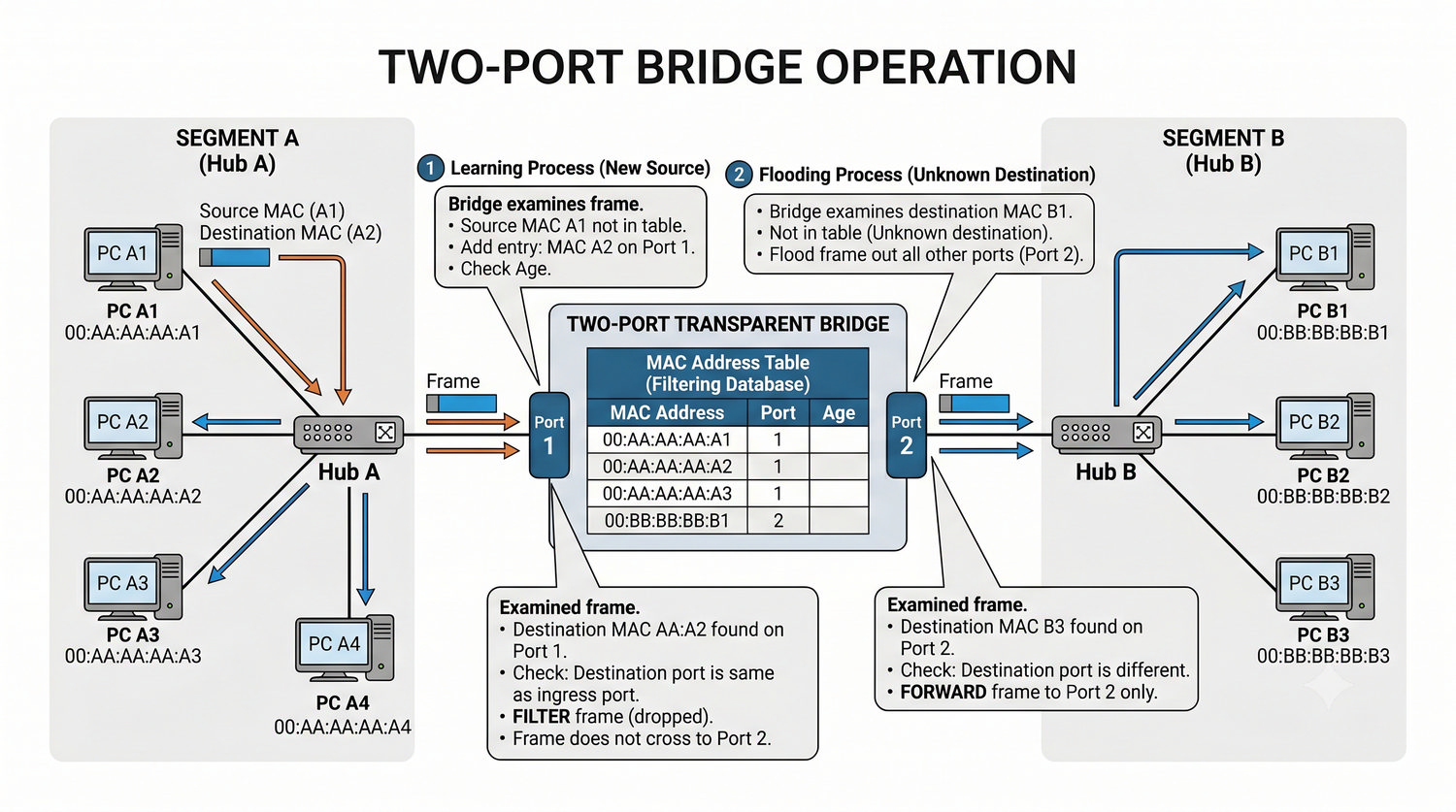

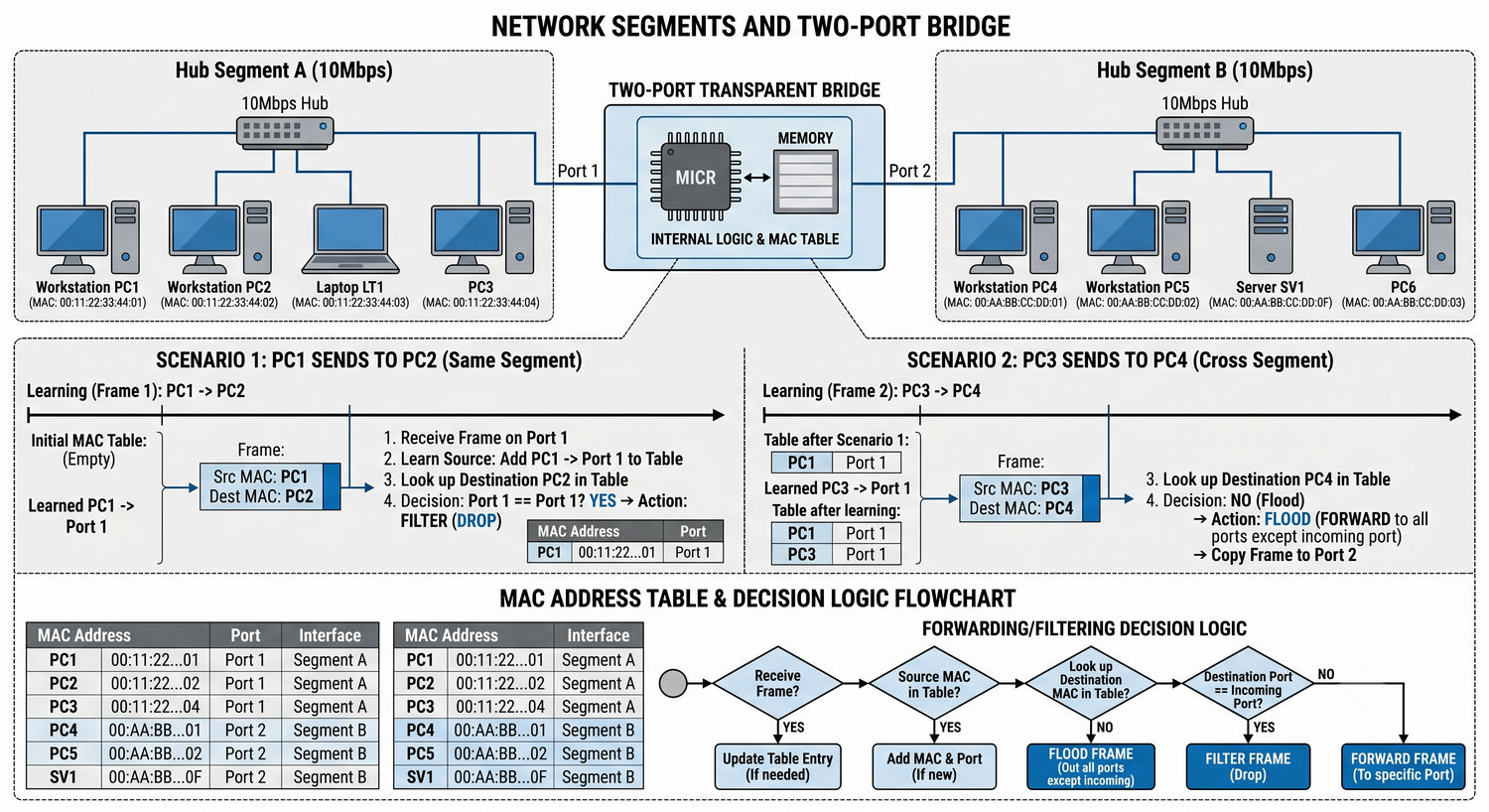

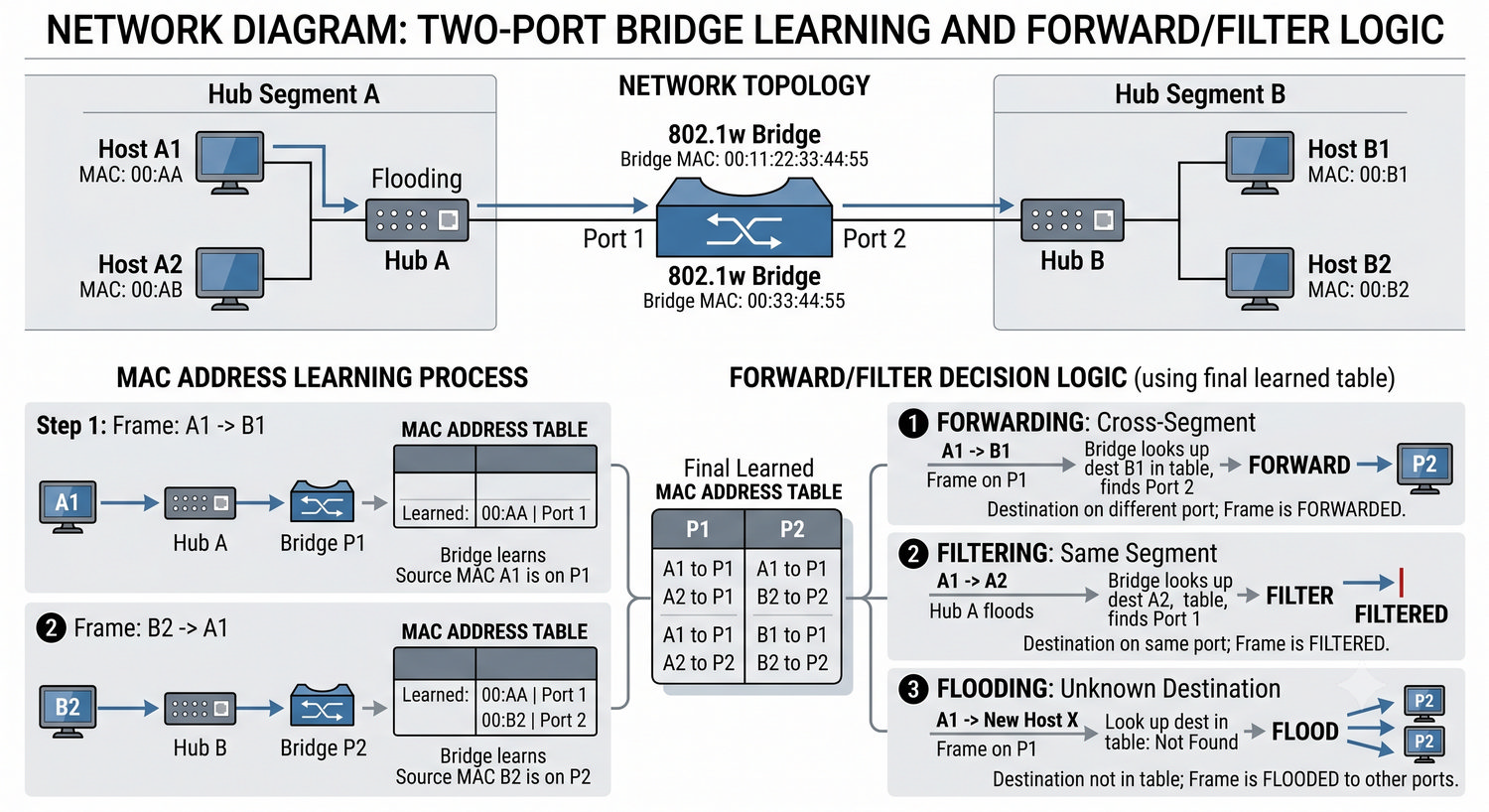

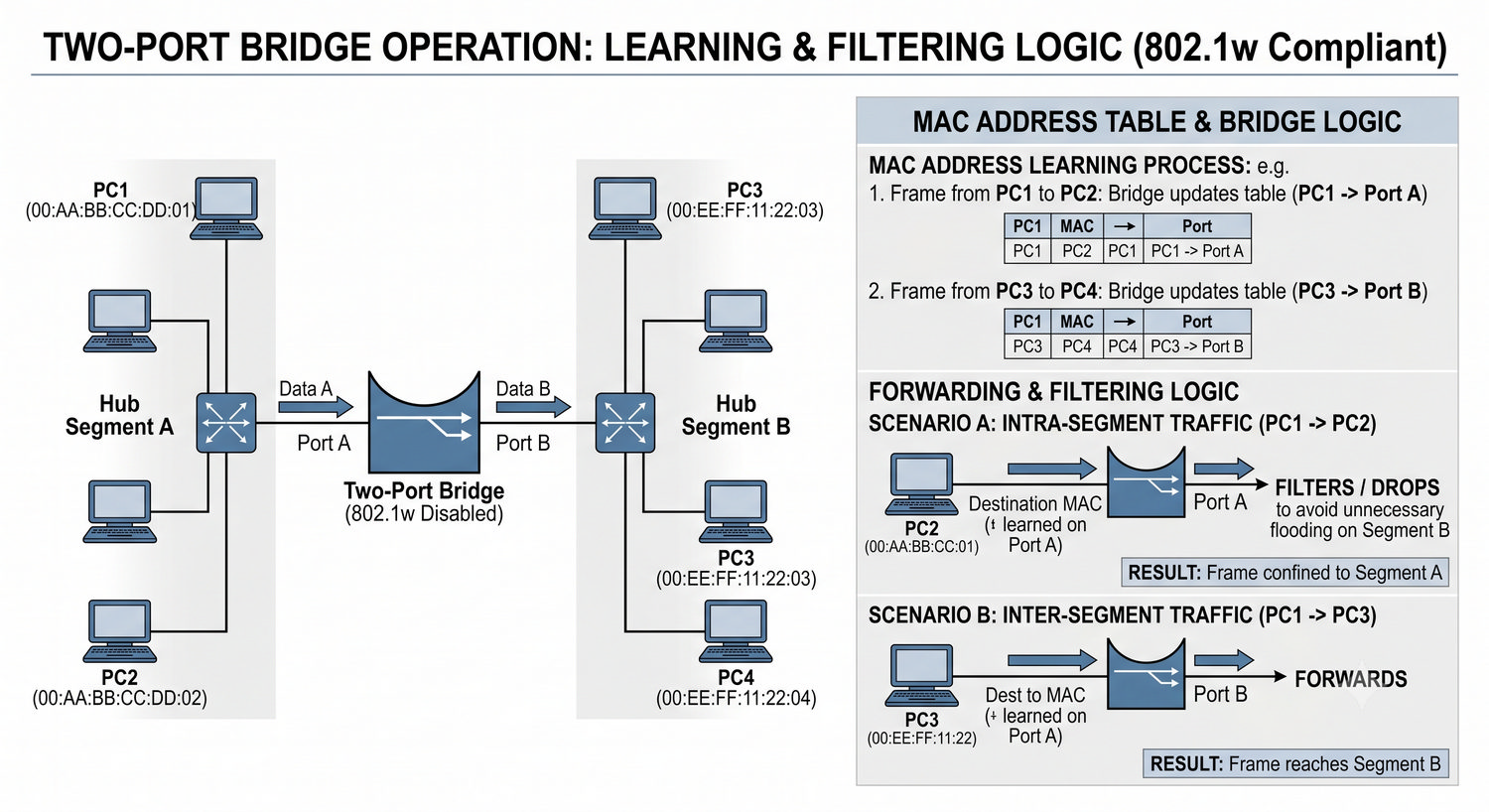

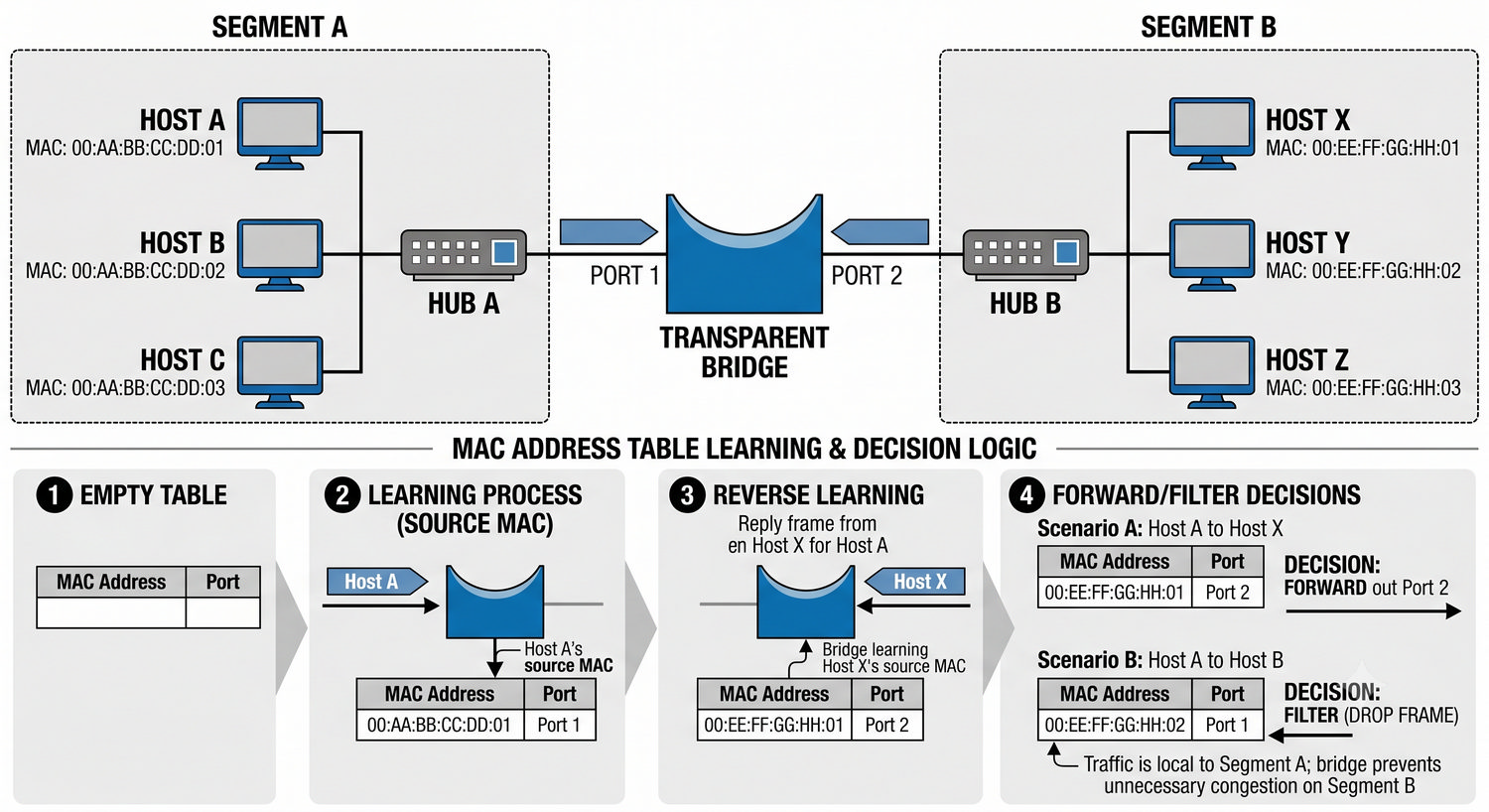

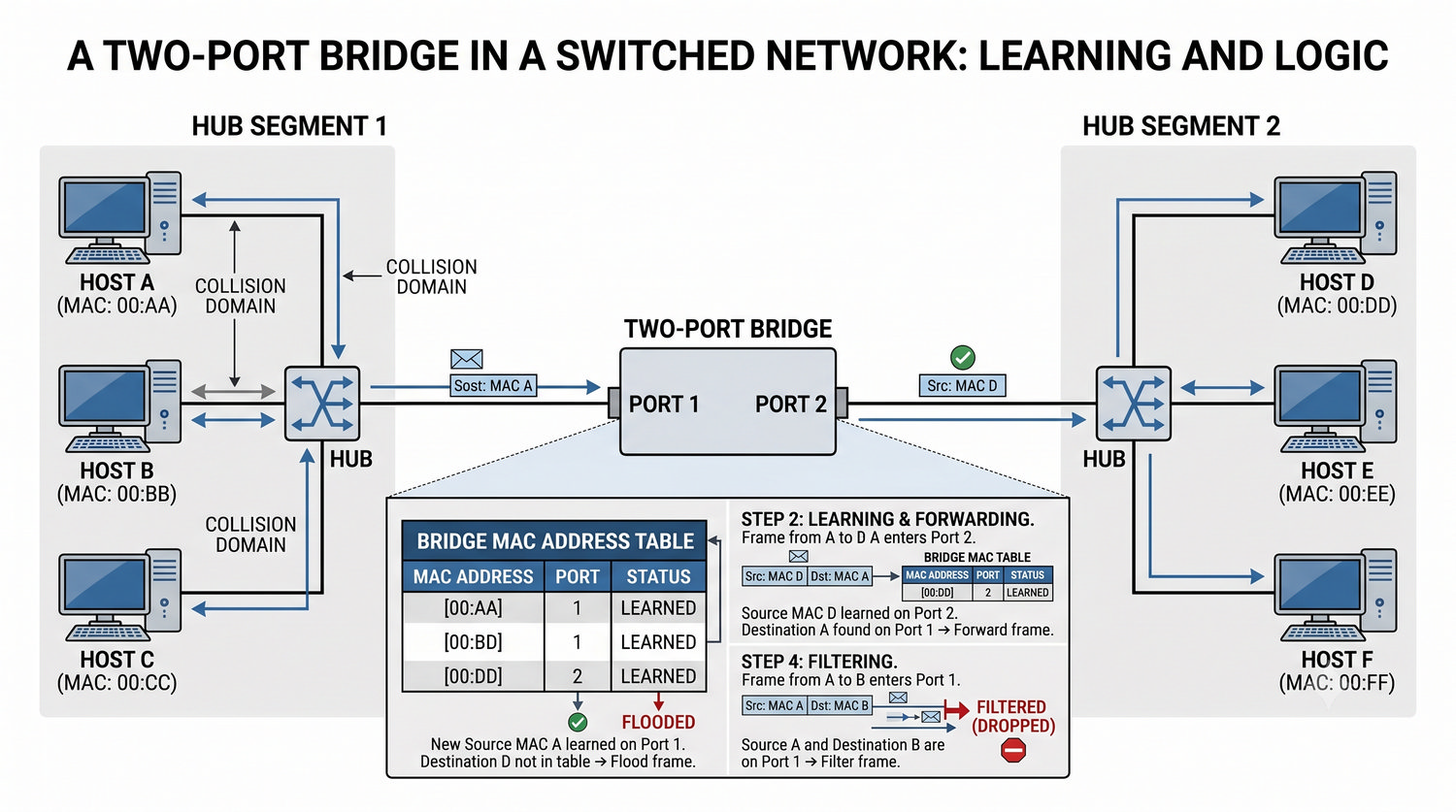

Niestety przełączniki warstwy 2 nie mają wbudowanej świadomości topologii sieci. Każdy z nich podejmuje decyzję o forwardowaniu ramki wyłącznie na podstawie własnej tablicy adresów MAC.

Gdy ta sama ramka dociera do przełącznika dwoma różnymi ścieżkami, urządzenie nie jest w stanie odróżnić ramki oryginalnej od jej kopii. Prowadzi to do nieskończonego krążenia ramek i powielania ich w całej sieci.

W protokole IP pole TTL jest dekrementowane przez każdy router na trasie pakietu. Gdy wartość TTL osiągnie zero, pakiet jest odrzucany, co stanowi naturalne zabezpieczenie przed pętlami w warstwie 3.

Ramka Ethernet nie posiada analogicznego mechanizmu. Jedynym sposobem na zatrzymanie ramki krążącej w pętli jest przeciążenie buforów przełącznika lub fizyczne przerwanie połączenia.

Dlatego właśnie tak ważne jest stosowanie protokołów takich jak STP, które zapobiegają tworzeniu się pętli na poziomie warstwy 2. Bez nich pojedyncza ramka może krążyć w sieci bez ograniczeń.

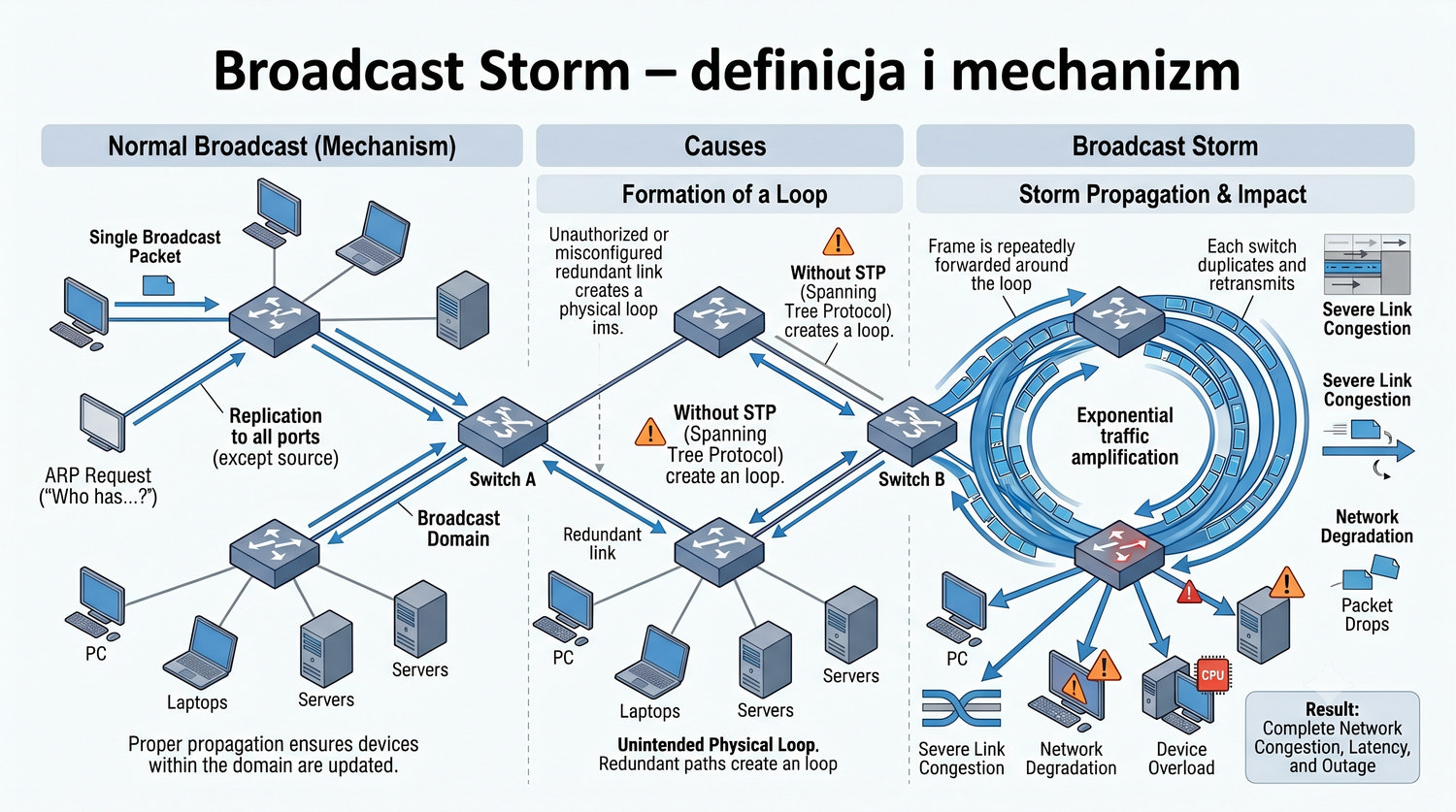

Ramki broadcastowe są szczególnie niebezpieczne w kontekście pętli, ponieważ przełącznik ma obowiązek forwardować je na wszystkie porty z wyjątkiem portu źródłowego. W połączeniu z pętlą oznacza to wykładniczy wzrost liczby ramek w sieci.

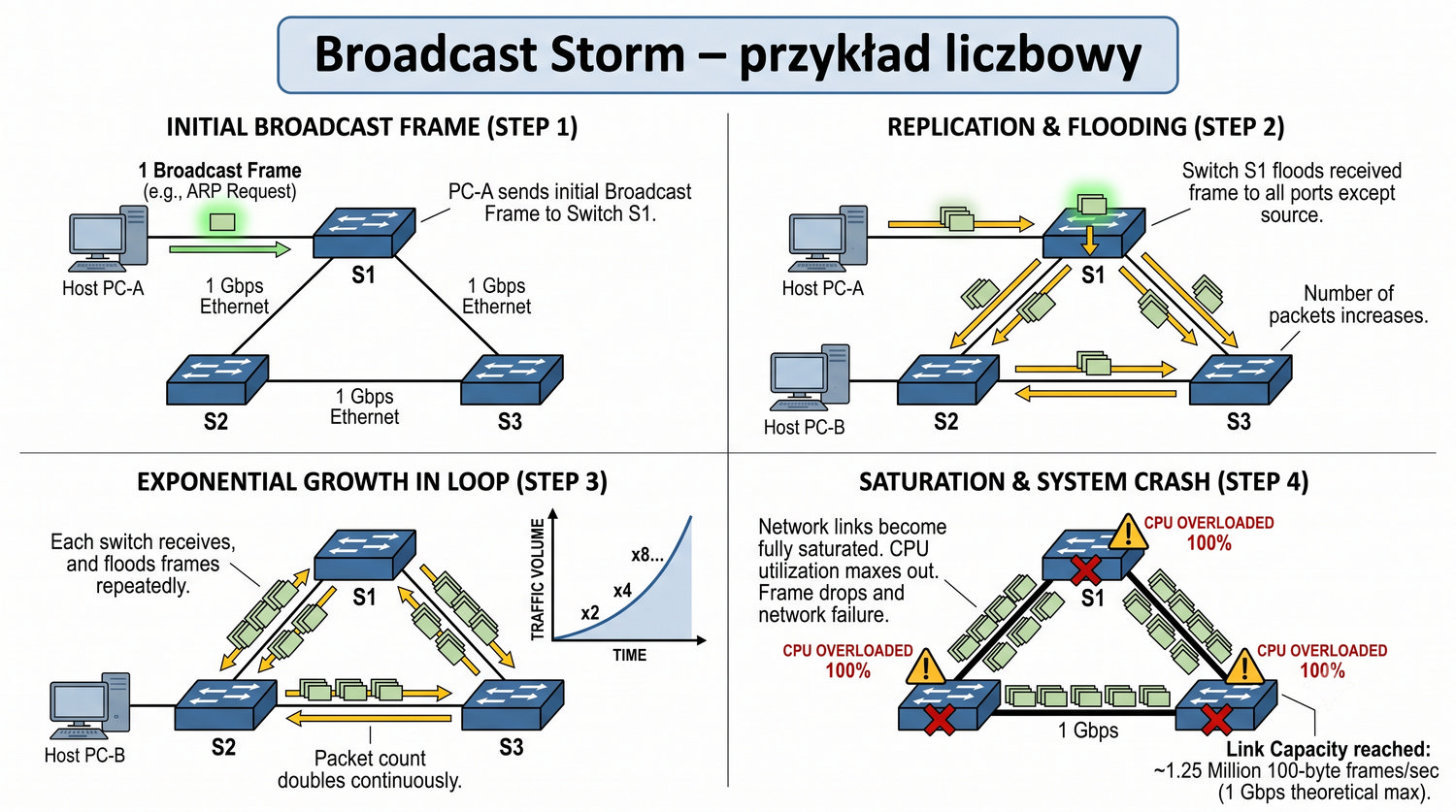

Każdy cykl pętli powoduje podwojenie liczby ramek broadcastowych. Po kilku sekundach sieć jest całkowicie zasycona, a przełączniki spędzają większość czasu CPU na przetwarzaniu tych samych ramek wielokrotnie.

Broadcast storm może powstać również przypadkowo, gdy administrator nieumyślnie utworzy pętlę podczas dodawania nowego kabla. Dlatego STP powinien być zawsze włączony na wszystkich przełącznikach zarządzalnych.

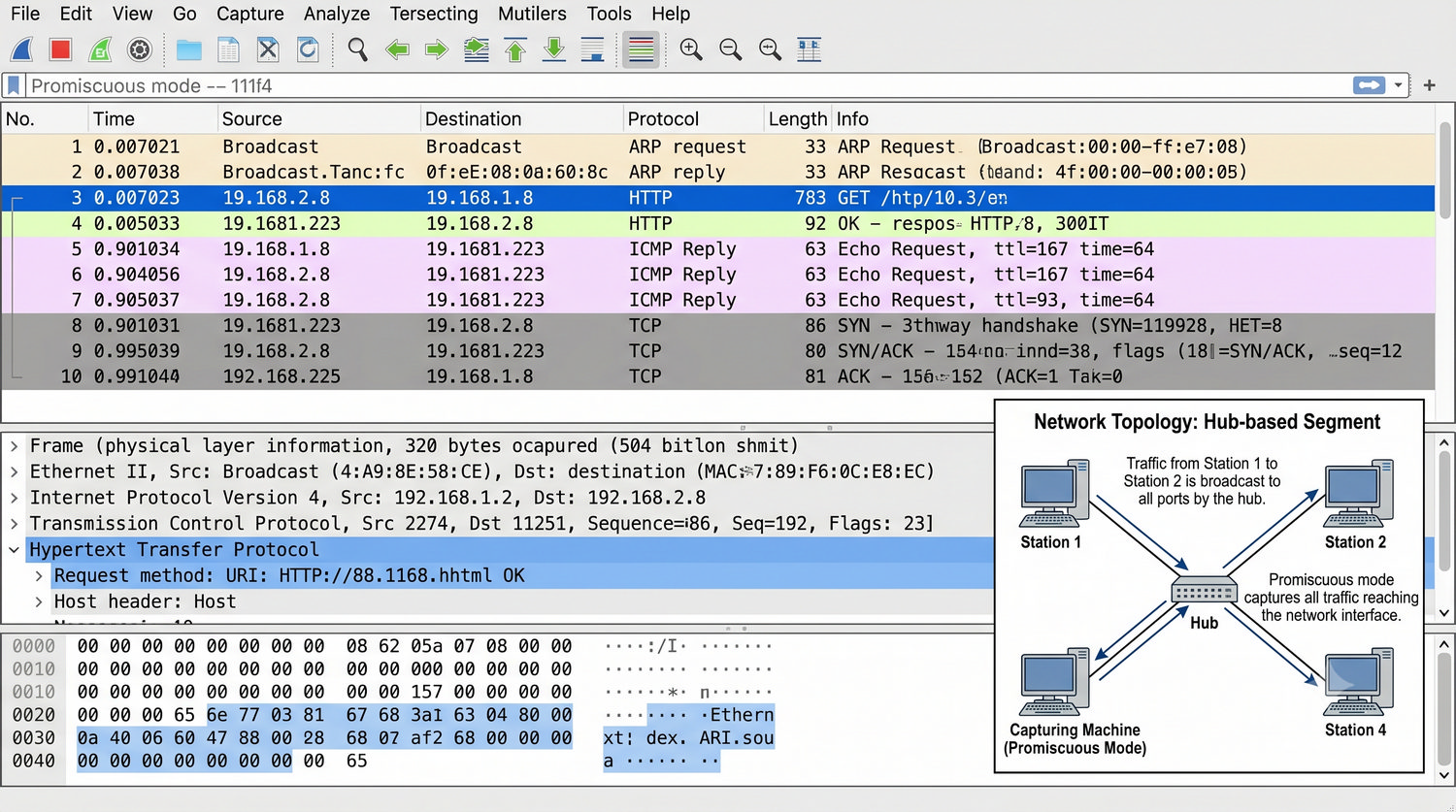

W praktyce inżynierskiej często spotyka się sytuacje, w których pojedyncze zapytanie ARP inicjuje lawinę ramek broadcastowych. Zjawisko to można zaobserwować za pomocą narzędzi do monitorowania ruchu sieciowego, takich jak Wireshark.

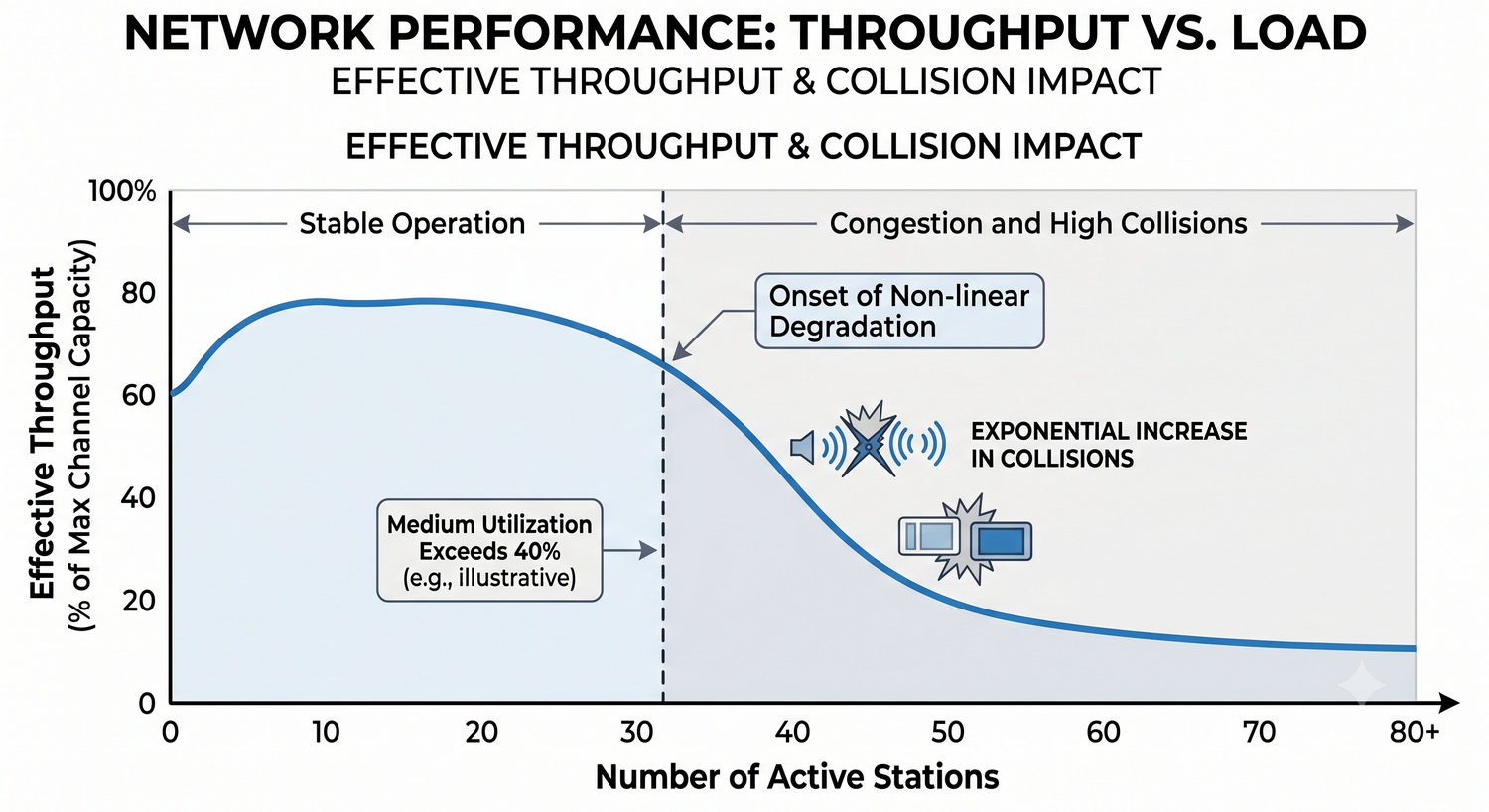

Przy szybkości 1 Gbps przełączniki są w stanie przetworzyć nawet kilkaset tysięcy ramek na sekundę. W warunkach burzy broadcastowej liczba ta może wzrosnąć do milionów ramek na sekundę, całkowicie blokując normalną komunikację.

Symulacje komputerowe pokazują, że w topologii trzech przełączników połączonych w trójkąt czas potrzebny do całkowitego zasycenia łącza wynosi zaledwie kilka sekund od momentu pojawienia się pierwszej ramki broadcastowej.

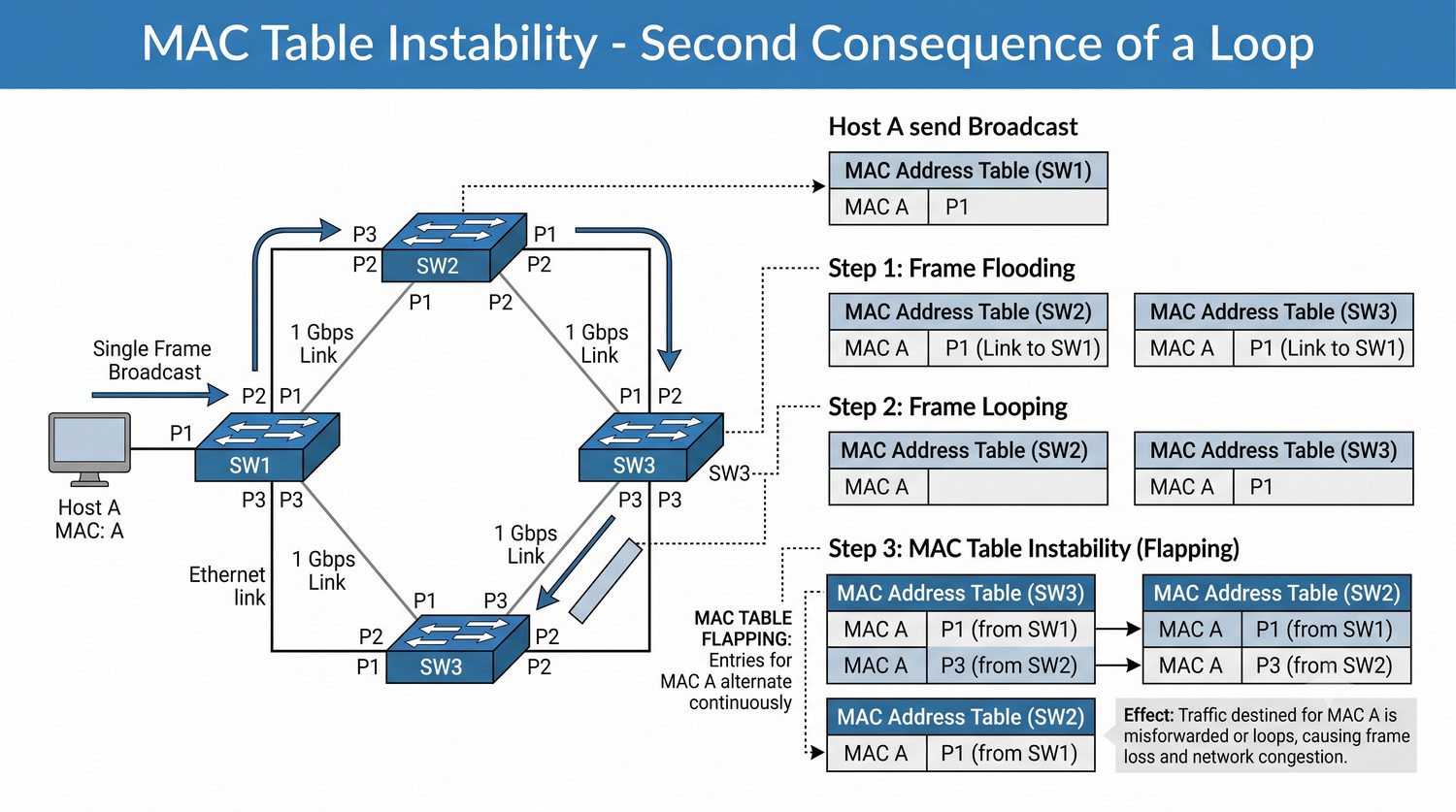

Niestabilność tablicy adresów MAC jest często pomijanym, ale równie groźnym skutkiem pętli sieciowych. Przełącznik, odbierając ramki od tego samego źródła na różnych portach, ciągle aktualizuje swoje wpisy FDB.

Każda taka aktualizacja powoduje przekierowanie ruchu do innego portu, co sprawia, że ramki przeznaczone dla konkretnej stacji są wysyłane na niewłaściwe porty. W efekcie znacząca część ruchu musi być floodowana.

Zjawisko to dodatkowo pogłębia problem broadcast storm, ponieważ przełączniki tracą zdolność do efektywnego uczenia się topologii. Sieć działa wtedy jak system hubów, a nie przełączników.

Opisany scenariusz jest niestety bardzo częsty w rzeczywistych środowiskach produkcyjnych. Nawet doświadczeni administratorzy mogą przypadkowo utworzyć pętlę podczas prac konserwacyjnych lub rozbudowy infrastruktury.

Symptomy pętli są charakterystyczne i łatwe do zidentyfikowania: wszystkie diody aktywności na przełącznikach migają synchronicznie, obciążenie CPU urządzeń sieciowych skacze do 100 procent, a komunikacja użytkowników zostaje całkowicie przerwana.

W nowoczesnych sieciach coraz częściej stosuje się mechanizmy wykrywania pętli po stronie przełączników dostępowych, które mogą automatycznie wyłączyć port, na którym wykryto pętlę, minimalizując czas przestoju.

Rozwiązanie czysto fizyczne, polegające na zakazie tworzenia redundantnych połączeń, jest nieakceptowalne w środowiskach wymagających wysokiej dostępności. Awaria pojedynczego kabla lub portu mogłaby sparaliżować działanie całej organizacji.

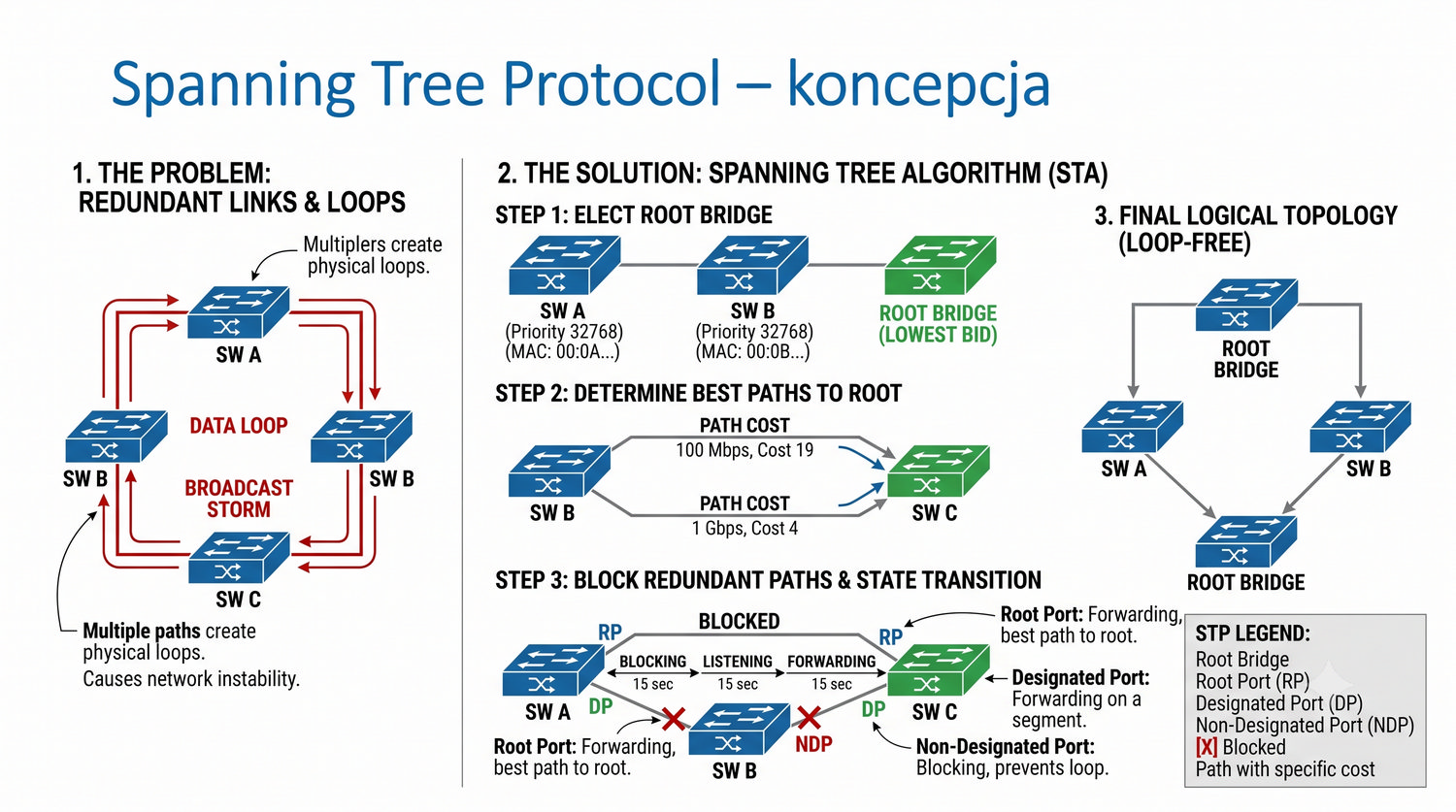

Protokół STP oferuje eleganckie rozwiązanie tego dylematu: pozwala na istnienie fizycznych połączeń redundantnych, jednocześnie logicznie blokując te, które prowadziłyby do powstania pętli.

Gdy aktywne łącze ulegnie awarii, STP automatycznie aktywuje zablokowane wcześniej połączenie zapasowe. Cały proces odbywa się bez ingerencji administratora, co czyni go niezwykle praktycznym w codziennym użytkowaniu.

Teoria grafów, na której opiera się STP, dostarcza matematycznych podstaw do zrozumienia działania protokołu. Drzewo rozpinające to taki podzbiór krawędzi grafu, który łączy wszystkie wierzchołki bez tworzenia cykli.

W kontekście sieci komputerowych wierzchołkami grafu są przełączniki, a krawędziami łącza między nimi. STP dynamicznie wybiera, które łącza mają pozostać aktywne, a które należy zablokować.

Wybór ten nie jest przypadkowy, lecz opiera się na ściśle określonych kryteriach, takich jak priorytet mostu, koszt ścieżki i identyfikator portu. Dzięki temu STP gwarantuje przewidywalne i optymalne działanie sieci.

Root Bridge pełni kluczową rolę w całej hierarchii STP. To względem niego obliczane są koszty wszystkich ścieżek w sieci, a jego wybór determinuje ostateczny kształt drzewa rozpinającego.

Domyślna wartość priorytetu mostu wynosi 32768, co w praktyce oznacza, że często o wyborze Root Bridge decyduje adres MAC. Administrator może jednak świadomie ustawić niższy priorytet na wybranym przełączniku.

Zaleca się, aby to przełącznik o największej mocy obliczeniowej i znajdujący się w centrum topologii pełnił rolę Root Bridge. Pozwala to zoptymalizować przepływ ruchu w sieci.

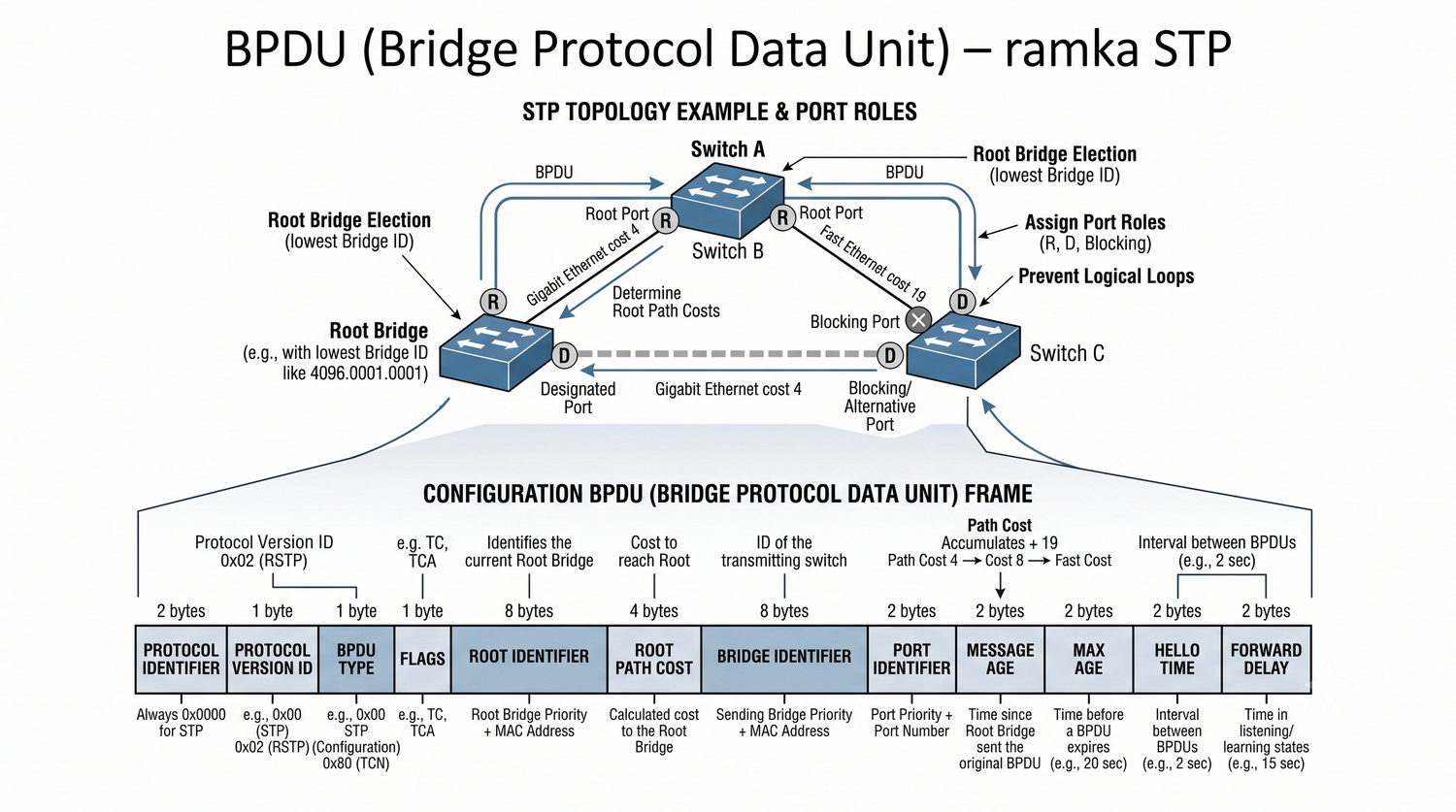

Ramki BPDU są fundamentem działania protokołu STP. Wymieniane między przełącznikami co 2 sekundy, pozwalają na bieżące monitorowanie stanu topologii i wykrywanie ewentualnych zmian.

Adres docelowy 01:80:C2:00:00:00 jest zarezerwowanym adresem multicastowym dla protokołów mostowych. Oznacza to, że ramki BPDU nie są forwardowane dalej przez przełączniki, co zapobiega ich rozprzestrzenianiu się poza domenę STP.

Każde BPDU zawiera pełną informację o tym, jaki jest aktualny Root Bridge według nadawcy, koszt ścieżki do niego oraz identyfikację portu nadawcy. Te informacje są kluczowe dla podejmowania decyzji o blokadzie portów.

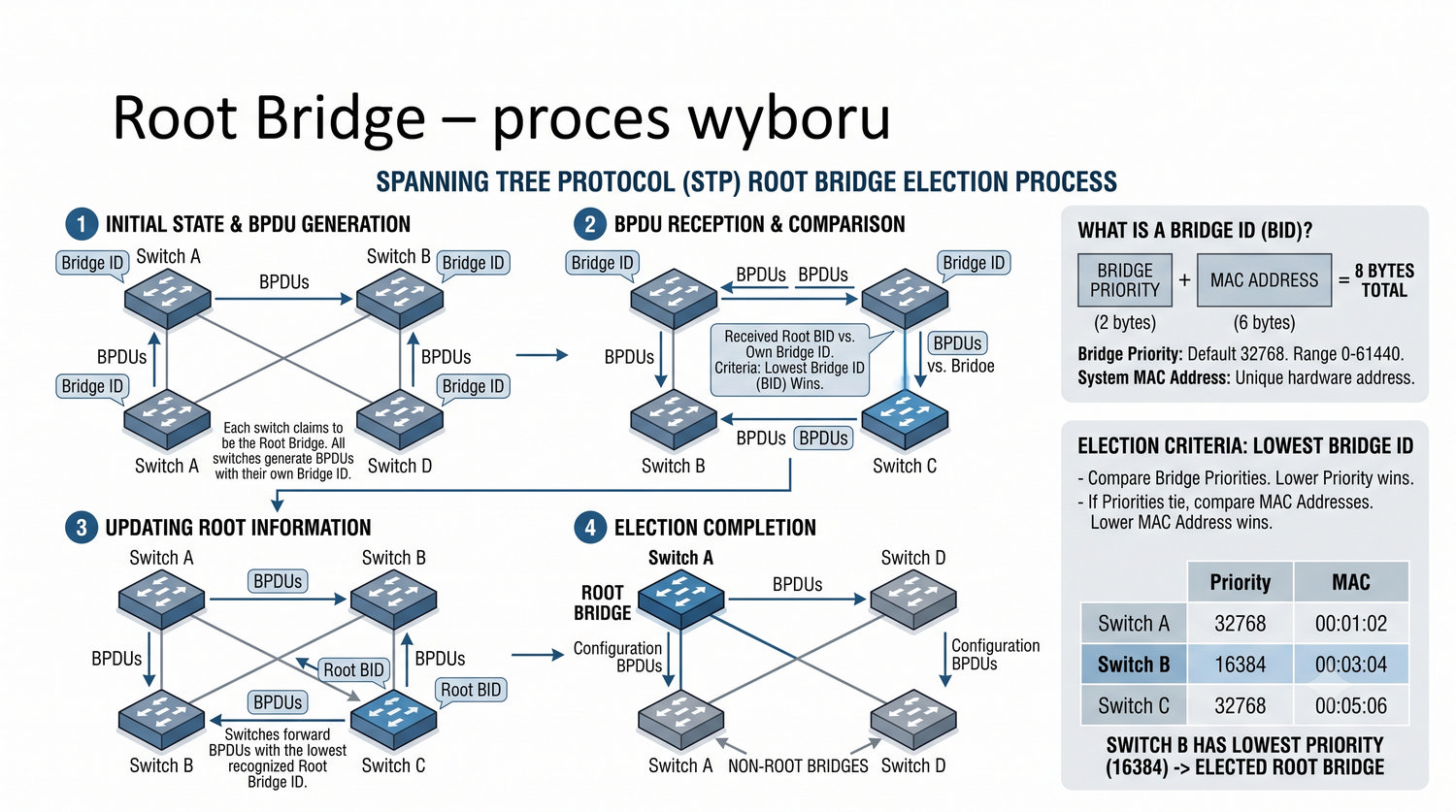

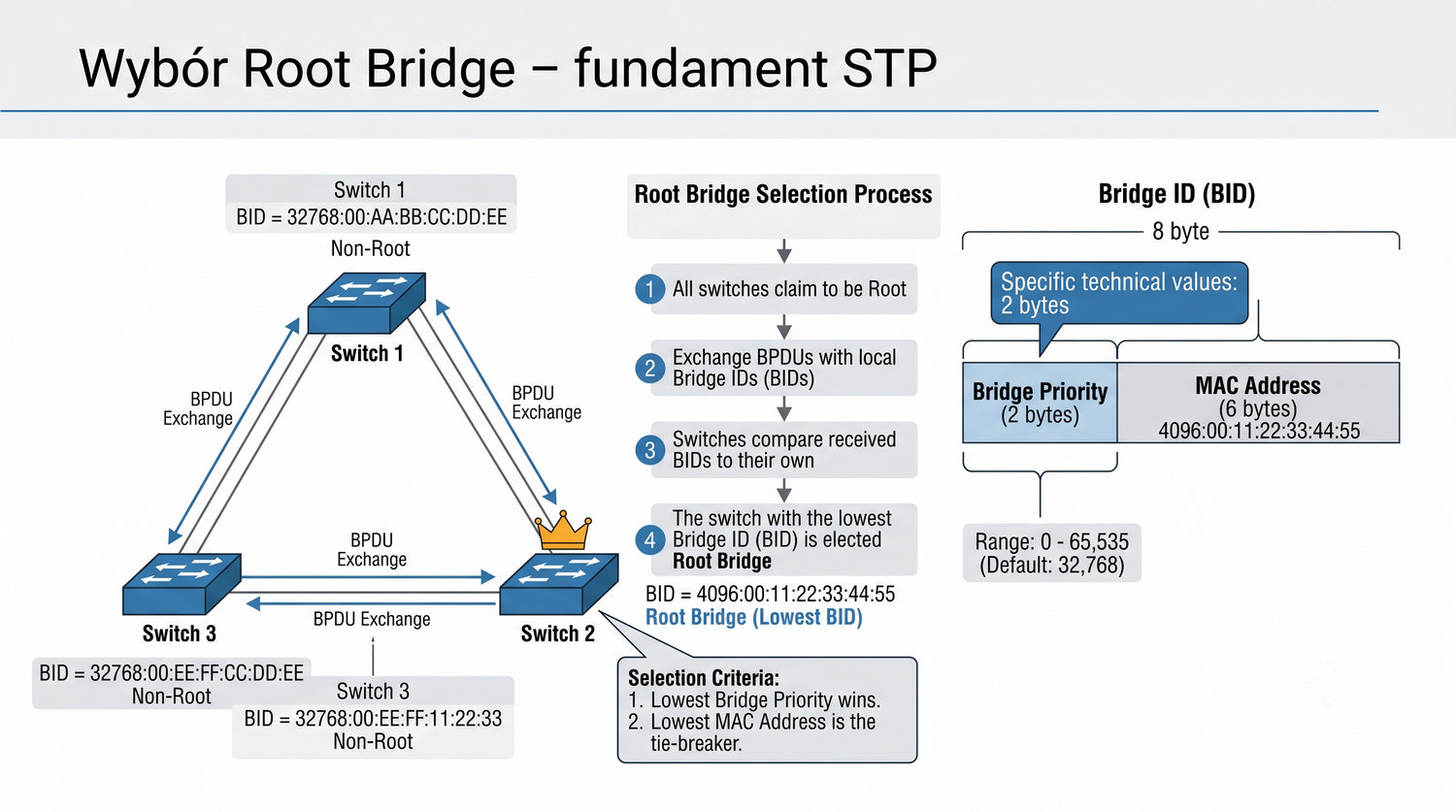

Proces wyboru Root Bridge rozpoczyna się natychmiast po uruchomieniu przełączników. Każde urządzenie zakłada, że to ono jest najlepszym kandydatem i wysyła BPDU z własnym identyfikatorem.

Po otrzymaniu BPDU od sąsiada przełącznik porównuje odebrany Bridge ID ze swoim. Jeśli odebrany identyfikator jest niższy, przełącznik akceptuje nadawcę jako nowego Root Bridge i zaczyna przekaźnikować jego BPDU.

Stabilność wyboru Root Bridge jest jedną z kluczowych cech STP. Dopiero awaria Root Bridge lub świadoma zmiana konfiguracji przez administratora może doprowadzić do wyboru nowego korzenia.

Koszt ścieżki w STP jest wartością odwrotnie proporcjonalną do przepustowości łącza. Mechanizm ten zapewnia, że protokół zawsze preferuje szybsze połączenia przy wyborze aktywnych ścieżek.

Wartości kosztów były kilkukrotnie modyfikowane w kolejnych wersjach standardu. Starszy standard 802.1D używał skalowania logarytmicznego, podczas gdy nowszy 802.1t wprowadził skalowanie liniowe.

W praktyce inżynierskiej kluczowe jest zrozumienie, że koszt ścieżki jest sumowany na trasie od danego switcha do Root Bridge. Całkowity koszt determinuje, który port zostanie Root Portem.

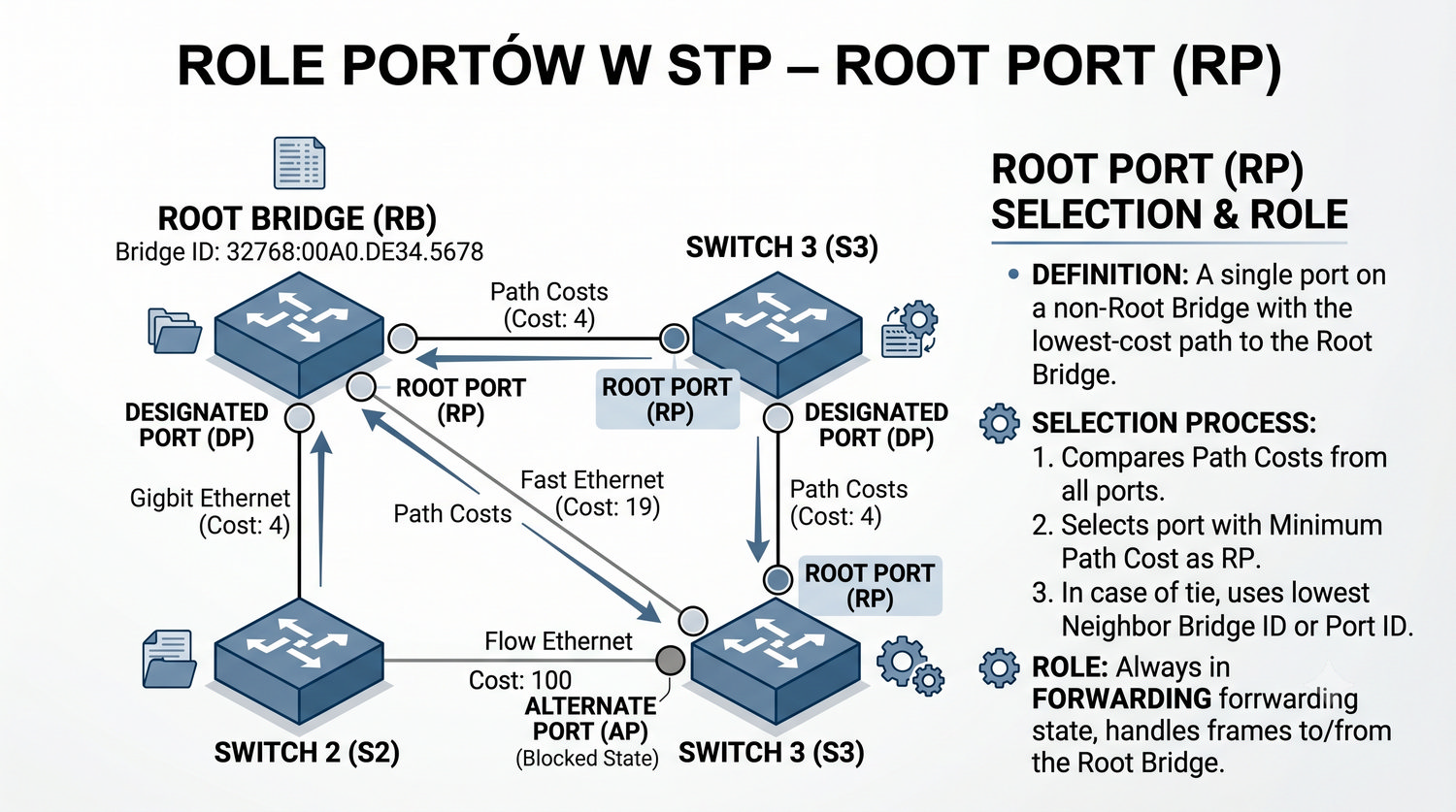

Root Port to najważniejszy port na przełączniku niebędącym Root Bridge. To właśnie przez ten port przełącznik komunikuje się z korzeniem drzewa, wysyłając i odbierając ruch przeznaczony do innych segmentów sieci.

Wybór Root Portu odbywa się na podstawie całkowitego kosztu ścieżki do Root Bridge. Jeśli dwa porty oferują taki sam koszt, decyduje niższy identyfikator portu sąsiedniego switcha.

Root Port zawsze znajduje się w stanie Forwarding, co oznacza, że aktywnie przesyła ruch użytkownika. Wyjątkiem jest sytuacja, gdy na porcie wykryto problem fizyczny lub logiczny.

Każdy segment sieci, czyli każde połączenie między dwoma przełącznikami, musi mieć dokładnie jeden Designated Port. Port ten odpowiada za przesyłanie ruchu w dół drzewa, z dala od Root Bridge.

Designated Port znajduje się na przełączniku, który ma niższy koszt ścieżki do Root Bridge. Jeśli dwa przełączniki mają identyczny koszt, decyduje niższe Bridge ID.

Podobnie jak Root Port, Designated Port zawsze pracuje w stanie Forwarding. Gwarantuje to, że każdy segment sieci ma co najmniej jeden aktywny port do przesyłania ruchu użytkownika.

Non-Designated Port to port, który nie znalazł się w aktywnym drzewie rozpinającym. Jego jedynym zadaniem jest nasłuchiwanie ramek BPDU w gotowości na wypadek awarii aktywnego łącza.

Stan Blocking nie oznacza całkowitego wyłączenia portu. Port w dalszym ciągu odbiera i analizuje ramki BPDU, dzięki czemu może natychmiast zareagować na zmiany w topologii.

W praktyce sieciowej blokowane porty są często postrzegane jako strata potencjalnej przepustowości. Jednak w nowoczesnych sieciach z protokołem MSTP te zablokowane łącza mogą być wykorzystywane przez inne instancje STP.

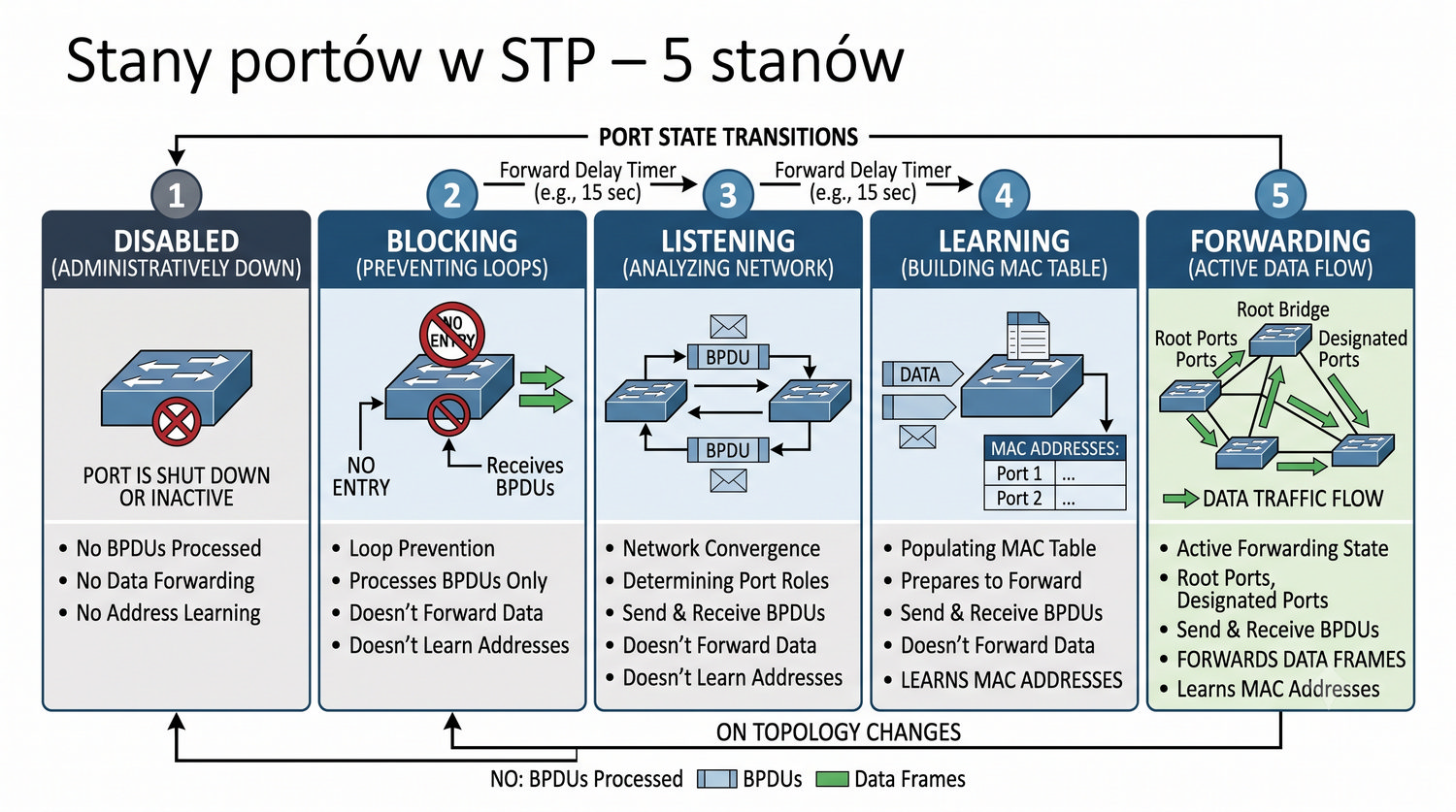

Sekwencja przejść między stanami portów została zaprojektowana tak, aby zapobiec tymczasowym pętlom podczas inicjalizacji przełącznika. Stany Listening i Learning stanowią bufor bezpieczeństwa przed osiągnięciem stanu Forwarding.

W stanie Listening przełącznik aktywnie uczestniczy w wyborze Root Bridge i określaniu ról portów, ale nie przesyła jeszcze ruchu użytkownika. Dzięki temu ma czas na poznanie pełnej topologii sieci.

Stan Learning został wprowadzony, aby przełącznik mógł zbudować tablicę adresów MAC jeszcze przed rozpoczęciem forwardowania. Znacząco redukuje to ilość floodowanego ruchu w pierwszych chwilach po aktywacji portu.

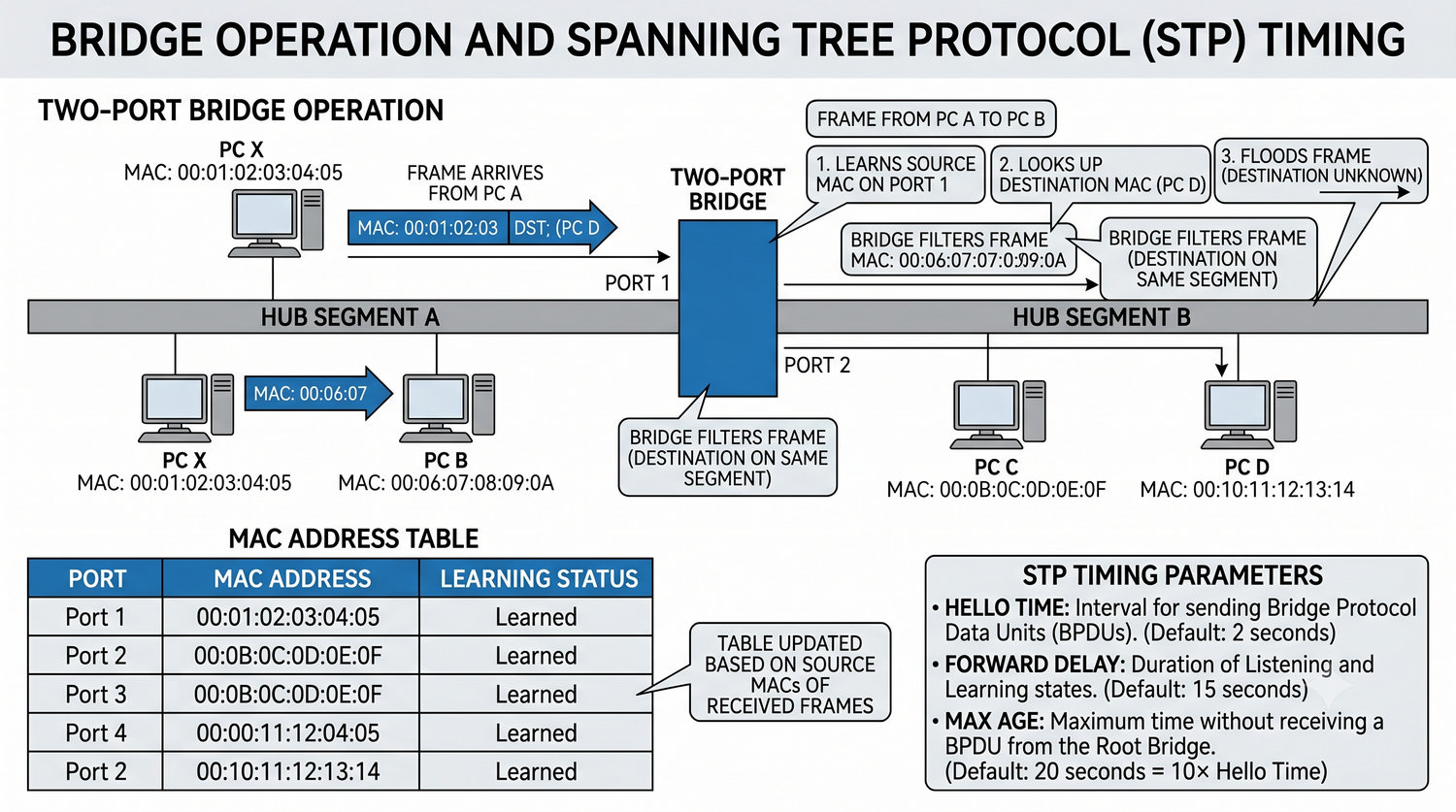

Trzy podstawowe timery STP muszą być skonfigurowane w sposób spójny na wszystkich przełącznikach w sieci, aby protokół działał poprawnie. Niespójne wartości timerów mogą prowadzić do niestabilności topologii.

Domyślne wartości timerów zostały dobrane tak, aby zapewnić stabilne działanie w większości sieci. Hello Time 2 sekund zapewnia szybkie wykrywanie awarii, a Forward Delay 15 sekund gwarantuje brak tymczasowych pętli.

Max Age to dodatkowy mechanizm bezpieczeństwa, który uruchamia się, gdy przełącznik przestaje otrzymywać BPDU od Root Bridge. Po upływie 20 sekund bez BPDU przełącznik zakłada, że Root Bridge uległ awarii.

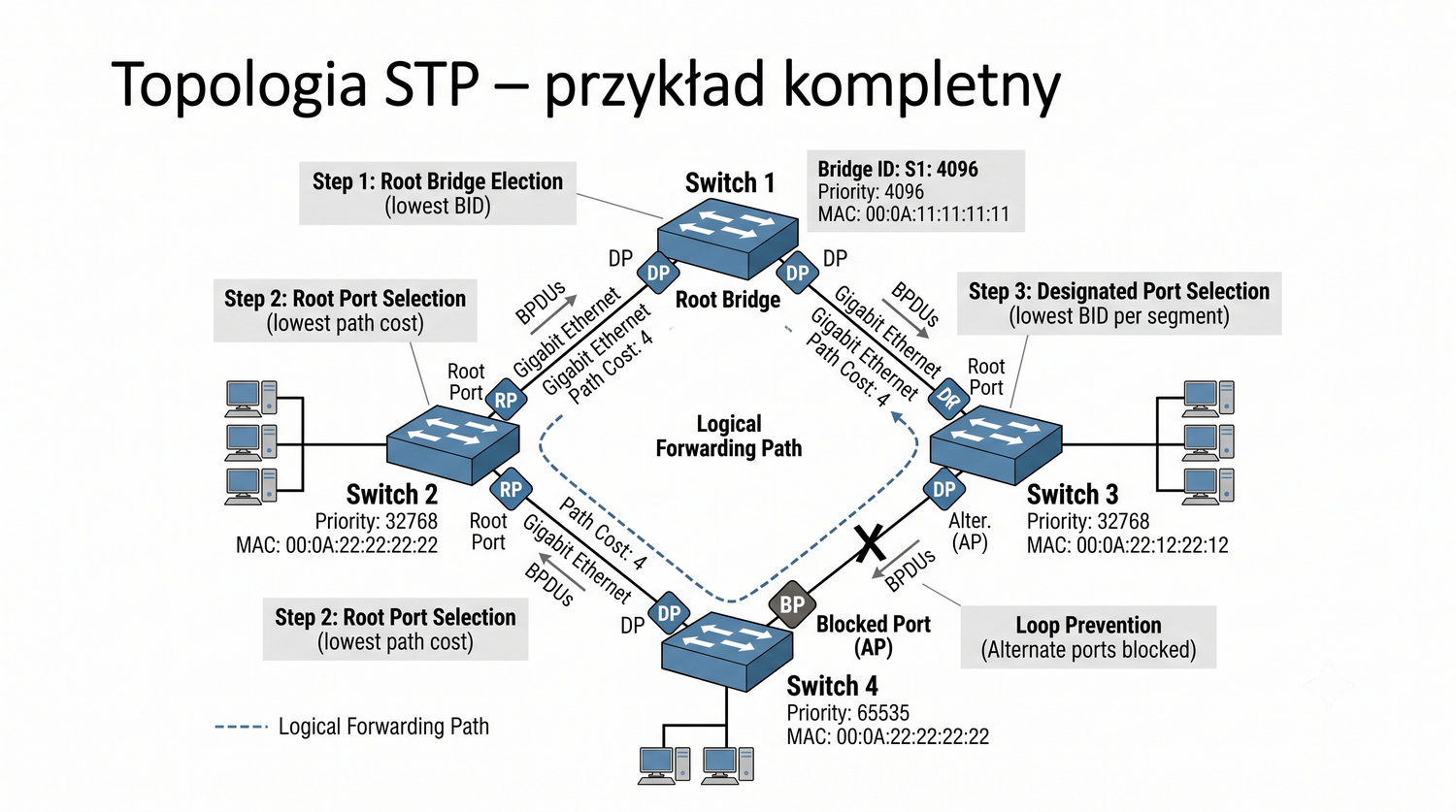

Analiza konkretnego przypadku czterech przełączników połączonych w kwadrat pozwala zrozumieć praktyczne działanie STP. Każdy przełącznik musi samodzielnie obliczyć swoją pozycję w drzewie.

Switch A zostaje Root Bridge dzięki najniższemu priorytetowi. Switch B i C wybierają Root Port na podstawie kosztu ścieżki. Switch D, będący najdalej od Root Bridge, musi dodatkowo uwzględnić koszt przez B lub C.

Ostateczna topologia pozbawiona jest pętli: jedno z czterech łączy zostaje zablokowane, a ruch przepływa wyłącznie po aktywnych połączeniach tworzących strukturę drzewiastą.

Protokół STP mimo swojego wieku wciąż jest używany w wielu sieciach, szczególnie tam, gdzie znajdują się starsze urządzenia sieciowe. Zrozumienie jego mechanizmów stanowi podstawę do nauki nowszych protokołów.

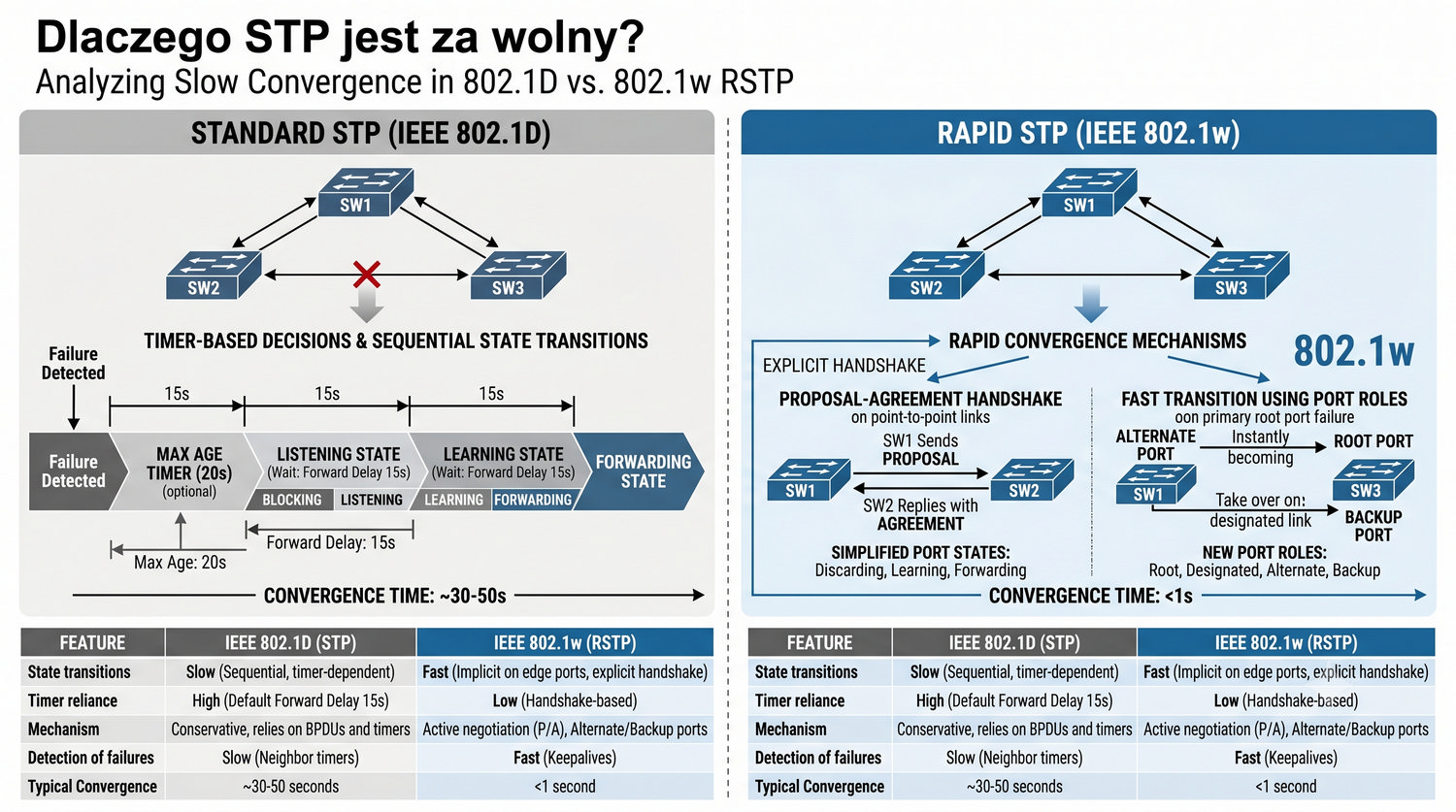

Głównym ograniczeniem STP jest długi czas zbieżności sięgający nawet 50 sekund. W nowoczesnych sieciach, gdzie użytkownicy oczekują ciągłości usług, jest to wartością nieakceptowalną.

Mimo to koncepcje wprowadzone w STP, takie jak Bridge ID, koszt ścieżki czy role portów, pozostały niezmienione w RSTP i MSTP. Dlatego solidne zrozumienie STP jest kluczowe dla każdego inżyniera sieci.

W dzisiejszych sieciach LAN, gdzie dominują aplikacje czasu rzeczywistego, takie jak VoIP i wideokonferencje, przerwy w transmisji rzędu kilkudziesięciu sekund są całkowicie niedopuszczalne. Użytkownicy oczekują ciągłości połączenia nawet w przypadku awarii.

Protokół TCP, używany przez większość aplikacji, ma własne mechanizmy retransmisji, ale działają one w skali kilku sekund. Długotrwała przerwa spowodowana zbieżnością STP prowadzi do masowych przekroczeń czasu i zrywania sesji.

Dlatego przemysł sieciowy opracował RSTP, który redukuje czas zbieżności do 1-3 sekund, co jest wartością akceptowalną dla większości aplikacji i usług sieciowych.

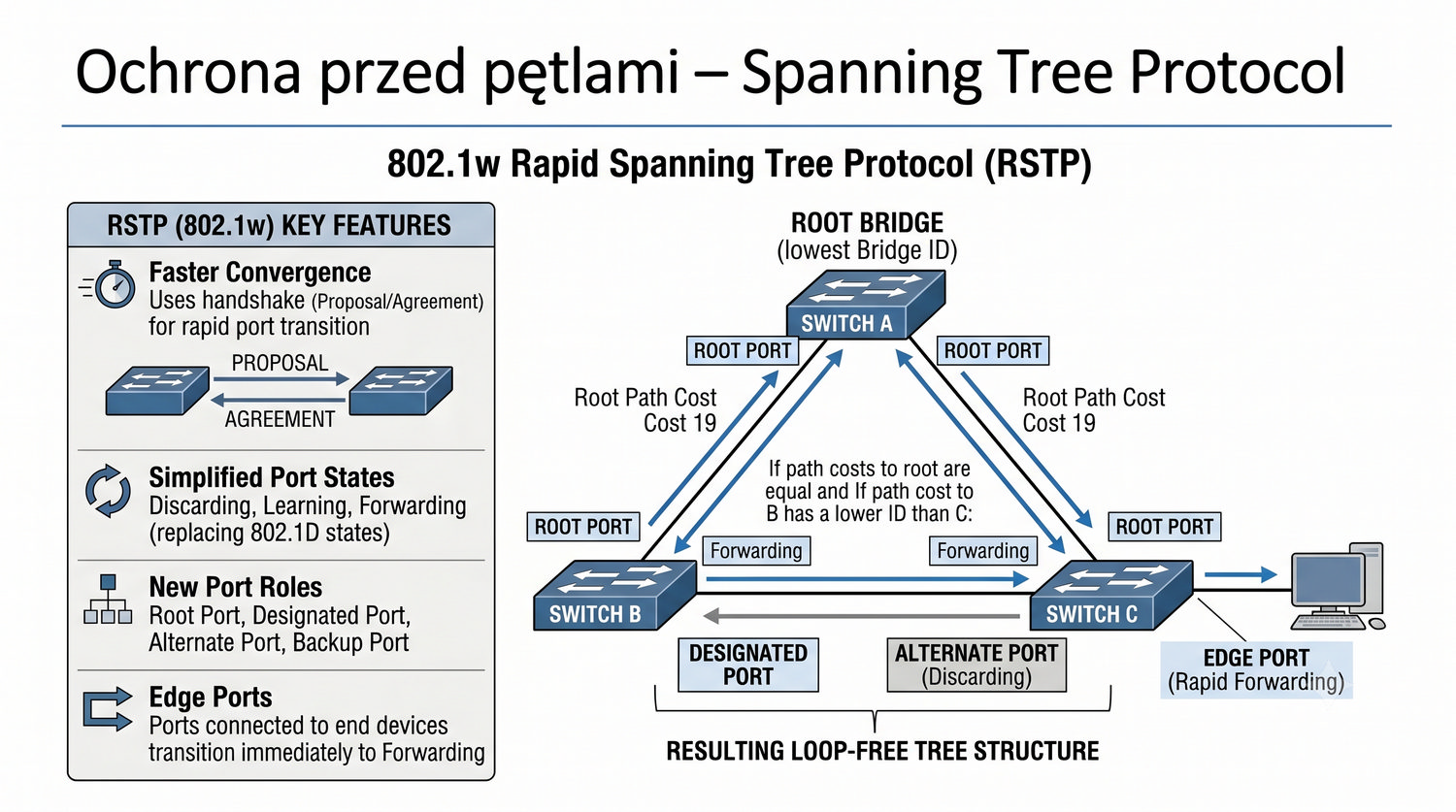

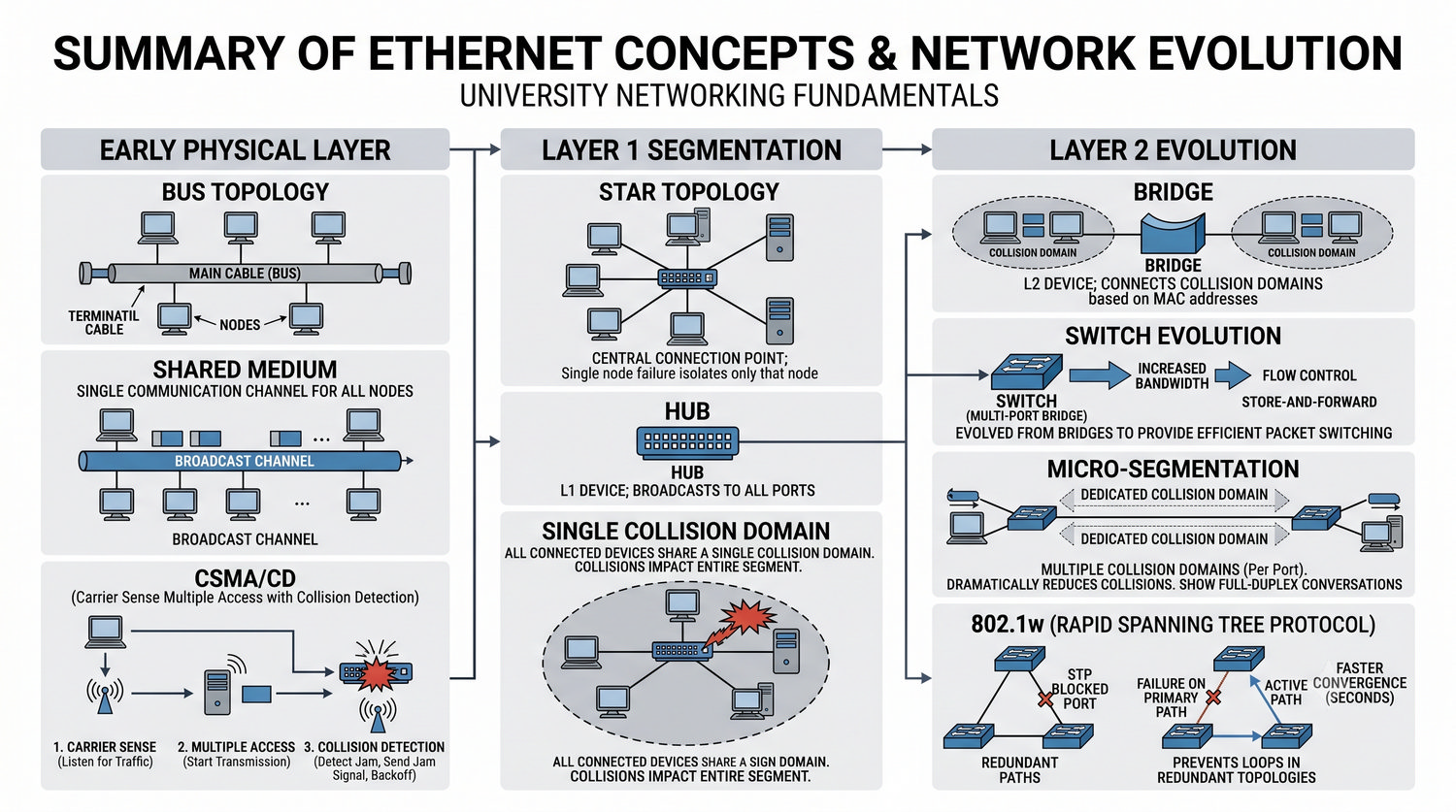

RSTP wprowadza szereg usprawnień, które radykalnie skracają czas zbieżności, zachowując jednocześnie wsteczną kompatybilność ze STP. Oznacza to, że przełączniki RSTP mogą współpracować z urządzeniami STP w tej samej sieci.

Najważniejszą zmianą jest wprowadzenie mechanizmu Proposal i Agreement, który pozwala na inicjatywne przejście portu do stanu Forwarding. Port nie musi już czekać na upływ timerów, a jedynie na potwierdzenie od sąsiada.

Redukcja liczby stanów portów z pięciu do trzech upraszcza implementację i przyspiesza działanie protokołu. Stan Discarding łączy w sobie funkcje Blocking i Listening ze STP.

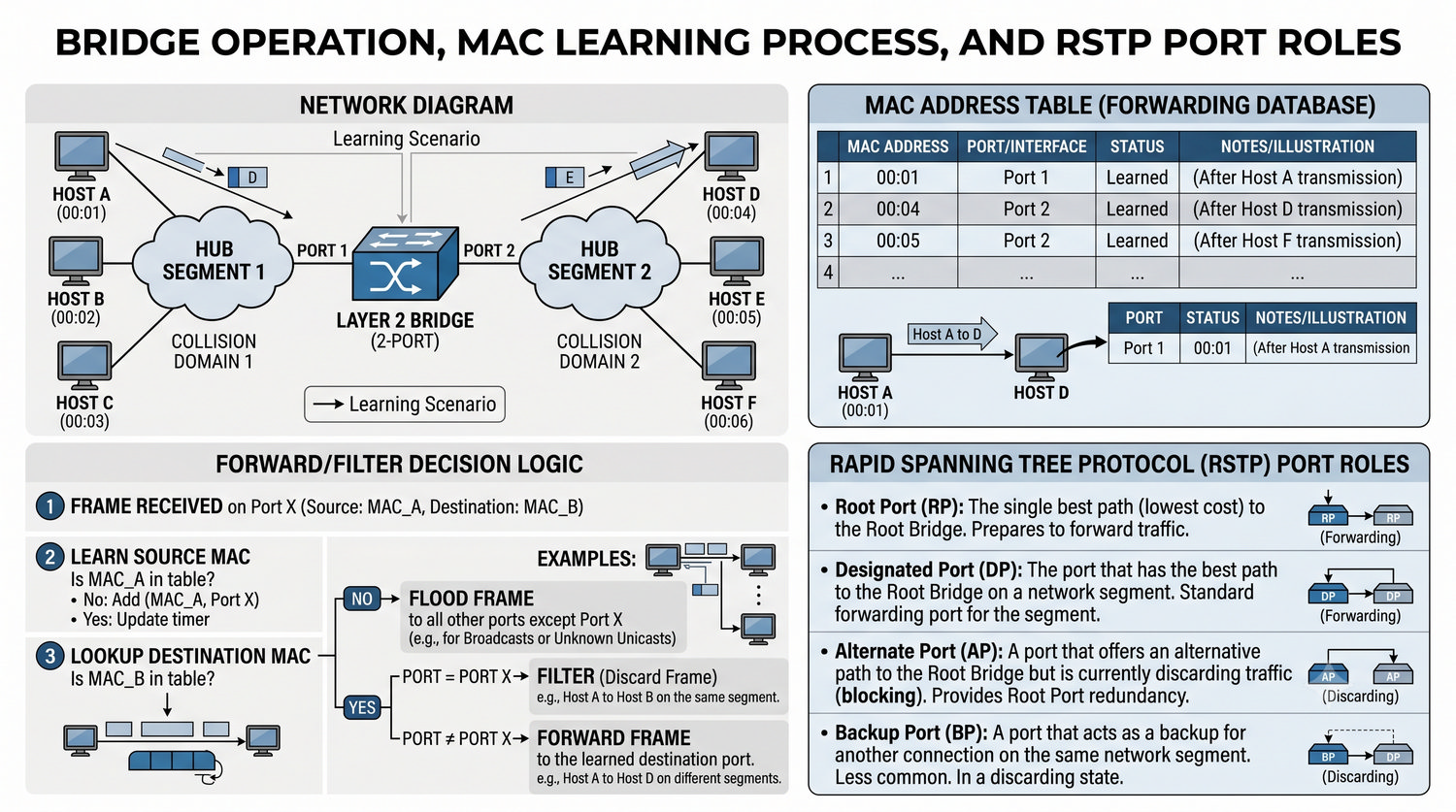

RSTP definiuje cztery role portów, które precyzyjnie określają funkcję każdego portu w topologii sieci. Root Port i Designated Port zostały przeniesione ze STP i działają na tych samych zasadach.

Alternate Port to nowa rola, która zapewnia zapasową ścieżkę do Root Bridge. Port ten pozostaje w stanie Discarding, ale jest gotowy do natychmiastowego przejęcia ruchu w razie awarii Root Portu.

Backup Port to specjalny przypadek portu zapasowego w segmencie sieci. Występuje rzadko, ale jest niezbędny w topologiach z wieloma połączeniami do tego samego segmentu.

Alternate Port jest kluczowym elementem przyspieszającym zbieżność w RSTP. W przeciwieństwie do NDP w STP, Alternate Port ma już wcześniej obliczoną gotową ścieżkę do Root Bridge.

Gdy przełącznik wykryje awarię na porcie będącym Root Portem, może natychmiast przełączyć Alternate Port w stan Forwarding, bez konieczności ponownego uruchamiania całej procedury wyboru.

W praktyce oznacza to, że sieć z RSTP jest w stanie odzyskać pełną funkcjonalność w czasie poniżej 2 sekund, co dla użytkowników końcowych jest praktycznie niezauważalne.

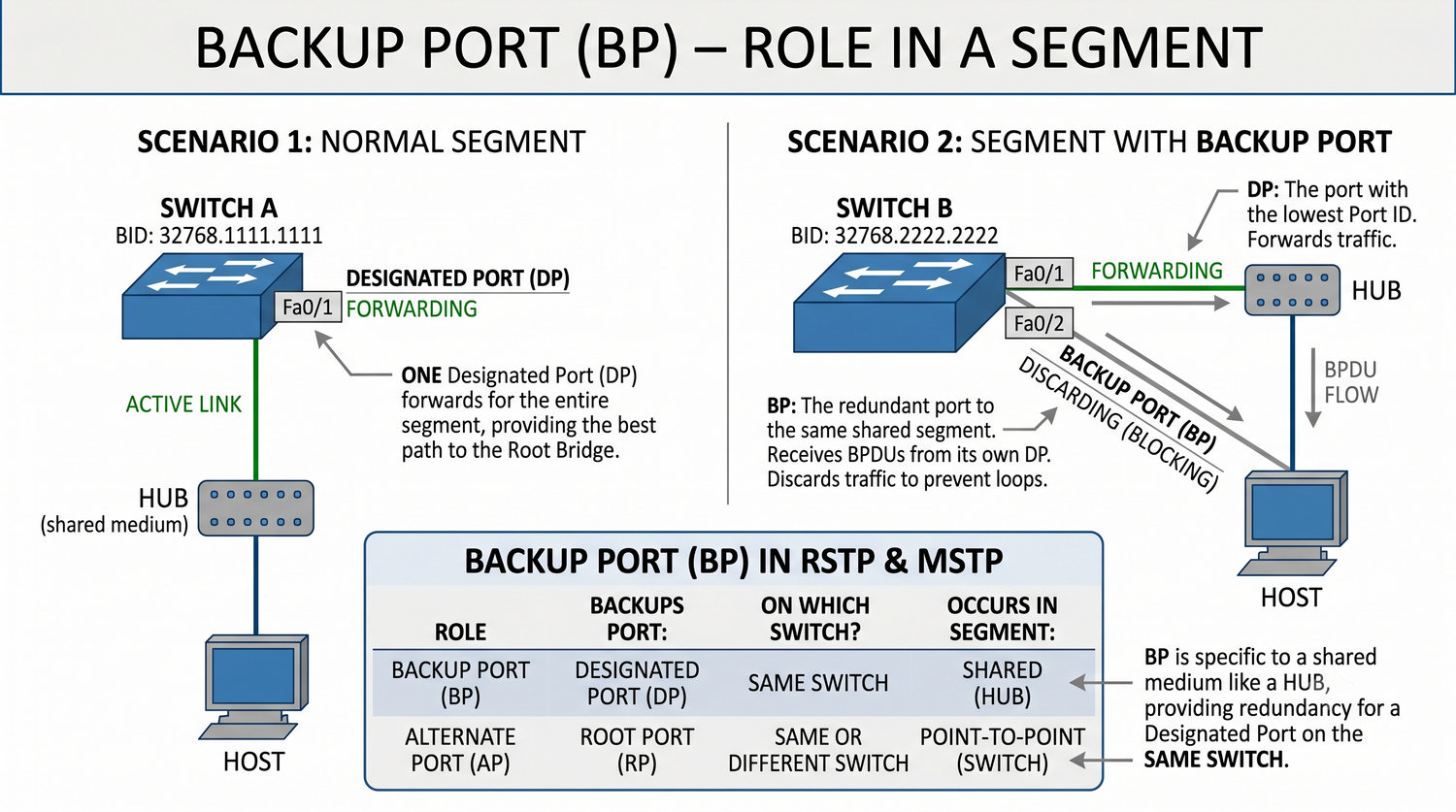

Backup Port to specjalny rodzaj portu zapasowego, który chroni przed awarią Designated Port w segmencie sieci. Jego działanie ogranicza się do sytuacji, gdy jeden przełącznik ma dwa połączenia z tym samym segmentem.

Taka topologia występuje najczęściej w starszych sieciach z koncentratorami lub w specyficznych konfiguracjach z mostami bezprzewodowymi. W nowoczesnych sieciach przełączanych BP jest rzadkością.

W przypadku awarii Designated Portu na danym segmencie Backup Port przejmuje jego funkcję, zapewniając ciągłość transmisji. Podobnie jak Alternate Port, może przejść do Forwarding niemal natychmiast.

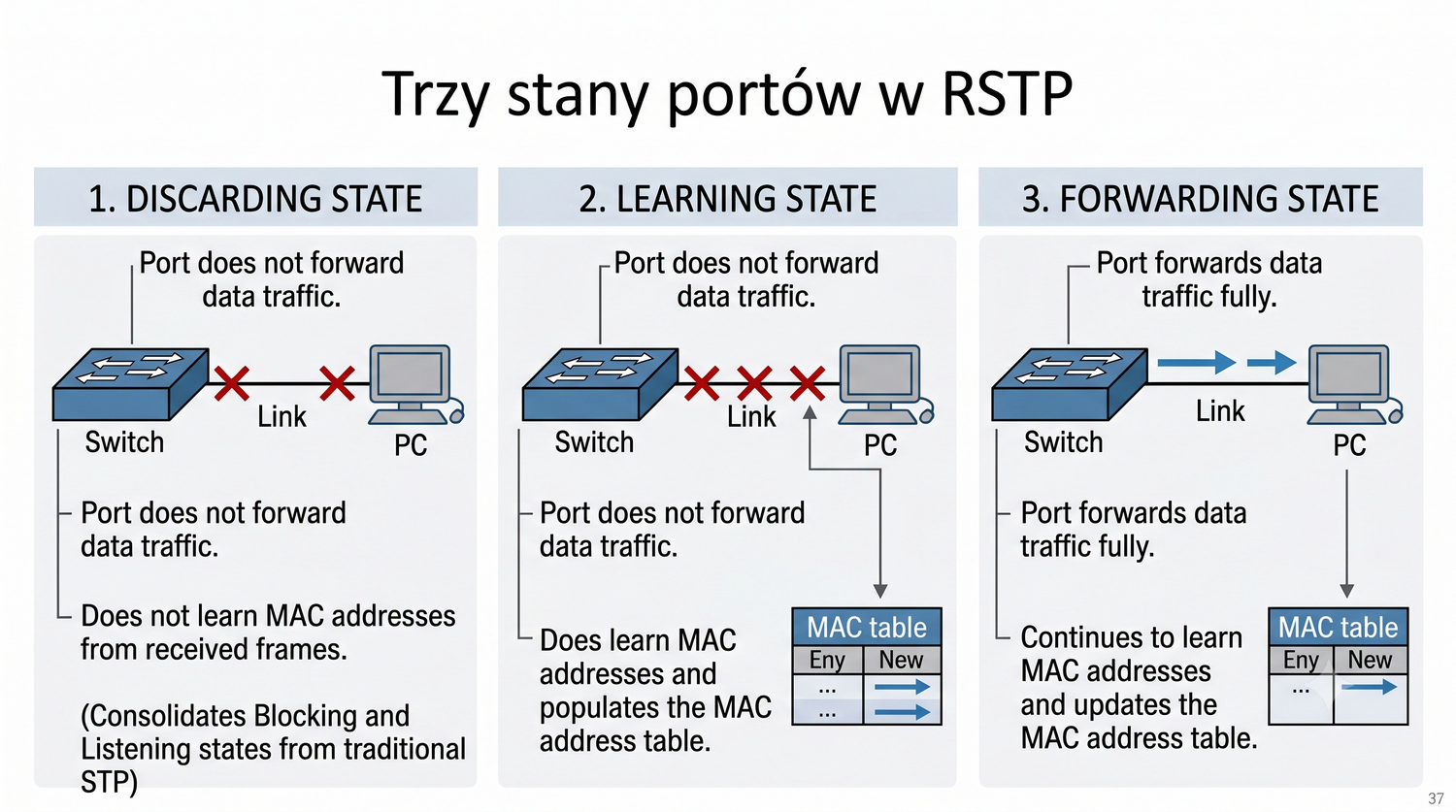

Uproszczenie modelu stanów portów z pięciu do trzech to jedna z kluczowych zalet RSTP. Stan Discarding zastępuje zarówno Blocking, jak i Listening z protokołu STP, co skraca czas potrzebny na osiągnięcie Forwarding.

Stan Learning w RSTP działa podobnie jak w STP, umożliwiając przełącznikowi zbudowanie tablicy MAC przed rozpoczęciem forwardowania. Jego czas trwania jest jednak krótszy dzięki mechanizmowi Proposal i Agreement.

Stan Forwarding w RSTP jest osiągany znacznie szybciej niż w STP, ponieważ port nie musi przechodzić przez wszystkie stany sekwencyjnie. Dzięki PA port może przejść z Discarding do Forwarding w jednym kroku.

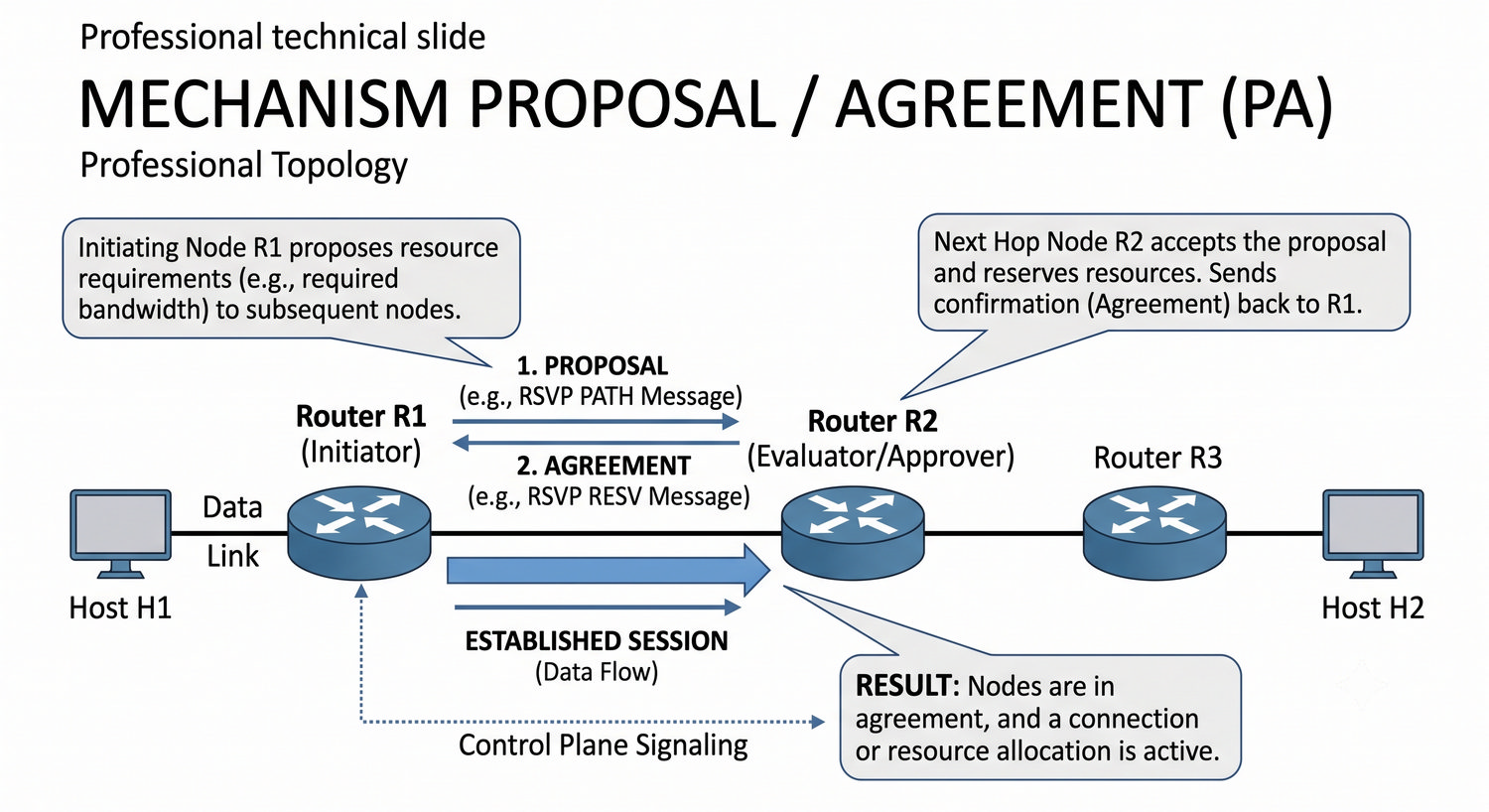

Mechanizm Proposal i Agreement to serce szybkiej zbieżności RSTP. Działa on wyłącznie na łączach typu point-to-point, czyli połączeniach bezpośrednich między dwoma przełącznikami.

Proces rozpoczyna się, gdy przełącznik wysyła BPDU z propozycją przejścia w stan Forwarding. Sąsiedni przełącznik, po otrzymaniu tej propozycji, tymczasowo blokuje swoje porty i odsyła potwierdzenie.

Dzięki tej sekwencji oba przełączniki mają pewność, że w segmencie nie powstanie tymczasowa pętla, a port może bezpiecznie rozpocząć forwardowanie. Cały proces trwa zaledwie ułamek sekundy.

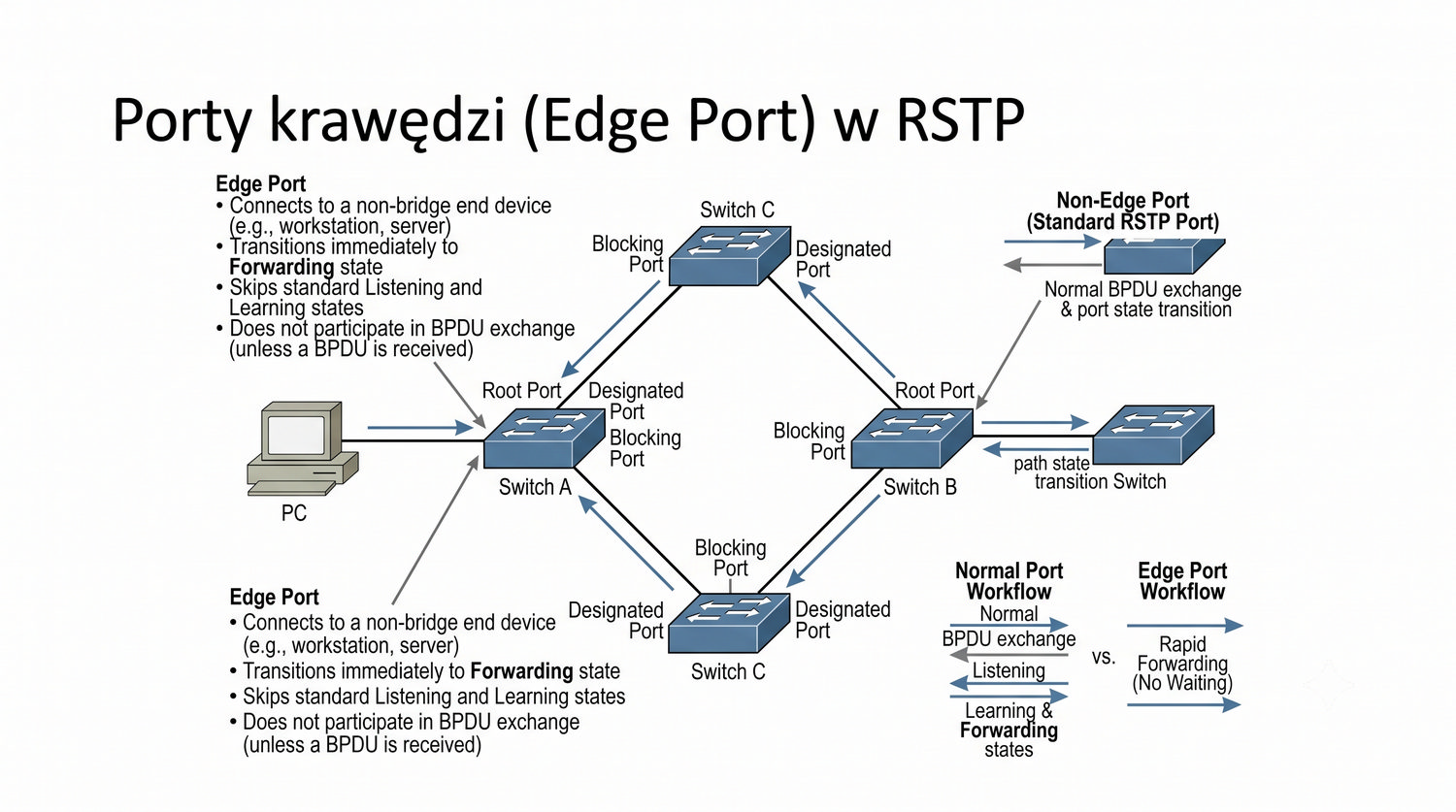

Edge Port to jedna z najważniejszych funkcji przyspieszających działanie sieci. Porty podłączone do stacji końcowych nie wymagają mechanizmów ochrony przed pętlami, ponieważ stacje nie forwardują ramek.

W STP odpowiednikiem Edge Port jest funkcja PortFast dostępna w urządzeniach Cisco. RSTP wbudował tę funkcjonalność bezpośrednio w standard, co ujednolica jej dostępność między różnymi producentami.

Mechanizm automatycznego wyłączania trybu Edge Port po wykryciu BPDU zwiększa bezpieczeństwo sieci. Jeśli ktoś podłączy przełącznik do portu oznaczonego jako Edge, RSTP automatycznie przełączy go na zwykły tryb.

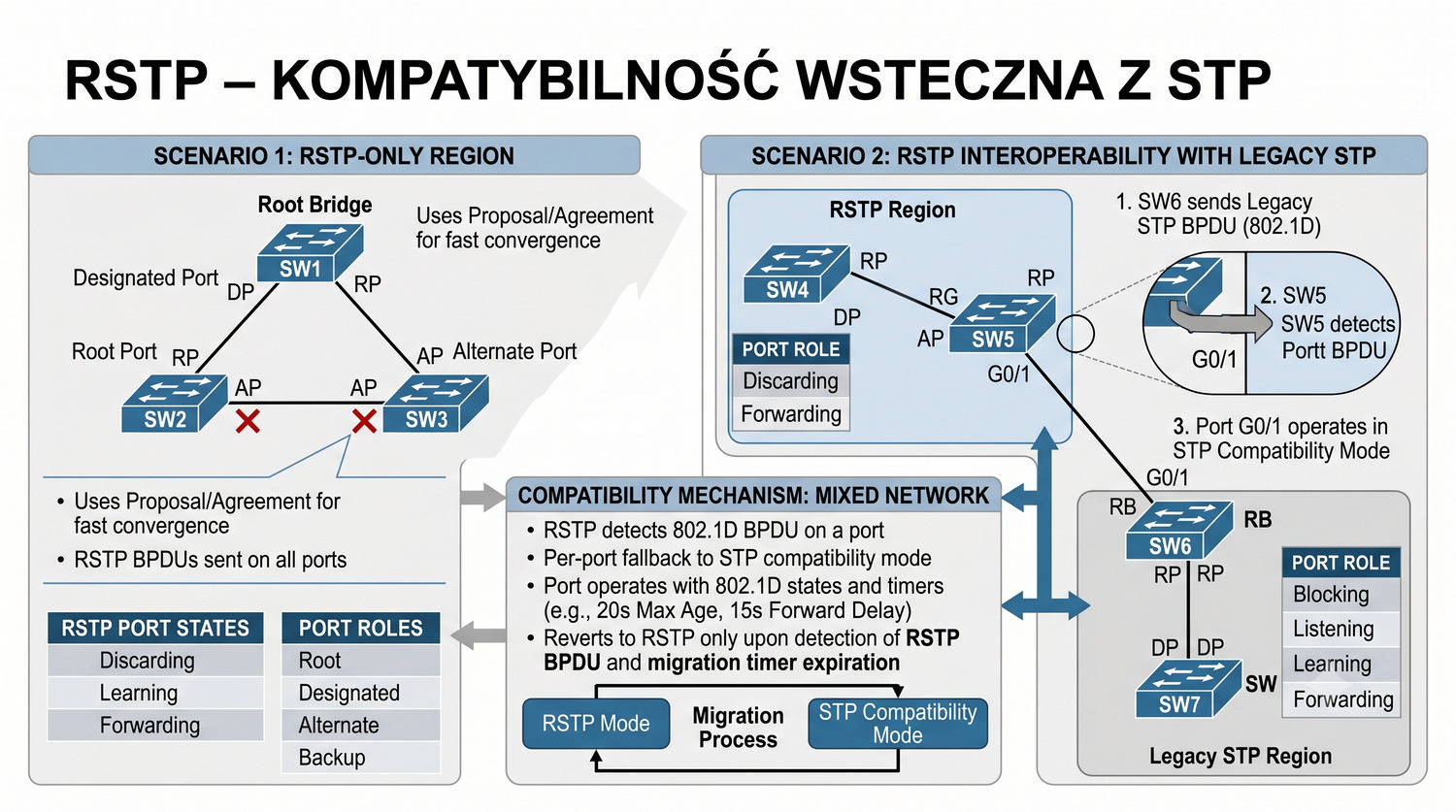

Kompatybilność wsteczna RSTP z STP jest kluczowa dla płynnej migracji sieci. Administratorzy mogą stopniowo wymieniać przełączniki na nowsze modele, nie martwiąc się o przerwy w działaniu.

Gdy przełącznik RSTP wykryje, że sąsiad wysyła ramki BPDU w formacie STP, automatycznie przełącza port na tryb zgodności. W tym trybie używane są wolniejsze mechanizmy STP dla tego konkretnego połączenia.

Należy jednak pamiętać, że obecność choć jednego przełącznika STP w sieci spowalnia zbieżność całej sieci do czasu STP. Dlatego zaleca się, aby w miarę możliwości migrować wszystkie urządzenia do RSTP.

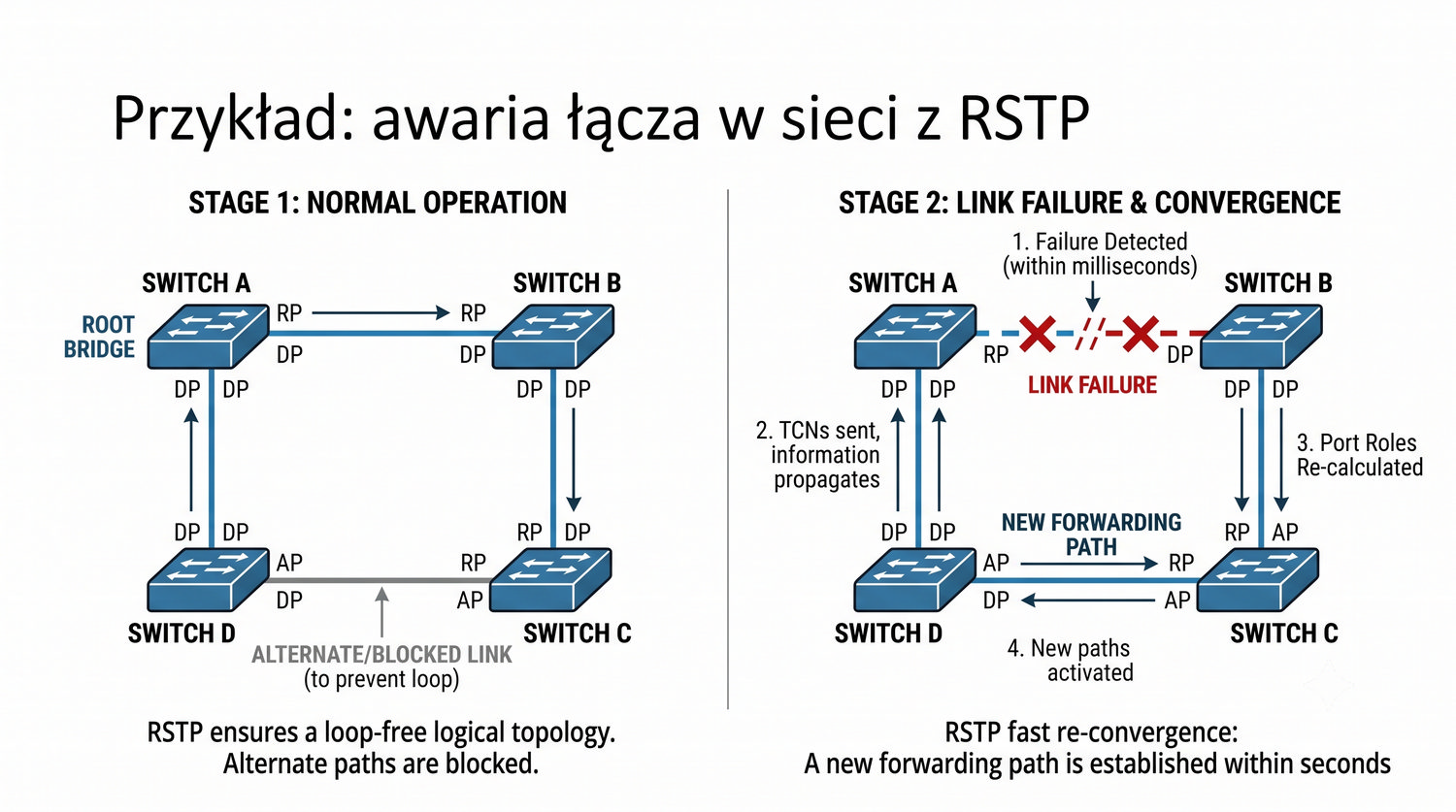

Awaria łącza w sieci z RSTP pokazuje praktyczną przewagę tego protokołu nad klasycznym STP. Gdy główne łącze ulega uszkodzeniu, przełączniki natychmiast wykrywają brak ramek BPDU i uruchamiają procedurę przełączenia na ścieżkę zapasową.

Alternate Port, który do tej pory pozostawał w stanie Discarding, zostaje błyskawicznie przełączony w stan Forwarding. Cały proces trwa od 1 do 3 sekund, co dla użytkowników końcowych jest praktycznie niezauważalne.

W praktyce oznacza to, że aplikacje takie jak VoIP czy wideokonferencje nie tracą połączenia podczas awarii. To właśnie szybka zbieżność RSTP czyni go standardem w nowoczesnych sieciach LAN.

RSTP jest obecnie domyślnym protokołem zapobiegającym pętli w większości zarządzalnych przełączników dostępnych na rynku. Jego zalety w porównaniu ze STP są tak znaczące, że nie ma uzasadnienia dla używania starszego standardu.

Wprowadzenie ról Alternate i Backup Port w połączeniu z mechanizmem Proposal i Agreement całkowicie zmieniło sposób, w jaki sieci radzą sobie z awariami. Czas zbieżności rzędu 1-3 sekund jest akceptowalny dla zdecydowanej większości aplikacji.

Mimo wszystkich zalet RSTP ma jedno ograniczenie: tworzy tylko jedno drzewo rozpinające dla wszystkich VLAN. To ograniczenie adresuje protokół MSTP.

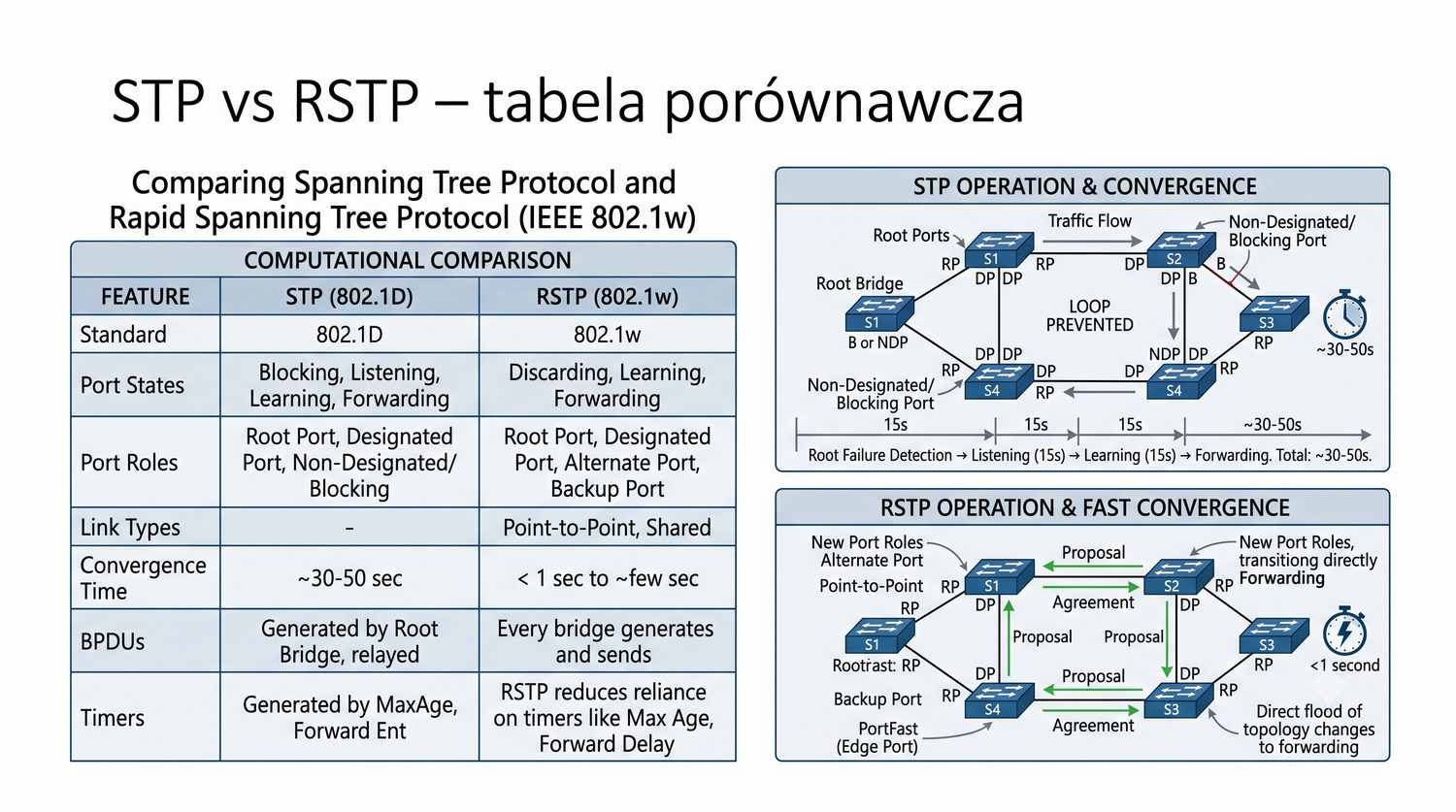

Przedstawiona tabela porównawcza jednoznacznie pokazuje przewagę RSTP nad STP. Redukcja czasu zbieżności z 50 do 3 sekund to największa, ale nie jedyna zaleta nowszego protokołu.

Dodanie ról Alternate i Backup Port oraz wprowadzenie mechanizmu Proposal i Agreement sprawia, że RSTP jest nie tylko szybszy, ale także bardziej odporny na zmiany topologii. Porty zapasowe są gotowe do natychmiastowego przejęcia ruchu.

W praktyce zaleca się używanie RSTP we wszystkich nowych instalacjach sieciowych. STP powinien być stosowany tylko wtedy, gdy w sieci znajdują się przestarzałe przełączniki nieobsługujące RSTP.

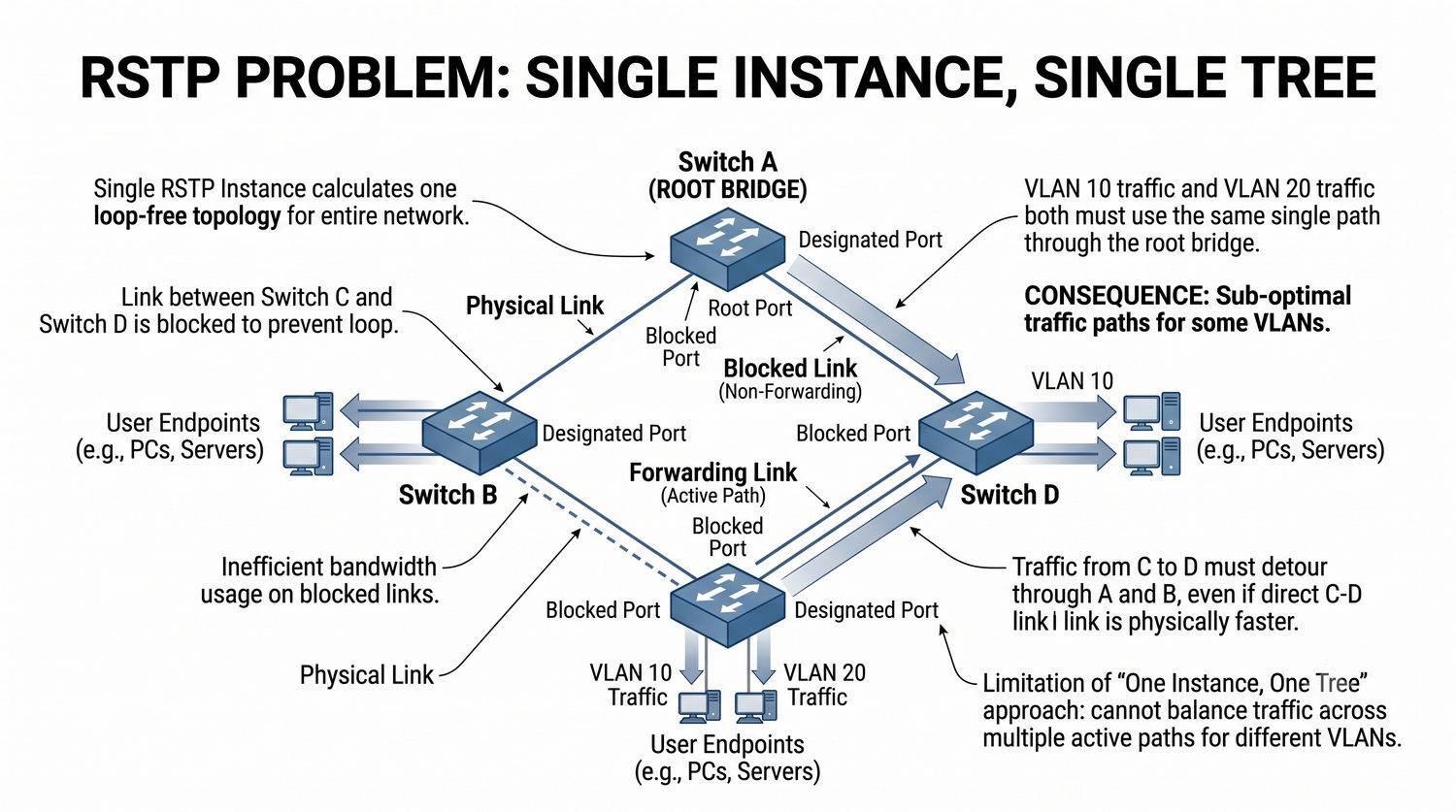

Ograniczenie RSTP do jednej instancji drzewa rozpinającego oznacza, że w sieci z wieloma VLAN-ami wszystkie one współdzielą tę samą ścieżkę aktywną. Prowadzi to do nieefektywnego wykorzystania dostępnych łączy redundantnych.

W praktyce oznacza to, że tylko jedno z redundantnych łączy jest aktywne w danym momencie, a pozostałe pozostają zablokowane. W sieciach z dużą liczbą VLAN oznacza to marnowanie cennej przepustowości.

Problem ten narasta wraz ze wzrostem liczby VLAN-ów i zapotrzebowania na pasmo. W dużych sieciach firmowych i campusowych straty wynikające z blokowania nadmiarowych łączy mogą być znaczące.

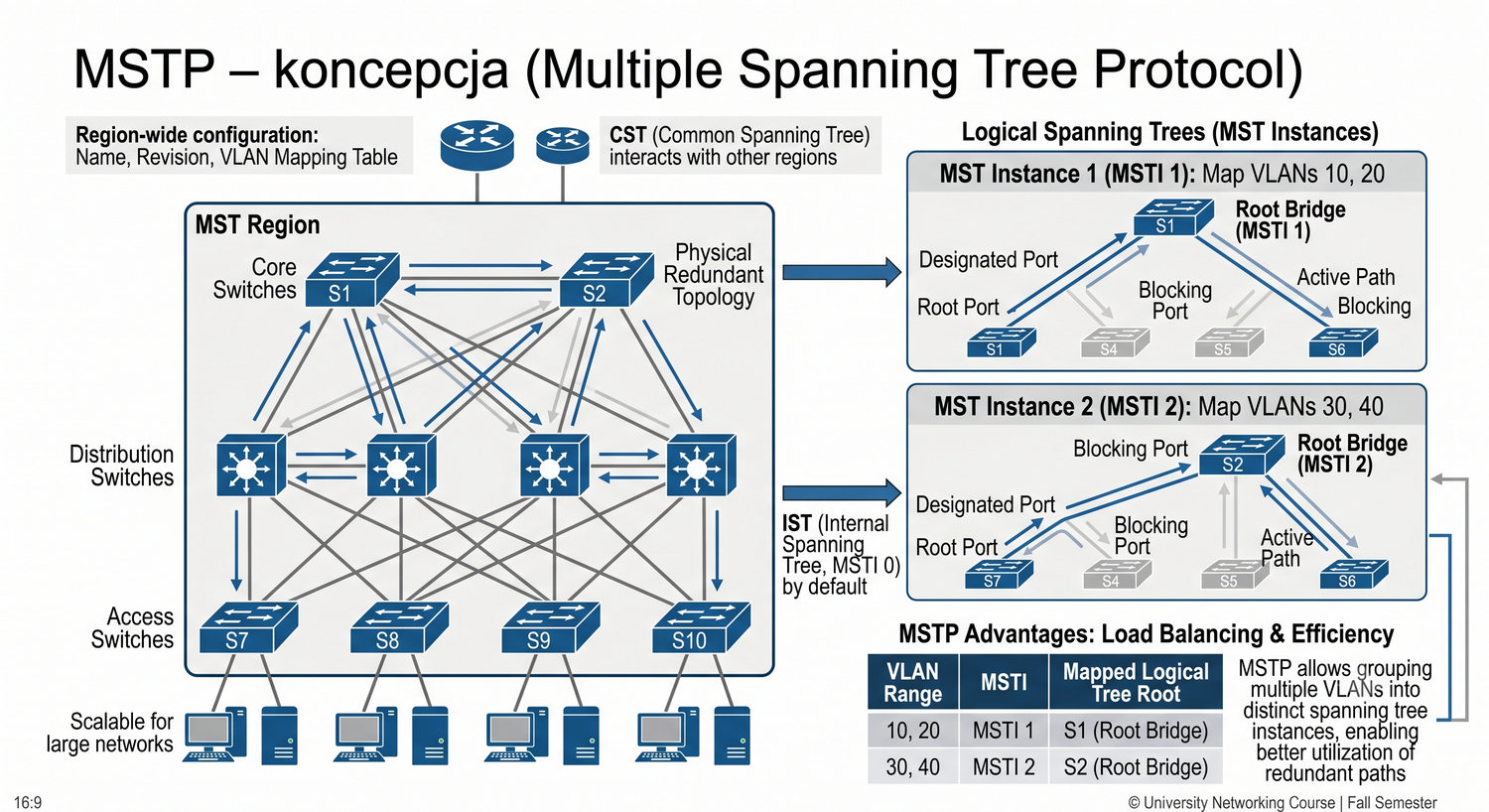

MSTP rozwiązuje problem jednej instancji RSTP poprzez wprowadzenie wielu niezależnych drzew rozpinających, każde dla przypisanej grupy VLAN-ów. Dzięki temu różne VLAN-y mogą korzystać z różnych ścieżek w sieci.

Koncepcja mapowania VLAN-ów do instancji MST pozwala administratorowi precyzyjnie sterować przepływem ruchu. Na przykład ruch VLAN-ów o dużym zapotrzebowaniu na pasmo można rozłożyć na różne łącza.

Równoważenie obciążenia osiągane dzięki MSTP nie wymaga dodatkowych protokołów ani skomplikowanych konfiguracji. Wystarczy odpowiednio przypisać VLAN-y do instancji, a protokół sam zadba o optymalne wykorzystanie łączy.

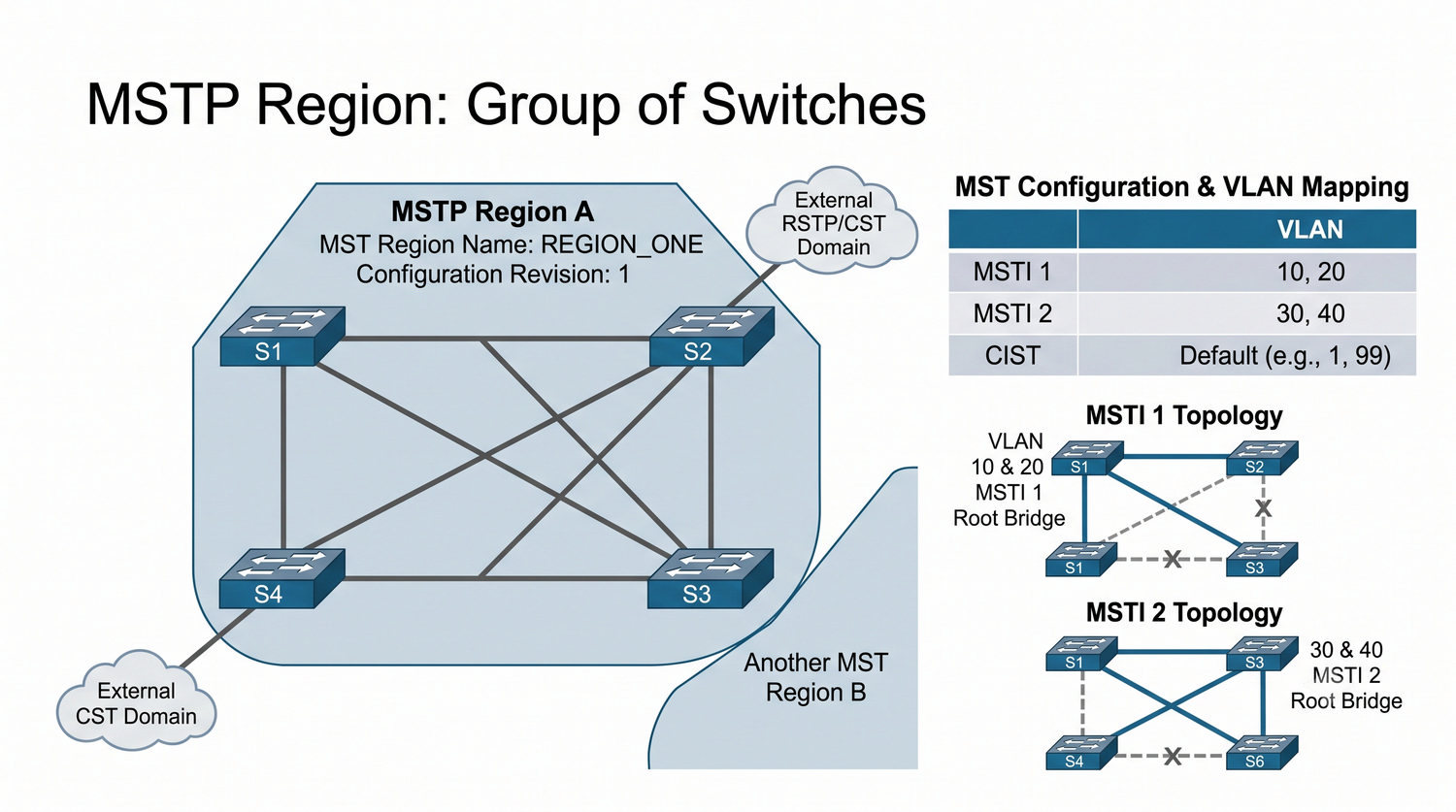

Region MST to logiczne zgrupowanie przełączników, które współdzielą tę samą konfigurację MSTP. Aby przełączniki należały do tego samego regionu, muszą mieć zgodną nazwę regionu, numer wersji oraz mapowanie VLAN-ów do instancji.

Wewnątrz regionu przełączniki wymieniają się informacjami o instancjach MST i współpracują przy budowaniu wielu drzew rozpinających. Komunikacja między regionami odbywa się za pomocą CIST.

Prawidłowe zaprojektowanie regionów MST jest kluczowe dla efektywnego działania protokołu. Zbyt duża liczba regionów zwiększa złożoność zarządzania, a zbyt mała może nie przynieść oczekiwanych korzyści z równoważenia obciążenia.

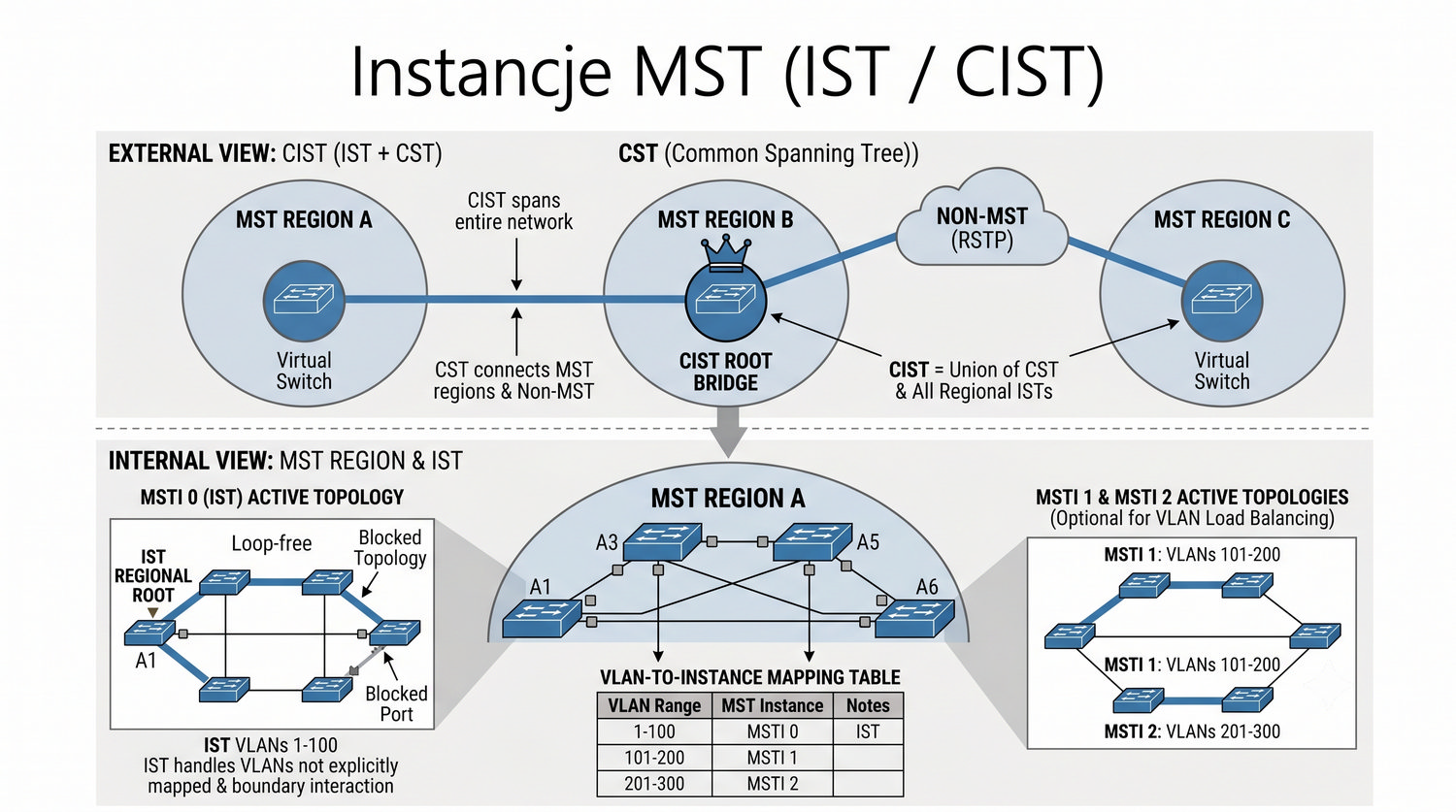

Internal Spanning Tree to podstawowa instancja działająca wewnątrz każdego regionu MST. Odpowiada ona za utrzymanie spójności topologii w obrębie regionu i komunikację z innymi regionami.

Common and Internal Spanning Tree łączy wszystkie regiony MST oraz ewentualne przełączniki STP i RSTP w jedną spójną topologię. Dzięki CIST cała sieć, nawet z mieszanką różnych protokołów, pozostaje wolna od pętli.

Administrator może tworzyć dodatkowe instancje MSTI, przypisując do nich konkretne grupy VLAN-ów. Każda taka instancja buduje własne drzewo rozpinające, niezależne od pozostałych instancji.

Zaprezentowany przykład dwóch przełączników i dwóch łączy doskonale ilustruje korzyści płynące z użycia MSTP. Dzięki podzieleniu VLAN-ów na dwie grupy i przypisaniu ich do różnych instancji, oba łącza pracują jednocześnie.

W tradycyjnym RSTP jedno z łączy byłoby zablokowane, a cały ruch wszystkich VLAN-ów musiałby przepływać przez jedno połączenie. MSTP pozwala efektywnie podwoić dostępną przepustowość między przełącznikami.

W większych sieciach z wieloma przełącznikami i wieloma łączami korzyści z równoważenia obciążenia są jeszcze większe. MSTP umożliwia pełne wykorzystanie całej dostępnej infrastruktury sieciowej.

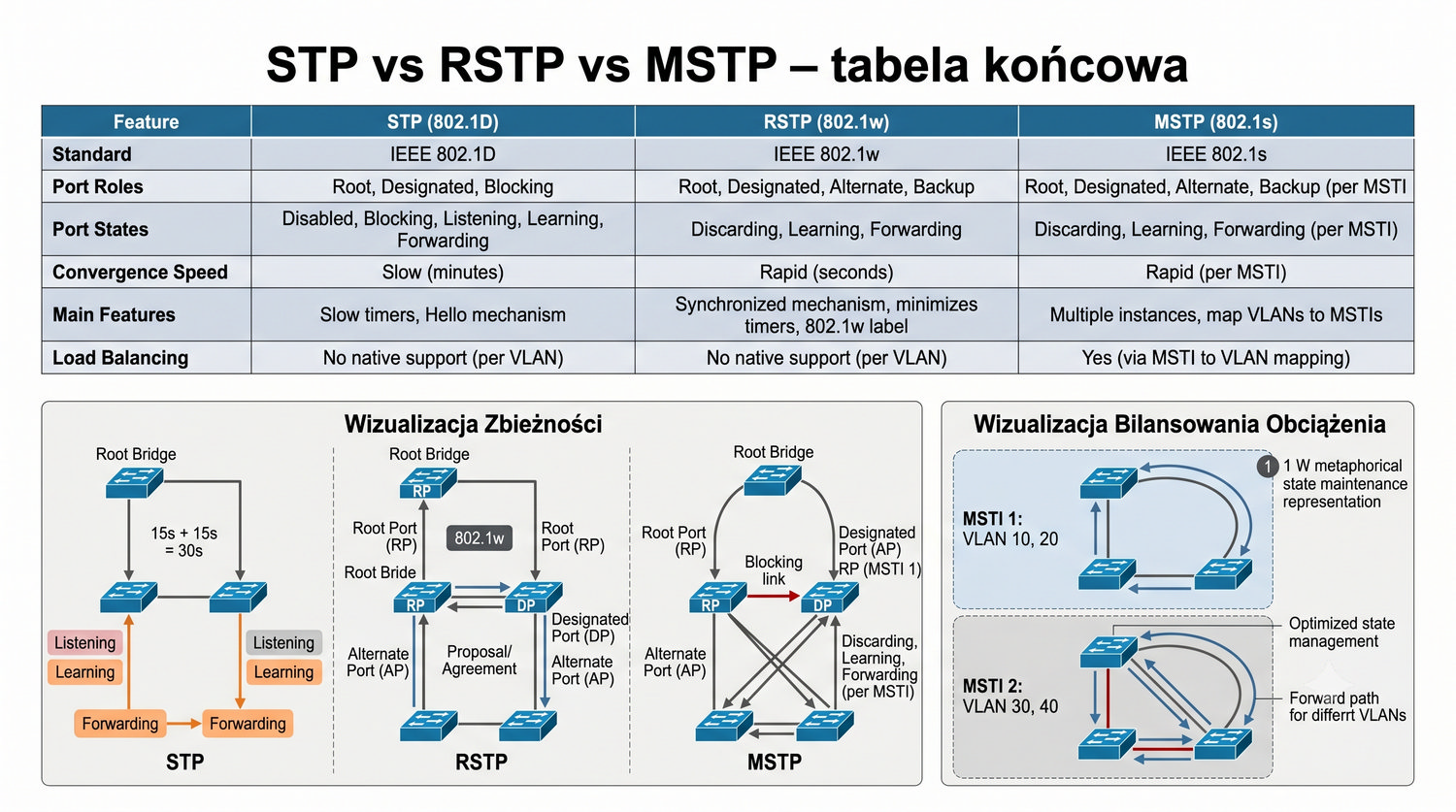

Tabela porównawcza wszystkich trzech protokołów pokazuje ewolucję standardów zapobiegających pętli. Każda kolejna wersja wnosiła istotne usprawnienia, zachowując jednocześnie kompatybilność z poprzednikami.

MSTP jest najbardziej zaawansowanym protokołem z tej rodziny, oferującym zarówno szybką zbieżność RSTP, jak i możliwość równoważenia obciążenia między VLAN-ami. Jego złożoność jest jednak najwyższa.

Wybór odpowiedniego protokołu zależy od skali sieci, liczby VLAN-ów oraz wymagań dotyczących dostępności i przepustowości. Dla małych sieci RSTP jest w pełni wystarczający, dla dużych zaleca się MSTP.

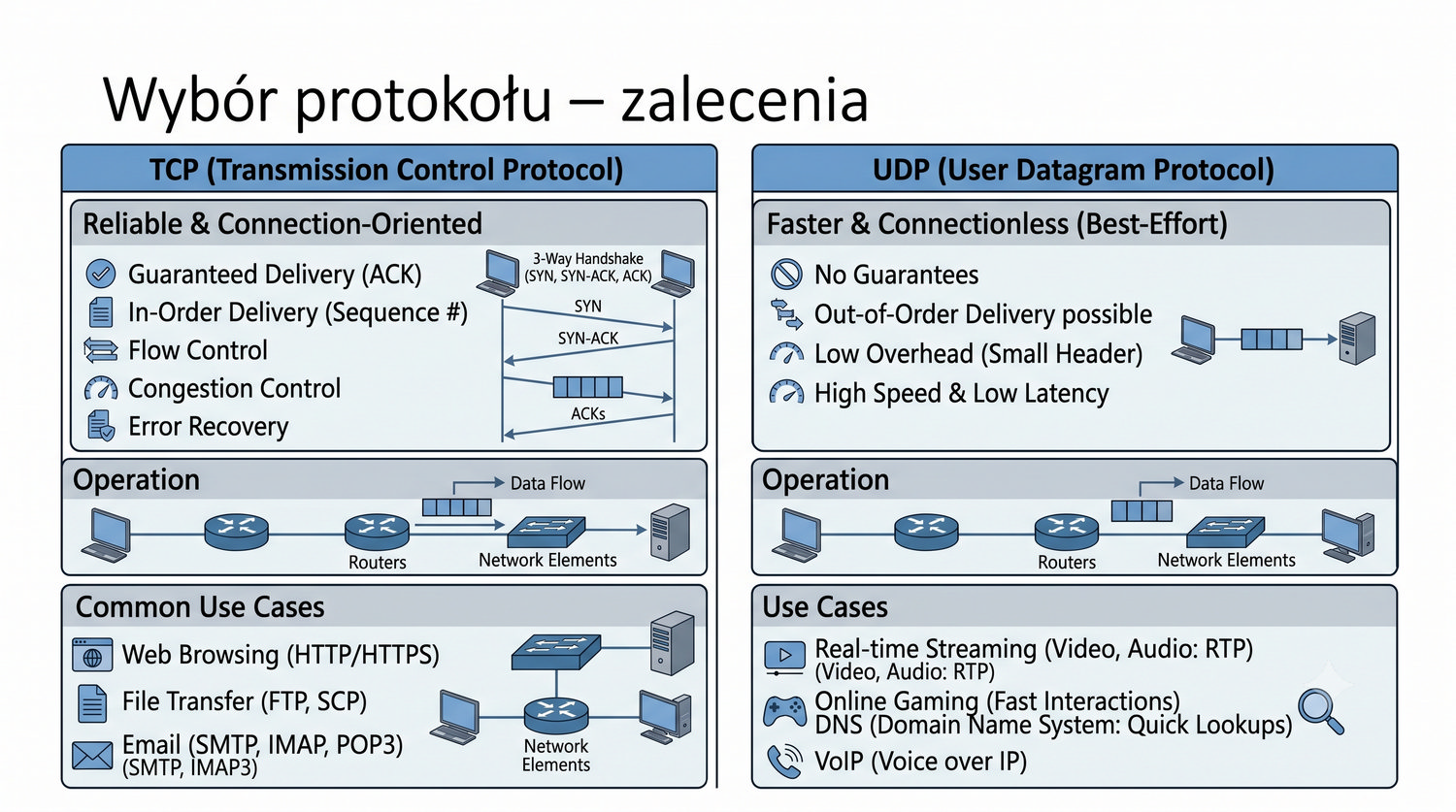

Przedstawione zalecenia opierają się na wieloletnim doświadczeniu inżynierów sieciowych i rekomendacjach producentów sprzętu sieciowego. Każda sieć ma swoją specyfikę, ale ogólne zasady wyboru protokołu są uniwersalne.

W sieciach domowych i małych firmach najczęściej wystarczy domyślna konfiguracja RSTP. Producenci przełączników coraz częściej włączają RSTP jako domyślny protokół, co ułatwia konfigurację.

W przypadku sieci rozległych i campusowych warto rozważyć MSTP, szczególnie gdy w sieci funkcjonuje wiele VLAN-ów. Nakład pracy związany z konfiguracją MSTP zwraca się w postaci lepszego wykorzystania łączy redundantnych.

Ustawienie priorytetu Root Bridge to pierwszy i najważniejszy krok w konfiguracji STP. Przełącznik z najniższym priorytetem zostanie wybrany jako korzeń drzewa, dlatego warto celowo ustawić tę wartość na przełączniku centralnym.

BPDU Guard to podstawowe zabezpieczenie przed atakami na warstwę 2. Włączenie tej funkcji na portach końcowych zapobiega sytuacji, w której niepowołana osoba mogłaby wpłynąć na wybór Root Bridge.

Monitorowanie zmian topologii za pomocą protokołu SNMP i sysloga pozwala szybko wykrywać potencjalne problemy. Gwałtowny wzrost liczby powiadomień TCN może świadczyć o niestabilności łącza lub błędzie konfiguracji.

Atak STP Manipulation polega na podłączeniu do sieci przełącznika z celowo niskim priorytetem mostu. Taki atakujący przełącznik może przejąć rolę Root Bridge i przechwytywać ruch sieciowy do analizy.

BPDU Guard działa na zasadzie prewencji: jeśli na porcie chronionym pojawi się jakakolwiek ramka BPDU, port jest natychmiast wyłączany. Uniemożliwia to atakującemu jakikolwiek wpływ na topologię STP.

W zaawansowanych sieciach stosuje się również inne mechanizmy ochrony, takie jak Root Guard, BPDU Filter i Loop Guard. Każdy z nich chroni przed innym typem zagrożenia dla stabilności STP.

Zmiany topologii sieci, takie jak podłączenie lub odłączenie kabla, generują powiadomienia TCN rozsyłane do wszystkich przełączników. Każde TCN powoduje opróżnienie tablicy FDB, co prowadzi do czasowego floodowania ruchu.

Zjawisko flappingu, czyli częstego zmieniania się stanu łącza, jest jednym z najtrudniejszych do diagnozowania problemów w sieciach ze STP. Niestabilne łącze generuje ciągłe TCN, powodując permanentne pogorszenie wydajności.

Błędy konfiguracji, takie jak niespójne timery czy zbyt niski priorytet na nieodpowiednim przełączniku, mogą prowadzić do nieoptymalnego przepływu ruchu. W skrajnych przypadkach mogą nawet spowodować całkowitą utratę komunikacji w sieci.

Przedstawione w prezentacji protokoły STP, RSTP i MSTP stanowią kompleksowe rozwiązanie problemu pętli w sieciach warstwy 2. Każdy z nich znajduje zastosowanie w odpowiednim kontekście sieciowym.

Wybór konkretnego protokołu powinien być podyktowany wymaganiami dotyczącymi czasu zbieżności, skalowalności i potrzebą równoważenia obciążenia. Nie ma jednego uniwersalnego rozwiązania dla wszystkich przypadków.

Bezpieczeństwo protokołu STP jest równie ważne jak jego funkcjonalność. Wdrożenie mechanizmów takich jak BPDU Guard i Edge Port powinno być standardem w każdej profesjonalnie zarządzanej sieci.
