Przełącznik Ethernet to urządzenie warstwy 2 modelu OSI, które podejmuje decyzję o przekazywaniu ramek na podstawie adresów MAC źródła i przeznaczenia. Sercem każdego przełącznika jest układ ASIC (Application-Specific Integrated Circuit), który realizuje logikę przetwarzania ramek z prędkością liniową. To właśnie architektura ASIC determinuje, jaką metodę przełączania można zastosować w danym modelu urządzenia.

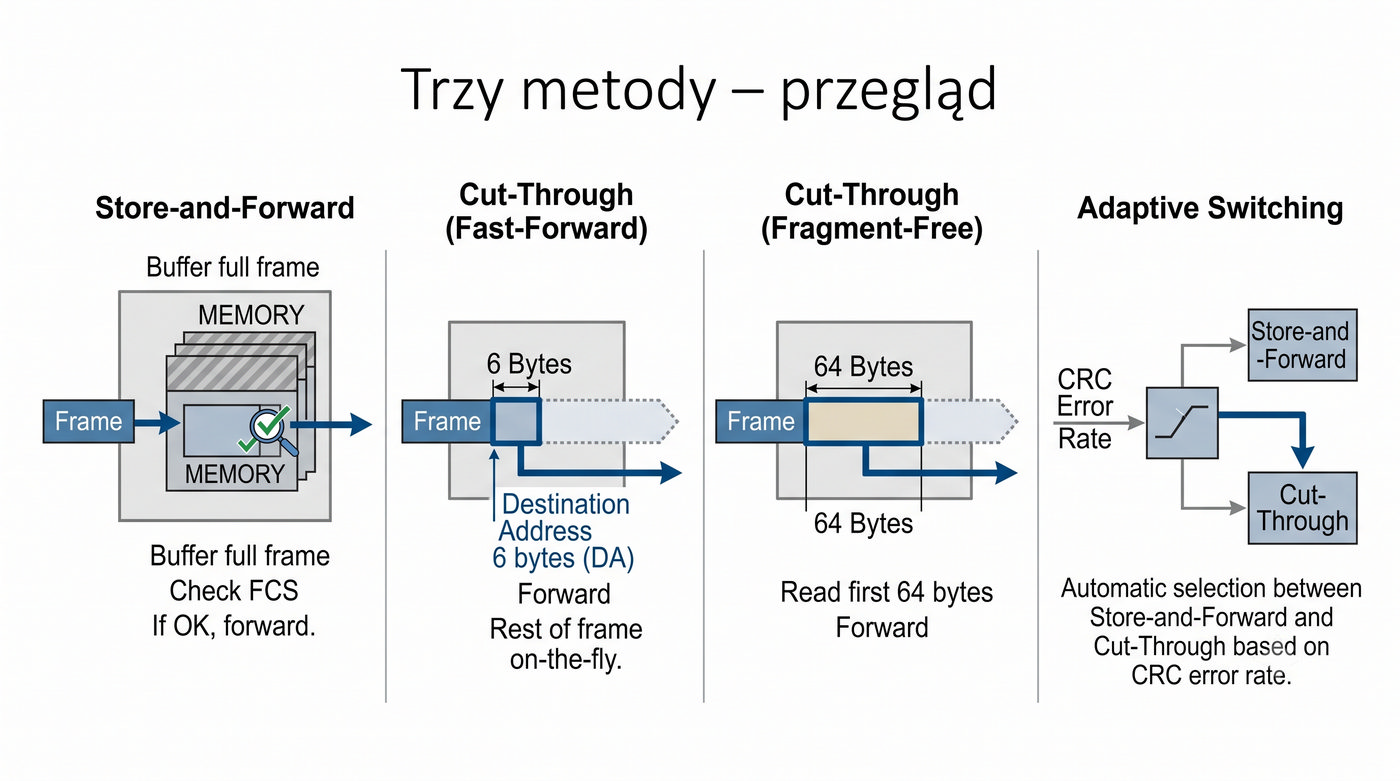

Każda z trzech metod przełączania oferuje inny balans między opóźnieniem a niezawodnością. Store-and-Forward wymaga pełnego buforowania ramki przed podjęciem decyzji, co zapewnia najwyższy poziom kontroli błędów, ale kosztem większego opóźnienia dla dużych ramek. Cut-Through forwarduje ramkę niemal natychmiast po odczytaniu adresu docelowego, dzięki czemu opóźnienie jest stałe i minimalne, jednak kosztem możliwości propagowania uszkodzonych ramek.

Adaptive Switching łączy zalety obu podejść, dynamicznie dostosowując metodę do aktualnego stanu łącza. W praktyce inżynierskiej wybór odpowiedniej metody ma kluczowe znaczenie przy projektowaniu sieci o specyficznych wymaganiach – od sieci przemysłowych po środowiska HPC i transakcyjne.

Metody przełączania ramek stanowią jeden z kluczowych elementów architektury przełączników Ethernet, bezpośrednio wpływając na wydajność i niezawodność całej sieci. wybór odpowiedniej metody powinien być podyktowany specyfiką środowiska sieciowego, w którym dane urządzenie ma pracować. Inzynierowie sieciowi muszą rozumieć kompromisy między opóźnieniem a integralnoscia danych, aby świadomie konfigurowac infrastrukture sieciowa.

Store-and-Forward jest metodą domyślna w większości przełącznikow dostępnych na rynku, co wynika z jej uniwersalnosci i zgodności że standardem IEEE 802.1D. Cut-Through znajduje zastosowanie przede wszystkim w środowiskach o ekstremalnie niskich wymaganiach co do opóźnienia, takich jak platformy transakcyjne czy superkomputery. Adaptive Switching stanowi rozwiązanie pośrednie, które próbuje łączyć zalety obu swiatow, jednak kosztem pewnej nieprzewidywalności działania.

kluczowa umiejetnoscia projektanta sieci jest nie tylko znajomość teorii działania poszczególnych metod, ale również praktyczna zdolność doboru odpowiedniej konfiguracji w zależności od wymagań biznesowych. W dalszej części prezentacji każda metodą zostanie szczegółowo omowiona wraz z przykładami obliczeniowymi i studiami przypadków.

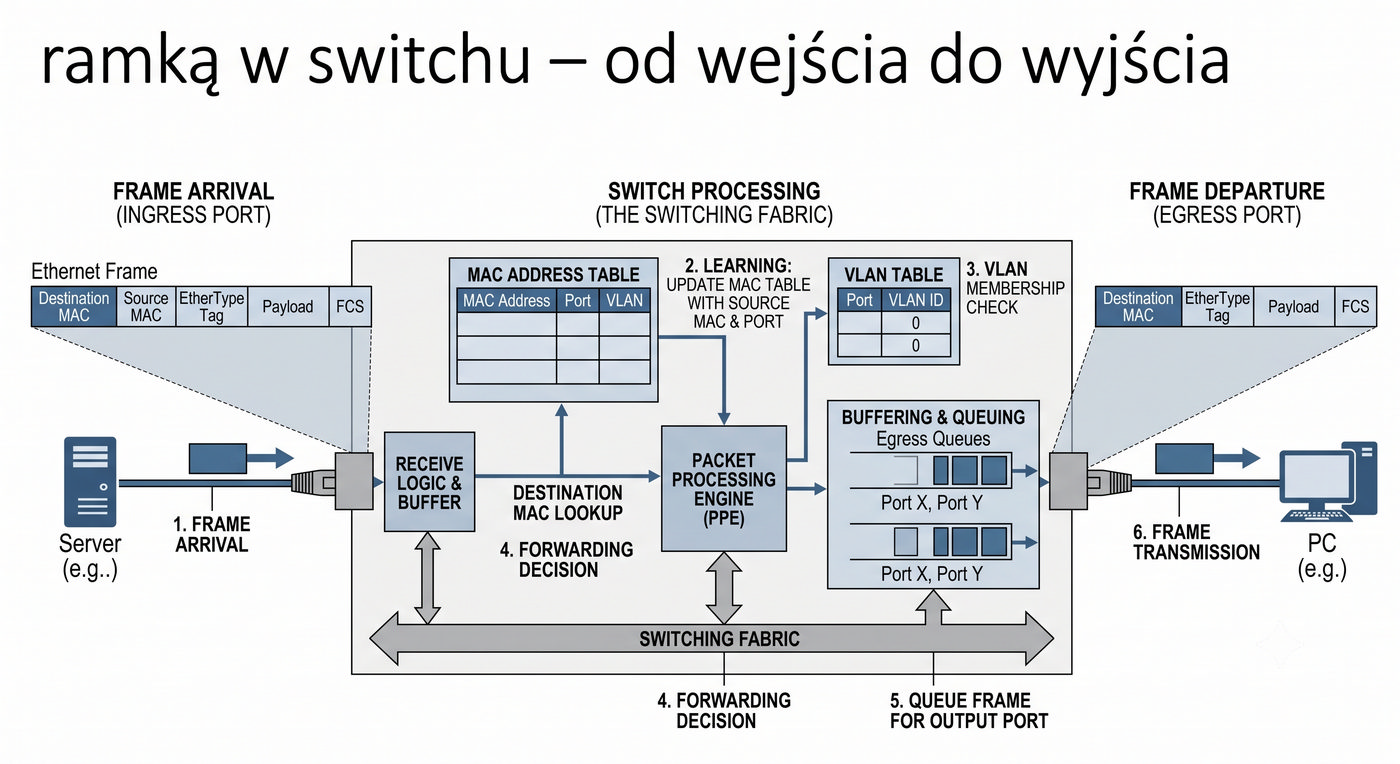

Proces przetwarzania ramki w przełączniku Ethernet rozpoczyna się w momencie, gdy pierwszy bit ramki dociera do interfejsu fizycznego portu wejściowego. Warstwa fizyczna (PHY) dokonuje konwersji sygnału elektrycznego lub optycznego na dane cyfrowe, a następnie przekazuje je do kontrolera MAC. Kontroler MAC odpowiada za identyfikację początku i końca ramki na podstawie preambuły i znacznika SFD.

Po zidentyfikowaniu ramki dane trafiają do układu ASIC, który odczytuje adres docelowy MAC i porównuje go z tablicą FDB (Forwarding Database). tablicą FDB jest budowana dynamicznie poprzez proces uczenia się adresów źródłowych ramek wchodzących na poszczególne porty. Jeśli adres docelowy znajduje się w tablicy, ASIC podejmuje decyzję o forwardowaniu na odpowiedni port; w przeciwnym razie ramką jest rozgłaszana na wszystkie porty poza źródłowym.

Czas potrzebny na te operacje, czyli latency, składa się z kilku składowych: czasu odczytu preambuły, czasu dostępu do tablicy FDB, czasu buforowania (jeśli dotyczy) oraz czasu propagacji na porcie wyjściowym. W nowoczesnych przełącznikach sumą tych składowych może wynosić od kilkudziesięciu nanosekund do kilkunastu mikrosekund.

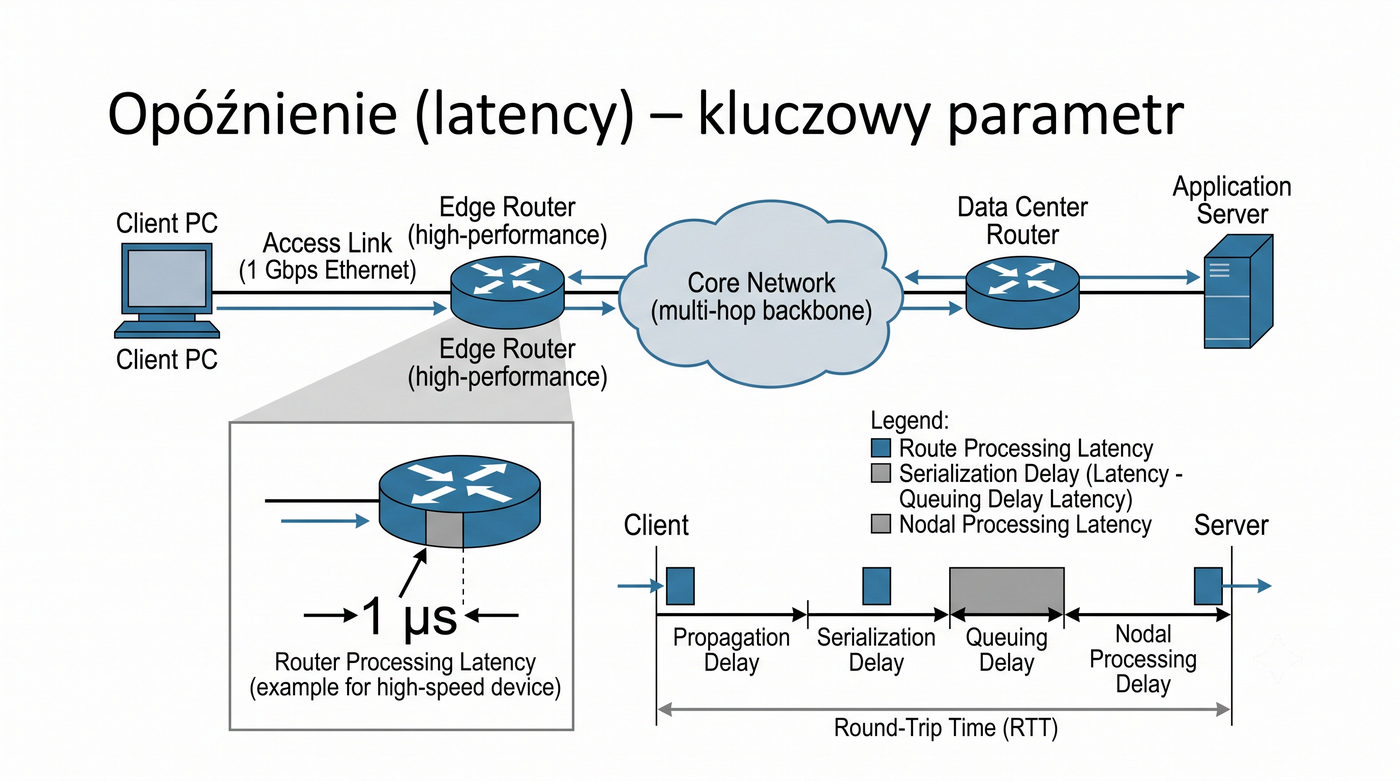

Parametr latency jest jednym z najważniejszych wskazników wydajności sieci, szczególnie w środowiskach wymagających szybkiej transmisji danych. W odróznieniu od przepustowości (throughput), która określa ilość danych przesłanych w jednostce czasu, latency określa, jak szybko pojedynczy pakiet może zostać dostarczony od zródla do celu. W zastosowaniach takich jak webcasting, VoIP czy handel algorytmiczny, nawet niewielkie różnice w opóznieniu mają wymierne skutki finansowe.

W przełącznikach Ethernet na całkowite opóźnienie składa się kilka składowych: opóźnienie związane z odbiorem ramki (reception latency), opóźnienie decyzyjne ASIC (switch decision latency) oraz opóźnienie transmisji na porcie wyjściowym (transmission latency). W metodzie Store-and-Forward dominującą składowa jest czas odbioru całej ramki, natomiast w metodzie Cut-Through dominuje czas decyzji ASIC i czas odbioru adresu docelowego.

W praktyce inżynierskiej pomiar latency realizuje się za pomocą dedykowanych narzędzi pomiarowych, takich jak analizatory protokołów czy oprogramowanie do testowania wydajności sieci (np. iperf3 z trybem pomiaru opóźnień). W sieciach korporacyjnych typowe wartości latency dla przełączników nowej generacji mieszcza się w przedziale od 0,5 do 20 mikrosekund, w zależności od wybranej metody i rozmiaru ramek.

Trzy główne metody przełączania różnią się przede wszystkim momentem, w którym przełącznik rozpoczyna przekazywanie ramki na port wyjściowy. W metodzie Store-and-Forward przełącznik musi odebrać całą ramkę przed podjęciem jakiejkolwiek decyzji, co daje mu pełną kontrolę nad jej zawartością i umożliwia weryfikację sumy kontrolnej. W metodzie Cut-Through decyzja forwardowania podejmowana jest już po odebraniu zaledwie pierwszych sześciu bajtów zawierających adres docelowy MAC.

Wariant Fragment-Free stanowi kompromis pomiędzy skrajnymi podejściami, wymagając odebrania 64 bajtów przed rozpoczęciem forwardowania. Liczba 64 nie jest przypadkowa – to minimalny dozwolony rozmiar ramki Ethernet, co oznacza, że Fragment-Free chroni przed forwardowaniem ramek szczątkowych (runt frames) powstających w wyniku kolizji. W praktyce Fragment-Free eliminuje większość uszkodzonych ramek bez konieczności buforowania całej ramki.

Adaptive Switching to mechanizm, który dynamicznie wybiera optymalną metodę na podstawie bieżącego poziomu błędów na porcie. Przełącznik monitoruje liczbę błędów CRC i jeśli przekroczy ona zadany próg, automatycznie przełącza się na bezpieczniejszą metodę Store-and-Forward. Po ustabilizowaniu się łącza następuje powrót do szybszej metody Cut-Through.

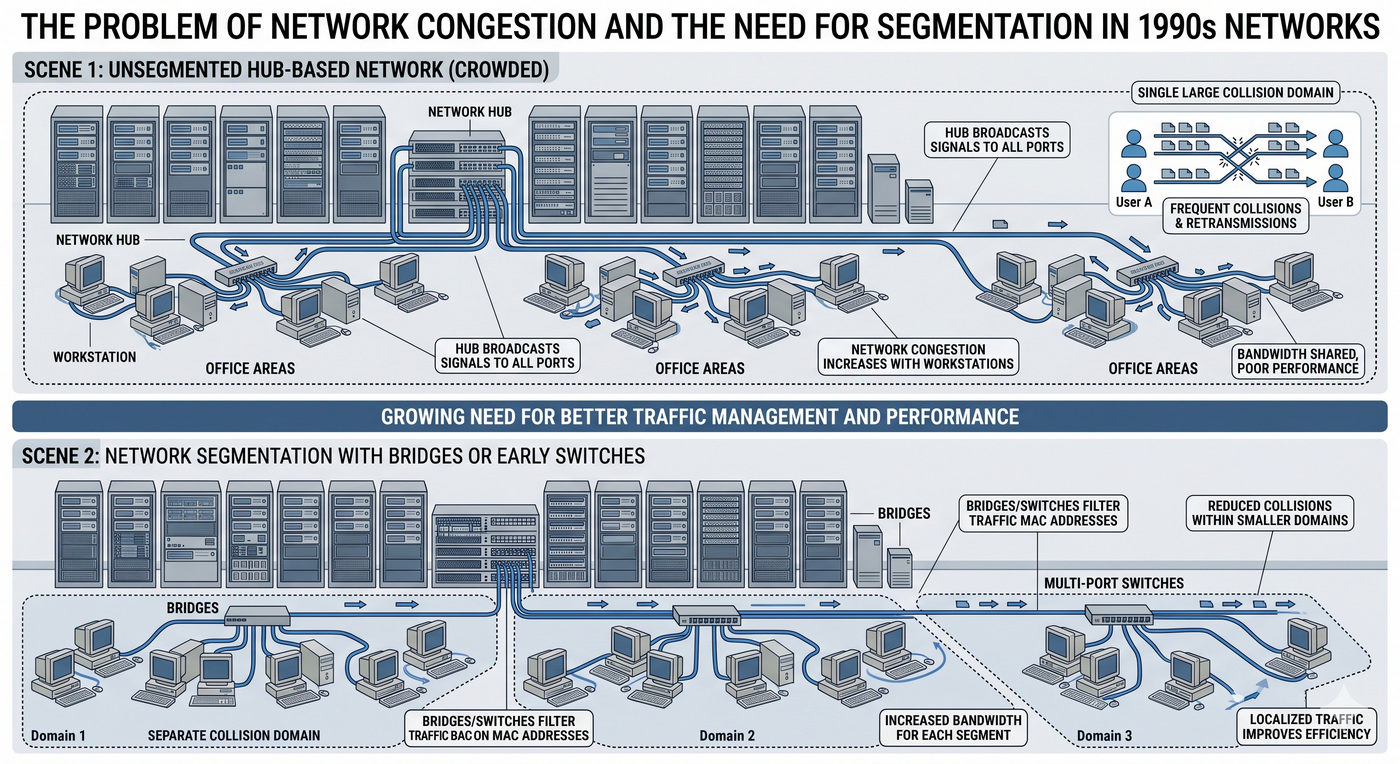

Historia metod przełączania sieciowych sięga początków lat 90. XX wieku, gdy pierwsze przełączniki Ethernet zaczęły wypierać koncentratory (huby) z sieci lokalnych. W tamtym okresie układy ASIC charakteryzowały się ograniczoną mocą obliczeniową, co sprawiało, że pełne buforowanie i sprawdzanie sumy kontrolnej każdej ramki było czasochłonne i prowadziło do znacznego opóźnienia. Cut-Through powstało jako odpowiedź na potrzebę minimalizacji tego opóźnienia.

Pierwsze przełączniki Cut-Through oferowały latency rzędu 20-30 mikrosekund, podczas gdy Store-and-Forward dla dużych ramek mógł osiągać nawet kilkaset mikrosekund. W miarę postępu technologicznego i wzrostu mocy obliczeniowej ASIC, różnica ta zaczęła się zmniejszać. Nowoczesne układy Broadcom StrataXGS czy Marvell Prestera potrafią realizować Store-and-Forward z opóźnieniem poniżej 5 mikrosekund nawet dla dużych ramek.

Mimo znaczącej poprawy wydajności Store-and-Forward, Cut-Through wciąż znajduje zastosowanie w niszowych środowiskach, gdzie każda nanosekunda ma znaczenie. W handlu algorytmicznym na giełdach, gdzie decyzję kupna-sprzedaży podejmowane są automatycznie, różnica kilku mikrosekund może decydować o zyskowności transakcji.

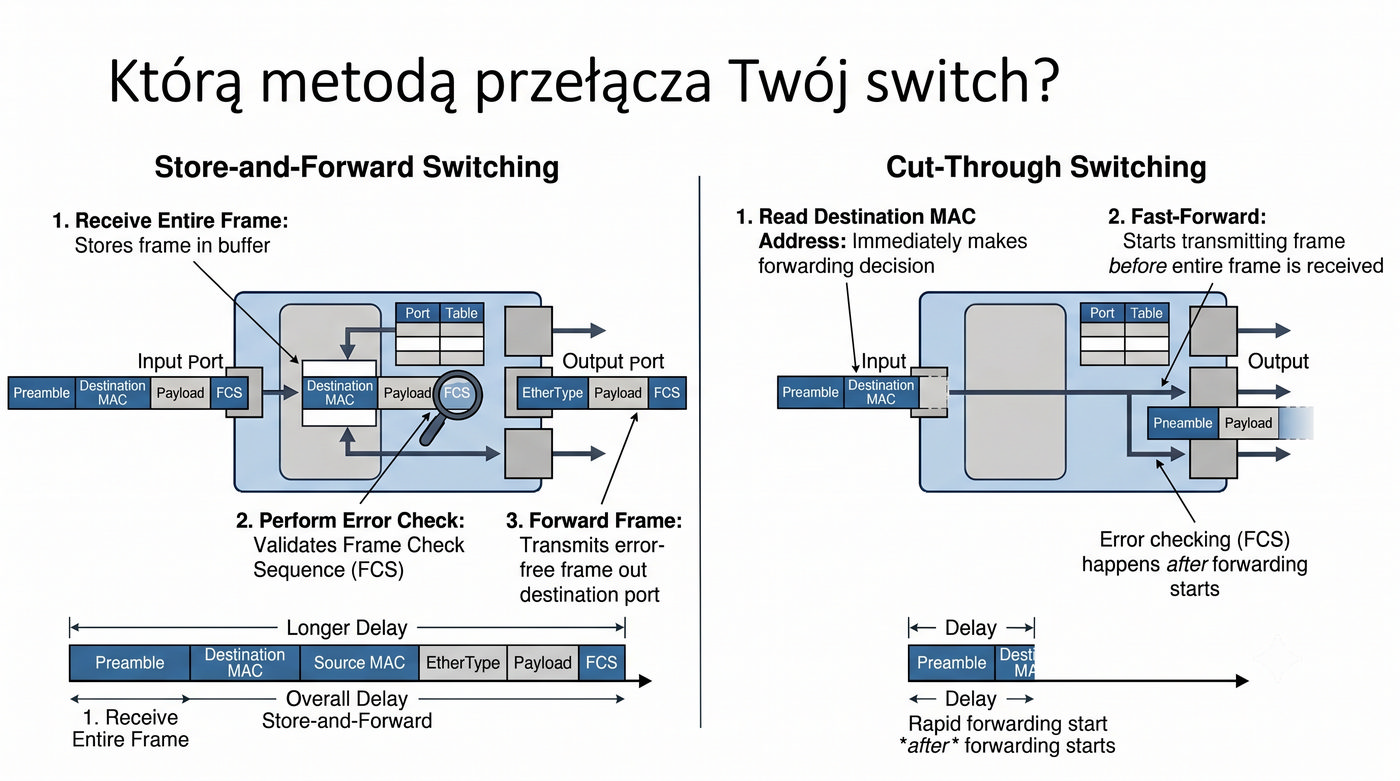

Określenie metody przełączania używanej przez dany model przełącznika wymaga zazwyczaj analizy dokumentacji technicznej lub bezpośredniego sprawdzenia konfiguracji. W przełącznikach klasy dostepowej (access switches) producenci rzadko udostępniają możliwość zmiany metody, ponieważ Store-and-Forward jest uznawany za optymalny wybór dla tego segmentu. W przypadku przełączników szkieletowych i klastrowych, takich jak Cisco Nexus czy Arista 7000, administrator ma pełna kontrolę nad wyborem metody.

W systemie Cisco IOS komendą show interfaces switching pozwala sprawdzić, jaką metoda przełączania jest aktualnie używana na danym porcie. W przełącznikach MikroTik z systemem RouterOS informacje te można uzyskać poprzez komendę interface ethernet switch print. Niektóre modele oferują także statystyki błędów CRC, na podstawie których można ocenić zasadność zmiany metody na bardziej rygorystyczną.

Warto pamiętać, że nawet jeśli przełącznik deklaruje wsparcie dla Cut-Through, może on automatycznie przełączyc się na Store-and-Forward w przypadku wykrycia asymetrii prędkości portów. Dzieje się tak na przykład przy łączach 1 Gbps na wejściu i 100 Mbps na wyjściu, gdzie Cut-Through byłoby niemożliwe do zrealizowania.

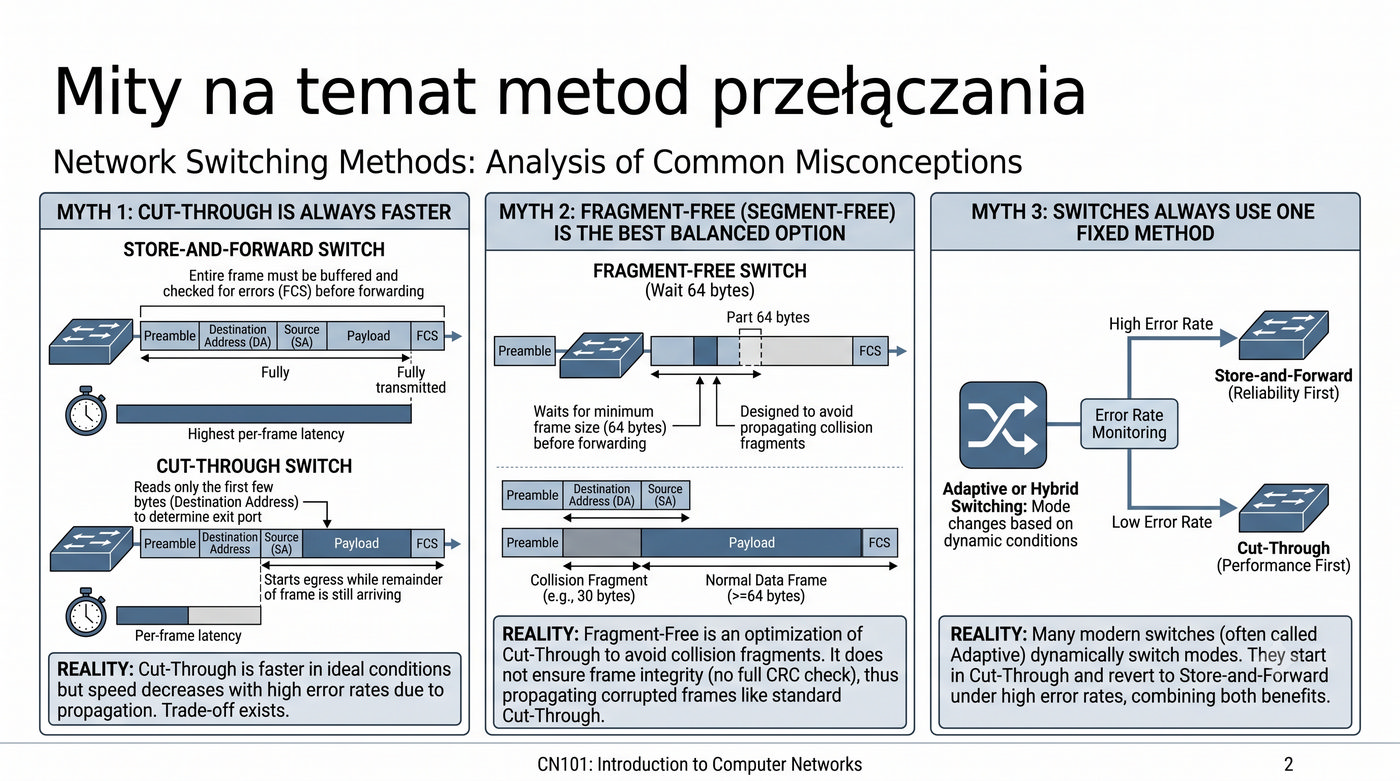

Mit pierwszy dotyczący tego, że Cut-Through zawsze jest szybsze od Store-and-Forward, wynika z niepelnnego zrozumienia mechaniki obu metod. Dla małych ramek o rozmiarze 64 bajtów, czas potrzebny na odebranie adresu docelowego (6 bajtów) w metodzie Cut-Through oraz czas decyzji ASIC może być porównywalny, a nawet większy, niż czas odebrania całej ramki i sprawdzenia FCS w Store-and-Forward. W praktyce dla ramek 64-bajtowych przy prędkości 1 Gbps obie metody mają bardzo zbliżone opóźnienie.

Mit drugi o przestarzałości Store-and-Forward jest całkowicie niezgodny że stanem faktycznym. wręcz przeciwnie, wraz z postępem technologicznym i wzrostem mocy obliczeniowej ASIC, Store-and-Forward stalo się jeszcze bardziej atrakcyjne, oferując niskie opóźnienie przy pełnej kontroli integralności danych. Wspólczesne przełączniki korporacyjne, takie jak Cisco Catalyst 9000 czy Juniper EX Series, domyślnie używają Store-and-Forward.

Mit trzeci jest częściowo prawdziwy – Cut-Through rzeczywiście nie czeka na FCS przed forwardowaniem, ale po odebraniu całej ramki sprawdza sumę kontrolną. Jeśli FCS jest błędny, ramką zostaje odrzucona, ale niestety jeśli ramką została już wyslana na port wyjściowy, to uszkodzone dane propagują się dalej. dlatego też w środowiskach o wysokich wymaganiach niezawodnosciowych Cut-Through jest unikane.

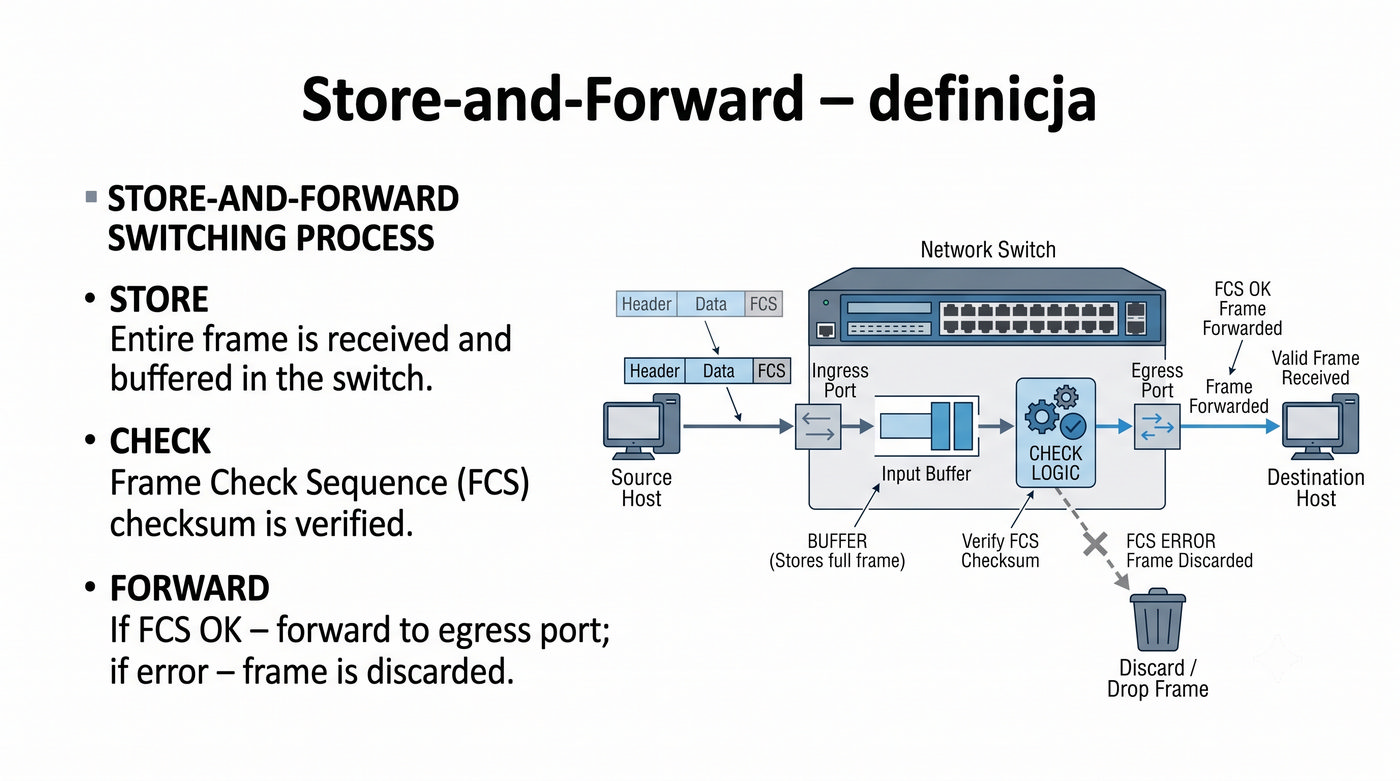

Store-and-Forward to fundamentalna metoda przełączania, która stanowi podstawę działania większości współczesnych przełączników Ethernet. Jej nazwą dokładnie opisuje sekwencję operacji: przechowanie (store) całej ramki w buforze, następnie sprawdzenie (check) jej poprawności za pomocą sumy kontrolnej FCS, a na końcu przekazanie (forward) do portu docelowego. Ta sekwencja gwarantuje, że do dalszych segmentów sieci trafiają tylko ramki w pełni poprawne.

Buforowanie całej ramki wymaga od przełącznika odpowiedniej ilości pamięci. W przypadku standardowych ramek Ethernet o maksymalnym rozmiarze 1518 bajtów, każdy port musi dysponować buforem wystarczającym do przechowania co najmniej jednej ramki. W nowoczesnych przełącznikach zarządzanie buforami jest realizowane sprzętowo przez ASIC, który potrafi obsłużyć wiele ramek jednocześnie, korzystając z mechanizmów takich jak pamięć podzielona (shared memory).

Metoda ta jest wymagana przez standard IEEE 802.1D w sytuacjach, gdy port wejściowy i wyjściowy pracują z różnymi prędkościami. Bez buforowania całej ramki synchronizacja transmisji między łączami o różnej przepustowości byłaby niemożliwa, co prowadziłoby do utraty pakietów.

Proces Store-and-Forward można przedstawić jako sekwencję pięciu logicznych kroków, które są wykonywane dla każdej ramki wchodzacej na port przełącznika. W pierwszym kroku ramką jest w całości zapisywana do bufora pamięci przeznaczonego dla danego portu lub wspólnego bufora wspóldzielonego. Proces zapisu trwa tak długo, az ostatni bit ramki wraz z 4-bajtowa sumą kontrolną FCS zostanie odebrany i umieszczony w pamięci.

Po zakończeniu odbioru ASIC przystępuje do obliczenia sumy kontrolnej CRC-32 na podstawie odebranych danych. Algorytm CRC-32 jest zaimplementowany sprzętowo w ukladzie ASIC i działa z prędkością linii, co oznacza, że czas obliczenia sumy kontrolnej jest pomijalny w porównaniu z czasem odbioru ramki. Wynik obliczenia jest porównywany z wartością FCS zapisana w ostatnich 4 bajtach ramki.

Jeśli wartości są zgodne, ASIC rozpoczyna procedure forwardowania: odczytuje z tablicy FDB adres portu docelowego, a następnie przekazuje ramkę do kolejki transmisyjnej portu wyjściowego. W przypadku niezgodności ramką jest natychmiast odrzucana, a licznik błędów CRC na danym porcie jest inkrementowany. Administrator sieci może monitorować te liczniki, aby ocenić jakość łącza fizycznego.

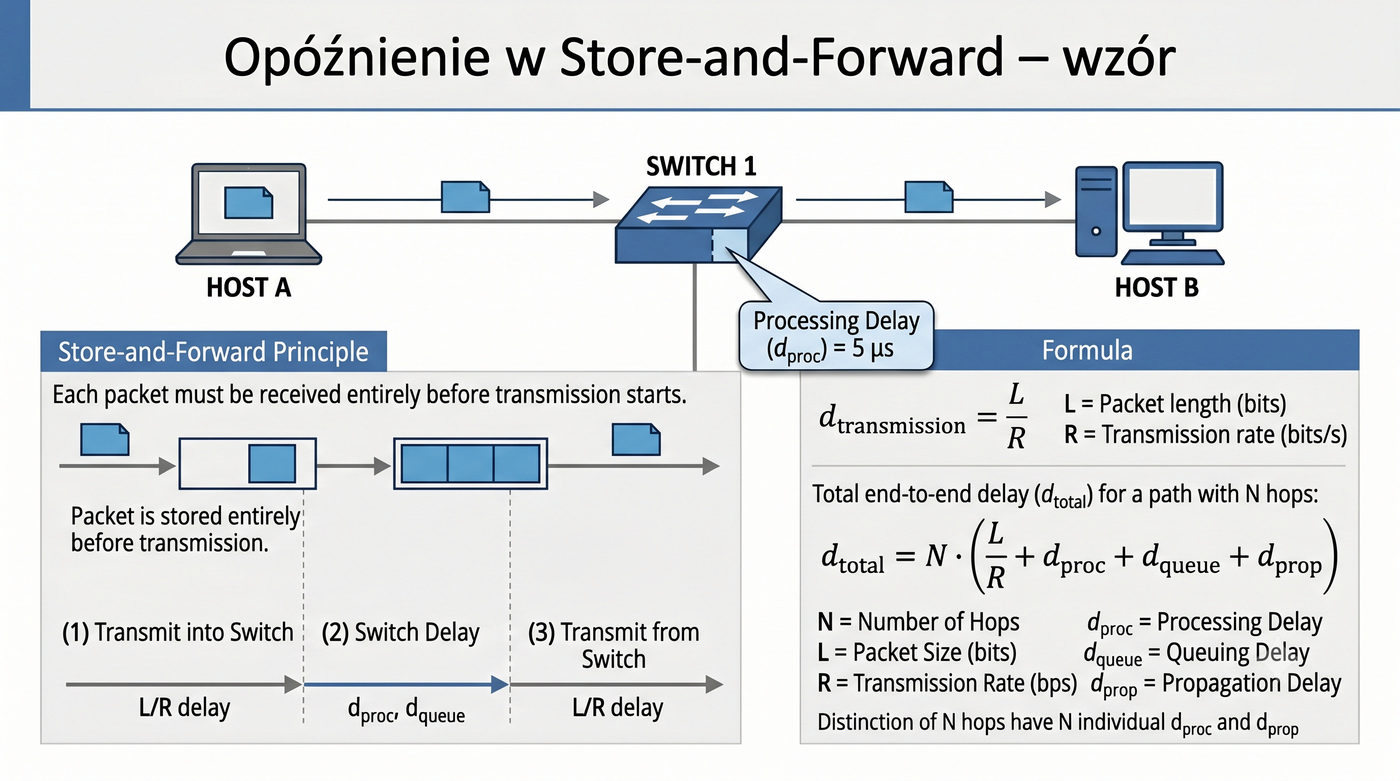

Wzór na opóźnienie w metodzie Store-and-Forward jest stosunkowo prosty, ale wymaga zrozumienia kilku kluczowych zależności. Całkowity czas przetwarzania ramki składa się z dwóch składowych: czasu transmisji (czas potrzebny na odebranie wszystkich bitów ramki) oraz czasu przetwarzania przez ASIC. Czas transmisji jest wprost proporcjonalny do rozmiaru ramki i odwrotnie proporcjonalny do prędkości łącza.

Mnożnik 8 we wzorze wynika z konwersji bajtów na bity – rozmiar ramki podawany jest w bajtach, a prędkość łącza w bitach na sekundę. Należy pamiętać, że do rozmiaru ramki należy doliczyć 8 bajtów preambuły i znacznika SFD (Start Frame Delimiter), które są przesyłane przed każda ramką, choć w wielu uproszczonych obliczeniach są one pomijane. W praktyce preambuła wydłuża czas transmisji o około 64 nanosekund przy prędkości 1 Gbps.

Czas przetwarzania ASIC obejmuje operacje odczytu adresu docelowego z bufora, wyszukiwanie w tablicy FDB, obliczenie i weryfikację FCS oraz umieszczenie ramki w kolejce wyjściowej. Nowoczesne ASIC realizują te operacje w czasie 1-5 mikrosekund, niezależnie od rozmiaru ramki. Dla bardzo szybkich łączy (10 Gbps i więcej) czas przetwarzania ASIC może stanowić dominującą składową całkowitego opóźnienia.

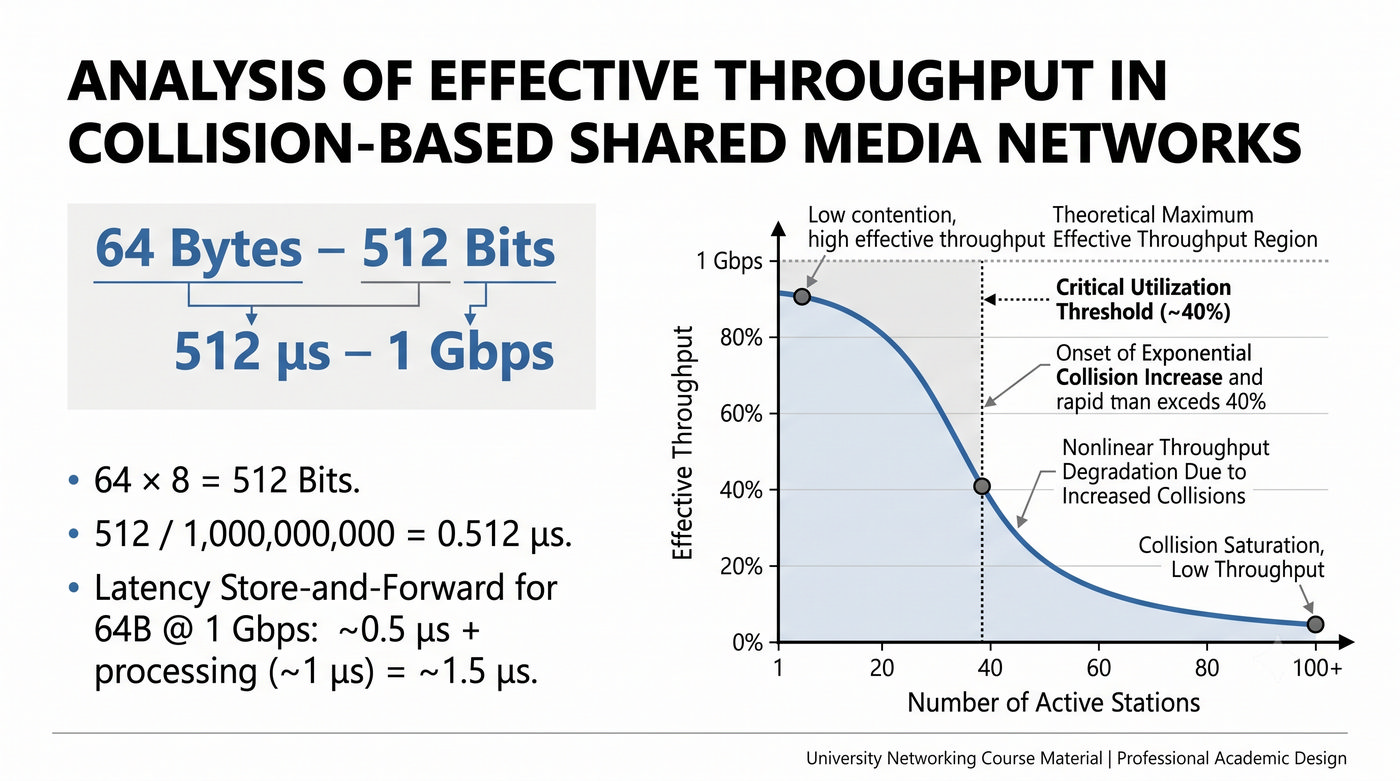

Przykład obliczeniowy dla ramki o minimalnym rozmiarze 64 bajtów ilustruje, jak niewielkie może być opóźnienie w metodzie Store-and-Forward przy wysokich prędkościach transmisji. Czas odbioru ramki wynosi zaledwie 0,512 mikrosekundy, czyli 512 nanosekund. Jest to możliwe dzięki wysokiej przepustowości łącza 1 Gbps, która pozwala na przesłanie 512 bitów w czasie poniżej 1 mikrosekundy.

Do czasu odbioru należy dodac czas przetwarzania przez ASIC, który szacunkowo wynosi około 1 mikrosekundy. W rezultacie całkowite opóźnienie dla tej ramki wynosi około 1,5 mikrosekundy. Warto zauważyć, że dla tak małych ramek czas przetwarzania ASIC stanowi większa część całkowitego opóźnienia niż sam czas transmisji, co oznacza, że dalsze przyspieszenie wymagałoby optymalizacji sprzętowej, a nie zwiększania przepustowości łącza.

W praktyce ramki o rozmiarze 64 bajtów są często wykorzystywane w transmisji pakietów sterujących i potwierdzen, na przykład w protokole TCP ACK. W sieciach o dużej liczbie małych pakietów, takich jak środowiska HPC, właśnie te ramki dominuja w ruchu, a ich opóźnienie ma kluczowe znaczenie dla całkowitej wydajności.

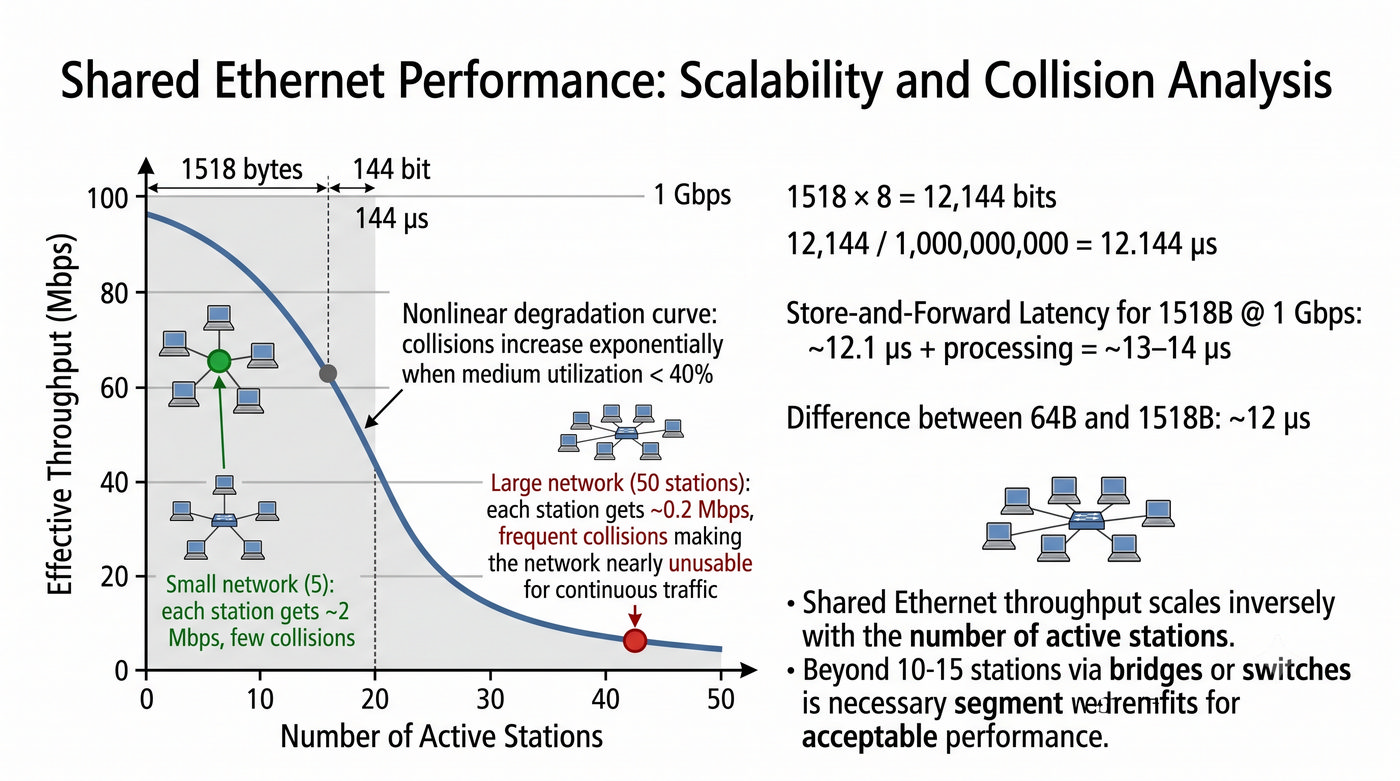

Przykład dla maksymalnej standardowej ramki Ethernet o rozmiarze 1518 bajtów pokazuje, jak znacząco wzrasta opóźnienie w metodzie Store-and-Forward wraz że zwiekszaniem się rozmiaru ramki. Czas odbioru wynosi 12,144 mikrosekundy, co jest wartością ponad 20 razy większa niż dla ramki 64-bajtowej. Po dodaniu czasu przetwarzania ASIC całkowite opóźnienie sięga 13-14 mikrosekund.

różnica 12 mikrosekund między ramką minimalna a maksymalna ma istotne znaczenie praktyczne. W sieciach, w których dominuja duże ramki, na przykład podczas transferów plików czy transmisji wideo, opóźnienie wprowadzane przez Store-and-Forward może być odczuwalne. dlatego w takich zastosowaniach często rozwaza się zastosowanie metody Cut-Through lub zwiększenie prędkości łącza.

Warto zauważyć, że standardowa ramką Ethernet 1518 bajtów zawiera 14 bajtów naglówka MAC, 20 bajtów naglówka IP (przy IPv4 bez opcji), 20 bajtów naglówka TCP oraz 1460 bajtów danych uzytkownika. W praktyce rzeczywisty rozmiar ramek w sieci jest zróznicowany i zależy od charakteru ruchu – w typowej sieci korporacyjnej średni rozmiar ramki wynosi około 500-800 bajtów.

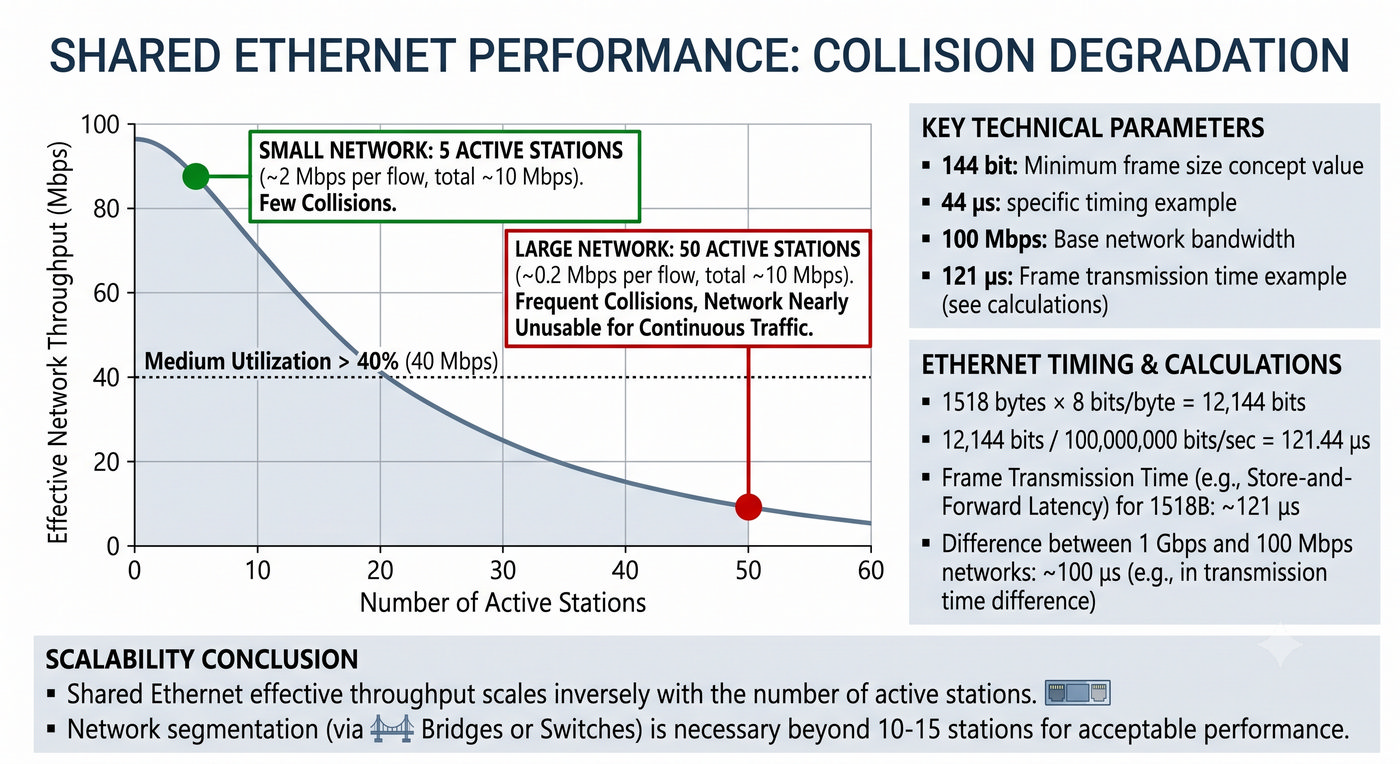

Trzeci przykład obliczeniowy najlepiej ilustruje wpływ prędkości łącza na opóźnienie w metodzie Store-and-Forward. Dla maksymalnej ramki 1518 bajtów przy prędkości 100 Mbps czas odbioru wynosi 121,44 mikrosekundy, czyli około 10 razy więcej niż przy prędkości 1 Gbps. To pokazuje, jak dramatycznie spada wydajność przy wolniejszych łączach, szczególnie dla dużych ramek.

różnica około 100 mikrosekund między prędkością 1 Gbps a 100 Mbps dla tej samej ramki ma istotne konsekwencje praktyczne. W sieciach, w których występują łącza o mieszanych prędkościach, na przykład szkielet 1 Gbps z dostępem 100 Mbps dla uzytkowników końcowych, przełącznik musi buforowac ramki przychodzące z szybkiego łącza przed wyslaniem ich na wolniejsze łącze. To właśnie buforowanie, a nie sama metoda przełączania, staje się wtedy glównym zródlem opóźnienia.

Z praktycznego punktu widzenia, przy projektowaniu sieci należy unikać sytuacji, w których szybkie łącze szkieletowe (1 Gbps lub więcej) są bezpośrednio łączone z wolnymi łączami dostepowymi (100 Mbps lub mniej) bez odpowiedniego buforowania. W takich przypadkach nawet najlepsza metoda przełączania nie zrekompensuje ograniczeń wynikających z różnicy przepustowości.

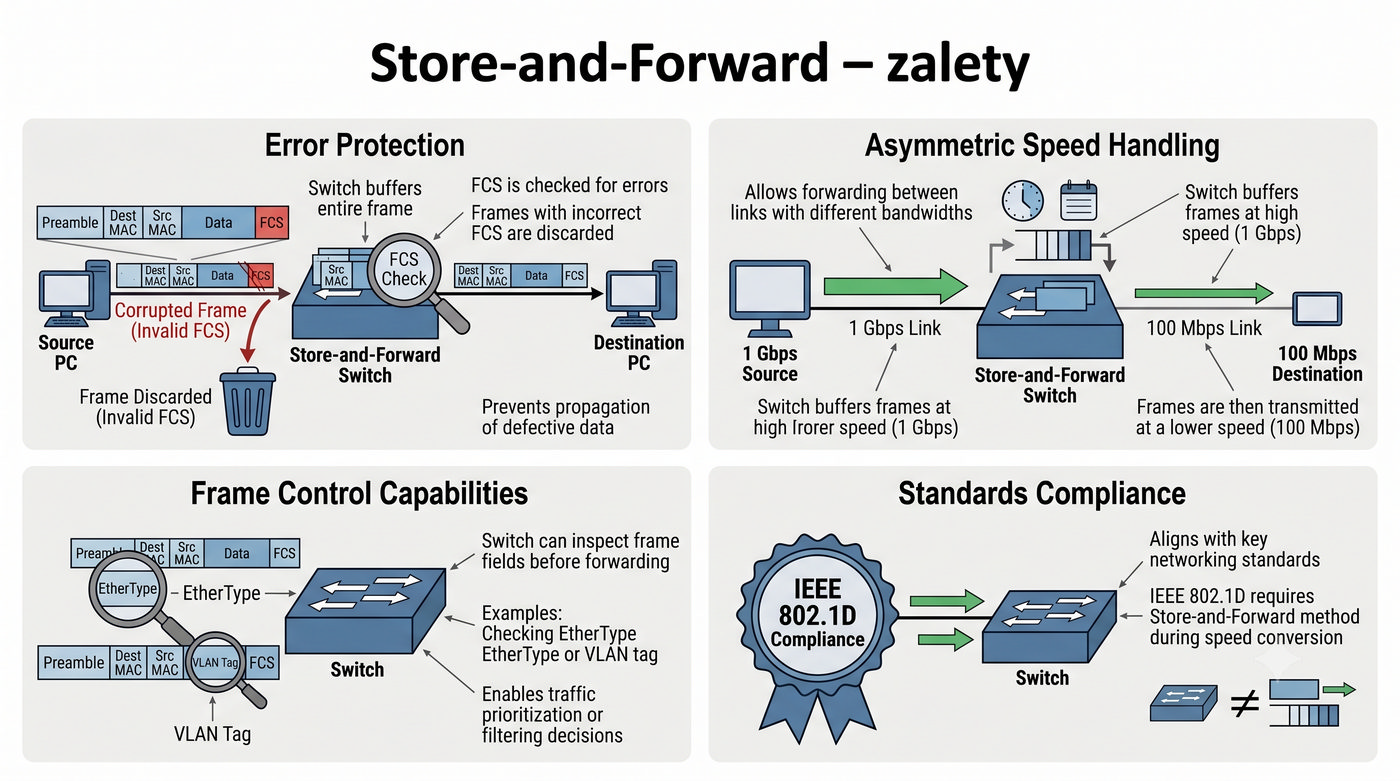

Glówna zaleta Store-and-Forward jest ochrona przed propagacja błędów, co ma szczególne znaczenie w sieciach o wysokich wymaganiach niezawodnosciowych. Przełącznik odrzuca ramki z błędnym FCS jeszcze przed przekazaniem ich do dalszych segmentów sieci, co zapobiega niepotrzebnemu obciążeniu łączy i urządzeń końcowych uszkodzonymi danymi. W sieciach przemysłowych i medycznych ta cecha jest absolutnie krytyczna.

Obsługa asymetrycznych prędkości to kolejna fundamentalna zaleta, która czyni Store-and-Forward niezbędnym w większości rzeczywistych sieci. W typowej infrastrukturze sieciowej występują łącza o róznych prędkościach – od 100 Mbps w segmencie dostępowym, poprzez 1 Gbps w dystrybucji, az po 10 Gbps lub 40 Gbps w szkieletie. Tylko metodą z pełnym buforowaniem umożliwia plyme przesyłanie ramek między tymi segmentami.

dodatkowe możliwości kontroli ramek, takie jak analiza tagów VLAN 802.1Q czy pól EtherType, umożliwiają zaawansowane przetwarzanie QoS i filtrowanie ruchu. Store-and-Forward jest także metodą wymaganą przez standard IEEE 802.1D w przypadku mostów laczących segmenty o różnej prędkości, co czyni ja najbardziej uniwersalną i zgodna metoda przełączania.

Glówna wada Store-and-Forward jest zmiennosc opóźnienia w zależności od rozmiaru ramki, co utrudnia przewidywanie całkowitego czasu transmisji w sieci. Dla aplikacji czasu rzeczywistego, takich jak Voice over IP czy streaming wideo na żywo, zmiennosc opóźnienia (jitter) może być bardziej problematyczna niż samo całkowite opóźnienie. W sieciach o mieszanym ruchu, gdzie występują zarówno małe ramki sterujące, jak i duże ramki danych, jitter może osiągać znaczące wartości.

Dla bardzo dużych ramek, takich jak Jumbo Frames o rozmiarze 9000 bajtów, opóźnienie w Store-and-Forward może sięgnąć 72 mikrosekund przy prędkości 1 Gbps. To o ponad 60 mikrosekund więcej niż w przypadku standardowej ramki 1518 bajtów. W środowiskach HPC, gdzie typowe są częste transmisję dużych bloków danych, ta różnica ma bezpośredni wpływ na wydajność klastra obliczeniowego.

Wymóg większego bufora to kolejne ograniczenie, szczególnie w tanich przełącznikach dostępowych. Przełącznik musi dysponować pamiecia wystarczająca do przechowania wielu ramek jednocześnie, zwłaszcza gdy port wyjściowy jest wolniejszy od wejściowego. W skrajnych przypadkach, gdy wiele szybkich portów wejściowych wysyła dane na jeden wolny port wyjściowy, może dojsc do przepełnienia bufora i utraty ramek, co negatywnie wpływa na wydajność sieci.

Jumbo Frames to ramki Ethernet o rozmiarze przekraczajacym standardowe 1518 bajtów, zazwyczaj do 9000 bajtów. Ich stosowanie ma na celu zwiększenie efektywności transmisji poprzez zmniejszenie liczby nagłówków przypadajacych na jednostkę danych. W metodzie Store-and-Forward każda taką ramką wymaga jednak znacznie większego bufora i generuje proporcjonalnie większe opóźnienie.

Dla Jumbo Frame o rozmiarze 9000 bajtów przy prędkości 1 Gbps samo opóźnienie transmisji wynosi 72 mikrosekundy, czyli sześć razy więcej niż dla standardowej ramki 1518 bajtów. Po dodaniu czasu przetwarzania ASIC całkowite opóźnienie może sięgnąć 75-80 mikrosekund. Dla porównania, metodą Cut-Through przetworzylaby te sama ramkę w czasie około 1-5 mikrosekund, niezależnie od jej rozmiaru.

Mimo większego opóźnienia, Jumbo Frames w połączeniu że Store-and-Forward znajdują zastosowanie w sieciach pamięci masowej (SAN), systemach backupu i transferach dużych plików, gdzie całkowita przepustowość jest ważniejsza niż pojedyncze opóźnienie. W takich środowiskach zwiększony narzut na buforowanie jest akceptowalna cena za wyższa wydajność przesyłania danych.

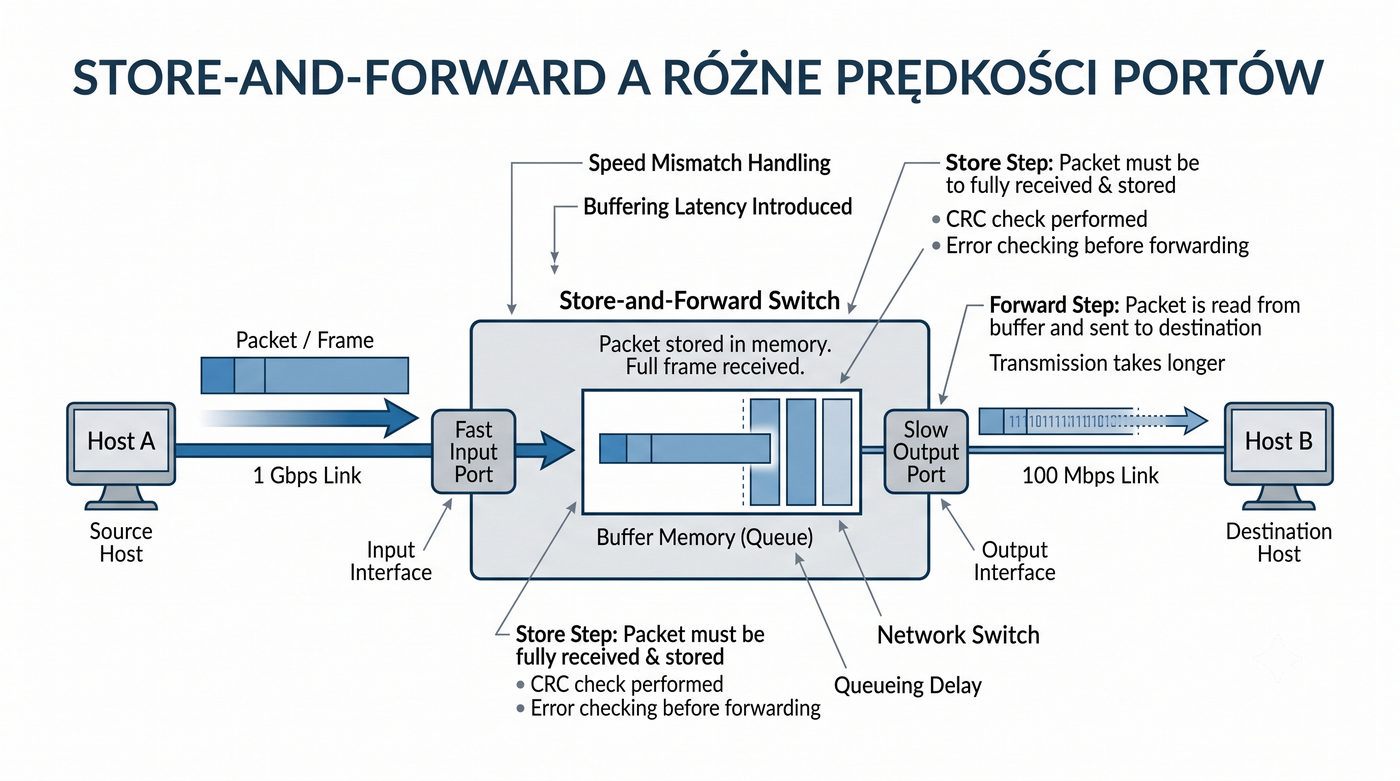

Asymetria prędkości portów to jeden z najczestszych scenariuszy w rzeczywistych sieciach komputerowych. W typowej hierarchicznej architekturze sieci, porty upstream (w kierunku szkieletu) działają z wyższa prędkością niż porty downstream (w kierunku uzytkowników). Bez mechanizmu buforowania różnica prędkości prowadziłaby do nieuchronnej utraty ramek.

Store-and-Forward rozwiazuje ten problem, przechowując cała ramkę w buforze, a następnie wysyłając ja z prędkością portu wyjściowego. Dzięki temu nawet jeśli ramką dotarła na port wejściowy z prędkością 1 Gbps, zostanie wyslana z portu wyjściowego z prędkością 100 Mbps bez strat. Bufor działa jak zbiornik wyrównawczy, absorbujac różnice w prędkości transmisji.

W praktyce konfiguracją sieci powinna uwzględniać te asymetrie, szczególnie przy projektowaniu połączeń między przełącznikami (trunk). Jeśli port trunkowy działa z prędkością 1 Gbps, a porty dostępowe z prędkością 100 Mbps, różnica prędkości 10:1 może prowadzić do znacznego narostu bufora i zwiększenia opóźnienia. W takich przypadkach zaleca się stosowanie mechanizmów kontroli przepływu, takich jak IEEE 802.3x.

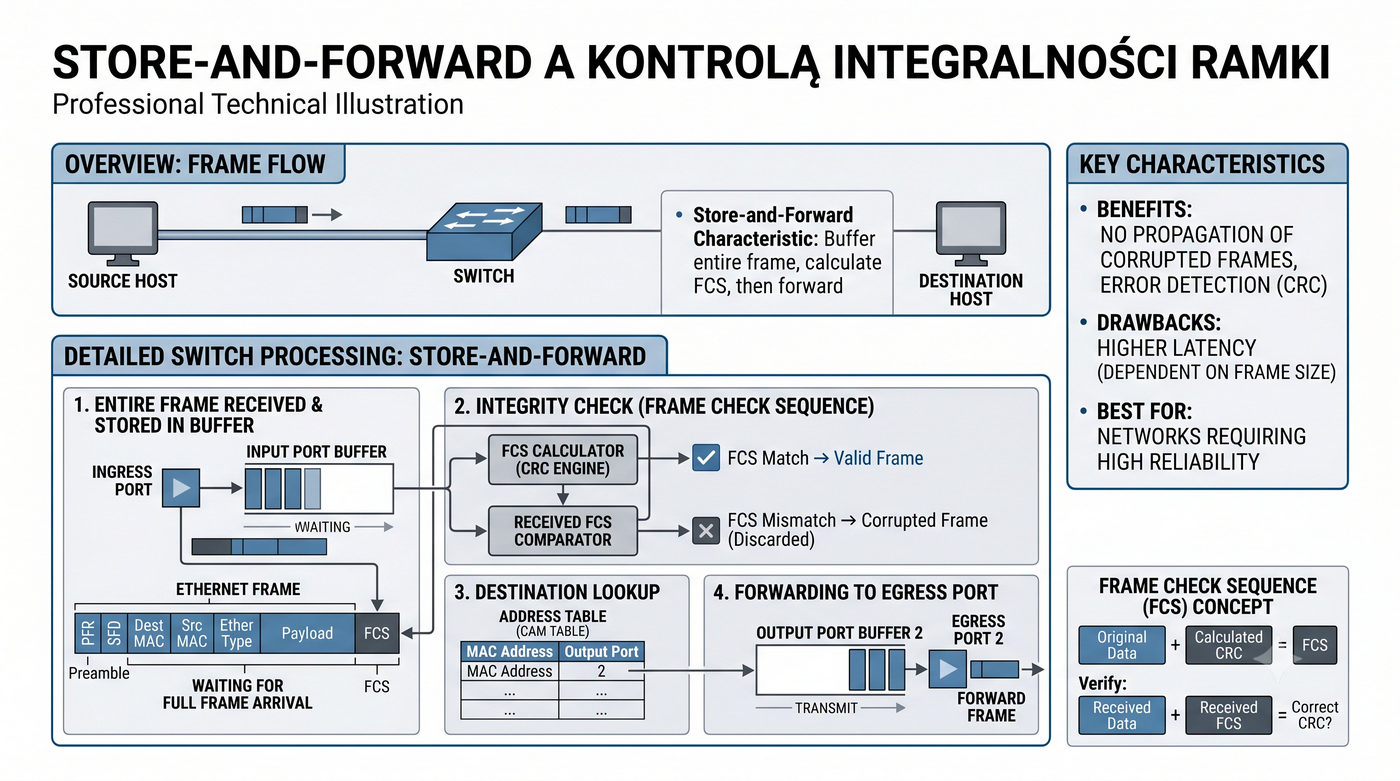

Mechanizm FCS (Frame Check Sequence) oparty na algorytmie CRC-32 jest fundamentem detekcji błędów w sieciach Ethernet. Czterobajtowe pole FCS, umieszczone na końcu każdej ramki, zawiera wartość wyliczona na podstawie wszystkich poprzedzajacych pól ramki (z wyjątkiem preambuły i SFD). Algorytm CRC-32 charakteryzuje się wysoka skutecznoscia w wykrywaniu błędów pojedynczych, podwójnych, a nawet długich serii błędów.

W metodzie Store-and-Forward proces weryfikacji FCS przebiega następująco: po odebraniu całej ramki ASIC oblicza CRC-32 na podstawie odebranych danych, a następnie porównuje wynik z wartością FCS zapisana w ramce. Jeśli wartości są zgodne, ramką jest uznawana za poprawna i przekazywana dalej. Jeśli występuje niezgodność, oznacza to, że podczas transmisji doszlo do uszkodzenia danych i ramką jest natychmiast odrzucana.

Skuteczność wykrywania błędów przez CRC-32 jest bardzo wysoka – prawdopodobienstwo, że błąd pozostanie niewykryty, wynosi około 1 na 4 miliardy (dla długości ramki do 12 000 bitów). W praktyce oznacza to, że Store-and-Forward eliminuje zdecydowana większość uszkodzonych ramek, co ma kluczowe znaczenie w sieciach o wysokich wymaganiach co do integralności danych.

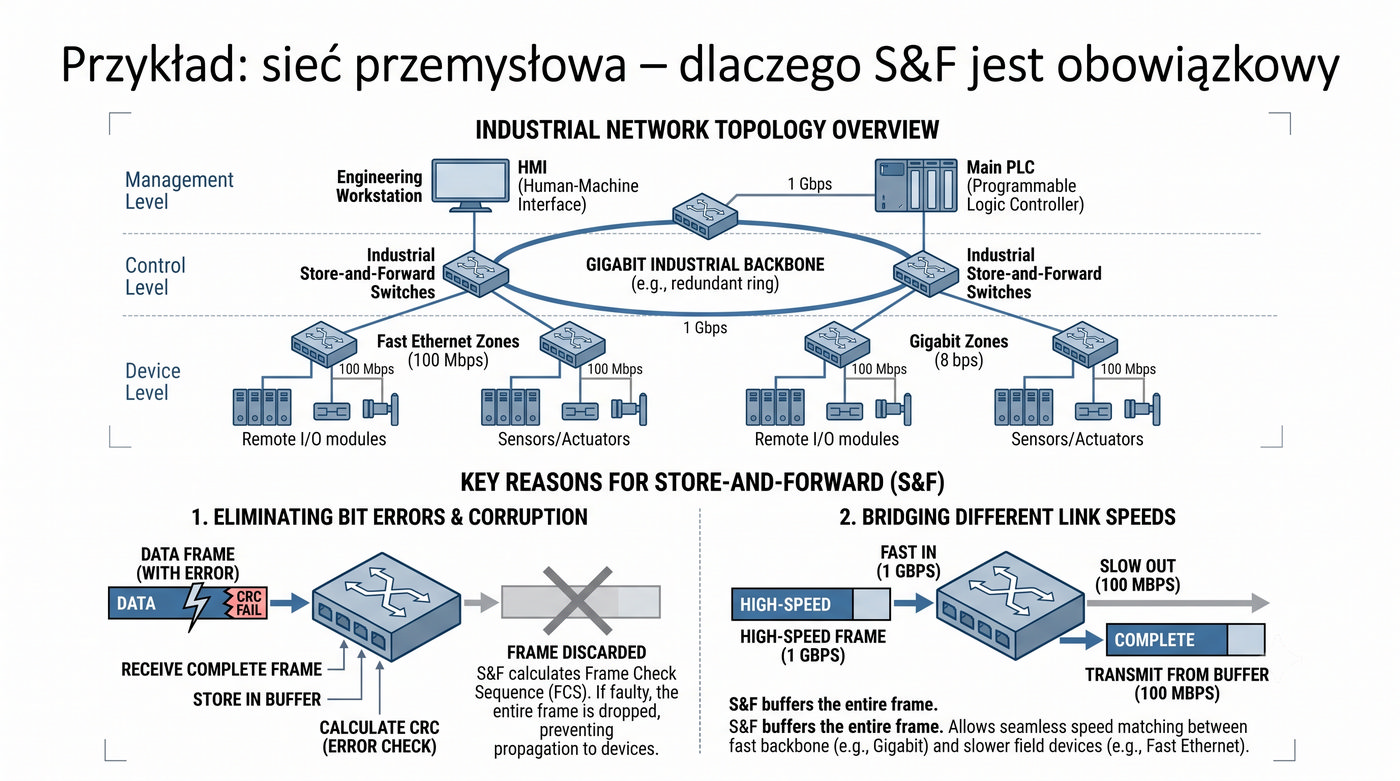

Sieci przemysłowe, takie jak EtherCAT, PROFINET czy Modbus TCP, stawiaja szczególne wymagania w zakresie niezawodności transmisji danych. W tych środowiskach uszkodzoną ramką może spowodować nie tylko błąd komunikacji, ale przede wszystkim nieprawidłowe sterowanie maszynami przemyslowymi, co w konsekwencji może prowadzić do uszkodzenia sprzętu, strat materialnych, a nawet zagrożenia bezpieczeństwa pracowników.

Cut-Through, forwardując ramkę przed sprawdzeniem FCS, móglby przekazać uszkodzoną ramkę do sterownika PLC (Programmable Logic Controller), który zinterpretowalby ja jako poprawna komendę. Skutki mogą być katastrofalne – od niekontrolowanego ruchu ramienia robotycznego po zatrzymanie linii produkcyjnej. Store-and-Forward eliminiuje to ryzyko, odrzucajac każda ramkę z błędnym FCS.

W praktyce sieci przemysłowe często korzystają z dodatkowych mechanizmów zabezpieczających, takich jak podwójne łącza (redundancja) czy protokoły czasu rzeczywistego z mechanizmami potwierdzania. Jednak fundamentalna ochrona na poziomie przełącznika, jaką zapewnia Store-and-Forward, stanowi pierwsza i najważniejsza linię obrony przed propagacja błędów w sieci przemysłowej.

Mechanizm QoS (Quality of Service) w sieciach Ethernet opiera się na priorytetyzacji ruchu za pomocą znaczników 802.1Q. Pole PCP (Priority Code Point) o długości 3 bitów pozwala na określenie az 8 poziomów priorytetu (0-7), zgodnie że standardem IEEE 802.1p. Store-and-Forward, dzięki buforowaniu całej ramki, ma możliwość odczytania tego pola przed podjęciem decyzji o kolejkowaniu.

Po odczytaniu priorytetu PCP, ASIC przełącznika może umieścić ramkę w odpowiedniej kolejce wyjściowej. Więcej zaawansowanych przełączników oferuje kilka kolejek na port (zazwyczaj 4 lub 8), co pozwala na realizacje mechanizmów takich jak Strict Priority (SP) czy Weighted Round Robin (WRR). Ramki o wyższym priorytecie (np. glos VoIP oznaczony priorytetem 5) są obsługiwane przed ramkami o niższym priorytecie (np. ruch HTTP z priorytetem 0).

Cut-Through ma w tym zakresie istotne ograniczenie, ponieważ forwardowanie rozpoczyna się przed odebraniem pola PCP (które znajduje się w tagu 802.1Q, około 12-16 bajtów od początku ramki). W praktyce oznacza to, że przełączniki pracujące w trybie Cut-Through mogą realizować jedynie podstawowe mechanizmy QoS, ale bez pełnej priorytetyzacji opartej na znacznikach 802.1Q.

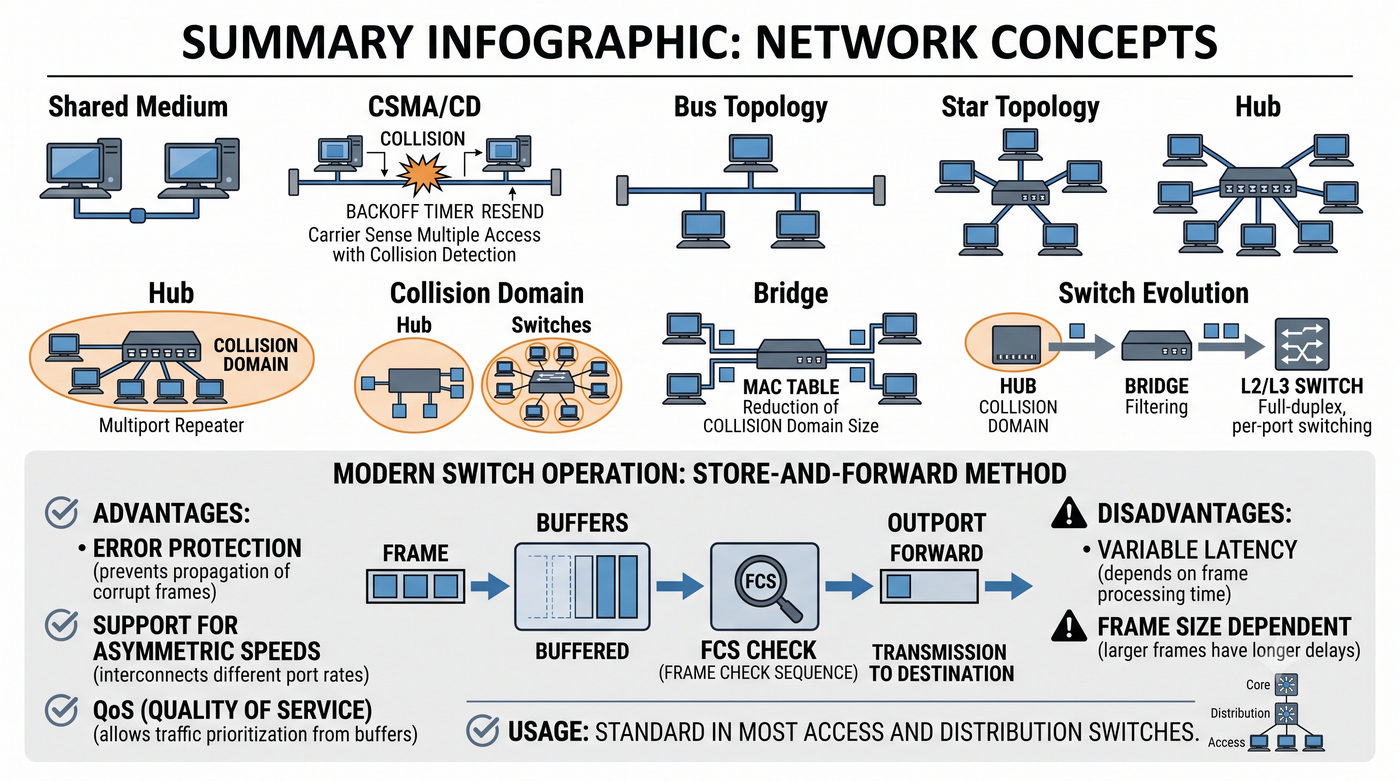

Store-and-Forward to najbardziej uniwersalną i najczęściej stosowana metoda przełączania w sieciach Ethernet. Jej działanie opiera się na trzech krokach: buforowaniu całej ramki w pamięci przełącznika, weryfikacji sumy kontrolnej FCS i przekazaniu ramki na port wyjściowy tylko w przypadku pozytywnej weryfikacji. Ta prostota konstrukcji przekłada się na wysoka niezawodność i zgodność że standardami.

Glówne zalety metody to ochrona przed propagacja błędów w sieci, możliwość obsługi łączy o asymetrycznych prędkościach oraz pełne wsparcie dla zaawansowanych mechanizmów QoS i priorytetyzacji ruchu. Dzięki buforowaniu całej ramki, przełącznik może analizować dowolne pole ramki przed podjęciem decyzji forwardowania, co umożliwia realizacje złożonych polityk ruchu.

podstawowa wada jest zmiennosc opóźnienia w zależności od rozmiaru ramki, co może być problematyczne w aplikacjach czasu rzeczywistego. Mimo to, dla zdecydowanej większości zastosowań korporacyjnych i przemysłowych, Store-and-Forward pozostaje optymalnym wyborem, oferując najlepszy balans między niezawodnością a wydajnością.

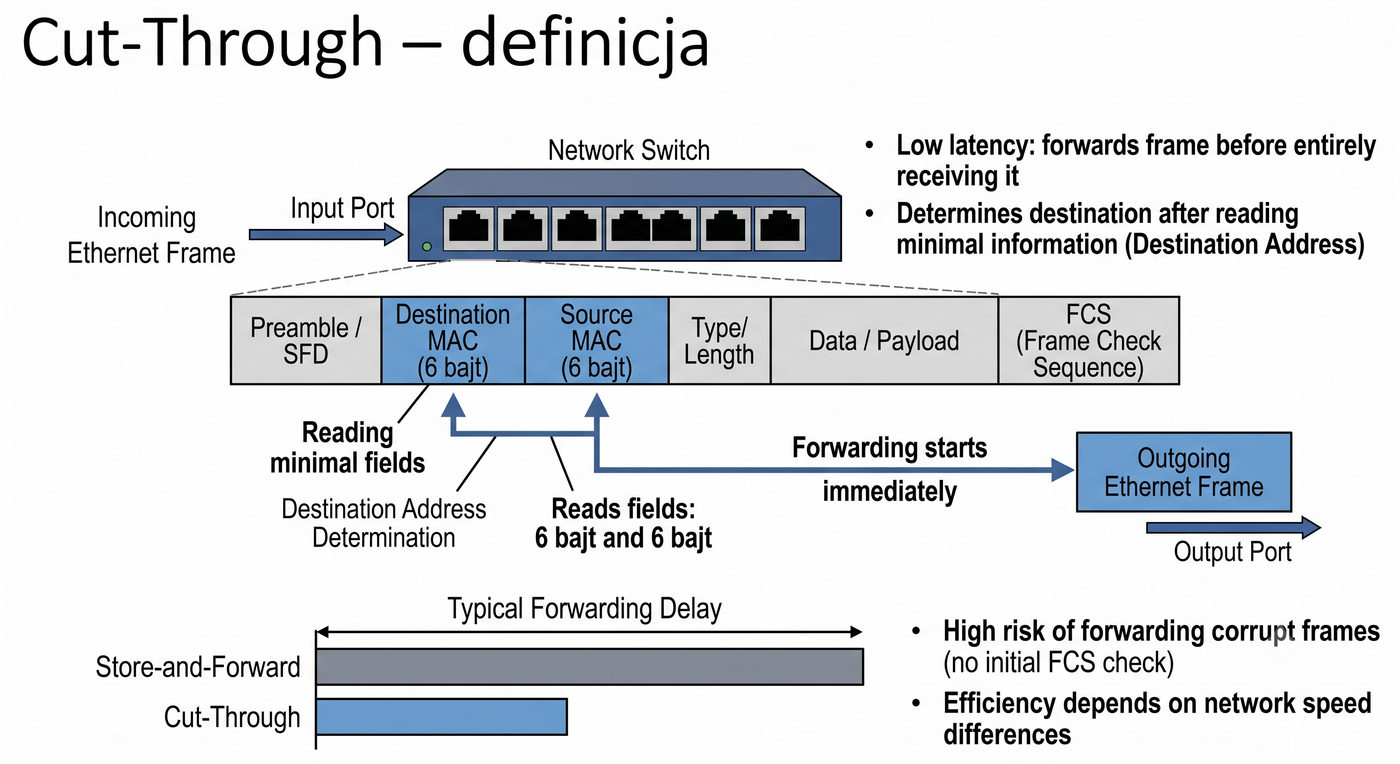

Cut-Through to metoda przełączania zaprojektowana z myślą o minimalizacji opóźnienia kosztem pewnych aspektów niezawodności. W tej metodzie proces forwardowania rozpoczyna się natychmiast po odczytaniu zaledwie pierwszych 6 bajtów ramki, które zawierają adres docelowy MAC. ASIC przełącznika na podstawie tego adresu podejmuje decyzję o przekazaniu ramki, a reszta danych jest przesyłana w locie bez buforowania.

kluczowa różnica w stosunku do Store-and-Forward polega na tym, że Cut-Through nie czeka na odebranie całej ramki przed rozpoczęciem transmisji na porcie wyjściowym. W rezultacie opóźnienie jest praktycznie stałe i niezależne od rozmiaru ramki, co stanowi główna zalete tej metody. ramką jest przekazywana niemal równoczesnie z jej odbiorem – bity wchodzące na port wejściowy są natychmiast kierowane na port wyjściowy.

Ta metodą wymaga jednak, aby port wejściowy i wyjściowy dzialaly z ta sama prędkością, ponieważ bez buforowania nie ma możliwości dostosowania tempa transmisji. Dodatkowo, Cut-Through nie sprawdza sumy kontrolnej FCS przed forwardowaniem, co może prowadzić do propagacji uszkodzonych ramek w sieci.

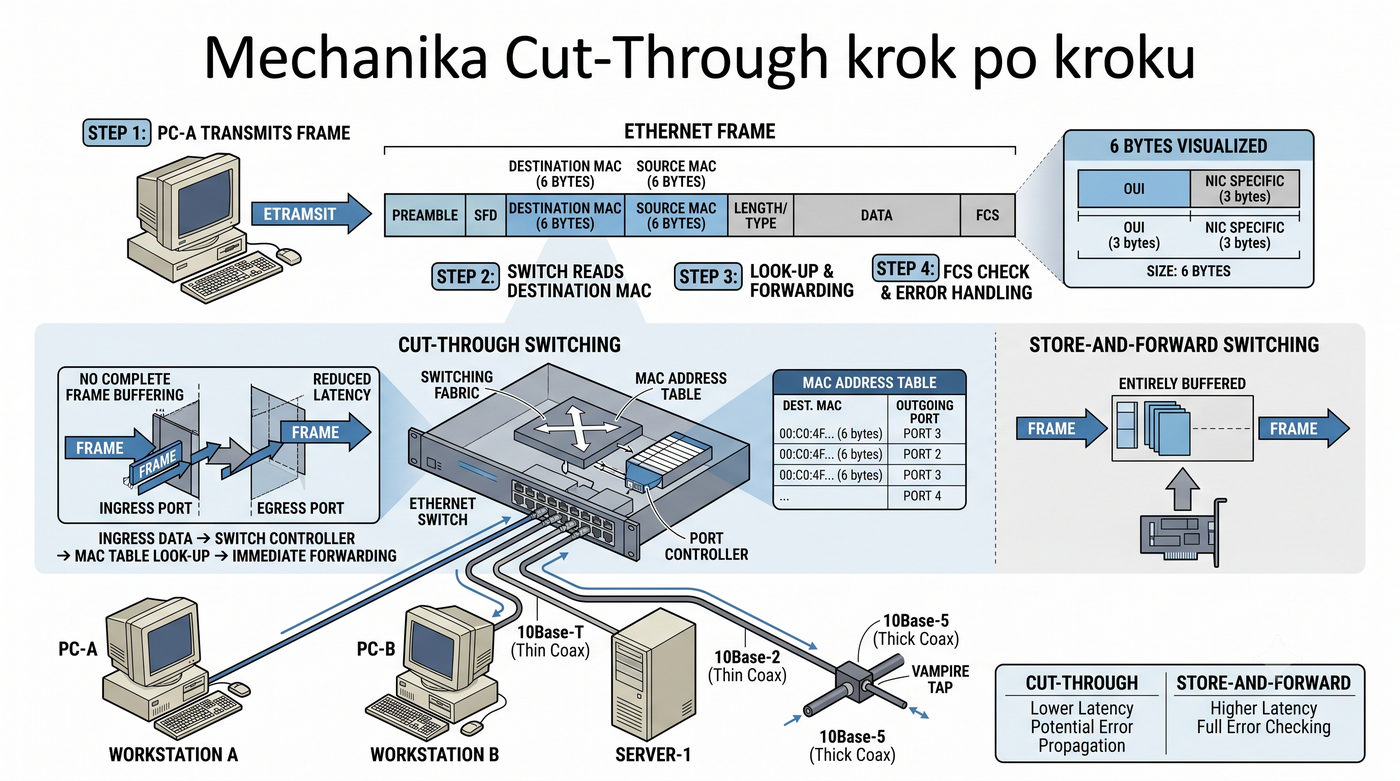

Mechanika działania Cut-Through opiera się na pięciu kluczowych krokach, które nastepuja sekwencyjnie, ale w bardzo krotkim czasie. W pierwszym kroku ramką zaczyna wchodzić na port wejściowy – pierwsze bity, rozpoczynające się od preambuły i znacznika SFD, docierają do układu PHY, który konwertuje sygnał na dane cyfrowe i przekazuje do kontrolera MAC.

Kontroler MAC identyfikuje początek ramki, a następnie ASIC rozpoczyna odczyt adresu docelowego MAC, który znajduje się w pierwszych 6 bajtach naglówka Ethernet. Jeśli kiedykolwiek adres ten nie jest jeszcze dostępny, ASIC czeka – jednak dzięki temu, że jest to początek ramki, czas oczekiwania jest minimalny. Po odczytaniu adresu ASIC niezwlocznie przeszukuje tablicę FDB.

Jeśli adres docelowy znajduje się w tablicy FDB, ASIC otwiera ścieżkę między portem wejściowym a wyjściowym – jest to realizowane sprzętowo za pomocą macierzy przełączeń (crossbar switch). Od tego momentu bity przychodzące na port wejściowy są na biezaco przekazywane na port wyjściowy, bez żadnego buforowania. Czas od wejścia do wyjścia pierwszego bitu wynosi zaledwie kilkadziesiąt nanosekund.

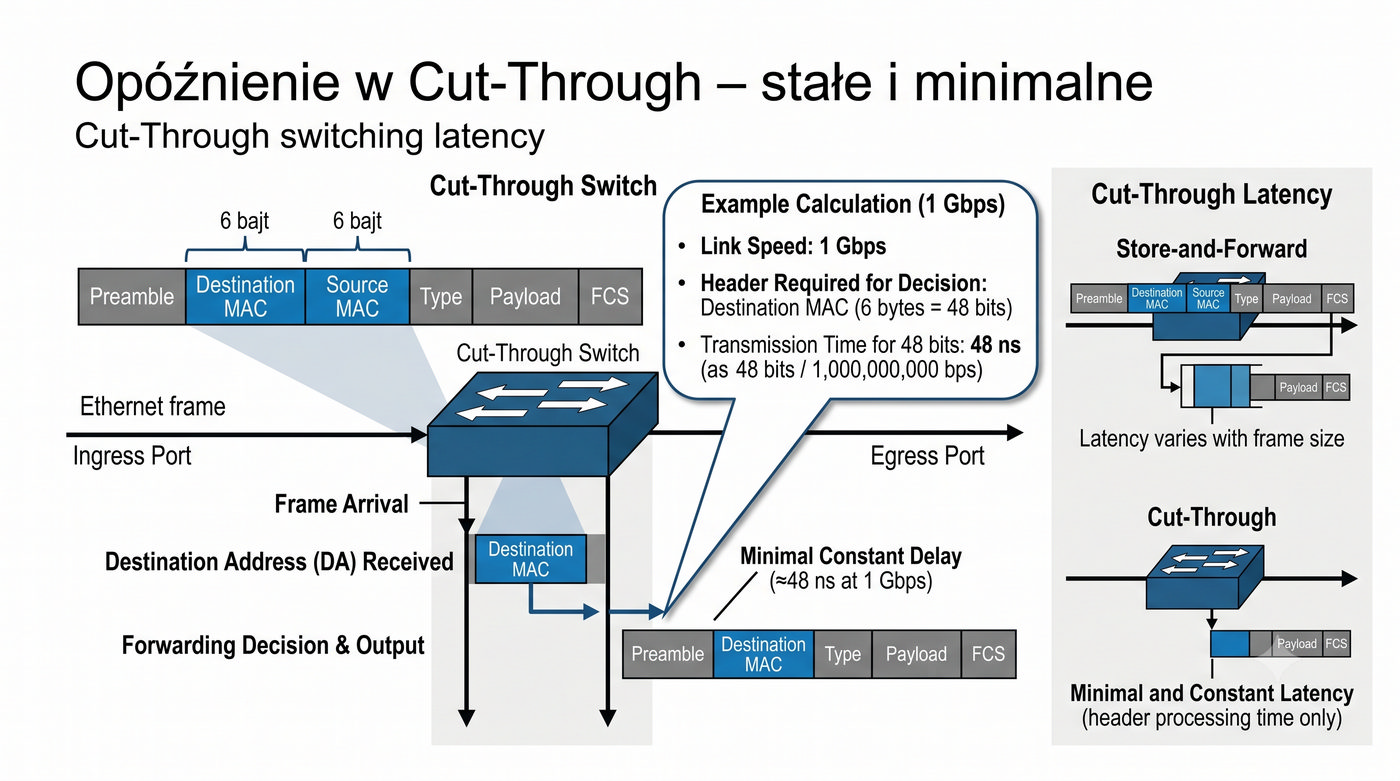

Opóznienie w metodzie Cut-Through jest zdominowane przez czas potrzebny na odebranie pierwszych 6 bajtów ramki oraz czas decyzji ASIC. Czas odbioru 6 bajtów wynosi zaledwie 48 nanosekund przy prędkości 1 Gbps, co stanowi znikoma część całkowitego opóźnienia. Główna składowa jest czas przetwarzania przez ASIC, który wynosi zazwyczaj od 1 do 5 mikrosekund, niezależnie od rozmiaru ramki.

W przeciwienstwie do Store-and-Forward, gdzie opóźnienie rosnie liniowo z rozmiarem ramki, Cut-Through oferuje stałe opóźnienie. Dla ramki 64-bajtowej opóźnienie Cut-Through wynosi około 1-5 mikrosekund, podczas gdy Store-and-Forward osiaga około 1,5 mikrosekundy. Dla ramki 1518-bajtowej Cut-Through wciąż miesci się w przedziale 1-5 mikrosekund, a Store-and-Forward wzrasta do 13-14 mikrosekund.

W praktyce oznacza to, że Cut-Through jest szczególnie korzystne w środowiskach, gdzie występują duże ramki danych i wymagane jest stałe, przewidywalne opóźnienie. Dla łączy 10 Gbps i 40 Gbps czas odbioru 6 bajtów jest jeszcze krotszy (odpowiednio 4,8 ns i 1,2 ns), co sprawia, że Cut-Through w tych technologiach jest jeszcze bardziej atrakcyjne.

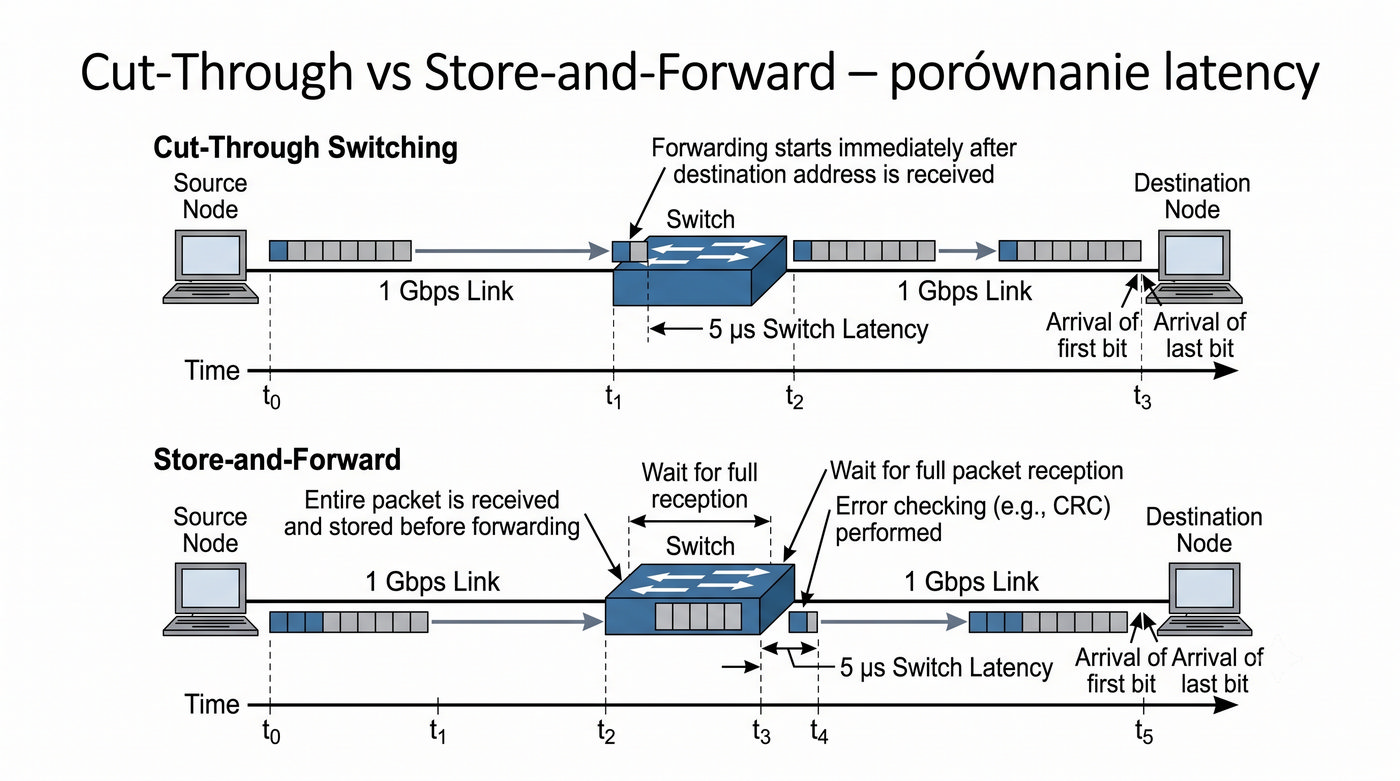

Porównanie opóźnienia między metodą Store-and-Forward a Cut-Through ukazuje interesujaca zależność, która może być zaskakujaca dla osób nieznajacych szczególów technicznych. Dla małych ramek o rozmiarze 64 bajtów, Store-and-Forward może być szybsze od Cut-Through, co wynika z faktu, że czas odebrania całej ramki (0,5 mikrosekundy) jest krótszy niż czas potrzebny ASIC na podjecie decyzji w trybie Cut-Through (1-5 mikrosekund).

W miarę wzrostu rozmiaru ramki przewaga Cut-Through staje się coraz bardziej widoczna. Dla standardowej ramki 1518-bajtowej Cut-Through jest około 3 razy szybsze niż Store-and-Forward, a dla Jumbo Frames o rozmiarze 9000 bajtów różnica sięga już 15-krotnosci. To sprawia, że w środowiskach, w których dominuja duże ramki, wybór metody przełączania ma kluczowe znaczenie dla wydajności.

W praktyce inżynierskiej przy projektowaniu sieci należy brać pod uwage charakterystyke ruchu. W sieciach z przewaga małych pakietów (np. sieci VoIP, sieci sterowania) wybór metody ma mniejsze znaczenie, ponieważ opóźnienia są porównywalne. natomiast w sieciach z duzymi transferami danych (backup, multimedia, HPC) Cut-Through oferuje znaczącą przewage wydajnościowa.

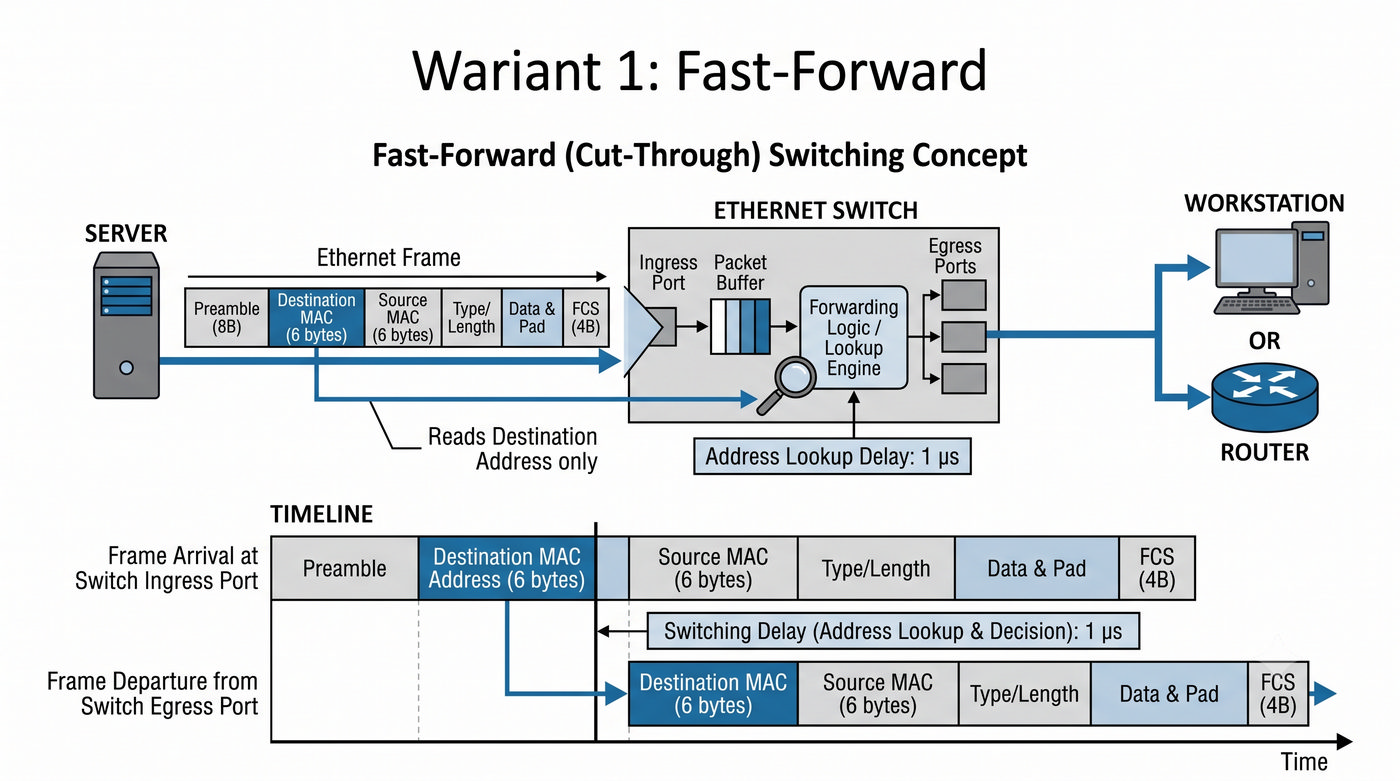

Fast-Forward to najbardziej ekstremalna odmiana metody Cut-Through, która minimalizuje opóźnienie do absolutnego minimum. Forwardowanie rozpoczyna się już po odebraniu pierwszych 6 bajtów ramki, czyli adresu docelowego MAC. W nowoczesnych układach ASIC całkowite opóźnienie może wynosić poniżej 1 mikrosekundy, co jest wartością niemożliwą do osiagniecia dla metody Store-and-Forward przy dużych ramkach.

Ten wariant znajduje zastosowanie przede wszystkim w środowiskach o ekstremalnych wymaganiach co do opóźnienia, takich jak platformy handlu algorytmicznego, superkomputery czy zaawansowane systemy obliczen równoleglych. W tych środowiskach każda mikrosekunda opóźnienia w sieci bezpośrednio przekłada się na spadek wydajności obliczeniowej lub straty finansowe.

Fast-Forward jest także stosowany w technologiach sieciowych o bardzo niskim opóznieniu, takich jak Intel OmniPath czy InfiniBand, gdzie standardowe mechanizmy Ethernet bylyby zbyt wolne. Przełączniki high-end firm Arista, Cisco Nexus czy Mellanox oferują tryb Fast-Forward jako opcje konfiguracyjna dla portów, które wymagają minimalnego opóźnienia.

Fragment-Free, znany również jako Modified Cut-Through, stanowi kompromis między skrajnym Fast-Forward a bezpiecznym Store-and-Forward. W tej metodzie forwardowanie rozpoczyna się po odebraniu pierwszych 64 bajtów ramki, co jest minimalistycznym dopuszczalnym rozmiarem ramki Ethernet. Wybór wartości 64 bajtów nie jest przypadkowy – wynika wprost z definicji minimalnego rozmiaru ramki w standardzie IEEE 802.3.

Ramki krótsze niż 64 bajty, nazywane runt frames, powstaja najczęściej w wyniku kolizji w sieciach Ethernet działających w trybie poldupleksowym. Kolizja powoduje, że nadajniki przerywaja transmisję, pozostawiajac fragment ramki o przypadkowej długości. Fragment-Free eliminuje te uszkodzone ramki na poziomie przełącznika, zapobiegajac ich propagacji do dalszych segmentów sieci.

Warto zauważyć, że Fragment-Free chroni jedynie przed runt frames, ale nie przed błędami CRC – sumą kontrolną FCS znajduje się na końcu ramki i nie jest sprawdzana przed forwardowaniem. W praktyce Fragment-Free jest często domyślnym trybem Cut-Through w wielu przełącznikach, oferując lepszy balans między opóźnieniem a niezawodnością niż Fast-Forward.

Porównanie dwóch wariantów Cut-Through pokazuje, że wybór między Fast-Forward a Fragment-Free sprowadza się do kompromisu między opóźnieniem a ochrona przed określonym typem błędów. Fast-Forward oferuje najmniejsze możliwe opóźnienie, rozpoczynając forwardowanie już po 6 bajtach, ale nie chroni przed żadnym typem uszkodzen ramek. Fragment-Free dodaje 512 nanosekund opóźnienia (czas odbioru dodatkowych 58 bajtów) w zamian za ochronę przed runt frames.

W praktyce różnica w opóznieniu między Fast-Forward a Fragment-Free jest stosunkowo niewielka – dodanie 512 nanosekund do całkowitego opóźnienia rzędu 1-5 mikrosekund to wzrost o około 10-50 procent. Dla większości zastosowań ta różnica jest pomijalna, szczególnie w porównaniu z przewaga nad Store-and-Forward dla dużych ramek.

Oba warianty mają jednak wspólna slabosc – brak ochrony przed błędami CRC, ponieważ FCS znajduje się na końcu ramki. Jeśli w sieci występują błędy transmisji spowodowane zaklóceniami elektromagnetycznymi lub uszkodzeniami kabli, ani Fast-Forward, ani Fragment-Free nie zapobiegna propagacji uszkodzonych ramek. W takich przypadkach jedynym bezpiecznym wyborem jest Store-and-Forward.

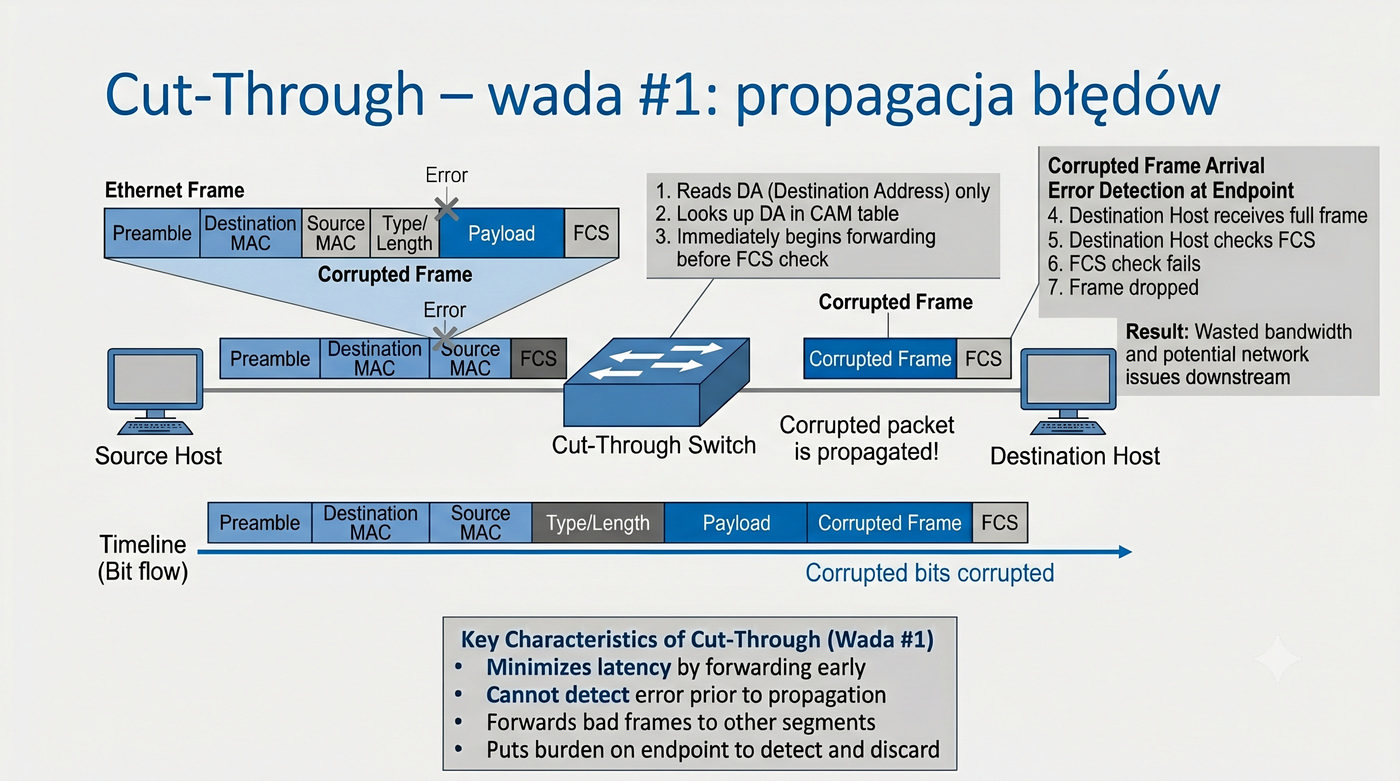

propagacja błędów to najpoważniejsza wada metody Cut-Through, która dyskwalifikuje ja w wielu zastosowaniach krytycznych. Mechanizm powstawania problemu jest następujący: Cut-Through rozpoczyna forwardowanie ramki natychmiast po odczytaniu adresu docelowego, nie czekając na odebranie i weryfikację sumy kontrolnej FCS. Jeśli podczas transmisji doszlo do uszkodzenia danych (np. na skutek zaklócen elektromagnetycznych), przełącznik nie jest w stanie tego wykryć przed wyslaniem ramki na port wyjściowy.

Po odebraniu całej ramki, ASIC oblicza CRC-32 i porównuje z wartością FCS. Jeśli wykryje niezgodność, ramką jest oznaczana jako uszkodzoną, ale jest już za pózno – ramką została już wyslana do następnego segmentu sieci. Kolejny przełącznik lub stacja końcowa musi samodzielnie wykryć i odrzucić uszkodzoną ramkę, co prowadzi do marnowania przepustowości na przesyłanie danych, które i tak zostaną odrzucone.

W skrajnych przypadkach, gdy wiele przełączników w sciezce transmisji działa w trybie Cut-Through, uszkodzoną ramką może propagowac się przez cała sieć, zanim zostanie ostatecznie odrzucona przez urządzenie końcowe. Im dluzsza sciezka, tym więcej zasobów sieciowych jest marnowanych. dlatego w sieciach o wysokiej jakości łączy i niskim poziomie zaklócen Cut-Through jest akceptowalne, ale w trudnych warunkach transmisyjnych lepiej stosować Store-and-Forward.

Brak obsługi asymetrycznych prędkości to fundamentalne ograniczenie metody Cut-Through, które wynika wprost z jej konstrukcji. Ponieważ Cut-Through forwarduje ramkę w locie, bez buforowania, strumień bitów wychodzący na port wyjściowy musi mieć dokładnie taką sama prędkość jak strumień wchodzący na port wejściowy. Jeśli prędkości są rózne, nieuchronnie dochodzi do przepełnienia bufora portu wyjściowego i utraty ramek.

W praktyce oznacza to, że Cut-Through może być stosowane tylko wtedy, gdy wszystkie porty w sciezce transmisji działają z ta sama prędkością. W nowoczesnych sieciach, gdzie często występują mieszane prędkości (10/100/1000 Mbps), jest to istotne ograniczenie. W przypadku wykrycia asymetrii przełącznik automatycznie przełącza się na Store-and-Forward dla danej pary portów.

Warto podkreślić, że asymetria prędkości to nie tylko problem portów wejścia-wyjścia o różnej przepustowości. także w przypadku, gdy port wyjściowy jest obciążony innym ruchem i nie może odebrać ramki z pełna prędkością, Cut-Through nie zadziala. dlatego też w przełącznikach o dużym zagęszczeniu portów Cut-Through jest często wylaczane na rzecz Store-and-Forward, które lepiej radzi sobie z zarzadzaniem ruchem.

ograniczenie w zakresie kontroli ramek wynika z fundamentalnej zasady działania Cut-Through – decyzja o forwardowaniu podejmowana jest na podstawie zaledwie pierwszych 6 bajtów ramki. Wszelkie informacje znajdujące się dalej w ramce, takie jak tag VLAN 802.1Q (bajty 13-16), pole EtherType (bajty 13-14 w ramce bez tagu) czy pole PCP (bajty 15-16 w tagu VLAN), nie mogą być brane pod uwage przed rozpoczęciem forwardowania.

W praktyce oznacza to, że przełączniki Cut-Through mają ograniczone możliwości w zakresie filtrowania ruchu opartego na VLAN-ach. Jeśli przełącznik ma przekazywać ramki tylko pomiędzy portami nalezacymi do tego samego VLAN-u, musi poczekac na odczytanie tagu VLAN, co jest niemożliwe w czystym Cut-Through. dlatego wiele przełączników implementuje hybrydowe podejście – używa Cut-Through dla decyzji forwardowania, ale buforuje krotki fragment ramki dla celów filtrowania VLAN.

Podobny problem dotyczy mechanizmów QoS opartych na priorytetach 802.1p. Pole PCP znajduje się w tagu 802.1Q około 15-16 bajtu od początku ramki, co oznacza, że Cut-Through musialoby forwardować ramkę przed odczytaniem jej priorytetu. W przypadku łączy o niskiej prędkości (100 Mbps) czas odbioru 16 bajtów to około 1,28 mikrosekundy, co może być akceptowalne, ale dla szybkich łączy 10 Gbps to zaledwie 12,8 nanosekundy i nie stanowi problemu.

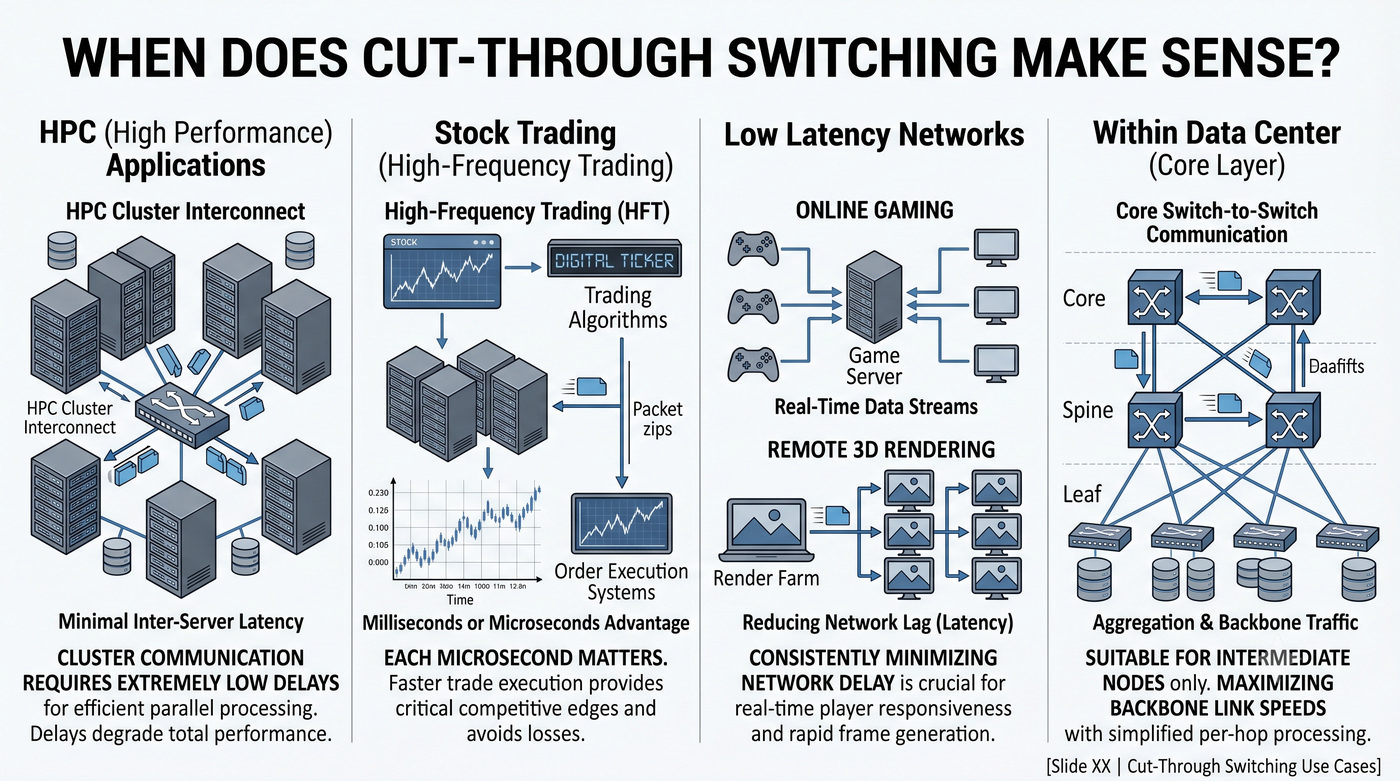

Cut-Through znajduje swoje uzasadnienie przede wszystkim w środowiskach, w których wymagania co do opóźnienia są ekstremalnie restrykcyjne. W klastrach HPC, gdzie setki lub tysiace serwerów komunikuje się że soba w celu rozwiązywania złożonych problemów obliczeniowych, każda mikrosekunda opóźnienia sieciowego mnozy się przez liczbę komunikujacych się procesów i może znacząco wydluczyc czas wykonania obliczen.

W handlu algorytmicznym na giełdach finansowych opóźnienie sieci ma bezpośrednie przelezenie na zyski. Firmy traderskie inwestuja miliony dolarów w infrastrukture o niskim opóznieniu, w tym w przełączniki Cut-Through, aby zyskac przewage konkurencyjna. W tym środowisku różnica 5 mikrosekund między metodą Store-and-Forward a Cut-Through może decydować o tym, czy transakcja zostanie zrealizowana po korzystnej cenie.

Wewnątrz data center, na laczech między przełącznikami szkieletowymi, warunki transmisji są zazwyczaj bardzo dobre – kable swiatlowodowe, krótkie odleglosci, kontrolowane środowisko. W takich warunkach ryzyko błędów transmisji jest minimalne, a korzyści z niskiego opóźnienia Cut-Through w pełni wykorzystane. Dodatkowo, w szkieletie data center często występują duże ramki (agregacja ruchu), co dodatkowo faworyzuje Cut-Through.

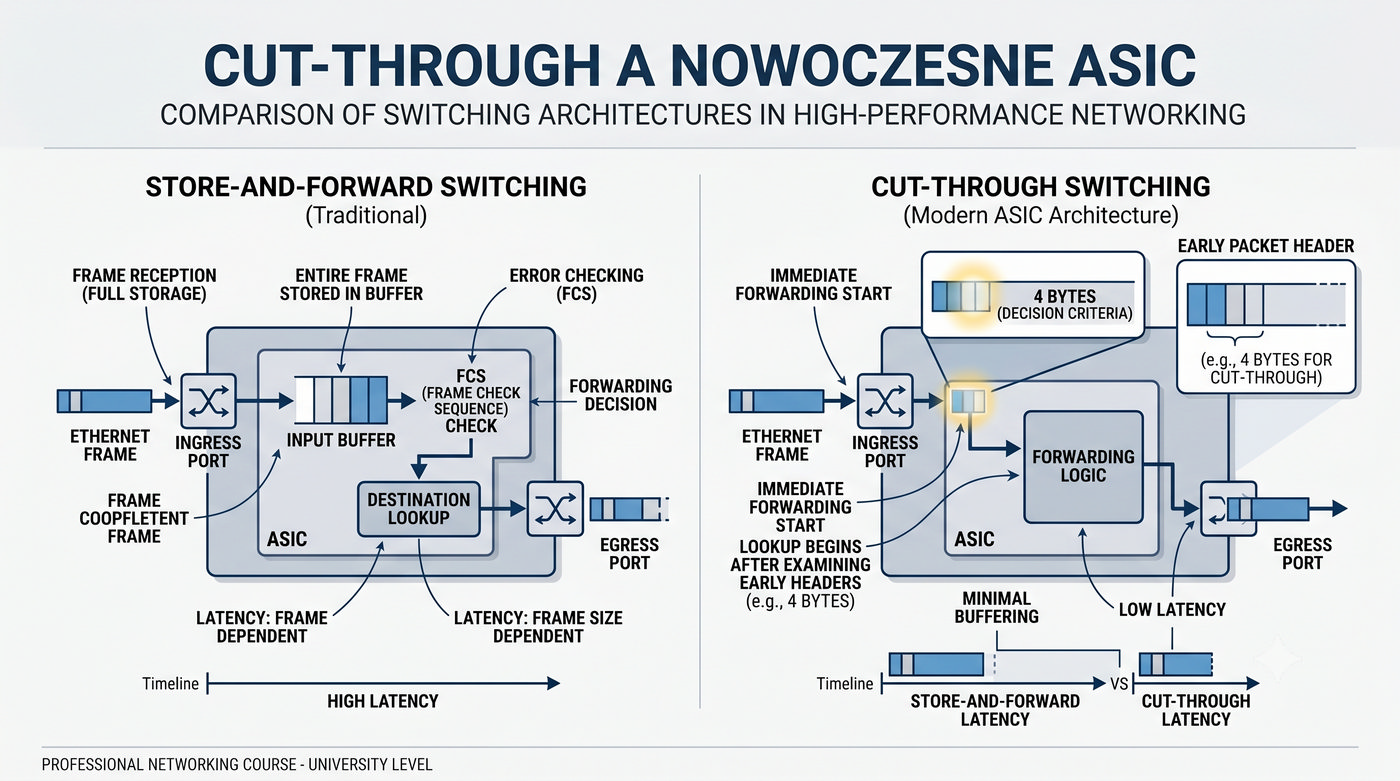

Rozwój technologii ASIC w ostatniej dekadzie spowodowal zacieranie się granic między tradycyjnymi metodami przełączania. Wspólczesne układy, takie jak Broadcom StrataXGS czy Marvell Prestera, oferują zaawansowane tryby hybrydowe, które łącza zalety Cut-Through i Store-and-Forward. Przykładem może być mechanizm CRC check w locie, gdzie ASIC rozpoczyna forwardowanie w trybie Cut-Through, ale jednocześnie buforuje ostatnie 4 bajty ramki.

W momencie gdy ostatnie bity ramki docierają do portu wejściowego, ASIC ma już obliczony CRC-32 i może natychmiast porównac go z wartością FCS. Jeśli FCS jest poprawny, forwardowanie kontynuuje się normalnie. Jeśli FCS jest błędny, ASIC wysyła sygnał anulowania (np. poprzez wygenerowanie uszkodzonej sekwencji końcowej), który powoduje odrzucenie ramki przez następne urządzenie w sieci. To rozwiązanie znacząco ogranicza propagacje błędów.

Inne innowacje obejmują selektywne buforowanie – ASIC buforuje początkowe 64 bajty ramki (jak w Fragment-Free), ale jeśli ramką jest dluzsza i wykryto w niej potencjalne problemy, przełącznik może przełączyć się na pełne buforowanie. Niektóre układy oferują także per-port konfigurację metody przełączania, co pozwala administratorowi na optymalizację każdego łącza indywidualnie, w zależności od jego charakterystyki i wymagań.

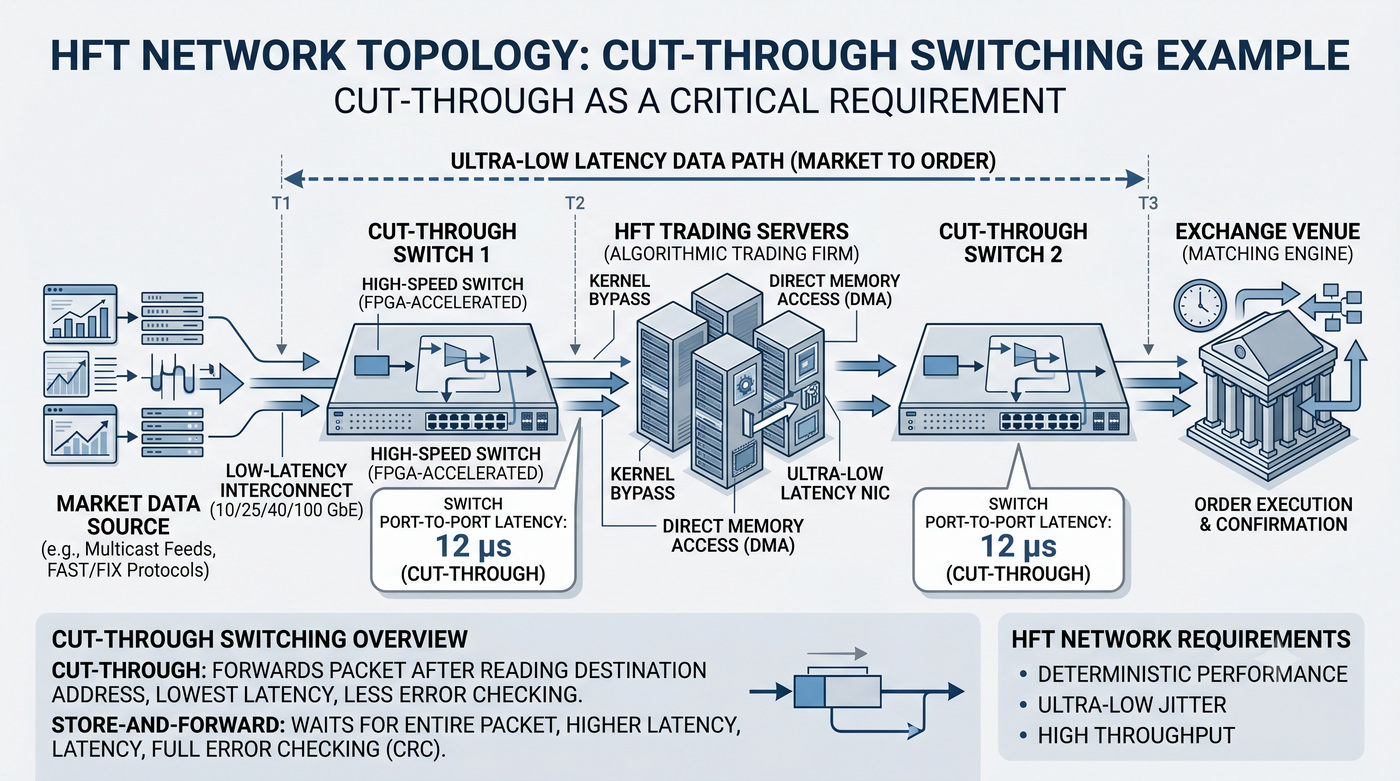

Środowisko handlu algorytmicznego stanowi najbardziej obrazowy przykład, w którym wybór metody przełączania ma bezpośrednie przelezenie finansowe. Wspólczesne platformy transakcyjne, takie jak Nasdaq, NYSE czy Chicago Mercantile Exchange, oferują uslugi kolokacyjne, dzięki którym firmy traderskie mogą umieszczac swoje serwery w bezpośrednim sasiedztwie silników transakcyjnych, minimalizujac opóźnienie sieciowe.

Firma tradingowa może generować setki tysięcy transakcji dziennie, a każda z nich wymaga przeslania zlecenia przez przełącznik, przetworzenia przez silnik transakcyjny i otrzymania potwierdzenia. Jeśli każda z tych operacji jest opózniona o 12 mikrosekund przez przełącznik, łączny czas stracony w ciągu dnia może wyniesc kilka sekund. W handlu algorytmicznym, gdzie ceny mogą zmieniać się w czasie milisekund, te sekundy mogą oznaczac różnice między zyskiem a strata.

Z tego powodu przełączniki stosowane w środowiskach tradingowych, takie jak Arista 7130 Series czy Cisco Nexus 3000, są projektowane z myślą o minimalnym opóznieniu. Oferują one latency poniżej 1 mikrosekundy w trybie Cut-Through oraz zaawansowane funkcję, takie jak precyzyjne znaczniki czasu (timestamping) zgodne z PTP (Precision Time Protocol), co jest kluczowe dla audytu i zgodności z regulacjami rynków finansowych.

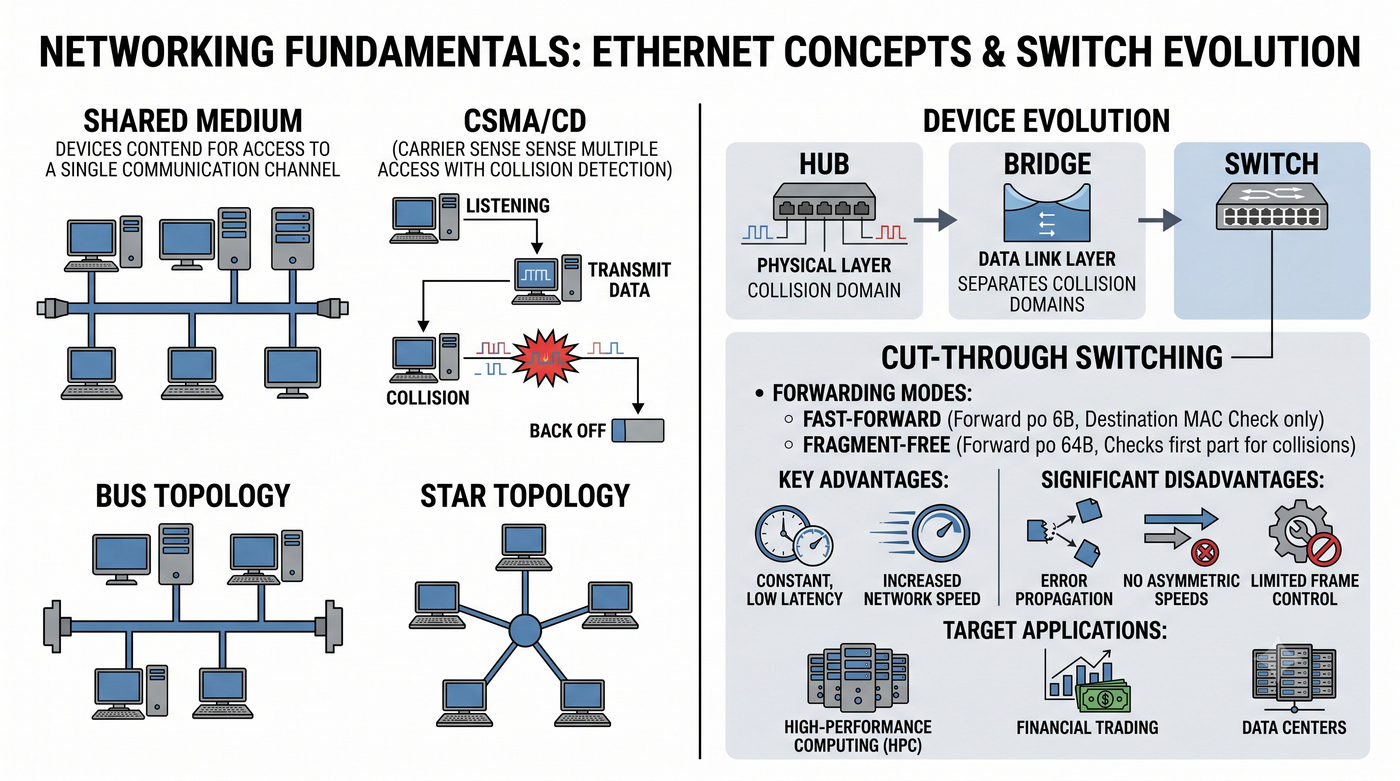

Cut-Through to metoda przełączania zaprojektowana z myślą o minimalizacji opóźnienia, kosztem pewnych aspektów niezawodności i funkcjonalności. Jej główna zaleta jest stałe, niskie opóźnienie, niezależne od rozmiaru ramki, co czyni ją idealnym wyborem dla aplikacji wymagających przewidywalnego czasu transmisji. Wariant Fast-Forward oferuje najmniejsze opóźnienie, forwardując już po 6 bajtach, podczas gdy Fragment-Free dodaje ochronę przed runt frames.

Główne wady metody to propagacja błędów (brak weryfikacji FCS przed forwardem), brak obsługi asymetrycznych prędkości portów oraz ograniczone możliwości kontroli ramek i implementacji QoS. Te ograniczenia sprawiają, że Cut-Through nie może być stosowane uniwersalnie – jego zastosowanie wymaga starannego rozważenia charakterystyki sieci i wymagań biznesowych.

Mimo tych wad, Cut-Through pozostaje niezastąpione w niszowych środowiskach, takich jak HPC, handel algorytmiczny i szkielet data center, gdzie każda mikrosekunda opóźnienia ma znaczenie. Rozwój technologii ASIC i pojawienie się rozwiązań hybrydowych powoduje jednak, że granice między metodami stopniowo się zacierają, oferując coraz lepsze kompromisy.

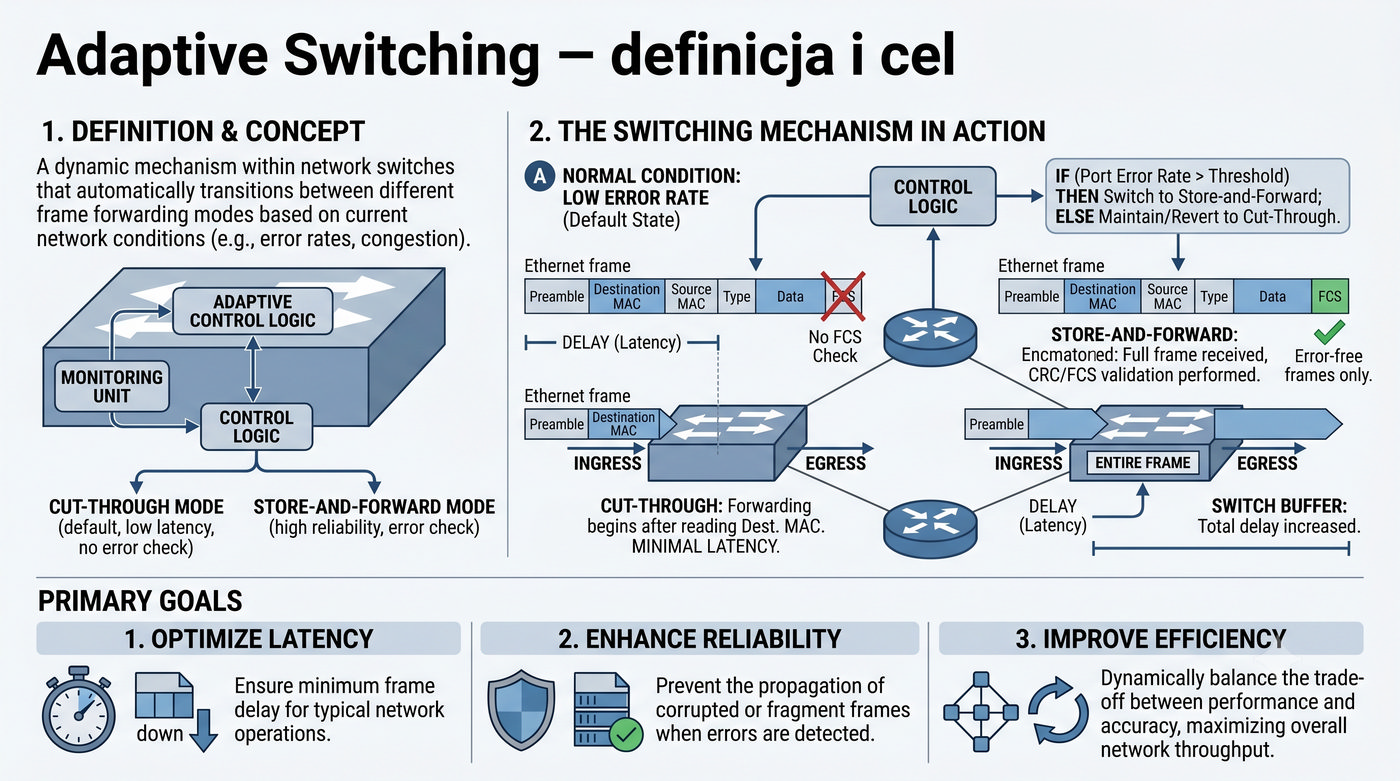

Adaptive Switching to zaawansowana metoda przełączania, która łączy w sobie cechy Store-and-Forward i Cut-Through, oferując dynamiczny wybór optymalnej metody w zależności od bieżących warunków w sieci. Glównym celem Adaptive Switching jest zapewnienie niskiego opóźnienia typowego dla Cut-Through w normalnych warunkach, przy jednoczesnym zachowaniu bezpieczeństwa Store-and-Forward w przypadku wystapienia błędów transmisji.

Przełącznik realizujący Adaptive Switching ciągłe monitoruje liczbę błędów CRC na każdym porcie. Jeśli poziom błędów utrzymuje się poniżej zdefiniowanego progu, przełącznik działa w trybie Cut-Through, minimalizujac opóźnienie. W momencie gdy liczbą błędów przekroczy zadany próg, przełącznik automatycznie przełącza się na Store-and-Forward dla danego portu, zapewniając ochronę przed dalsza propagacja uszkodzonych ramek.

Po ustabilizowaniu się łącza i spadku liczby błędów poniżej progu na określony czas (mechanizm histerezy), przełącznik powraca do trybu Cut-Through. Dzięki temu sieć automatycznie dostosowuje się do zmieniajacych się warunków, bez konieczności ręcznej interwencji administratora. To rozwiązanie jest szczególnie przydatne w środowiskach, w których jakość łączy może się zmieniać w czasie.

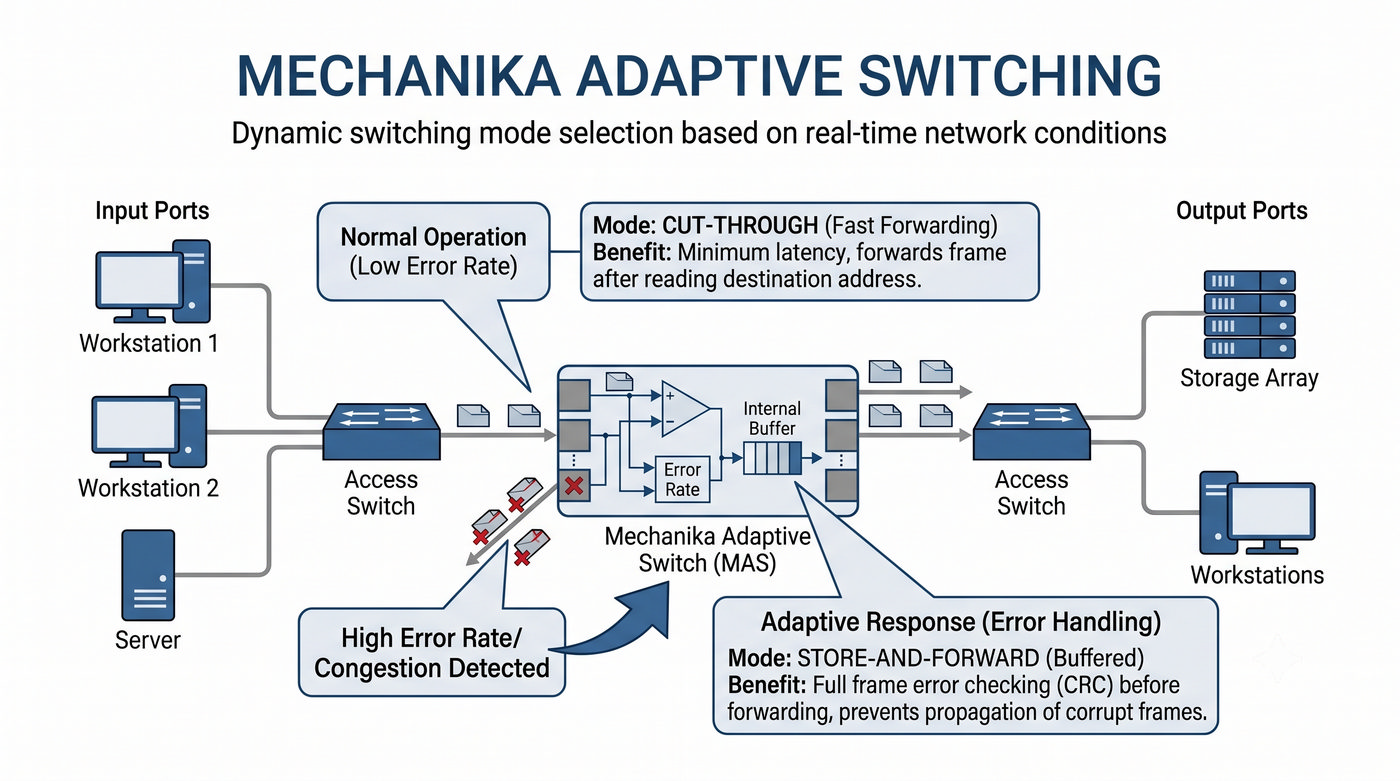

Mechanika Adaptive Switching opiera się na stalym monitorowaniu statystyk błędów CRC na poziomie sprzętowym przez ASIC przełącznika. Każdy port przechowuje liczniki błędów, które są inkrementowane za każdym razem, gdy odebrana ramką ma niepoprawna sumę kontrolną FCS. ASIC okresowo (np. co sekundę) analizuje te liczniki i porównuje ich wartości że zdefiniowanymi progami.

Typowe progi konfiguracyjne to 1 błąd na sekundę lub 10 błędów na minutę – wartości te są zazwyczaj konfigurowalne przez administratora. Po przekroczeniu progu, przełącznik natychmiast przełącza port na tryb Store-and-Forward. Ważne jest, że przejście na Store-and-Forward następuje tylko dla danego portu, a nie dla całego przełącznika – inne porty mogą nadal działać w trybie Cut-Through.

Mechanizm histerezy zapobiega czestym oscylacjom między trybami w sytuacji, gdy liczbą błędów waha się w okolicy progu. Zazwyczaj stosuje się dwa progi: wyższy dla przejścia z Cut-Through na Store-and-Forward i niższy dla powrotu. Dodatkowo wymagany jest okres stabilizacji (np. 30 sekund bez błędów) przed powrotem do Cut-Through, co zapobiega szybkim przejsciom w przypadku chwilowych zaklócen.

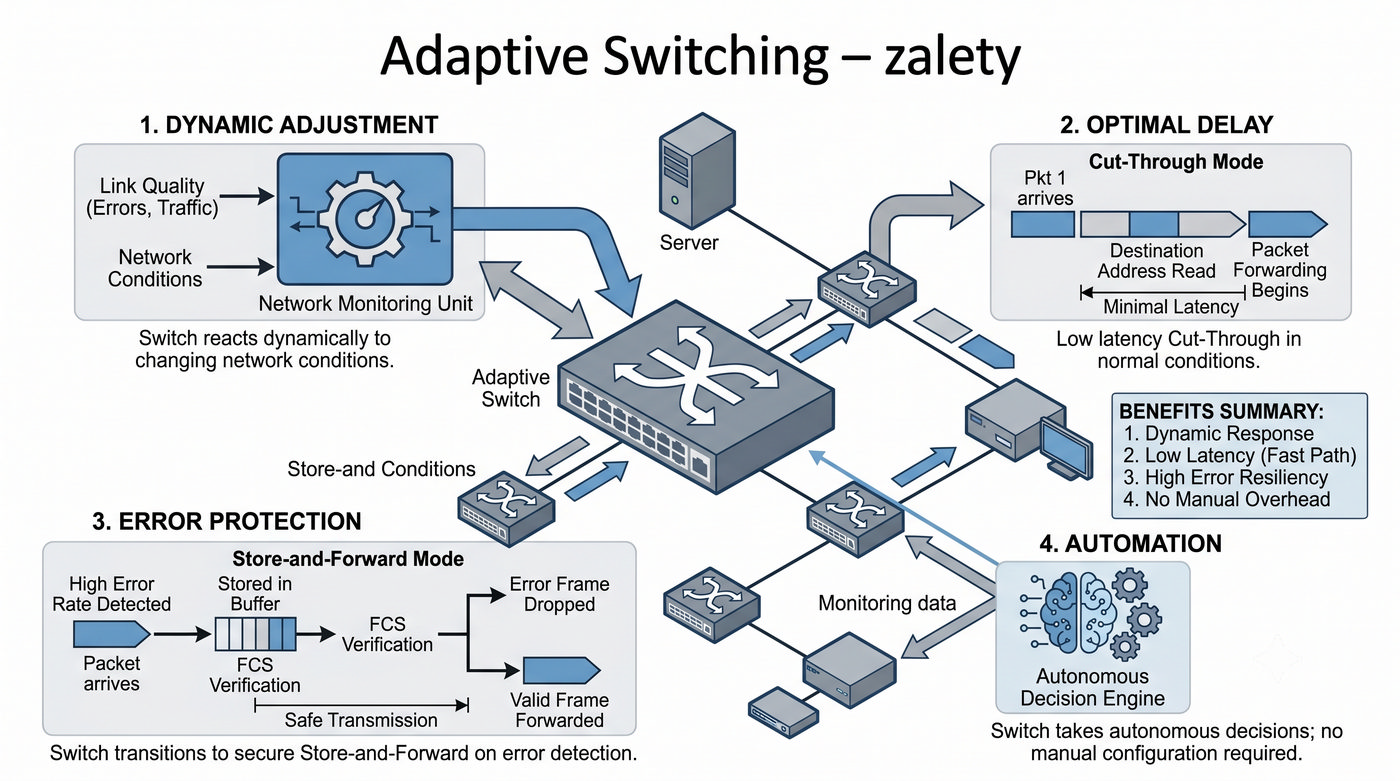

Glówna zaleta Adaptive Switching jest dynamiczne dostosowywanie metody przełączania do aktualnych warunków w sieci. W normalnych warunkach, gdy jakość łącza jest dobra, użytkownicy korzystają z niskiego opóźnienia oferowanego przez Cut-Through. W przypadku pojawienia się zaklócen, wzrostu poziomu błędów czy degradacji łącza, przełącznik automatycznie przełącza się na bezpieczniejszy Store-and-Forward, chroniac sieć przed propagacja uszkodzonych ramek.

optymalne opóźnienie w normalnych warunkach to kluczowa korzyść dla uzytkowników końcowych. W większości nowoczesnych sieci korporacyjnych większość czasu łącza działają poprawnie, bez błędów transmisji. Adaptive Switching pozwala wykorzystać te dobre warunki do zapewnienia niskiego opóźnienia, bez konieczności recznego przełączania trybów w zależności od pory dnia czy obciążenia sieci.

Automatyzacja decyzji to kolejna istotna zaleta, szczególnie w dużych sieciach korporacyjnych, gdzie reczna konfiguracją metody przełączania dla każdego portu byłaby niepraktyczna. Adaptive Switching pozwala administratorowi skonfigurowac polityke na poziomie przełącznika lub portu, a następnie pozostawic sprzetowi automatyczne dostosowywanie się do warunków. To znacząco redukuje koszty administracyjne i minimalizuje ryzyko błędu ludzkiego.

Glówna wada Adaptive Switching jest opóźnienie związane z przełączaniem między trybami. zmianą metody nie następuje natychmiastowo – przełącznik potrzebuje czasu na detekcje wzrostu błędów, podjecie decyzji i faktyczna zmiane trybu pracy portu. W tym czasie uszkodzone ramki mogą być nadal forwardowane w trybie Cut-Through, zanim przełącznik przełączy się na Store-and-Forward.

Mechanizm histerezy, choć niezbędny do unikniecia oscylacji, wprowadza dodatkowe opóźnienie w powrocie do trybu Cut-Through. Po ustaniu zaklócen przełącznik musi odczekac okres stabilizacji (np. 30-60 sekund bez błędów) przed powrotem do szybszego trybu. W praktyce oznacza to, że po każdym epizodzie błędów sieć działa w trybie Store-and-Forward przez pewien czas, nawet jeśli warunki już się poprawily.

Kolejnym ograniczeniem jest dostępność – Adaptive Switching to funkcją zarezerwowana dla przełączników średniej i wyższej półki cenowej. Tanie przełączniki dostępowe często oferują tylko Store-and-Forward lub ewentualnie staly tryb Cut-Through bez adaptacji. Dodatkowo, niektórzy administratorzy wola mieć pełna kontrolę nad wyborem metody i świadomie rezygnuja z automatycznego przełączania na rzecz jawnego wyboru jednej metody.

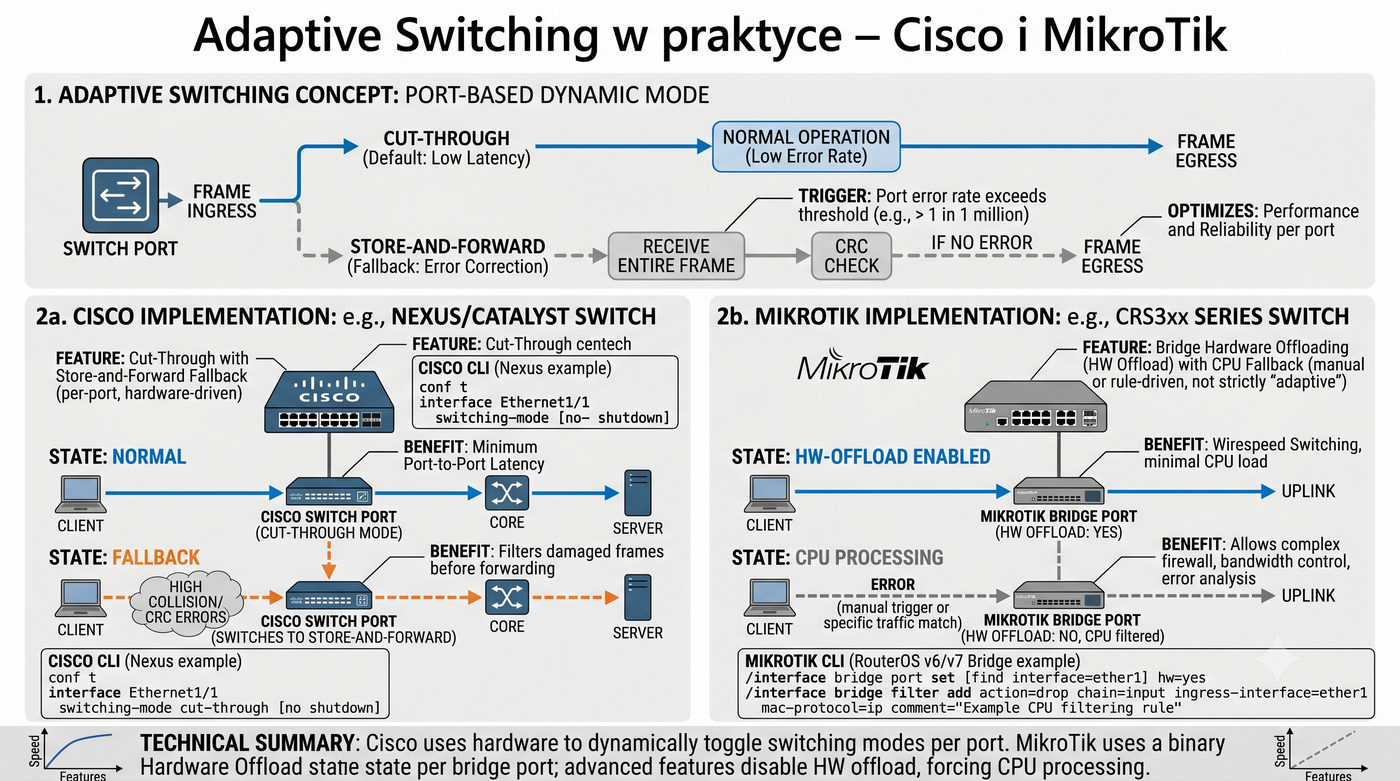

W przełącznikach Cisco Adaptive Switching jest dostępne pod nazwą "adaptive cut-through" w niektórych modelach serii Catalyst, takich jak Catalyst 2960-X czy Catalyst 3850. funkcją ta jest realizowana na poziomie ASIC i pozwala na automatyczne przełączanie między Cut-Through a Store-and-Forward w zależności od poziomu błędów na porcie. konfiguracją odbywa się poprzez komendę switchport mode adaptive w trybie konfiguracji interfejsu.

W przełącznikach MikroTik z serii CRS3xx i CRS5xx, wyposazonych w układy Broadcom, Adaptive Switching jest dostępne na poziomie sprzętowym. W systemie RouterOS konfiguracją metody przełączania odbywa się w menu interface ethernet switch, gdzie można wybrać między trybami store-and-forward, cut-through i adaptive. Wartość domyślna to Store-and-Forward, co jest zgodne z praktyka większości producentów.

Mimo dostepnosci Adaptive Switching, wielu administratorów decyduje się na jawne wyłączenie tej funkcji i reczny wybór metody. Przyczyna jest brak przewidywalnosci – w środowiskach, w których wymagane jest staloscilowe opóźnienie, nagla zmianą metody może być bardziej problematyczna niż utrzymanie stalej, choć nieco wyższej wartości latency. W praktyce Adaptive Switching znajduje zastosowanie przede wszystkim w sieciach o zmiennej jakości łączy, gdzie korzyści z automatycznej adaptacji przewyzszaja ryzyko nieprzewidzianych zmian.

decyzja o wyborze metody przełączania powinna być podejmowana na etapie projektowania sieci i uwzględniać szereg czynników, takich jak charakterystyka ruchu, wymagania co do opóźnienia, budzet oraz jakość infrastruktury fizycznej. Dla każdego scenariusza istnieje optymalny wybór, który może znacząco wplynac na wydajność i niezawodność sieci.

W sieciach dostępowych i przemysłowych Store-and-Forward jest jednoznacznie rekomendowane że względu na ochronę przed błędami i obsluge asymetrycznych prędkości. Sieci dostępowe często łącza urządzenia o róznych prędkościach (100 Mbps, 1 Gbps), a ryzyko błędów transmisji jest wyższe że względu na długość kabli i środowisko. W sieciach przemysłowych niezawodność transmisji ma priorytet nad opóźnieniem.

W środowiskach data center, HPC i tradingu Cut-Through w wariancie Fast-Forward jest standardem, ponieważ opóźnienie ma kluczowe znaczenie dla wydajności. Adaptive Switching może być dobrym kompromisem w sieciach o mieszanym ruchu i zmiennej jakości łączy, jednak administratorzy często wybieraja jawna konfigurację dla lepszej przewidywalnosci. Niezależnie od wyboru, kluczowe jest zrozumienie kompromisów między opóźnieniem a niezawodnością.

Prezentacja szczególowo omówila trzy główne metody przełączania ramek w sieciach Ethernet: Store-and-Forward, Cut-Through (z wariantami Fast-Forward i Fragment-Free) oraz Adaptive Switching. Każda z tych metod oferuje inny balans między opóźnieniem a niezawodnością, a wybór odpowiedniej metody powinien być podyktowany konkretnymi wymaganiami projektowanej sieci.

Store-and-Forward pozostaje najbardziej uniwersalną i bezpieczna metodą, rekomendowana dla większości zastosowań korporacyjnych i przemysłowych. Cut-Through znajduje zastosowanie w środowiskach o ekstremalnie niskich wymaganiach co do opóźnienia, takich jak HPC i handel algorytmiczny, ale kosztem propagacji błędów i ograniczeń funkcjonalnych. Adaptive Switching stanowi kompromis, automatycznie dostosowując metodę do warunków w sieci.

Rozwój technologii ASIC i pojawienie się rozwiązań hybrydowych powoduje, że granice między metodami stopniowo się zacierają. Nowoczesne przełączniki oferują zaawansowane mechanizmy, takie jak Cut-Through z kontrolą CRC, które próbuja łączyć zalety obu swiatów. Niezależnie od postępu technologicznego, zrozumienie fundamentów każdej metody pozostaje kluczowa umiejetnoscia każdego inżyniera sieciowego.
