Warstwa druga modelu OSI, czyli warstwa łącza danych, odpowiada za niezawodną transmisję ramek między sąsiednimi węzłami sieci. W sieciach Ethernet przełączniki pełnią kluczową rolę w tej warstwie, podejmując decyzje o forwardowaniu na podstawie adresów MAC. Bez odpowiednich zabezpieczeń przełącznik staje się podatny na szereg ataków, które mogą skompromitować całą sieć LAN.

Prezentacja koncentruje się na pięciu głównych zagrożeniach: MAC Flooding, ARP Spoofing, Rogue DHCP, STP Manipulation oraz VLAN Hopping. Każdy z tych ataków wykorzystuje różne słabe punkty protokołów warstwy 2, takie jak brak uwierzytelniania w Ethernet czy domyślne zaufanie do odebranych ramek. Znajomość tych mechanizmów jest kluczowa dla każdego administratora sieci.

Odpowiednie skonfigurowanie przełącznika z użyciem Port Security, 802.1X, DHCP Snooping, DAI oraz BPDU Guard pozwala przekształcić go z pasywnego urządzenia przekazującego ruch w aktywnego strażnika sieci LAN. Te zabezpieczenia są dostępne w większości nowoczesnych przełączników zarządzalnych.

Ataki na warstwę 2 są szczególnie niebezpieczne, ponieważ działają poniżej poziomu, na którym działa typowy firewall. Oznacza to, że zapora sieciowa nie jest w stanie wykryć ani zablokować tego rodzaju zagrożeń. Dlatego ochrona musi być zaimplementowana bezpośrednio na przełącznikach.

Prezentacja pokazuje kompleksowe podejście do bezpieczeństwa warstwy 2, gdzie każdemu zagrożeniu przypisany jest konkretny mechanizm obrony. MAC Flooding jest neutralizowany przez Port Security, ARP Spoofing przez DAI działający w oparciu o DHCP Snooping, a Rogue DHCP przez odpowiednie filtrowanie ruchu DHCP. Wiedza o tych zależnościach pozwala administratorowi projektować spójną architekturę bezpieczeństwa.

Kluczowym wnioskiem jest to, że pojedynczy mechanizm obrony nie zapewni pełnego bezpieczeństwa. Dopiero łączenie kilku technik, takich jak kontrola dostępu do portu, weryfikacja protokołów ARP i DHCP oraz izolacja ruchu, tworzy skuteczną barierę ochronną przed atakami warstwy 2. Każdy z tych mechanizmów uzupełnia się wzajemnie, eliminując luki w zabezpieczeniach.

Model OSI (Open Systems Interconnection) dzieli komunikację sieciową na siedem warstw, z których każda pełni określoną funkcję. Warstwa 2 odpowiada za niezawodne przesyłanie ramek między bezpośrednio połączonymi węzłami, co czyni ją fundamentem komunikacji w sieci lokalnej. Zrozumienie zależności między warstwami modelu OSI jest kluczowe dla projektowania kompleksowych strategii bezpieczeństwa sieciowego.

Ataki wymierzone w warstwę 2 są szczególnie niebezpieczne, ponieważ mogą zakłócić działanie wszystkich wyższych warstw. Na przykład ARP Spoofing na warstwie 2 może doprowadzić do przechwycenia sesji HTTP na warstwie 7, czego firewall warstwy 3 lub 4 nie zauważy. W praktyce oznacza to, że nawet doskonale skonfigurowany firewall może zostać całkowicie ominięty przez atakującego, który wykorzysta podatności warstwy łącza danych.

Administrator sieci musi zdawać sobie sprawę, że zabezpieczenia warstwy 3, takie jak listy ACL IP czy firewalle, nie stanowią ochrony przed atakami warstwy 2. Dlatego konieczne jest wdrożenie dedykowanych mechanizmów bezpieczeństwa bezpośrednio na przełącznikach. Wdrożenie zabezpieczeń na przełącznikach wymaga jednak świadomości, że każdy dodatkowy mechanizm może wpływać na wydajność urządzenia i opóźnienia w sieci.

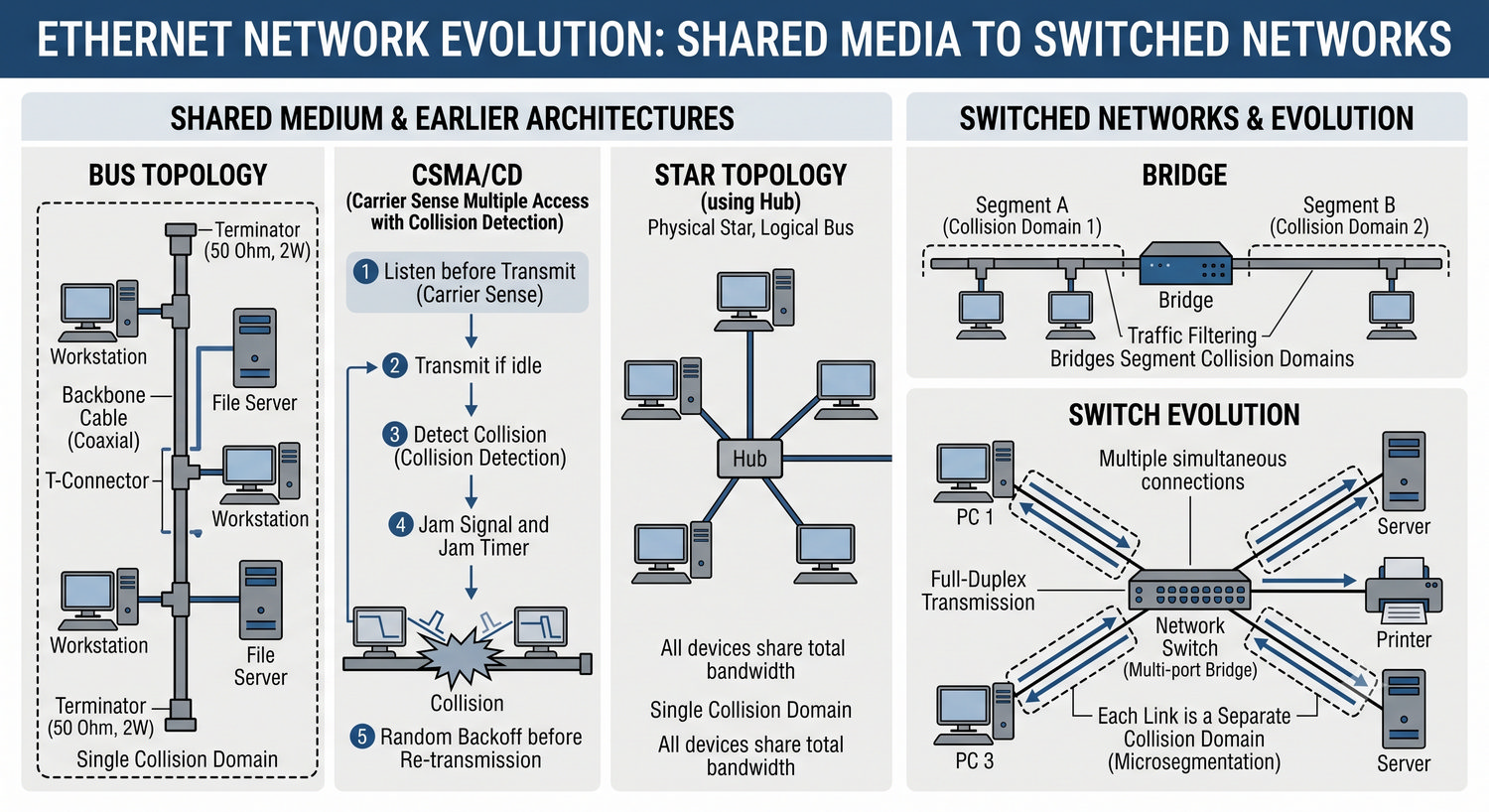

Protokół Ethernet został zaprojektowany w latach 70. XX wieku, kiedy bezpieczeństwo nie stanowiło priorytetu projektowego. Głównym celem było stworzenie prostego i efektywnego protokołu do komunikacji w sieciach lokalnych, bez wbudowanych mechanizmów uwierzytelniania czy szyfrowania.

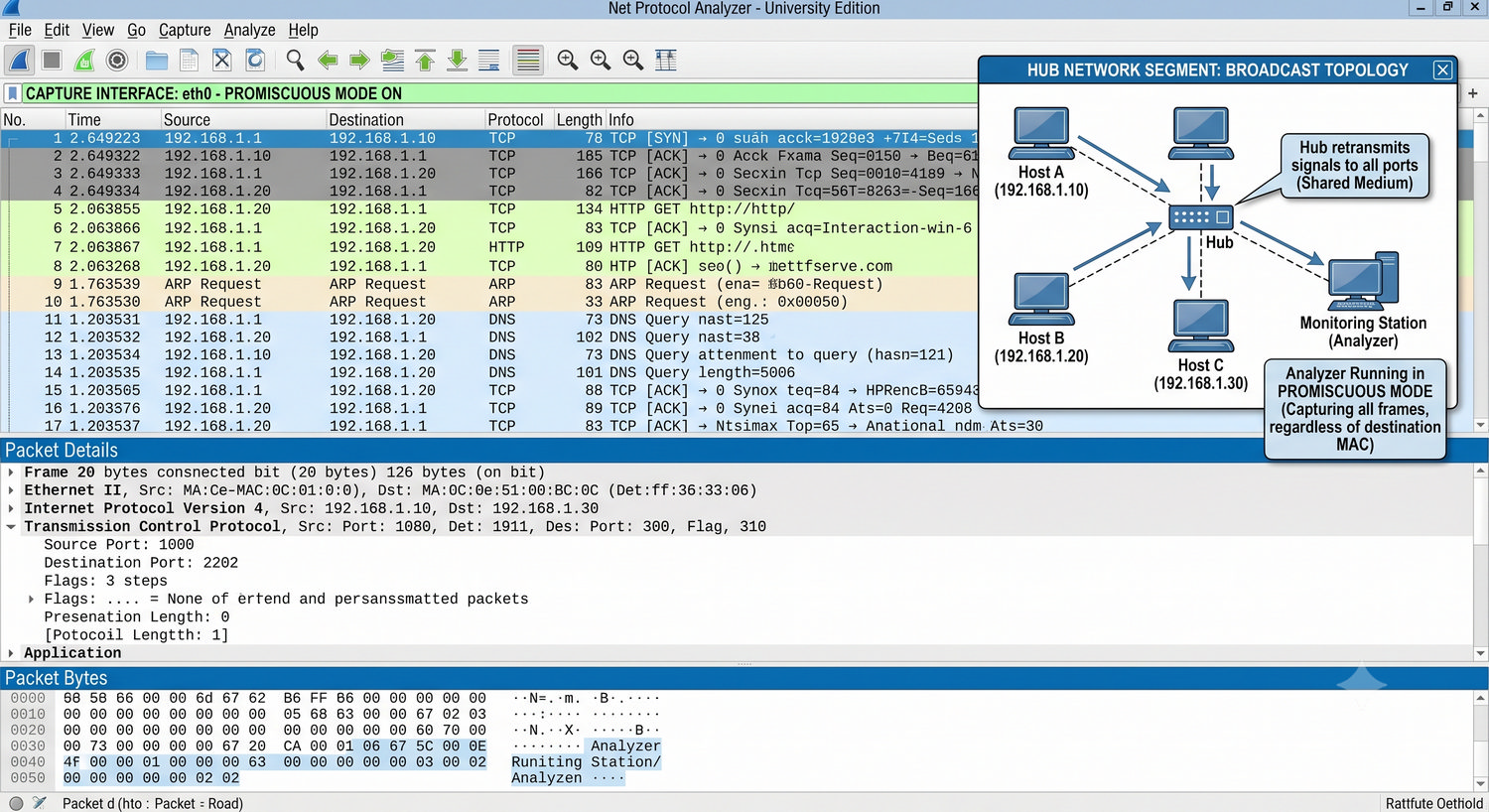

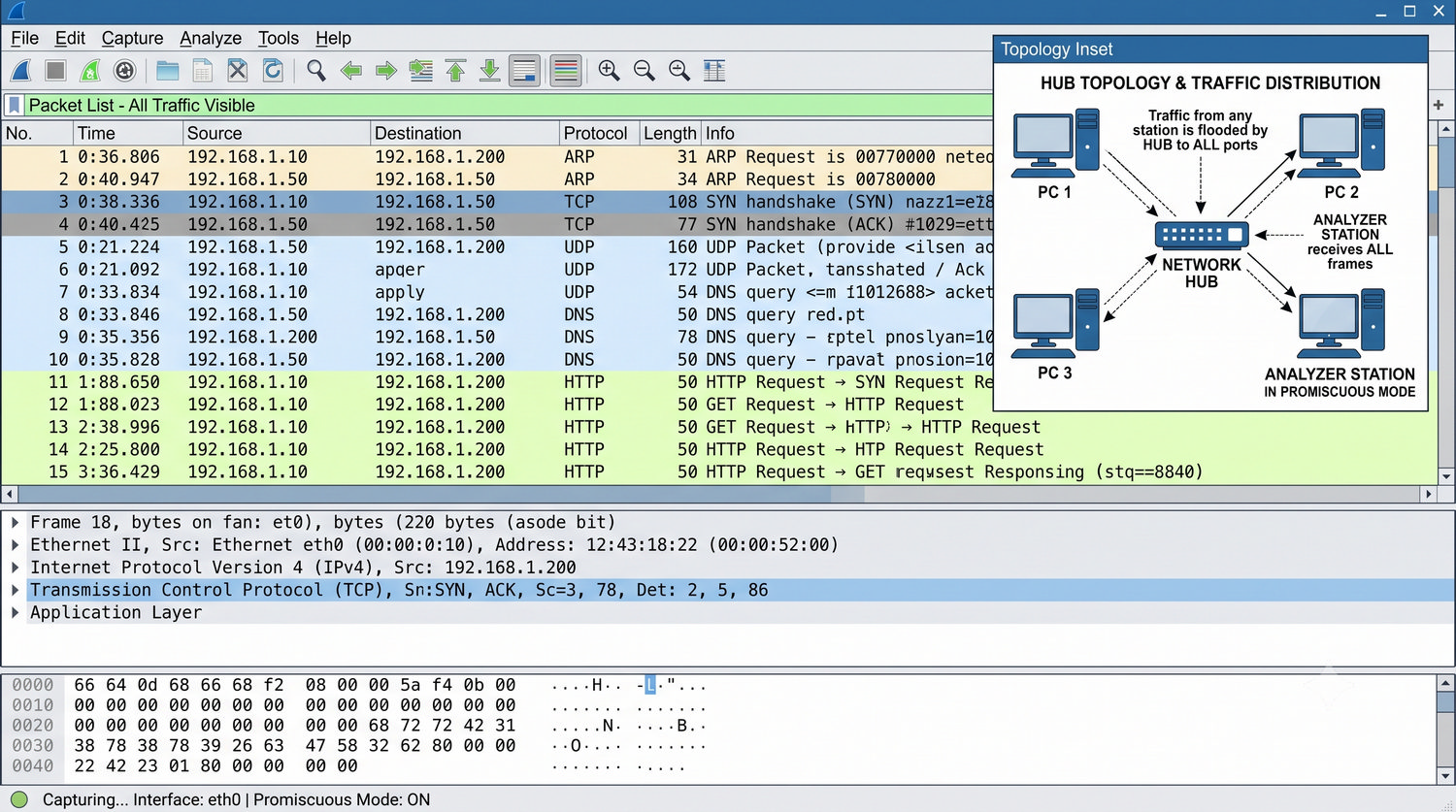

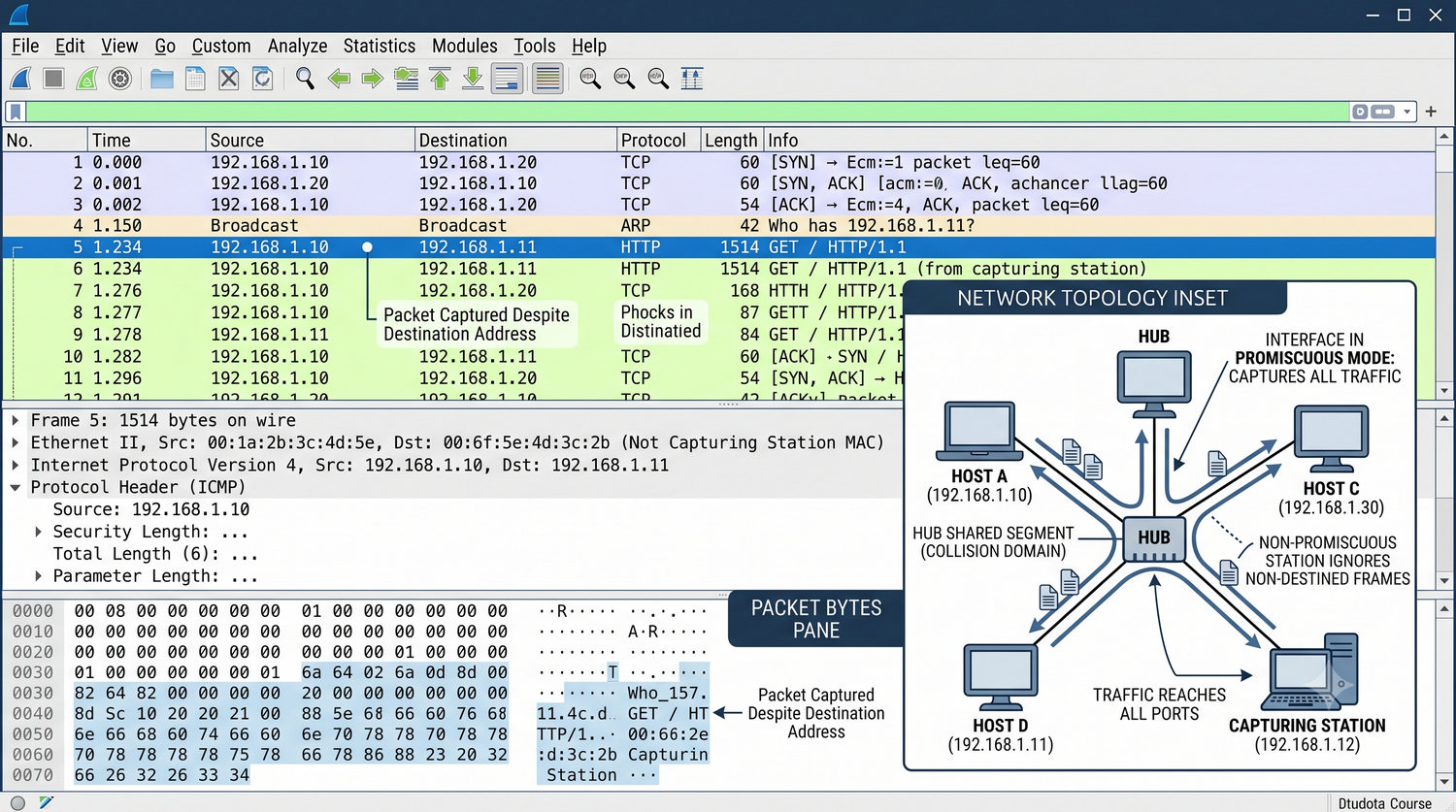

Każda stacja podłączona do sieci Ethernet może nasłuchiwać całego ruchu w swoim segmencie sieci, szczególnie przy użyciu huba, oraz wysyłać ramki z dowolnym adresem MAC źródłowym. Przełącznik domyślnie ufa, że adres MAC podany w ramce jest prawdziwy, co otwiera drogę do ataków typu MAC Spoofing. Nawet wprowadzenie standardu IEEE 802.1AE (MACsec) nie rozwiązuje problemu domyślnego zaufania, ponieważ wymaga on dodatkowej konfiguracji i wsparcia sprzętowego.

Dodatkowo protokół ARP, służący do mapowania adresów IP na MAC, nie posiada mechanizmów weryfikacji autentyczności odpowiedzi. Każda stacja może odpowiedzieć na zapytanie ARP, podając dowolny adres MAC, co jest wykorzystywane w atakach ARP Spoofing. W praktyce oznacza to, że każdy port przełącznika powinien być traktowany jako potencjalnie niebezpieczny, dopóki nie zostanie odpowiednio zabezpieczony.

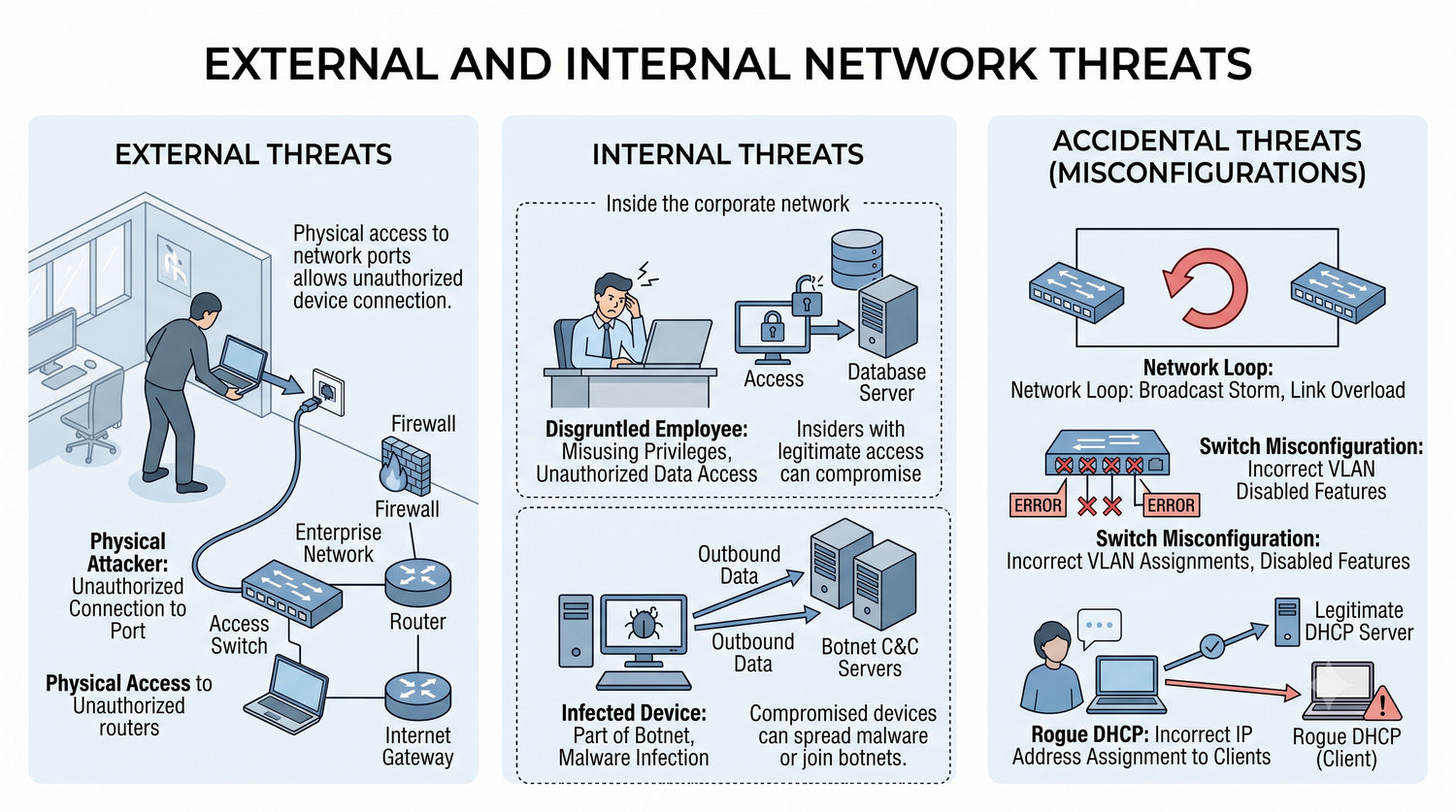

Statystyki bezpieczeństwa sieciowego wskazują, że znaczna część incydentów ma źródło wewnątrz organizacji. Zagrożenia wewnętrzne mogą być zamierzone, jak działania niezadowolonego pracownika, lub niezamierzone, jak błędna konfiguracja urządzenia sieciowego przez administratora. Wdrożenie polityki bezpieczeństwa fizycznego powinno obejmować nie tylko ochronę serwerowni, ale również wszystkich punktów dostępowych w budynku.

Ataki zewnętrzne wymagają fizycznego dostępu do infrastruktury sieciowej, co w praktyce oznacza, że atakujący musi znaleźć się w budynku firmy. Dlatego tak ważne jest zabezpieczenie gniazdek sieciowych w przestrzeniach publicznych, takich jak hole czy sale konferencyjne. Nawet pozornie bezpieczne lokalizacje, takie jak pomieszczenia gospodarcze czy korytarze, mogą być wykorzystane przez atakującego do podłączenia nieautoryzowanego sprzętu.

Szczególnie niebezpieczne są ataki hybrydowe, gdzie osoba z wewnątrz organizacji, na przykład stażysta, nieumyślnie lub celowo umożliwia atak zewnętrznemu przeprowadzenie operacji. Przykładem może być podłączenie małego przełącznika do gniazdka ściennego w celu rozszerzenia dostępu do sieci. Regularne audyty fizyczne i monitorowanie nieaktywnych gniazdek sieciowych powinny stanowić element codziennej praktyki administracyjnej.

Tradycyjny przełącznik Ethernet działa w trybie przezroczystym – forwarduje ramki na podstawie tablicy FDB, nie ingerując w ich zawartość i nie weryfikując nadawcy. Takie podejście jest wystarczające w środowiskach w pełni zaufanych, ale w nowoczesnych sieciach korporacyjnych stanowi zbyt duże ryzyko. Zmiana paradygmatu z pasywnego przesyłania na aktywne filtrowanie wymaga od administratora znajomości zarówno protokołów sieciowych, jak i specyfiki ruchu w zarządzanej sieci.

Paradygmat przełącznika jako strażnika zakłada, że urządzenie powinno aktywnie weryfikować każdą ramkę przed jej przekazaniem dalej. Oznacza to sprawdzanie, czy źródłowy adres MAC jest autoryzowany na danym porcie, czy pakiet ARP jest zgodny z wcześniej przypisanym adresem IP oraz czy ruch DHCP pochodzi z zaufanego źródła. Implementacja tego podejścia może odbywać się stopniowo – od włączenia podstawowych mechanizmów, takich jak Port Security, po zaawansowaną konfigurację DAI i Private VLAN.

Nowoczesne przełączniki zarządzalne oferują wszystkie narzędzia niezbędne do implementacji tego paradygmatu. Kluczem jest jednak świadoma konfiguracja i zrozumienie, że każdy mechanizm bezpieczeństwa musi być dostosowany do konkretnego scenariusza użycia w danej infrastrukturze. Warto pamiętać, że nadmierna restrykcyjność zabezpieczeń może prowadzić do problemów z wydajnością i komplikować diagnostykę usterek.

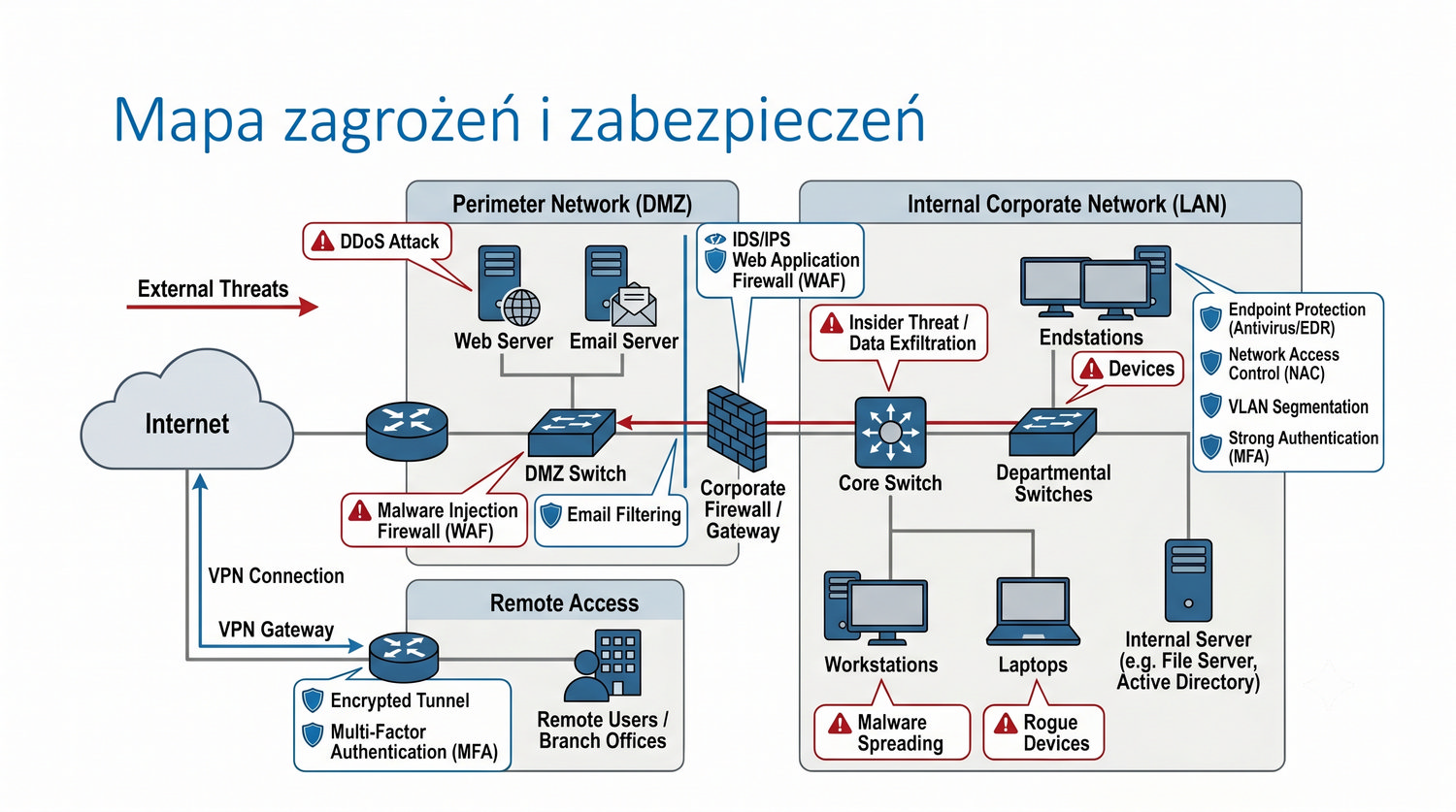

Mapowanie zagrożeń na mechanizmy obrony stanowi fundament strategii bezpieczeństwa warstwy 2. Każdy atak wykorzystuje inny aspekt protokołu Ethernet i wymaga innego rodzaju zabezpieczenia. Na przykład MAC Flooding atakuje tablicę FDB, a ochrona polega na ograniczeniu liczby adresów MAC na porcie.

ARP Spoofing jest neutralizowany przez DAI, który korzysta z bazy danych utworzonej przez DHCP Snooping. To pokazuje, jak ważna jest integracja różnych mechanizmów – DHCP Snooping nie tylko chroni przed Rogue DHCP, ale też dostarcza danych niezbędnych do działania DAI. Proces mapowania powinien być cyklicznie powtarzany, ponieważ nowe zagrożenia pojawiają się regularnie, a infrastruktura sieciowa ulega zmianom.

W praktyce administrator powinien tworzyć własną mapę zagrożeń i zabezpieczeń, dostosowaną do konkretnej infrastruktury. Nie każde zabezpieczenie ma sens w każdej sieci – na przykład Private VLAN jest niezbędny w sieci hotelowej, ale może być zbędny w laboratorium. Dokumentacja mapy zagrożeń stanowi również cenny materiał szkoleniowy dla młodszych administratorów i personelu technicznego.

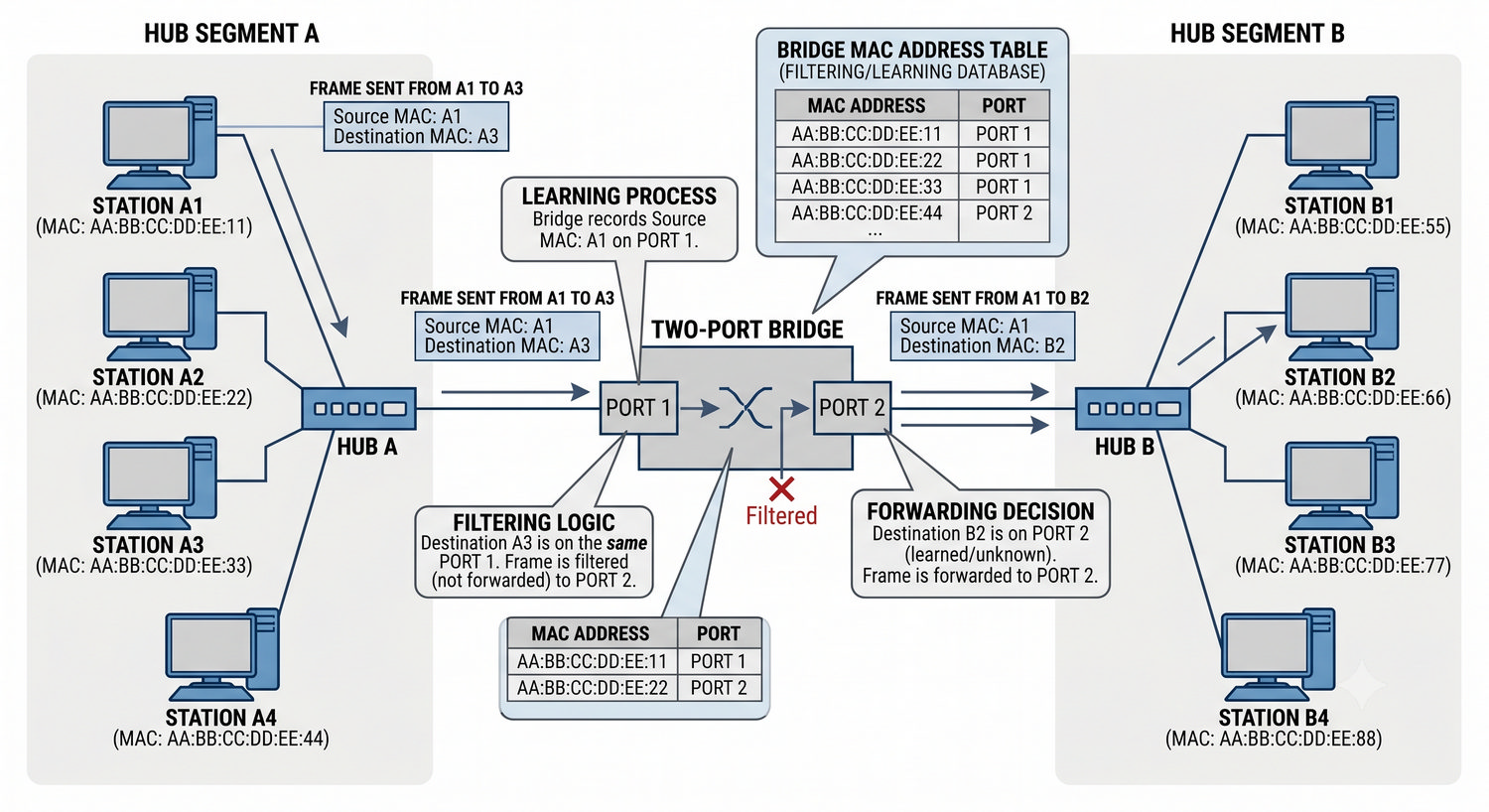

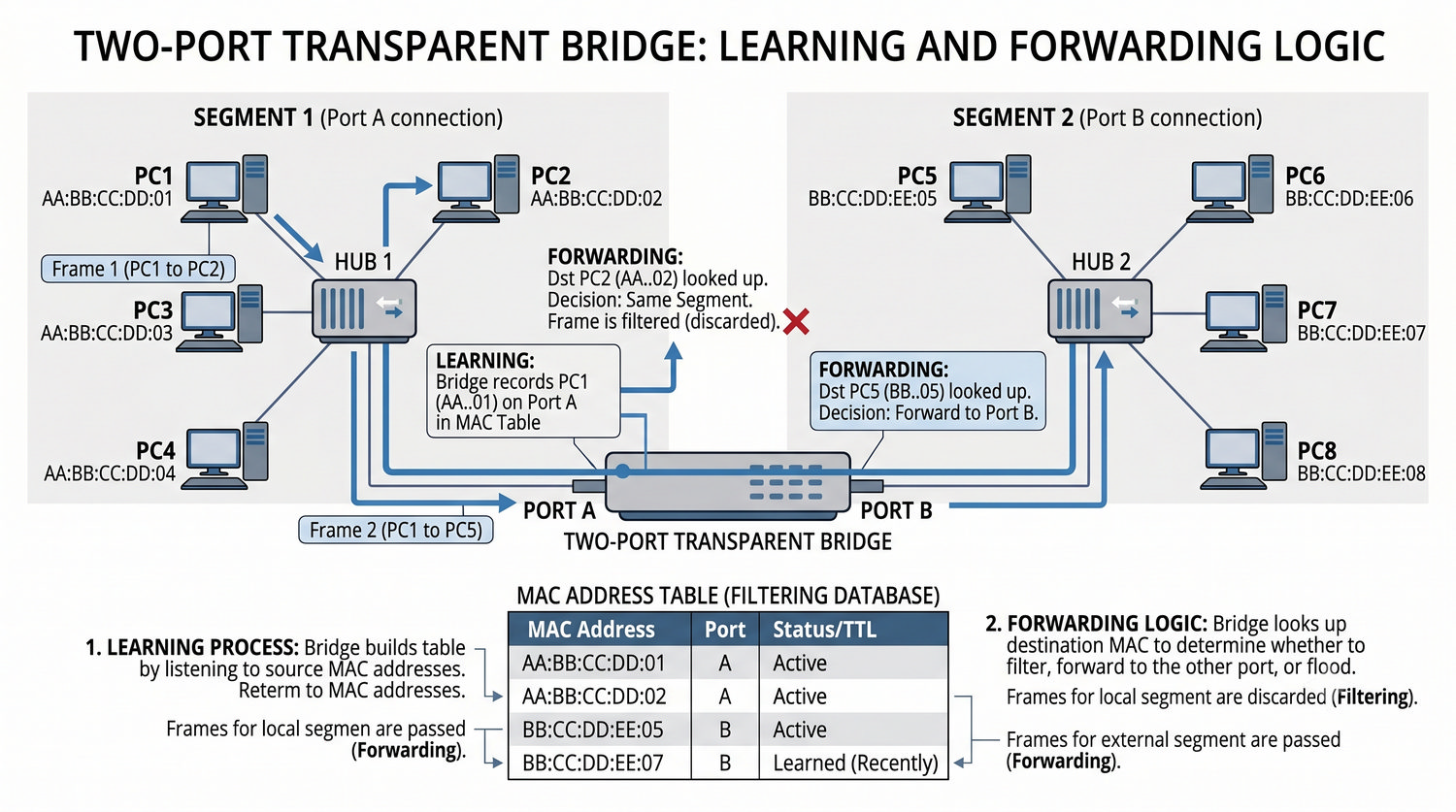

Tablica FDB (Forwarding Database) to podstawowa struktura danych przełącznika Ethernet, przechowująca informacje o tym, na którym porcie znajduje się dany adres MAC. Typowa tablica w przełączniku klasy enterprise mieści od 8 do 16 tysięcy wpisów, co przy nowoczesnych szybkościach łącza może zostać wypełnione w kilka sekund. Wielkość tablicy FDB zależy od modelu przełącznika i może wynosić od 4096 wpisów w urządzeniach klasy podstawowej do nawet 128 tysięcy w przełącznikach rdzeniowych.

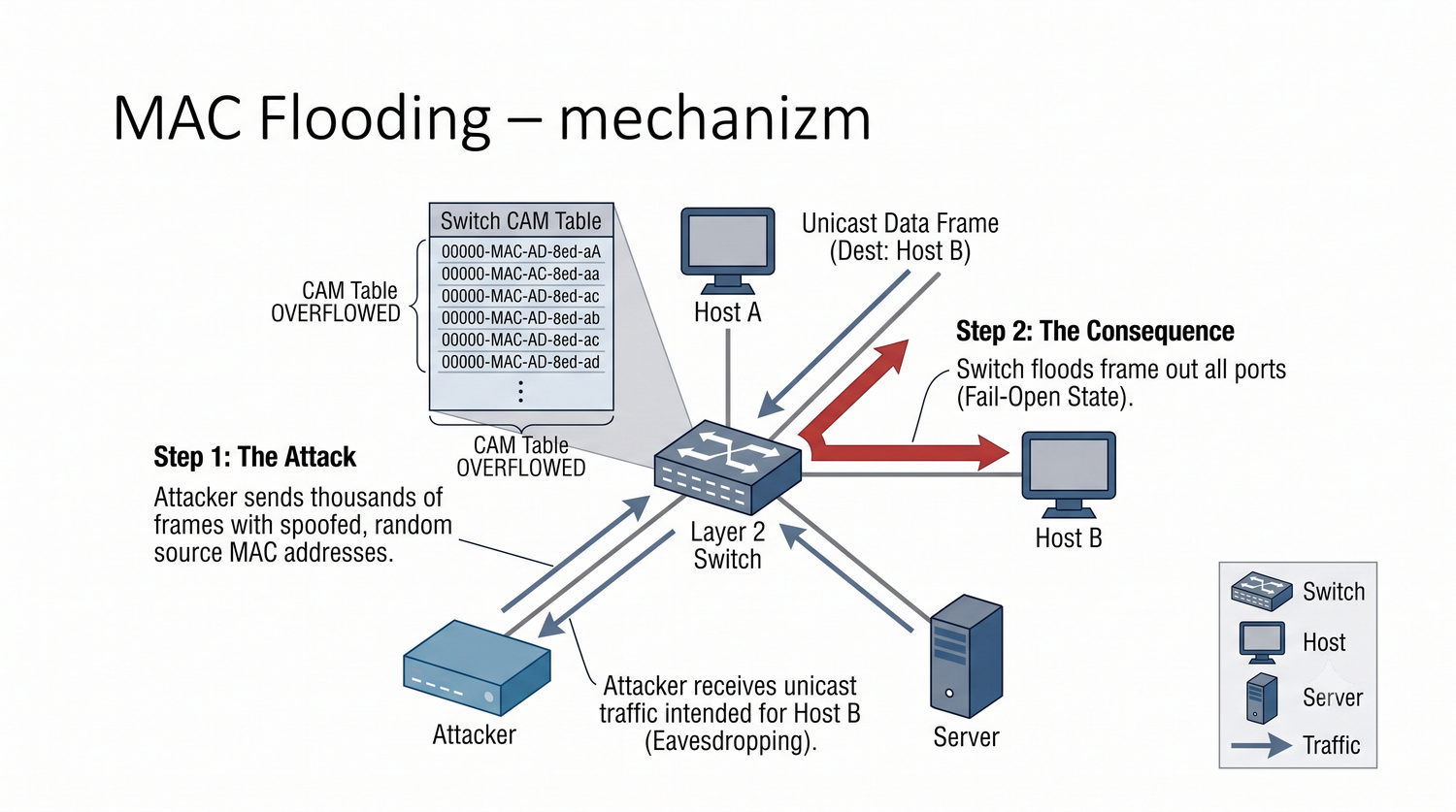

Atak MAC Flooding polega na wysyłaniu ramek z losowo generowanymi adresami MAC źródłowymi, przez co przełącznik nieustannie uczy się nowych wpisów, wypierając legalne wpisy istniejących hostów. Gdy tablica się wypełni, przełącznik przechodzi w tryb awaryjny – wysyła wszystkie ramki do nieznanych adresów na wszystkie porty. Niektóre przełączniki oferują mechanizmy adaptacyjne, które po wykryciu ataku MAC Flooding automatycznie ograniczają szybkość uczenia się nowych adresów MAC.

Ten tryb działania określa się mianem fail-open i jest on celowy – ma zapewnić ciągłość komunikacji kosztem bezpieczeństwa. Atakujący podłączony do dowolnego portu może wtedy przechwytywać ruch przeznaczony dla innych stacji, korzystając z trybu promiscuous swojej karty sieciowej. Monitorowanie tempa przyrostu wpisów w tablicy FDB może służyć jako wczesny system ostrzegania przed atakiem MAC Flooding.

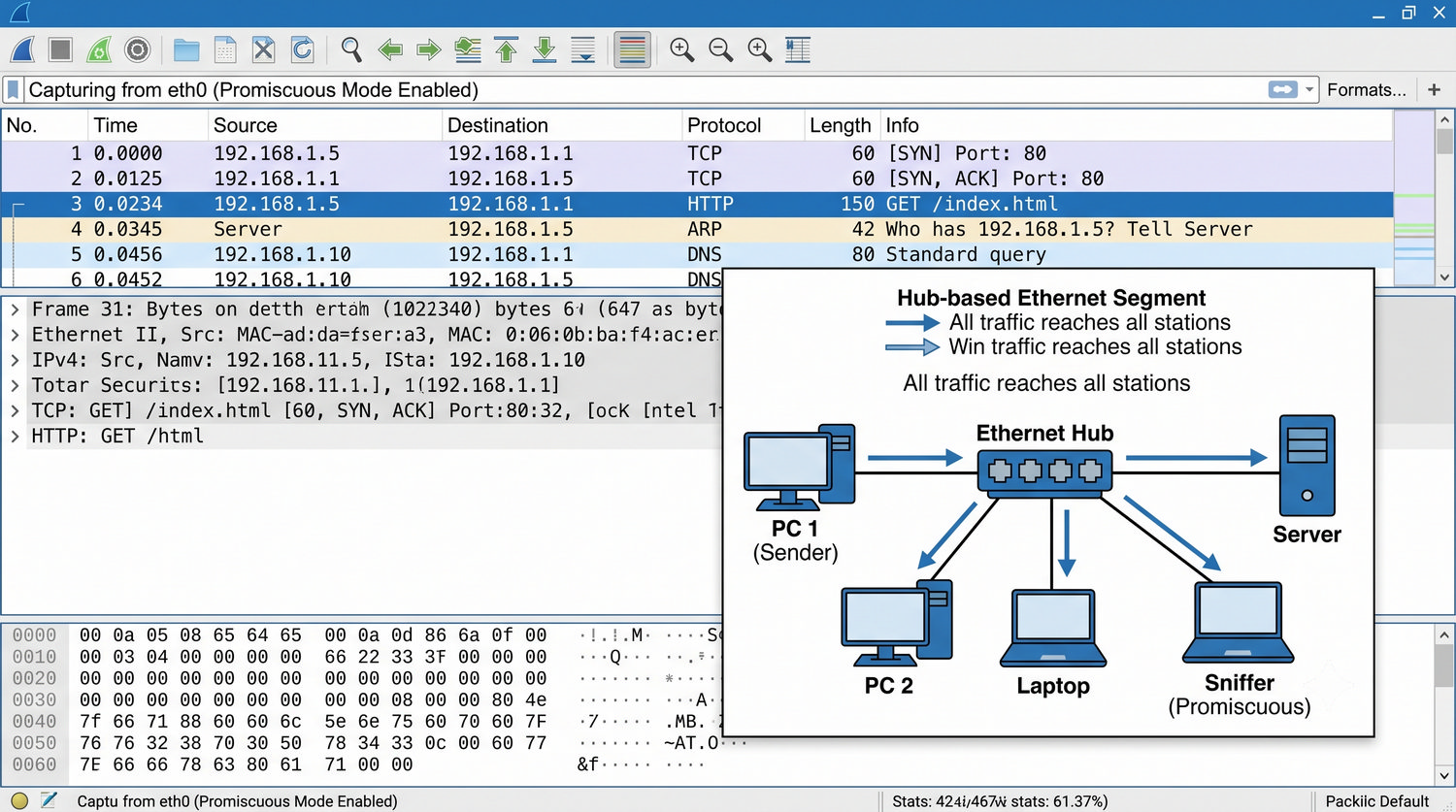

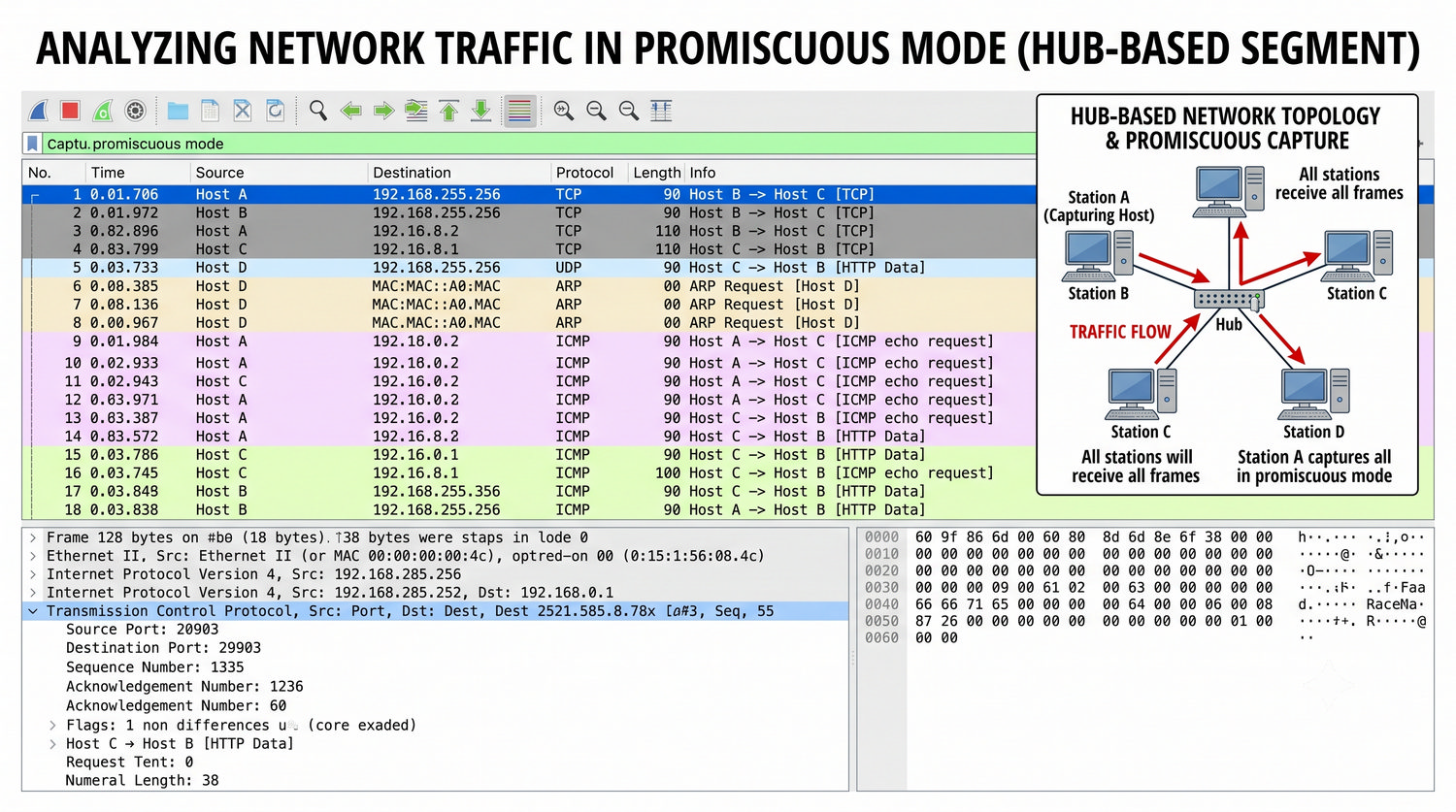

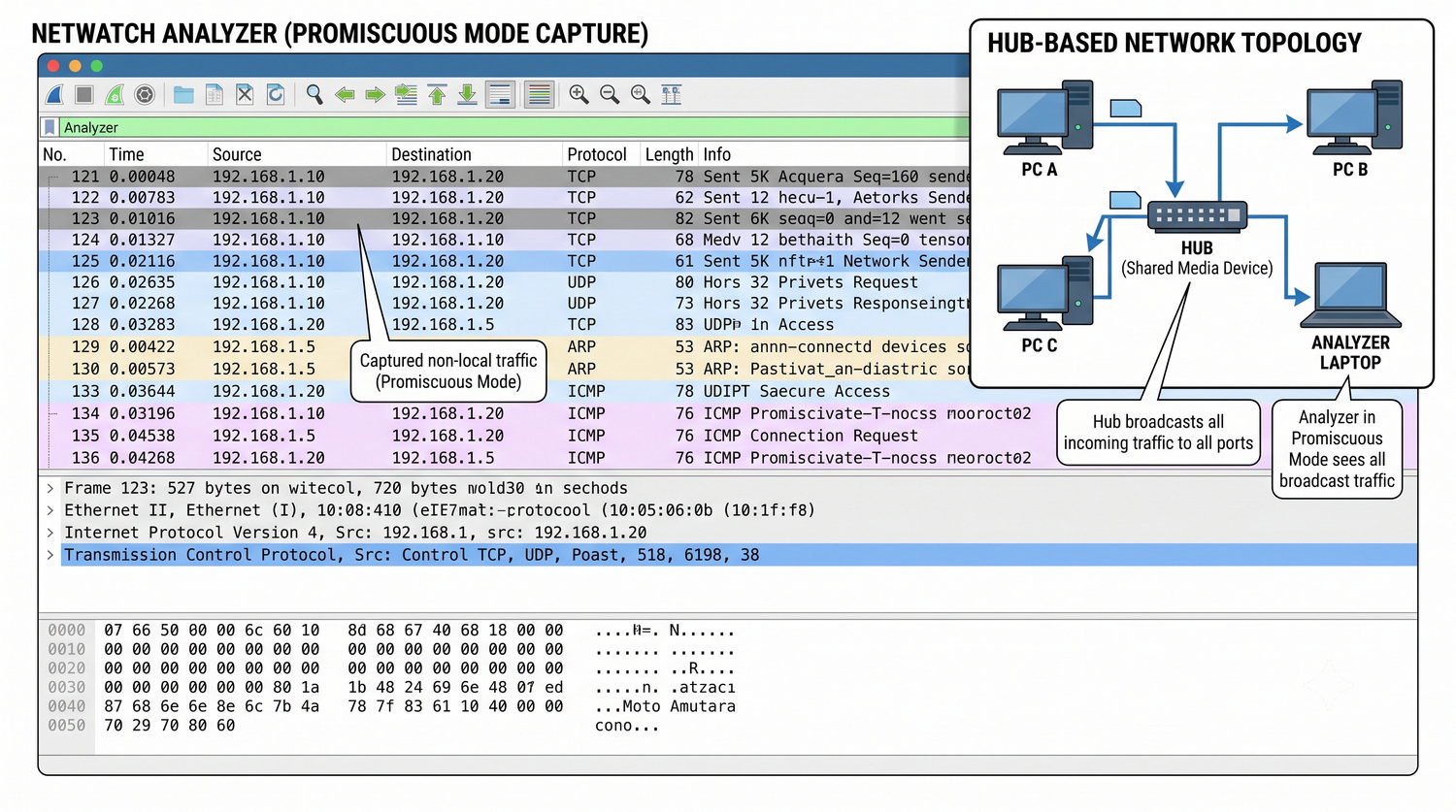

Gdy przełącznik działa w trybie huba, cały ruch w domenie kolizyjnej staje się widoczny dla wszystkich podłączonych urządzeń. Oznacza to, że atakujący może przechwycić pakiety zawierające poufne informacje, takie jak hasła przesyłane w protokole HTTP, FTP czy Telnet, gdzie dane są przesyłane w formacie tekstu jawnego. W środowiskach korporacyjnych atak MAC Flooding może doprowadzić do ujawnienia poufnych danych biznesowych, takich jak wyniki finansowe czy dane klientów przesyłane wewnętrznymi systemami.

Skutki ataku MAC Flooding nie ograniczają się jednak do podsłuchu. Wrażliwość na ten atak może być wykorzystana do przeprowadzenia bardziej złożonych operacji, takich jak wstrzykiwanie fałszywych pakietów czy modyfikacja ruchu pomiędzy ofiarami. Dodatkowym zagrożeniem jest możliwość wykorzystania przejętego ruchu do przeprowadzenia ataków socjotechnicznych na innych użytkowników sieci.

Ważne jest, aby zdawać sobie sprawę, że atak MAC Flooding nie pozostawia trwałych śladów – po zaprzestaniu wysyłania losowych ramek tablica FDB odtwarza się w ciągu kilku minut. Dlatego wykrycie tego ataku wymaga monitorowania ruchu sieciowego i analizy logów przełącznika. Dlatego tak ważne jest wdrożenie mechanizmów wykrywających anomalie w szybkości uczenia się adresów MAC na poszczególnych portach.

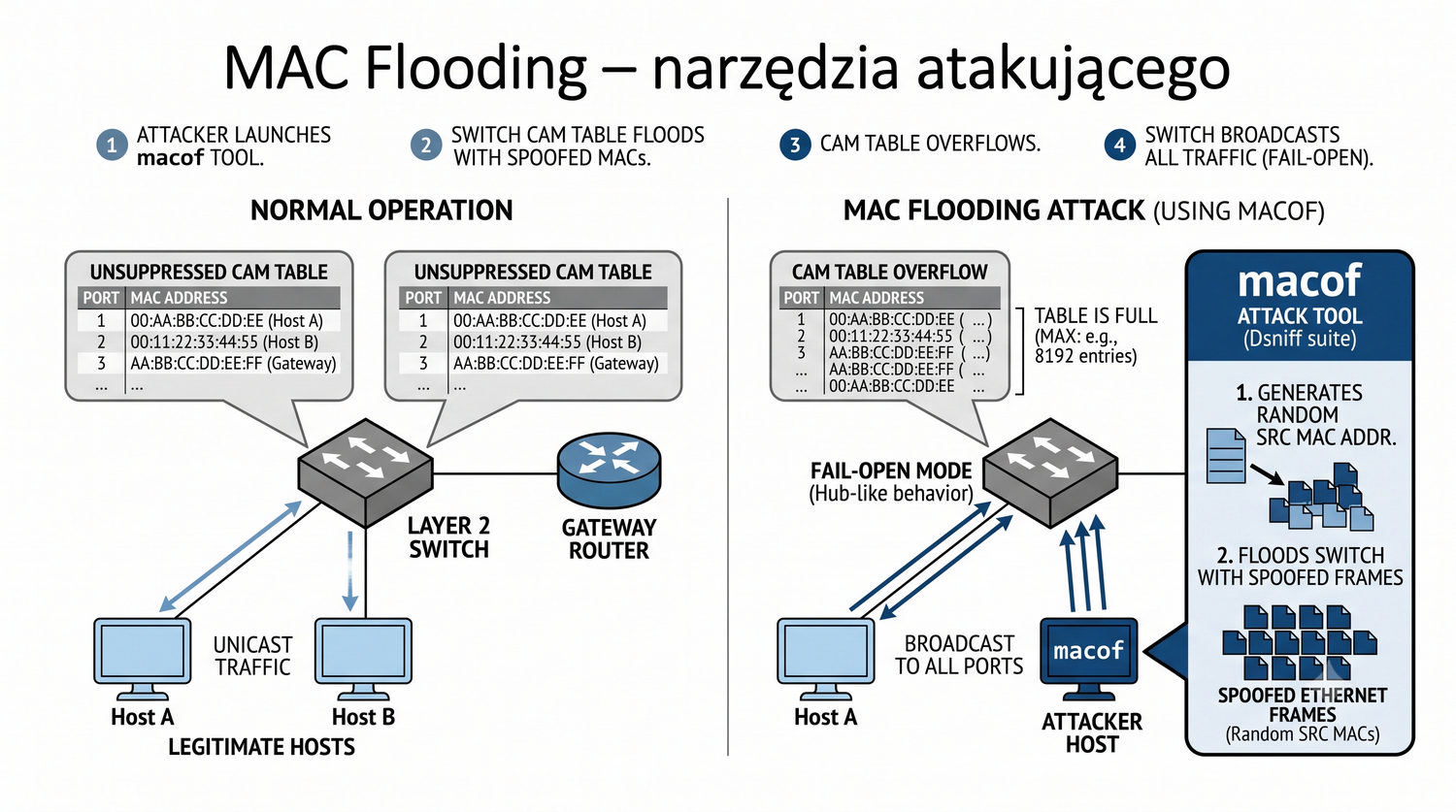

Narzędzie macof jest częścią pakietu dsniff autorstwa Duga Songa, jednego z najbardziej znanych zestawów narzędzi do testów bezpieczeństwa sieci. Macof generuje ramki Ethernet z losowymi adresami MAC źródłowymi i domyślnie wysyła je w nieskończoność, aż do przerwania przez użytkownika. Wybór odpowiedniego narzędzia zależy od środowiska testowego i celów ataku – macof sprawdza się w szybkich testach koncepcyjnych, a Scapy w zaawansowanych scenariuszach badawczych.

Yersinia to bardziej zaawansowane narzędzie oferujące graficzny interfejs oraz wsparcie dla wielu protokołów warstwy 2, nie tylko MAC Flooding. Użytkownik może za jego pomocą przeprowadzać ataki na STP, CDP, DHCP, HSRP i inne protokoły warstwy 2, co czyni je szwajcarskim scyzorykiem atakującego. Warto zaznaczyć, że używanie tych narzędzi bez zgody właściciela sieci jest nielegalne i stanowi naruszenie prawa karnego.

Scapy to biblioteka Pythona umożliwiająca tworzenie własnych narzędzi do generowania i analizy pakietów. Daje ona największą elastyczność, pozwalając na precyzyjne kontrolowanie każdego pola w ramce Ethernet i pakiecie IP, co jest niezbędne przy zaawansowanych testach penetracyjnych. Znajomość tych narzędzi jest jednak niezbędna dla administratorów sieci, którzy chcą przeprowadzać testy penetracyjne własnej infrastruktury w ramach audytu bezpieczeństwa.

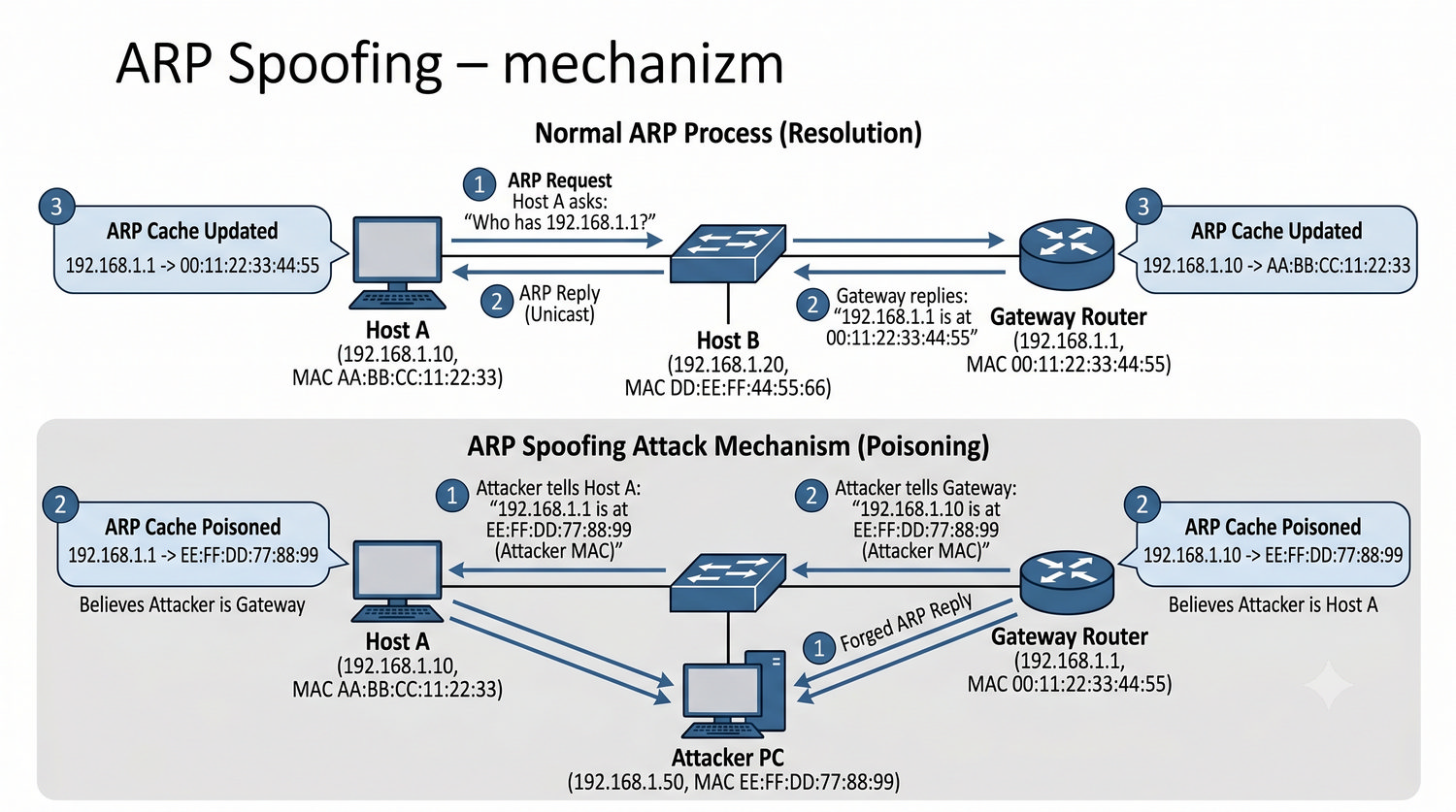

Protokół ARP (Address Resolution Protocol) jest niezbędny do działania sieci IPv4 w segmencie Ethernet. Gdy host chce wysłać pakiet do innego hosta w tej samej sieci, musi znać jego adres MAC. W tym celu wysyła broadcastowe zapytanie ARP Request, na które każdy host może odpowiedzieć ARP Reply.

Słabością protokołu ARP jest brak jakiejkolwiek weryfikacji autentyczności odpowiedzi. Atakujący może wysłać fałszywy ARP Reply, zanim zrobi to legalny właściciel adresu IP. W rezultacie cache ARP ofiary zostaje zatruty – ofiara przypisuje adres IP bramy do adresu MAC atakującego.

Atak ARP Spoofing może być przeprowadzony w trybie jednokierunkowym tylko do ofiary lub dwukierunkowym do ofiary i do bramy. W trybie dwukierunkowym atakujący staje się transparentnym pośrednikiem między ofiarą a bramą, co jest trudniejsze do wykrycia przez ofiarę.

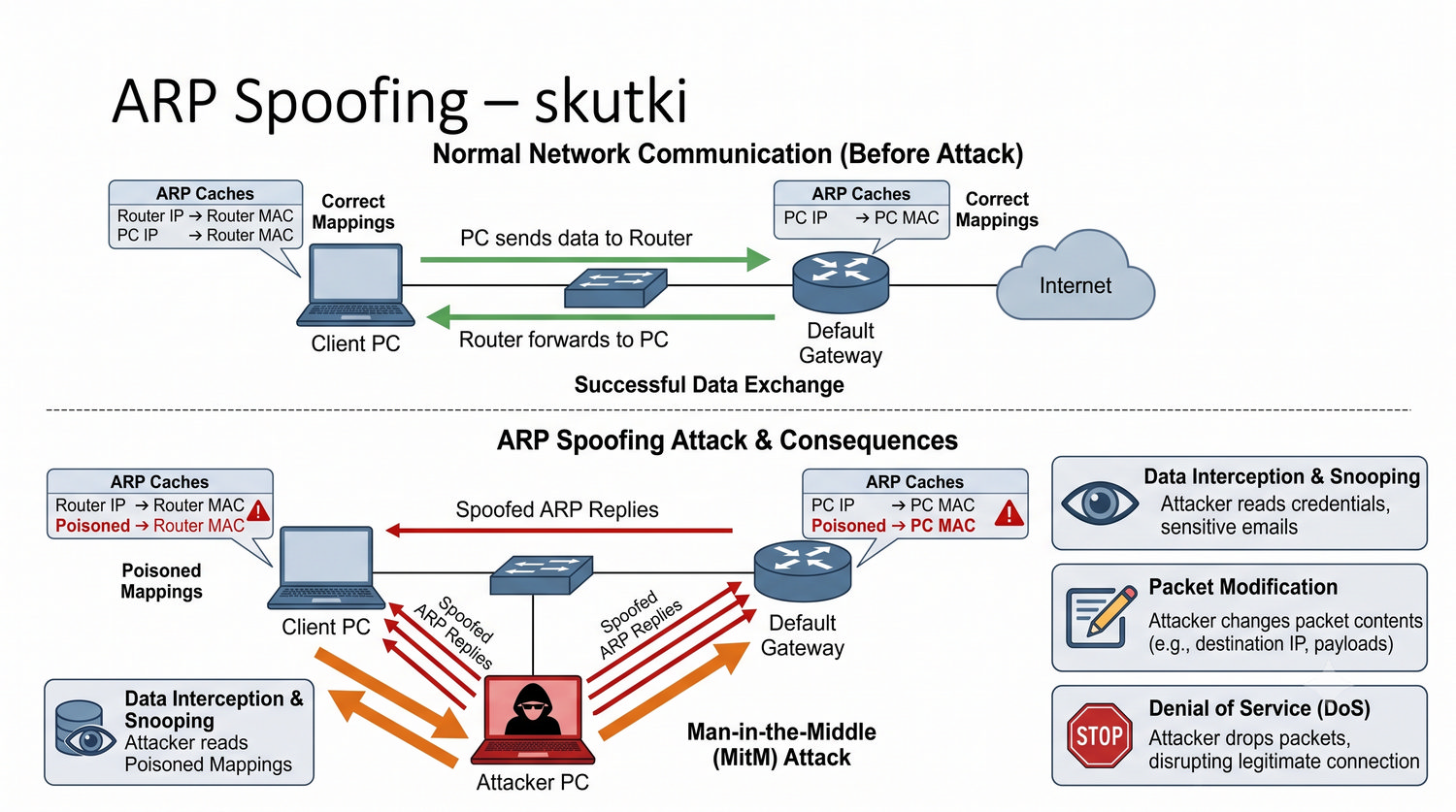

Man-in-the-Middle to jeden z najpoważniejszych ataków w sieciach komputerowych, pozwalający atakującemu nie tylko na podsłuchiwanie, ale również na modyfikację przesyłanych danych. W przypadku ARP Spoofing atakujący znajduje się w kanale komunikacyjnym pomiędzy ofiarą a bramą, co daje mu pełną kontrolę nad ruchem. Przeprowadzenie skutecznego ataku ARP Spoofing wymaga od atakującego znajomości adresów IP ofiary i bramy, co w sieci LAN nie stanowi większego wyzwania.

Atakujący może przechwytywać hasła dostępowe do serwisów HTTP i FTP, odczytać treść wiadomości e-mail, a także przejąć sesje poprzez kradzież ciasteczek. Co gorsza, może on modyfikować odpowiedzi serwera WWW, podmieniając treść stron internetowych na własne w celu phishingu. W sieciach korporacyjnych atak na dział księgowości może doprowadzić do przechwycenia przelewów bankowych i innych poufnych transakcji finansowych.

ARP Spoofing może być wykorzystany do przeprowadzenia ataku typu Denial of Service poprzez celowe odrzucanie pakietów zamiast ich przekazywania. W takim przypadku ofiara traci łączność z Internetem, co może być trudne do zdiagnozowania bez odpowiedniego monitoringu sieci. Wdrożenie DAI na wszystkich VLAN-ach w sieci całkowicie eliminuje ryzyko ARP Spoofing, pod warunkiem że DHCP Snooping jest poprawnie skonfigurowany.

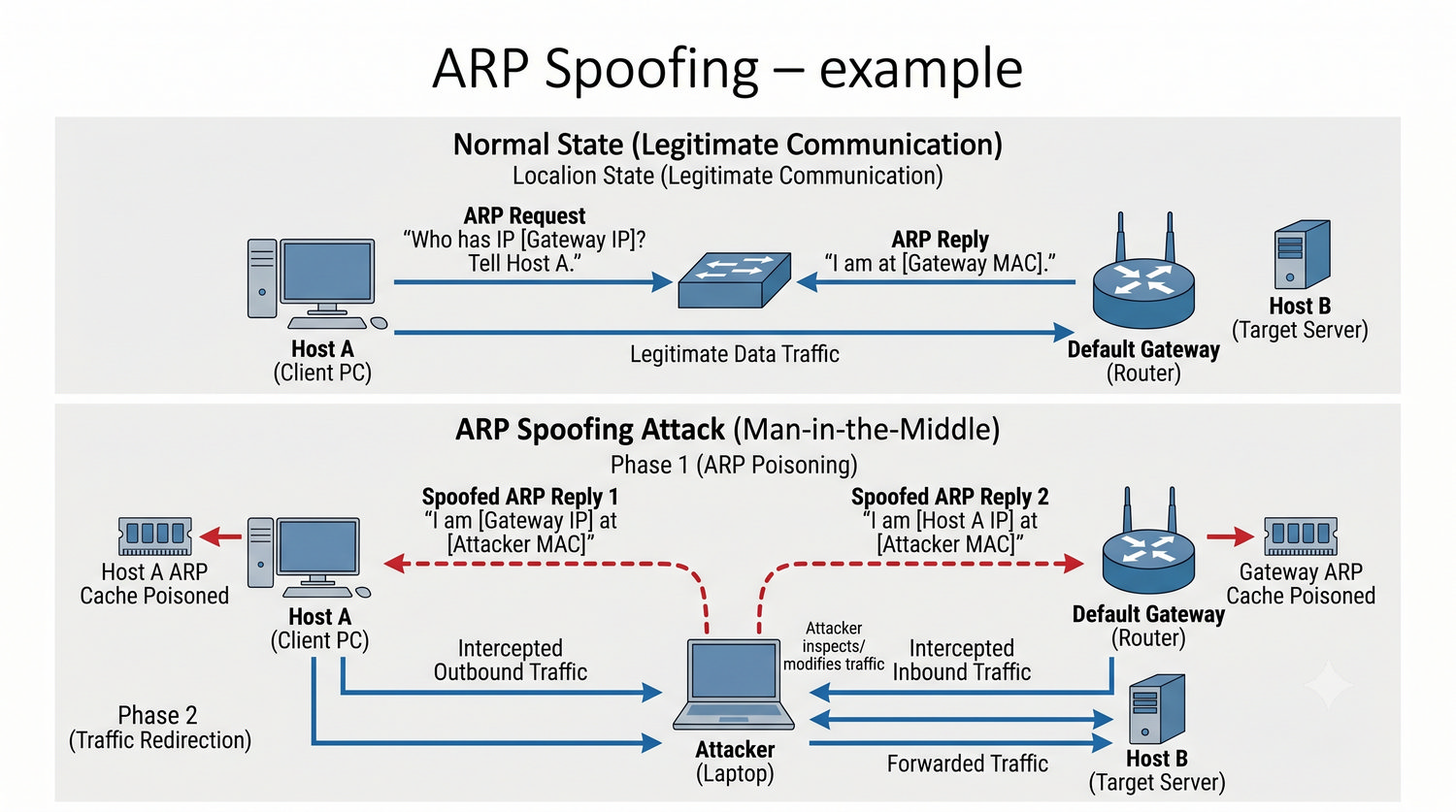

W typowym środowisku biurowym brama domyślna, czyli router, ma przypisany statyczny adres IP i MAC. Atakujący, znając adres IP bramy, wysyła spreparowany ARP Reply do ofiary, w którym oświadcza, że to on jest właścicielem tego adresu IP. Ofiara, nie mając podstaw do weryfikacji, aktualizuje swoją tablicę ARP.

Od tego momentu wszystkie pakiety wychodzące od ofiary trafiają najpierw do atakującego, a następnie są przez niego przekazywane do bramy. Atakujący może w locie modyfikować pakiety, na przykład podmieniając treść strony bankowej na kopię phishingową. Atak ARP Spoofing może być również wykorzystany do przechwycenia sesji SSH, jeśli ofiara nie zweryfikuje odcisku palca klucza serwera przy pierwszym połączeniu.

Istnieje kilka narzędzi automatyzujących ten atak, takich jak arpspoof z pakietu dsniff, ettercap oferujący interfejs graficzny czy besserCAP wykorzystujący SSLstrip do obchodzenia szyfrowania TLS. Te narzędzia są dostępne w większości dystrybucji do testów penetracyjnych. W nowoczesnych sieciach ochrona przed ARP Spoofing wymaga połączenia DAI z segmentacją sieci za pomocą VLAN i Private VLAN.

Protokół DHCP (Dynamic Host Configuration Protocol) umożliwia automatyczne przydzielanie konfiguracji sieciowej hostom w sieci LAN. Działa on w modelu klient-serwer, gdzie klient wysyła rozgłoszeniowe zapytanie DHCP Discover, a serwer odpowiada ofertą DHCP Offer zawierającą proponowaną konfigurację. W środowiskach korporacyjnych typowy czas odpowiedzi legalnego serwera DHCP wynosi od kilku do kilkunastu milisekund, podczas gdy atakujący na tym samym segmencie może odpowiedzieć w czasie poniżej milisekundy.

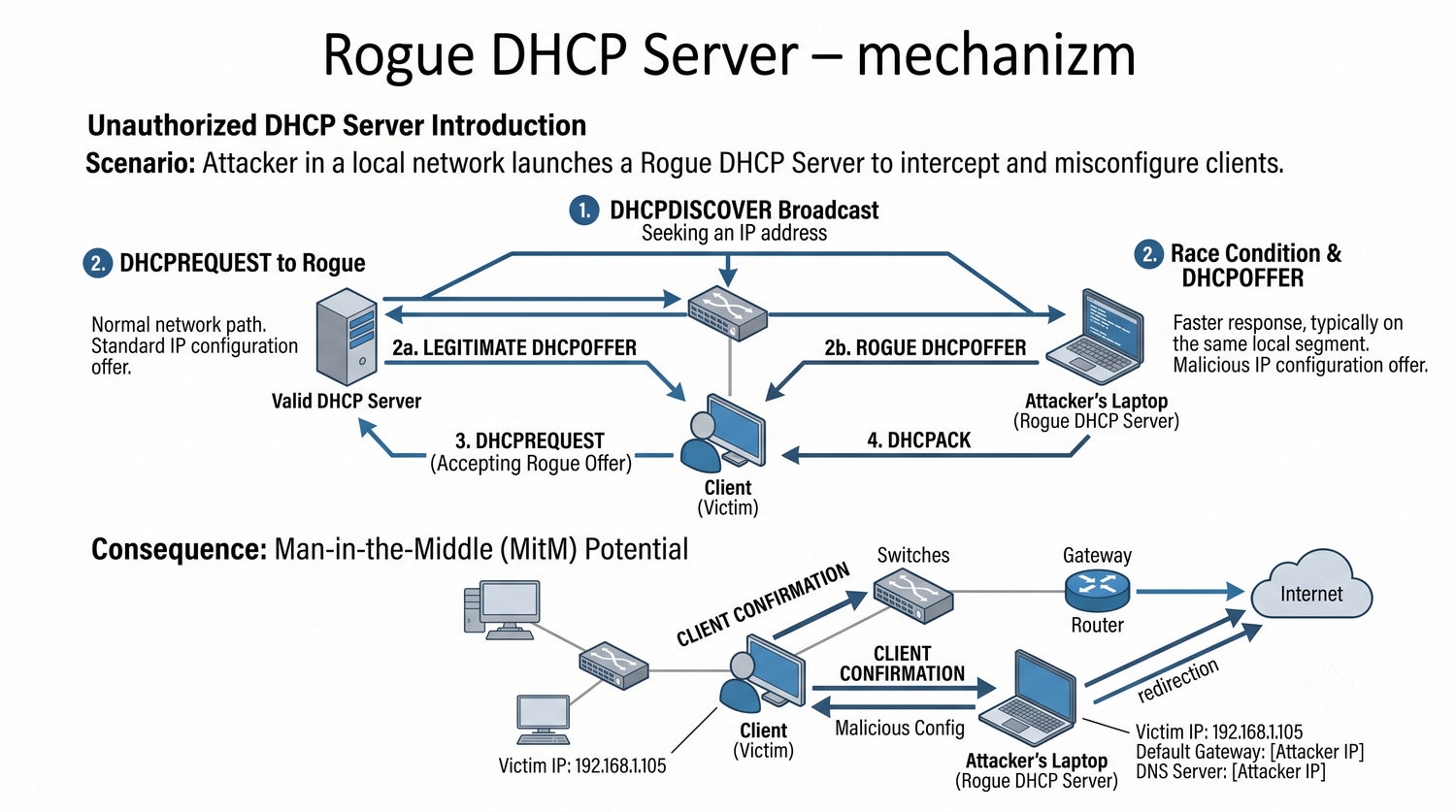

Mechanizm ataku Rogue DHCP polega na podłączeniu do sieci nieautoryzowanego serwera DHCP, który odpowiada na zapytania klientów szybciej niż legalny serwer. Klient akceptuje pierwszą otrzymaną ofertę, co w większości przypadków oznacza fałszywą konfigurację. Dodatkowym utrudnieniem jest fakt, że niektórzy klienci DHCP akceptują pierwszą otrzymaną ofertę bez względu na jej źródło, co czyni atak jeszcze łatwiejszym do przeprowadzenia.

Powodzenie ataku zależy od tego, który serwer odpowie pierwszy. W praktyce atakujący może umieścić swój serwer DHCP w tej samej sieci VLAN co ofiary, co gwarantuje, że jego odpowiedź dotrze prędzej niż odpowiedź legalnego serwera znajdującego się w innej podsieci. Skuteczna obrona wymaga nie tylko włączenia DHCP Snooping, ale również regularnego monitorowania logów przełącznika pod kątem prób uruchomienia nieautoryzowanego serwera DHCP.

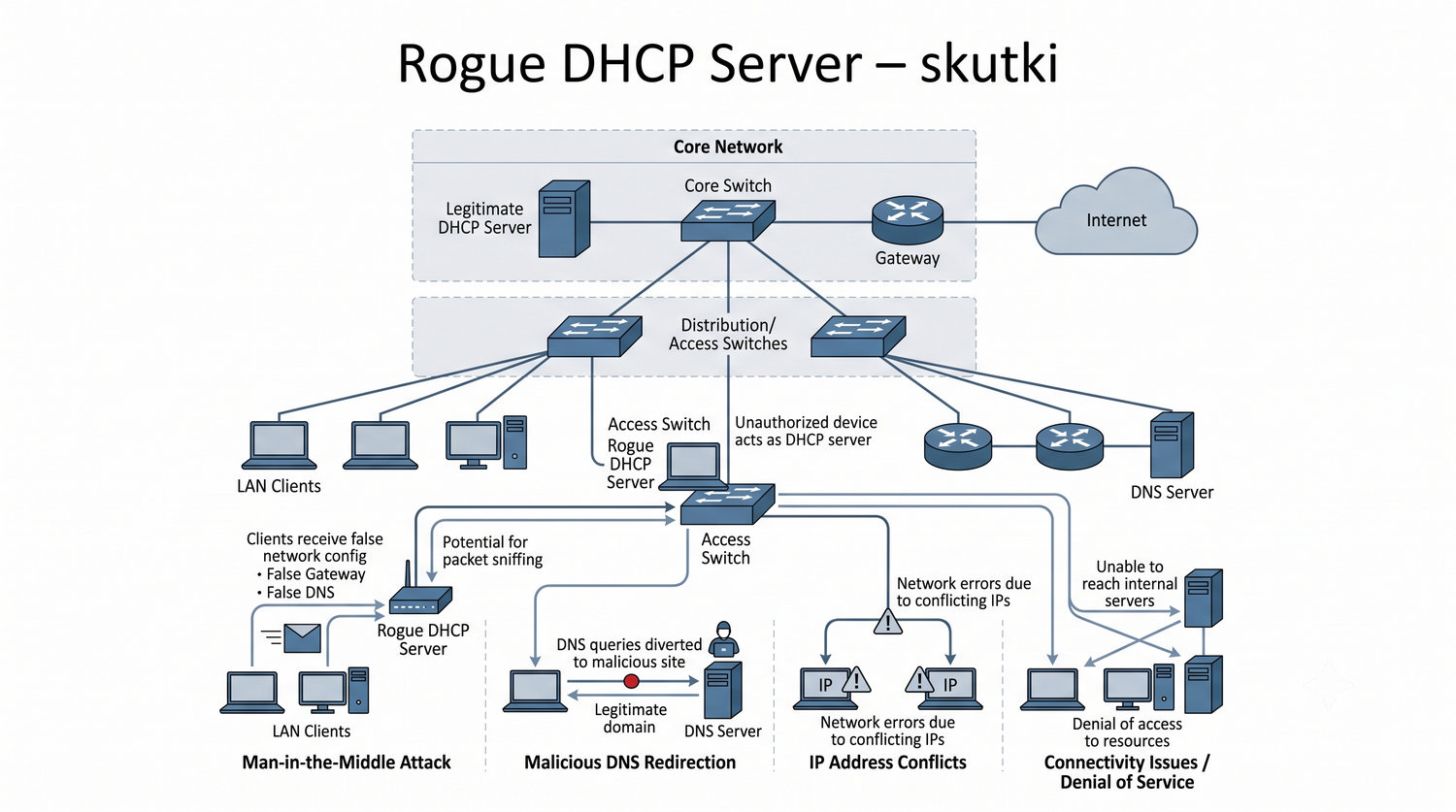

Fałszywy serwer DHCP może przydzielić ofierze adres bramy domyślnej wskazujący na maszynę atakującego, co umożliwia przechwycenie całego ruchu wychodzącego poza sieć lokalną. Jeśli dodatkowo atakujący poda adres swojego serwera DNS jako legalny serwer DNS ofiary, może on przekierowywać ją na dowolną stronę internetową. Atak Rogue DHCP może być szczególnie niebezpieczny w sieciach bezprzewodowych, gdzie każdy może podłączyć się do otwartej sieci i uruchomić fałszywy serwer DHCP.

Atak ten jest szczególnie niebezpieczny w sieciach korporacyjnych, gdzie setki stacji mogą jednocześnie otrzymać fałszywą konfigurację. W takim przypadku atakujący może w krótkim czasie przejąć kontrolę nad komunikacją całego działu lub nawet całej organizacji. W zaawansowanym wariancie ataku fałszywy serwer DHCP może przydzielić ofierze adres IP z puli adresów prywatnych, co uniemożliwi komunikację z Internetem i wzbudzi podejrzenia.

Ochrona przed Rogue DHCP wymaga przede wszystkim włączenia mechanizmu DHCP Snooping na przełącznikach. Mechanizm ten dzieli porty na zaufane (trusted), gdzie mogą znajdować się legalne serwery DHCP, i niezaufane (untrusted), gdzie odpowiedzi serwera DHCP są blokowane. Po wykryciu ataku Rogue DHCP należy niezwłocznie zlokalizować fizycznie nieautoryzowane urządzenie i odłączyć je od sieci, a następnie przeanalizować logi w celu oceny skutków ataku.

Protokół STP (Spanning Tree Protocol) jest niezbędny w sieciach z nadmiarowymi połączeniami, zapobiegając powstawaniu pętli poprzez blokowanie wybranych portów. Mostem głównym (Root Bridge) zostaje przełącznik z najniższym priorytetem BPDU, a wszystkie inne przełączniki wybierają najkrótszą ścieżkę do niego. Protokół STP został zdefiniowany w standardzie IEEE 802.1D, a jego udoskonalona wersja Rapid STP (RSTP) w standardzie 802.1w znacząco skraca czas konwergencji sieci po zmianie topologii.

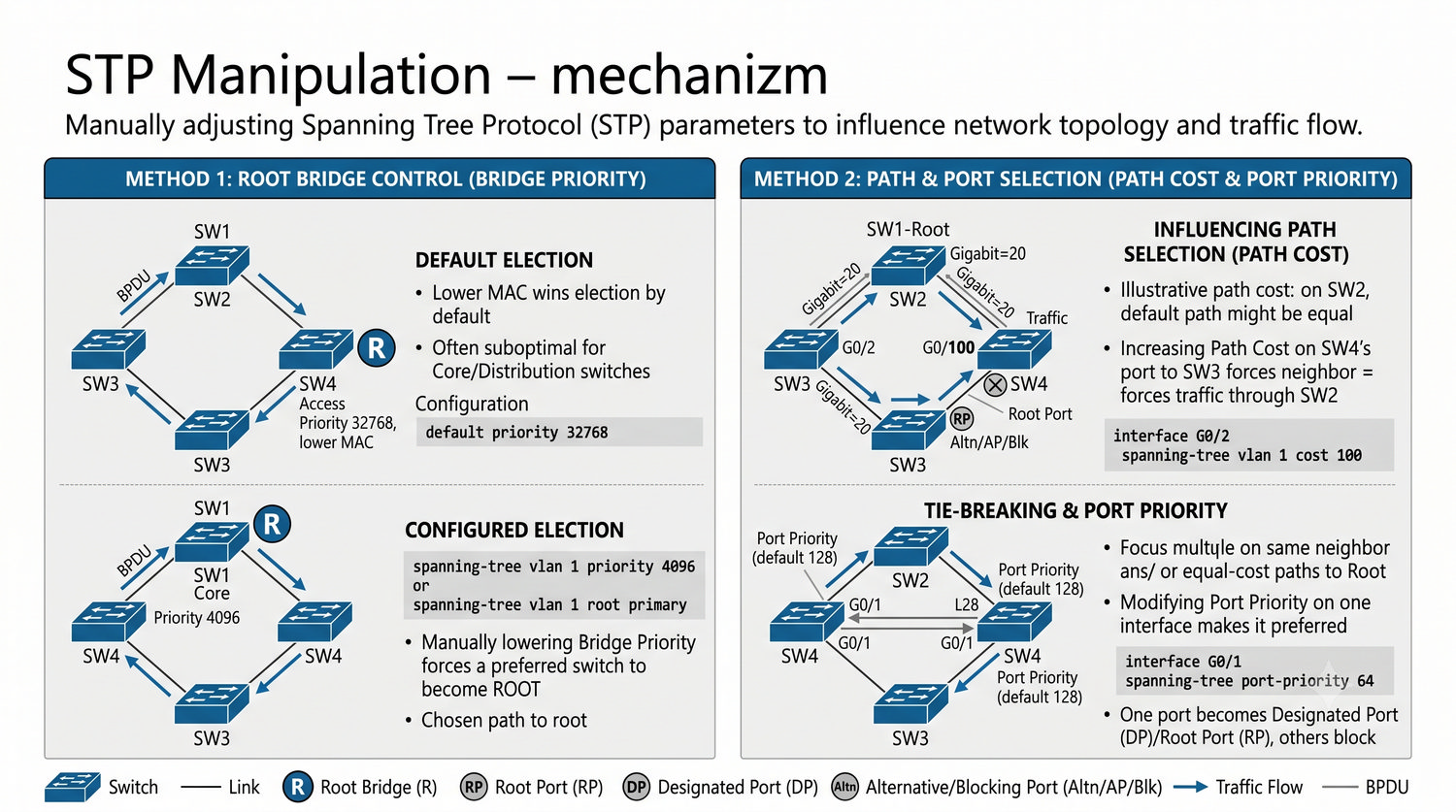

Atak STP Manipulation polega na wprowadzeniu do sieci przełącznika lub emulacji przełącznika przez stację z bardzo niskim priorytetem BPDU, na przykład wartością 0. Taki przełącznik natychmiast staje się nowym mostem głównym, a cały ruch w sieci jest przekierowywany przez jego porty. Atakujący może wykorzystać narzędzia takie jak Yersinia lub BridgeDDOS do generowania fałszywych BPDU bez konieczności posiadania fizycznego przełącznika.

Atakujący nie musi nawet używać fizycznego przełącznika – narzędzia takie jak Yersinia potrafią generować fałszywe BPDU bezpośrednio z karty sieciowej komputera. Wystarczy podłączyć laptop do portu sieciowego, aby przejąć rolę mostu głównego w całej sieci L2. Wykrycie ataku STP Manipulation wymaga analizy logów przełącznika pod kątem nieoczekiwanych zmian w wyborze mostu głównego i częstych zmian topologii.

Przejęcie roli mostu głównego daje atakującemu pełny podgląd na ruch przechodzący przez wszystkie przełączniki w sieci, ponieważ każdy przełącznik wysyła ruch w kierunku mostu głównego. W praktyce oznacza to, że atakujący widzi pakiety przesyłane pomiędzy dowolnymi dwoma hostami w sieci. Stabilność protokołu STP ma kluczowe znaczenie dla niezawodności całej sieci L2, ponieważ każda zmiana topologii wymaga ponownego przeliczenia ścieżek i tymczasowego blokowania portów.

Dodatkowo atakujący może destabilizować działanie sieci poprzez częste wysyłanie BPDU z informacją o zmianie topologii (TCN). Wymusza to na wszystkich przełącznikach czyszczenie tablic FDB, co prowadzi do chwilowych przerw w komunikacji i zwiększonego obciążenia procesorów przełączników. Atak TCN storm może być szczególnie uciążliwy w dużych sieciach korporacyjnych, gdzie każde czyszczenie tablic FDB wymaga ponownego uczenia się adresów MAC na wszystkich przełącznikach.

Odróżnienie legalnych zmian topologii od ataku STP Manipulation jest trudne, szczególnie w dużych sieciach, gdzie zmiany konfiguracji są częste. Dlatego włączenie BPDU Guard na portach końcowych i Root Guard na portach trunk stanowi podstawę higieny bezpieczeństwa STP. Włączenie BPDU Guard na wszystkich portach końcowych i Root Guard na portach trunk eliminuje ryzyko manipulacji STP przy minimalnym wpływie na wydajność.

Standard 802.1Q umożliwia tagowanie ramek Ethernet poprzez dodanie 4-bajtowego znacznika VLAN między adresem źródłowym a polem EtherType. Tag zawiera 12-bitowy identyfikator VLAN (VID), który pozwala na rozróżnienie do 4094 sieci VLAN na jednym fizycznym łączu.

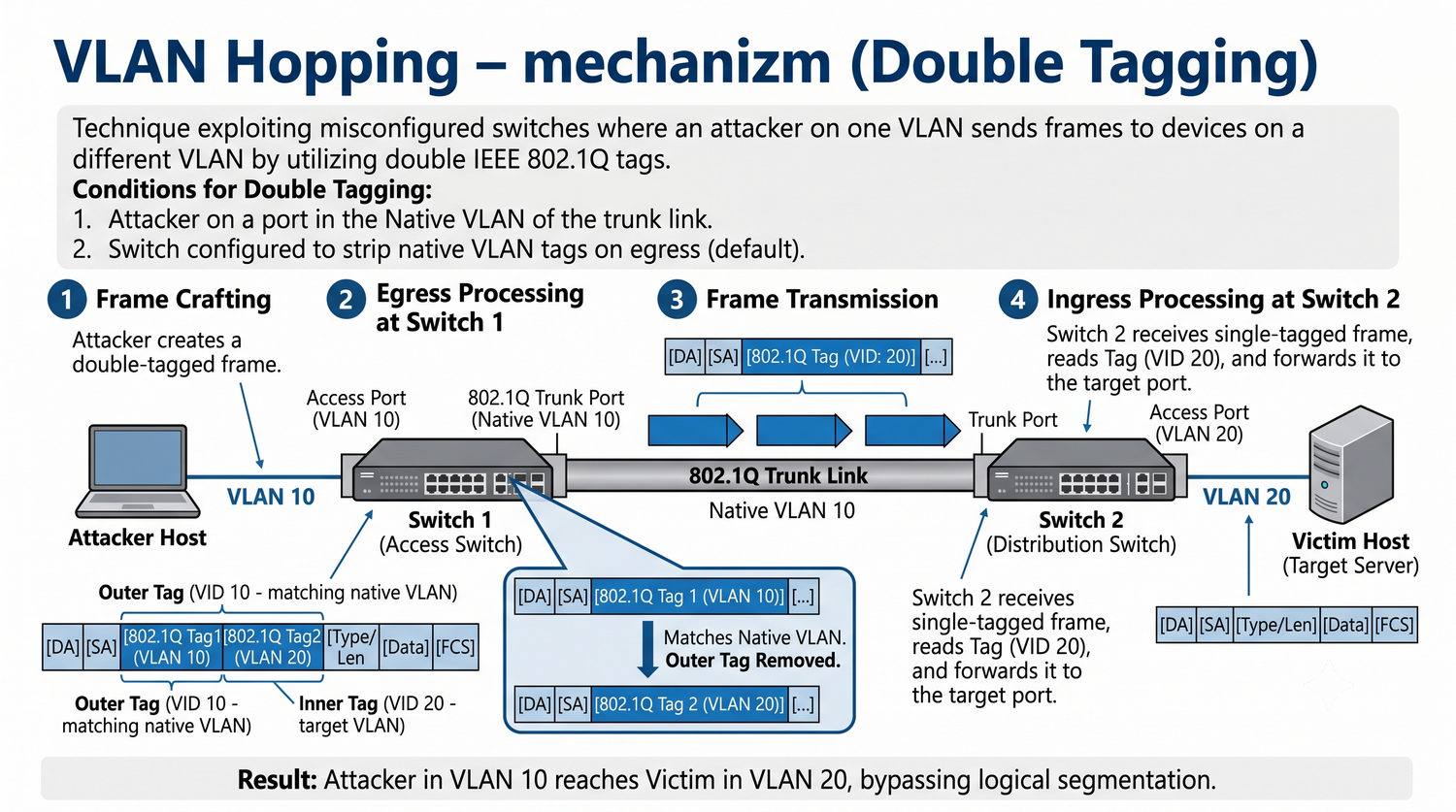

Atak Double Tagging wykorzystuje specyfikę obsługi ramek z wieloma tagami. Atakujący wysyła ramkę z dwoma tagami 802.1Q – zewnętrznym należącym do VLAN ofiary i wewnętrznym wskazującym docelowy VLAN, do którego atakujący chce się dostać. Pierwszy przełącznik odczytuje tylko zewnętrzny tag.

Po przejściu przez łącze trunk pierwszy tag jest usuwany, a ramka trafia do drugiego przełącznika z wewnętrznym tagiem jako jedynym. Drugi przełącznik interpretuje ten tag jako właściwy identyfikator VLAN i przekazuje ramkę do VLAN docelowego, do którego atakujący normalnie nie ma dostępu.

Atak Double Tagging działa tylko w jedną stronę – atakujący może wysyłać pakiety do innego VLAN, ale nie może odebrać odpowiedzi. Wynika to z faktu, że ramka powrotna nie ma podwójnego tagu i nie przejdzie przez mechanizm double-taggingu. Atak Double Tagging jest najskuteczniejszy w sieciach, gdzie native VLAN nie został zmieniony z domyślnej wartości 1, ponieważ ramki w native VLAN nie są tagowane.

Mimo tego ograniczenia atak ten jest groźny w praktyce. Umożliwia na przykład wysłanie zapytania do podatnej usługi w sieci wewnętrznej, takiej jak serwer SMB z sieci gościnnej, lub przeprowadzenie ataku typu blind na hosty w innym segmencie VLAN. Skuteczność ataku zależy również od konfiguracji portów trunk – jeśli trunk został automatycznie wynegocjowany przez DTP, atakujący ma ułatwione zadanie.

Skuteczna ochrona wymaga kilku działań: zmiany domyślnego native VLAN z 1 na nieużywany identyfikator, wyłączenia protokołu DTP oraz ręcznego skonfigurowania portów trunk tylko tam, gdzie są potrzebne. Dodatkowo niektóre przełączniki oferują mechanizmy odrzucania ramek z podwójnym tagiem. W nowoczesnych sieciach zgodnych ze standardem IEEE 802.1Q-2014 ramki z podwójnym tagiem są domyślnie odrzucane, ale starsze przełączniki mogą być podatne na ten atak.

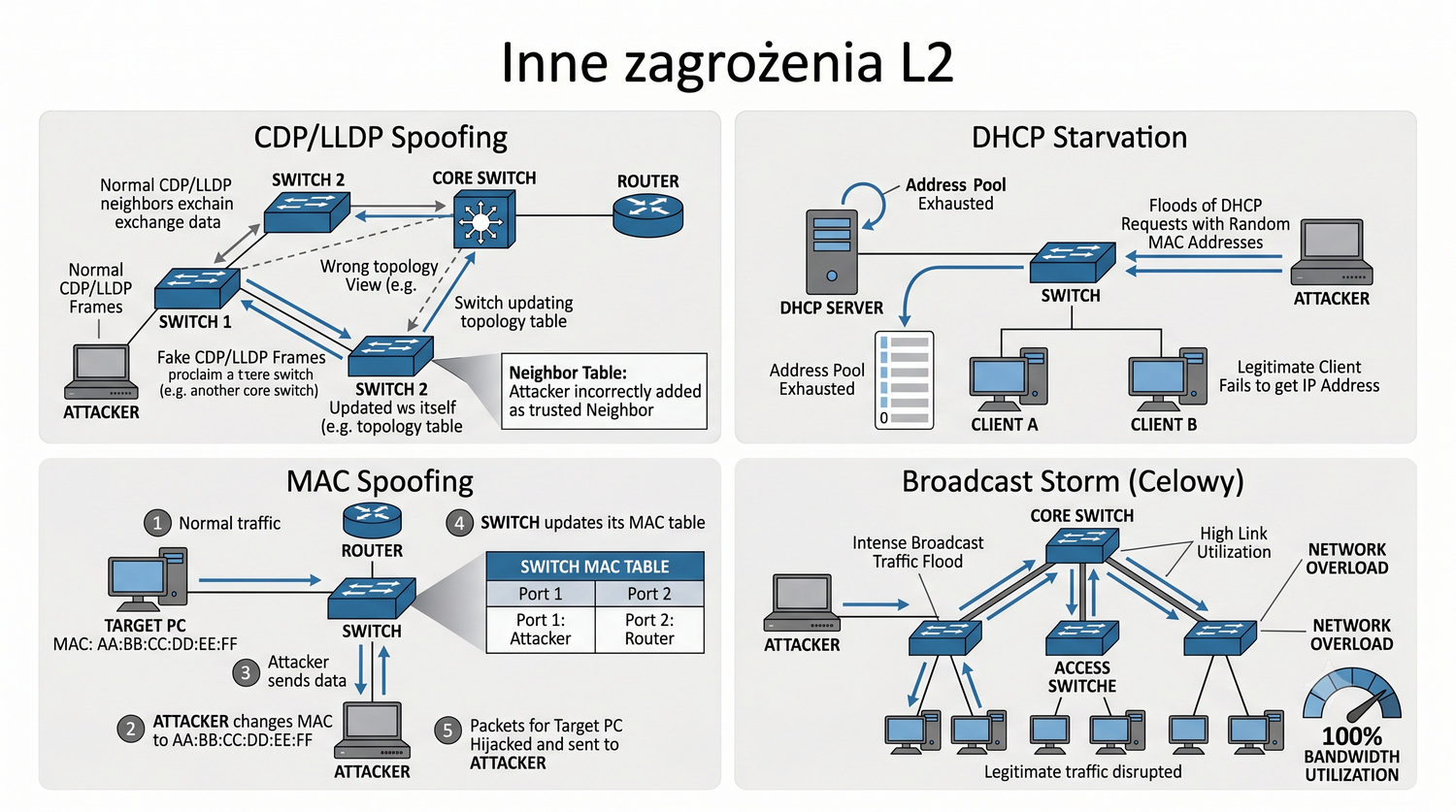

Protokoły wykrywania sąsiedztwa, takie jak CDP (Cisco Discovery Protocol) i LLDP (Link Layer Discovery Protocol), mogą być wykorzystane przez atakującego do zebrania informacji o topologii sieci. Wysyłając fałszywe komunikaty CDP, można wprowadzić w błąd sąsiednie przełączniki i uzyskać dostęp do poufnych danych konfiguracyjnych. Protokół CDP jest domyślnie włączony na przełącznikach Cisco i wysyła informacje o nazwie urządzenia, modelu, wersji IOS i adresie IP na wszystkie porty.

Atak DHCP Starvation polega na wysłaniu ogromnej liczby żądań DHCP Request z różnymi fikcyjnymi adresami MAC. Serwer DHCP przydziela adresy IP każdemu z tych zapytań, co prowadzi do wyczerpania puli adresów i uniemożliwia legalnym klientom uzyskanie konfiguracji sieciowej. Atak DHCP Starvation może być połączony z atakiem Rogue DHCP w celu przeprowadzenia kompleksowego przejęcia konfiguracji sieciowej ofiary.

MAC Spoofing, czyli podszycie się pod adres MAC innego urządzenia, może być użyte do przejęcia sesji sieciowej. W połączeniu z atakiem ARP Spoofing stanowi szczególnie niebezpieczne narzędzie w ręku atakującego, pozwalając na pełną kontrolę nad komunikacją. Ochrona przed MAC Spoofing wymaga zastosowania Port Security z wpisami statycznymi lub 802.1X z MAB, które weryfikują tożsamość urządzenia na podstawie certyfikatów.

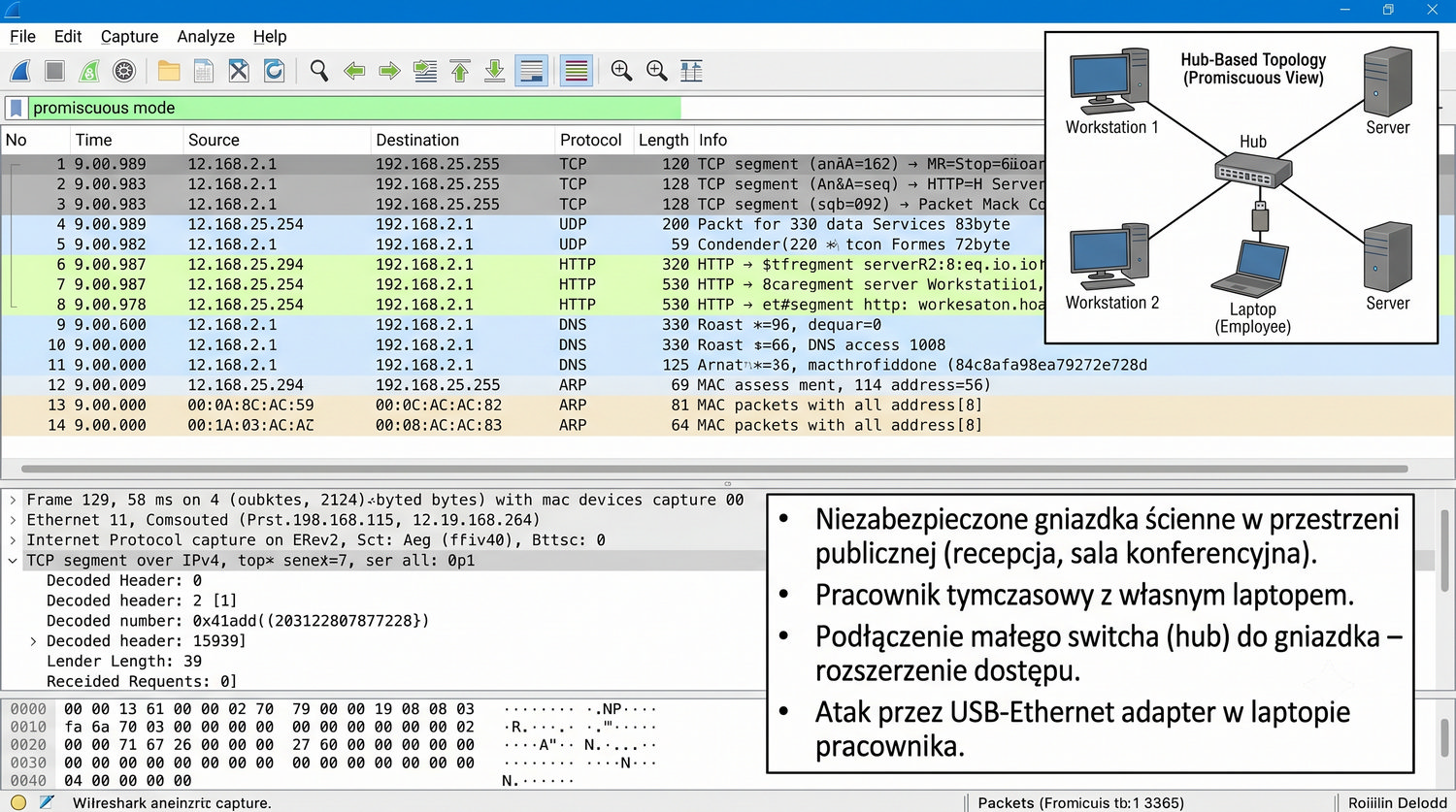

Fizyczne bezpieczeństwo portów sieciowych jest często lekceważone, a przecież stanowi pierwszą linię obrony przed większością ataków warstwy 2. Gniazdka ścienne w holach recepcji, salach konferencyjnych czy strefach gości są łatwo dostępne dla każdej osoby przebywającej w budynku. W wielu organizacjach gniazdka sieciowe w przestrzeniach publicznych pozostają aktywne i nie są w żaden sposób monitorowane, co stwarza poważne ryzyko bezpieczeństwa.

Pracownicy tymczasowi, stażyści czy wykonawcy zewnętrzni mogą podłączyć swoje prywatne urządzenia do sieci firmowej bez wiedzy i zgody działu IT. Jeśli port nie jest odpowiednio zabezpieczony, staje się to furtką dla potencjalnego ataku. Rozwiązaniem tymczasowym może być fizyczne odłączanie nieużywanych gniazdek od patch panelu lub stosowanie mechanicznych blokad na portach RJ-45.

Częstą praktyką atakujących jest podłączenie małego, niewidocznego przełącznika lub koncentratora do gniazdka ściennego, co pozwala na rozszerzenie dostępu do sieci. Adaptery USB-Ethernet dodatkowo ułatwiają podłączenie dowolnego urządzenia do sieci bez względu na jego interfejs. Kompleksowa ochrona wymaga jednak połączenia zabezpieczeń fizycznych z konfiguracją portów przełącznika, w tym włączenia 802.1X i Port Security.

Pięć głównych ataków warstwy 2 – MAC Flooding, ARP Spoofing, Rogue DHCP, STP Manipulation i VLAN Hopping – reprezentuje różne kategorie zagrożeń. Każdy z nich wykorzystuje inny mechanizm protokołu Ethernet lub protokołów pomocniczych, co wymaga zróżnicowanego podejścia do obrony. Znajomość poszczególnych ataków L2 jest niezbędna nie tylko do ich blokowania, ale również do projektowania architektury sieci odpornej na tego typu zagrożenia.

Łączne wystąpienie tych ataków może całkowicie skompromitować bezpieczeństwo sieci LAN. Dlatego administrator musi nie tylko znać każdy z tych ataków indywidualnie, ale też rozumieć, jak mogą być one łączone przez atakującego do osiągnięcia bardziej złożonych celów. Warto zauważyć, że wiele ataków L2 może być ze sobą łączonych – na przykład MAC Flooding może ułatwić ARP Spoofing poprzez zalanie tablicy FDB fałszywymi wpisami.

Zapamiętanie korelacji między zagrożeniami a zabezpieczeniami jest kluczowe dla świadomego projektowania bezpiecznej sieci. Następna część prezentacji przedstawia konkretne mechanizmy obrony i sposoby ich konfiguracji na przełącznikach. Dlatego kompleksowa strategia bezpieczeństwa warstwy 2 powinna uwzględniać wszystkie opisane zagrożenia i odpowiadające im mechanizmy obrony.

Mechanizm Port Security jest dostępny w większości zarządzalnych przełączników Ethernet i stanowi jedną z najprostszych, a jednocześnie najbardziej efektywnych metod ochrony przed nieautoryzowanym dostępem. Administrator określa maksymalną liczbę adresów MAC, które mogą pojawić się na danym porcie przełącznika. Wybór odpowiedniego limitu adresów MAC na porcie zależy od specyfiki podłączonego urządzenia – dla komputera stacjonarnego wystarczy limit 1, a dla telefonu IP z przełącznikiem należy ustawić limit 2 lub 3.

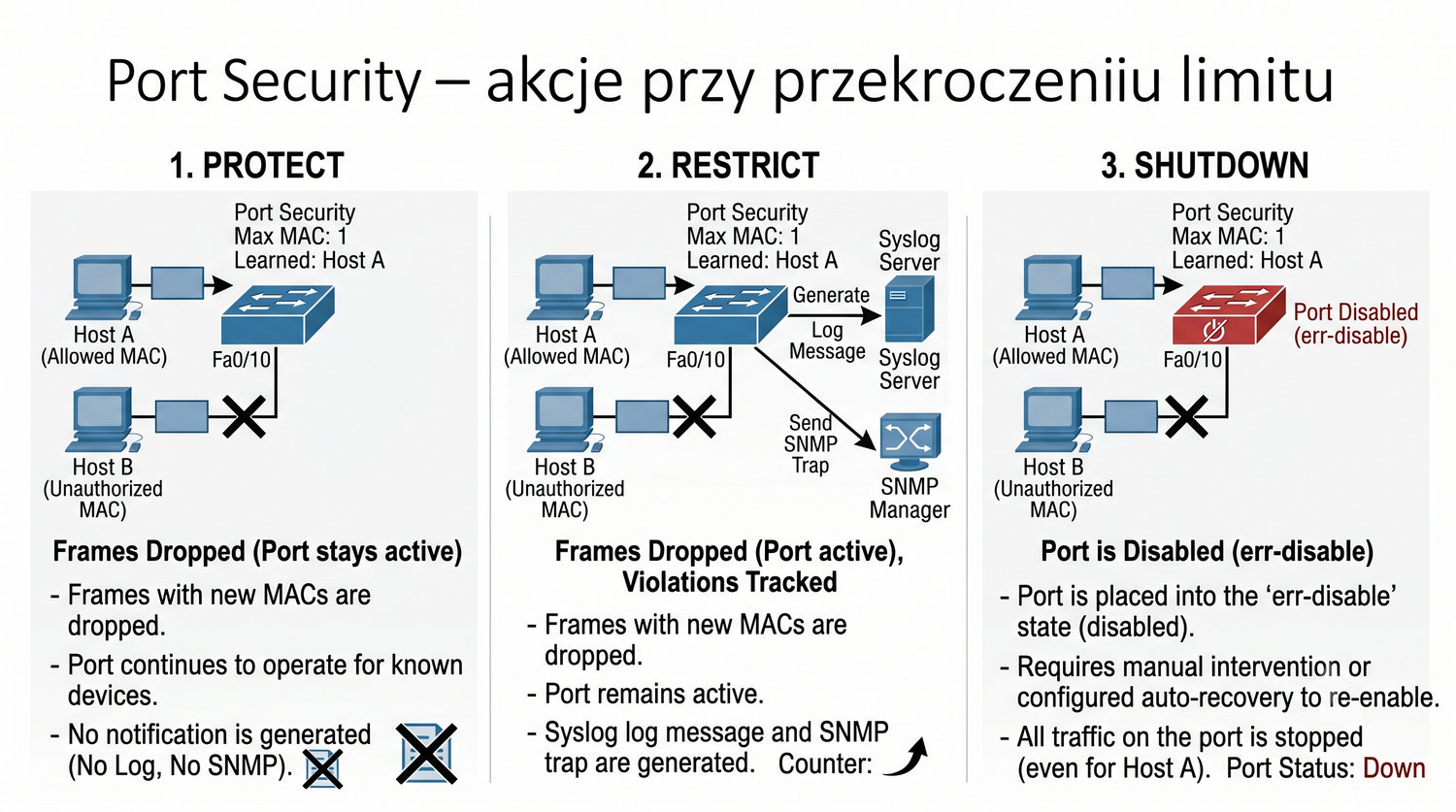

Po osiągnięciu limitu przełącznik podejmuje określone działanie, co pozwala na blokowanie ataku MAC Flooding już na wczesnym etapie. W przeciwieństwie do bardziej zaawansowanych rozwiązań, Port Security jest lekki obliczeniowo i nie wymaga dodatkowej infrastruktury serwerowej. Port Security współpracuje z innymi mechanizmami bezpieczeństwa, takimi jak 802.1X, tworząc wielowarstwową ochronę przed nieautoryzowanym dostępem.

Port Security może działać w trybie statycznym, dynamicznym lub mieszanym. Wybór trybu zależy od konkretnego zastosowania – w sieciach serwerowych zalecane są wpisy statyczne, a w sieciach dostępowych dla użytkowników – wpisy dynamiczne z limitem. W przypadku portów trunk limit adresów MAC powinien być znacznie wyższy lub Port Security powinien być na nich wyłączony, aby nie blokować legalnego ruchu.

Tryb Protect jest najbardziej dyskretny – przełącznik po prostu odrzuca ramki z nowymi adresami MAC, nie generując żadnych powiadomień i nie zmieniając stanu portu. Może to jednak utrudnić diagnozowanie problemów, ponieważ administrator nie otrzymuje informacji o blokadzie. Przy wyborze trybu reakcji na przekroczenie limitu należy uwzględnić krytyczność usług świadczonych przez dany port oraz akceptowalny poziom ryzyka.

Tryb Restrict stanowi kompromis pomiędzy dyskrecją a informowaniem – odrzuca ramki, ale generuje wpis w logu systemowym oraz wysyła powiadomienie SNMP. Jest to zalecany tryb dla portów, gdzie spodziewamy się sporadycznych przekroczeń limitu. Tryb Shutdown z opcją auto-recovery po określonym czasie (np. 30 minut) stanowi dobry kompromis między bezpieczeństwem a dostępnością sieci.

Tryb Shutdown jest najbardziej restrykcyjny i skuteczny – port zostaje całkowicie wyłączony (errdisable), co wymaga interwencji administratora lub automatycznego odtworzenia (auto-recovery). Jest to zalecany tryb dla portów dostępowych, gdzie każde przekroczenie limitu traktowane jest jako potencjalny atak. W środowiskach o wysokich wymaganiach dostępności zaleca się stosowanie trybu Restrict z jednoczesnym monitorowaniem logów przez system klasy SIEM.

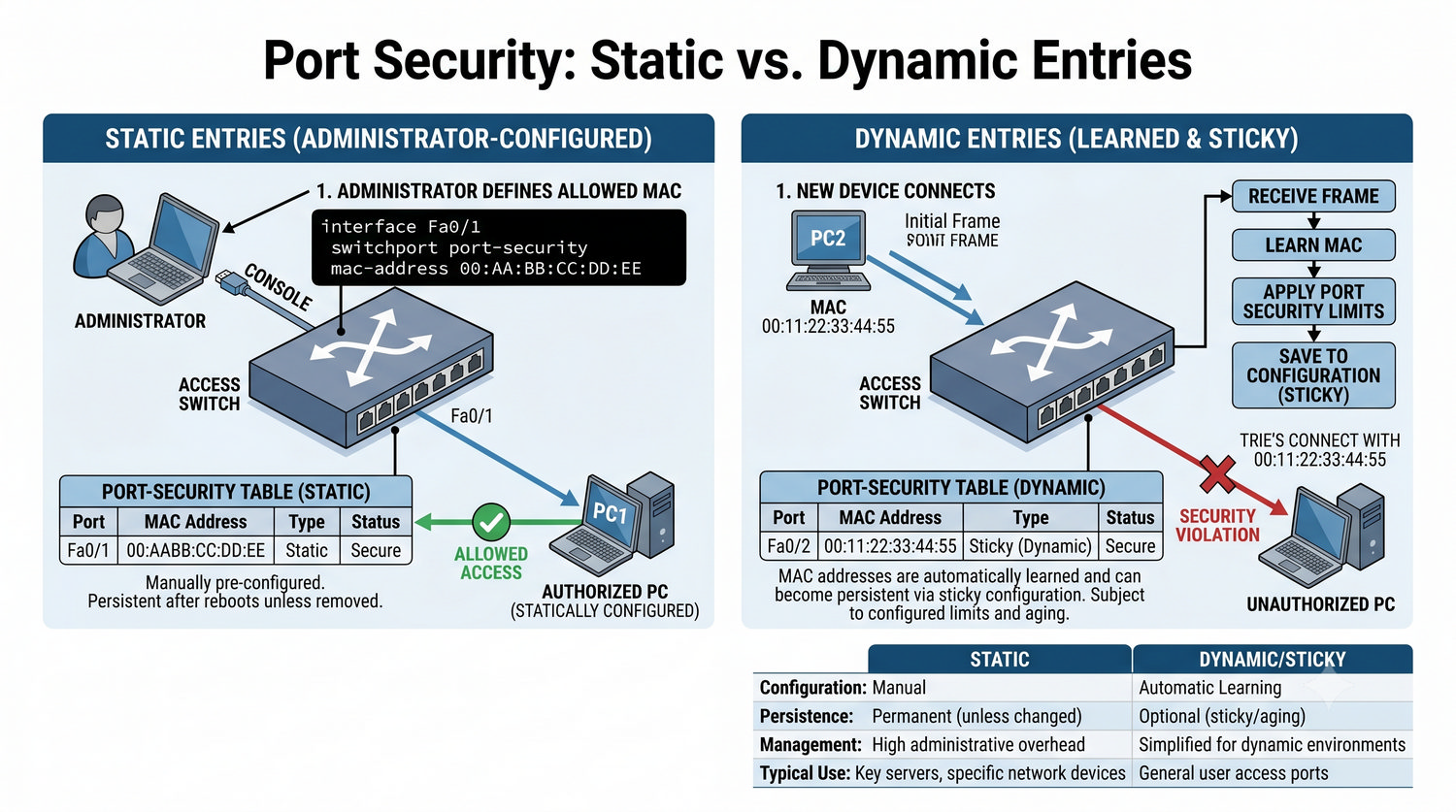

Wpisy statyczne w Port Security wymagają ręcznego skonfigurowania adresu MAC każdego urządzenia na danym porcie. Jest to rozwiązanie bezpieczne, ale pracochłonne – każda zmiana urządzenia wymaga aktualizacji konfiguracji. Stosuje się je przede wszystkim dla serwerów i urządzeń infrastrukturalnych.

Wpisy dynamiczne są ustawiane automatycznie przez przełącznik w momencie, gdy urządzenie zaczyna wysyłać ramki przez dany port. Przełącznik uczy się adresów MAC do limitu, a po osiągnięciu limitu nie akceptuje nowych. Jest to wygodne w sieciach klienckich, gdzie urządzenia często się zmieniają.

Wpisy dynamiczne podlegają procesowi starzenia się (aging). Po określonym czasie braku aktywności dany wpis jest usuwany, co zwalnia miejsce dla nowego urządzenia. Jest to szczególnie ważne w przypadku częstego zmieniania urządzeń na danym porcie.

Standard IEEE 802.1X został opracowany przez Institute of Electrical and Electronics Engineers jako mechanizm kontroli dostępu do sieci na poziomie portu. W przeciwieństwie do Port Security, który ogranicza na podstawie adresu MAC, 802.1X wymaga aktywnego uwierzytelnienia użytkownika lub urządzenia.

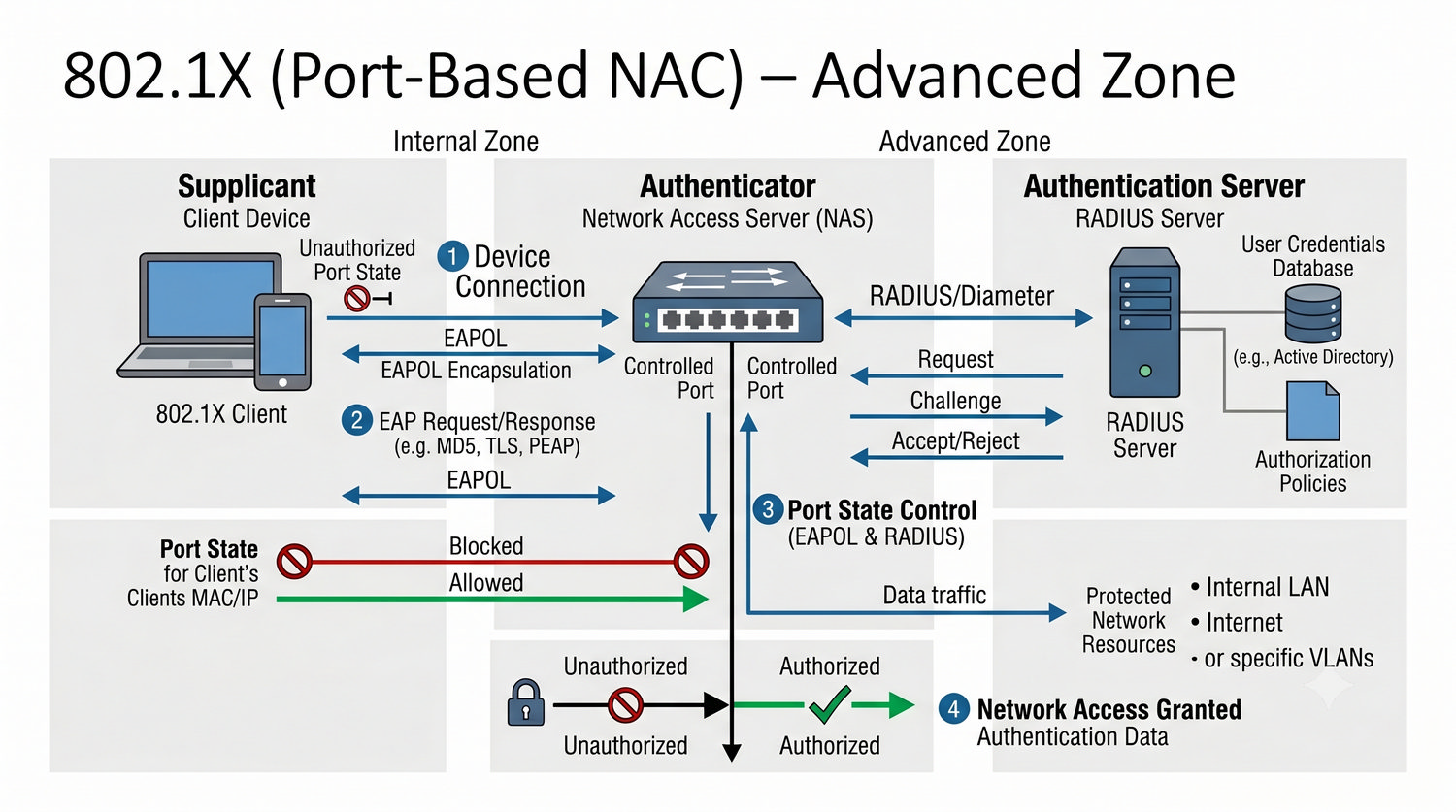

Architektura 802.1X opiera się na trzech komponentach: Supplicant (klient), Authenticator (przełącznik) i Authentication Server (serwer RADIUS). Supplicant to program lub wbudowany klient w systemie operacyjnym urządzenia końcowego, który inicjuje proces uwierzytelniania.

Authenticator kontroluje stan portu – przed uwierzytelnieniem port przepuszcza tylko ramki protokołu EAP (Extensible Authentication Protocol). Po pomyślnym uwierzytelnieniu port przechodzi w stan authorized i umożliwia pełną komunikację. Authentication Server weryfikuje dane logowania.

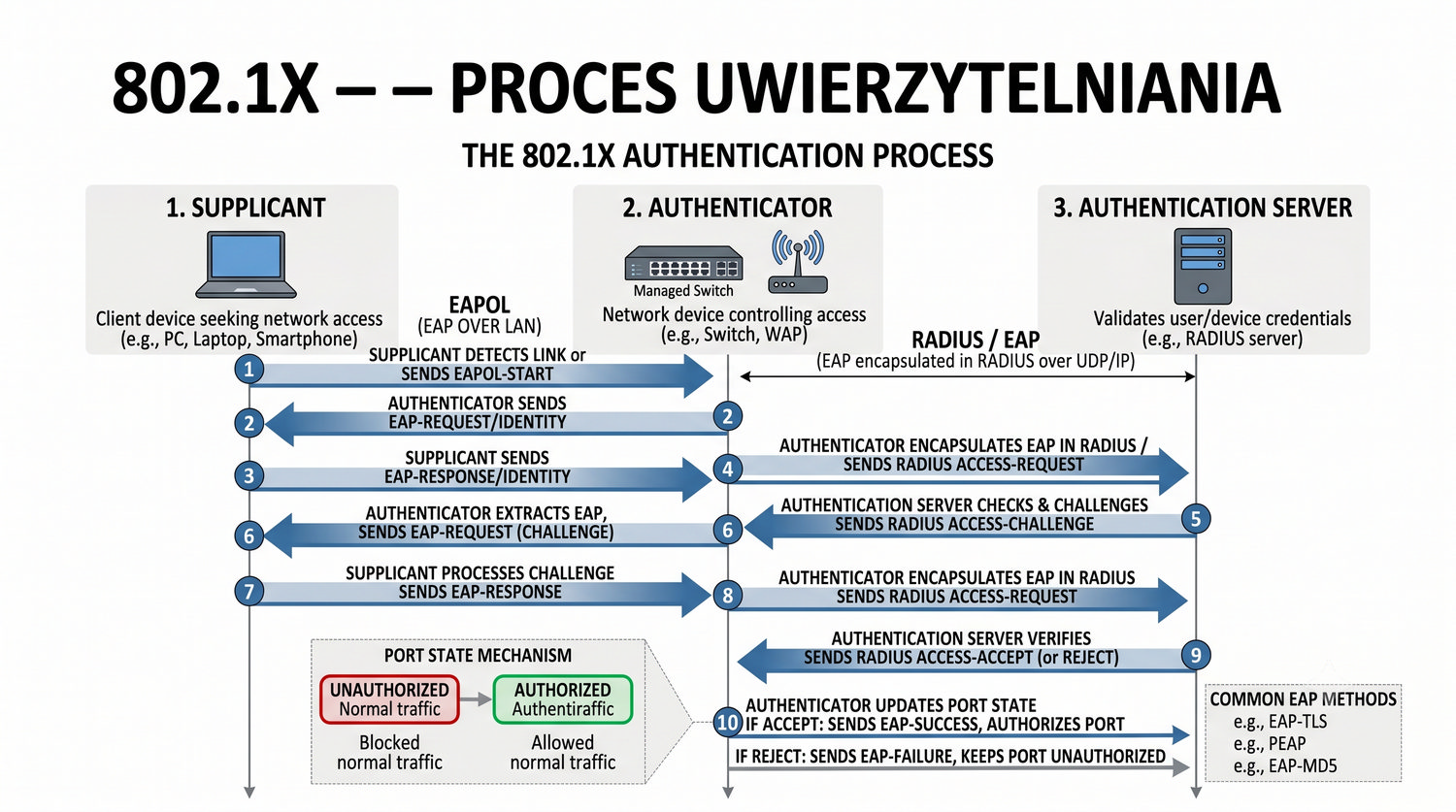

Proces uwierzytelniania 802.1X rozpoczyna się w momencie podłączenia urządzenia do portu. Przełącznik wykrywa zmianę stanu łącza (link up) i wysyła do podłączonego urządzenia żądanie EAP-Request/Identity, czyli prośbę o podanie tożsamości użytkownika lub urządzenia.

Supplicant odpowiada komunikatem EAP-Response/Identity, zawierającym nazwę użytkownika. Przełącznik, działając jako pośrednik, opakowuje tę odpowiedź w protokół RADIUS i przesyła do serwera uwierzytelniającego. Serwer RADIUS może zażądać dodatkowych informacji, takich jak hasło lub certyfikat.

Po weryfikacji serwer RADIUS wysyła do przełącznika decyzję: Access-Accept (dostęp przyznany) lub Access-Reject (dostęp odrzucony). W przypadku akceptacji port przechodzi w stan authorized i umożliwia normalny ruch. W przypadku odrzucenia port pozostaje w stanie unauthorized.

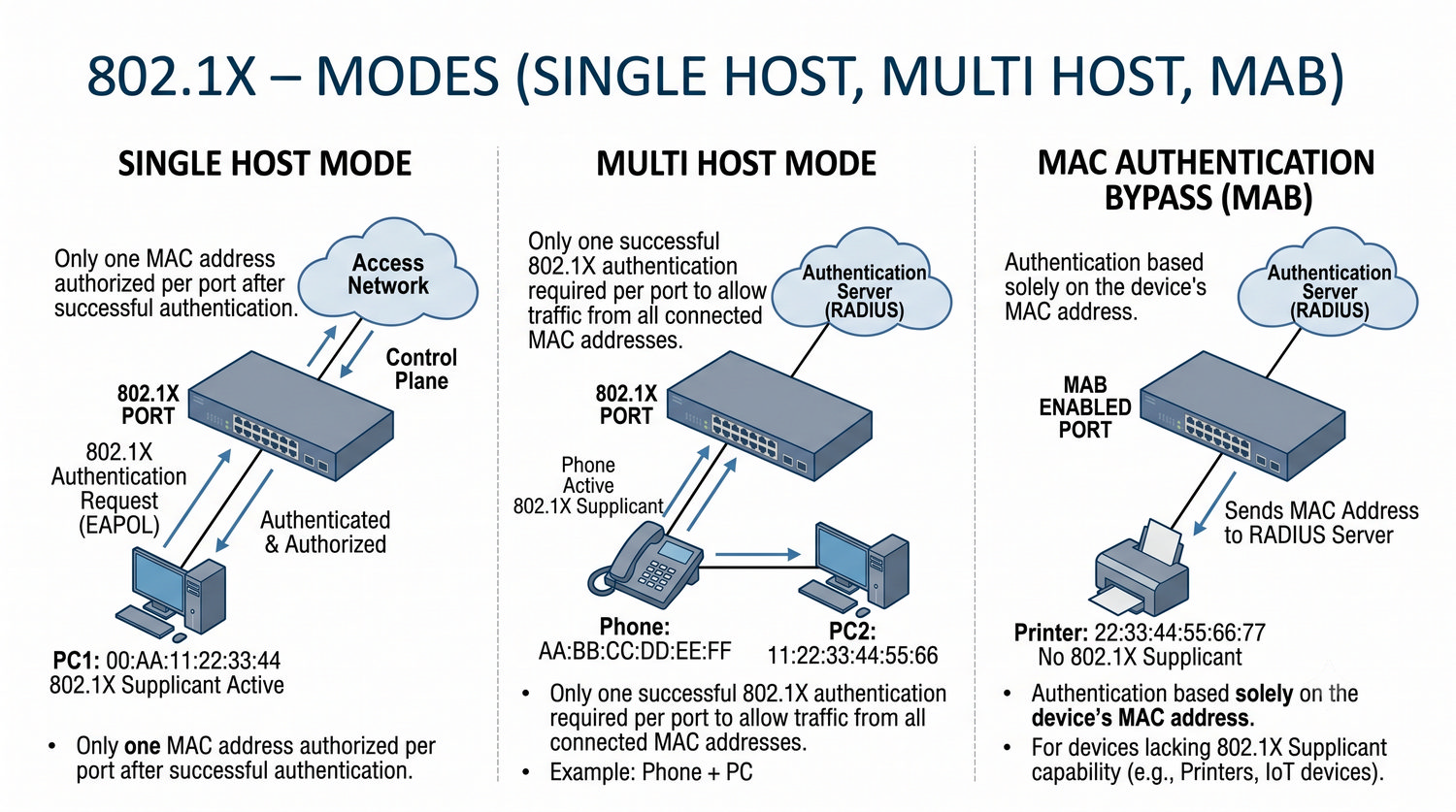

Tryb Single Host jest najprostszy i najbardziej restrykcyjny – po uwierzytelnieniu tylko jeden adres MAC może korzystać z portu. Jest to zalecany tryb dla standardowych stacji roboczych, gdzie do portu podłączony jest tylko jeden komputer. Wybór odpowiedniego trybu 802.1X ma kluczowe znaczenie dla bezpieczeństwa i użyteczności sieci, ponieważ zbyt restrykcyjna konfiguracja może utrudniać pracę użytkownikom.

Tryb Multi Host jest niezbędny w sytuacjach, gdy przez jeden port przełącznika komunikuje się wiele urządzeń. Typowym przykładem jest telefon IP wyposażony w dodatkowy port dla komputera PC – najpierw uwierzytelnia się telefon, a następnie komputer podłączony przez telefon. Tryb Multi Host wymaga szczególnej uwagi przy konfiguracji, ponieważ po uwierzytelnieniu jednego urządzenia inne mogą uzyskać dostęp bez weryfikacji.

MAC Authentication Bypass (MAB) to mechanizm pomocniczy dla urządzeń, które nie obsługują klienta 802.1X, takich jak drukarki sieciowe czy kamery IP. Przełącznik wysyła adres MAC urządzenia do serwera RADIUS, a jeśli MAC znajduje się na liście autoryzowanych, urządzenie uzyskuje dostęp bez interakcji użytkownika. MAB jest często wykorzystywany w sieciach szpitalnych do autoryzacji urządzeń medycznych, które nie mają możliwości uruchomienia klienta 802.1X.

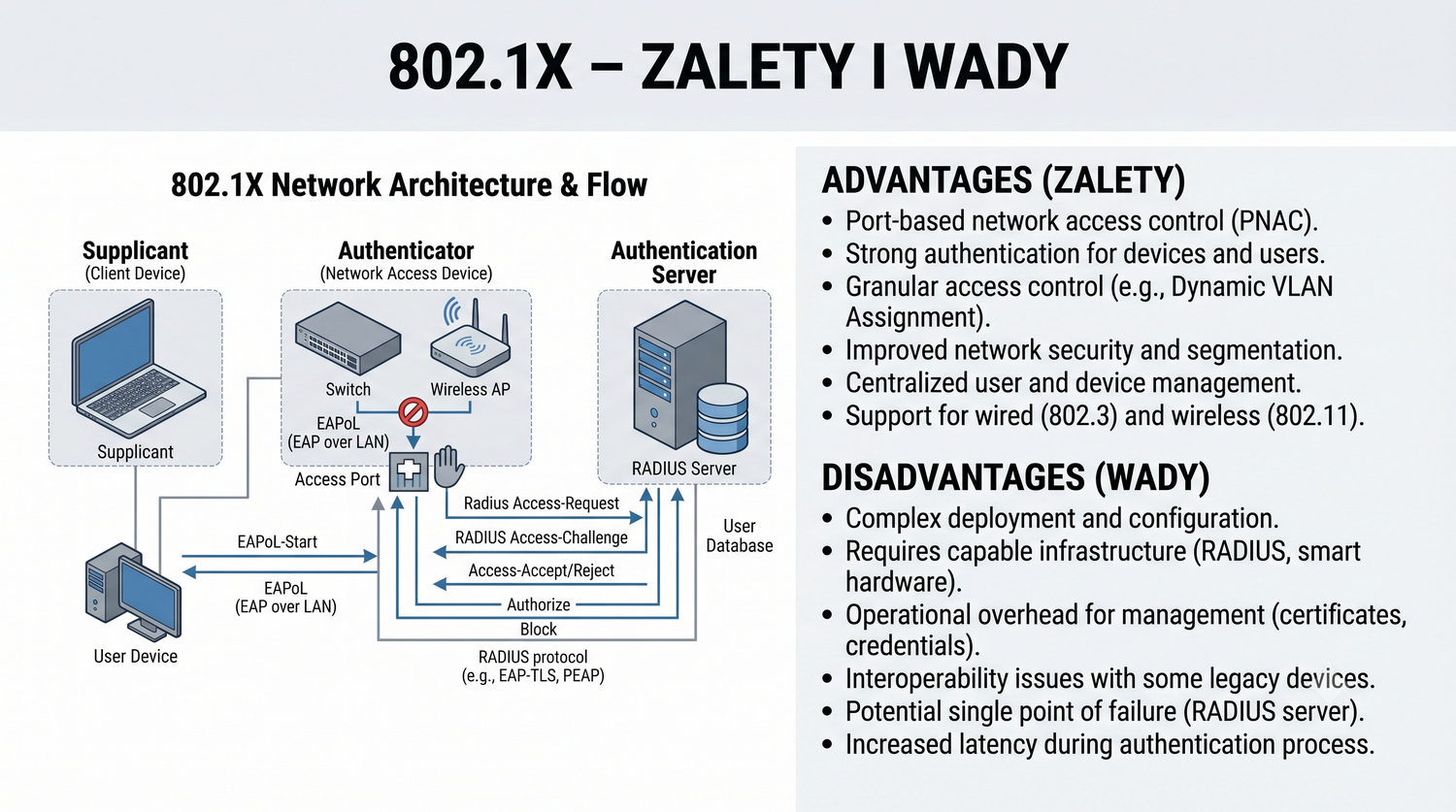

Główną zaletą 802.1X jest możliwość integracji z istniejącą infrastrukturą tożsamości w organizacji, taką jak Active Directory (Microsoft) czy OpenLDAP. Użytkownik loguje się do sieci przy użyciu tych samych danych co do systemu operacyjnego, co upraszcza zarządzanie.

Dodatkową zaletą jest dynamiczne przypisywanie VLAN na podstawie użytkownika. Serwer RADIUS może przekazać przełącznikowi informację o tym, do którego VLAN dany użytkownik powinien zostać przypisany. Umożliwia to segmentację sieci bez konieczności ręcznej konfiguracji portów.

Wady 802.1X obejmują konieczność utrzymywania serwera RADIUS oraz potencjalne problemy ze starszymi urządzeniami, które nie obsługują tego standardu. Ponadto początkowa konfiguracja może być złożona, szczególnie w przypadku certyfikatów i zaawansowanych metod uwierzytelniania.

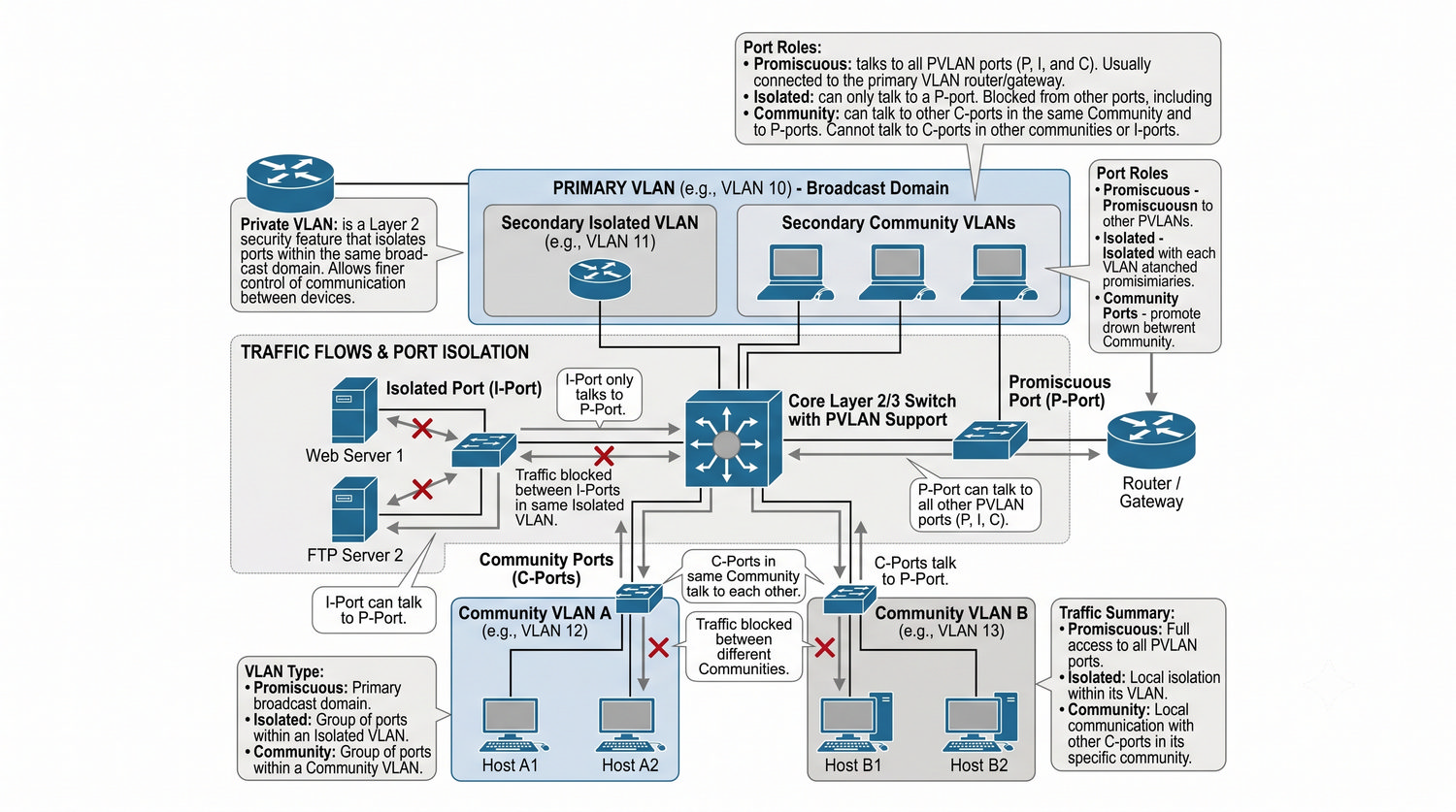

Private VLAN wykracza poza standardową koncepcję wirtualnych sieci lokalnych. O ile zwykły VLAN izoluje ruch pomiędzy grupami urządzeń, o tyle Private VLAN izoluje ruch wewnątrz tej samej grupy. Stacje w Private VLAN mogą komunikować się tylko z określonymi portami promiscuous.

W praktyce Private VLAN wprowadza trzy typy portów: promiscuous (może komunikować się ze wszystkimi), isolated (może komunikować się tylko z promiscuous) oraz community (może komunikować się w ramach grupy community oraz z promiscuous). Port isolated jest domyślnie odizolowany od innych portów isolated w tym samym VLAN. Private VLAN może być łączony z 802.1X, co pozwala na dynamiczne przypisywanie użytkowników do odpowiedniego typu portu w zależności od ich uprawnień.

Private VLAN jest realizowany przez przełącznik na poziomie sprzętowym, co zapewnia wysoką wydajność. Mechanizm ten jest wspierany przez większość przełączników klasy korporacyjnej i jest niezbędny w sieciach o wysokich wymaganiach bezpieczeństwa. W sieciach operatorskich Private VLAN jest standardem w ofertach internetu dla mieszkań bloków, gdzie każdy abonent ma dostęp tylko do własnej bramy.

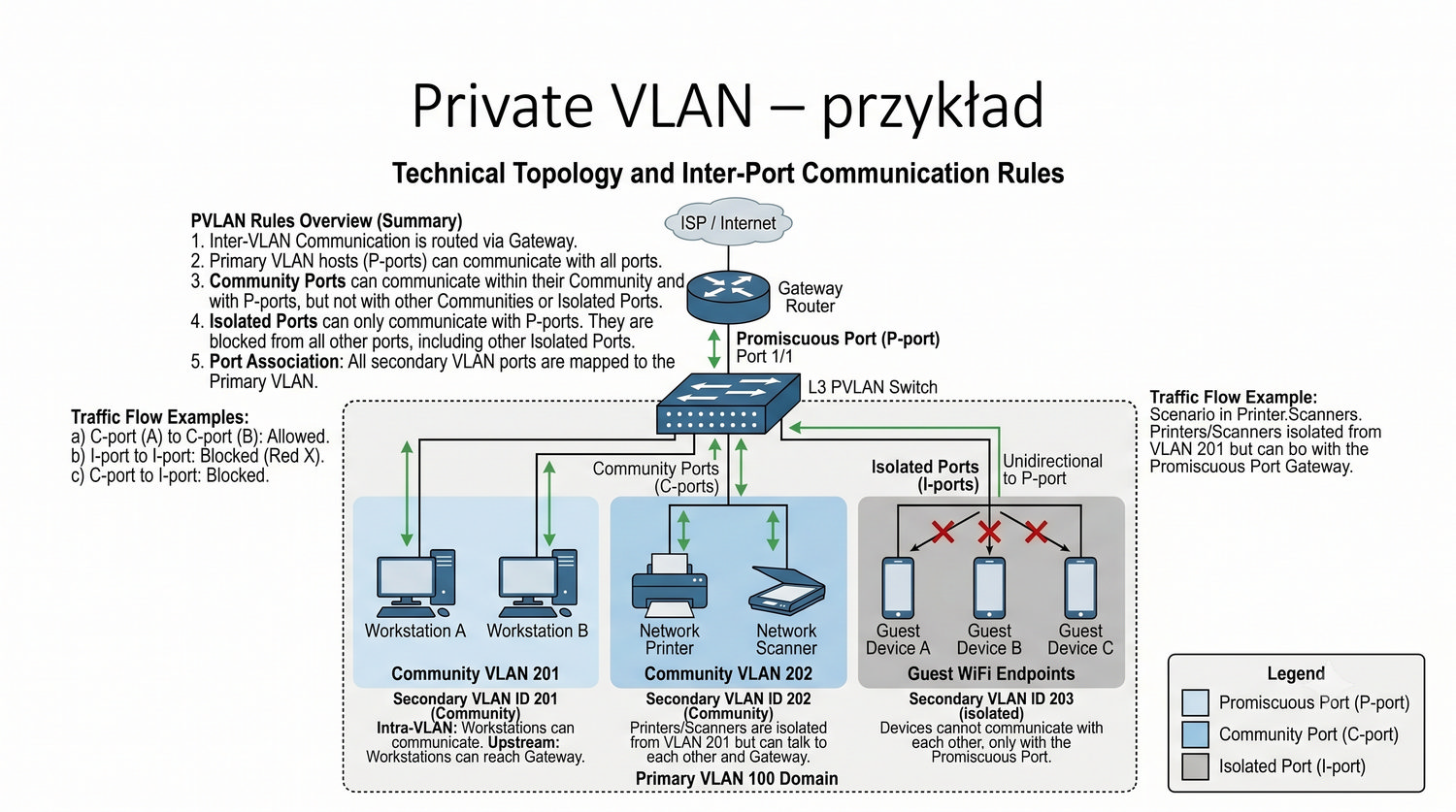

Sieć hotelowa to klasyczny przykład zastosowania Private VLAN w praktyce. Każdy pokój hotelowy ma własne gniazdko sieciowe, do którego gość może podłączyć swój laptop. Bez izolacji gość w pokoju 1 mógłby próbować atakować ARP Spoofing na gościa w pokoju 2.

Dzięki Private VLAN w trybie isolated każdy gość ma dostęp tylko do bramy internetowej, a nie do innych gości. Rozwiązanie to jest łatwe w konfiguracji – wystarczy przypisać wszystkie porty gościnne do jednego VLAN skonfigurowanego jako Private VLAN. Community VLAN dla drukarek w biurze pozwala na współdzielenie urządzeń bez ryzyka, że drukarki zostaną zaatakowane przez stacje w innych segmentach.

Community VLAN znajduje zastosowanie dla urządzeń współdzielonych, takich jak drukarki sieciowe. Drukarki w tej samej community mogą widzieć siebie nawzajem, co ułatwia zarządzanie zadaniami drukowania, ale pozostają odizolowane od stacji w innych community lub isolated. Private VLAN w trybie isolated znajduje również zastosowanie w szpitalach, gdzie stacje robocze pielęgniarek nie powinny komunikować się bezpośrednio między sobą.

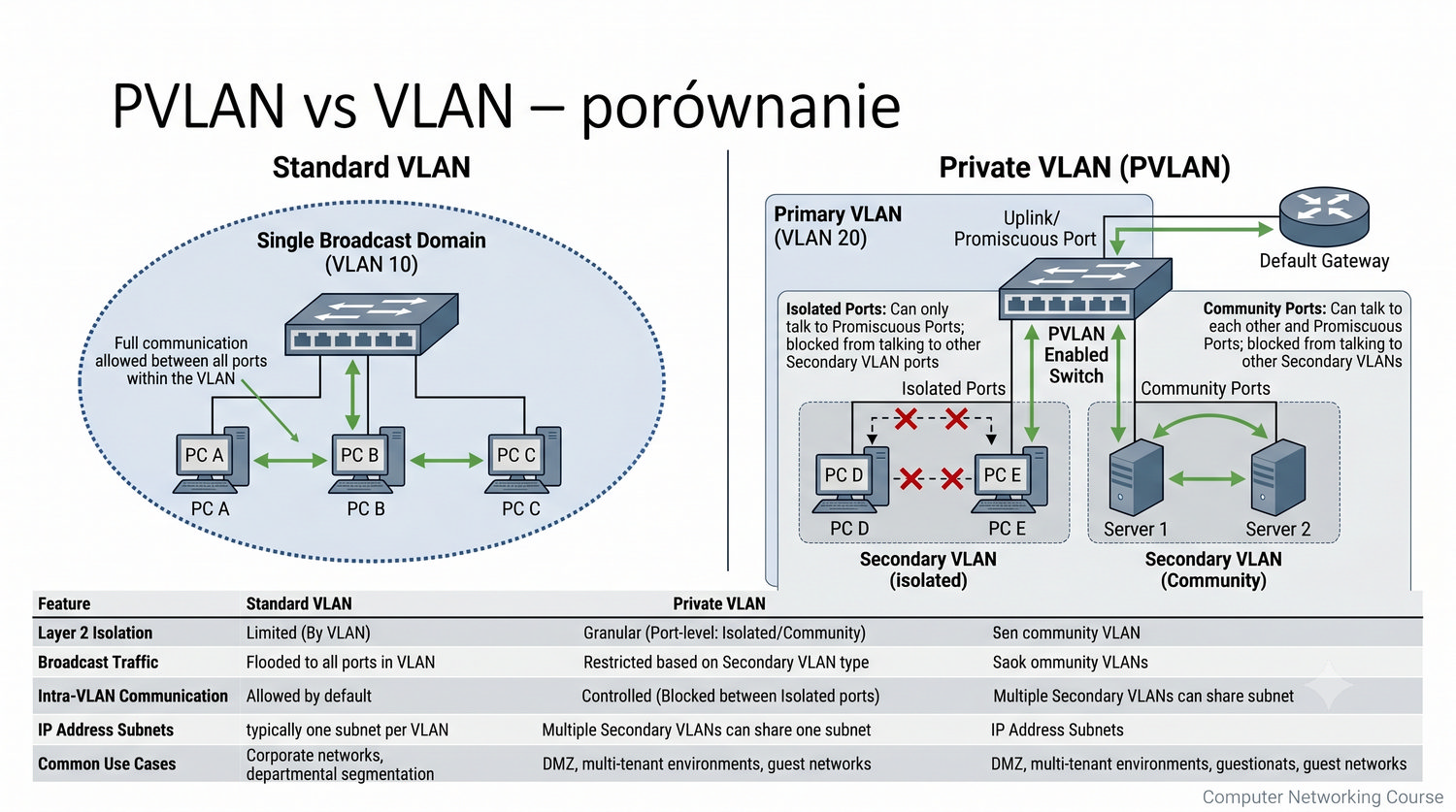

Podstawowa różnica między VLAN a Private VLAN polega na kierunku izolacji. VLAN izoluje ruch pomiędzy różnymi grupami – stacje w VLAN 10 nie widzą stacji w VLAN 20. Private VLAN izoluje ruch wewnątrz tej samej grupy – stacje w jednym VLAN nie widzą siebie nawzajem.

W praktyce oba mechanizmy mogą być ze sobą łączone dla uzyskania jeszcze lepszego bezpieczeństwa. Na przykład można stworzyć osobne VLAN dla kadry zarządzającej i dla pracowników, a następnie zastosować Private VLAN wewnątrz jednej z tych grup w celu dodatkowej ochrony. Na przykład w firmie można utworzyć osobne VLAN dla działów HR i IT, a jednocześnie zastosować Private VLAN wewnątrz VLAN gościnnego dla dodatkowej izolacji.

Wybór między VLAN a Private VLAN zależy od wymagań bezpieczeństwa i architektury sieci. VLAN jest prostszy w zarządzaniu i wystarczy w większości przypadków, ale Private VLAN oferuje wyższy poziom izolacji niezbędny w środowiskach o podwyższonych wymaganiach. Decyzja o wyborze między VLAN a PVLAN powinna być poprzedzona analizą wymagań bezpieczeństwa i przepływów ruchu w sieci.

Trzy podstawowe mechanizmy obrony – Port Security, 802.1X i Private VLAN – stanowią fundament bezpieczeństwa warstwy 2 w sieciach LAN. Każdy z nich chroni przed innym typem zagrożenia i powinien być stosowany w zależności od konkretnych wymagań.

Port Security jest najprostszy w konfiguracji i chroni przed przepełnieniem tablicy FDB oraz ogranicza liczbę urządzeń na porcie. 802.1X oferuje wyższy poziom bezpieczeństwa poprzez uwierzytelnianie użytkowników, ale wymaga większej infrastruktury. Private VLAN izoluje stacje w obrębie tego samego segmentu.

W praktyce zaleca się stosowanie kombinacji tych mechanizmów – na przykład Port Security dla ograniczenia liczby MAC, 802.1X dla uwierzytelniania użytkowników na portach dostępowych oraz Private VLAN w obszarach o podwyższonym ryzyku, takich jak sieci gościnne.

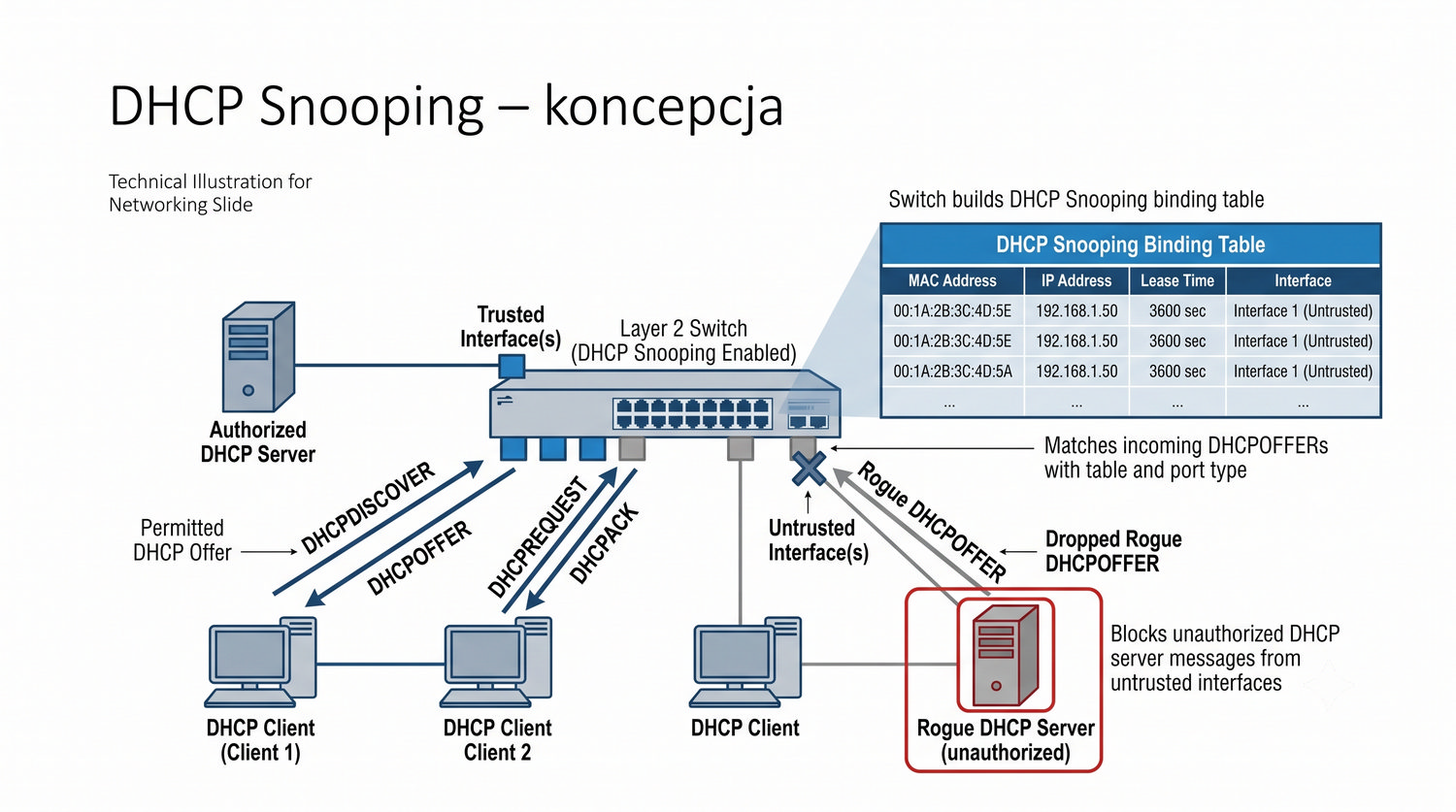

DHCP Snooping to mechanizm bezpieczeństwa zaimplementowany na poziomie przełącznika, który analizuje i filtruje ruch protokołu DHCP. Działa poprzez podział portów na dwie kategorie: trusted i untrusted. Porty trusted to te, do których podłączone są legalne serwery DHCP.

Na portach untrusted przełącznik blokuje wszystkie odpowiedzi serwera DHCP, czyli pakiety DHCPOFFER, DHCPACK i DHCPNAK. Dzięki temu nawet jeśli atakujący podłączy swój fałszywy serwer DHCP do portu untrusted, jego oferty nie dotrą do klientów. Konfiguracja DHCP Snooping na przełącznikach Cisco wymaga globalnego włączenia funkcji oraz określenia, które porty są zaufane dla poszczególnych VLAN.

DHCP Snooping wymaga poprawnego określenia, które porty są trusted. W praktyce trusted powinien być tylko port, do którego podłączony jest legalny serwer DHCP, oraz porty uplink do innych przełączników, jeśli serwer DHCP znajduje się w innej części sieci. W przypadku błędnego oznaczenia portu atakującego jako trusted, mechanizm DHCP Snooping traci swoją skuteczność, dlatego konfiguracja wymaga szczególnej uwagi.

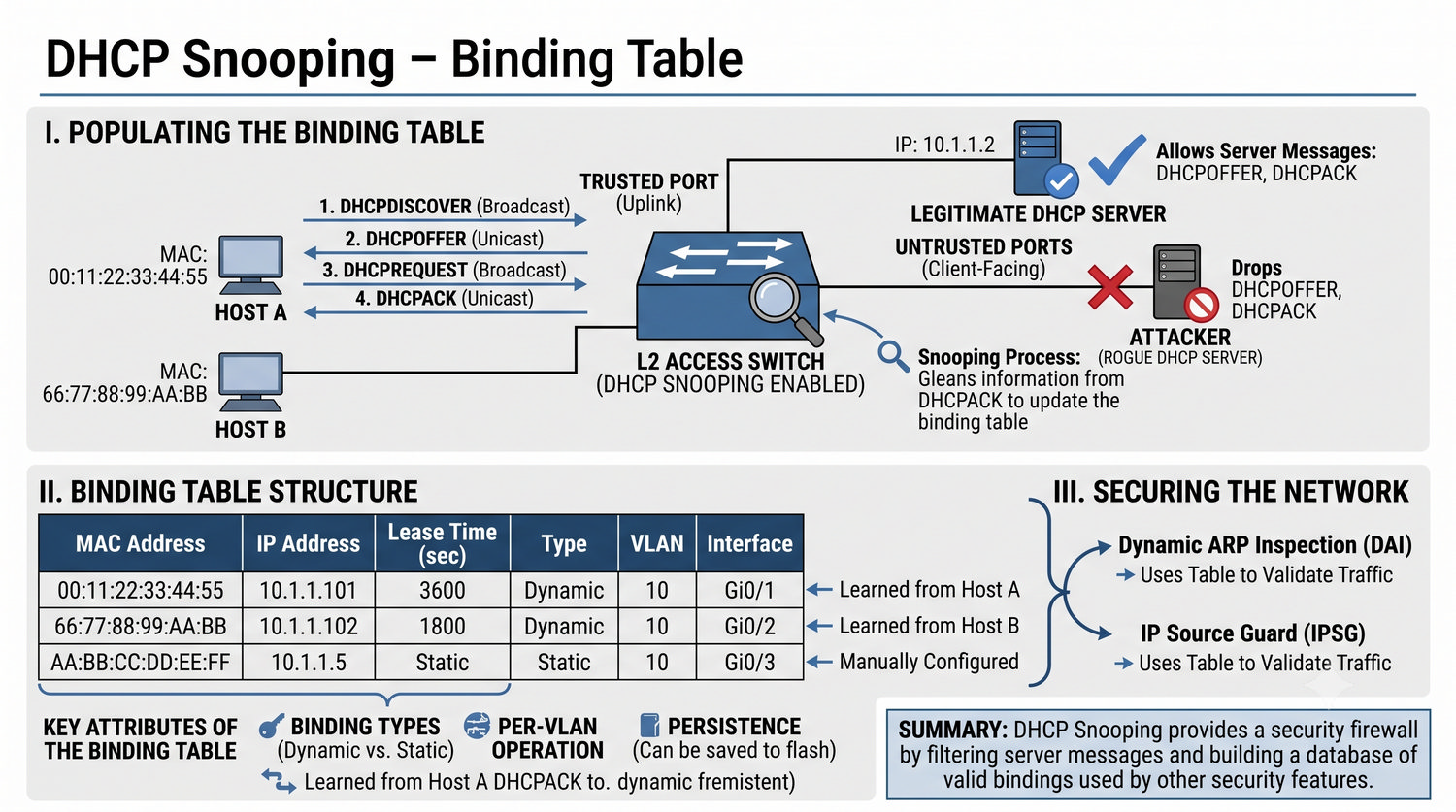

DHCP Snooping Binding Table (tabela wiązań) to baza danych tworzona dynamicznie przez przełącznik w miarę przypisywania adresów IP klientom. Każdy wpis w tablicy zawiera informacje o adresie MAC klienta, przydzielonym adresie IP, identyfikatorze VLAN, numerze portu oraz czasie dzierżawy (lease time). Wpis w tablicy wiązań DHCP Snooping jest automatycznie usuwany po wygaśnięciu dzierżawy, co zapobiega gromadzeniu się nieaktualnych danych.

Tabela wiązań jest aktualizowana w momencie, gdy klient otrzymuje od zaufanego serwera DHCP pakiet DHCPACK. Wpis pozostaje ważny przez czas trwania dzierżawy, po czym jest usuwany lub odnawiany. Przełącznik usuwa wpis również w momencie wysłania przez klienta pakietu DHCPRELEASE.

DHCP Snooping Binding Table jest niezbędna nie tylko do filtrowania DHCP, ale również do działania mechanizmu DAI. Bez tej tabeli DAI nie miałby podstaw do weryfikacji poprawności pakietów ARP, dlatego DAI zawsze wymaga włączonego DHCP Snooping. W przypadku braku miejsca w tablicy wiązań nowe wpisy nie są dodawane, co może prowadzić do blokowania legalnych zapytań DHCP.

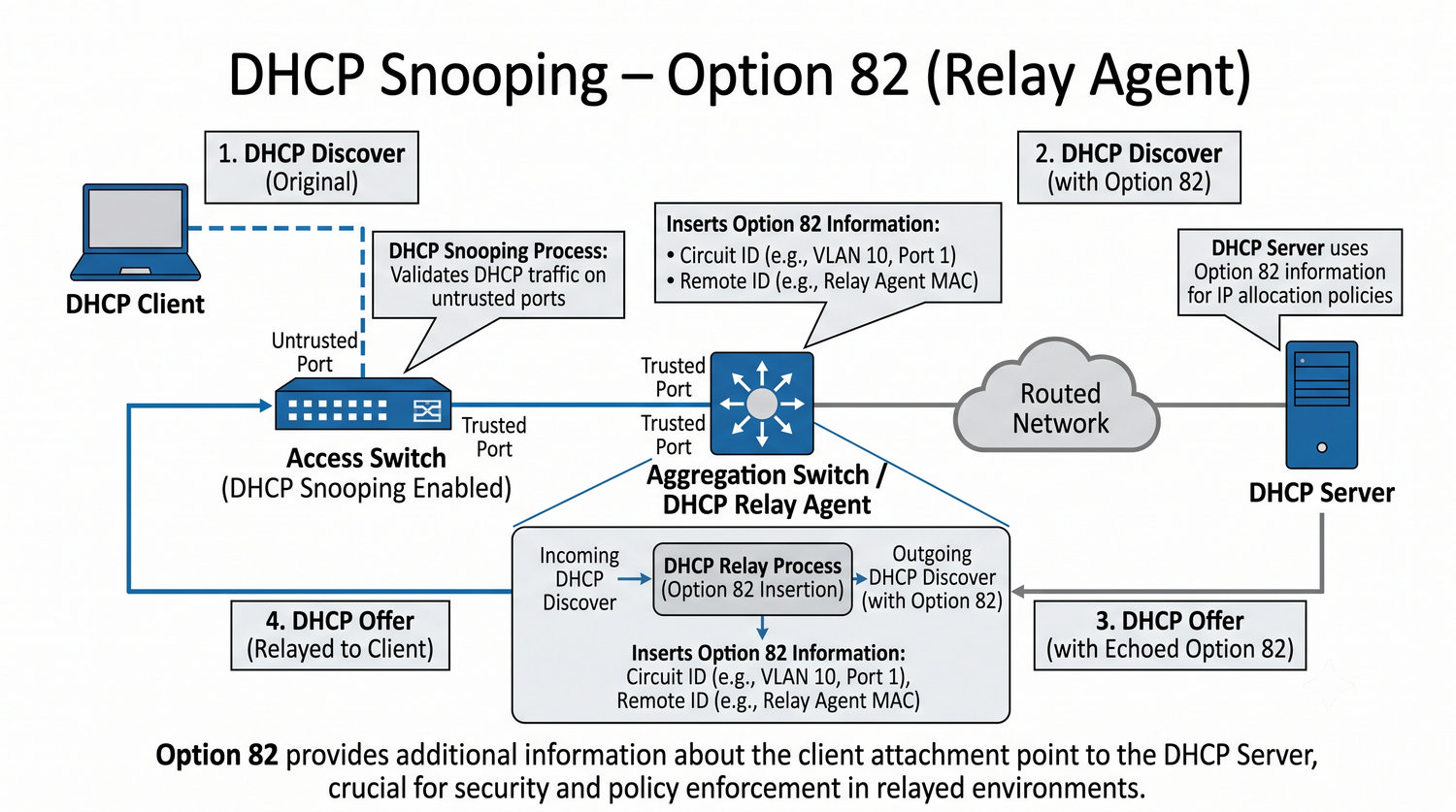

Opcja 82 protokołu DHCP, znana również jako Relay Agent Information Option, umożliwia przełącznikowi dodanie informacji o porcie źródłowym do pakietów DHCP przesyłanych do serwera. Jest to szczególnie ważne w środowiskach, gdzie serwer DHCP obsługuje wiele podsieci przez relay agent. Opcja 82 jest szczególnie przydatna w sieciach operatorskich, gdzie serwer DHCP musi przypisać adres IP na podstawie lokalizacji abonenta.

Informacje zawarte w opcji 82 obejmują identyfikator przełącznika (switch ID) oraz numer portu, z którego pochodzi zapytanie DHCP. Serwer DHCP może na podstawie tych informacji przydzielić adres IP z określonego zakresu, co umożliwia przypisanie adresów na podstawie lokalizacji fizycznej. W sieciach korporacyjnych opcja 82 może być wykorzystana do automatycznego przypisywania adresów IP z odpowiedniej puli w zależności od piętra lub strefy biurowej.

Należy pamiętać, że opcja 82 może być wykorzystana przez atakującego do fałszowania informacji o porcie źródłowym. Dlatego przełącznik powinien usuwać lub weryfikować opcję 82 na portach untrusted, aby zapobiec atakom DHCP spoofing z wykorzystaniem tej opcji. Ze względów bezpieczeństwa zaleca się weryfikację poprawności opcji 82 na portach untrusted i jej usuwanie, jeśli nie jest wymagana.

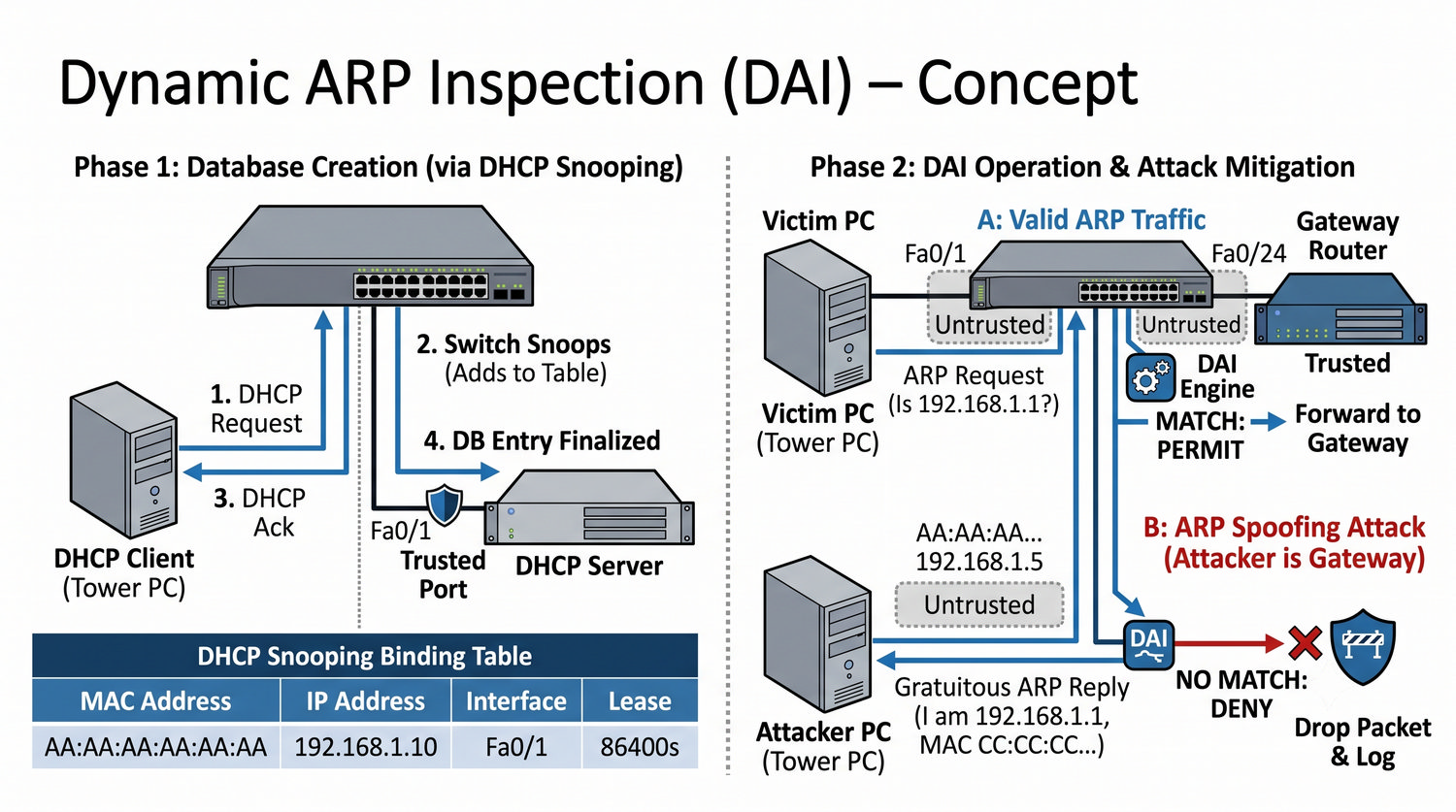

Dynamic ARP Inspection to mechanizm bezpieczeństwa, który weryfikuje każdy pakiet ARP przechodzący przez przełącznik. DAI porównuje informacje zawarte w pakiecie ARP, a konkretnie adres IP i adres MAC nadawcy, z danymi zgromadzonymi w DHCP Snooping Binding Table. DAI weryfikuje nie tylko odpowiedzi ARP Reply, ale również zapytania ARP Request, co zapobiega atakom, w których fałszywe informacje są przesyłane w obu typach pakietów.

Jeśli pakiet ARP zawiera informacje niezgodne z wpisem w tablicy wiązań, DAI uznaje go za fałszywy i odrzuca. Mechanizm ten działa zarówno dla zapytań ARP Request z opcjonalną informacją o nadawcy, jak i odpowiedzi ARP Reply, co skutecznie blokuje ataki ARP Spoofing. Weryfikacja krzyżowa adresów IP i MAC z tablicą wiązań DHCP Snooping zapewnia wysoki poziom skuteczności w blokowaniu ataków ARP Spoofing.

DAI może być włączona dla wybranych sieci VLAN, co umożliwia stopniowe wdrażanie mechanizmu w dużych sieciach. Podobnie jak DHCP Snooping, DAI dzieli porty na trusted i untrusted – na portach trusted pomija weryfikację, zakładając, że ruch z tych portów jest bezpieczny. DAI może być skonfigurowany do generowania powiadomień SNMP i logów systemowych przy każdej wykrytej próbie ataku ARP Spoofing.

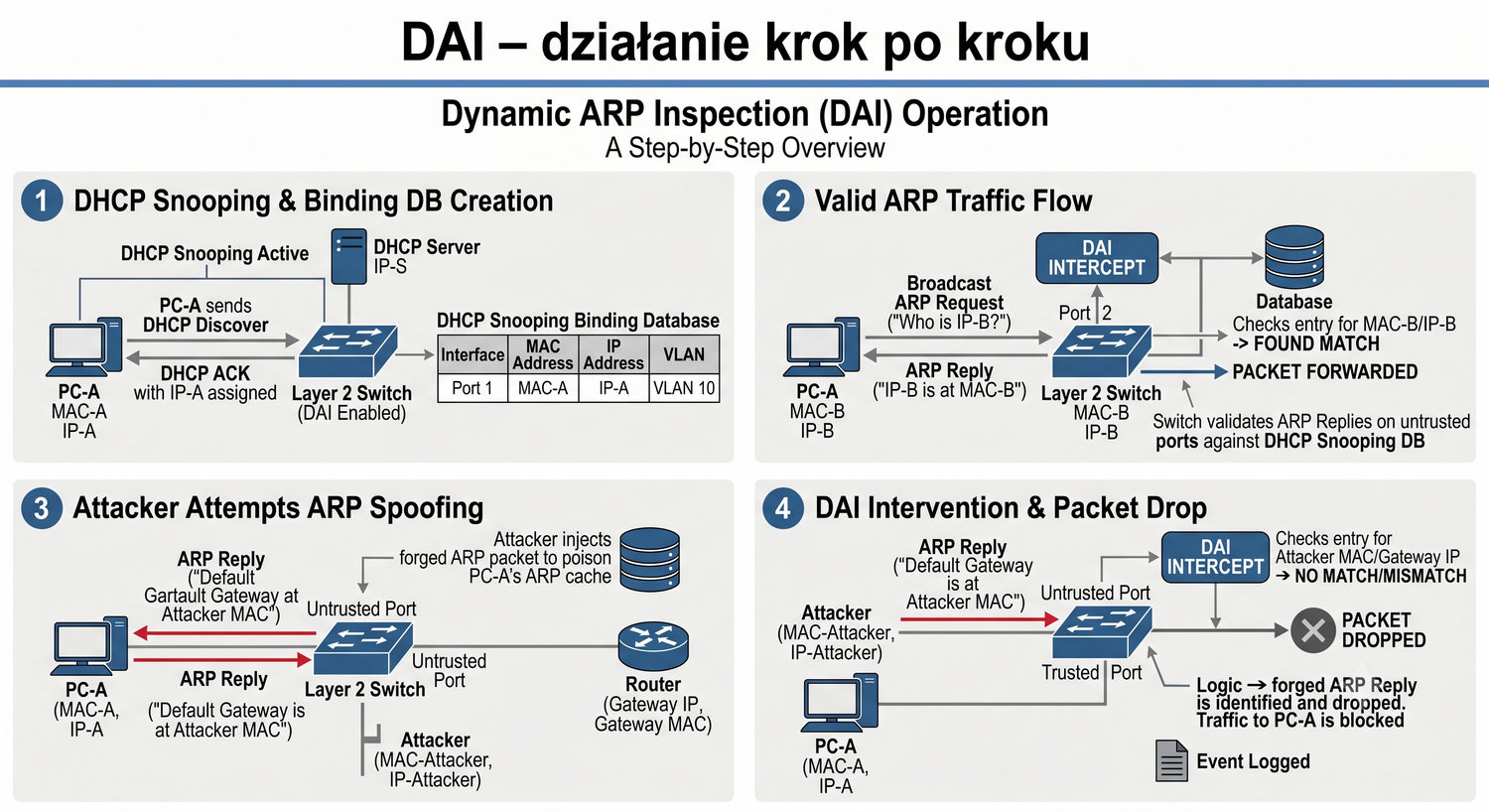

Proces weryfikacji ARP rozpoczyna się w momencie odebrania pakietu ARP na porcie oznaczonym jako untrusted. Przełącznik wyodrębnia z pakietu adres IP nadawcy (Sender IP) oraz adres MAC nadawcy (Sender MAC) i przeszukuje tablicę wiązań DHCP Snooping w poszukiwaniu zgodnego wpisu. ARP rate limiting zapobiega przeciążeniu mechanizmu DAI poprzez ograniczenie liczby pakietów ARP przetwarzanych na sekundę na danym porcie.

Jeśli w tablicy istnieje wpis dla danego adresu IP, przełącznik porównuje adres MAC z pakietu ARP z adresem MAC przechowywanym w tablicy. Zgodność obu adresów oznacza, że pakiet ARP jest autentyczny i może być przekazany dalej. W przypadku niezgodności pakiet jest odrzucany.

Dodatkowo DAI może być skonfigurowany do weryfikacji innych pól pakietu ARP, takich jak adres IP i MAC celu. Przełącznik może również ograniczyć liczbę pakietów ARP na sekundę (ARP rate limiting), co chroni przed atakami ARP flooding mającymi na celu przeciążenie mechanizmu. Konfiguracja progu rate limiting wymaga znajomości typowego ruchu ARP w sieci, aby nie blokować legalnych zapytań.

BPDU Guard to mechanizm zabezpieczający przed atakami na protokół STP, włączany na portach końcowych, do których nie powinny być podłączone żadne przełączniki. Jeśli na takim porcie pojawi się pakiet BPDU, przełącznik natychmiast wyłącza port, wprowadzając go w stan errdisable. BPDU Guard można włączyć globalnie dla wszystkich portów dostępowych lub indywidualnie dla wybranych portów w zależności od potrzeb.

Root Guard jest mechanizmem o węższym, ale uzupełniającym działaniu. Stosuje się go na portach trunk łączących przełączniki, które nie powinny stać się mostem głównym (Root Bridge). Jeśli na takim porcie pojawi się BPDU z niższym priorytetem niż aktualny most główny, port zostaje zablokowany, ale nie wyłączony.

W praktyce BPDU Guard powinien być domyślnie włączony na wszystkich portach końcowych, a Root Guard na portach uplink do przełączników w części sieci, która nie powinna mieć mostu głównego. Te dwa mechanizmy stanowią prostą, ale skuteczną ochronę przed manipulacją STP. Oba mechanizmy są niezależne od siebie i mogą być stosowane jednocześnie na tych samych portach dla kompleksowej ochrony STP.

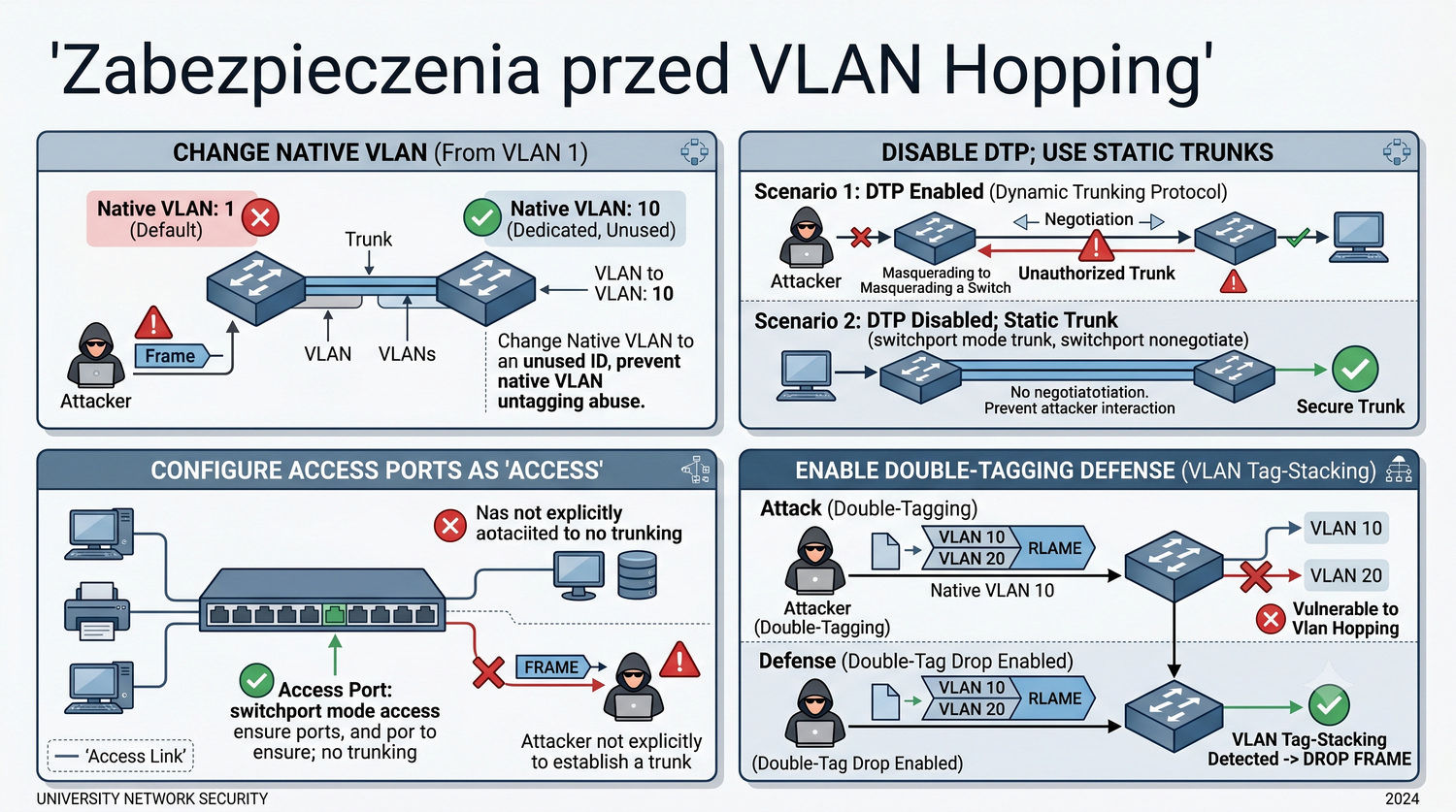

Najważniejszym zabezpieczeniem przed VLAN Hopping jest zmiana domyślnego native VLAN z wartości 1 na inny, nieużywany identyfikator VLAN. Jeśli native VLAN nie jest używany do żadnej komunikacji, atakujący nie ma możliwości przesłania ramki z podwójnym tagiem, która zostanie poprawnie przetworzona. Zmiana native VLAN na nieużywany identyfikator jest prostym zabiegiem konfiguracyjnym, który znacząco podnosi poziom bezpieczeństwa sieci przed VLAN Hopping.

Wyłączenie protokołu DTP (Dynamic Trunking Protocol) jest kolejnym kluczowym krokiem. DTP umożliwia automatyczne negocjowanie trybu portu (access/trunk), co może być wykorzystane przez atakującego do wymuszenia przejścia portu w tryb trunk. Wszystkie porty trunk powinny być skonfigurowane ręcznie.

Dodatkowo porty dostępowe powinny być wyraźnie skonfigurowane jako access z wyłączoną negocjacją trunk. Nowoczesne przełączniki oferują również funkcję odrzucania ramek z podwójnym tagowaniem, co stanowi dodatkową warstwę ochrony przed Double Tagging. Regularne audyty konfiguracji portów przełącznika powinny obejmować weryfikację ustawień native VLAN i trybu portu.

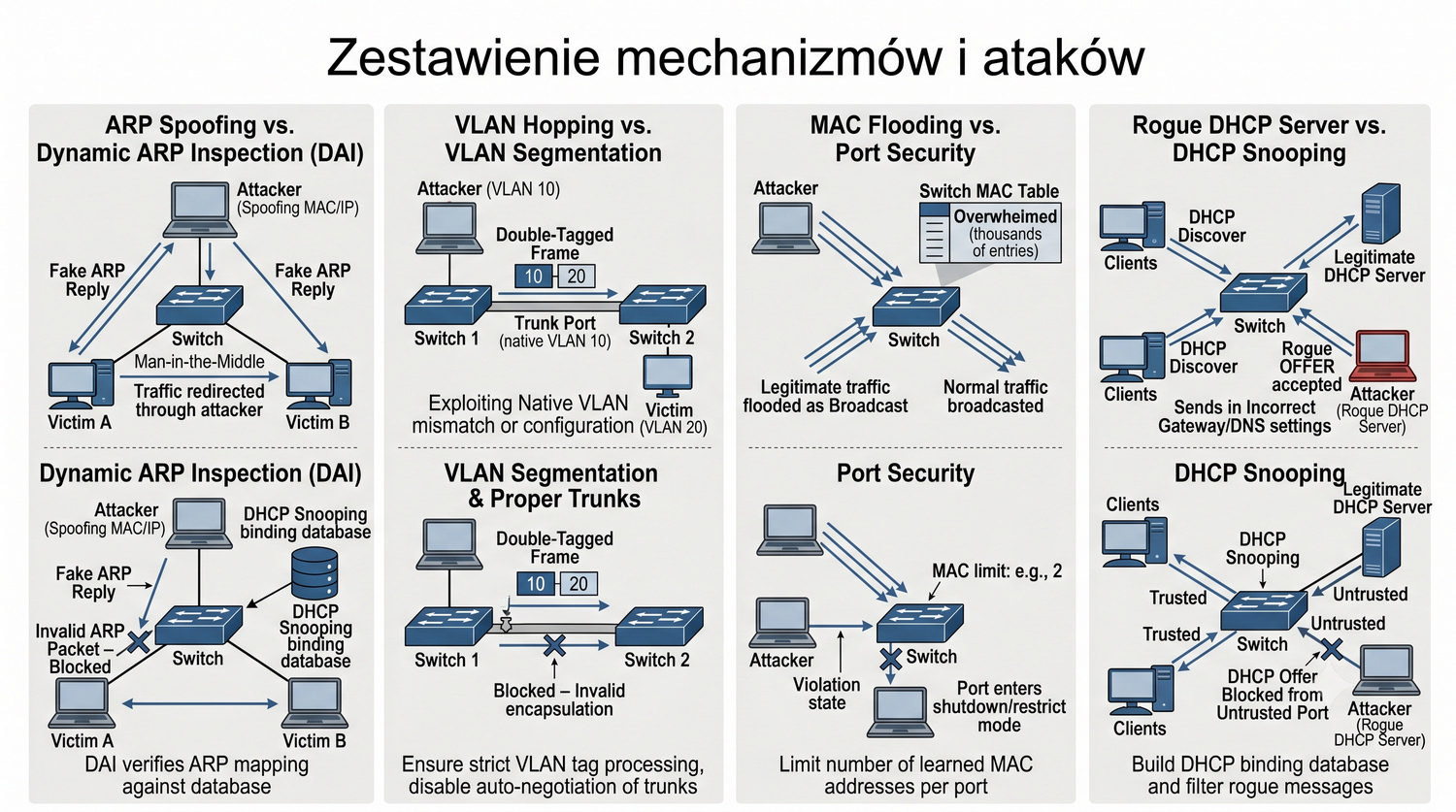

Tabela zestawienia mechanizmów i ataków stanowi praktyczne narzędzie dla administratora projektującego bezpieczną sieć. Każdy mechanizm obrony ma określony zakres działania i chroni przed konkretnym typem zagrożenia. Na przykład Port Security chroni przed MAC Flooding i MAC Spoofing, ale nie przed ARP Spoofing.

Ważne jest zrozumienie, że niektóre mechanizmy są od siebie zależne. DAI wymaga DHCP Snooping do działania, ponieważ korzysta z jego tablicy wiązań. Podobnie DHCP Snooping często wymaga poprawnej konfiguracji Port Security, aby mieć pewność co do autentyczności adresów MAC.

Zestawienie pokazuje również, że Private VLAN chroni przed szeroką kategorią ataków wewnątrz VLAN, co obejmuje ARP Spoofing, MAC Spoofing i inne zagrożenia między stacjami w tym samym segmencie. Jest to przykład mechanizmu o szerokim spektrum ochrony. Dlatego tak ważne jest kompleksowe podejście do bezpieczeństwa i regularne testowanie skuteczności wdrożonych mechanizmów.

Checklista projektowania bezpiecznej sieci L2 obejmuje osiem kluczowych punktów, które powinny być zaimplementowane w każdej sieci korporacyjnej. Kolejność punktów ma znaczenie – od najprostszych mechanizmów (Port Security) do bardziej zaawansowanych (Private VLAN). Implementacja checklisty powinna być procesem iteracyjnym, w którym po wdrożeniu podstawowych zabezpieczeń przechodzi się do bardziej zaawansowanych.

Pierwsze trzy punkty – Port Security, DHCP Snooping i DAI – stanowią podstawowy zestaw zabezpieczeń, który powinien być włączony w pierwszej kolejności. BPDU Guard i Root Guard zabezpieczają warstwę STP, która jest często pomijana w konfiguracjach bezpieczeństwa. Każdy krok checklisty powinien być dokumentowany i testowany przed przejściem do kolejnego, aby uniknąć błędów konfiguracji.

Ostatnie trzy punkty dotyczą konfiguracji VLAN i trunk: zmiana native VLAN, wyłączenie DTP i rozpatrzenie Private VLAN. Te elementy są szczególnie ważne w sieciach wielodomenowych i gościnnych, gdzie izolacja ruchu ma kluczowe znaczenie dla bezpieczeństwa. Po wdrożeniu wszystkich punktów checklisty zaleca się przeprowadzenie testów penetracyjnych w celu weryfikacji skuteczności zabezpieczeń.

Bezpieczeństwo warstwy 2 jest często niedoceniane w procesie projektowania sieci, a przecież to właśnie na tym poziomie działa większość urządzeń końcowych i przełączników. Ataki warstwy 2 mogą obejść nawet najlepiej skonfigurowane firewalle, ponieważ działają poniżej warstwy sieciowej. Podsumowując, bezpieczeństwo warstwy 2 wymaga systematycznego i świadomego podejścia, a nie jednorazowej konfiguracji i zapomnienia.

Prezentacja przedstawiła pięć głównych zagrożeń warstwy 2 oraz odpowiadające im mechanizmy obrony. Każdy z tych mechanizmów jest dostępny w standardowych przełącznikach zarządzalnych i nie wymaga dodatkowych licencji ani specjalistycznego sprzętu. Koszty wdrożenia opisanych mechanizmów są relatywnie niskie w porównaniu z potencjalnymi stratami wynikającymi z udanego ataku na sieć LAN.

Kluczem do skutecznej ochrony jest świadome i systematyczne wdrażanie wszystkich dostępnych mechanizmów. Żadne pojedyncze zabezpieczenie nie zapewni pełnej ochrony – dopiero kombinacja Port Security, 802.1X, DHCP Snooping, DAI, BPDU Guard, Private VLAN i poprawna konfiguracja trunk tworzy kompletną barierę ochronną. Każdy administrator sieci powinien traktować bezpieczeństwo warstwy 2 jako fundamentalny element strategii ochrony infrastruktury IT.
