Prezentacja stanowi wprowadzenie do tematyki agregacji łączy w sieciach Ethernet, ze szczególnym uwzględnieniem protokołu LACP zdefiniowanego w standardzie IEEE 802.3ad. Technika ta umożliwia łączenie od 2 do 16 fizycznych portów w jeden interfejs logiczny, co przekłada się na wzrost przepustowości oraz zapewnia mechanizmy redundancji. W dalszej części omówione zostaną zarówno podstawy teoretyczne, jak i praktyczne aspekty konfiguracji LAG w środowisku sieci LAN.

Studenci poznają różnicę między statycznym a dynamicznym trybem agregacji, a także zrozumieją, dlaczego protokół LACP jest preferowanym rozwiązaniem w nowoczesnych sieciach. Szczególna uwaga zostanie poświęcona mechanizmowi dystrybucji ruchu opartemu na haszowaniu, który zapewnia zachowanie kolejności pakietów w ramach pojedynczej sesji. Prezentacja zawiera również praktyczne przykłady konfiguracji na urządzeniach różnych producentów.

Wiedza z zakresu agregacji łączy jest niezbędna dla każdego administratora sieci projektującego wydajne i niezawodne infrastruktury. Umiejętność poprawnego skonfigurowania LACP pozwala znacząco zwiększyć przepustowość łączy szkieletowych przy jednoczesnym zachowaniu wysokiej dostępności usług sieciowych.

Agregacja łączy rozwiązuje fundamentalny problem sieci Ethernet, w której dodanie drugiego kabla między przełącznikami prowadzi do powstania pętli blokowanej przez protokół STP. Technika LAG pozwala na wykorzystanie wszystkich podłączonych kabli bez ryzyka utworzenia pętli, ponieważ dla STP cała grupa widoczna jest jako jeden interfejs logiczny. Dzięki temu możliwe jest jednoczesne zwiększenie przepustowości i zapewnienie redundancji bez naruszania topologii drzewa rozpinającego.

Protokół LACP stanowi rozszerzenie standardu IEEE 802.3ad i odpowiada za automatyczną negocjację parametrów agregacji między sąsiednimi urządzeniami. Wymiana ramek LACPDU umożliwia wykrycie niezgodności konfiguracji, awarii łącza oraz dynamiczne dodawanie lub usuwanie portów z grupy. Mechanizm haszowania zapewnia równomierny rozkład ruchu przy jednoczesnym zachowaniu kolejności pakietów w ramach strumienia danych.

Zastosowanie LAG w sieciach LAN jest obecnie standardową praktyką, szczególnie w połączeniach między przełącznikami szkieletowymi oraz w interfejsach serwerowych. Poprawnie skonfigurowana agregacja może zwiększyć przepustowość nawet ośmiokrotnie przy jednoczesnym skróceniu czasu przestoju w przypadku awarii pojedynczego łącza.

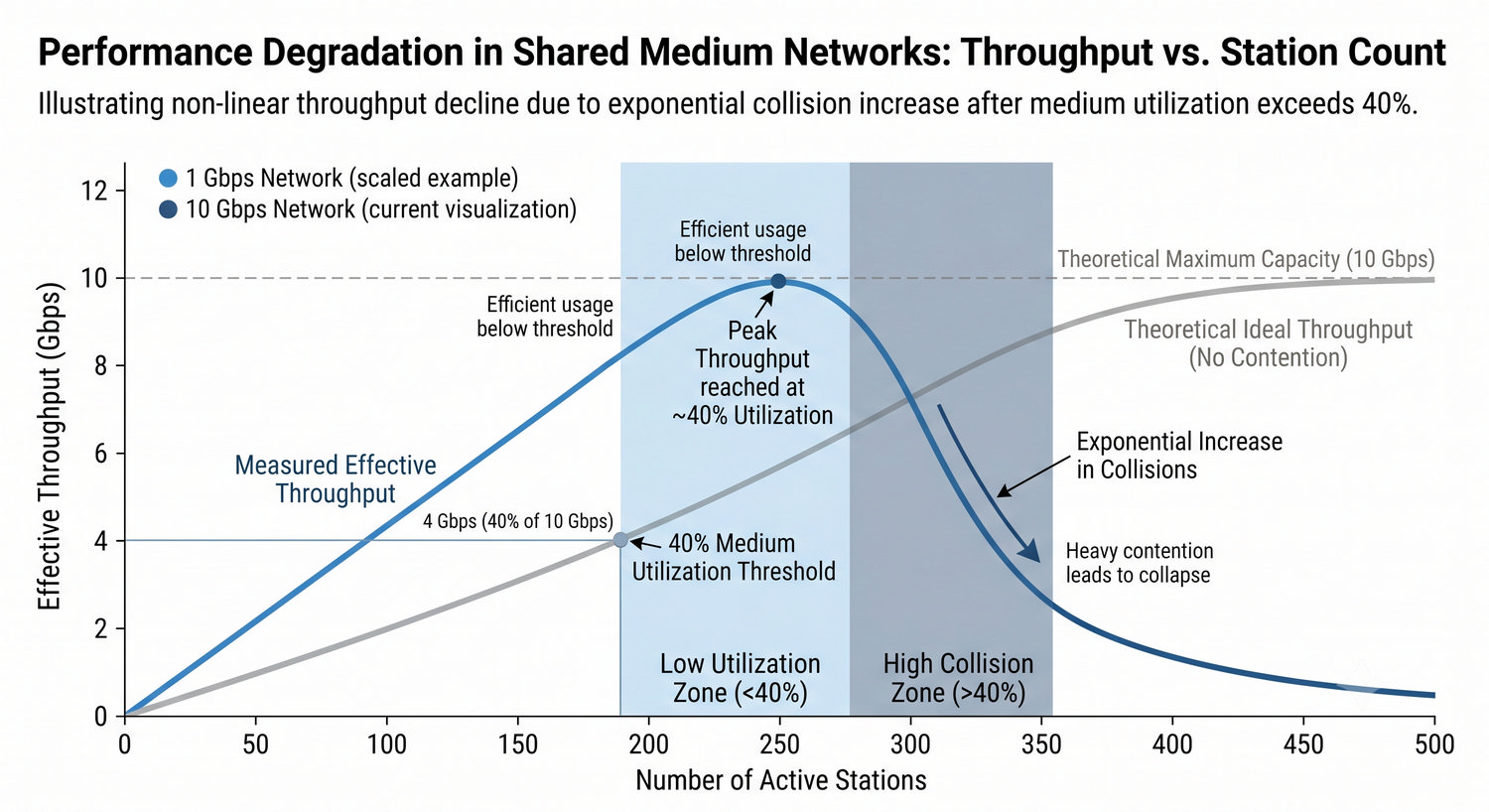

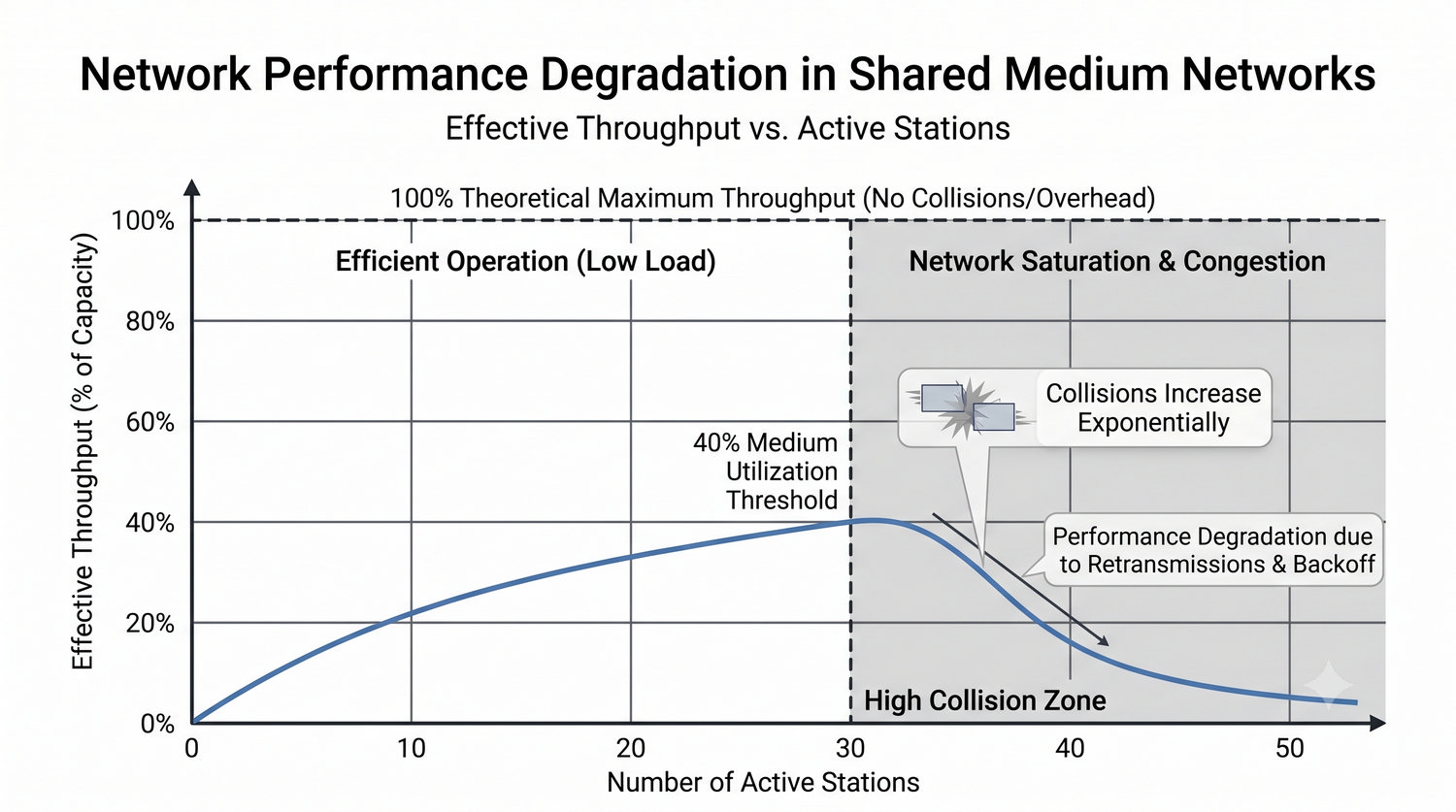

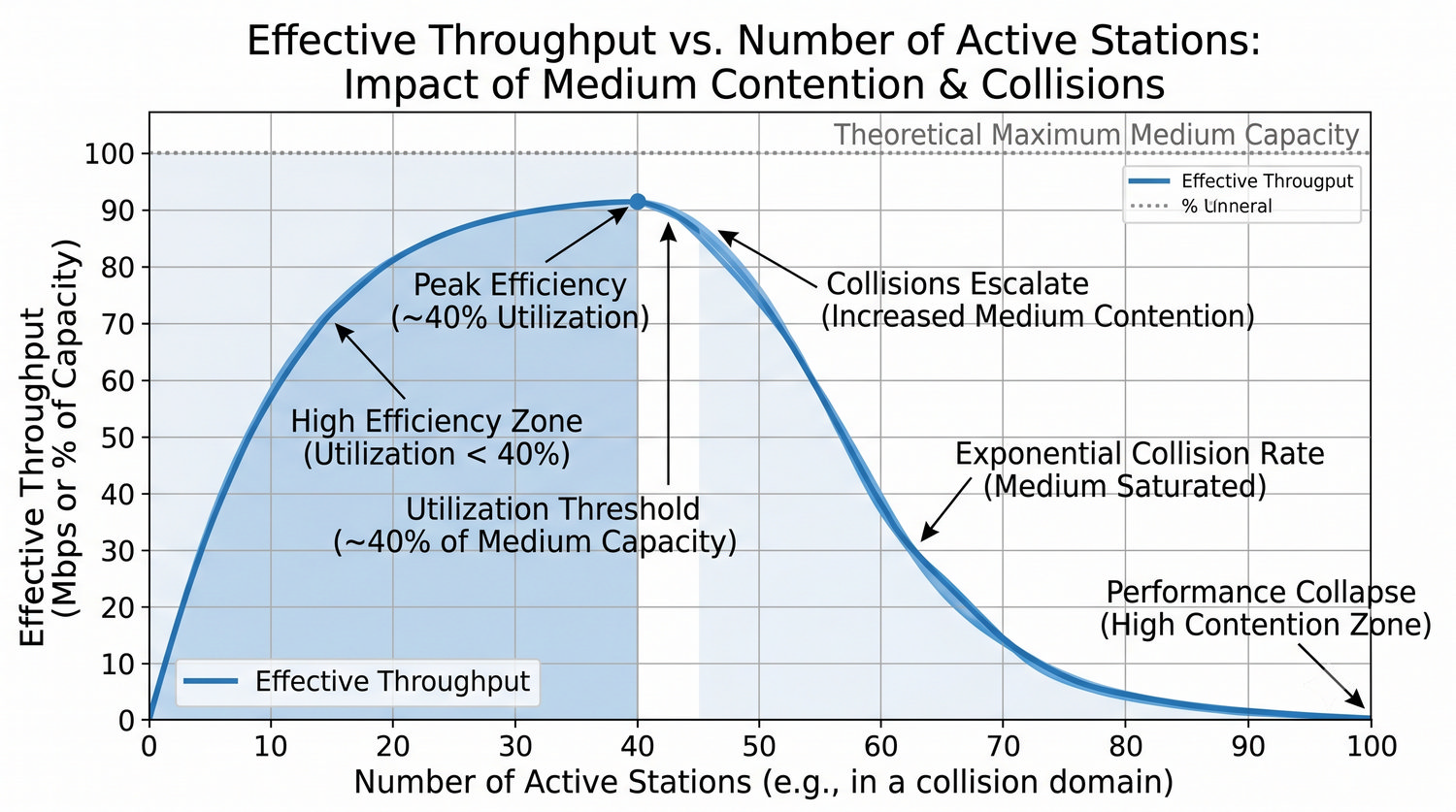

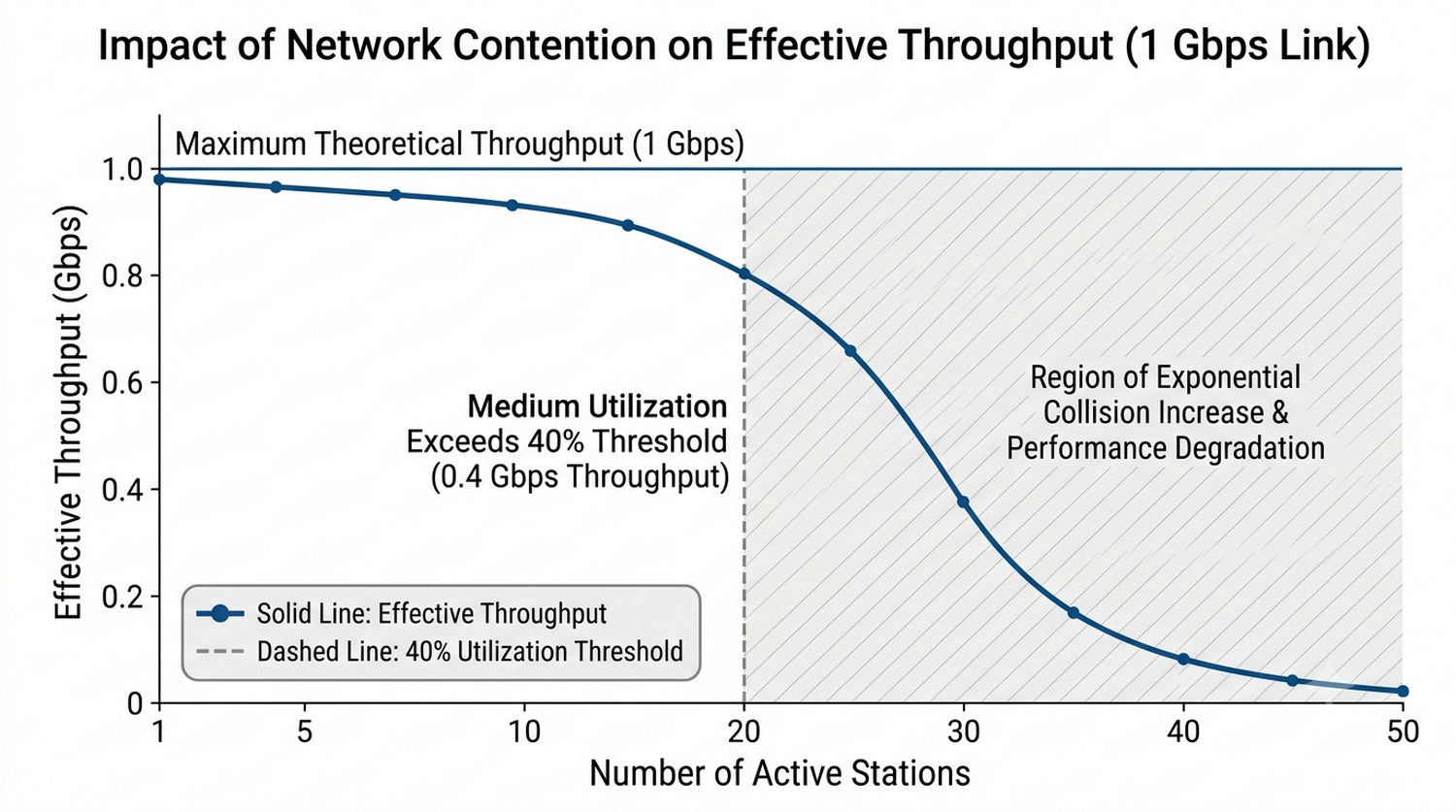

Pojedyncze łącze Ethernet między przełącznikami stanowi wąskie gardło w sieci, ponieważ jego przepustowość jest ograniczona do prędkości zastosowanego interfejsu fizycznego. W przypadku standardowego łącza 1 Gbps maksymalna przepustowość transmisji danych między urządzeniami nie może przekroczyć tej wartości, co w dużych sieciach LAN prowadzi do zatorów komunikacyjnych. Dodatkowo awaria jedynego kabla powoduje całkowitą utratę łączności między przełącznikami, co czyni to rozwiązanie pojedynczym punktem awarii.

W praktyce sieciowej problem ten występuje najczęściej w punktach agregacji ruchu, gdzie wiele urządzeń końcowych komunikuje się przez jeden przełącznik dostępowy z siecią szkieletową. Sumaryczny ruch generowany przez użytkowników może znacząco przekraczać przepustowość pojedynczego łącza uplink. Rozwiązaniem jest zastosowanie agregacji łączy, która pozwala na skalowanie przepustowości przez dodawanie kolejnych kabli.

Identyfikacja wąskich gardeł w sieci wymaga regularnego monitorowania obciążenia łączy oraz analizy wzorców ruchu. Narzędzia takie jak SNMP czy NetFlow umożliwiają administratorowi dokładne określenie, które połączenia wymagają zwiększenia przepustowości poprzez agregację.

Protokół STP (Spanning Tree Protocol) został zaprojektowany w celu eliminacji pętli w sieciach Ethernet poprzez blokowanie nadmiarowych portów. Gdy między dwa przełączniki zostanie podłączony drugi kabel, STP wykrywa utworzenie pętli i blokuje jeden z portów, uniemożliwiając transmisję danych. W rezultacie mimo fizycznego istnienia dwóch łączy, tylko jedno z nich jest wykorzystywane do przesyłania ruchu, a przepustowość pozostaje na poziomie pojedynczego kabla.

Zaletą tego rozwiązania jest redundancja, ponieważ w przypadku awarii aktywnego łącza STP automatycznie odblokowuje port zapasowy. Niestety proces reconvergence STP trwa od kilku do kilkudziesięciu sekund w zależności od użytego wariantu protokołu. W tym czasie komunikacja między przełącznikami jest całkowicie przerwana, co może powodować problemy dla aplikacji czasu rzeczywistego.

Dylemat polegający na wyborze między zwiększeniem przepustowości a zapewnieniem redundancji został rozwiązany właśnie przez agregację łączy. LAG pozwala uzyskać obie korzyści jednocześnie, ponieważ STP postrzega grupę jako jeden interfejs i nie blokuje żadnego z portów członkowskich.

Idealnym rozwiązaniem dla sieci LAN byłoby wykorzystanie wszystkich fizycznie podłączonych kabli między przełącznikami do transmisji danych, bez ryzyka utworzenia pętli. Oznacza to możliwość swobodnego dodawania kolejnych łączy w miarę wzrostu zapotrzebowania na przepustowość, bez konieczności wykonywania skomplikowanych zmian konfiguracyjnych. Sumaryczna przepustowość powinna być równa liczbie kabli pomnożonej przez prędkość pojedynczego łącza.

Dodatkowym wymaganiem jest zachowanie ciągłości działania w przypadku awarii dowolnego kabla, bez konieczności oczekiwania na reconvergence STP. Przełączenie ruchu na sprawne łącza powinno nastąpić automatycznie i w czasie poniżej jednej sekundy. Mechanizm agregacji łączy spełnia wszystkie te wymagania, oferując jednocześnie prosty model konfiguracji.

W praktyce oznacza to możliwość budowania sieci szkieletowych o przepustowości dziesiątek gigabitów na sekundę przy użyciu standardowych przełączników i kabli. Jest to szczególnie istotne w środowiskach data center, gdzie zapotrzebowanie na pasmo stale rośnie wraz z rozwojem usług chmurowych i aplikacji webowych.

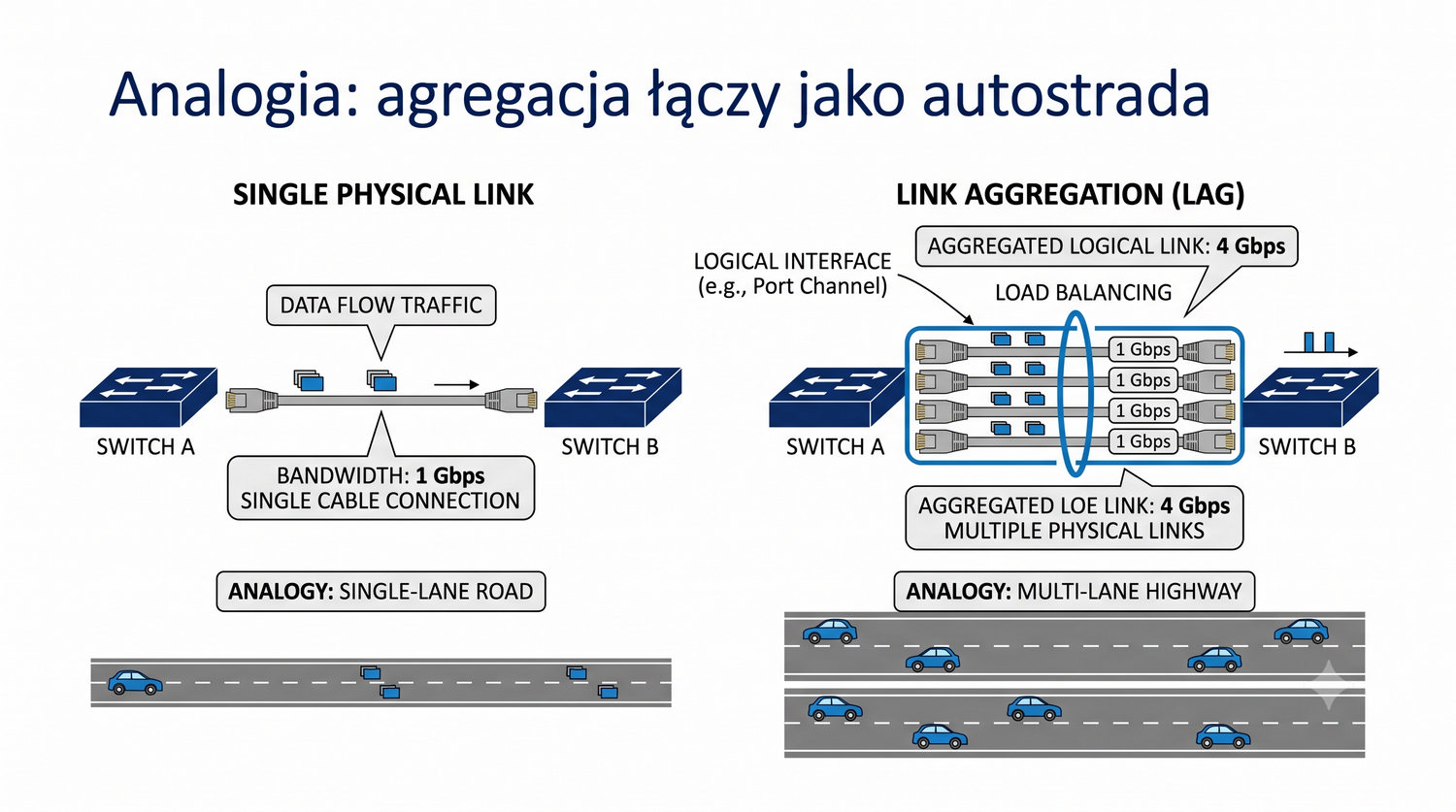

Analogia drogowa doskonale ilustruje zasadę działania agregacji łączy, choć wymaga pewnego doprecyzowania w kontekście technicznym. Pojedyncze łącze Ethernet można porównać do jednopasmowej drogi, która ma ograniczoną przepustowość i stanowi potencjalne miejsce zatorów. Dodanie kolejnych łączy (pasów) zwiększa sumaryczną przepustowość, ale konieczne jest zastosowanie mechanizmu kierującego poszczególne strumienie na odpowiednie pasy.

W przeciwieństwie do ruchu samochodowego, w sieciach Ethernet nie można zastosować zwykłego algorytmu round-robin, ponieważ pakiety tej samej sesji TCP mogłyby dotrzeć do celu w różnej kolejności. Mechanizm haszowania przypisuje całe sesje do konkretnych łączy na podstawie obliczonej wartości hash, co gwarantuje, że wszystkie pakiety danej sesji trafią na to samo łącze. Dzięki temu zachowana jest właściwa kolejność pakietów wymagana przez protokół TCP.

Wybór algorytmu haszującego ma kluczowe znaczenie dla równomierności rozkładu ruchu między łączami. Im więcej zmiennych wejściowych, tym lepsza dystrybucja, co w praktyce oznacza wybór między haszowaniem na podstawie adresów MAC, IP lub portów TCP.

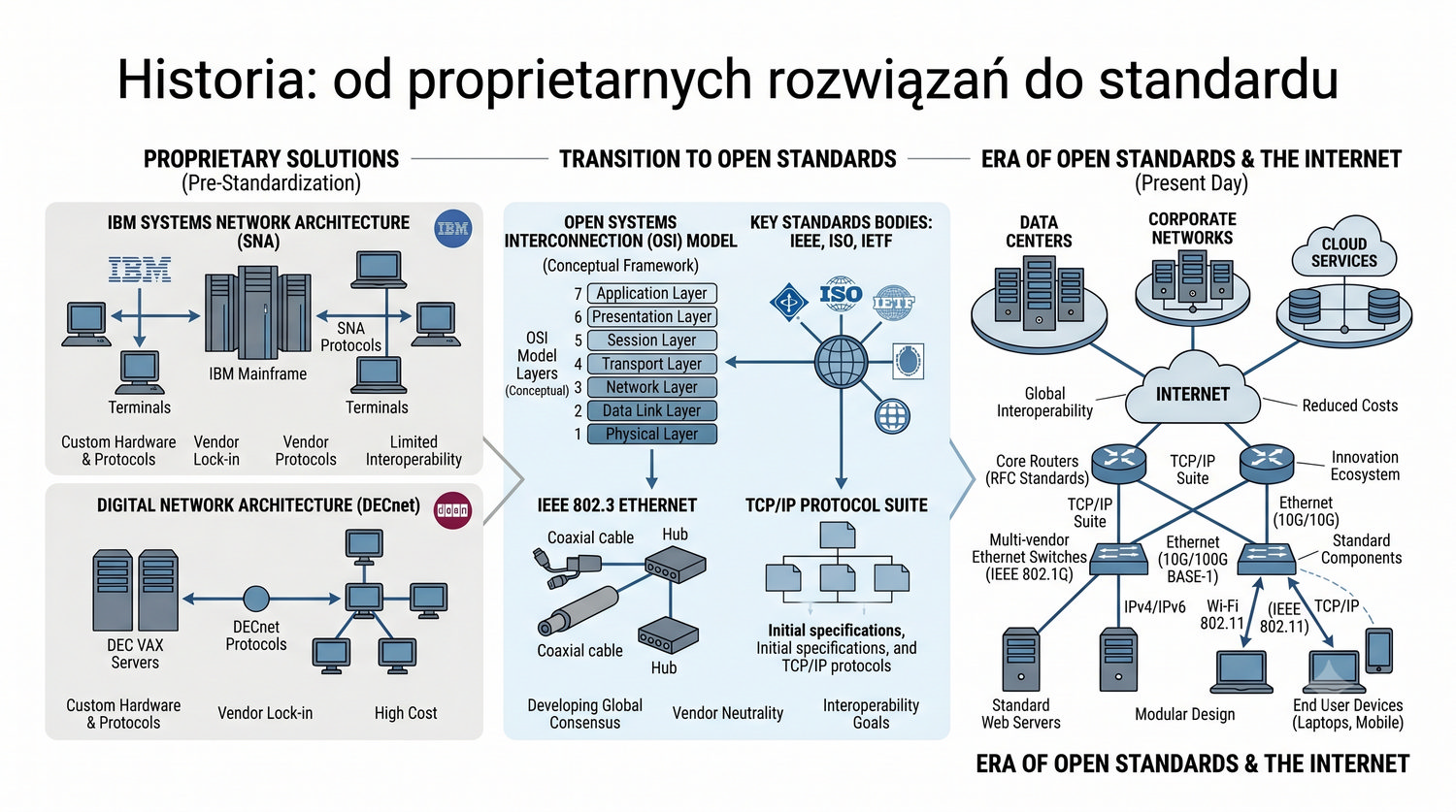

Przed ustanowieniem standardu IEEE 802.3ad w roku 2000 każdy producent sprzętu sieciowego opracowywał własne, proprietarne rozwiązania agregacji łączy. Cisco Systems wprowadziło technologię EtherChannel, która umożliwiała łączenie portów Fast Ethernet i Gigabit Ethernet w grupy robocze. Sun Microsystems oferowało rozwiązanie Sun Trunking, przeznaczone głównie dla serwerów i stacji roboczych z systemem Solaris. Każde z tych rozwiązań było niezgodne z produktami innych producentów, co utrudniało budowanie heterogenicznych sieci.

Standaryzacja agregacji łączy w ramach IEEE 802.3ad była odpowiedzią na rosnące zapotrzebowanie na interoperacyjność urządzeń sieciowych. Nowy standard definiował nie tylko sam mechanizm agregacji, ale także protokół LACP odpowiadający za automatyczną negocjację parametrów połączenia. W późniejszym okresie specyfikacja została wchłonięta przez standard IEEE 802.1AX, który obecnie stanowi podstawę implementacji LAG w urządzeniach wszystkich liczących się producentów.

Dzięki standaryzacji administratorzy sieci mogą łączyć w ramach jednego LAG przełączniki różnych producentów, o ile wszystkie one wspierają protokół LACP. To znacząco zwiększa elastyczność projektowania sieci i umożliwia unikanie uzależnienia od jednego dostawcy sprzętu.

Zrozumienie terminologii związanej z agregacją łączy jest niezbędne do poprawnej konfiguracji i diagnostyki sieci. LAG (Link Aggregation Group) to podstawowe pojęcie oznaczające grupę fizycznych portów połączonych w jeden interfejs logiczny. Termin Aggregator odnosi się do reprezentacji logicznej LAG w systemie operacyjnym przełącznika, która posiada własny adres MAC i uczestniczy w protokołach warstwy 2.

Port członkowski (member port) to pojedynczy interfejs fizyczny wchodzący w skład grupy agregacji, który może być dynamicznie dodawany lub usuwany w zależności od stanu łącza. Bundle to zestaw wszystkich portów członkowskich tworzących dany LAG, który jest traktowany przez STP jako jeden interfejs logiczny. LACP (Link Aggregation Control Protocol) to protokół zarządzający procesem negocjacji i utrzymania agregacji poprzez wymianę ramek LACPDU.

W kontekście konfiguracji urządzeń sieciowych spotyka się również takie pojęcia jak port-channel (Cisco), bonding (Linux) czy teaming (Windows). Mimo różnic terminologicznych wszystkie te mechanizmy opierają się na tym samym standardzie IEEE 802.3ad i protokole LACP.

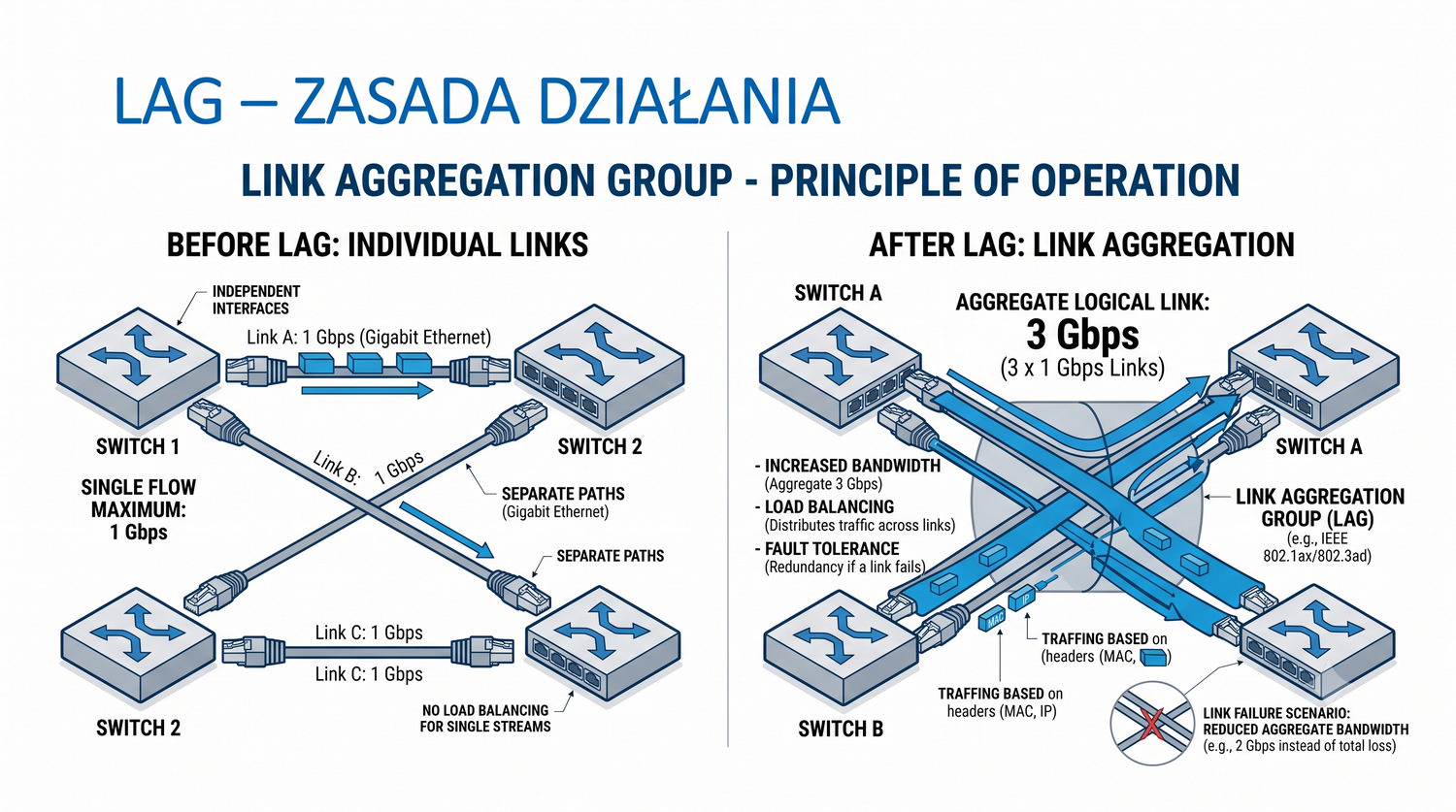

Zasada działania LAG opiera się na połączeniu kilku fizycznych portów Ethernet w jeden interfejs logiczny, który dla wyższych warstw sieci jest widziany jako pojedyncze łącze. Przełącznik przypisuje całej grupie jeden adres MAC, który jest używany dla wszystkich ramek wychodzących przez LAG, a tablica MAC adresów traktuje grupę jako jeden port. Dzięki temu proces uczenia się adresów MAC i przekazywania ramek pozostaje transparentny dla pozostałych urządzeń w sieci.

Ruch przychodzący na interfejs LAG jest rozkładany na poszczególne porty członkowskie według algorytmu haszującego, który oblicza wartość na podstawie wybranych pól ramki. Każdy port członkowski otrzymuje tylko te ramki, których hash odpowiada jego pozycji w grupie, co zapewnia deterministyczny rozkład ruchu. W przypadku dodania lub usunięcia portu z grupy algorytm haszujący jest automatycznie przeliczany dla wszystkich aktywnych strumieni.

W praktyce oznacza to, że konfiguracja LAG nie wymaga zmian w pozostałej części sieci, ponieważ dla innych urządzeń LAG jest zwykłym interfejsem sieciowym. Zarówno adresacja IP, jak i konfiguracja VLAN mogą być stosowane bezpośrednio do interfejsu logicznego LAG.

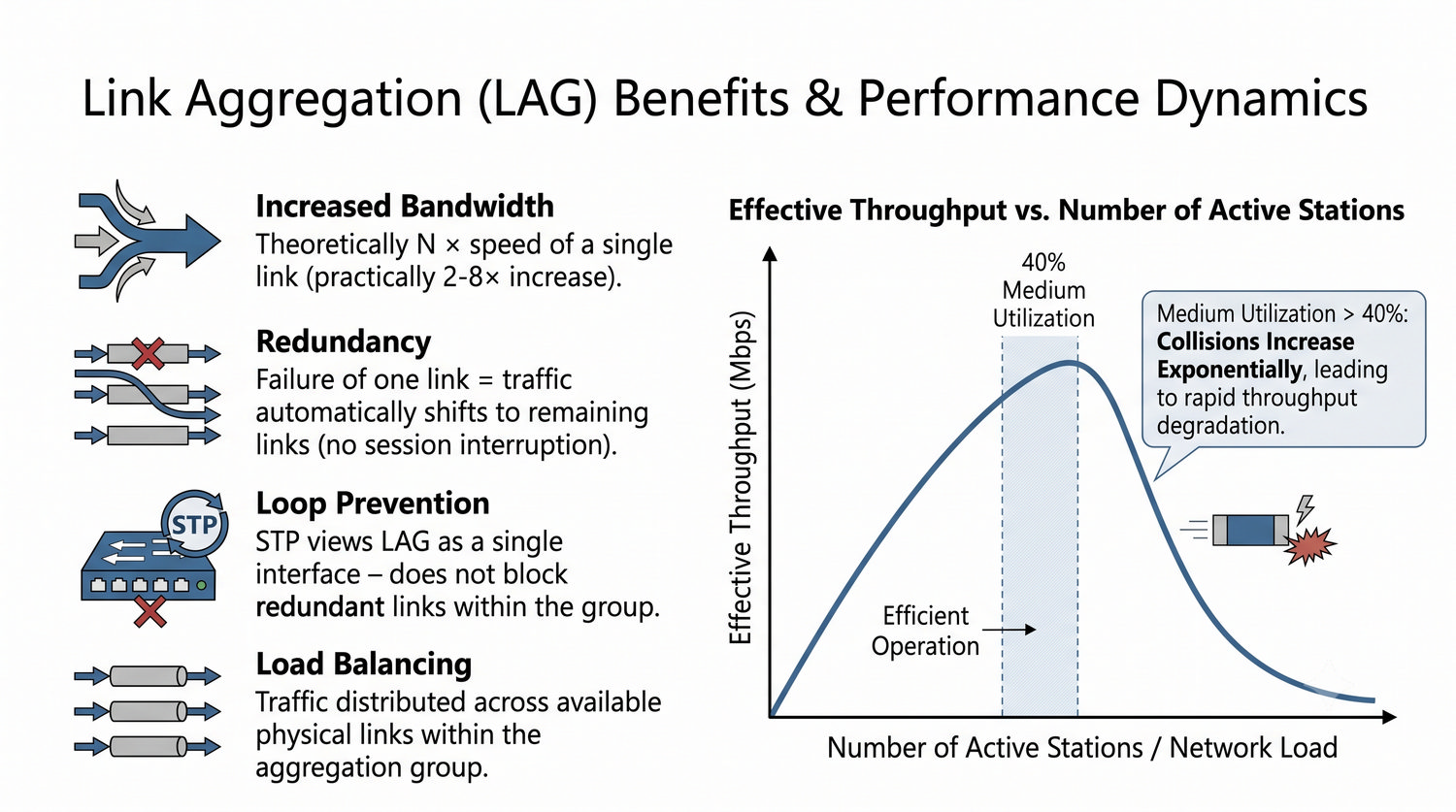

Główną korzyścią wynikającą z zastosowania agregacji łączy jest zwiększenie przepustowości, które w idealnych warunkach może osiągnąć wartość równą sumie prędkości wszystkich portów członkowskich. W praktyce uzyskana przepustowość zależy od równomierności dystrybucji ruchu, która jest determinowana wyborem algorytmu haszującego oraz liczbą aktywnych strumieni danych. Standard IEEE 802.3ad dopuszcza grupowanie od 2 do 16 portów, co przy prędkości 10 Gbps każdy daje teoretyczną przepustowość 160 Gbps.

Redundancja zapewniana przez LAG działa automatycznie i nie wymaga interwencji administratora. W przypadku awarii jednego z portów członkowskich algorytm haszujący jest dynamicznie przeliczany, a ruch jest kierowany na pozostałe sprawne łącza. Cały proces odbywa się w czasie rzędu milisekund i jest transparentny dla użytkowników oraz aplikacji sieciowych.

Dodatkową zaletą jest uproszczenie zarządzania siecią, ponieważ jeden interfejs logiczny jest łatwiejszy do monitorowania i konfiguracji niż wiele pojedynczych łączy. Narzędzia do zarządzania siecią mogą agregować statystyki ruchu dla całej grupy, co ułatwia analizę wydajności i planowanie pojemności.

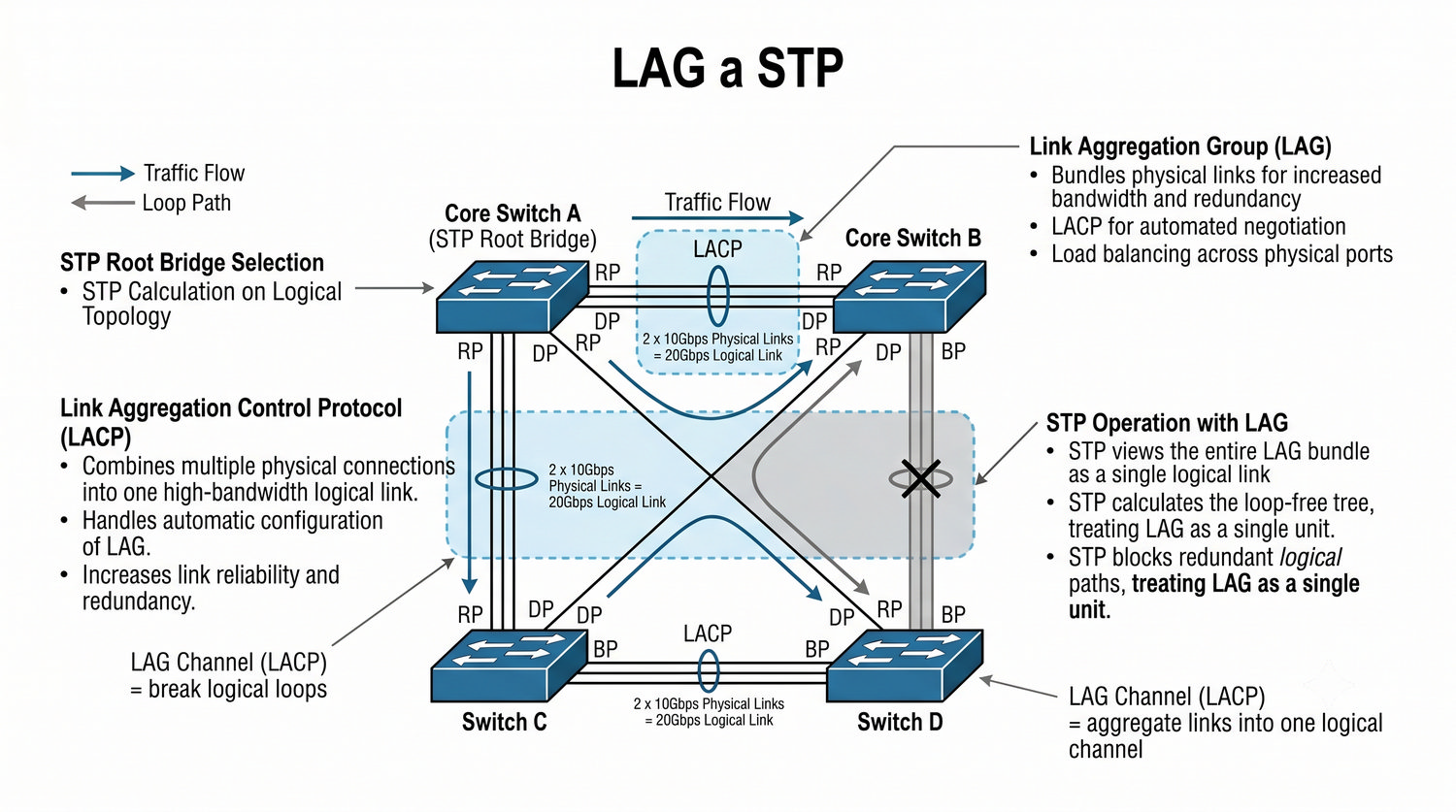

Interakcja między agregacją łączy a protokołem STP jest jednym z kluczowych aspektów działania LAG w sieciach Ethernet z redundantnymi ścieżkami. STP postrzega całą grupę LAG jako pojedynczy interfejs logiczny, co oznacza, że wewnątrz grupy nie są wysyłane ramki BPDU, a porty członkowskie nie biorą udziału w procesie wyboru portu głównego. Dzięki temu wszystkie łącza w ramach LAG pozostają aktywne niezależnie od topologii sieci.

W sytuacji gdy LAG jest częścią topologii drzewa rozpinającego, cała grupa może znajdować się w stanie forwarding lub blocking, ale decyzja ta dotyczy całego interfejsu logicznego, a nie pojedynczych portów. Oznacza to, że jeśli STP zablokuje LAG jako całość, żaden z portów członkowskich nie będzie przesyłał ruchu. W praktyce jednak LAG najczęściej znajduje się na ścieżce głównej ze względu na priorytety mostów.

W przypadku zmiany topologii sieci spowodowanej awarią innego łącza, STP przelicza drzewo rozpinające, traktując LAG jak zwykły interfejs. Nie ma konieczności przeliczania stanu poszczególnych portów członkowskich, co przyspiesza proces reconvergence i minimalizuje czas przestoju w sieci.

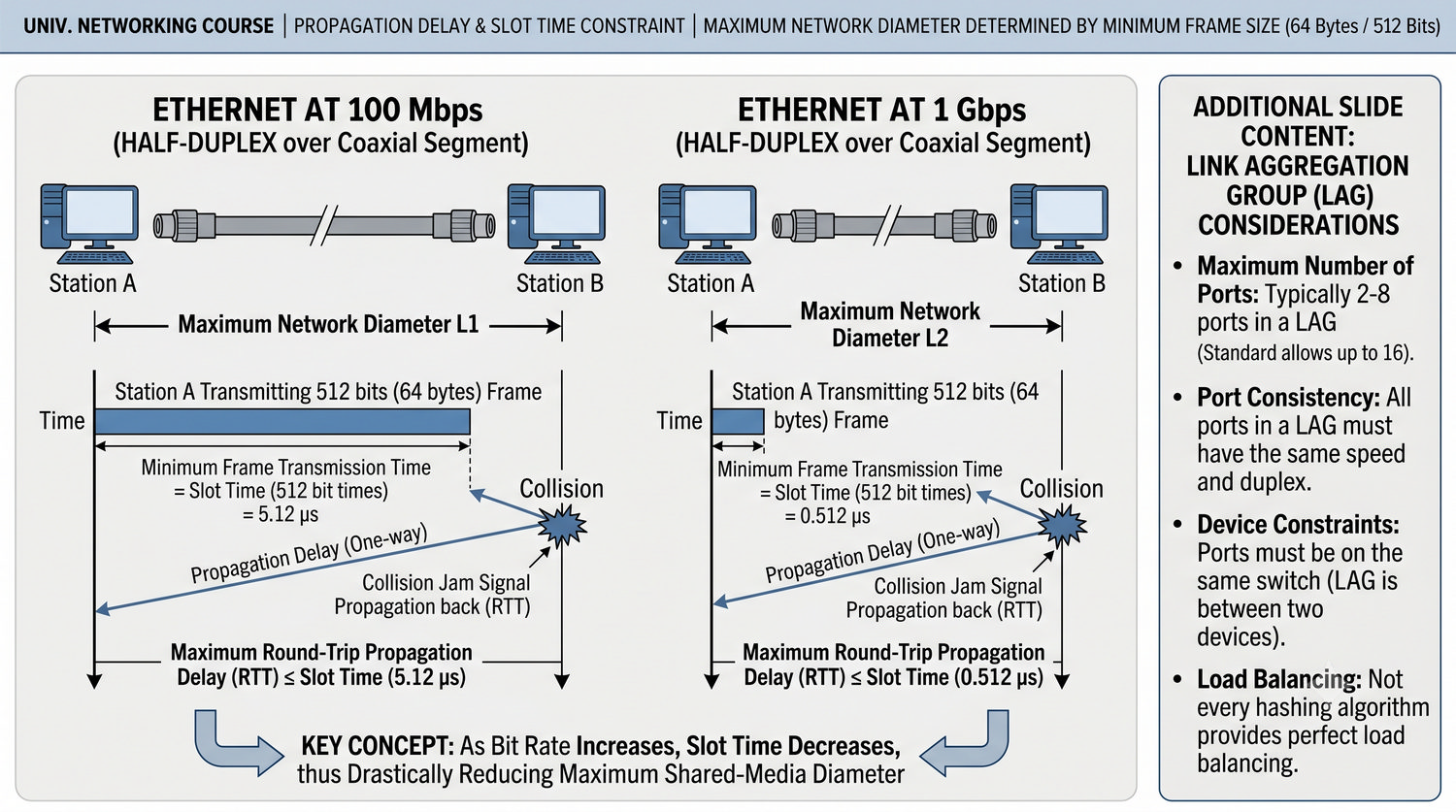

Mimo licznych zalet agregacja łączy ma również pewne ograniczenia, które należy uwzględnić podczas projektowania sieci. Podstawowym wymaganiem jest jednolitość portów członkowskich, które muszą działać z tą samą prędkością i w tym samym trybie dupleksu. Niemożliwe jest łączenie w jednej grupie portów 100 Mbps z portami 1 Gbps, ponieważ różne prędkości transmisji uniemożliwiają poprawne działanie algorytmu haszującego.

Standard IEEE 802.3ad ogranicza maksymalną liczbę portów w grupie do 16, choć w praktyce większość przełączników dostępowych obsługuje od 4 do 8 portów w jednym LAG. Wynika to z ograniczeń sprzętowych układów ASIC odpowiedzialnych za przetwarzanie ruchu oraz złożoności implementacji algorytmu haszującego. Dodatkowo wszystkie porty w grupie muszą znajdować się na tym samym przełączniku, co uniemożliwia tworzenie LAG między portami różnych urządzeń w standardowym podejściu.

Ograniczeniem jest również fakt, że nie każdy algorytm haszujący zapewnia idealne równoważenie obciążenia między portami. W przypadku małej liczby strumieni danych może dojść do sytuacji, w której jeden port jest przeciążony, a pozostałe pozostają niewykorzystane, co zmniejsza efektywność agregacji.

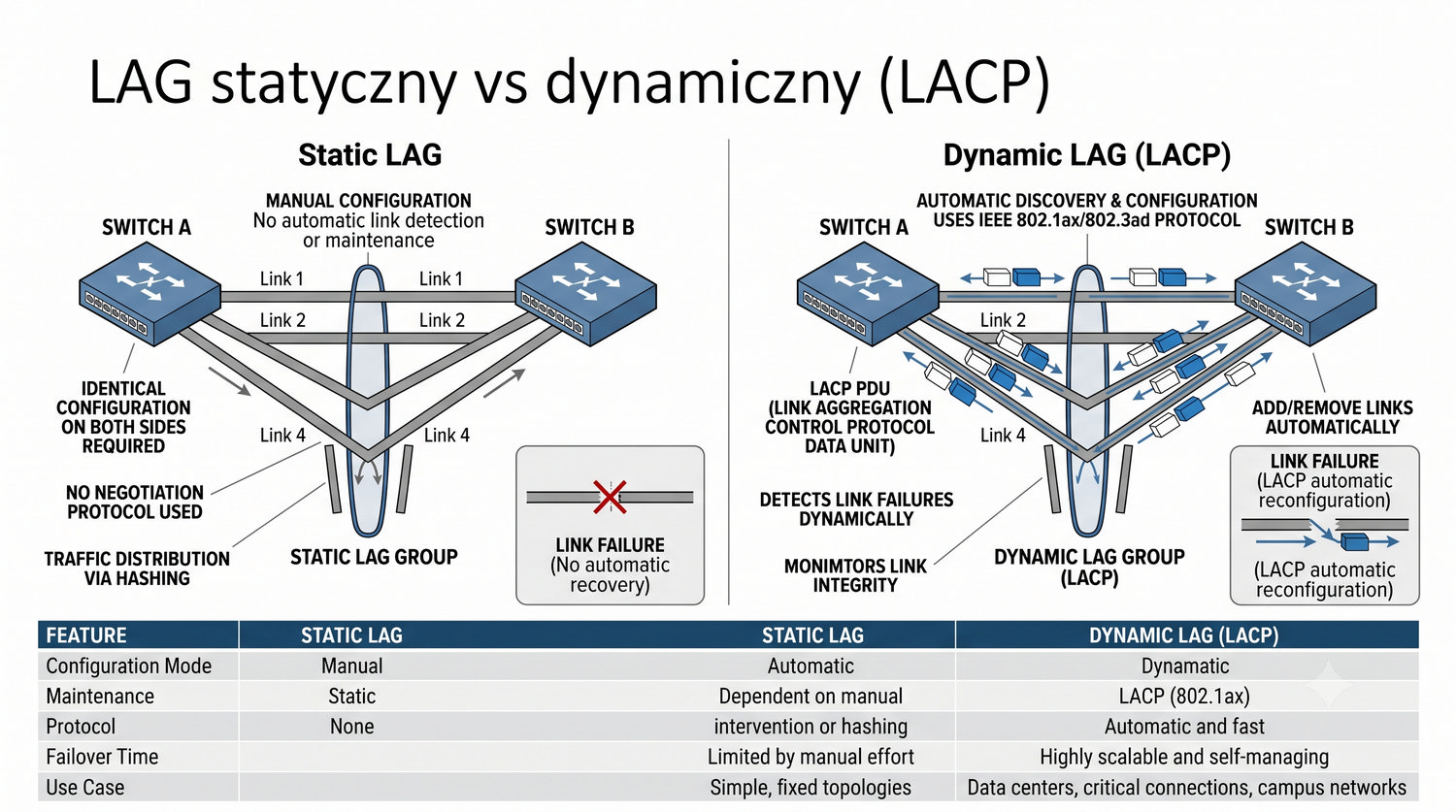

Statyczny LAG, znany również jako ręczna agregacja łączy, wymaga od administratora ręcznego skonfigurowania grupy portów po obu stronach połączenia. Rozwiązanie to jest proste w implementacji i nie wymaga obsługi protokołu LACP przez urządzenia, co może być przydatne w przypadku starszych modeli przełączników. Niestety brak mechanizmu negocjacji oznacza, że błędy konfiguracji, takie jak nieprawidłowe przypisanie portów do grupy, pozostają niewykryte i mogą prowadzić do problemów z transmisją danych.

Dynamiczny LAG z użyciem protokołu LACP automatyzuje proces tworzenia i utrzymania agregacji, eliminując ryzyko błędów konfiguracyjnych. Urządzenia wymieniają ramki LACPDU zawierające informacje o parametrach portów, priorytetach systemowych oraz kluczach administracyjnych. W przypadku wykrycia niezgodności, takiej jak różna prędkość portów czy różna konfiguracja VLAN, LACP nie utworzy grupy agregacji, informując administratora o problemie w logach systemowych.

Ze względu na zalety automatyzacji i diagnostyki zaleca się stosowanie dynamicznego LAG z protokołem LACP we wszystkich nowo projektowanych sieciach. Statyczny LAG powinien być używany tylko w ostateczności, gdy urządzenia po obu stronach połączenia nie obsługują standardu IEEE 802.3ad.

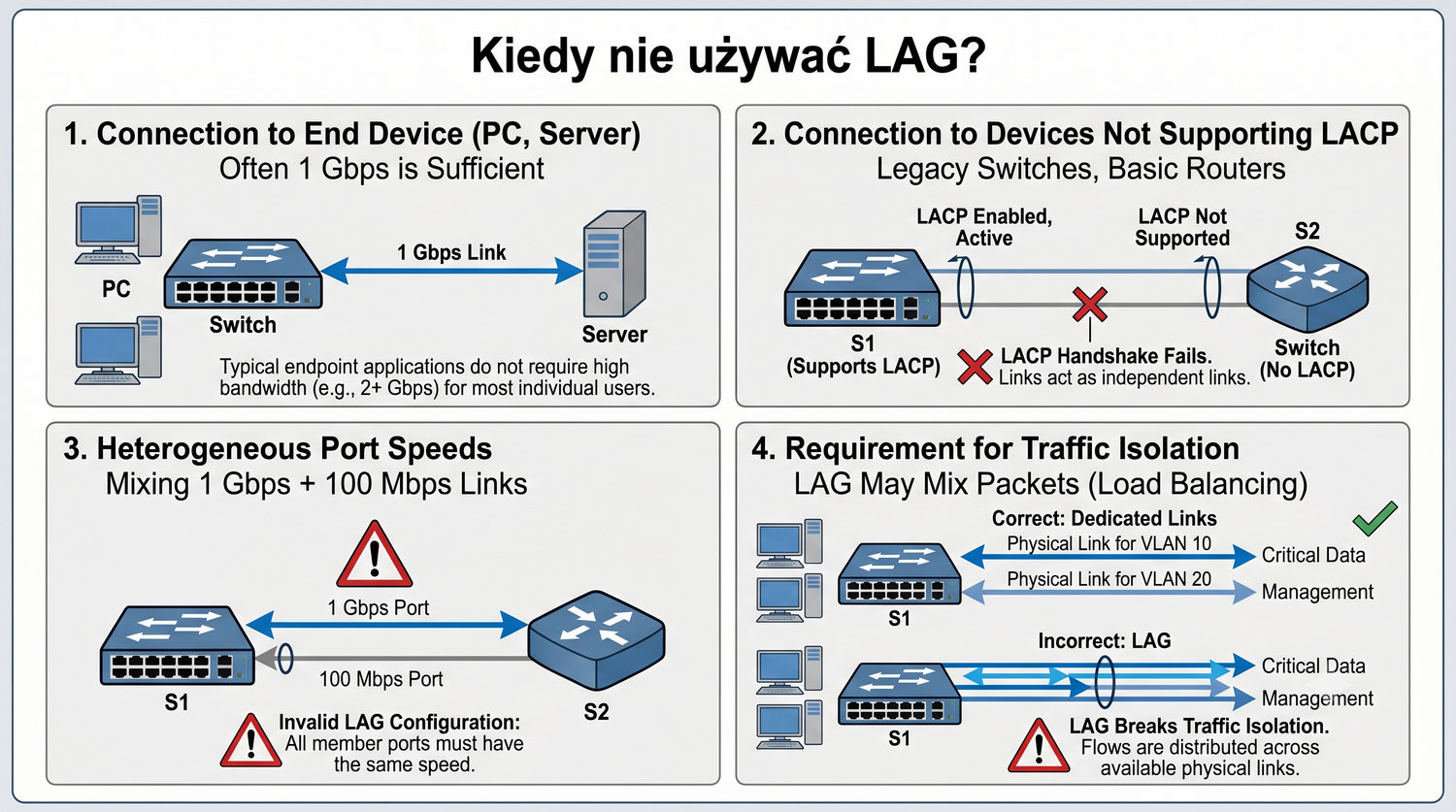

Agregacja łączy nie jest rozwiązaniem uniwersalnym i w niektórych scenariuszach jej zastosowanie może być nieuzasadnione lub wręcz szkodliwe. Połączenia z urządzeniami końcowymi, takimi jak komputery stacjonarne czy laptopy, rzadko wymagają przepustowości przekraczającej 1 Gbps, a koszt implementacji LACP w kartach sieciowych klientów nie znajduje uzasadnienia ekonomicznego. Wyjątkiem są serwery i stacje robocze przetwarzające duże ilości danych, gdzie agregacja może być korzystna.

Problematyczne może być również łączenie urządzeń różnych producentów, jeśli jeden z nich nie implementuje w pełni standardu IEEE 802.3ad. Starsze przełączniki mogą obsługiwać wyłącznie statyczny LAG lub posiadać błędną implementację LACP, co uniemożliwia poprawne nawiązanie agregacji. W takich przypadkach konieczne jest dokładne sprawdzenie kompatybilności urządzeń przed wdrożeniem LAG.

Szczególnym przypadkiem jest sytuacja, w której wymagana jest pełna izolacja ruchu między poszczególnymi łączami fizycznymi. LAG z założenia miesza pakiety różnych sesji na wszystkich portach członkowskich, co uniemożliwia separację ruchu na poziomie fizycznym. W takich sytuacjach lepszym rozwiązaniem może być zastosowanie oddzielnych interfejsów z odpowiednią konfiguracją VLAN.

Standard IEEE 802.3ad definiuje maksymalną liczbę portów w grupie agregacji na 16, jednak w praktyce większość przełączników dostępowych ogranicza tę wartość do 4 lub 8 portów. Wynika to z ograniczeń sprzętowych układów ASIC, które muszą realizować obliczenia algorytmu haszującego dla każdego portu członkowskiego. Im więcej portów w grupie, tym bardziej złożone staje się mapowanie wyników haszowania na poszczególne łącza.

W przełącznikach szkieletowych i Data Center, gdzie wymagana jest wysoka przepustowość, producenci często implementują obsługę większej liczby portów w LAG. Przykładowo osiem portów 10 Gbps daje sumaryczną przepustowość 80 Gbps, co jest wartością wystarczającą dla większości zastosowań w sieciach LAN. Należy jednak pamiętać, że zwiększenie liczby portów nie zawsze przekłada się liniowo na wzrost przepustowości ze względu na ograniczenia algorytmu haszującego.

Przy projektowaniu agregacji warto uwzględnić nie tylko maksymalną liczbę portów, ale także rzeczywiste zapotrzebowanie na przepustowość oraz charakterystykę ruchu sieciowego. W praktyce grupy 4-portowe stanowią dobry kompromis między zwiększeniem przepustowości a złożonością konfiguracji i kosztem implementacji.

Agregacja łączy może być łączona z techniką VLAN, co pozwala na tworzenie trunków o zwiększonej przepustowości między przełącznikami. W takiej konfiguracji porty członkowskie LAG są skonfigurowane jako porty trunk z obsługą wielu sieci VLAN, a ramki opuszczające interfejs są tagowane zgodnie ze standardem IEEE 802.1Q. Dzięki temu ruch z różnych VLAN może być przesyłany przez tę samą grupę agregacji, a segregacja ruchu jest zachowana na poziomie warstwy 2.

Warto zauważyć, że dystrybucja ramek na poszczególne porty członkowskie odbywa się według algorytmu haszującego, który nie uwzględnia przynależności do konkretnej sieci VLAN. Oznacza to, że ramki z różnych VLAN mogą trafiać na różne porty fizyczne w ramach LAG, a nawet ramki z tego samego VLAN mogą być rozłożone na kilka portów. Nie ma możliwości przypisania konkretnego VLAN do konkretnego portu członkowskiego w ramach grupy agregacji.

Konfiguracja LAG z obsługą wielu VLAN jest standardowym rozwiązaniem w sieciach korporacyjnych, gdzie przełączniki dystrybucyjne muszą obsługiwać ruch z wielu sieci VLAN jednocześnie. Połączenie agregacji z trunkingiem pozwala na efektywne wykorzystanie dostępnych zasobów sieciowych przy zachowaniu izolacji ruchu na poziomie warstwy 2.

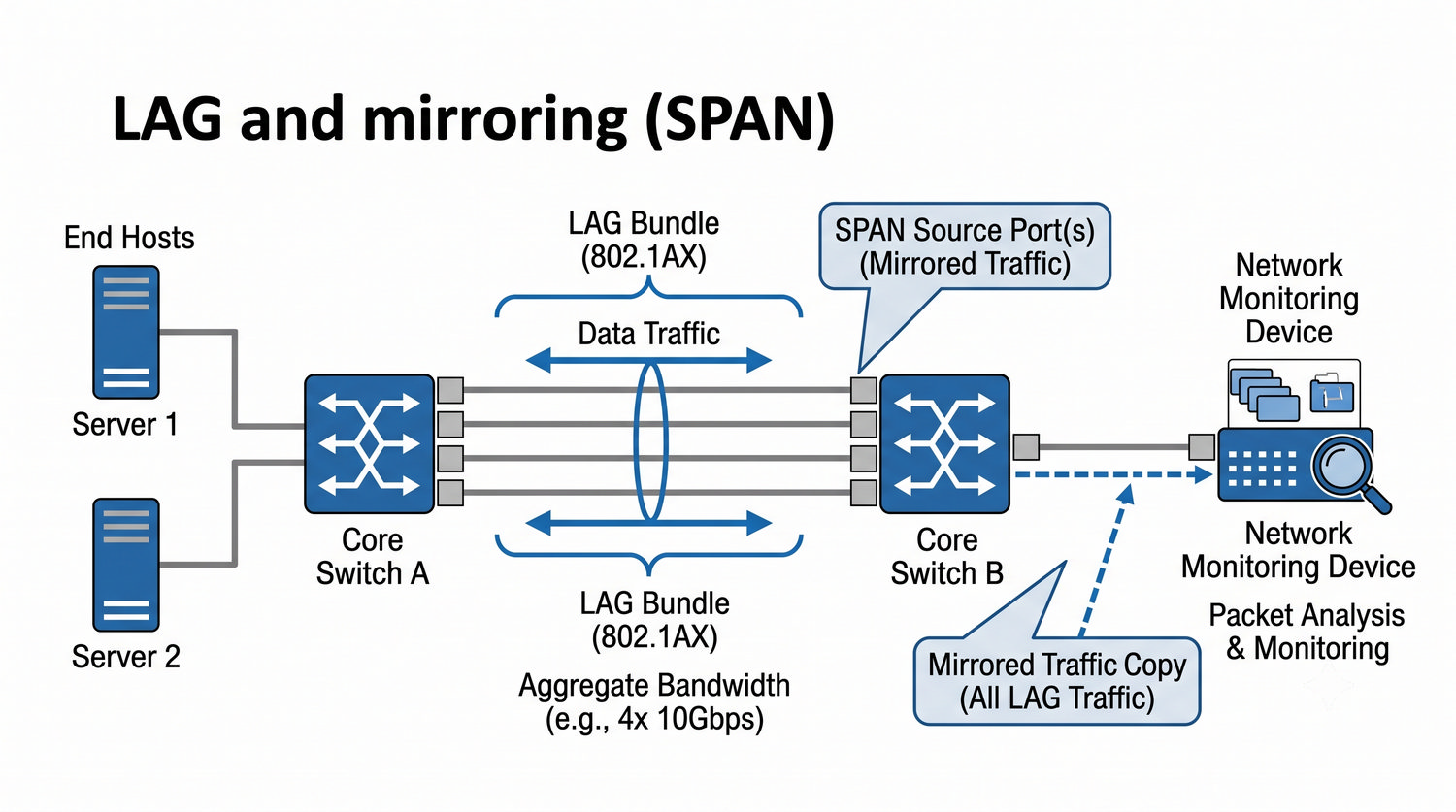

Monitorowanie ruchu sieciowego za pomocą mechanizmu SPAN (Switch Port Analyzer) w środowisku z agregacją łączy wymaga szczególnej uwagi podczas konfiguracji. Port monitorujący (destination port) nie może być członkiem LAG, ponieważ służy wyłącznie do odbierania kopii ruchu i nie powinien uczestniczyć w transmisji danych. Źródłem monitorowania może być natomiast cały interfejs LAG lub poszczególne porty członkowskie, w zależności od potrzeb diagnostycznych.

Konfiguracja mirroringu całego LAG jako źródła pozwala na przechwycenie całego ruchu przesyłanego przez grupę agregacji, co jest szczególnie przydatne podczas analizy wydajności i wykrywania problemów sieciowych. Większość nowoczesnych przełączników obsługuje tę funkcję, umożliwiając podgląd ruchu z wszystkich portów członkowskich jednocześnie. Należy jednak pamiętać, że mirroring całego LAG może generować znaczną ilość danych na porcie monitorującym, szczególnie przy dużych prędkościach transmisji.

W przypadku konieczności monitorowania tylko wybranego portu członkowskiego można skonfigurować mirroring pojedynczego interfejsu fizycznego, jednak należy pamiętać, że będzie to tylko część ruchu LAG. Taka konfiguracja może być przydatna podczas diagnostyki konkretnego łącza, ale nie daje pełnego obrazu ruchu w grupie agregacji.

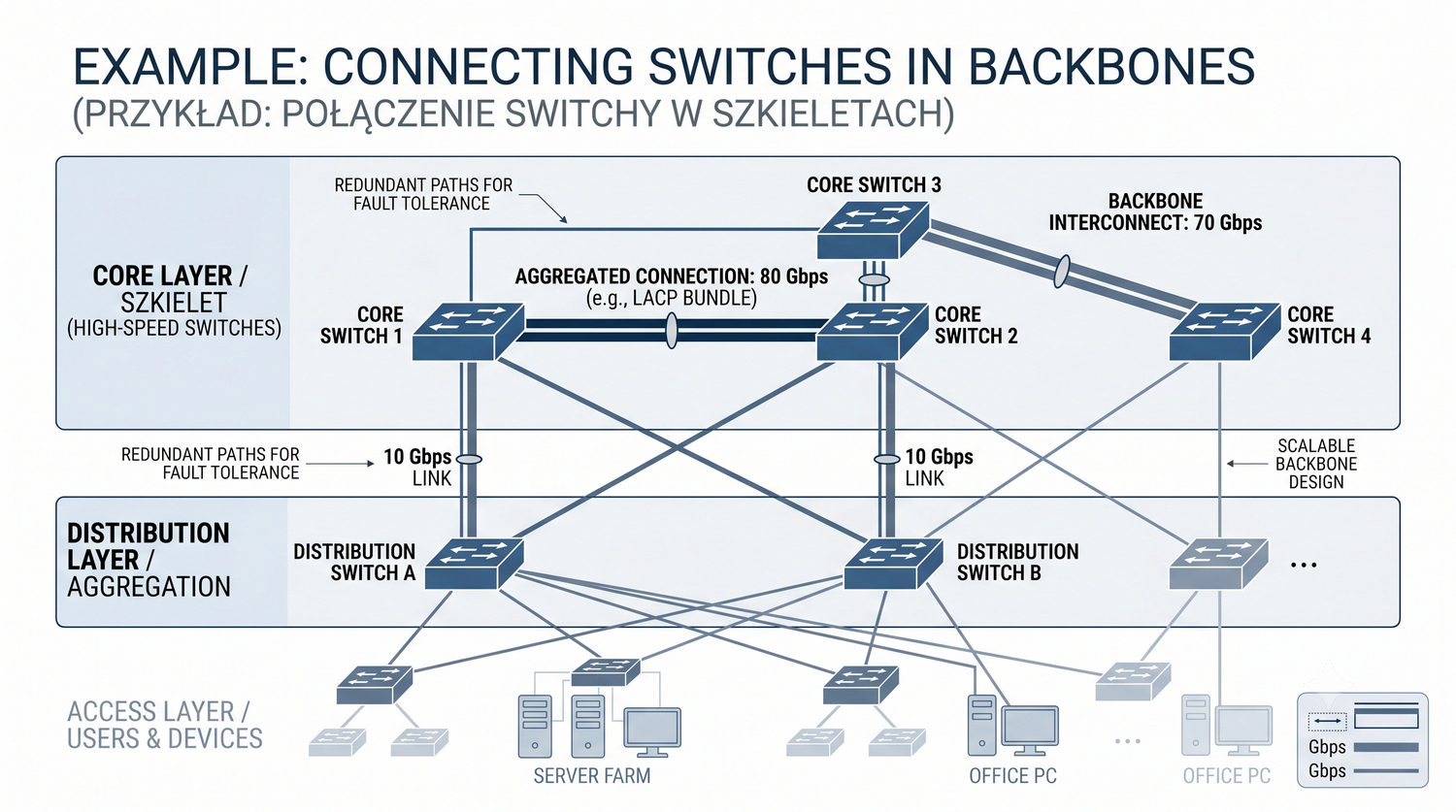

Połączenie przełączników szkieletowych za pomocą agregacji łączy jest standardową praktyką w projektowaniu nowoczesnych sieci LAN. W przykładowym scenariuszu dwa przełączniki core z 48 portami 10 Gbps każdy są połączone za pomocą LAG składającego się z ośmiu kabli. Taka konfiguracja zapewnia przepustowość 80 Gbps między urządzeniami, co jest w pełni wystarczające dla większości zastosowań w sieciach korporacyjnych i Data Center.

Zastosowanie LACP w tym scenariuszu umożliwia automatyczne wykrywanie i odtwarzanie po awarii dowolnego z ośmiu łączy. W przypadku uszkodzenia jednego kabla pozostałe siedem łączy kontynuuje transmisję z przepustowością 70 Gbps, a proces przełączenia jest całkowicie transparentny dla użytkowników. Protokół LACP monitoruje stan każdego portu członkowskiego, a w przypadku wykrycia awarii automatycznie usuwa uszkodzone łącze z grupy i przelicza algorytm haszujący.

Dodatkowym atutem tego rozwiązania jest fakt, że STP postrzega cały LAG jako jeden interfejs logiczny, co eliminuje ryzyko zablokowania któregokolwiek z ośmiu łączy. Taka topologia jest często stosowana w sieciach szkieletowych uczelni, korporacji oraz dostawców usług internetowych.

Blok poświęcony podstawom agregacji łączy wprowadził kluczowe koncepcje związane z techniką LAG, która pozwala na łączenie wielu fizycznych portów w jeden interfejs logiczny. Głównymi korzyściami wynikającymi z zastosowania tego mechanizmu są zwiększenie przepustowości, redundancja oraz eliminacja pętli bez konieczności blokowania nadmiarowych łączy przez STP. Standard IEEE 802.3ad definiuje zarówno ramy prawne agregacji, jak i protokół LACP odpowiedzialny za automatyczną negocjację.

Ograniczenia techniczne, takie jak wymóg jednolitej prędkości portów czy maksymalna liczba portów w grupie, należy uwzględniać podczas projektowania sieci. Wybór między statycznym a dynamicznym LAG powinien być podyktowany przede wszystkim obsługą protokołu LACP przez urządzenia, ponieważ dynamiczna agregacja oferuje znaczące zalety w zakresie diagnostyki i automatyzacji. Praktyczne zastosowania LAG obejmują zarówno połączenia między przełącznikami, jak i interfejsy serwerowe wymagające wysokiej przepustowości.

Podstawowa wiedza z zakresu agregacji łączy stanowi fundament do zrozumienia bardziej zaawansowanych mechanizmów sieciowych, takich jak MLAG czy technologie równoważenia obciążenia w Data Center. Umiejętność poprawnej konfiguracji LAG jest niezbędna w codziennej pracy administratora sieci.

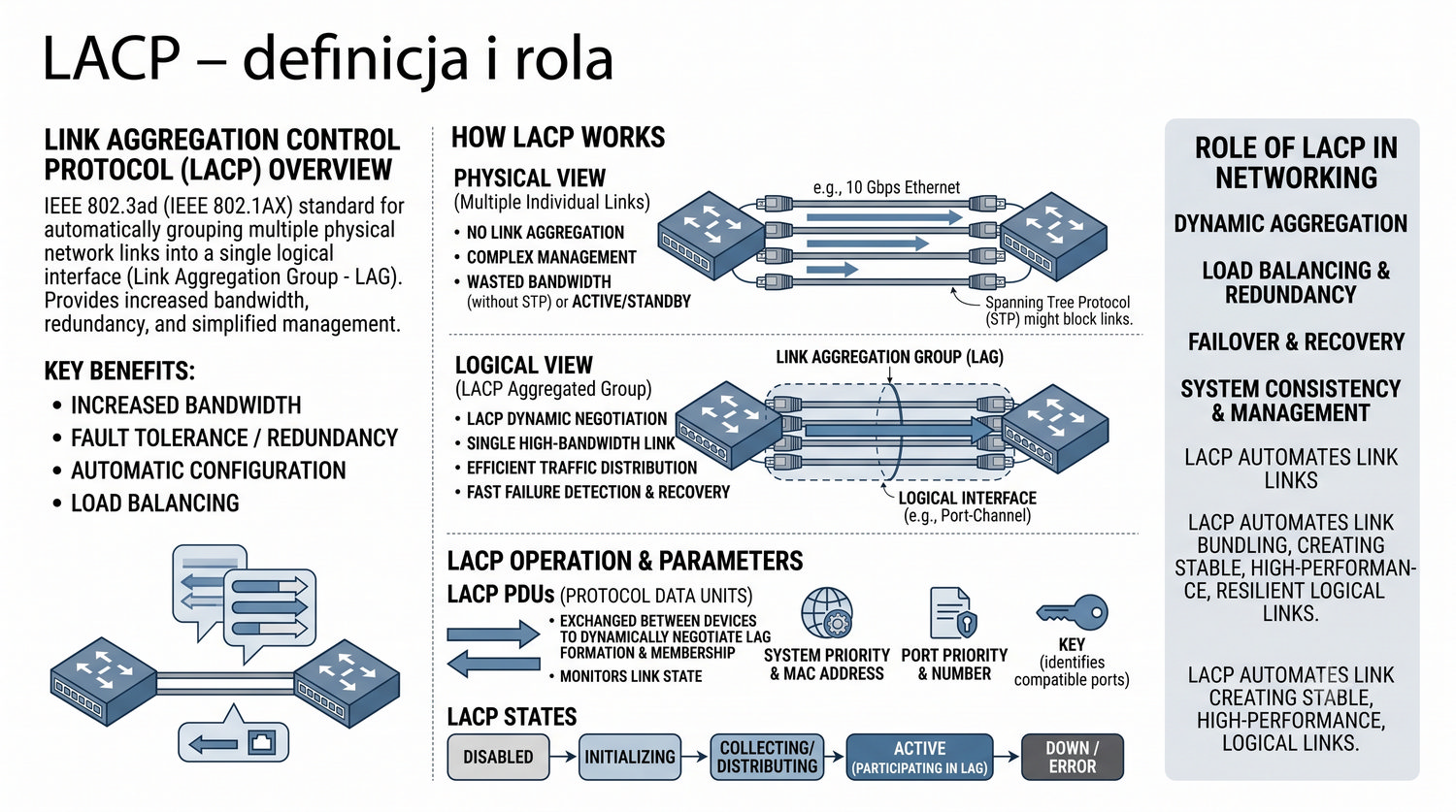

Protokół LACP (Link Aggregation Control Protocol) stanowi kluczowy element standardu IEEE 802.3ad, odpowiadający za automatyczne tworzenie, utrzymanie i likwidację grup agregacji łączy. Działa on w warstwie 2 modelu OSI, wykorzystując do komunikacji dedykowane ramki LACPDU o EtherType 0x8809. Głównym zadaniem protokołu jest negocjacja parametrów agregacji między sąsiednimi urządzeniami oraz monitorowanie stanu połączenia poprzez mechanizm heartbeat.

Ramki LACPDU są wysyłane okresowo z częstotliwością 1 sekundy w trybie fast rate lub 30 sekund w trybie slow rate. Każda ramka zawiera szczegółowe informacje o nadawcy, w tym priorytet systemowy, adres MAC, priorytet portu, numer portu oraz klucz administracyjny identyfikujący grupę LAG. Odbiorca porównuje otrzymane parametry z własną konfiguracją i w przypadku zgodności dodaje port do grupy agregacji.

LACP pełni również funkcję detekcji awarii łącza, wykorzystując mechanizm timeout. Jeśli w ciągu trzech interwałów heartbeat nie zostanie odebrana ramka LACPDU od partnera, port jest uznawany za nieaktywny i automatycznie usuwany z grupy. Po przywróceniu łącza protokół ponownie negocjuje dodanie portu do LAG bez konieczności interwencji administratora.

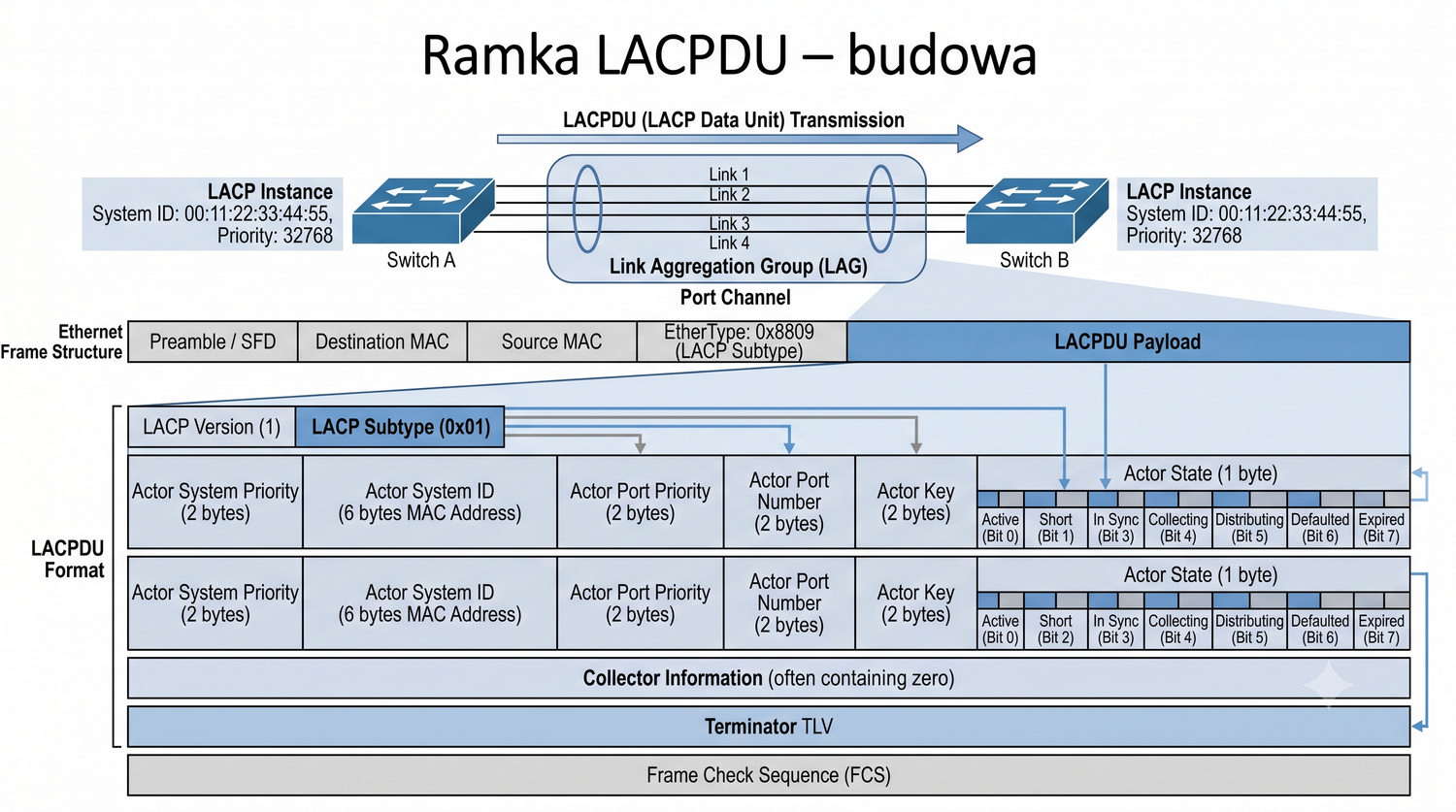

Ramka LACPDU (LACP Data Unit) jest specyficznym typem ramki Ethernet wykorzystywanym przez protokół LACP do komunikacji między urządzeniami sieciowymi. Jej nagłówek zawiera pole EtherType o wartości 0x8809, które identyfikuje ramkę jako należącą do protokołów Slow Protocols, w tym LACP. Podtyp ramki 0x01 oznacza standardową ramkę LACP, podczas gdy podtyp 0x02 jest zarezerwowany dla protokołu Marker używanego do synchronizacji stanu agregacji.

Struktura ramki LACPDU opiera się na formacie TLV (Type-Length-Value), który umożliwia elastyczne rozszerzanie protokołu o dodatkowe funkcje. Sekcja Actor Information zawiera parametry urządzenia nadawczego, w tym priorytet systemowy, adres MAC systemu, priorytet portu, numer portu oraz klucz administracyjny. Sekcja Partner Information stanowi echo parametrów drugiej strony, co umożliwia weryfikację spójności konfiguracji.

Dodatkowe sekcje Collector Information i Terminator dostarczają informacji o maksymalnym opóźnieniu zbierania ramek oraz oznaczają koniec struktury TLV. Całość ramki LACPDU ma długość 128 bajtów i jest przesyłana jako ramka multicast na adres 01-80-C2-00-00-02, który jest zarezerwowany dla protokołów IEEE 802.3.

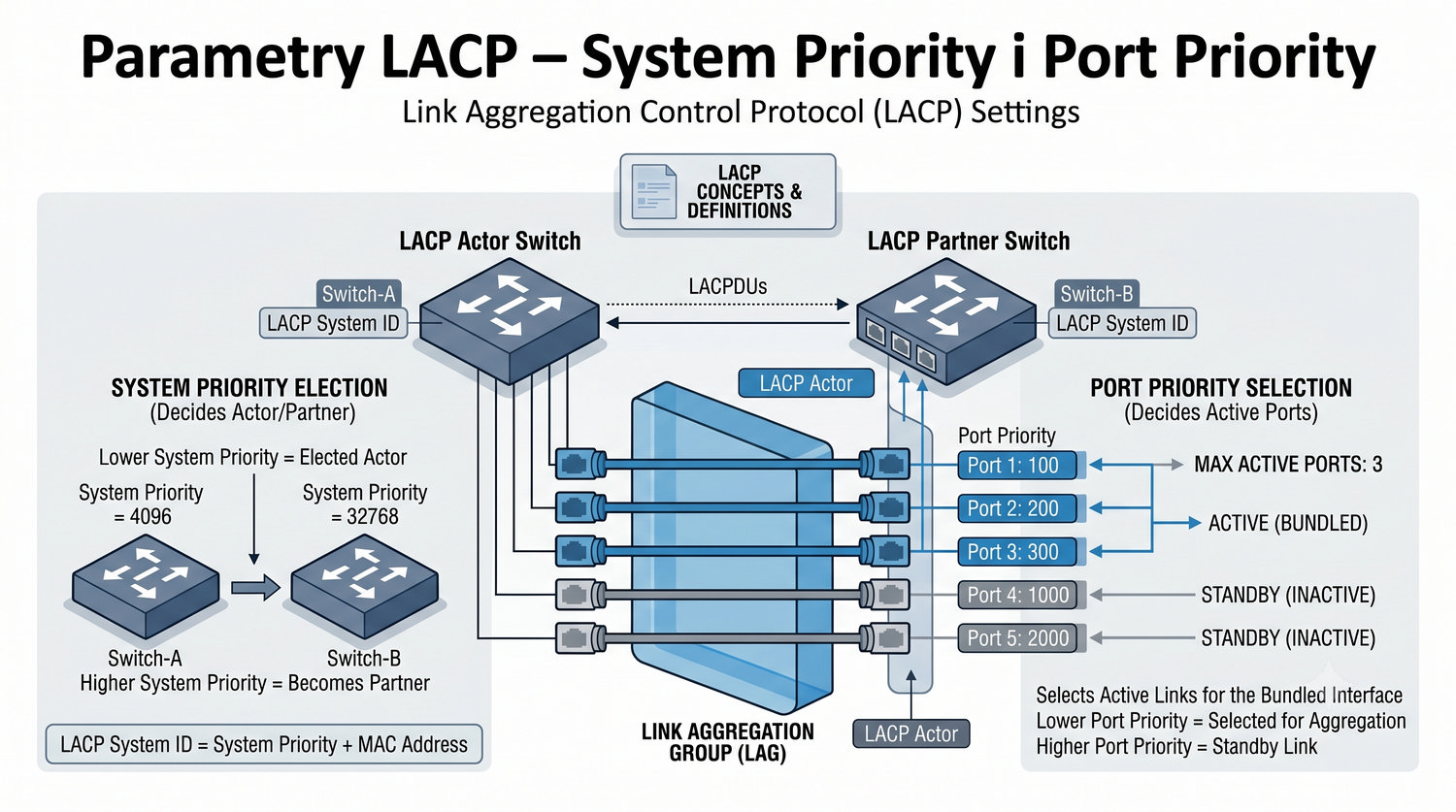

Parametr System Priority określa priorytet urządzenia w procesie negocjacji LACP i może przyjmować wartości od 0 do 65535, gdzie niższa wartość oznacza wyższy priorytet. Domyślna wartość wynosi 32768 i jest równa dla większości urządzeń sieciowych, co zapewnia sprawiedliwy wybór strony aktywnej. W przypadku gdy oba urządzenia mają ten sam priorytet systemowy, decydującym kryterium staje się adres MAC, a niższy adres MAC wygrywa negocjację.

Port Priority działa podobnie na poziomie pojedynczego interfejsu, umożliwiając administratorowi wskazanie, które porty powinny być preferowane podczas tworzenia LAG. Wartość domyślna wynosi również 32768, a niższa wartość oznacza wyższy priorytet portu. W sytuacji gdy liczba portów przekracza maksymalną dozwoloną liczbę w grupie, porty z niższym priorytetem są odrzucane podczas negocjacji.

Klucz administracyjny (Administrative Key) to wartość identyfikująca grupę LAG w ramach jednego przełącznika. Porty z tym samym kluczem administracyjnym są kandydatami do utworzenia wspólnej grupy agregacji. Kombinacja priorytetu systemowego, adresu MAC oraz klucza administracyjnego tworzy unikalny identyfikator LAG ID, który pozwala na współistnienie wielu grup agregacji na jednym urządzeniu.

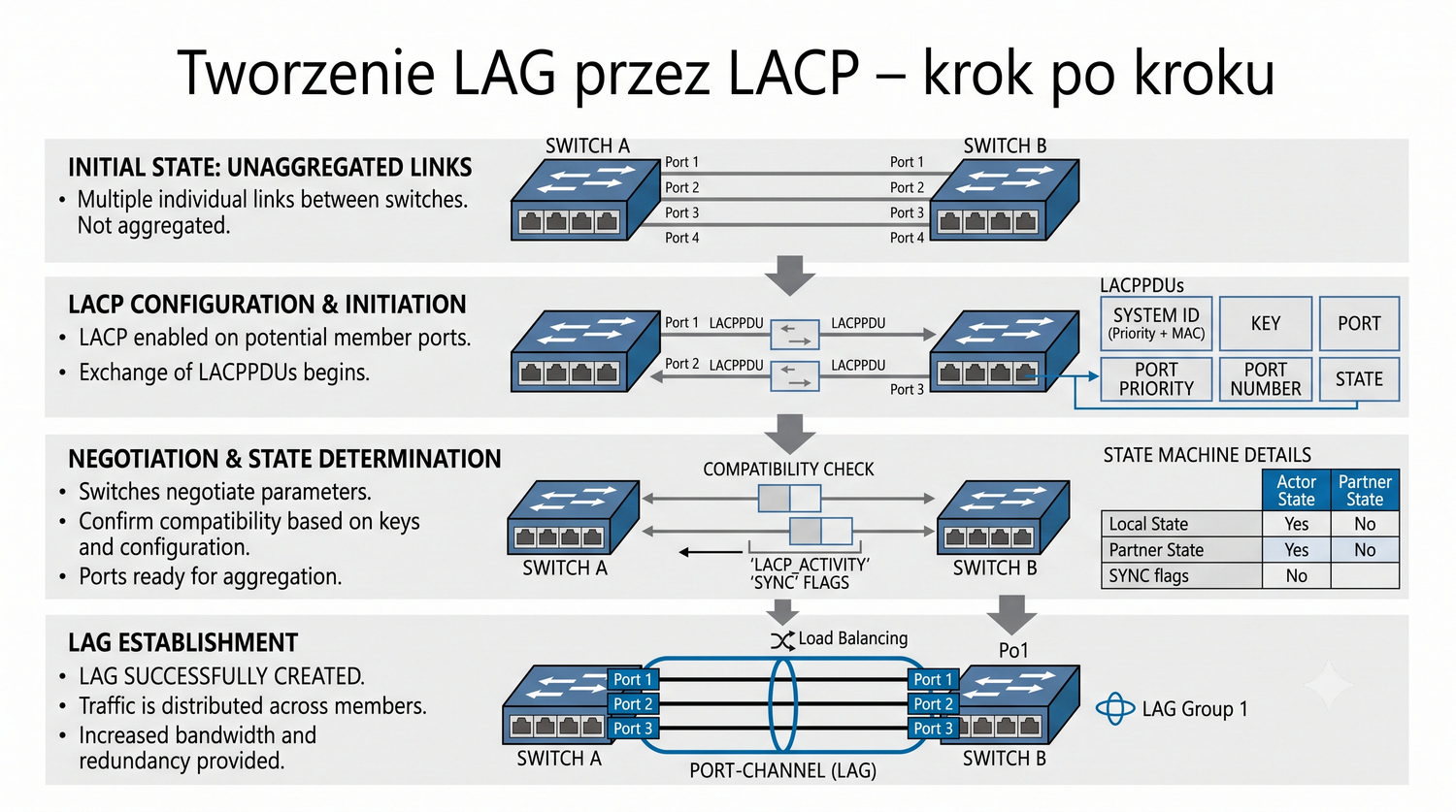

Proces tworzenia LAG przez protokół LACP rozpoczyna się od skonfigurowania portów po obu stronach połączenia w trybie active lub passive. W trybie active port samodzielnie inicjuje wysyłanie ramek LACPDU, podczas gdy w trybie passive oczekuje na ramki od partnera. Po wysłaniu pierwszych ramek LACPDU urządzenia porównują swoje parametry konfiguracyjne, w tym priorytety systemowe, prędkości portów oraz klucze administracyjne.

Jeśli parametry są zgodne, porty są łączone w grupę agregacji, a każdemu portowi członkowskiemu przypisywany jest ten sam identyfikator Aggregator ID. W przypadku wystąpienia niezgodności, na przykład różnej prędkości portów, LACP nie tworzy grupy i rejestruje błąd w logach systemowych. Po pomyślnym utworzeniu LAG wszystkie porty członkowskie przechodzą w stan dystrybucji i mogą przesyłać ruch danych.

Po ustanowieniu połączenia LACP kontynuuje monitorowanie stanu portów poprzez okresowe wysyłanie ramek heartbeat. W przypadku wykrycia awarii łącza lub utraty ramek LACPDU przez określony czas, port jest automatycznie usuwany z grupy, a algorytm haszujący jest dynamicznie przeliczany. Po przywróceniu łącza proces negocjacji rozpoczyna się od nowa.

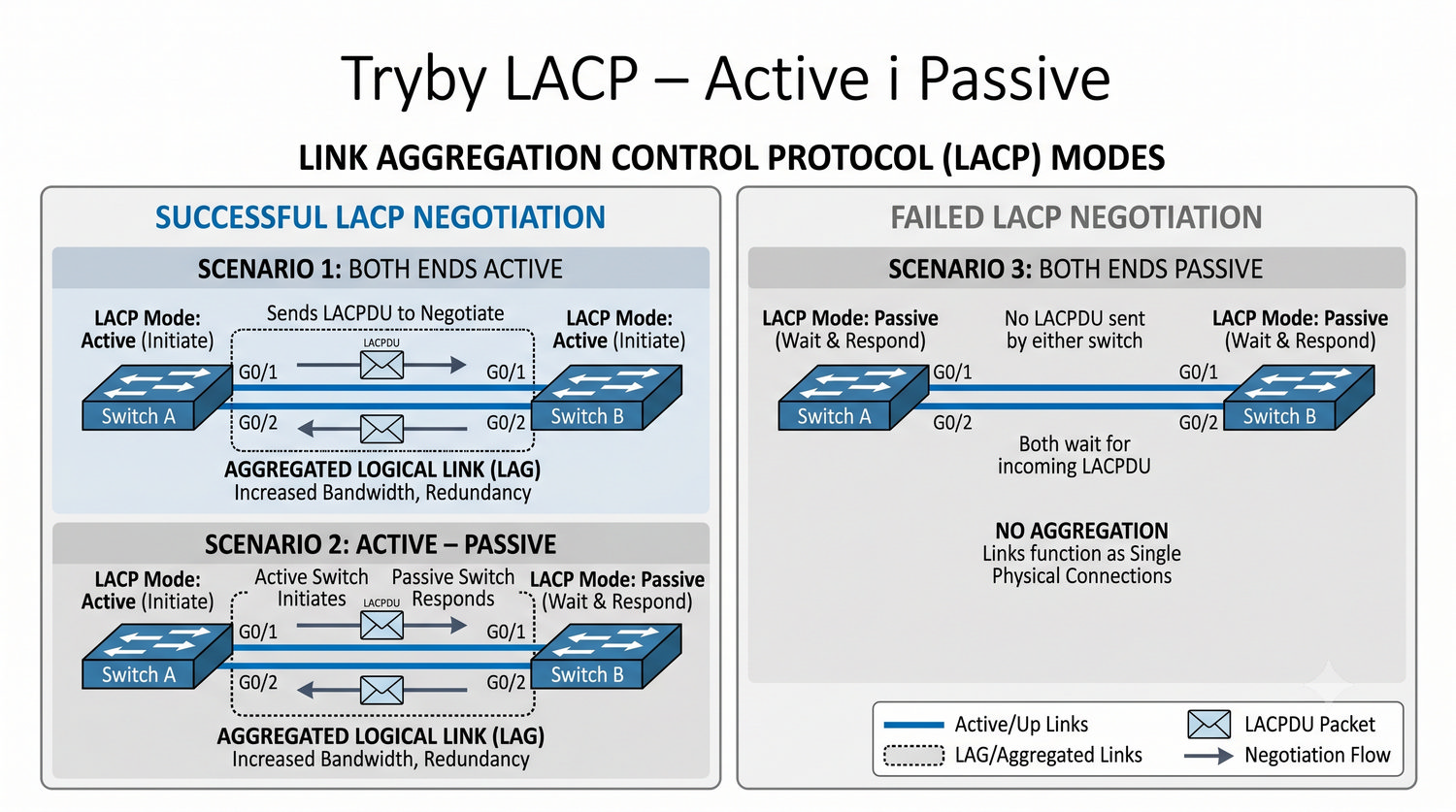

Tryb Active w protokole LACP oznacza, że port aktywnie inicjuje proces negocjacji poprzez wysyłanie ramek LACPDU bez oczekiwania na sygnał od partnera. Jest to zalecany tryb konfiguracji dla wszystkich portów, które mają uczestniczyć w agregacji, ponieważ gwarantuje szybkie nawiązanie połączenia niezależnie od konfiguracji drugiej strony. Przełączniki z włączonym trybem Active wysyłają ramki LACPDU natychmiast po podniesieniu łącza fizycznego.

Tryb Passive jest bardziej zachowawczy i polega na oczekiwaniu na ramki LACPDU od partnera przed rozpoczęciem negocjacji. Port w trybie Passive odpowiada na odebrane ramki, ale sam nie inicjuje procesu tworzenia LAG. Jeśli oba urządzenia są skonfigurowane w trybie Passive, agregacja nie zostanie utworzona, ponieważ żadna ze stron nie rozpocznie wysyłania ramek LACPDU. Taka konfiguracja jest błędna i należy jej unikać.

W praktyce zaleca się konfigurowanie wszystkich portów uczestniczących w LACP w trybie Active, co zapewnia najszybsze wykrywanie partnera i nawiązywanie agregacji. Wyjątkiem mogą być sytuacje, w których jedna strona połączenia ma ściśle określone wymagania dotyczące trybu pracy, na przykład w środowiskach z urządzeniami różnych producentów.

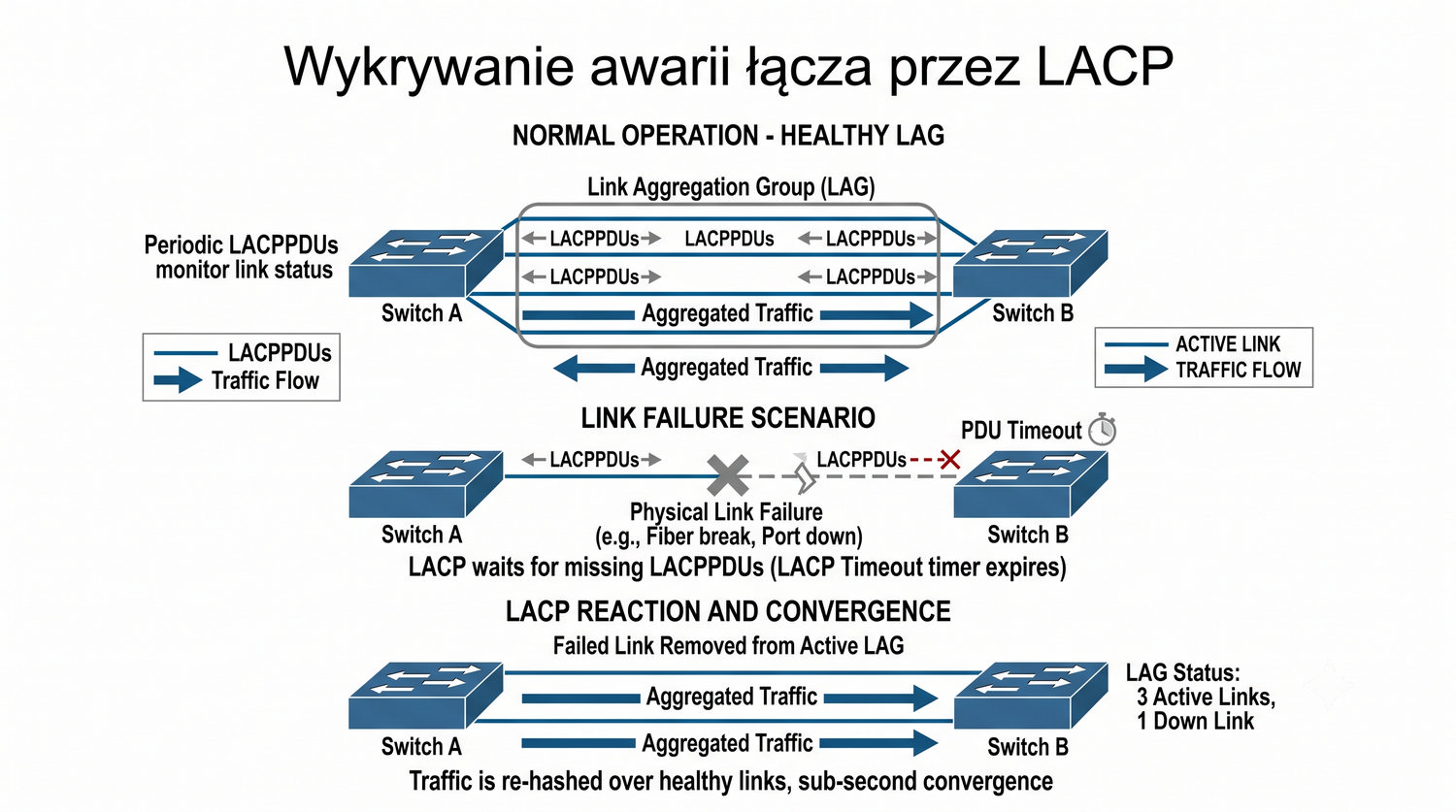

Mechanizm wykrywania awarii w protokole LACP opiera się na okresowej wymianie ramek LACPDU między urządzeniami, które służą jako sygnał żywotności połączenia. W trybie fast rate ramki są wysyłane co 1 sekundę, co pozwala na wykrycie awarii w czasie około 3 sekund przy zastosowaniu domyślnego mnożnika 3. Tryb slow rate z interwałem 30 sekund wydłuża czas detekcji do 90 sekund, co może być akceptowalne w mniej krytycznych aplikacjach.

W momencie gdy port nie otrzyma trzech kolejnych ramek LACPDU od partnera, LACP uznaje łącze za uszkodzone i automatycznie usuwa port z grupy agregacji. Ruch, który był wcześniej kierowany na to łącze, jest przekierowywany na pozostałe aktywne porty członkowskie zgodnie z przeliczonym algorytmem haszującym. Cały proces odbywa się automatycznie bez konieczności interwencji administratora i jest transparentny dla użytkowników sieci.

Po przywróceniu fizycznego połączenia LACP automatycznie rozpoczyna proces renegocjacji, wysyłając ramki LACPDU na odblokowanym porcie. Jeśli parametry są zgodne, port jest ponownie dodawany do grupy LAG, a algorytm haszujący jest aktualizowany. Czas pełnego odtworzenia agregacji zależy od konfiguracji interwału heartbeat i wynosi od 1 do 3 sekund dla trybu fast rate.

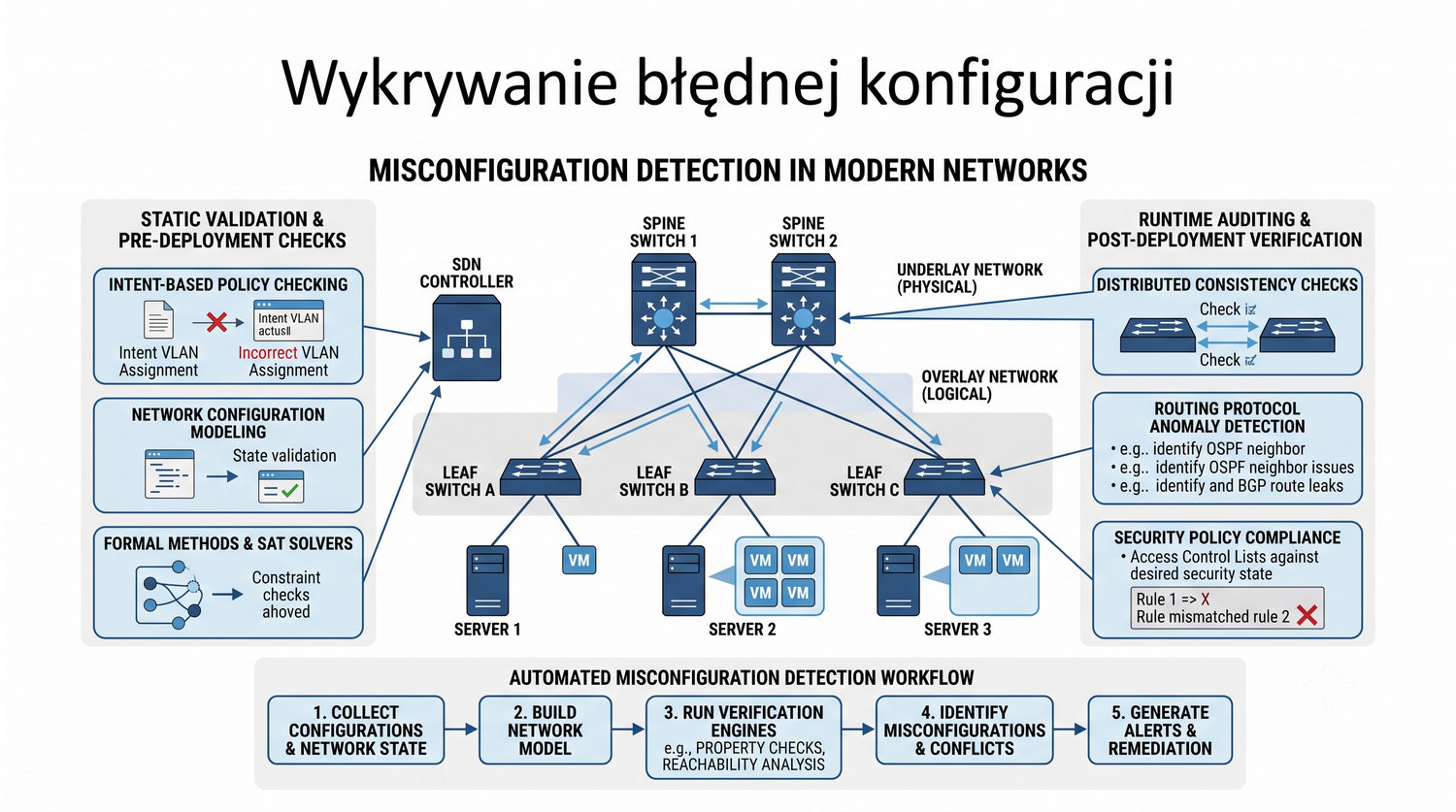

Protokół LACP zapewnia zaawansowane mechanizmy wykrywania błędów konfiguracji, które chronią sieć przed nieprawidłowym działaniem agregacji. Podstawowym sprawdzeniem jest weryfikacja zgodności prędkości portów po obu stronach połączenia, ponieważ standard IEEE 802.3ad wymaga jednolitej prędkości wszystkich portów w grupie. Dodatkowo LACP weryfikuje zgodność trybu dupleksu oraz konfiguracji VLAN na portach członkowskich.

W przypadku wykrycia niezgodności LACP nie tworzy grupy agregacji, a porty pozostają w trybie indywidualnym lub są wyłączane z transmisji danych. Administrator otrzymuje informację o błędzie w logach systemowych przełącznika, co umożliwia szybką identyfikację i naprawę problemu. Jest to znacząca zaleta w porównaniu do statycznego LAG, gdzie błędy konfiguracji mogą pozostać niezauważone i prowadzić do nieprzewidywalnego zachowania sieci.

Typowe błędy wykrywane przez LACP obejmują próbę agregacji portów z różnymi prędkościami, niezgodną konfigurację trybu dupleksu oraz różne ustawienia VLAN na portach członkowskich. Dzięki automatycznej detekcji tych problemów LACP znacząco ułatwia proces konfiguracji i utrzymania sieci, minimalizując ryzyko błędów ludzkich.

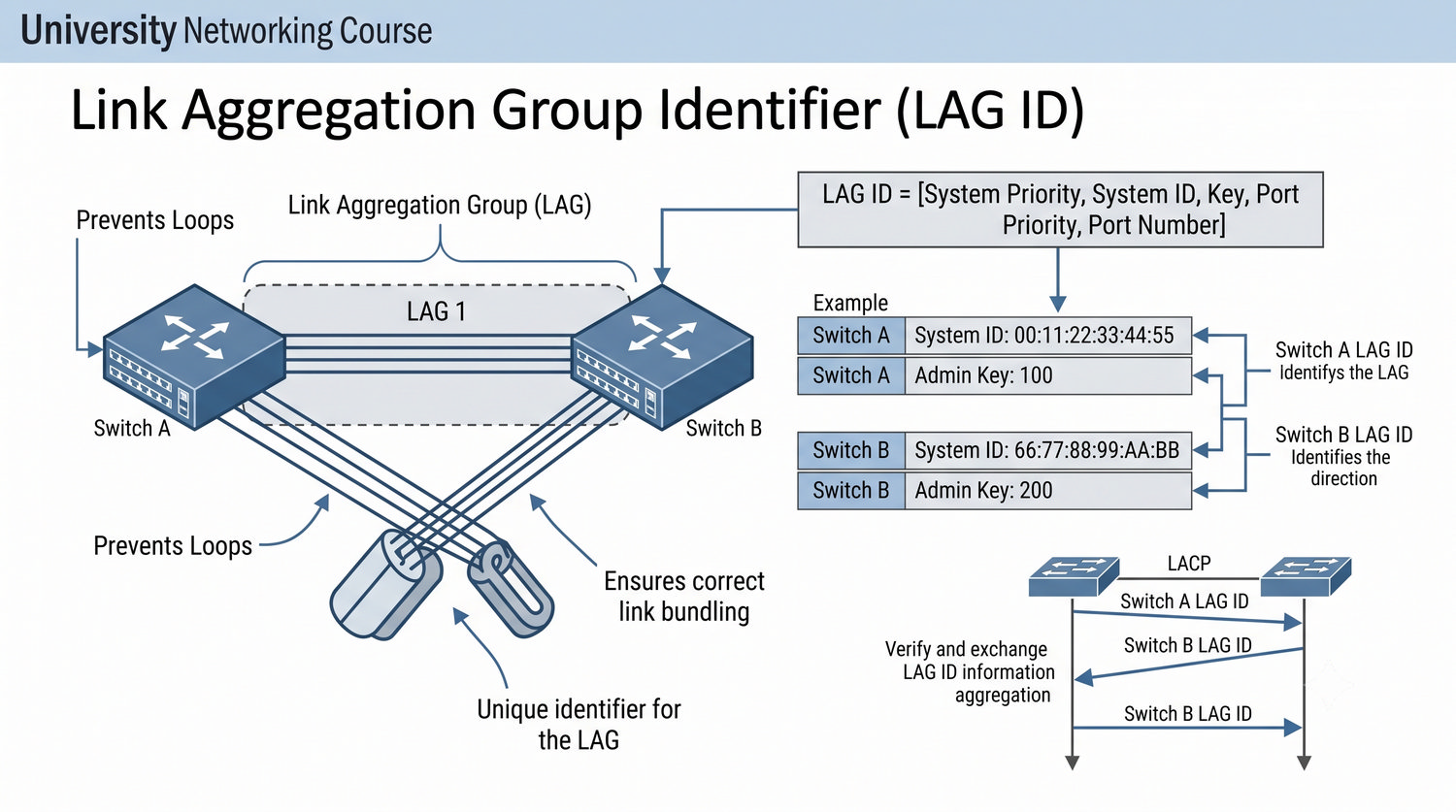

Identyfikator LAG ID (Link Aggregation Group Identifier) jest unikalnym oznaczeniem grupy agregacji, które pozwala przełącznikowi na rozróżnianie wielu grup LAG działających jednocześnie na tym samym urządzeniu. Identyfikator ten jest tworzony na podstawie trzech składników: priorytetu systemowego strony o wyższym priorytecie, jej adresu MAC oraz klucza administracyjnego przypisanego do danej grupy. Taka konstrukcja gwarantuje unikalność identyfikatora w skali całej sieci.

Dzięki systemowi LAG ID możliwe jest utworzenie wielu niezależnych grup agregacji na jednym przełączniku, z których każda łączy się z innym urządzeniem lub obsługuje różne segmenty sieci. Przykładowo przełącznik szkieletowy może mieć jeden LAG składający się z czterech portów do łącza uplink i drugi LAG z dwóch portów do serwera. Każda grupa jest identyfikowana przez unikalny LAG ID i konfigurowana niezależnie.

Identyfikator LAG ID jest wykorzystywany również podczas procesu negocjacji LACP do weryfikacji, które porty powinny należeć do wspólnej grupy. Porty z różnymi LAG ID nie mogą być łączone w ramach jednej agregacji, co zapobiega przypadkowemu mieszaniu grup i zapewnia izolację ruchu między nimi.

Standardowy LAG zgodny z IEEE 802.3ad działa wyłącznie w obrębie jednego przełącznika, co oznacza, że wszystkie porty członkowskie muszą fizycznie należeć do tego samego urządzenia. Jest to podstawowe ograniczenie standardu, które wynika z architektury układów ASIC odpowiedzialnych za przetwarzanie ruchu w przełączniku. W praktyce oznacza to, że standardowego LAG nie można wykorzystać do łączenia portów pochodzących z różnych przełączników w jedną grupę agregacji.

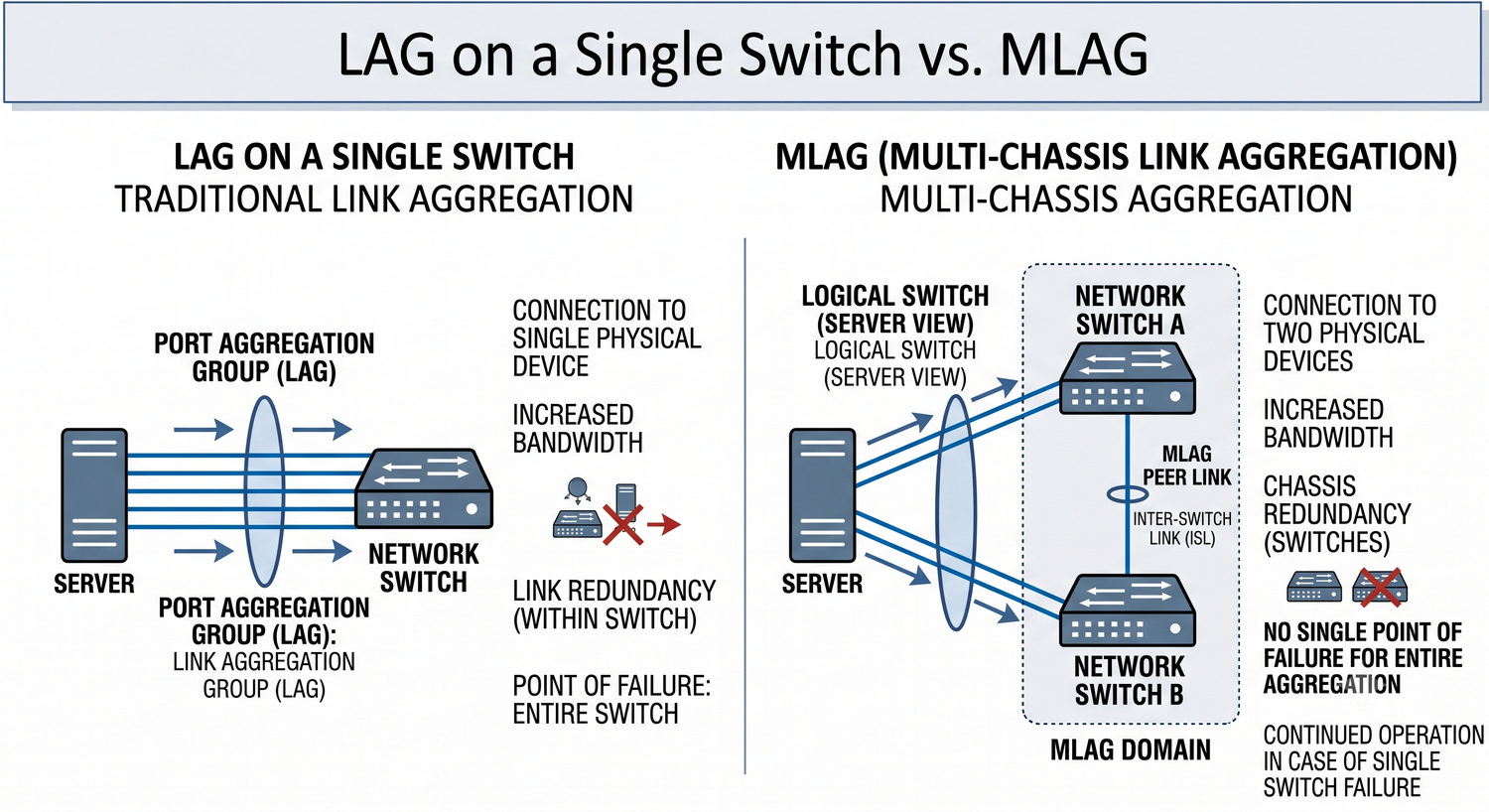

Rozwiązaniem tego ograniczenia są technologie MLAG (Multi-chassis Link Aggregation), oferowane przez poszczególnych producentów jako rozszerzenia proprietarne. Cisco vPC (Virtual Port Channel), Arista MLAG czy Huawei M-LAG to przykłady implementacji, które umożliwiają utworzenie LAG z portami pochodzącymi z dwóch różnych przełączników. Urządzenia te komunikują się między sobą za pomocą dedykowanego protokołu, synchronizując stan agregacji i tablicę adresów MAC.

MLAG znajduje zastosowanie przede wszystkim w sieciach Data Center, gdzie wymagana jest pełna redundancja na poziomie przełączników dostępowych. W przypadku awarii jednego z urządzeń, LAG kontynuuje działanie poprzez porty drugiego przełącznika, co zapewnia ciągłość działania bez przestojów. Należy jednak pamiętać, że MLAG nie jest objęty standardem IEEE 802.3ad i wymaga urządzeń tego samego producenta.

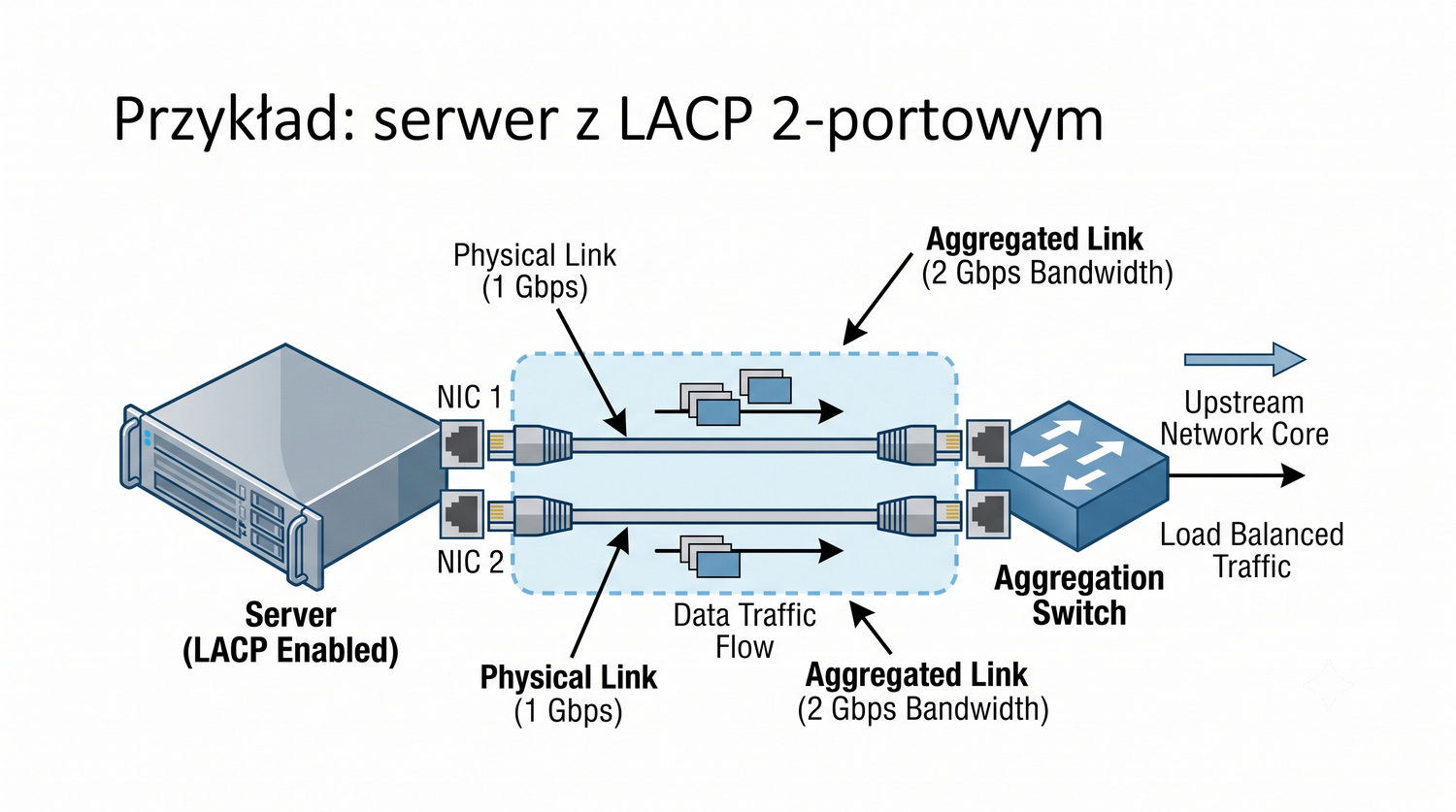

Konfiguracja serwera z dwoma kartami sieciowymi połączonymi w LAG jest typowym przykładem zastosowania agregacji łączy w środowisku serwerowym. Dwa interfejsy 1 Gbps połączone za pomocą LACP tworzą logiczny interfejs o sumarycznej przepustowości 2 Gbps, co znacząco zwiększa wydajność transmisji danych między serwerem a siecią. Taka konfiguracja jest szczególnie korzystna w przypadku serwerów plików, baz danych czy serwerów wirtualizacyjnych, które generują znaczny ruch sieciowy.

Dodatkową zaletą jest redundancja, ponieważ w przypadku awarii jednego kabla serwer kontynuuje pracę z przepustowością 1 Gbps bez przerywania aktywnych sesji. LACP automatycznie wykrywa awarię i przekierowuje ruch na sprawny interfejs, a cały proces jest transparentny dla aplikacji sieciowych. Implementacja LACP po stronie serwera wymaga obsługi protokołu przez system operacyjny oraz odpowiedniego sterownika karty sieciowej.

W systemach Linux agregacja łączy jest realizowana za pomocą modułu bonding, który obsługuje różne tryby pracy, w tym LACP (802.3ad). W systemach Windows Server funkcja ta jest dostępna jako NIC Teaming i również oferuje obsługę protokołu LACP. Konfiguracja po stronie przełącznika musi być zgodna z ustawieniami serwera, aby agregacja działała poprawnie.

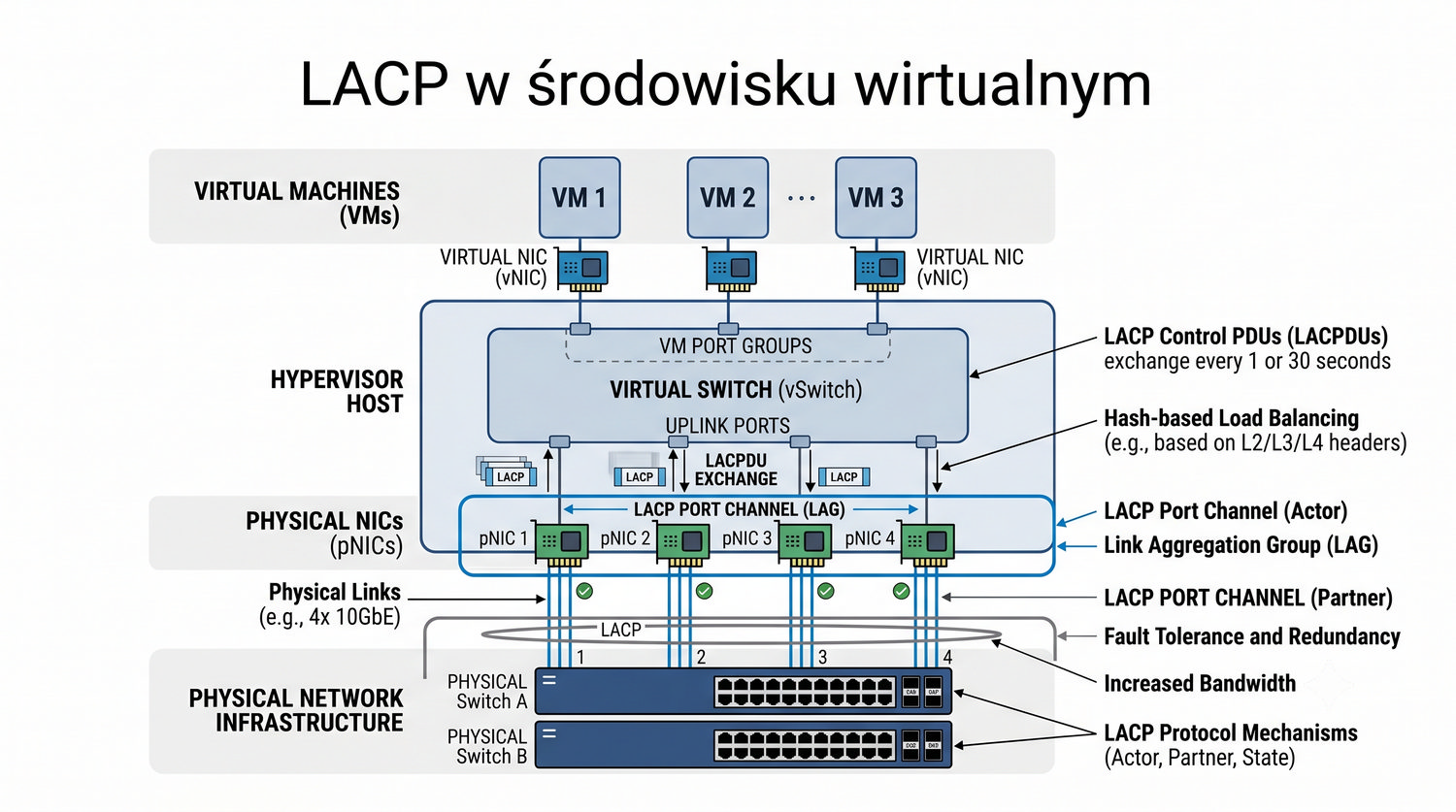

W środowiskach zwirtualizowanych agregacja łączy odgrywa szczególnie istotną rolę, ponieważ hypervisor musi obsługiwać ruch sieciowy wielu maszyn wirtualnych przez ograniczoną liczbę fizycznych interfejsów sieciowych. VMware ESXi oferuje obsługę LACP na przełącznikach wirtualnych (vSwitch), umożliwiając agregację fizycznych kart sieciowych serwera. Dzięki temu maszyny wirtualne mogą korzystać z większej przepustowości, a jednocześnie zyskują redundancję w przypadku awarii fizycznego łącza.

Kluczowym aspektem konfiguracji LACP w środowisku wirtualnym jest wybór odpowiedniego algorytmu równoważenia obciążenia. VMware oferuje kilka polityk, w tym Route based on IP hash, która wymaga obsługi LACP po stronie przełącznika fizycznego. Alternatywnie można zastosować Route based on virtual port ID, która nie wymaga LACP, ale zapewnia gorszą dystrybucję ruchu w przypadku dużej liczby maszyn wirtualnych.

W środowisku Hyper-V firmy Microsoft agregacja łączy jest realizowana za pomocą funkcji SET (Switch Embedded Teaming), która integruje się bezpośrednio z przełącznikiem wirtualnym. Podobnie jak w przypadku VMware, wymagana jest zgodność konfiguracji między hypervisorem a fizycznym przełącznikiem sieciowym, aby protokół LACP działał poprawnie.

Blok poświęcony protokołowi LACP przedstawił szczegółowo mechanizmy automatycznej negocjacji i utrzymania agregacji łączy w sieciach Ethernet. Protokół LACP, będący integralną częścią standardu IEEE 802.3ad, wykorzystuje ramki LACPDU do wymiany informacji konfiguracyjnych między urządzeniami oraz do monitorowania stanu połączenia. Dzięki zastosowaniu mechanizmu heartbeat możliwe jest szybkie wykrywanie awarii łącza i automatyczne przekierowanie ruchu na sprawne porty członkowskie.

Tryby Active i Passive protokołu LACP determinują sposób inicjacji negocjacji, przy czym zalecaną konfiguracją jest ustawienie obu stron w trybie Active. Parametry takie jak System Priority i Port Priority umożliwiają administratorowi kontrolę nad procesem wyboru strony aktywnej w negocjacji. Identyfikator LAG ID zapewnia unikalne oznaczenie każdej grupy agregacji, co pozwala na współistnienie wielu grup na jednym przełączniku.

Protokół LACP oferuje również zaawansowane mechanizmy wykrywania błędów konfiguracji, które chronią sieć przed nieprawidłowym działaniem agregacji. Dzięki automatycznej detekcji niezgodności konfiguracyjnych LACP znacząco ułatwia proces wdrażania i utrzymania agregacji łączy w porównaniu do statycznego LAG.

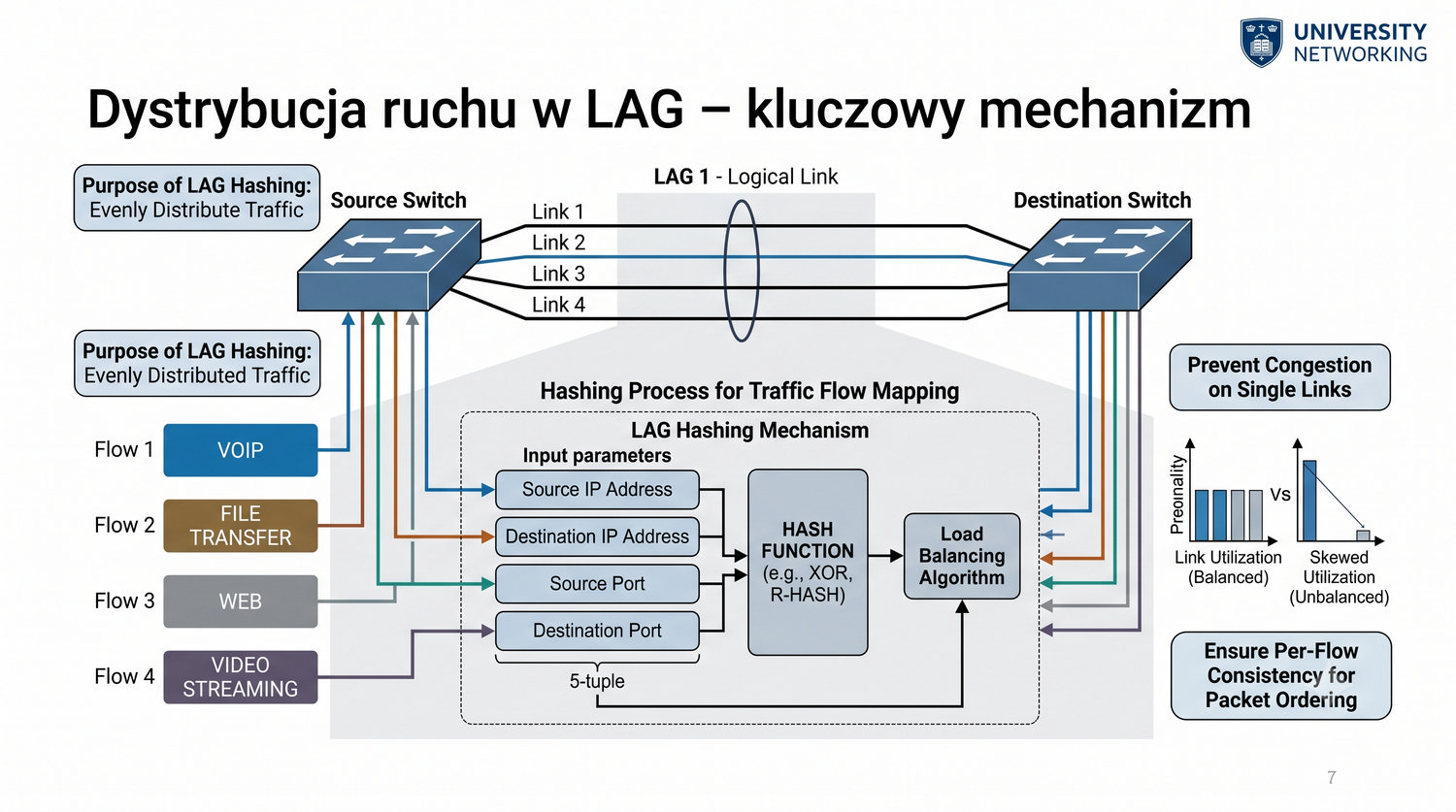

Mechanizm dystrybucji ruchu w LAG stanowi kluczowy element agregacji łączy, ponieważ od niego zależy efektywność wykorzystania dostępnych portów członkowskich oraz zachowanie poprawności transmisji danych. W przeciwieństwie do prostego algorytmu round-robin, który mógłby powodować zaburzenie kolejności pakietów, standard IEEE 802.3ad wymaga stosowania mechanizmu haszowania. Haszowanie polega na obliczeniu wartości numerycznej na podstawie wybranych pól ramki, a następnie przypisaniu jej do konkretnego portu członkowskiego.

Zaletą haszowania jest deterministyczny charakter, który zapewnia, że wszystkie pakiety należące do tej samej sesji sieciowej trafią na to samo łącze fizyczne. Dzięki temu zachowana jest właściwa kolejność pakietów wymagana przez protokół TCP oraz protokoły czasu rzeczywistego. Algorytm haszujący może wykorzystywać różne kombinacje pól ramki, takie jak adresy MAC źródła i celu, adresy IP źródła i celu oraz numery portów TCP lub UDP.

Wybór odpowiedniego algorytmu haszującego ma bezpośredni wpływ na równomierność dystrybucji ruchu między portami członkowskimi. Im więcej zmiennych wejściowych jest uwzględnianych w obliczeniach, tym bardziej zróżnicowane są wyniki haszowania, co przekłada się na lepsze wykorzystanie dostępnej przepustowości LAG.

Algorytm round-robin, polegający na sekwencyjnym przydzielaniu pakietów do kolejnych portów, wydaje się na pierwszy rzut oka prostym i sprawiedliwym mechanizmem dystrybucji ruchu. Niestety w kontekście agregacji łączy Ethernet jego zastosowanie prowadzi do poważnych problemów z zachowaniem kolejności pakietów w ramach pojedynczej sesji TCP. Poszczególne łącza fizyczne mogą mieć różne opóźnienia transmisji, co powoduje, że pakiety wysłane w różnej kolejności mogą dotrzeć do celu w innej kolejności.

Protokół TCP jest szczególnie wrażliwy na problem reorderingu pakietów, ponieważ wykorzystuje mechanizm sekwencji do kontroli przepływu i detekcji utraty danych. Otrzymanie pakietów w niewłaściwej kolejności powoduje wysyłanie duplikatów potwierdzeń ACK oraz wyzwala mechanizmy retransmisji. W rezultacie wydajność transmisji TCP znacząco spada, a efektywna przepustowość może być nawet niższa niż w przypadku pojedynczego łącza.

Z tych powodów standard IEEE 802.3ad jednoznacznie zabrania stosowania algorytmu round-robin w agregacji łączy i nakazuje używanie mechanizmu haszowania. Haszowanie gwarantuje, że wszystkie pakiety danej sesji trafią na to samo łącze, co eliminuje problem reorderingu przy jednoczesnym zachowaniu możliwości dystrybucji ruchu między portami członkowskimi.

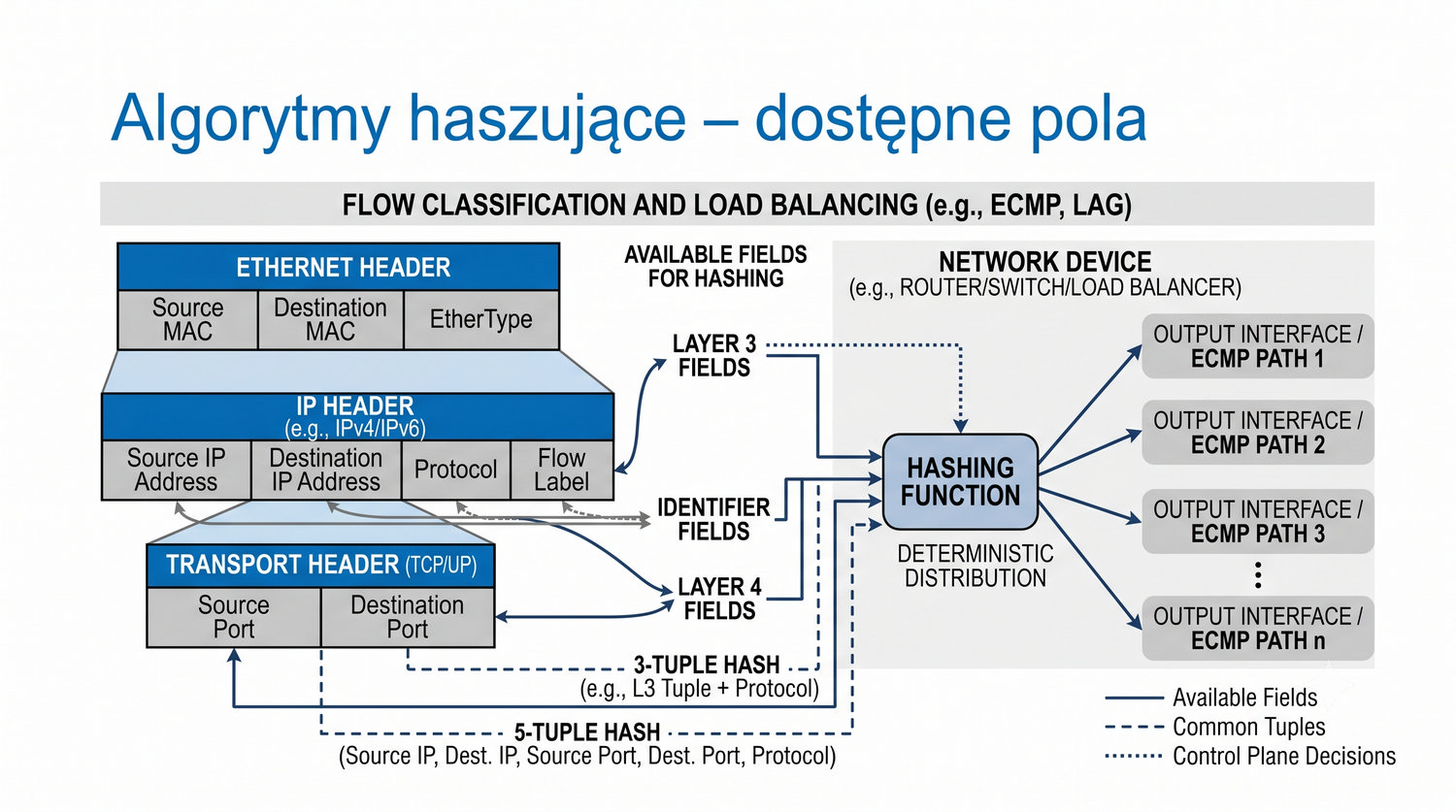

Algorytmy haszujące w agregacji łączy mogą wykorzystywać różne pola ramki Ethernet lub pakietu IP do obliczania wartości hash, która determinuje wybór portu członkowskiego. Podstawowe pola wykorzystywane w tym procesie to adres MAC źródła i adres MAC celu, które są dostępne w każdej ramce Ethernet niezależnie od protokołu wyższej warstwy. Haszowanie na podstawie adresów MAC jest najprostszym mechanizmem i jest obsługiwane przez wszystkie przełączniki wspierające LAG.

Bardziej zaawansowane algorytmy uwzględniają adresy IP źródła i celu, co pozwala na lepszą dystrybucję ruchu w sieciach z routingiem IP. Najwyższy poziom granularności oferuje haszowanie z uwzględnieniem portów TCP lub UDP, które umożliwia rozróżnianie poszczególnych sesji komunikacyjnych między tymi samymi parami hostów. W praktyce algorytmy te są implementowane jako operacja XOR na wybranych polach, a wynik jest następnie mapowany na liczbę dostępnych portów członkowskich.

Większość nowoczesnych przełączników umożliwia administratorowi wybór algorytmu haszującego z dostępnej listy opcji. Niektóre urządzenia oferują również możliwość zdefiniowania własnej kombinacji pól wejściowych, co daje maksymalną elastyczność w dostosowaniu mechanizmu dystrybucji do charakterystyki ruchu w sieci.

Wybór optymalnego algorytmu haszującego ma kluczowe znaczenie dla efektywności agregacji łączy i powinien być dostosowany do charakterystyki ruchu w danej sieci. Haszowanie na podstawie adresów MAC źródła i celu sprawdza się najlepiej w sieciach warstwy 2, gdzie przełączniki przekazują ramki wyłącznie na podstawie adresów MAC. W przypadku sieci z routingiem IP bardziej odpowiedni jest algorytm uwzględniający adresy IP, który zapewnia lepszą dystrybucję ruchu między różnymi podsieciami.

Najbardziej zaawansowany algorytm z wykorzystaniem adresów IP i portów TCP lub UDP oferuje najlepszą granularność dystrybucji, szczególnie w środowiskach z dużą liczbą równoczesnych sesji sieciowych. Każda para źródło-cel-port generuje unikalną wartość hash, co minimalizuje ryzyko przeciążenia pojedynczego łącza. Wadą tego rozwiązania jest większe obciążenie obliczeniowe układów ASIC, które w tanich przełącznikach może być ograniczone.

W praktyce algorytm src-dst-IP stanowi uniwersalny wybór dla większości sieci LAN, oferując dobry kompromis między jakością dystrybucji a złożonością obliczeniową. W przypadku sieci o specyficznej charakterystyce ruchu, na przykład zdominowanej przez ruch multicast lub backup, warto rozważyć zmianę algorytmu na bardziej odpowiedni dla danego scenariusza.

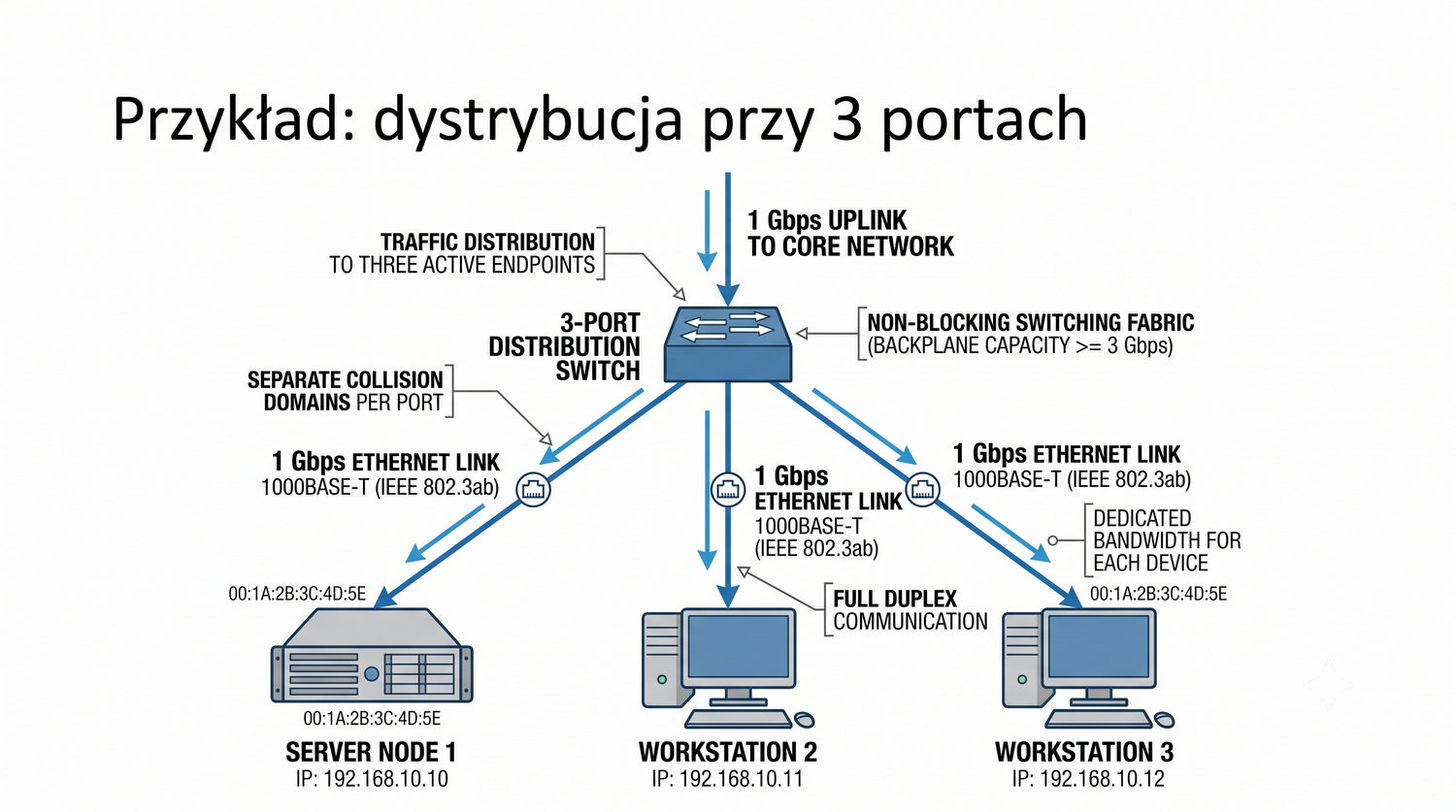

Przykład dystrybucji ruchu w LAG z trzema portami ilustruje praktyczne działanie mechanizmu haszowania w rzeczywistej sieci. Przy założeniu, że przez LAG przepływa 100 niezależnych sesji TCP między różnymi parami serwerów, algorytm haszujący src-dst-IP rozkłada te sesje na trzy dostępne porty. Każda sesja ma przypisaną wartość hash obliczoną na podstawie adresów IP źródła i celu, a następnie wynik modulo 3 determinuje port członkowski.

Statystycznie przy 100 sesjach rozkład powinien być zbliżony do równomiernego, czyli około 33 sesji na każdy port. W praktyce dystrybucja rzadko jest idealnie równa, ale przy odpowiednio dużej liczbie strumieni odchylenia są niewielkie i nie wpływają znacząco na wydajność. Problem pojawia się w przypadku małej liczby sesji, na przykład dwóch strumieni, które mogą trafić na ten sam port, pozostawiając pozostałe dwa porty nieobciążone.

Wniosek z tego przykładu jest taki, że efektywność agregacji zależy nie tylko od wyboru algorytmu haszującego, ale także od liczby aktywnych strumieni danych. W sieciach z dużą liczbą równoczesnych sesji haszowanie zapewnia dobrą dystrybucję, natomiast w przypadku małej liczby strumieni konieczne może być zastosowanie dodatkowych mechanizmów równoważenia.

Problem małej liczby strumieni danych stanowi jedno z fundamentalnych ograniczeń mechanizmu haszowania w agregacji łączy. Gdy przez LAG przepływa niewiele niezależnych sesji, na przykład podczas transferu backupu między dwoma serwerami, algorytm haszujący może przypisać wszystkie sesje do tego samego portu członkowskiego. W efekcie jeden port jest przeciążony, podczas gdy pozostałe porty w grupie pozostają niewykorzystane, co całkowicie niweczy korzyści z agregacji.

Przyczyną tego zjawiska jest fakt, że wartość hash dla strumieni o tych samych adresach źródła i celu jest identyczna, niezależnie od liczby portów w LAG. W przypadku dwóch serwerów komunikujących się między sobą wszystkie pakiety mają te same adresy IP źródła i celu, co skutkuje tym samym wynikiem haszowania. Rozwiązaniem może być zmiana algorytmu na bardziej granularny, uwzględniający numery portów TCP, co pozwoli na rozróżnienie poszczególnych sesji nawet przy tych samych adresach IP.

Alternatywnym podejściem jest zwiększenie liczby strumieni poprzez dodanie dodatkowych sesji równoległych lub zastosowanie mechanizmu multipleksacji na poziomie aplikacji. W niektórych przypadkach pomocne może być również zastosowanie protokołu MPIO (Multi-Path I/O) w przypadku pamięci masowych, który umożliwia tworzenie wielu niezależnych ścieżek komunikacyjnych między urządzeniami.

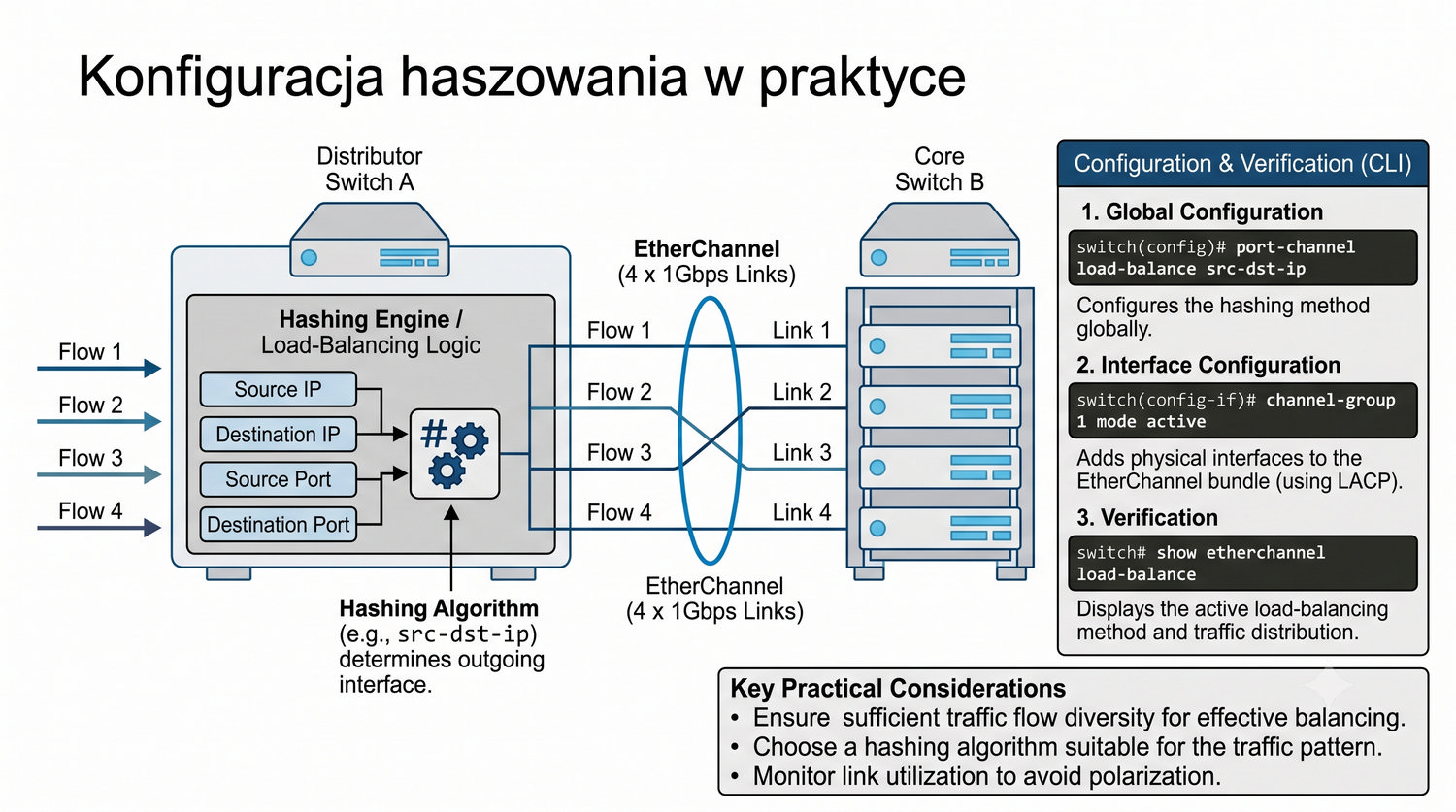

Konfiguracja algorytmu haszującego w praktyce różni się w zależności od producenta sprzętu sieciowego, ale ogólna zasada jest podobna we wszystkich implementacjach. W systemie MikroTik RouterOS parametr transmit-hash-policy w interfejsie bonding umożliwia wybór między src-mac, dst-mac, src-ip, dst-ip, src-dst-mac, src-dst-ip oraz src-dst-ip-port. Domyślnie ustawiony jest src-dst-mac, który w sieciach z routingiem IP nie zapewnia optymalnej dystrybucji.

W przełącznikach Cisco odpowiednie polecenie to port-channel load-balance, które akceptuje podobne opcje z dodatkowymi wariantami dla poszczególnych warstw. Zalecaną zmianą jest przejście z domyślnego src-dst-mac na src-dst-ip lub src-dst-ip-port, co znacząco poprawia równomierność dystrybucji w sieciach IP. W urządzeniach Juniper algorytm konfiguruje się w ramach interfejsu LAG za pomocą polecenia load-balance per-packet.

Niezależnie od producenta, zmiana algorytmu haszującego powinna być dokonywana w oknie konserwacyjnym, ponieważ wymaga ponownego przeliczenia wszystkich aktywnych sesji. Po zmianie warto monitorować obciążenie poszczególnych portów członkowskich, aby zweryfikować poprawę równomierności dystrybucji ruchu między łączami w grupie agregacji.

Blok poświęcony dystrybucji ruchu w LAG przedstawił kluczowe mechanizmy odpowiedzialne za równomierne wykorzystanie portów członkowskich przy jednoczesnym zachowaniu poprawności transmisji danych. Haszowanie, w przeciwieństwie do round-robin, zapewnia deterministyczne przypisanie strumieni do portów, co gwarantuje zachowanie kolejności pakietów w ramach sesji. Wybór odpowiednich pól wejściowych algorytmu haszującego ma bezpośredni wpływ na jakość dystrybucji i efektywność agregacji.

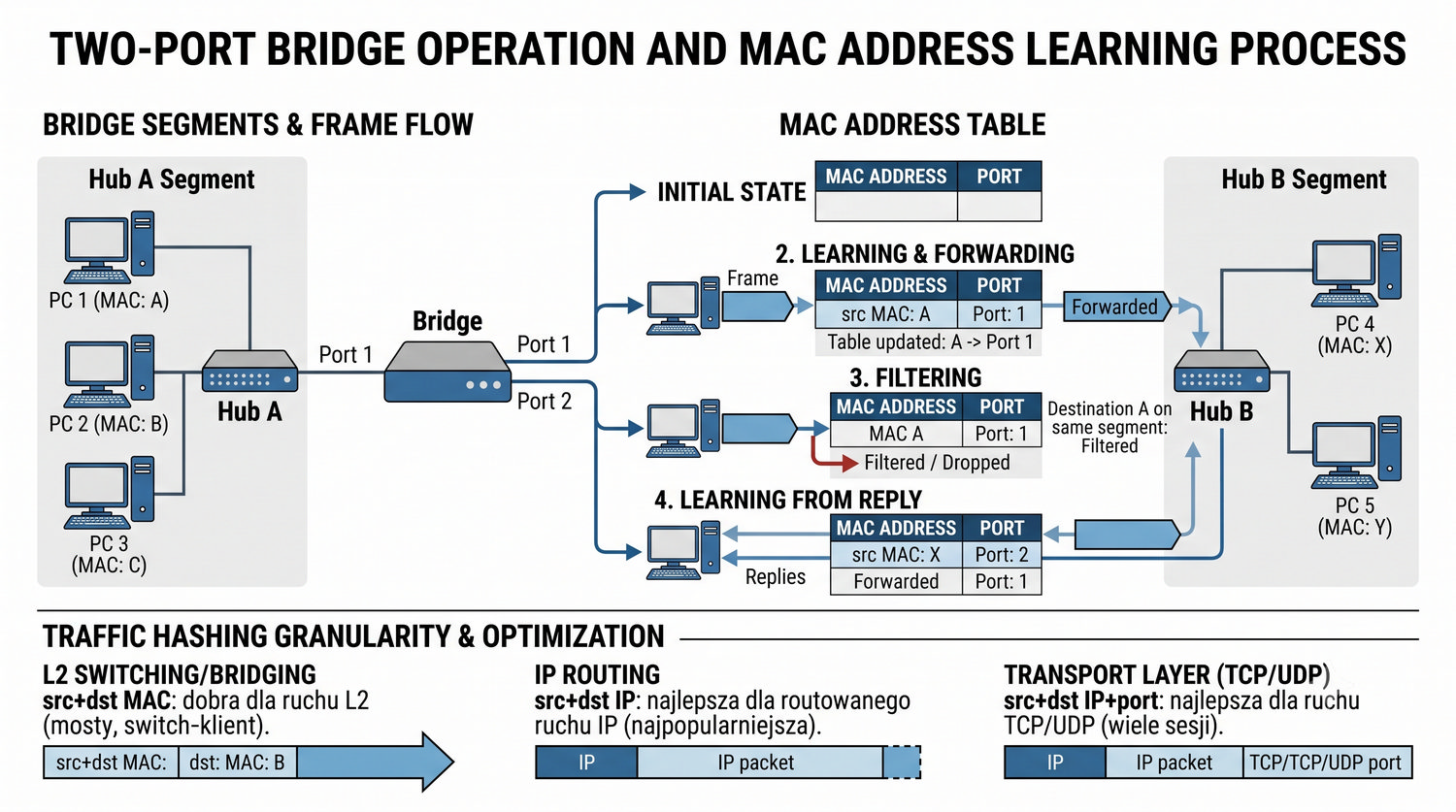

Dostępne algorytmy haszujące obejmują kombinacje adresów MAC, adresów IP oraz portów TCP lub UDP, a ich wybór powinien być dostosowany do charakterystyki ruchu w sieci. Dla większości zastosowań uniwersalnym wyborem jest algorytm src-dst-IP, który zapewnia dobry kompromis między jakością dystrybucji a złożonością obliczeniową. W sieciach z dużą liczbą sesji warto rozważyć zastosowanie algorytmu uwzględniającego porty TCP dla lepszej granularności.

Ograniczeniem mechanizmu haszującego jest problem małej liczby strumieni, który może prowadzić do nierównomiernego obciążenia portów. W takich przypadkach konieczne jest zastosowanie dodatkowych technik, takich jak zwiększenie liczby sesji lub użycie bardziej granularnego algorytmu haszującego.

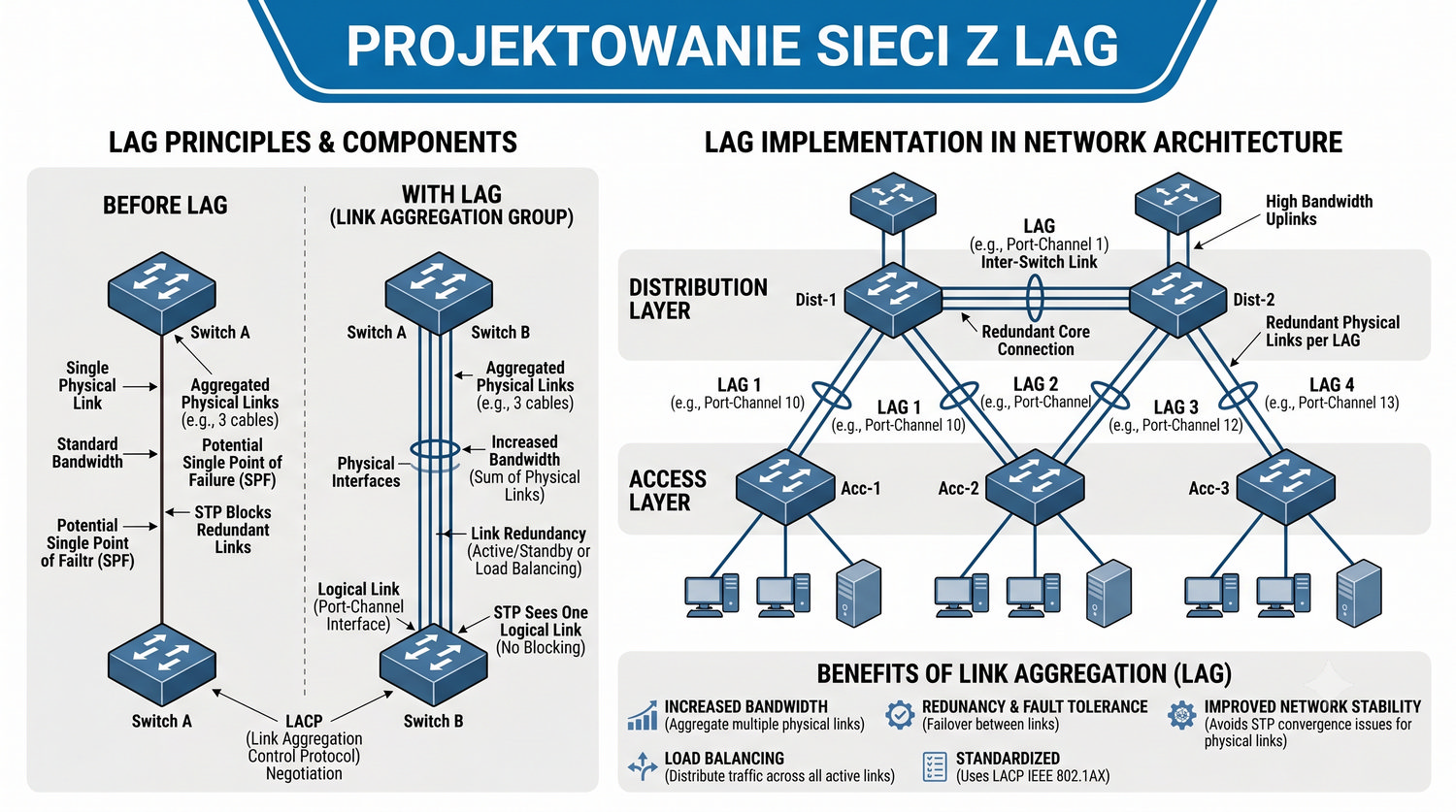

Projektowanie sieci z wykorzystaniem agregacji łączy wymaga uwzględnienia kilku kluczowych zasad, które zapewniają optymalne działanie i łatwość utrzymania infrastruktury. Podstawową rekomendacją jest stosowanie protokołu LACP zamiast statycznego LAG, ponieważ oferuje on automatyczną negocjację, wykrywanie błędów konfiguracji oraz szybkie odtwarzanie po awarii. Należy również skonfigurować fast rate z interwałem 1 sekundy, aby zminimalizować czas wykrywania awarii łącza.

Wybór odpowiedniego algorytmu haszującego powinien być dostosowany do charakterystyki ruchu sieciowego, przy czym zalecanym ustawieniem początkowym jest src-dst-IP. W miarę możliwości porty członkowskie LAG powinny pochodzić z różnych kart line cards przełącznika, co zapewnia redundancję na wypadek awarii pojedynczej karty. Dokumentacja konfiguracji LAG powinna zawierać informacje o przypisaniu portów, wybranym algorytmie haszującym, trybie LACP oraz interwale heartbeat.

Regularne monitorowanie obciążenia poszczególnych portów członkowskich pozwala na wczesne wykrycie problemów z dystrybucją ruchu i podjęcie odpowiednich działań korygujących. W przypadku wykrycia nierównomiernego obciążenia warto rozważyć zmianę algorytmu haszującego lub zwiększenie liczby strumieni danych.

Scenariusz połączenia dwóch przełączników znajdujących się na różnych piętrach budynku ilustruje typowe zastosowanie agregacji łączy w sieci LAN. Początkowo między przełącznikami jest zainstalowany pojedynczy kabel światłowodowy 10 Gbps, który zapewnia podstawową komunikację między piętrami. Wraz ze wzrostem liczby użytkowników i zapotrzebowania na przepustowość pojawia się konieczność zwiększenia pasma między urządzeniami.

Rozwiązaniem jest dodanie drugiego kabla światłowodowego 10 Gbps i skonfigurowanie LACP w trybie Active na obu przełącznikach. Po pomyślnej negocjacji porty zostają połączone w LAG 2x10 Gbps, co daje sumaryczną przepustowość 20 Gbps między piętrami. W przypadku awarii jednego z kabli transmisja kontynuowana jest z przepustowością 10 Gbps bez przerywania aktywnych sesji, co zapewnia ciągłość działania sieci.

Konfiguracja algorytmu haszującego src-dst-IP gwarantuje równomierną dystrybucję ruchu między dwa łącza światłowodowe. Taki scenariusz jest często spotykany w budynkach biurowych, szpitalach czy uczelniach, gdzie poszczególne piętra mają własne przełączniki dystrybucyjne połączone z szkieletem sieci.

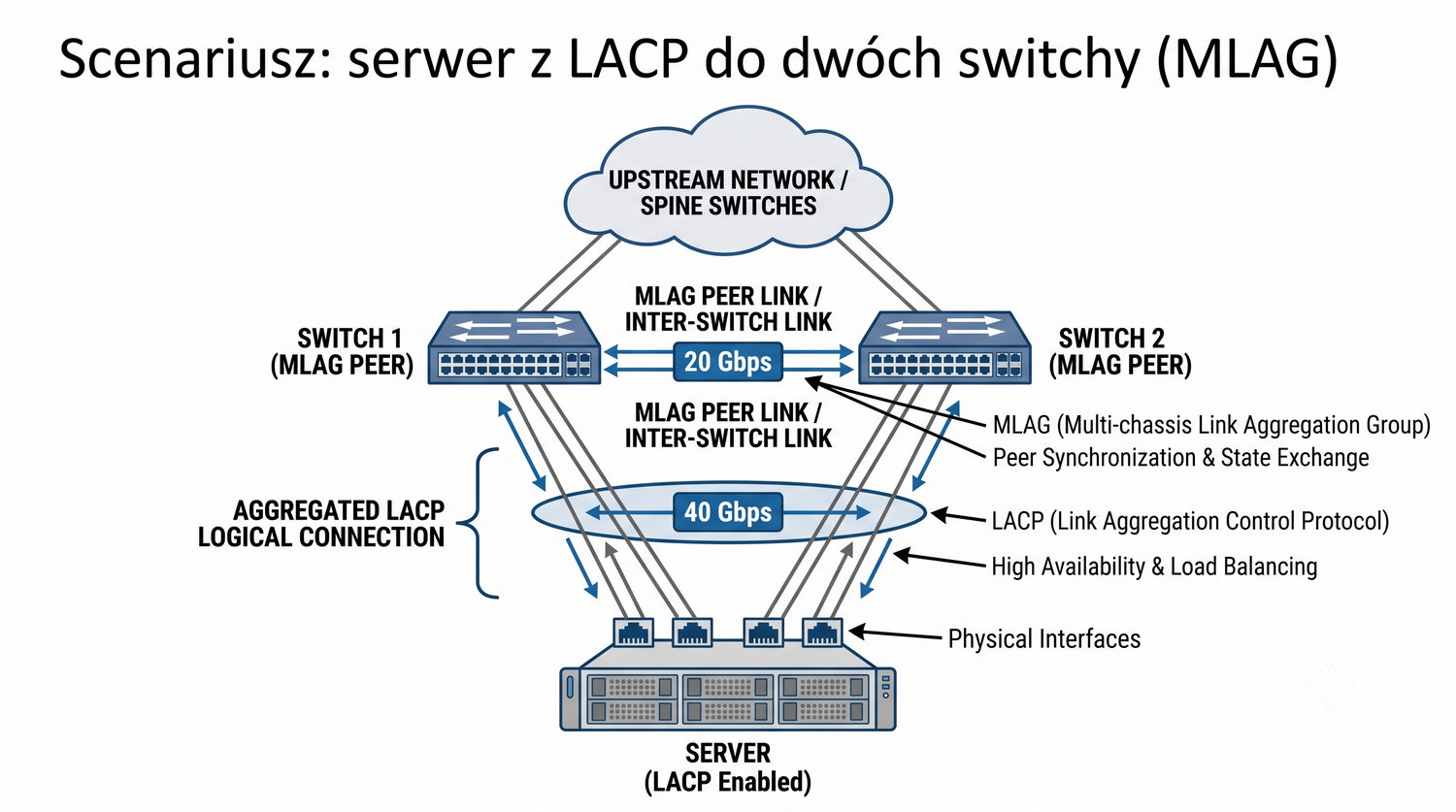

Zaawansowanym scenariuszem zastosowania agregacji łączy jest połączenie serwera z dwoma niezależnymi przełącznikami dostępowymi za pomocą technologii MLAG. Serwer wyposażony w cztery karty sieciowe 10 Gbps jest podłączony po dwa kable do każdego z dwóch przełączników, które są skonfigurowane w trybie MLAG. Dzięki temu serwer widzi jeden logiczny interfejs LAG o przepustowości 40 Gbps, mimo że fizycznie kable są podłączone do dwóch różnych urządzeń.

Zaletą tego rozwiązania jest pełna redundancja na poziomie przełączników dostępowych, ponieważ awaria jednego urządzenia nie przerywa komunikacji serwera z siecią. Pozostałe dwa porty podłączone do sprawnego przełącznika kontynuują transmisję z przepustowością 20 Gbps. Technologie MLAG, takie jak Cisco vPC czy Arista MLAG, wymagają dedykowanego łącza synchronizacyjnego między przełącznikami, które służy do wymiany informacji o stanie agregacji i tablicy adresów MAC.

MLAG znajduje zastosowanie przede wszystkim w Data Center, gdzie kluczowa jest wysoka dostępność serwerów i aplikacji. Konfiguracja MLAG jest bardziej złożona niż standardowego LAG i wymaga urządzeń tego samego producenta, ale oferuje znacząco wyższy poziom niezawodności infrastruktury sieciowej.

Monitorowanie i diagnostyka grup agregacji łączy są niezbędne do utrzymania optymalnej wydajności sieci i szybkiego wykrywania potencjalnych problemów. Podstawowym narzędziem diagnostycznym są komendy show dostępne w systemach operacyjnych przełączników, które wyświetlają status LACP, stan portów członkowskich oraz statystyki ruchu. W przypadku przełączników MikroTik polecenie interface bonding print pokazuje konfigurację i stan grupy agregacji.

Analiza obciążenia poszczególnych portów członkowskich pozwala na ocenę równomierności dystrybucji ruchu i wykrycie potencjalnych problemów z algorytmem haszującym. Zbyt nierównomierna dystrybucja, gdzie jeden port jest znacząco bardziej obciążony niż pozostałe, wskazuje na potrzebę zmiany algorytmu lub zwiększenia liczby strumieni danych. Monitorowanie liczników błędów, takich jak CRC czy collisions, na portach członkowskich pozwala na wczesne wykrycie problemów z okablowaniem lub uszkodzonych interfejsów.

Logi systemowe przełącznika rejestrują wszystkie zdarzenia związane z LACP, w tym zmiany stanu portów, wykrycie awarii łącza oraz błędy konfiguracji. Regularne przeglądanie tych logów umożliwia szybką reakcję na problemy i minimalizację czasu przestoju w działaniu sieci.

Prezentacja przedstawiła kompleksowe omówienie techniki agregacji łączy w sieciach Ethernet, ze szczególnym uwzględnieniem protokołu LACP zdefiniowanego w standardzie IEEE 802.3ad. Główną zaletą agregacji jest możliwość łączenia wielu fizycznych portów w jeden interfejs logiczny, co przekłada się na zwiększenie przepustowości, zapewnienie redundancji oraz eliminację pętli bez konieczności blokowania nadmiarowych łączy przez STP. Protokół LACP automatyzuje proces negocjacji i utrzymania agregacji, oferując zaawansowane mechanizmy wykrywania awarii i błędów konfiguracji.

Mechanizm dystrybucji ruchu oparty na haszowaniu stanowi kluczowy element agregacji, zapewniając deterministyczne przypisanie strumieni do portów członkowskich przy jednoczesnym zachowaniu kolejności pakietów w ramach sesji. Wybór odpowiedniego algorytmu haszującego ma bezpośredni wpływ na efektywność agregacji, a dla większości sieci zalecanym wyborem jest src-dst-IP. Praktyczne zastosowania LAG obejmują połączenia między przełącznikami szkieletowymi, interfejsy serwerowe oraz środowiska zwirtualizowane.

Znajomość technik agregacji łączy jest niezbędna dla każdego administratora sieci odpowiedzialnego za projektowanie i utrzymanie nowoczesnych infrastruktur LAN. Umiejętność poprawnej konfiguracji LACP oraz diagnostyki związanego z nim problemów stanowi ważny element warsztatu specjalisty sieciowego.
