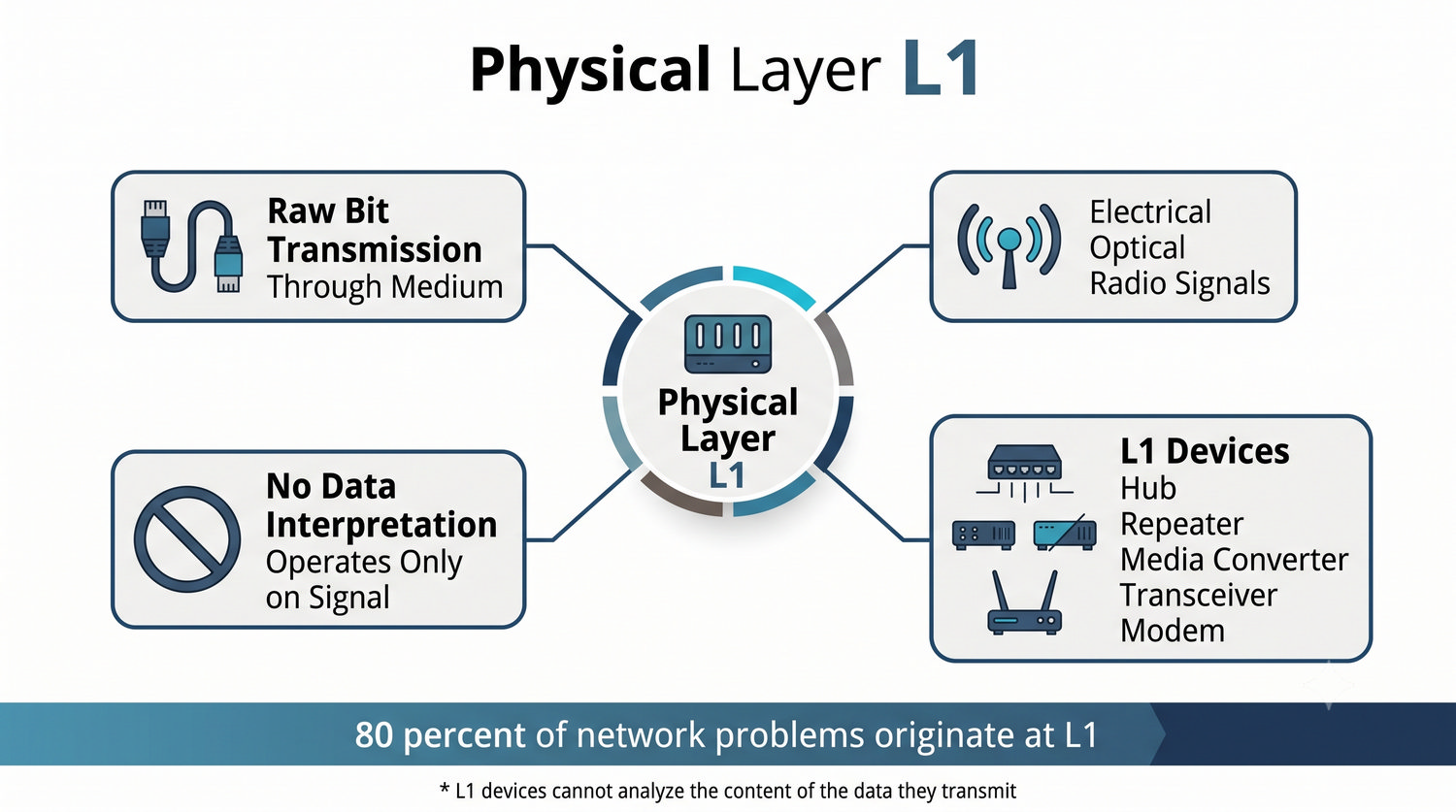

Warstwa fizyczna to jedyna warstwa modelu OSI, która ma bezpośredni kontakt z medium transmisyjnym. Bez niej przesyłanie danych między urządzeniami w ogóle nie byłoby możliwe, ponieważ wyższe warstwy operują wyłącznie na strukturach danych, a nie na sygnale fizycznym. Każdy bit informacji, zanim opuści kartę sieciową, musi zostać zamieniony na odpowiedni impuls elektryczny, świetlny lub radiowy. To właśnie na tym poziomie rozstrzygają się takie kwestie jak szybkość transmisji, maksymalna odległość między urządzeniami oraz odporność na zakłócenia zewnętrzne.

Zrozumienie specyfiki warstwy fizycznej jest kluczowe nie tylko dla projektantów sieci, ale także dla administratorów zajmujących się bieżącym utrzymaniem infrastruktury. Wiele problemów, które objawiają się na wyższych warstwach (na przykład utrata pakietów czy spadek przepustowości), ma swoje źródło w nieprawidłowo działającej warstwie fizycznej. Kurs ten został zaprojektowany tak, aby student nie tylko poznał teorię, ale również nabył praktyczne umiejętności pozwalające na samodzielną diagnostykę i konfigurację urządzeń L1. Materiał obejmuje zarówno klasyczne rozwiązania, jak i najnowsze standardy stosowane we współczesnych sieciach komputerowych.

Niniejsza prezentacja stanowi kompendium wiedzy na temat warstwy fizycznej, która jest najniższym i najbardziej fundamentalnym poziomem w hierarchii modelu OSI. Mimo że często bywa pomijana w zaawansowanych dyskusjach o sieciach, to właśnie od jej poprawnego działania zależy funkcjonowanie całej infrastruktury. Administrator sieci, który lekceważy warstwę fizyczną, skazuje się na trudną i czasochłonną diagnostykę problemów, których źródło leży w uszkodzonym kablu czy niewłaściwym transceiverze.

Studenci kierunków informatycznych powinni zapamiętać, że urządzenia L1 nie analizują przesyłanych danych w żaden sposób. Oznacza to, że zarówno hub, jak i media konwerter czy repeater nie podejmują samodzielnych decyzji o kierunku transmisji. Ta prostota sprawia, że są one niezwykle niezawodne i łatwe w utrzymaniu. Zrozumienie tych podstawowych mechanizmów jest niezbędne przed przejściem do bardziej zaawansowanych zagadnień związanych z przełączaniem ramek i routingiem pakietów.

Dobór odpowiednich źródeł wiedzy ma kluczowe znaczenie dla prawidłowego zrozumienia zagadnień związanych z warstwą fizyczną. Podręcznik Tanenbauma i Wetheralla jest uznawany za kanoniczne opracowanie z zakresu sieci komputerowych, wykorzystywane na większości uczelni technicznych na świecie. Jego atutem jest nie tylko precyzyjne omówienie modelu OSI, ale także liczne przykłady praktyczne i studia przypadków, które pomagają w zrozumieniu złożonych koncepcji.

Standard IEEE 802.3 to dokument liczący tysiące stron, który definiuje każdy aspekt działania sieci Ethernet. Dla administratora sieci znajomość tego standardu jest nieoceniona przy rozwiązywaniu problemów związanych z autonegocjacją, kodowaniem czy parametrami transmisyjnymi. Polskie publikacje, takie jak podręcznik Pytla czy książka Szymanka, stanowią doskonałe uzupełnienie literatury anglojęzycznej, przedstawiając zagadnienia w kontekście polskich realiów i praktyk administracyjnych.

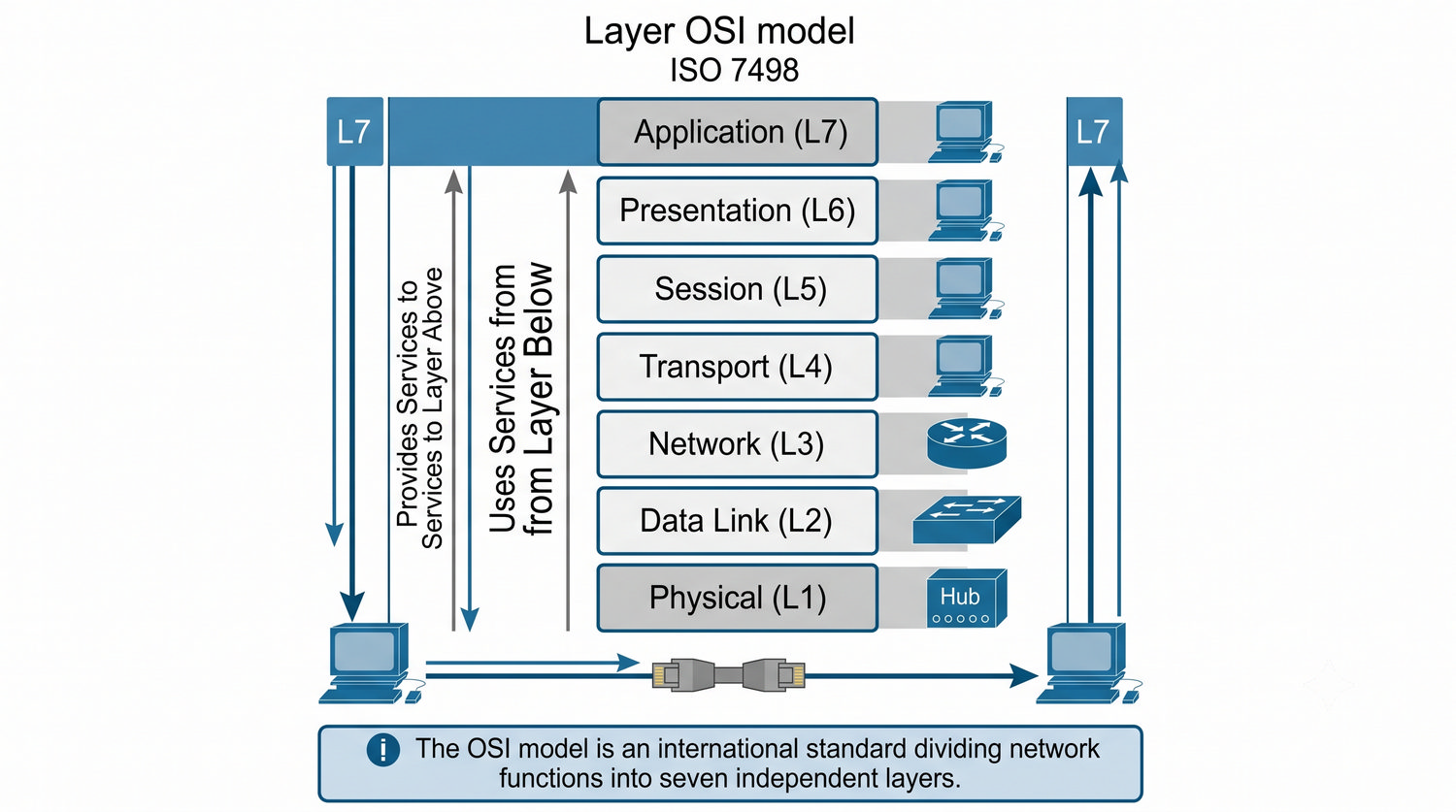

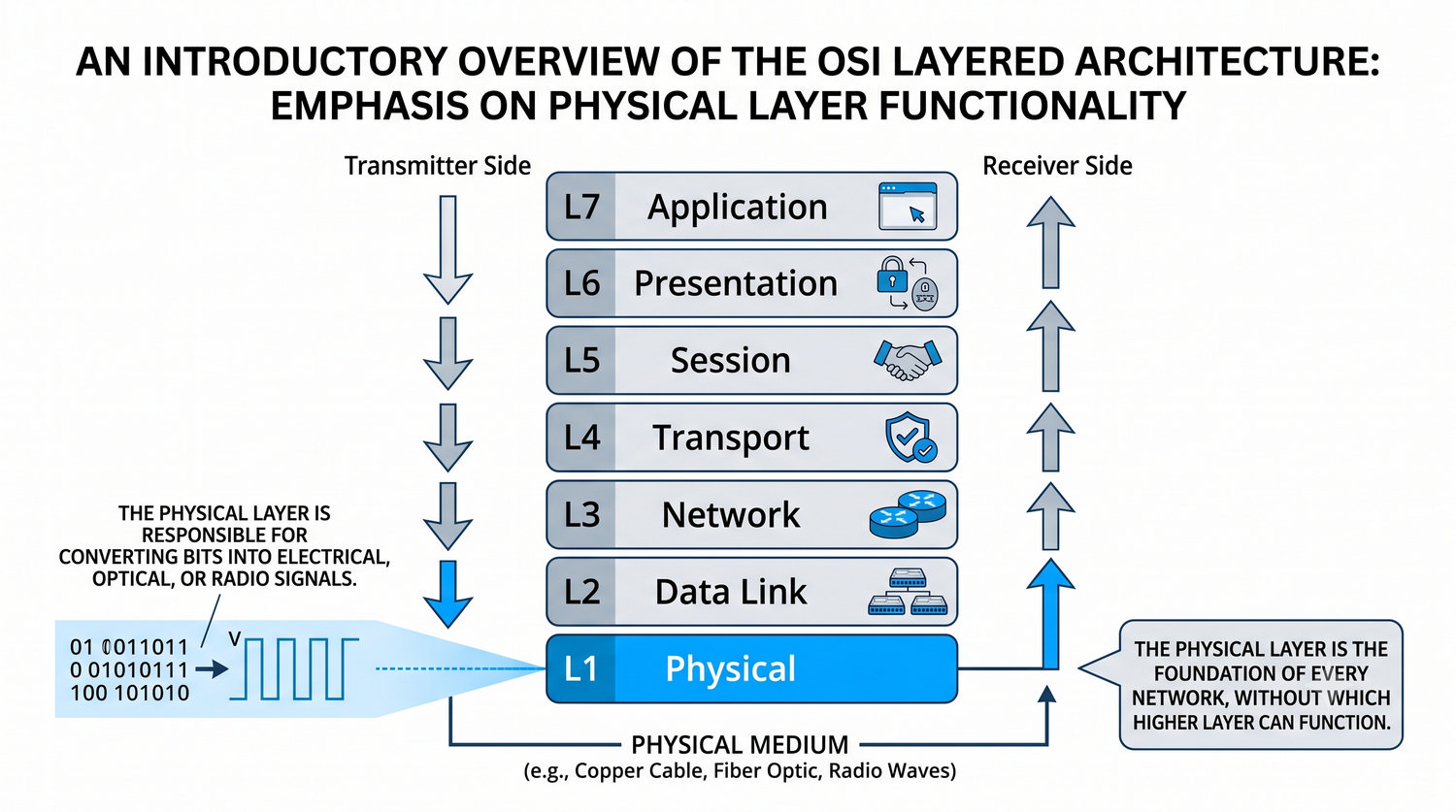

Model OSI został opracowany w odpowiedzi na problemy z interoperacyjnością urządzeń sieciowych w latach 70. i 80. XX wieku. Producenci sprzętu sieciowego stosowali wówczas własne, zamknięte protokoły, co uniemożliwiało łączenie urządzeń różnych firm w jedną spójną sieć. ISO postanowiła stworzyć uniwersalny wzorzec, który podzieliłby skomplikowany proces komunikacji sieciowej na siedem wyspecjalizowanych warstw.

Każda z tych warstw ma precyzyjnie zdefiniowane zadania i interfejsy, co umożliwia niezależny rozwój technologii w obrębie poszczególnych poziomów. W praktyce inżynierowie często pracują na kilku warstwach jednocześnie, ale świadomość, na którym poziomie modelu OSI obecnie się znajdują, pozwala na skuteczniejszą diagnostykę i projektowanie sieci. Mimo że w komercyjnych wdrożeniach dominuje model TCP/IP, znajomość modelu OSI jest wymagana na większości egzaminów certyfikacyjnych, takich jak CCNA Cisco czy CompTIA Network+.

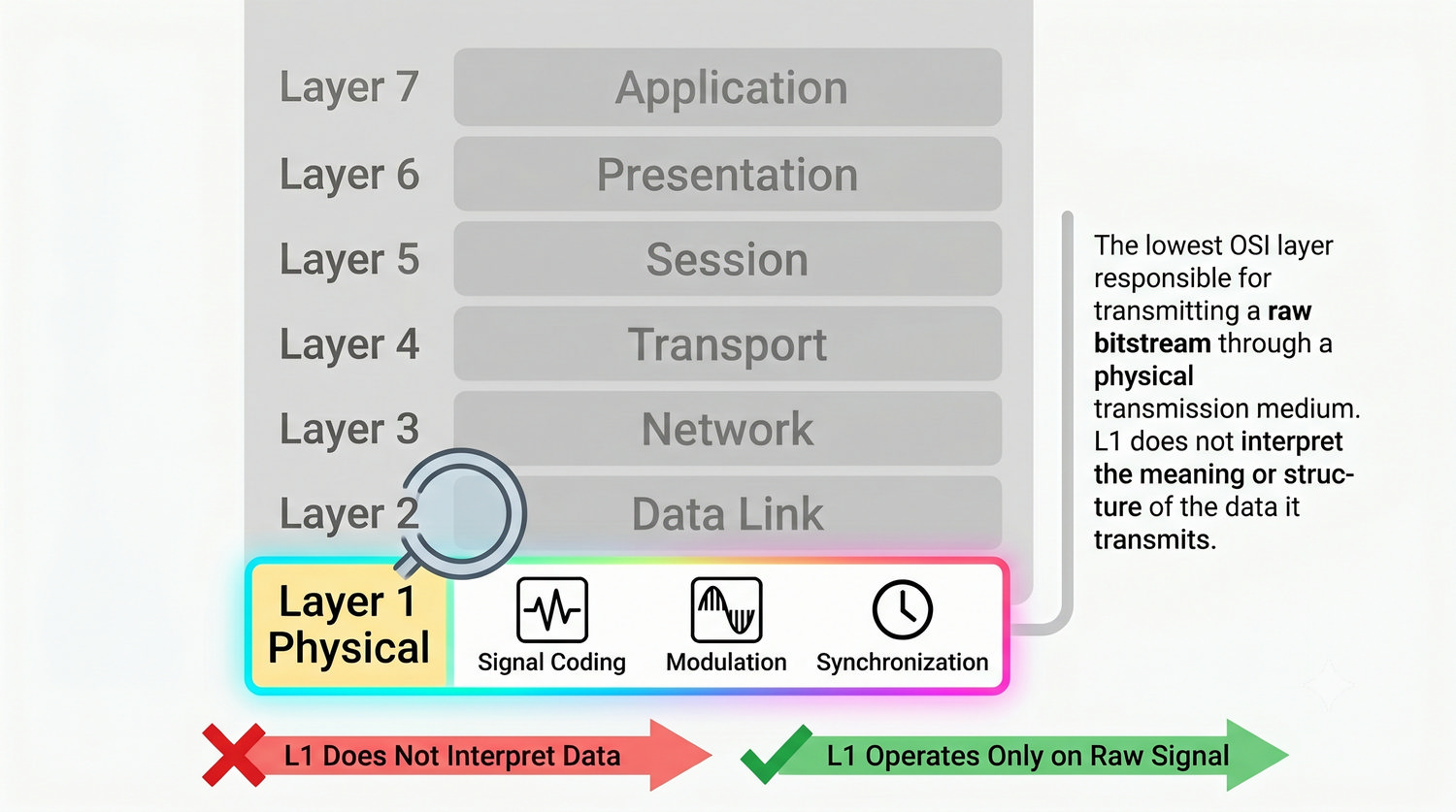

Warstwa fizyczna to swego rodzaju tłumacz między światem cyfrowym a fizycznym. Jej zadaniem jest przekształcenie abstrakcyjnych zer i jedynek na konkretny sygnał, który może być przesłany przez kabel, światłowód lub przestrzeń radiową. Bez tego przekształcenia żadna komunikacja sieciowa nie byłaby możliwa, ponieważ komputery operują wyłącznie na danych cyfrowych, a media transmisyjne wymagają sygnałów analogowych lub impulsów świetlnych.

Warto podkreślić, że warstwa fizyczna nie wie i nie musi wiedzieć, co oznaczają przesyłane przez nią bity. Dla niej sekwencja bitów tworząca ramkę Ethernet, pakiet IP czy strumień wideo jest dokładnie taka sama – to po prostu ciąg zer i jedynek do przesłania. Ta świadoma ignorancja jest celowa i stanowi podstawę architektury warstwowej, w której każda warstwa koncentruje się wyłącznie na swoich zadaniach. Projektant sieci musi jednak rozumieć, że błędy na tym poziomie są szczególnie kosztowne, ponieważ powodują utratę danych we wszystkich wyższych warstwach.

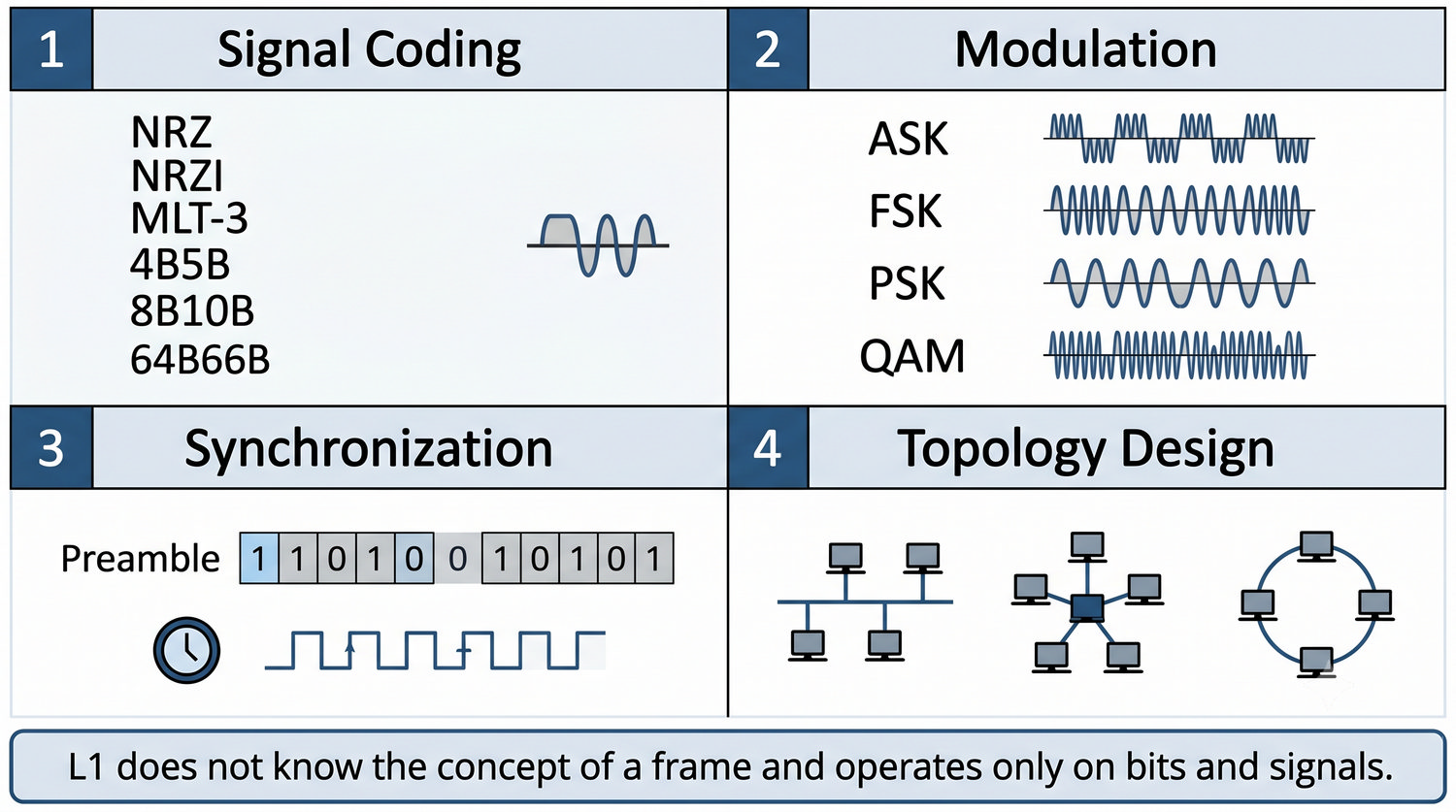

Kodowanie linii jest procesem, który ma ogromny wpływ na efektywność transmisji. Wybór odpowiedniego kodu determinuje, ile bitów można przesłać w jednostce czasu, jakie jest zapotrzebowanie na pasmo oraz jak odporny jest sygnał na zakłócenia. Poszczególne kody różnią się złożonością implementacji i właściwościami – niektóre są proste, ale wymagają dodatkowej synchronizacji, inne są bardziej złożone, ale oferują lepszą wydajność.

Modulacja z kolei umożliwia przesyłanie danych cyfrowych przez medium zaprojektowane pierwotnie dla sygnałów analogowych. Dzięki modulacji możliwe jest wykorzystanie istniejącej infrastruktury, takiej jak sieć telefoniczna, do transmisji danych. Synchronizacja jest często pomijanym, ale krytycznym elementem warstwy fizycznej – bez niej odbiornik nie wiedziałby, kiedy zaczyna się bit, a kończy następny. Współczesne sieci stosują zaawansowane techniki synchronizacji, takie jak kodowanie samosynchronizujące i preambuły, które eliminują potrzebę oddzielnego przesyłania sygnału zegara.

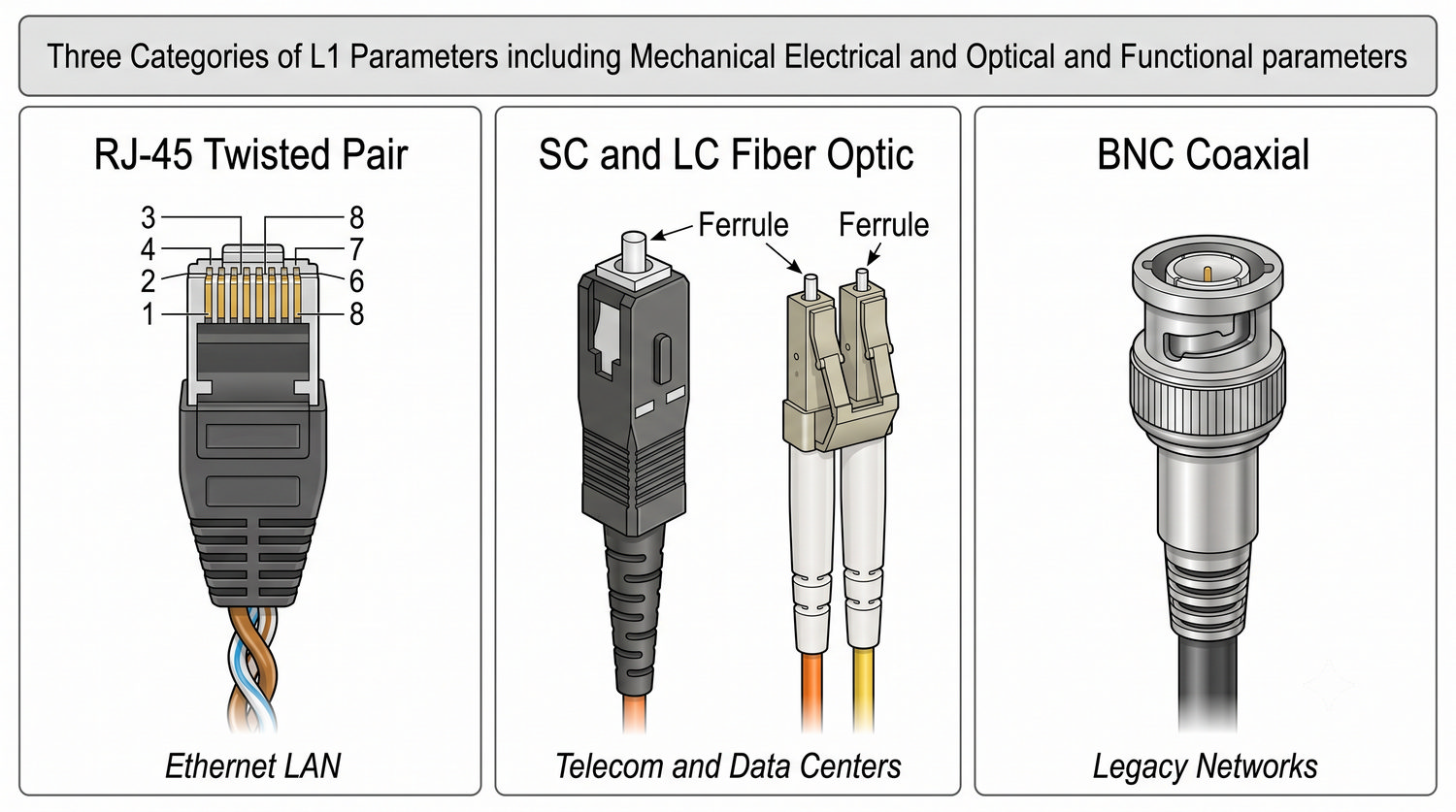

Parametry warstwy fizycznej są szczegółowo określone w odpowiednich standardach, aby zapewnić interoperacyjność urządzeń różnych producentów. Na przykład standard IEEE 802.3 precyzyjnie definiuje, jakie napięcie powinien mieć sygnał na wyjściu nadajnika, jaka jest dopuszczalna tolerancja tych wartości oraz jakie są wymagania dotyczące złączy. Dzięki temu karta sieciowa dowolnego producenta może współpracować z przełącznikiem innego producenta, o ile oba są zgodne z tym samym standardem.

Szczególnie istotne są parametry optyczne w sieciach światłowodowych. Moc nadawcza transceivera SFP może wynosić od 0 dBm do nawet -10 dBm w zależności od typu i przeznaczenia. Budżet mocy, czyli różnica między mocą nadajnika a czułością odbiornika, określa maksymalne dopuszczalne tłumienie łącza. Przekroczenie tego budżetu skutkuje niestabilną pracą lub całkowitym brakiem łączności. Dlatego przed instalacją łącza światłowodowego należy zawsze obliczyć spodziewane tłumienie i porównać je z budżetem mocy zastosowanych transceiverów.

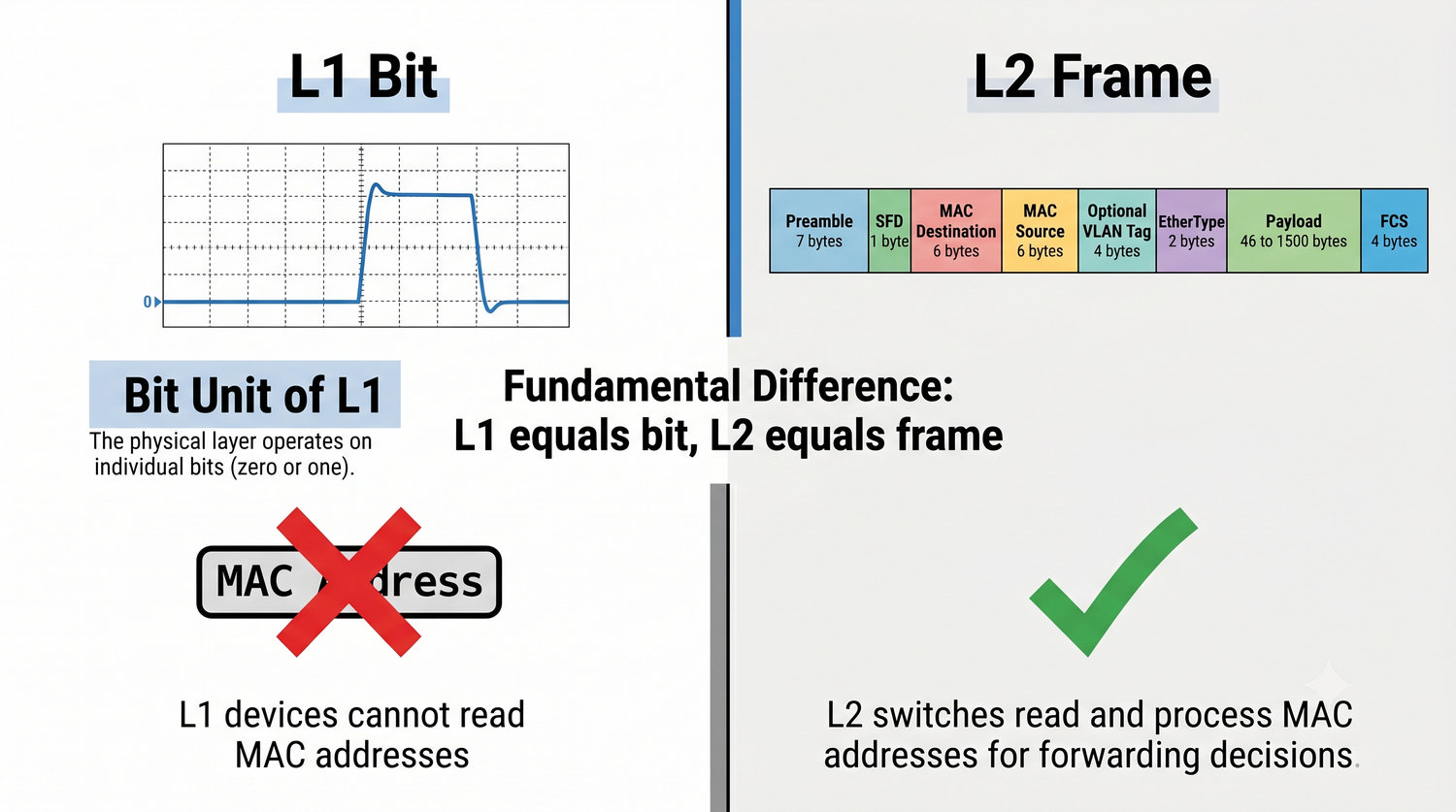

Rozróżnienie między warstwą fizyczną a warstwą łącza danych jest jedną z najważniejszych koncepcji w nauce o sieciach komputerowych. Wyobraźmy sobie, że wysyłamy wiadomość e-mail: warstwa fizyczna odpowiada za przesłanie każdego pojedynczego bitu tej wiadomości przez kabel, nie wiedząc nawet, że są to fragmenty wiadomości e-mail. Warstwa łącza danych natomiast grupuje te bity w ramki, dodaje adresy MAC i sumy kontrolne, a następnie przekazuje je warstwie fizycznej do wysłania.

Konsekwencje tej różnicy są daleko idące. Hub, będący urządzeniem L1, otrzymawszy sygnał na jednym porcie, po prostu go regeneruje i wysyła na wszystkie pozostałe porty. Nie podejmuje żadnej decyzji, czy sygnał powinien trafić na konkretny port, ponieważ nie ma dostępu do adresów MAC. Switch natomiast analizuje adres MAC znajdujący się w nagłówku ramki i przekazuje ramkę tylko na ten port, przy którym znajduje się docelowe urządzenie. Ta fundamentalna różnica powoduje, że sieci zbudowane z hubów są znacznie mniej wydajne niż sieci oparte na switchach, szczególnie przy dużym obciążeniu.

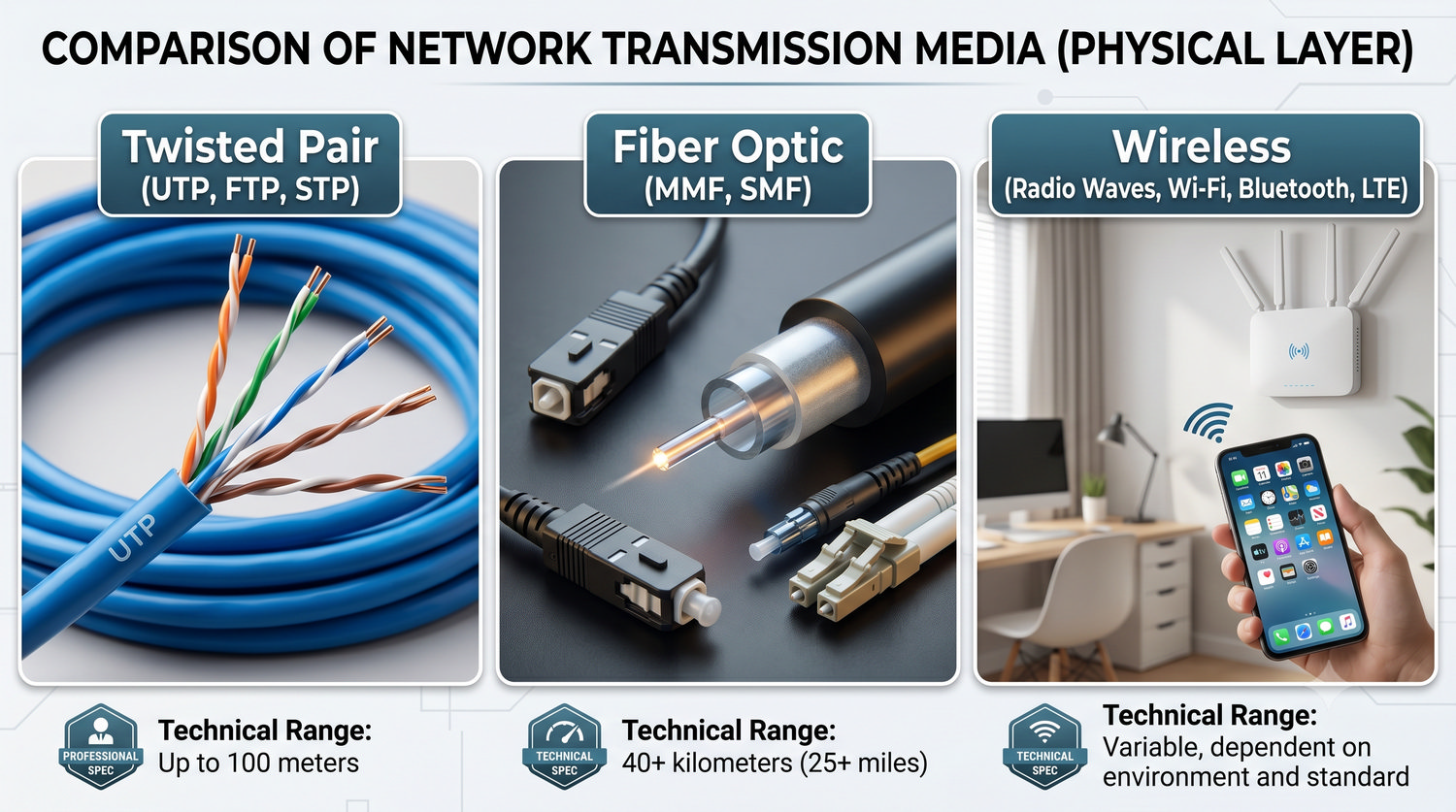

Wybór medium transmisyjnego powinien być zawsze podyktowany analizą wymagań konkretnego projektu. W przypadku sieci lokalnej w biurze najczęściej wybiera się skrętkę UTP kategorii 5e lub 6, która zapewnia przepustowość 1 Gb/s na dystansie do 100 metrów. W sytuacjach, gdy wymagana jest wyższa odporność na zakłócenia elektromagnetyczne, stosuje się skrętkę ekranowaną FTP lub STP, która posiada dodatkowe ekranowanie chroniące przed interferencjami.

Światłowody są niezbędne w przypadku łączy międzybundynkowych, gdzie odległości przekraczają 100 metrów, oraz w centrach danych, gdzie wymagana jest bardzo wysoka przepustowość. Koszt instalacji światłowodu jest wyższy niż skrętki, ale biorąc pod uwagę jego trwałość i możliwość łatwej rozbudowy przepustowości poprzez wymianę transceiverów na końcach łącza, inwestycja ta zwraca się w dłuższej perspektywie. Fale radiowe znajdują zastosowanie tam, gdzie prowadzenie kabli jest niemożliwe lub niepraktyczne, na przykład w zabytkowych budynkach czy na terenach otwartych.

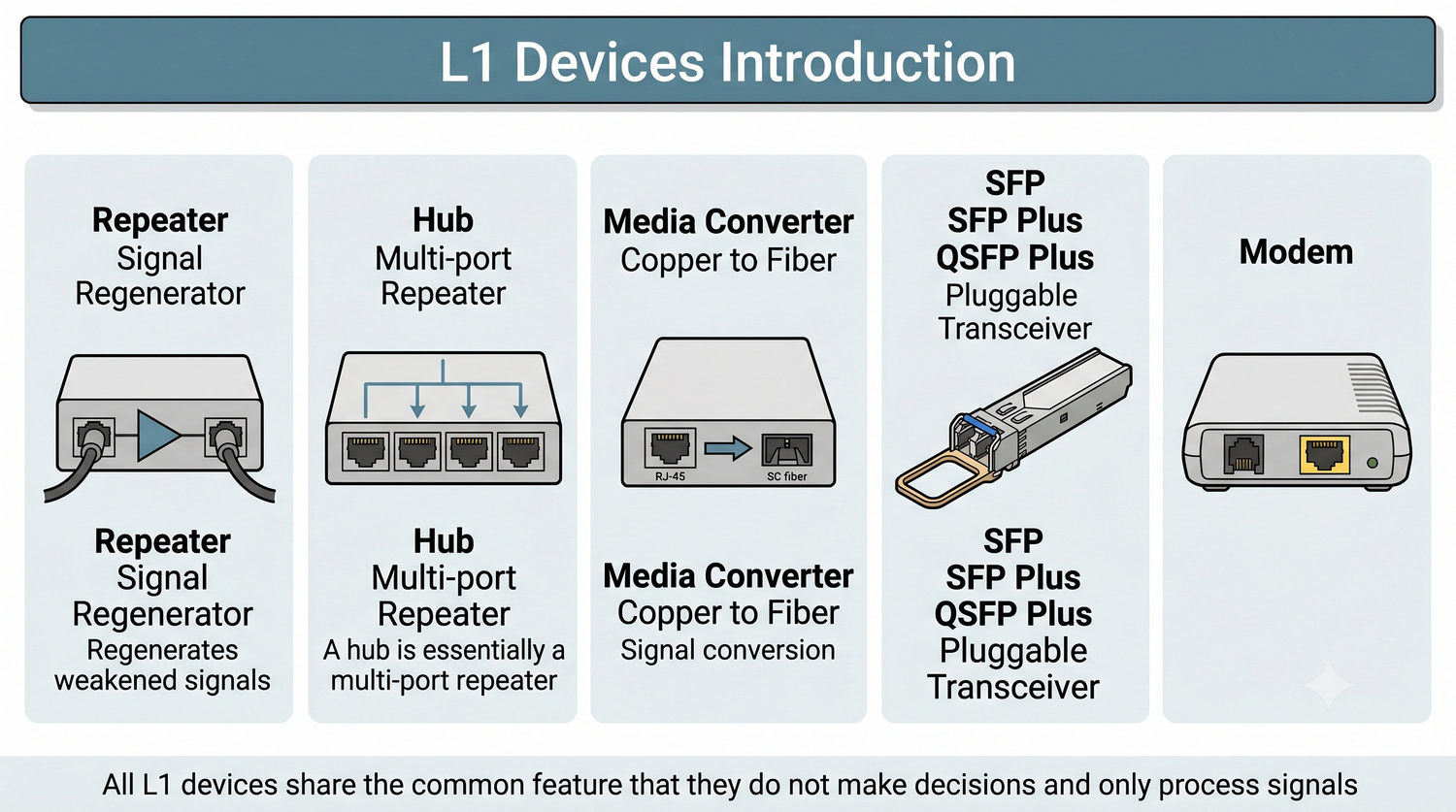

Repeater jest najprostszym urządzeniem warstwy fizycznej. Jego zadanie polega na odebraniu osłabionego i zniekształconego sygnału, oczyszczeniu go i ponownym wysłaniu z pełną mocą. Dzięki repeaterom możliwe jest wydłużenie zasięgu sieci poza standardowe limity wynikające z tłumienia kabla. Hub to w praktyce repeater wieloportowy, który regeneruje sygnał i rozsyła go na wszystkie dostępne porty, niezależnie od tego, do którego portu podłączone jest urządzenie docelowe.

Media konwertery odgrywają kluczową rolę w sieciach hybrydowych, łącząc segmenty miedziane ze światłowodowymi. Proces konwersji polega na odebraniu sygnału elektrycznego z portu RJ-45, przekształceniu go na sygnał optyczny i przesłaniu przez światłowód, a po drugiej stronie na odwrotnej konwersji. Transceivery SFP to wymienne moduły, które umożliwiają dostosowanie portu przełącznika do różnych typów mediów i odległości, co zapewnia elastyczność projektu i łatwość modernizacji sieci.

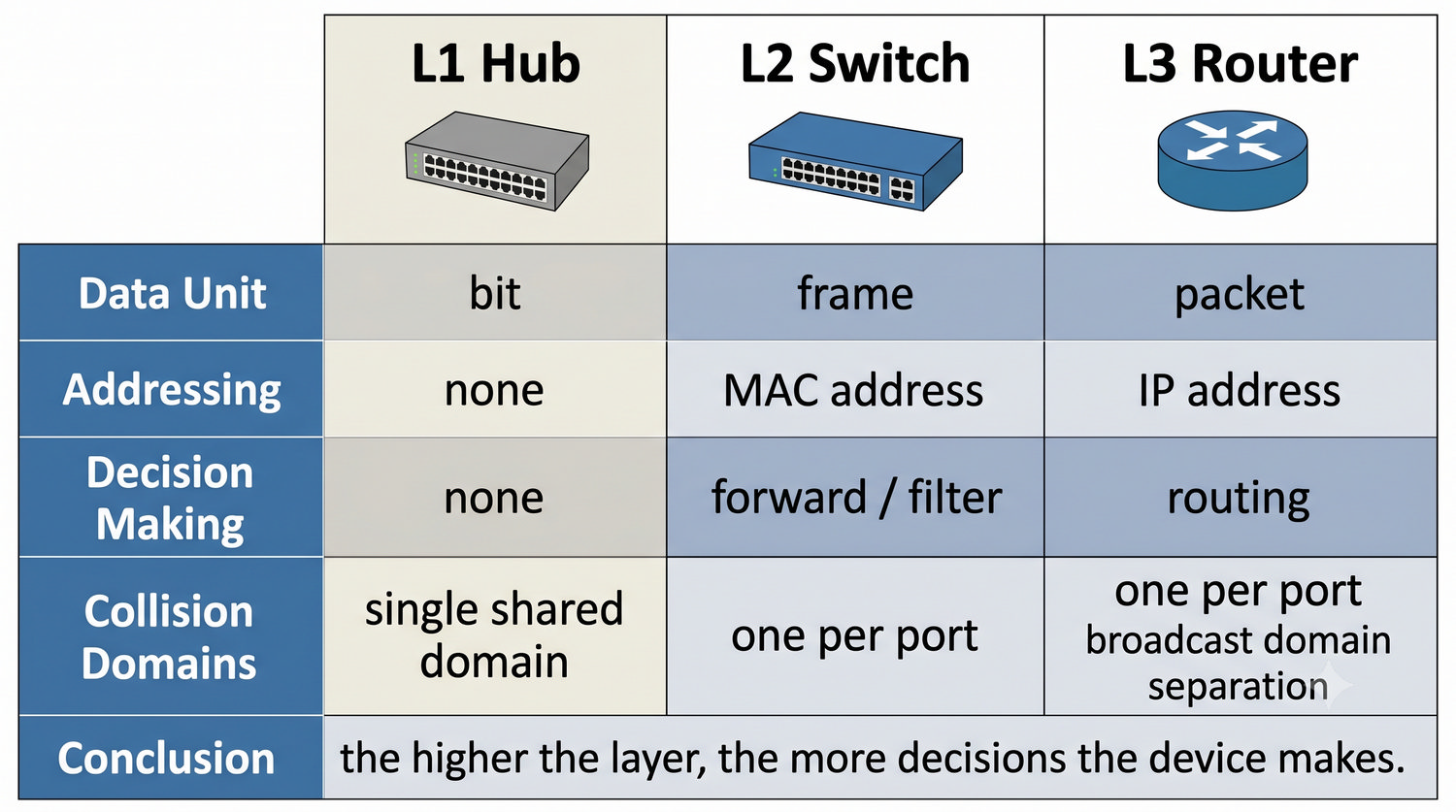

Tabela porównawcza urządzeń L1, L2 i L3 pokazuje, jak wraz z przechodzeniem do wyższych warstw rośnie inteligencja urządzeń sieciowych. Hub na warstwie 1 jest urządzeniem całkowicie pasywnym decyzyjnie, które nie posiada żadnej tablicy adresowej ani mechanizmu filtrowania. Switch na warstwie 2 buduje tablicę adresów MAC na podstawie analizy ruchu przechodzącego przez jego porty.

Router na warstwie 3 jest najbardziej zaawansowany, ponieważ podejmuje decyzje routingu na podstawie adresów IP i utrzymuje tablicę routingu, która może zawierać tysiące wpisów. Z punktu widzenia domen kolizyjnych hub jest najgorszym wyborem, ponieważ wszystkie porty współdzielą to samo pasmo. Switch eliminuje ten problem, izolując każdy port w osobnej domenie kolizyjnej. Router idzie o krok dalej i izoluje także domeny rozgłoszeniowe, co zapobiega zalewaniu sieci ruchem broadcast.

Znajomość warstwy fizycznej ma bezpośrednie przełożenie na efektywność pracy administratora sieci. Doświadczeni administratorzy stosują złotą zasadę diagnostyki: najpierw sprawdź kabel. Zanim zaczniemy analizować konfigurację przełącznika, adresację IP czy tablice routingu, należy upewnić się, że warstwa fizyczna działa poprawnie. Często okazuje się, że problem leży w uszkodzonym kablu, poluzowanym złączu lub przepalonym transceiverze.

Kolejną praktyczną korzyścią z rozumienia L1 jest umiejętność prawidłowego projektowania infrastruktury sieciowej. Wybór odpowiedniego medium, kategorii kabla i typu złącza na etapie projektu pozwala uniknąć wielu problemów w przyszłości. Na przykład zastosowanie światłowodu zamiast skrętki w łączu między budynkami eliminuje problem z ograniczeniem zasięgu do 100 metrów i zapewnia odporność na przepięcia atmosferyczne. Inwestycja w lepszej jakości komponenty L1 na etapie budowy sieci zwraca się wielokrotnie w postaci mniejszej liczby awarii i krótszych przestojów.

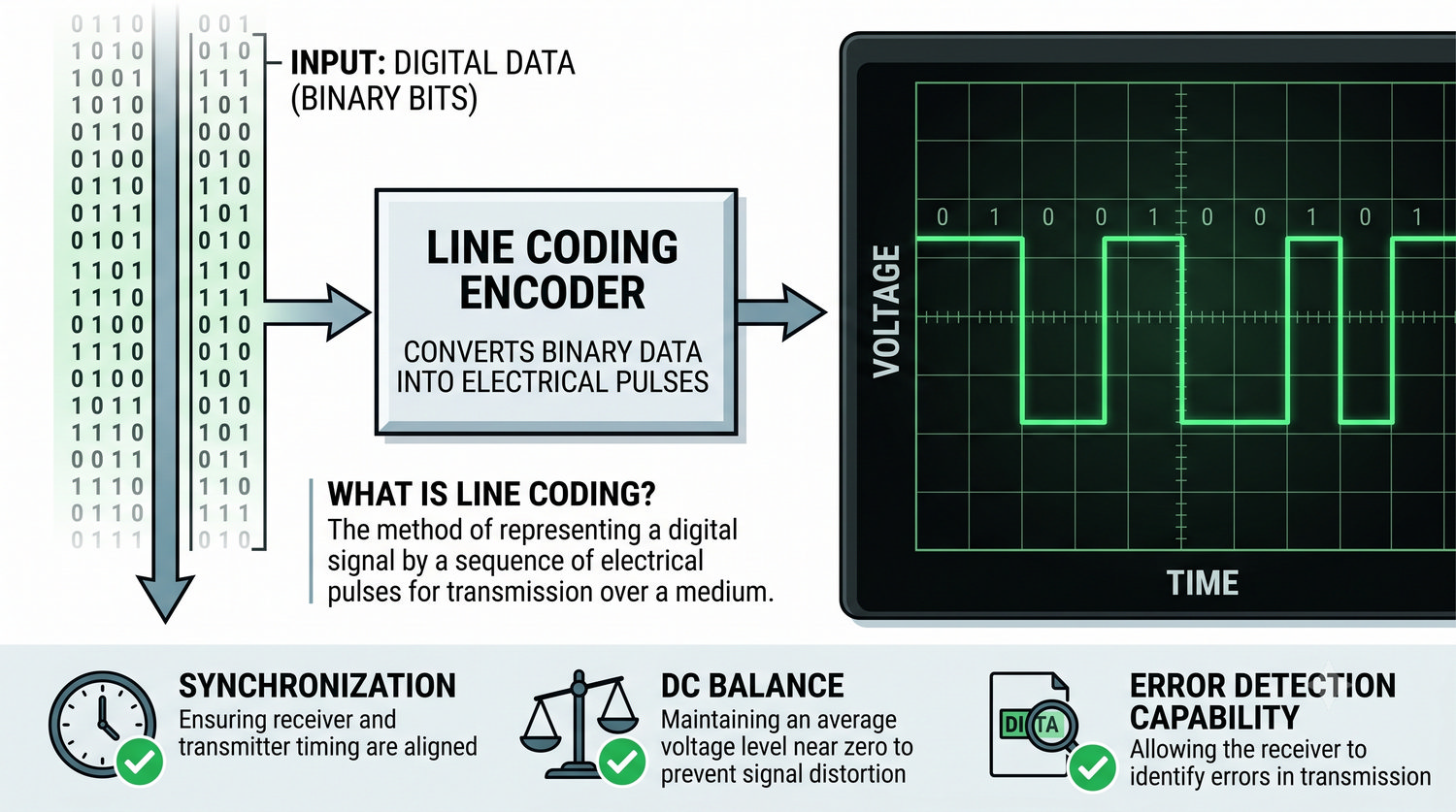

Kodowanie linii to proces, który często bywa mylony z modulacją, jednak są to dwa odrębne mechanizmy. Kodowanie linii przekształca bity na sygnał w paśmie podstawowym (baseband), czyli bezpośrednio w postaci zmian napięcia lub natężenia prądu. Modulacja natomiast nakłada sygnał na falę nośną, przesuwając go do wyższego pasma częstotliwości. W sieciach Ethernet na skrętce stosuje się wyłącznie kodowanie linii, natomiast w sieciach bezprzewodowych konieczna jest zarówno modulacja, jak i kodowanie.

Projektanci kodów linii muszą rozwiązać kilka sprzecznych wymagań. Z jednej strony kod powinien być jak najprostszy, aby zminimalizować koszt implementacji w sprzęcie. Z drugiej strony musi zapewniać niezawodną synchronizację, co wymaga odpowiedniej liczby przejść między poziomami sygnału. Dodatkowo kod nie powinien wprowadzać składowej stałej, ponieważ transformatory separujące stosowane w portach Ethernet nie przepuszczają prądu stałego. Wreszcie, kod powinien być jak najbardziej efektywny widmowo, czyli wymagać jak najmniejszego pasma do przesłania zadanej liczby bitów na sekundę.

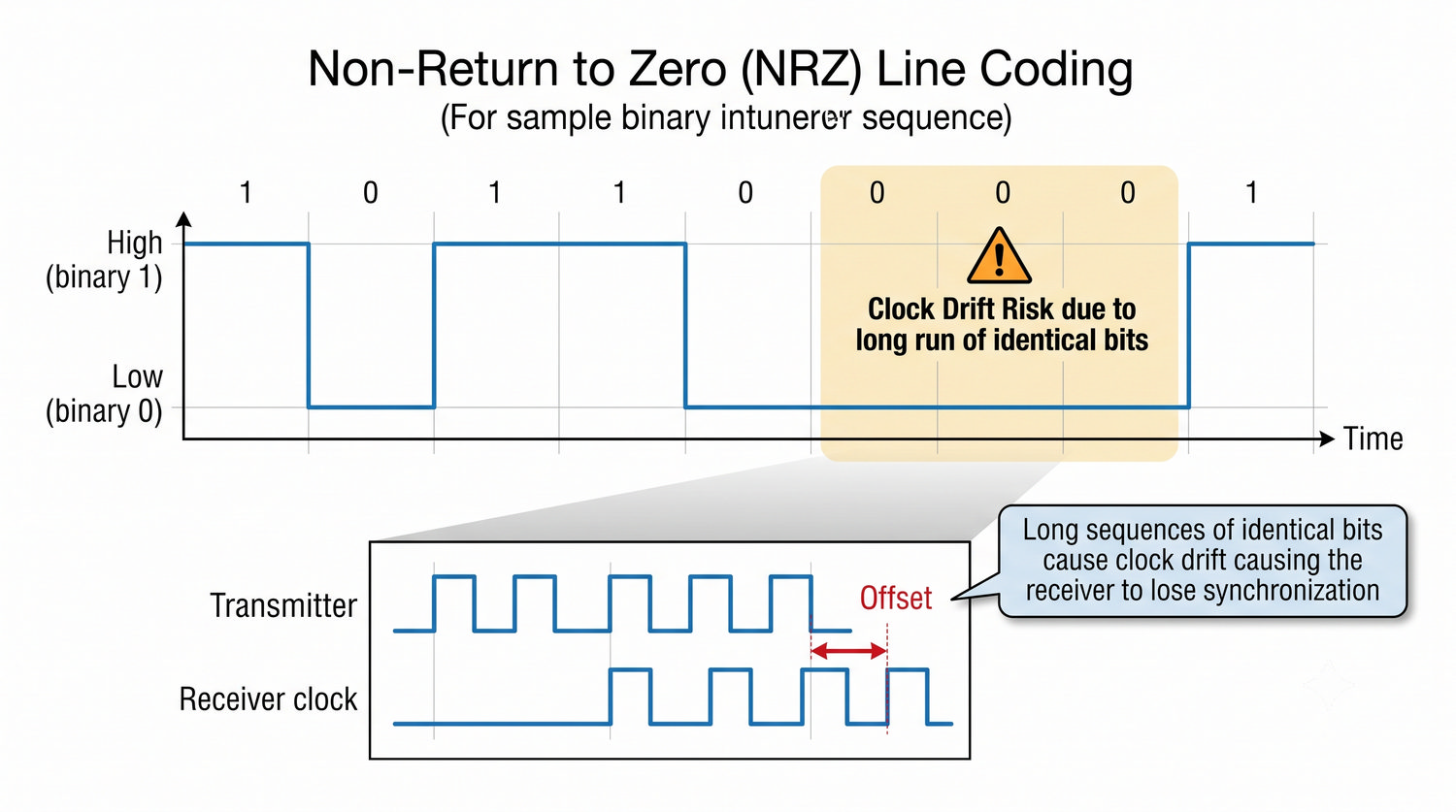

Kod NRZ jest najprostszym możliwym kodem linii, ale jego prostota jest jednocześnie jego największą wadą. W przypadku transmisji danych, które zawierają długie sekwencje tych samych bitów, na przykład podczas przesyłania pliku binarnego z dużą liczbą zer, sygnał pozostaje na stałym poziomie przez dłuższy czas. Odbiornik nie ma wtedy możliwości zsynchronizowania swojego zegara z nadajnikiem, co prowadzi do dryftu i błędnego odczytu bitów.

Problem ten jest szczególnie widoczny w starszych standardach transmisji, które nie stosowały scramblingu ani dodatkowego kodowania. Współczesne sieci Ethernet rozwiązują ten problem przez zastosowanie scramblingu przed właściwym kodowaniem – dane są mieszane z pseudolosową sekwencją, co eliminuje długie ciągi tych samych bitów. Mimo swoich wad kod NRZ jest nadal używany w niektórych zastosowaniach, gdzie prostota implementacji jest ważniejsza niż niezawodność przy długich sekwencjach bitów.

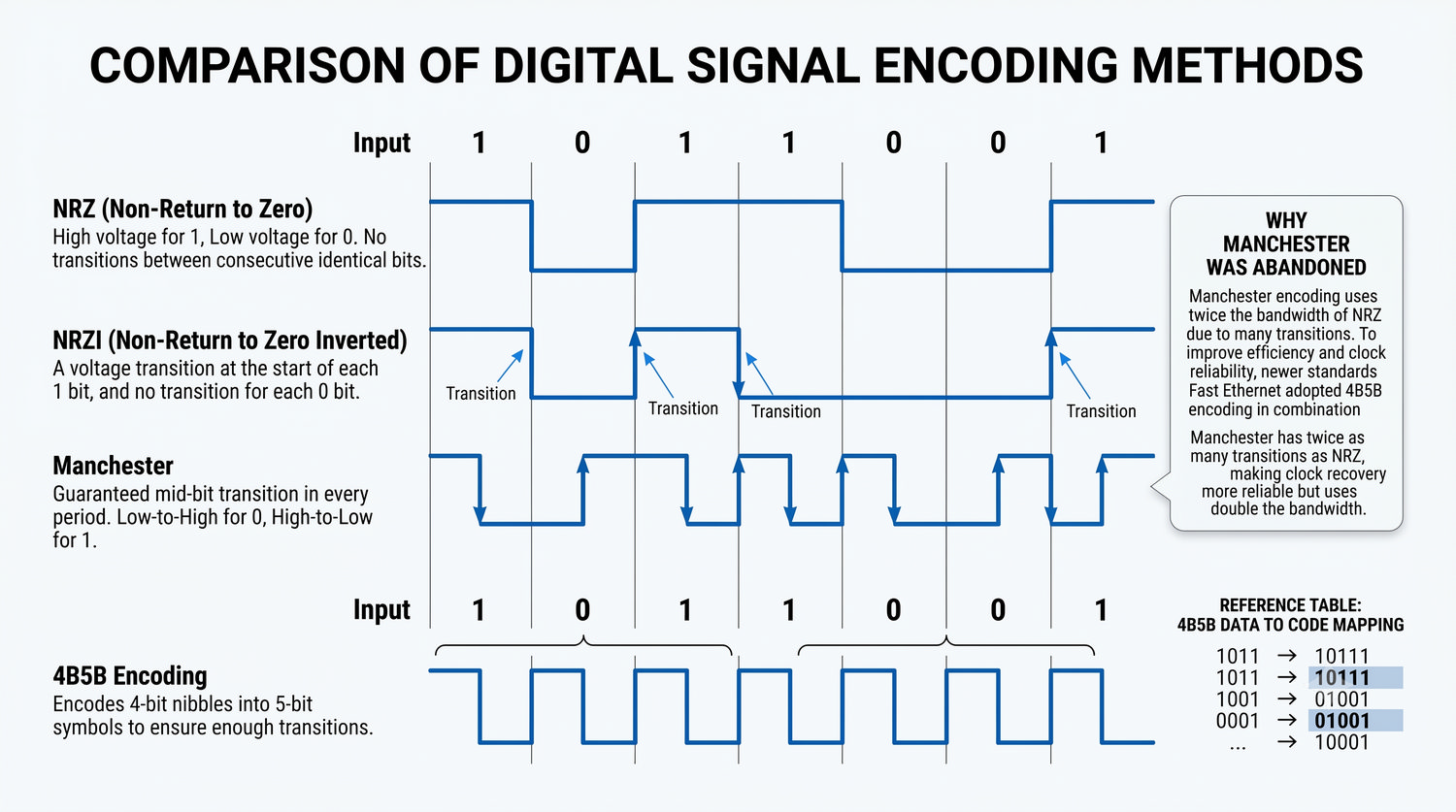

Każdy z kodów NRZI, Manchester i 4B/5B reprezentuje inne podejście do rozwiązania problemu synchronizacji. NRZI stosuje zasadę odwrotną do NRZ: zmiana poziomu oznacza jedynkę, a brak zmiany oznacza zero. W przypadku transmisji danych z przewagą jedynek kod ten zapewnia bardzo dobrą synchronizację, ale przy długich ciągach zer wraca do problemu dryftu zegara. W interfejsie USB zastosowano dodatkowy mechanizm bit-stuffingu, który wymusza zmianę sygnału po sześciu kolejnych jedynkach.

Kod Manchester jest stosowany w standardzie 10BASE-T, który był pierwszym standardem Ethernet na skrętce. Jego zaletą jest prostota synchronizacji, a wadą niska efektywność widmowa. Kod 4B/5B zastosowany w Fast Ethernet (100BASE-TX) jest dobrym przykładem kompromisu między efektywnością a niezawodnością. Dodaje tylko 25% nadmiarowości, a dzięki zastosowaniu specjalnych symboli kontrolnych (K-codes) umożliwia również przesyłanie informacji sterujących, takich jak oznaczenie początku i końca ramki.

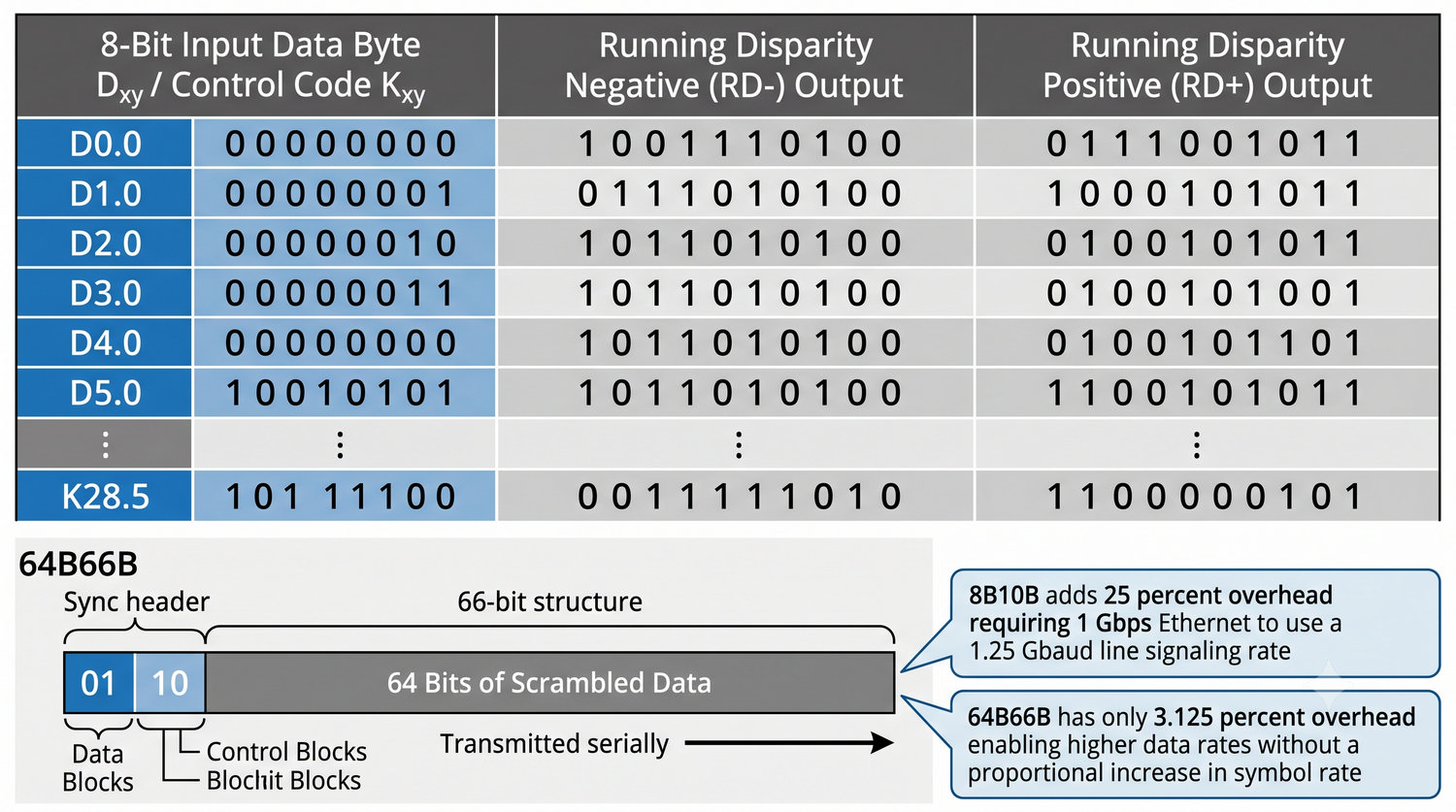

Kod 8B/10B jest przykładem zaawansowanego kodowania, które rozwiązało wiele problemów wcześniejszych kodów. Każdy 8-bitowy bajt danych jest mapowany na 10-bitowy symbol z wykorzystaniem dwóch tabel kodowych: RD- (Running Disparity negative) i RD+ (Running Disparity positive). Wybór odpowiedniej tabeli zależy od bieżącego zrównoważenia DC, co pozwala utrzymać średnią liczbę zer i jedynek na zbliżonym poziomie.

Kod 64B/66B jest następcą 8B/10B i został zaprojektowany z myślą o prędkościach 10 Gb/s i wyższych. Dwa bity synchronizacyjne (sync header) na początku każdego 66-bitowego bloku umożliwiają odbiornikowi szybkie zlokalizowanie granic bloków. Wartość 01 oznacza blok danych, a 10 oznacza blok kontrolny. Wartości 00 i 11 są nieprawidłowe i sygnalizują błąd. Dzięki niskiej nadmiarowości kod 64B/66B jest znacznie bardziej efektywny widmowo, co pozwala na osiągnięcie wyższych prędkości transmisji bez zwiększania szybkości symbolowej.

Modulacja jest niezbędna w transmisji bezprzewodowej, ponieważ fale radiowe rozchodzą się w przestrzeni i muszą być emitowane na określonej częstotliwości nośnej. Bez modulacji sygnał cyfrowy o szerokim paśmie zajmowałby zbyt duży zakres częstotliwości i zakłócałby inne transmisje. Modulacja pozwala precyzyjnie umieścić sygnał w wyznaczonym paśmie częstotliwości, co umożliwia współistnienie wielu różnych transmisji w tej samej przestrzeni.

Wybór rodzaju modulacji ma bezpośredni wpływ na efektywność widmową transmisji, wyrażaną w bitach na sekundę na herc (b/s/Hz). Proste modulacje, takie jak ASK czy FSK, oferują niską efektywność widmową, ale są odporne na zakłócenia. Złożone modulacje, takie jak QAM, oferują wysoką efektywność widmową, ale wymagają wysokiego stosunku sygnału do szumu. W praktyce systemy transmisyjne dynamicznie dobierają rodzaj modulacji w zależności od warunków panujących w kanale transmisyjnym.

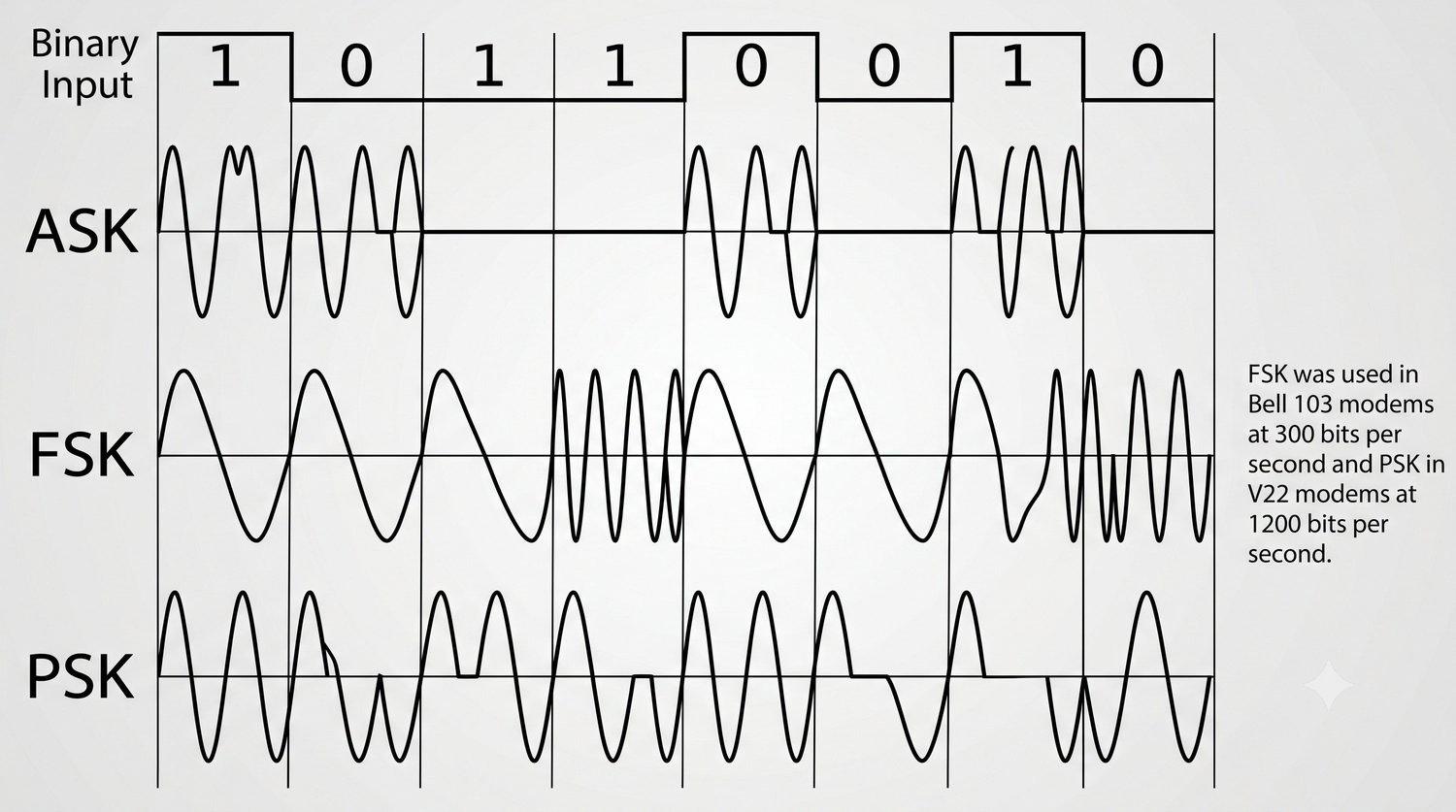

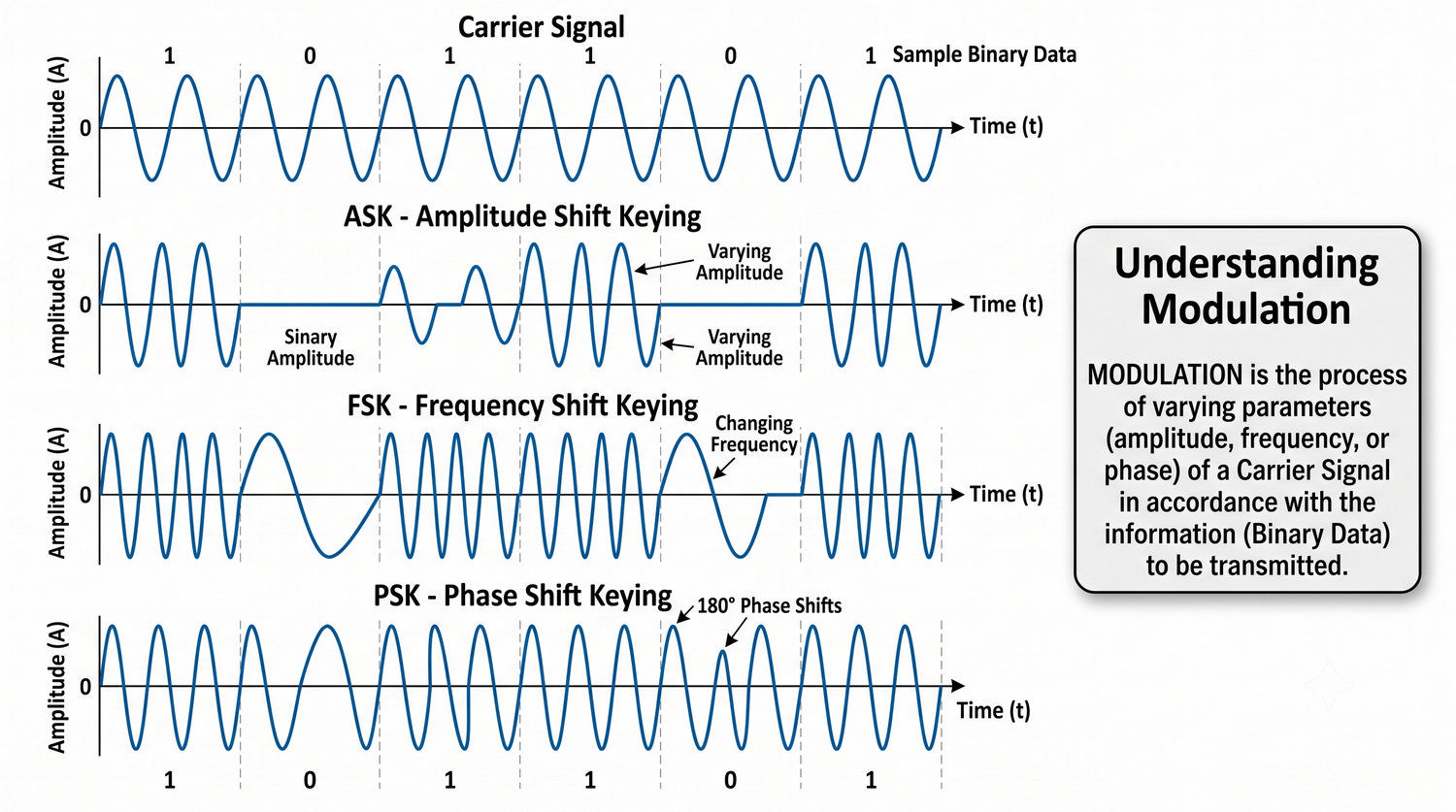

Trzy podstawowe modulacje ASK, FSK i PSK różnią się parametrem fali nośnej, który jest zmieniany zgodnie z przesyłanymi danymi. ASK jest najprostsza, ale też najbardziej podatna na zakłócenia, ponieważ nagła zmiana amplitudy może być spowodowana nie tylko danymi, ale także szumem lub interferencjami. Z tego powodu ASK rzadko stosuje się samodzielnie we współczesnych systemach transmisyjnych.

FSK jest znacznie odporniejsza na zakłócenia, ponieważ odbiornik szuka określonych częstotliwości, a nie poziomów amplitudy. Modulacja ta była powszechnie stosowana w modemach telefonicznych pierwszych generacji oraz w systemach transmisji danych przez fale radiowe VHF. PSK, szczególnie w wersji QPSK, jest podstawą wielu współczesnych standardów transmisji, w tym Wi-Fi i telewizji satelitarnej. QPSK przesyła 2 bity na symbol, wykorzystując cztery różne fazy sygnału, co podwaja przepustowość w porównaniu z podstawowym PSK bez zwiększania wymaganego pasma.

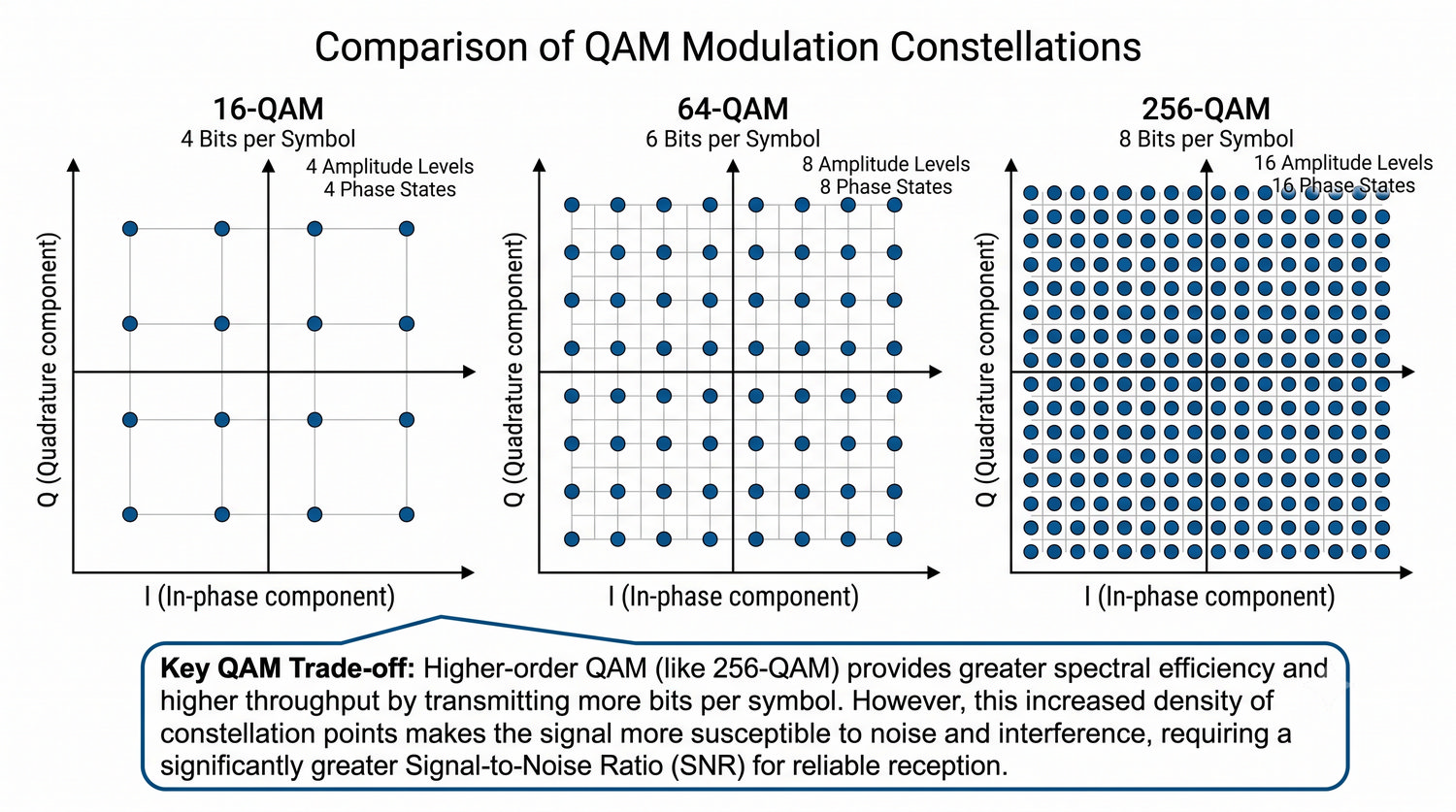

Modulacja QAM jest jednym z najważniejszych osiągnięć w dziedzinie transmisji cyfrowej, ponieważ umożliwia bardzo efektywne wykorzystanie dostępnego pasma. Wykres konstelacji QAM przedstawia symbole jako punkty na płaszczyźnie I/Q, gdzie oś pozioma (I) reprezentuje składową zgodną w fazie, a oś pionowa (Q) składową przesuniętą w fazie o 90 stopni. Każdy punkt odpowiada unikalnej kombinacji amplitudy i fazy, a tym samym unikalnej sekwencji bitów.

Wybór rzędu modulacji QAM jest zawsze kompromisem między przepustowością a niezawodnością. W sieciach Wi-Fi standard 802.11n i 802.11ac stosują adaptacyjną modulację: gdy sygnał jest silny i czysty, używana jest 256-QAM (8 bitów na symbol), ale gdy pojawiają się zakłócenia, system automatycznie przełącza się na 16-QAM lub nawet QPSK. Dzięki temu łącze pozostaje stabilne, choć z niższą przepustowością. Ten mechanizm nazywa się adaptacyjną modulacją i kodowaniem i jest kluczowy dla wydajności współczesnych sieci bezprzewodowych.

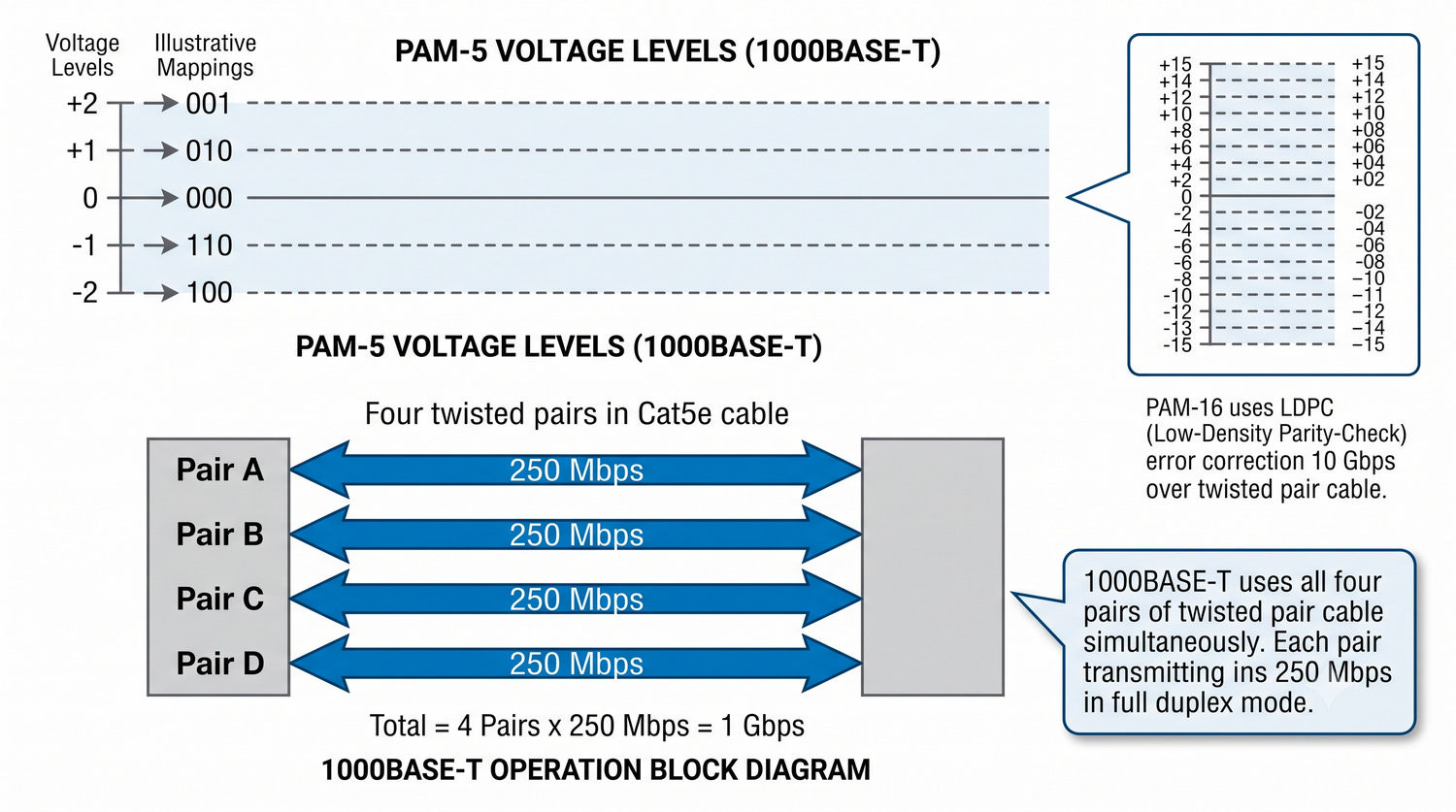

Modulacja PAM w Ethernetie na skrętce jest przykładem innowacyjnego podejścia do zwiększania przepustowości bez konieczności zwiększania szybkości symbolowej. W standardzie 1000BASE-T wykorzystano cztery pary skrętki jednocześnie, z których każda pracuje w trybie full-duplex, co oznacza, że dane są przesyłane jednocześnie w obu kierunkach na tej samej parze. Aby to umożliwić, zastosowano zaawansowane techniki cyfrowego przetwarzania sygnału, w tym echo cancellation i NEXT cancellation.

Standard 10GBASE-T jest znacznie bardziej wymagający zarówno pod względem jakości kabla, jak i złożoności układów scalonych. Zastosowanie kodowania LDPC umożliwia korekcję błędów transmisji, co pozwala na pracę przy niższym stosunku sygnału do szumu. Jednak te zaawansowane techniki mają swoją cenę energetyczną – port 10GBASE-T może pobierać nawet 4-5 watów, podczas gdy port 1000BASE-T pobiera około 0,5 wata. Z tego powodu w centrach danych często preferuje się światłowody, które oferują niższe opóźnienia i mniejsze zużycie energii przy prędkościach 10 Gb/s i wyższych.

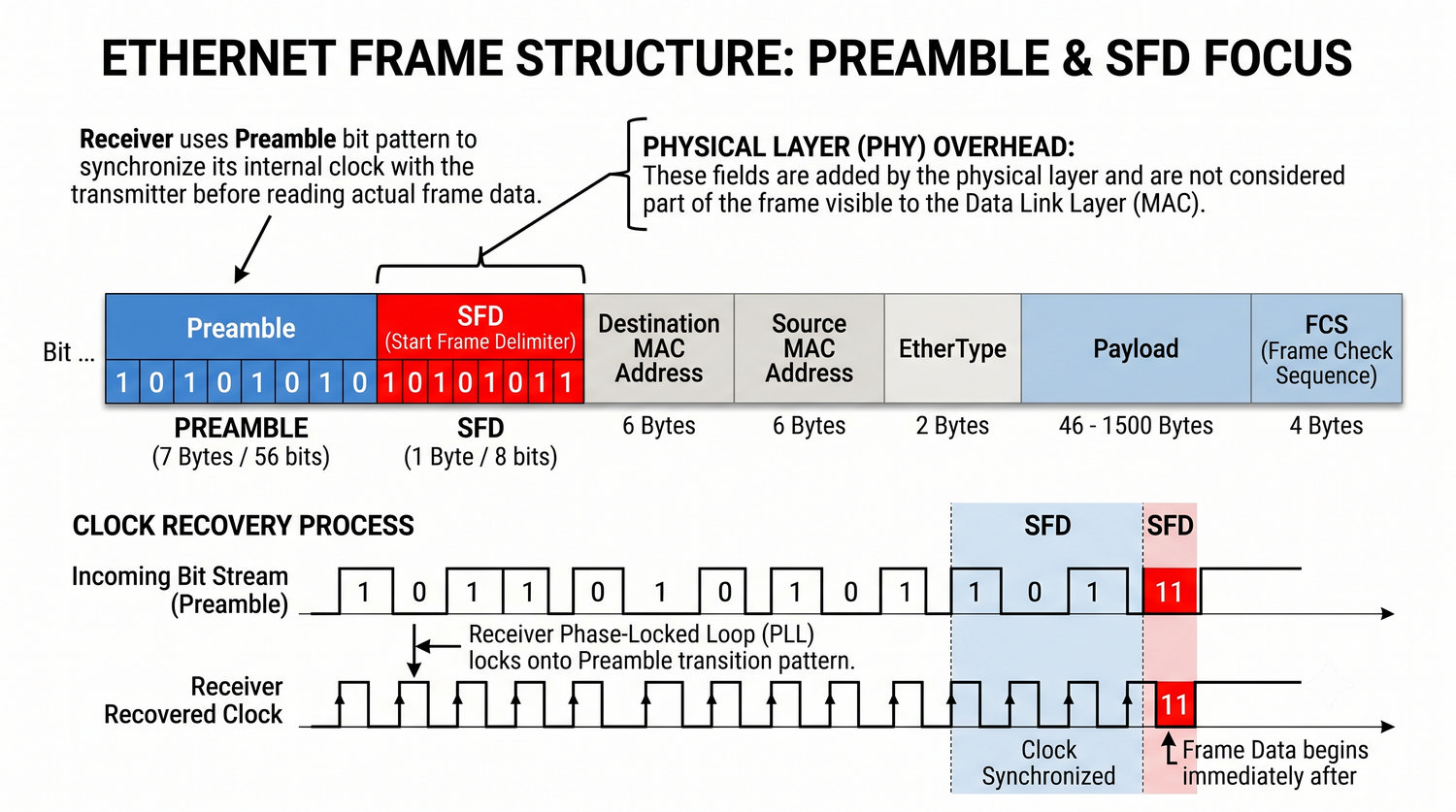

Preambuła Ethernet jest często mylona z nagłówkiem ramki, ale w rzeczywistości jest to element dodawany wyłącznie przez warstwę fizyczną. Kiedy karta sieciowa przygotowuje ramkę do wysłania, warstwa fizyczna dodaje na początku 56 bitów naprzemiennych jedynek i zer, które służą jako sekwencja treningowa dla odbiornika. W trakcie odbioru preambuły karta sieciowa dostraja swój wewnętrzny generator zegara do prędkości nadawania, aby poprawnie odczytywać kolejne bity.

Po preambule następuje SFD, który jest jednobajtowym znacznikiem informującym, że za chwilę rozpoczną się dane ramki. W standardzie Gigabit Ethernet i szybszych preambuła i SFD są nadal obecne, ale ich struktura może być modyfikowana w celu zwiększenia wydajności. W 10GBASE-R na przykład zastosowano skróconą preambułę, a w standardach 40 Gb/s i 100 Gb/s stosuje się wielotorową transmisję z wieloma preambułami. Niezależnie od prędkości, rola preambuły pozostaje ta sama – ma zapewnić niezawodną synchronizację odbiornika z nadajnikiem przed rozpoczęciem właściwej transmisji danych.

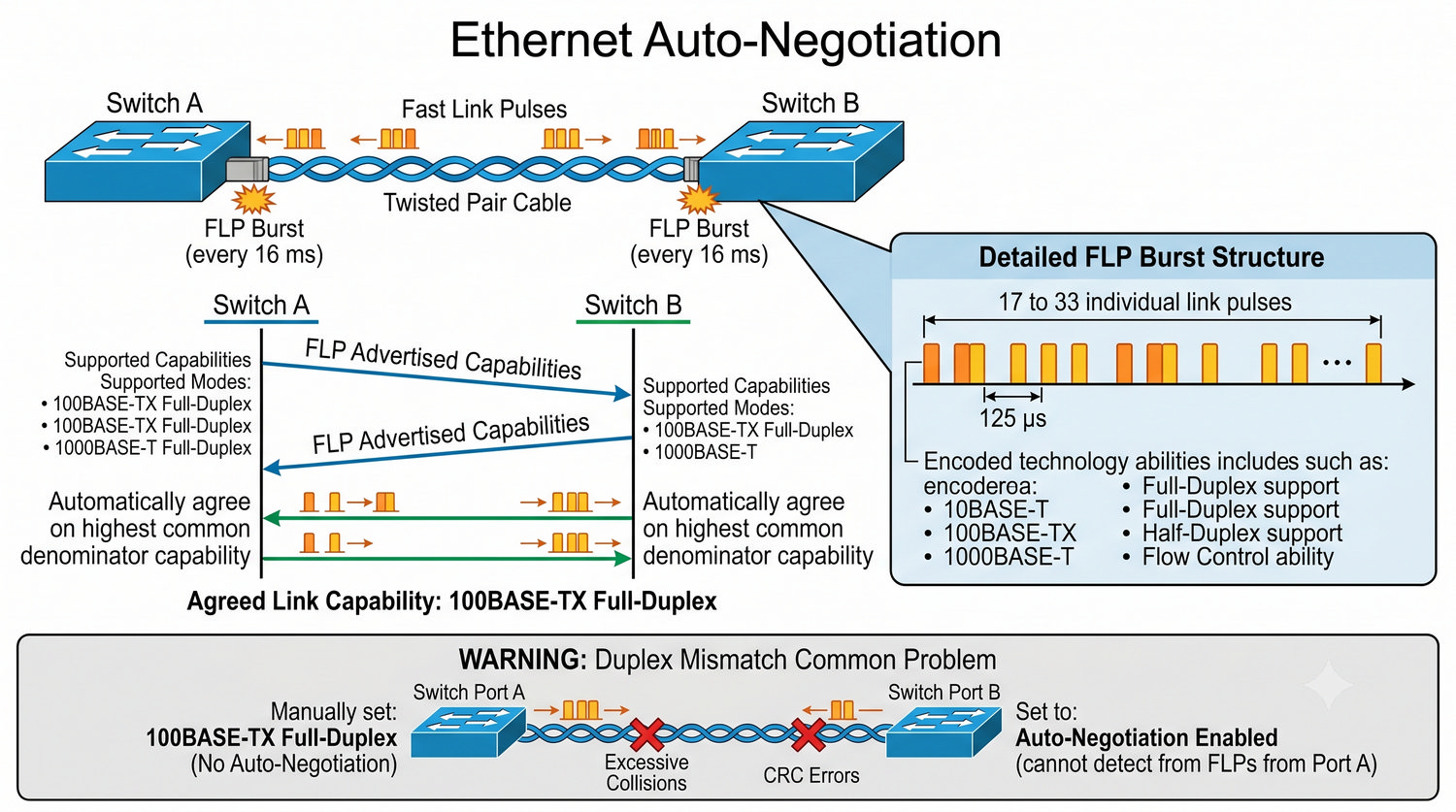

Autonegocjacja jest mechanizmem, który znacząco uprościł konfigurację sieci Ethernet. W przeszłości administrator musiał ręcznie ustawiać prędkość i tryb duplex na każdym porcie przełącznika i karcie sieciowej, co było źródłem licznych błędów konfiguracyjnych. Wprowadzenie autonegocjacji w standardzie 100BASE-TX sprawiło, że urządzenia same uzgadniają najlepsze wspólne parametry, co znacznie zmniejszyło liczbę problemów związanych z niedopasowaniem.

Mechanizm FLP działa przez wysyłanie impulsów o długości 100 ns co 16 ms, które zawierają zakodowaną informację o obsługiwanych technologiach. Proces negocjacji trwa około 1-2 sekund od momentu podłączenia kabla. W przypadku starszych urządzeń, które nie obsługują autonegocjacji, przełącznik musi wykryć obecność sygnału i dostosować się. Niestety, niedopasowanie duplex pozostaje jednym z najtrudniejszych do zdiagnozowania problemów sieciowych, ponieważ objawia się ono spadkiem wydajności, a nie całkowitą utratą łączności. Objawy to zwiększona liczba błędów CRC i kolizji na interfejsie, które można zaobserwować w licznikach interfejsu przełącznika.

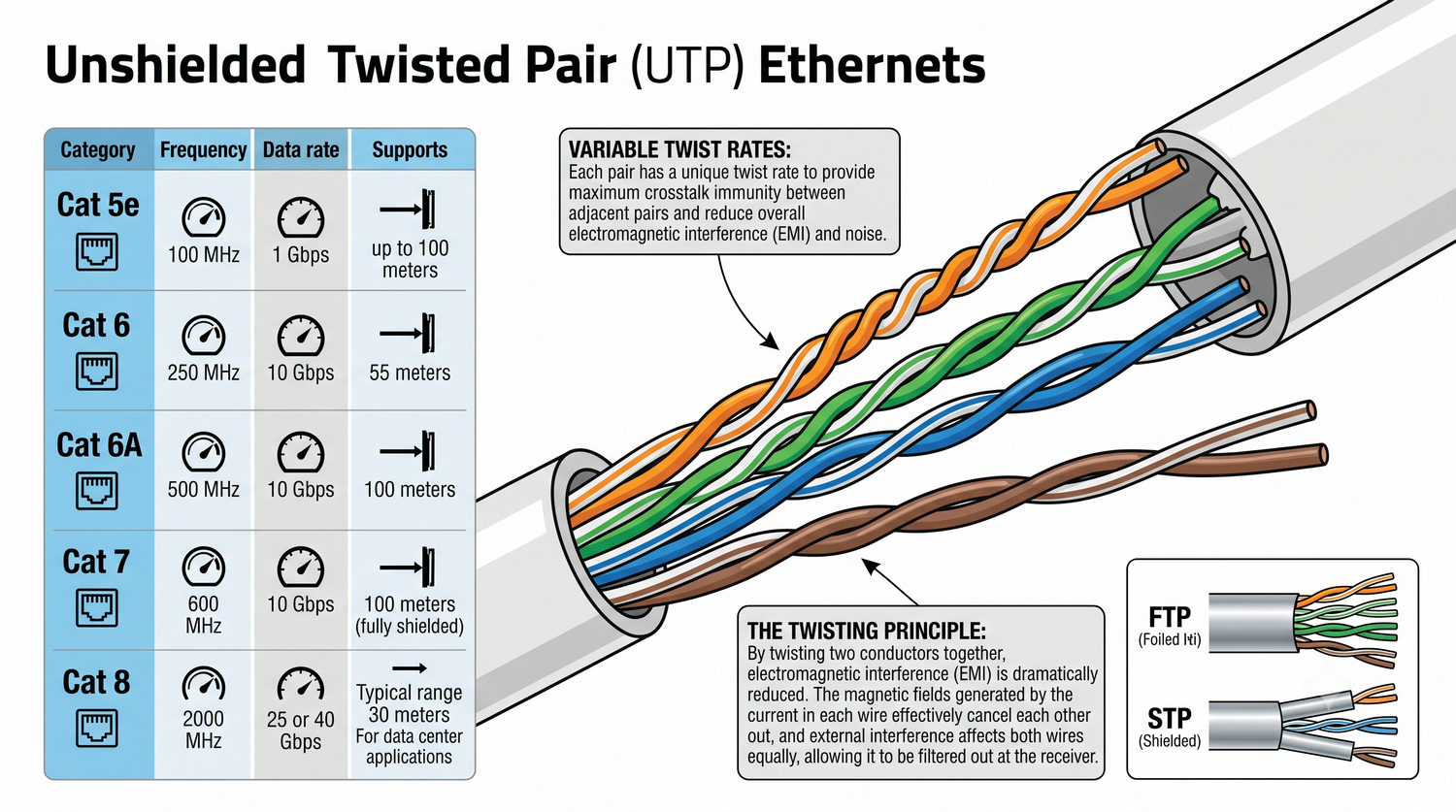

Skrętka miedziana jest najpopularniejszym medium transmisyjnym w sieciach lokalnych ze względu na optymalny stosunek ceny do wydajności. Kluczowym elementem jej budowy są cztery pary przewodów skręcone ze sobą z różnym skokiem dla każdej pary. Różny skok skręcania jest celowy – zapobiega przesłuchom między parami, które mogłyby zakłócać transmisję. W kablach wyższych kategorii skok jest precyzyjniej kontrolowany, a liczba skręceń na metr większa.

Ekranowanie kabla to kolejny aspekt, który wpływa na jego właściwości. UTP (Unshielded Twisted Pair) nie posiada żadnego ekranowania i jest najtańszy, ale najbardziej podatny na zakłócenia. FTP (Foiled Twisted Pair) ma foliowe ekranowanie całego kabla, a STP (Shielded Twisted Pair) ma dodatkowo ekranowane każdą parę oddzielnie. Wybór między UTP, FTP a STP zależy od środowiska, w którym kabel będzie pracował – w biurze z dala od silnych źródeł zakłóceń wystarczy UTP, ale w pobliżu silników elektrycznych czy linii wysokiego napięcia konieczne jest STP.

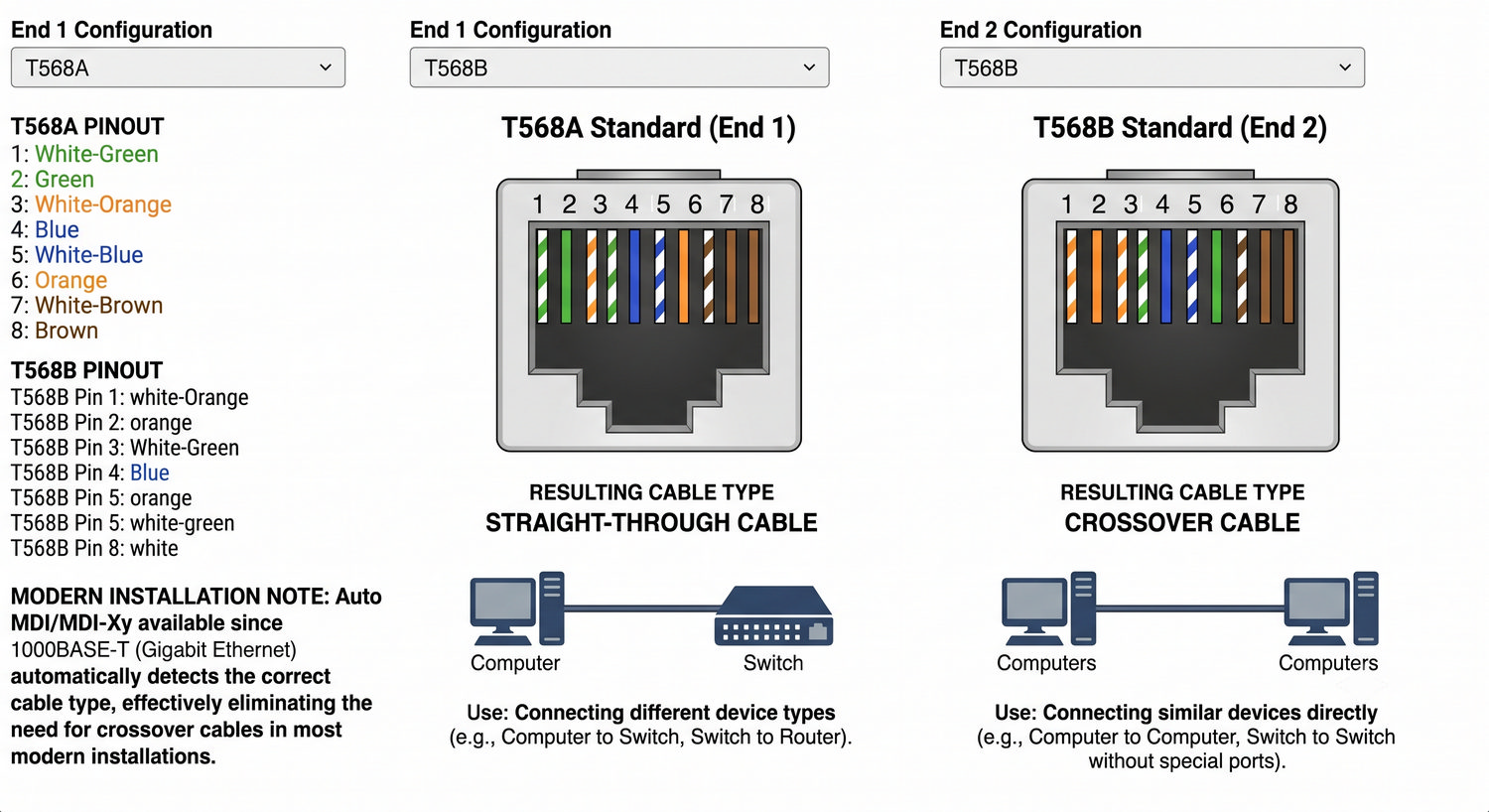

Standardy T568A i T568B różnią się wyłącznie kolejnością dwóch par przewodów, ale ta pozornie niewielka różnica ma znaczenie historyczne i praktyczne. Standard T568A jest zgodny z amerykańskimi normami rządowymi i jest wymagany w instalacjach finansowanych ze środków publicznych w USA. T568B jest bardziej popularny w sektorze komercyjnym. W Europie oba standardy są akceptowane, ale ważne jest, aby w ramach jednej instalacji stosować jednolity standard.

Kabel prosty (straight-through) ma oba końce zakończone według tego samego standardu i służy do łączenia urządzeń różnych typów, na przykład komputera z przełącznikiem. Kabel krosowy (crossover) ma jeden koniec T568A, a drugi T568B, co powoduje skrzyżowanie par transmisyjnych i odbiorczych. Dawniej był niezbędny do łączenia dwóch komputerów bezpośrednio lub dwóch przełączników. Obecnie funkcja Auto MDI/MDI-X sprawia, że kable krosowe są praktycznie zbędne, ale ich znajomość jest nadal wymagana przy pracy ze starszym sprzętem lub w sytuacjach, gdy autonegocjacja jest wyłączona.

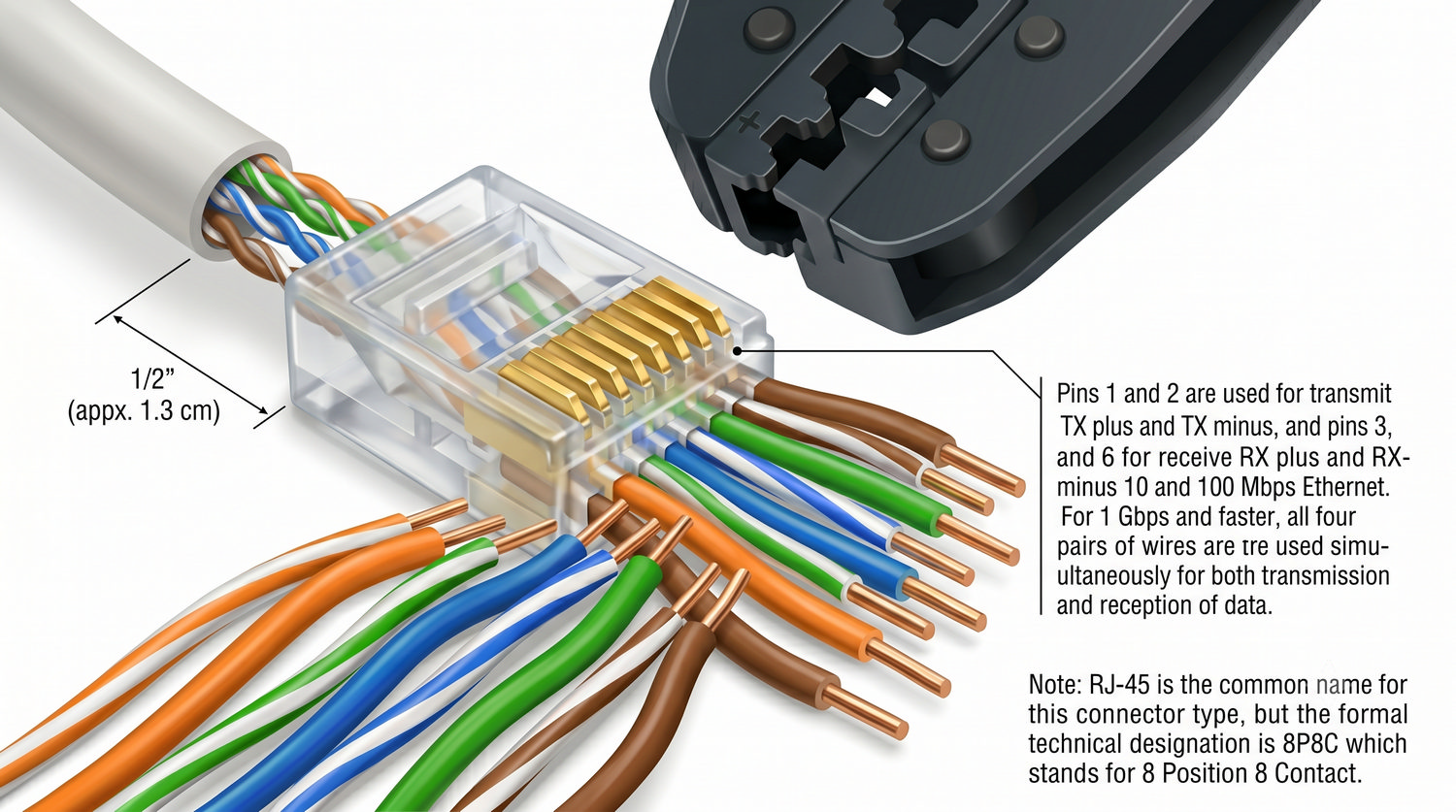

Złącze 8P8C jest często nazywane RJ-45, choć formalnie RJ-45 to specyfikacja interfejsu Registered Jack, która obejmuje nie tylko złącze, ale także układ pinów i sygnały. W praktyce branżowej obie nazwy są używane zamiennie, ale warto znać tę różnicę. Wtyk RJ-45 posiada osiem styków, które są połączone z ośmioma przewodami kabla za pomocą nożowych styków przecinających izolację podczas zaciskania.

W sieciach 10 i 100 Mb/s wykorzystywane są fizycznie tylko cztery z ośmiu przewodów, co oznacza, że w teorii pozostałe cztery przewody mogą być użyte do innych celów, na przykład do zasilania urządzeń PoE (Power over Ethernet) lub do transmisji sygnału telefonicznego. W praktyce jednak zaleca się stosowanie kabli, w których wszystkie osiem przewodów jest prawidłowo zaciśniętych, ponieważ nawet w sieciach 100 Mb/s nieużywane przewody mogą powodować przesłuchy wpływające na jakość transmisji. W sieciach 1 Gb/s i szybszych wszystkie cztery pary są wykorzystywane do transmisji danych, co wymaga precyzyjnego zaciskania i wysokiej jakości wtyków.

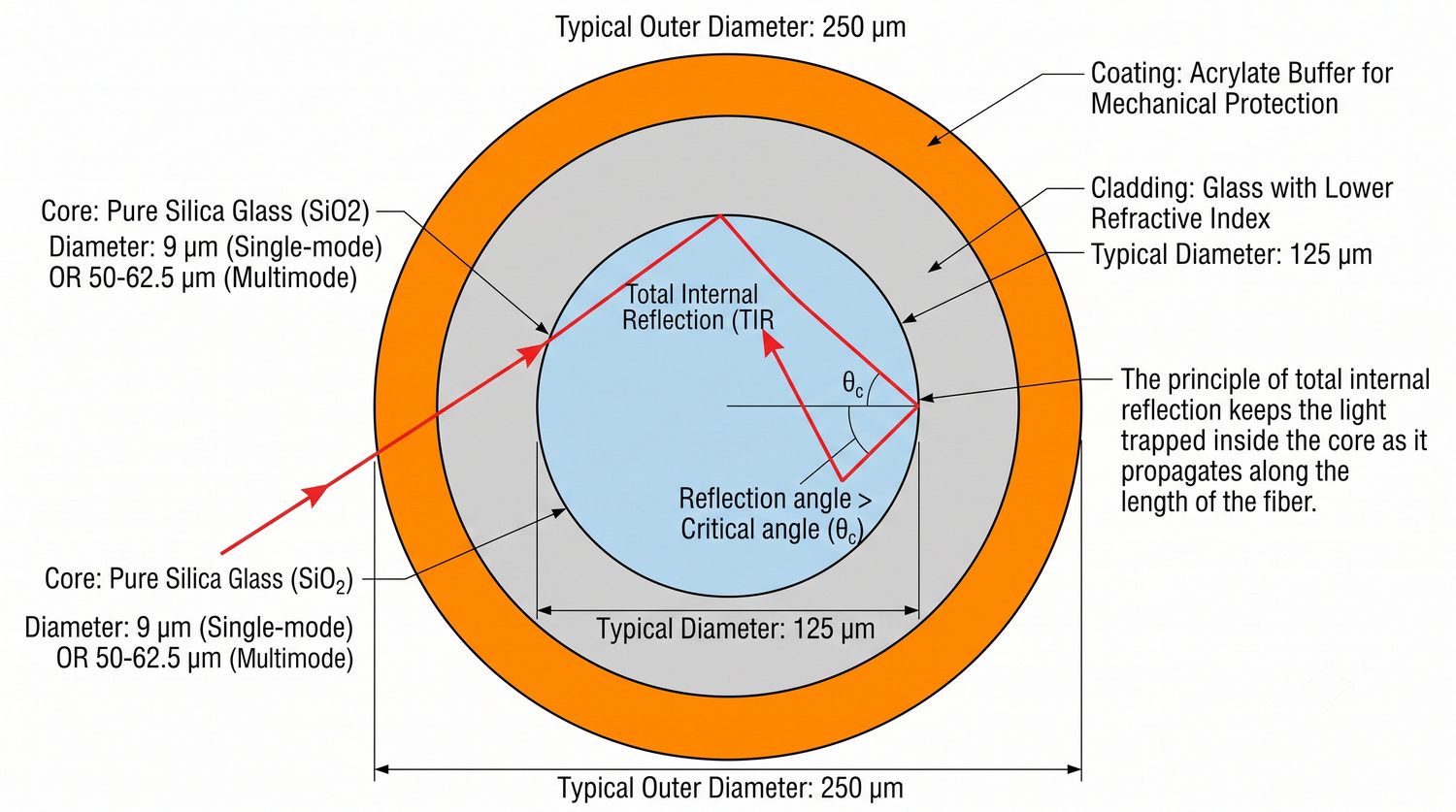

Światłowód jest medium transmisyjnym o wyjątkowych właściwościach, które wynikają z fizycznych zasad propagacji światła w szkle. Zjawisko całkowitego wewnętrznego odbicia powoduje, że światło wprowadzone do rdzenia pod odpowiednim kątem odbija się od granicy rdzeń-płaszcz i pozostaje uwięzione wewnątrz rdzenia. Dzięki temu sygnał świetlny może przebyć dziesiątki kilometrów bez konieczności regeneracji, co jest niemożliwe do osiągnięcia w przypadku kabli miedzianych.

Czystość szkła kwarcowego użytego do produkcji światłowodu ma kluczowe znaczenie dla tłumienia sygnału. Nawet śladowe zanieczyszczenia mogą znacząco zwiększyć tłumienie i ograniczyć zasięg łącza. Proces produkcji światłowodu odbywa się w specjalnych wieżach ciągnących, gdzie preforma szklana jest podgrzewana do temperatury około 2000 stopni Celsjusza, a następnie rozciągana do odpowiedniej średnicy. Kontrola jakości w procesie produkcyjnym musi być niezwykle precyzyjna, ponieważ nawet mikrometryczne nierówności na granicy rdzeń-płaszcz mogą powodować straty sygnału.

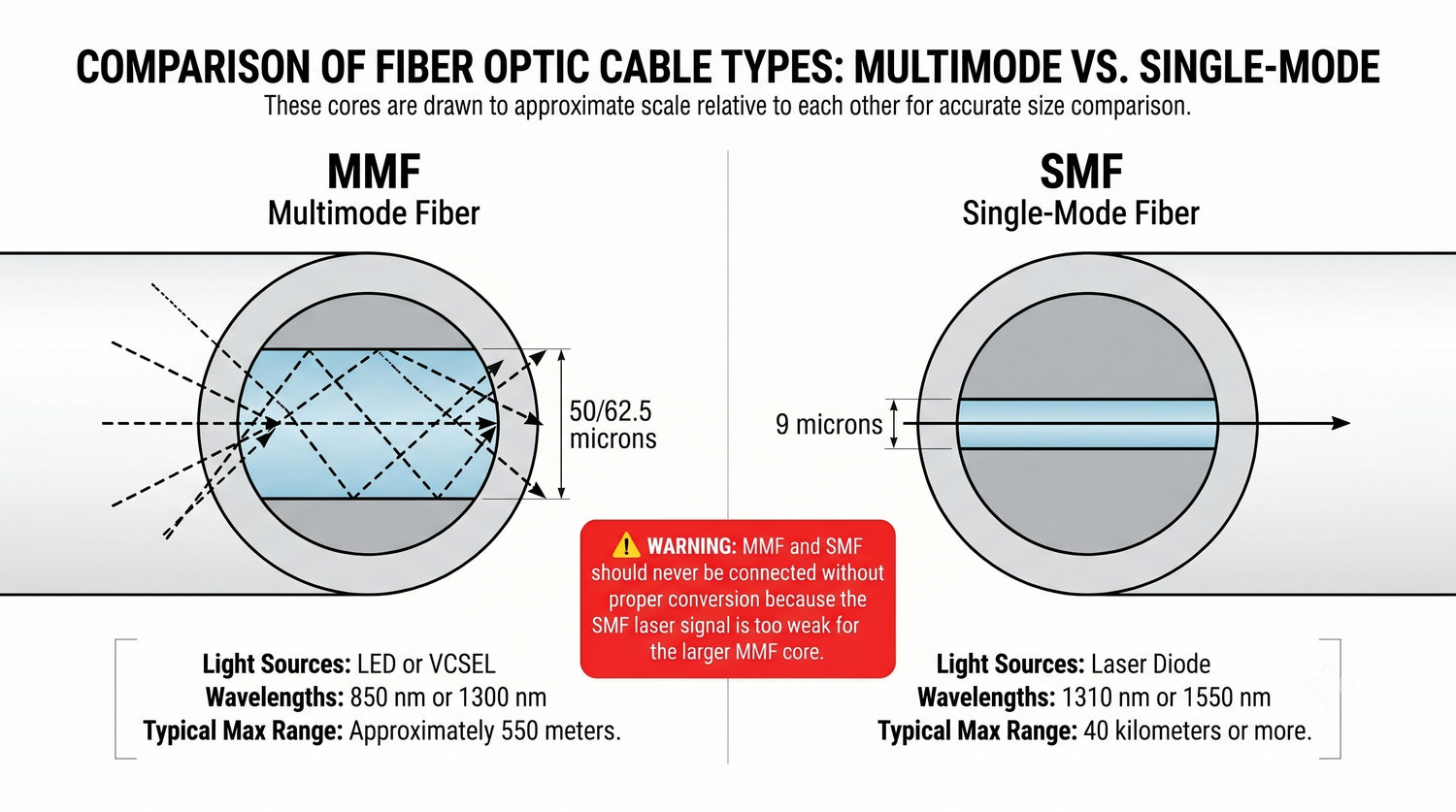

Różnica między światłowodem wielomodowym a jednomodowym ma fundamentalne znaczenie dla projektowania sieci światłowodowych. Światłowód wielomodowy z rdzeniem 50 lub 62,5 mikrometra umożliwia propagację wielu modów promieniowania świetlnego, czyli różnych dróg, jakimi światło może przemieszczać się w rdzeniu. Każdy z tych modów ma nieco inną drogę optyczną, co powoduje różnice w czasie dotarcia do odbiornika. Zjawisko to nosi nazwę dyspersji modalnej i jest głównym ograniczeniem MMF.

Światłowód jednomodowy z rdzeniem o średnicy zaledwie 9 mikrometrów eliminuje dyspersję modalną, ponieważ wymusza propagację tylko jednego modu podstawowego. Dzięki temu możliwa jest transmisja z prędkością 100 Gb/s i wyższą na dystansach sięgających 40 kilometrów bez regeneracji sygnału. SMF wymaga jednak laserów o wąskiej wiązce, które są droższe od diod LED czy VCSEL stosowanych w MMF. W praktyce MMF jest stosowany w sieciach lokalnych i kampusowych, gdzie odległości nie przekraczają kilkuset metrów, a SMF w sieciach rozległych, łączach operatorskich i backbone'ach internetowych.

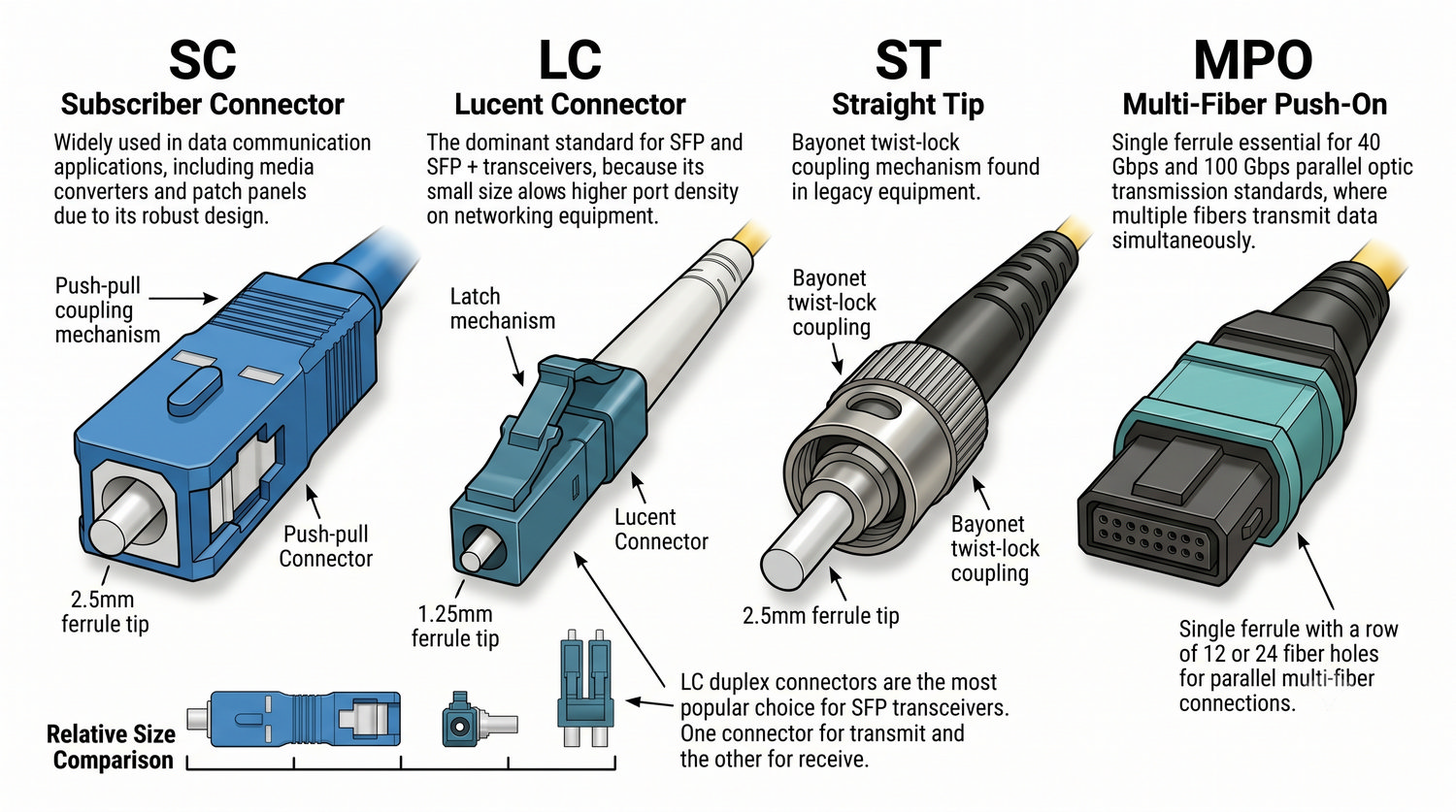

Wybór odpowiedniego złącza światłowodowego ma wpływ zarówno na koszt instalacji, jak i na jej niezawodność i łatwość późniejszej rozbudowy. Złącze SC jest jednym z najstarszych i nadal popularnych typów, cenionym za prostotę obsługi i wytrzymałość. Jego konstrukcja push-pull umożliwia łatwe podłączanie i odłączanie nawet w trudno dostępnych miejscach. Złącza SC są często stosowane w sieciach operatorskich i w media konwerterach.

Złącze LC stało się dominującym standardem w nowoczesnych sieciach dzięki swojej miniaturowej budowie, która pozwala na umieszczenie dwukrotnie większej liczby portów na panelu przełącznika. W transceiverach SFP i SFP+ złącza LC są standardem, ponieważ zajmują dokładnie tyle miejsca, ile szerokość portu SFP. Złącze MPO jest stosowane w sieciach o bardzo wysokiej gęstości portów, gdzie jedno złącze może obsłużyć 12 lub 24 włókna jednocześnie. MPO jest kluczowe w standardach 40 Gb/s i 100 Gb/s, gdzie transmisja odbywa się równolegle na wielu włóknach.

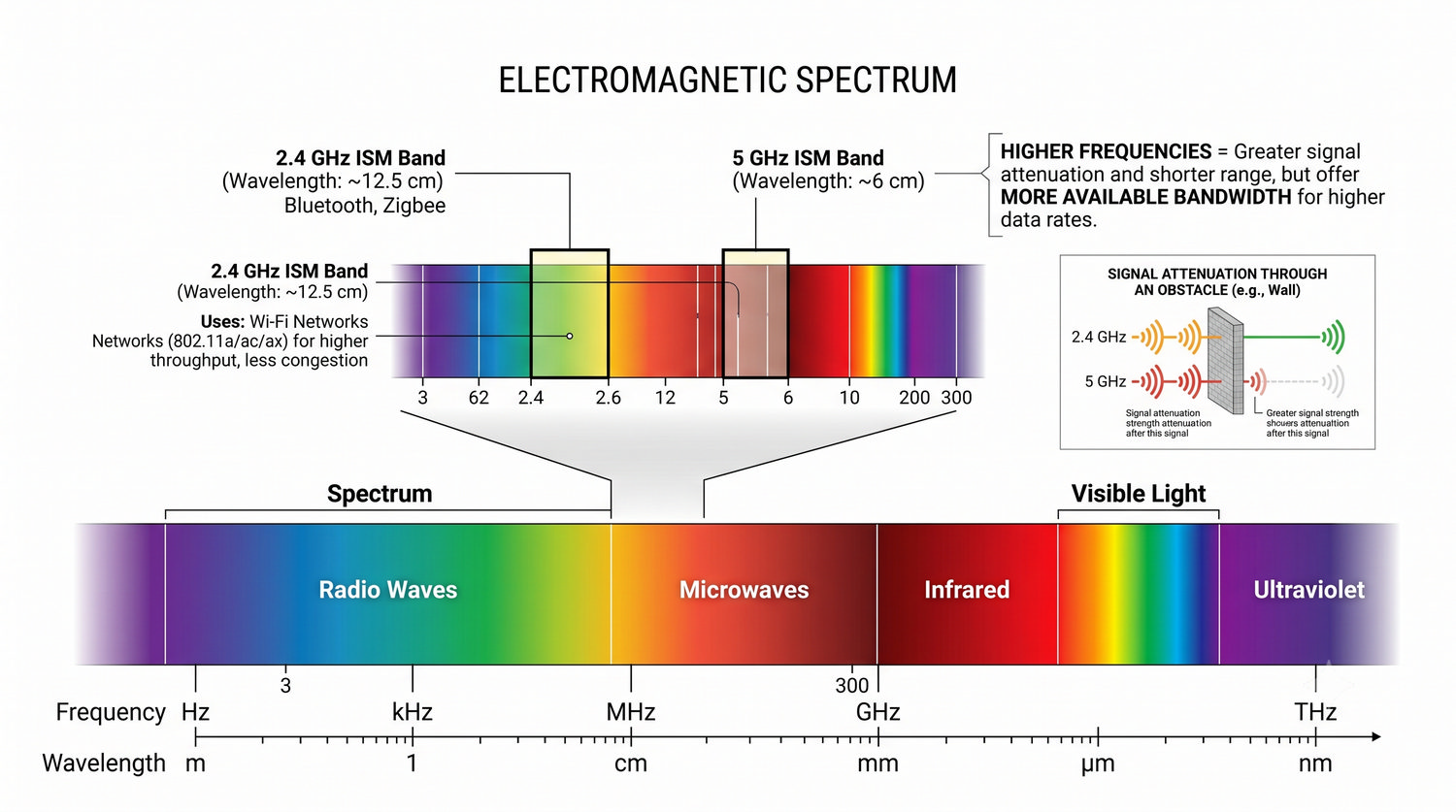

Fale radiowe jako medium transmisyjne różnią się zasadniczo od kabli miedzianych i światłowodów, ponieważ nie wymagają fizycznego połączenia między nadajnikiem a odbiornikiem. Z jednej strony jest to ogromna zaleta, która umożliwia mobilność urządzeń, z drugiej strony otwarty charakter transmisji radiowej sprawia, że jest ona podatna na zakłócenia i przechwycenie. Dlatego sieci bezprzewodowe muszą stosować zaawansowane mechanizmy szyfrowania i kontroli dostępu.

Propagacja fal radiowych zależy od wielu czynników, w tym od częstotliwości, mocy nadajnika, rodzaju anten oraz przeszkód znajdujących się na drodze sygnału. Fale o niższej częstotliwości (2,4 GHz) lepiej przenikają przez ściany i przeszkody, ale oferują niższą przepustowość. Fale o wyższej częstotliwości (5 GHz, 6 GHz w Wi-Fi 6E) oferują wyższą przepustowość, ale są silniej tłumione przez przeszkody i mają mniejszy zasięg. Dodatkowo fale radiowe mogą ulegać odbiciom, dyfrakcji i interferencji, co w praktyce oznacza, że jakość transmisji bezprzewodowej może być zmienna w czasie i zależna od warunków otoczenia.

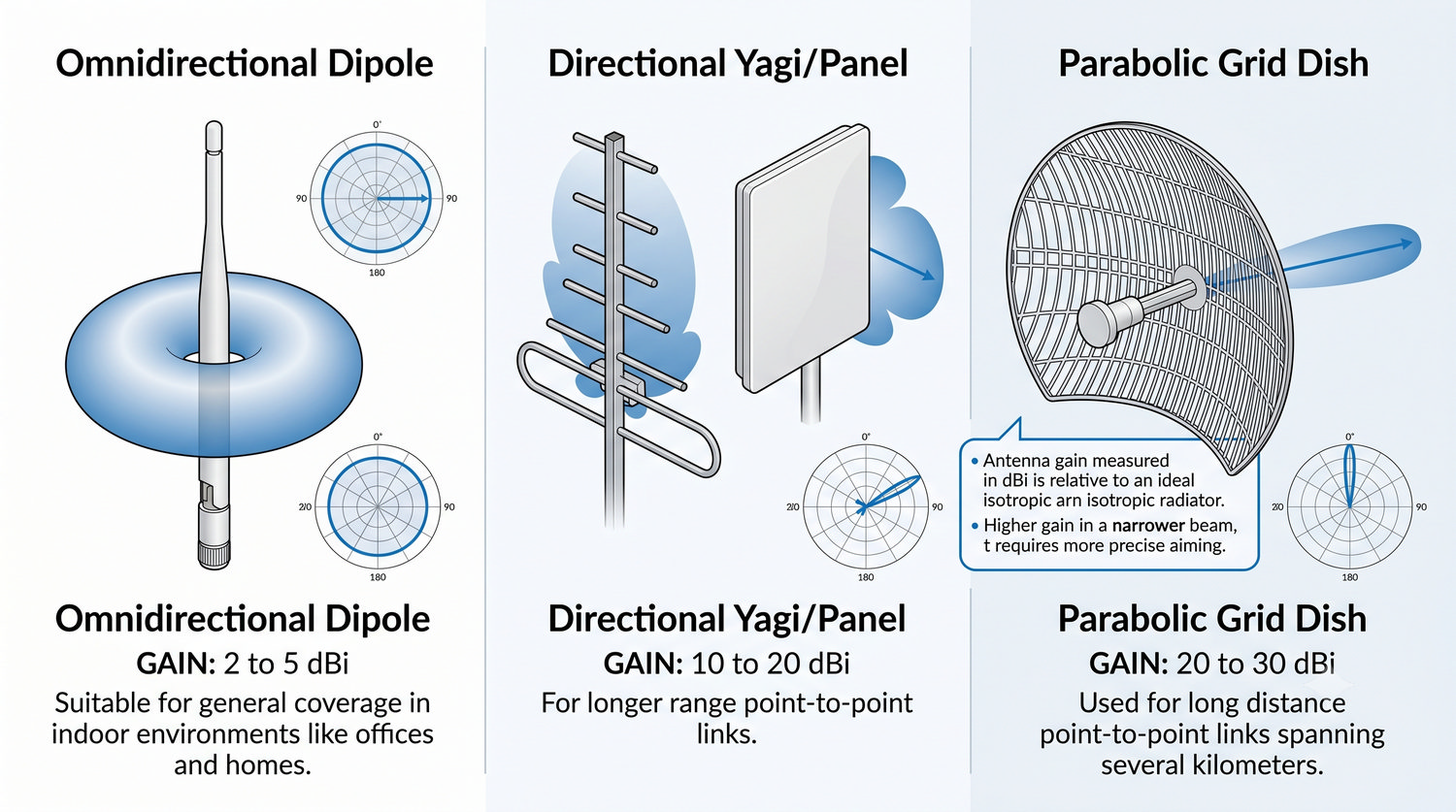

Antena jest kluczowym elementem każdego systemu transmisji bezprzewodowej, ponieważ to od niej zależy, jak efektywnie energia sygnału jest wypromieniowywana w przestrzeń. Zysk anteny wyrażony w dBi informuje, ile razy antena wzmacnia sygnał w porównaniu z idealnym dipolem izotropowym. Na przykład antena o zysku 10 dBi wzmacnia sygnał 10 razy w kierunku głównej wiązki w porównaniu z dipolem izotropowym.

Wybór anteny zależy od konkretnego zastosowania. W sieciach Wi-Fi wewnątrz budynków najczęściej stosuje się anteny omnidirectionalne o zysku 2-5 dBi, które zapewniają równomierne pokrycie we wszystkich kierunkach. Do łączenia dwóch budynków na odległość do kilku kilometrów stosuje się anteny kierunkowe Yagi lub panelowe o zysku 10-20 dBi. Do łączy długodystansowych, na przykład między oddziałami firmy w różnych miastach, stosuje się anteny paraboliczne o zysku do 30 dBi. Ważne jest, aby pamiętać, że antena jedynie skupia energię w określonym kierunku, a nie tworzy energii z niczego – im wyższy zysk, tym węższa wiązka i dokładniejsze ustawienie anten jest wymagane.

Zrozumienie zjawiska tłumienia sygnału jest kluczowe dla prawidłowego projektowania sieci. Tłumienie wyrażane w decybelach ma charakter logarytmiczny, co oznacza, że dodawanie kolejnych odcinków kabla lub złączy powoduje sumowanie się strat. Na przykład jeśli kabel ma tłumienie 0,2 dB/m, to na odcinku 50 metrów strata wyniesie 10 dB, co oznacza, że moc sygnału na końcu kabla będzie dziesięciokrotnie mniejsza niż na początku.

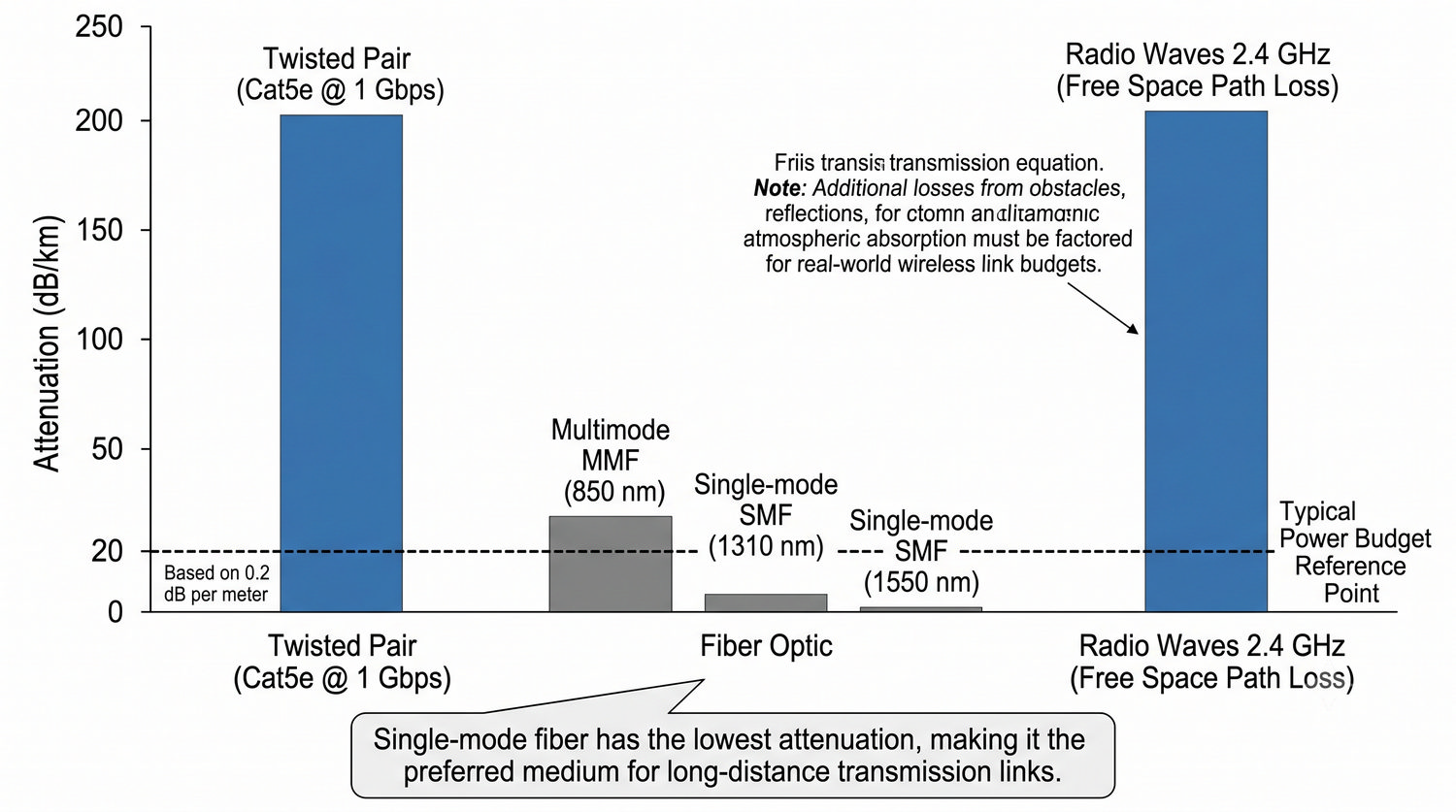

Porównanie tłumienia różnych mediów pokazuje, dlaczego światłowód jest preferowanym medium w sieciach rozległych. Skrętka miedziana traci większość mocy sygnału już na pierwszych 100 metrach, podczas gdy światłowód SMF może przesłać sygnał na odległość 40 kilometrów z tłumieniem mniejszym niż 20 dB. W przypadku łączy bezprzewodowych tłumienie wolnej przestrzeni rośnie proporcjonalnie do kwadratu odległości, co oznacza, że podwojenie odległości powoduje czterokrotne zwiększenie tłumienia. Dlatego łącza bezprzewodowe na odległość większą niż kilkaset metrów wymagają anten kierunkowych o wysokim zysku i precyzyjnego ustawienia w osi wiązki głównej.

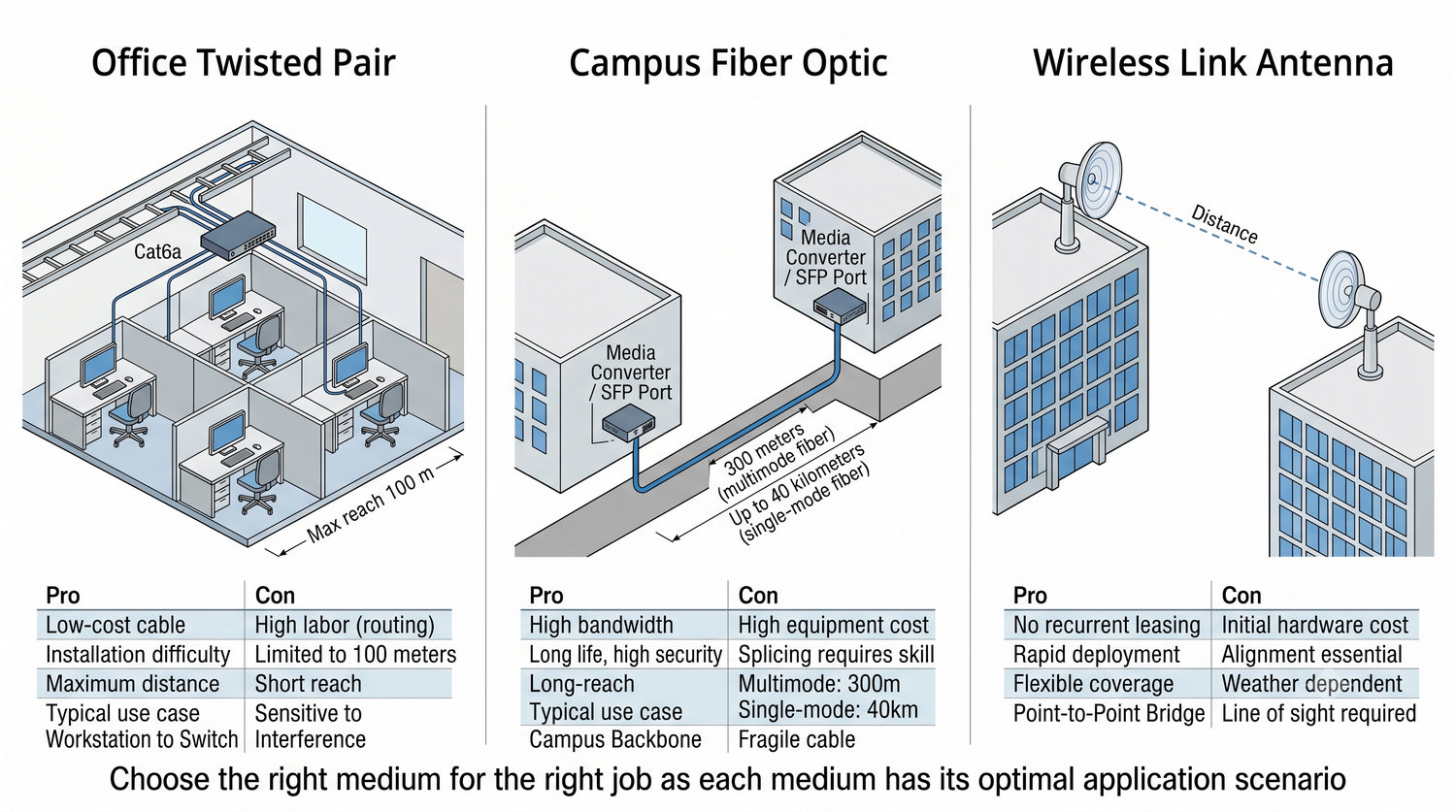

Wybór medium transmisyjnego to decyzja, która ma długoterminowe konsekwencje dla całej infrastruktury sieciowej. Projektując sieć, należy wziąć pod uwagę nie tylko bieżące potrzeby, ale także przewidywany wzrost wymagań w perspektywie kilku lat. Na przykład inwestycja w wyższą kategorię skrętki lub w światłowód z zapasem włókien może być droższa na początku, ale pozwoli uniknąć kosztownej wymiany okablowania w przyszłości.

W nowoczesnych sieciach rzadko stosuje się tylko jeden typ medium. Typowa architektura sieci korporacyjnej wygląda następująco: światłowód stanowi szkielet łączący poszczególne budynki lub piętra, skrętka kategorii 6A lub wyższej biegnie od szaf dystrybucyjnych do gniazdek w biurach, a fale radiowe zapewniają dostęp w miejscach, gdzie prowadzenie kabli jest utrudnione lub gdzie wymagana jest mobilność. Każde z tych mediów ma swoje optymalne zastosowanie i dopiero umiejętne ich połączenie daje w pełni funkcjonalną i wydajną sieć.

Diagnostyka warstwy fizycznej jest umiejętnością, która odróżnia doświadczonego administratora sieci od początkującego. Profesjonalny zestaw narzędzi diagnostycznych powinien zawierać co najmniej tester kabli z funkcją TDR, miernik mocy optycznej, źródło światła oraz podstawowe narzędzia mechaniczne (crimper, zaciskarka do złączy, nożyk do ściągania izolacji). Inwestycja w dobrej jakości narzędzia diagnostyczne zwraca się szybko, ponieważ pozwala skrócić czas przestoju sieci z godzin do kilkunastu minut.

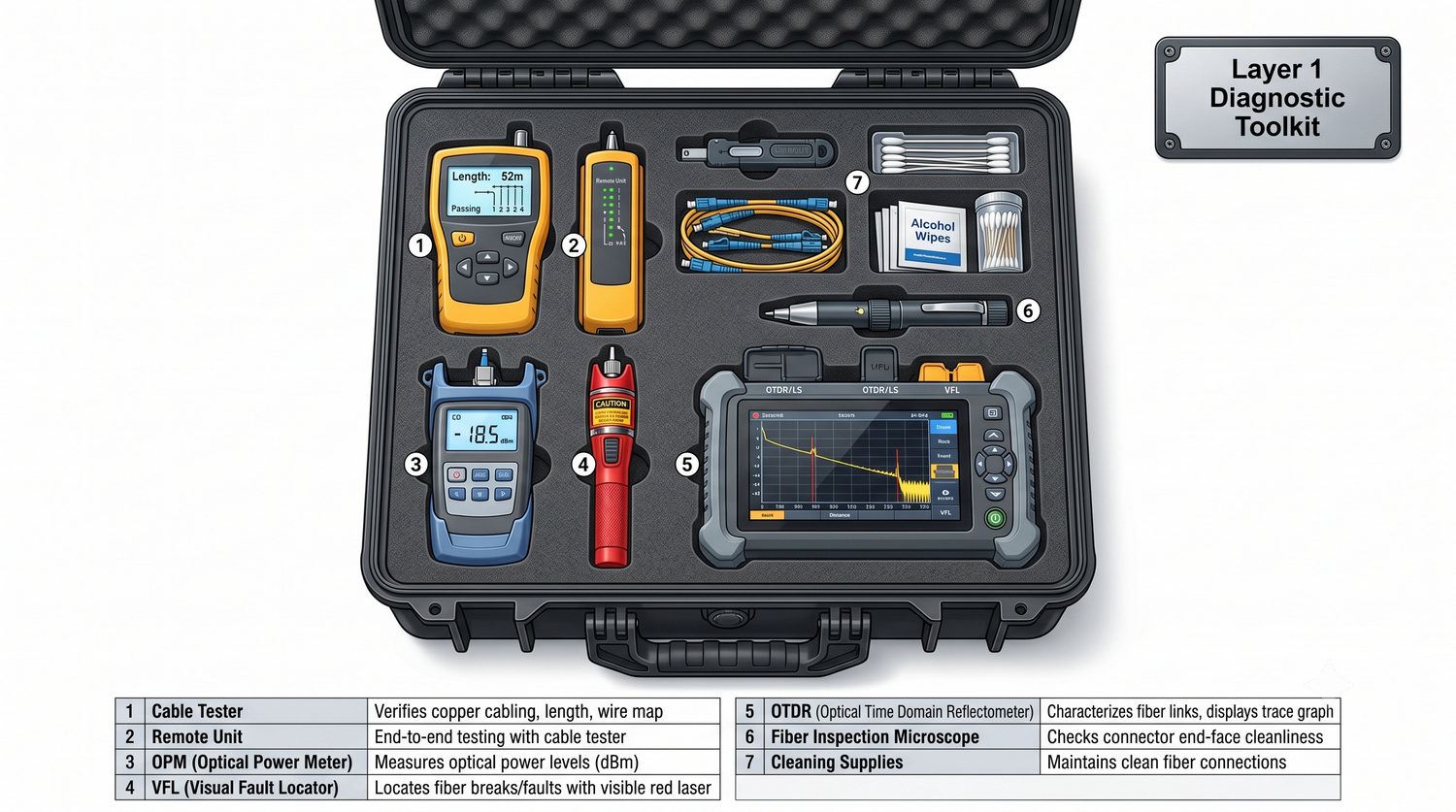

Wybór odpowiedniego narzędzia zależy od medium i rodzaju problemu. Do diagnostyki skrętki najczęściej wystarcza tester ciągłości, który sprawdza, czy wszystkie przewody są prawidłowo podłączone. W przypadku podejrzenia przerwy w kablu ukrytym w ścianie niezbędny jest tester z TDR, który wskaże odległość do miejsca uszkodzenia. Do diagnostyki światłowodów niezbędny jest zestaw OPM i źródła światła, który umożliwia pomiar tłumienia łącza. VFL jest tanim i skutecznym narzędziem do lokalizacji przerw i ostrych zgięć w światłowodach na dystansie do kilku kilometrów.

Tester kabli jest narzędziem, które każdy administrator sieci powinien mieć zawsze pod ręką. Najprostsze testery, kosztujące kilkadziesiąt złotych, pozwalają szybko sprawdzić, czy kabel jest sprawny i czy wszystkie pary są prawidłowo zakończone. Test ciągłości polega na wysłaniu sygnału z jednostki głównej przez każdy z ośmiu przewodów i sprawdzeniu, czy sygnał dociera do jednostki zdalnej podłączonej na drugim końcu kabla.

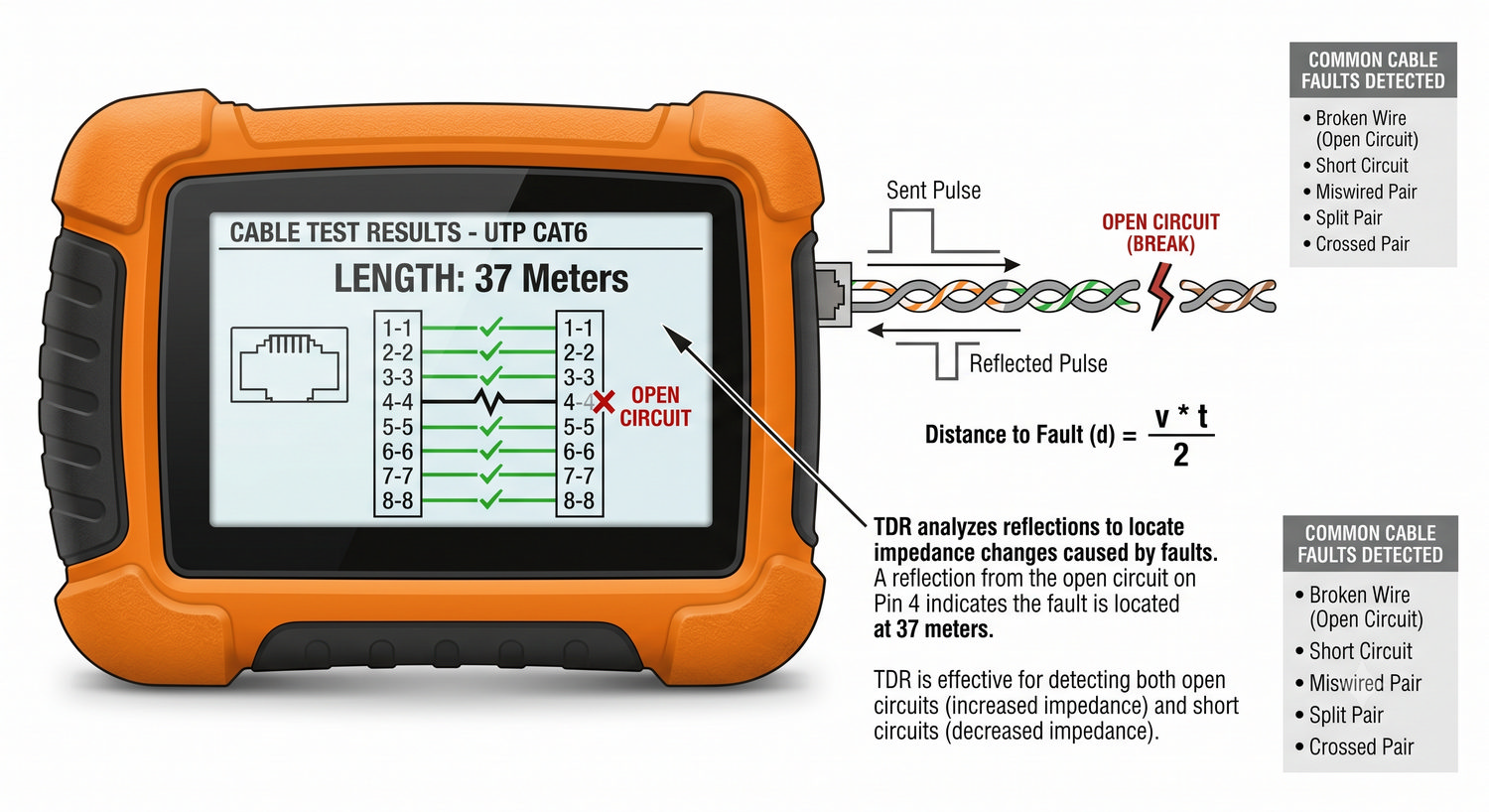

Bardziej zaawansowane testery z funkcją TDR są nieocenione przy lokalizacji uszkodzeń w ukrytych instalacjach. Technika TDR polega na wysłaniu impulsu elektrycznego i pomiarze czasu, po którym wraca jego echo odbite od miejsca zmiany impedancji. W przypadku przerwy impedancja kabla gwałtownie rośnie, co powoduje odbicie impulsu z dodatnim znakiem. W przypadku zwarcia impedancja spada do zera, co daje odbicie z ujemnym znakiem. Znając prędkość propagacji sygnału w kablu, tester oblicza odległość do uszkodzenia z dokładnością do kilku metrów. Dzięki temu można precyzyjnie określić, gdzie w ścianie lub kanale kablowym znajduje się uszkodzenie, bez konieczności demontażu całej instalacji.

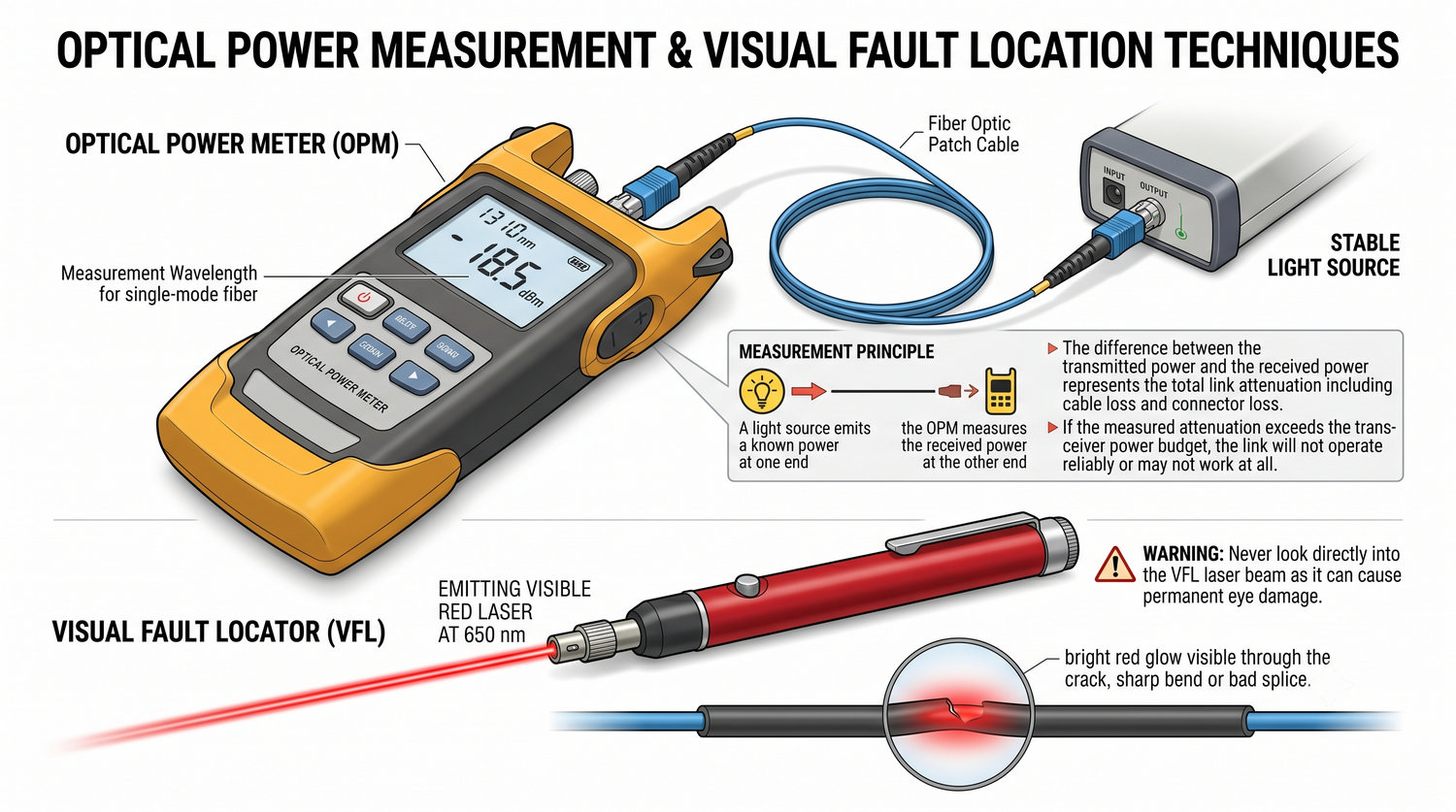

Miernik mocy optycznej to podstawowe narzędzie do oceny jakości łącza światłowodowego. Pomiar mocy odbieranej (RX) na końcu łącza i porównanie jej z mocą nadawaną (TX) pozwala określić całkowite tłumienie łącza. Jeśli zmierzone tłumienie przekracza budżet mocy transceivera, łącze będzie działać niestabilnie lub wcale. Typowe wartości mocy dla SFP 1G SMF to nadawanie od -3 do -9 dBm i czułość odbiornika do -22 dBm, co daje budżet mocy około 13-19 dB.

VFL (Visual Fault Locator) to proste, ale niezwykle przydatne narzędzie. Emituje ono czerwone światło laserowe o długości fali 650 nm, które jest widoczne gołym okiem przez płaszcz światłowodu. Po podłączeniu VFL do badanego włókna, światło rozchodzi się wzdłuż światłowodu i jest widoczne w miejscach uszkodzeń, takich jak pęknięcia, ostre zgięcia czy niedokładne spawy. VFL jest szczególnie przydatny przy identyfikacji konkretnego włókna w wiązce kabli oraz przy lokalizacji uszkodzeń w patchcordach. Należy jednak pamiętać, że nigdy nie należy patrzeć bezpośrednio w światło lasera VFL, ponieważ może to spowodować uszkodzenie wzroku.

OTDR jest najbardziej zaawansowanym i wszechstronnym narzędziem do diagnostyki światłowodów, jednak jego obsługa wymaga odpowiedniego przeszkolenia i doświadczenia. Zasada działania OTDR opiera się na zjawisku rozpraszania Rayleigha – światło wysłane do światłowodu ulega częściowemu rozproszeniu we wszystkich kierunkach, a niewielka część tego rozproszonego światła wraca do źródła. Mierząc czas powrotu i moc tego rozproszonego światła, OTDR buduje wykres zależności mocy od odległości.

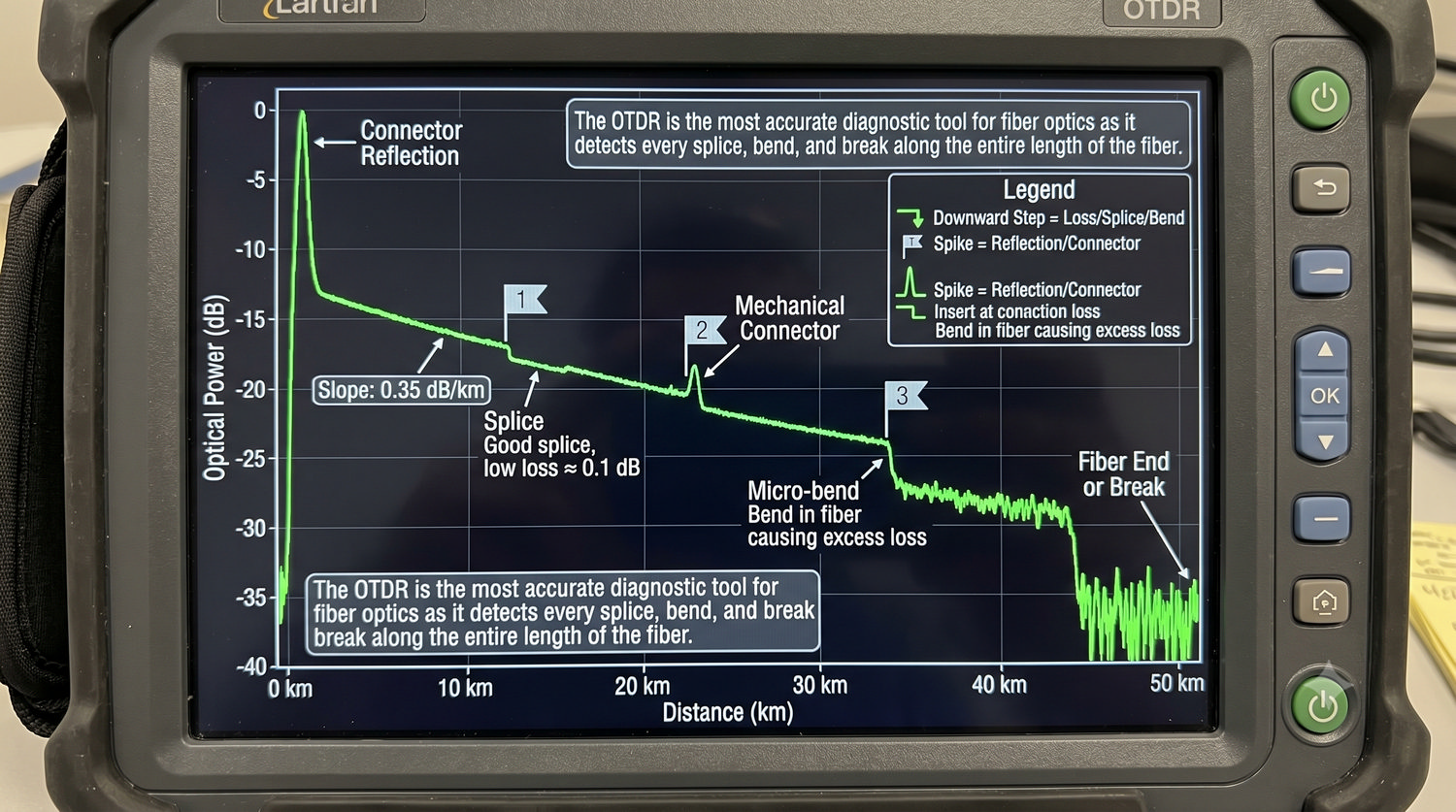

Interpretacja wykresu OTDR wymaga zrozumienia, jakie zdarzenia powodują określone charakterystyczne kształty. Spaw światłowodowy objawia się niewielkim spadkiem mocy (zwykle 0,1-0,3 dB) bez refleksu świetlnego. Złącze mechaniczne pokazuje spadek mocy z wyraźnym refleksem (pikiem) spowodowanym odbiciem Fresnela na granicy dwóch włókien. Mikro-zgięcie powoduje nagły spadek mocy bez refleksu, a przerwa światłowodu objawia się gwałtownym spadkiem sygnału do poziomu szumu. Profesjonalne OTDR-y umożliwiają automatyczną analizę zdarzeń i raportowanie wyników, co znacznie ułatwia pracę i zapewnia powtarzalność pomiarów.

Diagnostyka sieci bezprzewodowych jest szczególnie wymagająca, ponieważ sygnał radiowy jest niewidoczny gołym okiem i może być zakłócany przez wiele czynników, których istnienia możemy nie być świadomi. Analizatory Wi-Fi są podstawowym narzędziem do oceny stanu sieci bezprzewodowej. Programy takie jak inSSIDer, Acrylic Wi-Fi, Ekahau HeatMapper czy Wireshark w trybie monitorowania umożliwiają skanowanie otoczenia i identyfikację wszystkich sieci Wi-Fi w zasięgu, wraz z ich parametrami technicznymi.

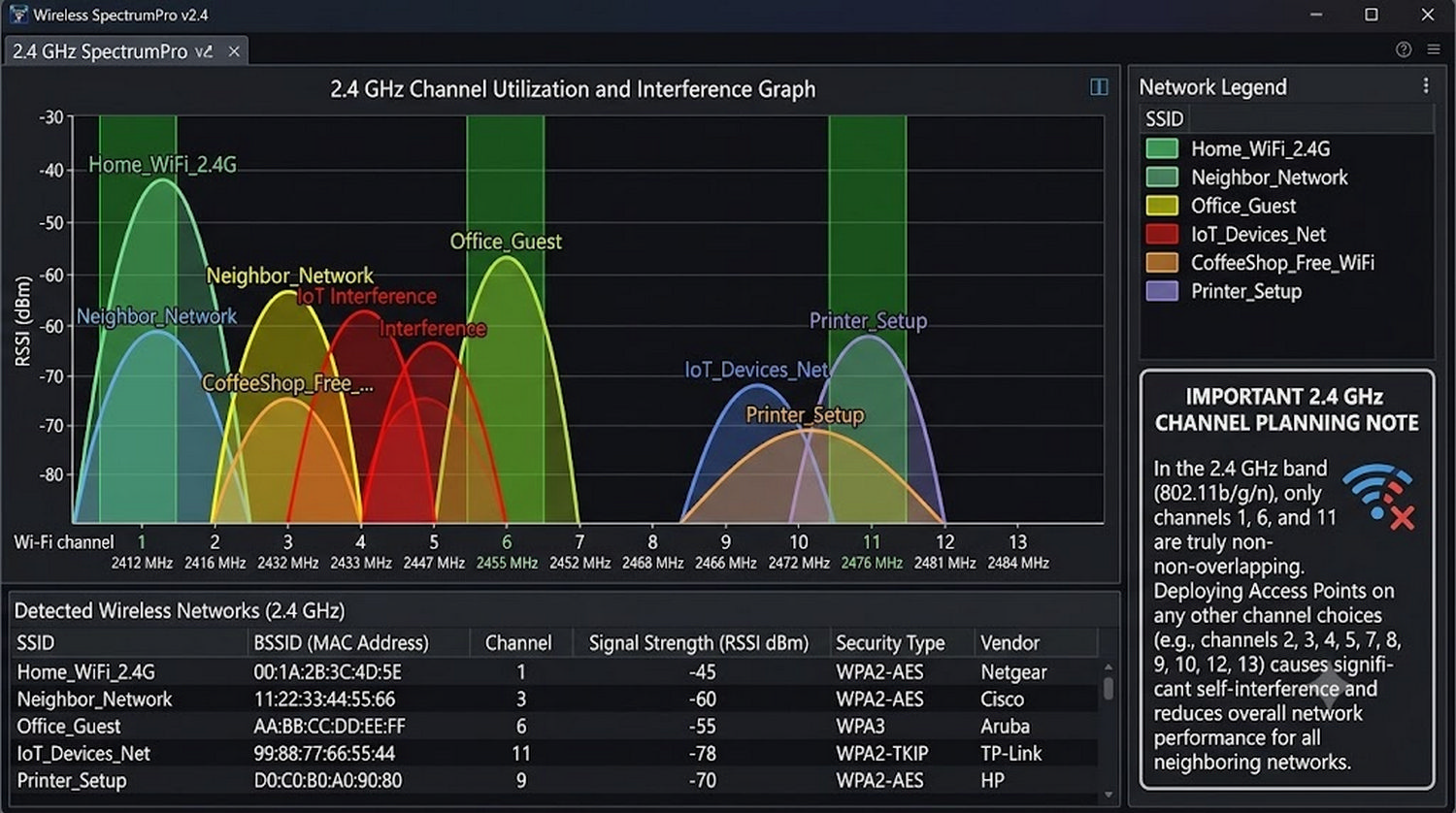

Dobór kanałów w paśmie 2,4 GHz jest krytyczny dla wydajności sieci WLAN. Ponieważ tylko kanały 1, 6 i 11 nie nakładają się na siebie, w gęsto zabudowanych obszarach, gdzie działa wiele sieci Wi-Fi, uniknięcie interferencji jest praktycznie niemożliwe. W takich sytuacjach najlepszym rozwiązaniem jest przeniesienie kluczowych sieci do pasma 5 GHz, które oferuje znacznie więcej nie nakładających się kanałów (kilkadziesiąt w zależności od regulacji lokalnych). Nowe pasmo 6 GHz wprowadzone w standardzie Wi-Fi 6E dodatkowo zwiększa dostępne zasoby, oferując do 59 dodatkowych kanałów o szerokości 20 MHz, co znacząco poprawia wydajność w gęstym środowisku miejskim.

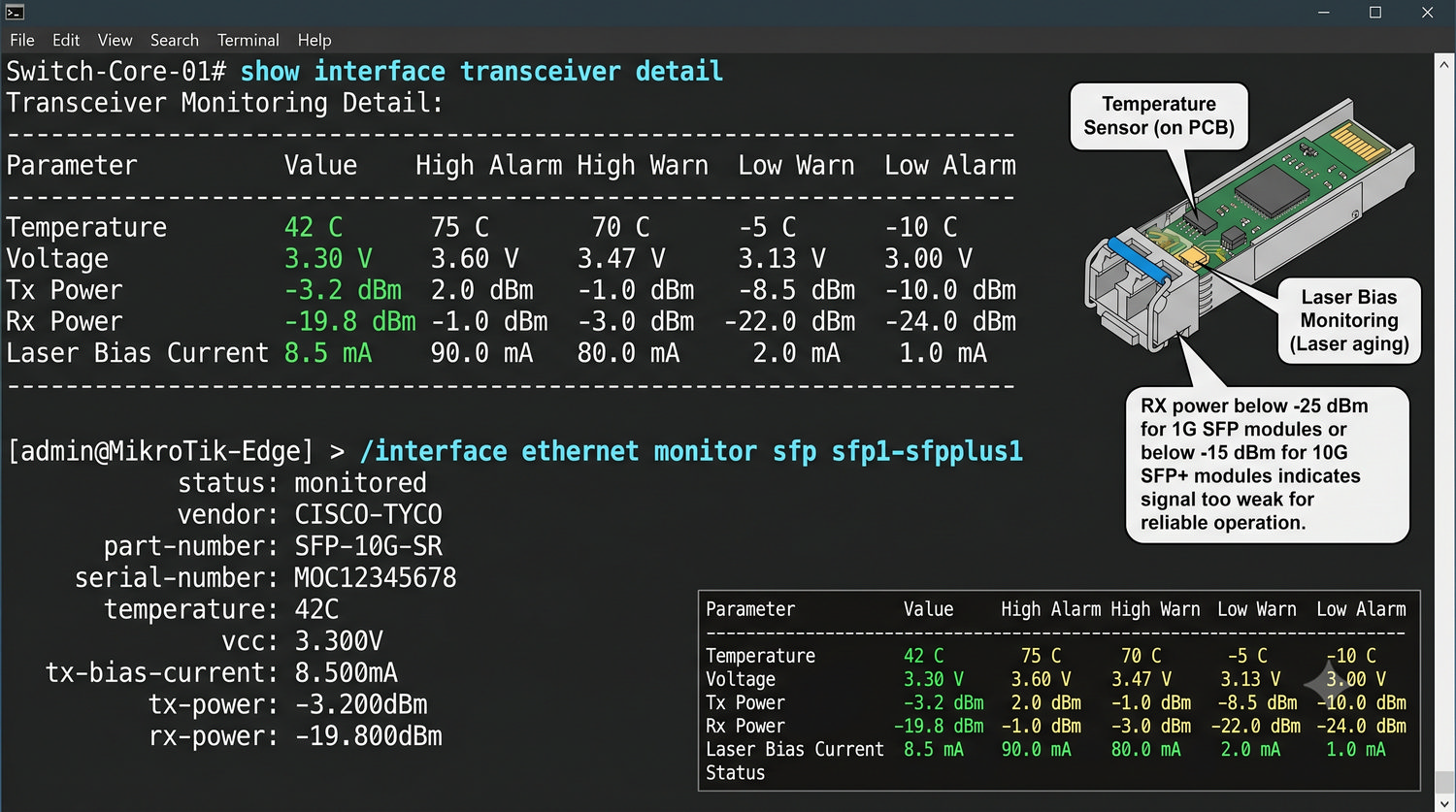

Funkcja DDMI jest jednym z najcenniejszych udogodnień we współczesnych przełącznikach sieciowych, ponieważ umożliwia zdalną diagnostykę łączy światłowodowych bez konieczności wysyłania technika z OPM na miejsce. Parametry DDMI są dostępne poprzez interfejs zarządzania przełącznika i mogą być monitorowane w sposób ciągły. Wiele systemów monitorujących umożliwia ustawienie progów alarmowych, po przekroczeniu których generowane jest zgłoszenie do administratora.

Interpretacja parametrów DDMI wymaga praktycznej wiedzy o typowych wartościach. Temperatura transceivera powinna mieścić się w zakresie od 0 do 70 stopni Celsjusza dla modułów komercyjnych lub od -40 do 85 stopni dla modułów przemysłowych. Prąd polaryzacji lasera (bias current) rośnie wraz ze starzeniem się lasera i jest dobrym wskaźnikiem zużycia transceivera. Jeśli prąd bias osiąga górną granicę specyfikacji, laser wkrótce ulegnie awarii i transceiver należy wymienić. Moc nadawania powinna być stabilna w czasie, a moc odbioru powinna mieścić się w granicach czułości odbiornika. Nagły spadek mocy RX lub jej wahania wskazują na problem z łączem światłowodowym, na przykład zabrudzone złącza lub uszkodzony kabel.

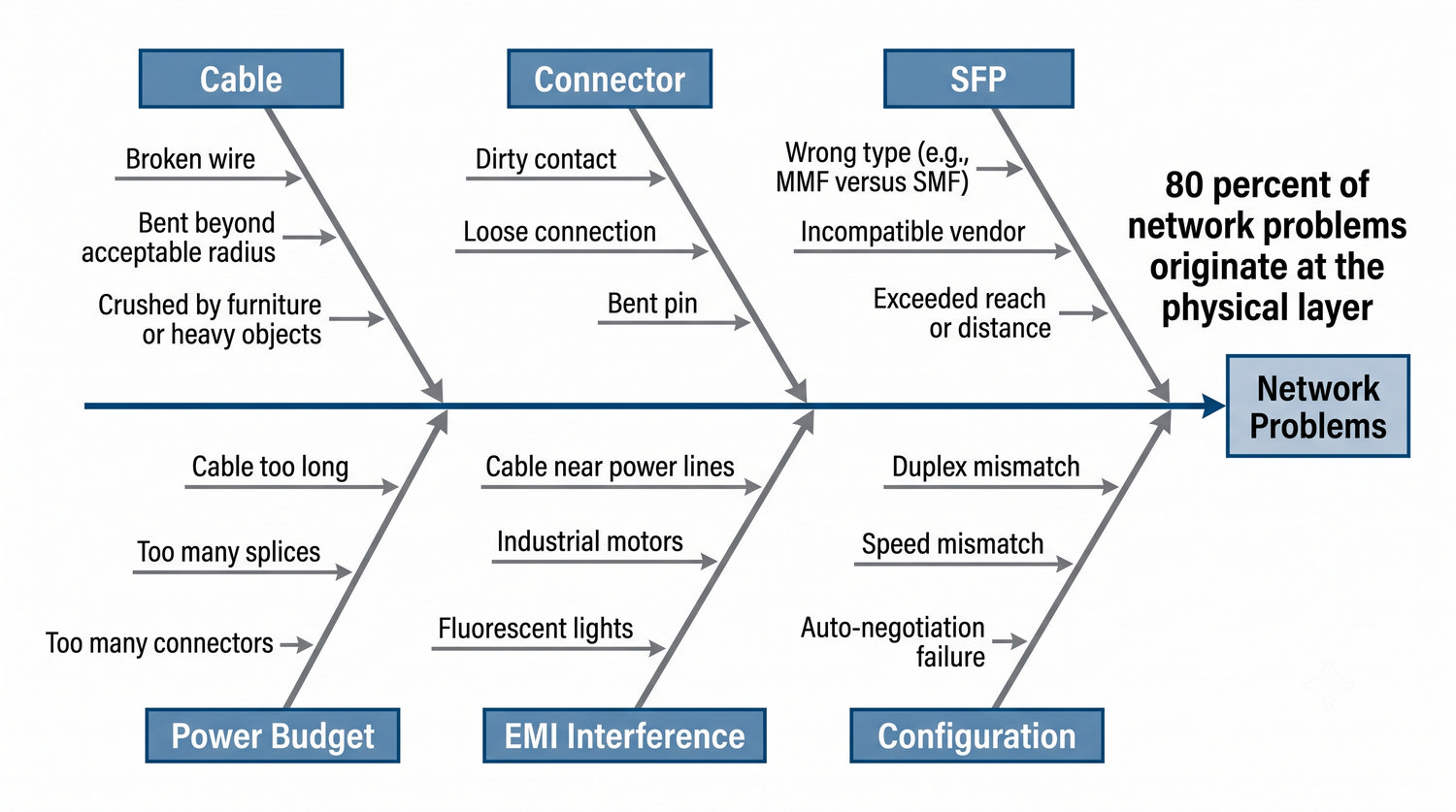

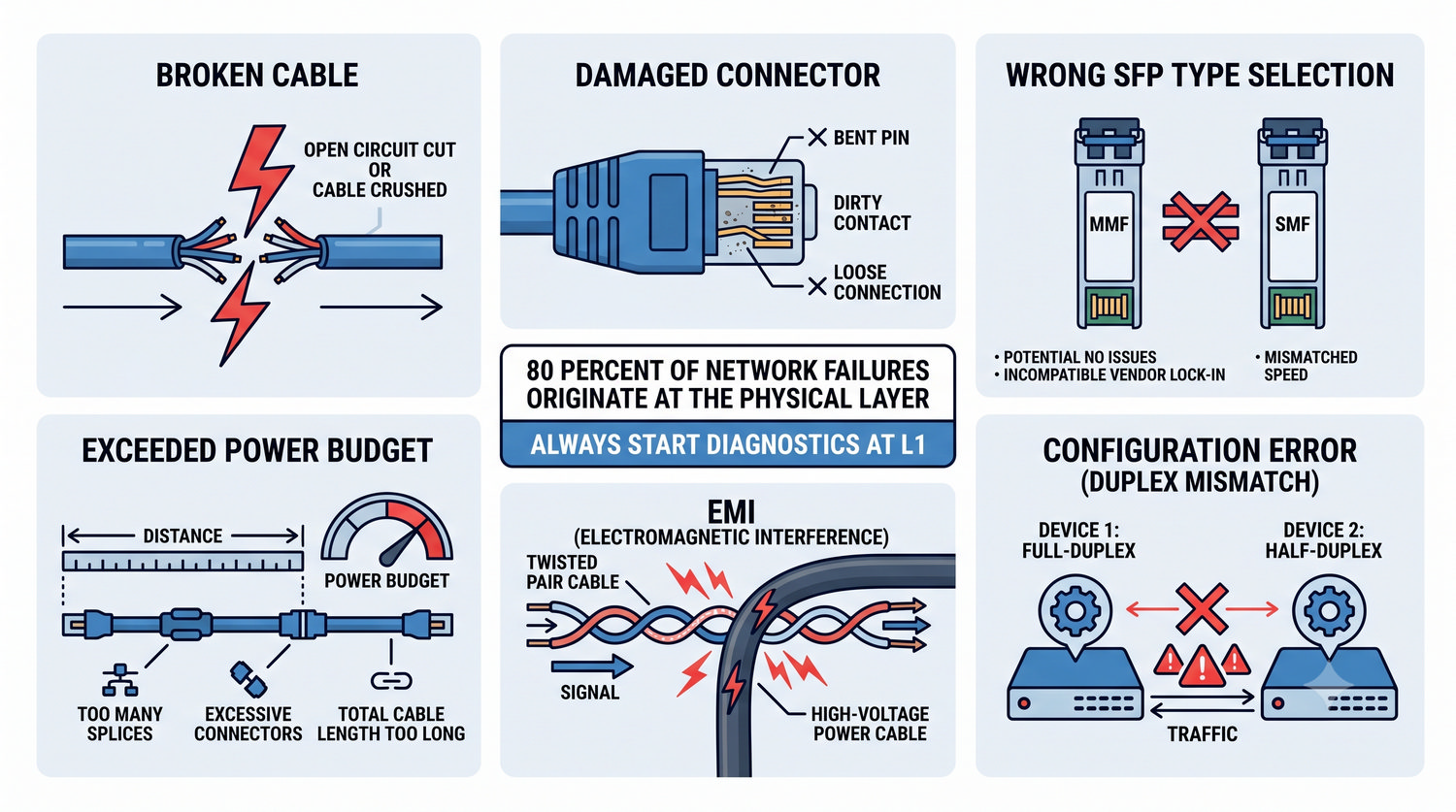

Statystyki awarii sieci jednoznacznie wskazują, że warstwa fizyczna jest najsłabszym ogniwem w infrastrukturze IT. Doświadczeni administratorzy wiedzą, że gdy pojawia się problem z łącznością, pierwszą czynnością powinno być sprawdzenie kabli i złączy, a nie konfiguracji IP czy routingu. Uszkodzenia mechaniczne kabli są najczęstszą przyczyną awarii – kabel może zostać uszkodzony podczas prac remontowych, zgnieciony przez meble, przecięty przez zwierzęta lub po prostu ulec starciu w wyniku wieloletniej eksploatacji.

Problemy ze złączami światłowodowymi są szczególnie podstępne, ponieważ gołym okiem często nie widać zabrudzenia. Nawet mikroskopijna warstwa kurzu na końcówce złącza może spowodować tłumienie przekraczające kilka decybeli, co w skrajnym przypadku może uniemożliwić transmisję. Dlatego przed każdym podłączeniem światłowodu należy sprawdzić czystość złącza za pomocą mikroskopu fiberoskopowego i w razie potrzeby wyczyścić je odpowiednim narzędziem. Zakłócenia EMI są częstym problemem w środowiskach przemysłowych, gdzie kable sieciowe biegną równolegle do kabli zasilających. Nawet skrętka ekranowana może nie być wystarczająca, jeśli odległość od kabli energetycznych jest mniejsza niż zalecane 30 centymetrów dla kabli nieekranowanych lub 15 centymetrów dla ekranowanych.

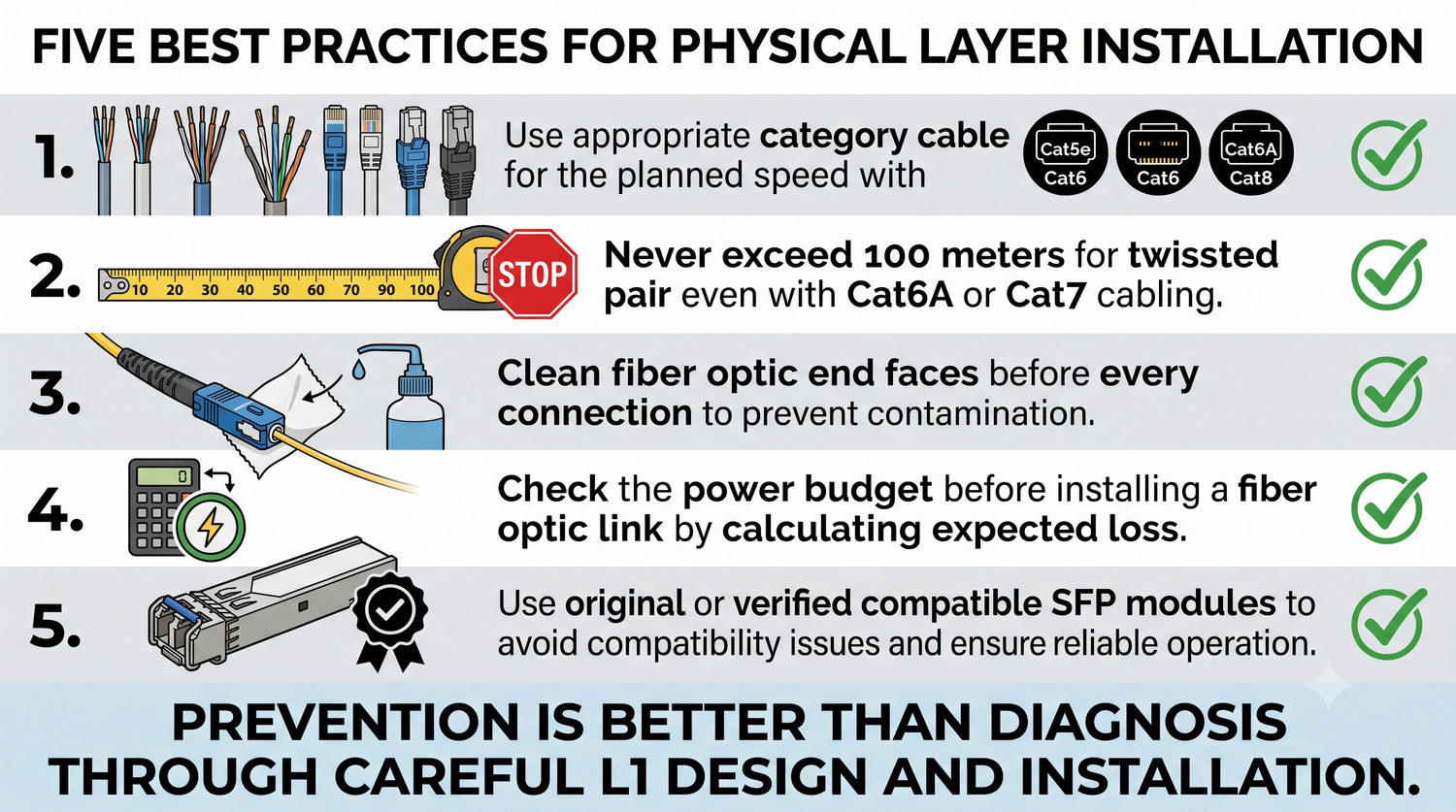

Przestrzeganie zasad dobrej praktyki w zakresie warstwy fizycznej jest kluczowe dla zapewnienia niezawodności całej infrastruktury sieciowej. Jedną z najważniejszych reguł jest stosowanie kabli odpowiedniej kategorii do planowanej prędkości transmisji. Użycie kabla Cat 5e do transmisji 10 Gb/s zakończy się niepowodzeniem, nawet jeśli odległość jest niewielka, ponieważ kabel ten nie spełnia wymagań dla tak wysokich częstotliwości.

Przestrzeganie limitu 100 metrów dla skrętki jest absolutnie konieczne, niezależnie od kategorii kabla. Nawet najwyższej jakości kabel Cat 8 nie zapewni poprawnej transmisji na odległości większej niż 100 metrów dla standardowych prędkości Ethernet. W przypadku światłowodów kluczowa jest czystość złączy oraz prawidłowe obliczenie budżetu mocy. Warto również pamiętać o odpowiednim zapasie mocy (margin) – zaleca się, aby zmierzone tłumienie łącza było co najmniej 2-3 dB poniżej maksymalnego budżetu mocy transceivera, co zapewni niezawodną pracę w trudniejszych warunkach, na przykład w przypadku starzenia się komponentów czy zmian temperatury. Przestrzeganie tych zasad, wraz z regularną konserwacją i monitorowaniem parametrów DDMI, pozwala utrzymać sieć w pełnej sprawności przez wiele lat eksploatacji.

Niniejsza prezentacja stanowiła wprowadzenie do zagadnień warstwy fizycznej modelu OSI, która jest fundamentem każdej sieci komputerowej. Student powinien zapamiętać, że warstwa fizyczna operuje wyłącznie na bitach i sygnale, nie interpretując przesyłanych danych. Urządzenia L1, choć proste i pozbawione inteligencji decyzyjnej, są absolutnie niezbędne do funkcjonowania sieci. Bez sprawnej warstwy fizycznej żadne zaawansowane protokoły routingu czy przełączania nie mają znaczenia, ponieważ dane nie mają fizycznej możliwości dotarcia z punktu A do punktu B.

W dalszej części kursu zostaną szczegółowo omówione poszczególne typy urządzeń L1, w tym huby, repeatery, media konwertery i transceivery. Każde z tych urządzeń zostanie przeanalizowane pod kątem budowy, zasady działania, typowych zastosowań i diagnostyki. Zdobyta podczas tej prezentacji wiedza stanowi solidną podstawę do zrozumienia bardziej zaawansowanych zagadnień, takich jak działanie przełączników warstwy 2, routing warstwy 3 czy protokoły wyższych warstw. Kluczowym wnioskiem, który powinien towarzyszyć studentowi podczas całego kursu, jest zasada, że diagnostykę każdego problemu sieciowego należy zawsze zaczynać od sprawdzenia warstwy fizycznej, ponieważ to właśnie tam leży źródło większości awarii.
