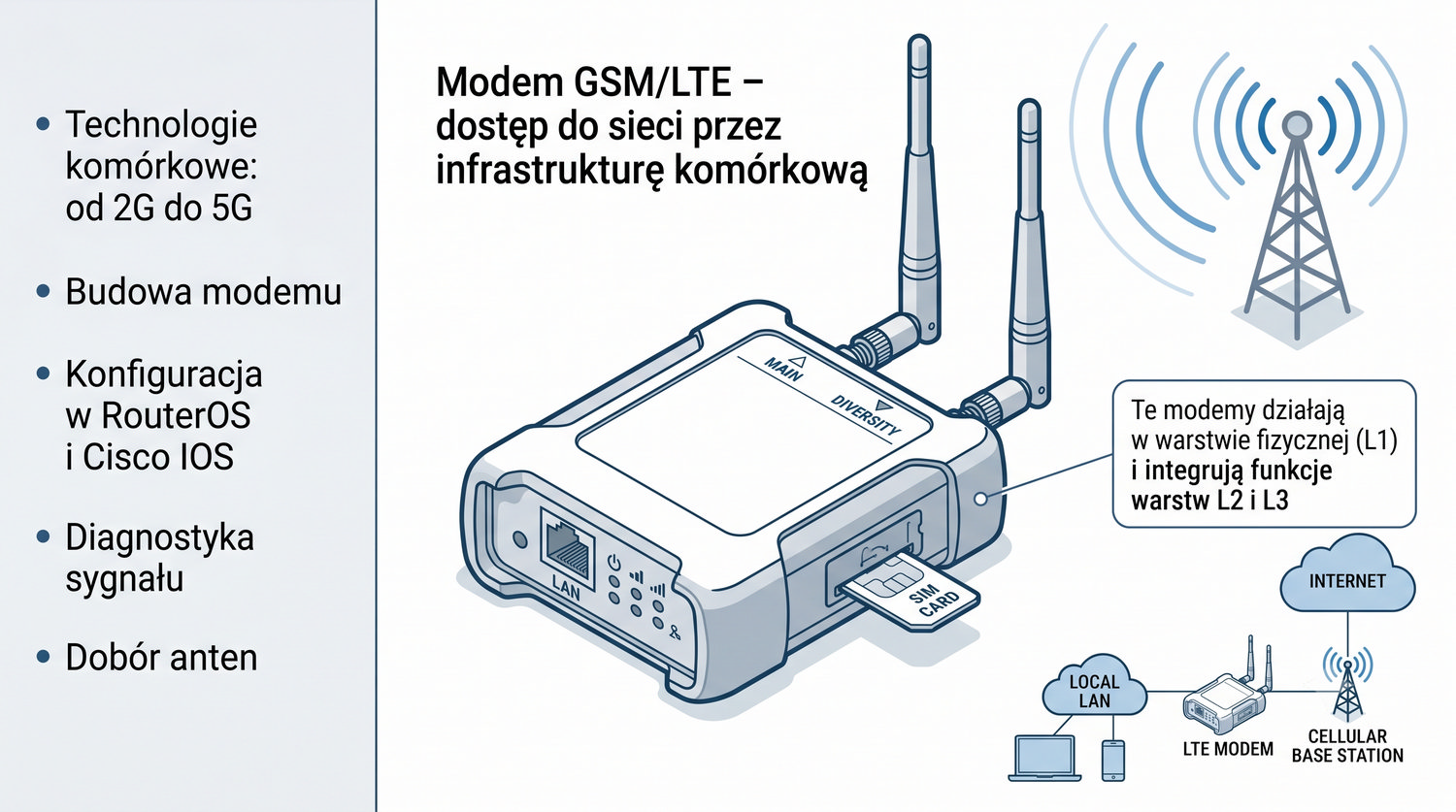

Prezentacja otwierająca cykl wykładów poświęconych urządzeniom warstwy fizycznej modelu OSI. Materiał został zaprojektowany jako wprowadzenie dla studentów I roku informatyki, którzy posiadają podstawową wiedzę o sieciach komputerowych. Celem jest wykształcenie intuicyjnego rozumienia, czym jest modem komórkowy i jaką rolę pełni we współczesnej infrastrukturze sieciowej.

W trakcie prezentacji omówione zostaną zarówno zagadnienia teoretyczne, takie jak technologie komórkowe i budowa modemu, jak i praktyczne aspekty związane z konfiguracją i diagnostyką. Szczególny nacisk położono na zrozumienie różnicy między poszczególnymi generacjami technologii komórkowych, parametrami sygnału (RSSI, RSRP, RSRQ, SINR) oraz sposobami optymalizacji łącza LTE.

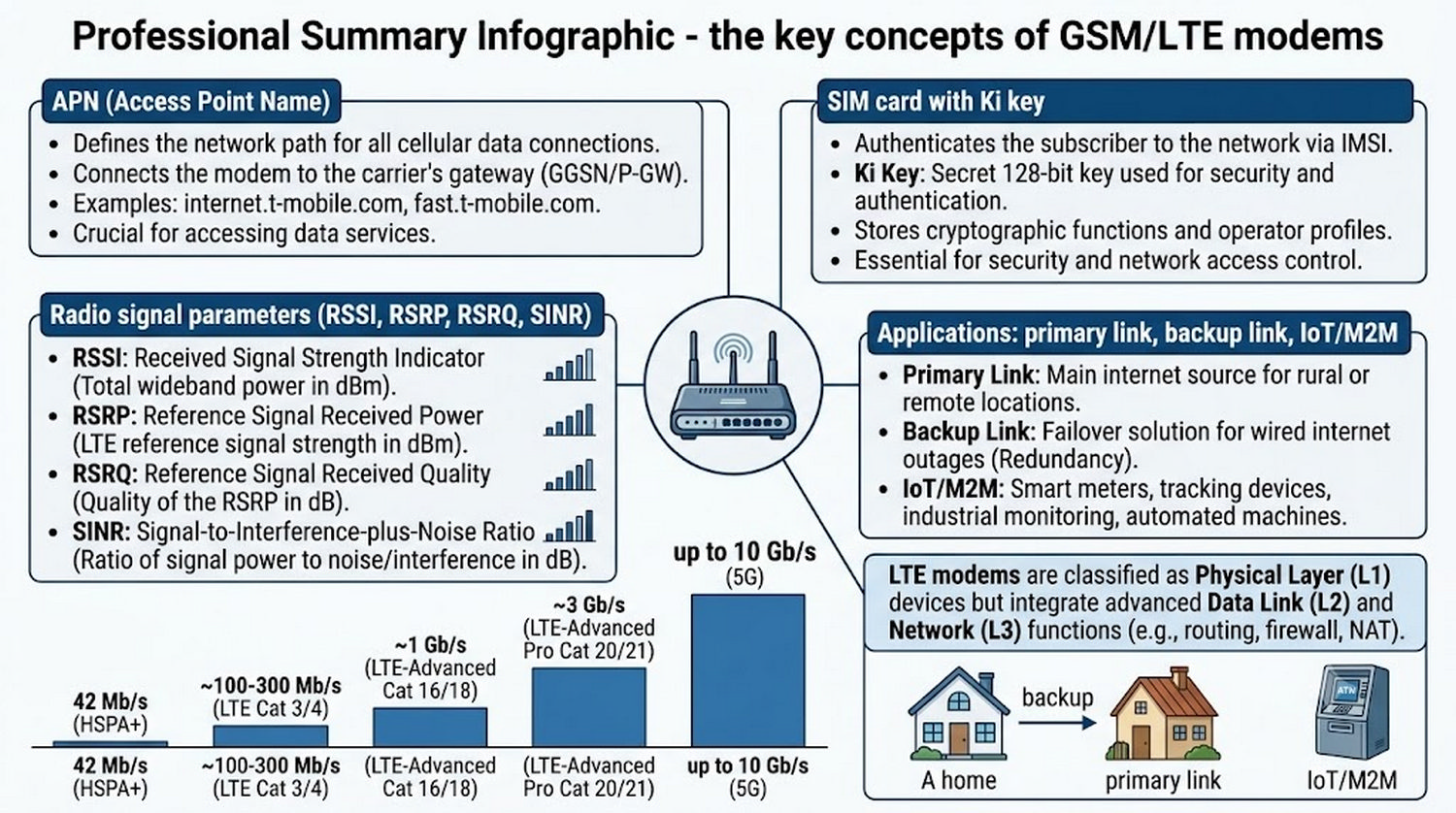

Streszczenie prezentacji zawiera esencję omawianego materiału. Modemy GSM/LTE, choć zaliczane do urządzeń warstwy fizycznej, integrują w sobie zaawansowane funkcje warstwy łącza danych i sieciowej, co czyni je wyjątkowo złożonymi urządzeniami L1. Zrozumienie ich budowy i konfiguracji jest niezbędne dla każdego administratora sieci.

Szczególną uwagę poświęcono parametrom jakości sygnału radiowego, które bezpośrednio przekładają się na prędkość i stabilność łącza. Znajomość tych parametrów pozwala skutecznie diagnozować problemy z łącznością i optymalizować działanie modemu.

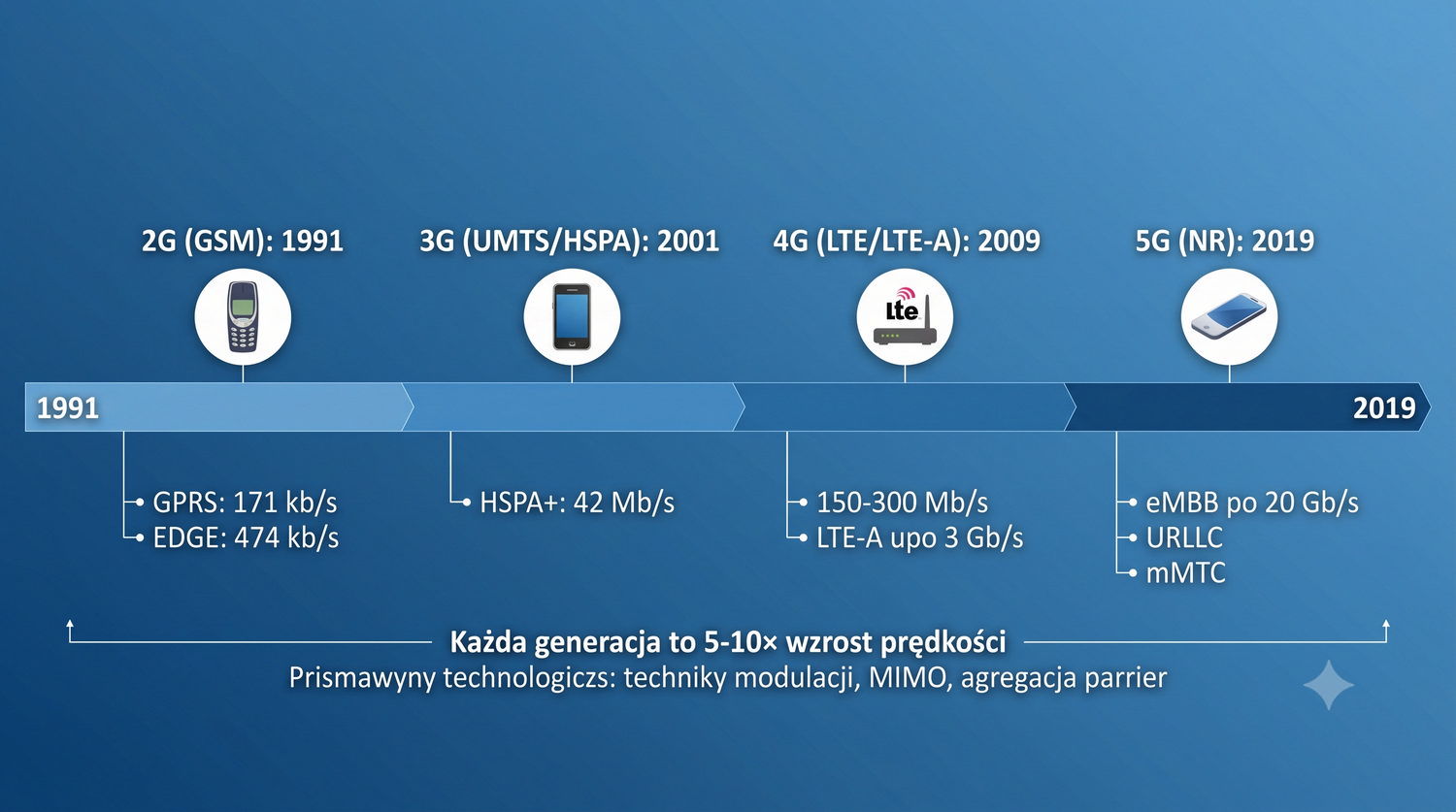

Ewolucja technologii komórkowych to jedna z najbardziej dynamicznych dziedzin telekomunikacji. Każda kolejna generacja przynosiła znaczący wzrost prędkości transmisji, mniejsze opóźnienia i nowe możliwości zastosowań. Sieci 2G (GSM) były pierwszą cyfrową technologią komórkową, która poza transmisją głosu umożliwiła podstawową transmisję danych (GPRS/EDGE).

Technologia 3G (UMTS) wprowadziła dostęp szerokopasmowy w standardzie, a jej ulepszona wersja HSPA+ oferowała już prędkości porównywalne z podstawowym łączem stacjonarnym. 4G (LTE/LTE-A) stanowiła przełom – oferując prędkości rzędu setek Mb/s, stała się realną alternatywą dla łączy stacjonarnych. 5G to nie tylko wyższe prędkości, ale przede wszystkim radykalnie mniejsze opóźnienia (URLLC) i możliwość obsługi ogromnej liczby urządzeń IoT (mMTC).

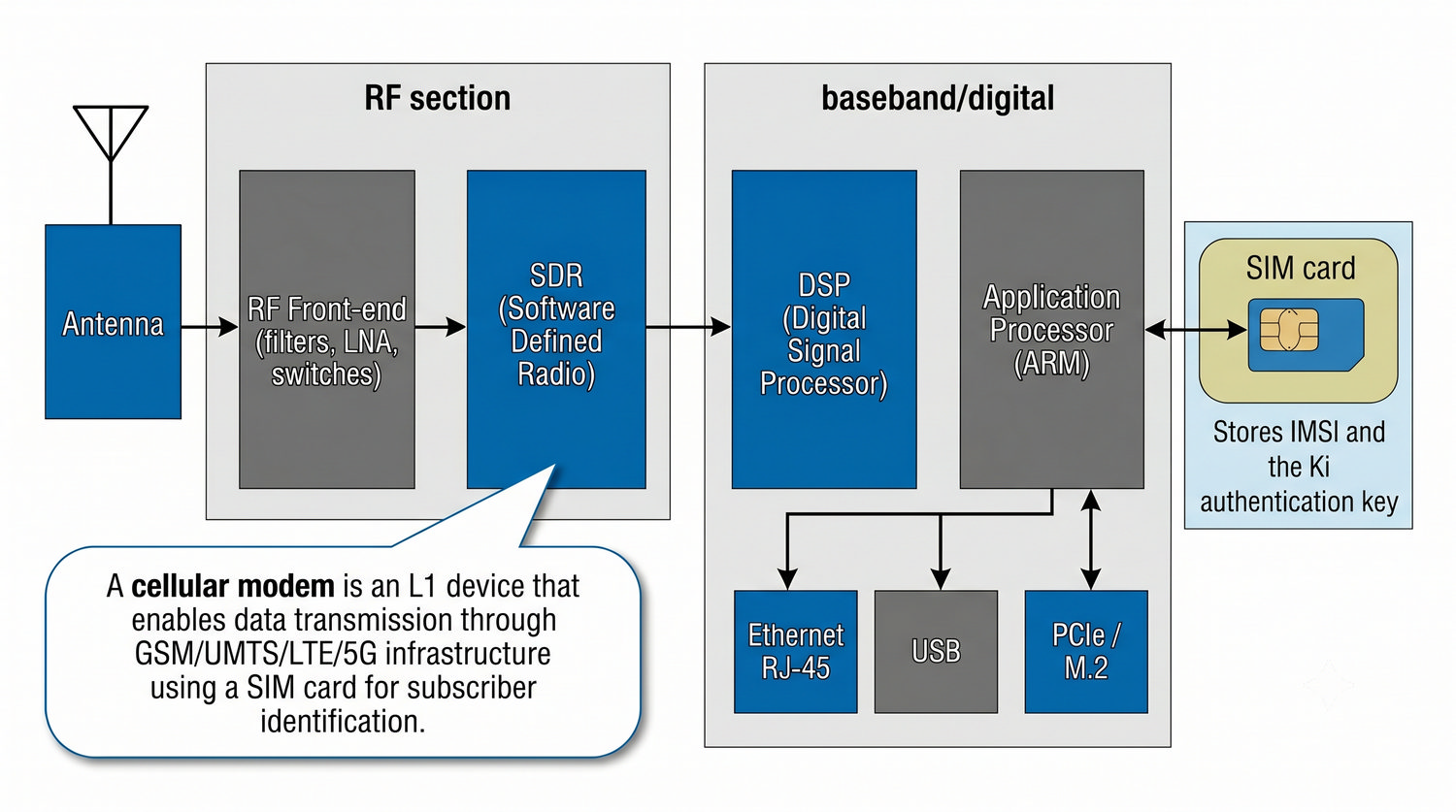

Modem komórkowy jest urządzeniem znacznie bardziej złożonym niż tradycyjny modem analogowy. Oprócz podstawowej funkcji modulacji/demodulacji zawiera w sobie: odbiornik GPS (często zintegrowany), procesor sygnałowy (DSP) do obsługi zaawansowanych technik modulacji OFDMA/SC-FDMA, stos protokołów TCP/IP, a niekiedy nawet serwer DHCP i NAT.

Współczesne modemy LTE są dostępne w wielu formach: jako samodzielne urządzenia z portem Ethernet (CPE – Customer Premises Equipment), karty PCIe Mini/m.2 do montażu w routerach, oraz zewnętrzne modemy USB. Każda z tych form ma inne zastosowanie – od domowych routerów LTE po profesjonalne rozwiązania operatorskie.

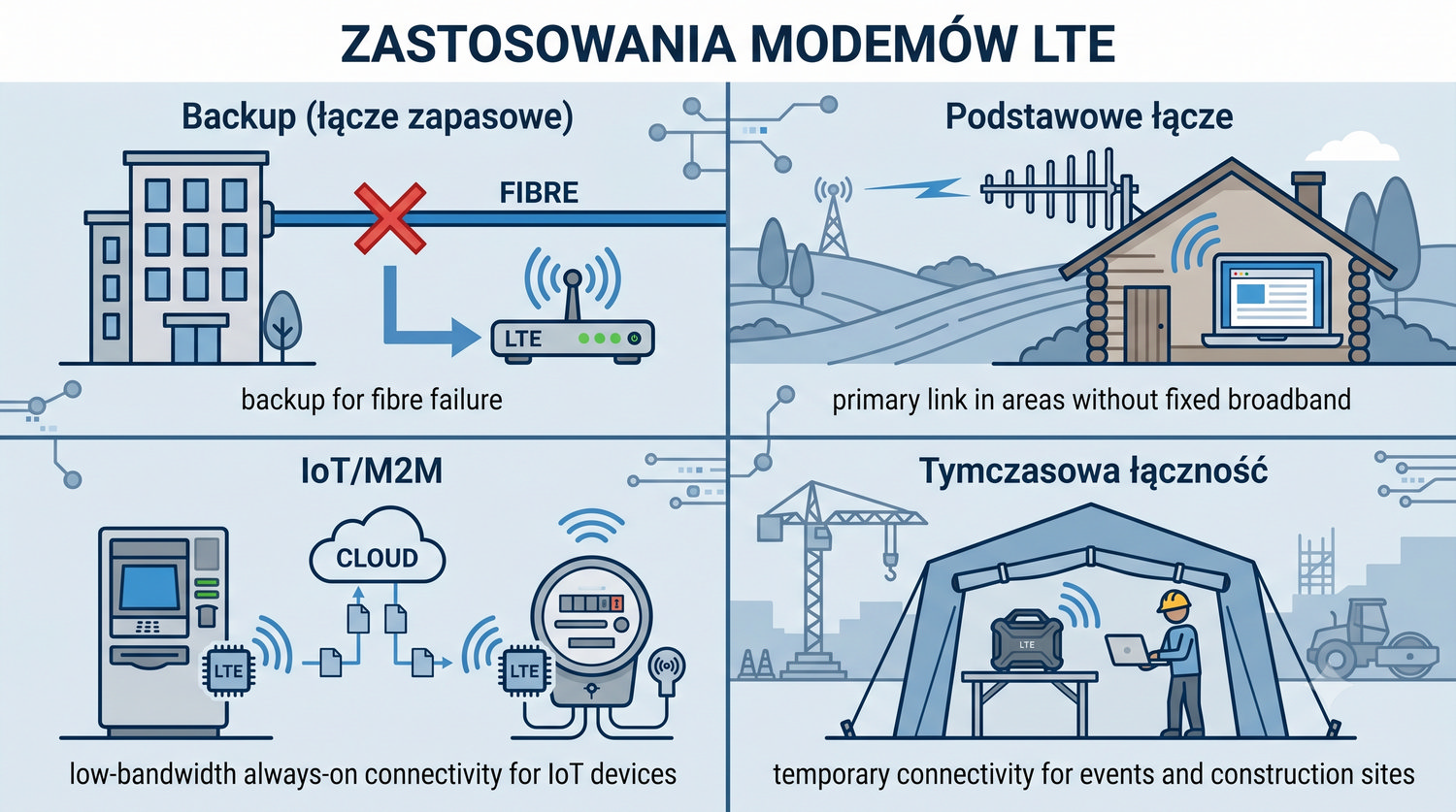

Modemy LTE znajdują zastosowanie w bardzo różnych scenariuszach – od prostego backupu w firmie po zaawansowane systemy IoT. W małych i średnich firmach LTE jest najczęściej stosowany jako łącze backupowe, które uruchamia się automatycznie w przypadku awarii łącza podstawowego (światłowód, DSL).

W obszarach wiejskich i na obrzeżach miast LTE często pełni rolę łącza podstawowego, ponieważ koszt doprowadzenia światłowodu jest nieproporcjonalnie wysoki. W sektorze IoT/M2M modemy LTE są wykorzystywane w bankomatach, terminalach płatniczych, systemach monitoringu, inteligentnych licznikach energii i wodomierzach – tam, gdzie wymagana jest stała łączność przy niewielkim transferze danych.

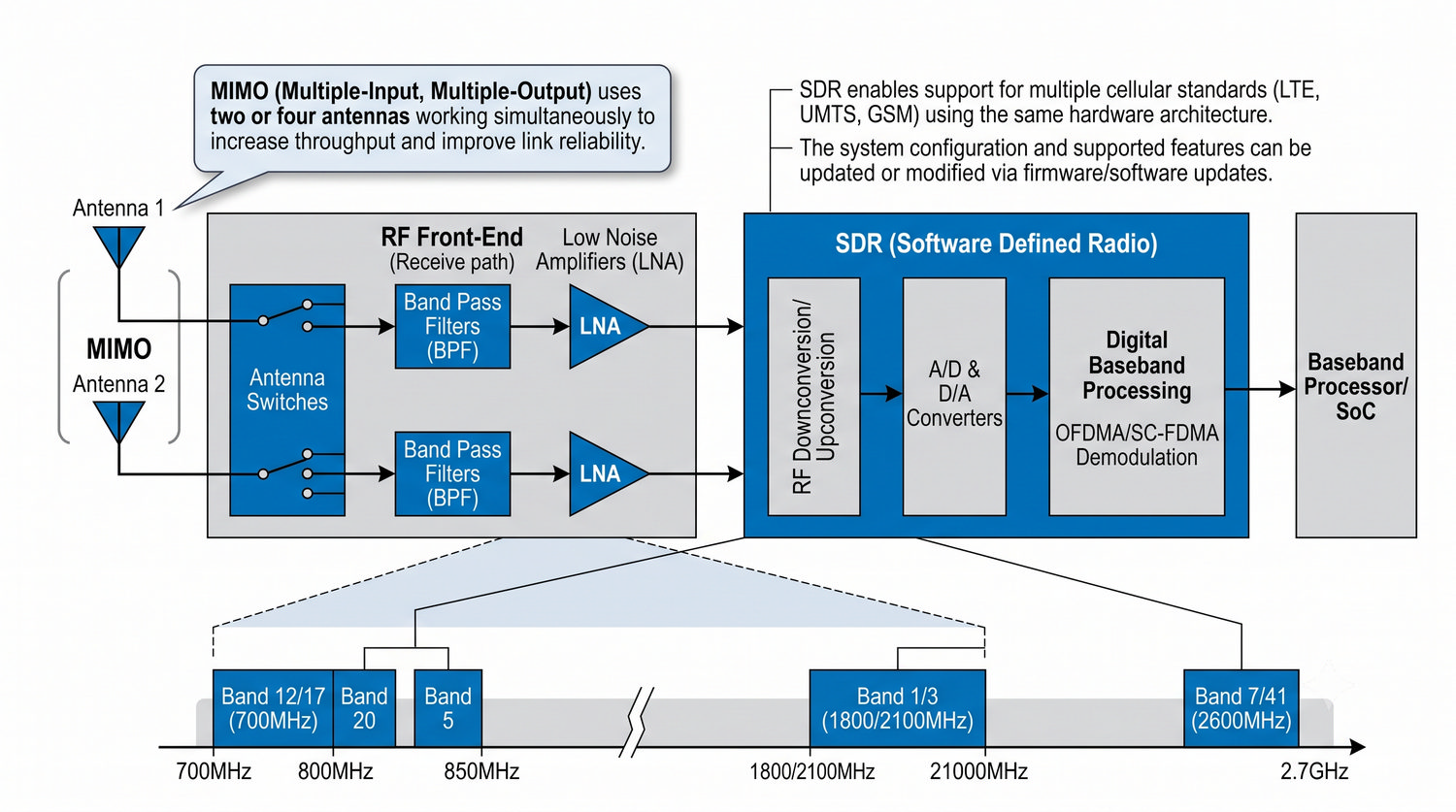

Część radiowa modemu LTE odpowiada za odbiór i nadawanie sygnału w odpowiednim paśmie częstotliwości. Anteny są pierwszym elementem toru radiowego – w modemach MIMO stosuje się dwie lub cztery anteny, które pracują równocześnie, zwiększając przepustowość. Front-end RF zawiera filtry pasmowe (BPF – Band Pass Filter) dopasowane do obsługiwanych pasm LTE oraz niskoszumne wzmacniacze LNA (Low Noise Amplifier), które wzmacniają słaby sygnał odebrany z anteny.

SDR (Software Defined Radio) to kluczowy element nowoczesnych modemów – zamiast tradycyjnych układów analogowych, demodulacja sygnału odbywa się cyfrowo, co umożliwia obsługę wielu standardów (LTE, UMTS, GSM) za pomocą tego samego sprzętu. SDR może być aktualizowany programowo, co pozwala na dodawanie obsługi nowych pasm i standardów bez wymiany sprzętu.

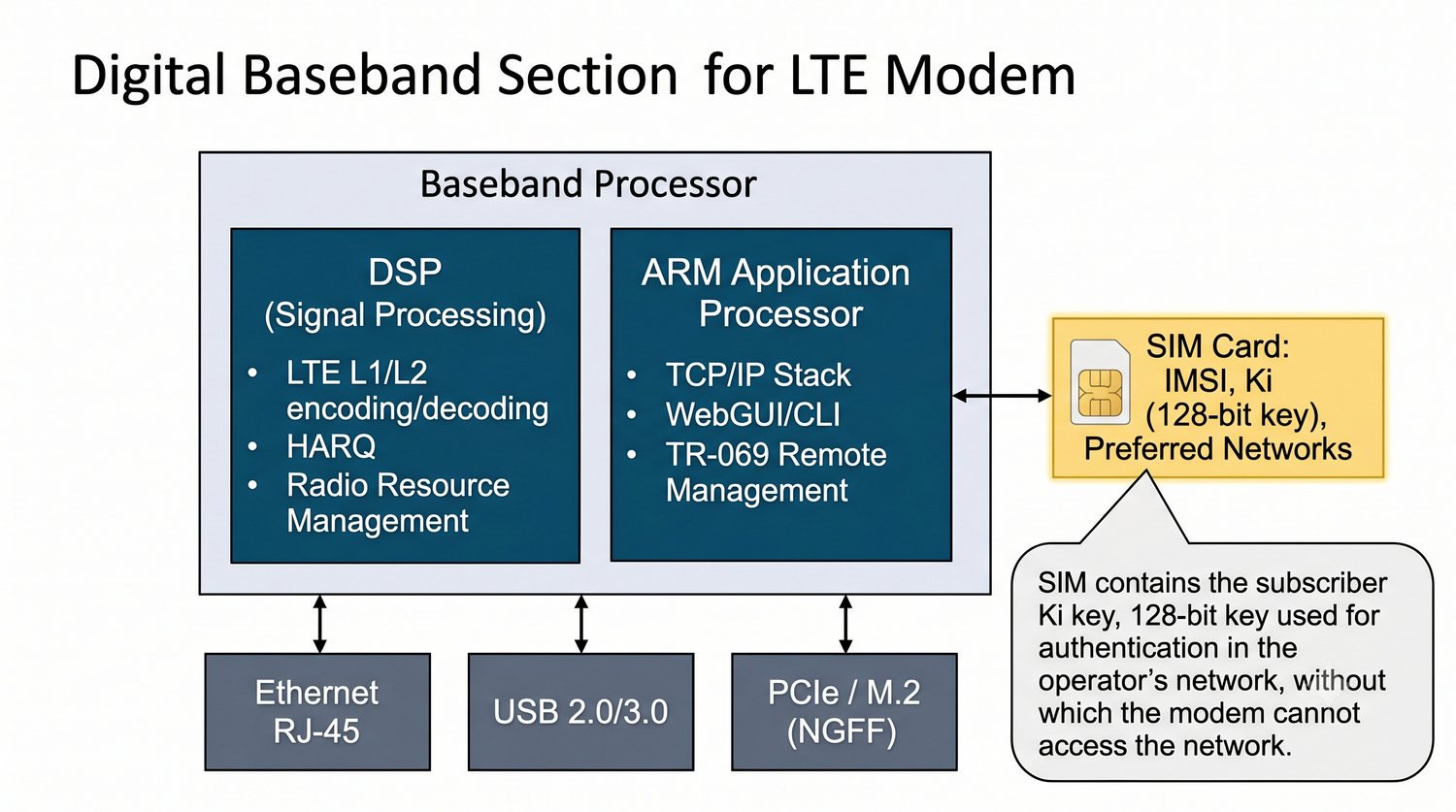

Część cyfrowa modemu LTE jest odpowiedzialna za przetwarzanie odebranego sygnału na dane użytkownika oraz zarządzanie całym urządzeniem. Procesor baseband realizuje wszystkie funkcje warstwy fizycznej i łącza danych specyficzne dla LTE: kodowanie/dekodowanie kanałów, HARQ (Hybrid Automatic Repeat Request), zarządzanie zasobami radiowymi.

Procesor aplikacyjny (najczęściej ARM) obsługuje stos TCP/IP, interfejsy użytkownika (WebGUI, CLI) oraz protokoły zarządzające, takie jak TR-069 (zarządzanie zdalne przez operatora). Karta SIM przechowuje dane abonenta – IMSI (International Mobile Subscriber Identity) oraz klucz Ki (128-bitowy klucz uwierzytelniający). Bez ważnej karty SIM modem nie może dołączyć do sieci operatora.

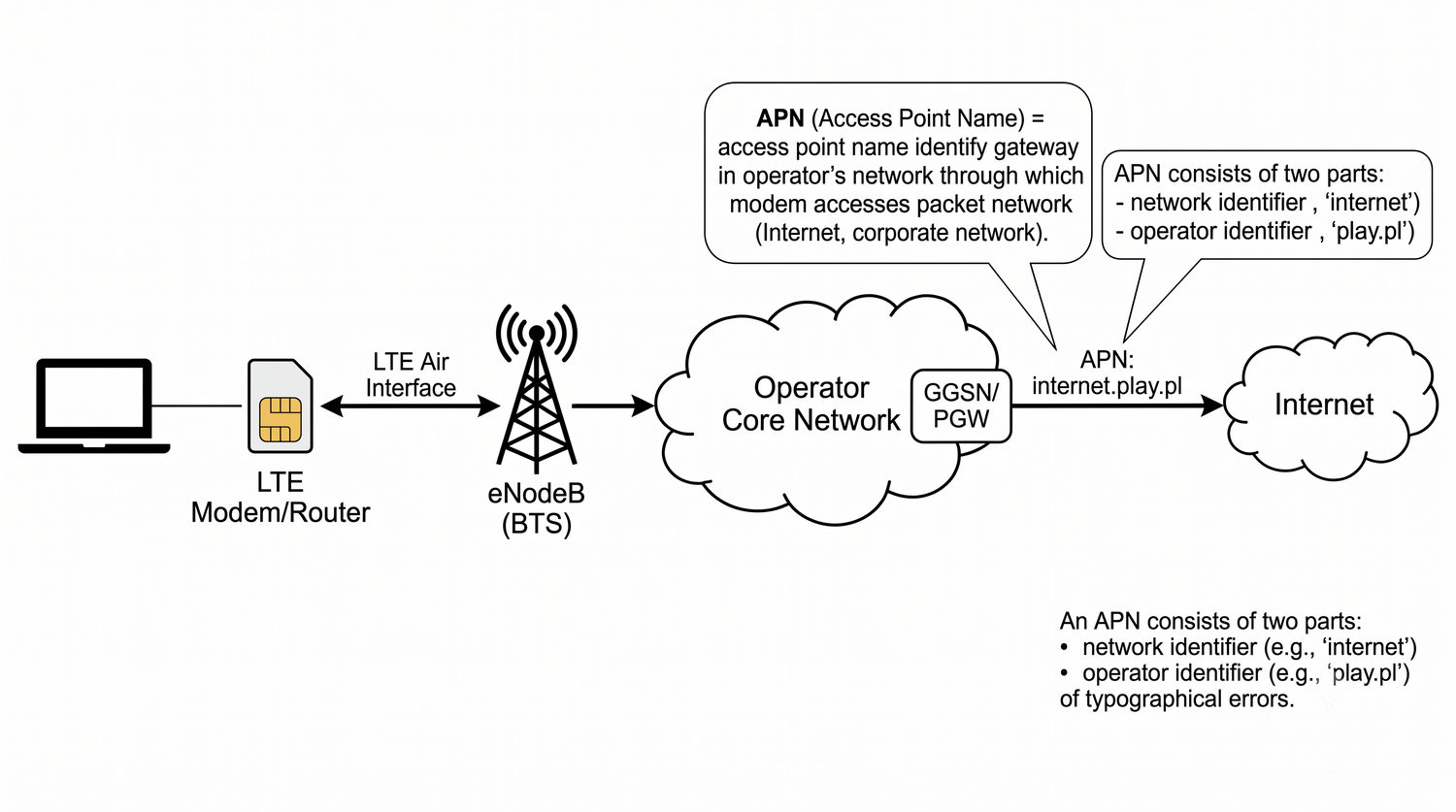

APN jest kluczowym parametrem konfiguracyjnym modemu LTE – bez poprawnego APN modem nie uzyska dostępu do Internetu. Każdy operator mobilny udostępnia co najmniej jeden APN dla dostępu do Internetu (np. internet.play.pl, plusinternet.pl, data.t-mobile.pl). APN może również wskazywać na sieć prywatną (np. korporacyjną VPN) lub określać dodatkowe parametry, takie jak statyczny adres IP, limit transferu czy priorytet QoS.

W konfiguracji modemu APN podaje się wraz z opcjonalną nazwą użytkownika i hasłem (jeśli operator wymaga uwierzytelniania). Niektóre APN-y wymagają specjalnych ustawień dla dostępu do IPv6, usług MMS lub korzystania z dedykowanej puli adresów IP. Informacje o prawidłowych APN-ach dla danego operatora są dostępne na jego stronie internetowej lub w dokumentacji technicznej.

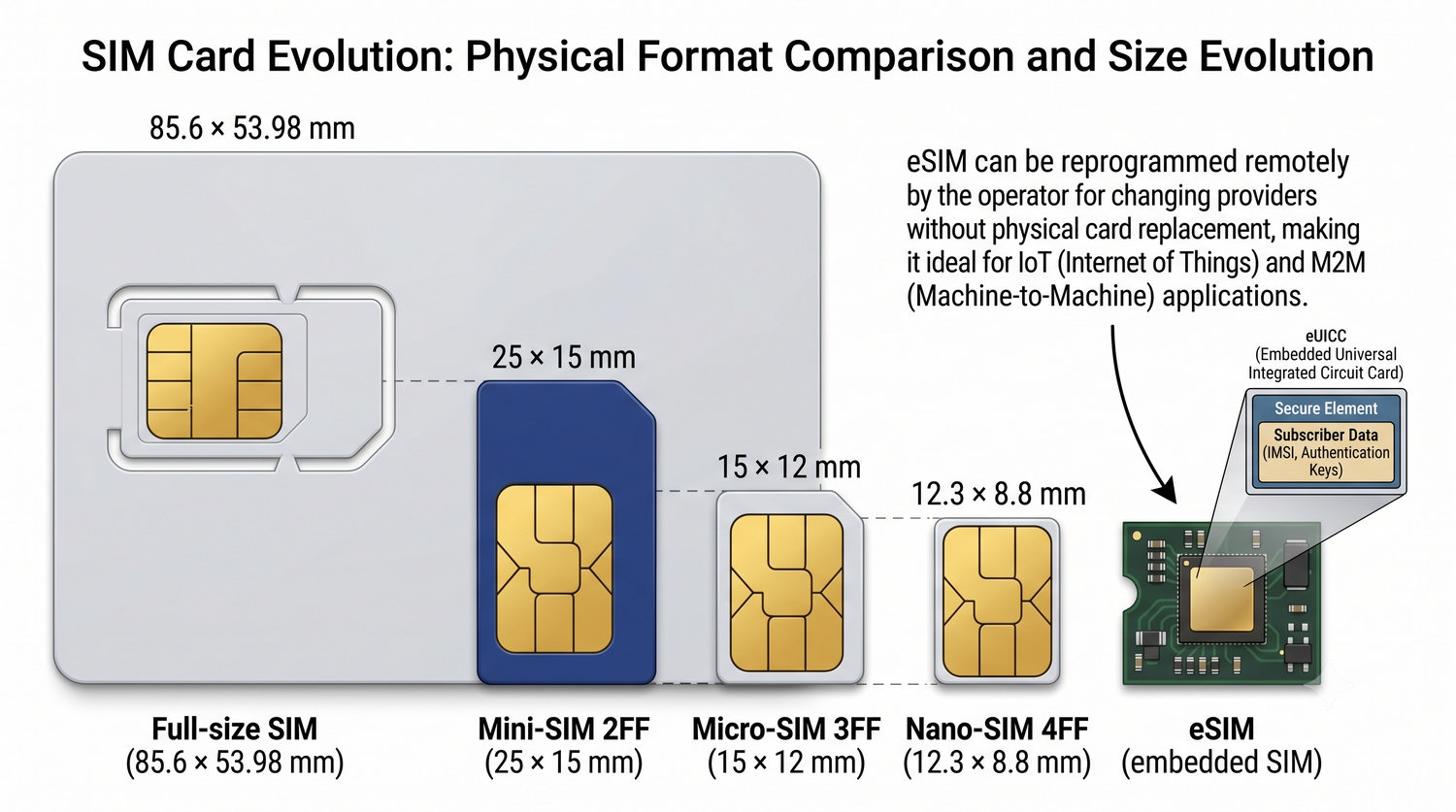

Karta SIM (Subscriber Identity Module) jest niezbędnym elementem każdego urządzenia pracującego w sieci komórkowej. Przechowuje dane abonenta, w tym IMSI (unikalny identyfikator) i klucz uwierzytelniający Ki. Format karty ewoluował od pełnowymiarowych kart (zbliżonych do karty kredytowej) przez Mini-SIM (2FF), Micro-SIM (3FF) do Nano-SIM (4FF), który jest obecnie standardem w smartfonach i modemach.

eSIM (embedded SIM) to nowsze rozwiązanie, w którym karta SIM jest wlutowana na stałe w urządzenie. Dane abonenta są przechowywane w bezpiecznym elemencie (eUICC) i mogą być przeprogramowywane zdalnie przez operatora. eSIM jest szczególnie przydatna w urządzeniach IoT/M2M (liczniki, czujniki, bankomaty), gdzie fizyczny dostęp do karty SIM jest utrudniony lub niemożliwy. Coraz więcej modemów LTE oferuje obsługę eSIM jako opcję dodatkową.

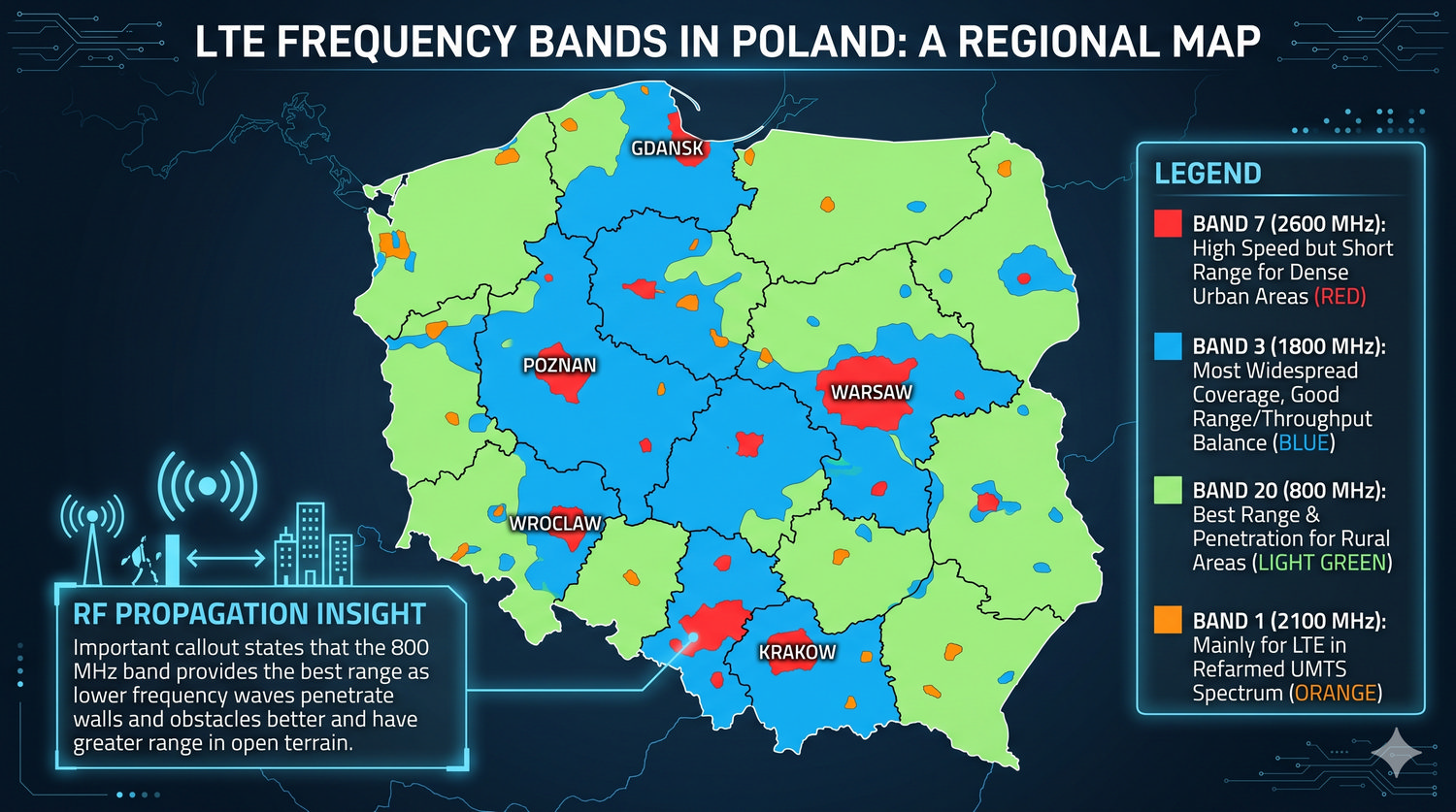

W Polsce operatorzy komórkowi wykorzystują cztery główne pasma LTE: 800 MHz (pasmo 20), 1800 MHz (pasmo 3), 2100 MHz (pasmo 1) i 2600 MHz (pasmo 7). Pasmo 800 MHz zostało udostępnione po wyłączeniu telewizji analogowej (dywidenda cyfrowa) i oferuje najlepszy zasięg – fale radiowe o niższej częstotliwości mniejszym tłumieniu w wolnej przestrzeni i lepiej przenikają przez przeszkody.

Pasmo 1800 MHz (pasmo 3) jest najszerzej stosowane – większość stacji BTS oferuje LTE w tym paśmie. Zapewnia dobry kompromis między zasięgiem a przepustowością. Pasmo 2600 MHz (pasmo 7) oferuje najwyższe prędkości, ale ma najkrótszy zasięg – jest wykorzystywane głównie w gęsto zaludnionych obszarach miejskich do zwiększenia pojemności sieci. Nowoczesne modemy LTE obsługują agregację pasm (Carrier Aggregation), która łączy dwa lub więcej pasm dla uzyskania wyższej przepustowości.

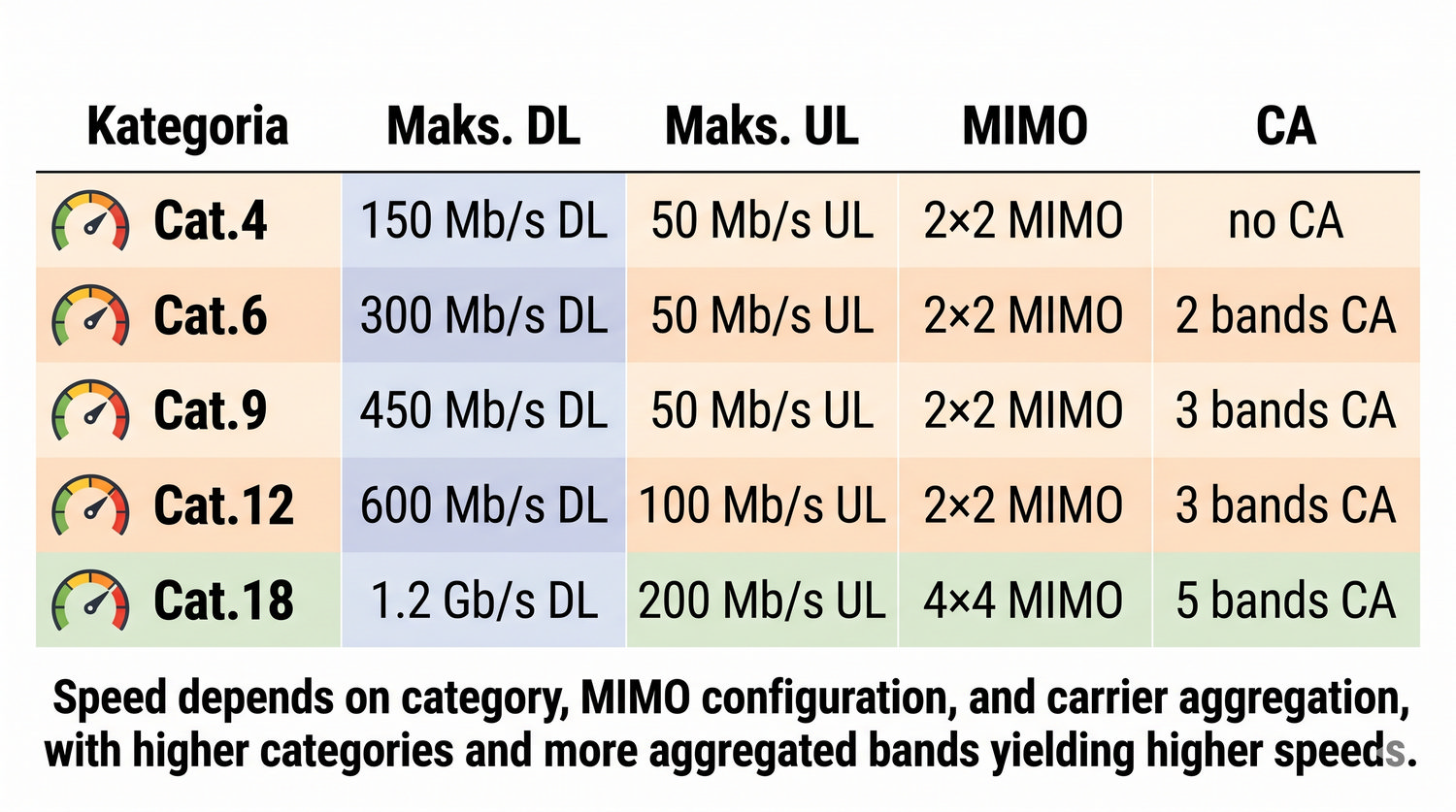

Kategorie LTE (UE Category) określają maksymalne możliwości urządzenia w zakresie prędkości transmisji danych. Są zdefiniowane w standardzie 3GPP – im wyższy numer kategorii, tym wyższe prędkości może osiągnąć modem.

Cat.4 to podstawowa kategoria powszechnie dostępna w modemach starszej generacji – oferuje 150 Mb/s w downlinku. Cat.6 wprowadza agregację dwóch pasm (2× CA) i podwaja prędkość do 300 Mb/s. Cat.12 i Cat.18 to kategorie dla zaawansowanych modemów z agregacją 3-5 pasm i MIMO 4×4, osiągające prędkości przekraczające 1 Gb/s. W praktyce rzeczywista prędkość zależy od wielu czynników: zasięgu, obciążenia stacji BTS, jakości sygnału i konfiguracji sieci operatora.

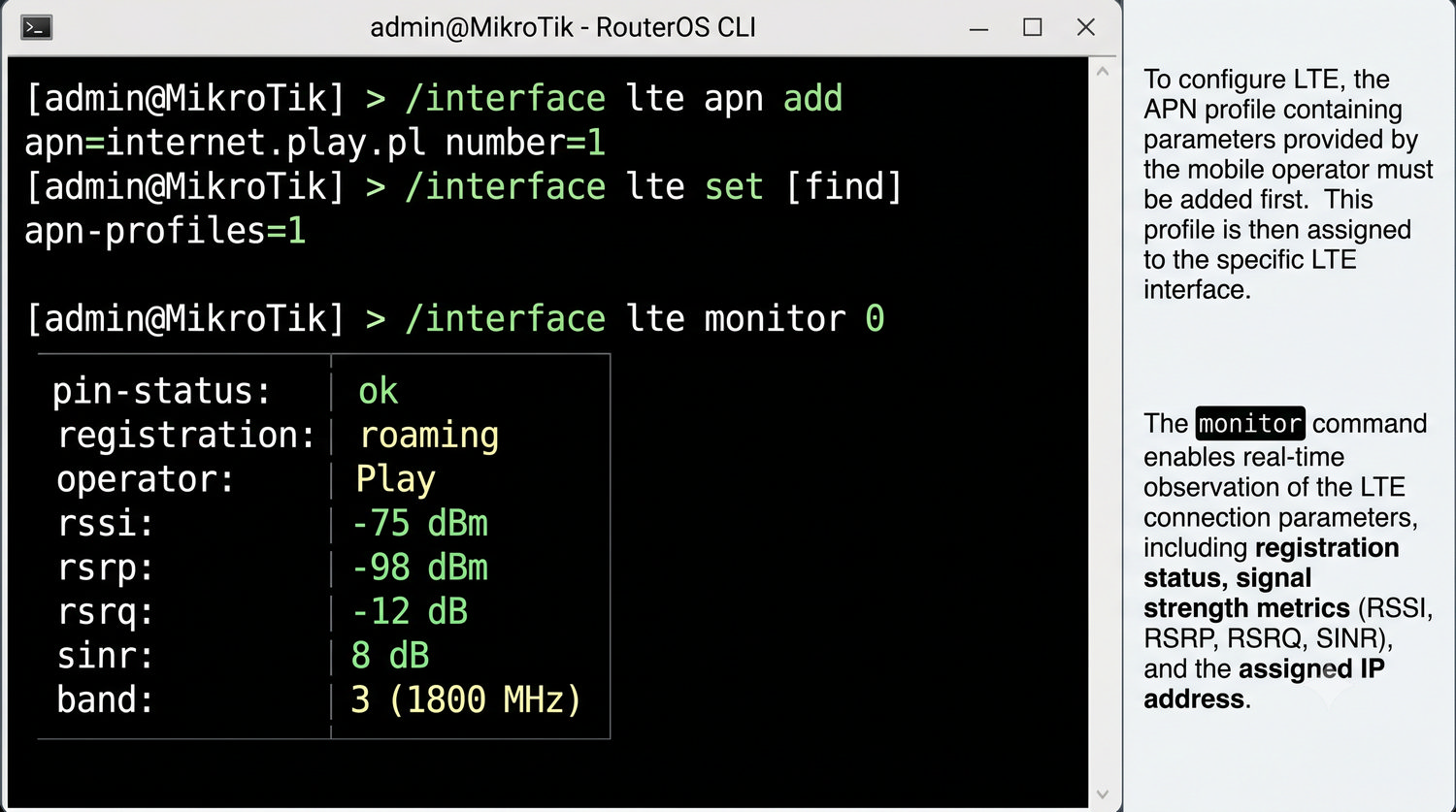

W systemie RouterOS konfiguracja modemu LTE jest stosunkowo prosta i sprowadza się do kilku kroków. Pierwszym jest dodanie profilu APN z parametrami dostarczonymi przez operatora (nazwa APN, opcjonalnie login i hasło). Następnie profil APN jest przypisywany do interfejsu LTE za pomocą polecenia /interface lte set.

Po skonfigurowaniu APN modem automatycznie rejestruje się w sieci operatora i nawiązuje połączenie z siecią pakietową. Polecenie /interface lte monitor pozwala na bieżąco obserwować parametry połączenia: stan rejestracji, operatora, siłę sygnału (RSSI, RSRP, RSRQ, SINR), wykorzystywane pasmo oraz adres IP nadany przez sieć operatora. W przypadku problemów z połączeniem należy sprawdzić kolejność: fizyczne podłączenie modemu, poprawność APN, zasięg sieci i stan karty SIM.

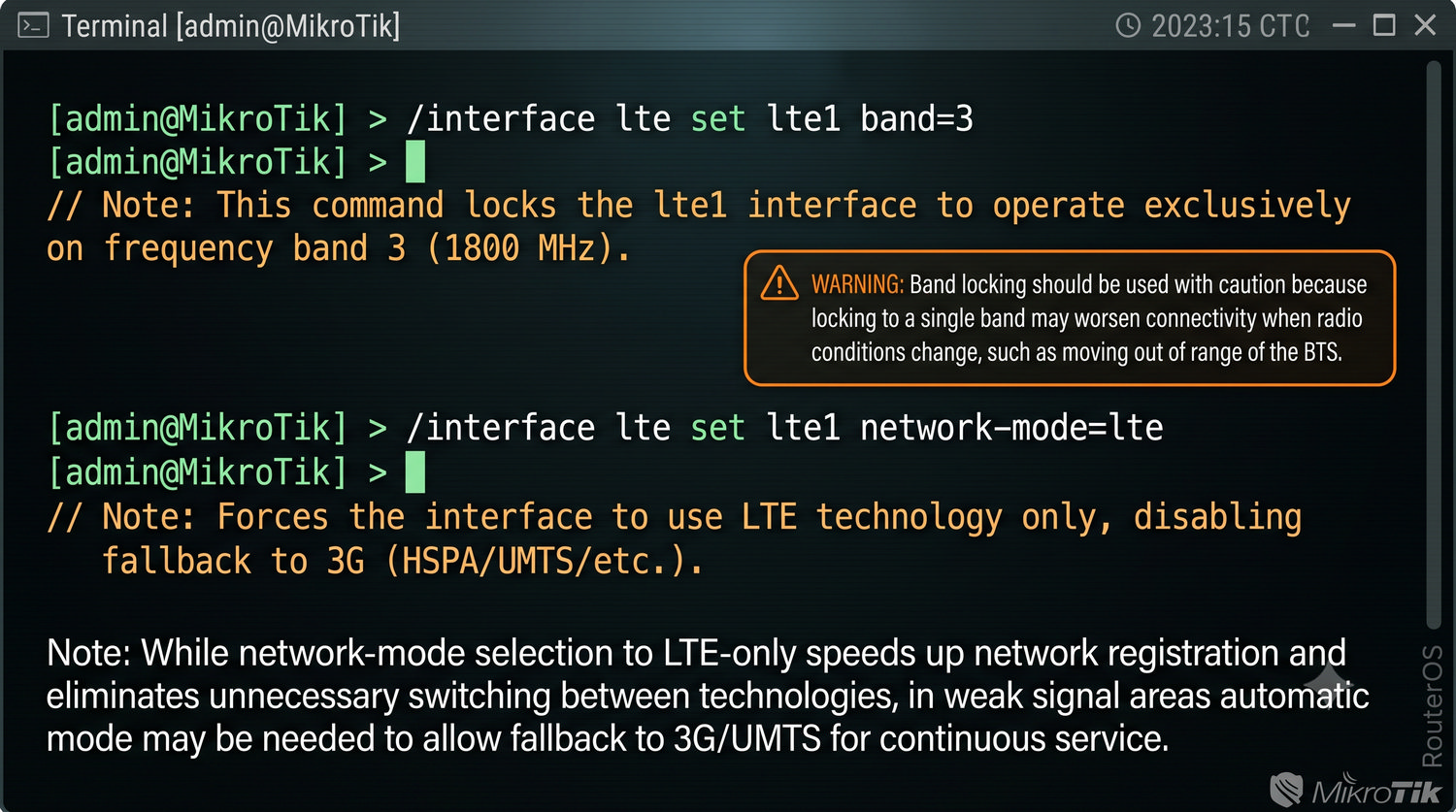

Zaawansowane opcje konfiguracji LTE w RouterOS pozwalają na precyzyjne dostosowanie pracy modemu do warunków radiowych i wymagań aplikacji. Band locking (blokowanie pasma) jest przydatne, gdy modem nieprawidłowo wybiera słabsze pasmo zamiast silniejszego – można wymusić korzystanie z konkretnego pasma, np. 1800 MHz (pasmo 3) w obszarach, gdzie pasmo 2600 MHz ma słaby zasięg.

Wybór trybu sieci (network-mode) pozwala ograniczyć modem wyłącznie do LTE, co przyspiesza rejestrację w sieci i eliminuje niepotrzebne przełączenia między technologiami (3G/LTE). W niektórych lokalizacjach z bardzo słabym sygnałem LTE może być jednak konieczne włączenie trybu automatycznego, aby modem mógł spaść do 3G/UMTS, które często ma lepszy zasięg. PIN karty SIM można wprowadzić za pomocą poleceń /interface lte sim-set i /interface lte sim-unlock.

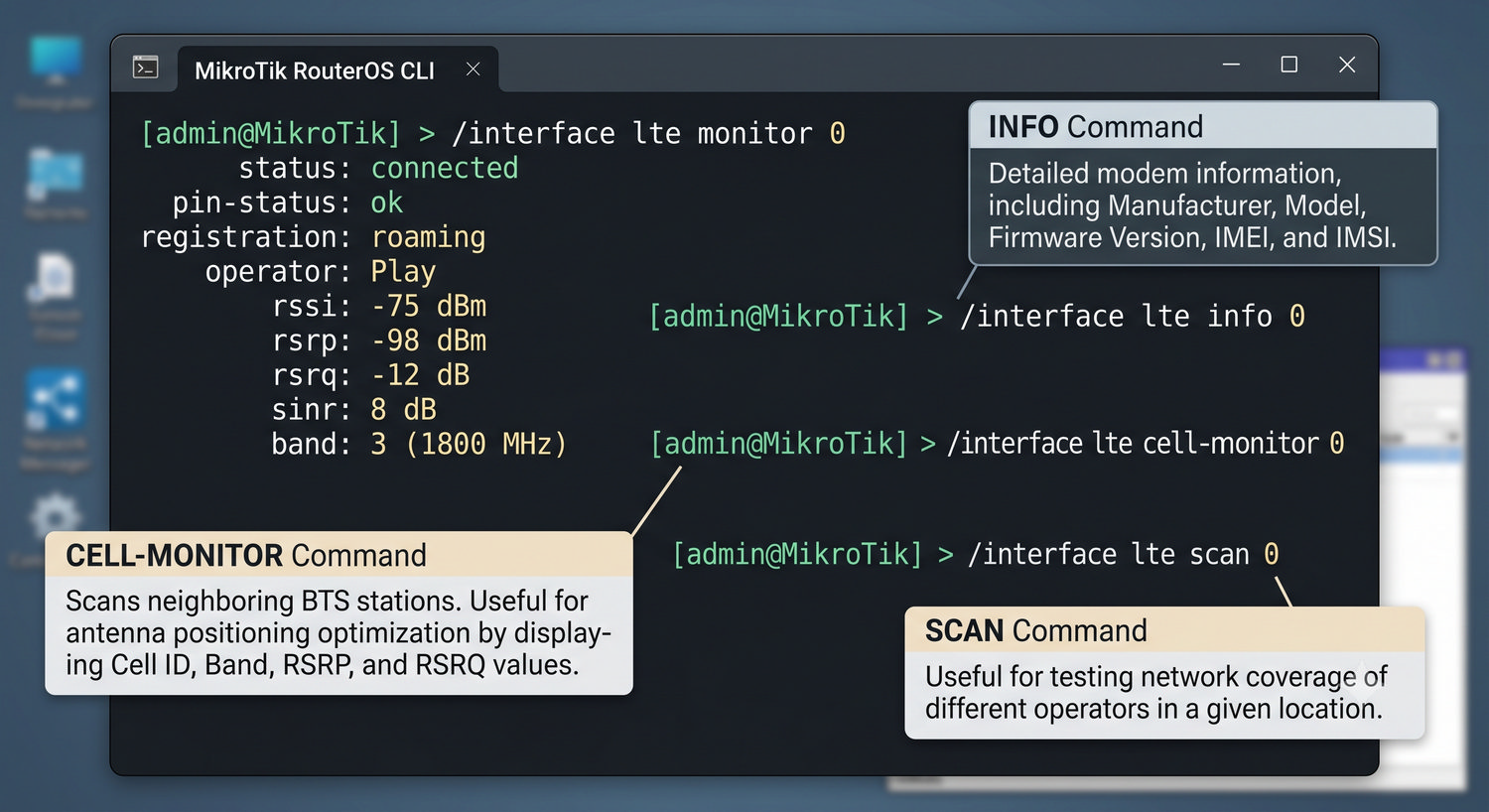

RouterOS udostępnia zestaw poleceń diagnostycznych, które pozwalają na szczegółową analizę pracy modemu LTE. Polecenie /interface lte monitor 0 wyświetla w czasie rzeczywistym podstawowe parametry połączenia: stan rejestracji, operatora, parametry sygnału (RSSI, RSRP, RSRQ, SINR), wykorzystywane pasmo, adres IP i ilość przesłanych danych. Polecenie /interface lte info 0 dostarcza szczegółowych informacji o modemie (producent, model, wersja firmware, IMEI, IMSI).

Polecenie /interface lte cell-monitor skanuje sąsiednie stacje BTS i wyświetla ich parametry (Cell ID, pasmo, RSRP, RSRQ). Jest to niezwykle przydatne przy optymalizacji ustawienia anteny – pozwala wybrać stację BTS z najlepszym sygnałem. Polecenie /interface lte scan umożliwia skanowanie dostępnych sieci operatorów, co jest przydatne przy testowaniu zasięgu różnych operatorów w danej lokalizacji.

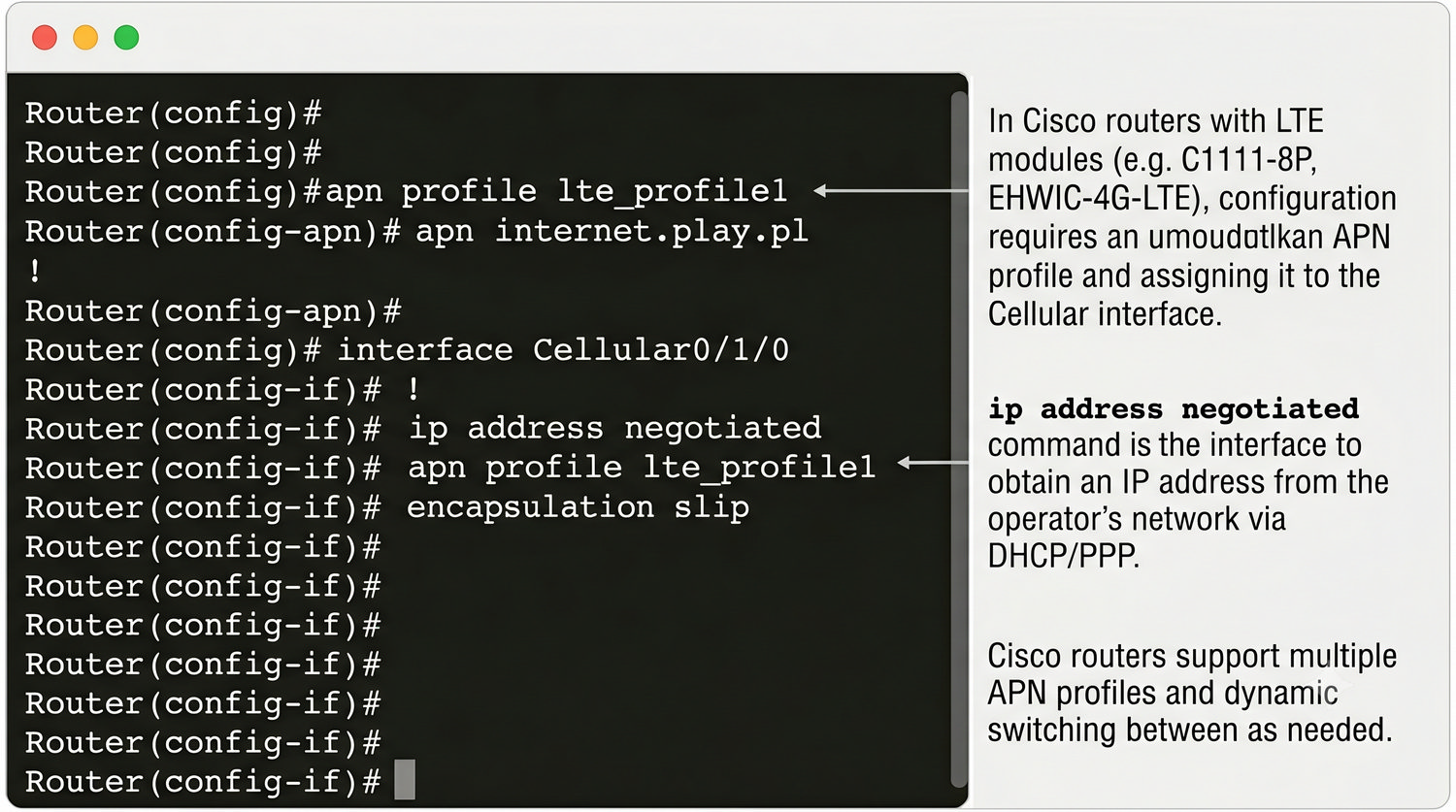

W routerach Cisco konfiguracja modemu LTE odbywa się przez interfejs Cellular, który obsługuje moduły LTE (np. EHWIC-4G-LTE, P-LTE-A-EA). Proces konfiguracji obejmuje utworzenie profilu APN (apn profile), w którym podaje się nazwę APN operatora oraz opcjonalne parametry uwierzytelniania (login, hasło).

Następnie profil APN jest przypisywany do interfejsu Cellular za pomocą polecenia apn profile w trybie konfiguracji interfejsu. Polecenie ip address negotiated nakazuje interfejsowi pobranie adresu IP z sieci operatora (DHCP/PPP). Routery Cisco pozwalają na skonfigurowanie wielu profili APN i dynamiczne przełączanie między nimi w zależności od potrzeb. Dodatkowo można skonfigurować trasy domyślne (default route) z wyższym metric dla interfejsu LTE, aby pełnił rolę łącza backupowego.

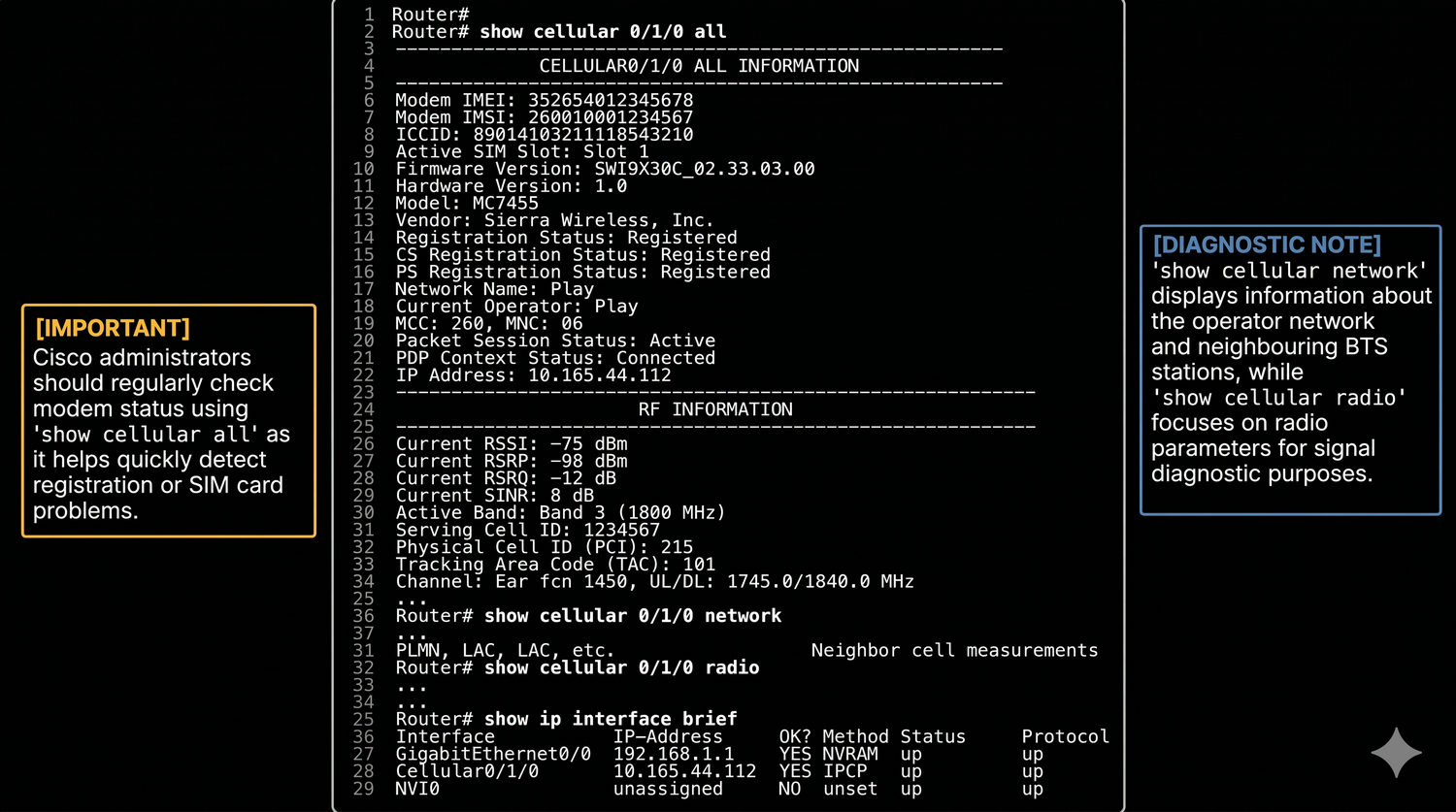

Diagnostyka LTE w routerach Cisco jest bardzo rozbudowana. Polecenie show cellular all dostarcza kompleksowych informacji o stanie modemu: dane identyfikacyjne (IMEI, IMSI, producent, model), stan karty SIM (PIN status, stan), rejestrację w sieci (operator, stan, roaming), parametry radiowe (RSSI, RSRP, RSRQ, SINR, pasmo, kanał).

Polecenie show cellular network wyświetla informacje o sieci operatora, z którą modem jest zarejestrowany, oraz o sąsiednich stacjach BTS. show cellular radio skupia się na parametrach radiowych, co jest przydatne przy diagnostyce problemów z zasięgiem. Dodatkowo show interface cellular x/y/z pozwala sprawdzić stan interfejsu, ilość przesłanych danych i ewentualne błędy. W przypadku problemów z łącznością należy najpierw sprawdzić show cellular all – jeśli modem nie jest zarejestrowany, problem leży po stronie sygnału lub karty SIM, a nie konfiguracji IP.

Failover LTE jest jednym z najczęstszych zastosowań modemów komórkowych w firmach. Mechanizm polega na monitorowaniu dostępności łącza podstawowego i automatycznym przełączeniu ruchu na LTE w przypadku jego awarii. W RouterOS głównym narzędziem do realizacji failover jest Netwatch – narzędzie monitorujące dostępność hosta (np. bramy internetowej lub publicznego DNS) poprzez okresowe pingowanie.

Gdy Netwatch wykryje, że host monitorowany przestał odpowiadać, uruchamia skrypt down-script, który włącza trasę domyślną przez interfejs LTE (disabled=no). Po przywróceniu łącza podstawowego skrypt up-script wyłącza trasę LTE. W bardziej zaawansowanych konfiguracjach stosuje się mechanizm Recursive Routing z routing marks i tablicami routingu, aby zapewnić płynniejsze przełączanie. Należy pamiętać, że podczas przełączenia zmienia się adres IP, co może zerwać trwające sesje TCP, VPN i połączenia VoIP.

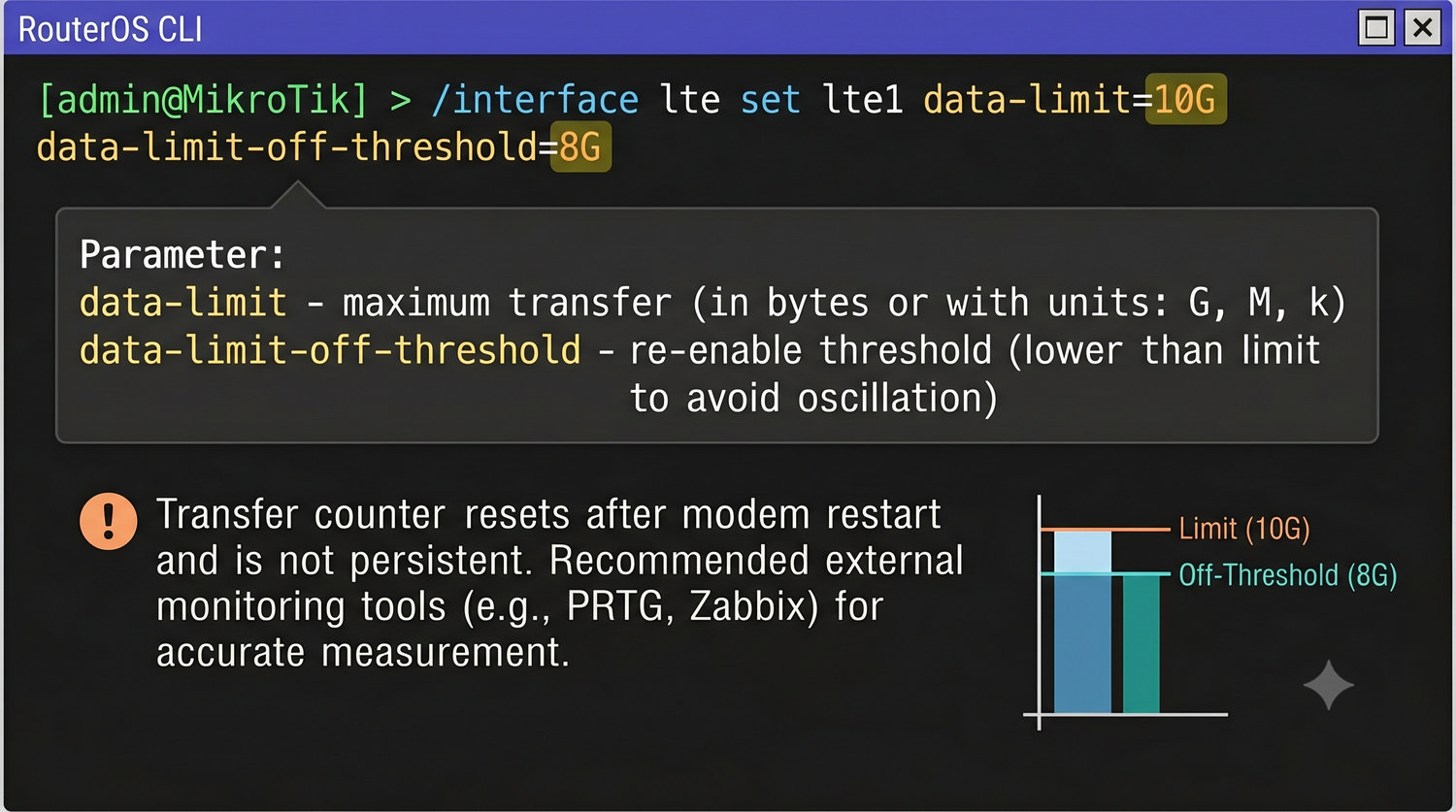

Funkcja limitu transferu (data-limit) w RouterOS jest przydatna w przypadku modemów LTE z taryfami limitowanymi. Po przekroczeniu ustawionego progu (data-limit) modem automatycznie się rozłącza lub (w zależności od konfiguracji) wyłącza interfejs. Parametr data-limit-off-threshold określa próg ponownego włączenia – powinien być niższy niż limit, aby uniknąć oscylacji (włącz/wyłącz).

Należy pamiętać, że licznik transferu w modemie jest zerowany po resecie modemu lub restarcie urządzenia. Do dokładnego monitorowania wykorzystania transferu zaleca się stosowanie zewnętrznych systemów monitorujących, takich jak PRTG, Zabbix lub LibreNMS, które gromadzą dane historyczne i mogą wysyłać alerty przed przekroczeniem limitu. W przypadku taryf z FUP (Fair Usage Policy) operator również ogranicza prędkość po przekroczeniu określonego wolumenu danych, niezależnie od ustawień lokalnych.

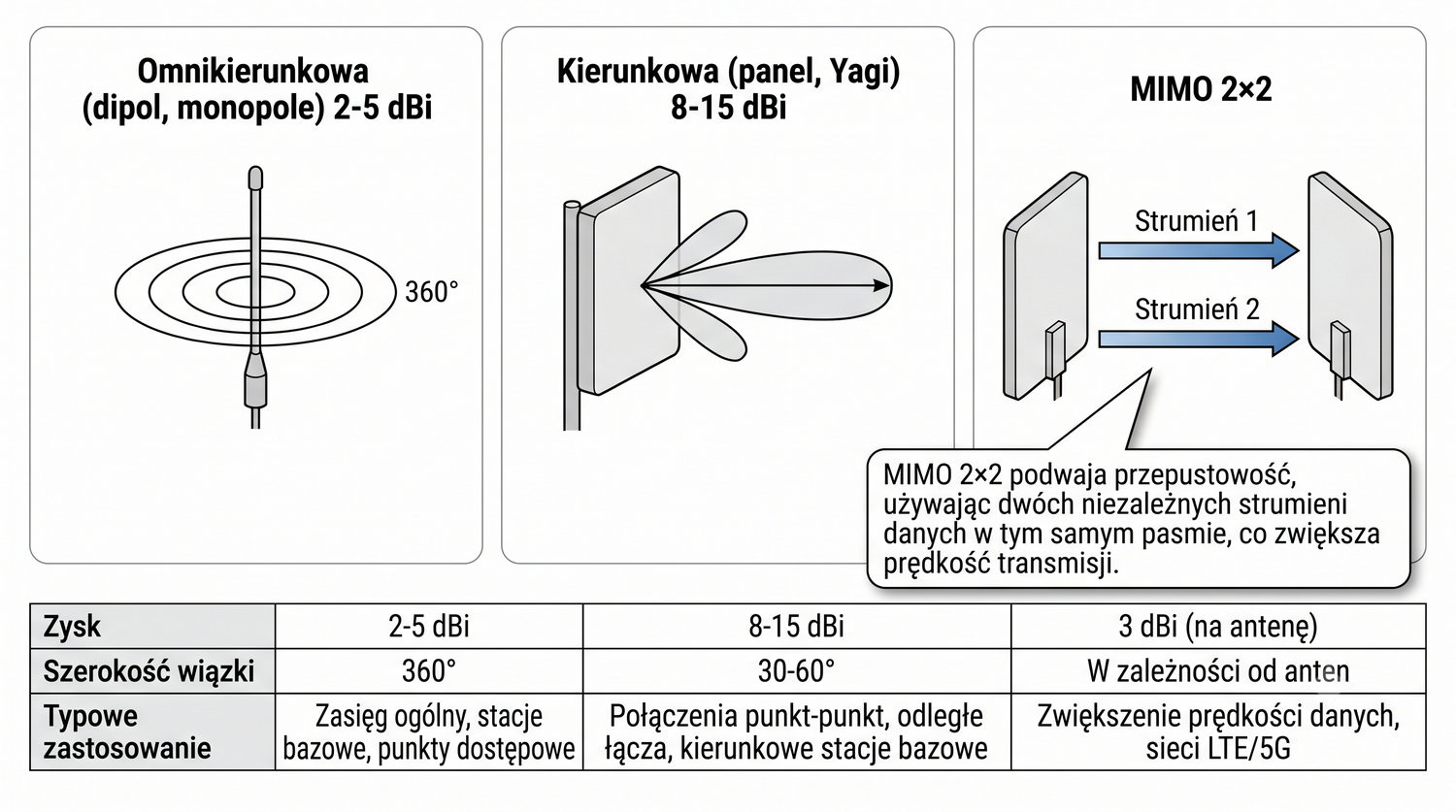

Wybór odpowiedniej anteny LTE ma kluczowe znaczenie dla jakości połączenia. Anteny omnikierunkowe są zalecane w sytuacjach, gdy stacje BTS znajdują się w różnych kierunkach lub gdy modem jest używany w pojeździe (zmienne otoczenie). Ich zysk jest ograniczony (2-5 dBi), ale nie wymagają precyzyjnego ustawienia. Anteny kierunkowe (panelowe, Yagi) oferują wyższy zysk (8-15 dBi), co przekłada się na lepszy sygnał i wyższe prędkości, ale wymagają precyzyjnego skierowania w stronę BTS.

Technologia MIMO (Multiple Input Multiple Output) wykorzystuje wiele anten równocześnie do nadawania i odbioru. W LTE standardem jest MIMO 2×2 (dwie anteny), a w zaawansowanych modemach MIMO 4×4. Dzięki MIMO możliwe jest przesłanie dwóch lub czterech strumieni danych równolegle, co teoretycznie podwaja lub przyspiesza przepustowość w porównaniu z pojedynczą anteną. W praktyce zysk z MIMO zależy od warunków propagacyjnych i odległości od BTS.

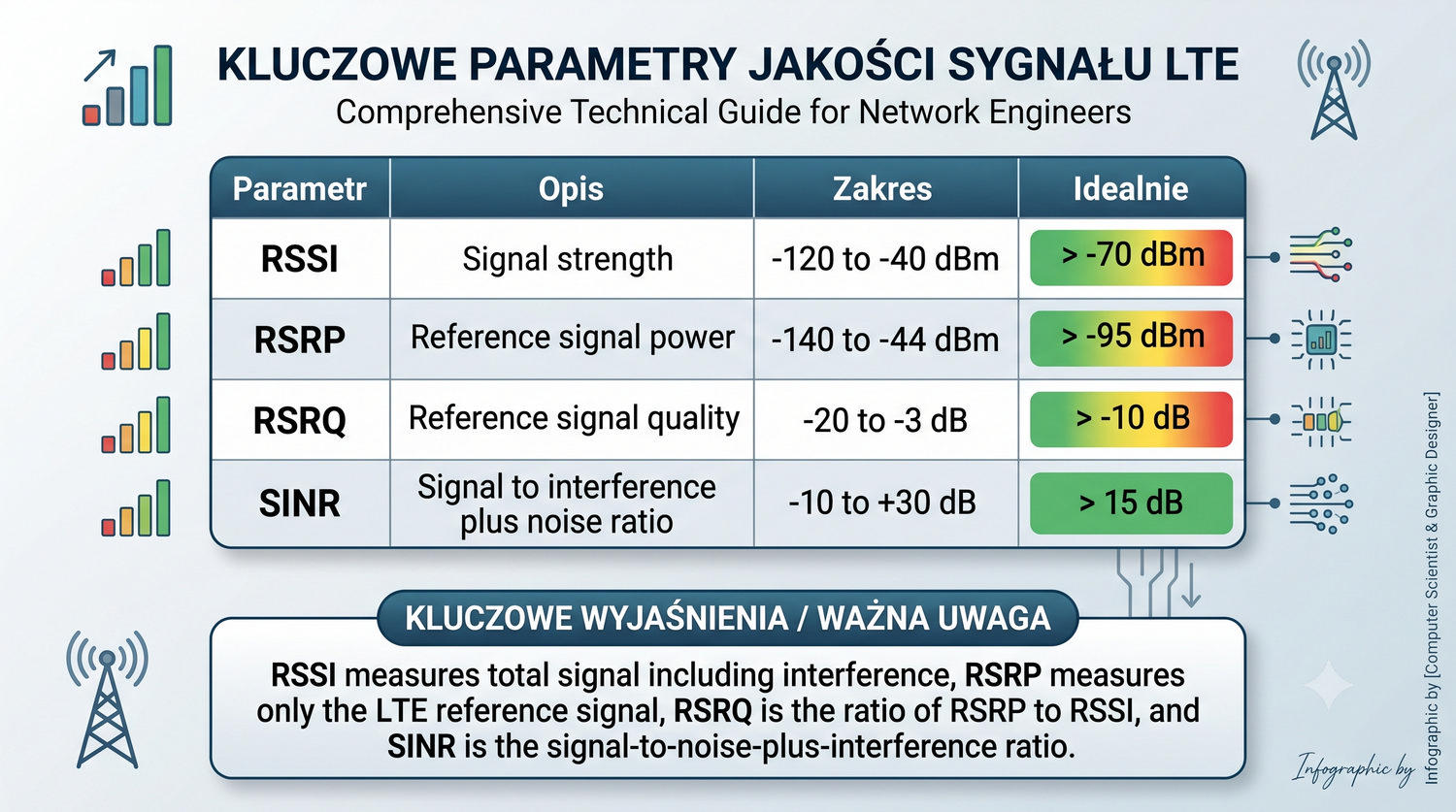

Parametry jakości sygnału LTE są kluczowe dla oceny wydajności łącza. RSSI (Received Signal Strength Indicator) to ogólna siła sygnału odbieranego przez modem, wyrażana w dBm. RSSI obejmuje wszystkie sygnały w paśmie – zarówno pożądane (LTE), jak i zakłócenia. Wartość powyżej -70 dBm oznacza bardzo dobry sygnał, poniżej -100 dBm słaby.

RSRP (Reference Signal Received Power) mierzy tylko moc sygnałów referencyjnych LTE – jest to dokładniejszy wskaźnik siły sygnału LTE. RSRQ (Reference Signal Received Quality) to jakość sygnału wyrażona jako stosunek RSRP do RSSI – im wyższy (bliżej 0), tym lepsza jakość. SINR (Signal to Interference plus Noise Ratio) to najważniejszy parametr – określa stosunek sygnału do szumu i interferencji. SINR powyżej 15 dB oznacza doskonałe warunki, poniżej 5 dB oznacza bardzo słabą jakość łącza, która uniemożliwia uzyskanie wysokich prędkości.

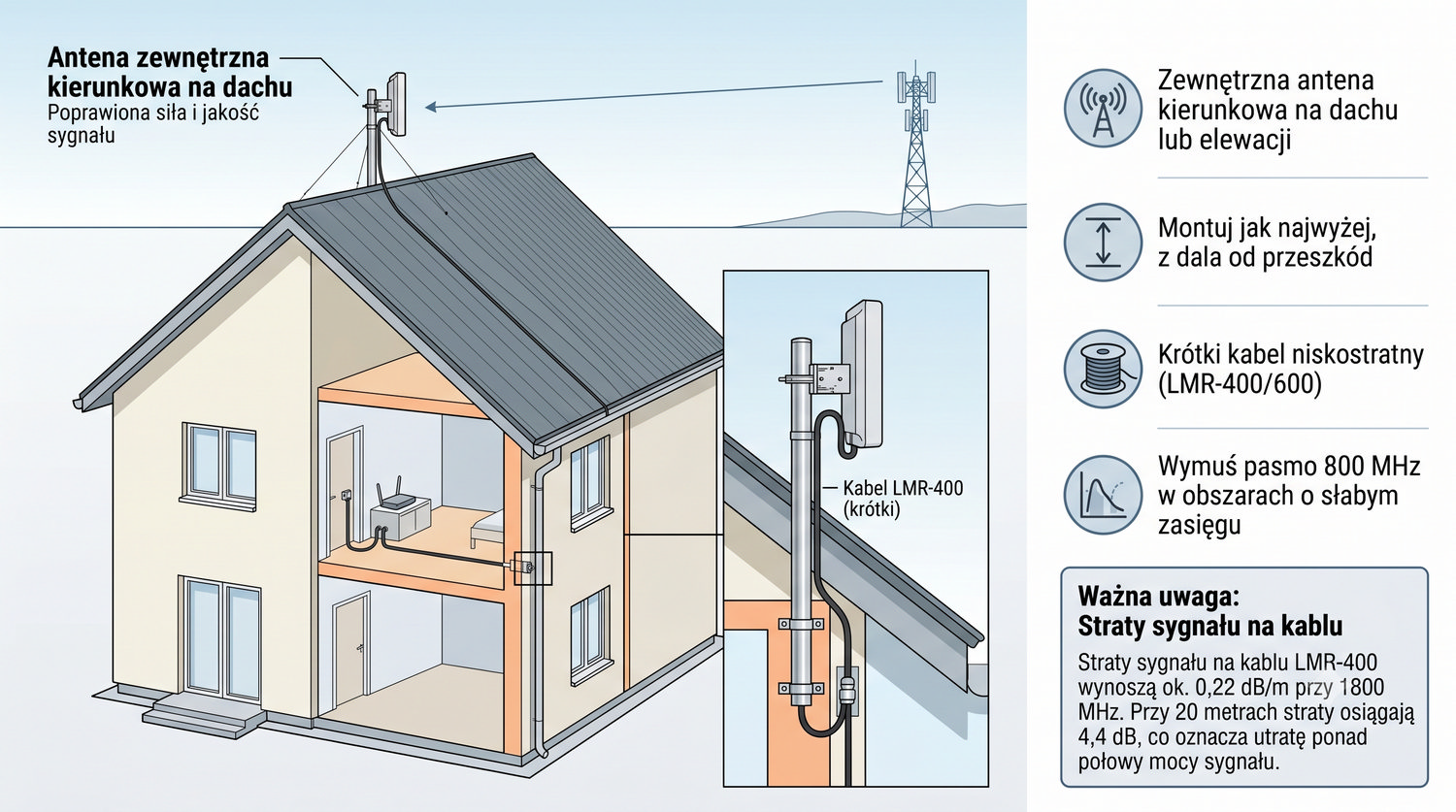

Poprawa zasięgu LTE jest często konieczna w obszarach o słabym sygnale. Pierwszym i najskuteczniejszym krokiem jest montaż anteny zewnętrznej – antena wewnętrzna w budynku jest zawsze gorsza ze względu na tłumienie ścian, okien i innych przeszkód. Antena zewnętrzna kierunkowa montowana na dachu może poprawić sygnał o 10-20 dB w porównaniu z anteną wewnętrzną.

Kolejnym ważnym czynnikiem jest kabel antenowy – im dłuższy, tym więcej sygnału traci. Dla kabla LMR-400 tłumienie wynosi ok. 0,22 dB/m na 1800 MHz – przy 20 metrach kabla strata wynosi już 4,4 dB, co odpowiada utracie ponad połowy mocy sygnału. Zaleca się stosowanie kabli LMR-400 lub LMR-600 i ograniczenie długości do maksimum 10-15 metrów. W obszarach z bardzo słabym sygnałem można wymusić korzystanie z pasma 800 MHz (pasmo 20), które dzięki niższej częstotliwości ma lepszą penetrację przez przeszkody i większy zasięg.

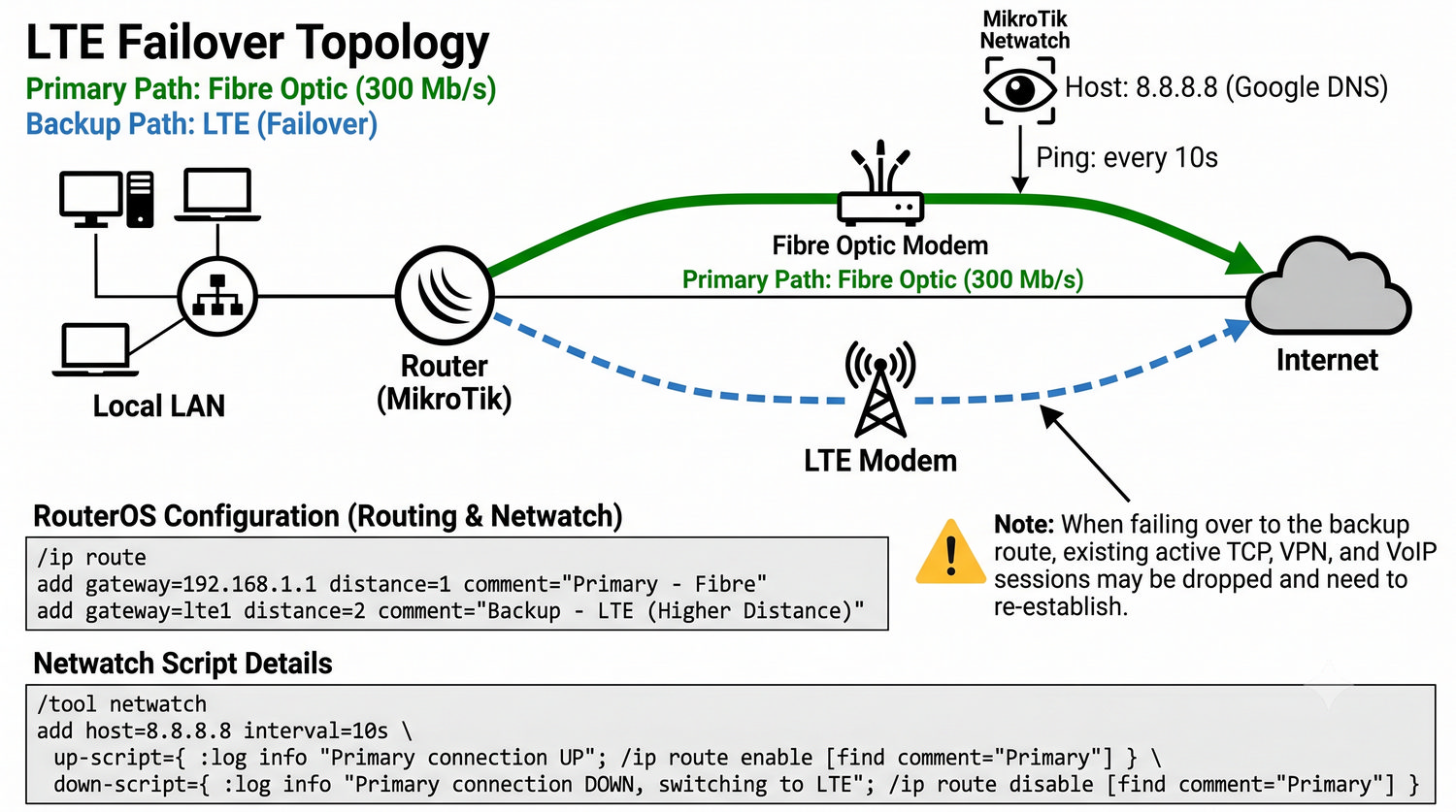

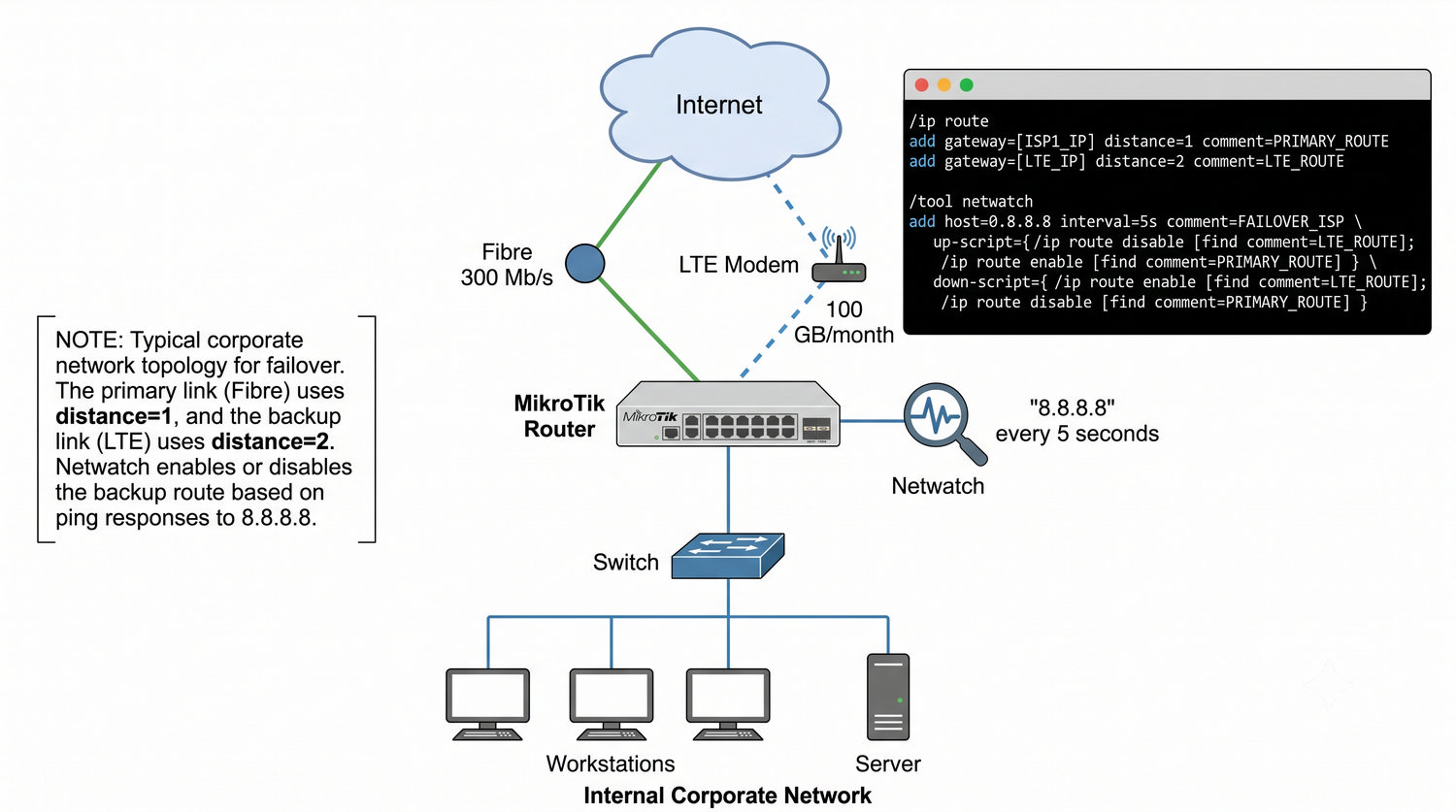

Przykład ilustruje typowe zastosowanie LTE jako łącza backupowego w firmie. Łącze podstawowe (światłowód 300 Mb/s) obsługuje cały ruch, a LTE jest wyłączone (disabled=yes) i włącza się tylko w przypadku awarii łącza podstawowego. Taryfa 100 GB/miesiąc jest wystarczająca dla okazjonalnego użycia awaryjnego – przy założeniu, że łącze podstawowe działa stabilnie i LTE jest używane tylko kilka godzin w miesiącu.

W konfiguracji zastosowano dwie trasy domyślne: pierwszą przez bramę światłowodu z distance=1 (domyślnie) i drugą przez interfejs LTE z distance=2 (gorszy metric). Netwatch monitoruje host 8.8.8.8 – jeśli nie odpowiada przez 5 sekund, uruchamiany jest skrypt, który włącza trasę LTE. Po przywróceniu łącza podstawowego trasa LTE jest ponownie wyłączana. W bardziej wymagających zastosowaniach warto monitorować kilka hostów, aby uniknąć fałszywych przełączeń spowodowanych chwilowymi problemami sieciowymi.

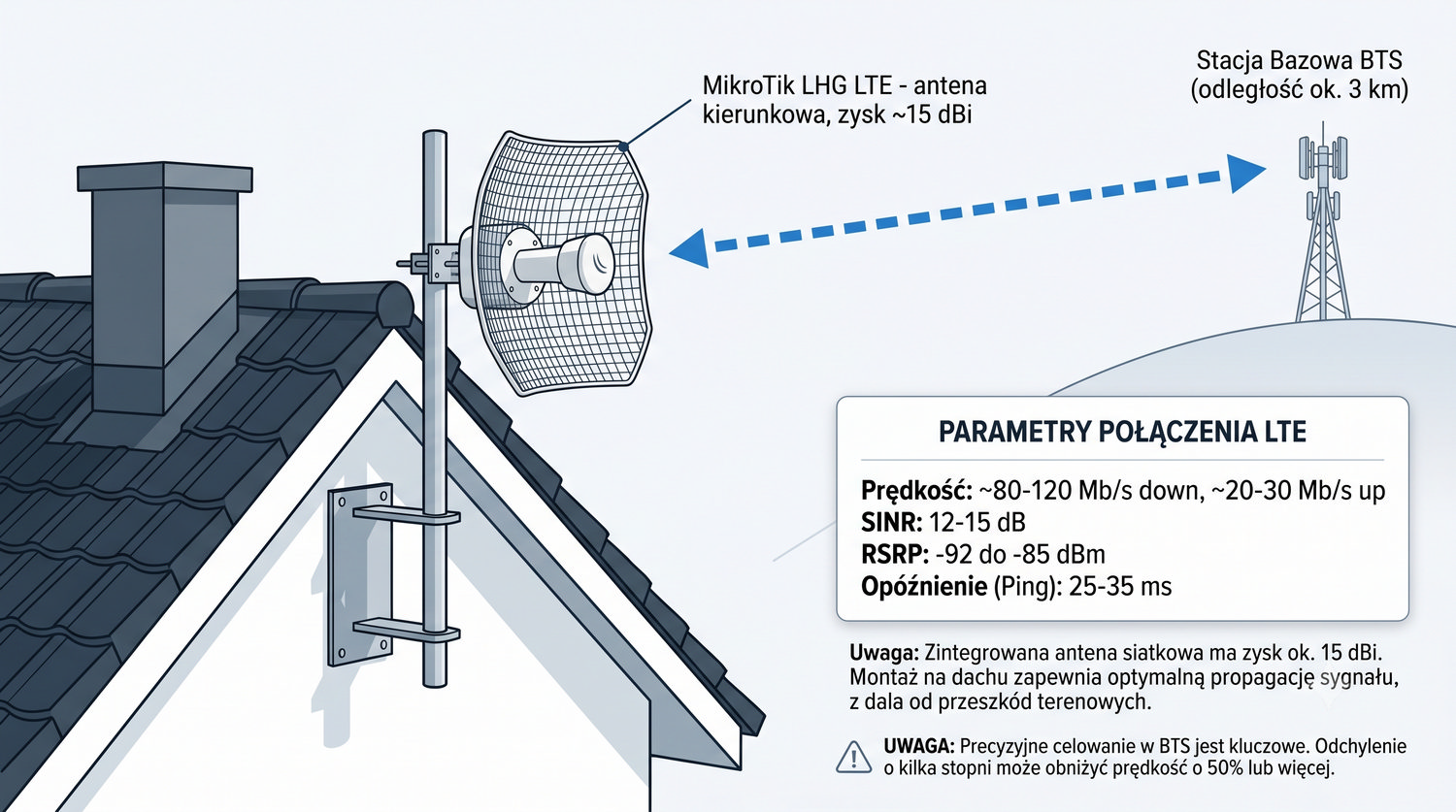

Przykład ilustruje zastosowanie LTE jako podstawowego łącza internetowego w obszarze bez dostępu do sieci stacjonarnej. MikroTik LHG LTE to zintegrowane urządzenie łączące w sobie router i modem LTE z wbudowaną anteną kierunkową o wysokim zysku (ok. 15 dBi). Montaż na dachu zapewnia optymalne warunki propagacyjne – z dala od przeszkód i możliwie wysoko.

Przy odległości 3 km od BTS i dobrym sygnale (RSRP -85 dBm, SINR 15 dB) osiągane są prędkości rzędu 80-120 Mb/s, co jest w pełni wystarczające dla typowego gospodarstwa domowego (streaming 4K, wideokonferencje, praca zdalna). Opóźnienie 25-35 ms jest porównywalne z łączem stacjonarnym. Kluczowym elementem sukcesu jest precyzyjne ustawienie anteny w kierunku BTS – odchylenie o kilka stopni może obniżyć prędkość o 50% lub więcej.

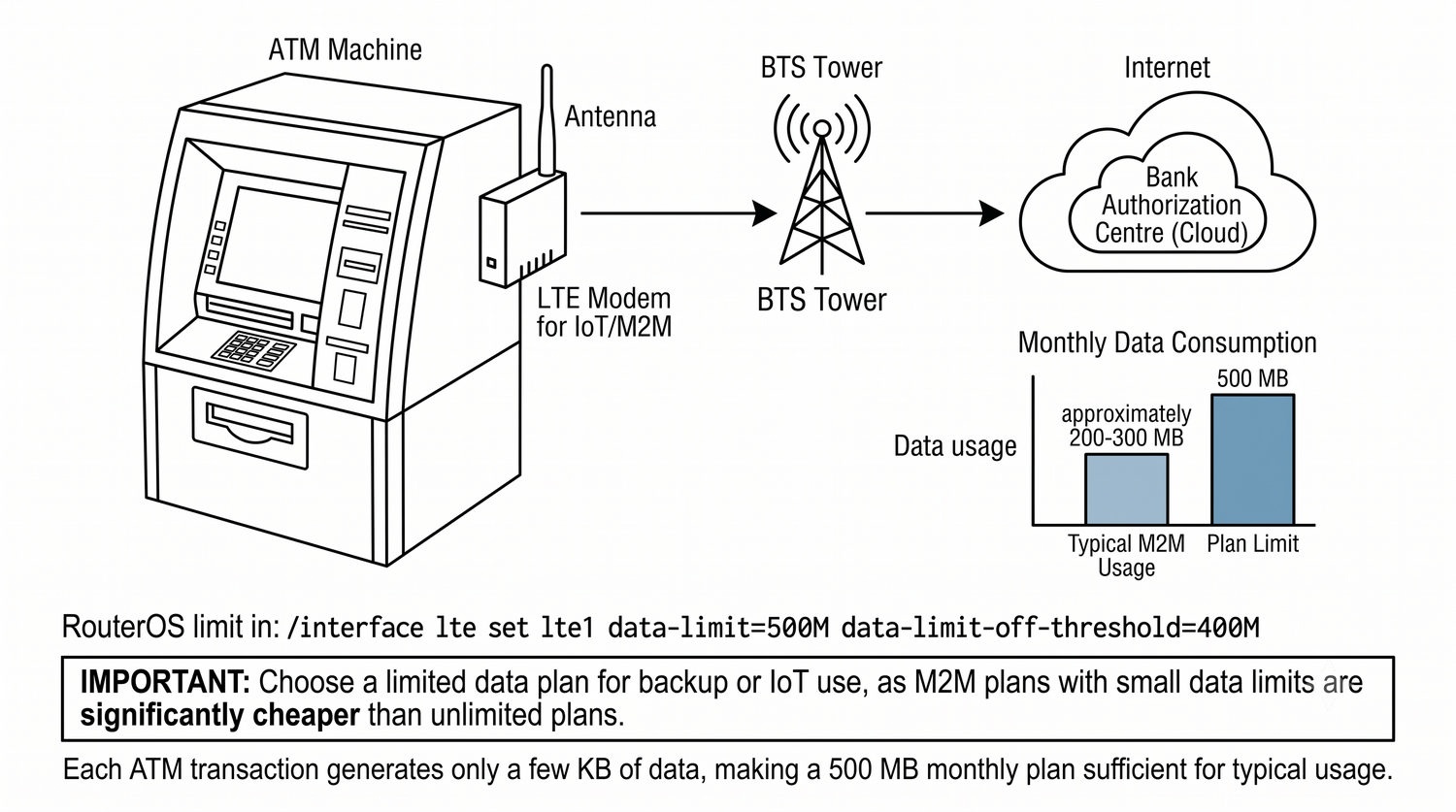

Przykład ilustruje zastosowanie LTE w aplikacjach IoT/M2M z niskim transferem danych. Bankomat wykonuje kilkadziesiąt transakcji dziennie, z których każda generuje zaledwie kilka KB danych. Całkowity transfer miesięczny rzadko przekracza 200-300 MB, co sprawia, że taryfa 500 MB/month jest w pełni wystarczająca i znacznie tańsza niż taryfa unlimited.

W RouterOS ustawiono limit transferu (data-limit=500M) – po przekroczeniu 500 MB modem automatycznie rozłącza się, zapobiegając naliczeniu dodatkowych opłat. Próg ponownego włączenia (400M) umożliwia ponowne nawiązanie połączenia w następnym miesiącu (po zresetowaniu licznika operatora). W zastosowaniach IoT kluczowa jest również stabilność połączenia – modem powinien automatycznie odtwarzać połączenie po utracie zasięgu lub restarcie, co w przypadku RouterOS jest domyślną funkcją.

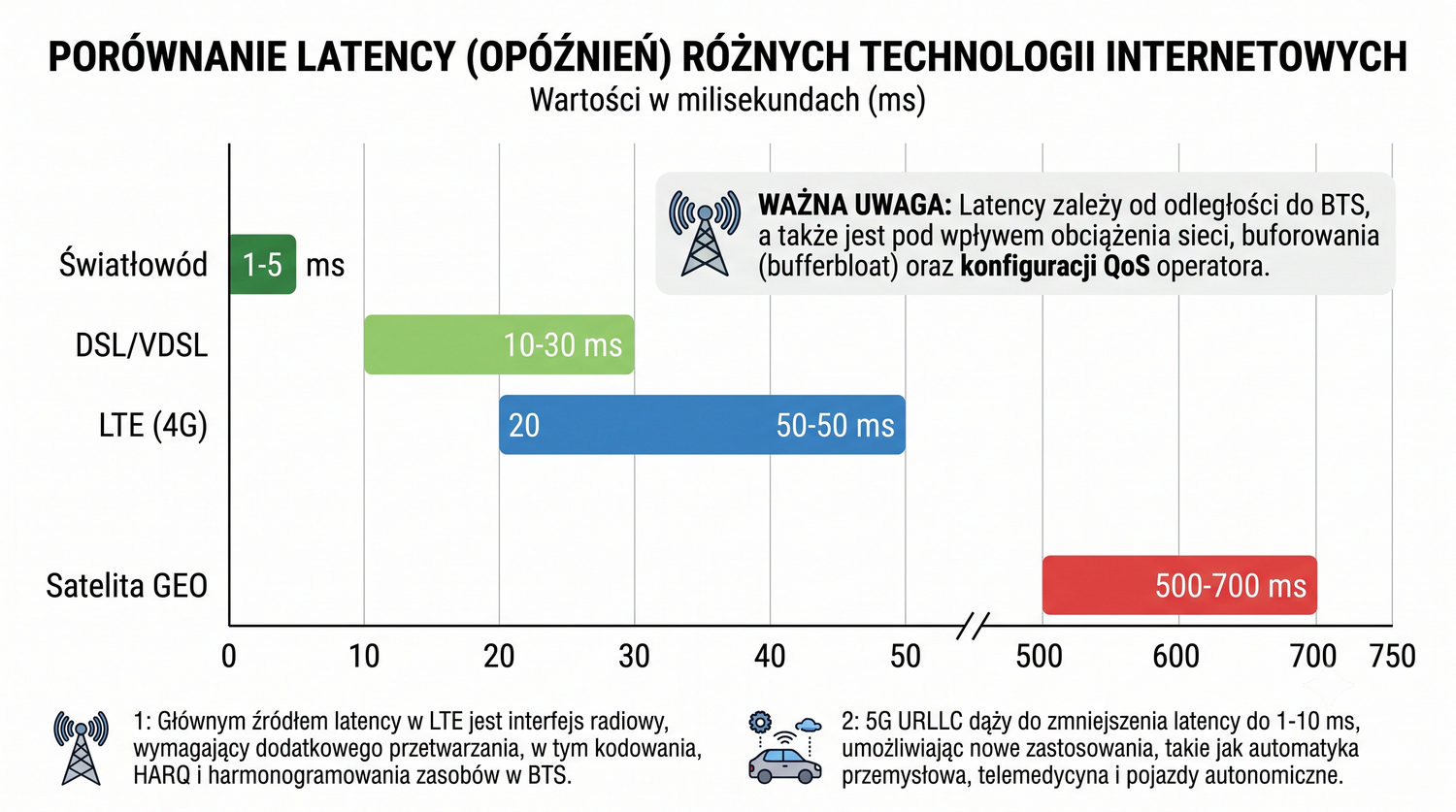

Opóźnienie (latency) jest jednym z kluczowych parametrów łącza internetowego, szczególnie ważnym dla aplikacji czasu rzeczywistego (VoIP, wideokonferencje, gry online). W sieciach LTE opóźnienie wynosi typowo 20-50 ms, co jest wartością akceptowalną dla większości zastosowań. Dla porównania, światłowód oferuje opóźnienie 1-5 ms, a łącze satelitarne (GEO) – 500-700 ms.

Głównym źródłem opóźnienia w LTE jest interfejs radiowy (air interface) – transmisja przez sieć komórkową wymaga dodatkowego przetwarzania (kodowanie, HARQ, planowanie zasobów) oraz buforowania danych w stacji BTS. Odległość od BTS ma znaczenie, ale w praktyce większy wpływ ma obciążenie sieci i zjawisko bufferbloat (nadmierne buforowanie w modemie). Technologia 5G URLLC (Ultra-Reliable Low-Latency Communications) ma na celu redukcję opóźnienia do 1-10 ms, co otwiera nowe zastosowania (automatyka przemysłowa, telemedycyna, pojazdy autonomiczne).

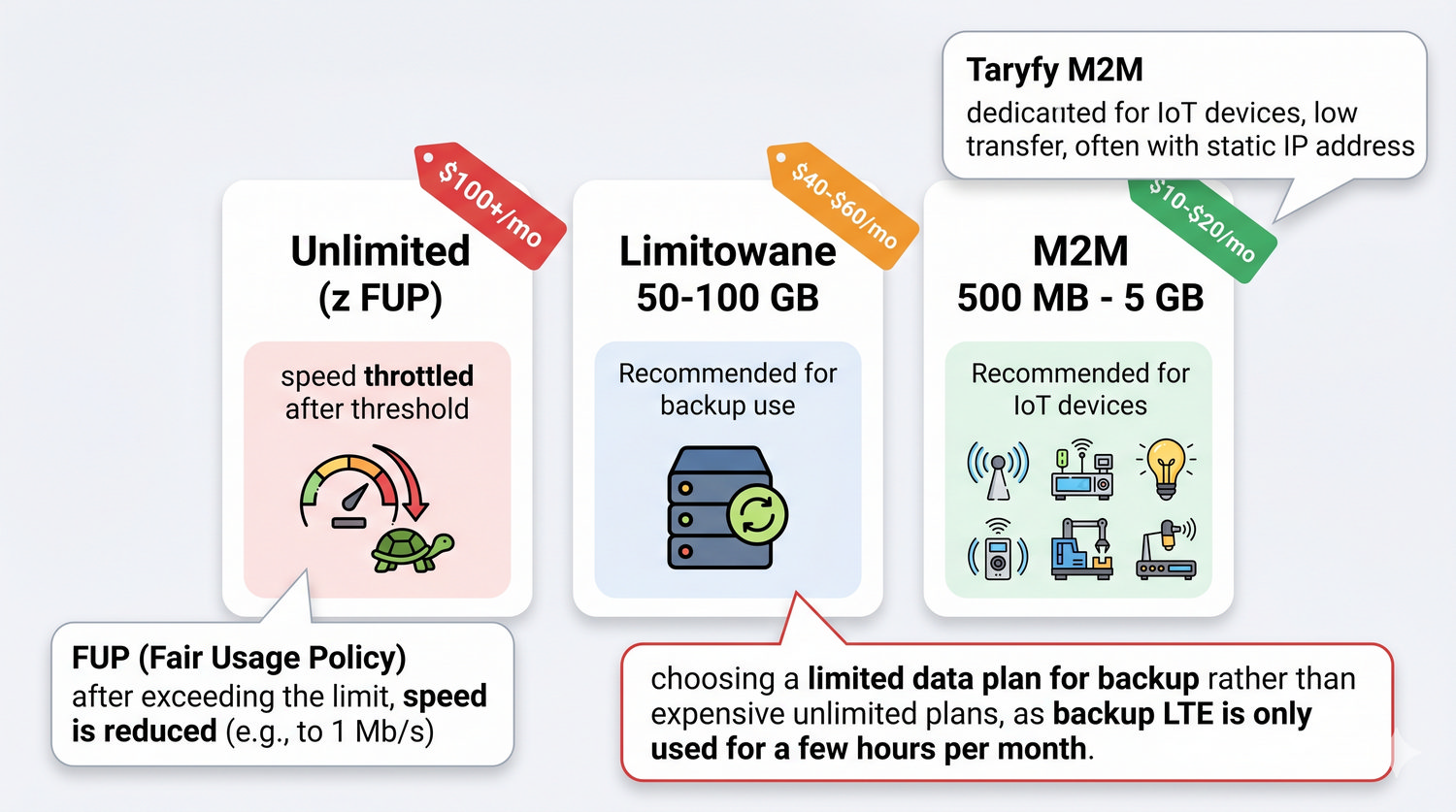

Wybór odpowiedniej taryfy LTE ma istotny wpływ na koszty eksploatacji łącza. Operatorzy oferują szeroki wachlarz taryf – od unlimited (np. Play Unlimited, Orange LTE Max) przez taryfy z limitem danych (np. 50 GB, 100 GB) po tanie taryfy M2M z minimalnym transferem (100 MB – 5 GB).

Dla łącza backupowego zaleca się wybór taryfy z limitem danych (np. 50-100 GB), która jest znacznie tańsza od unlimited. Przy założeniu, że łącze podstawowe działa stabilnie, LTE backup jest używany przez kilka-kilkanaście godzin w miesiącu, co generuje transfer rzędu kilku-kilkunastu GB. Dla zastosowań IoT (bankomaty, czujniki, monitoring) optymalne są taryfy M2M z limitem 500 MB-5 GB, które kosztują zaledwie kilka-kilkanaście złotych miesięcznie. Należy pamiętać o FUP – nawet w taryfach unlimited operator zastrzega sobie prawo do ograniczenia prędkości po przekroczeniu określonego wolumenu danych.

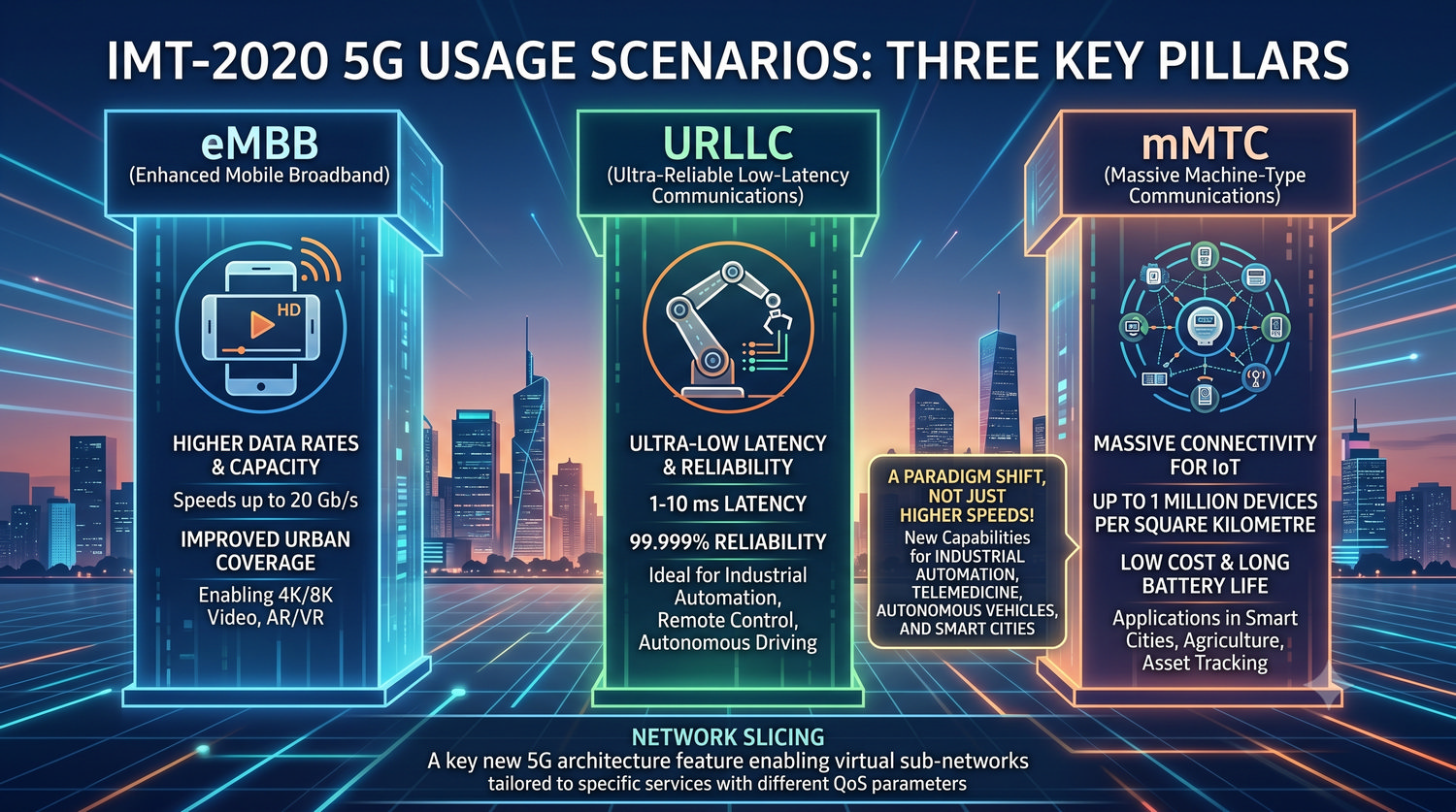

5G (piąta generacja sieci komórkowych) to znacznie więcej niż tylko wyższe prędkości. Standard IMT-2020 zdefiniowany przez ITU (International Telecommunication Union) określa trzy główne scenariusze zastosowań 5G. eMBB (Enhanced Mobile Broadband) to ewolucja LTE – wyższe prędkości (do 20 Gb/s) i większa pojemność sieci, szczególnie w gęsto zaludnionych obszarach miejskich.

URLLC (Ultra-Reliable Low-Latency Communications) to rewolucja – opóźnienie poniżej 10 ms (docelowo 1 ms) i niezawodność 99,999%. Umożliwia to zastosowania dotychczas niemożliwe w sieciach komórkowych: zdalne sterowanie robotami, autonomiczne pojazdy, telemedycynę (chirurgia na odległość). mMTC (Massive Machine-Type Communications) pozwala na obsługę do 1 miliona urządzeń na kilometr kwadratowy – kluczowe dla smart city, inteligentnych liczników i czujników IoT. 5G wprowadza również nową architekturę sieci (Network Slicing), która umożliwia dzielenie sieci na wirtualne podobnoi o różnych parametrach QoS.

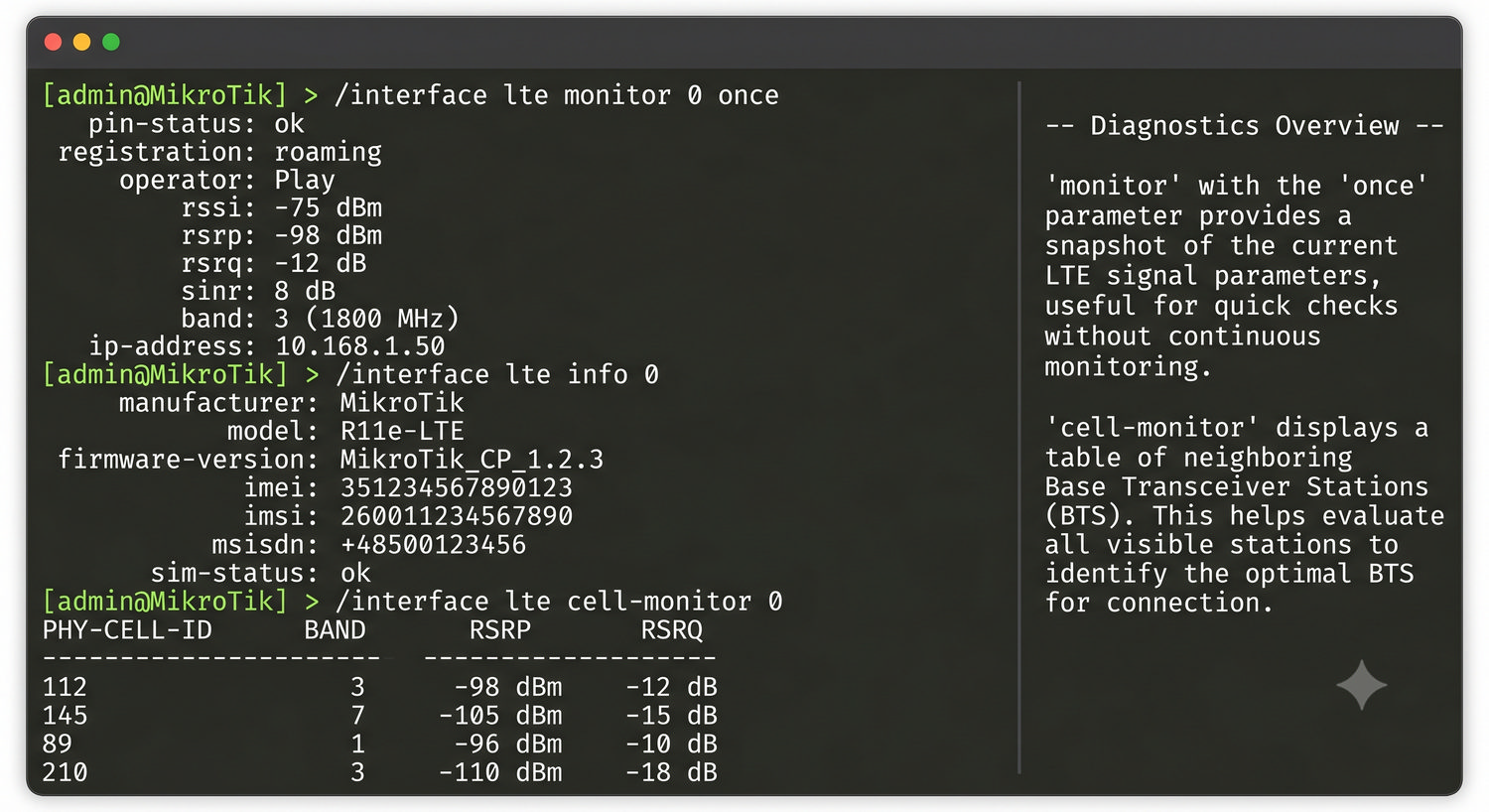

RouterOS dostarcza kompletny zestaw narzędzi do diagnostyki i monitorowania modemów LTE. Polecenie /interface lte monitor pozwala na bieżącą obserwację parametrów sygnału, stanu rejestracji i ilości przesłanych danych. Użycie parametru once powoduje wyświetlenie pojedynczego odczytu (zamiast ciągłego monitorowania).

Polecenie /interface lte info wyświetla szczegółowe informacje o modemie: producent, model, wersję firmware, IMEI, IMSI, numer telefonu (MSISDN) oraz stan karty SIM. Jest to przydatne przy identyfikacji modemu i weryfikacji danych abonenta. Polecenie /interface lte cell-monitor skanuje otoczenie i wyświetla listę sąsiednich stacji BTS z ich parametrami (Cell ID, pasmo, RSRP, RSRQ). Pozwala to wybrać optymalną stację BTS do podłączenia oraz ocenić, czy w okolicy są inne stacje oferujące lepszy sygnał.

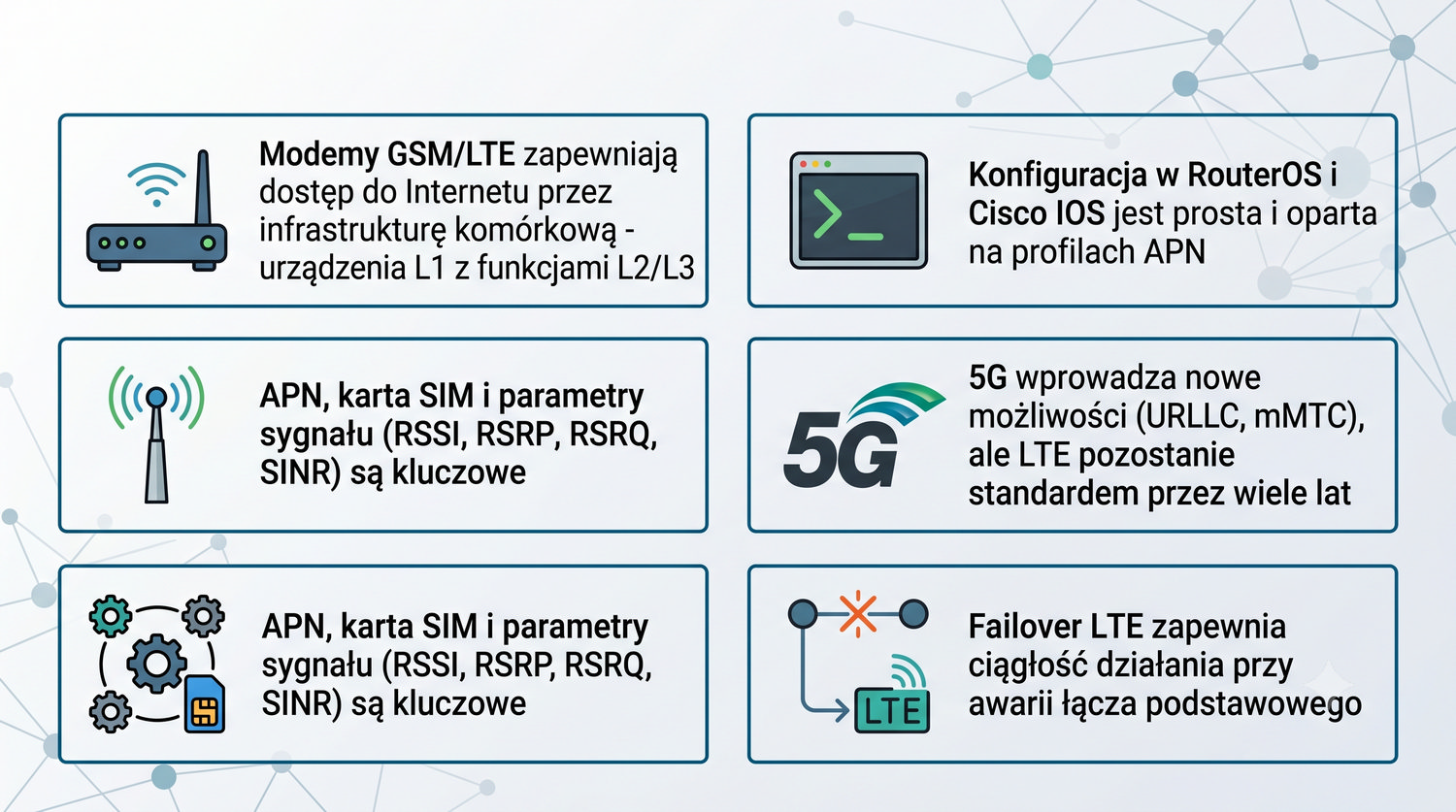

Prezentacja przedstawiła kompleksowy obraz technologii modemów GSM/LTE – od podstaw teoretycznych, przez budowę i konfigurację, po praktyczne przykłady zastosowań. Modemy komórkowe są nieodzownym elementem nowoczesnych sieci, pełniąc rolę zarówno łącza podstawowego (w obszarach bez sieci stacjonarnej), jak i backupowego (w firmach wymagających wysokiej dostępności).

Zrozumienie parametrów sygnału radiowego, umiejętność konfiguracji w RouterOS i Cisco IOS oraz znajomość zasad doboru anten są kluczowe dla każdego administratora sieci. Technologia LTE będzie współistnieć z 5G jeszcze przez wiele lat, stanowiąc sprawdzoną i niezawodną metodę dostępu do sieci Internet. Wraz z rozwojem sieci 5G pojawią się nowe możliwości, ale fundamenty wiedzy o modemach komórkowych pozostaną niezmienne.

Prezentacja wprowadziła studentów w zagadnienia modemów GSM/LTE – urządzeń warstwy fizycznej, które umożliwiają dostęp do sieci Internet za pośrednictwem infrastruktury telefonii komórkowej. Zrozumienie budowy modemu, parametrów sygnału radiowego i zasad konfiguracji jest kluczowe dla każdego administratora sieci, który projektuje lub utrzymuje infrastrukturę z wykorzystaniem łączy komórkowych.

Kolejne prezentacje z cyklu L1 szczegółowo omówią inne urządzenia warstwy fizycznej. Wiedza zdobyta podczas tej prezentacji stanowi podstawę do zrozumienia bardziej zaawansowanych zagadnień związanych z projektowaniem sieci z wykorzystaniem łączności komórkowej. Pamiętaj: diagnostykę każdego problemu z modemem LTE zaczynaj od sprawdzenia parametrów sygnału i stanu rejestracji w sieci operatora.
