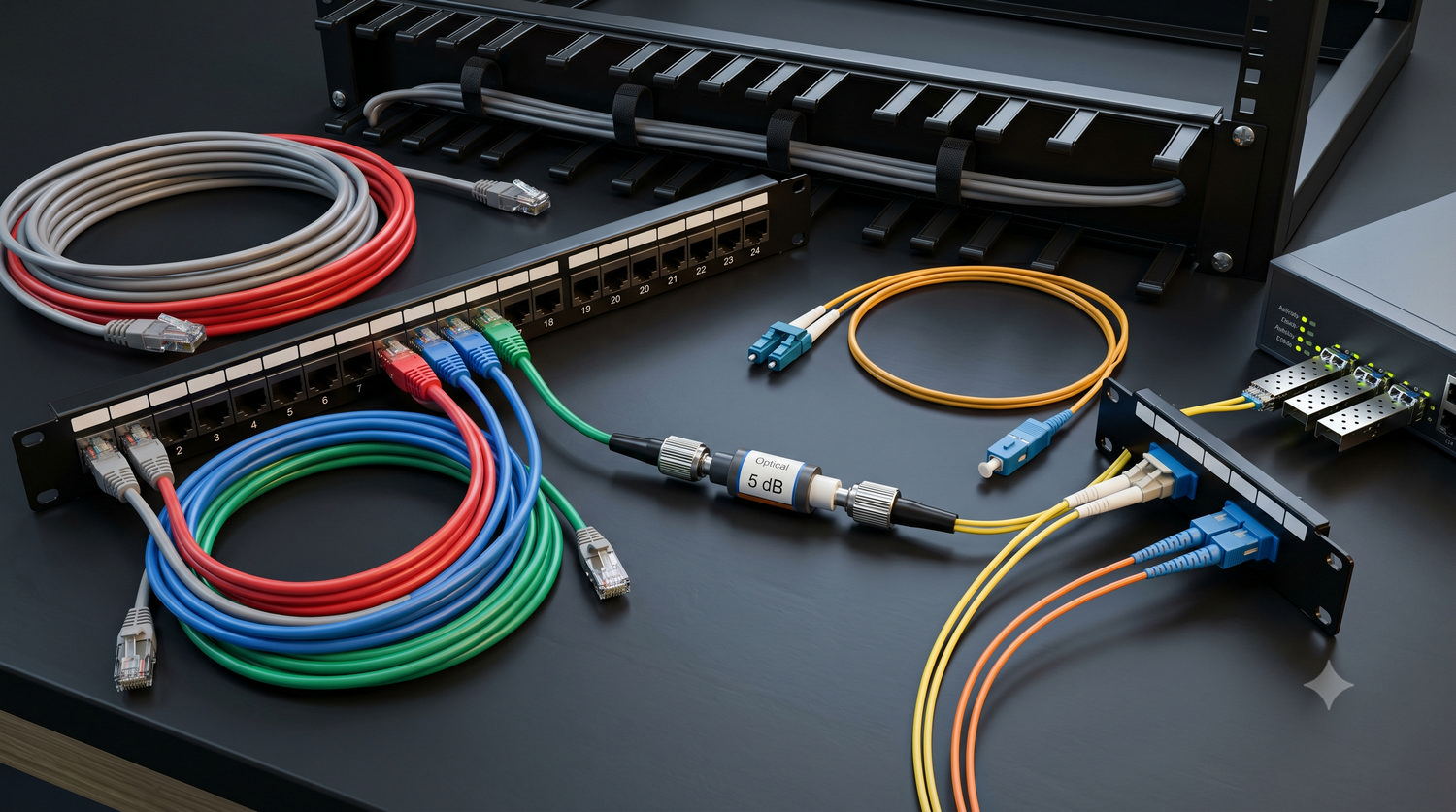

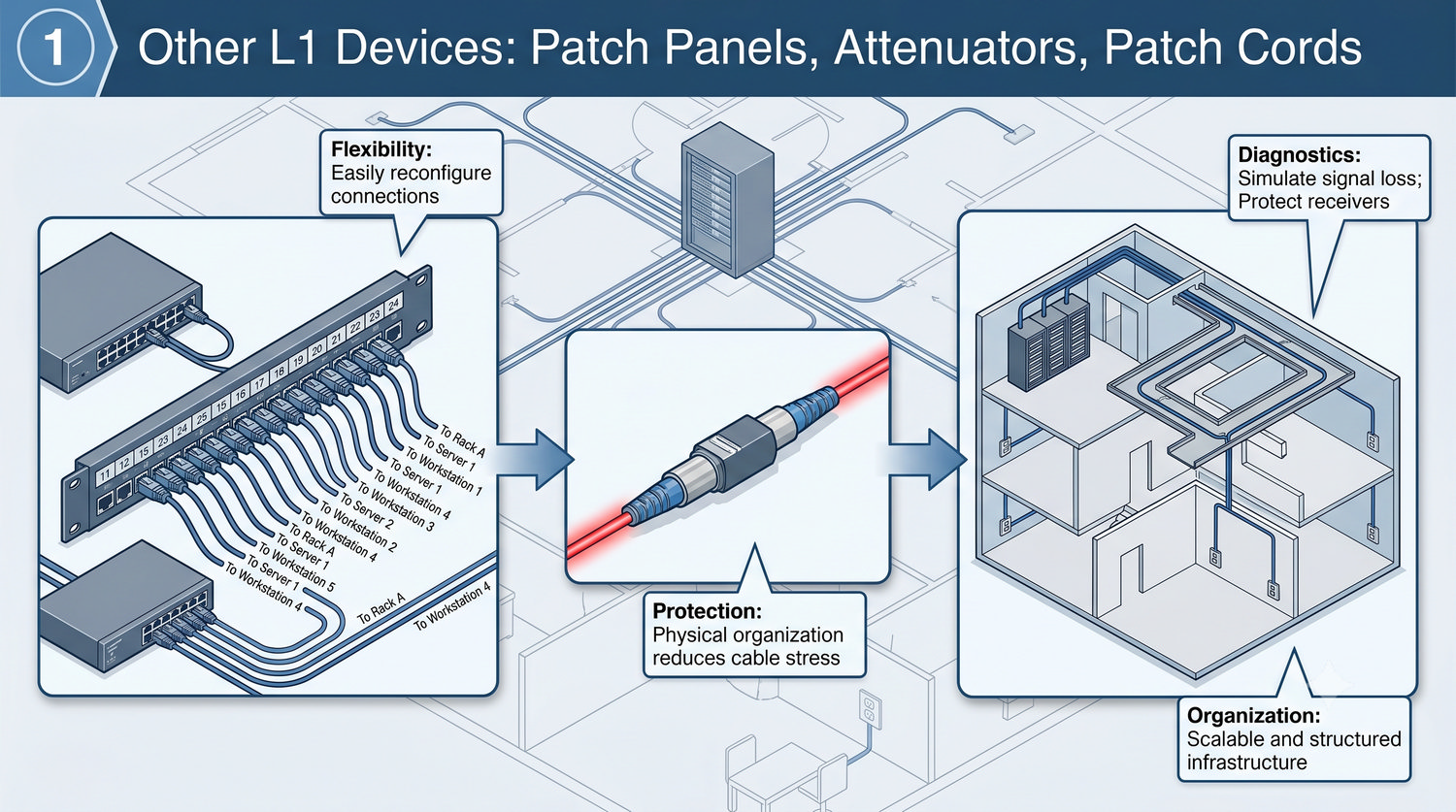

W tej prezentacji skupiamy się na elementach warstwy fizycznej, które choć nie są aktywnymi urządzeniami sieciowymi (jak switch czy router), odgrywają kluczową rolę w budowie niezawodnej i elastycznej infrastruktury. Panele krosowe umożliwiają łatwe zarządzanie okablowaniem, tłumiki optyczne chronią odbiorniki przed przeciążeniem, a patche krosowe łączą urządzenia w szafie rack.

Materiał został zaprojektowany jako praktyczne uzupełnienie wiedzy o warstwie fizycznej – student po zapoznaniu się z prezentacją powinien umieć zaprojektować okablowanie strukturalne małej i średniej sieci, dobrać odpowiednie panele, tłumiki i patche oraz zdiagnozować podstawowe problemy z okablowaniem.

Prezentacja obejmuje trzy bloki tematyczne: panele krosowe (rodzaje, montaż, zarządzanie), tłumiki i atrybuty (tłumiki optyczne, adaptery, testery) oraz okablowanie strukturalne (standardy, przykłady, błędy). Każdy blok zawiera zarówno wiedzę teoretyczną, jak i praktyczne wskazówki dotyczące projektowania i diagnostyki.

Szczególny nacisk położono na praktyczne aspekty – dobór tłumika z budżetu mocy, oznaczanie kabli w szafie, dokumentację okablowania oraz typowe błędy popełniane przy instalacji. Student po tej prezentacji powinien samodzielnie zaprojektować okablowanie małej firmy i dobrać odpowiednie komponenty.

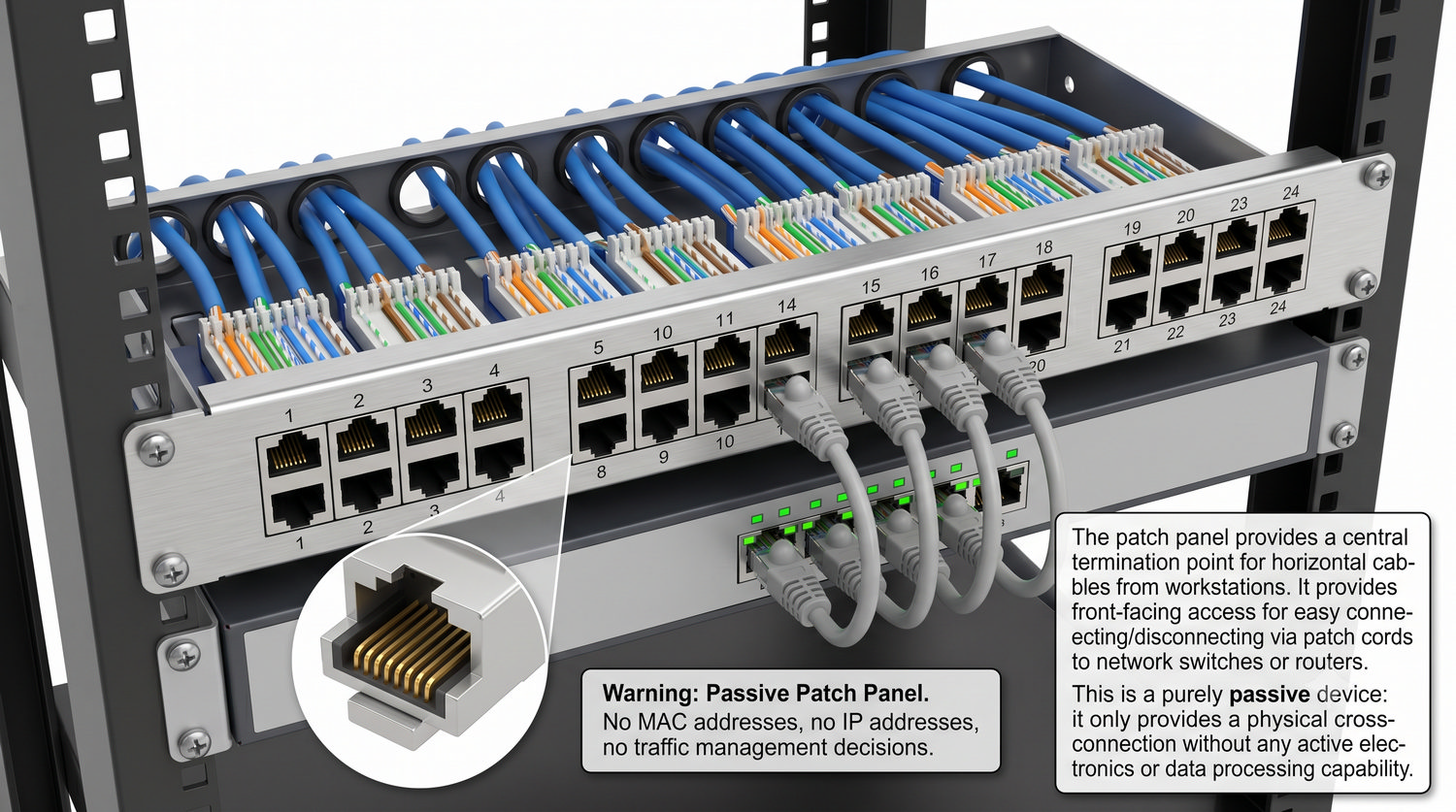

Panel krosowy (zwany również panelem dystrybucyjnym lub patchem panelem) jest elementem pasywnym – nie zużywa energii, nie przetwarza sygnału, nie ma układów elektronicznych. Jego zadaniem jest wyłącznie zapewnienie fizycznego punktu zakończenia kabla i umożliwienie łatwej zmiany konfiguracji połączeń bez ingerencji w okablowanie stałe.

Z tyłu panelu znajdują się złącza (IDC – Insulation Displacement Connector) do trwałego zakończenia kabli poziomych. Z przodu – porty RJ-45 lub adaptery światłowodowe, do których podłącza się patche krosowe. Dzięki panelowi krosowemu można w kilka sekund przepiąć użytkownika z jednego switcha na drugi, zmienić przypisanie portu czy wykonać pomiary diagnostyczne.

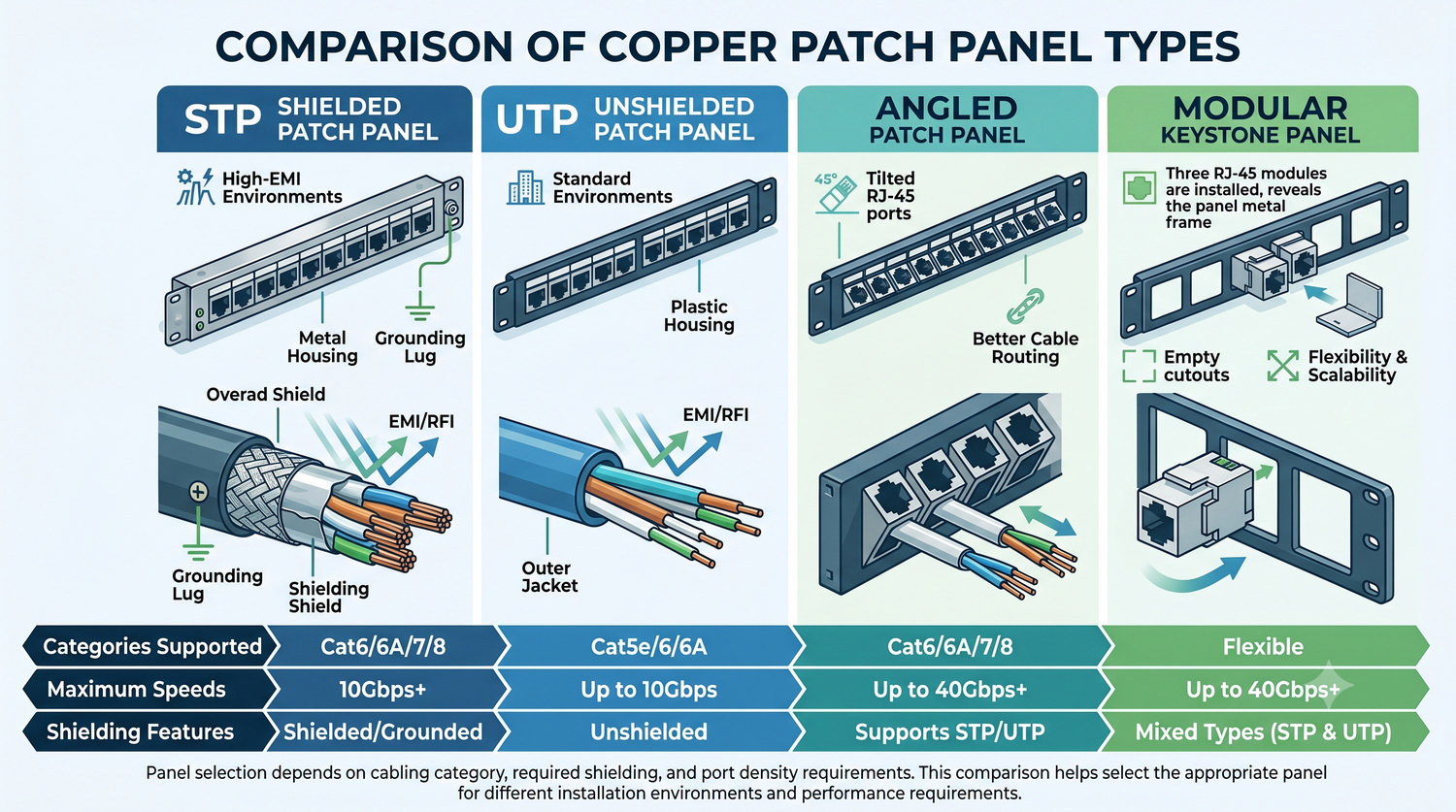

Panele krosowe dzielą się na kilka kategorii w zależności od typu okablowania, ekranowania i konstrukcji. Panele STP mają metalową obudowę i przewód uziemiający – stosowane w środowiskach o wysokich zakłóceniach EMI (zakłady przemysłowe, serwerownie obok maszyn). Panele UTP są tańsze i prostsze w instalacji – dominują w biurach i sieciach małych firm.

Panele kątowe (angled) mają porty nachylone pod kątem, co ułatwia prowadzenie patchcordów i poprawia zarządzanie okablowaniem – szczególnie przy dużej gęstości portów. Panele keystone (modułowe) umożliwiają stosowanie różnych modułów (RJ-45, światłowód, HDMI) w jednym panelu, co daje elastyczność przy projektowaniu niestandardowych instalacji.

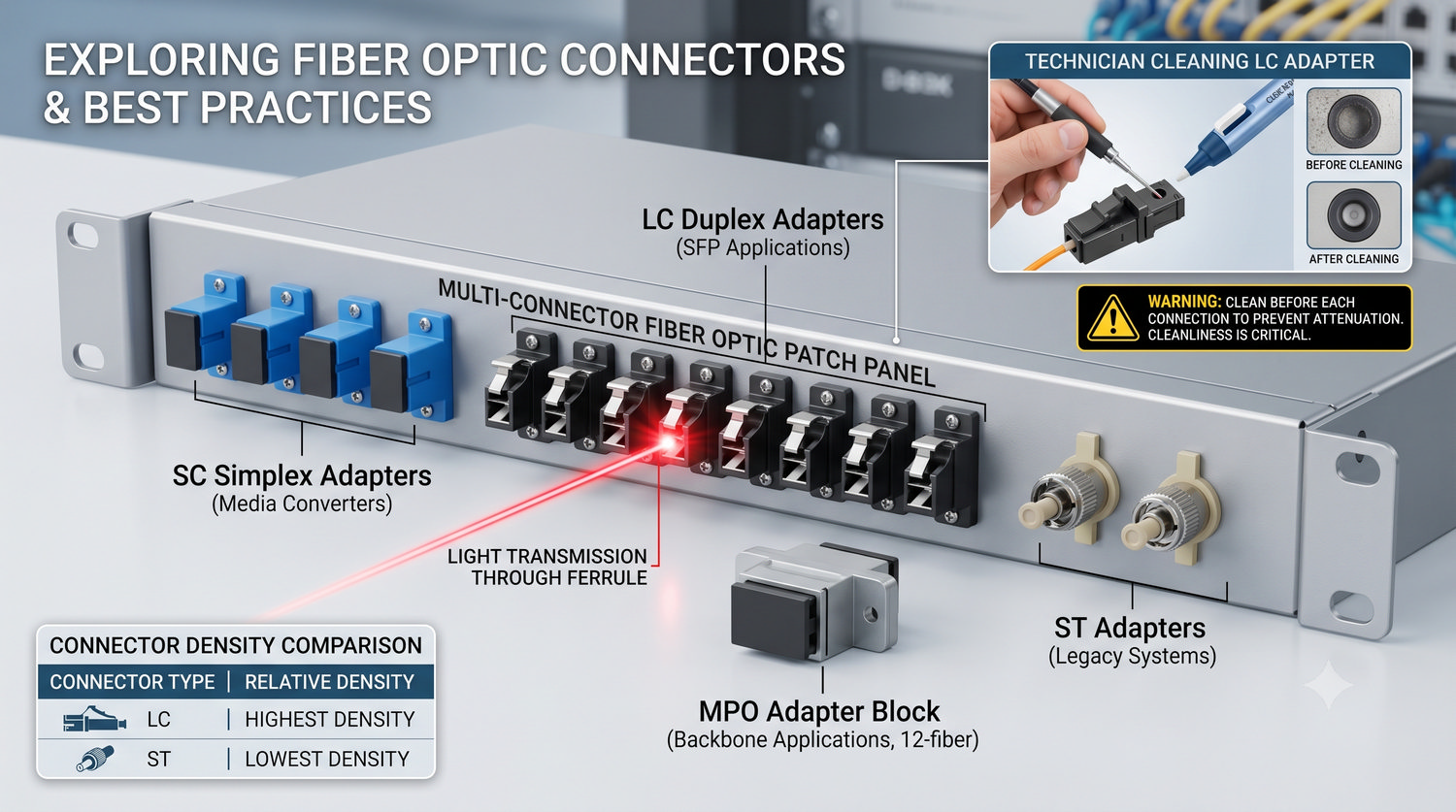

Panele krosowe światłowodowe różnią się od miedzianych przede wszystkim tym, że posiadają adaptery (sprzęgacze) zamiast gniazd RJ-45. Adaptery łączą dwa złącza światłowodowe – od strony okablowania stałego (z tyłu panelu) i od strony patchcordu (z przodu). Kluczowym parametrem adaptera jest dokładność spasowania – im mniejsza strata wtrąceniowa, tym lepiej.

Złącze LC jest obecnie dominującym standardem w sieciach LAN (mały rozmiar, wysoka gęstość portów). Złącze SC jest popularne w sieciach operatorskich i telekomunikacyjnych. Złącze ST, choć starsze, wciąż spotykane w przemyśle. MPO/MTP to złącza wielowłóknowe stosowane w sieciach szkieletowych, gdzie wymagana jest bardzo wysoka gęstość transmisji. Niezależnie od typu złącza, czystość adapterów i wtyków jest absolutnie kluczowa – zanieczyszczenie powoduje tłumienie, odbicia i błędy transmisji.

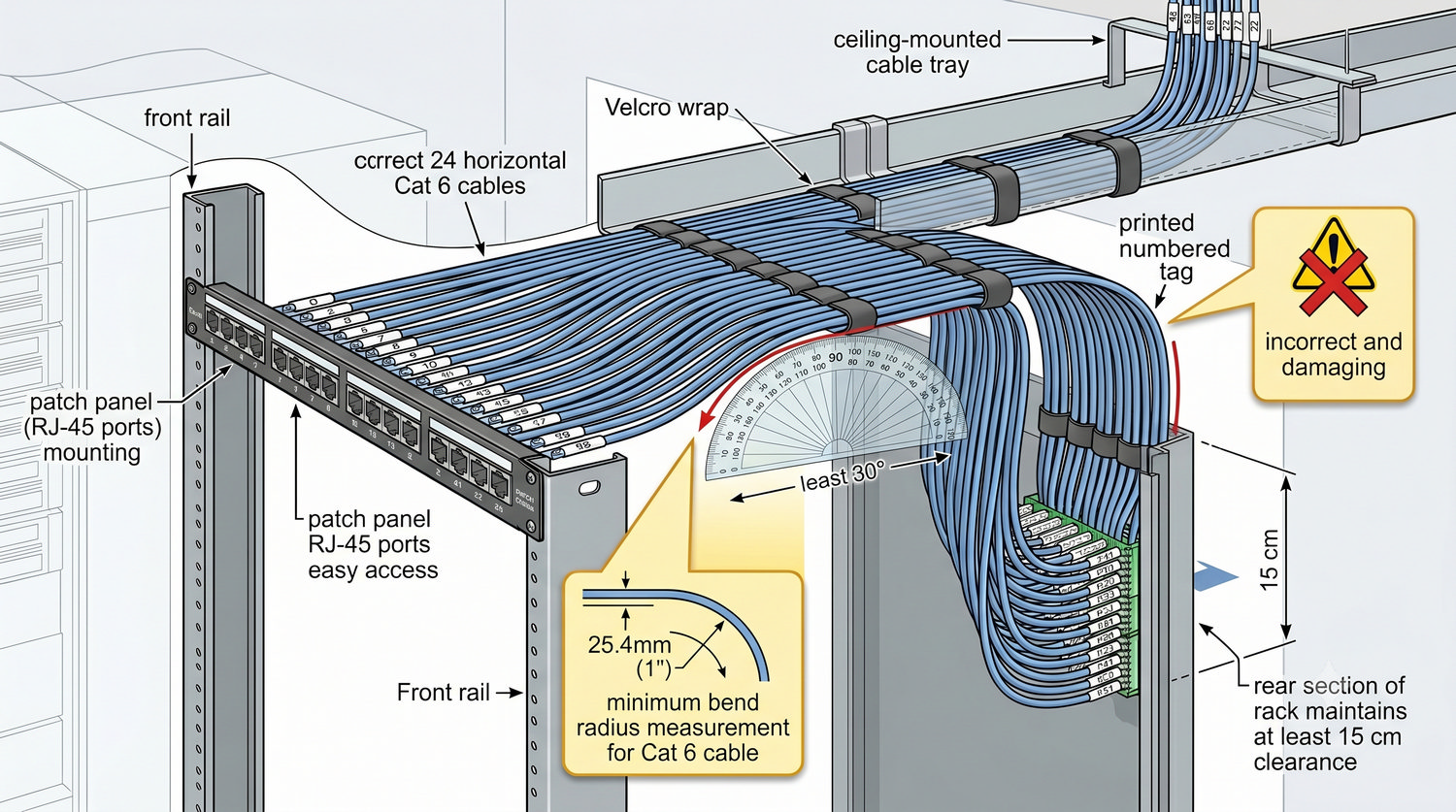

Montaż panelu krosowego w szafie rack wymaga przestrzegania kilku podstawowych zasad. Panel montuje się w przedniej części szafy na szynie 19-calowej, tak aby porty były łatwo dostępne z przodu. Kable poziome (okablowanie strukturalne) wchodzą do panelu od tyłu – stąd należy zapewnić odpowiednią przestrzeń za panelem (minimum 10-15 cm) do swobodnego prowadzenia i wygięcia kabli.

Promień gięcia kabla to minimalna średnica, przy której kabel może być wygięty bez uszkodzenia wewnętrznych przewodów. Dla typowej skrętki Cat 6 średnica zewnętrzna wynosi ok. 6 mm, więc minimalny promień gięcia to ok. 24 mm. Zbyt ostre zagięcie powoduje zmianę impedancji, przesłuchy i może trwale uszkodzić kabel. W praktyce im łagodniejsze wygięcie, tym lepiej – stosuj prowadnice i koryta kablowe z odpowiednimi łukami.

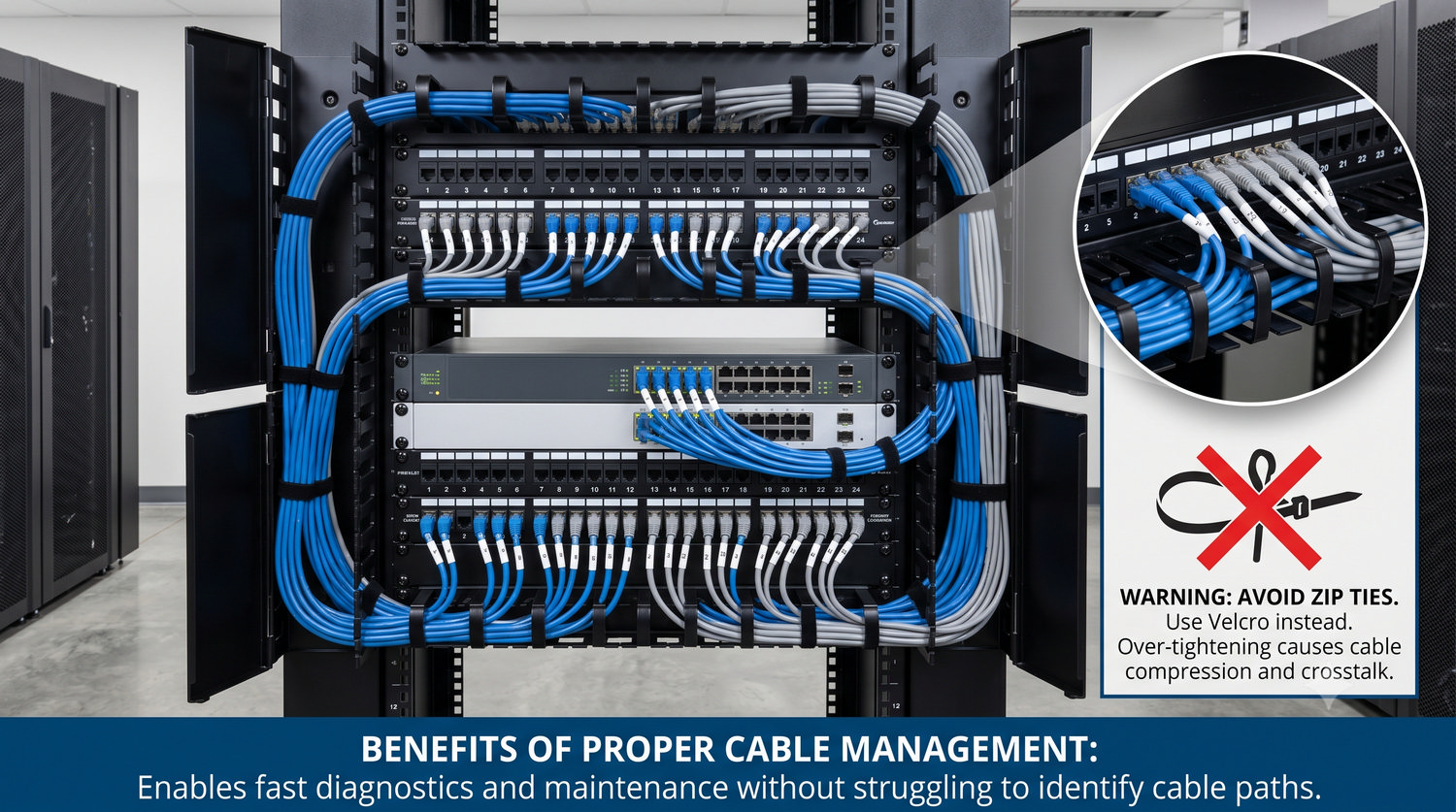

Zarządzanie okablowaniem w szafie rack to jedna z najważniejszych, a jednocześnie najczęściej zaniedbywanych czynności przy budowie sieci. Dobrze zarządzana szafa to taka, w której każdy kabel jest oznaczony, prowadzony w wyznaczonych korytach, nie blokuje przepływu powietrza i można go łatwo zidentyfikować i wymienić bez ryzyka naruszenia innych kabli.

Koryta poziome (1U lub 2U) montuje się między panelami krosowymi a switchami – służą do prowadzenia krótkich patchcordów. Koryta pionowe montuje się po bokach szafy – prowadzą kable między różnymi sekcjami (np. z paneli do switchy). Do wiązania kabli należy używać rzepów (velcro) – opaski zaciskowe (zip ties) zbyt mocno ściskają kable, powodując zmianę impedancji i zwiększenie przesłuchów (NEXT), co może uniemożliwić transmisję 10 Gb/s.

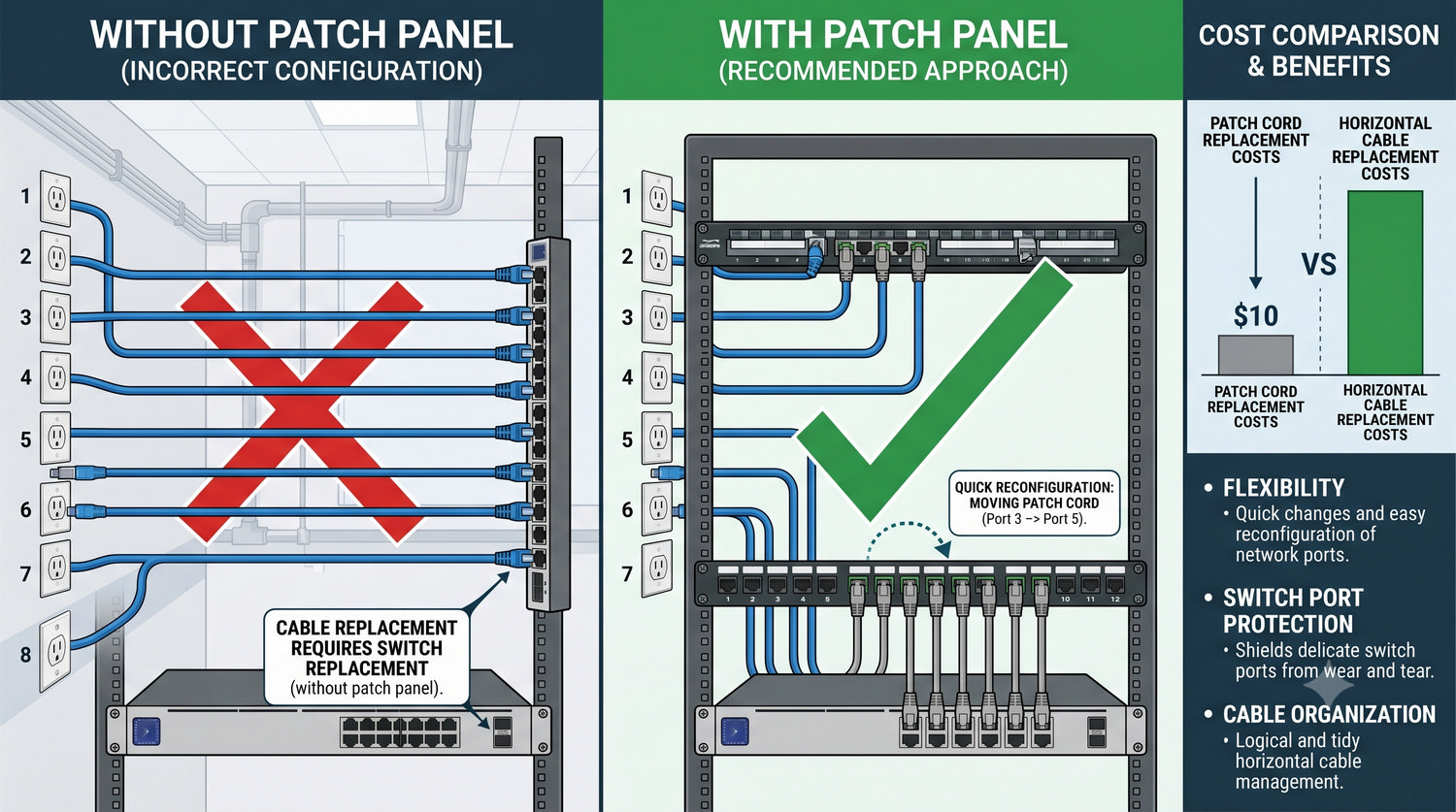

Porównanie instalacji z panelem krosowym i bez niego unaocznia zalety stosowania paneli. W sieci bez panelu kable poziome są wpięte bezpośrednio do switcha – każda zmiana (np. przeniesienie użytkownika do innego switcha) wymaga fizycznego przekablowania w szafie. Co gorsza, uszkodzenie wtyku kabla poziomego oznacza konieczność zarabiania nowej końcówki, a w skrajnym przypadku wymianę całego odcinka kabla.

W sieci z panelem kable poziome są trwale zakończone z tyłu panelu i nie są ruszane. Zmiana konfiguracji polega na przepięciu patchcordu z jednego portu panelu na inny – to 30 sekund pracy. Uszkodzony wtyk? Wymieniasz patchcord za 10 zł, a nie kabel poziomy za 200 zł. Switch można wymienić bez ingerencji w okablowanie stałe. To elastyczność i oszczędność czasu i pieniędzy.

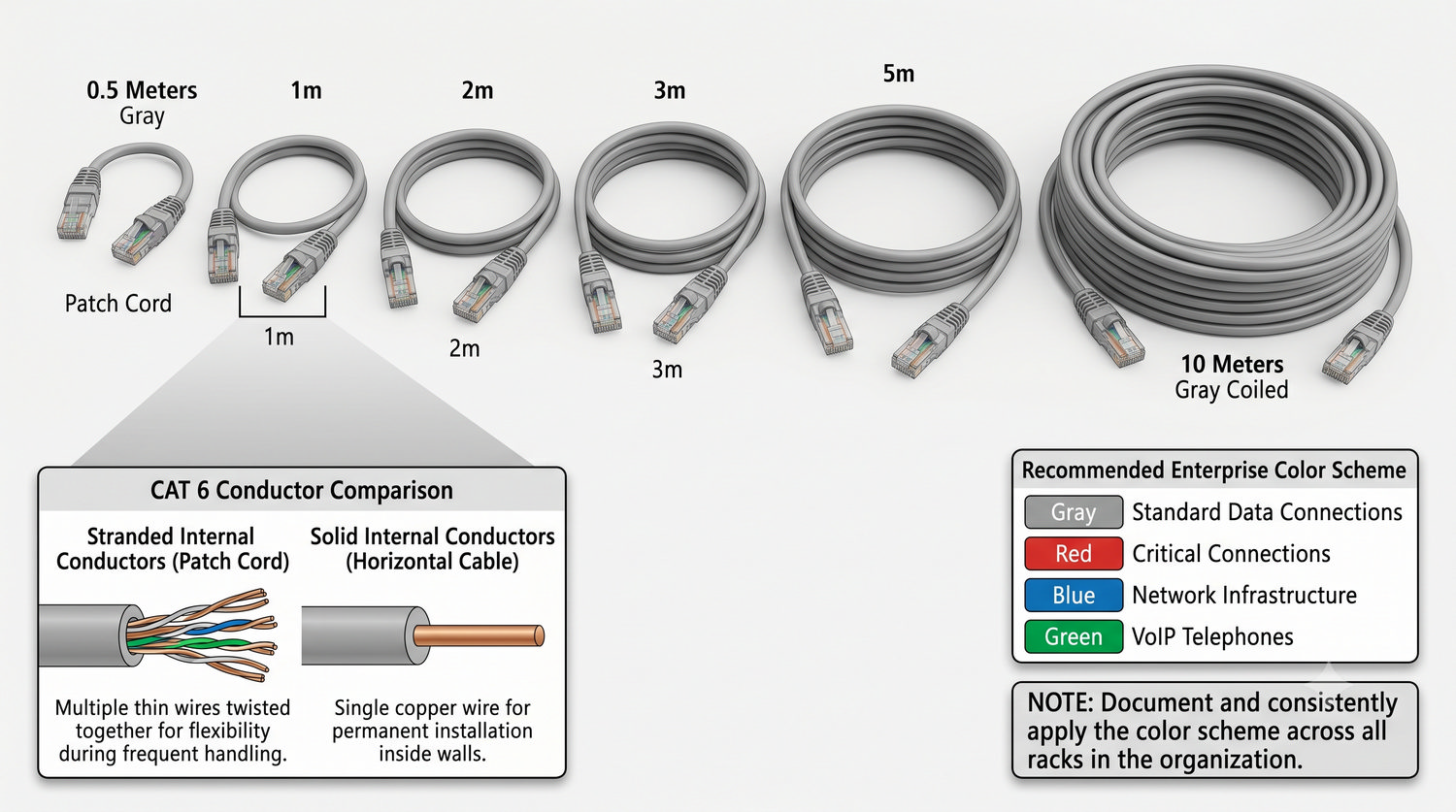

Patchcord (kabel krosowy) to elastyczny kabel łączący panel krosowy z urządzeniem aktywnym (switch, router, komputer). Różni się budową od kabla stałego (okablowanie poziome) – zamiast pojedynczego drutu (solid) stosuje się linkę (stranded), czyli wiele cienkich drucików skręconych razem. Dzięki temu patchcord jest giętki i wytrzymuje wielokrotne zginanie bez pękania żył.

Długość patchcordu powinna być dobrana tak, aby nie tworzyć nadmiaru kabla (bałagan) i nie napinać złączy. Standardowe długości to 0,5-5 m. Kolory patchcordów mogą być używane do oznaczania typów połączeń – np. szare do danych, zielone do VoIP, czerwone do serwerów. Nie ma uniwersalnego standardu kolorów – każda firma wypracowuje własny schemat. Ważne, aby był konsekwentnie stosowany i udokumentowany.

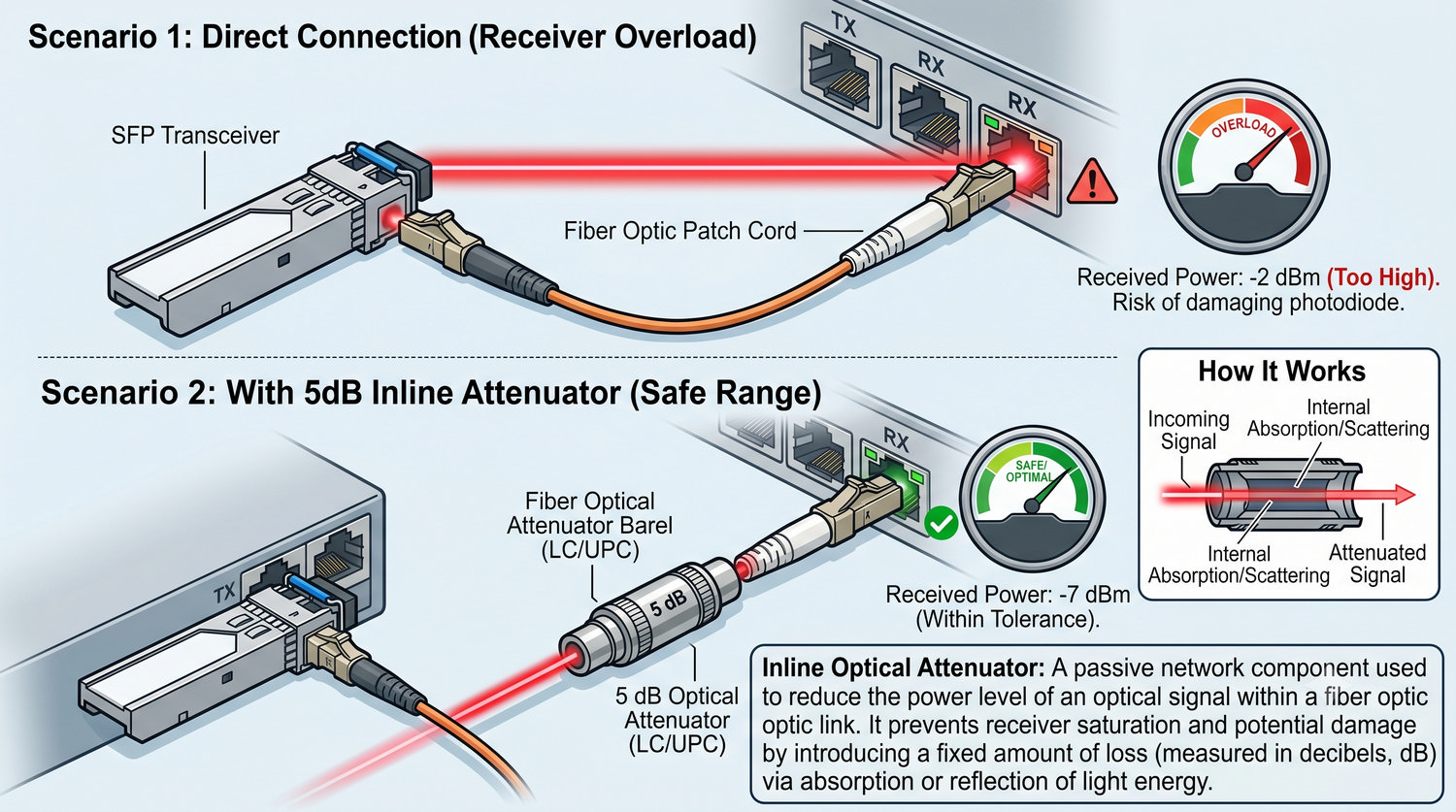

Tłumik optyczny jest potrzebny tam, gdzie moc nadajnika (TX) jest zbyt duża w stosunku do czułości odbiornika (RX). Typowa sytuacja: mamy SFP 10 km (moc TX ok. -5 dBm) i łączymy je światłowodem o długości zaledwie 2 metrów. Sygnał dociera do odbiornika prawie bez tłumienia – moc RX wynosi ok. -5 dBm, podczas gdy maksymalna dopuszczalna moc wejściowa dla typowego SFP to ok. 0 dBm, a minimalna (czułość) to ok. -22 dBm.

Zbyt silny sygnał powoduje przeciążenie odbiornika – fotodioda odbiorcza wchodzi w nasycenie, pojawiają się błędy bitowe (BER), a w skrajnym przypadku może dojść do uszkodzenia lasera odbiorczego. Tłumik rozwiązuje ten problem, redukując moc sygnału do poziomu bezpiecznego dla odbiornika. Wartość tłumika dobiera się tak, aby moc RX mieściła się w zakresie czułości odbiornika z zapasem.

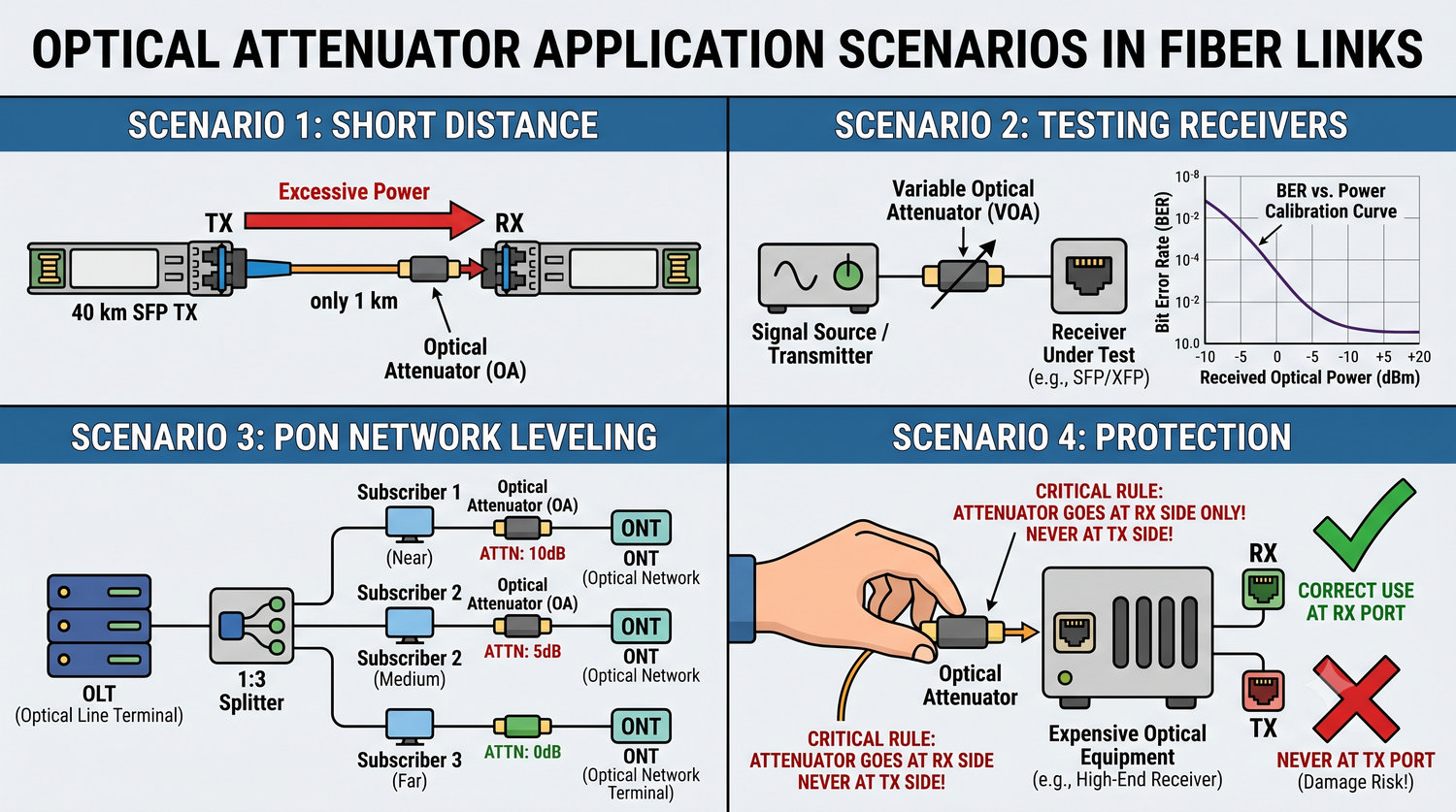

Najczęstszym zastosowaniem tłumika optycznego jest sytuacja, gdy SFP o dużym zasięgu (np. 40 km) jest używane na krótkim dystansie (np. 1 km). Moc nadajnika w SFP 40 km jest wysoka (ok. 0 do -5 dBm), a odbiornik ma czułość np. -22 dBm. Na krótkim dystansie tłumienie łącza jest znikome, więc moc RX może wynosić -5 dBm, co przekracza dopuszczalny zakres mocy wejściowej (typical overload: -3 dBm).

W sieciach PON (Passive Optical Network) tłumiki stosuje się do wyrównania poziomów sygnału od różnych abonentów. Abonent bliżej centrali ma mniejsze tłumienie łącza – dodaje się tłumik, aby jego sygnał nie był silniejszy od sygnałów abonentów dalszych. W testach odbiorników tłumik pozwala symulować słaby sygnał i sprawdzić, przy jakiej minimalnej mocy odbiornik jeszcze poprawnie działa.

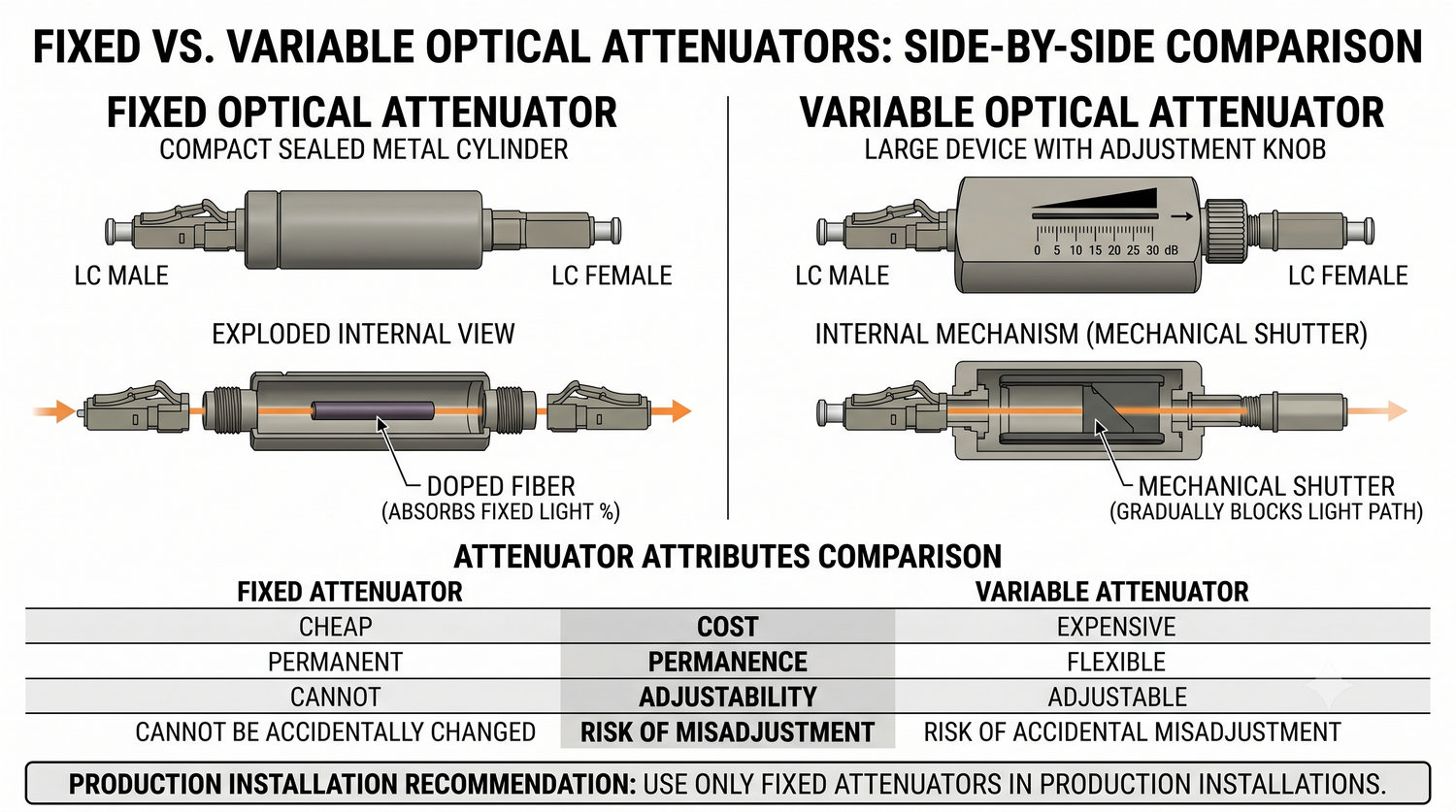

Tłumiki stałe mają z góry określoną wartość tłumienia, np. 5 dB, 10 dB, 15 dB, 20 dB. Są wykonane jako niewielki moduł z odpowiednio dobranym materiałem pochłaniającym światło (zwykle domieszkowane szkło lub metal). Wpięcie tłumika stałego do łącza dodaje stałą stratę – nie można jej zmienić. Zaletą jest prostota, niezawodność i niski koszt.

Tłumiki regulowane (variable optical attenuator – VOA) umożliwiają płynną regulację tłumienia w szerokim zakresie (np. 0-30 dB). Działają na zasadzie przesłony (mechanicznej lub elektronicznej) wprowadzanej w wiązkę światła. Są stosowane głównie w laboratoriach i przy testach, gdzie wymagana jest zmienna wartość tłumienia. W instalacjach produkcyjnych lepiej używać tłumików stałych – są tańsze, mniejsze i nie ma ryzyka przypadkowej zmiany ustawienia.

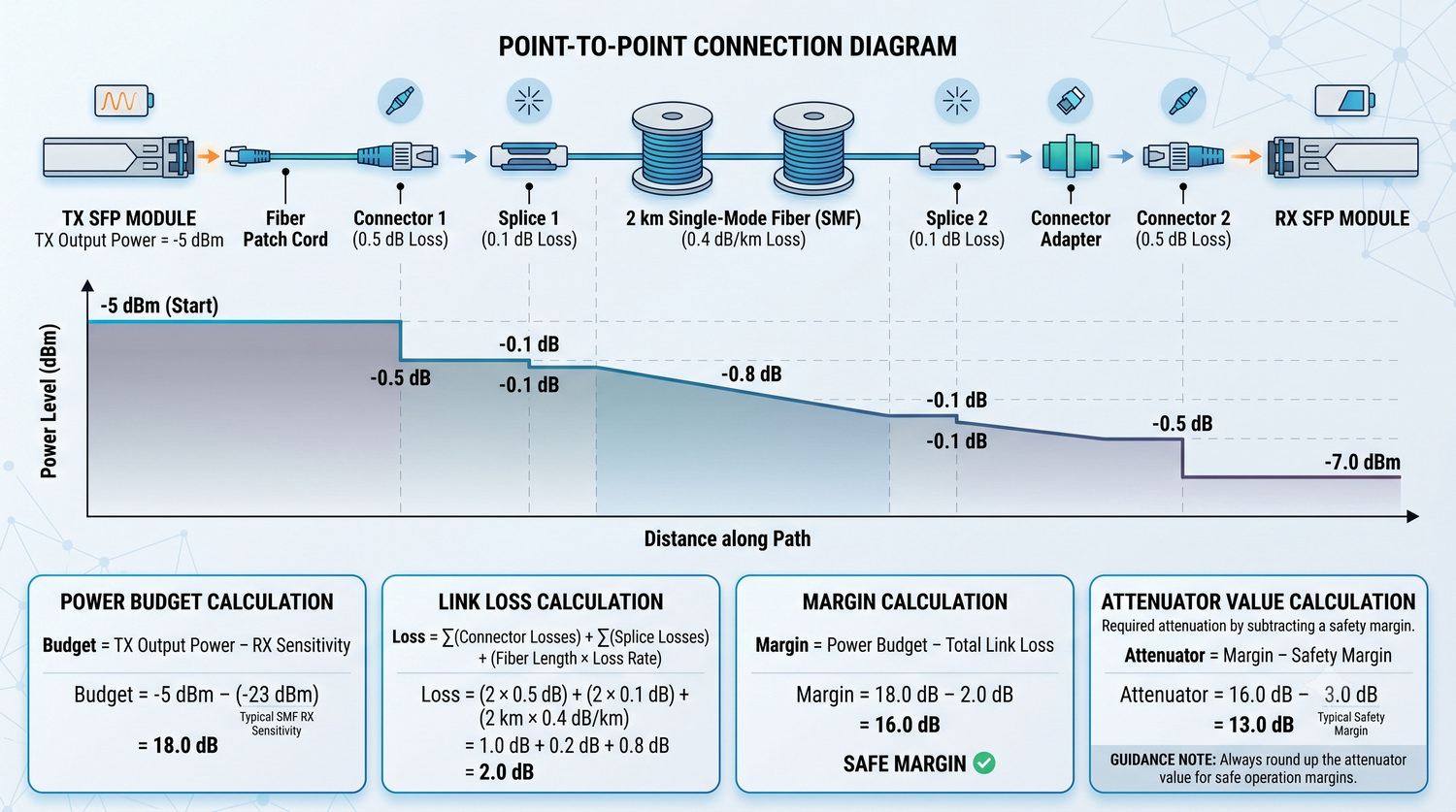

Dobór tłumika optycznego wymaga obliczenia budżetu mocy łącza. Przykład: Nadajnik SFP ma moc TX = -5 dBm, odbiornik ma czułość RX_min = -22 dBm i maksymalną moc wejściową RX_max = -3 dBm. Budżet mocy = (-5) - (-22) = 17 dB. Łącze ma 2 km światłowodu SMF (0,4 dB/km) + 2 złącza (0,5 dB każde) + 2 spawy (0,1 dB każde) = 0,8 + 1,0 + 0,2 = 2,0 dB tłumienia łącza.

Margines = 17 - 2 = 15 dB. To oznacza, że sygnał odbierany będzie miał moc RX = -5 - 2 = -7 dBm. Mieści się w zakresie od -3 do -22 dBm, ale jest bardzo blisko górnej granicy (-3 dBm). W praktyce chcemy, aby moc RX była co najmniej 3-5 dB poniżej RX_max dla bezpieczeństwa. W tym przypadku: RX_max (-3 dBm) - zapas 3 dB = -6 dBm. Obecny RX (-7 dBm) jest poniżej -6 dBm, więc tłumik nie jest konieczny, choć dla bezpieczeństwa można dodać tłumik 1-2 dB, aby odsunąć się od granicy przeciążenia.

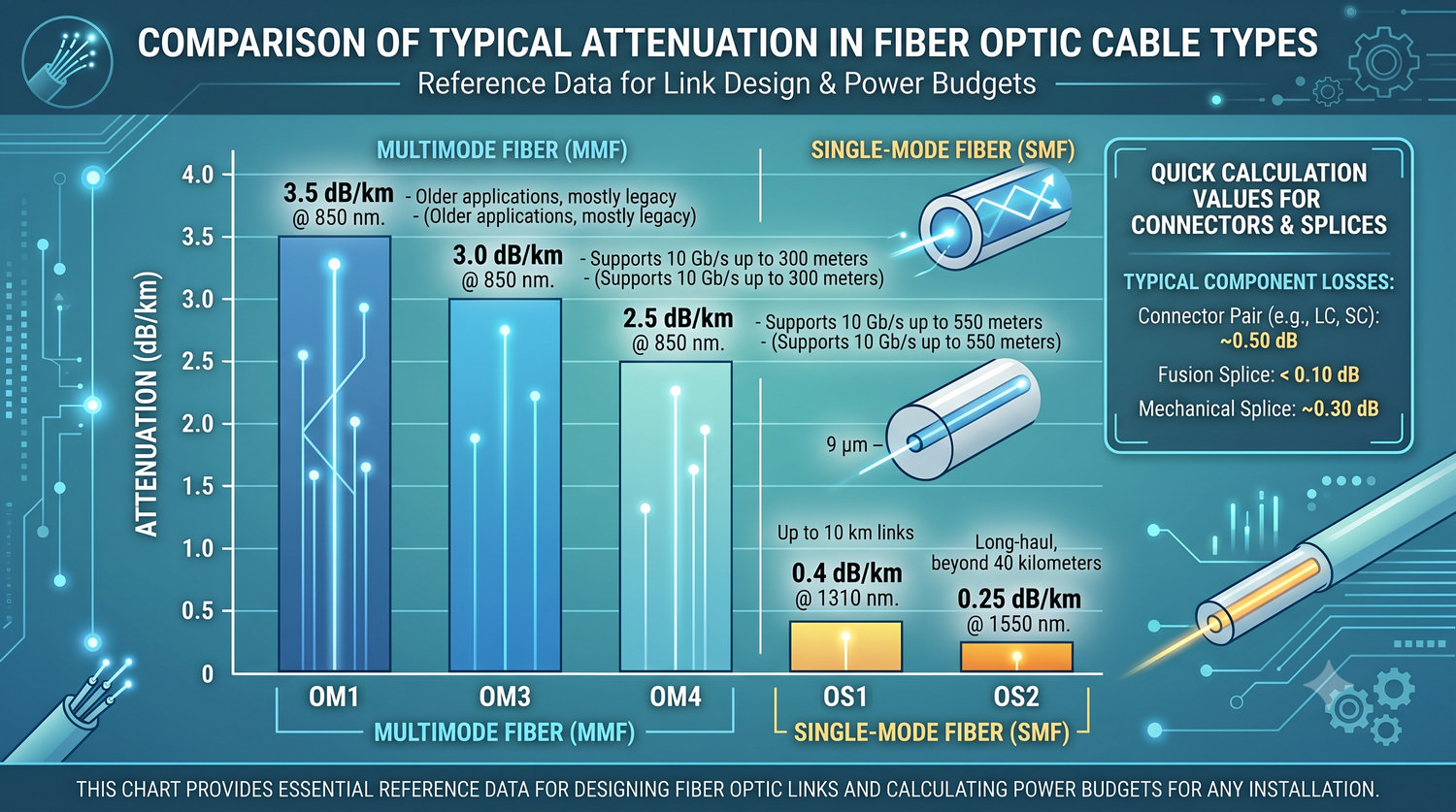

Tabela przedstawia typowe wartości tłumienia dla różnych typów włókien światłowodowych na standardowych długościach fali. Wartości te są niezbędne przy projektowaniu łączy światłowodowych i obliczaniu budżetu mocy. Włókna wielomodowe (MMF) mają wyższe tłumienie niż jednomodowe (SMF), ale są tańsze i łatwiejsze w instalacji (mniej wymagające co do precyzji złączy).

Dla szybkich obliczeń wstępnych przyjmuje się: 0,4 dB/km dla SMF 1310 nm, 0,25 dB/km dla SMF 1550 nm, 3,0 dB/km dla MMF 850 nm. Dodatkowo każde złącze (adapter) wprowadza stratę ok. 0,5 dB, a każdy spaw ok. 0,1 dB. W praktyce rzeczywiste wartości mogą się różnić – ostateczna weryfikacja wymaga pomiaru OPM (miernikiem mocy optycznej) po zakończeniu instalacji.

Adaptery światłowodowe (sprzęgacze) łączą dwa złącza światłowodowe, umożliwiając przepływ światła z minimalnymi stratami. Kluczowym parametrem adaptera jest dokładność ustawienia włókien – nawet niewielkie przesunięcie (rzędu mikrometrów) powoduje straty. Dlatego adaptery są precyzyjnymi elementami wykonanymi z ceramicznych lub metalowych tulejek.

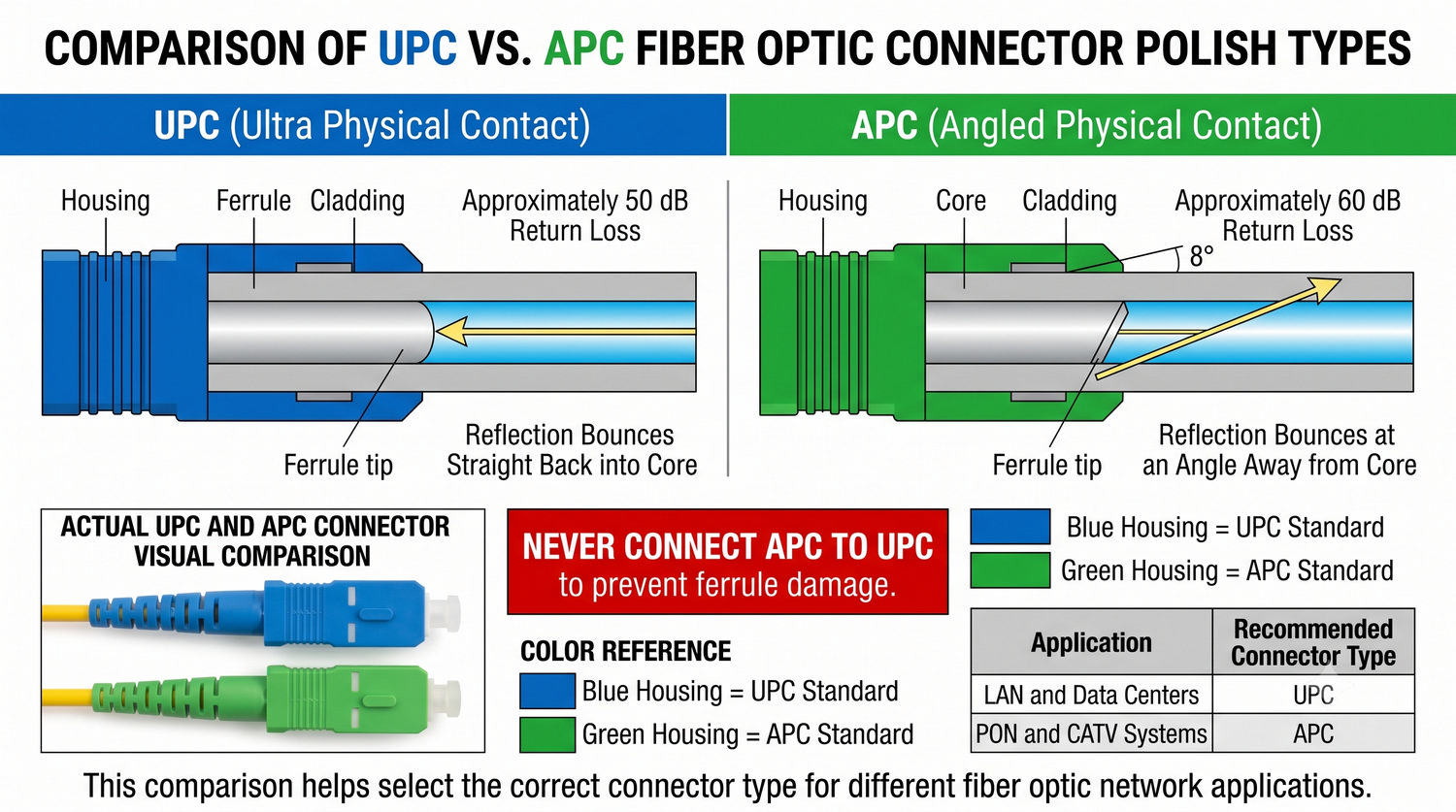

Typ polerowania czoła złącza ma ogromne znaczenie dla jakości połączenia. UPC (Ultra Physical Contact) ma wypukłe czoło, co zapewnia fizyczny kontakt rdzeni – straty odbiciowe (return loss) wynoszą ok. 50 dB. APC (Angled Physical Contact) ma czoło sfazowane pod kątem 8°, co dodatkowo redukuje odbicia do poziomu ok. 60 dB. APC jest stosowany w sieciach PON (GPON), gdzie odbicia mogłyby zakłócać pracę lasera w centrali. Kolory złączy: niebieski = UPC, zielony = APC. Złącza różnych typów nie pasują do siebie – próba połączenia może uszkodzić powierzchnie stykowe.

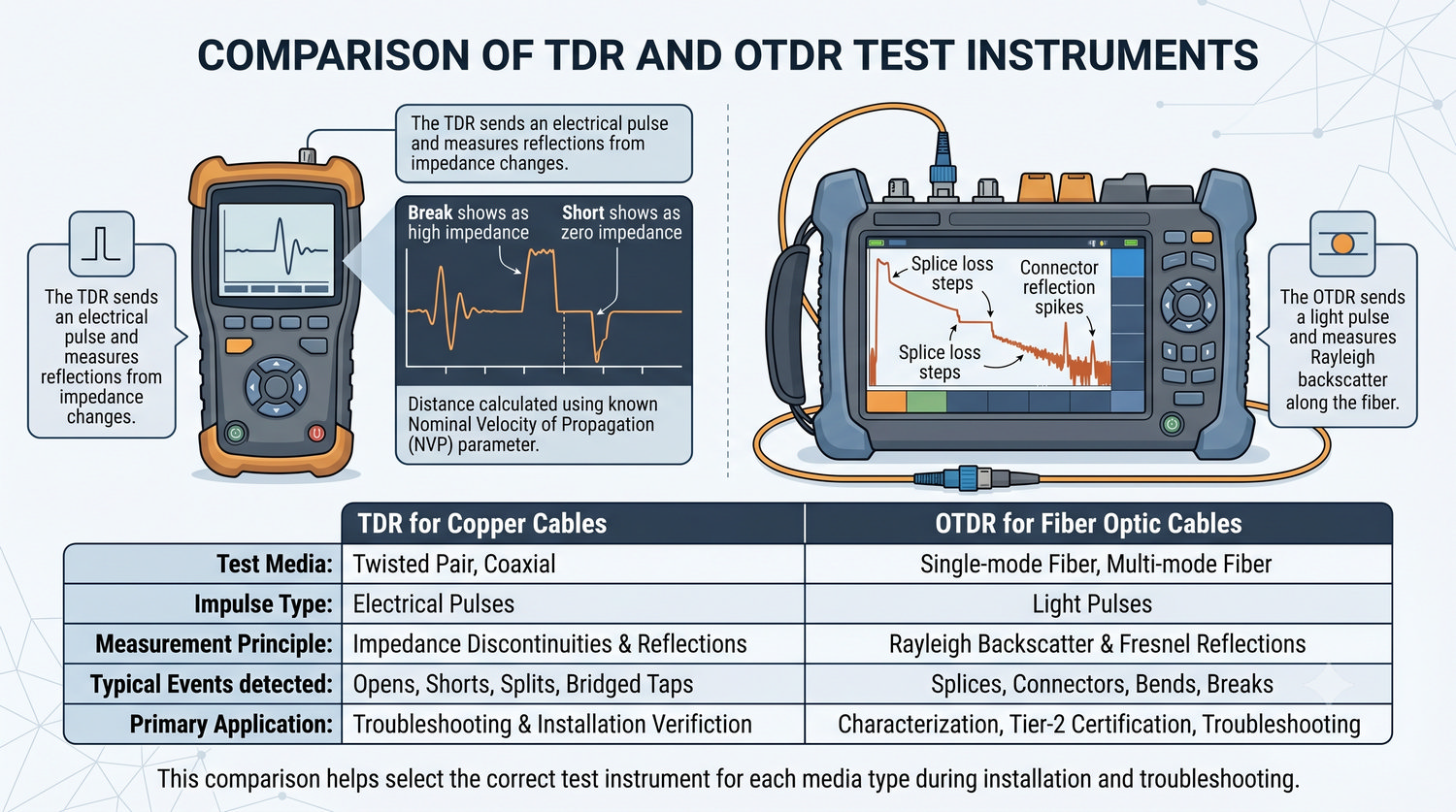

TDR (Time Domain Reflectometer) to narzędzie do diagnostyki kabli miedzianych. Działa na zasadzie echa – wysyła krótki impuls elektryczny i mierzy czas, po którym wraca odbicie od miejsca przerwy (impedancja ∞) lub zwarcia (impedancja 0). Znając prędkość propagacji (NVP), oblicza odległość do uszkodzenia. TDR jest standardowym narzędziem w zestawie każdego instalatora sieci miedzianych.

OTDR (Optical Time Domain Reflectometer) działa na podobnej zasadzie, ale zamiast impulsu elektrycznego wysyła impuls światła. Mierzy światło rozproszone wstecznie (Rayleigh backscatter) – naturalne zjawisko polegające na tym, że niewielka część światła odbija się od mikroskopijnych niedoskonałości szkła i wraca do źródła. Wykres OTDR (trace) pokazuje moc odbitego sygnału w funkcji odległości. Każde zdarzenie (spaw, złącze, zgięcie, przerwa) pojawia się na wykresie jako zmiana poziomu sygnału. OTDR jest niezbędny przy instalacji i certyfikacji łączy światłowodowych.

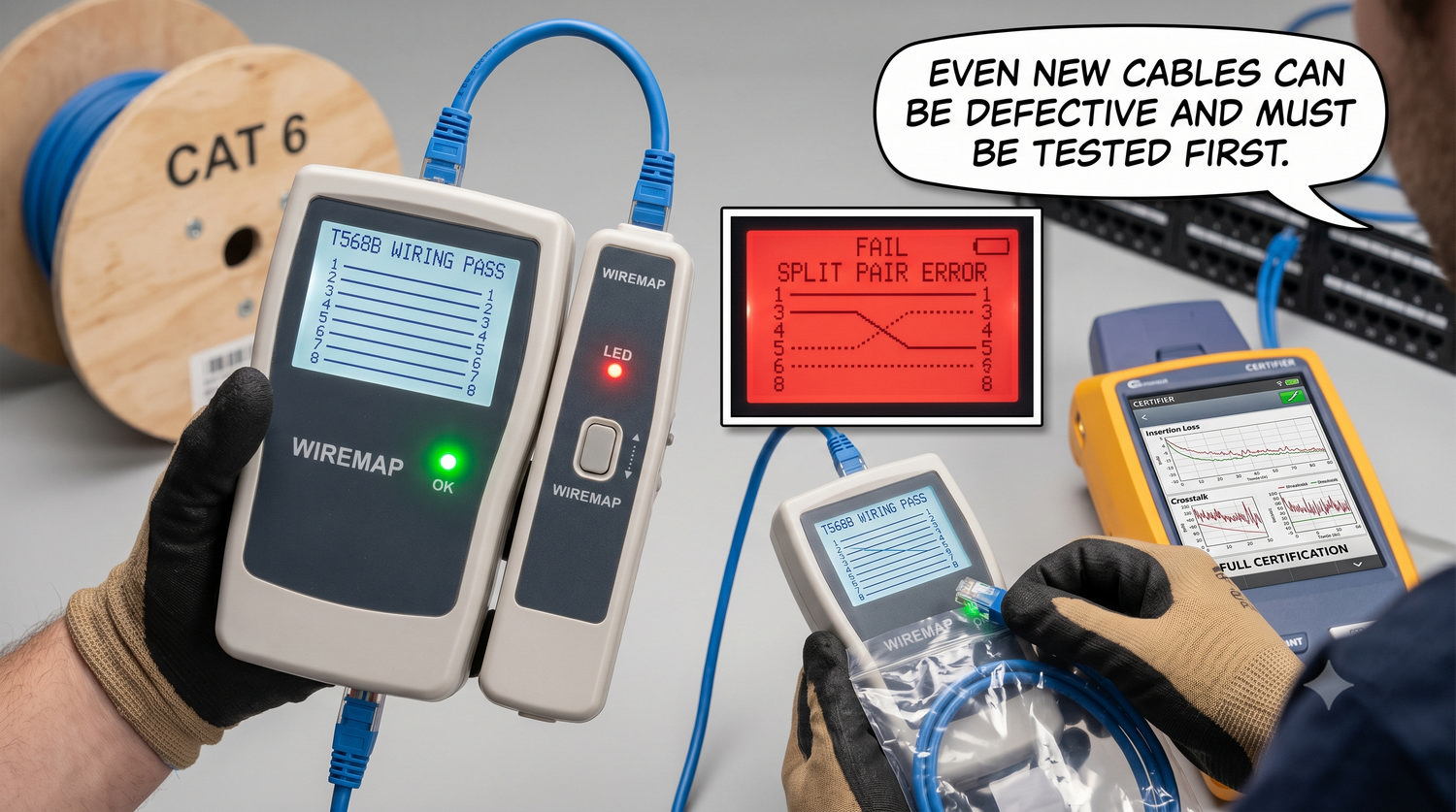

Testowanie patchcordów to podstawowa czynność, którą powinien wykonywać każdy instalator. Najprostszy test to test ciągłości (WireMap) – sprawdza, czy każda z 8 żył jest podłączona do odpowiedniego pinu na obu końcach kabla, czy nie ma zwarć między żyłami, czy pary są poprawnie skręcone. Błędy takie jak split pair (rozdzielenie pary) są niewidoczne w prostym teście ciągłości, ale powodują przesłuchy uniemożliwiające transmisję 1 Gb/s i wyższych prędkości.

Certyfikacja to zaawansowany test wykonywany profesjonalnym testerem (np. Fluke DSX-8000), który mierzy wszystkie parametry transmisyjne kabla zgodnie z normą. Taki test jest wymagany przy instalacjach okablowania strukturalnego, gdzie dostawca udziela gwarancji na system. Nawet nowy, fabrycznie zapakowany patchcord może być uszkodzony (np. przez zgniecenie w transporcie) – dlatego warto testować każdy kabel przed wpięciem do sieci.

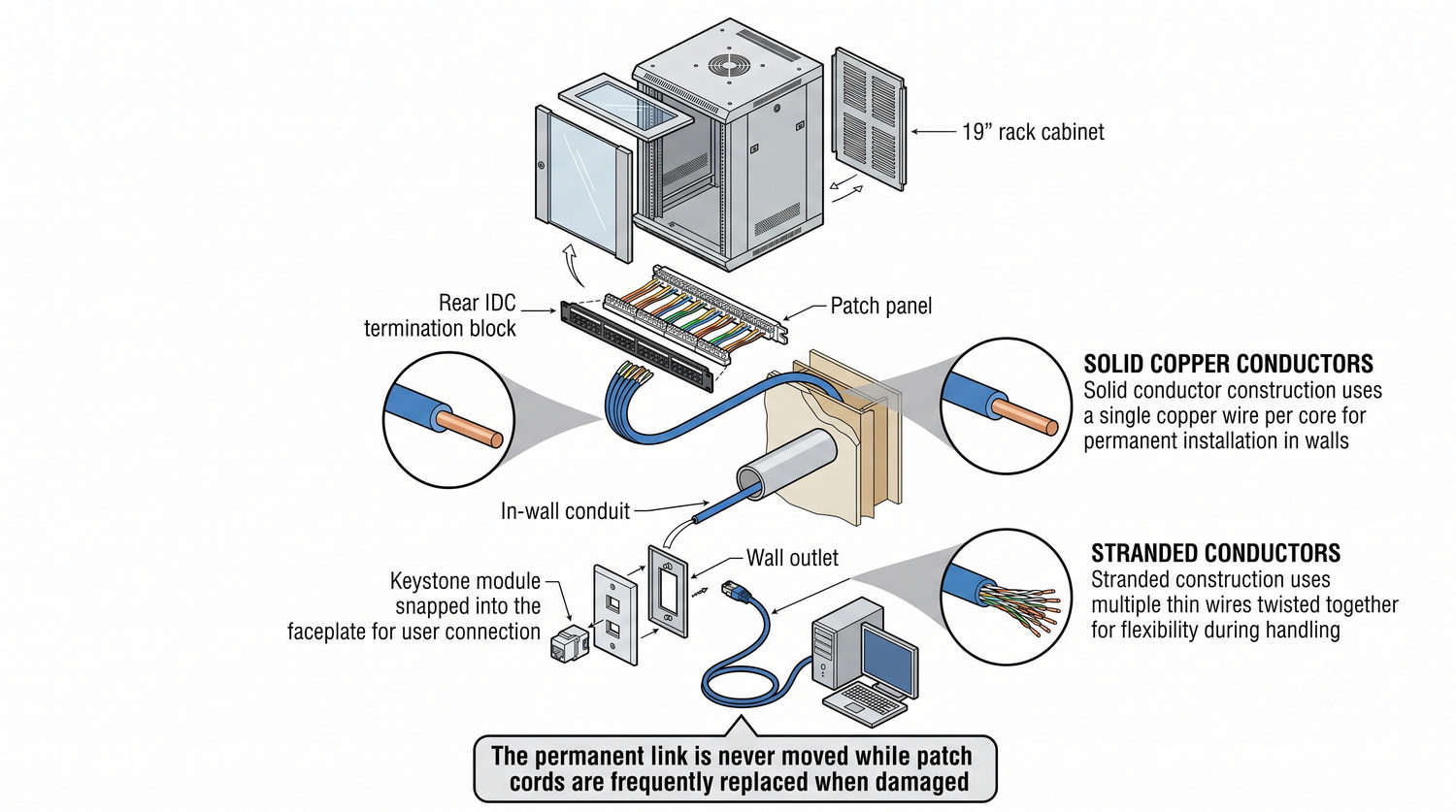

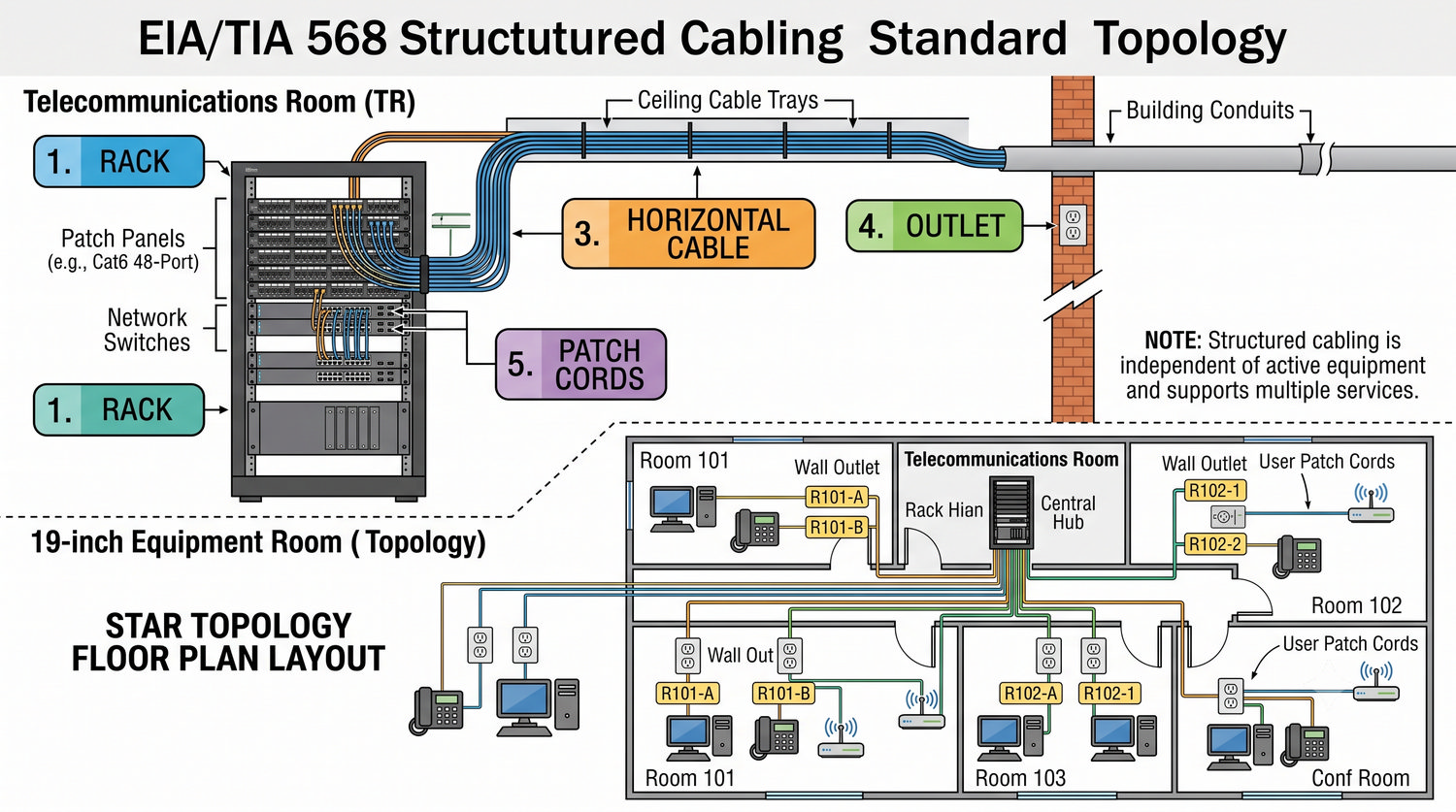

Okablowanie strukturalne to nie tylko kable – to kompleksowy system składający się z wielu znormalizowanych elementów, które razem tworzą uniwersalną infrastrukturę transmisyjną. Standard EIA/TIA 568 (obecnie w wersji EIA/TIA 568.2-D) definiuje topologię gwiazdy, w której centralnym punktem jest szafa dystrybucyjna (telecommunications room), a od niej rozchodzą się kable poziome do poszczególnych gniazd abonenckich.

Zaletą okablowania strukturalnego jest jego uniwersalność – nie trzeba zmieniać kabli przy zmianie technologii. To samo gniazdo może służyć do komputera, telefonu IP, punktu dostępowego Wi-Fi czy kamery IP. Wystarczy zmienić patchcord w szafie i ewentualnie konfigurację switcha. Okablowanie strukturalne jest również łatwiejsze w diagnostyce – każdy odcinek kabla od gniazda do panelu to pojedynczy, nieprzerwany kabel bez łączeń pośrednich.

Każdy element okablowania strukturalnego pełni określoną funkcję. Szafa dystrybucyjna (RACK) to metalowa obudowa o standardowej szerokości 19 cali, w której montuje się urządzenia. Kable poziome to kable stałe (solid conductors) poprowadzone od szafy do gniazd abonenckich – są one zakończone raz i nie powinny być później ruszane. Budowa kabla stałego (pojedynczy drut miedziany) zapewnia lepsze parametry transmisyjne niż linka.

Gniazdo abonenckie (zwane też punktem dostępowym) to zakończenie okablowania poziomego w pomieszczeniu użytkownika. Składa się z obudowy natynkowej (puszka) lub kasetki natynkowej, w której montuje się moduł keystone RJ-45. Gniazda mogą być pojedyncze lub podwójne (dwa porty). Patchcord łączący gniazdo z komputerem jest wymienny – w razie uszkodzenia wymienia się go w 30 sekund. Dzięki takiej architekturze okablowanie stałe (drogie i trudne do wymiany) jest chronione, a tylko tanie patche są narażone na uszkodzenia.

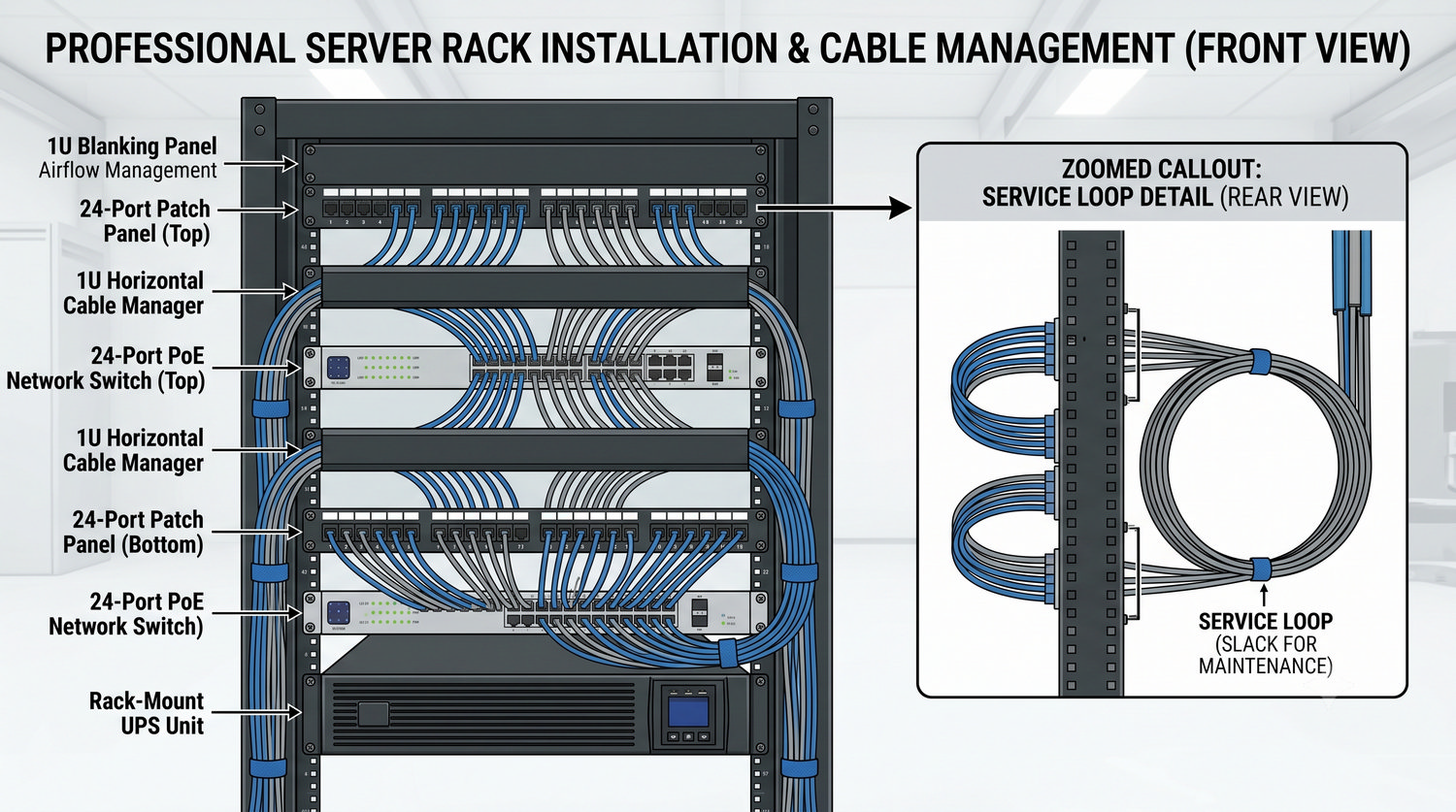

Porządki w szafie rack to nie kwestia estetyki – to kwestia funkcjonalności i bezpieczeństwa. W dobrze zarządzanej szafie każdy kabel jest widoczny, oznaczony i łatwy do zidentyfikowania. W razie awarii możesz szybko znaleźć właściwy kabel i sprawdzić go testerem bez ryzyka naruszenia innych kabli.

Kluczowe zasady: kable prowadź w korytach (poziomych między panelami a switchami, pionowych między sekcjami). Nie spinaj kabli opaskami zaciskowymi – używaj rzepów (velcro). Zostaw zapas kabla (ok. 1 metra) za panelem – pozwala to wyjąć panel i swobodnie pracować przy tylnym okablowaniu. Nie układaj kabli na urządzeniach – blokują przepływ powietrza i powodują przegrzewanie. W szafie z dużą gęstością kabli warto stosować panele kątowe (angled), które ułatwiają prowadzenie patchcordów bez przekraczania promieni gięcia.

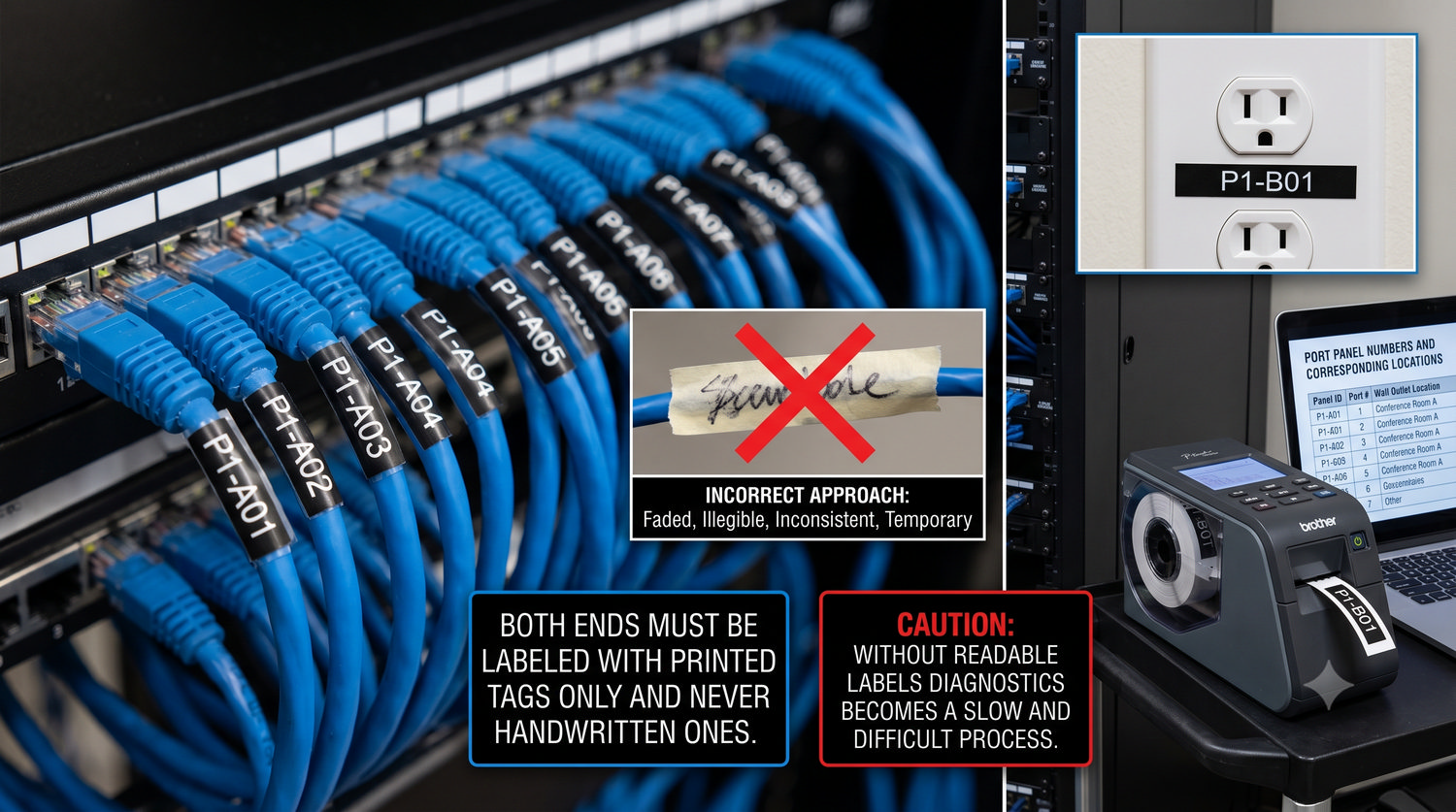

Oznaczanie kabli i portów to jeden z najważniejszych, a jednocześnie najczęściej zaniedbywanych aspektów okablowania strukturalnego. Bez czytelnych oznaczeń diagnostyka awarii staje się koszmarem – zamiast 5 minut szukania właściwego kabla tracisz godzinę na dzwonienie (toner/probe) po każdej parze.

Prawidłowy system oznaczeń: każdy kabel otrzymuje unikalny numer nadawany w momencie instalacji. Numer jest umieszczany na obu końcach kabla – przy panelu (np. P1-A) i przy gnieździe (np. P1-B). Używa się trwałych etykiet drukowanych (nie odręcznych!), odpornych na wilgoć i temperaturę. Dokumentacja w formie tabeli (arkusz kalkulacyjny) łączy numery portów panelu z lokalizacją gniazd, długością kabla i uwagami. Taka dokumentacja jest niezbędna do sprawnego zarządzania siecią.

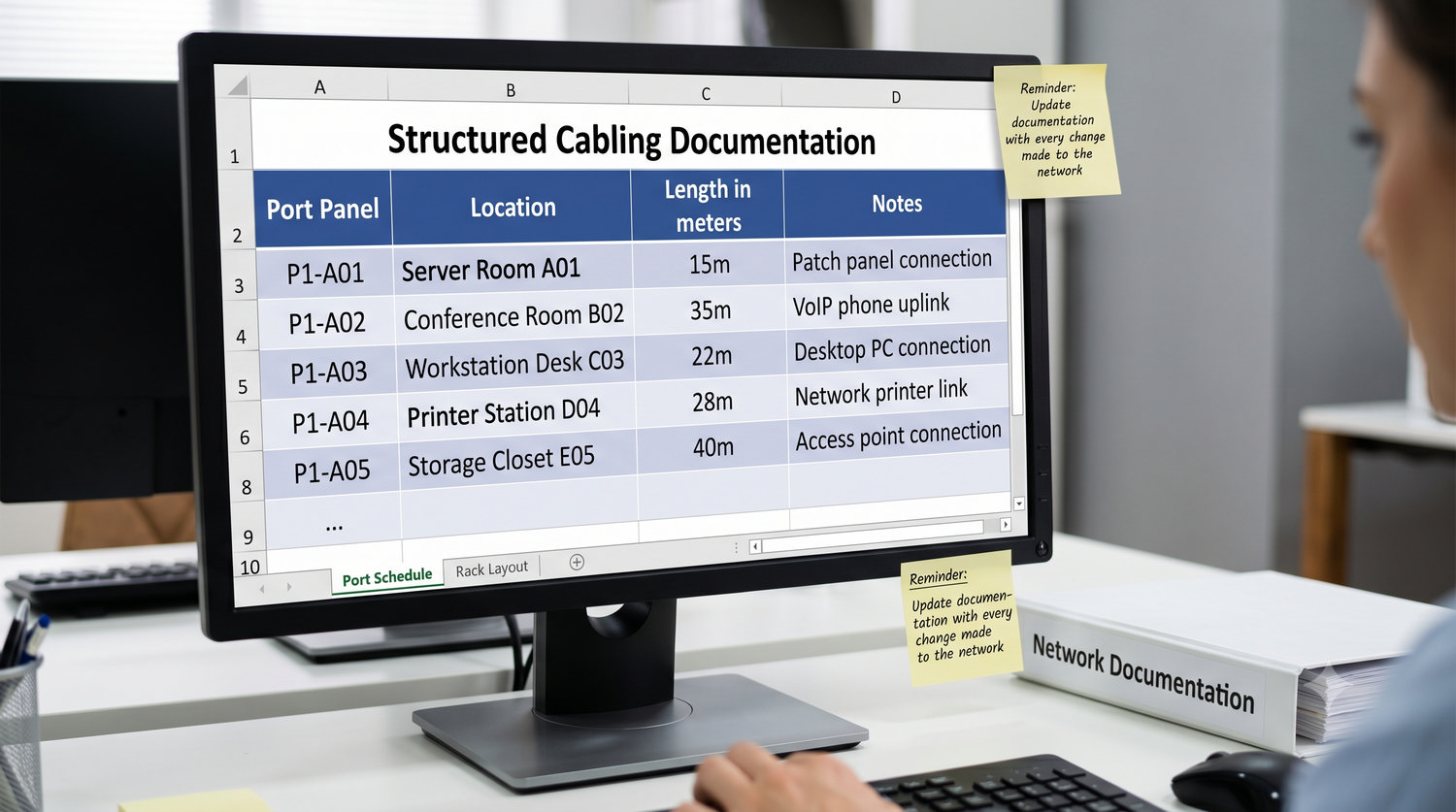

Dokumentacja okablowania to kluczowy element każdej profesjonalnej instalacji. Powinna zawierać: unikalny numer portu panelu, lokalizację gniazda (numer sali, ściana, gniazdo), długość kabla poziomego oraz uwagi (rodzaj urządzenia, nazwa użytkownika, nr switcha i portu switcha).

Dokumentację najlepiej prowadzić w arkuszu kalkulacyjnym lub specjalistycznym oprogramowaniu do zarządzania okablowaniem (np. RackTables, netbox). Ważne jest, aby dokumentacja była aktualizowana przy każdej zmianie – przepięciu, wymianie urządzenia, dodaniu nowego gniazda. Nieaktualna dokumentacja jest gorsza niż jej brak, ponieważ wprowadza w błąd i marnuje czas administratora. W dużych instalacjach (powyżej 100 portów) warto stosować system zarządzania okablowaniem z kodem kreskowym lub RFID.

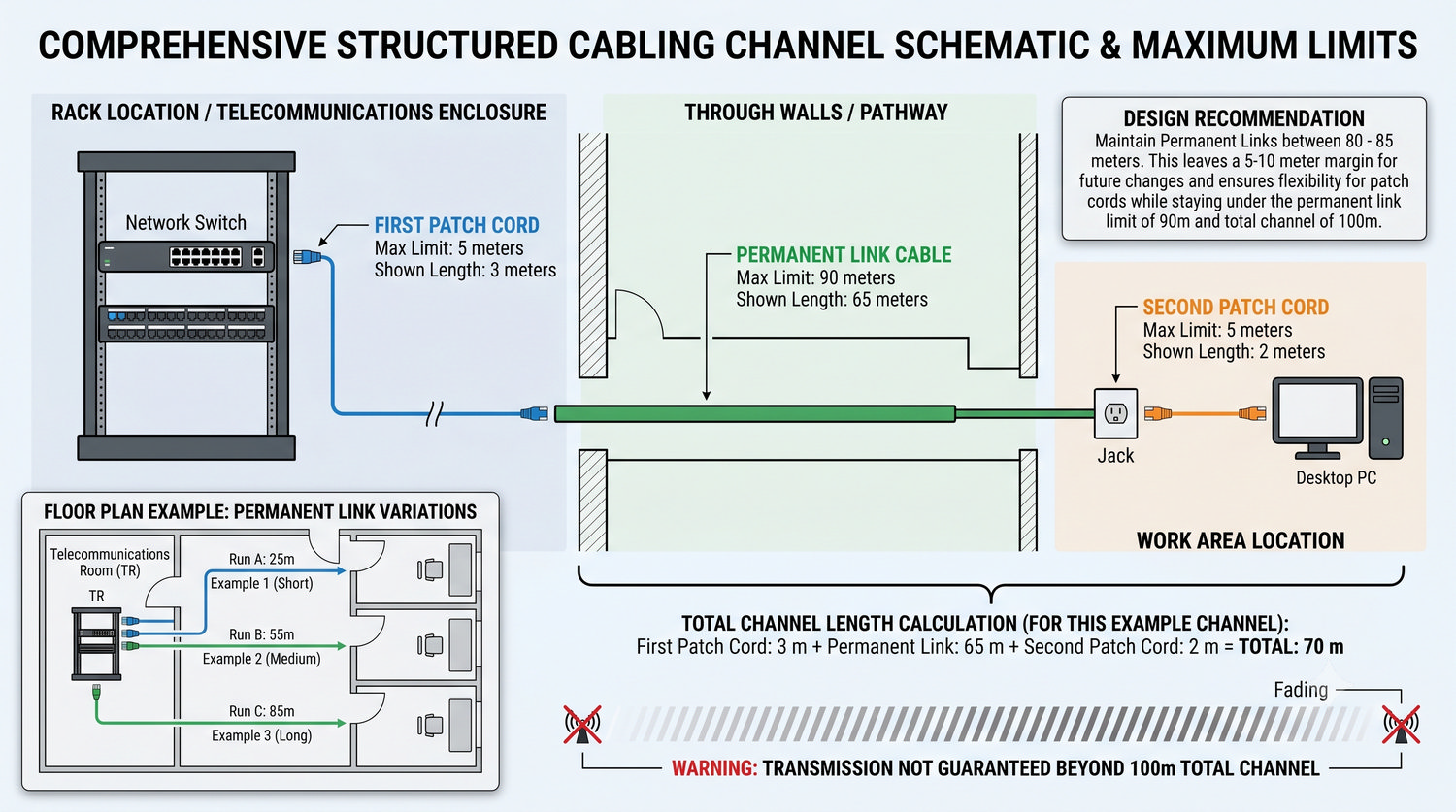

Standard EIA/TIA 568 definiuje maksymalne długości dla poszczególnych segmentów okablowania strukturalnego. Kabel poziomy (permanent link) łączący panel krosowy z gniazdem abonenckim nie może przekraczać 90 metrów. Jest to wartość gwarantująca poprawną transmisję dla wszystkich standardów Ethernet (10/100/1000BASE-T, 10GBASE-T).

Do tego dochodzą dwa patche krosowe: jeden w szafie (łączy panel ze switchem) i jeden u użytkownika (łączy gniazdo z komputerem). Każdy z nich może mieć maksymalnie 5 metrów. Łączna długość całego kanału transmisyjnego (channel) od switcha do komputera nie może przekroczyć 100 metrów. W praktyce warto zostawić margines – nie projektuj kabla poziomego na dokładnie 90 m, tylko 80-85 m, aby mieć zapas na ewentualne przesunięcia gniazda czy zmiany w szafie.

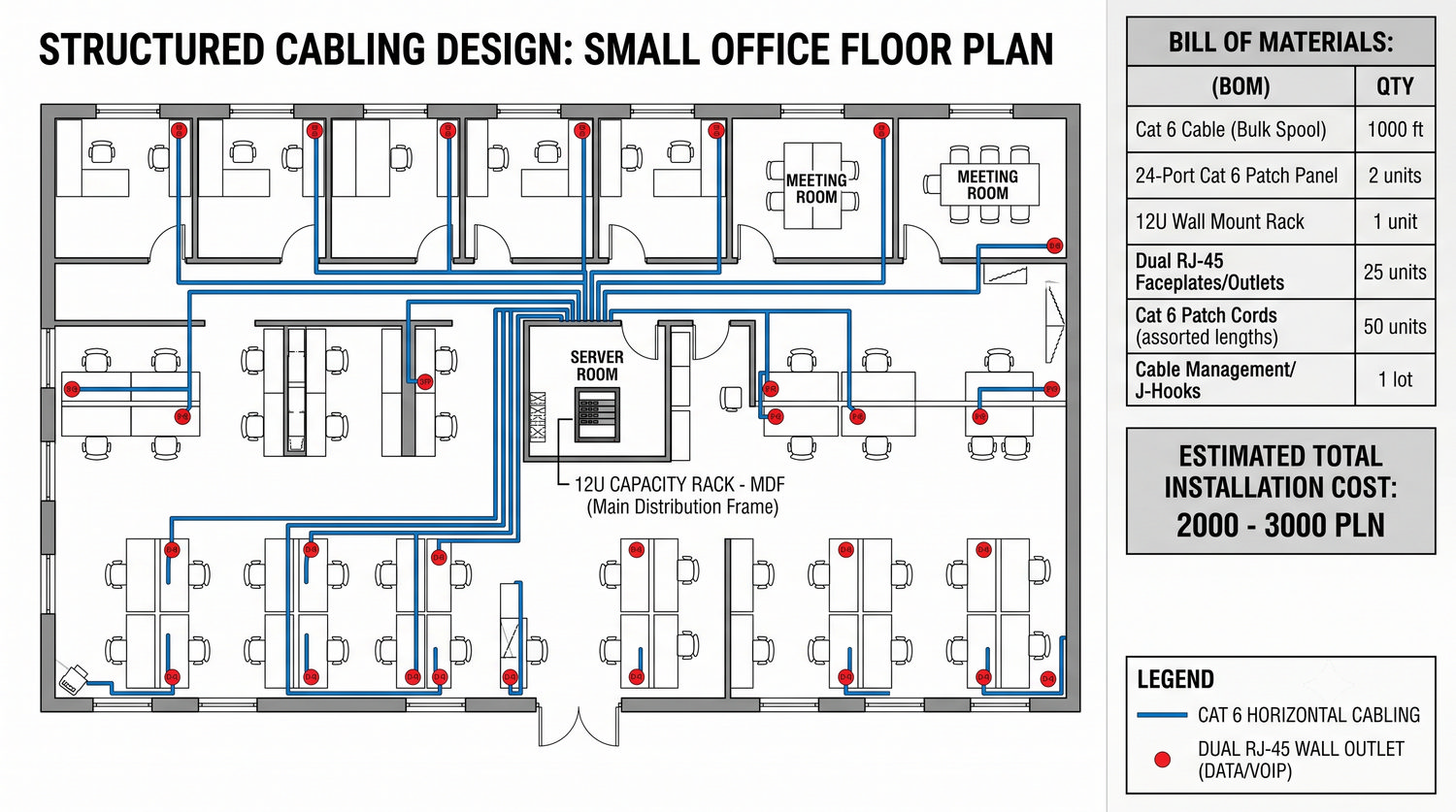

Przykład małej firmy ilustruje typową instalację okablowania strukturalnego w biurze do 20 osób. Centralnym punktem jest szafa rack 19" 12U-18U zamontowana w serwerowni lub pomieszczeniu technicznym. W szafie znajduje się panel krosowy 24-portowy, switch 24 porty (L2, 1 Gb/s) i panel zapasowy (na przyszłą rozbudowę).

Kable poziome Cat 6 prowadzone są w korytach kablowych pod podłogą techniczną lub nad sufitem podwieszanym do poszczególnych pomieszczeń. Każde stanowisko pracy ma 2 gniazda RJ-45: jedno do danych (komputer) i jedno do telefonu IP (VoIP). Długości kabli wahają się od 20 m (najbliższe biurka) do 60 m (najdalsze pomieszczenia). Koszt całkowity takiej instalacji to ok. 2000-3000 zł, co przy 20 stanowiskach daje ok. 100-150 zł na stanowisko – to niewielka inwestycja w porównaniu z kosztami późniejszej diagnostyki i napraw.

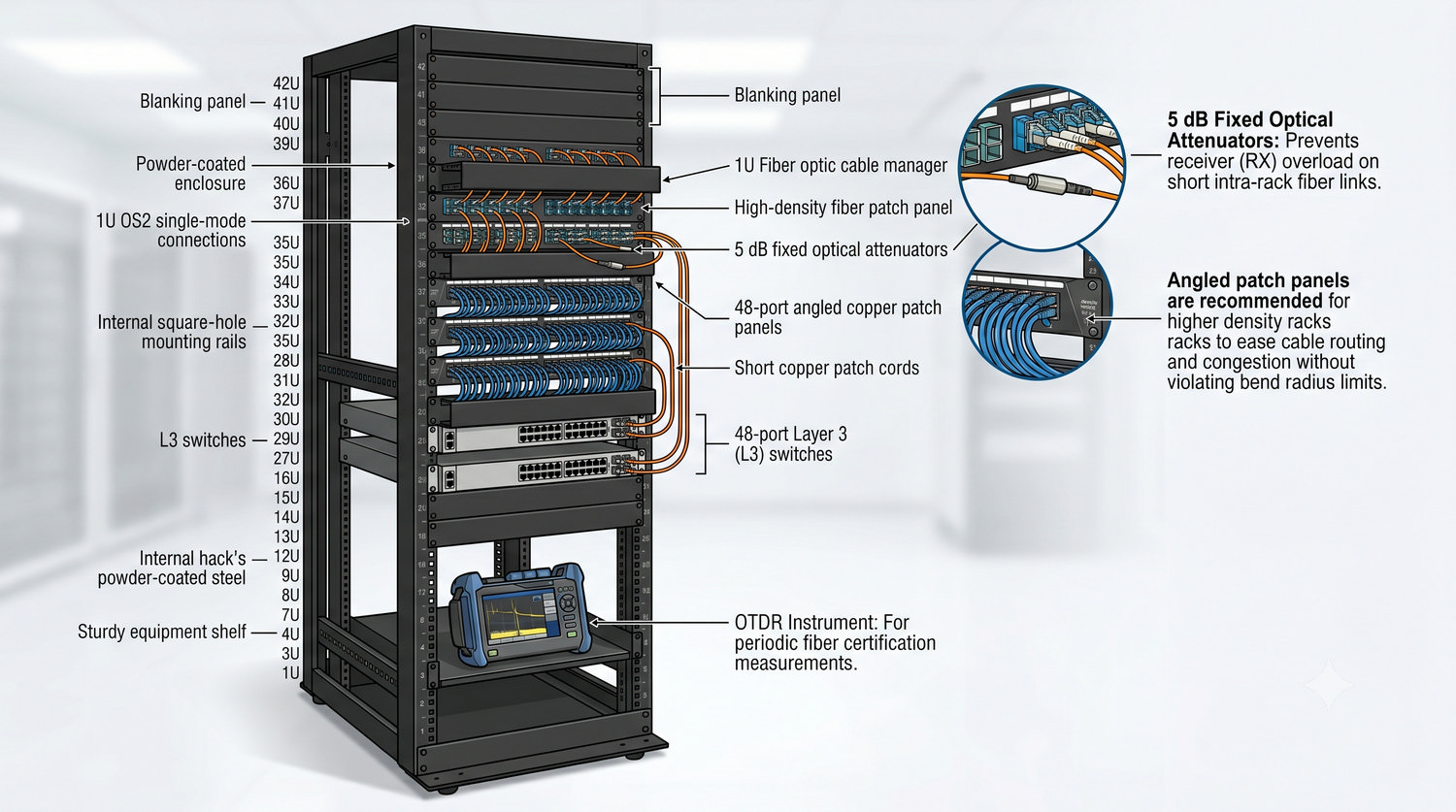

Szafa operatorska w serwerowni to przykład dużego projektu okablowania strukturalnego. Szafa 42U (ok. 2 metry wysokości) mieści wiele urządzeń – panele krosowe, switche, routery, zasilacze UPS. W tym przykładzie mamy 144 porty miedziane (Cat 6A dla 10 Gb/s) oraz panel światłowodowy do podłączenia sieci szkieletowej (uplink do rdzenia sieci).

Ze względu na dużą gęstość portów stosuje się panele kątowe (angled patch panels), które ułatwiają prowadzenie patchcordów bez przekraczania dozwolonych promieni gięcia. Tłumiki optyczne (stałe 5 dB) są używane na krótkich łączach światłowodowych w obrębie serwerowni – np. gdy SFP 10 km jest podłączone do switcha oddalonego o 10 metrów, sygnał jest zbyt silny i wymaga tłumienia. OTDR jest używany okresowo do certyfikacji i diagnostyki łączy światłowodowych.

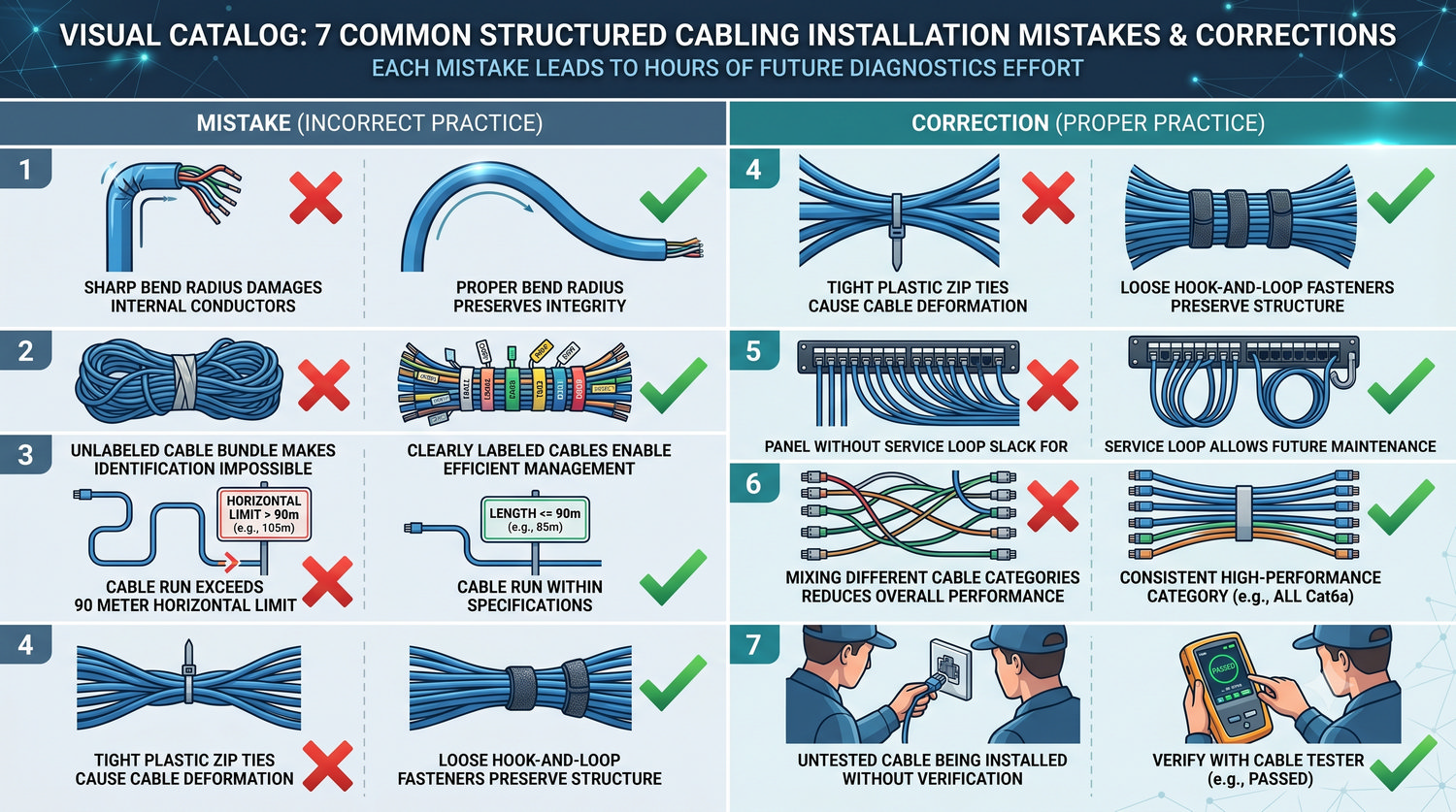

Błędy popełniane przy instalacji okablowania są najczęstszą przyczyną późniejszych problemów sieciowych. Większości z nich można łatwo uniknąć, przestrzegając podstawowych zasad i standardów. Najpoważniejszym błędem jest zbyt ostre zagięcie kabla – uszkodzenie mechaniczne żył jest trwałe i często niewidoczne gołym okiem. Objawia się dopiero po pewnym czasie (intermittent errors) lub przy próbie transmisji z wyższą prędkością.

Brak oznaczeń to błąd organizacyjny, który kosztuje godziny pracy administratora przy każdej awarii. Przekroczenie 90 m to błąd projektowy – kabel działa na krótko, ale z czasem pojawiają się błędy CRC i retransmisje. Mieszanie kategorii (np. Cat 5e w gniazdach i Cat 6 w kablu poziomym) powoduje, że cały kanał działa na poziomie najsłabszego elementu. Brak testowania po instalacji to zaniechanie, które może ujawnić się dopiero po latach, gdy gwarancja już wygasła.

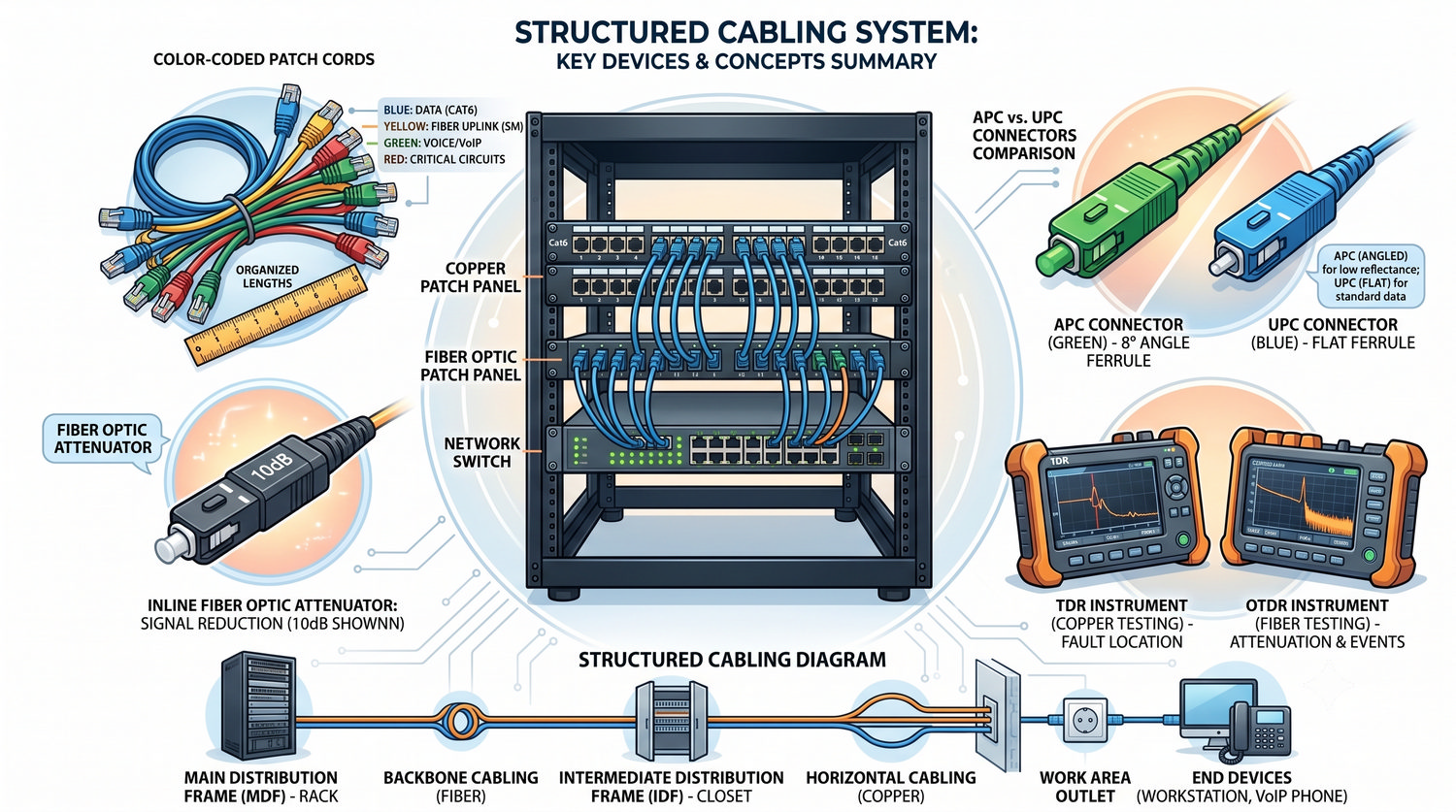

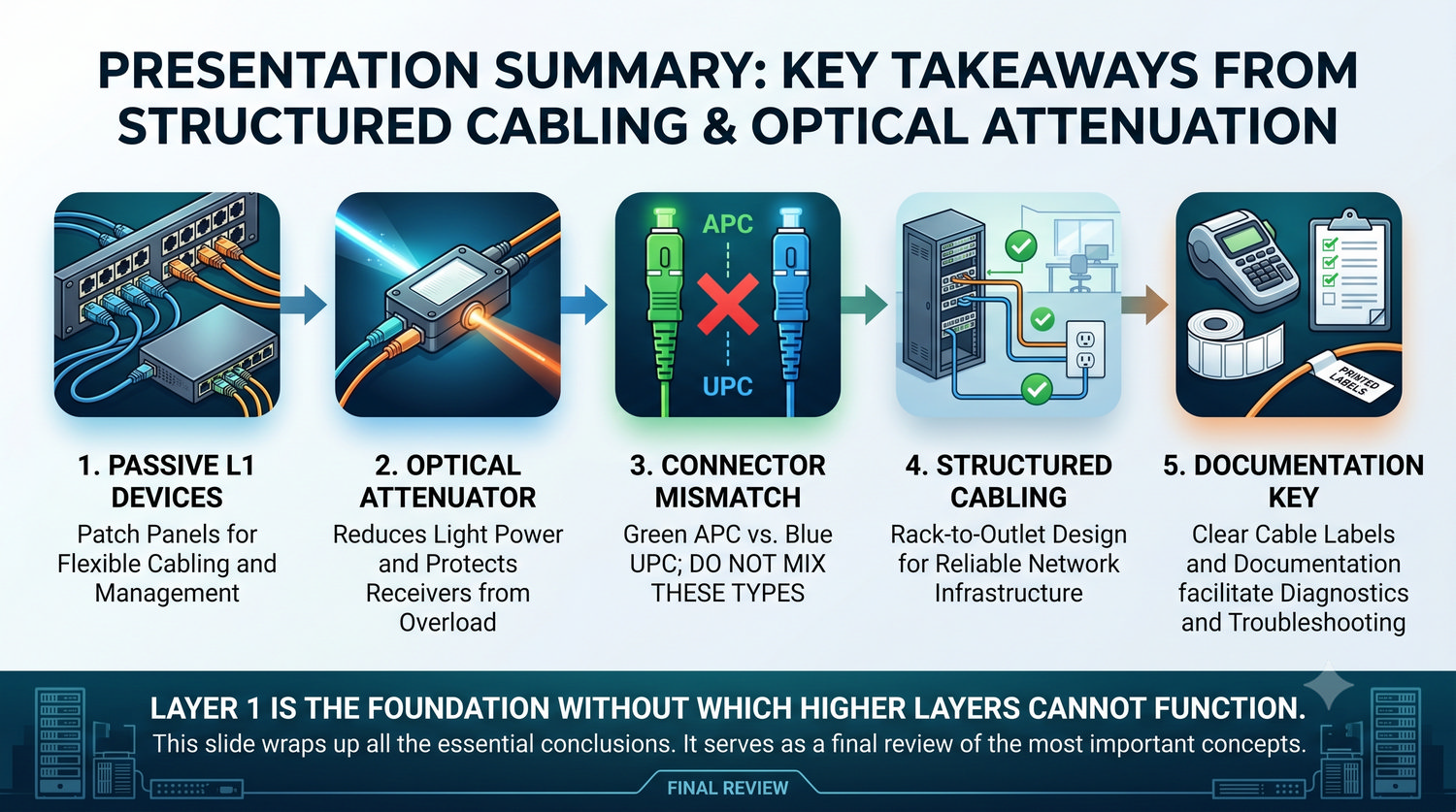

Podsumowanie prezentacji zestawia wszystkie omówione zagadnienia w jedną spójną całość. Panele krosowe, tłumiki, patche krosowe i okablowanie strukturalne tworzą razem infrastrukturę warstwy fizycznej, która jest fundamentem każdej sieci komputerowej. Zrozumienie tych elementów i umiejętność ich prawidłowego doboru i instalacji jest niezbędna dla każdego projektanta i administratora sieci.

Szczególną uwagę należy zwrócić na dokumentację – bez niej nawet najlepiej zaprojektowana sieć staje się koszmarem w diagnostyce. Oznaczanie kabli, prowadzenie tabeli portów i regularne testowanie to nawyki, które odróżniają profesjonalnego administratora od amatora.

Prezentacja przedstawiła kompleksowy przegląd urządzeń L1, które choć często pomijane w dyskusjach o sieciach, stanowią niezbędny element każdej infrastruktury. Panele krosowe zapewniają elastyczność i łatwość zarządzania okablowaniem. Tłumiki optyczne chronią drogie odbiorniki przed uszkodzeniem. Okablowanie strukturalne daje gwarancję niezawodności na lata.

Pamiętaj: warstwa fizyczna to fundament – bez niej switch, router i wszystkie wyższe warstwy nie mają znaczenia. Inwestycja w dobrej jakości panele, patche, tłumiki i staranną instalację zwraca się wielokrotnie w postaci bezawaryjnej pracy sieci i szybkiej diagnostyki w razie problemów.
