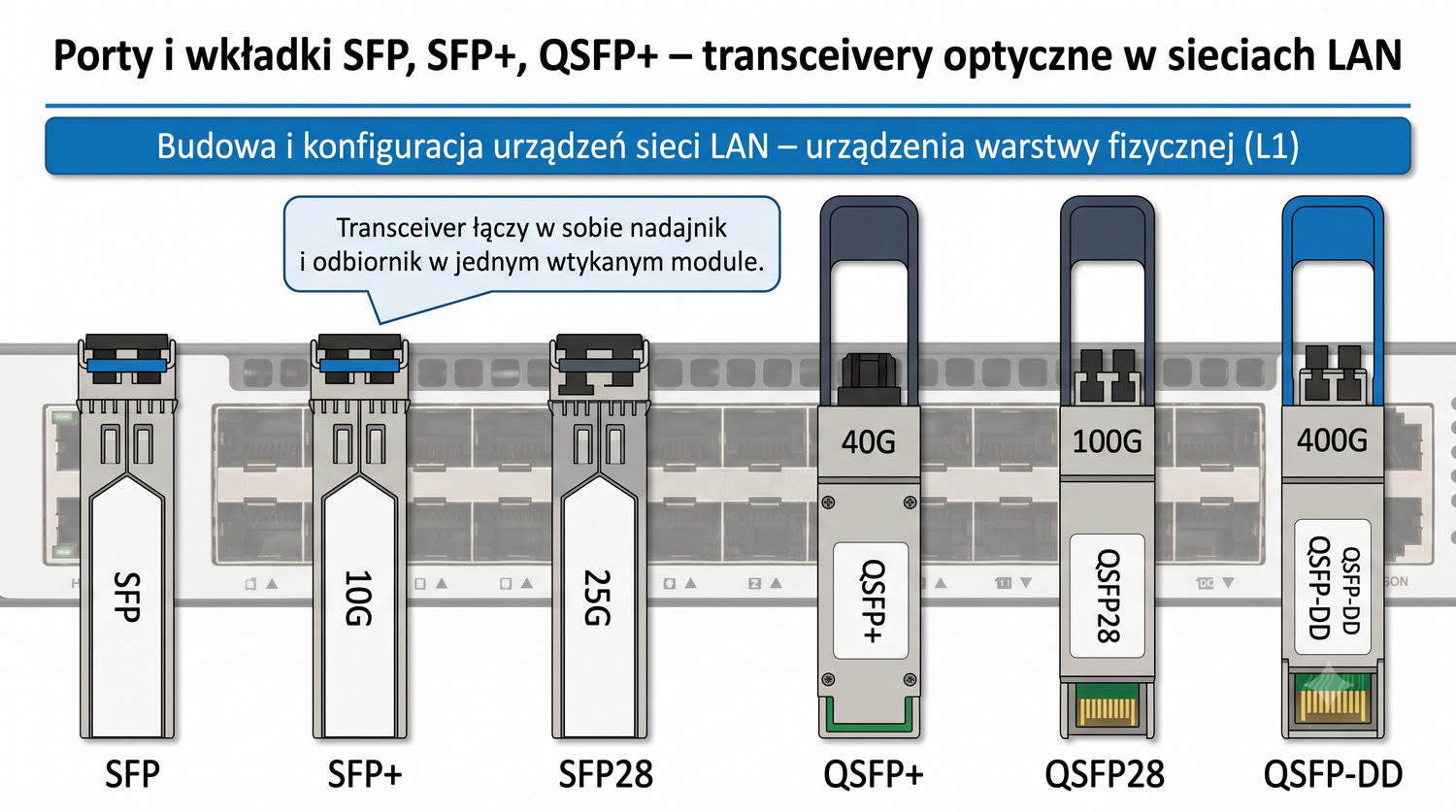

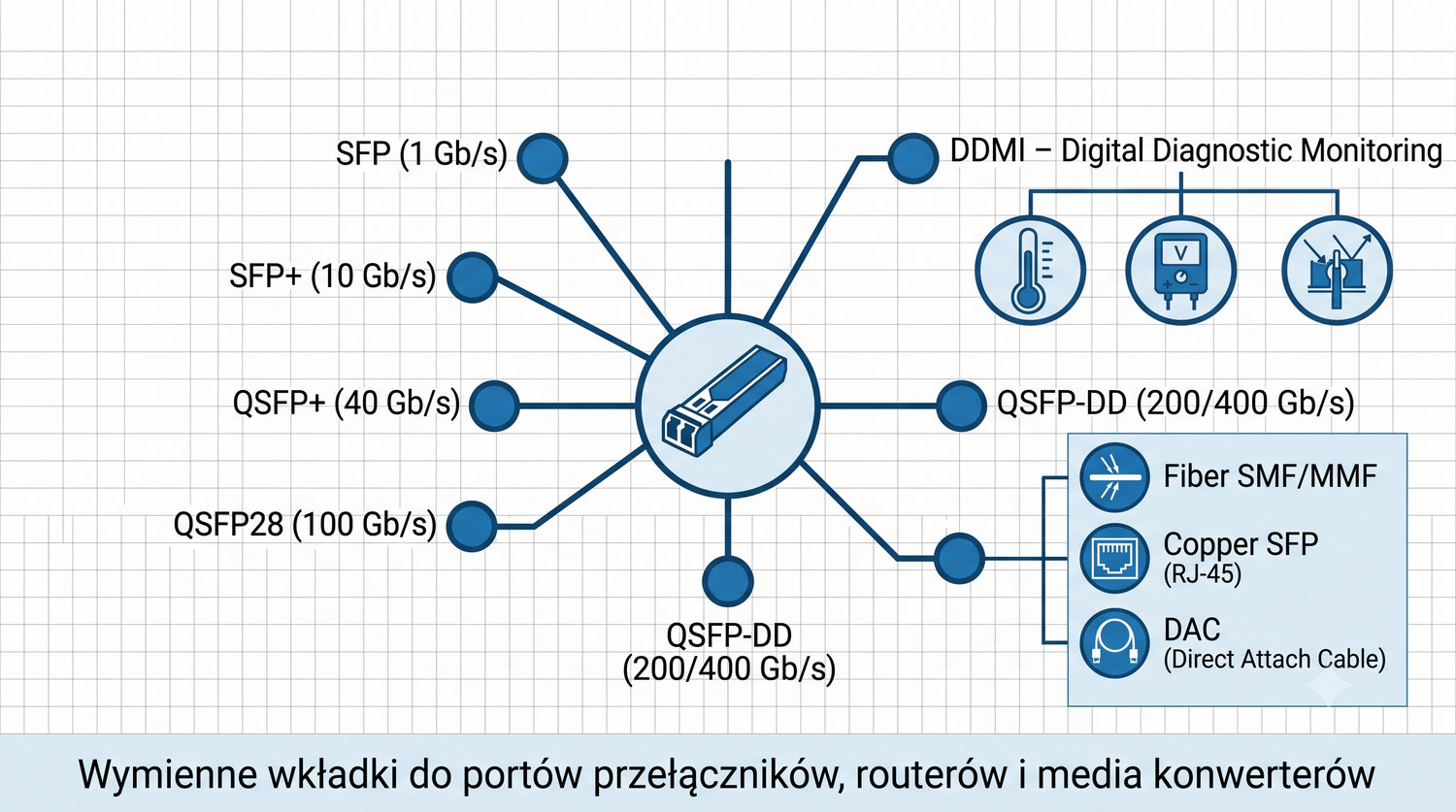

Prezentacja otwierająca cykl wykładów poświęconych transceiverom optycznym – wymiennym modułom nadawczo-odbiorczym stosowanym w przełącznikach, routerach i media konwerterach. Materiał został zaprojektowany jako wprowadzenie dla studentów I roku informatyki, którzy posiadają podstawową wiedzę o sieciach komputerowych.

W trakcie prezentacji omówione zostaną wszystkie istotne aspekty związane z transceiverami: od standardów i typów, przez budowę i diagnostykę, aż po praktyczną instalację. Szczególny nacisk położono na zrozumienie różnic między poszczególnymi wariantami SFP oraz na umiejętność doboru odpowiedniego modułu do konkretnego zastosowania.

Streszczenie prezentacji zawiera esencję omawianego materiału. Transceivery SFP są fundamentem elastycznej infrastruktury sieciowej – pozwalają na dowolną konfigurację portów w zależności od potrzeb, bez konieczności wymiany całego urządzenia. Zrozumienie różnic między poszczególnymi standardami SFP jest kluczowe dla każdego administratora sieci.

Funkcja DDMI to potężne narzędzie diagnostyczne, które pozwala na zdalne monitorowanie stanu łącza optycznego i wczesne wykrywanie potencjalnych problemów. Umiejętność interpretacji odczytów DDMI jest niezbędna przy projektowaniu i utrzymaniu niezawodnych sieci światłowodowych.

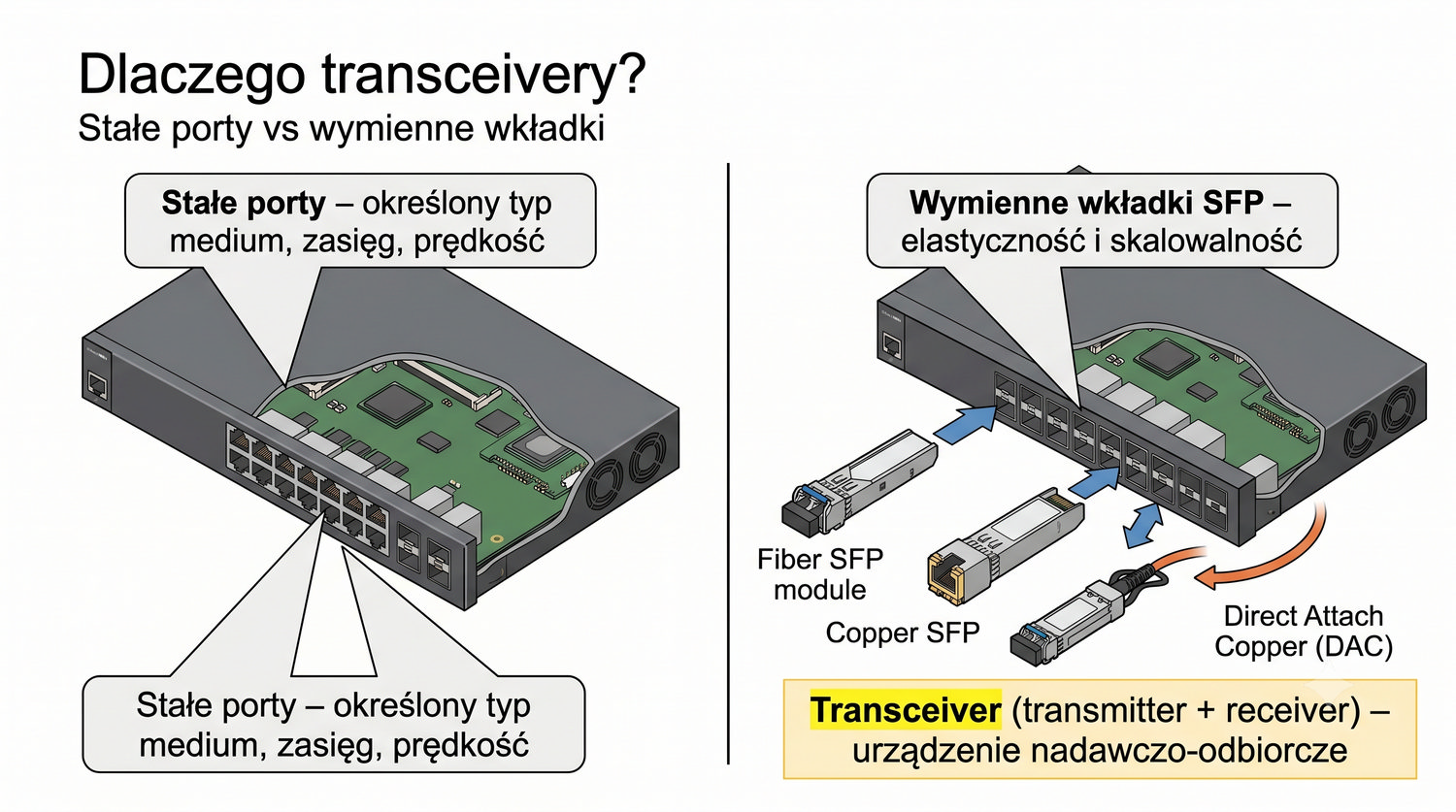

Zastosowanie wymiennych transceiverów SFP rewolucjonizuje projektowanie sieci. Przełącznik wyposażony w porty SFP może być dostosowany do dowolnego typu łącza – wystarczy włożyć odpowiednią wkładkę. To eliminuje konieczność zakupu oddzielnych przełączników dla różnych mediów i umożliwia łatwą migrację do wyższych prędkości.

Transceiver (skrót od transmitter + receiver) łączy w jednej obudowie nadajnik optyczny (laser lub LED) i odbiornik (fotodiodę). W przypadku Copper SFP nadajnik i odbiornik są elektryczne – moduł zawiera układ transceivera Gigabit Ethernet na skrętkę. Dzięki standaryzacji mechanicznej i elektrycznej moduły różnych producentów mogą być stosowane w tych samych urządzeniach.

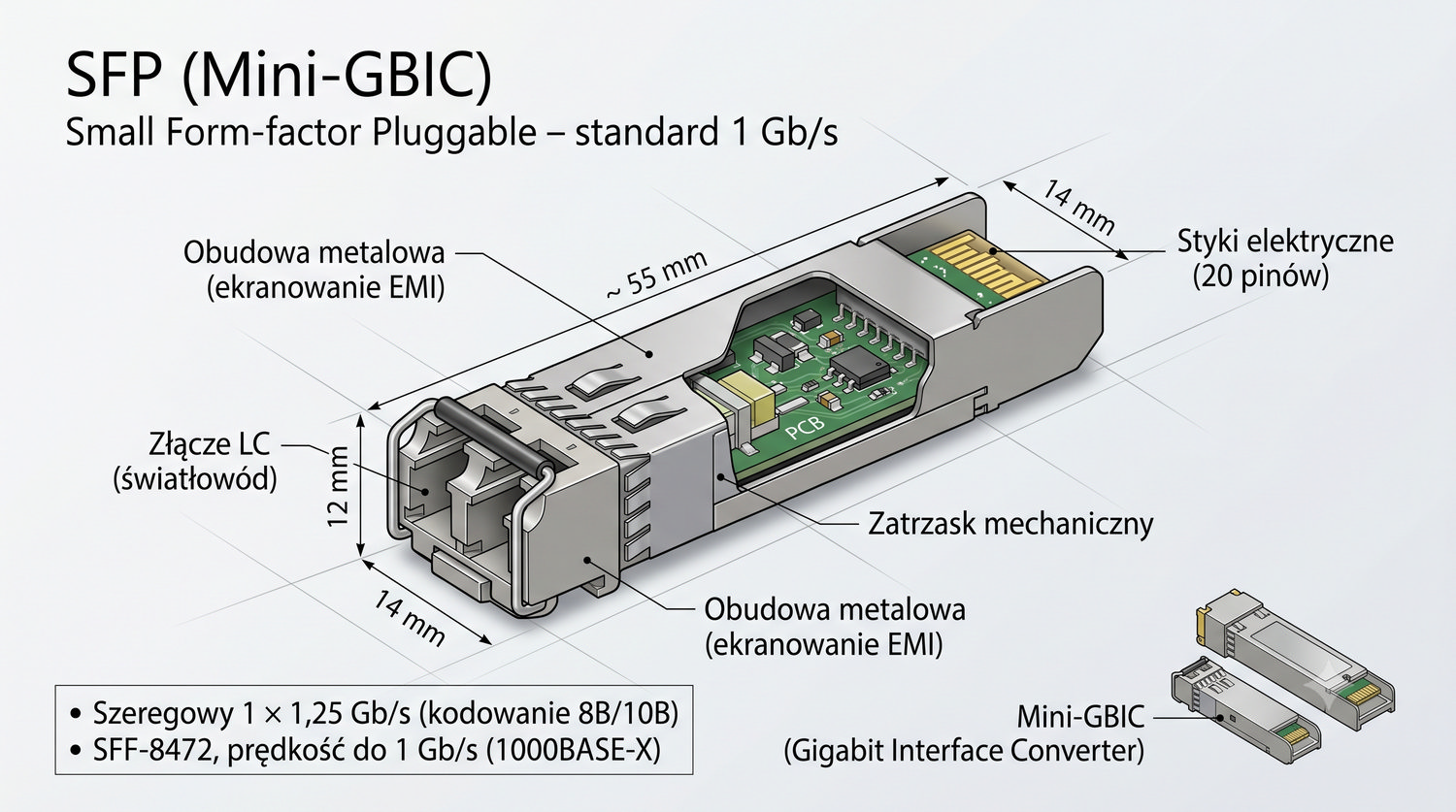

Standard SFP został opracowany jako następca większych modułów GBIC (Gigabit Interface Converter). Nazwa Mini-GBIC odzwierciedla fakt, że SFP jest miniaturową wersją swojego poprzednika. Dzięki mniejszym rozmiarom możliwe jest umieszczenie większej liczby portów na jednym urządzeniu – przełączniki mogą mieć 24, 48 lub więcej portów SFP w standardowej obudowie 1U.

Interfejs elektryczny SFP wykorzystuje szeregową transmisję danych z szybkością 1,25 Gb/s (1 Gb/s danych + 25% narzut kodowania 8B/10B). Moduł SFP komunikuje się z urządzeniem gospodarza poprzez dwie linie szeregowe (TDA/TDB do nadawania i RDA/RDB do odbioru) oraz dwie linie zarządzania (I²C dla odczytu EEPROM i DDMI).

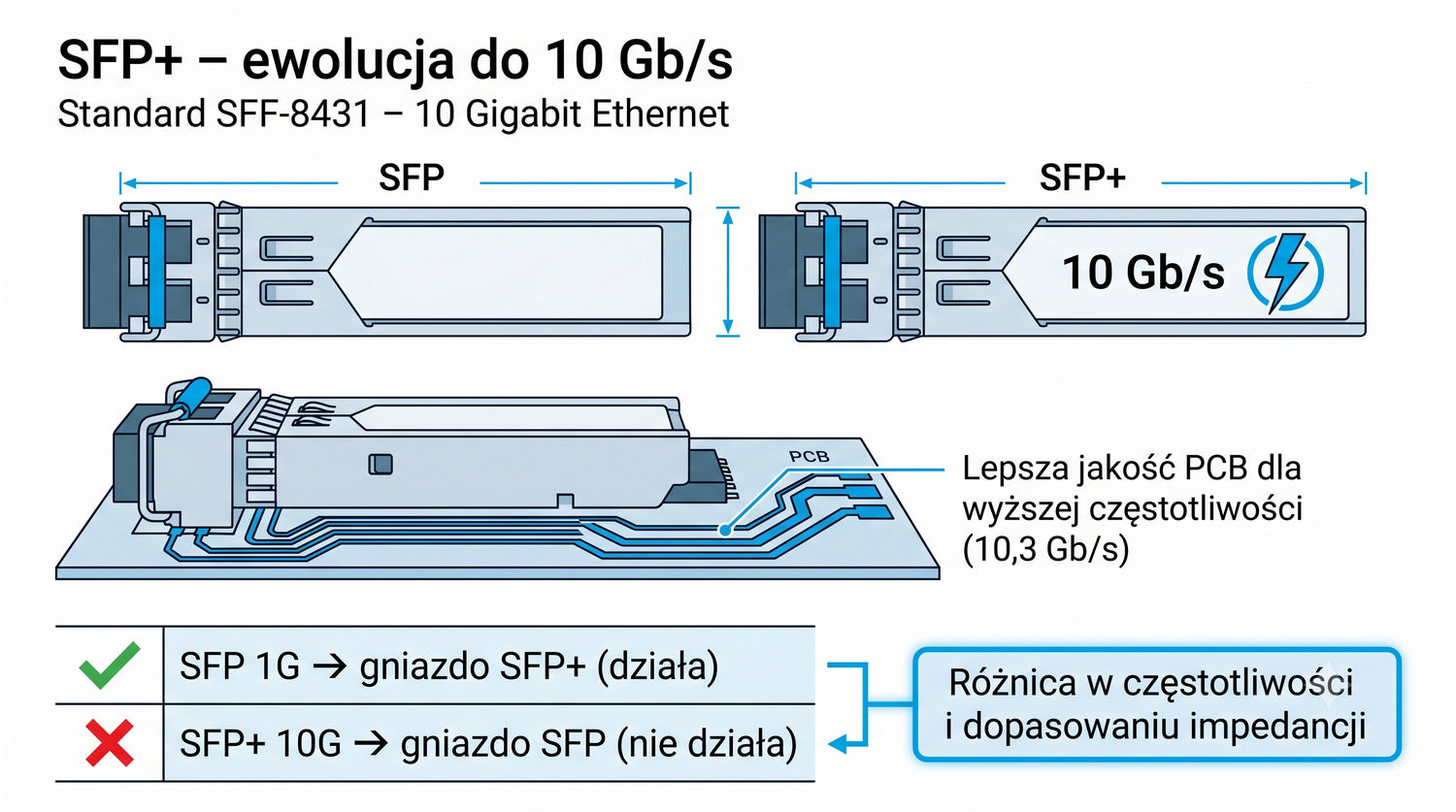

SFP+ (Enhanced Small Form-factor Pluggable) jest ewolucją standardu SFP, zaprojektowaną do obsługi prędkości 10 Gb/s. Standard SFF-8431 definiuje zarówno stronę mechaniczną (identyczną z SFP), jak i elektryczną (szybsze linie danych). Główną różnicą techniczną jest wyższa częstotliwość sygnału (ok. 10,3 Gb/s z kodowaniem 64B/66B), co wymaga lepszej jakości ścieżek PCB w urządzeniu gospodarza.

Wsteczna kompatybilność SFP+ z SFP jest jedną z największych zalet tego standardu. Użytkownik może włożyć moduł SFP 1G do gniazda SFP+ i będzie on działał z prędkością 1 Gb/s. Jednak włożenie modułu SFP+ 10G do gniazda SFP 1G nie jest możliwe – gniazdo SFP nie jest przystosowane do tak wysokich częstotliwości. Należy również pamiętać, że niektórzy producenci (np. Cisco) wymagają użycia odpowiednich przejściówek lub kodowania w EEPROM dla poprawnego działania SFP w gnieździe SFP+.

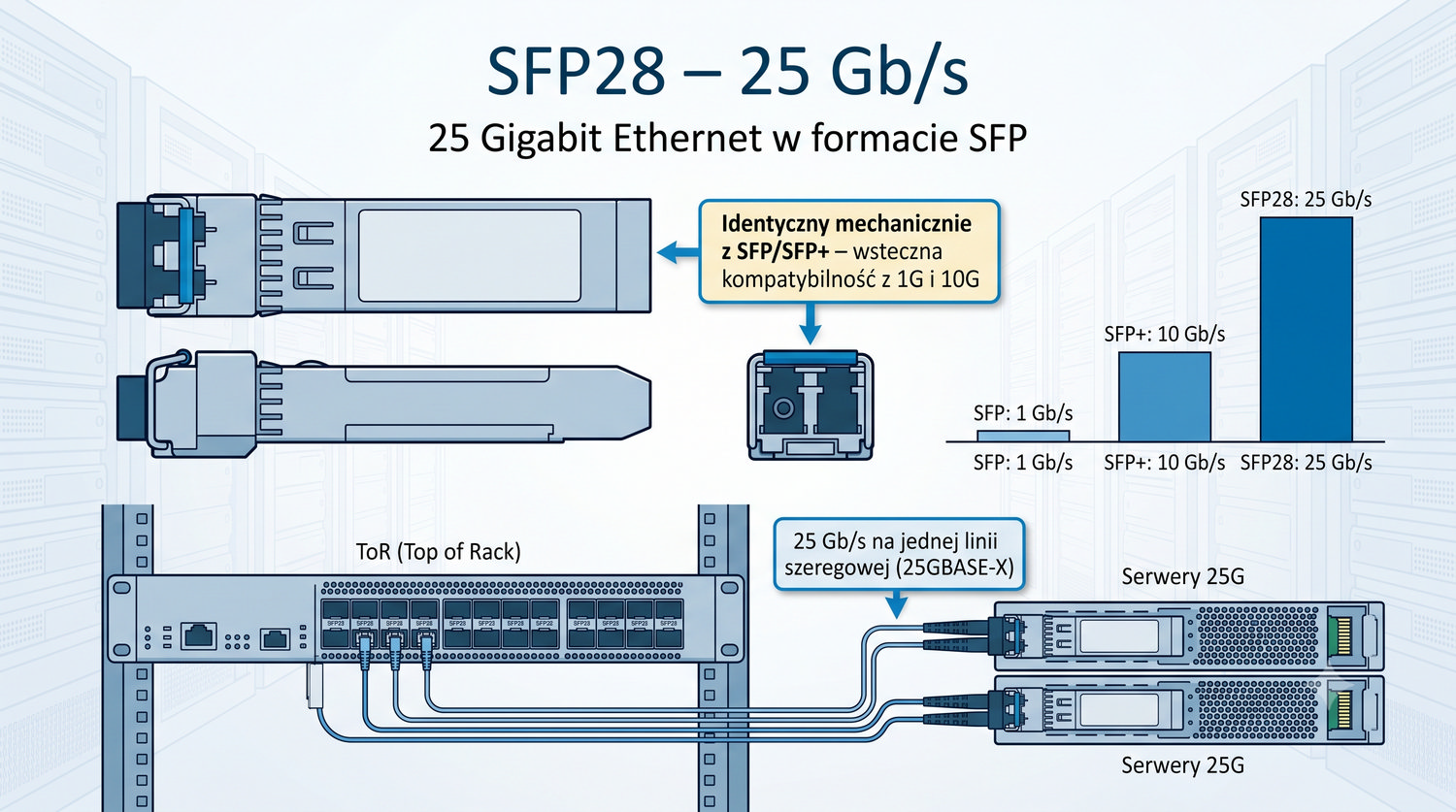

SFP28 to odpowiedź branży na rosnące zapotrzebowanie na wyższe prędkości w centrach danych. Przy zachowaniu tych samych wymiarów co SFP i SFP+, SFP28 oferuje 25 Gb/s na pojedynczej linii. Jest to możliwe dzięki zastosowaniu lepszych układów serdes (serializer/deserializer) i bardziej zaawansowanego kodowania.

W praktyce SFP28 jest często używany w połączeniu z serwerami wyposażonymi w karty sieciowe 25 Gb/s oraz przełącznikami ToR (Top of Rack). Przejście z 10G na 25G oferuje 2,5-krotny wzrost przepustowości bez konieczności wymiany okablowania światłowodowego (przy zachowaniu tego samego zasięgu). SFP28 jest także wstecznie kompatybilny z SFP+ (10G) i SFP (1G), co ułatwia migrację.

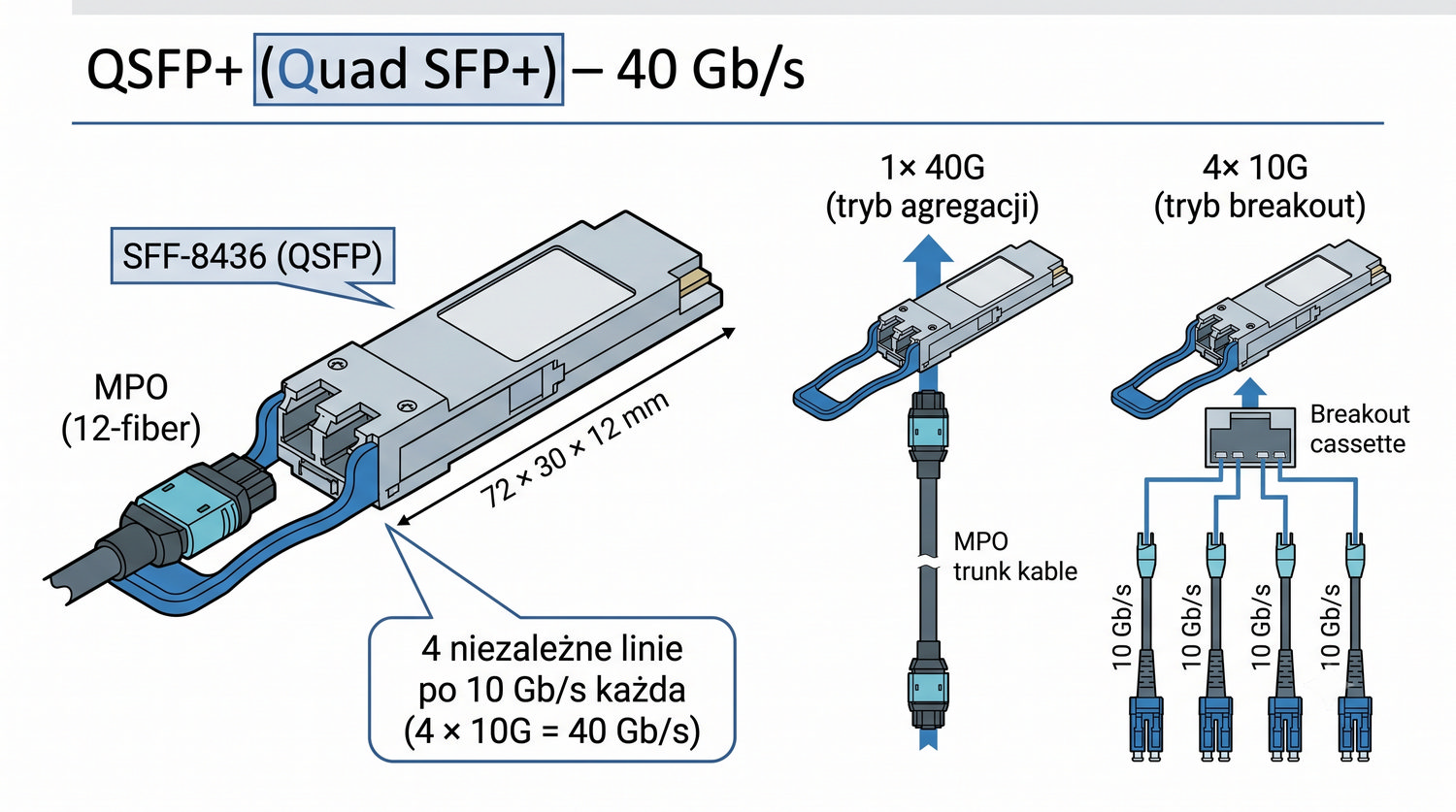

QSFP+ (Quad SFP+) to rozwinięcie standardu SFP+ w czterokrotnie szerszej obudowie. Zamiast jednej linii 10G, QSFP+ oferuje cztery linie po 10G każda, co łącznie daje 40 Gb/s. Każda z czterech linii jest niezależna i może być używana jako osobne łącze 10G (tryb breakout) lub połączona w jeden kanał 40G.

Fizycznie QSFP+ jest większy od SFP – jego obudowa ma około 72 mm długości, 30 mm szerokości i 12 mm wysokości. Złącza światłowodowe to najczęściej MPO (12-włóknowe) dla transmisji równoległej (4 nadawcze + 4 odbiorcze + 4 rezerwowe) lub adapter 4x LC (breakout) dla konwersji na 4 osobne łącza 10G. W przypadku kabli DAC (Direct Attach Cable) stosuje się zintegrowany kabel z wtykiem QSFP+ na obu końcach.

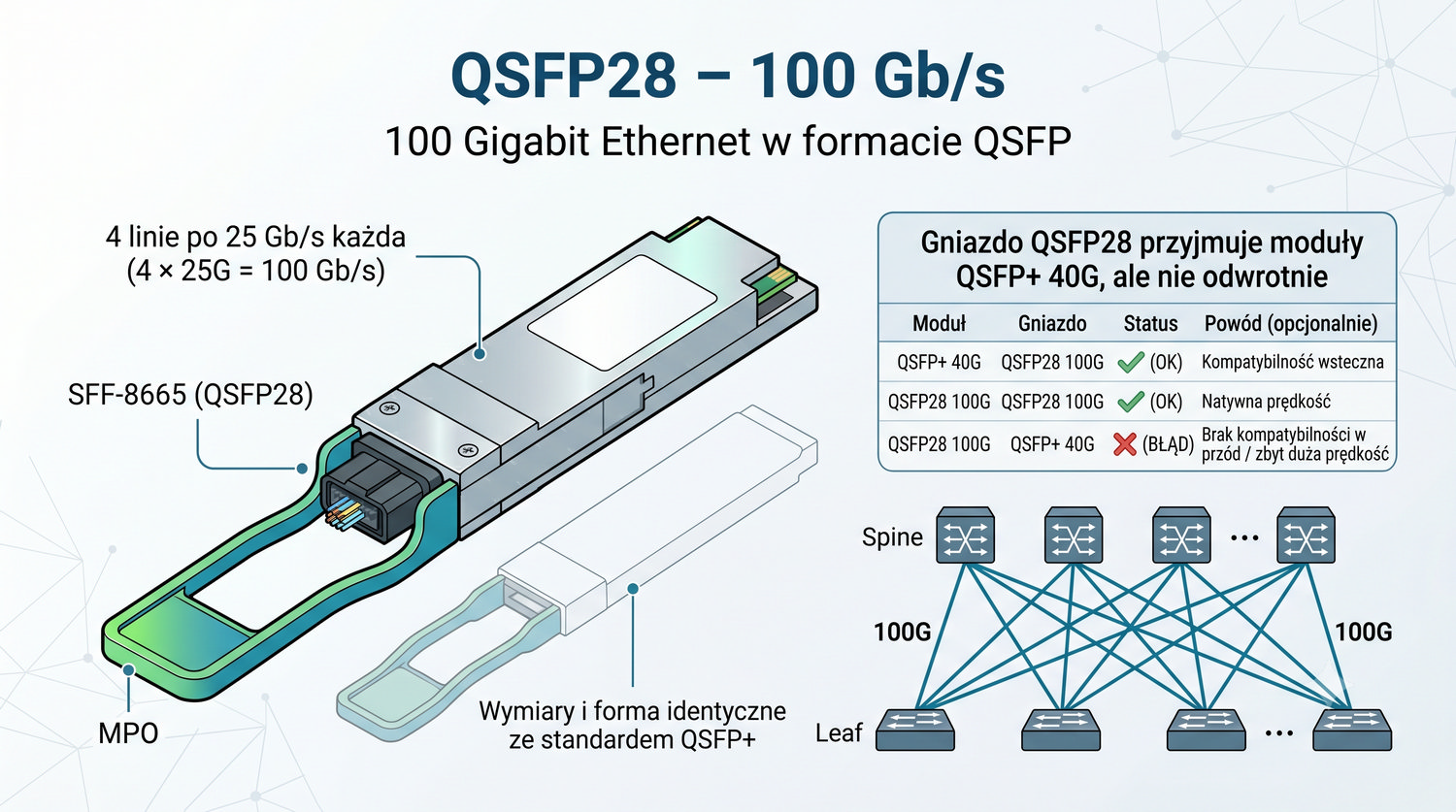

QSFP28 to standard dla sieci 100 Gigabit Ethernet, wykorzystujący cztery linie po 25 Gb/s. Jest to naturalna ewolucja QSFP+ (40G / 4×10G), która wykorzystuje te same mechanizmy i rozmiary, ale z szybszymi układami elektronicznymi. Dzięki zachowaniu tej samej obudowy, gniazdo QSFP28 może przyjąć moduł QSFP+ 40G, który będzie działał z niższą prędkością.

QSFP28 jest powszechnie stosowany w szkieletach sieci centrów danych i w łączach między przełącznikami rdzeniowymi (core) a agregującymi (aggregation). Typowe zastosowania obejmują łącza uplink z przełączników ToR do przełączników leaf/spine, a także połączenia między przełącznikami w topologii spine-and-leaf. W przypadku transmisji światłowodowej QSFP28 wykorzystuje modulację PAM-4 na dłuższych dystansach (zasięg do 2 km na SMF).

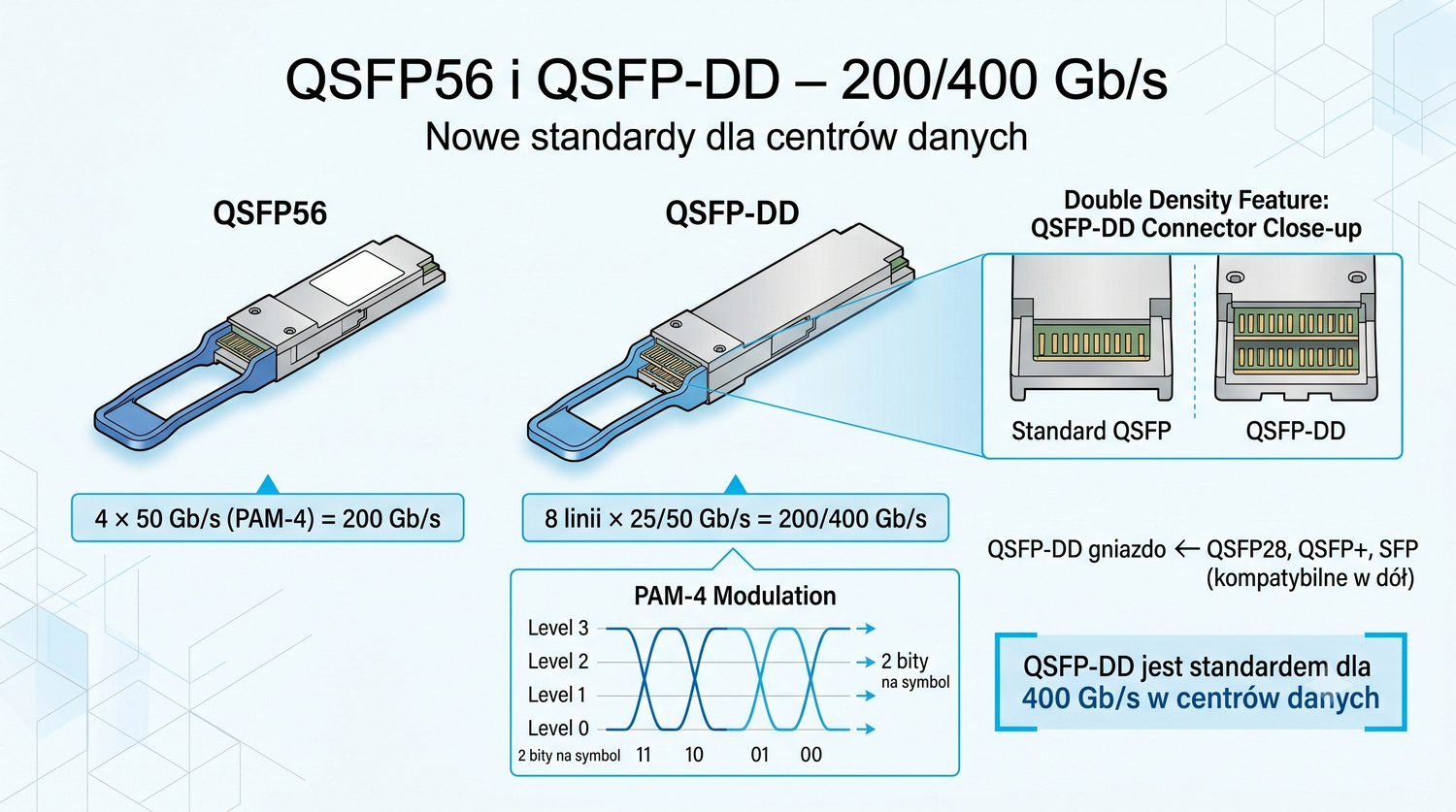

QSFP56 to standard wykorzystujący modulację PAM-4 (4-poziomową modulację amplitudy impulsu) do osiągnięcia 50 Gb/s na jednej linii. W konfiguracji 4-liniowej daje to 200 Gb/s. PAM-4 pozwala na przesłanie dwóch bitów na symbol (4 poziomy sygnału), co podwaja przepustowość bez zwiększania częstotliwości.

QSFP-DD (Double Density) to nowszy standard, który zwiększa liczbę linii z 4 do 8, zachowując podobny rozmiar obudowy. W zależności od prędkości linii (25G lub 50G z PAM-4), QSFP-DD oferuje 200 Gb/s (8 × 25G) lub 400 Gb/s (8 × 50G). Gniazdo QSFP-DD jest wstecznie kompatybilne z QSFP28 i QSFP+, co umożliwia łatwą migrację z 40G/100G do 200G/400G w miarę wzrostu wymagań. QSFP-DD ma dodatkowy rząd pinów (stąd "Double Density"), co wymaga gniazda z większą liczbą styków.

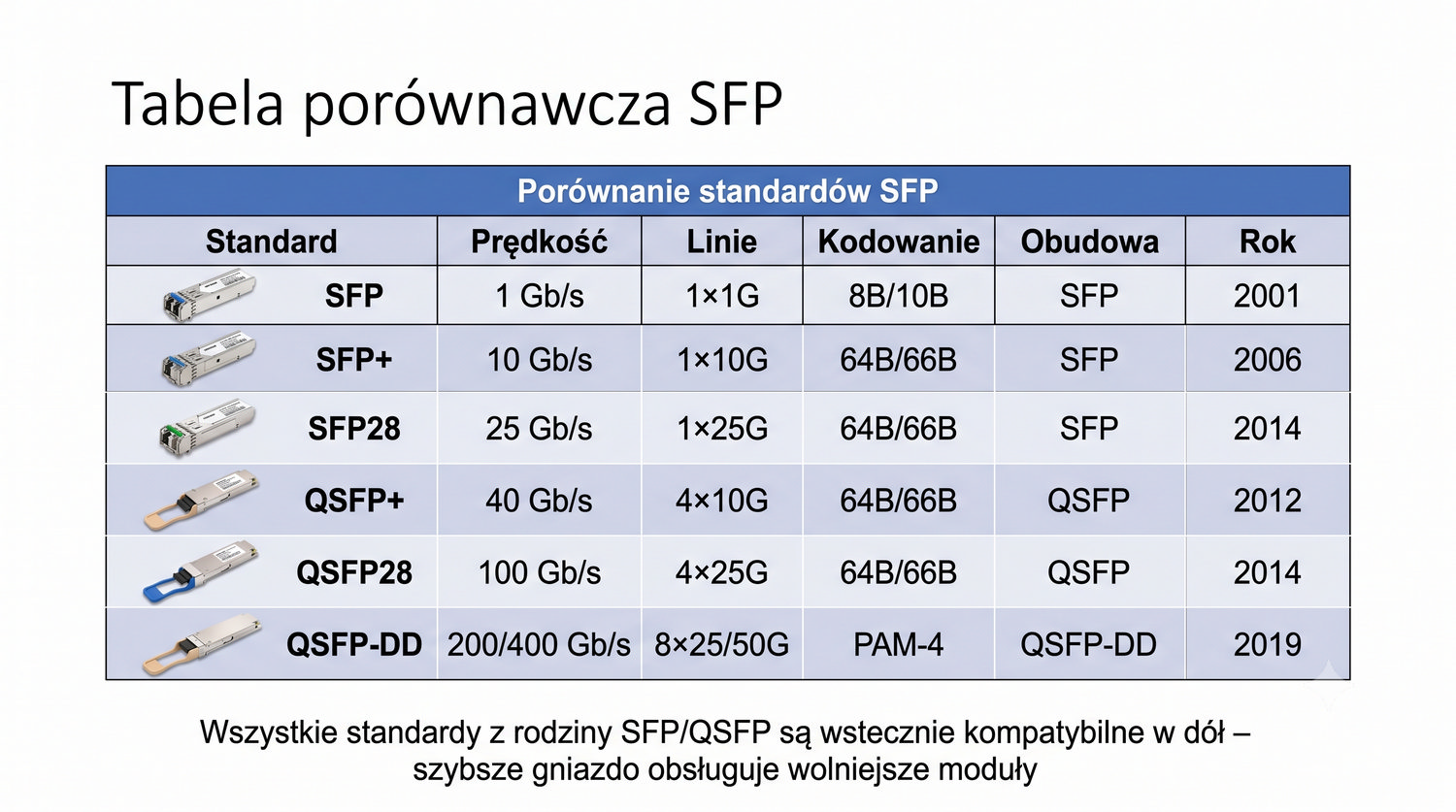

Tabela porównawcza przedstawia ewolucję standardów SFP na przestrzeni lat. Każdy kolejny standard oferuje wyższe prędkości, zachowując (lub zwiększając) fizyczne rozmiary. Kluczowym osiągnięciem jest zachowanie wstecznej kompatybilności – nowsze urządzenia z portami SFP+ mogą współpracować z modułami SFP 1G, co umożliwia stopniową migrację.

Kodowanie 8B/10B stosowane w SFP dodaje 25% narzutu (stąd 1,25 Gb/s na linii dla 1 Gb/s danych). Kodowanie 64B/66B w SFP+ i SFP28 jest bardziej efektywne (~3% narzutu). PAM-4 w QSFP-DD pozwala na przesłanie 2 bitów na symbol, co podwaja przepustowość bez zwiększania częstotliwości. Wszystkie standardy korzystają z interfejsu I²C do komunikacji z EEPROM i DDMI.

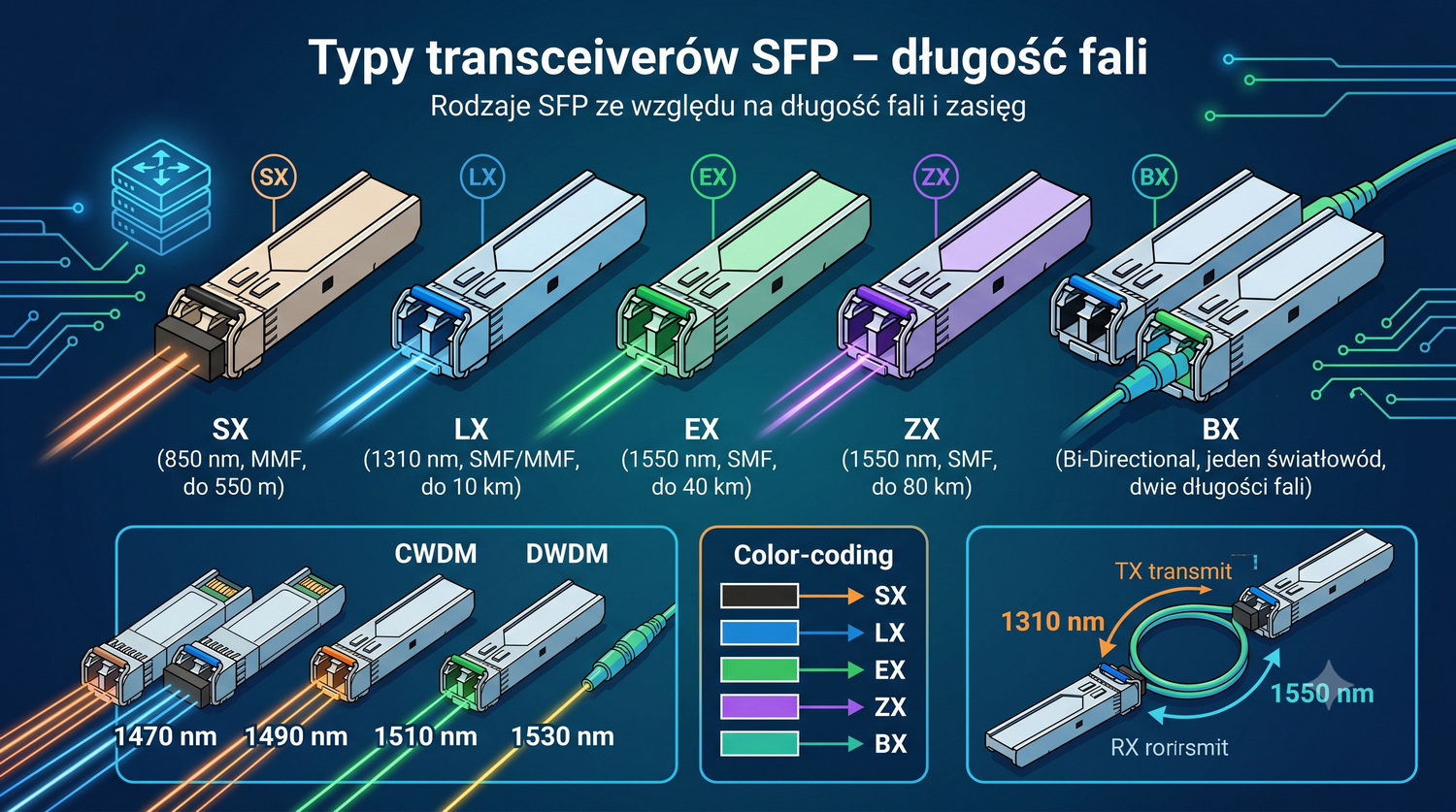

Transceivery SFP różnią się długością fali świetlnej, co determinuje typ światłowodu (MMF vs SMF) i maksymalny zasięg. SFP SX (850 nm) używa tanich źródeł VCSEL (Vertical Cavity Surface Emitting Laser) i jest przeznaczony do światłowodów wielomodowych (MMF) na krótkie dystanse do 550 m. SFP LX (1310 nm) może pracować zarówno z MMF (z zastosowaniem kabla krosowego SMF na odcinku łączeniowym), jak i SMF na dystansie do 10 km.

Warianty LH (Long Haul), EX (Extended Reach) i ZX (Zero reach – nazwa historyczna) pracują na fali 1550 nm i są przeznaczone do światłowodów jednomodowych (SMF) na dystanse odpowiednio 40, 80 i 120 km. BX (Bi-Directional) to specjalny typ SFP, który wykorzystuje jeden światłowód do transmisji w obu kierunkach – nadajnik i odbiornik pracują na różnych długościach fal (np. TX 1310 nm, RX 1550 nm). CWDM i DWDM umożliwiają multipleksację wielu kanałów na jednym włóknie, co znacząco zwiększa przepustowość istniejącej infrastruktury światłowodowej.

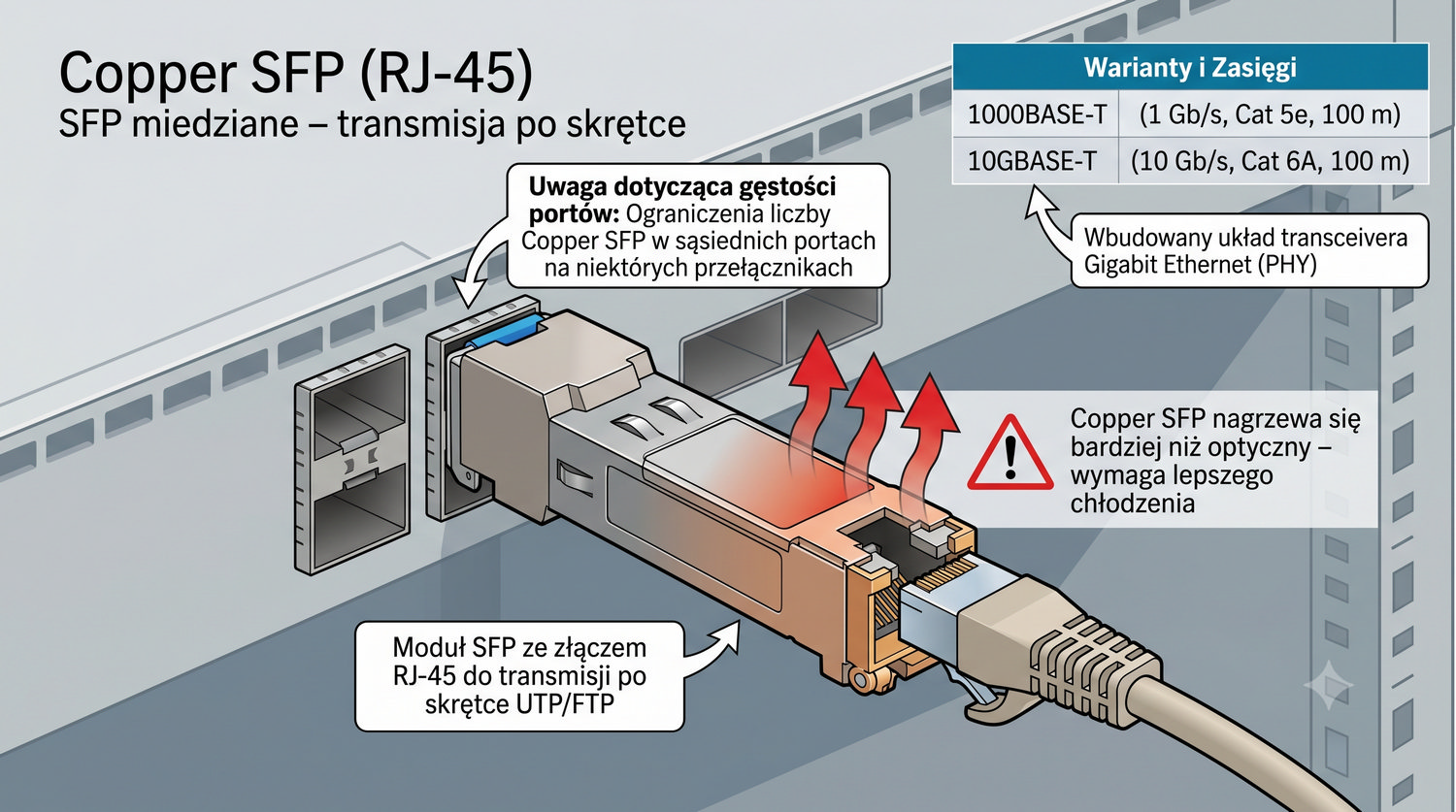

Copper SFP (zwany także SFP miedzianym) to moduł SFP wyposażony w złącze RJ-45, umożliwiający podłączenie standardowej skrętki do portu SFP przełącznika. Wewnątrz modułu znajduje się pełny układ PHY (Physical Layer) Gigabit Ethernet, który realizuje kodowanie, autonegocjację i komunikację z szyną danych przełącznika.

Głównym wyzwaniem w Copper SFP jest zarządzanie ciepłem. Układ PHY generuje znacznie więcej ciepła niż prosty laser w SFP optycznym. Dlatego też producenci przełączników często ograniczają liczbę Copper SFP, które mogą być zainstalowane w sąsiednich portach (np. maksymalnie 4 Copper SFP na 24-portowym przełączniku). W praktyce Copper SFP stosuje się, gdy potrzebna jest elastyczność – np. gdy przełącznik ma tylko porty SFP, a potrzebujemy tymczasowo podłączyć urządzenie ze skrętką.

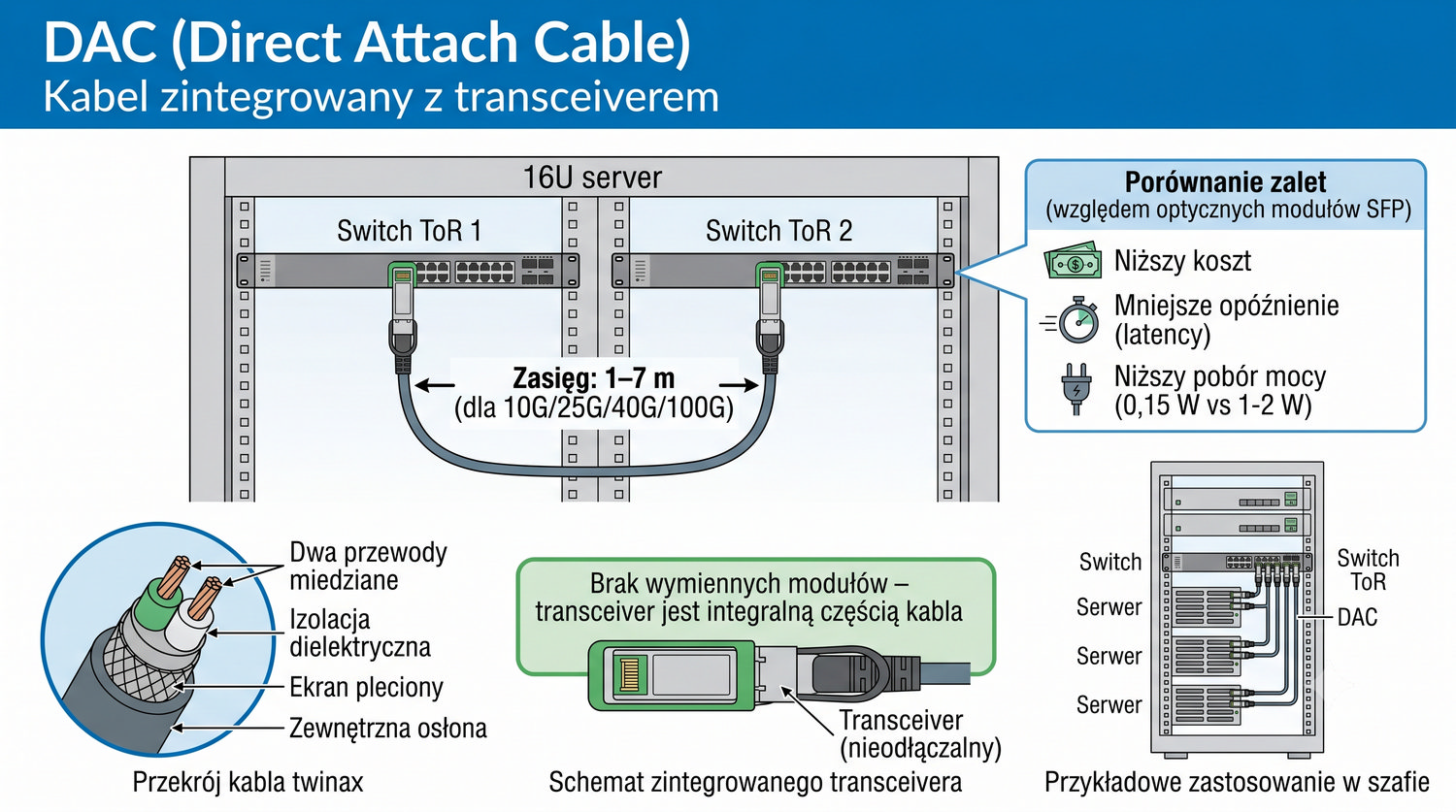

Kable DAC (Direct Attach Cable) to popularne rozwiązanie w centrach danych do łączenia urządzeń na krótkich dystansach (do 7 m). Składają się z pary skręconych przewodów miedzianych (twinax) zakończonych fabrycznie wtykami SFP, SFP+ lub QSFP. Ponieważ transceiver jest integralną częścią kabla, nie ma problemów z kompatybilnością mechaniczną ani elektryczną – wszystko jest zestrojone fabrycznie.

DAC oferuje kilka istotnych zalet w porównaniu z tradycyjnymi modułami SFP i światłowodami. Po pierwsze, jest tańszy – nie wymaga zakupu dwóch osobnych modułów i patchcordu. Po drugie, ma mniejsze opóźnienie (latency), ponieważ nie wymaga konwersji elektro-optycznej. Po trzecie, pobiera mniej energii (zwykle ok. 0,15 W w porównaniu z 1–2 W dla SFP+ optycznego). Wadą jest ograniczony zasięg (maks. 7 m dla 25G/40G/100G) i brak możliwości zmiany typu złącza.

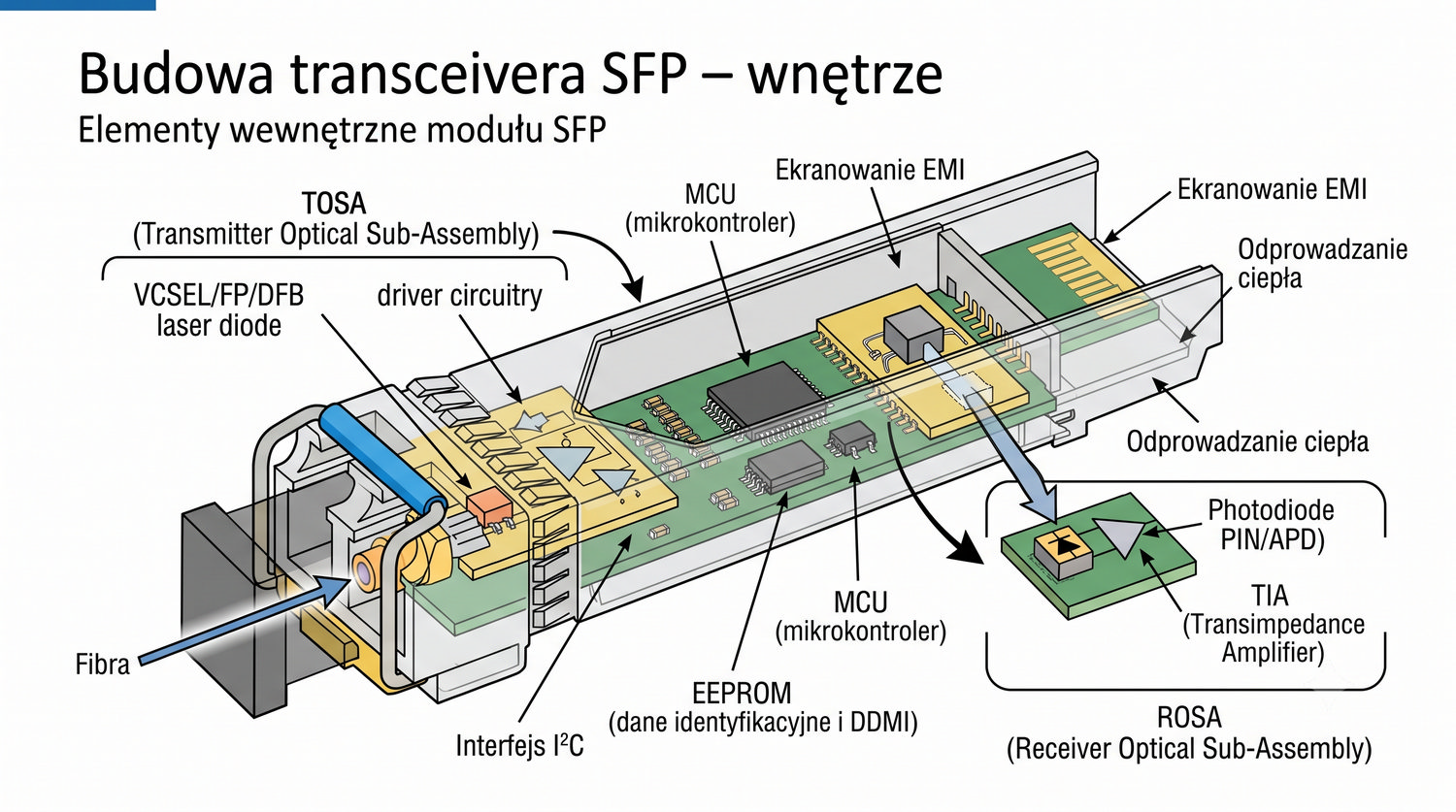

Wewnętrzna budowa transceivera SFP jest precyzyjnie zorganizowana w trzech głównych blokach. TOSA (Transmitter Optical Sub-Assembly) zawiera źródło światła – laser VCSEL (dla SX 850 nm), FP (Fabry-Perot) dla LX 1310 nm lub DFB (Distributed Feedback) dla dalszych zasięgów. Laser jest sterowany przez układ bias drivera, który precyzyjnie reguluje prąd polaryzacji i modulacji.

ROSA (Receiver Optical Sub-Assembly) zawiera fotodiodę PIN (lub APD – Avalanche Photodiode dla większych czułości) oraz wzmacniacz TIA (Transimpedance Amplifier), który konwertuje prąd fotodiody na napięcie. Płytka PCB zawiera mikrokontroler zarządzający komunikacją I²C z urządzeniem gospodarza oraz pamięć EEPROM, w której zapisane są dane identyfikacyjne (producent, typ, zasięg, długość fali) oraz dane kalibracyjne dla DDMI.

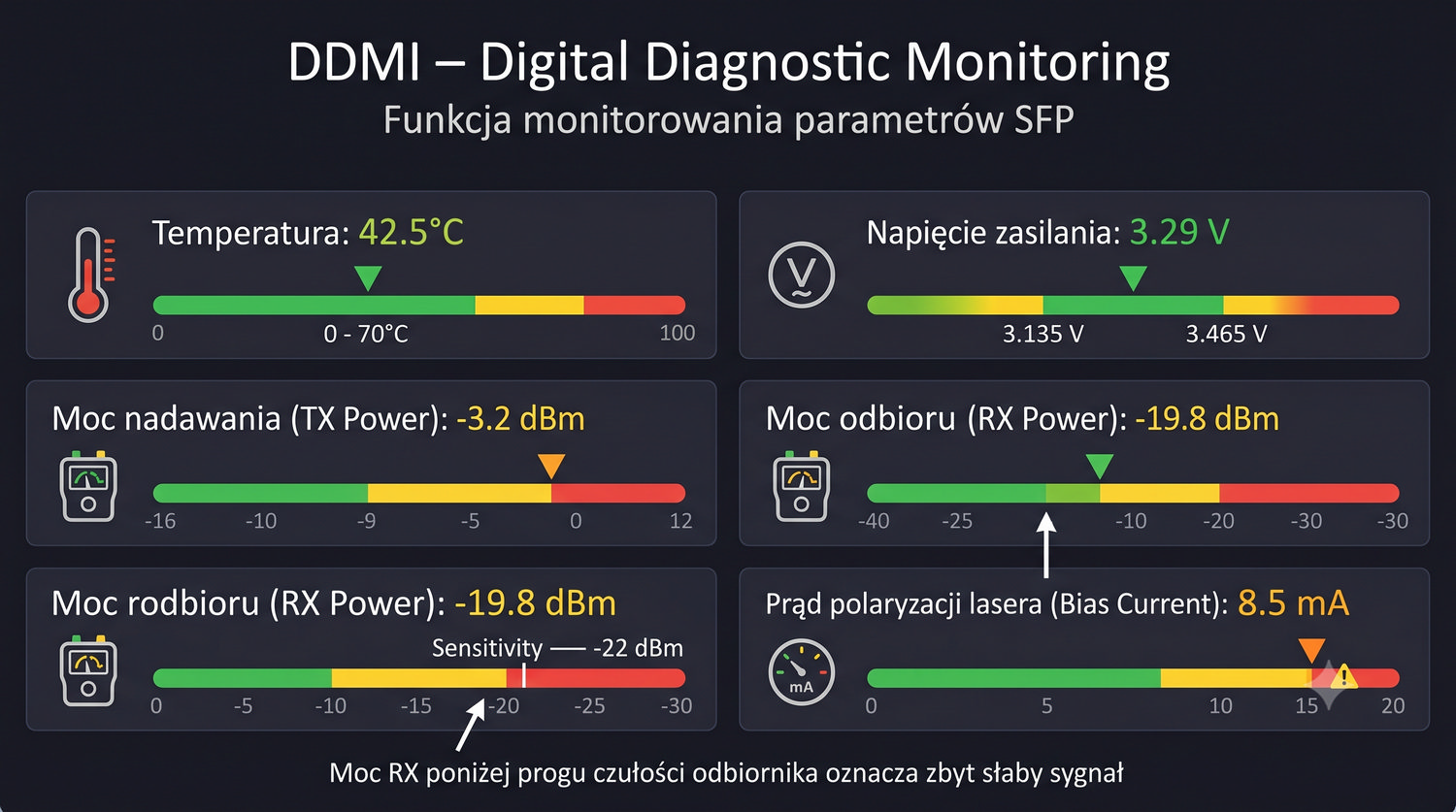

DDMI (Digital Diagnostic Monitoring) to funkcja zdefiniowana w standardzie SFF-8472, która umożliwia zdalny odczyt parametrów pracy transceivera SFP przez interfejs I²C. Dzięki DDMI administrator sieci może monitorować stan łącza optycznego bez konieczności fizycznego dostępu do urządzenia i bez użycia zewnętrznych mierników mocy optycznej.

Dostępne parametry to: temperatura wewnętrzna modułu (w °C), napięcie zasilania (Vcc w V), prąd polaryzacji lasera (Bias Current w mA), moc nadawania (TX Power w dBm) i moc odbioru (RX Power w dBm). Dodatkowo DDMI raportuje progi alarmowe i ostrzegawcze (warning/threshold) dla każdego parametru. Próg alarmowy dla RX Power jest różny dla różnych typów SFP – dla SFP 1G typowo wynosi ok. -22 do -25 dBm, dla SFP+ 10G ok. -15 do -18 dBm. Przekroczenie progu oznacza, że sygnał jest zbyt słaby i łącze może być niestabilne.

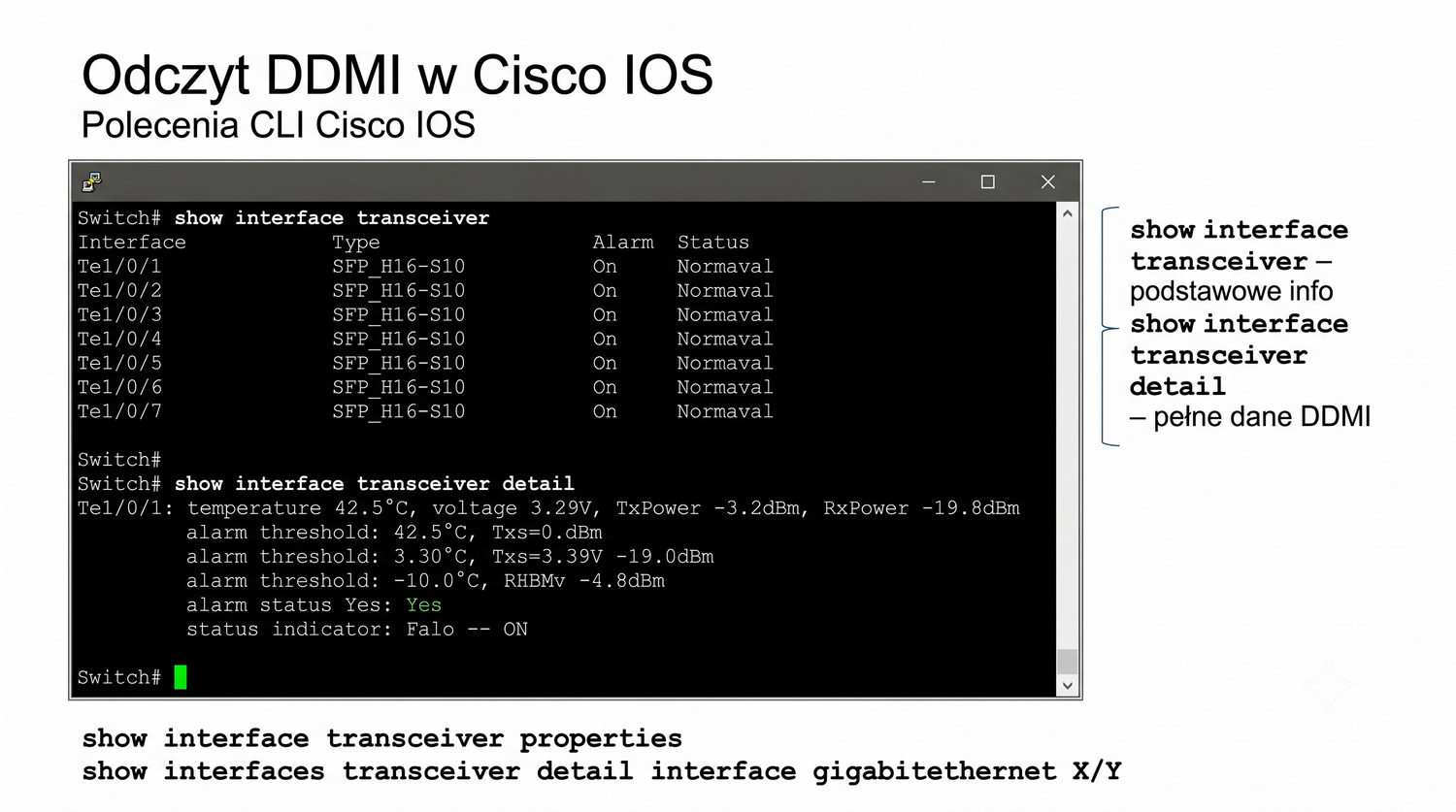

W systemie Cisco IOS odczyt DDMI jest realizowany przez polecenia z rodziny show interface transceiver. Polecenie show interface transceiver wyświetla podstawowe informacje o typie SFP, długości fali i zasięgu. Polecenie show interface transceiver detail wyświetla pełne dane DDMI dla wszystkich zainstalowanych modułów.

Można również odczytać dane DDMI dla konkretnego interfejsu, używając show interface transceiver module number. Dodatkowo, polecenie show interfaces transceiver properties wyświetla progi alarmowe i ostrzegawcze dla poszczególnych parametrów. W przypadku starszych przełączników Cisco (np. Catalyst 3750) należy użyć polecenia show interfaces transceiver detail interface gigabitethernet X/Y. Interpretacja wyników: temperatura powyżej 70°C może wskazywać na problemy z chłodzeniem, spadek napięcia poniżej 3,1 V może oznaczać uszkodzenie modułu, a moc RX poniżej progu alarmowego – zbyt słaby sygnał optyczny.

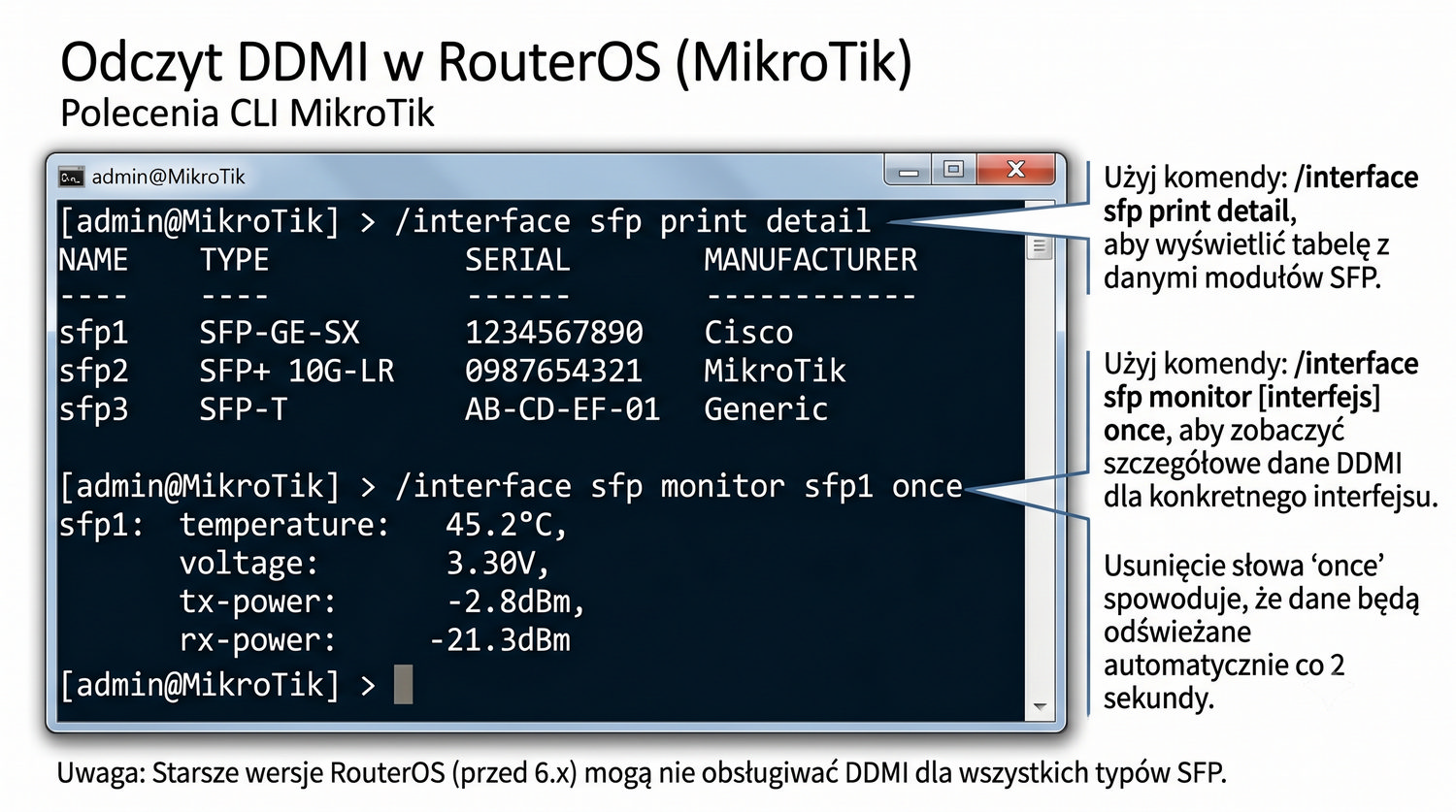

W systemie RouterOS firmy MikroTik odczyt DDMI jest realizowany przez polecenia z grupy /interface sfp. Polecenie /interface sfp print detail wyświetla szczegółowe informacje o wszystkich zainstalowanych modułach SFP, w tym dane identyfikacyjne i parametry DDMI.

Polecenie /interface sfp monitor sfp1 uruchamia ciągłe monitorowanie parametrów DDMI (odświeżanie co 2 sekundy). Dodanie słowa kluczowego once powoduje wykonanie pojedynczego odczytu. W RouterOS można również skonfigurować skrypty monitorujące, które automatycznie wysyłają alert przy przekroczeniu progów alarmowych. Ważne: starsze wersje RouterOS (przed 6.x) nie obsługują DDMI dla wszystkich typów SFP – przed zakupem należy sprawdzić kompatybilność na stronie MikroTik Wiki.

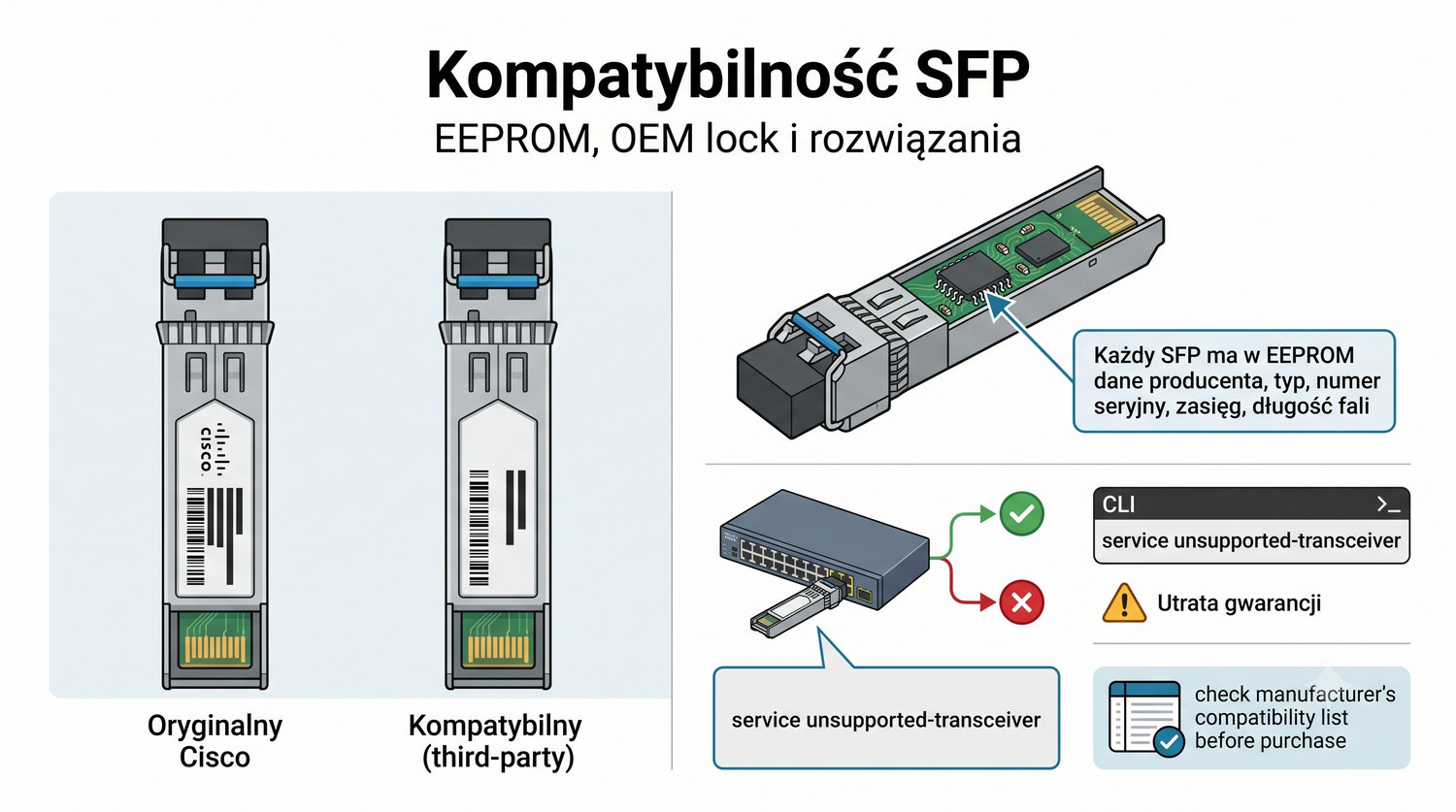

Kompatybilność modułów SFP z urządzeniami różnych producentów jest jednym z najczęstszych problemów w praktyce. Każdy moduł SFP zawiera w pamięci EEPROM dane identyfikacyjne zgodne ze standardem SFF-8472. Niektórzy producenci przełączników (Cisco, HP Aruba, Juniper) stosują blokadę OEM (OEM lock) – ich przełączniki sprawdzają kod producenta w EEPROM i odrzucają moduły innych firm.

Rozwiązaniem są moduły kompatybilne (tzw. third-party SFP), które mają przeprogramowany EEPROM z kodem producenta danego przełącznika. Producenci modułów kompatybilnych (np. FS.com, 10Gtek, ProLabs) oferują SFP z odpowiednim kodowaniem dla różnych platform. W niektórych przełącznikach Cisco można ominąć blokadę poleceniem service unsupported-transceiver (ale może to skutkować utratą gwarancji). W przypadku MikroTika problem jest mniejszy – RouterOS akceptuje większość modułów SFP, choć niektóre mogą być oznaczone jako "not supported" w logach.

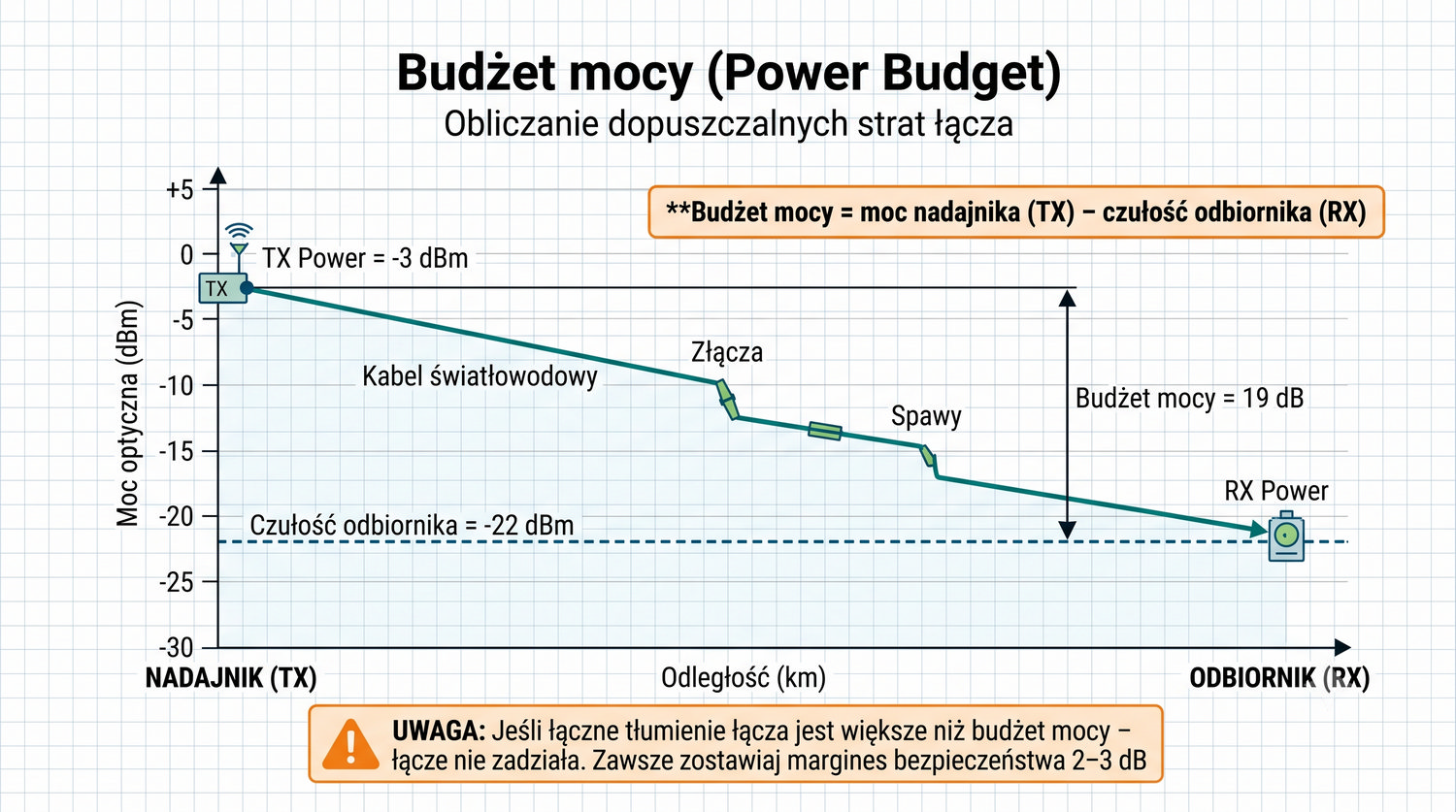

Budżet mocy (Power Budget) to podstawowe pojęcie przy projektowaniu łączy światłowodowych. Określa on maksymalną dopuszczalną stratę mocy sygnału na łączu między nadajnikiem a odbiornikiem. Oblicza się go jako różnicę między typową mocą nadajnika (TX Power) a czułością odbiornika (Receiver Sensitivity) – obie wartości są podawane w dBm.

Łączne tłumienie łącza to suma strat na każdym elemencie toru optycznego: tłumienie kabla (ok. 0,4 dB/km dla SMF 1310 nm, 0,25 dB/km dla 1550 nm), straty na złączach (ok. 0,5–1 dB na parę), straty na spawach (ok. 0,1–0,3 dB na spaw) oraz ewentualne straty na tłumikach (attenuatorach). Jeśli suma tych strat przekracza budżet mocy, moc odebrana będzie poniżej czułości odbiornika i łącze nie zadziała. Zawsze należy zostawić margines bezpieczeństwa 2–3 dB na starzenie się lasera i zabrudzenie złączy.

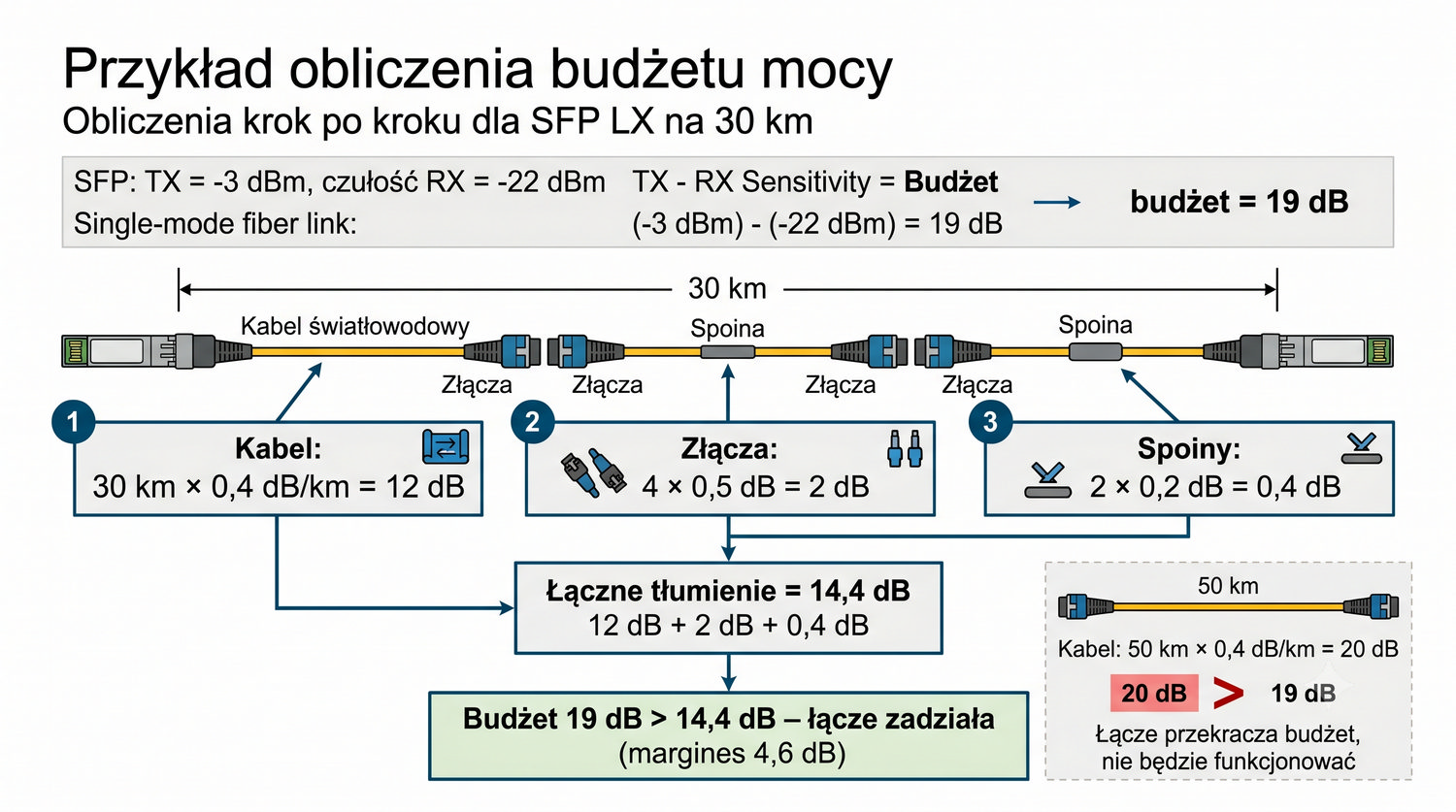

Przykład obliczeniowy ilustruje praktyczne zastosowanie budżetu mocy. Dla SFP LX 1310 nm o typowej mocy nadajnika -3 dBm i czułości odbiornika -22 dBm, budżet mocy wynosi 19 dB. Przy łączu o długości 30 km światłowodu jednomodowego (SMF) należy uwzględnić: tłumienie kabla (0,4 dB/km × 30 km = 12 dB), straty na złączach (średnio 0,5 dB na parę; przy 4 parach złączy = 2 dB) oraz straty na spawach (0,2 dB na spaw; przy 2 spawach = 0,4 dB).

Łączne tłumienie 14,4 dB jest mniejsze niż budżet 19 dB, więc łącze zadziała z marginesem 4,6 dB. Dla 50 km tłumienie kabla wynosi 20 dB, co samo w sobie przekracza budżet (nawet bez uwzględnienia złączy i spawów). W takim przypadku należy zastosować SFP EX (40 km, budżet ~24 dB) lub ZX (80 km, budżet ~28 dB). W praktyce zaleca się stosowanie marginesu co najmniej 2–3 dB na nieprzewidziane straty (starzenie lasera, zabrudzenia złączy, dodatkowe spawy).

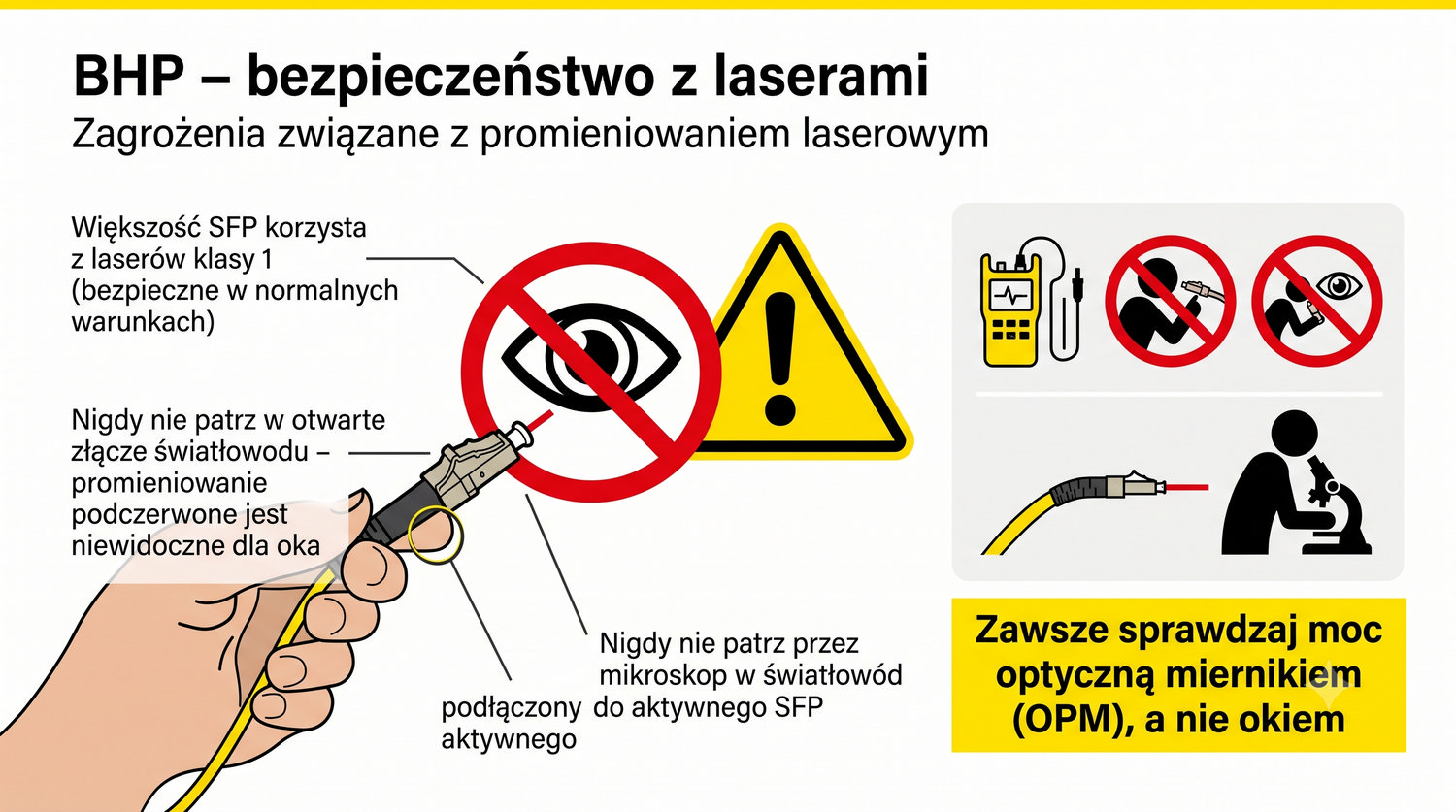

Bezpieczeństwo podczas pracy z transceiverami optycznymi jest niezwykle ważne. Większość modułów SFP stosowanych w sieciach LAN wykorzystuje lasery klasy 1 (Class 1 Laser Product), które są bezpieczne w normalnych warunkach pracy – promieniowanie jest zamknięte w obudowie i wydostaje się tylko przez złącze światłowodowe. Jednak podłączony światłowód wyprowadza wiązkę na zewnątrz.

Lasery stosowane w SFP pracują w zakresie podczerwieni (850 nm, 1310 nm, 1550 nm) – ich promieniowanie jest niewidoczne dla ludzkiego oka. Brak odruchu mrugania (reakcji na widoczne światło) sprawia, że ryzyko uszkodzenia wzroku jest szczególnie podstępne. Nigdy nie patrz w otwarte złącze światłowodu podłączonego do aktywnego SFP. Jeszcze bardziej niebezpieczne jest patrzenie przez mikroskop lub lupę – skupiona wiązka może trwale uszkodzić siatkówkę. Zawsze używaj miernika mocy optycznej (OPM) do sprawdzenia, czy łącze jest aktywne.

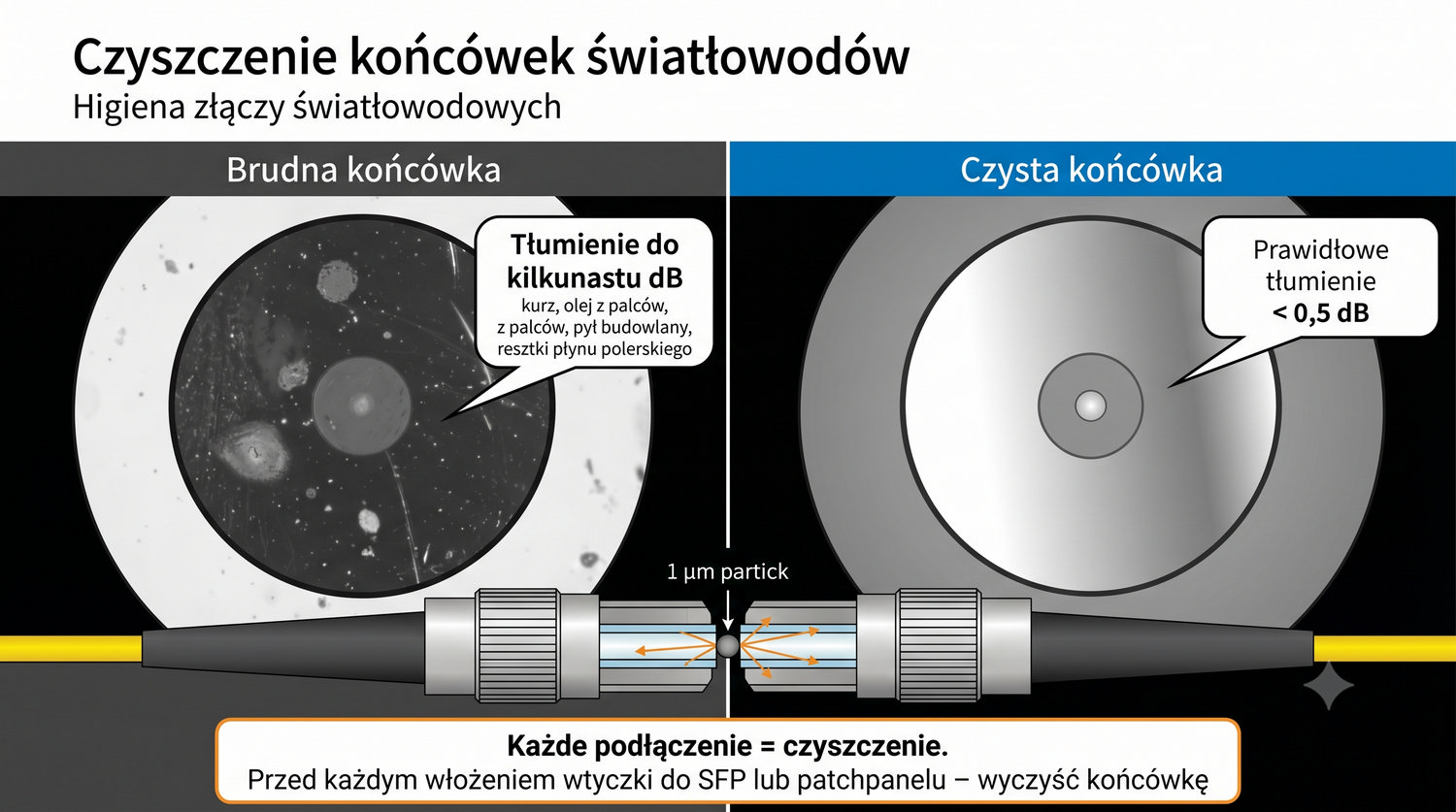

Czyszczenie końcówek światłowodów jest najważniejszym czynnikiem wpływającym na niezawodność łączy optycznych. Nawet mikroskopijna ilość brudu na powierzchni złącza może spowodować tłumienie rzędu kilku decybeli, co w przypadku łącza o napiętym budżecie mocy może uniemożliwić transmisję. Zanieczyszczenia mogą także spowodować trwałe uszkodzenie końcówki (tzw. hot spot – przegrzanie lokalne pod wpływem lasera).

Zasada jest prosta: każde rozłączenie i ponowne podłączenie światłowodu wymaga czyszczenia. Nawet jeśli wtyczka była zabezpieczona zaślepką – kurz może osadzić się na powierzchni. Do czyszczenia używa się specjalnych narzędzi: kasety czyszczącej (clicker), pióra czyszczącego (pen cleaner) lub chusteczek bezpyłowych z alkoholem izopropylowym. Po czyszczeniu zawsze sprawdź końcówkę wzrokowo (lub mikroskopem światłowodowym).

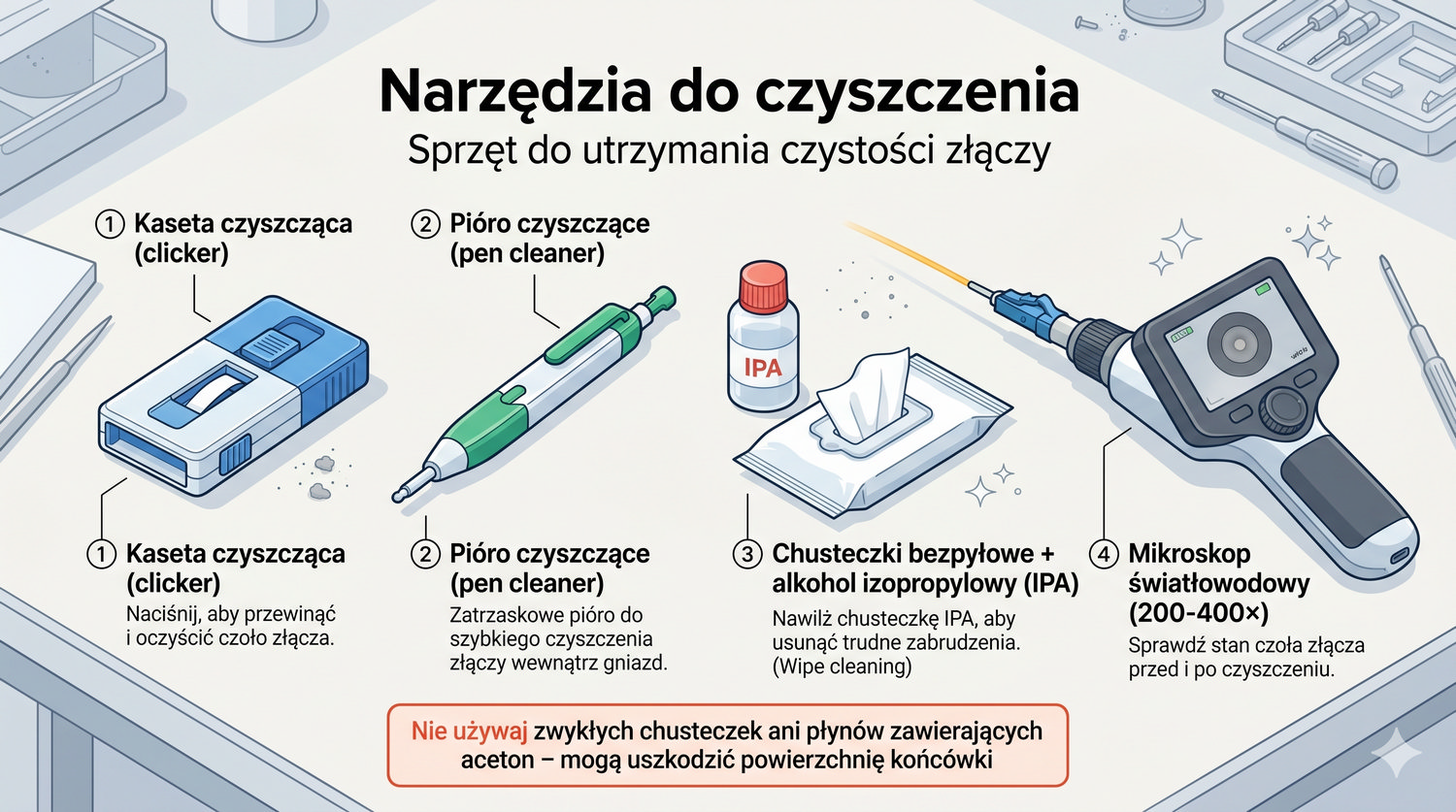

Profesjonalne czyszczenie złączy światłowodowych wymaga odpowiednich narzędzi. Kaseta czyszcząca (tzw. clicker) to najwygodniejsze narzędzie – sucha taśma czyszcząca przesuwa się przy każdym kliknięciu, zapewniając czystą powierzchnię do wyczyszczenia końcówki. Jest przeznaczona do wielu zastosowań (zwykle 500–1000 czyszczeń na kasetę).

Pióro czyszczące (pen cleaner) to przenośne narzędzie idealne do pracy w terenie – wkład z taśmą czyszczącą wystarcza na kilkaset czyszczeń. Do czyszczenia złączy w panelach (adapterach) najlepsze są specjalne patyczki z mikrofibry i alkohol izopropylowy (IPA, 99%+). Mikroskop światłowodowy (powiększenie 200–400×) pozwala na inspekcję końcówki przed podłączeniem – to jedyny sposób, aby upewnić się, że końcówka jest idealnie czysta. Profesjonalne procedury wymagają inspekcji i czyszczenia przed każdym podłączeniem (tzw. inspect-before-connect).

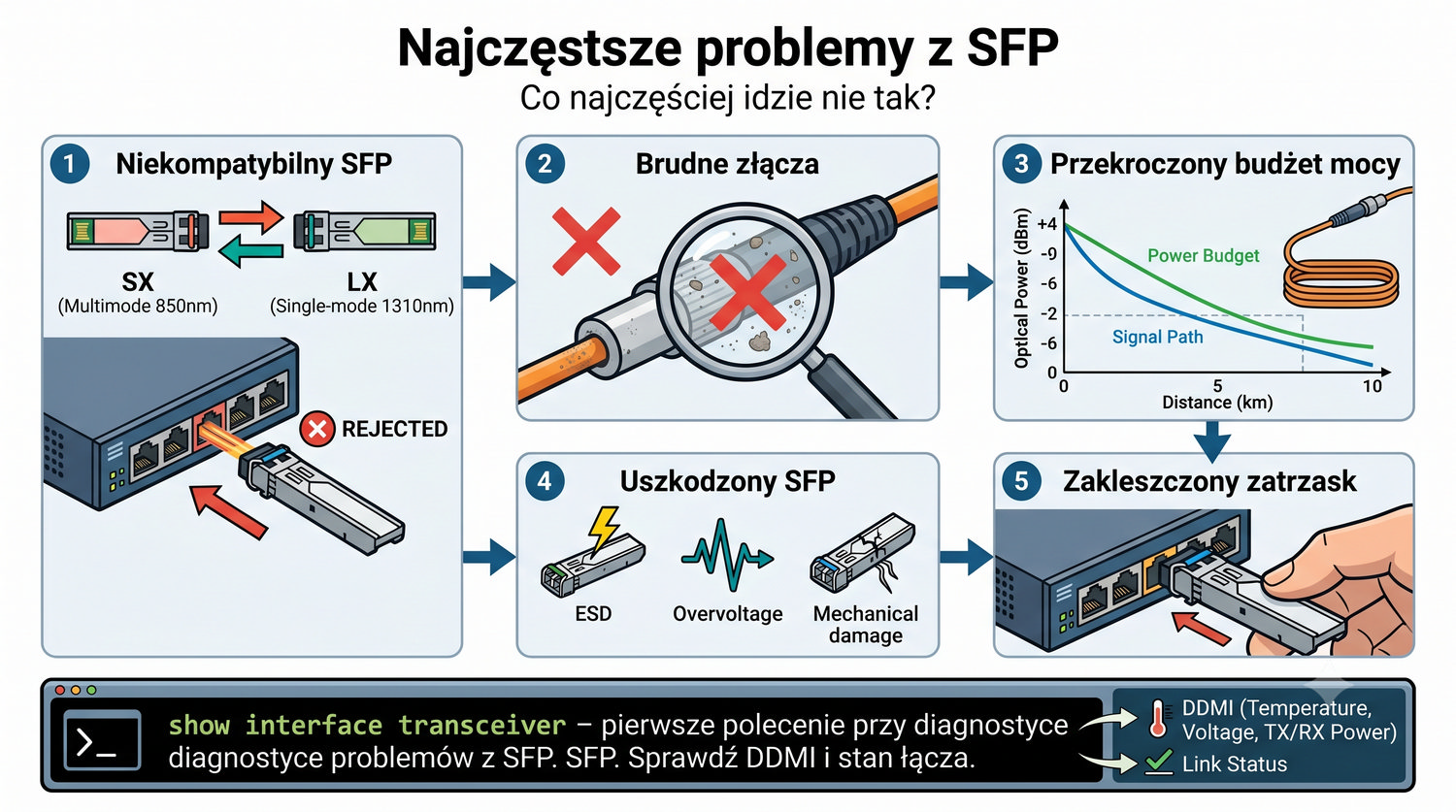

Problemy z transceiverami SFP są częstym źródłem awarii w sieciach LAN. Najczęściej spotykanym problemem jest niekompatybilność – zarówno pod względem typu medium (wkładka SX do SMF, LX do MMF bez odpowiedniej konwersji), jak i producenta (zablokowane OEM). Drugim pod względem częstotliwości są zabrudzone końcówki światłowodów – nawet mikroskopijny kurz może spowodować tłumienie uniemożliwiające transmisję.

Przekroczenie budżetu mocy występuje, gdy rzeczywiste tłumienie łącza przewyższa możliwości transceivera. Uszkodzenia mechaniczne (wygięte piny, pęknięta obudowa) są zwykle efektem nieostrożnego obchodzenia się z modułami. Problemy z wyjęciem SFP (zakleszczony zatrzask) często wynikają z niewłaściwej techniki – nigdy nie ciągnij za sam moduł, zawsze używaj dźwigni zatrzasku. W diagnostyce kluczowe jest pierwsze polecenie: show interface transceiver, które pozwala szybko ocenić, czy przełącznik widzi moduł i jakie są jego parametry DDMI.

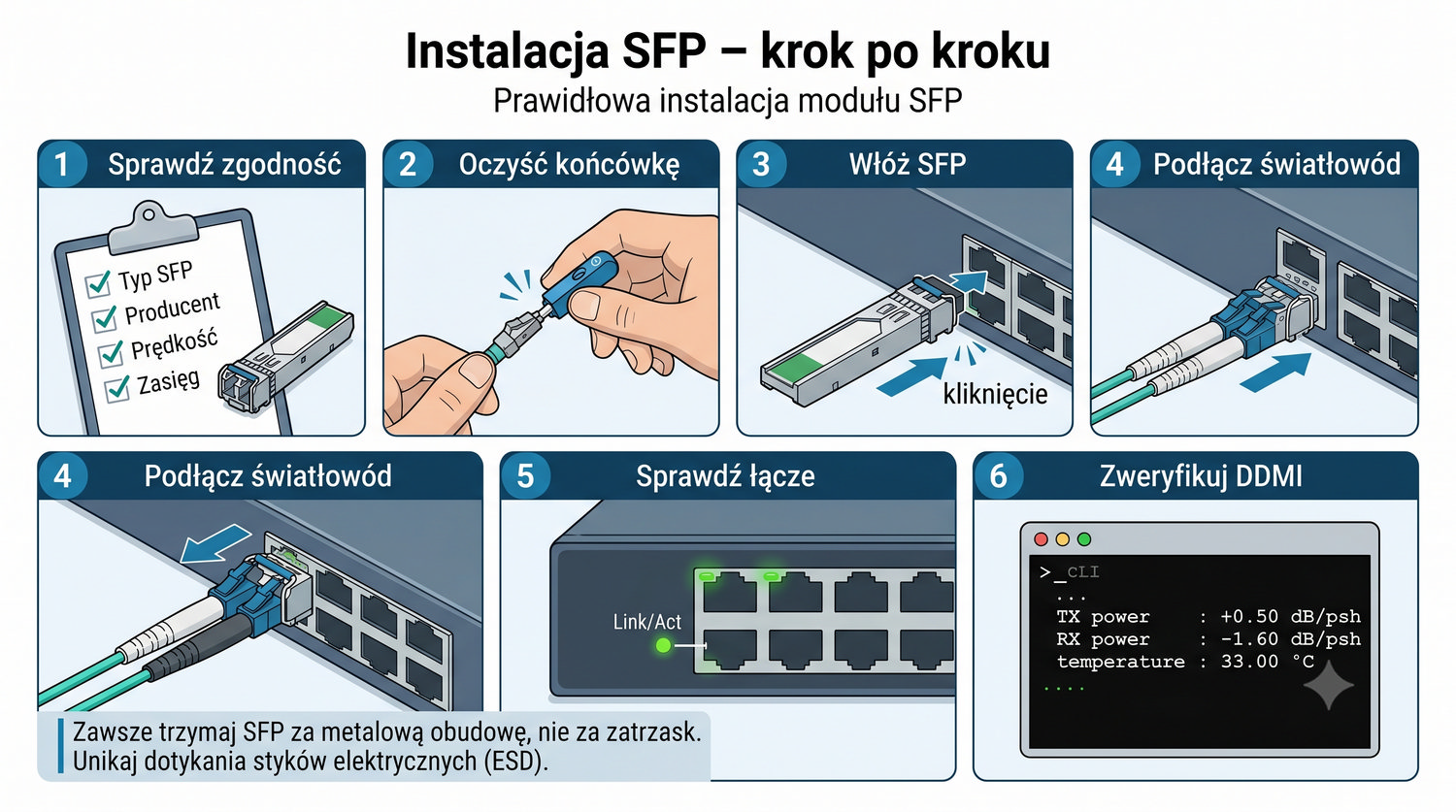

Instalacja modułu SFP jest prosta, ale wymaga przestrzegania kilku zasad. Przede wszystkim należy sprawdzić kompatybilność modułu z urządzeniem (producent, typ, prędkość, zasięg) oraz typ podłączanego światłowodu (MMF czy SMF). Przed włożeniem SFP do portu należy upewnić się, że zatrzask jest w pozycji otwartej (dźwigienka w górze).

Moduł SFP wkłada się do portu delikatnym, ale stanowczym ruchem, aż do usłyszenia kliknięcia – oznacza to, że zatrzask zablokował moduł w gnieździe. Po zainstalowaniu SFP podłączamy światłowód – wtyczkę LC wsuwamy do gniazda SFP aż do zatrzaśnięcia. Następnie sprawdzamy, czy na przełączniku zapaliła się dioda Link/Act. Ostatnim krokiem jest weryfikacja parametrów DDMI poprzez CLI – należy sprawdzić, czy moc TX i RX mieszczą się w normie, a temperatura nie jest zbyt wysoka. W przypadku Copper SFP podłączamy skrętkę RJ-45, a w przypadku DAC – drugi koniec kabla do sąsiedniego urządzenia.

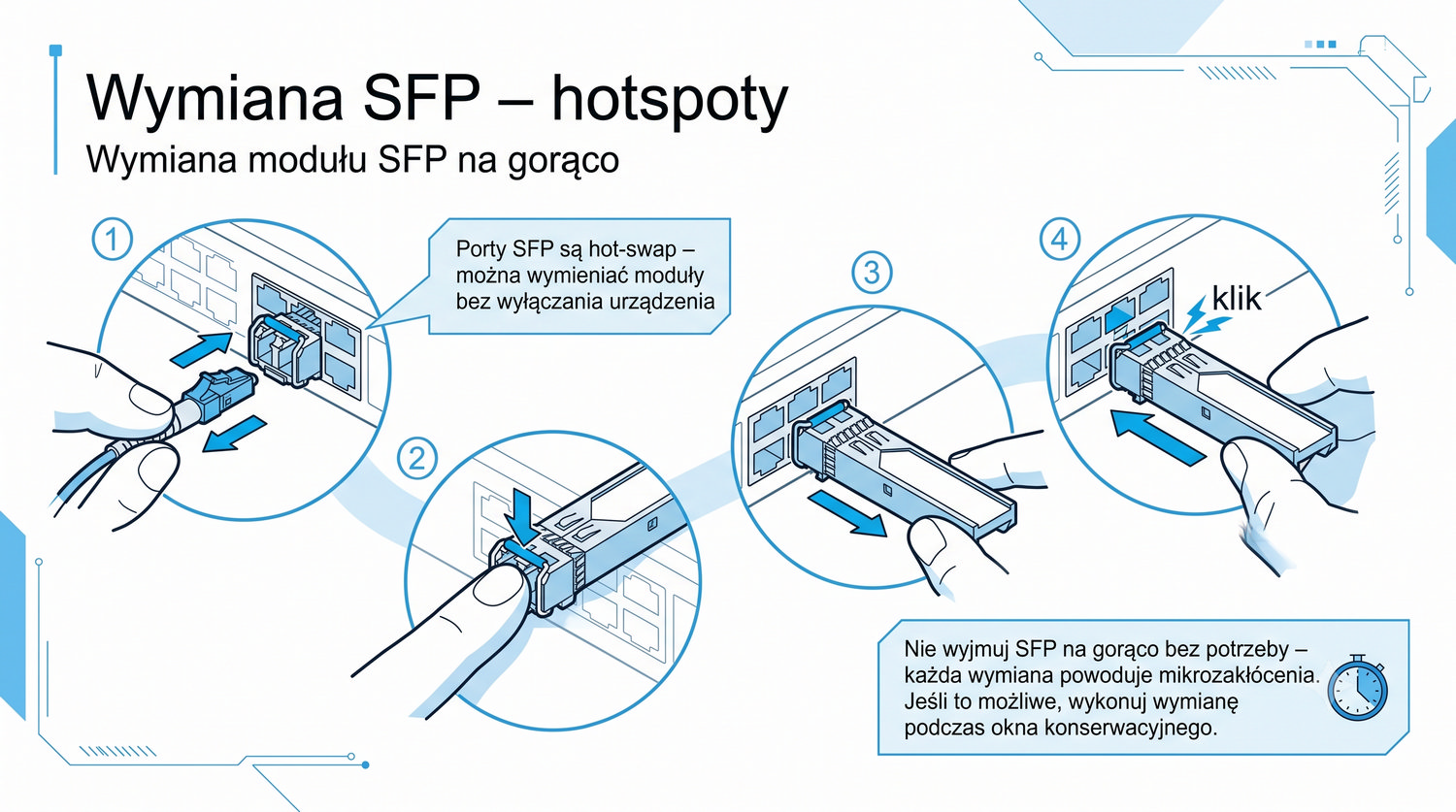

Porty SFP są zaprojektowane jako hot-swap (wymiana na gorąco), co oznacza, że moduł można wymieniać bez wyłączania zasilania przełącznika. Jest to jedna z kluczowych zalet standardu SFP – umożliwia szybką wymianę uszkodzonego modułu lub zmianę typu łącza bez przerywania pracy innych portów.

Procedura wymiany jest prosta: najpierw odłącz światłowód (lub kabel miedziany) od SFP, następnie odblokuj zatrzask (przesuń dźwigienkę do pozycji otwartej lub w dół – w zależności od modelu) i wyjmij SFP. Włóż nowy SFP, zatrzaśnij go, podłącz światłowód i sprawdź działanie. Należy jednak pamiętać, że każda wymiana SFP na gorąco powoduje krótkotrwałe zakłócenia w działaniu przełącznika (przełączenie linii zasilania, negocjacja I²C). W środowiskach produkcyjnych zaleca się wykonywanie wymiany podczas okna konserwacyjnego, jeśli to możliwe. Po wymianie zawsze warto sprawdzić parametry DDMI i upewnić się, że łącze jest stabilne.

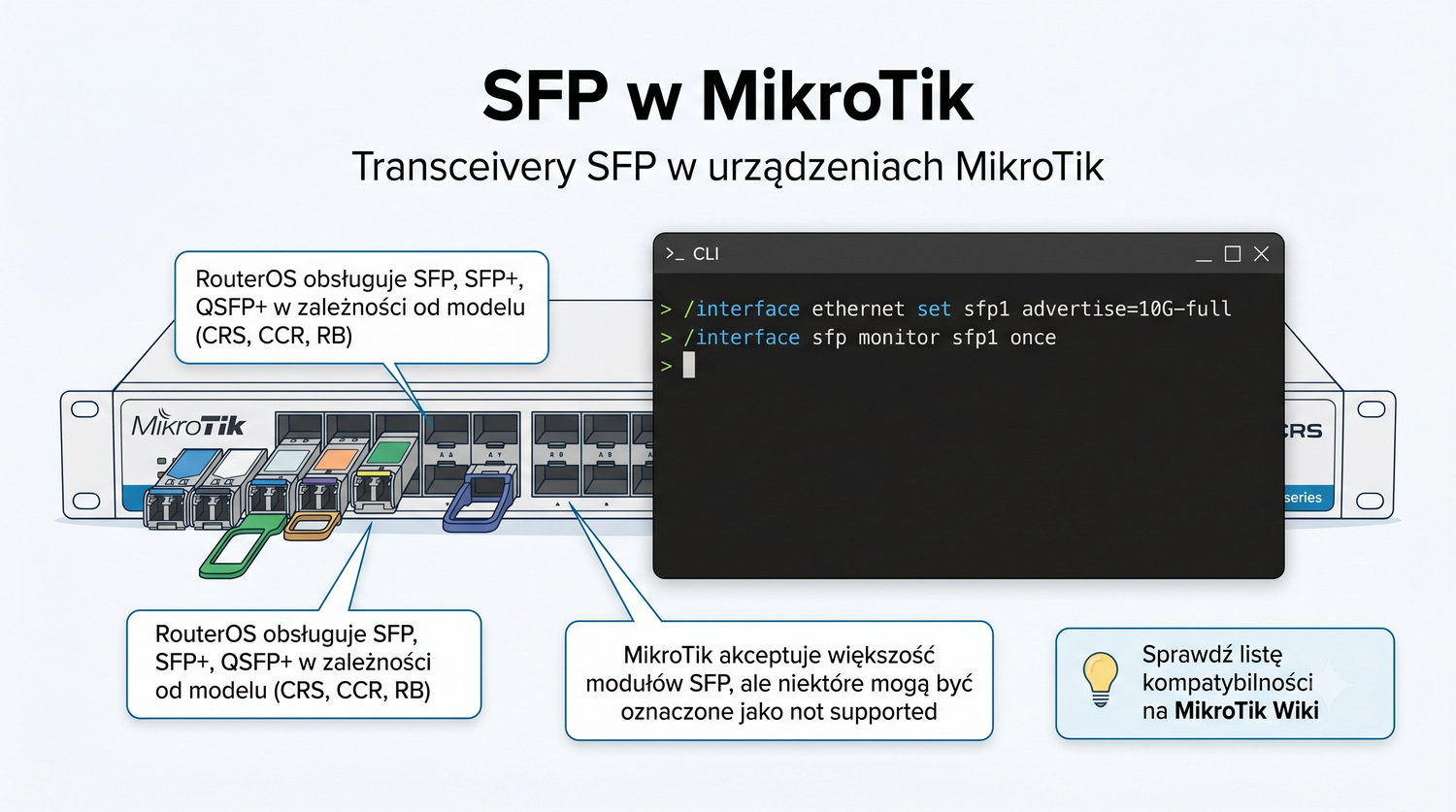

Urządzenia MikroTik z interfejsami SFP są popularne zarówno w sieciach operatorskich, jak i korporacyjnych. RouterOS oferuje pełną obsługę modułów SFP, SFP+ i QSFP+ (w zależności od modelu przełącznika). Konfiguracja interfejsu SFP jest podobna do konfiguracji standardowego interfejsu ethernetowego – można ustawić prędkość (advertise), duplex, MTU i inne parametry.

Kompatybilność modułów SFP z MikroTik jest generalnie dobra – RouterOS akceptuje większość modułów SFP innych producentów. Jednak niektóre moduły mogą być oznaczone w logach jako "not supported" lub "unsupported SFP". W praktyce często działają one mimo ostrzeżenia. MikroTik oferuje własne moduły SFP oznaczone logo MikroTik, które są w 100% kompatybilne. Polecenie /interface sfp monitor sfp1 once wyświetla parametry DDMI, a /interface sfp print detail pokazuje informacje identyfikacyjne modułu. W WinBox parametry SFP są dostępne w zakładce "SFP" dla danego interfejsu.

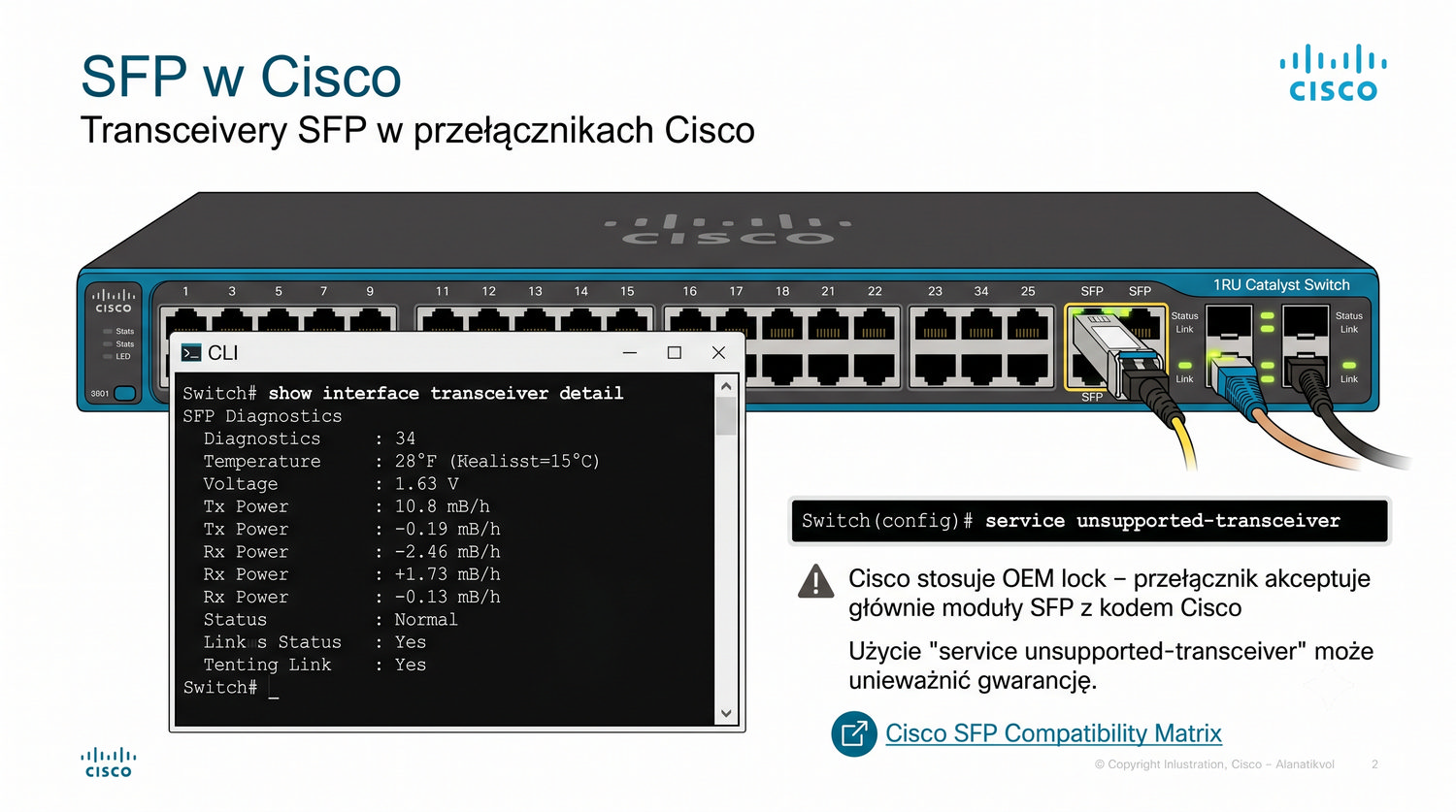

Cisco jest znane z restrykcyjnej polityki kompatybilności SFP. Przełączniki Cisco (Catalyst, Nexus, ISR) sprawdzają kod producenta w EEPROM modułu SFP i odrzucają moduły, które nie mają kodu Cisco. Jest to tzw. OEM lock (lub vendor lock-in), który ma na celu zapewnienie jakości i stabilności pracy, a także ochronę przed podróbkami.

W praktyce istnieje jednak kilka sposobów na użycie nieoryginalnych SFP w urządzeniach Cisco. Pierwszym z nich jest zakup modułów kompatybilnych (tzw. third-party SFP), które mają odpowiednio zaprogramowany EEPROM. Drugim jest użycie polecenia konfiguracyjnego service unsupported-transceiver, które wyłącza sprawdzanie kompatybilności – ale to może skutkować utratą gwarancji. Trzecim, najbardziej ryzykownym, jest przeprogramowanie EEPROM modułu (tzw. "kodowanie" SFP). Cisco okresowo aktualizuje listę dozwolonych modułów (Cisco SFP Compatibility Matrix), dlatego zaleca się korzystanie wyłącznie z modułów z oficjalnej listy kompatybilności.

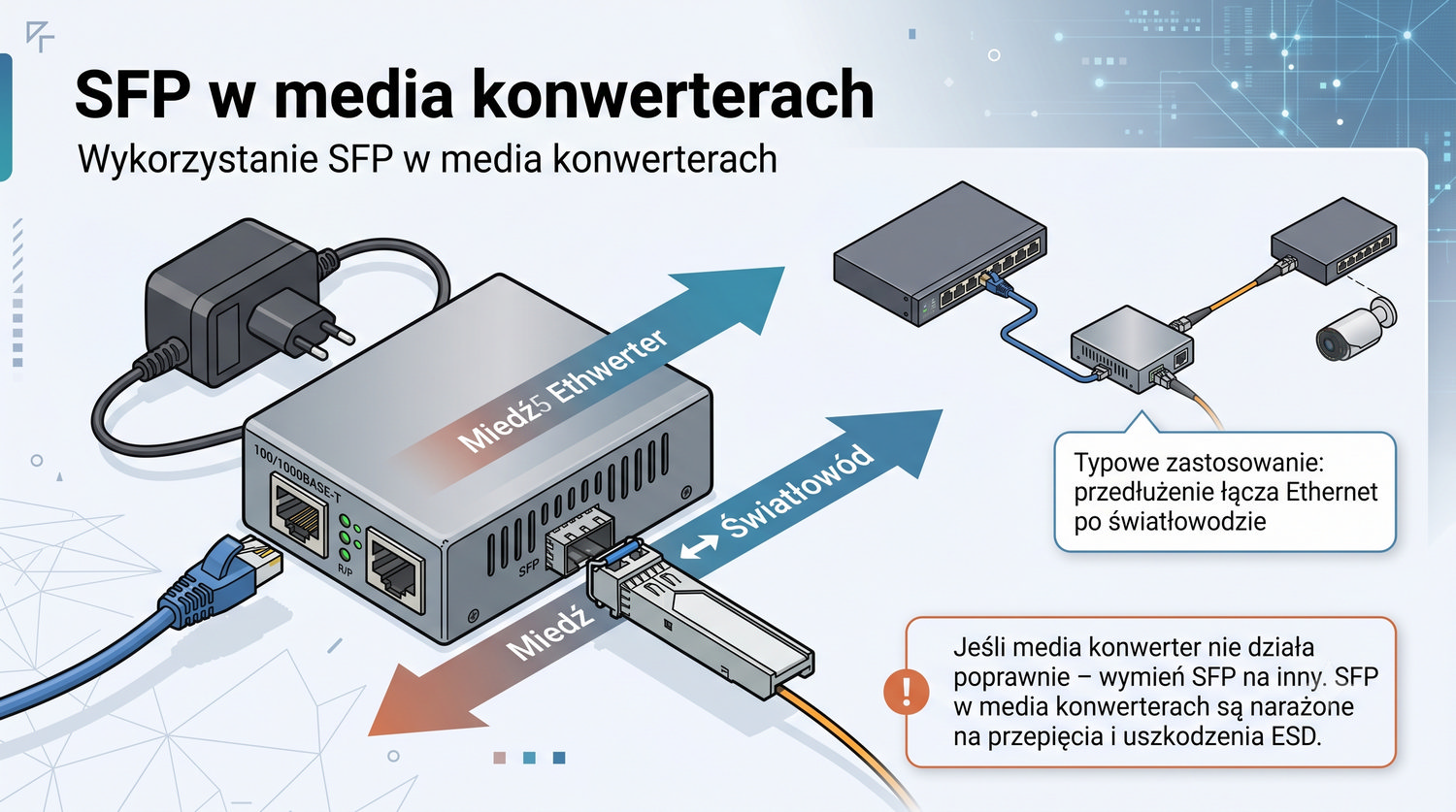

Media konwertery z portami SFP łączą elastyczność wymiennych modułów z funkcją konwersji medium. Typowy media konwerter ma port RJ-45 (100/1000BASE-T) po stronie miedzianej i gniazdo SFP po stronie światłowodowej. Po włożeniu odpowiedniego SFP (SX, LX, BX itp.) i podłączeniu światłowodu, media konwerter umożliwia transmisję Ethernet na dystansie do 120 km.

Media konwertery są szczególnie przydatne w sytuacjach, gdy trzeba podłączyć urządzenie z interfejsem RJ-45 do odległego przełącznika po światłowodzie – np. kamera IP w odległej lokalizacji, biuro w innym budynku, czy urządzenie w strefie zagrożonej wybuchem (światłowód nie iskrzy). W praktyce SFP w media konwerterach są narażone na uszkodzenia w większym stopniu niż w przełącznikach – głównie z powodu gorszego chłodzenia i większej ekspozycji na przepięcia (np. od błyskawic w łączach zewnętrznych). Dlatego przy problemach z media konwerterem pierwszym krokiem powinna być wymiana SFP na inny, sprawny moduł.

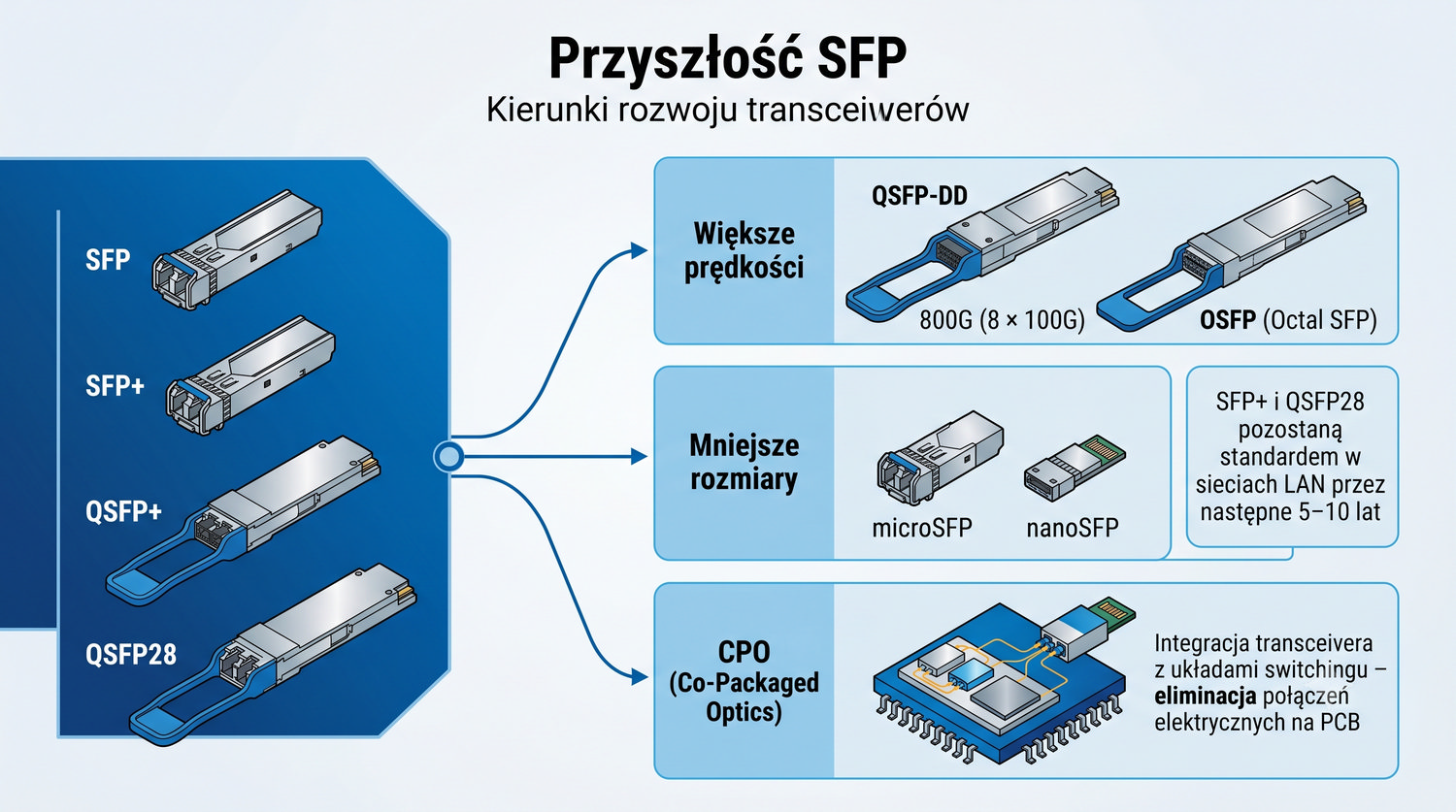

Przyszłość transceiverów SFP zmierza w kierunku wyższych prędkości, mniejszych rozmiarów i większej integracji. Standard QSFP-DD (Double Density) dla 400 Gb/s jest już dostępny komercyjnie, a prace nad wersją 800 Gb/s (8 linii × 100G) trwają. Alternatywny standard OSFP (Octal Small Form-factor Pluggable) oferuje 8 linii w nieco większej obudowie, z lepszym zarządzaniem cieplnym.

Równolegle rozwijane są technologie mikro- i nano-SFP, które mają umożliwić jeszcze większą gęstość portów w przełącznikach. Przełomową technologią może być CPO (Co-Packaged Optics), w której układy optyczne są integrowane bezpośrednio z układami scalonymi switchingu, eliminując długie ścieżki elektryczne między przełącznikiem a transceiverem. Mimo tych nowości, standardy SFP+ (10G) i QSFP28 (100G) pozostaną dominujące w sieciach LAN przez najbliższe lata, ze względu na dojrzałość technologii i niższe koszty.

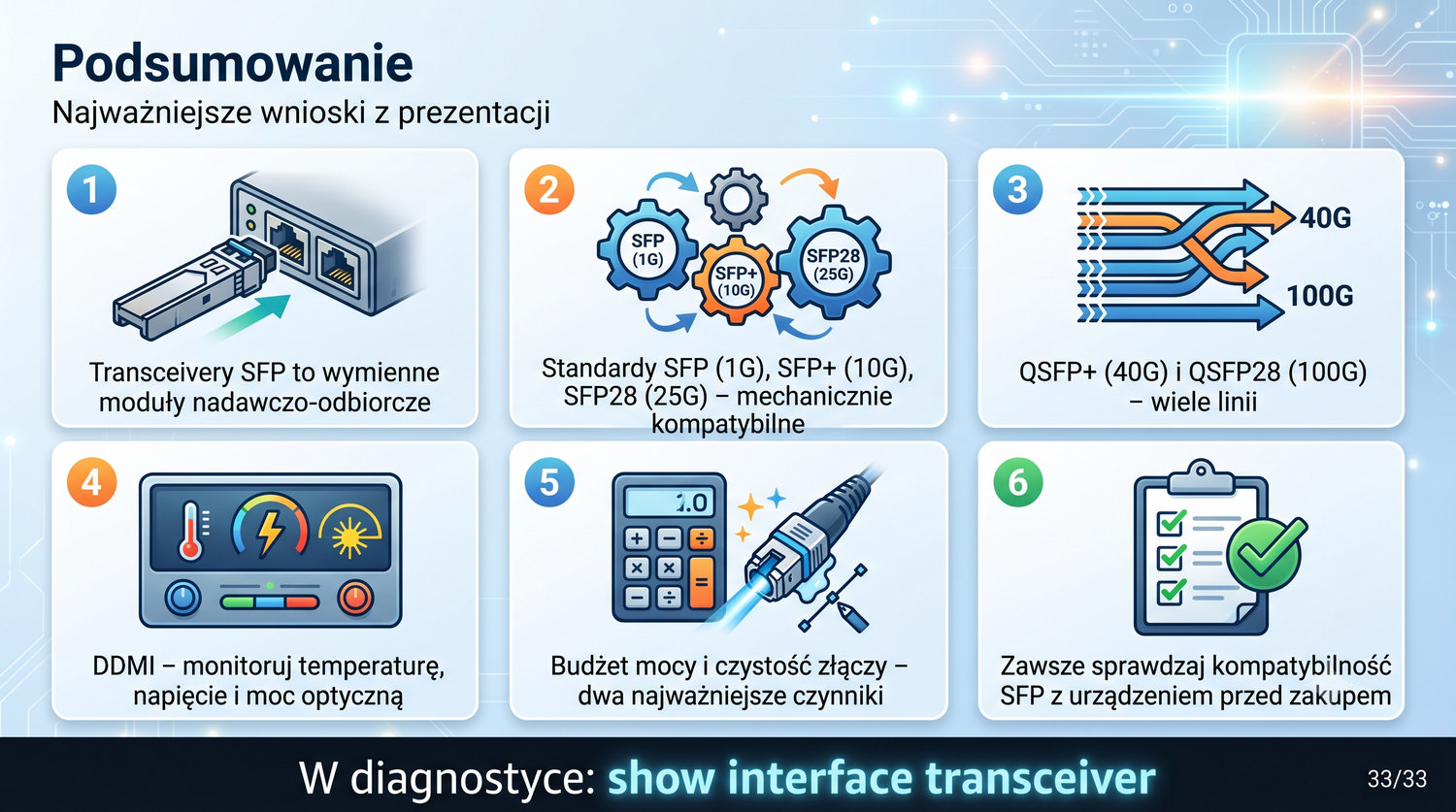

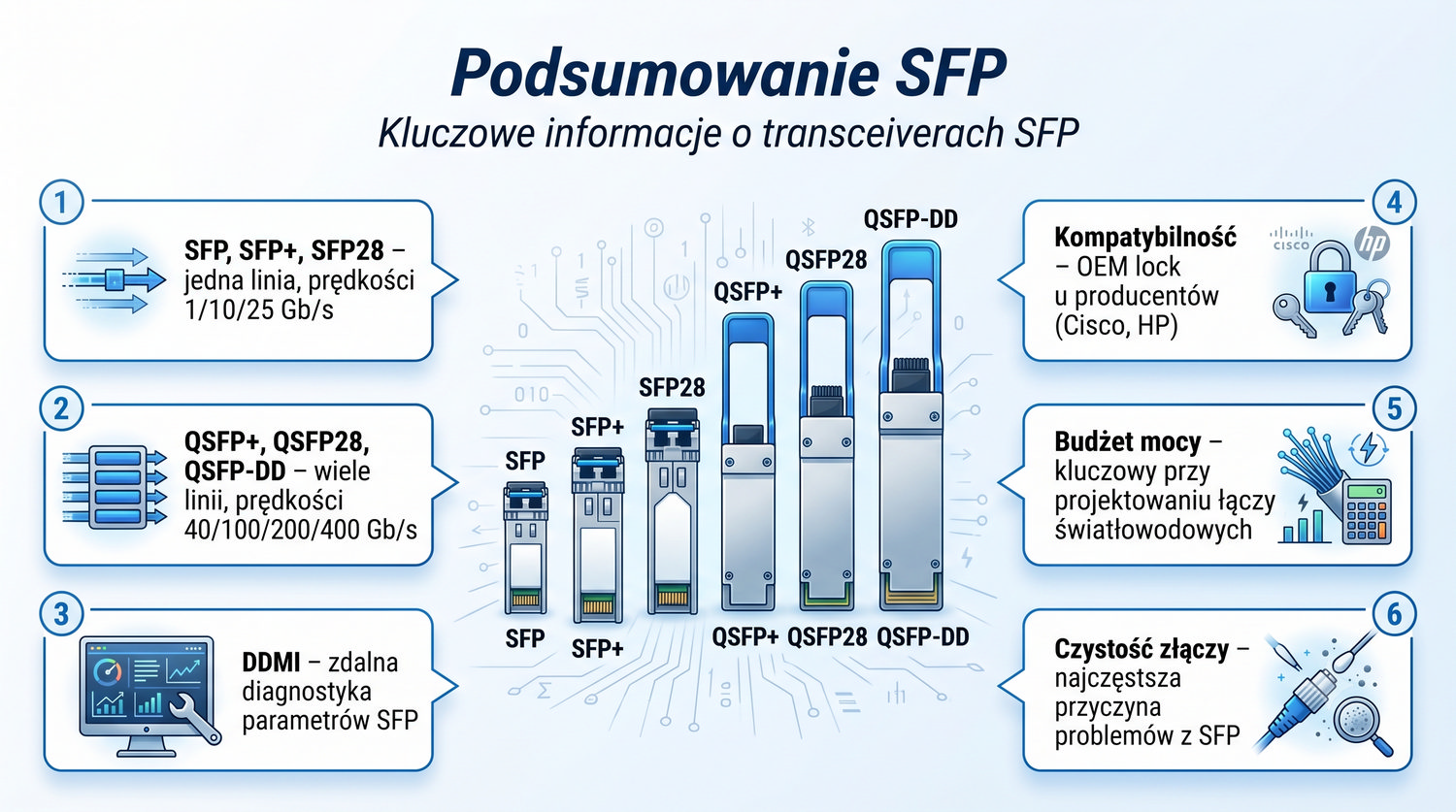

Prezentacja przedstawiła kompleksowy obraz transceiverów SFP – od standardów i typów, przez budowę i diagnostykę, aż po praktyczne aspekty instalacji i eksploatacji. Transceivery SFP są nieodłącznym elementem nowoczesnych sieci Ethernet, umożliwiając elastyczne dopasowanie interfejsów do potrzeb łącza przy minimalnych nakładach finansowych.

Najważniejsze koncepcje do zapamiętania: różnice między standardami (SFP vs SFP+ vs QSFP), znaczenie DDMI w diagnostyce, problem kompatybilności producentów, zasady obliczania budżetu mocy oraz kluczowa rola czyszczenia złączy światłowodowych. Wiedza ta pozwoli każdemu administratorowi na sprawne projektowanie, instalację i utrzymanie sieci opartych na transceiverach SFP.

Prezentacja wprowadziła studentów w zagadnienia związane z transceiverami SFP – kluczowymi komponentami nowoczesnych sieci LAN. Zrozumienie różnic między poszczególnymi standardami SFP, umiejętność odczytu i interpretacji danych DDMI oraz znajomość zasad obliczania budżetu mocy są niezbędne dla każdego administratora sieci.

Kolejne prezentacje z cyklu L1 szczegółowo omówią inne urządzenia warstwy fizycznej: modemy analogowe, modemy GSM/LTE oraz kompleksowe urządzenia L1. Wiedza zdobyta podczas tej prezentacji stanowi podstawę do zrozumienia bardziej zaawansowanych zagadnień związanych z projektowaniem i utrzymaniem niezawodnych sieci transmisji danych. Pamiętaj: w diagnostyce problemów z SFP pierwszym krokiem jest zawsze show interface transceiver.
