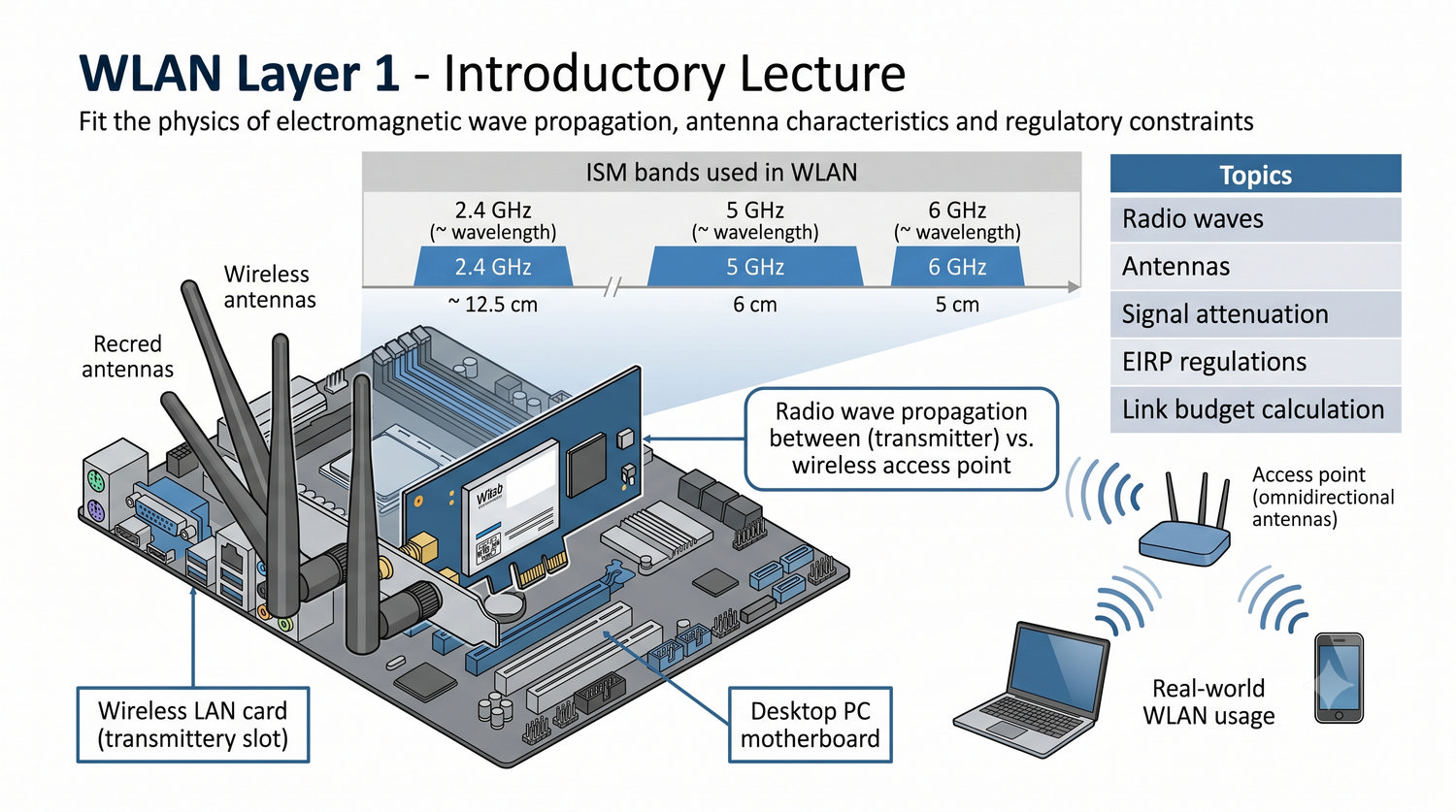

Prezentacja otwiera cykl wykładów poświęconych urządzeniom warstwy fizycznej modelu OSI, koncentrując się na aspektach bezprzewodowych sieci WLAN. Materiał został zaprojektowany jako wprowadzenie dla studentów I roku informatyki, którzy posiadają podstawową wiedzę o sieciach komputerowych.

W trakcie prezentacji omówione zostaną zarówno zagadnienia teoretyczne, takie jak propagacja fal radiowych i zasada działania anten, jak i praktyczne aspekty związane z planowaniem sieci WLAN, doborem anten oraz obliczaniem budżetu łącza. Szczególny nacisk położono na zrozumienie różnic między pasmami 2,4 GHz, 5 GHz i 6 GHz oraz ich wpływu na projektowanie sieci.

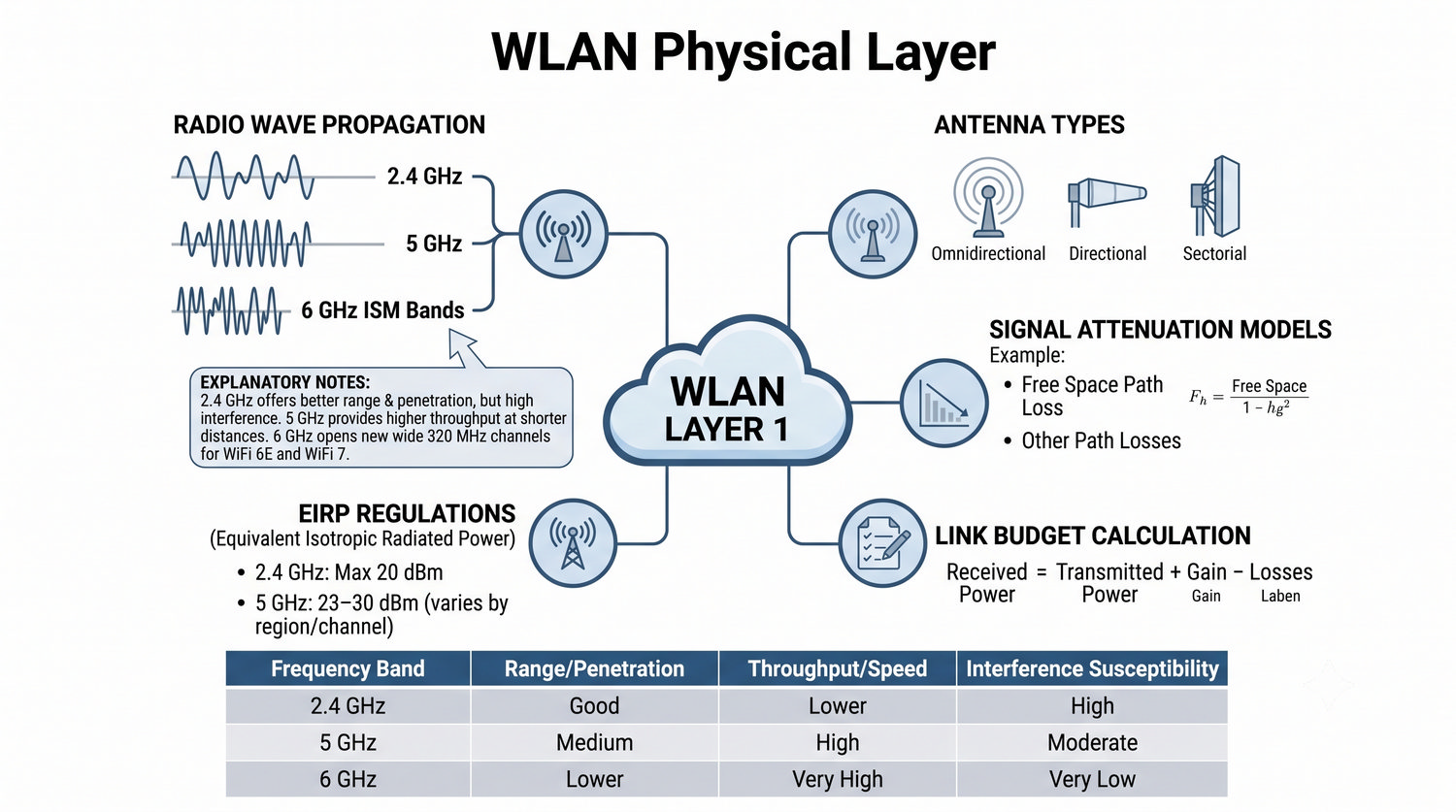

Streszczenie prezentacji zawiera esencję omawianego materiału. Warstwa fizyczna w sieciach WLAN, choć często traktowana jako „czarna skrzynka", opiera się na dobrze zdefiniowanych prawach fizyki i regulacjach prawnych. Zrozumienie propagacji fal radiowych, charakterystyk anten oraz zasad obliczania budżetu łącza jest niezbędne dla każdego projektanta i administratora sieci bezprzewodowych.

Bez znajomości podstawowych parametrów, takich jak EIRP, zysk anteny czy tłumienie wolnej przestrzeni, trudno zaprojektować sieć WLAN, która będzie działała niezawodnie w rzeczywistych warunkach. Prezentacja kładzie nacisk na praktyczne aspekty – od doboru anten po rozwiązywanie typowych problemów interferencyjnych.

Sieci WLAN (Wireless Local Area Network) opierają się na standardzie IEEE 802.11, który definiuje transmisję danych za pomocą fal radiowych w pasmach ISM. Pasma te zostały przeznaczone do użytku niekomercyjnego i są dostępne bez konieczności uzyskiwania indywidualnych pozwoleń radiowych, pod warunkiem przestrzegania ograniczeń mocy i innych regulacji krajowych.

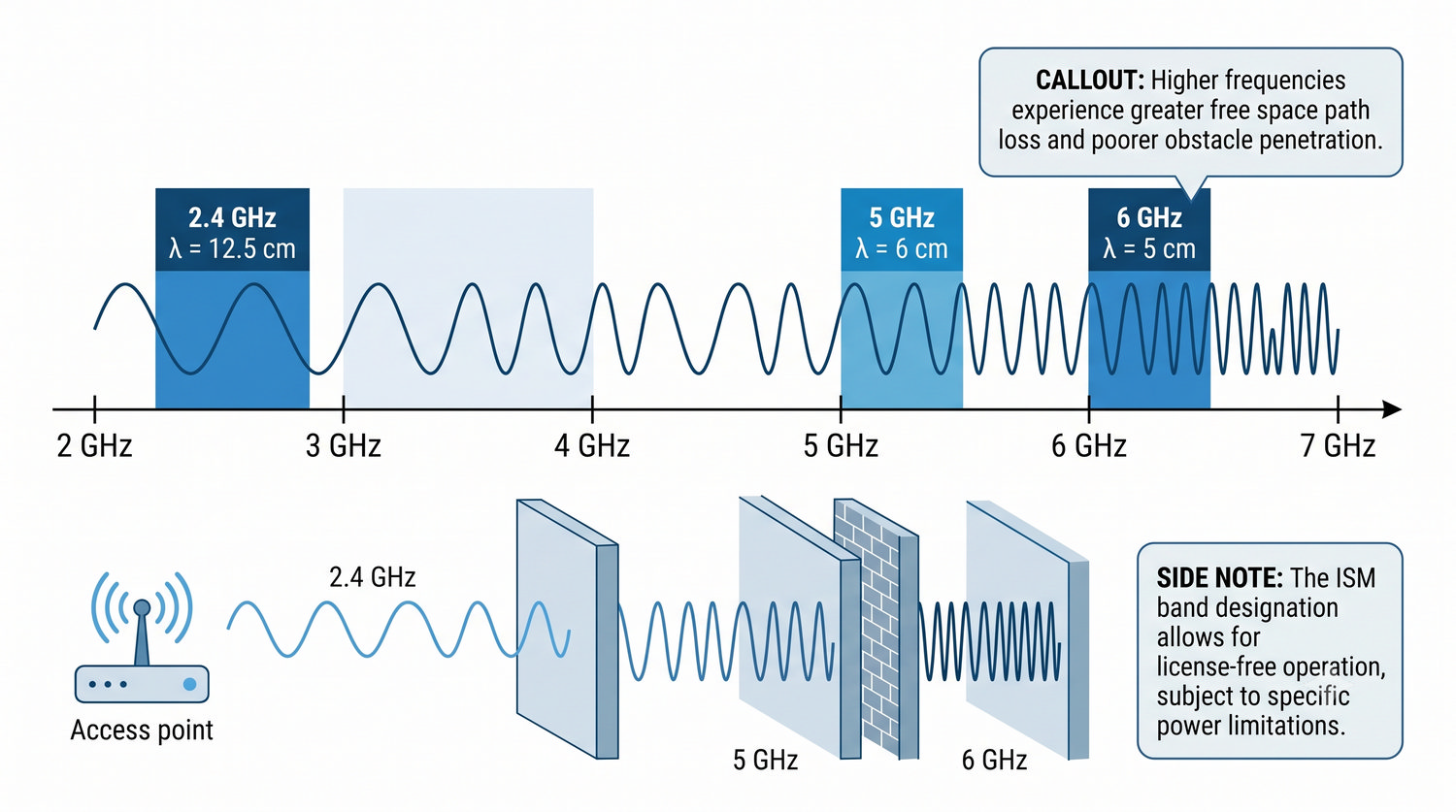

Podstawowe parametry fal radiowych – częstotliwość (f) i długość fali (λ) – są ze sobą powiązane zależnością λ = c/f, gdzie c to prędkość światła (~3 × 10^8 m/s). Dla pasma 2,4 GHz długość fali wynosi około 12,5 cm, co wpływa na zdolność fali do przenikania przez przeszkody i odbijania się od powierzchni. Nowe pasmo 6 GHz, udostępnione w ramach WiFi 6E i WiFi 7, oferuje jeszcze większą przepustowość kosztem mniejszego zasięgu.

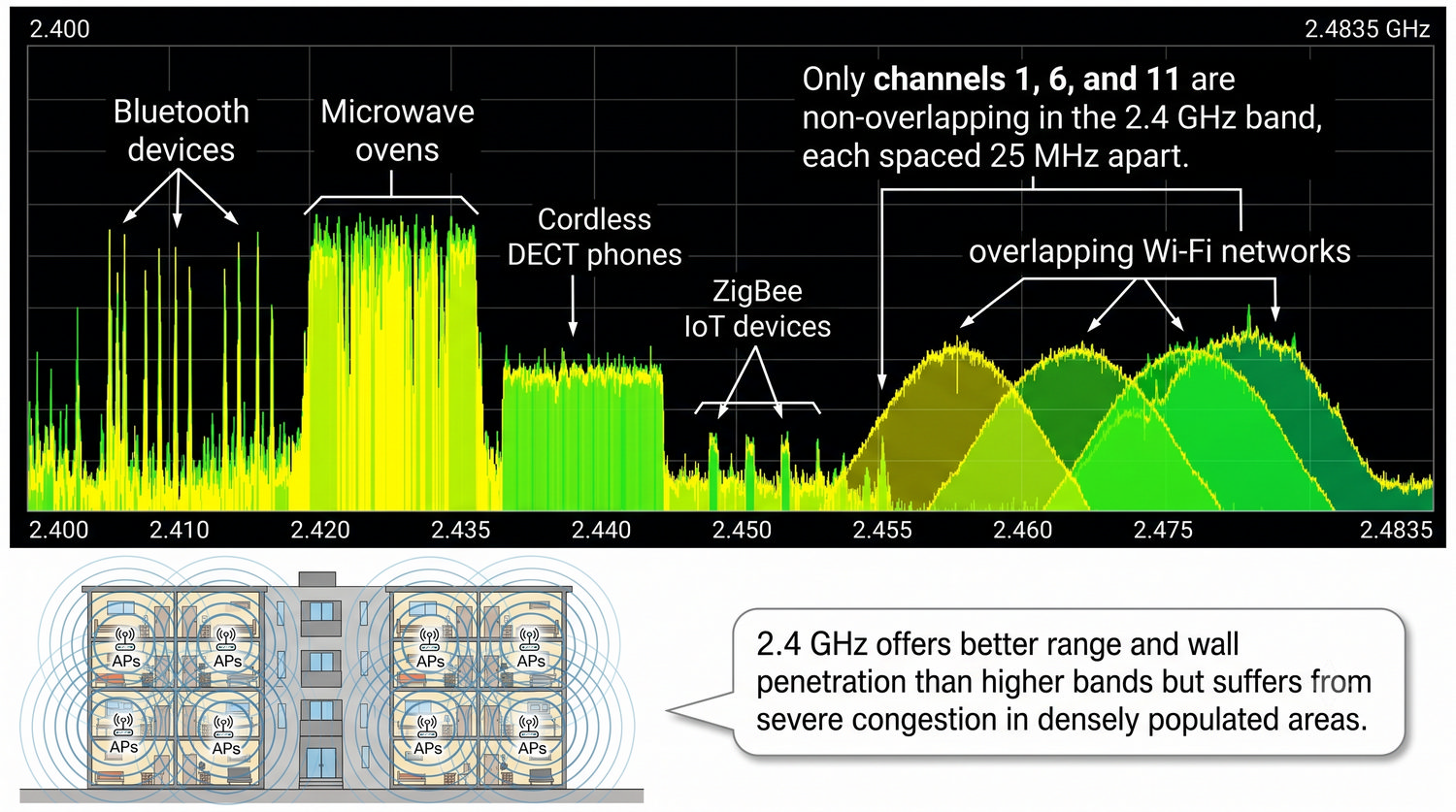

Pasmo 2,4 GHz (dokładnie 2,400–2,4835 GHz) jest najstarszym i najbardziej rozpowszechnionym pasmem WLAN. Jego główną zaletą jest stosunkowo niska częstotliwość, która zapewnia lepsze przenikanie przez przeszkody budowlane (ściany, stropy) w porównaniu z pasmem 5 GHz i 6 GHz. Fale o niższej częstotliwości ulegają mniejszemu tłumieniu w wolnej przestrzeni i lepiej dyfrakcyjnie uginają się na przeszkodach.

Niestety, pasmo 2,4 GHz jest również intensywnie wykorzystywane przez inne technologie: Bluetooth (w tym klasyczne słuchawki i głośniki), kuchenki mikrofalowe (które emitują silne zakłócenia w tym paśmie), telefony bezprzewodowe DECT (starsze modele) oraz urządzenia IoT oparte na ZigBee i Z-Wave. W praktyce, w gęsto zaludnionych obszarach (bloki mieszkalne, biurowce), pasmo 2,4 GHz jest często tak zatłoczone, że uzyskanie stabilnego połączenia o akceptowalnej prędkości bywa trudne.

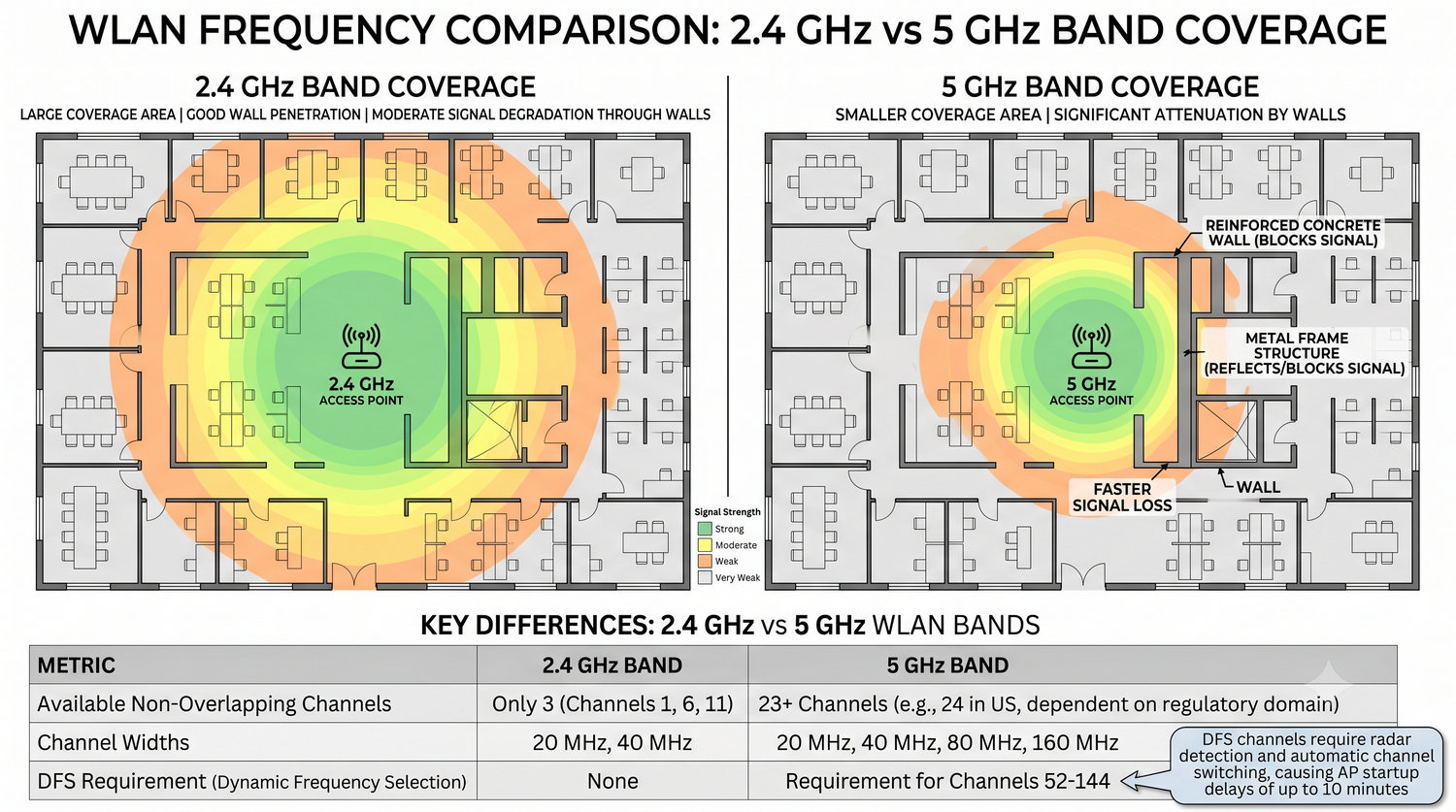

Pasmo 5 GHz (5,150–5,850 GHz) oferuje znacznie więcej dostępnych kanałów niż pasmo 2,4 GHz, co przekłada się na mniejsze ryzyko interferencji w gęsto zabudowanych obszarach. W Europie dostępnych jest ponad 20 nie nakładających się kanałów o szerokości 20 MHz, które można łączyć w szersze kanały (40, 80, 160 MHz) dla uzyskania wyższej przepustowości.

Ze względu na wyższą częstotliwość, sygnał w paśmie 5 GHz ulega większemu tłumieniu zarówno w wolnej przestrzeni, jak i przy przechodzeniu przez przeszkody. Ściana, która tłumi sygnał 2,4 GHz o 5 dB, może tłumić sygnał 5 GHz o 8-10 dB. Dodatkowo, część kanałów w paśmie 5 GHz (tzw. kanały DFS – Dynamic Frequency Selection) jest współdzielona z radarami meteorologicznymi i wojskowymi. Urządzenia WLAN muszą automatycznie wykrywać obecność radarów i opuszczać zajęty kanał, co może powodować chwilowe przerwy w działaniu sieci.

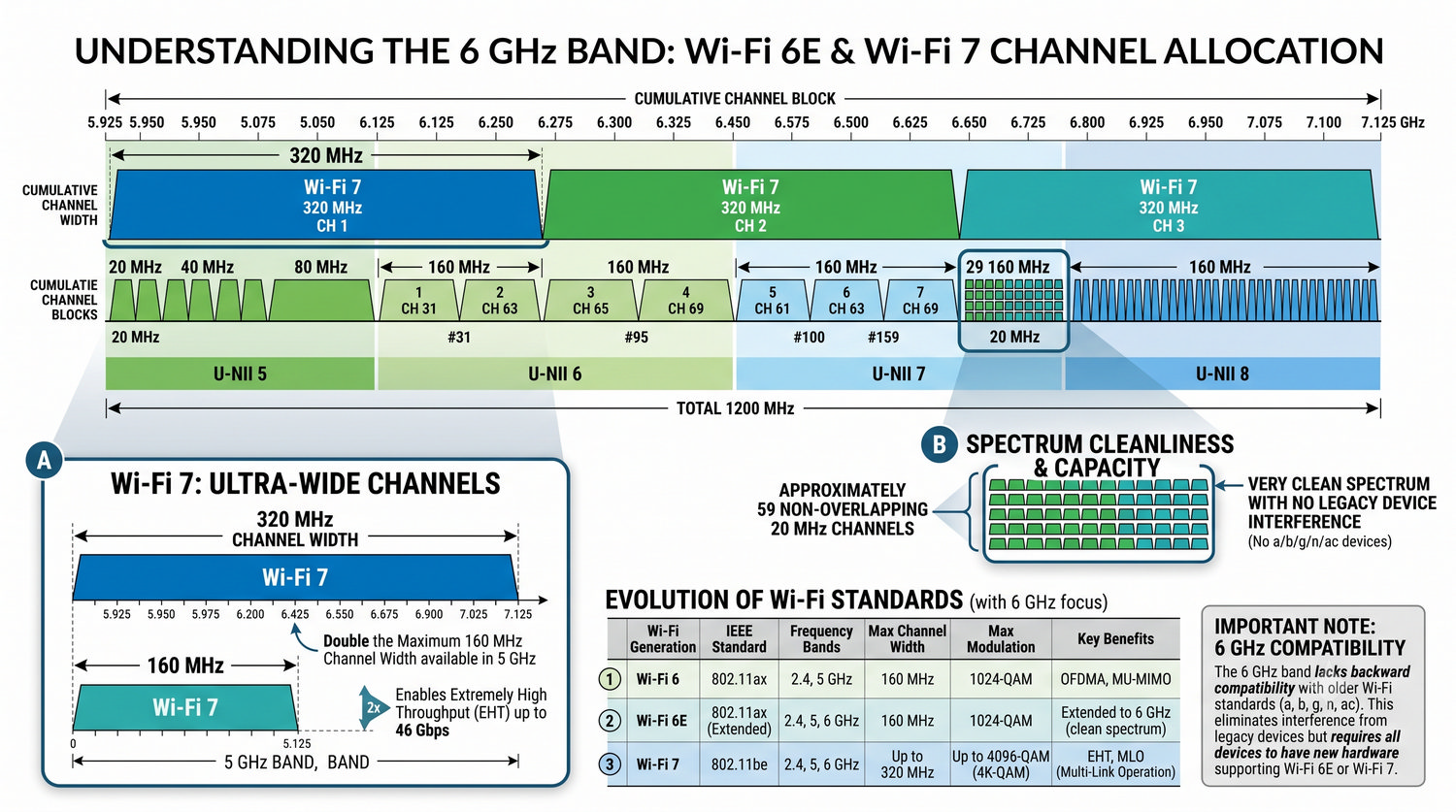

Pasmo 6 GHz stanowi przełom w rozwoju sieci WLAN, oferując dostęp do szerokiego, dotychczas słabo wykorzystywanego zakresu częstotliwości. WiFi 6E (802.11ax w paśmie 6 GHz) oraz WiFi 7 (802.11be) otwierają możliwość transmisji z przepustowościami przekraczającymi 10 Gb/s dzięki szerokim kanałom i zaawansowanym technikom modulacji.

Największą zaletą pasma 6 GHz jest fakt, że nie działają w nim starsze urządzenia Wi-Fi (standardy a/b/g/n/ac). Oznacza to brak interferencji od tysięcy istniejących punktów dostępowych i klientów. Dodatkowo, szerokość kanałów do 320 MHz pozwala na osiągnięcie bardzo wysokich przepustowości. Wadą jest znacznie mniejszy zasięg w porównaniu z niższymi pasmami – sygnał 6 GHz tłumi się szybciej i gorzej przenika przez przeszkody, co wymaga gęstszego rozmieszczenia punktów dostępowych.

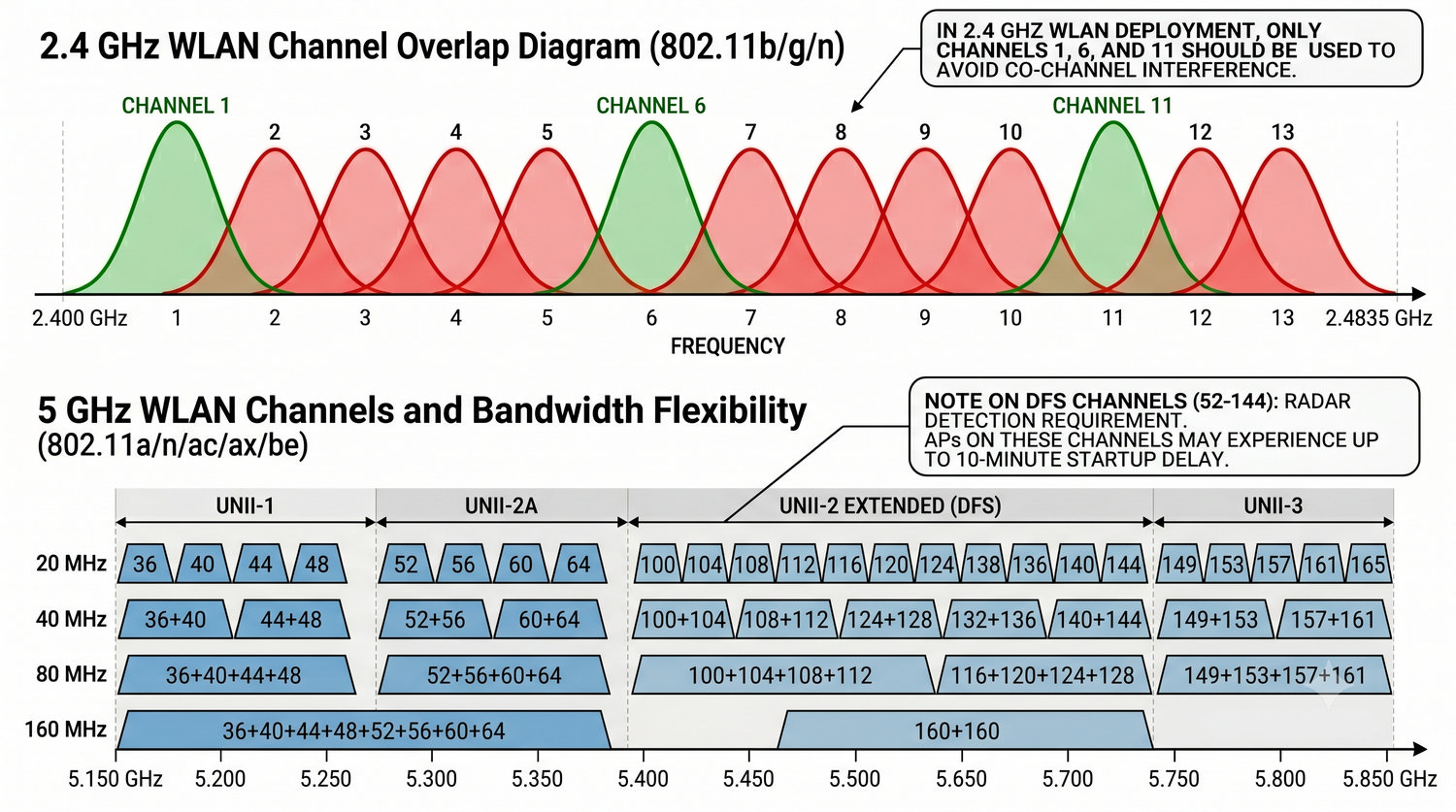

Planowanie kanałów jest jednym z najważniejszych elementów projektowania sieci WLAN. W paśmie 2,4 GHz dostępne są kanały o szerokości 22 MHz, rozmieszczone co 5 MHz. Oznacza to, że sąsiednie kanały w znacznym stopniu nakładają się na siebie – na przykład kanał 1 zajmuje pasmo od 2401 do 2423 MHz, a kanał 2 od 2406 do 2428 MHz. W praktyce tylko kanały oddalone od siebie o co najmniej 5 (1, 6, 11) nie nakładają się, co pozwala na umieszczenie trzech sieci Wi-Fi w tym samym obszarze bez wzajemnych interferencji.

W paśmie 5 GHz problem nakładania się jest znacznie mniejszy ze względu na większą liczbę dostępnych kanałów i mniejszą szerokość pojedynczego kanału. Kanały DFS (52–64, 100–144) wymagają od punktów dostępowych monitorowania obecności sygnałów radarowych. Jeśli radar zostanie wykryty, AP musi opuścić kanał w ciągu 10 sekund i wybrać inny. Z tego powodu AP pracujące na kanałach DFS mogą mieć dłuższy czas uruchomienia (nawet do 10 minut), podczas gdy skanują otoczenie w poszukiwaniu radarów.

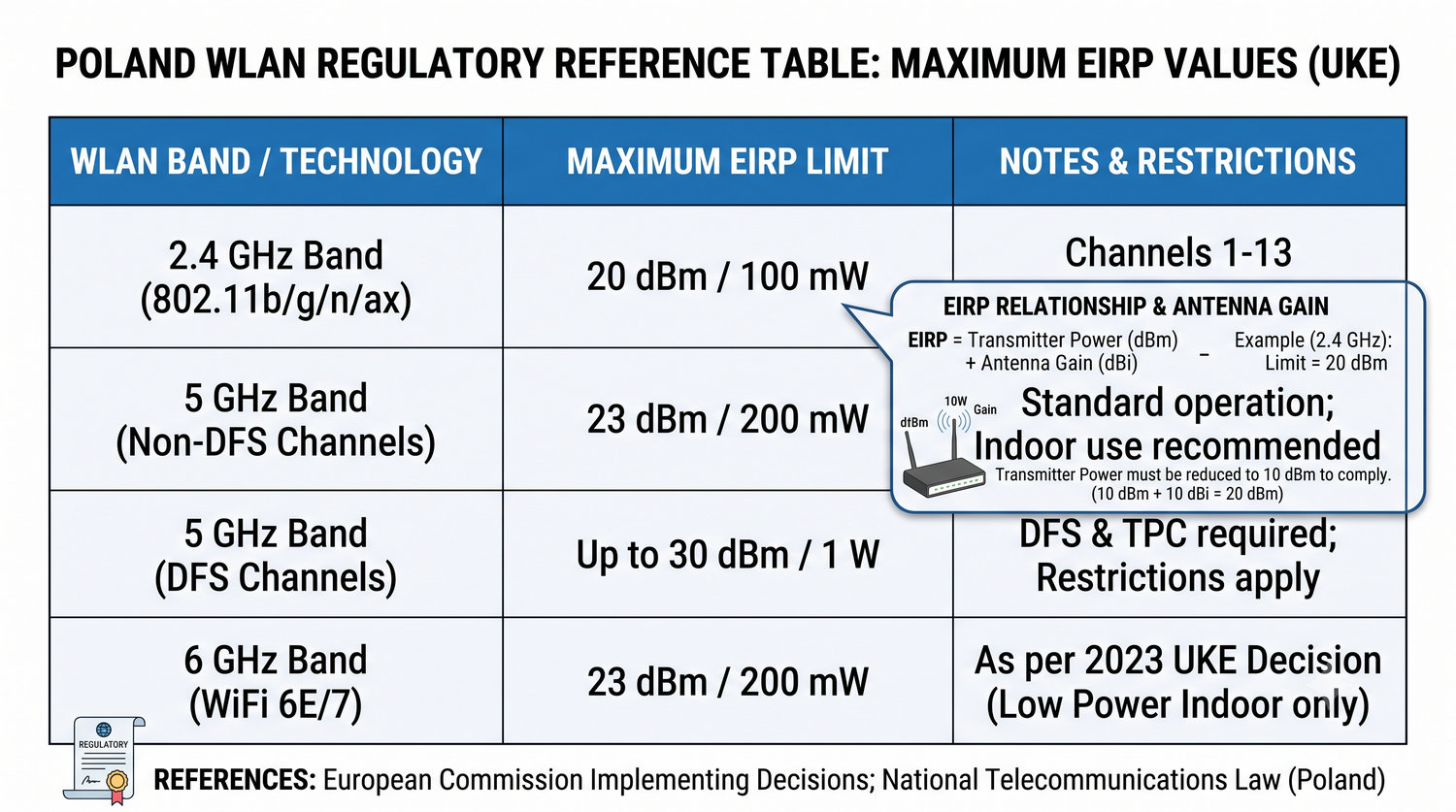

W Polsce regulacje dotyczące mocy nadawania w sieciach WLAN określa Urząd Komunikacji Elektronicznej (UKE) na podstawie decyzji wykonawczych Komisji Europejskiej oraz krajowego prawa telekomunikacyjnego. Maksymalna dopuszczalna moc wypromieniowana wyrażana jest w postaci EIRP (Effective Isotropic Radiated Power), która uwzględnia zarówno moc nadajnika, jak i zysk zastosowanej anteny.

Dla pasma 2,4 GHz limit EIRP wynosi 20 dBm (100 mW) niezależnie od rodzaju anteny. Oznacza to, że jeśli używamy anteny o zysku 10 dBi, musimy zmniejszyć moc nadajnika do 10 dBm (10 mW), aby nie przekroczyć dopuszczalnej EIRP. W paśmie 5 GHz limity są zróżnicowane – dla kanałów nie-DFS (36–48) EIRP wynosi 23 dBm (200 mW), dla kanałów DFS (52–144) do 30 dBm (1 W), ale z dodatkowymi wymaganiami dotyczącymi detekcji radarów.

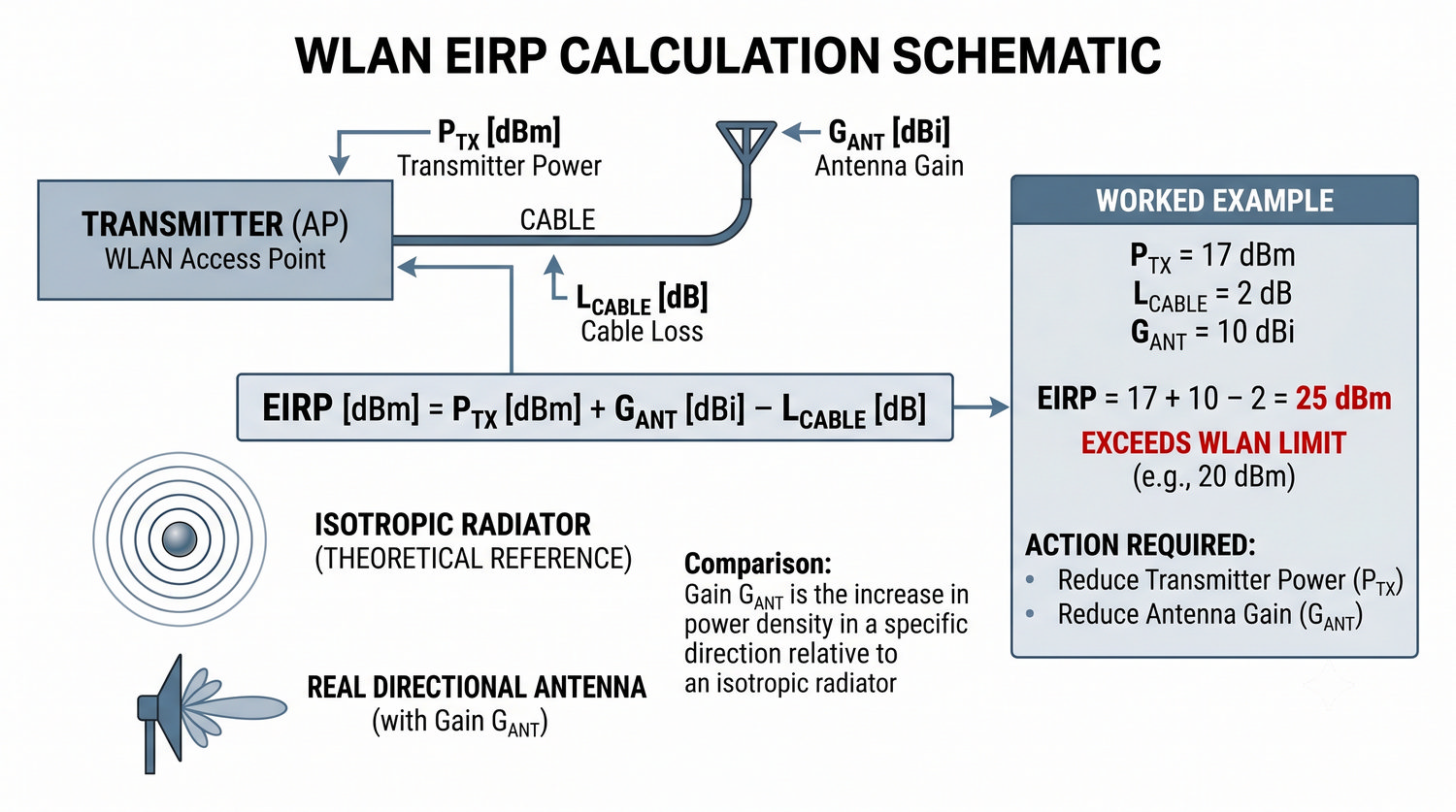

EIRP jest kluczowym parametrem w sieciach bezprzewodowych, ponieważ to właśnie ta wartość jest regulowana prawnie, a nie moc nadajnika. Pozwala to uwzględnić fakt, że antena może skupiać energię w wąskiej wiązce, zwiększając efektywny zasięg bez zwiększania mocy nadajnika. Dzięki EIRP regulatorzy mogą kontrolować całkowitą energię wypromieniowaną w danym kierunku.

Przykład: jeśli nadajnik ma moc 17 dBm (50 mW), kabel wprowadza stratę 2 dB, a antena ma zysk 10 dBi, to EIRP = 17 + 10 – 2 = 25 dBm. Jeśli limit EIRP wynosi 20 dBm, należy zmniejszyć moc nadajnika lub użyć anteny o mniejszym zysku. W praktyce oznacza to, że przy antenach o wysokim zysku moc nadajnika musi być odpowiednio zredukowana, aby pozostać w granicach prawnych.

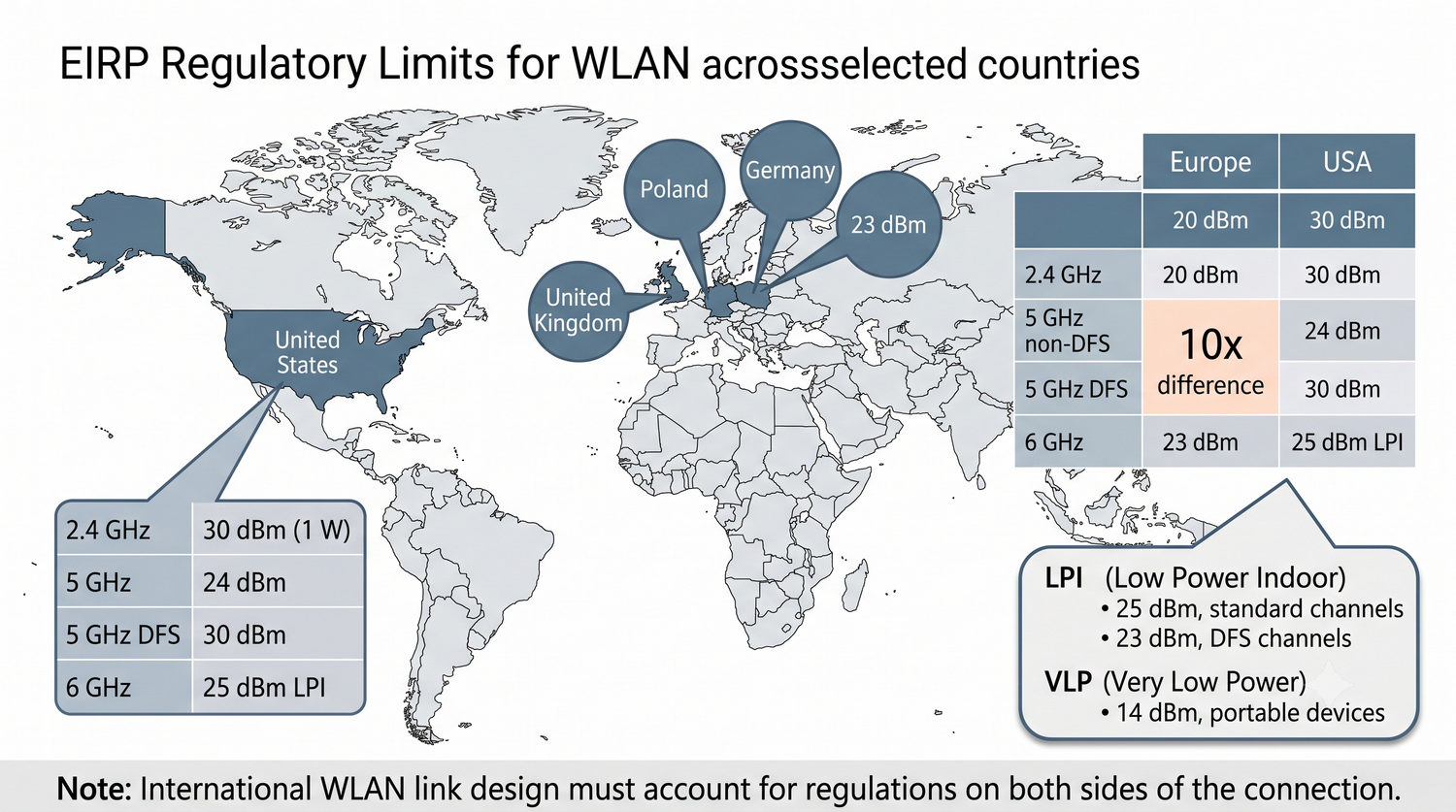

Limity EIRP różnią się znacząco w zależności od kraju i regionu. W Europie (zgodnie z decyzjami Komisji Europejskiej) obowiązują jednolite limity dla wszystkich państw członkowskich: 20 dBm w 2,4 GHz, 23 dBm w 5 GHz (nie-DFS) i 30 dBm w 5 GHz (DFS). W praktyce oznacza to, że w Europie nie można używać anten o dużym zysku z pełną mocą nadajnika w paśmie 2,4 GHz.

W Stanach Zjednoczonych FCC (Federal Communications Commission) dopuszcza moc 1 W (30 dBm) w paśmie 2,4 GHz, co pozwala na budowanie łączy o większym zasięgu. Dla 6 GHz USA wprowadziło dwie kategorie: LPI (Low Power Indoor) z limitem 25 dBm (kanały standardowe) i 23 dBm (kanały DFS) oraz VLP (Very Low Power) z limitem 14 dBm dla urządzeń przenośnych. Różnice w regulacjach mają istotne znaczenie przy projektowaniu łączy międzynarodowych oraz przy imporcie sprzętu WLAN z zagranicy.

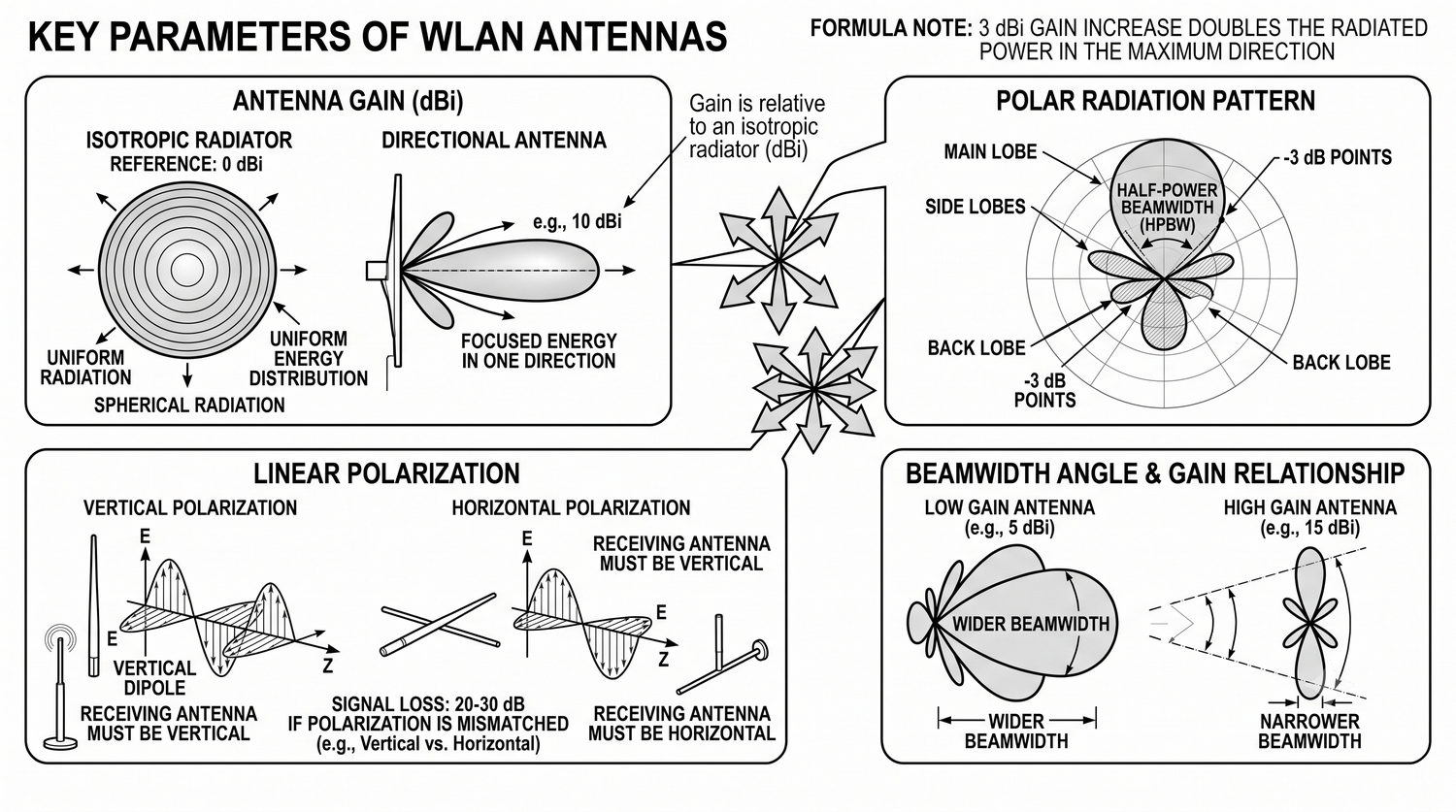

Dobór odpowiedniej anteny jest jednym z najważniejszych elementów projektowania łącza WLAN. Zysk anteny, wyrażany w dBi, określa, jak bardzo antena skupia energię w danym kierunku w porównaniu z idealnym źródłem izotropowym (które promieniuje równomiernie we wszystkich kierunkach). Wzrost zysku o 3 dBi oznacza podwojenie mocy wypromieniowanej w kierunku maksymalnego promieniowania, ale kosztem zmniejszenia kąta wiązki.

Charakterystyka promieniowania to graficzna reprezentacja siły sygnału w funkcji kąta – może być przedstawiona w płaszczyźnie poziomej (azymut) i pionowej (elewacja). Polaryzacja anten musi być zgodna po obu stronach łącza – jeśli jedna antena ma polaryzację pionową, a druga poziomą, strata sygnału może wynieść 20–30 dB. Większość standardowych anten WLAN ma polaryzację liniową (pionową).

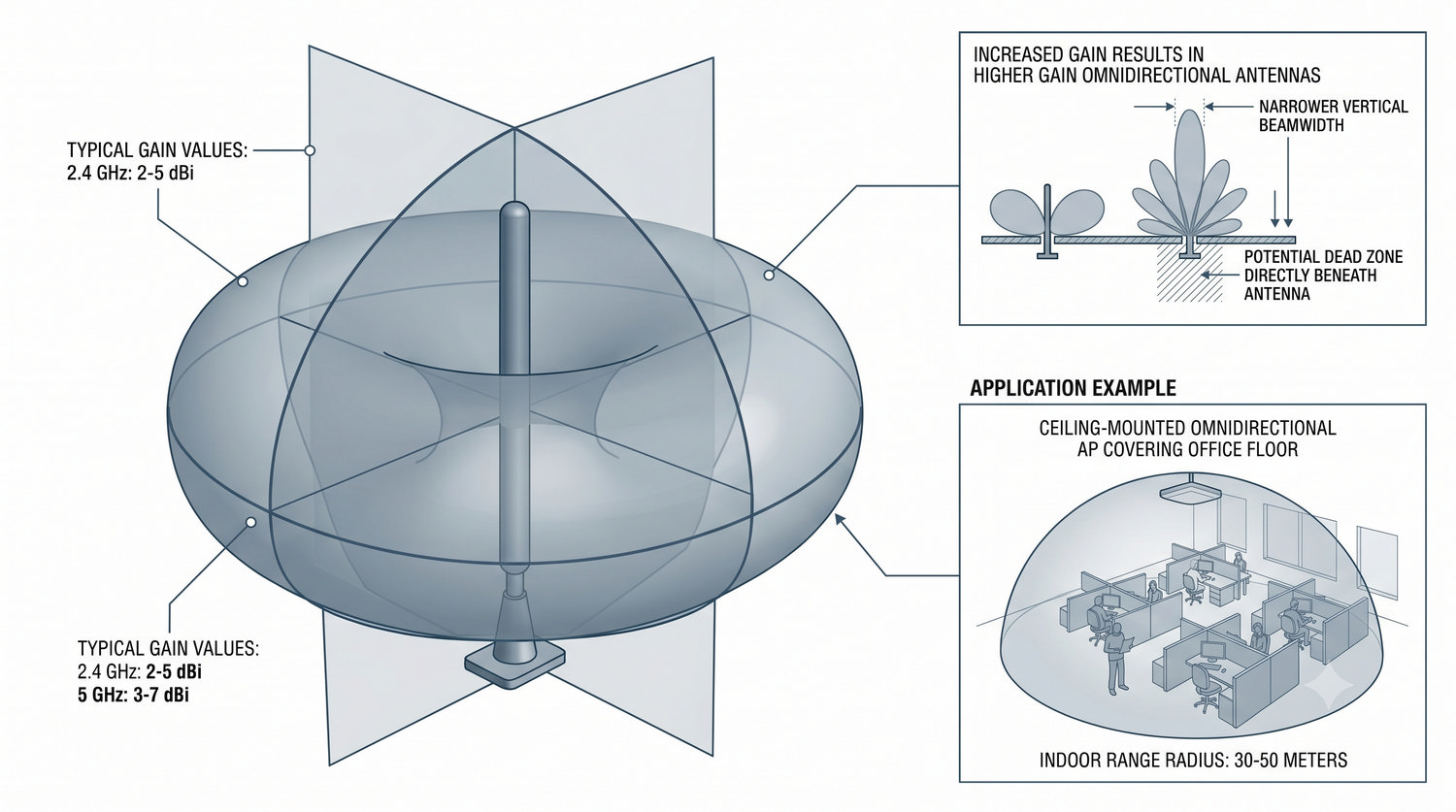

Anteny dookólne (omnidirectional) są najpopularniejszym typem anten stosowanych w punktach dostępowych WLAN. Ich charakterystyka promieniowania przypomina torus (pączek) – w płaszczyźnie poziomej promieniują równomiernie we wszystkich kierunkach, natomiast w płaszczyźnie pionowej energia jest skupiona w wąskiej wiązce. Wraz ze wzrostem zysku anteny dookólnej, wiązka pionowa staje się coraz węższa.

W praktyce, antena dookólna o zysku 3–5 dBi zamontowana na suficie w biurze zapewnia pokrycie w promieniu około 30–50 m wewnątrz budynku, w zależności od rodzaju przeszkód i materiałów budowlanych. Anteny o wyższym zysku (6–8 dBi) mają węższą wiązkę pionową, co może powodować problemy z pokryciem bezpośrednio pod AP (tzw. „martwa strefa" pod anteną).

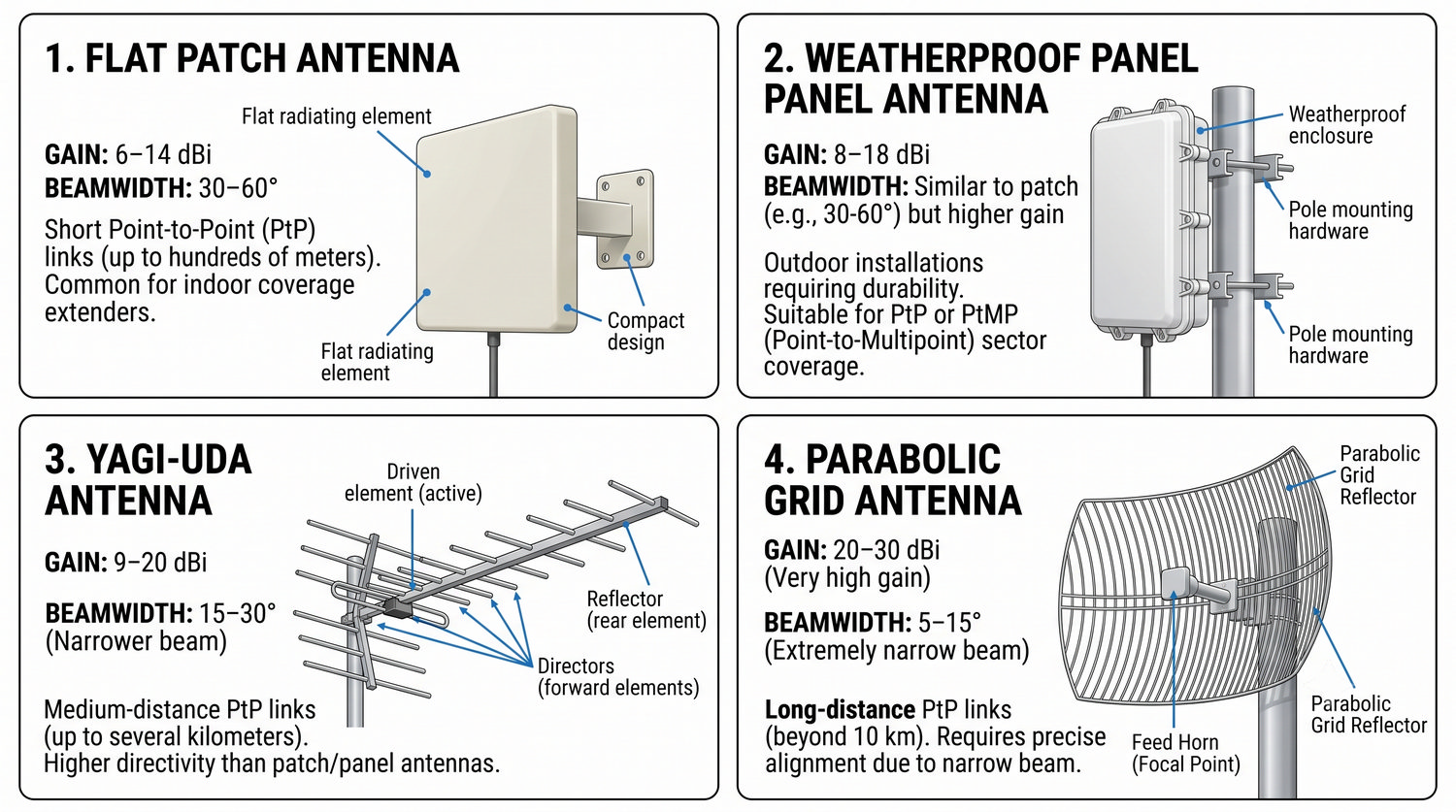

Anteny kierunkowe są niezbędne w łączach WLAN na dłuższe odległości, gdzie wymagana jest wysoka EIRP bez przekraczania limitów mocy. Skupiając energię w wąskiej wiązce, antena kierunkowa zapewnia wyższy zysk w żądanym kierunku, kosztem ograniczenia kąta pokrycia. Wybór konkretnego typu anteny kierunkowej zależy od wymaganego zysku, kąta promieniowania i warunków montażu.

Anteny patch i panelowe są stosunkowo płaskie i łatwe w montażu na ścianach – idealne do łączy na dystanse do kilkuset metrów. Anteny Yagi, z charakterystycznym „prętowym" wyglądem, oferują wyższy zysk i węższą wiązkę – popularne w łączach do kilku kilometrów. Anteny paraboliczne (grid) zapewniają najwyższy zysk i najwęższą wiązkę – stosowane w łączach długodystansowych (10+ km), gdzie wymagana jest precyzyjna regulacja kierunku.

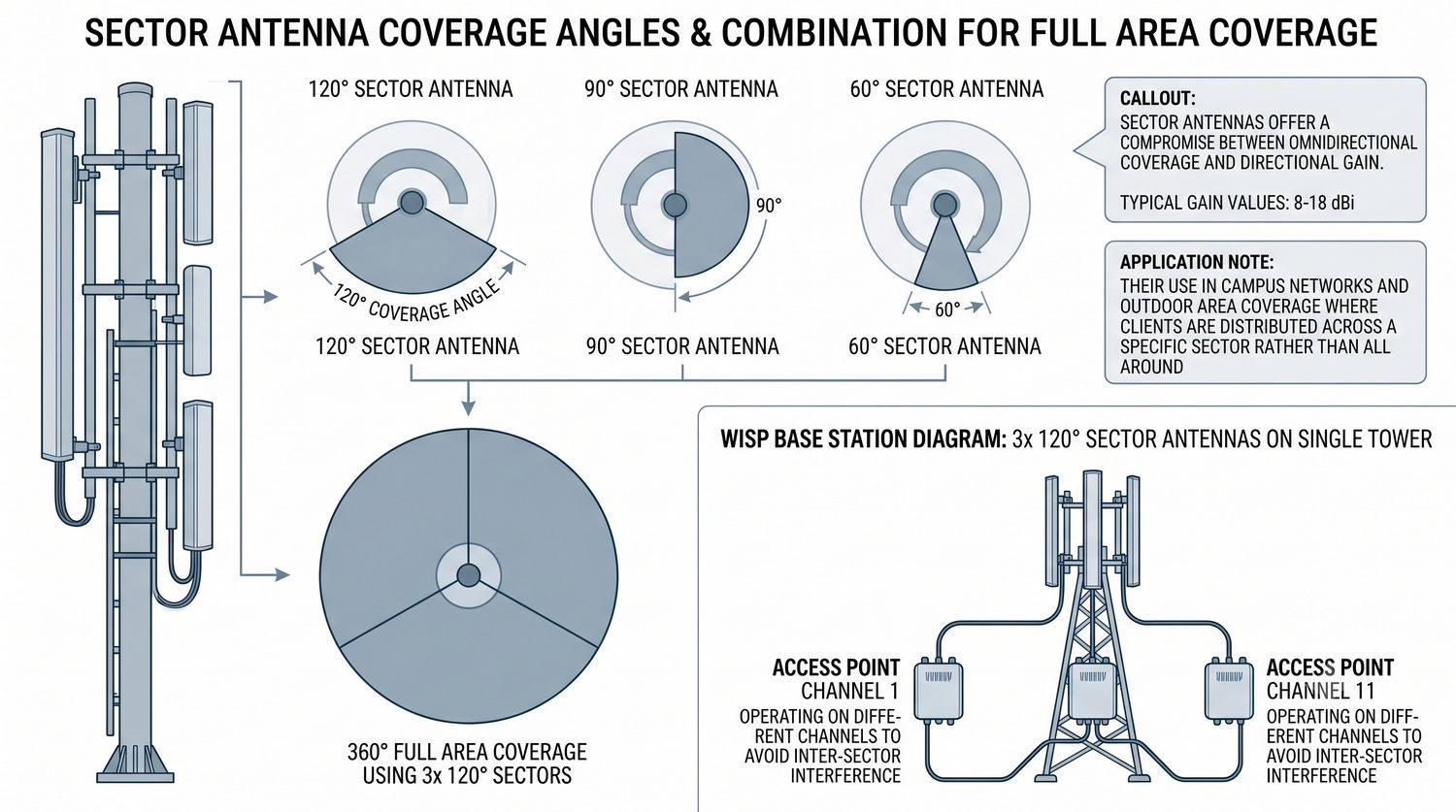

Anteny sektorowe stanowią kompromis między pokryciem dookólnym a zyskiem kierunkowym. Zamiast promieniować we wszystkich kierunkach (jak antena dookólna), antena sektorowa skupia energię w wycinku o określonym kącie – typowo 60°, 90° lub 120°. Dzięki temu oferuje wyższy zysk niż antena dookólna, jednocześnie zapewniając szersze pokrycie niż antena kierunkowa.

W praktyce, stacja bazowa WISP może używać trzech anten sektorowych 120° każda, aby pokryć pełne 360° wokół masztu. Każda antena jest podłączona do osobnego AP, a klienci (z antenami kierunkowymi) łączą się z odpowiednim sektorem. Zaletą anten sektorowych jest również możliwość kontrolowania interferencji – ponieważ każdy sektor pracuje na innym kanale, można uniknąć zakłóceń między sąsiednimi sektorami.

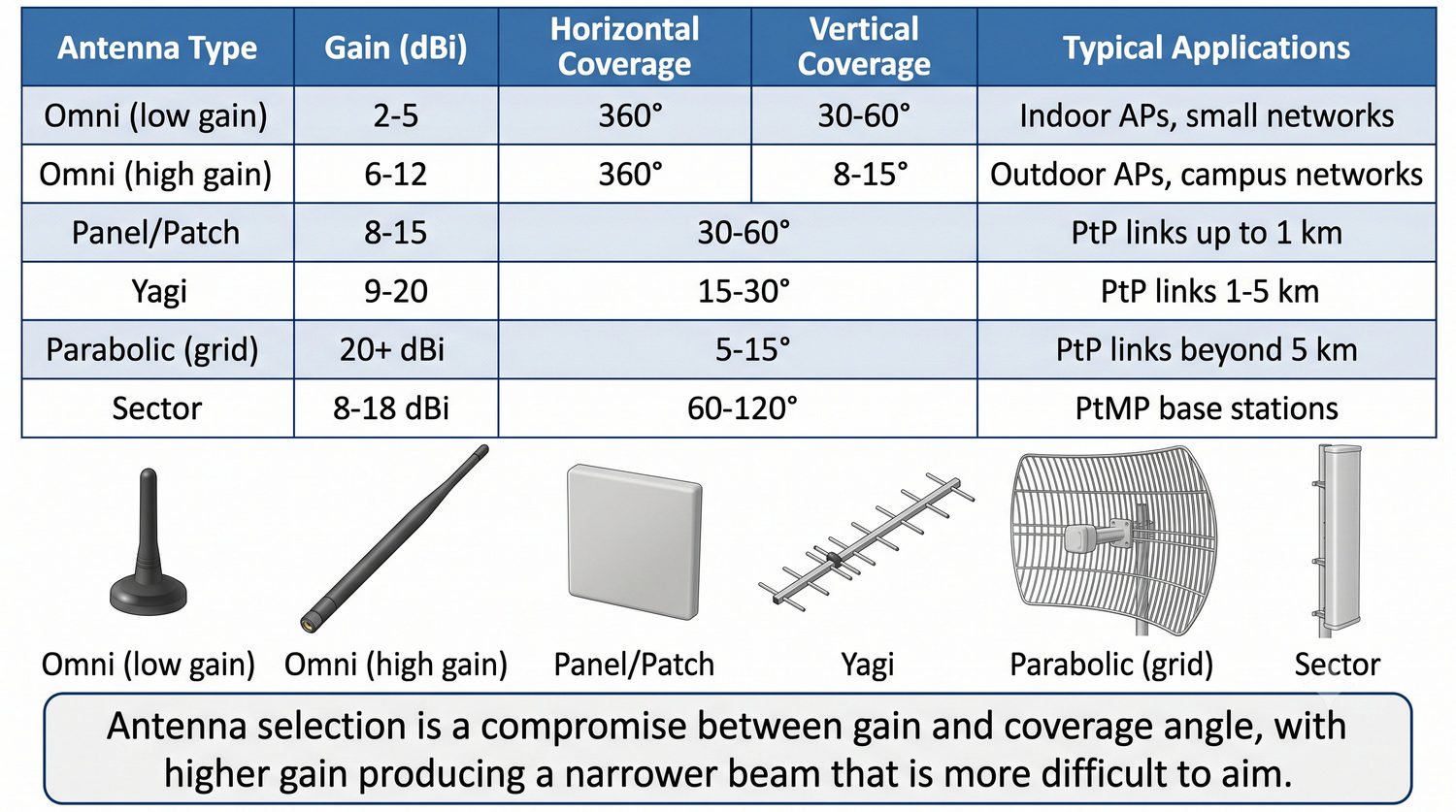

Tabela porównawcza anten WLAN przedstawia zależność między typem anteny, jej zyskiem, kątem promieniowania i typowym zastosowaniem. Anteny omnikierunkowe o niskim zysku (2–5 dBi) są standardem w domowych routerach i małych sieciach biurowych – zapewniają pokrycie 360° w promieniu kilkudziesięciu metrów. Anteny omnikierunkowe o wysokim zysku (6–12 dBi) mają węższą wiązkę pionową, co pozwala na zwiększenie zasięgu kosztem pokrycia w pionie.

Anteny panelowe i patch oferują dobry kompromis między zyskiem a łatwością montażu – są płaskie i można je montować na ścianach. Anteny Yagi są popularne w łączach WISP ze względu na wysoki zysk i stosunkowo niską cenę. Anteny paraboliczne zapewniają najwyższy zysk, ale wymagają precyzyjnego ustawienia i są wrażliwe na wiatr (ze względu na dużą powierzchnię). Anteny sektorowe są najlepszym wyborem dla stacji bazowych obsługujących wielu klientów w określonym sektorze.

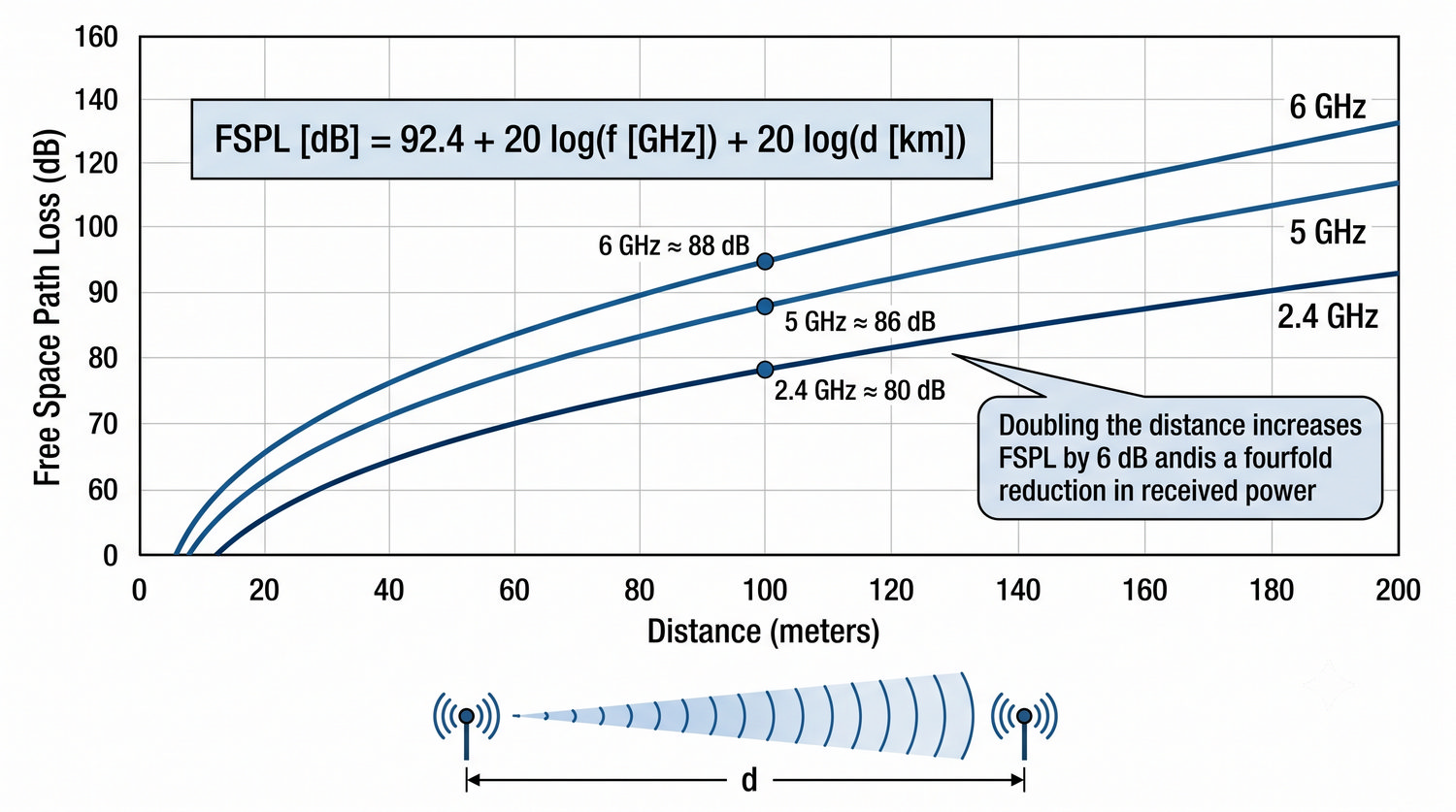

Tłumienie w wolnej przestrzeni (Free Space Path Loss – FSPL) jest podstawowym zjawiskiem fizycznym ograniczającym zasięg łączy bezprzewodowych. Wynika ono z rozpraszania energii fali radiowej na coraz większej powierzchni w miarę oddalania się od źródła. Wzór Friisa (Harald T. Friis, 1946) opisuje stratę sygnału między dwoma antenami w idealnych warunkach, bez przeszkód i zakłóceń.

W praktyce, dla odległości 100 m w paśmie 2,4 GHz tłumienie wolnej przestrzeni wynosi około 80 dB. Oznacza to, że jeśli nadajnik wypromieniowuje 20 dBm (100 mW), to do odbiornika dociera sygnał o mocy 20 – 80 = -60 dBm, co jest wartością wystarczającą dla większości odbiorników WLAN (czułość typowo -85 do -95 dBm). Dla 5 GHz tłumienie jest o około 6 dB większe, co przekłada się na mniejszy zasięg przy tej samej mocy nadawania. Należy pamiętać, że powyższe wartości dotyczą wyłącznie tłumienia w wolnej przestrzeni – rzeczywiste tłumienie uwzględnia dodatkowo straty na przeszkodach.

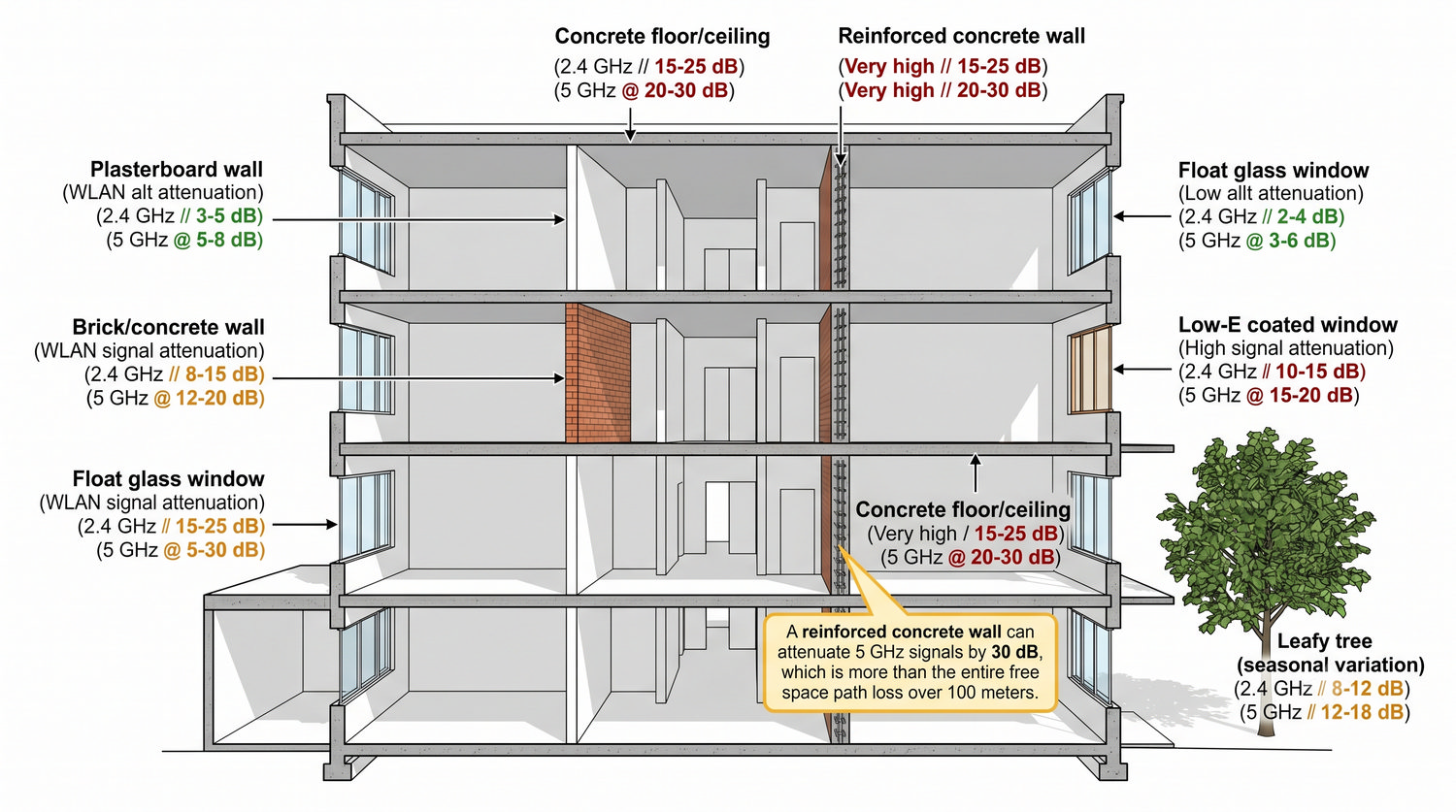

W rzeczywistych instalacjach WLAN tłumienie sygnału na przeszkodach jest często większe niż tłumienie w wolnej przestrzeni. Projektując sieć WLAN, należy uwzględnić materiały budowlane i ich właściwości tłumiące. Ściana gipsowo-kartonowa tłumi stosunkowo mało (3–5 dB w 2,4 GHz), ale już ściana żelbetowa zbrojona stalą może tłumić sygnał o 25 dB, co praktycznie uniemożliwia komunikację przez więcej niż jedną taką ścianę.

Szczególnie podstępne są okna z powłoką niskoemisyjną (Low-E), które są projektowane do odbijania promieniowania podczerwonego (termoizolacja), ale niestety odbijają również fale radiowe w paśmie 2,4–6 GHz. Tłumienie takiego okna może wynosić 15–20 dB, co odpowiada stropowi betonowemu. Drzewa z liśćmi również powodują znaczne tłumienie – w lecie, gdy drzewa są w pełni ulistnione, tłumienie może być o 5–10 dB większe niż zimą. To zjawisko jest często pomijane przy projektowaniu zewnętrznych łączy WLAN.

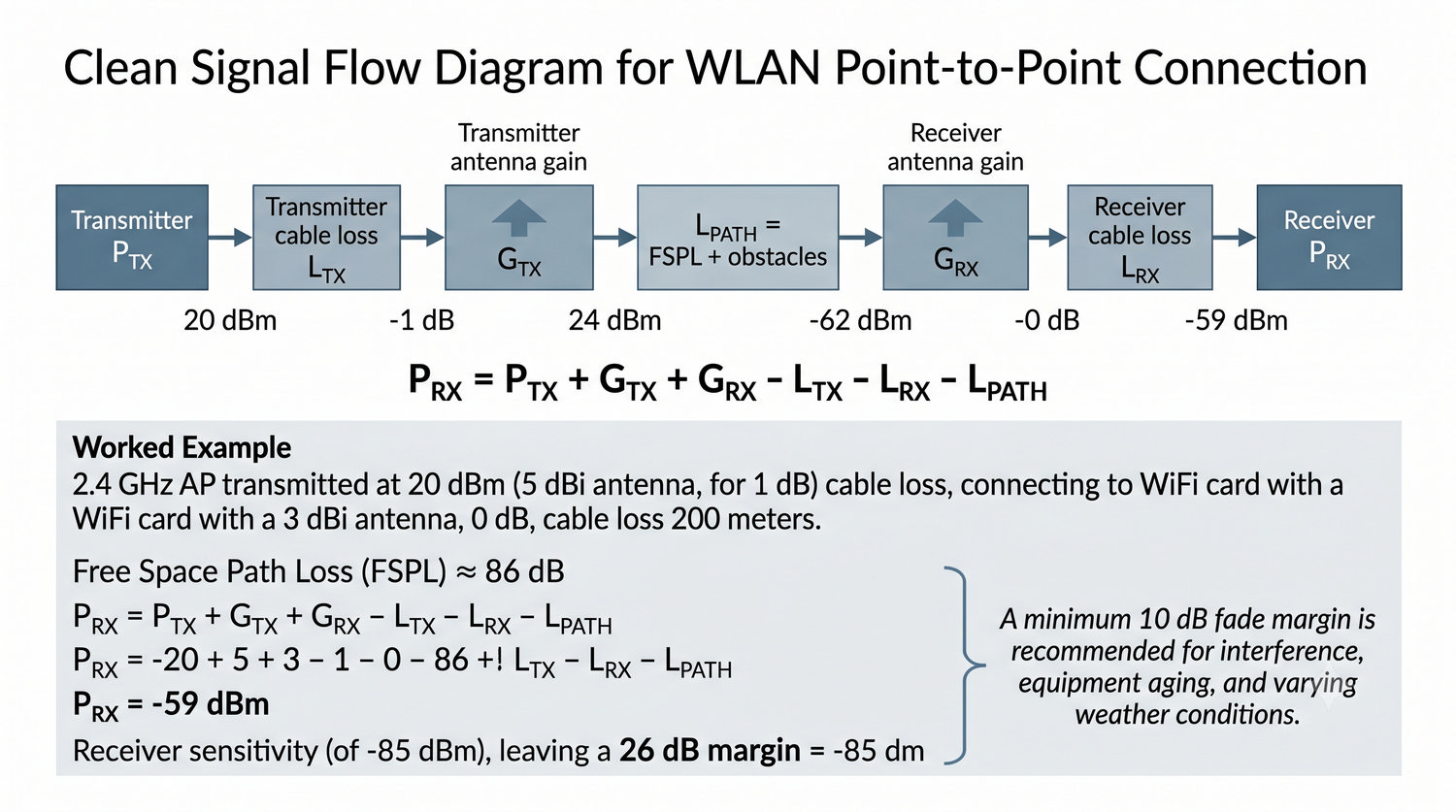

Obliczanie budżetu łącza (link budget) to podstawowe narzędzie inżynierskie przy projektowaniu łączy WLAN, szczególnie zewnętrznych łączy punkt-punkt. Wzór na moc odebraną uwzględnia wszystkie elementy wpływające na sygnał: moc nadajnika, zyski anten, straty w kablach i złączach oraz tłumienie na trasie (wolna przestrzeń + przeszkody).

W praktyce, zaleca się uwzględnienie marginesu co najmniej 10 dB (tzw. fade margin) na nieprzewidziane zakłócenia, zmienne warunki atmosferyczne (deszcz, śnieg, mgła), starzenie się komponentów oraz niedokładności w ustawieniu anten. Jeśli obliczona moc odebrana wynosi -75 dBm, a czułość odbiornika to -85 dBm, to margines wynosi 10 dB, co jest wartością akceptowalną. Margines poniżej 5 dB oznacza ryzyko niestabilnego połączenia. W profesjonalnych łączach WLAN przyjmuje się minimalny margines 15–20 dB dla gwarancji niezawodności.

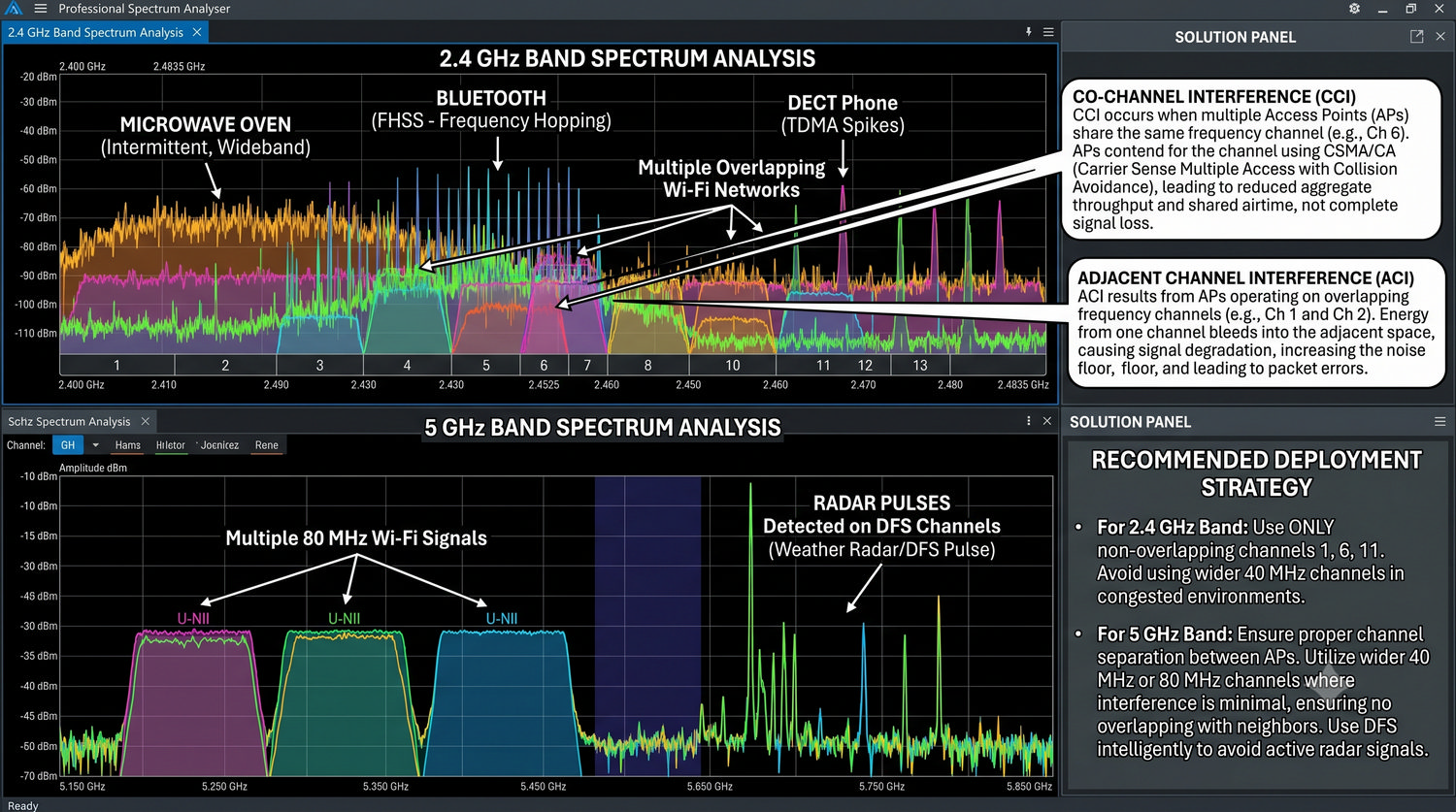

Interferencje są najpoważniejszym problemem w sieciach WLAN, szczególnie w gęsto zaludnionych obszarach. W paśmie 2,4 GHz głównymi źródłami zakłóceń są kuchenki mikrofalowe (które emitują szerokopasmowy szum w całym paśmie), urządzenia Bluetooth (które skaczą po częstotliwościach) oraz starsze telefony bezprzewodowe DECT. W paśmie 5 GHz problemem są głównie inne sieci WLAN oraz radary działające na kanałach DFS.

Interferencje współkanałowe (Co-Channel Interference – CCI) występują, gdy wiele punktów dostępowych pracuje na tym samym kanale. W standardzie 802.11 urządzenia współdzielące kanał muszą konkurować o dostęp do medium (CSMA/CA), co ogranicza przepustowość. Interferencje sąsiedniokanałowe (Adjacent Channel Interference – ACI) pojawiają się, gdy AP pracują na nakładających się kanałach (np. kanał 1 i 3 w 2,4 GHz). Rozwiązaniem jest staranne planowanie kanałów – w 2,4 GHz używanie wyłącznie kanałów 1, 6, 11, a w 5 GHz odpowiednie rozdzielenie kanałów między sąsiednimi AP.

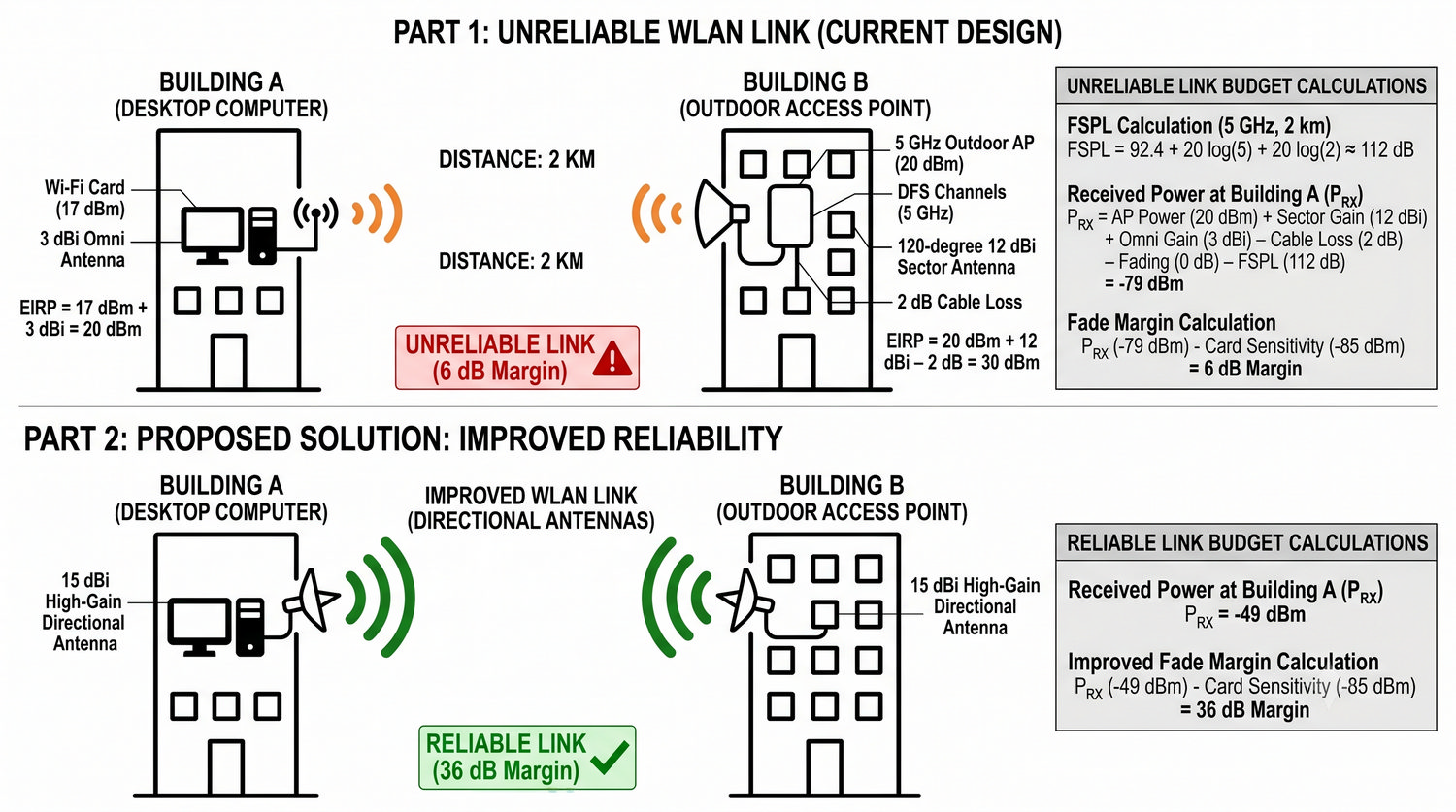

Długi link WLAN to klasyczne zadanie projektowe, które ilustruje znaczenie doboru anten i obliczania budżetu łącza. W przedstawionym scenariuszu, mimo że AP z anteną sektorową 12 dBi i wykorzystaniem kanałów DFS (EIRP = 30 dBm) wydaje się wystarczający, to po stronie karty Wi-Fi z małą anteną dookólną moc odebrana wynosi zaledwie -79 dBm.

Przy czułości karty Wi-Fi na poziomie -85 dBm (dla modulacji 64-QAM, która jest potrzebna do uzyskania akceptowalnej prędkości), margines wynosi tylko 6 dB – każdy deszcz, wiatr poruszający antenami, czy dodatkowe zakłócenia spowodują utratę łączności. Rozwiązaniem jest zastosowanie anten kierunkowych o zysku 15 dBi po obu stronach (zamiast dookólnej i sektorowej). Wtedy P_RX wzrasta do -49 dBm, co daje margines 36 dB. W praktyce dla łącza 2 km w paśmie 5 GHz wystarczą dwie anteny panelowe 15 dBi.

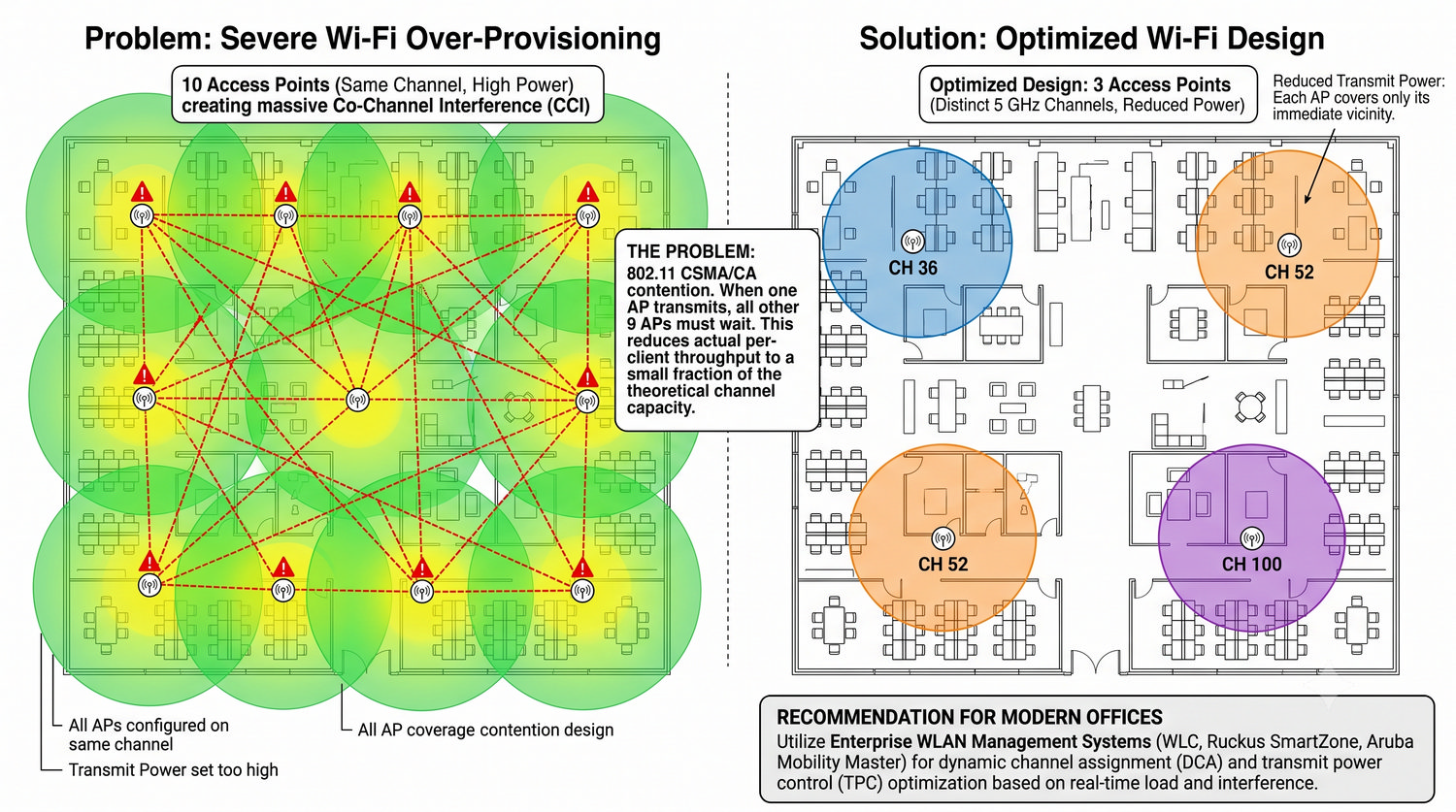

Problem zbyt gęstej sieci WLAN w biurze open space jest częstszy niż problem zbyt słabego sygnału. W standardzie 802.11 wszystkie urządzenia współdzielące kanał muszą rywalizować o dostęp do medium. Jeśli w jednej sali znajduje się 10 AP pracujących na tym samym kanale, każda transmisja jednego AP powoduje, że pozostałe 9 musi czekać. W praktyce przepustowość dostępna dla jednego klienta spada do ułamka teoretycznej przepustowości kanału.

Rozwiązanie problemu wymaga kilku działań: (1) redukcja liczby AP – w open space 50 osób wystarczą 2–3 AP, jeśli są dobrze rozmieszczone; (2) użycie pasma 5 GHz z odpowiednim rozdzieleniem kanałów (np. kanały 36, 52, 100); (3) zmniejszenie mocy nadawania AP tak, aby pokrywały tylko swoje najbliższe otoczenie, nie interferując z sąsiednimi AP; (4) wykorzystanie funkcji zarządzania siecią WLAN (WLC/Ruckus/Aruba), które dynamicznie optymalizują kanały i moc w zależności od obciążenia.

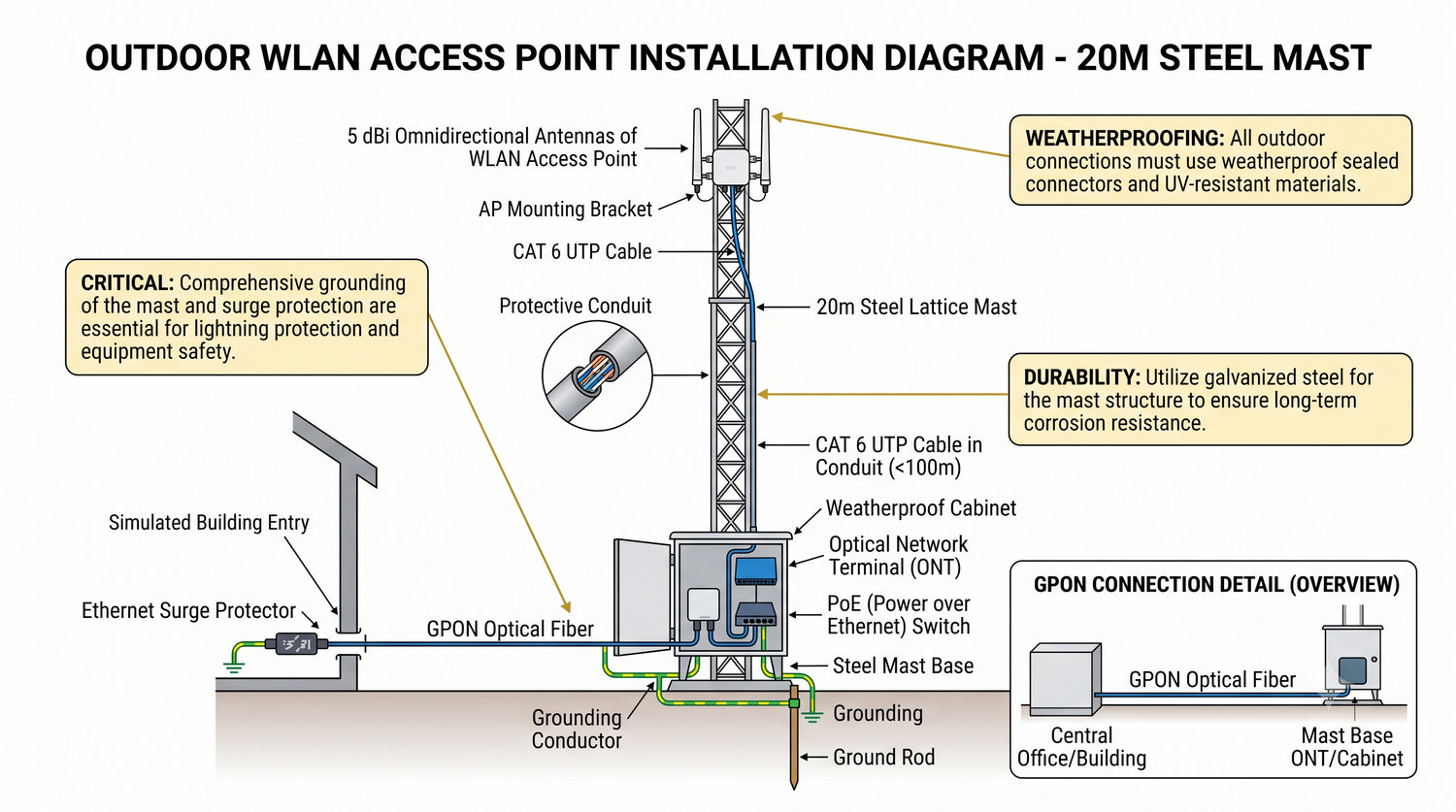

Instalacja zewnętrznego punktu dostępowego na maszcie wymaga uwzględnienia kilku kluczowych aspektów technicznych. Po pierwsze, zasilanie PoE (Power over Ethernet) – kabel UTP służy jednocześnie do transmisji danych i zasilania AP. Należy upewnić się, że długość kabla nie przekracza 100 m (limit standardu Ethernet) i że stosowany jest przełącznik PoE o odpowiedniej mocy (standard 802.3af/at/bt zależnie od modelu AP).

Po drugie, łączność z siecią szkieletową przez GPON – światłowód doprowadzony do ONT (Optical Network Terminal) na dole masztu, a następnie skrętka do AP na górze. Alternatywnie, ONT może być zamontowany wewnątrz budynku, a światłowód prowadzony bezpośrednio do przełącznika PoE. Po trzecie i najważniejsze, grounding – maszt stalowy musi być uziemiony, aby odprowadzać ładunki elektrostatyczne i zapewnić ochronę odgromową. Na kablu UTP, przed wejściem do budynku, należy zainstalować ochronniki przepięciowe (surge protectory), które w przypadku wyładowania atmosferycznego odprowadzą przepięcie do ziemi, zanim dotrze do urządzeń wewnątrz budynku.

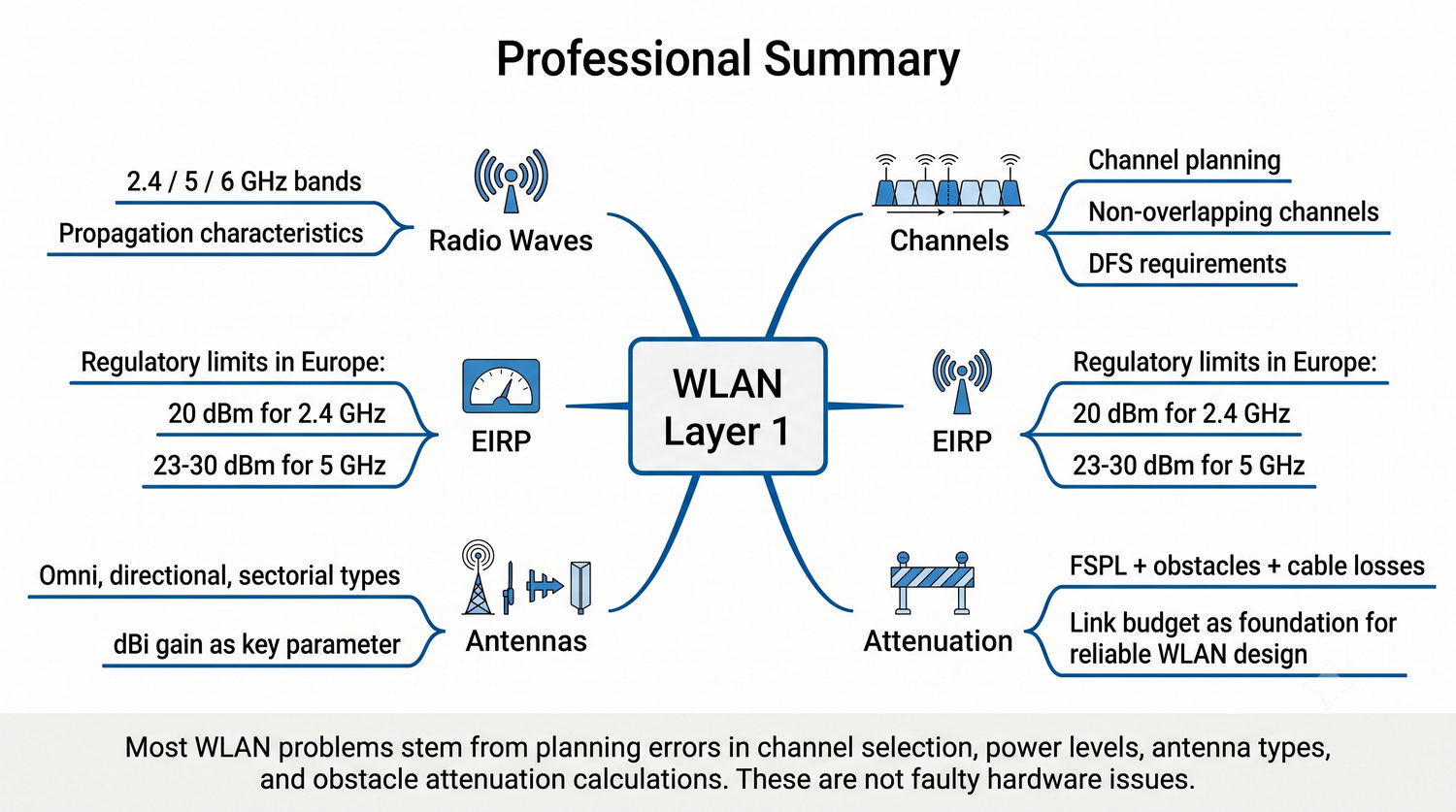

Prezentacja przedstawiła kompleksowe omówienie aspektów warstwy fizycznej w sieciach WLAN, od podstaw propagacji fal radiowych, przez charakterystykę poszczególnych pasm i kanałów, po praktyczne aspekty doboru anten, obliczania tłumienia i budżetu łącza.

Zrozumienie tych zagadnień jest niezbędne dla każdego administratora i projektanta sieci bezprzewodowych. W praktyce, najczęstsze problemy WLAN wynikają nie z wadliwego sprzętu, ale z błędów w planowaniu – niewłaściwego doboru kanałów, zbyt wysokiej mocy nadawania, nieodpowiedniego typu anten lub braku uwzględnienia tłumienia na przeszkodach. Staranne zaprojektowanie warstwy fizycznej WLAN to klucz do niezawodnej sieci bezprzewodowej.

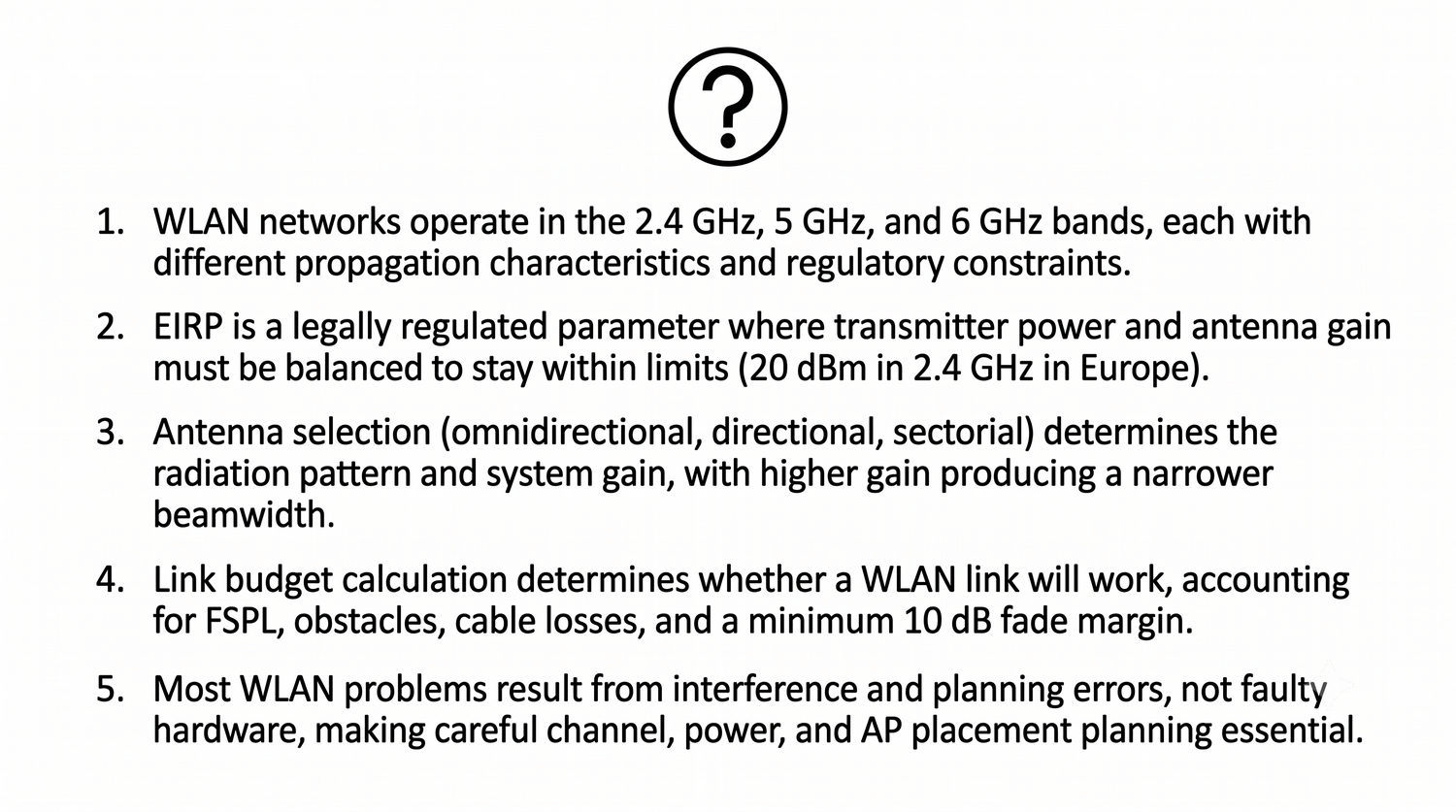

Prezentacja wprowadziła studentów w zagadnienia warstwy fizycznej sieci WLAN, które stanowią fundament dla zrozumienia bardziej zaawansowanych aspektów sieci bezprzewodowych, takich jak protokoły dostępu do medium (CSMA/CA), roamingu, QoS czy zarządzania sieciami WLAN.

Znajomość fizycznych podstaw propagacji fal radiowych, charakterystyk anten i zasad obliczania budżetu łącza jest niezbędna dla każdego administratora sieci, który chce projektować niezawodne i wydajne sieci WLAN. Pamiętaj: diagnostykę każdego problemu WLAN należy zaczynać od sprawdzenia warstwy fizycznej – mocy sygnału, interferencji i doboru anten, a nie od konfiguracji IP czy ustawień protokołów.
