Prezentacja otwierająca cykl wykładów poświęconych media konwerterom. Materiał został zaprojektowany jako wprowadzenie dla studentów I roku informatyki, którzy posiadają podstawową wiedzę o sieciach komputerowych i warstwie fizycznej modelu OSI. Celem jest wykształcenie praktycznej umiejętności doboru, konfiguracji i diagnostyki media konwerterów w rzeczywistych scenariuszach sieciowych.

W trakcie prezentacji omówione zostaną zarówno zagadnienia teoretyczne, takie jak definicja i rodzaje media konwerterów, jak i praktyczne aspekty związane z ich budową, zasilaniem i diagnostyką. Szczególny nacisk położono na zrozumienie różnicy między konwerterami L1 i L2 oraz na funkcje takie jak LFP i FEF.

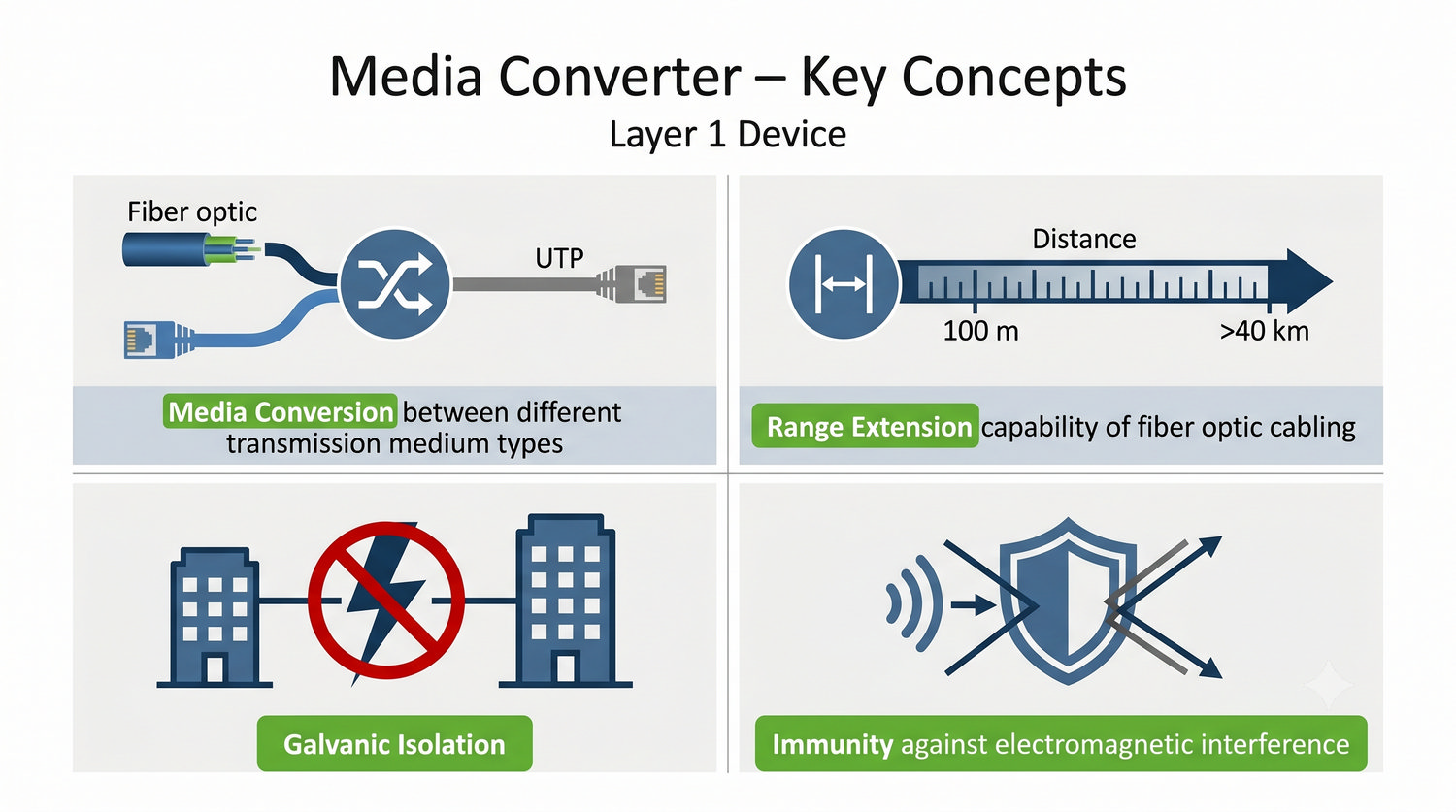

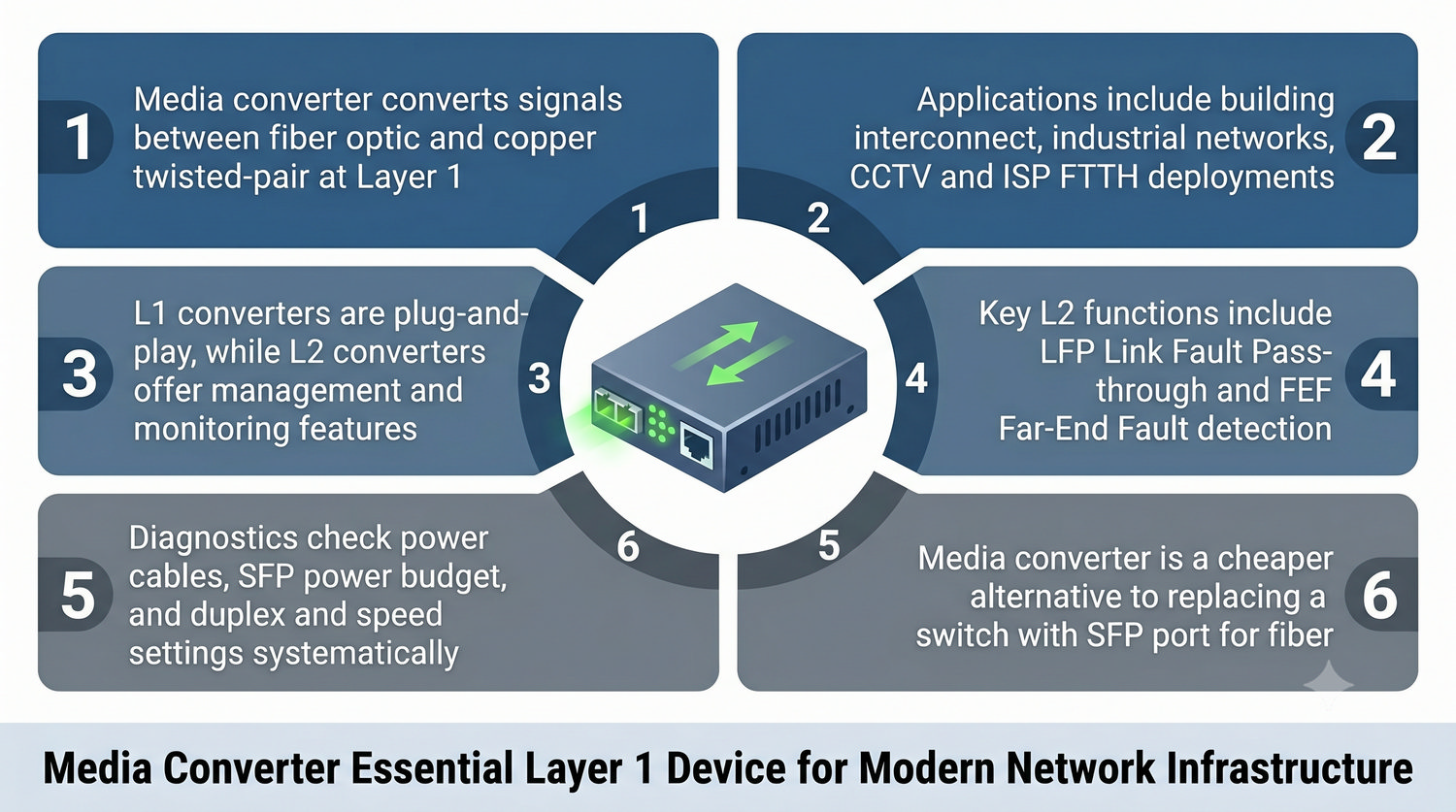

Streszczenie prezentacji zawiera esencję omawianego materiału. Media konwertery, choć często pomijane w dyskusjach o sieciach, są niezbędnym elementem infrastruktury, szczególnie w scenariuszach łączenia różnych typów mediów. Bez nich niemożliwe byłoby efektywne łączenie segmentów sieci wykorzystujących światłowody i skrętkę.

Zrozumienie różnicy między konwerterami L1 (plug-and-play, bez adresu IP) a L2 (zarządzalne, z webGUI i funkcjami diagnostycznymi) jest kluczowe dla podejmowania właściwych decyzji projektowych. Media konwertery pozostają popularnym rozwiązaniem ze względu na niski koszt i prostotę wdrożenia.

Różnorodność mediów transmisyjnych wynika z kompromisów między kosztem, zasięgiem, przepustowością i odpornością na zakłócenia. Skrętka UTP jest tania i łatwa w instalacji, ale jej zasięg jest ograniczony do 100 metrów. Światłowód oferuje znacznie większy zasięg i odporność na EMI, ale jest droższy i wymaga specjalistycznego sprzętu. W praktyce sieci korporacyjne, kampusowe i operatorskie łączą oba typy mediów, co wymaga urządzeń konwertujących sygnał między nimi.

Sytuacja, w której switch nie ma portu SFP, jest częstsza niż się wydaje – wiele przełączników warstwy dostępu oferuje wyłącznie porty RJ-45. Wymiana całego switcha na model z SFP byłaby kosztowna i nieuzasadniona, podczas gdy media konwerter za kilkadziesiąt czy kilkaset złotych rozwiązuje problem.

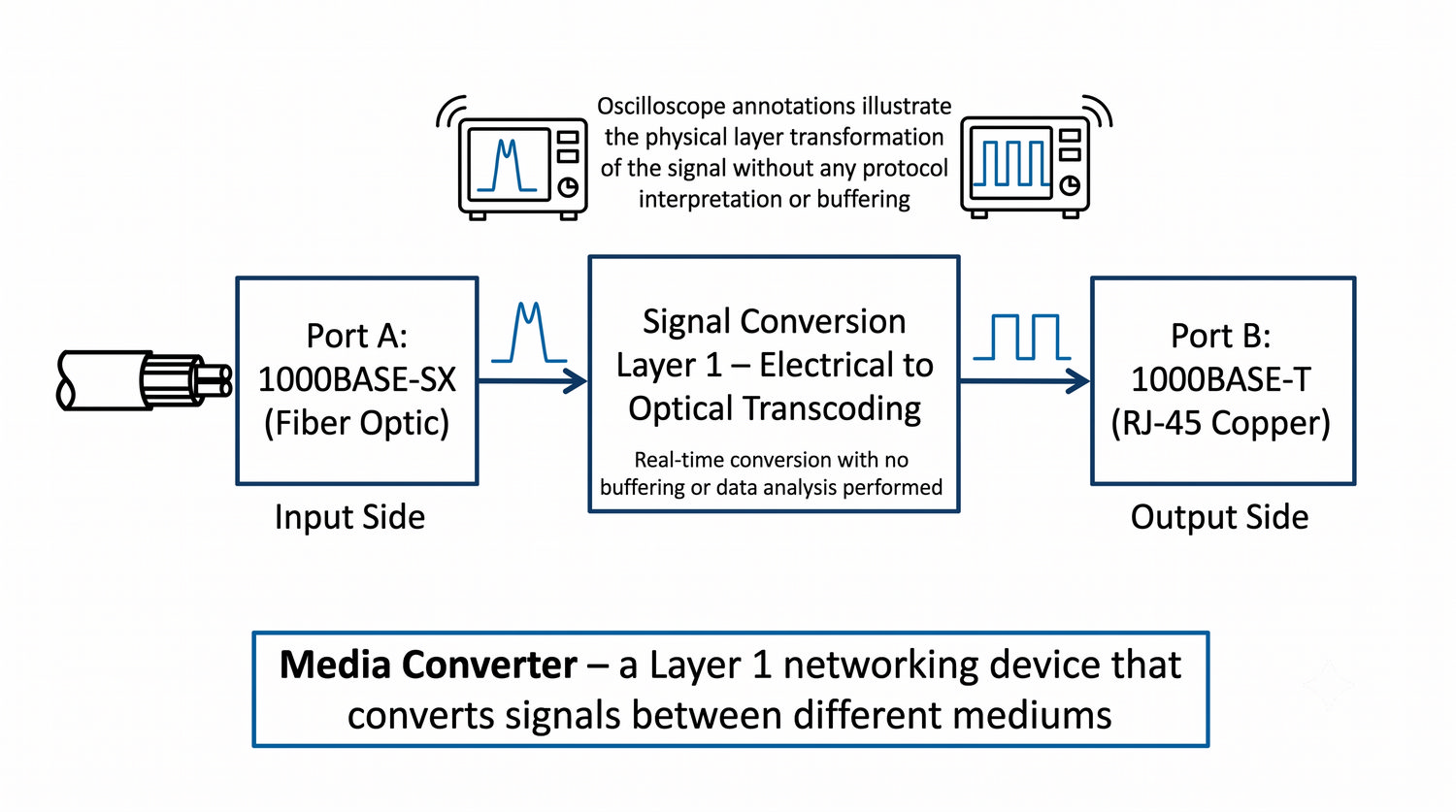

Media konwerter jest urządzeniem warstwy fizycznej, co oznacza, że nie interpretuje przesyłanych danych – nie widzi adresów MAC, nie podejmuje decyzji o przekazywaniu ramek. Jego jedynym zadaniem jest przekształcenie sygnału z postaci optycznej (światłowód) na elektryczną (skrętka) lub odwrotnie, z zachowaniem parametrów czasowych i jakościowych transmisji.

Większość media konwerterów jest bezadresowa i działa w trybie plug-and-play – wystarczy podłączyć kable i zasilanie. Istnieją jednak modele zarządzalne (L2), które oferują dodatkowe funkcje, takie jak diagnostyka, monitorowanie czy Link Fault Pass-through.

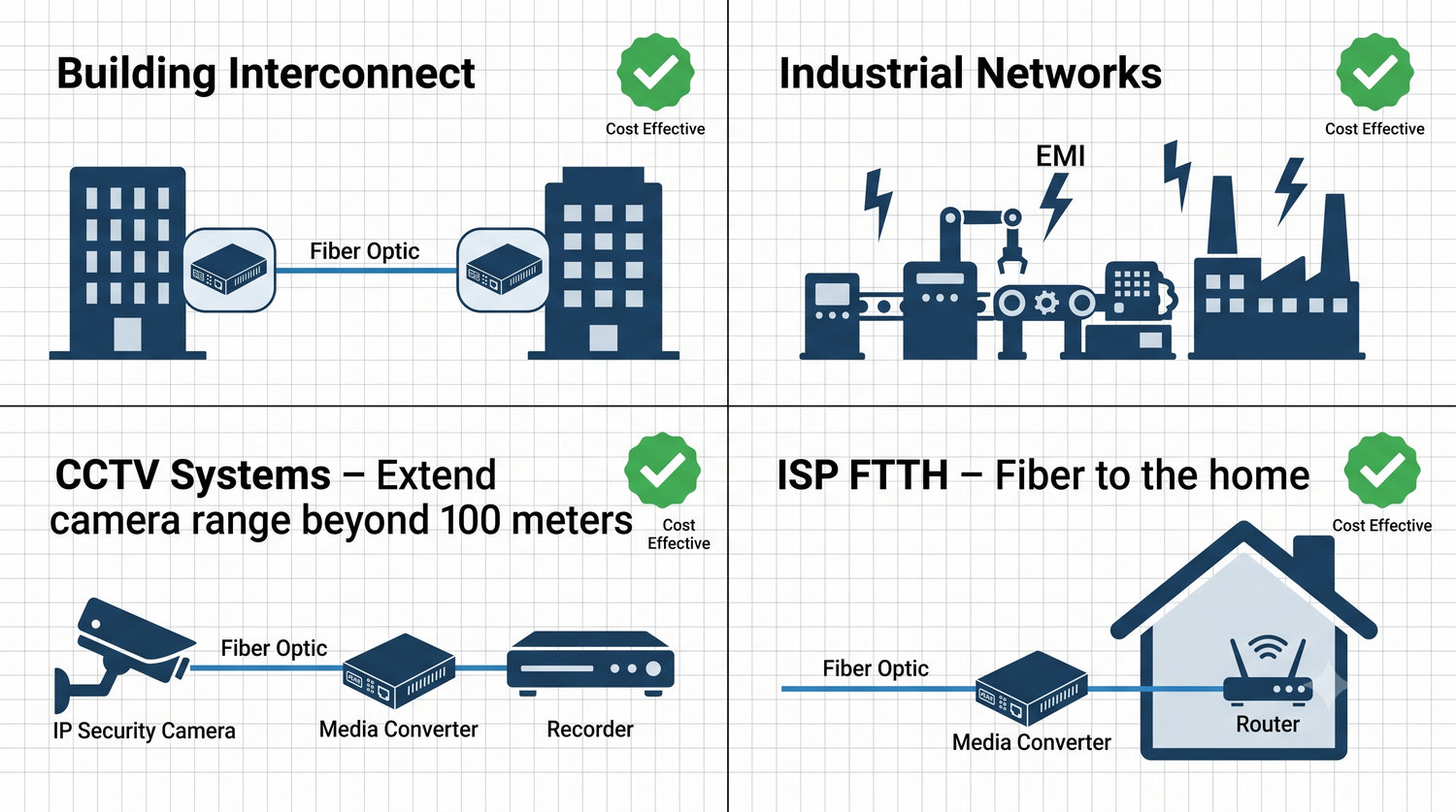

Media konwertery znajdują zastosowanie w wielu obszarach infrastruktury sieciowej. Najczęstszym scenariuszem jest łączenie dwóch budynków – wewnątrz każdego budynku stosuje się skrętkę (do 100 m), a między budynkami światłowód (nawet do kilku kilometrów). Media konwertery po obu stronach dokonują konwersji sygnału.

W sieciach przemysłowych światłowód jest często jedynym medium zapewniającym odporność na zakłócenia elektromagnetyczne generowane przez silniki, spawarki czy piece indukcyjne. W systemach CCTV media konwertery umożliwiają transmisję obrazu z kamer IP oddalonych o setki metrów od rejestratora. Operatorzy ISP stosują media konwertery w technologii FTTH do konwersji sygnału optycznego na elektryczny w mieszkaniu klienta.

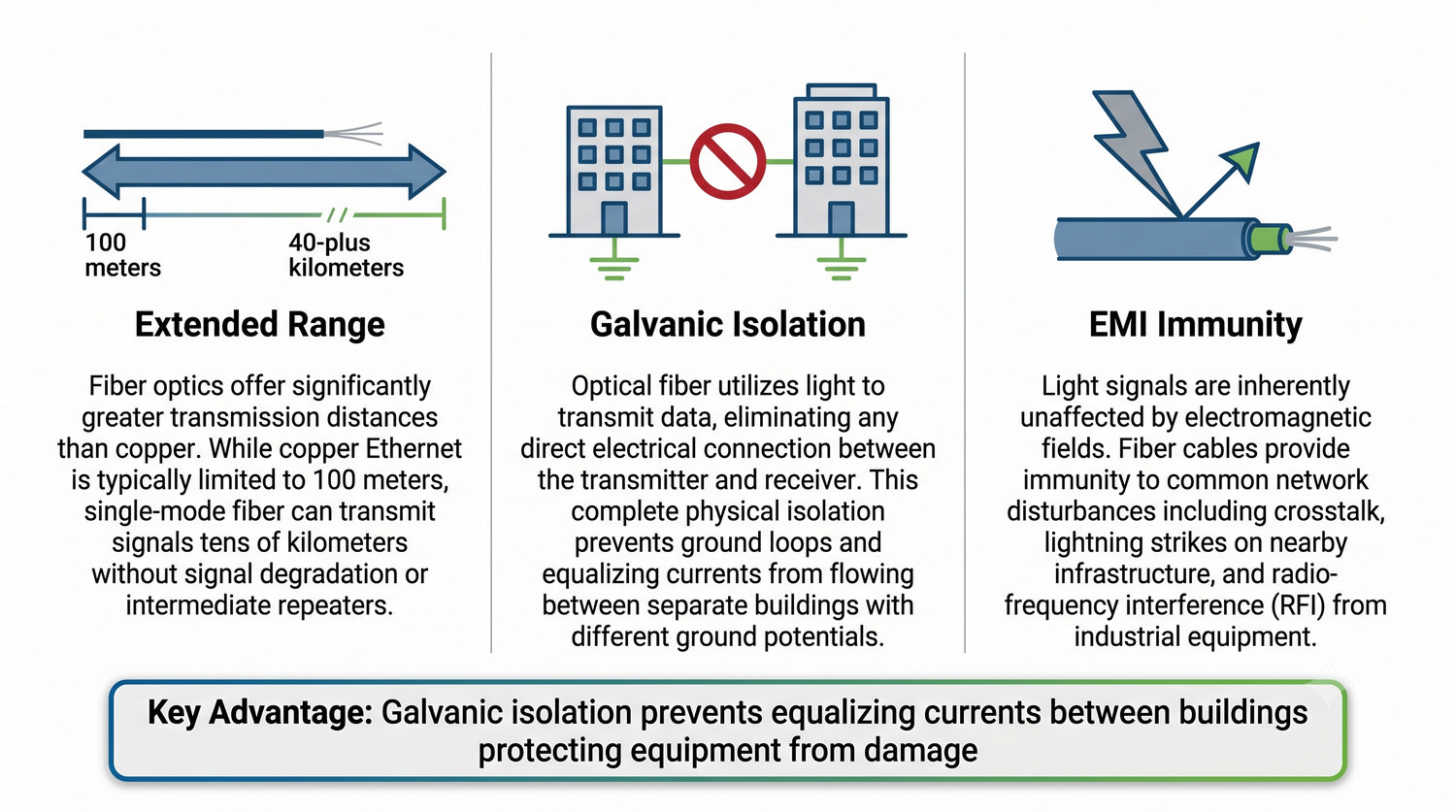

Przedłużenie zasięgu jest najczęściej wymienianą zaletą media konwerterów. Skrętka UTP jest ograniczona do 100 m, co wynika z parametrów tłumienia i przesłuchów zdefiniowanych w standardzie IEEE 802.3. Światłowód jednomodowy (SMF) umożliwia transmisję na dystansie dziesiątek kilometrów, co jest niezbędne przy łączeniu oddalonych lokalizacji.

Izolacja galwaniczna to kluczowa zaleta w kontekście łączenia budynków. Różnice potencjałów między budynkami mogą powodować przepływ prądów wyrównawczych, które uszkadzają sprzęt sieciowy. Światłowód, jako medium dielektryczne, nie przewodzi prądu, co całkowicie eliminuje to zagrożenie. Dodatkowo światłowód jest odporny na zakłócenia elektromagnetyczne (EMI), co ma znaczenie w środowiskach przemysłowych.

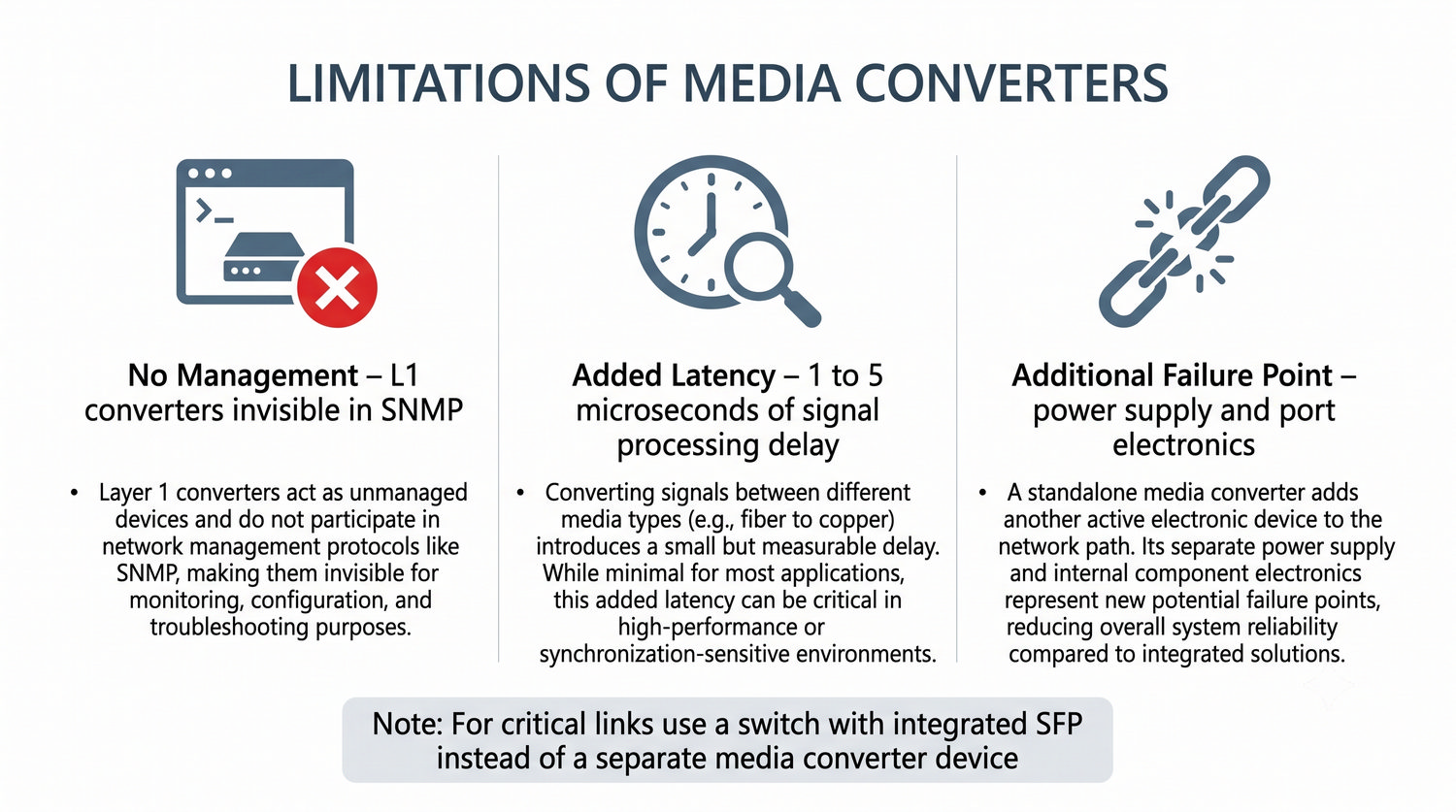

Podstawowym ograniczeniem media konwerterów L1 jest brak możliwości zarządzania i monitorowania. Administrator sieci nie widzi konwertera w systemie SNMP, nie może sprawdzić jego statusu ani parametrów pracy. W przypadku awarii konieczna jest fizyczna inspekcja urządzenia.

Opóźnienie wprowadzane przez media konwerter wynosi typowo 1-5 µs, co w większości aplikacji jest pomijalne, ale w sieciach o bardzo restrykcyjnych wymaganiach czasowych (np. HFT – High-Frequency Trading) może mieć znaczenie. Dodatkowy punkt awarii to kolejny argument przeciwko stosowaniu media konwerterów w krytycznych łączach – w takich przypadkach lepszym wyborem jest switch z wbudowanym portem SFP.

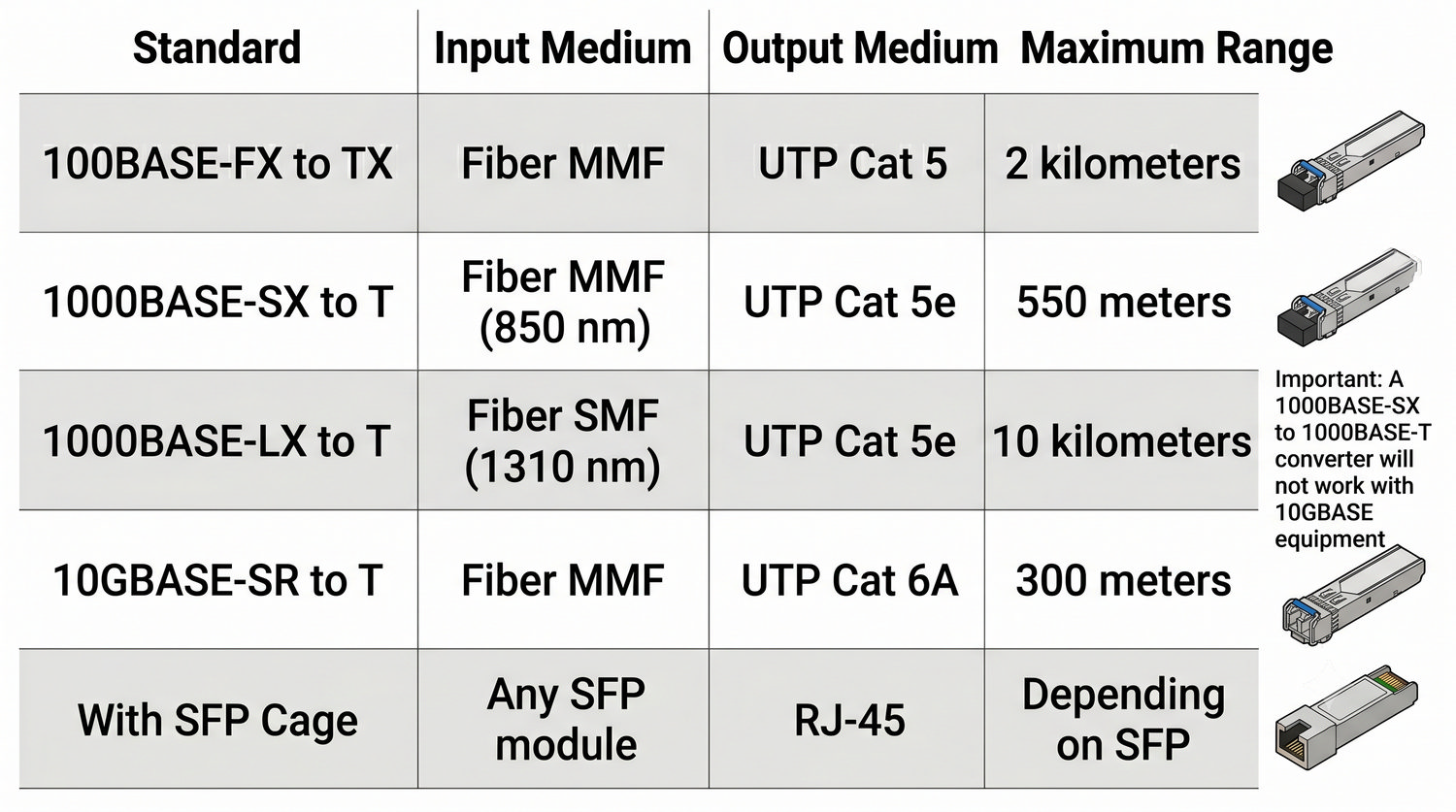

Media konwertery różnią się obsługiwanymi standardami, które determinują prędkość transmisji, rodzaj światłowodu i maksymalny zasięg. Konwertery 100BASE-FX→TX są stosowane w starszych sieciach Fast Ethernet (100 Mb/s), natomiast 1000BASE-SX/LX→T dominują w sieciach Gigabit Ethernet. Dla sieci 10 Gb/s dostępne są konwertery 10GBASE-SR/LR→T, choć są one znacznie droższe.

Konwertery z wbudowanym gniazdem SFP oferują największą elastyczność – użytkownik może dobrać odpowiedni transceiver SFP do konkretnego zastosowania (SX do krótkich dystansów w MMF, LX/LH do dłuższych w SMF, BX do transmisji na jednym włóknie). Należy jednak pamiętać, że prędkość konwertera jest określona przez jego konstrukcję – konwerter 1 Gb/s nie obsłuży SFP 10 Gb/s.

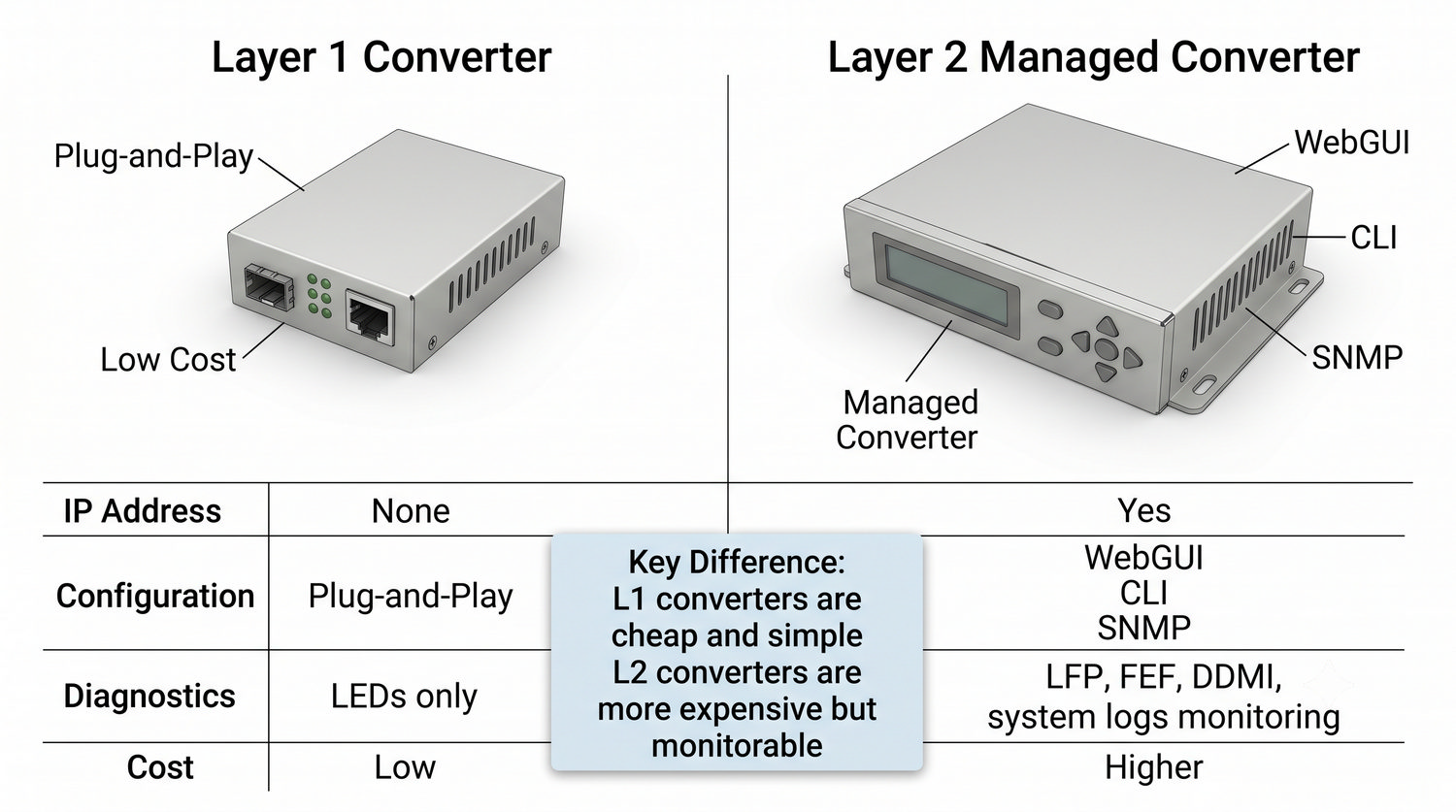

Podstawowa różnica między konwerterami L1 i L2 polega na możliwości zarządzania. Konwertery L1 są urządzeniami warstwy fizycznej – nie mają adresu IP, nie oferują interfejsu konfiguracyjnego, działają w trybie plug-and-play. Są tanie i proste w użyciu, ale nie dają administracji żadnych informacji o stanie łącza.

Konwertery L2 to bardziej zaawansowane urządzenia, które – mimo że ich podstawową funkcją jest konwersja mediów – posiadają adres IP, interfejs webGUI, obsługę SNMP oraz zaawansowane funkcje diagnostyczne, takie jak Link Fault Pass-through (LFP) i Far-End Fault (FEF). Umożliwiają one administratorowi zdalne monitorowanie łącza i szybkie lokalizowanie problemów. Wybór między L1 a L2 zależy od budżetu i wymagań dotyczących monitorowania.

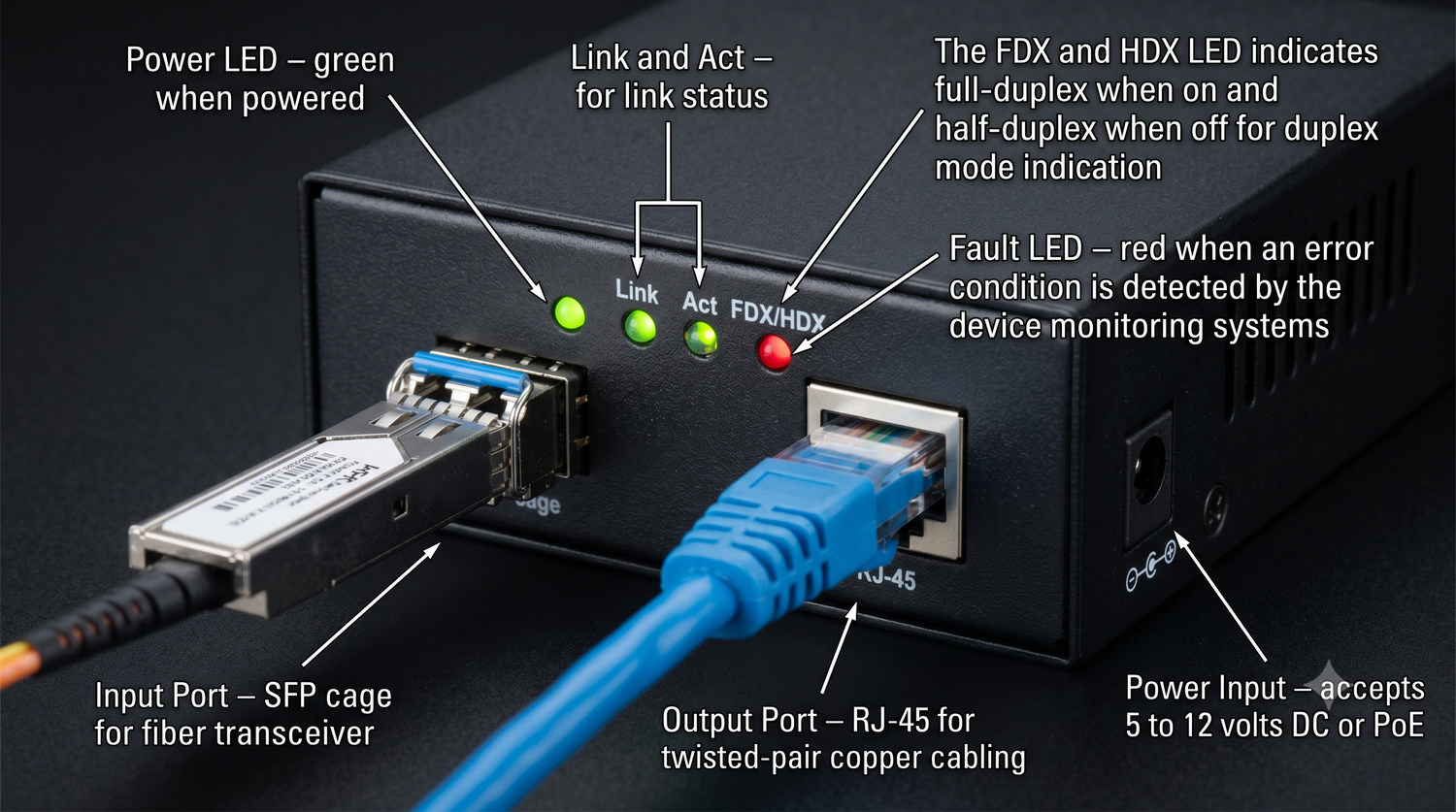

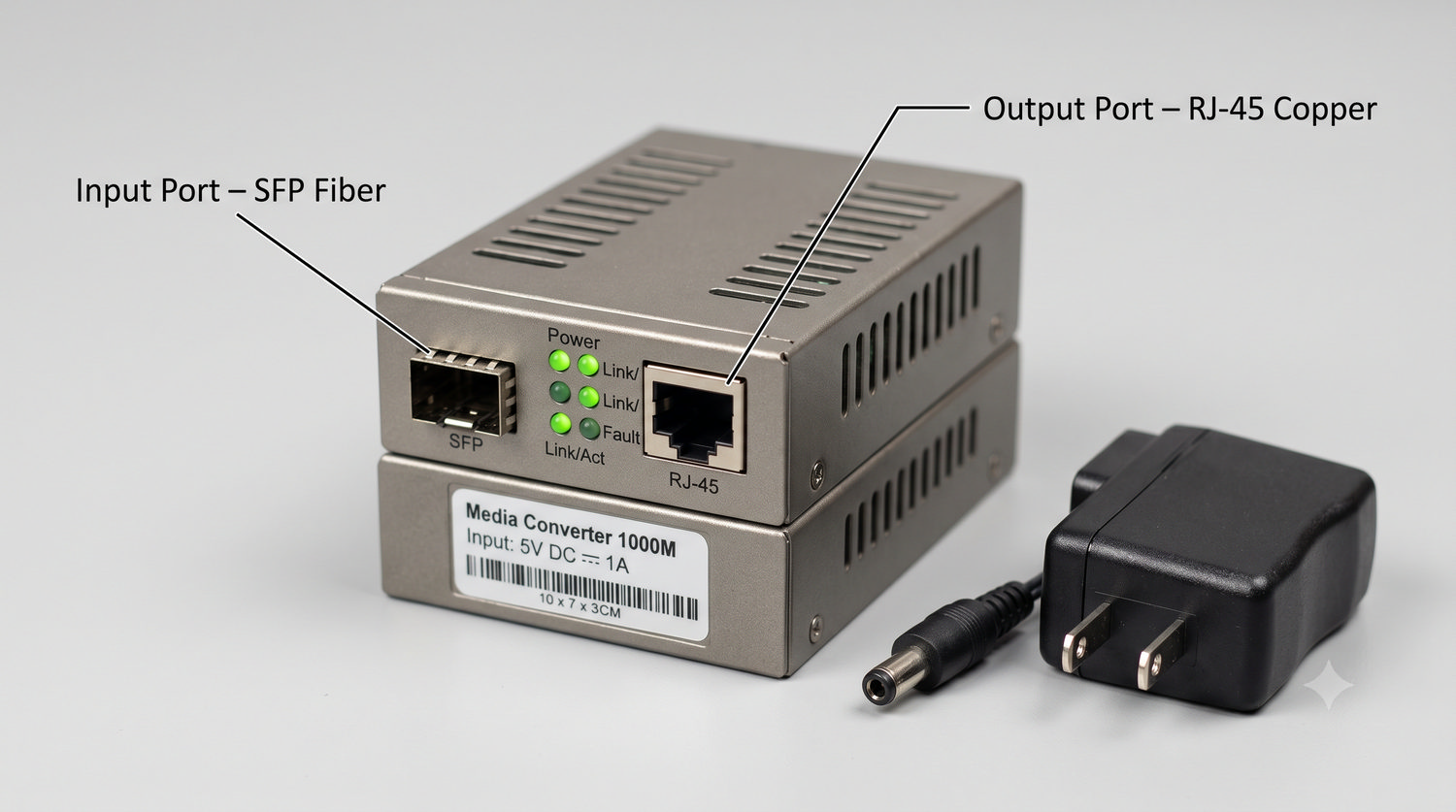

Zewnętrzna budowa media konwertera jest stosunkowo prosta i intuicyjna. Na przednim lub tylnym panelu znajdują się porty służące do podłączenia mediów – najczęściej jeden port RJ-45 (8P8C) dla skrętki oraz jedno gniazdo SFP lub zintegrowany transceiver światłowodowy dla światłowodu. Niektóre konwertery oferują dwa porty RJ-45 i dwa gniazda SFP, umożliwiając redundancję lub separację ruchu.

Diody LED dostarczają podstawowych informacji o stanie urządzenia: Power (zasilanie), Link/Act (połączenie i aktywność na każdym porcie), FDX/HDX (tryb duplex) oraz Fault (błąd). Zasilanie najczęściej realizowane jest przez zewnętrzny zasilacz AC/DC (5-12 V), choć coraz popularniejsze staje się zasilanie PoE, które eliminuje potrzebę osobnego zasilacza.

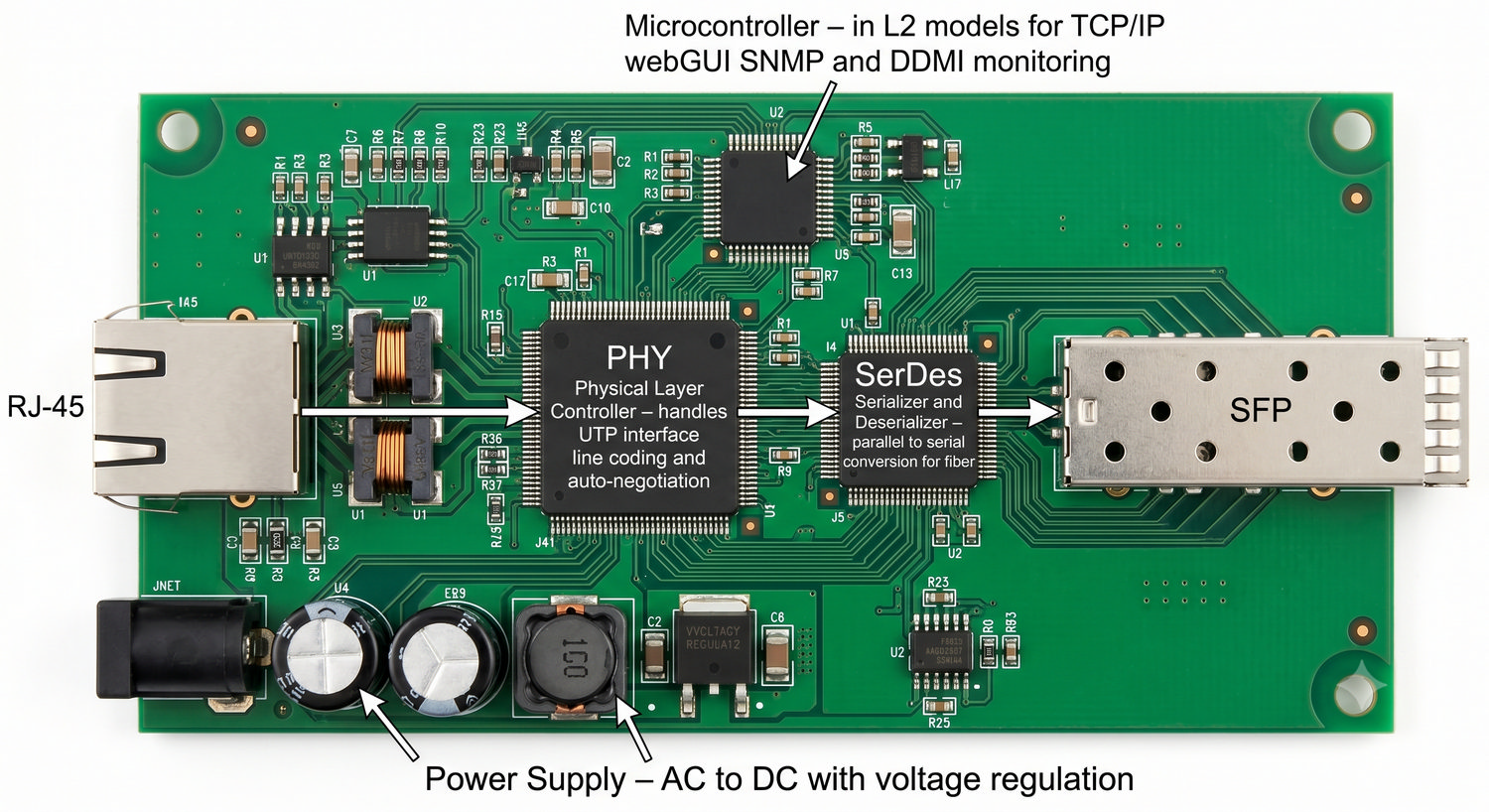

Wewnętrzna budowa media konwertera skupia się wokół kilku kluczowych układów scalonych. Układ PHY (Physical Layer) odpowiada za interfejs elektryczny ze skrętką – realizuje kodowanie linii (np. 4B/5B, 8B/10B), autonegocjację, detekcję kolizji i zarządzanie trybem duplex. Układ SerDes dokonuje konwersji danych pomiędzy postacią równoległą (wewnętrzna szyna danych) a szeregową (strumień bitów dla światłowodu).

W modelach zarządzalnych (L2) znajduje się mikrokontroler, który odpowiada za stos TCP/IP, interfejs webGUI, obsługę SNMP oraz funkcje diagnostyczne, takie jak odczyt DDMI z transceivera SFP. Zasilacz AC/DC dostarcza stabilizowane napięcie do wszystkich układów, często z separacją galwaniczną między stroną wejściową a wyjściową.

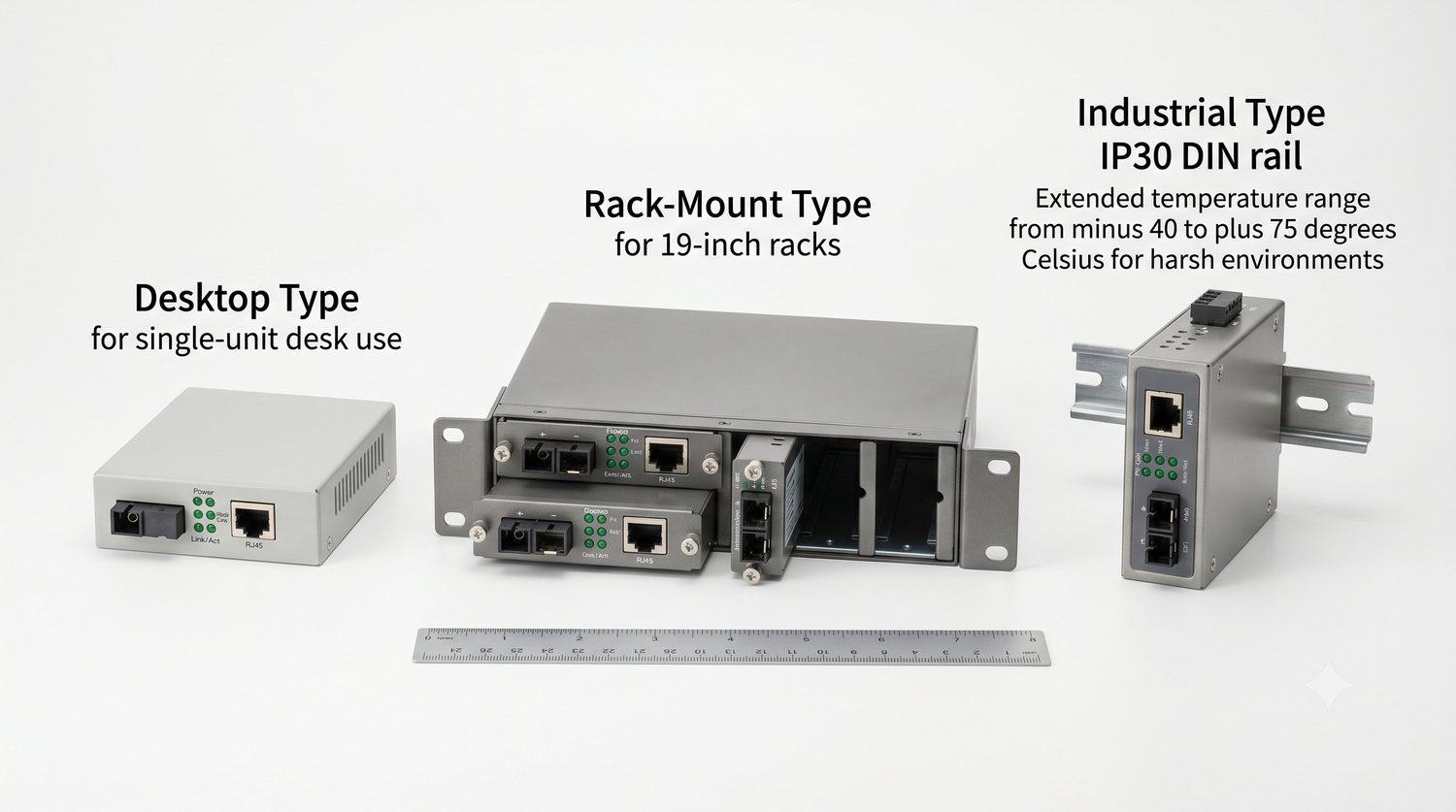

Obudowa media konwertera jest dostosowana do środowiska, w którym urządzenie ma pracować. Najpopularniejsza jest obudowa biurkowa – małe, lekkie urządzenie z plastikową lub metalową obudową, przeznaczone do pojedynczego zastosowania. Konwertery rack-mount montuje się w szafie 19-calowej, często w formie modułowego chassis z wymiennymi wkładkami (np. 16 konwerterów w 1U).

Konwertery przemysłowe charakteryzują się obudową o wysokiej szczelności (IP30 lub wyższej), montażem na szynie DIN oraz odpornością na ekstremalne temperatury, wibracje i wilgoć. Są przeznaczone do pracy w halach produkcyjnych, na zewnątrz budynków oraz w innych wymagających środowiskach. Wybór odpowiedniego typu obudowy ma kluczowe znaczenie dla niezawodności instalacji.

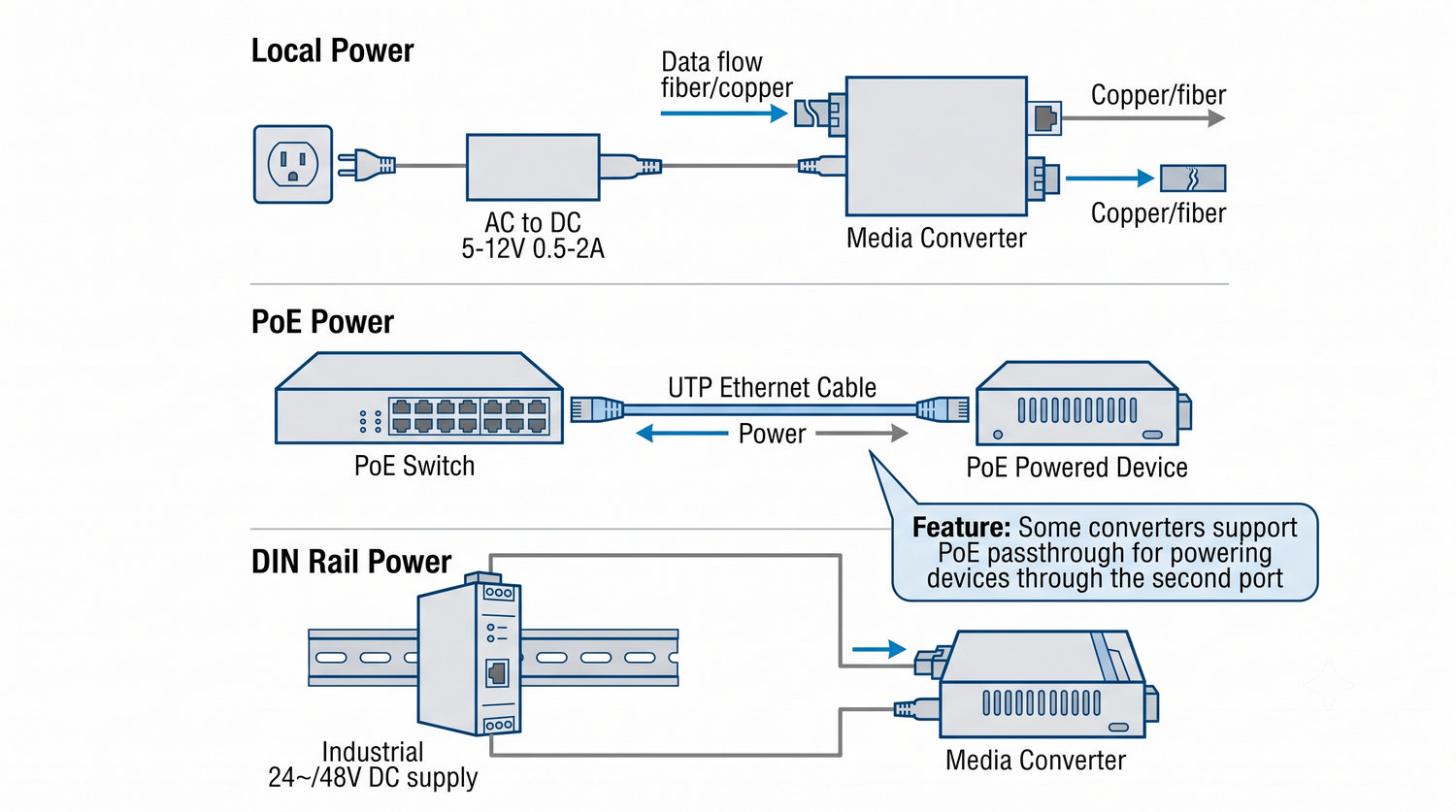

Zasilanie media konwertera jest istotnym aspektem projektowania instalacji. Większość konwerterów biurkowych jest zasilana lokalnie za pomocą zewnętrznego zasilacza AC/DC. Wadą tego rozwiązania jest konieczność dostępu do gniazdka elektrycznego oraz ryzyko awarii zasilacza jako dodatkowego punktu awarii.

Zasilanie PoE (zgodne z IEEE 802.3af – do 15,4 W lub 802.3at – do 30 W) jest wygodnym rozwiązaniem, szczególnie w instalacjach z kamerami IP, gdzie konwerter może być zasilany bezpośrednio z przełącznika PoE. Niektóre konwertery oferują funkcję passthrough PoE, czyli przekazywanie zasilania na drugi port – pozwala to na zasilenie kamery IP poprzez konwerter, bez konieczności stosowania dodatkowego zasilacza.

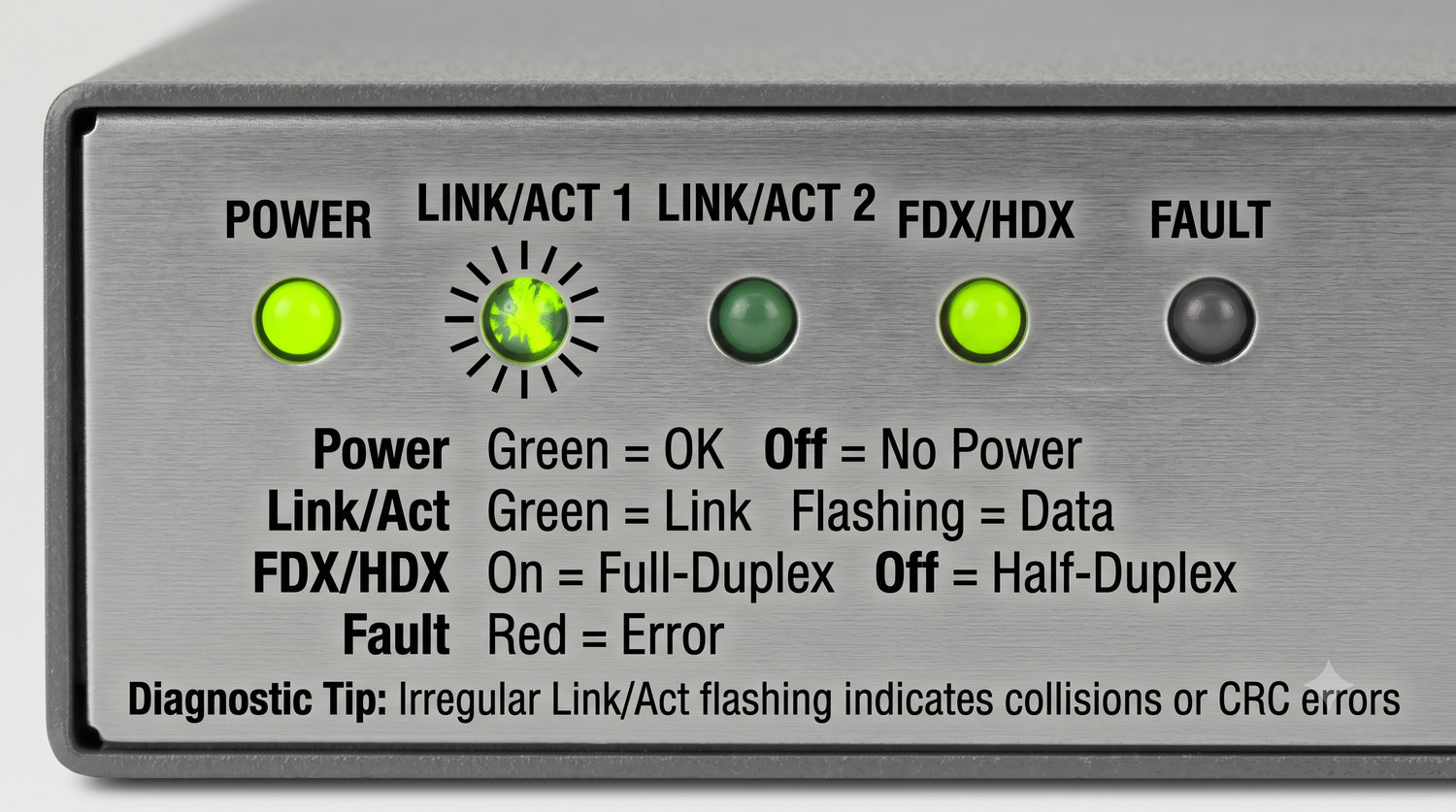

Diody LED na panelu czołowym media konwertera są podstawowym źródłem informacji o stanie urządzenia. Dioda Power informuje o obecności zasilania – jeśli nie świeci, konwerter nie otrzymuje napięcia (uszkodzony zasilacz, przerwany kabel zasilający, przepalony bezpiecznik). Dioda Link/Act dla każdego portu wskazuje, czy połączenie fizyczne jest nawiązane (świeci) i czy odbywa się transmisja danych (miga).

Dioda FDX/HDX wskazuje tryb duplex – full-duplex oznacza możliwość jednoczesnej transmisji i odbioru, half-duplex tylko naprzemienną. Dioda Fault zapala się w przypadku wykrycia błędu, na przykład gdy funkcja LFP wyłączy link na jednym porcie z powodu utraty linku na drugim. Nieregularne miganie diody Link/Act może wskazywać na problemy z jakością łącza – kolizje (w half-duplex) lub błędy CRC.

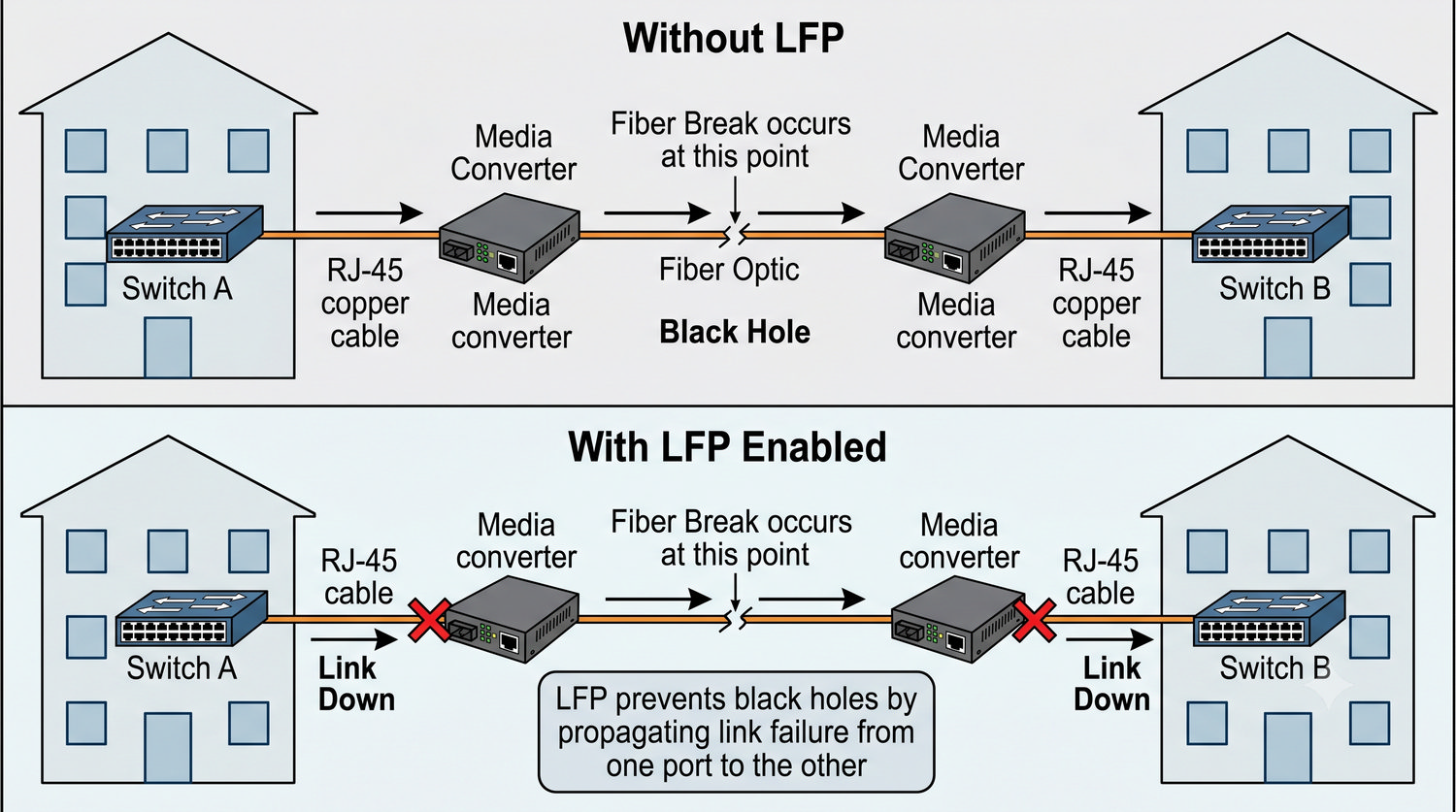

LFP (Link Fault Pass-through) jest jedną z najważniejszych funkcji zarządzalnych media konwerterów. Bez LFP sytuacja wygląda następująco: pęka światłowód między dwoma konwerterami. Konwerter A traci link na porcie światłowodowym, ale port RJ-45 dalej wysyła sygnał – przełącznik podłączony do konwertera A nie wie o problemie i nadal wysyła dane, które nigdy nie docierają do celu. To zjawisko nazywa się black hole (czarna dziura).

Z włączoną funkcją LFP: gdy konwerter traci link na porcie światłowodowym, natychmiast wyłącza link na porcie RJ-45. Przełącznik po stronie RJ-45 widzi link down i przestaje wysyłać dane. Niektóre przełączniki mogą wtedy automatycznie przełączyć ruch na łącze zapasowe (jeśli jest skonfigurowana redundancja, np. STP). LFP znacząco skraca czas detekcji awarii w porównaniu z mechanizmami warstwy wyższej.

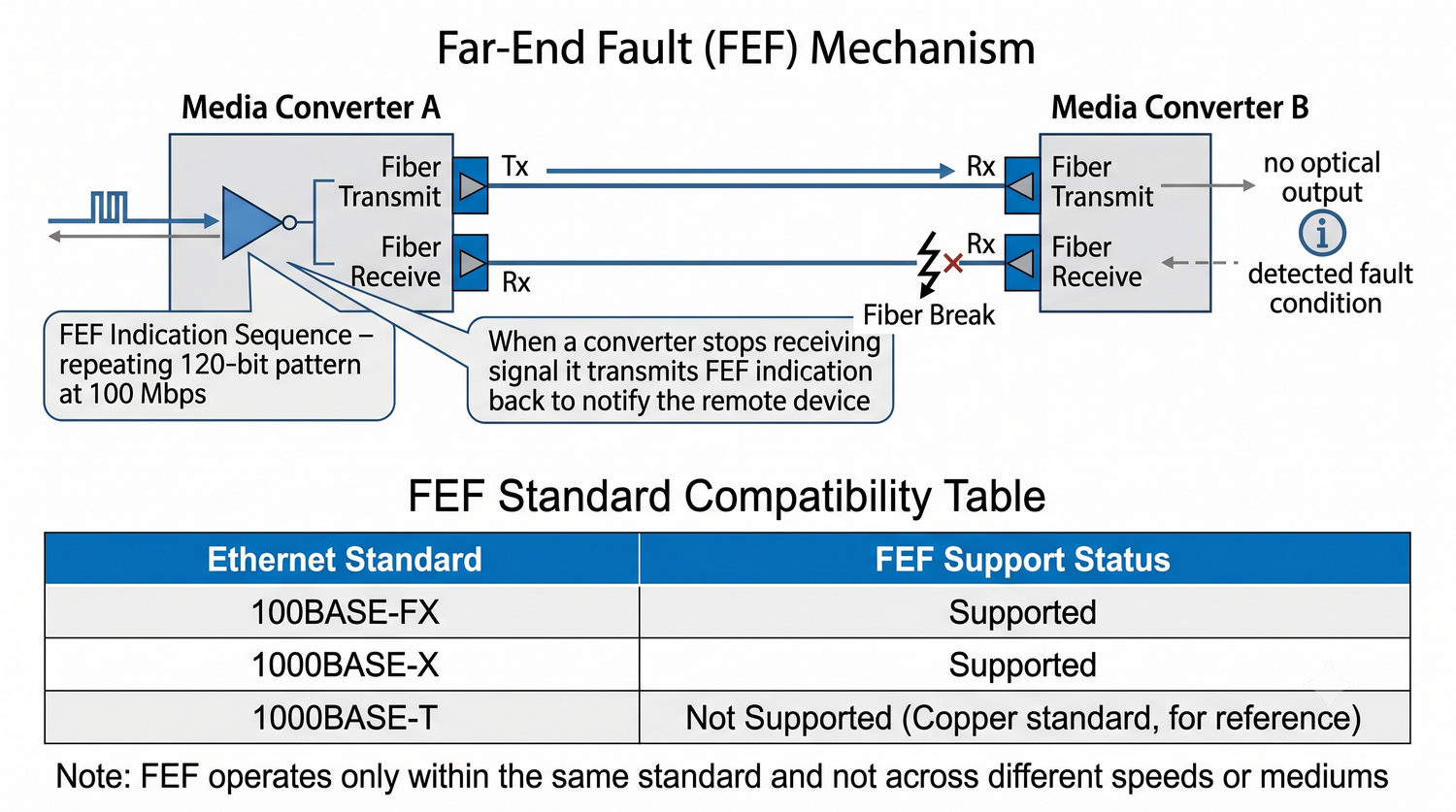

Far-End Fault (FEF) jest mechanizmem zdefiniowanym w standardzie IEEE 802.3 dla łączy światłowodowych. Działa na zasadzie wzajemnego monitorowania – każdy konwerter nasłuchuje sygnału z przeciwnej strony. Jeśli konwerter A przestaje odbierać sygnał od konwertera B (z powodu przerwy w światłowodzie, uszkodzenia lasera w B itp.), konwerter A wysyła do B specjalną sekwencję FEF, informującą o problemie.

Ograniczeniem FEF jest to, że działa tylko w obrębie tego samego standardu fizycznego – na przykład 1000BASE-SX z 1000BASE-SX. Nie zadziała między 1000BASE-SX a 1000BASE-T, ponieważ standard dla skrętki nie definiuje mechanizmu FEF. Ponadto FEF nie jest obsługiwany przez wszystkie konwertery – to funkcja typowa dla modeli zarządzalnych lub półzarządzalnych.

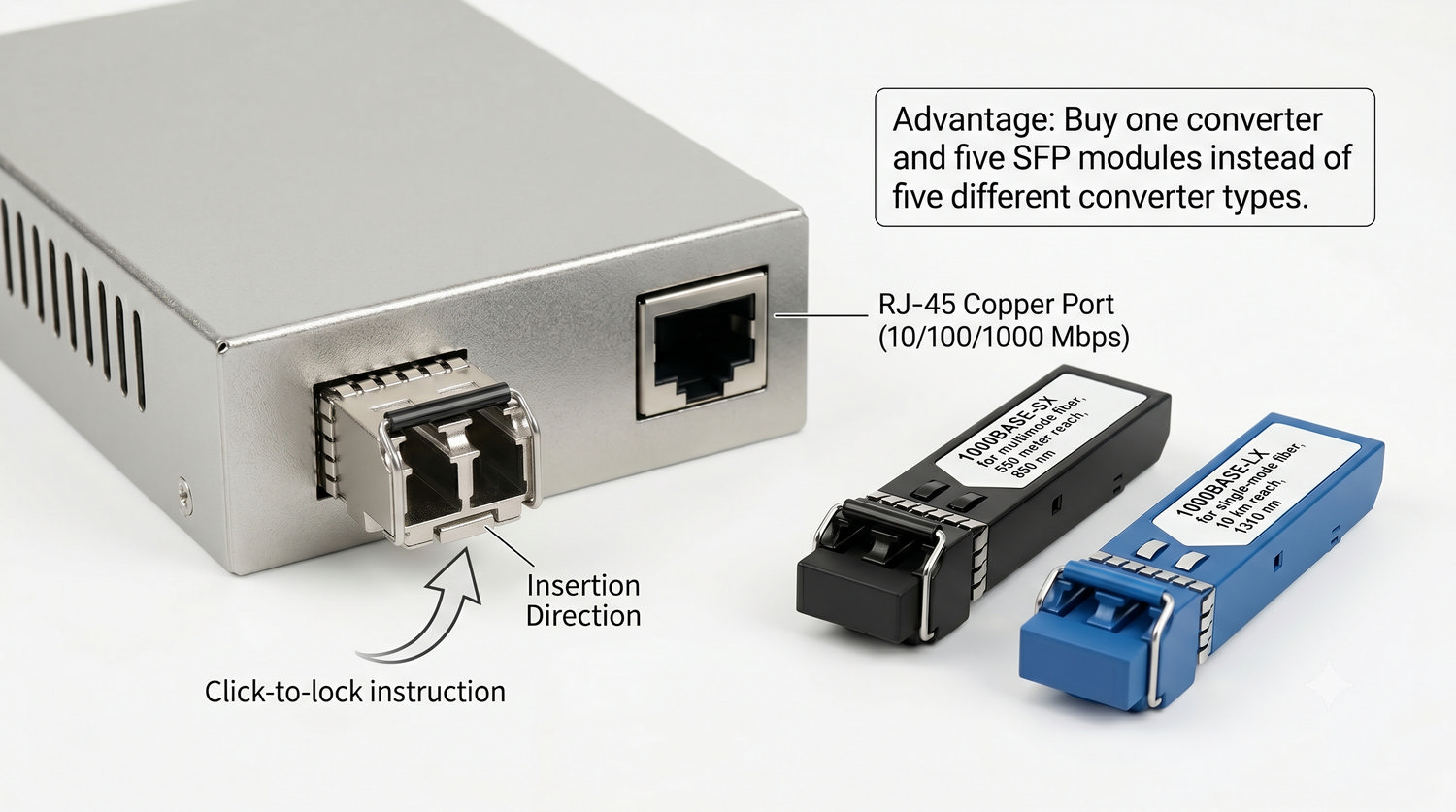

Konwertery z wbudowanym gniazdem SFP stanowią najbardziej elastyczne rozwiązanie na rynku. W przeciwieństwie do konwerterów ze zintegrowanym transceiverem (stały port światłowodowy), modele z SFP pozwalają na dostosowanie parametrów optycznych do konkretnego zastosowania. Na przykład ten sam konwerter może pracować z SFP 1000BASE-SX (MMF, 550 m) w jednej lokalizacji i z SFP 1000BASE-LX (SMF, 10 km) w innej.

Z punktu widzenia logistyki i zarządzania zapasami jest to znaczące uproszczenie – zamiast przechowywać 5 różnych typów konwerterów, wystarczy jeden typ plus zestaw SFP o różnych parametrach. Dodatkowo w przypadku awarii światłowodu (np. zmiana z MMF na SMF) wystarczy wymienić SFP, a nie cały konwerter. Należy jednak pamiętać o kompatybilności – konwerter i SFP muszą obsługiwać tę samą prędkość.

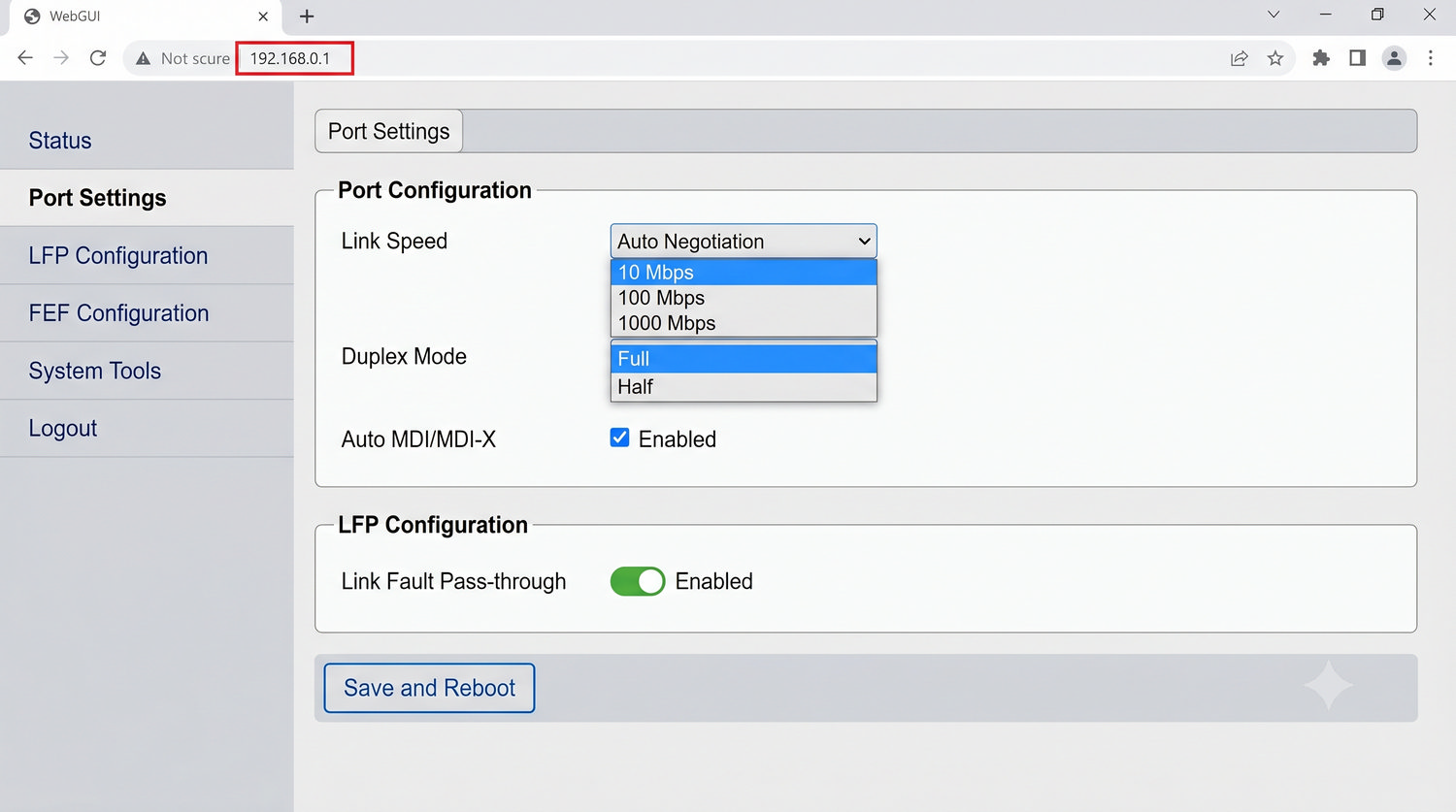

Konfiguracja zarządzalnego media konwertera odbywa się zazwyczaj przez interfejs webGUI dostępny pod domyślnym adresem IP (często 192.168.0.1 lub 192.168.1.1). Przed podłączeniem konwertera do sieci należy skonfigurować interfejs komputera w tej samej podsieci. Po zalogowaniu (domyślny login i hasło są podane w dokumentacji) można modyfikować podstawowe parametry.

Do najważniejszych ustawień należą: prędkość transmisji (warto pozostawić autonegocjację, chyba że wymagane jest sztywne ustawienie), tryb duplex (full-duplex dla większości współczesnych sieci) oraz funkcja LFP. Niektóre konwertery oferują również ustawienia związane z FEF, priorytetyzacją ramek (QoS) oraz ograniczeniem prędkości (rate limiting). Po zmianie konfiguracji konwerter zwykle wymaga restartu.

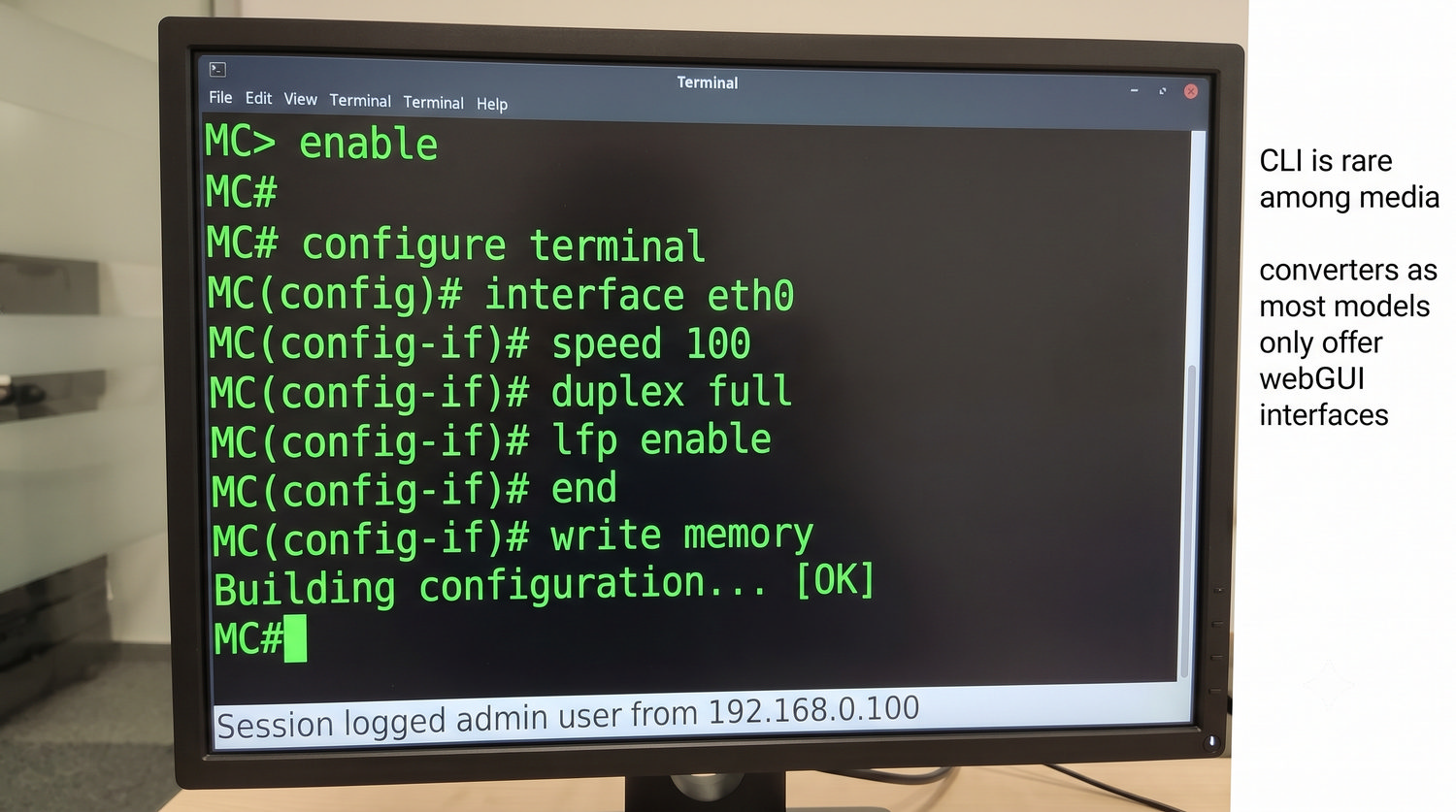

Interfejs CLI w media konwerterach jest rzadkością – większość producentów ogranicza się do webGUI, które jest bardziej przyjazne dla użytkownika. CLI pojawia się głównie w konwerterach wyższej klasy, często produkowanych przez firmy takie jak Cisco, MikroTik czy Allied Telesis, które stosują znaną z przełączników składnię.

Przykładowa sesja CLI pokazuje typową sekwencję: wejście w tryb uprzywilejowany (enable), przejście do trybu konfiguracji (configure terminal), wybór interfejsu i ustawienie parametrów. Komendy są zbliżone do tych znanych z przełączników Cisco – jeśli student zna CLI Cisco, obsługa konwertera nie będzie stanowiła problemu. W praktyce jednak, ze względu na ograniczone zapotrzebowanie, producenci rzadko inwestują w rozbudowany CLI dla konwerterów.

Diagnostyka media konwertera opiera się na systematycznym sprawdzaniu kolejnych elementów łańcucha transmisyjnego. Pierwszym krokiem jest zawsze kontrola zasilania – konwerter bez zasilania nie będzie działał, a uszkodzony zasilacz jest jedną z najczęstszych przyczyn awarii. W konwerterach PoE należy sprawdzić, czy przełącznik PoE dostarcza wymagane napięcie.

Kolejnym krokiem jest sprawdzenie kabli – zarówno skrętki (testerem kabli), jak i światłowodu (miernikiem mocy optycznej). Częstym błędem jest zastosowanie nieodpowiedniego SFP – na przykład SFP zaprojektowanego dla SMF w konwerterze pracującym z MMF, lub SFP o zbyt małej mocy dla danej odległości. Sprawdzenie kompatybilności i budżetu mocy powinno być standardem przy każdej instalacji.

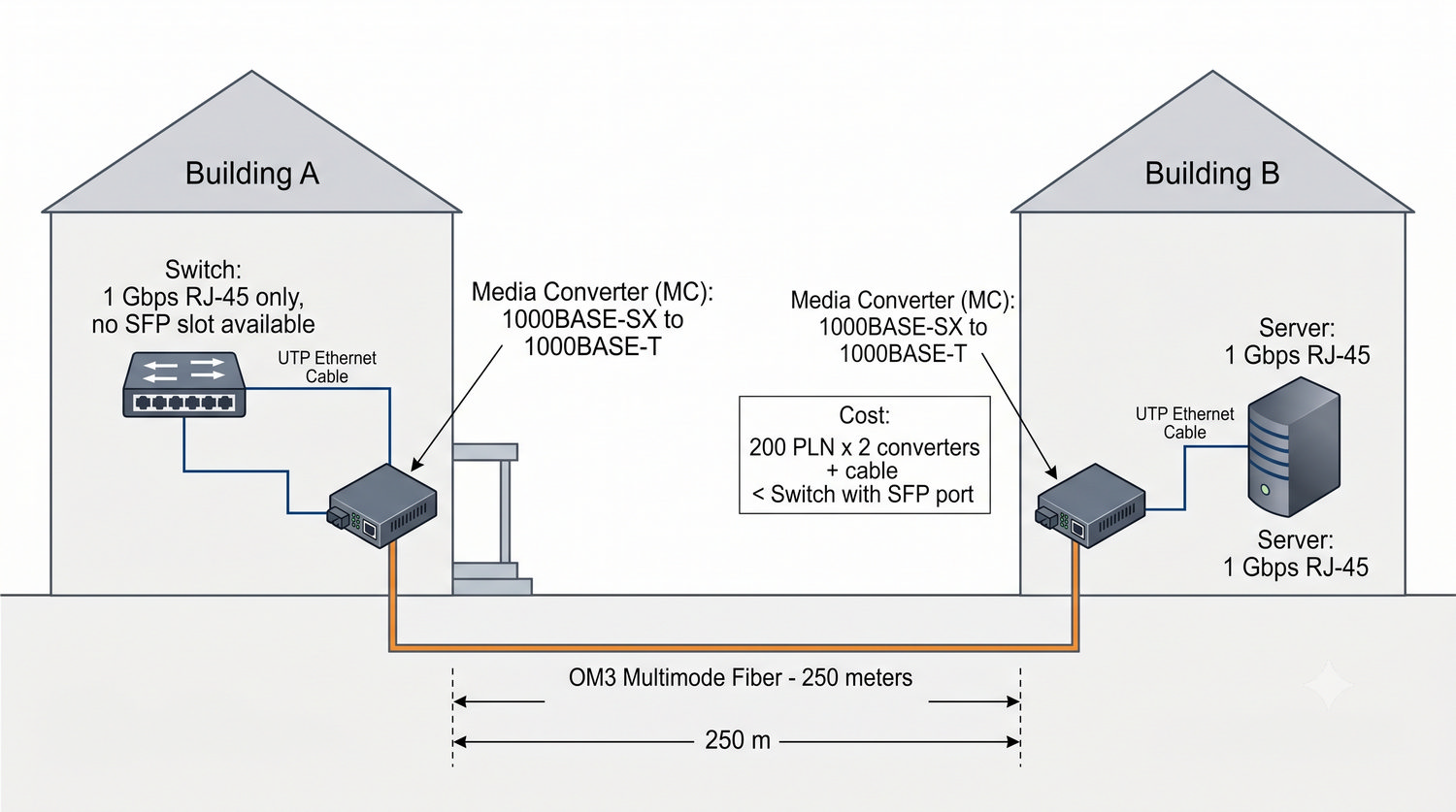

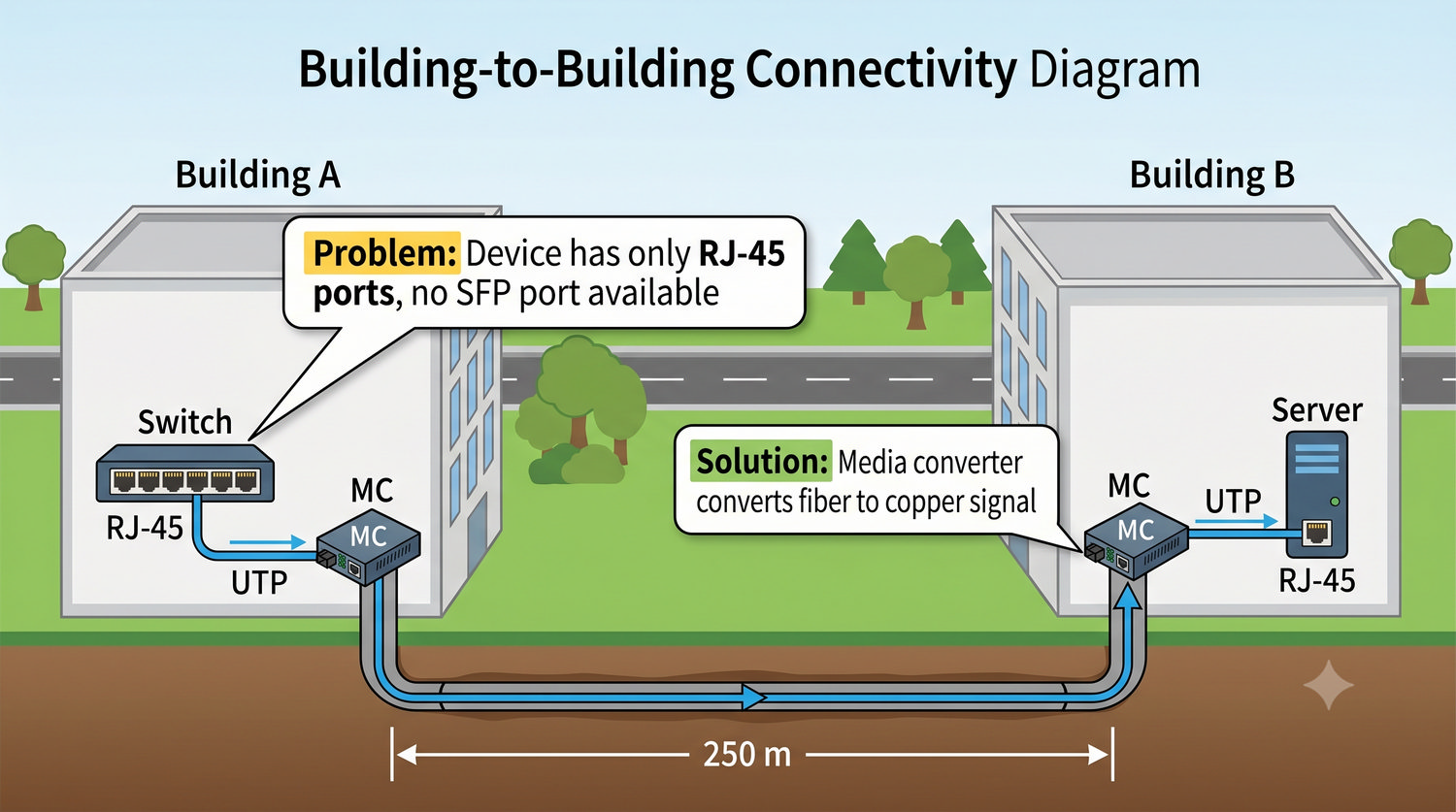

Przykład ilustruje typowy scenariusz łączenia dwóch budynków za pomocą światłowodu. W budynku A znajduje się switch z portami RJ-45 (model bez portu SFP), a w budynku B serwer również z RJ-45. Odległość 250 m uniemożliwia zastosowanie skrętki (maksymalnie 100 m). Rozwiązaniem są dwa media konwertery 1000BASE-SX→1000BASE-T połączone kablem światłowodowym OM3.

Kabel OM3 (światłowód wielomodowy 50/125 µm) jest optymalny dla dystansu 250 m przy prędkości 1 Gb/s – zapewnia margines budżetu mocy nawet po dodaniu złączy i spawów. Koszt takiego rozwiązania to około 400-500 zł za dwa konwertery plus koszt kabla, podczas gdy wymiana switcha na model z SFP kosztowałaby znacznie więcej. To klasyczny przykład, gdzie media konwerter jest najbardziej ekonomicznym rozwiązaniem.

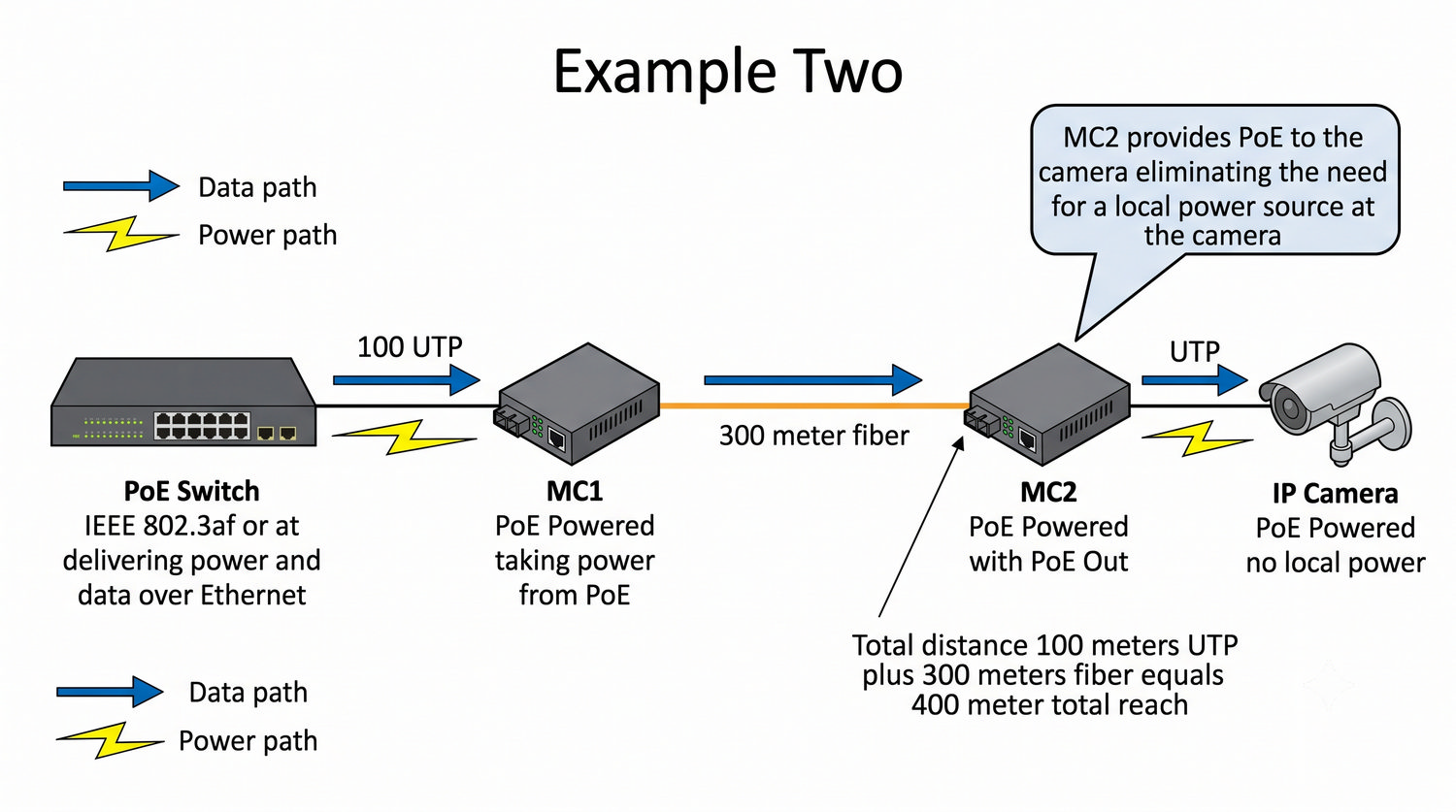

Ten przykład pokazuje, jak media konwertery z funkcją PoE rozwiązują problem zasilania urządzeń oddalonych o setki metrów. Standard PoE (IEEE 802.3af/at) pozwala na przesyłanie zasilania wraz z danymi na dystansie do 100 m – to ograniczenie fizyczne, którego nie da się obejść bez dodatkowych urządzeń.

Rozwiązanie z media konwerterem PoE-powered działa następująco: pierwszy konwerter (przy switchu) pobiera zasilanie z PoE, konwertuje sygnał na światłowód i przesyła go na 300 m. Drugi konwerter (przy kamerze) odbiera sygnał optyczny, konwertuje na skrętkę i jednocześnie dostarcza PoE do kamery (PoE pass-through lub PoE-out). Kamera nie wymaga osobnego zasilacza – całe zasilanie pochodzi ze switcha PoE w budynku. To eleganckie i ekonomiczne rozwiązanie.

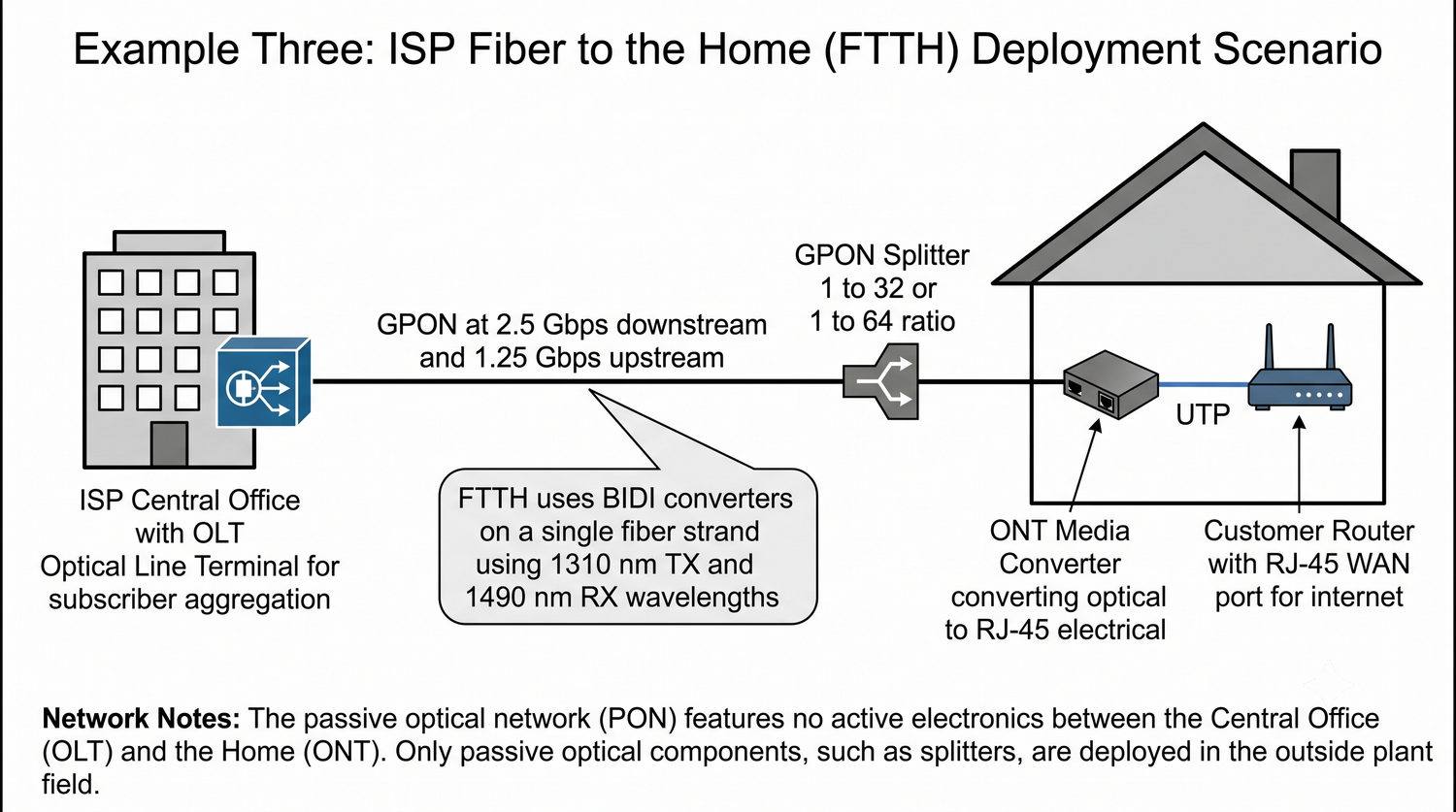

FTTH (Fiber To The Home) to technologia dostarczania światłowodu bezpośrednio do mieszkania lub domu klienta. W centrali operatora znajduje się OLT (Optical Line Terminal), który agreguje ruch od wielu klientów. Światłowód biegnie do mieszkania, gdzie zakończony jest w ONT (Optical Network Terminal) lub media konwerterze.

W nowszych instalacjach FTTH stosuje się technologię GPON (Gigabit Passive Optical Network), w której OLT łączy się z wieloma ONT za pomocą rozgałęźników optycznych (splitters). Konwertery BIDI (BiDirectional) umożliwiają transmisję i odbiór na jednym włóknie światłowodowym przy użyciu dwóch różnych długości fali (np. 1310 nm TX, 1490 nm RX). Dzięki temu operator oszczędza na liczbie włókien w kablu.

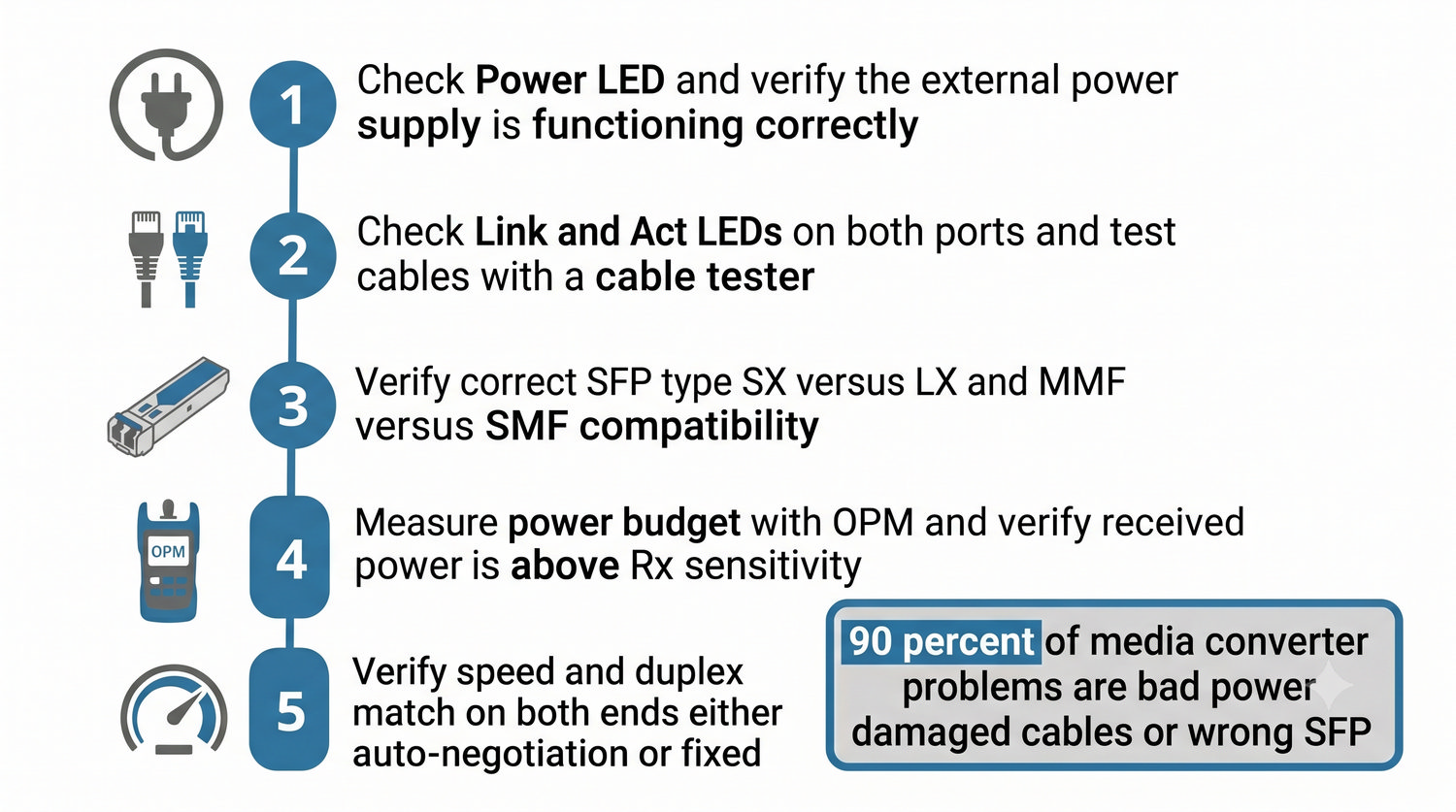

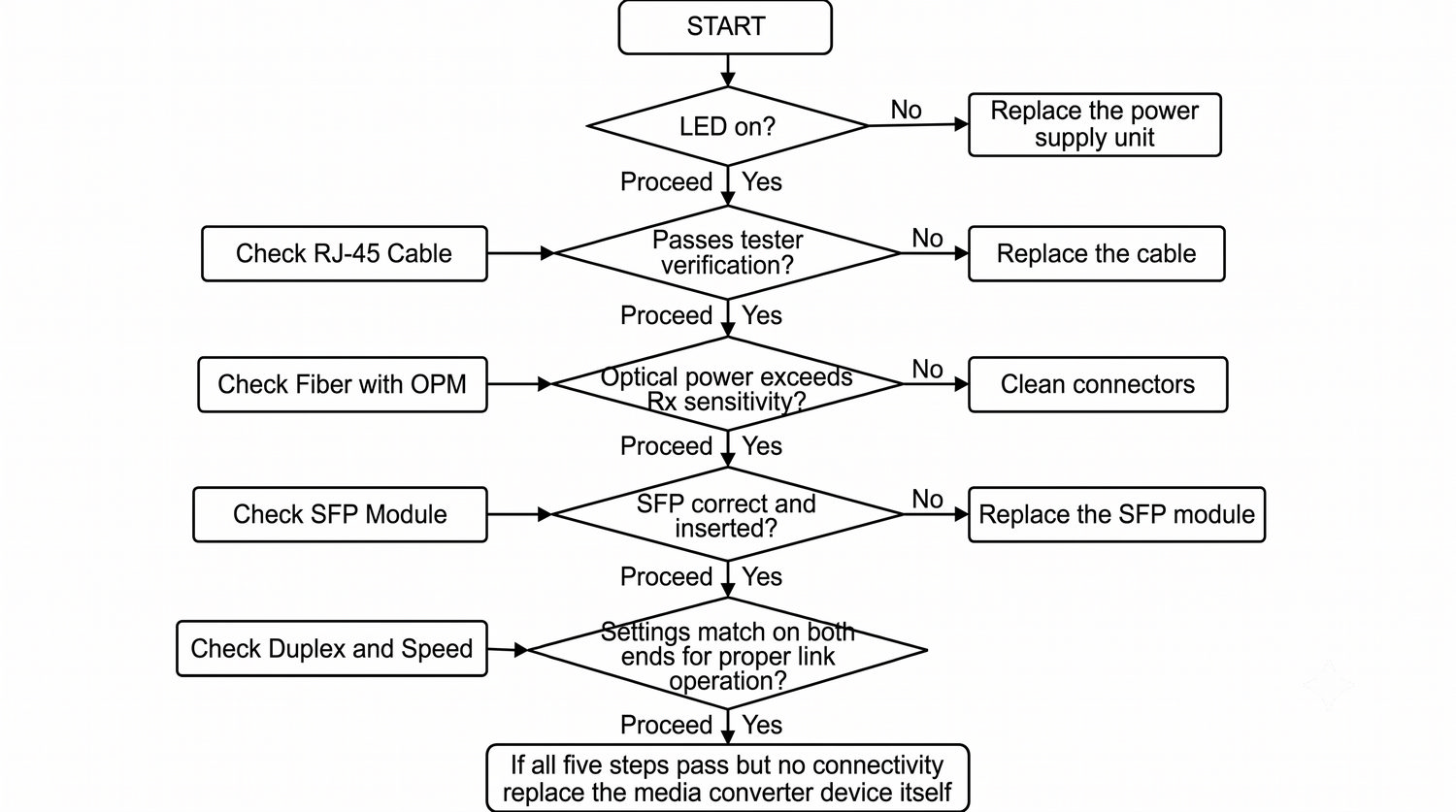

Procedura diagnostyczna dla media konwertera powinna być wykonywana systematycznie, krok po kroku. Rozpoczęcie od skomplikowanych testów bez sprawdzenia podstaw to częsty błąd początkujących administratorów. Krok 1 – sprawdzenie zasilania – eliminuje najprostszą przyczynę awarii. Krok 2 – test kabla RJ-45 – pozwala wykryć uszkodzenia mechaniczne, błędy w zakończeniu lub nieodpowiednią kategorię kabla.

Krok 3 – pomiar mocy optycznej (OPM) – jest kluczowy w diagnostyce łączy światłowodowych. Jeśli moc odbierana jest poniżej czułości odbiornika SFP, transmisja nie będzie działać. W kroku 4 należy sprawdzić, czy SFP jest prawidłowo włożony, czy nie jest zabrudzony, oraz czy jest kompatybilny z konwerterem. Krok 5 – niedopasowanie duplex (duplex mismatch) jest częstą przyczyną problemów z wydajnością, szczególnie gdy jedna strona ma autonegocjację, a druga sztywne ustawienie.

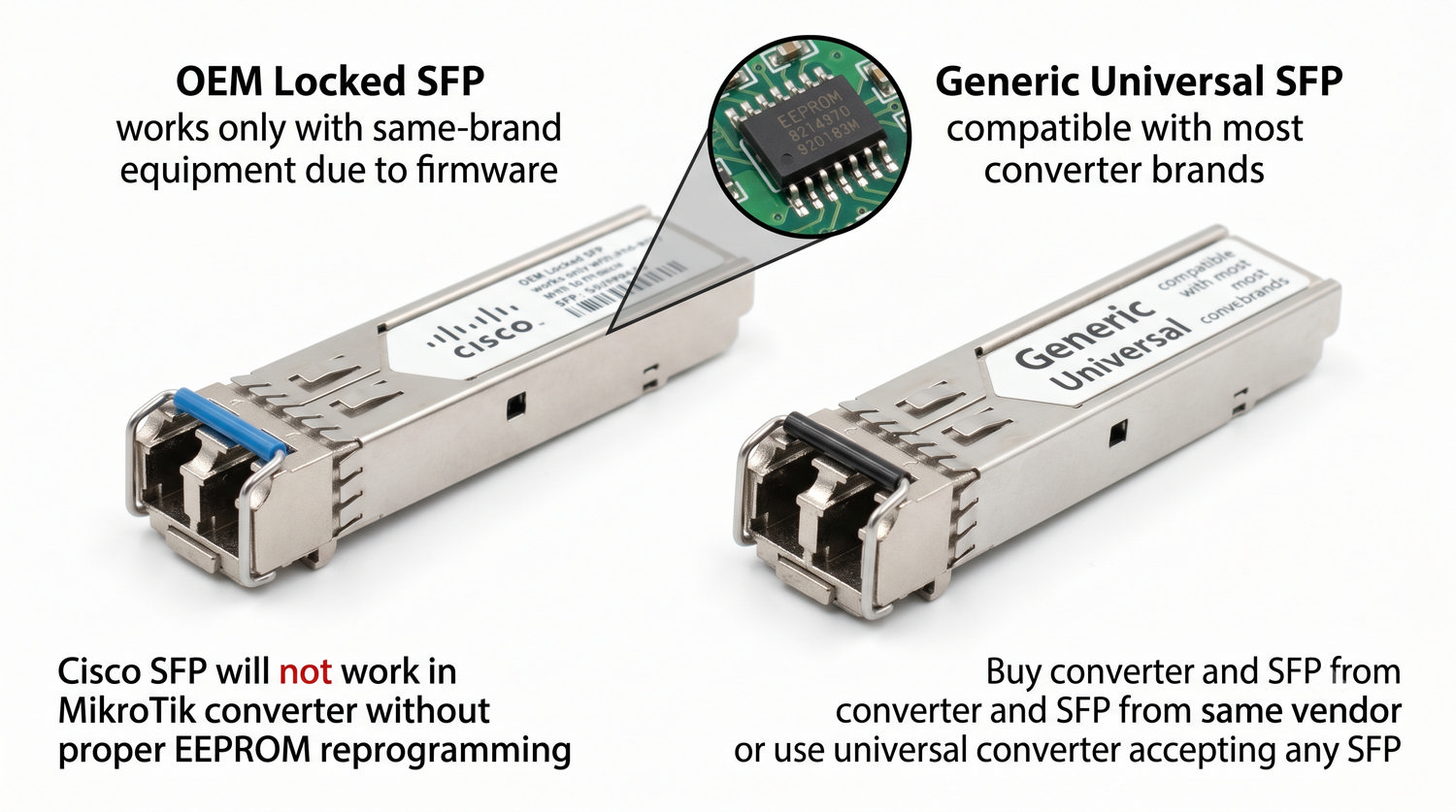

Kompatybilność SFP z media konwerterem jest częstym problemem w praktyce. Wielu producentów (Cisco, Juniper, Hewlett Packard Enterprise) stosuje blokadę OEM – ich urządzenia akceptują tylko oryginalne SFP danej marki. Blokada realizowana jest poprzez odczyt specyficznego pola w pamięci EEPROM transceivera, które zawiera informację o producencie.

Rozwiązania są dwa: zakup konwertera i SFP od tego samego producenta (gwarantowana kompatybilność, ale wyższy koszt) lub zakup uniwersalnego konwertera, który akceptuje SFP różnych marek. Na rynku dostępne są również "odblokowane" SFP, które mają przeprogramowane EEPROM tak, aby były rozpoznawane przez urządzenia Cisco, MikroTik itp. FS.com jest znanym dostawcą kompatybilnych SFP w przystępnych cenach.

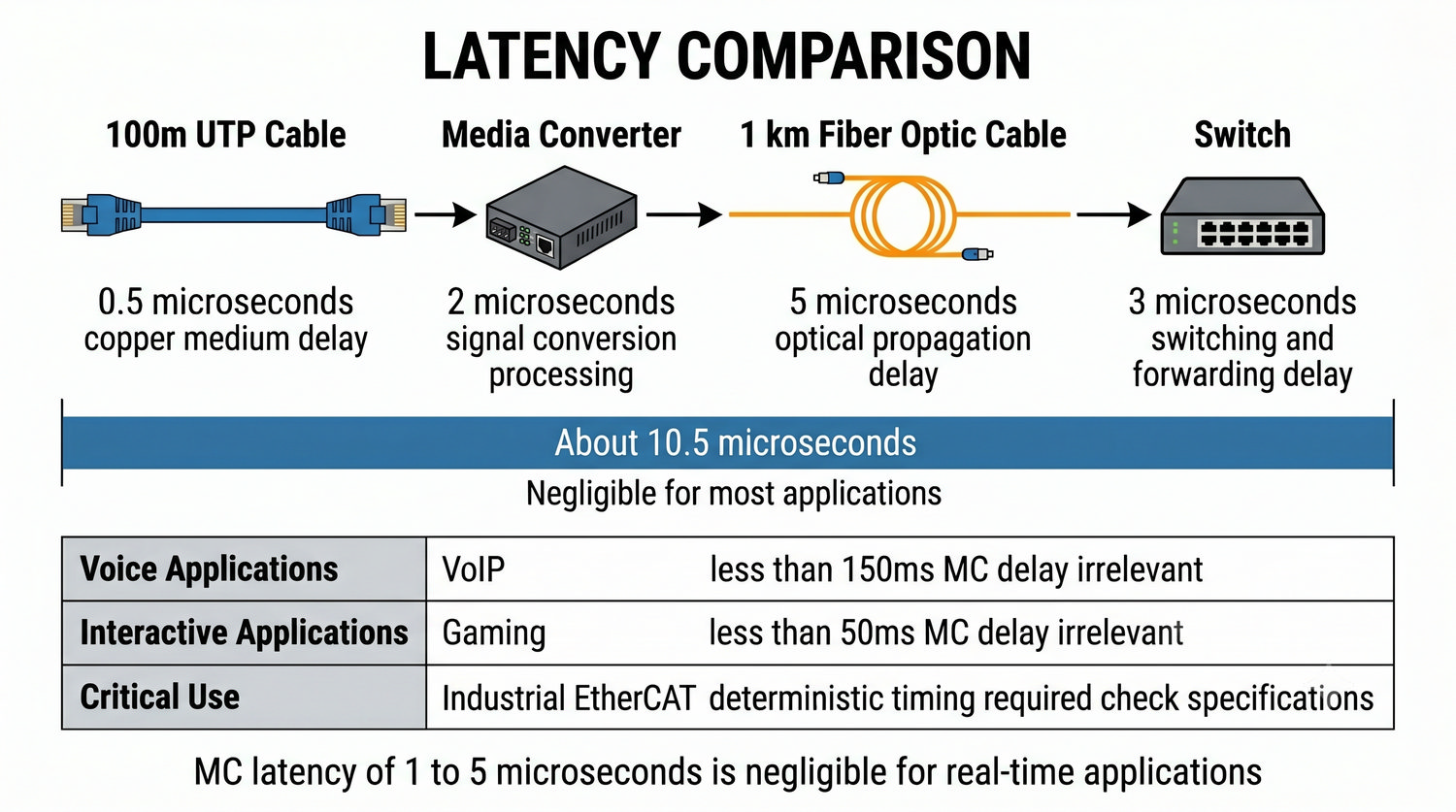

Opóźnienie (latency) to czas, jaki upływa od momentu wejścia sygnału do urządzenia do momentu jego wyjścia. Media konwerter wprowadza opóźnienie głównie z powodu konieczności regeneracji sygnału i konwersji między domenami elektryczną a optyczną. Typowe wartości to 1-5 µs dla konwerterów Gigabit Ethernet i 5-10 µs dla konwerterów Fast Ethernet.

Dla porównania: opóźnienie kabla miedzianego wynosi około 5 ns na metr (0,5 µs na 100 m), światłowodu około 5 µs na kilometr. Opóźnienie przełącznika warstwy 2 to 1-10 µs (w zależności od modelu i rozmiaru ramki). Łączne opóźnienie łącza z media konwerterem wynosi zazwyczaj 5-20 µs – w praktyce pomijalne dla większości aplikacji. Wyjątkiem są specyficzne systemy przemysłowe, gdzie wymagane jest deterministyczne opóźnienie (np. EtherCAT, PROFINET).

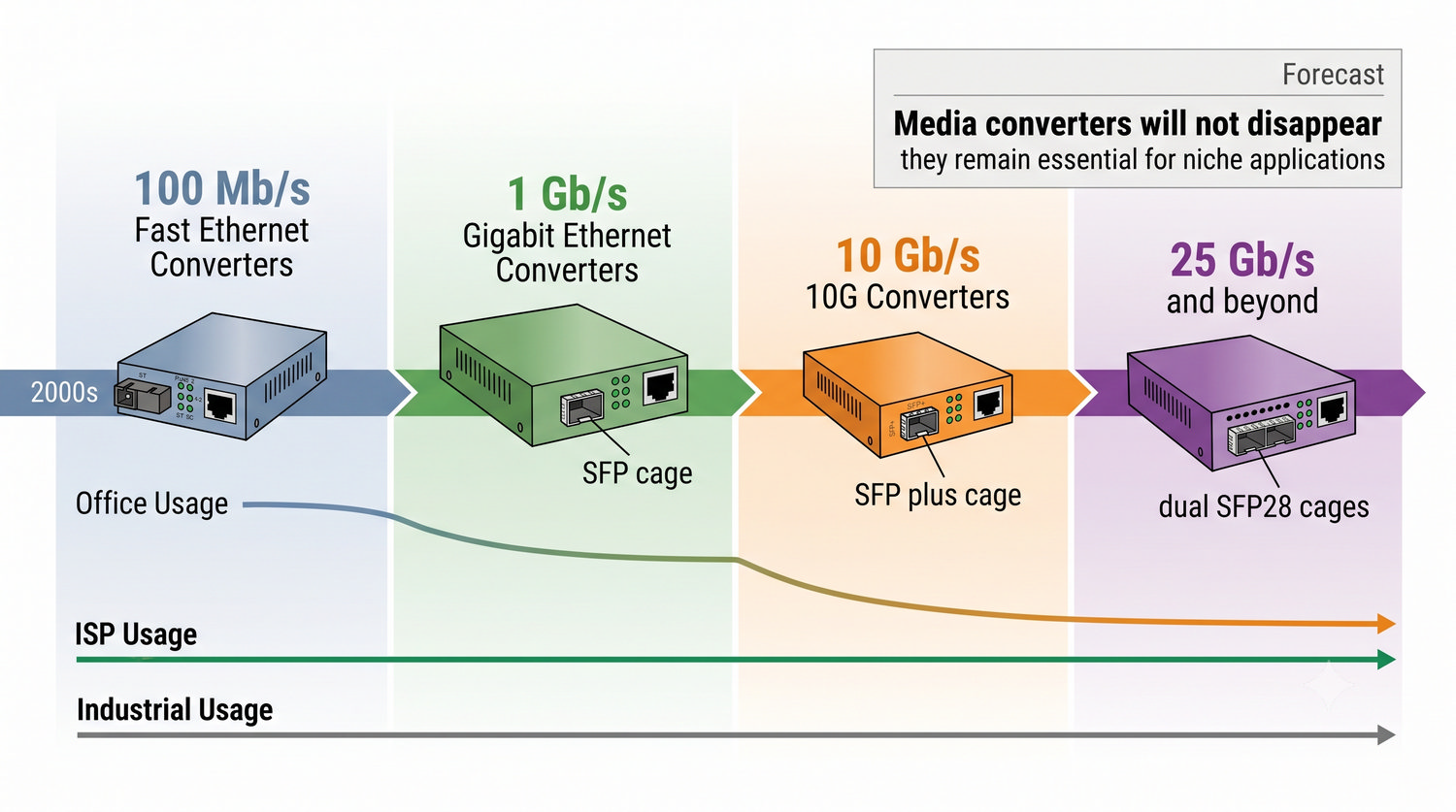

Przyszłość media konwerterów jest ściśle związana z rozwojem technologii sieciowych. Z jednej strony maleje zapotrzebowanie na konwertery w sieciach biurowych, ponieważ coraz więcej przełączników oferuje wbudowane porty SFP nawet w podstawowych modelach. Z drugiej strony, w segmencie ISP i przemysłowym media konwertery pozostają niezastąpione ze względu na elastyczność i niski koszt.

Rozwój technologii GPON i NG-PON2 w usługach FTTH napędza popyt na konwertery obsługujące prędkości 10 Gb/s i wyższe. W sieciach przemysłowych, gdzie wymagana jest odporność na trudne warunki i izolacja galwaniczna, konwertery w obudowach przemysłowych będą nadal stosowane. Standard 25 Gb/s Ethernet, który zyskuje popularność w centrach danych, również znajdzie odzwierciedlenie w ofercie media konwerterów. Wydaje się, że media konwertery nie znikną, ale będą ewoluować w kierunku wyższych prędkości i specjalistycznych zastosowań.

Prezentacja wprowadziła studentów w zagadnienia związane z media konwerterami – urządzeniami warstwy fizycznej umożliwiającymi konwersję sygnału między różnymi typami mediów transmisyjnych. Zrozumienie różnicy między konwerterami L1 i L2, znajomość funkcji LFP i FEF oraz umiejętność diagnostyki podstawowych problemów są kluczowe dla każdego administratora sieci.

Media konwertery, choć często niedoceniane, są niezbędnym elementem infrastruktury sieciowej w wielu scenariuszach. Ich główne zalety to niski koszt, prostota wdrożenia i elastyczność. Wady – brak zarządzania w modelach L1 i dodatkowy punkt awarii – należy uwzględniać przy projektowaniu sieci. W krytycznych łączach warto rozważyć switch z wbudowanym portem SFP, ale w pozostałych przypadkach media konwerter jest w pełni wystarczającym i ekonomicznym rozwiązaniem.
