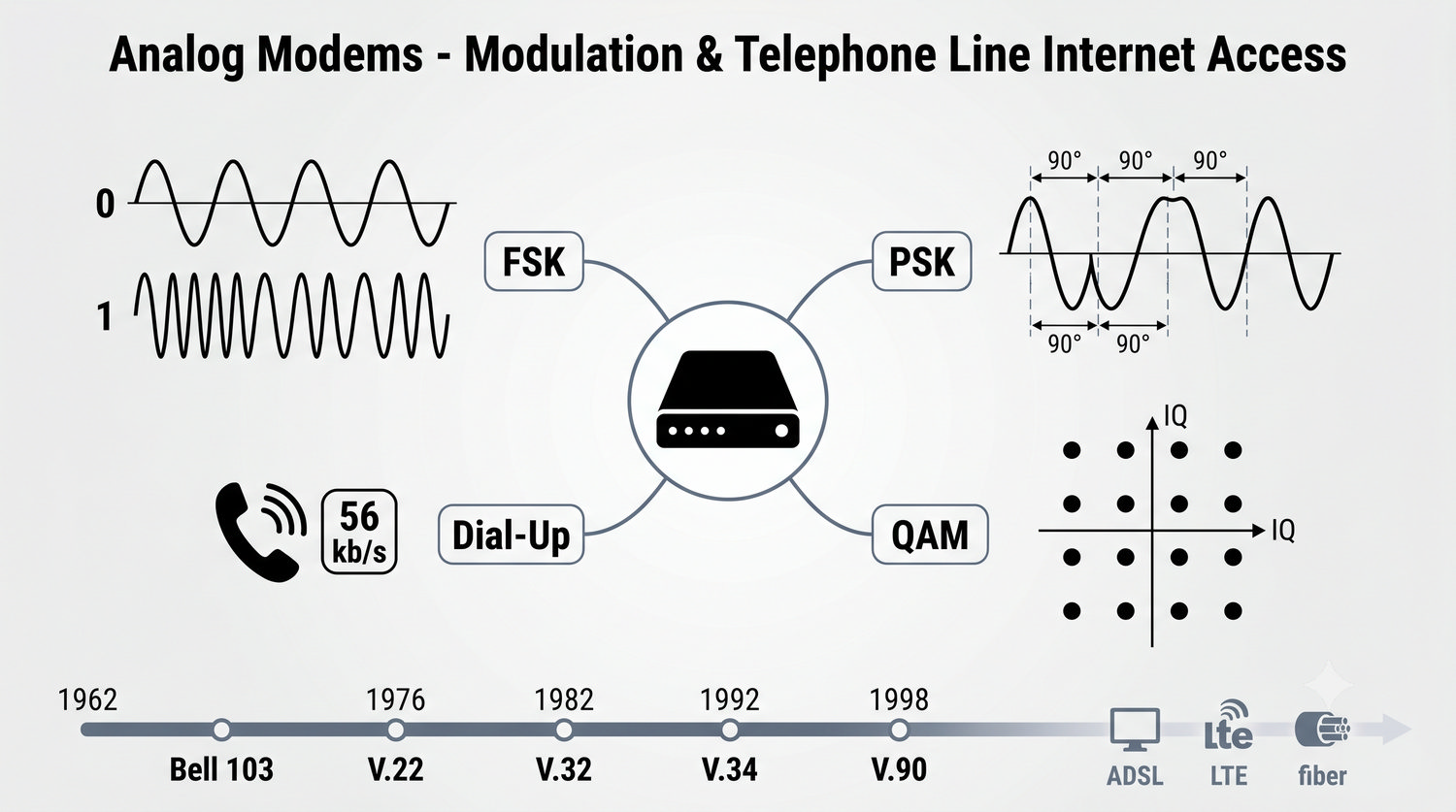

Prezentacja otwiera cykl wykładów poświęconych urządzeniom warstwy fizycznej modelu OSI, koncentrując się na modemach analogowych – urządzeniach, które zrewolucjonizowały dostęp do Internetu w latach 90. i na początku XXI wieku. Materiał został zaprojektowany jako wprowadzenie dla studentów I roku informatyki, którzy chcą zrozumieć, w jaki sposób dane cyfrowe są transmitowane przez analogową sieć telefoniczną.

W trakcie prezentacji omówione zostaną zarówno zagadnienia teoretyczne, takie jak rodzaje modulacji cyfrowej, jak i praktyczne aspekty związane z konfiguracją modemów i sesji dial-up. Szczególny nacisk położono na zrozumienie, dlaczego prędkość 56 kb/s była fizycznym maksimum dla linii telefonicznej i jak dziedzictwo modemów analogowych wpływa na współczesne technologie łączności.

Streszczenie prezentacji zawiera esencję omawianego materiału. Modemy analogowe były kluczowym elementem rewolucji internetowej, umożliwiając milionom ludzi na całym świecie dostęp do sieci z domowych komputerów. Pomimo niskich prędkości (14,4–56 kb/s), dial-up był jedyną dostępną opcją dla gospodarstw domowych przez niemal dwie dekady.

Techniki modulacji opracowane dla modemów analogowych – w szczególności QAM (Quadrature Amplitude Modulation) – są nadal stosowane w nowoczesnych technologiach, takich jak ADSL, Wi-Fi (802.11ac/ax), DVB-T i 5G. Zrozumienie zasad działania modemów analogowych jest zatem nie tylko lekcją historii, ale także fundamentem wiedzy o współczesnej telekomunikacji.

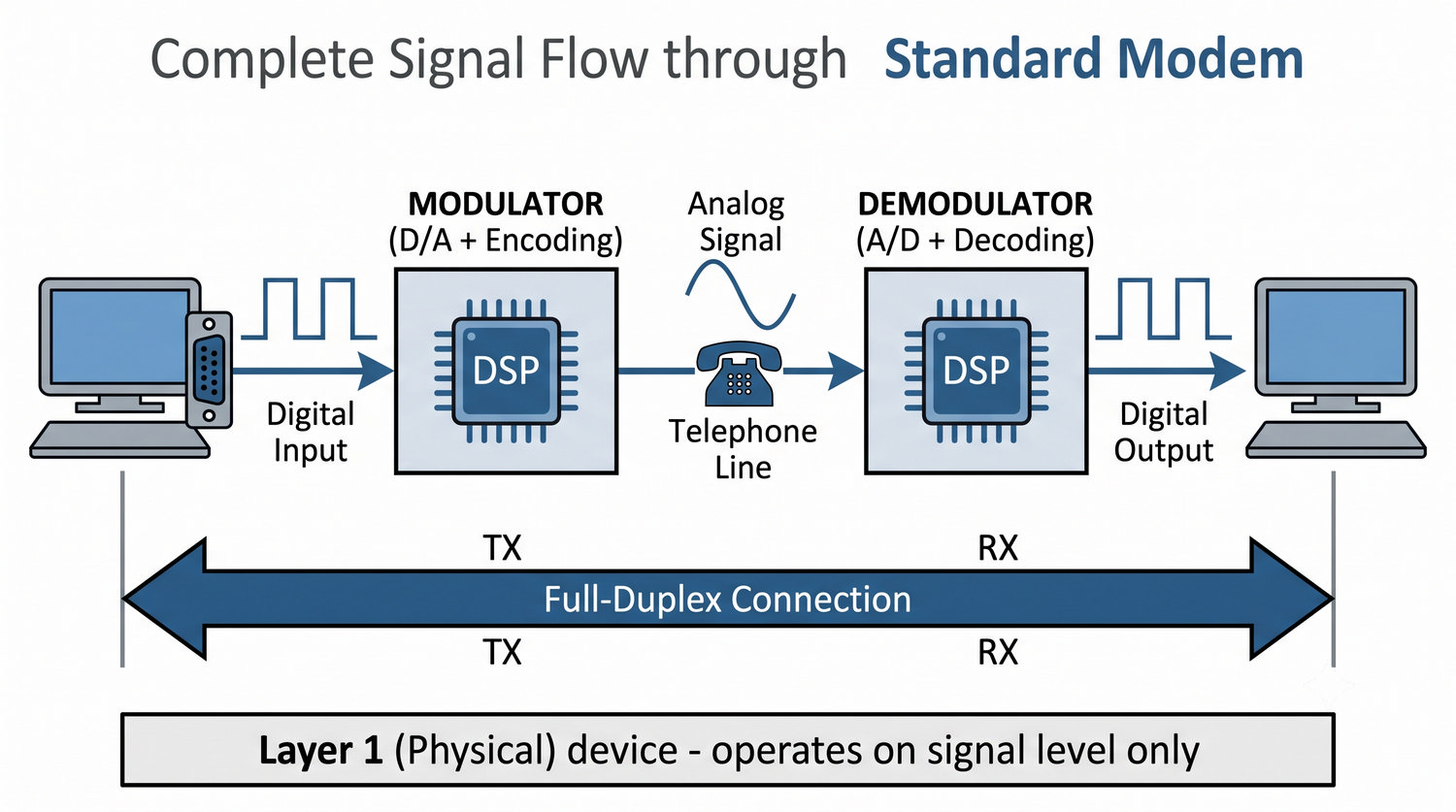

Nazwa „modem" jest akronimem od dwóch słów: modulator i demodulator. Modulator przekształca cyfrowy strumień bitów na sygnał analogowy (falę nośną o zmienianych parametrach), który może być transmitowany przez linię telefoniczną. Demodulator wykonuje operację odwrotną – odbiera sygnał analogowy z linii i odtwarza z niego pierwotny strumień bitów.

Modem jest urządzeniem warstwy fizycznej (L1), ponieważ operuje wyłącznie na poziomie sygnału – nie interpretuje przesyłanych danych, nie zna adresów MAC ani IP. Jego zadaniem jest wyłącznie zapewnienie niezawodnego kanału transmisyjnego między dwoma punktami. W modelu OSI modem znajduje się poniżej warstwy łącza danych – to połączenie modemowe jest medium, przez które warstwa L2 (np. PPP) przesyła ramki.

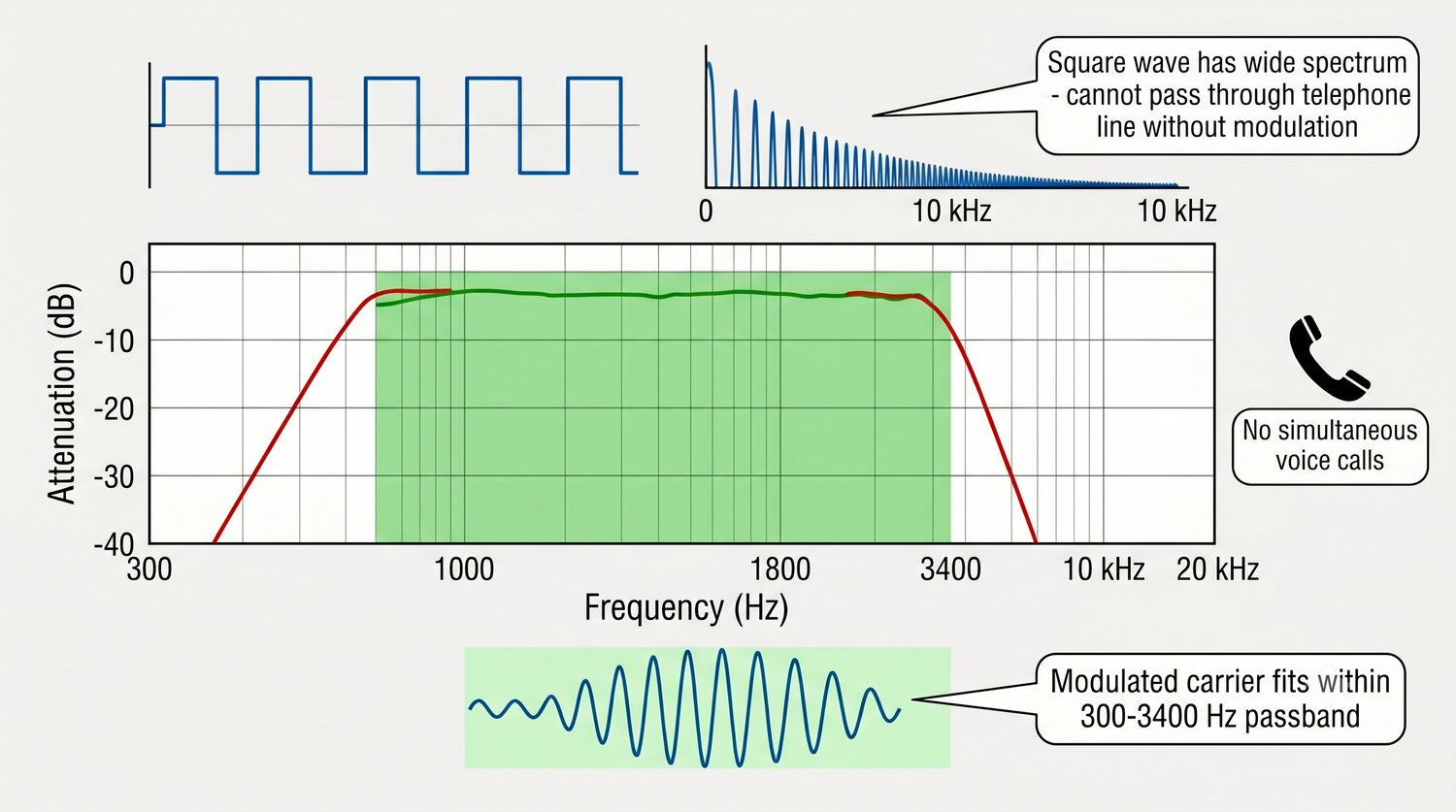

Sygnał cyfrowy (np. z interfejsu RS-232) jest sygnałem prostokątnym, którego widmo częstotliwościowe rozciąga się od składowej stałej (0 Hz) do bardzo wysokich częstotliwości. Linia telefoniczna, zaprojektowana pierwotnie dla sygnału mowy, przepuszcza tylko pasmo 300–3400 Hz – sygnał cyfrowy bez modulacji zostałby całkowicie zniekształcony i nie dotarłby do odbiorcy.

Rozwiązaniem jest modulacja – proces, w którym parametry fali nośnej (sinusoidy o częstotliwości mieszczącej się w paśmie linii) są zmieniane zgodnie z przesyłanymi danymi. Odbiornik (drugi modem) demoduluje sygnał, odtwarzając pierwotny strumień bitów. Ponieważ modem wykorzystuje linię telefoniczną w całości, rozmowa telefoniczna w tym samym czasie jest niemożliwa – stąd konieczność posiadania drugiej linii dla faksu lub rozmów podczas połączenia z Internetem.

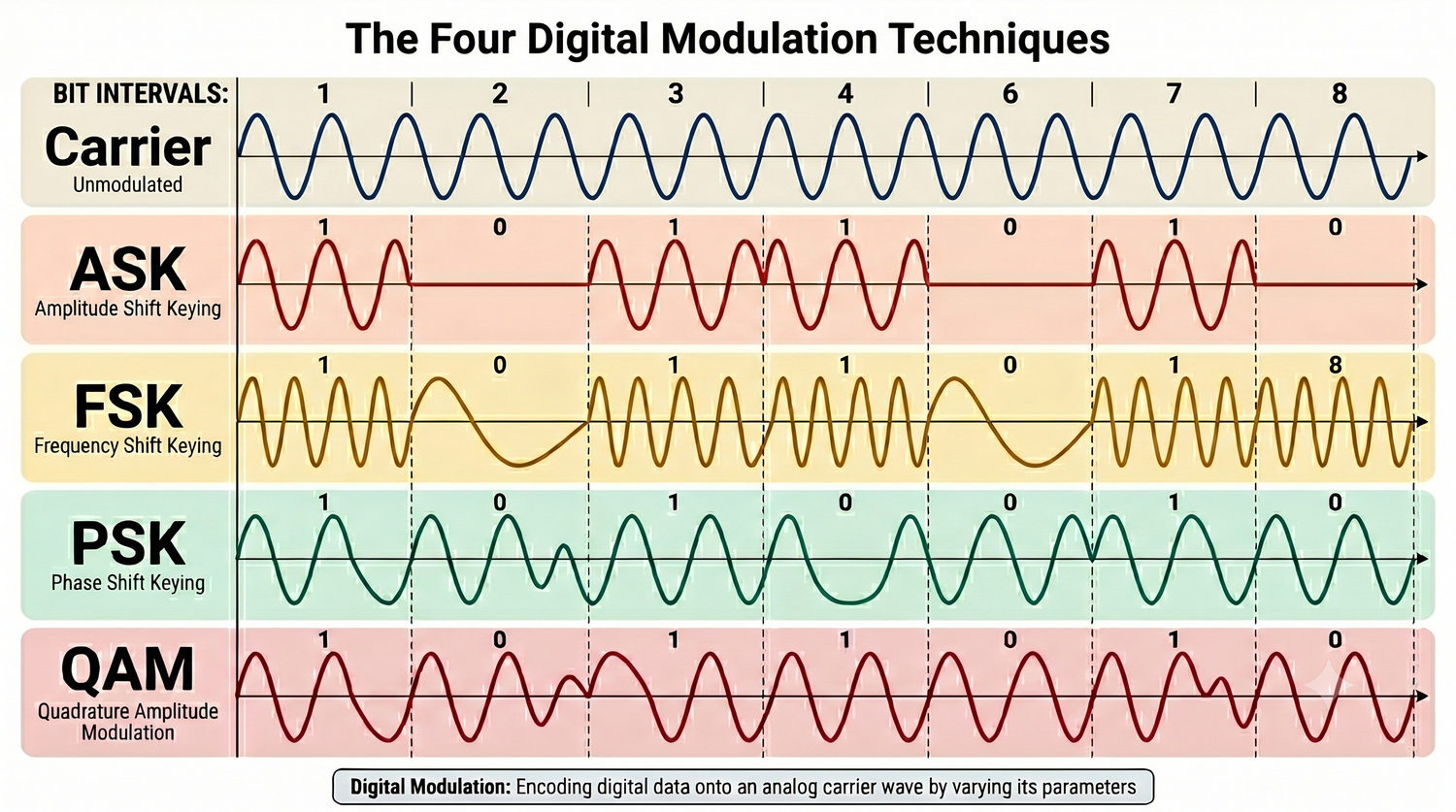

Modulacja cyfrowa to kluczowa koncepcja w telekomunikacji, umożliwiająca przesyłanie danych cyfrowych przez medium zaprojektowane dla sygnałów analogowych. Trzy podstawowe parametry fali sinusoidalnej, które mogą być modyfikowane, to amplituda (wysokość fali), częstotliwość (liczba cykli na sekundę) i faza (położenie fali w cyklu).

ASK jest najprostsza, ale podatna na zakłócenia – zmiana amplitudy może być spowodowana szumem na linii. FSK jest bardziej odporna, ponieważ zmiana częstotliwości jest łatwiejsza do odróżnienia od szumu – stąd jej zastosowanie w pierwszych modemach (Bell 103). PSK oferuje jeszcze lepszą odporność na szum, a QAM, łącząc zmiany amplitudy i fazy, umożliwia przesyłanie wielu bitów w jednym symbolu, co dramatycznie zwiększa przepustowość przy ograniczonym paśmie.

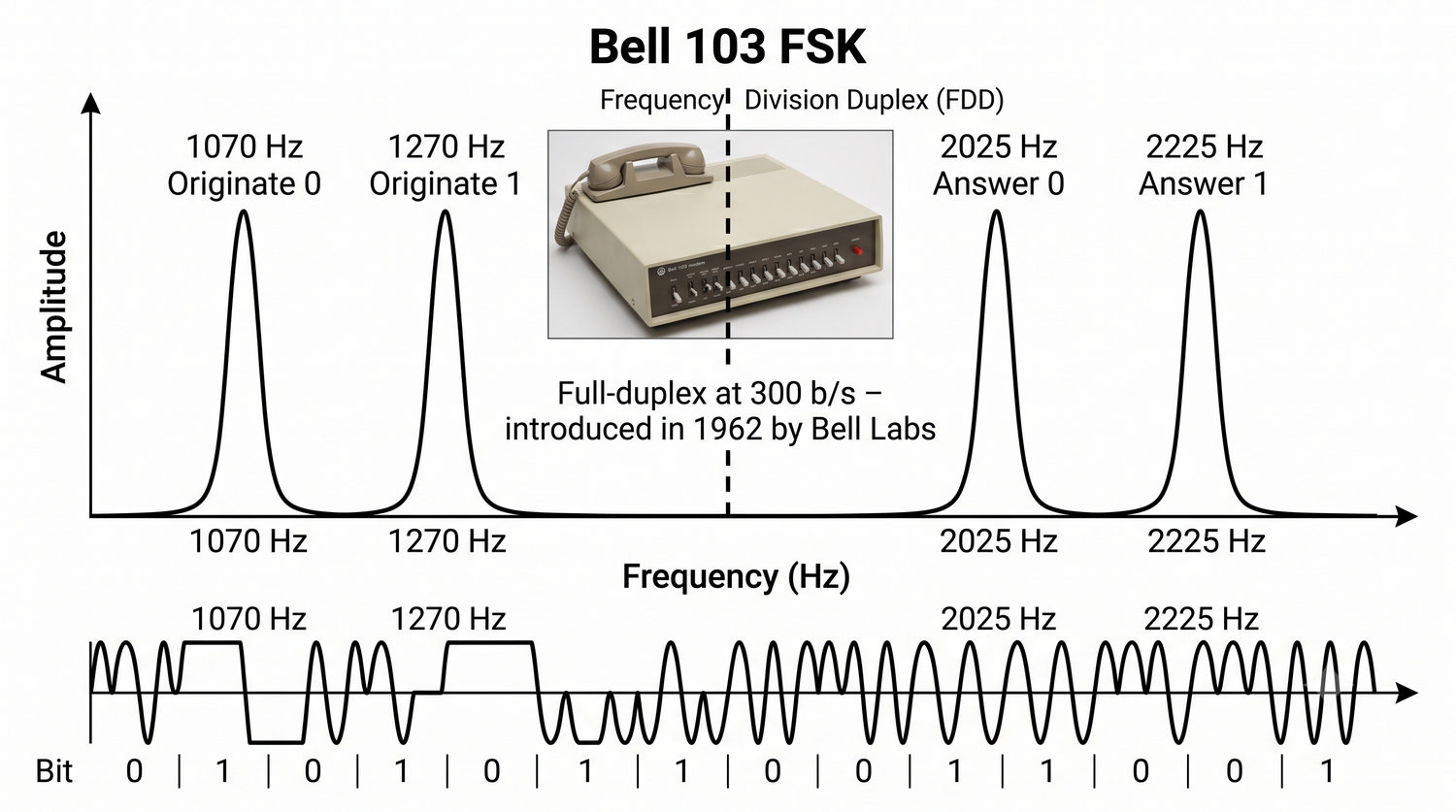

FSK (Frequency Shift Keying) jest modulacją, w której logiczne 0 i 1 są reprezentowane przez dwie różne częstotliwości fali nośnej. W standardzie Bell 103 (opracowanym przez Bell Labs w 1962 roku) zastosowano cztery częstotliwości: modem nadający używa 1070 Hz dla bitu 0 i 1270 Hz dla bitu 1, a modem odpowiadający używa 2025 Hz dla bitu 0 i 2225 Hz dla bitu 1.

Rozdzielenie pasm nadawania i odbioru (frequency division duplex) umożliwiało jednoczesną transmisję w obu kierunkach – pełny dupleks. Prędkość 300 b/s może wydawać się śmiesznie niska, ale w latach 60. była rewolucją, umożliwiając terminalom dostęp do komputerów mainframe przez zwykłą linię telefoniczną. Bell 103 był standardem de facto przez wiele lat i pozostawał w użyciu jako fallback (tryb awaryjny) w późniejszych modemach.

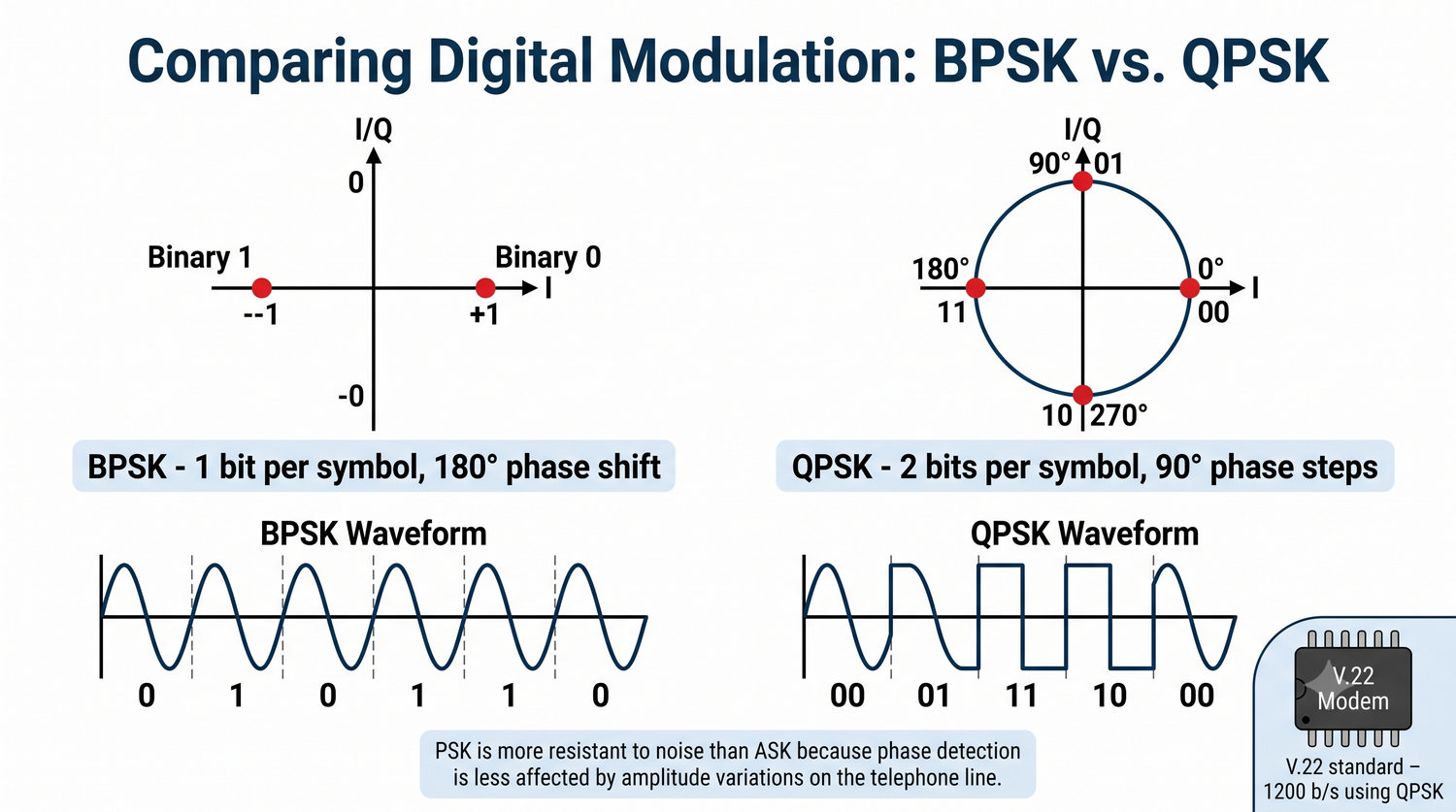

PSK (Phase Shift Keying) to modulacja, w której informacja jest kodowana poprzez zmianę fazy fali nośnej. W najprostszej odmianie – BPSK – faza 0° oznacza bit 0, a faza 180° oznacza bit 1. QPSK (Quadrature PSK) wykorzystuje cztery fazy, co pozwala na zakodowanie 2 bitów na symbol (00, 01, 10, 11) i podwojenie przepustowości przy tej samej szybkości symbolowej.

Przewagą PSK nad ASK jest odporność na zmiany amplitudy sygnału – tłumienie linii czy zakłócenia amplitudowe nie wpływają na odczyt fazy. W standardzie V.22 (1200 b/s) zastosowano QPSK, a późniejsze standardy (V.26, V.27) używały bardziej zaawansowanych wariantów PSK z większą liczbą faz do 8-PSK (3 bity na symbol). Problemem PSK jest jednak wrażliwość na nagłe zmiany fazy (jitter fazowy), które mogą wystąpić na słabej jakości liniach telefonicznych.

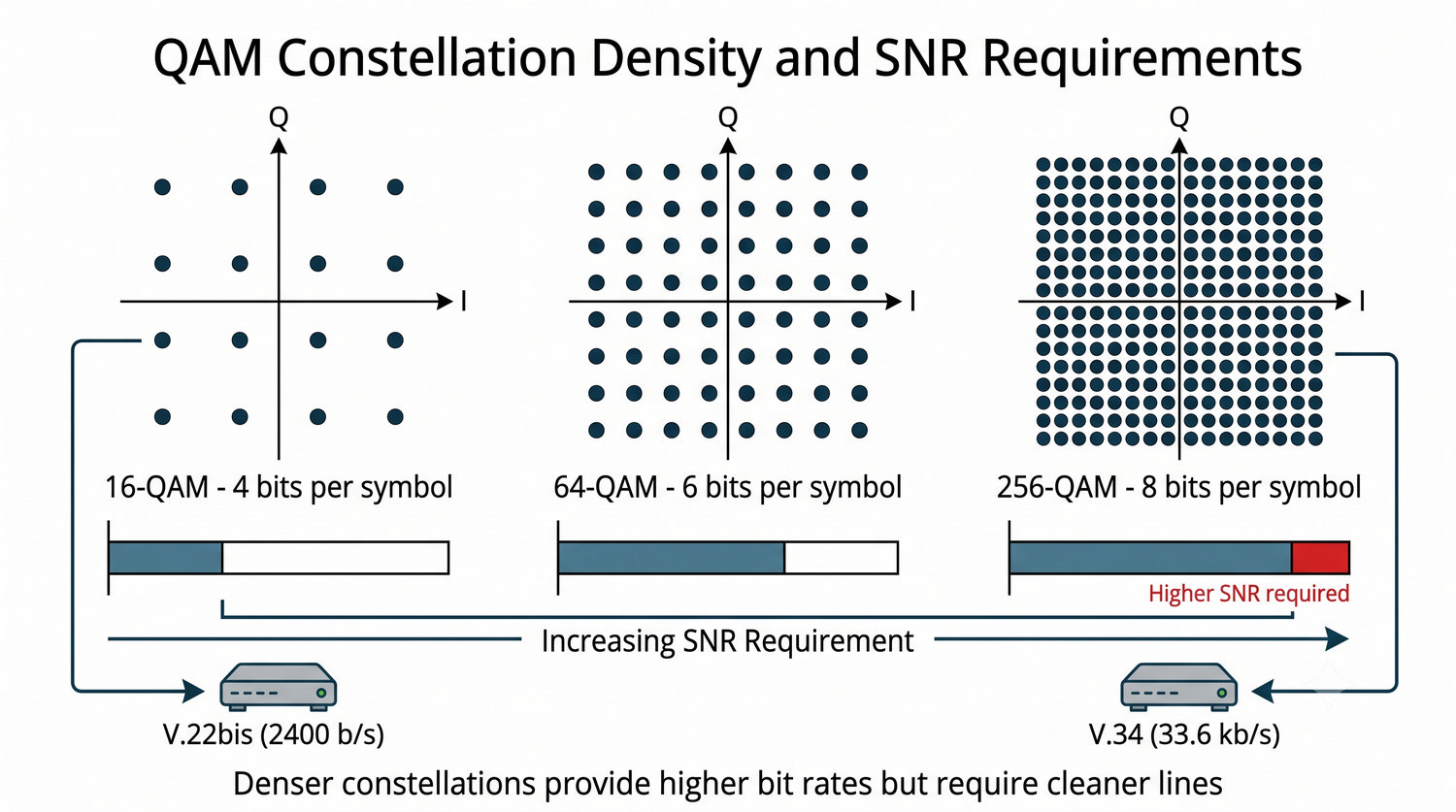

QAM (Quadrature Amplitude Modulation) jest najważniejszą modulacją stosowaną w nowoczesnych modemach – począwszy od V.22bis (2400 b/s, 16-QAM) aż do V.34 (33,6 kb/s, 256-QAM z kodowaniem korekcyjnym). W QAM każdy symbol jest reprezentowany przez punkt na płaszczyźnie I/Q (In-phase / Quadrature), gdzie współrzędna I określa amplitudę składowej cosinusoidalnej, a Q – amplitudę składowej sinusoidalnej.

Zwiększanie liczby bitów na symbol (z 4 dla 16-QAM do 8 dla 256-QAM) powoduje, że odległości między sąsiednimi punktami konstelacji maleją – łatwiej o błędną interpretację symbolu przy obecności szumu. Dlatego modem musi stale monitorować jakość linii (SNR) i w razie potrzeby przełączyć się na niższą modulację (fallback) – proces ten nazywa się adaptacyjną modulacją i jest kluczowy dla niezawodności połączenia.

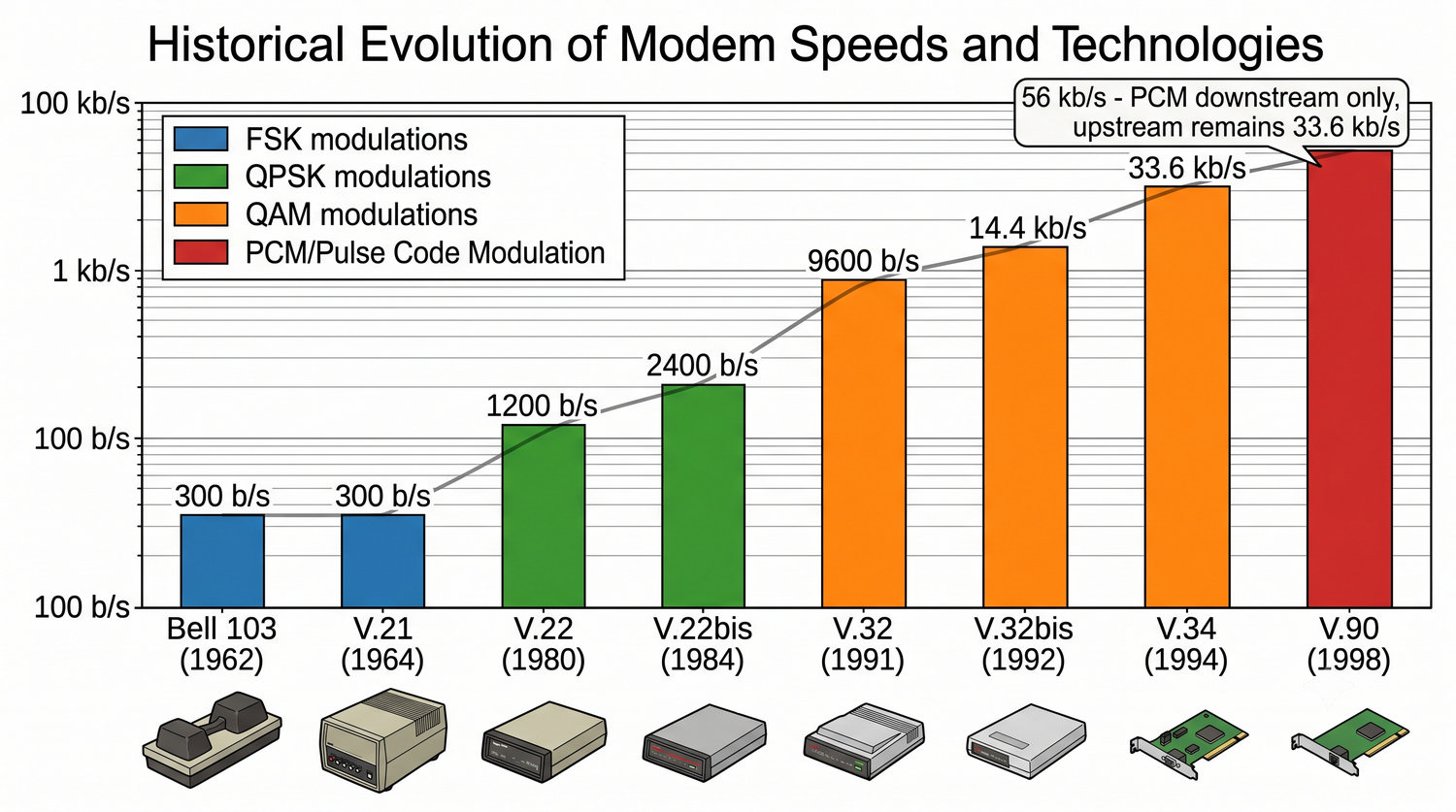

Ewolucja szybkości modemów analogowych jest fascynującą historią inżynieryjną – w ciągu 36 lat udało się zwiększyć przepustowość linii telefonicznej z 300 b/s do 56 kb/s, czyli blisko 200-krotnie. Każdy kolejny standard wprowadzał bardziej zaawansowaną modulację i wydajniejsze kodowanie. V.32 (1991) był przełomem – wprowadził 9600 b/s z modulacją trellis (TCM – Trellis Coded Modulation), która łączyła QAM z kodowaniem korekcyjnym.

V.34 (1994) był szczytowym osiągnięciem modulacji analogowej – wykorzystywał 256-QAM z kodowaniem TCM, adaptacyjną korekcję kanału i automatyczne dopasowywanie prędkości do jakości linii. V.90 (1998) był już rozwiązaniem hybrydowym – wykorzystywał fakt, że centrale telefoniczne ISP były cyfrowe, co eliminowało jeden etap konwersji analogowo-cyfrowej w ścieżce downstream. Dzięki temu możliwe było osiągnięcie 56 kb/s w kierunku do użytkownika, ale upstream pozostawał analogowy z maksymalną prędkością 33,6 kb/s.

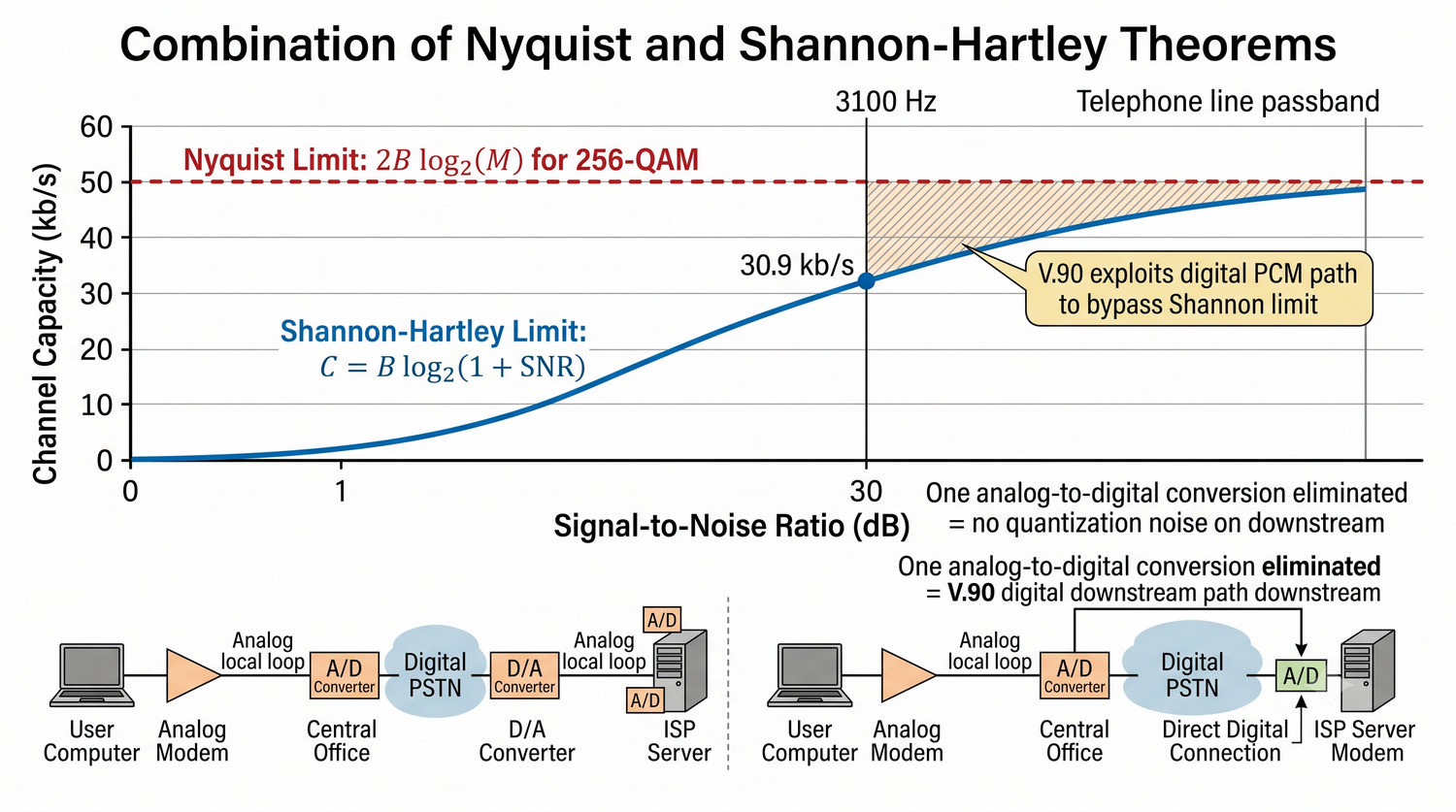

Twierdzenie Nyquista (znane jako twierdzenie o próbkowaniu) określa maksymalną szybkość symbolową (baud rate) w kanale o ograniczonym paśmie: maksymalna szybkość symbolowa wynosi 2B symboli na sekundę, gdzie B to pasmo kanału. Dla linii telefonicznej B ≈ 3100 Hz, więc maksymalna szybkość symbolowa to ok. 6200 Bd. Przy modulacji 8 bitów na symbol (256 QAM) daje to 6200 × 8 = 49,6 kb/s.

Twierdzenie Shannona-Hartleya idzie o krok dalej – uwzględnia szum kanału. Pojemność kanału C = B log₂(1 + SNR) b/s. Dla typowej linii telefonicznej SNR wynosi ok. 30 dB (1000:1 w skali liniowej), co daje C ≈ 3100 × log₂(1001) ≈ 30 900 b/s ≈ 30,9 kb/s. V.90 „oszukał" to ograniczenie, ponieważ w ścieżce downstream sygnał był transmitowany cyfrowo z centrali ISP do lokalnej centrali telefonicznej – konwersja A/C zachodziła tylko raz (w centrali), a nie dwukrotnie (w obu modemach), co eliminowało szum kwantyzacji PCM. Dzięki temu osiągalna była prędkość do 56 kb/s – wynikająca z prawa Nyquista dla kanału 8-bitowego próbkowanego z częstotliwością 8 kHz (8000 × 8 = 64 kb/s minus bity sygnalizacyjne).

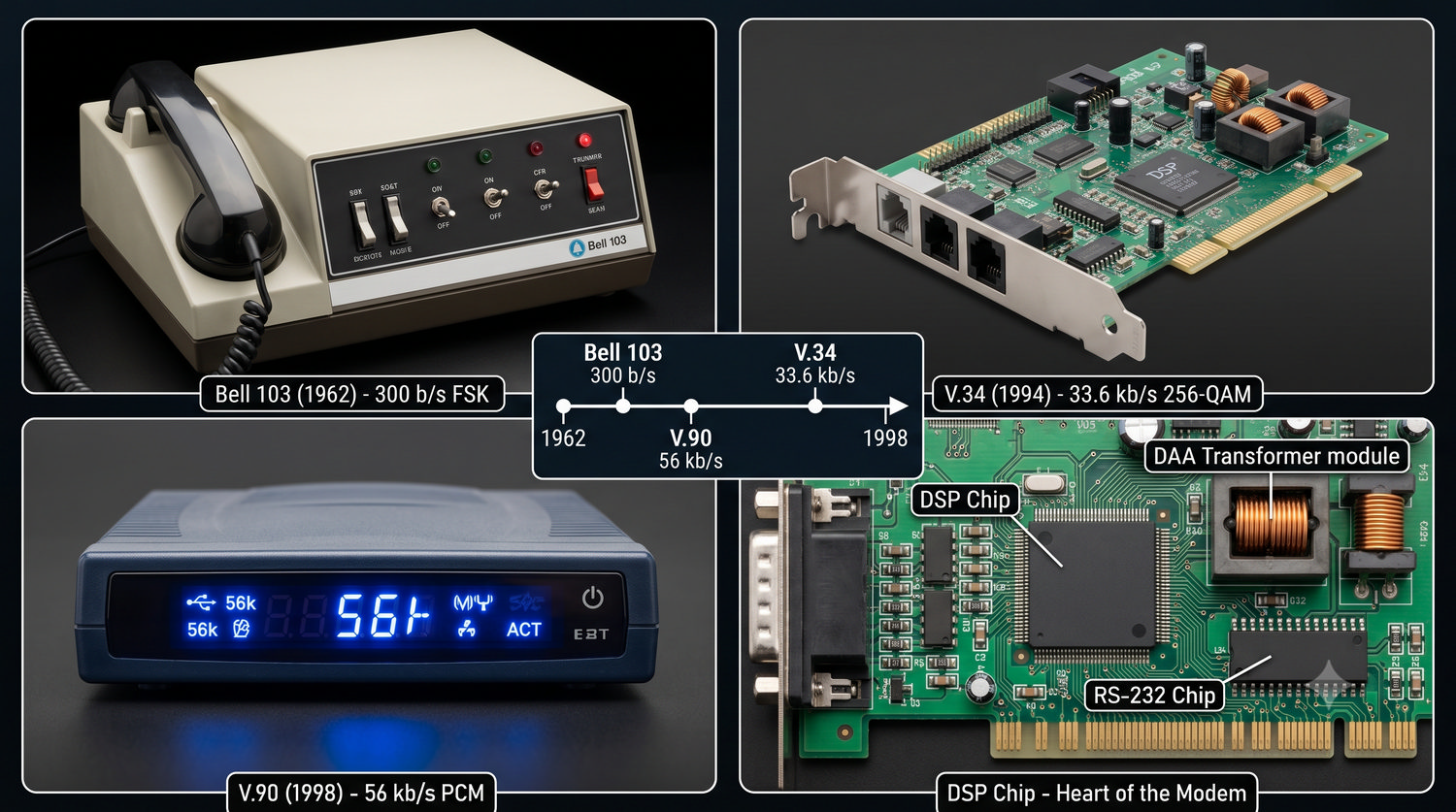

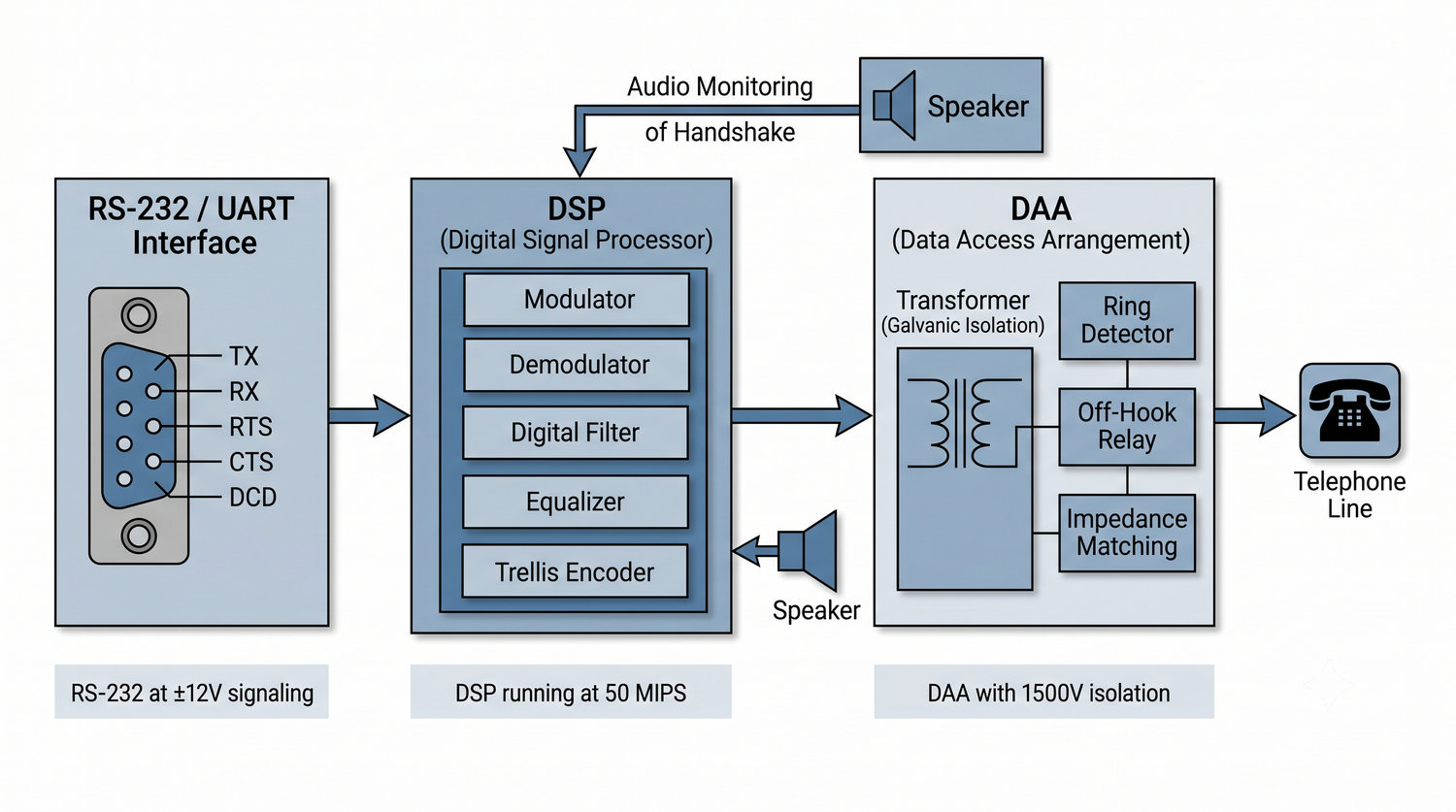

Budowa modemu analogowego odzwierciedla jego podwójną naturę – z jednej strony łączy się z cyfrowym interfejsem komputera (RS-232 lub port USB w późniejszych modelach), z drugiej z analogową linią telefoniczną. Interfejs RS-232 (zalecany standard 232) określa parametry transmisji szeregowej: napięcie sygnału (±12V), liczbę pinów (9 lub 25) oraz funkcje poszczególnych sygnałów (TX – transmisja, RX – odbiór, RTS – żądanie nadawania, CTS – gotowość do nadawania, DCD – detekcja nośnej).

DSP (Digital Signal Processor) jest sercem modemu – to programowalny układ wykonujący w czasie rzeczywistym operacje modulacji, demodulacji, filtracji cyfrowej, korekcji kanału (equalization) i kodowania korekcyjnego (TCM). DAA (Data Access Arrangement) to układ interfejsu liniowego – zawiera transformator separujący (izolacja galwaniczna między linią a modemem), detektor sygnału dzwonienia (ring detector), układ podnoszenia słuchawki (off-hook relay) oraz impedancyjne dopasowanie do linii. Głośnik – choć może wydawać się zbędny – był niezwykle przydatny w diagnostyce: charakterystyczne piski, trzaski i modulacje informowały doświadczonego użytkownika o fazie połączenia i jakości linii.

Dial-up (dostęp wdzwaniany) był pierwszą metodą masowego dostępu do Internetu dla gospodarstw domowych. Użytkownik uruchamiał klienta PPP (np. w Windows 95 – „Wybieranie numeru"), który wysyłał do modemu komendę ATDT , modem podnosił słuchawkę (off-hook) i wybierał numer. Po drugiej stronie odbierał modem ISP i rozpoczynała się sekwencja handshake – wymiana tonów negocjujących parametry połączenia (prędkość, modulację, protokoły korekcji błędów i kompresji).

Po nawiązaniu połączenia uruchamiany był protokół PPP (Point-to-Point Protocol), który zapewniał ramkowanie danych, autoryzację (zwykle PAP lub CHAP) oraz adresację IP (użytkownik otrzymywał tymczasowy adres IP z puli ISP). Sesja PPP działała przez cały czas trwania połączenia modemowego. Rozłączenie następowało po komendzie ATH (hang-up) lub po zerwaniu połączenia przez ISP z powodu braku aktywności lub przekroczenia limitu czasowego.

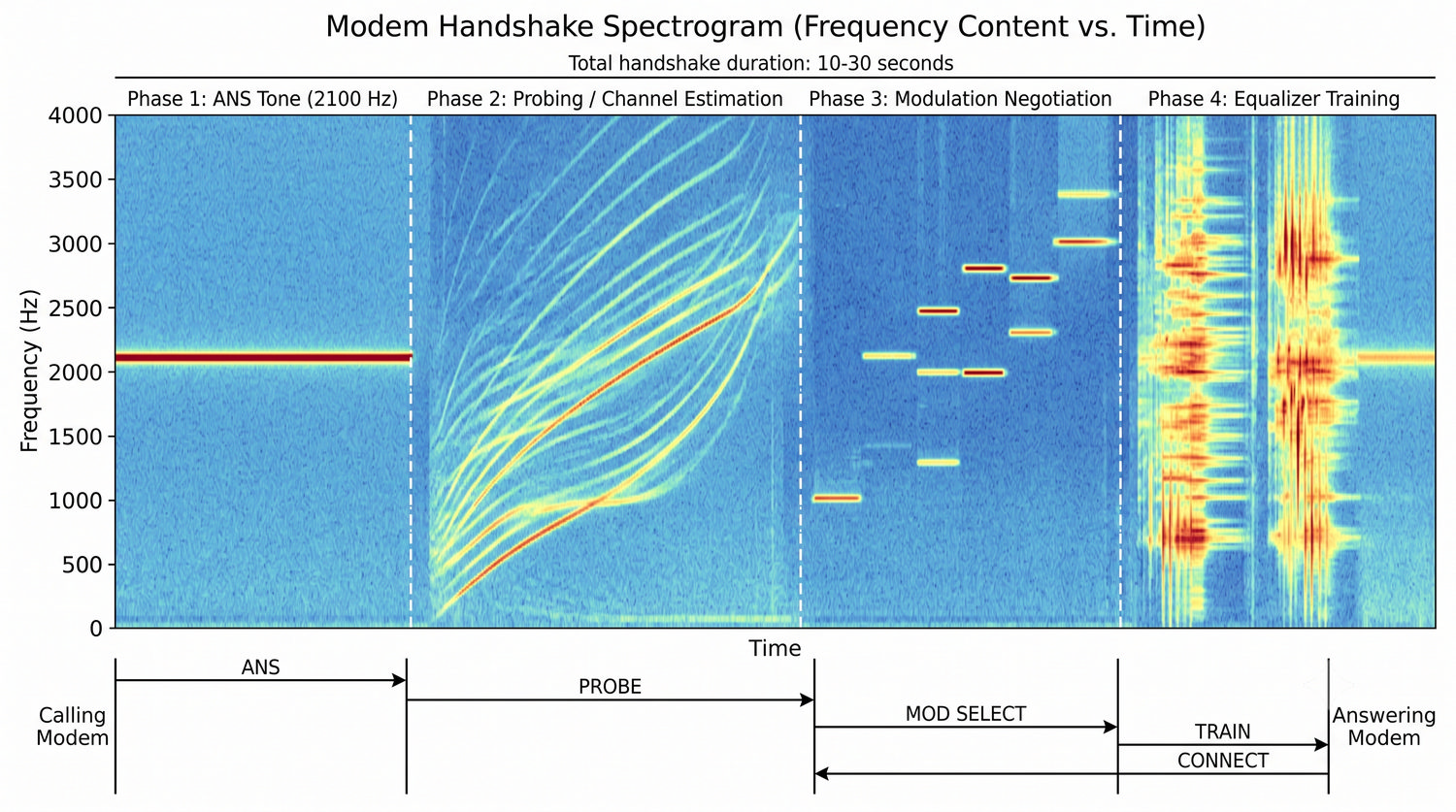

Sekwencja handshake modemu jest szczegółowo zdefiniowana w standardach ITU-T V.25 (automatic answering equipment) oraz w dokumentach poszczególnych standardów modulacji (V.22, V.32, V.34). Procedura rozpoczyna się od wykrycia sygnału dzwonienia przez modem odpowiadający (ANS), który podnosi słuchawkę i nadaje ton ANS (2100 Hz). Modem dzwoniący (originating) wykrywa ton ANS i rozpoczyna fazę sondowania (probing), wysyłając serię sygnałów w różnych pasmach w celu oceny charakterystyki linii.

Na podstawie wyników sondowania oba modemy uzgadniają optymalną modulację i szybkość transmisji – w V.34 proces ten obejmował wysyłanie sekwencji sygnałów testowych w 4 pasmach częstotliwości i adaptacyjną korekcję kanału (adaptive equalization). Ostatnią fazą jest trening korektora (equalizer training) – modem dostraja swoje filtry cyfrowe do charakterystyki linii, minimalizując zniekształcenia. Cały proces handshake trwa zwykle 10–30 sekund, a przy słabej linii może się wydłużyć lub zakończyć niepowodzeniem (fallback do niższej prędkości lub rozłączenie).

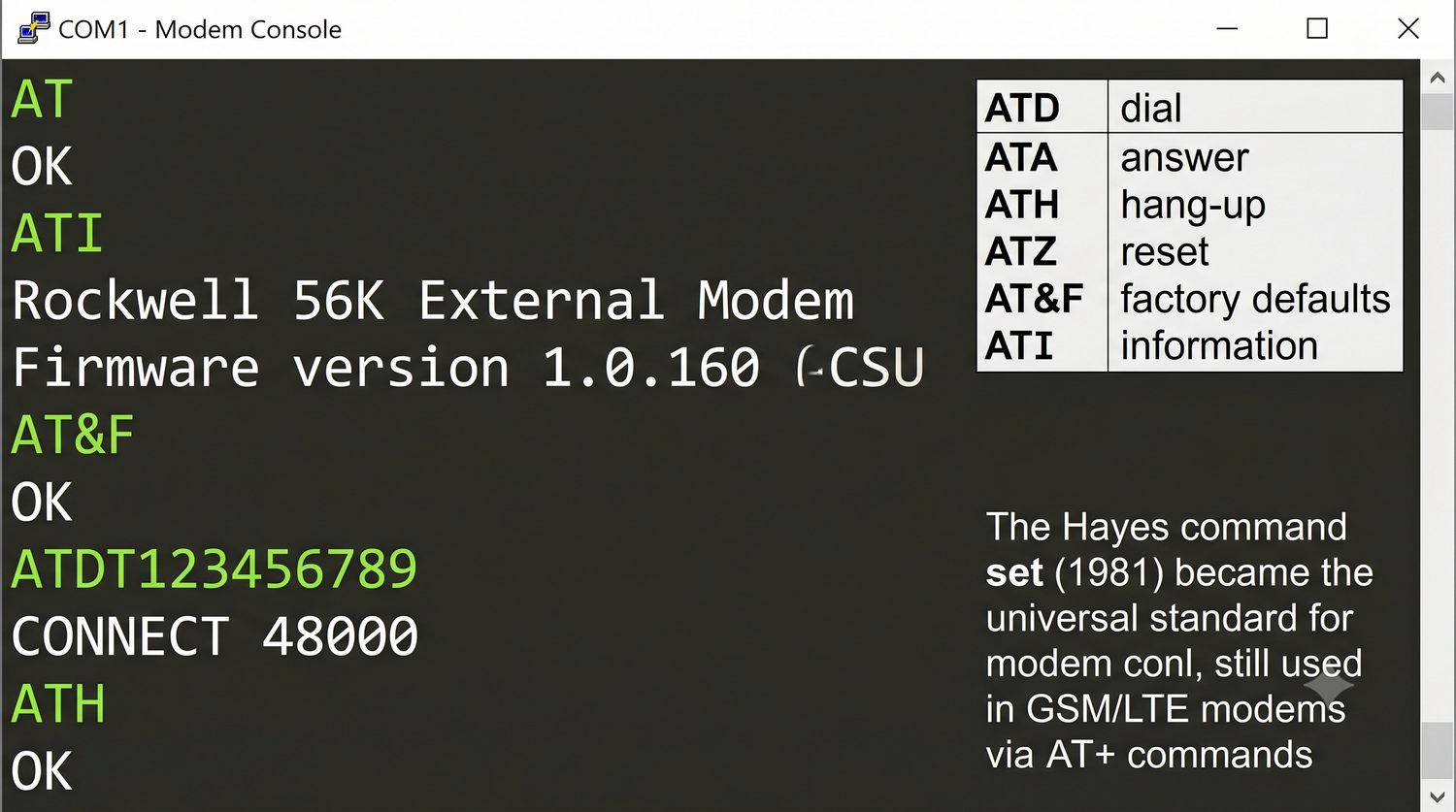

Zestaw komend AT (Hayes command set) został wprowadzony w 1981 roku w modemie Hayes Smartmodem 300 i szybko stał się standardem de facto w branży. Przed Hayesem modemy były sterowane wyłącznie przez przełączniki DIP (na obudowie) lub dedykowane oprogramowanie. Hayes zrewolucjonizował rynek, umożliwiając sterowanie modemem za pomocą prostych komend tekstowych wysyłanych przez port szeregowy.

Każda komenda AT zaczyna się od prefiksu „AT" (ATtention) i kończy znakiem CR (carriage return, \r). Modem odpowiada kodem wynikowym: OK (komenda wykonana), CONNECT (połączenie nawiązane), NO CARRIER (brak nośnej – rozłączenie), ERROR (błąd), NO DIALTONE (brak sygnału w lini). Komendy AT były rozszerzane przez kolejnych producentów – standard Hayes został uzupełniony o komendy rozszerzone (poprzedzone &) i specyficzne dla producentów (np. komendy Rockwell/Conexant). Dziedzictwo AT jest nadal żywe – modemy GSM/LTE i moduły IoT (np. SIM800, Quectel) używają zestawu komend AT+ (3GPP TS 27.007) do konfiguracji połączeń i transmisji danych.

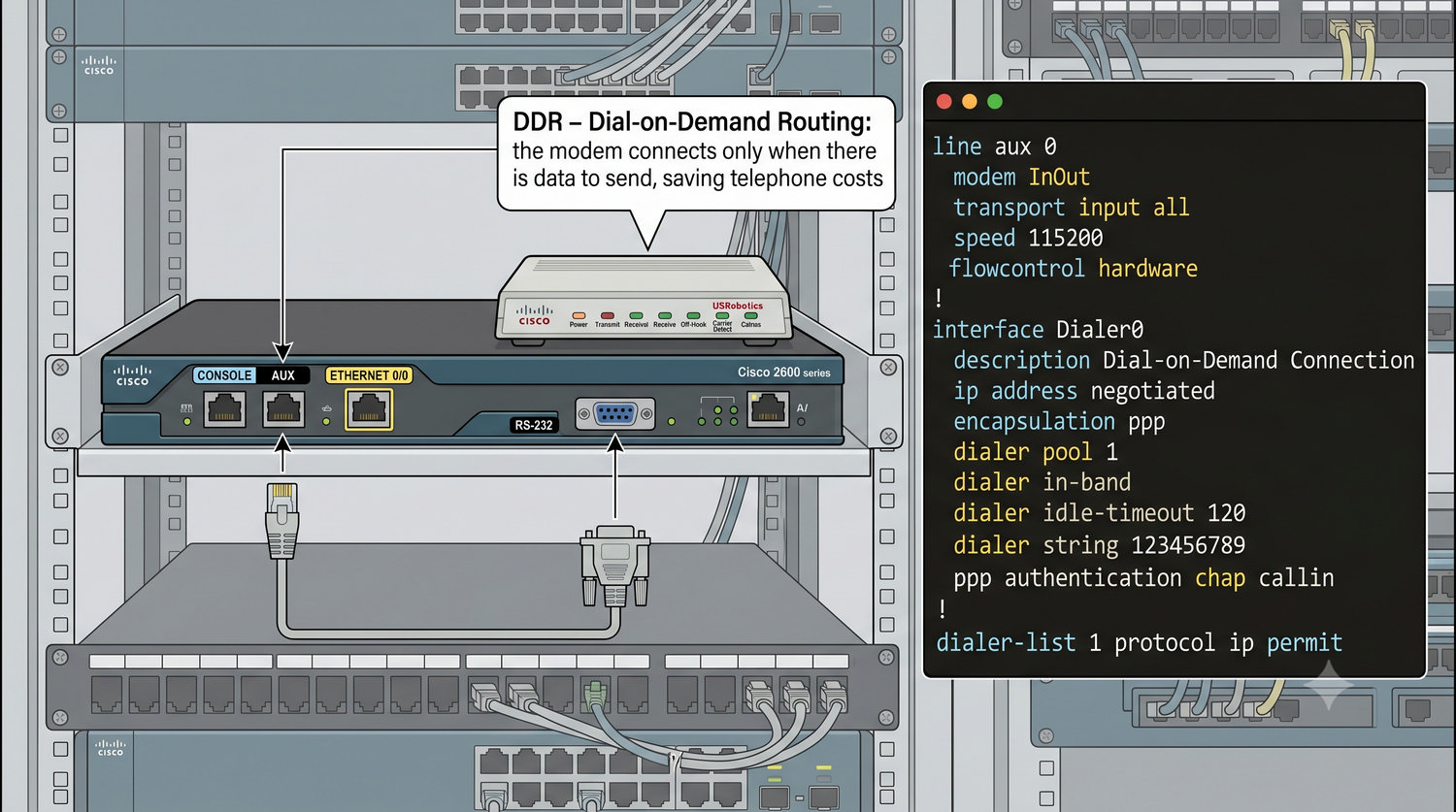

Konfiguracja modemu analogowego na routerze Cisco była typowym zadaniem dla administratorów sieci w erze dial-up, szczególnie w oddziałach firm, gdzie stałe łącze (leased line) było zbyt drogie, a okresowe połączenia modemowe stanowiły ekonomiczne rozwiązanie. Port AUX (auxiliary) routera Cisco był zaprojektowany specjalnie do podłączenia modemu – obsługiwał sterowanie sprzętowe przepływem (RTS/CTS) i sygnał DCD (detekcja nośnej).

Komenda modem InOut na linii AUX umożliwia zarówno odbieranie (incoming) jak i wykonywanie (outgoing) połączeń modemowych. Interfejs Dialer0 jest interfejsem wirtualnym, który mapuje się na fizyczny port AUX. Dial-on-demand routing (DDR) pozwala definiować, które pakiety (określone przez dialer-list) mają inicjować połączenie – typowo ruch IP (dialer-list 1 protocol ip permit). Po okresie bezczynności (dialer idle-timeout 120 – 2 minuty) modem rozłącza się, co było istotne w przypadku taryfikacji czasowej połączeń telefonicznych.

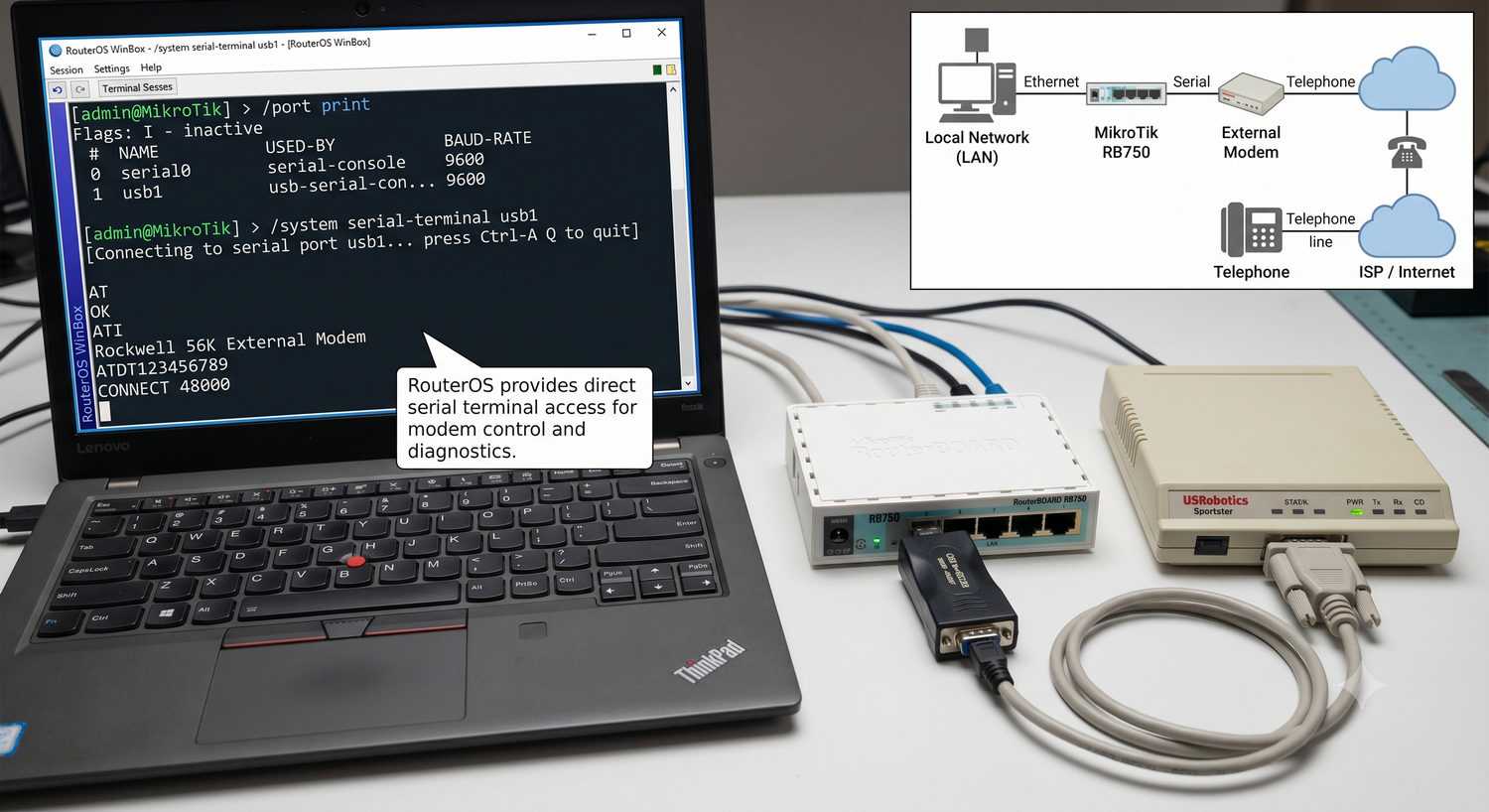

RouterOS MikroTik, działający na routerach serii RBxxx oraz na platformie x86 (CHR), obsługuje modemy zewnętrzne podłączone przez port szeregowy RS-232 lub konwerter USB-RS232. Komenda /port print wyświetla listę dostępnych portów szeregowych – w tym przypadku port serial1 (hardware RS-232) i usb1 (konwerter USB-RS232).

Komenda /system serial-terminal serial1 otwiera bezpośrednią konsolę szeregową do modemu – wszystkie wpisane znaki są przesyłane do modemu, a odpowiedzi modemu są wyświetlane na konsoli. To narzędzie jest niezwykle przydatne do testowania połączeń, diagnozowania problemów i bezpośredniego sterowania modemem. RouterOS może również korzystać z modemu jako interfejsu WAN poprzez PPP – konfiguracja odbywa się w menu /interface ppp-client, gdzie definiuje się port szeregowy, numer telefonu ISP i dane uwierzytelniające PPP. Rozwiązanie to było popularne w oddziałach firm, gdzie router MikroTik pełnił rolę bramy dial-up do centrali.

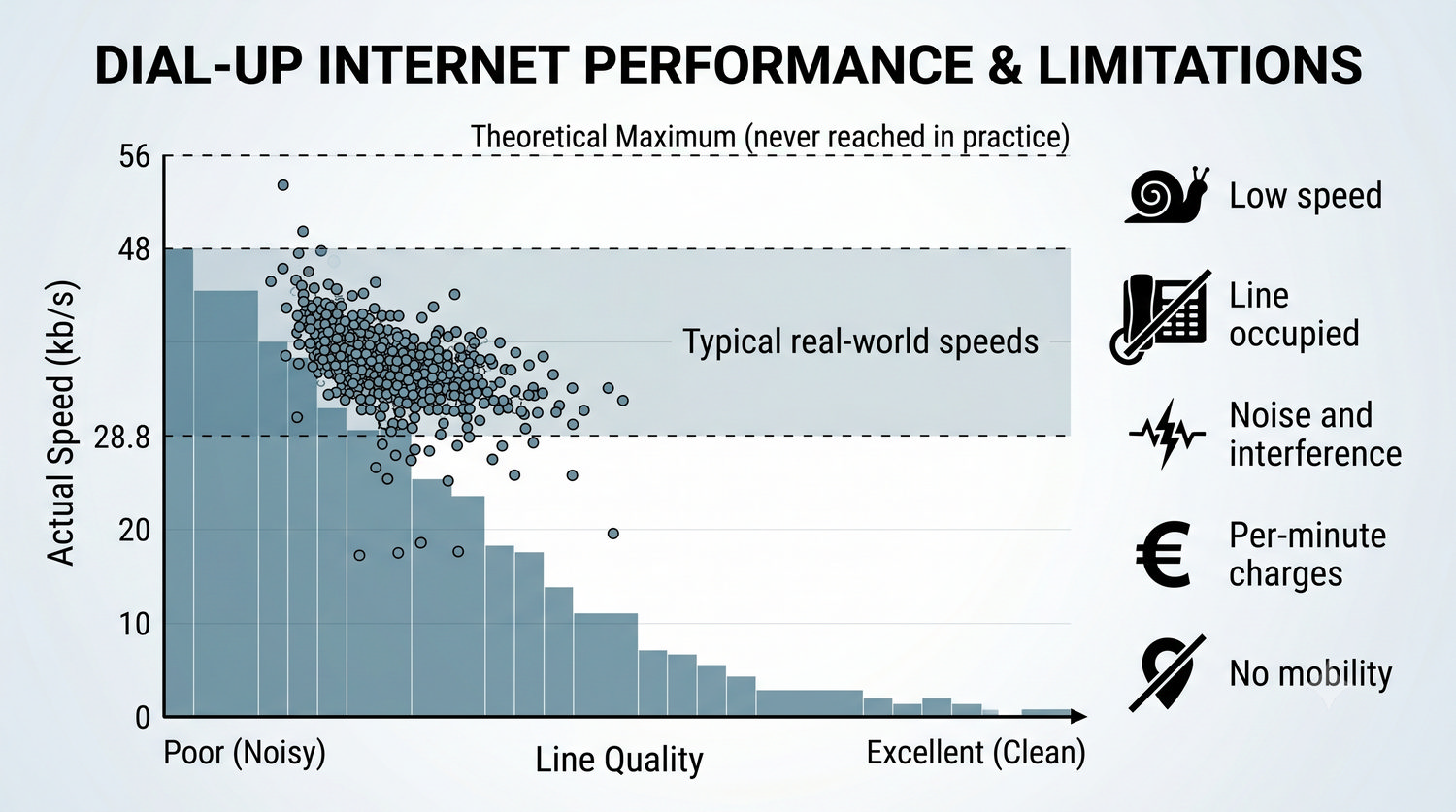

Ograniczenia dial-up były dobrze znane każdemu użytkownikowi Internetu w latach 90. i na początku XXI wieku. Niska prędkość (rzeczywista rzadko przekraczała 40 kb/s przy dobrej linii) oznaczała, że pobranie pliku 1 MB zajmowało 3–5 minut, a strona z dużą liczbą obrazków ładowała się kilkadziesiąt sekund. Streaming wideo, VoIP czy większe aktualizacje oprogramowania były praktycznie niemożliwe.

Zajętość linii telefonicznej była szczególnie dotkliwa – połączenie z Internetem blokowało możliwość dzwonienia, co zmuszało rodziny do posiadania drugiej linii telefonicznej lub korzystania z Internetu w nocy, gdy taryfy były niższe. Szumy na linii objawiały się charakterystycznymi trzeszczeniami słyszanymi przez głośnik modemu – przy słabej jakości linii modem „spadał" do niższej prędkości (fallback) lub rozłączał się, co wymuszało ponowne wybieranie numeru. W Polsce, gdzie infrastruktura telefoniczna była często przestarzała, problemy te były szczególnie nasilone.

Era dial-up w Polsce rozpoczęła się w połowie lat 90., gdy pojawili się pierwsi dostawcy Internetu (np. ATM, Polbox, NASK, później TP S.A.). W 1999 roku TP S.A. uruchomiła usługę Neostrada tp (Neostrada tp 1.0 – dostęp wdzwaniany pod numerem 0202122), która stała się synonimem domowego Internetu dla Polaków. Koszt połączenia składał się z dwóch elementów: opłaty telefonicznej (impulsy co 3 minuty – w szczycie ok. 0,30 zł, poza szczytem i w weekendy taniej) oraz abonamentu ISP (np. Plan 30h – 30 godzin miesięcznie za ok. 35 zł).

Rzeczywista prędkość połączenia zależała od odległości od centrali telefonicznej i jakości linii – w dużych miastach często udawało się osiągnąć 48–52 kb/s (przy bardzo dobrej linii), na prowincji typowe było 28,8–33,6 kb/s. Neostrada tp w wersji dial-up działała do 2021 roku – TP S.A. (Orange) oficjalnie zakończyła świadczenie usług dial-up 30 listopada 2021 roku, zamykając epokę Internetu wdzwanianego w Polsce.

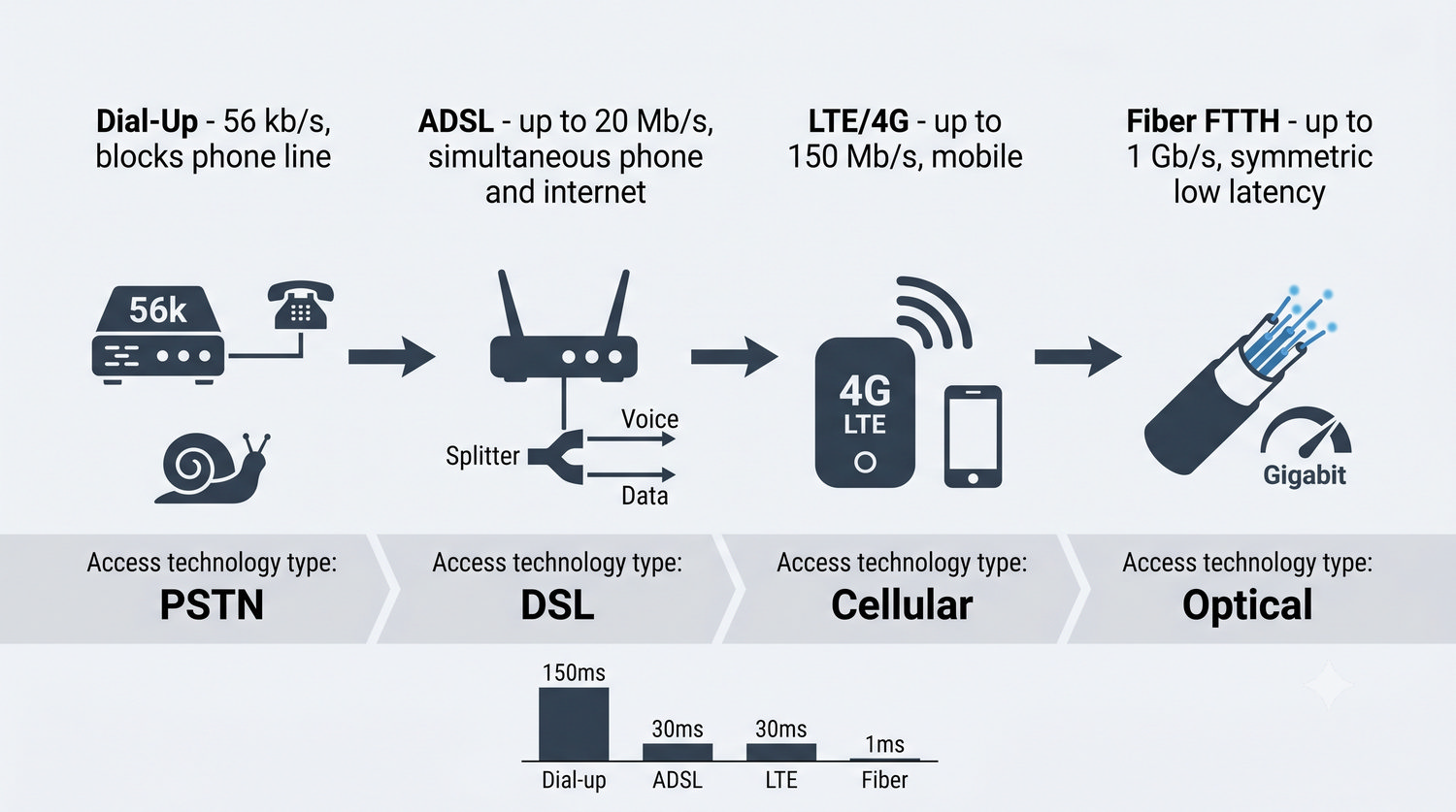

Dial-up został wyparty przez technologie szerokopasmowe (broadband) w pierwszej dekadzie XXI wieku. ADSL (Asymmetric Digital Subscriber Line) był pierwszym poważnym konkurentem – wykorzystywał tę samą linię telefoniczną, ale w wyższych pasmach częstotliwości (powyżej 4 kHz), co pozwalało na jednoczesne korzystanie z telefonu i Internetu. Prędkość ADSL (początkowo 256 kb/s – 2 Mb/s, później do 20 Mb/s) była nieporównywalnie wyższa niż dial-up.

LTE (Long Term Evolution) – technologia 4G – przyniosła prawdziwą rewolucję mobilną, oferując prędkości do 150 Mb/s (LTE Advanced – do 1 Gb/s). Światłowód FTTH (Fiber To The Home) zapewnia symetryczne łącza do 1 Gb/s i więcej, z opóźnieniami poniżej 1 ms. Telewizja kablowa (DOCSIS 3.1) oferuje do 1 Gb/s downstream w istniejącej infrastrukturze koncentrycznej. Mimo że dial-up całkowicie zniknął z rynku konsumenckiego, pozostaje używany w niszowych zastosowaniach – systemach POS (kasy fiskalne), bankomatach, systemach alarmowych i na obszarach bez zasięgu szerokopasmowego (niektóre rejony Afryki, Ameryki Południowej).

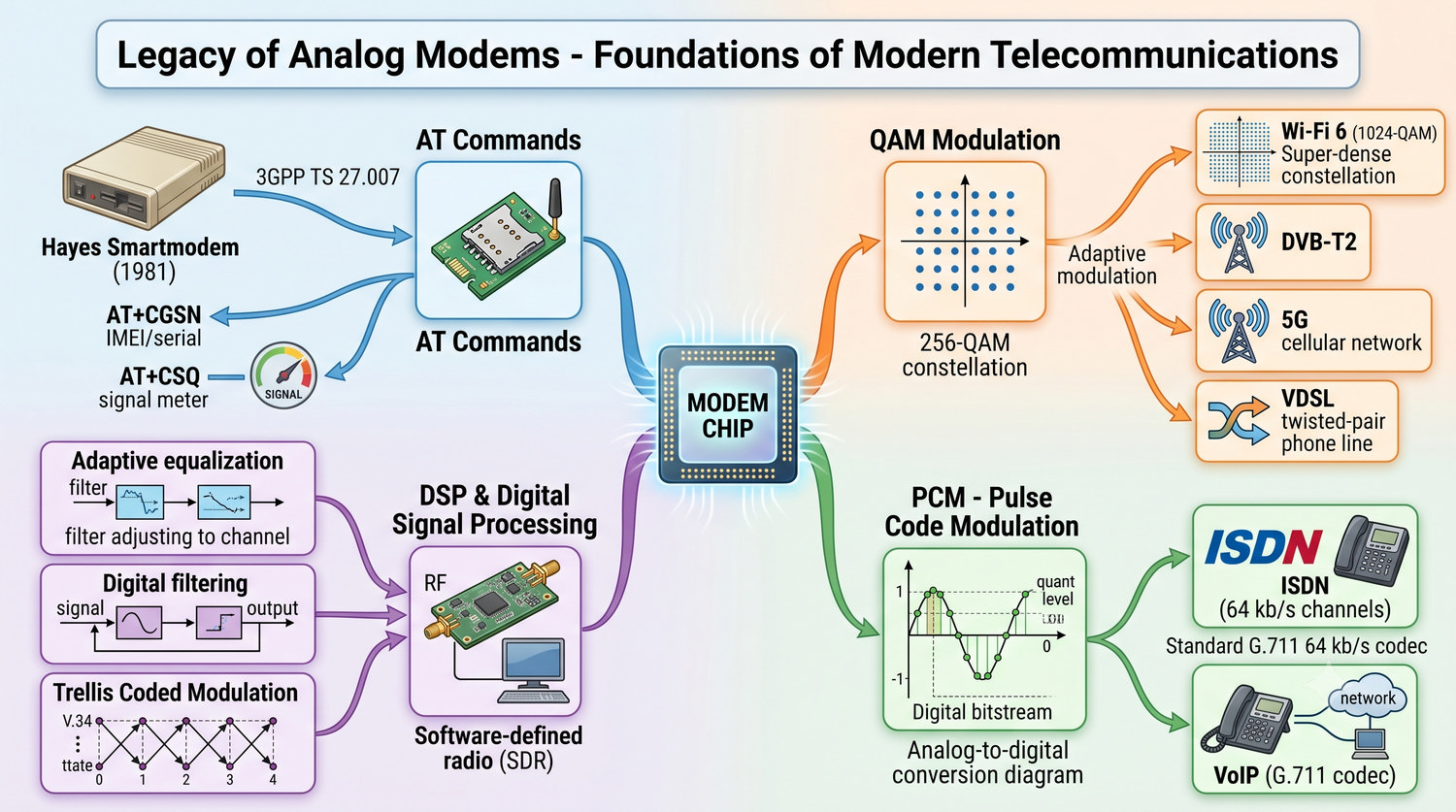

Dziedzictwo modemów analogowych wykracza daleko poza same urządzenia – wiele technologii i koncepcji opracowanych dla dial-up stało się fundamentem współczesnej telekomunikacji. Zestaw komend AT, pierwotnie stworzony dla Hayes Smartmodem, został zaadaptowany przez standard 3GPP (TS 27.007) dla modemów GSM/LTE i jest używany w miliardach urządzeń IoT na całym świecie – od inteligentnych liczników po systemy telematyki pojazdowej.

Modulacja QAM, która osiągnęła szczyt rozwoju w standardzie V.34 (256-QAM z kodowaniem Trellis), jest dziś podstawą Wi-Fi 5/6 (256-QAM, 1024-QAM), DVB-T2 (256-QAM, 1024-QAM), ADSL/VDSL, DOCSIS i 5G. Cyfrowe przetwarzanie sygnałów (DSP) – algorytmy adaptacyjnej korekcji kanału (adaptive equalization), filtracji cyfrowej i kodowania korekcyjnego – zostało opracowane właśnie dla modemów analogowych. PCM (Pulse Code Modulation), standard cyfryzacji sygnału analogowego w centralach telefonicznych (64 kb/s na kanał), jest podstawą ISDN, a także cyfryzacji głosu w VoIP (kodek G.711).

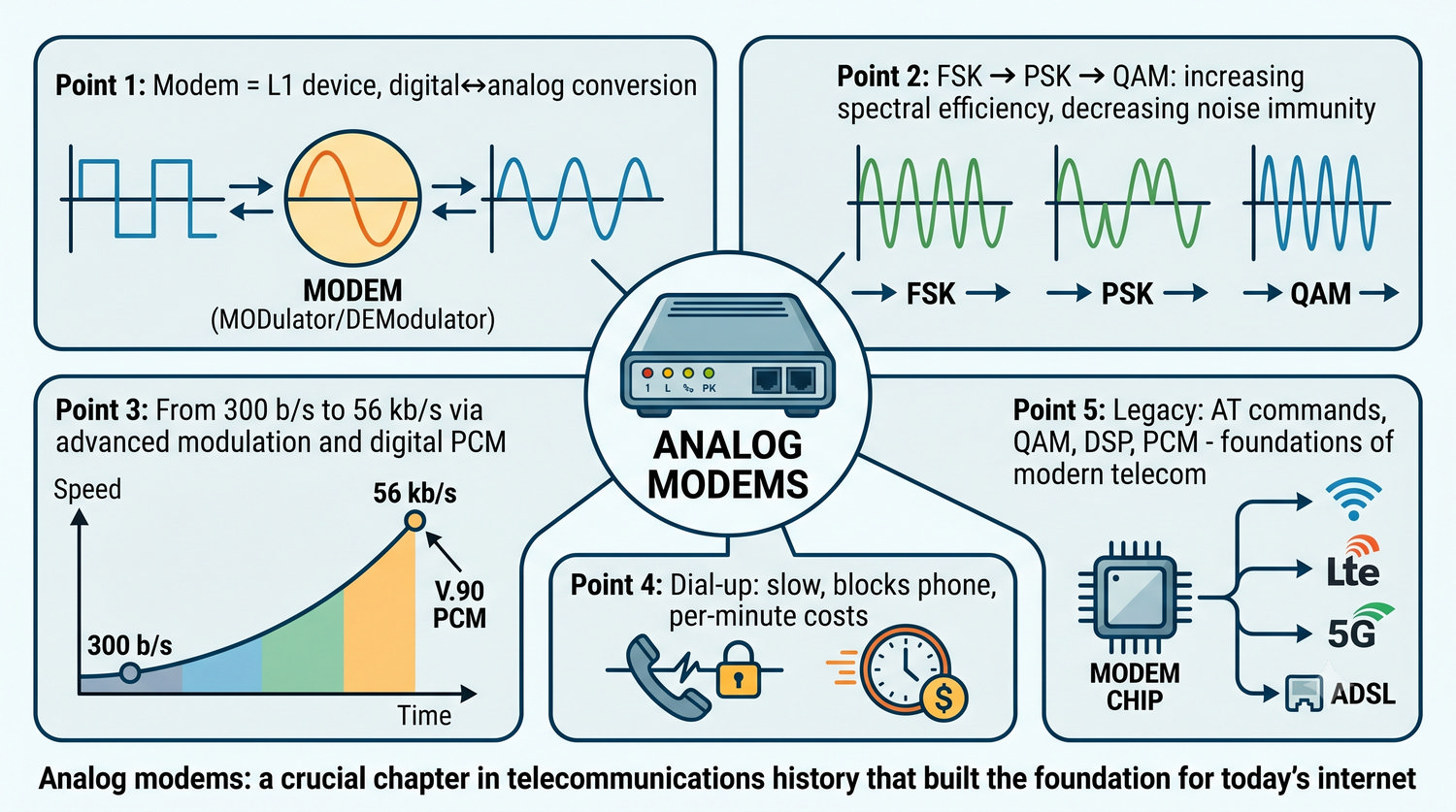

Slajd podsumowujący blok II prezentacji, zestawiający najważniejsze pojęcia związane z modemami analogowymi i dial-up. Modemy analogowe, choć dziś stanowią już tylko pamiątkę historyczną, odegrały kluczową rolę w popularyzacji Internetu – to dzięki nim miliony ludzi na całym świecie po raz pierwszy połączyły się z siecią. Z technicznego punktu widzenia modemy analogowe były areną niezwykłych osiągnięć inżynierii telekomunikacyjnej – w ciągu 36 lat udało się zwiększyć przepustowość linii telefonicznej 200-krotnie.

Zrozumienie zasad działania modemów analogowych – w szczególności technik modulacji (FSK, PSK, QAM) i ograniczeń kanału transmisyjnego (pasmo, SNR) – stanowi solidną podstawę do studiowania bardziej zaawansowanych technologii, takich jak ADSL, Wi-Fi, 5G czy telewizja cyfrowa. Wszystkie one korzystają z tych samych fundamentalnych koncepcji, które zostały opracowane i dopracowane w erze dial-up.

Prezentacja wprowadziła studentów w świat modemów analogowych – urządzeń warstwy fizycznej, które zrewolucjonizowały dostęp do Internetu w latach 90. XX wieku. Zrozumienie zasad modulacji (FSK, PSK, QAM), ograniczeń kanału telefonicznego (pasmo 3100 Hz, twierdzenie Nyquista i Shannona) oraz praktycznych aspektów dial-up (handshake, komendy AT, konfiguracja w Cisco IOS i RouterOS) stanowi istotny element wiedzy o warstwie fizycznej sieci.

Modemy analogowe są dziś technologią historyczną – ostatnie usługi dial-up w Polsce zakończyły się w 2021 roku. Jednak koncepcje opracowane dla modemów analogowych – w szczególności adaptacyjna modulacja QAM, cyfrowe przetwarzanie sygnałów (DSP) i zestaw komend AT – są nadal powszechnie stosowane w nowoczesnych technologiach. Znajomość tej historii pozwala lepiej zrozumieć, jak działa współczesna telekomunikacja i dlaczego niektóre rozwiązania przyjęły taką, a nie inną formę.
