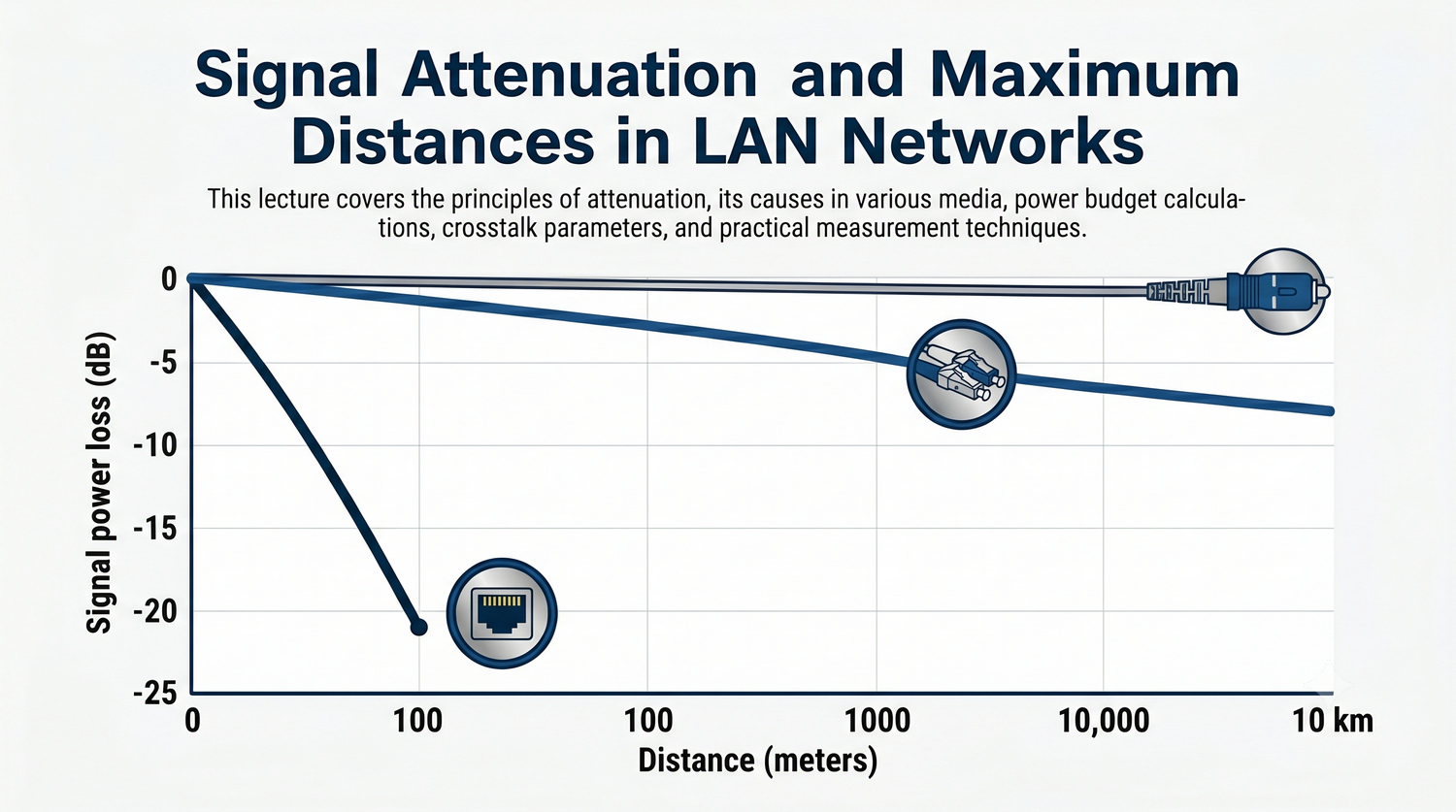

Prezentacja otwierająca cykl wykładów poświęconych tłumieniu sygnału w sieciach LAN. Materiał został zaprojektowany jako uzupełnienie wiedzy o urządzeniach warstwy fizycznej modelu OSI, ze szczególnym uwzględnieniem parametrów transmisyjnych mediów. Tłumienie sygnału jest jednym z najważniejszych czynników ograniczających zasięg sieci – zarówno przewodowych, jak i bezprzewodowych.

W trakcie prezentacji omówione zostaną zarówno podstawy teoretyczne (definicja tłumienia, wzór na tłumienie w decybelach), jak i praktyczne aspekty (budżet mocy, margines mocy, pomiary w terenie). Szczególny nacisk położono na zrozumienie, dlaczego różne media mają różne charakterystyki tłumienia i jak to wpływa na projektowanie sieci LAN.

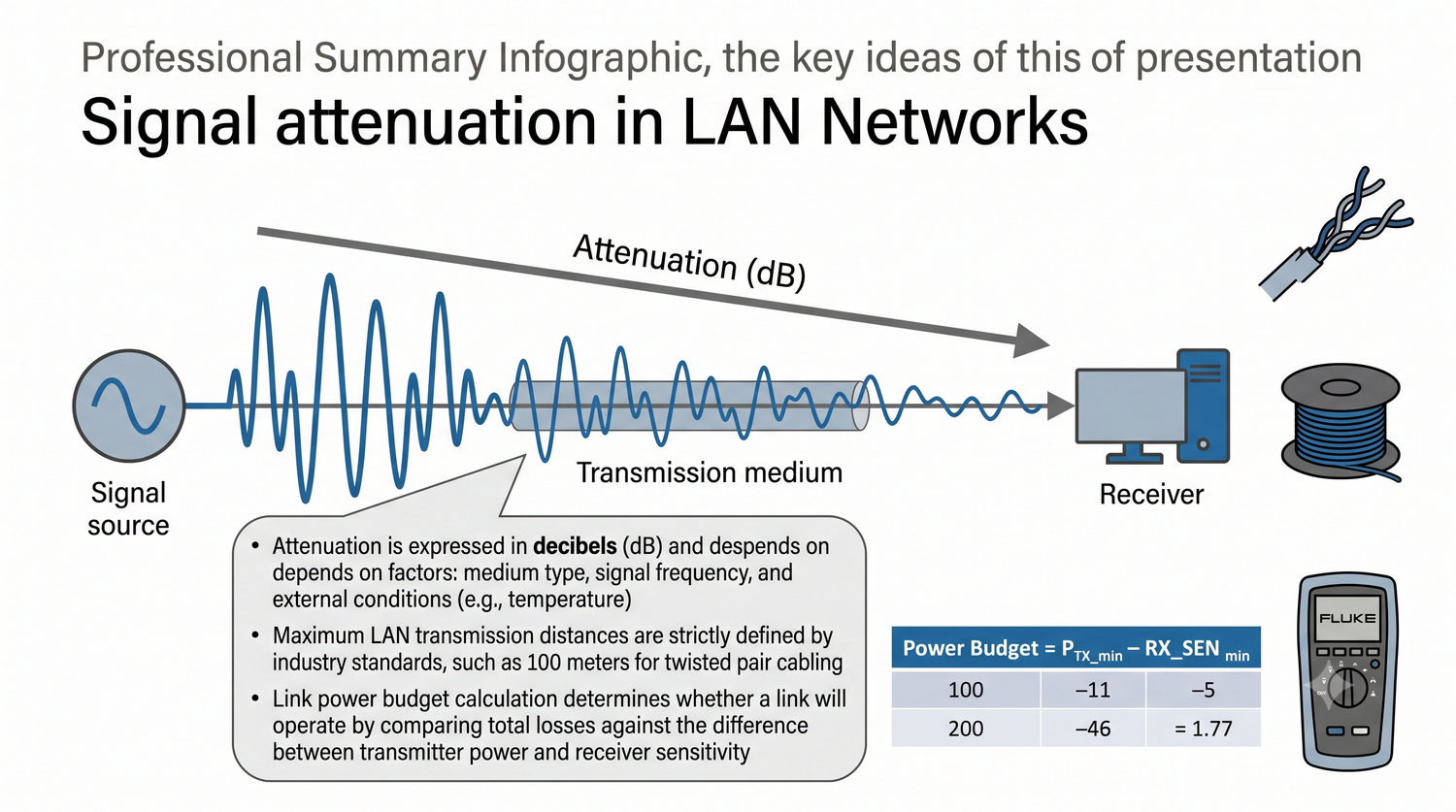

Streszczenie prezentacji zawiera esencję omawianego materiału. Tłumienie sygnału jest fundamentalnym zjawiskiem, które określa granice możliwości transmisyjnych każdego medium. Bez zrozumienia tłumienia nie można poprawnie zaprojektować sieci – ani lokalnej (LAN), ani rozległej (WAN). Projektant musi znać nie tylko maksymalne odległości podane w standardach, ale także umieć obliczyć rzeczywisty budżet mocy łącza dla konkretnej konfiguracji.

W praktyce administracyjnej umiejętność interpretacji wyników pomiarów tłumienia (z certyfikatora kabli lub OTDR) pozwala szybko zdiagnozować problemy z łącznością. Zbyt duże tłumienie objawia się błędami CRC, okresowymi utratami łączności lub całkowitym brakiem komunikacji. W wielu przypadkach problemem jest nie tyle odległość, co złe złącza, uszkodzone kable lub niewłaściwie dobrane transceivery.

Tłumienie sygnału jest fundamentalnym zjawiskiem fizycznym, które występuje we wszystkich typach mediów transmisyjnych – skrętce, światłowodzie, falach radiowych. Jest ono nieuniknione i wynika z właściwości fizycznych medium: rezystancji przewodników, strat dielektrycznych, rozpraszania światła, absorpcji itp.

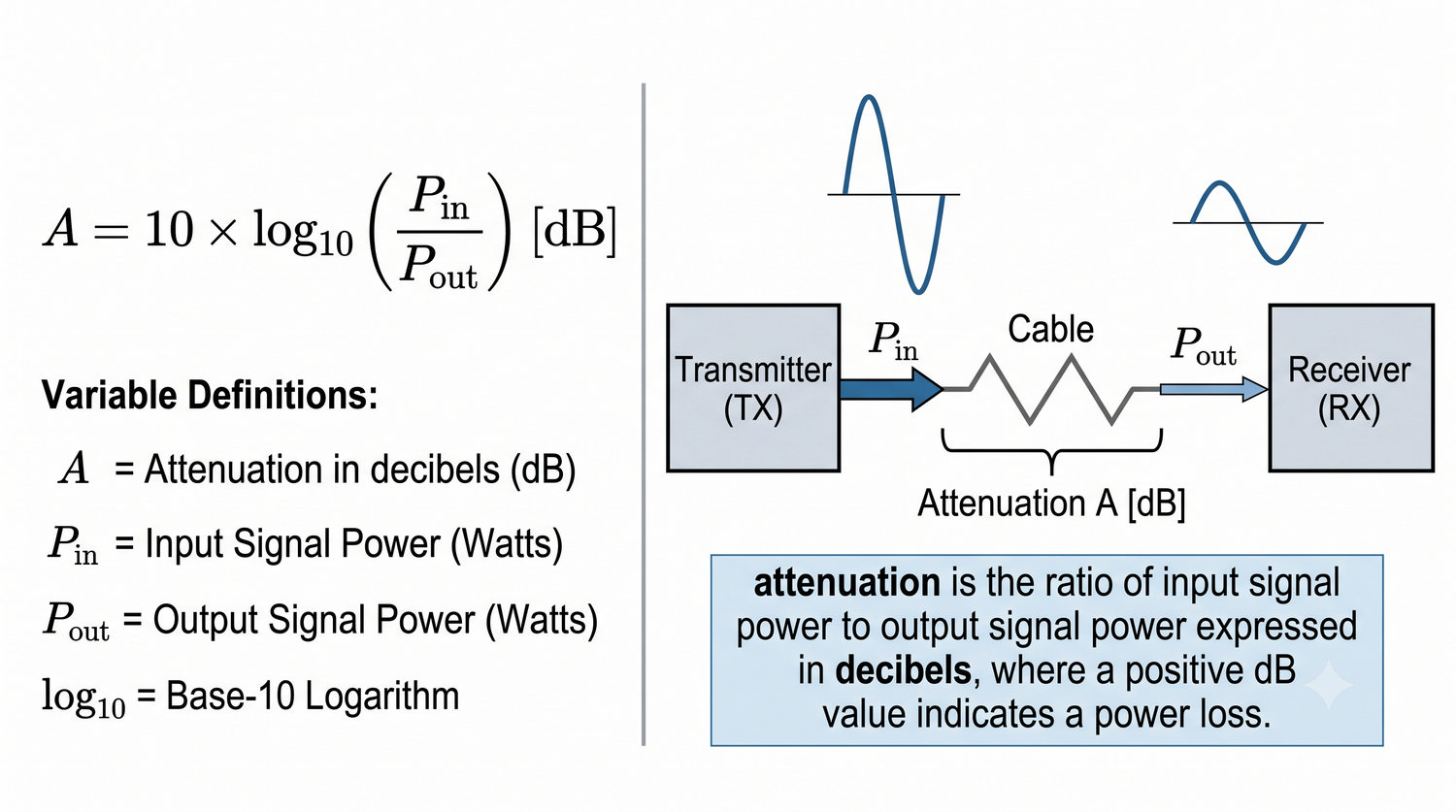

Wzór na tłumienie wykorzystuje skalę logarytmiczną (decybele), ponieważ straty mocy są proporcjonalne do długości kabla, a skala logarytmiczna pozwala na dodawanie strat poszczególnych elementów łącza (kabla, złączy, spawów). Przykładowo, jeśli kabel ma tłumienie 0,2 dB/m, to dla odcinka 50 m tłumienie wynosi 10 dB. Jeśli dodamy złącza o stratach 0,5 dB każde, łączne tłumienie wynosi 11 dB.

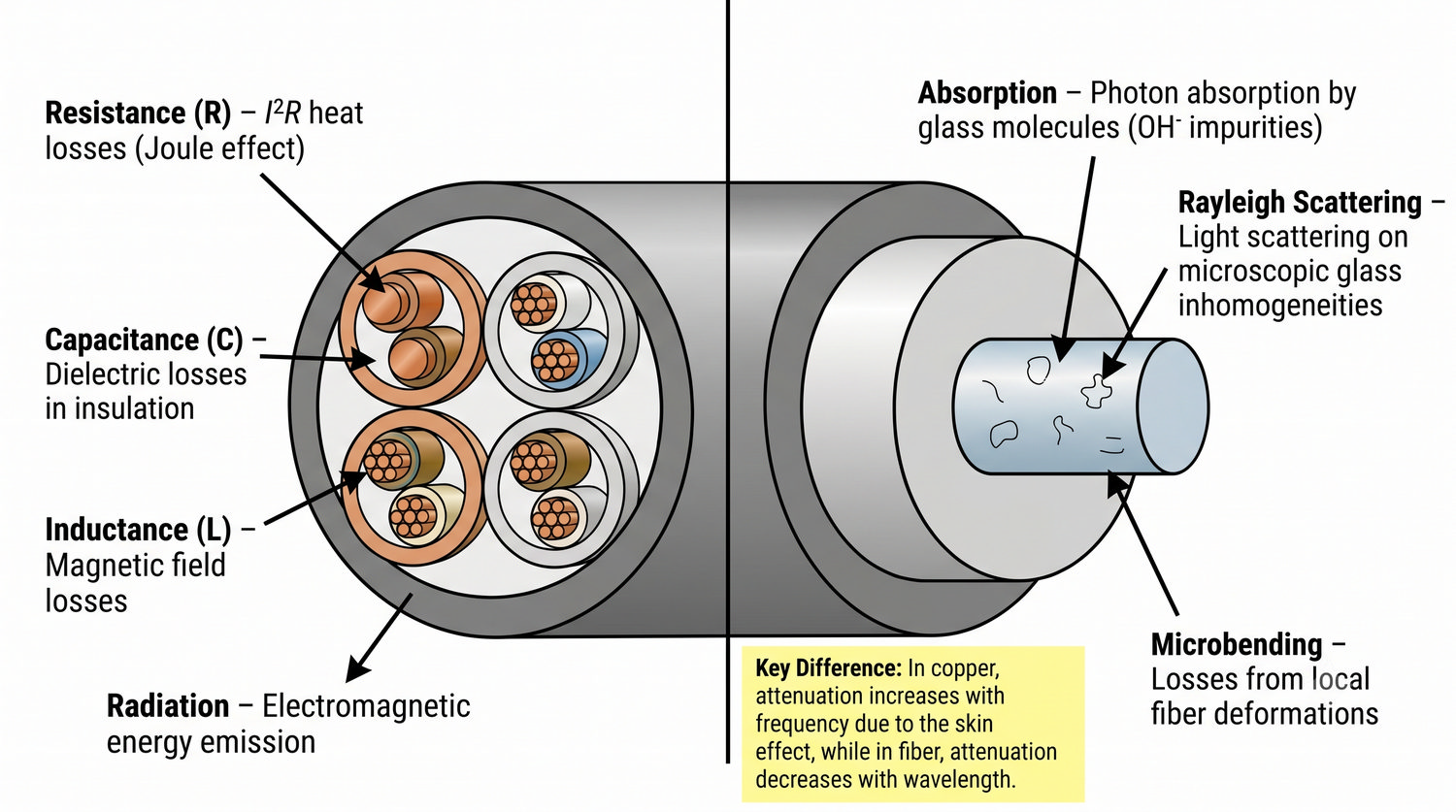

Przyczyny tłumienia w skrętce miedzianej są związane z podstawowymi właściwościami elektrycznymi przewodów. Rezystancja powoduje zamianę energii elektrycznej na ciepło (straty I²R). Pojemność między przewodami powoduje straty dielektryczne, które rosną wraz z częstotliwością. Indukcyjność wpływa na impedancję kabla i powoduje straty przy wysokich częstotliwościach. Promieniowanie elektromagnetyczne z kabla (szczególnie przy wyższych częstotliwościach) powoduje dodatkowe straty.

W światłowodzie główną przyczyną tłumienia jest rozpraszanie Rayleigha – światło rozprasza się na mikroskopijnych fluktuacjach gęstości szkła, które są nie do uniknięcia przy produkcji. Straty związane z absorpcją są spowodowane głównie domieszkami wody (OH⁻) w szkle kwarcowym. Mikrozgięcia powstają przy lokalnych deformacjach światłowodu – na przykład przy zbyt mocnym dociśnięciu kabla lub na ostrych krawędziach.

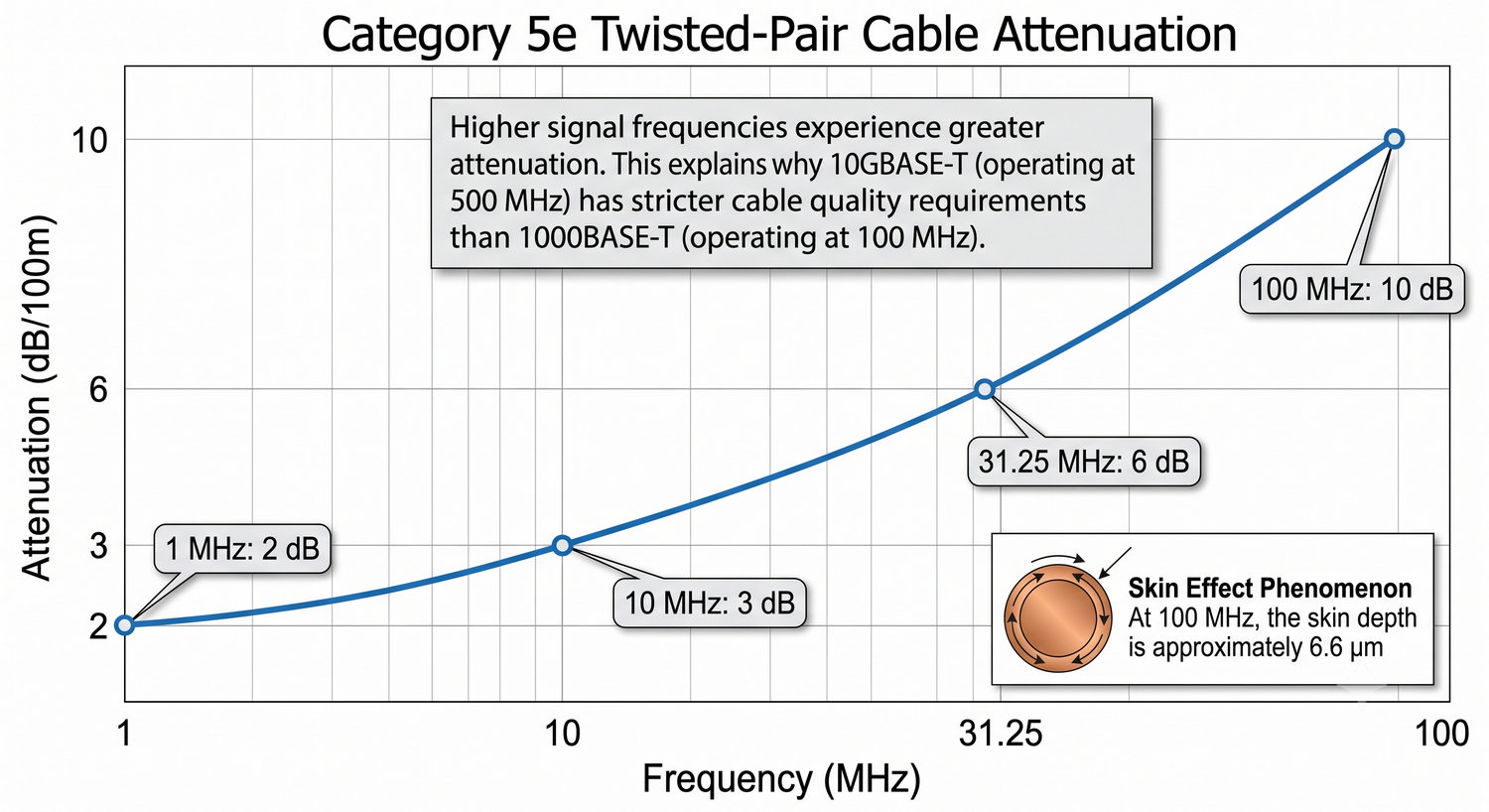

Zależność tłumienia od częstotliwości w skrętce miedzianej jest kluczowym parametrem określającym przydatność kabla do transmisji z wysokimi prędkościami. Wyższe częstotliwości są konieczne do osiągnięcia wyższych przepustowości – na przykład 1000BASE-T pracuje w paśmie do 100 MHz, 10GBASE-T wymaga pasma do 500 MHz. Każda kategoria kabla (Cat 5e, 6, 6A, 7, 8) jest zdefiniowana przez maksymalną częstotliwość, przy której spełnia określone parametry tłumienia.

Efekt naskórkowości (skin effect) powoduje, że przy częstotliwości 100 MHz głębokość wnikania prądu w miedzi wynosi zaledwie ok. 6,6 µm. Oznacza to, że prąd płynie praktycznie tylko po powierzchni przewodu, co drastycznie zwiększa rezystancję efektywną. Dlatego kable wyższych kategorii stosują przewody o większej średnicy (23 AWG zamiast 24 AWG) i lepszą izolację, aby zminimalizować straty dielektryczne.

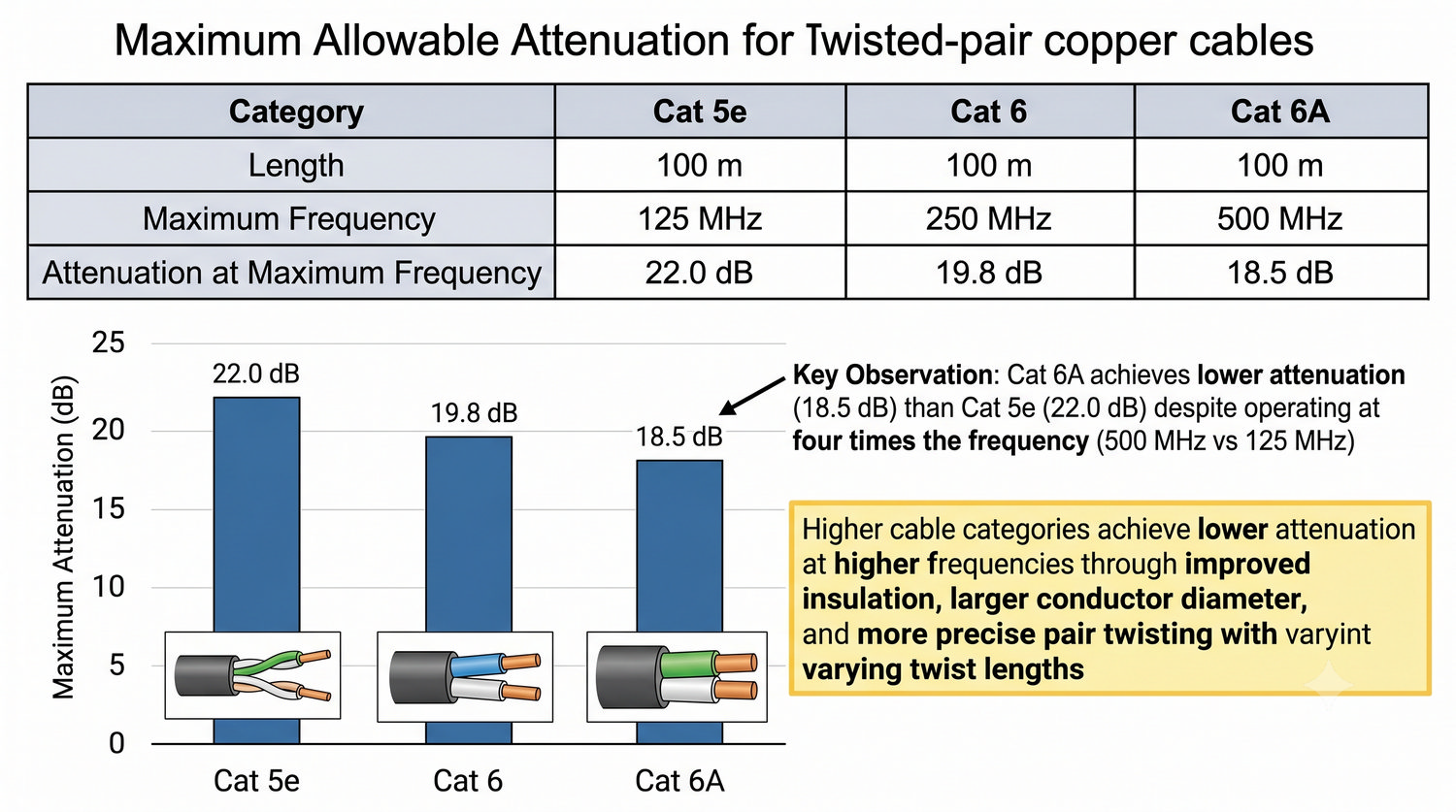

Normy EIA/TIA 568 definiują maksymalne dopuszczalne tłumienie dla każdej kategorii kabla na dystansie 100 m. Cat 5e, zaprojektowana dla 1000BASE-T, musi spełniać rygorystyczne wymogi tłumienia i przesłuchów w paśmie do 125 MHz. Cat 6 podnosi pasmo do 250 MHz, a Cat 6A do 500 MHz, co umożliwia transmisję 10 Gb/s na pełnym dystansie 100 m.

Warto zauważyć, że Cat 6A ma niższe tłumienie (18,5 dB) niż Cat 5e (22,0 dB) przy znacznie wyższej częstotliwości (500 MHz vs 125 MHz). Jest to możliwe dzięki: zastosowaniu przewodów o większej średnicy (23 AWG zamiast 24 AWG), lepszej jakości izolacji (np. pianka polietylenowa zamiast PVC) oraz bardziej precyzyjnemu skręcaniu par z zmiennym skokiem (aby zminimalizować przesłuchy).

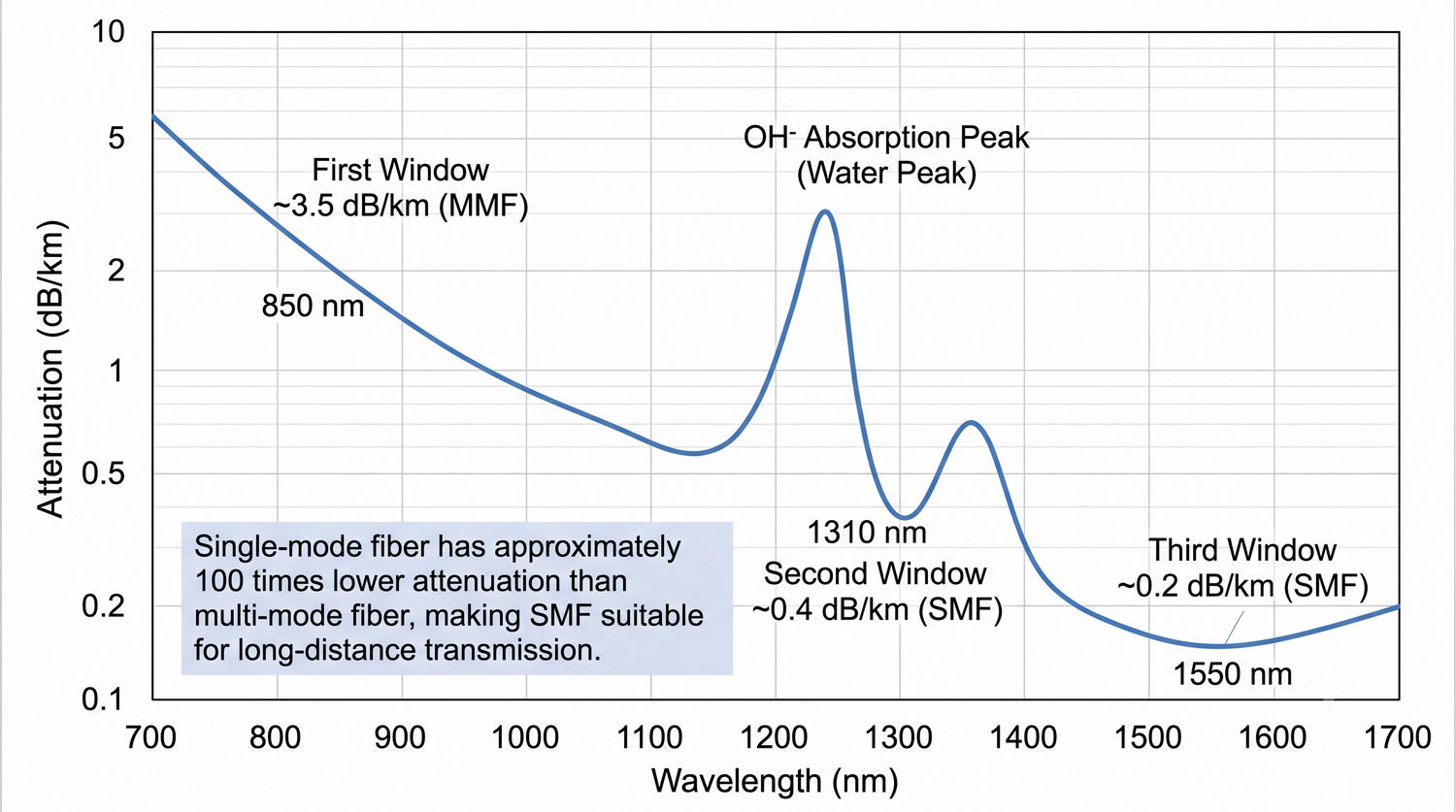

Tłumienie w światłowodzie jest silnie zależne od długości fali. Krzywa tłumienia dla typowego światłowodu jednomodowego (SMF) ma trzy minima – tzw. okna transmisyjne: pierwsze okno w okolicy 850 nm (stosowane głównie w MMF), drugie w okolicy 1310 nm (~0,4 dB/km) i trzecie w okolicy 1550 nm (~0,2 dB/km). Pomiędzy nimi występują piki absorpcji związane z domieszkami wody (OH⁻) w szkle kwarcowym.

Nowoczesne światłowody (np. ITU-T G.652.D, G.655) są optymalizowane pod kątem minimalnego tłumienia w trzecim oknie transmisyjnym (1550 nm), gdzie tłumienie może wynosić zaledwie 0,17-0,20 dB/km. Dla porównania, najlepsze kable miedziane mają tłumienie około 2000 dB/km (20 dB/100m × 10). Oznacza to, że światłowód SMF ma około 10 000 razy mniejsze tłumienie na kilometr niż skrętka miedziana – to fundamentalna przewaga technologiczna decydująca o zastosowaniach światłowodów w sieciach szkieletowych i długodystansowych.

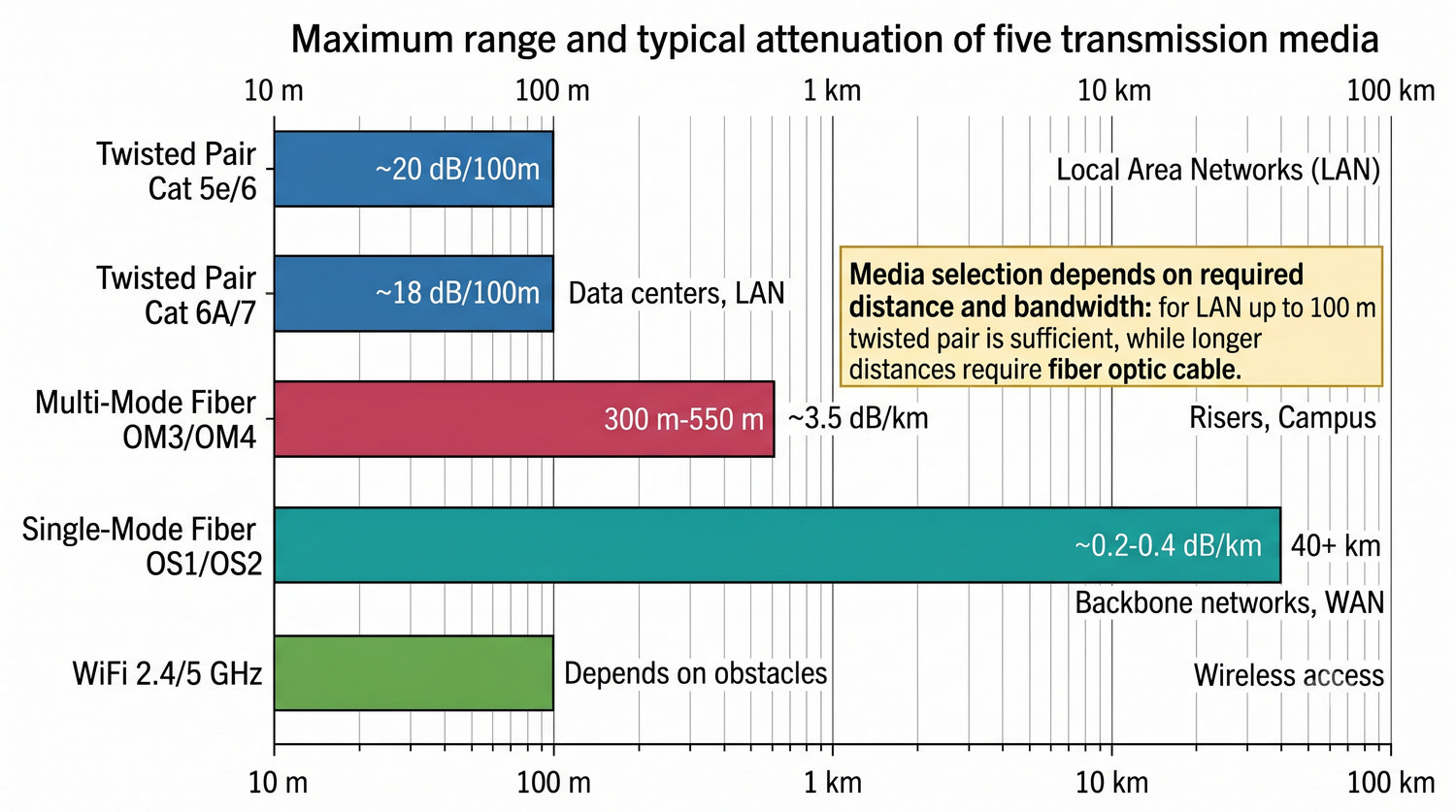

Tabela porównawcza mediów transmisyjnych pokazuje, że wybór medium jest kompromisem między zasięgiem, przepustowością i kosztem. Skrętka miedziana jest najtańsza i najłatwiejsza w instalacji, ale jej zasięg jest ograniczony do 100 m – jest to fizyczne ograniczenie wynikające z tłumienia i przesłuchów. Nawet najlepsza skrętka Cat 8 nie jest w stanie przesłać sygnału na odległość większą niż 100 m.

Światłowód wielomodowy (MMF) oferuje zasięg od 300 do 550 m przy 10 Gb/s, co jest wystarczające dla pionów kablowych i łącz między budynkami w kampusie. Światłowód jednomodowy (SMF) umożliwia transmisję na dystansie dziesiątek kilometrów, co jest niezbędne w sieciach szkieletowych i rozległych. WiFi, choć oferuje mobilność, ma zasięg ograniczony do około 100 m na zewnątrz (w sprzyjających warunkach) i znacznie mniejszy wewnątrz budynków ze względu na przeszkody i zakłócenia.

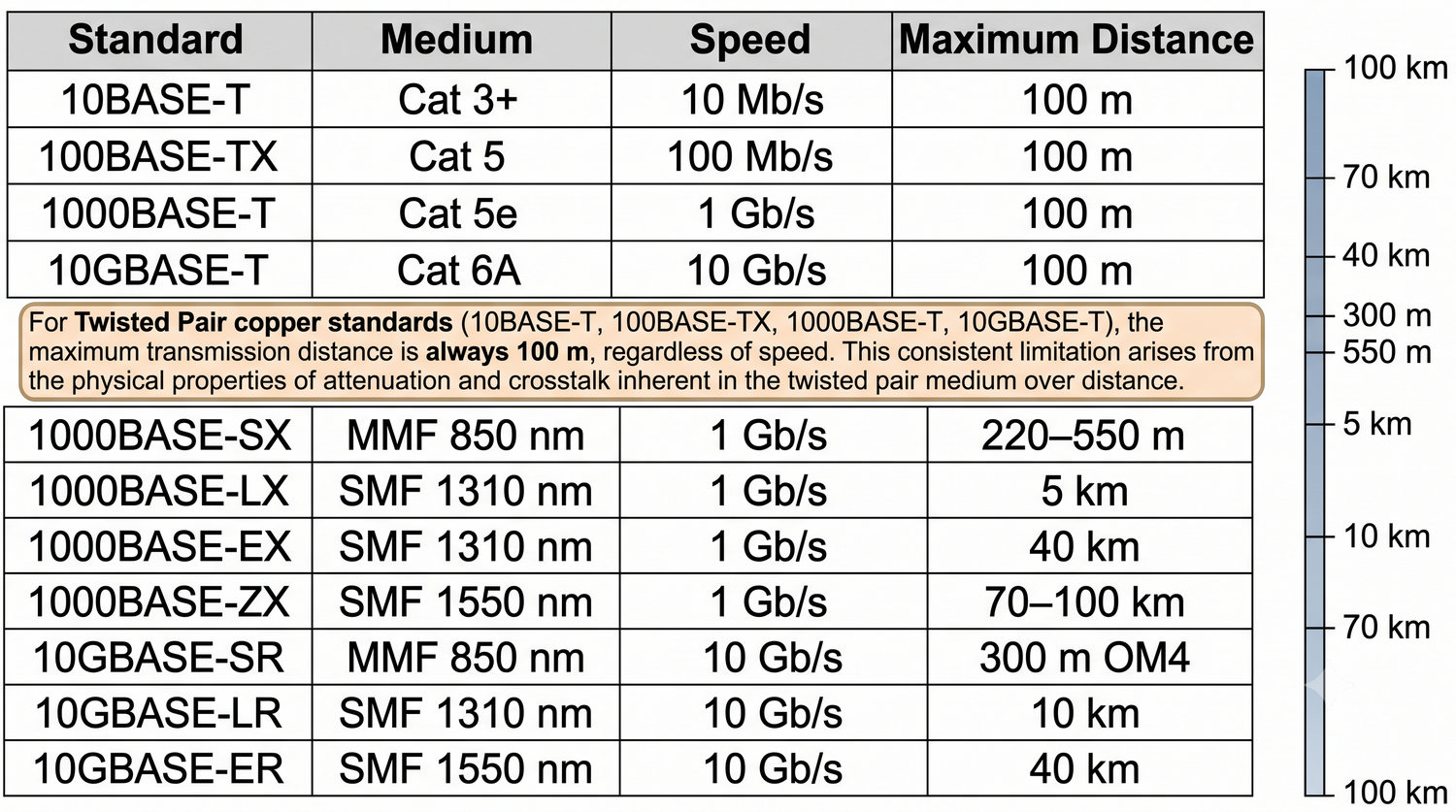

Standardy Ethernet zdefiniowane w IEEE 802.3 określają maksymalne odległości transmisji dla poszczególnych kombinacji medium i prędkości. Dla skrętki miedzianej granica 100 m jest niezmienna od czasów 10BASE-T (lata 80. XX wieku) i wynika z fizycznych ograniczeń – tłumienia sygnału i przesłuchów (NEXT). Nawet najlepsze kategorie kabli (Cat 8, 2000 MHz) nie mogą przekroczyć tego dystansu ze względu na całkowitą moc strat.

W światłowodach odległość zależy od typu (MMF/SMF) i długości fali. MMF (850 nm) zapewnia zasięg od 220 do 550 m w zależności od standardu i jakości włókna (OM3/OM4/OM5). SMF (1310 nm) umożliwia transmisję na 5-10 km, a SMF (1550 nm) na 40-100 km. Istnieją również transceivery DWDM (Dense Wavelength Division Multiplexing), które pozwalają na transmisję na dystansie ponad 200 km przy użyciu wzmacniaczy optycznych (EDFA).

Budżet mocy łącza (power budget) to fundamentalne pojęcie przy projektowaniu łączy światłowodowych i miedzianych. Określa on maksymalną dopuszczalną stratę, jaką może mieć łącze, aby odbiornik był w stanie poprawnie odebrać sygnał. Budżet mocy jest obliczany jako różnica między minimalną mocą nadajnika a czułością odbiornika – są to parametry katalogowe transceivera.

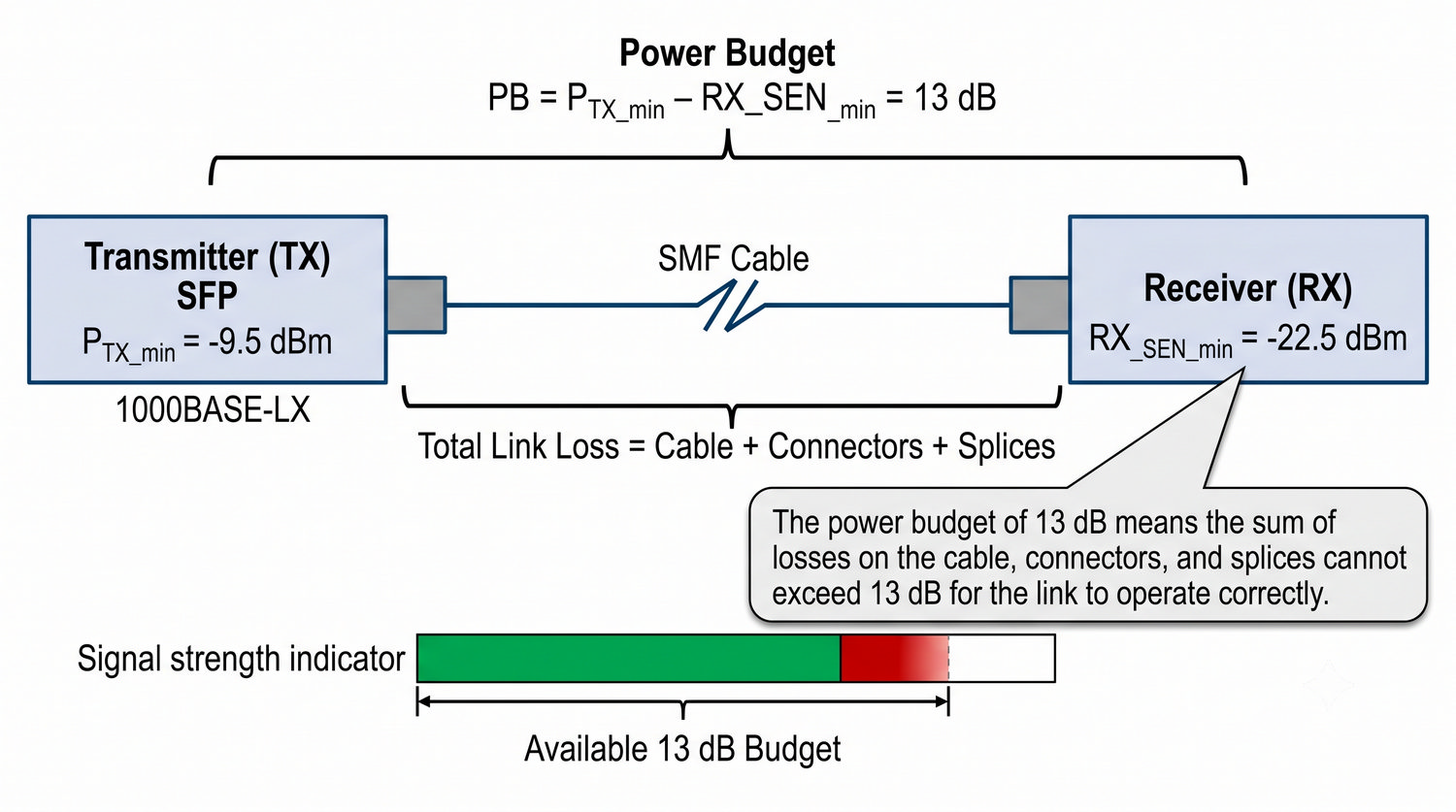

Na przykład dla transceivera Cisco GLC-LH-SMD (1000BASE-LX) minimalna moc nadajnika wynosi -9,5 dBm, a czułość odbiornika -22,5 dBm. Budżet mocy wynosi więc 13 dB. Oznacza to, że całkowita strata łącza (kabel + złącza + spawy) nie może przekroczyć 13 dB. Jeśli transmisja odbywa się na odległość 10 km, a kabel ma tłumienie 0,4 dB/km, to strata na kablu wynosi 4 dB. Dochodzą straty na złączach (2 × 0,3 dB = 0,6 dB) i spawach (2 × 0,1 dB = 0,2 dB). Łączna strata: 4,8 dB. Ponieważ 4,8 dB < 13 dB, łącze będzie działać z marginesem 8,2 dB.

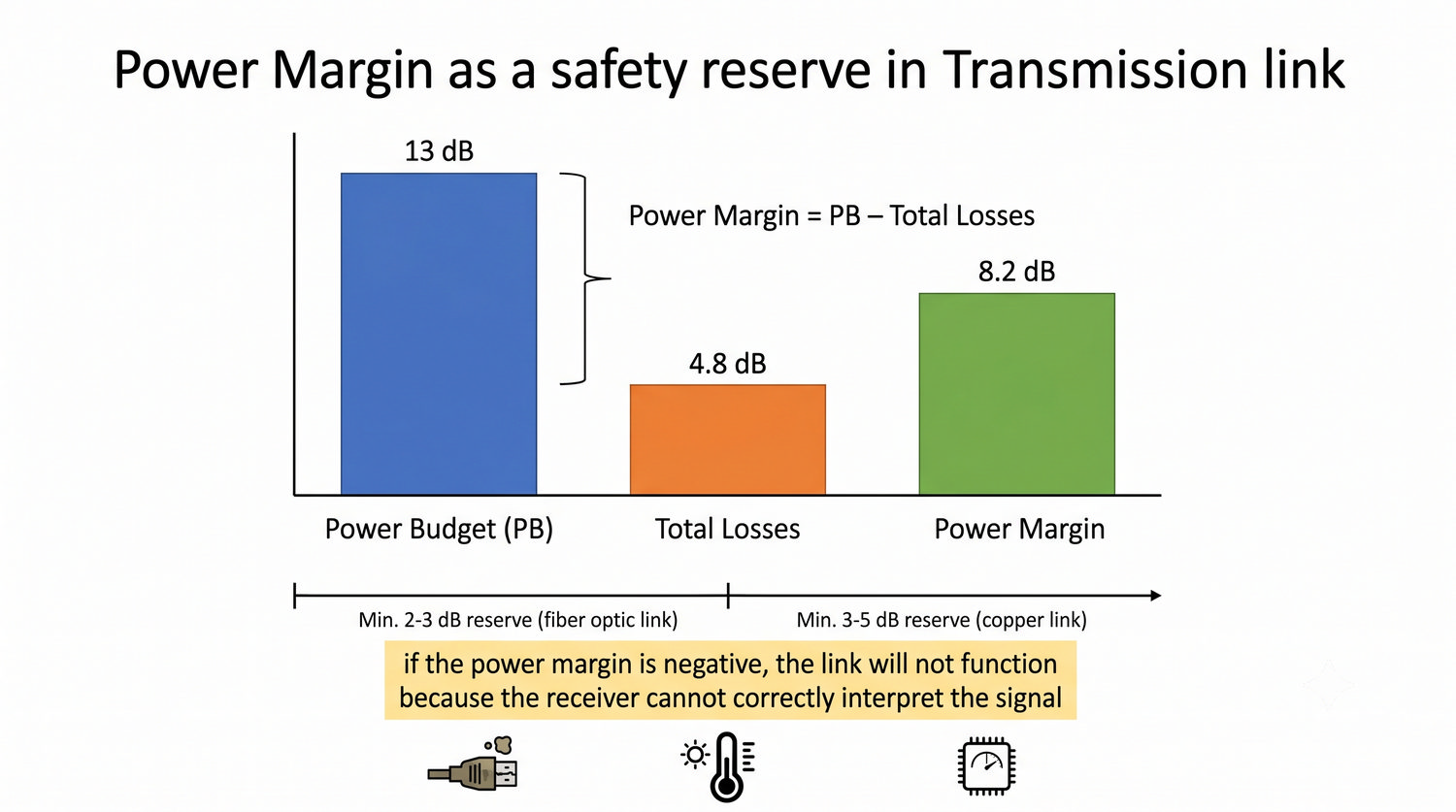

Margines mocy (power margin) to „zapas bezpieczeństwa" łącza – różnica między tym, co może znieść łącze (budżet mocy), a tym, co rzeczywiście traci (straty całkowite). Dodatni margines oznacza, że łącze ma zapas na nieprzewidziane zdarzenia – zabrudzenie złączy, starzenie się lasera, wahania temperatury. Im większy margines, tym łącze jest bardziej niezawodne i odporne na degradację parametrów w czasie.

W praktyce projektowej zaleca się pozostawienie marginesu co najmniej 2-3 dB dla łączy światłowodowych i 3-5 dB dla łączy miedzianych. Jeśli margines jest mniejszy, łącze będzie działać poprawnie tylko w idealnych warunkach (nowe kable, czyste złącza, optymalna temperatura). Przy slightest degradation (np. kurz na złączu), sygnał spadnie poniżej czułości odbiornika i łącze przestanie działać. Dlatego przy projektowaniu zawsze warto wybrać transceiver z wyższym budżetem mocy lub zastosować kabel o niższym tłumieniu.

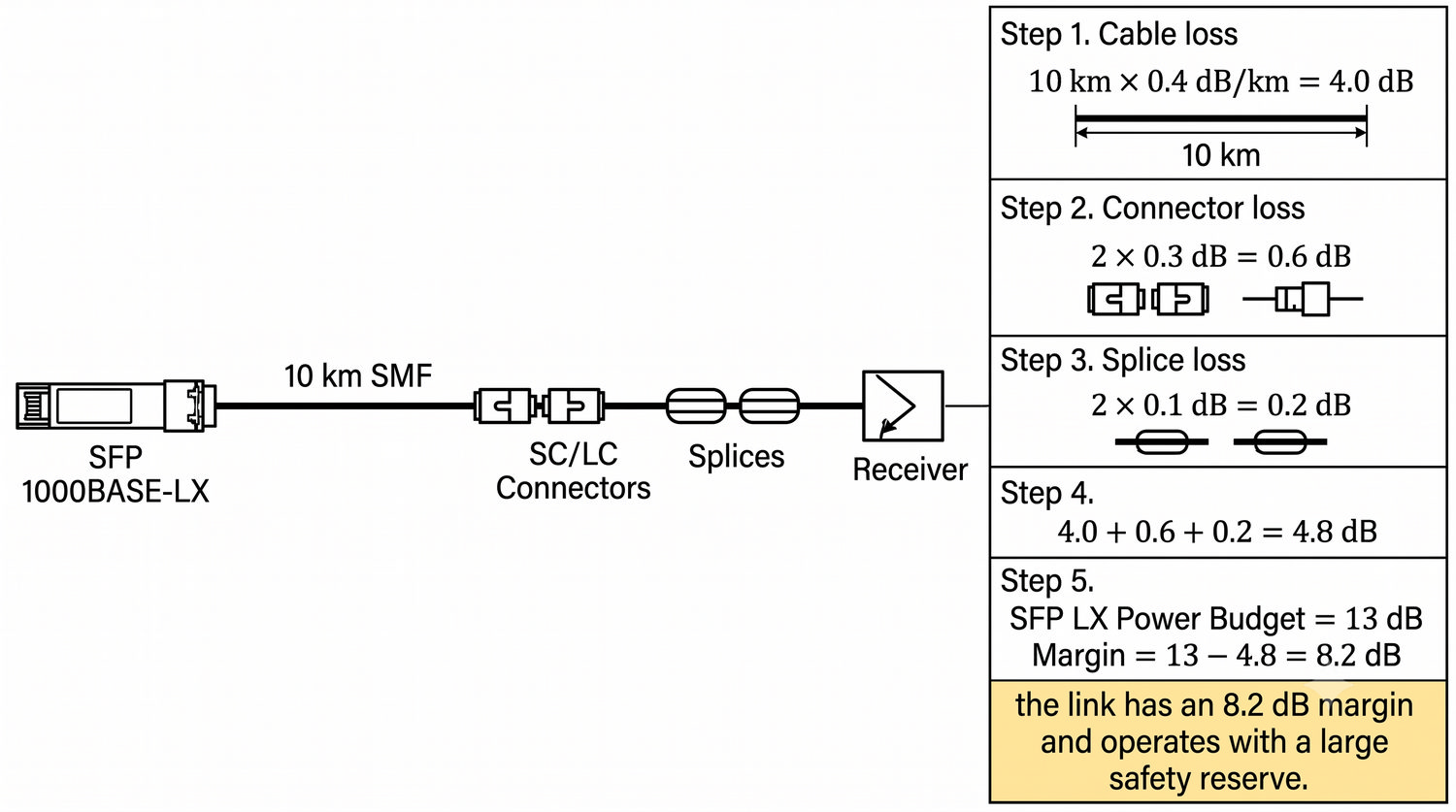

Przykład obliczenia budżetu mocy dla łącza światłowodowego krok po kroku. Mamy łącze o długości 10 km wykonane z światłowodu jednomodowego (SMF) pracujące w oknie 1310 nm. Zastosowano transceiver SFP 1000BASE-LX o budżecie mocy 13 dB. Kabel SMF ma tłumienie 0,4 dB/km, co daje stratę 4 dB na całej długości. Dwa złącza (po jednym na każdym końcu) wprowadzają stratę 0,3 dB każde (łącznie 0,6 dB). Dwa sploty (spawy) – po jednym na każdym końcu kabla – wprowadzają stratę 0,1 dB każde (łącznie 0,2 dB).

Łączna strata łącza wynosi 4,8 dB. Budżet mocy SFP LX wynosi 13 dB. Margines (różnica) wynosi 8,2 dB. Ponieważ margines jest dodatni i znacznie przekracza zalecane minimum 2-3 dB, łącze będzie działać poprawnie nawet w trudnych warunkach (zabrudzone złącza, starzenie się komponentów). W praktyce oznacza to, że łącze jest bardzo niezawodne i ma duży zapas bezpieczeństwa.

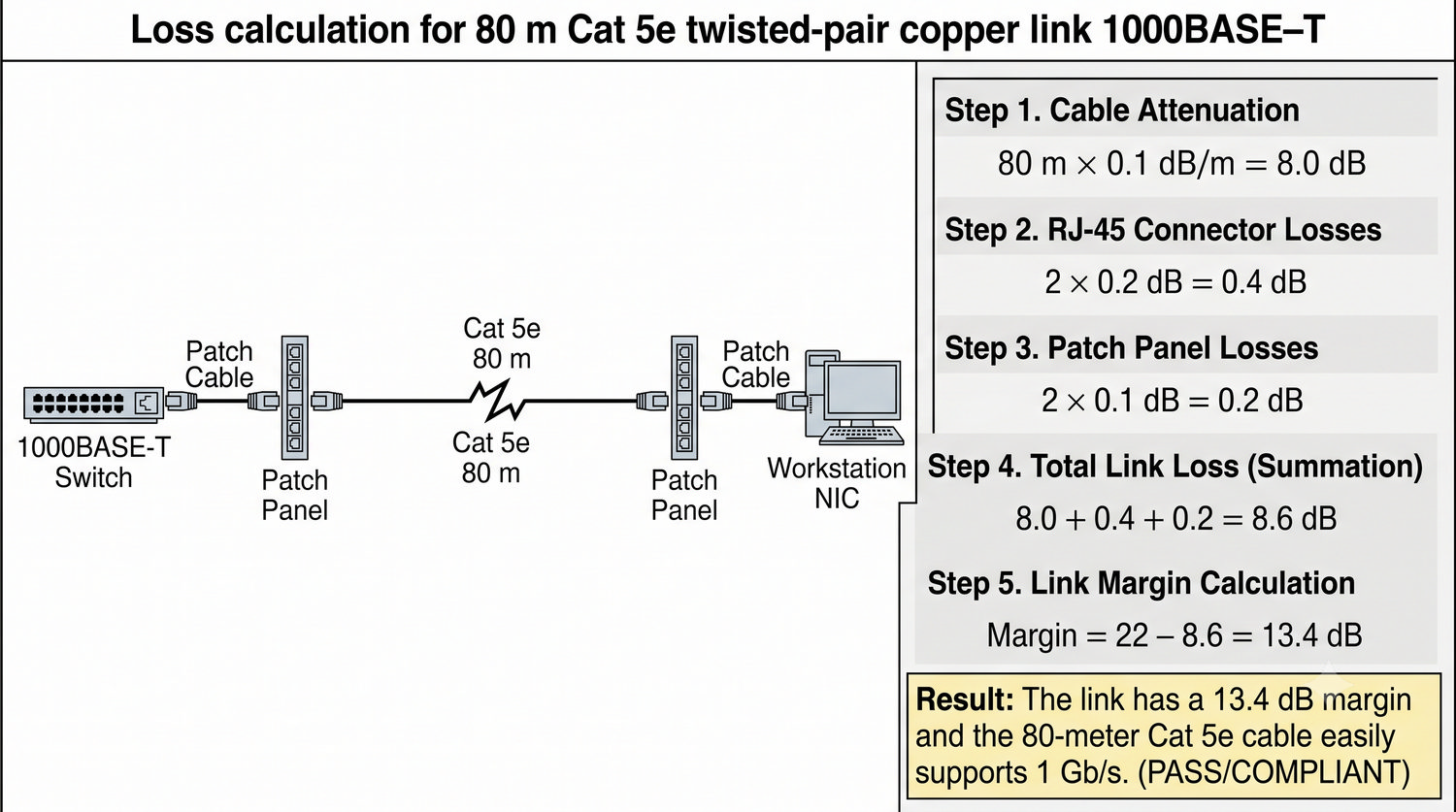

Przykład obliczenia strat dla łącza na skrętce miedzianej o długości 80 m. Standard 1000BASE-T (Gigabit Ethernet na Cat 5e) dopuszcza maksymalne tłumienie 22 dB na dystansie 100 m dla częstotliwości 100 MHz. Typowe tłumienie kabla Cat 5e wynosi około 0,1 dB/m, co daje stratę 8 dB dla 80 m. Dodajemy straty na dwóch złączach RJ-45 (0,2 dB każde) i dwóch patch panelach (0,1 dB każde).

Łączna strata wynosi 8,6 dB, co jest znacznie poniżej dopuszczalnego limitu 22 dB. Margines 13,4 dB jest bardzo duży – łącze będzie działać bez żadnych problemów. W praktyce oznacza to, że dla odległości do 80 m można bez obaw stosować kabel Cat 5e dla 1 Gb/s. Problem pojawia się dopiero przy odległościach bliskich 100 m, szczególnie jeśli kabel jest niskiej jakości, ma uszkodzone pary lub jest prowadzony w trudnych warunkach (wysoka temperatura, zakłócenia EMI).

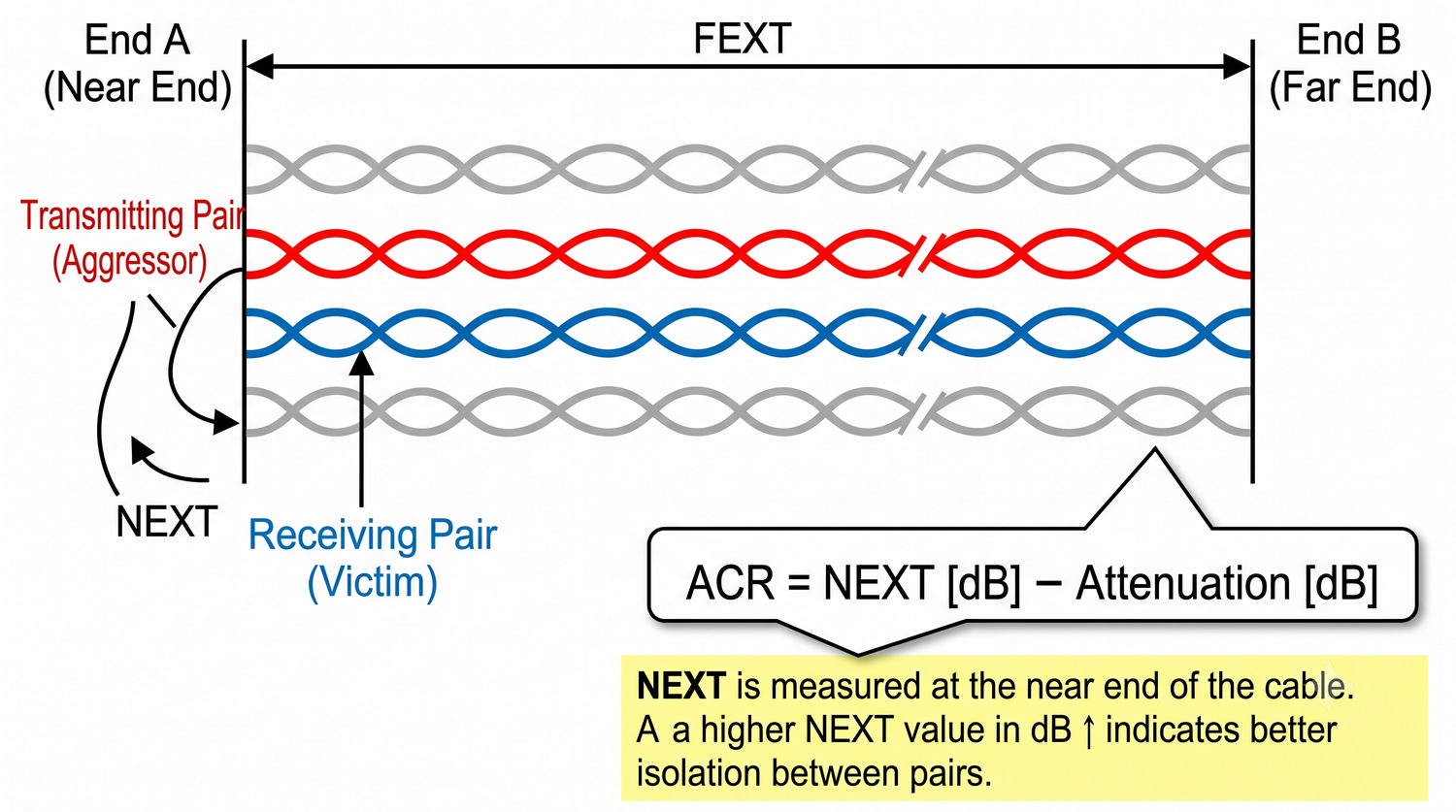

Przesłuchy (crosstalk) są jednym z najważniejszych parametrów określających jakość skrętki miedzianej. NEXT (Near-End Crosstalk) mierzy zakłócenie, jakie sygnał z jednej pary wprowadza do innej pary w tym samym kablu, mierzone po tej samej stronie, co nadajnik. Jest to krytyczny parametr, ponieważ sygnał nadawany (silny) może zakłócać sygnał odbierany (słaby) w tym samym urządzeniu.

FEXT (Far-End Crosstalk) mierzy przesłuch na przeciwległym końcu kabla – sygnał z pary nadawczej (po stronie A) indukuje się w parze odbiorczej po stronie B. FEXT jest zazwyczaj mniej krytyczny niż NEXT, ponieważ sygnał zakłócający ulega tłumieniu na długości kabla. ACR (Attenuation-to-Crosstalk Ratio) to stosunek NEXT do tłumienia – określa „okno", w którym sygnał użyteczny jest silniejszy od zakłóceń. Jeśli ACR spadnie poniżej 0 dB, oznacza to, że przesłuch jest silniejszy niż sygnał użyteczny – transmisja staje się niemożliwa.

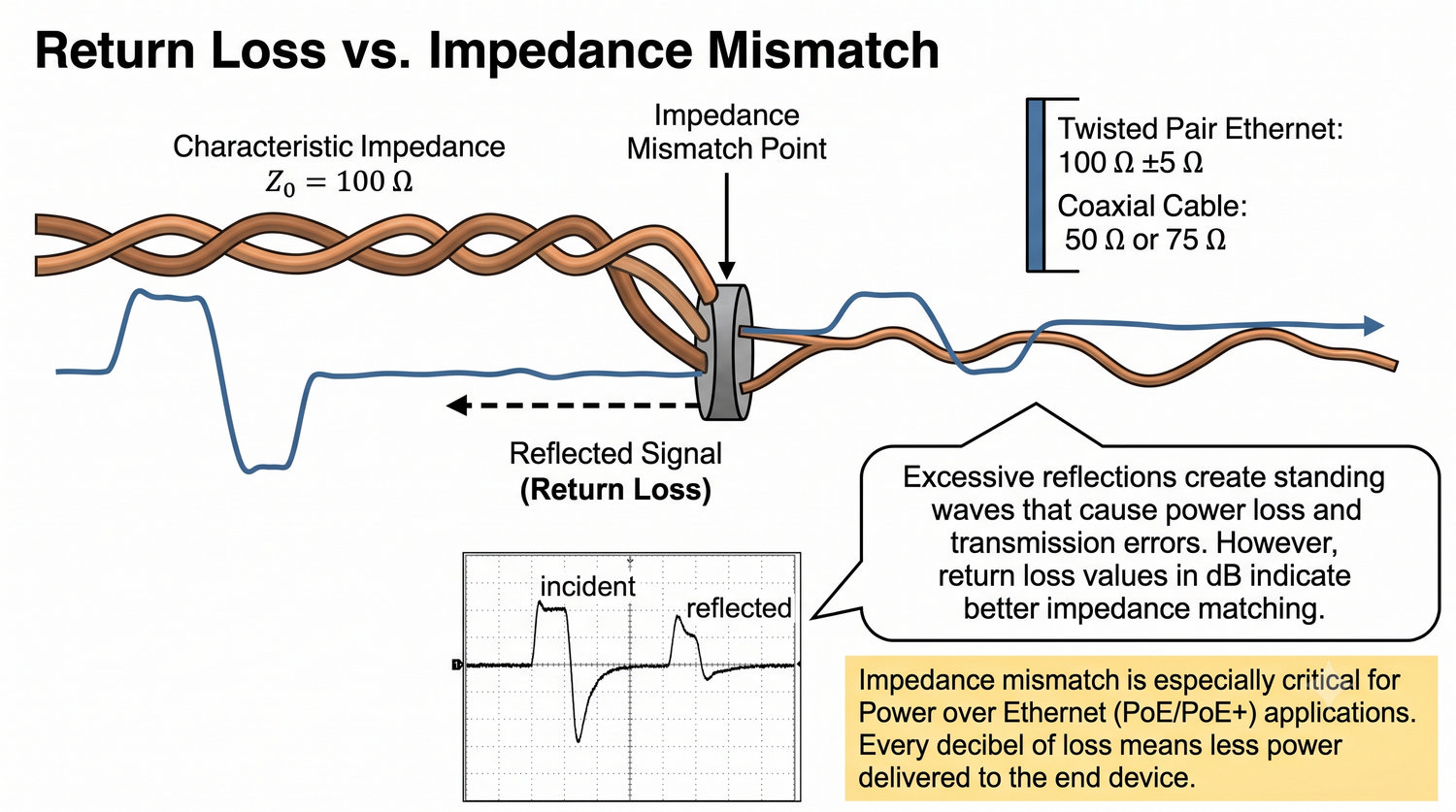

Return Loss (tłumienie odbiciowe) to parametr określający, jak dobrze impedancja kabla jest dopasowana do impedancji urządzenia (nadajnika, odbiornika). W sieciach Ethernet na skrętce impedancja charakterystyczna wynosi 100 Ω. Jeśli impedancja kabla odbiega od tej wartości (np. z powodu uszkodzenia, zalania, zbyt ostrego zgięcia), część sygnału odbija się od punktu niedopasowania, zamiast zostać przeniesiona do odbiornika.

Odbicia sygnału powodują dwa problemy: po pierwsze, zmniejszają moc sygnału docierającego do odbiornika (strata dodatkowa), po drugie, odbity sygnał może interferować z nowo nadawanym sygnałem, tworząc fale stojące (standing waves) i zwiększając poziom błędów. W przypadku PoE (Power over Ethernet) niedopasowanie impedancji jest szczególnie krytyczne – dodatkowe straty mocy mogą spowodować, że urządzenie końcowe (kamery, punkty dostępowe, telefony IP) nie otrzyma wystarczającej mocy do pracy.

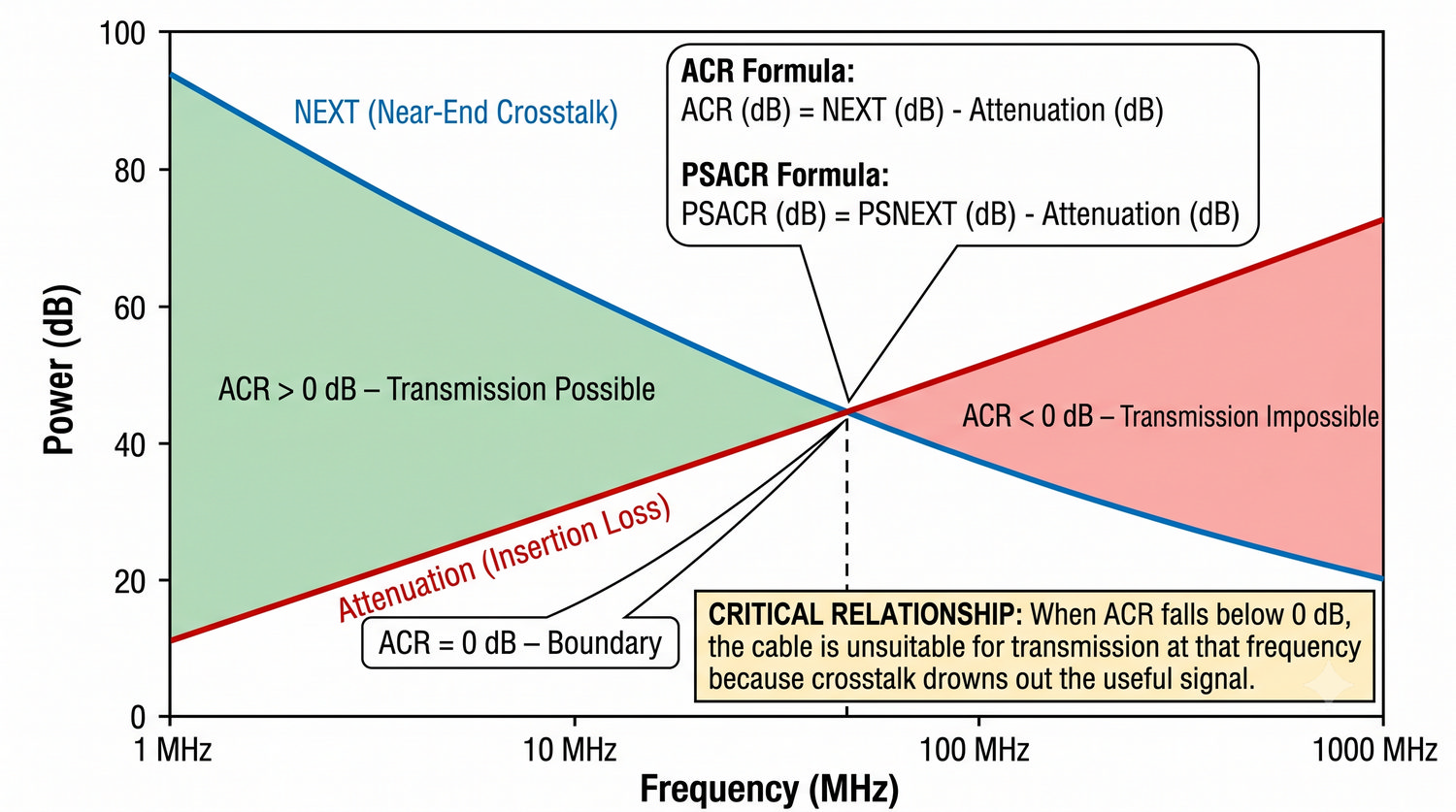

ACR (Attenuation-to-Crosstalk Ratio) jest jednym z najważniejszych parametrów określających przydatność kabla do transmisji danych. W miarę wzrostu częstotliwości tłumienie rośnie (sygnał słabnie), a NEXT maleje (przesłuchy stają się silniejsze). W pewnym momencie obie krzywe się przecinają – to jest graniczna częstotliwość, powyżej której kabel nie nadaje się do transmisji.

PSACR (Power Sum ACR) jest bardziej rygorystycznym wskaźnikiem, ponieważ uwzględnia sumaryczny wpływ wszystkich par na daną parę. W nowoczesnych standardach Ethernet (1000BASE-T, 10GBASE-T) transmisja odbywa się jednocześnie na wszystkich 4 parach, więc zakłócenia z każdej pary sumują się na pozostałych. Dlatego certyfikacja kabli dla 10GBASE-T wymaga spełnienia rygorystycznych norm PSACR w całym paśmie pracy (do 500 MHz dla Cat 6A). Jeśli PSACR spadnie poniżej 0 dB na jakiejkolwiek częstotliwości w wymaganym paśmie, kabel nie przejdzie certyfikacji.

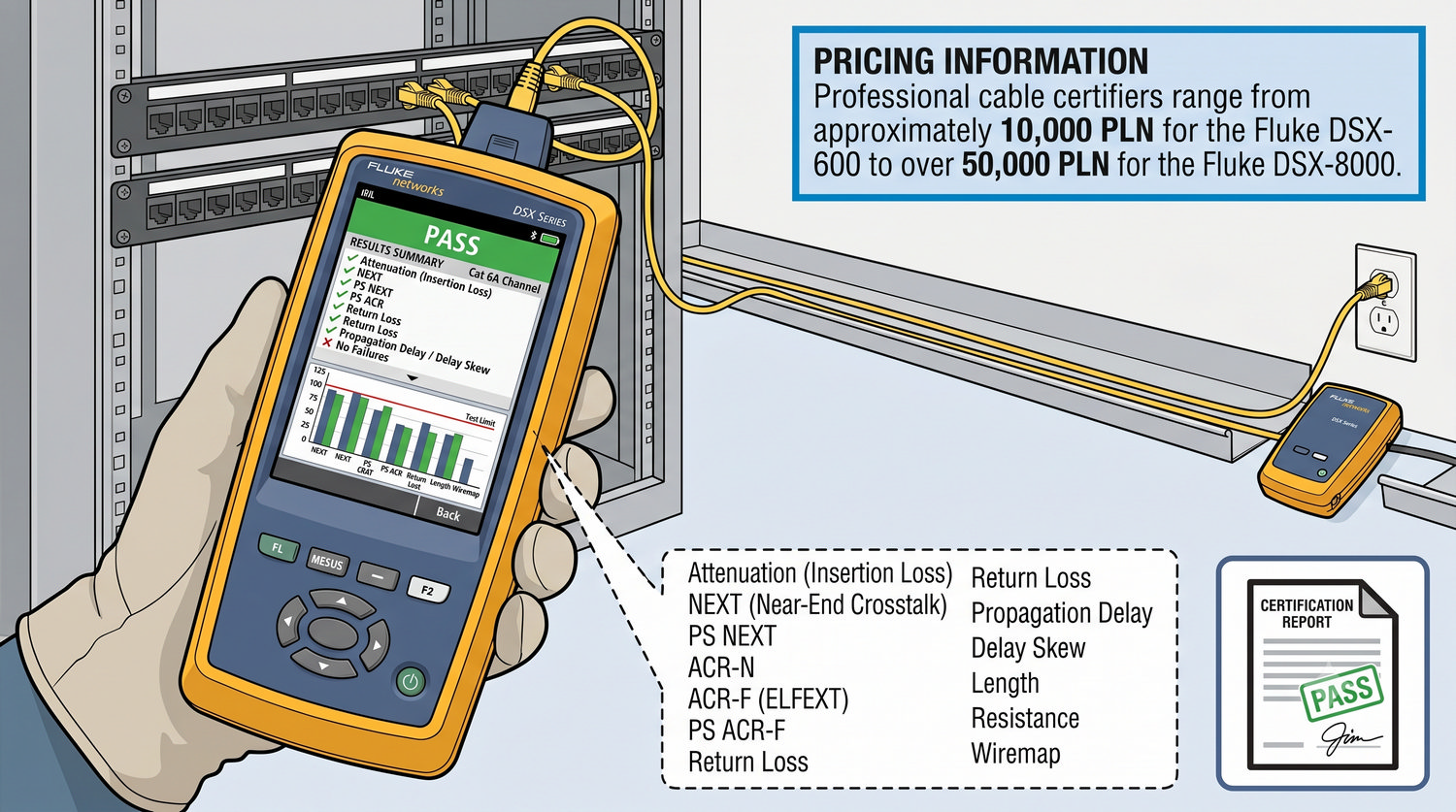

Certyfikacja okablowania to proces potwierdzenia, że zainstalowane okablowanie spełnia wymagania odpowiednich norm (EIA/TIA 568, ISO/IEC 11801). Certyfikator (np. Fluke Networks DSX Series) wykonuje serię zautomatyzowanych pomiarów, które oceniają wszystkie istotne parametry transmisyjne kabla: tłumienie (insertion loss), przesłuchy (NEXT, FEXT, ACR), tłumienie odbiciowe (return loss), opóźnienie propagacji i jego zróżnicowanie (delay skew) oraz długość kabla.

Wynik certyfikacji to raport PASS/FAIL dla każdego parametru. Jeśli choć jeden parametr nie mieści się w normie dla danej kategorii kabla (np. Cat 6A), całe łącze otrzymuje ocenę FAIL. Certyfikacja jest wymagana przy odbiorze nowych instalacji okablowania strukturalnego – gwarantuje, że sieć będzie działać zgodnie z założeniami projektowymi. Koszt profesjonalnego certyfikatora zaczyna się od ok. 10 000 zł (Fluke DSX-600) i może sięgać 50 000+ zł (Fluke DSX-8000 z modułami do Cat 8).

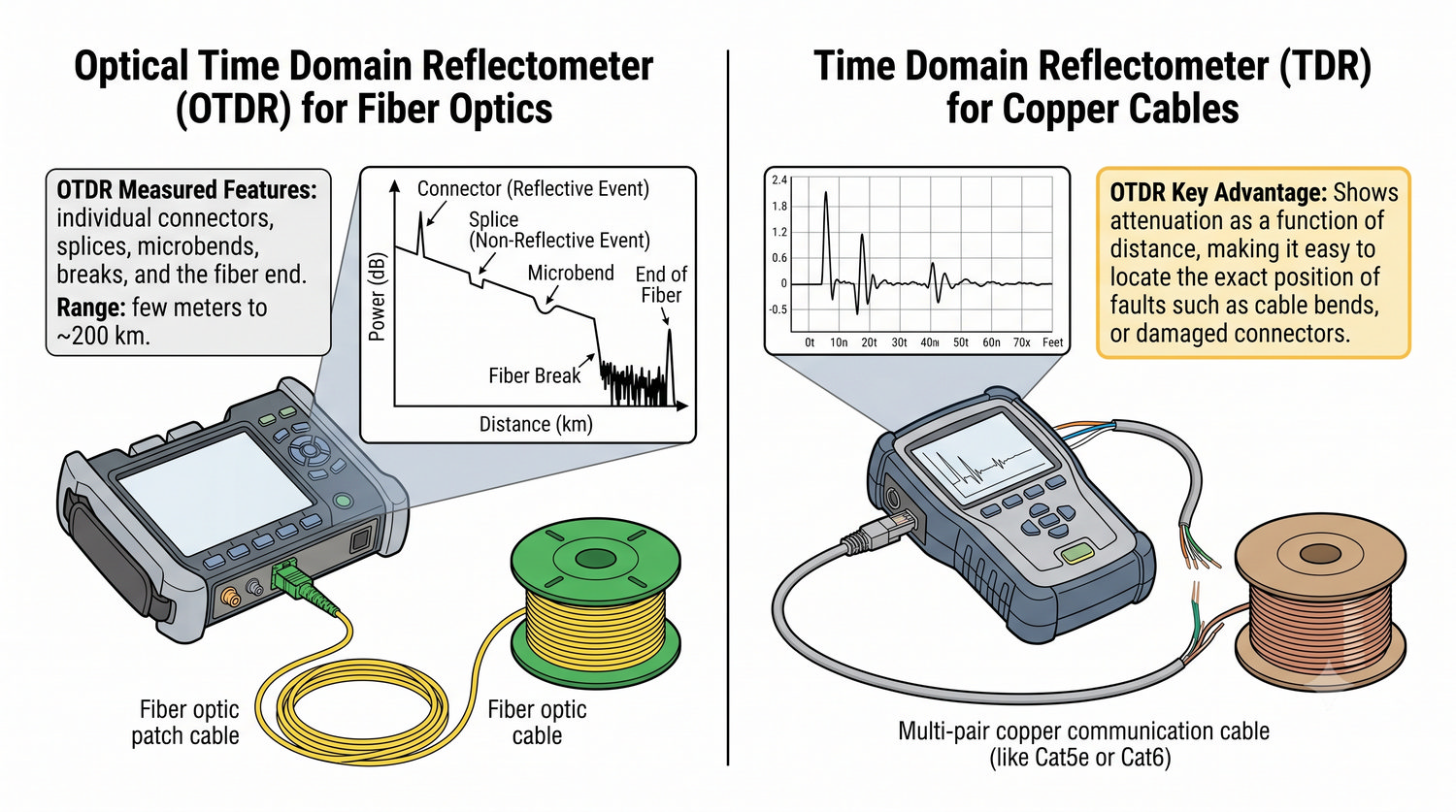

Pomiary tłumienia w terenie są wykonywane przy użyciu dwóch podstawowych narzędzi: OTDR do światłowodów i TDR do kabli miedzianych. OTDR (Optical Time Domain Reflectometer) działa na zasadzie wysłania krótkiego impulsu światła lasera do światłowodu i pomiaru światła, które jest rozpraszane wstecznie (Rayleigh backscatter) i odbijane od poszczególnych zdarzeń (Fresnel reflections). Wynikiem jest wykres (trace), na którym oś X to odległość, a oś Y to moc odbitego sygnału (w dB).

Analiza wykresu OTDR pozwala na identyfikację: złączy (piki odbiciowe), spawów (niewielkie straty punktowe bez refleksu), mikrozgięć (straty bez wyraźnego piku), przerw (gwałtowny spadek sygnału do poziomu szumu) oraz końca włókna (duży refleks końcowy). TDR dla miedzi działa analogicznie, ale wykorzystuje impulsy elektryczne zamiast świetlnych. Oba narzędzia są niezastąpione przy lokalizowaniu uszkodzeń w istniejącej infrastrukturze kablowej.

Interpretacja wykresu OTDR jest kluczową umiejętnością przy diagnostyce i certyfikacji łączy światłowodowych. Podstawowym elementem analizy jest określenie tłumienia jednostkowego włókna (w dB/km) – im bardziej stroma linia na wykresie, tym wyższe tłumienie. Dla zdrowego włókna SMF w oknie 1550 nm tłumienie powinno wynosić około 0,20-0,25 dB/km.

Zdarzenia na wykresie OTDR dzielą się na dwa typy: refleksyjne (złącza mechaniczne, koniec włókna) i nierefleksyjne (spawy, mikrozgięcia). Refleksyjne zdarzenia pojawiają się jako piki w górę (wzrost mocy odbitej), a ich wysokość określa wielkość odbicia Fresnela. Nierefleksyjne zdarzenia to nagłe spadki poziomu sygnału z niewielkim lub żadnym pikiem odbiciowym. Strata na spawie nie powinna przekraczać 0,1-0,3 dB, a na złączu mechanicznym 0,3-0,5 dB. Jeśli strata na zdarzeniu przekracza te wartości, należy sprawdzić jakość wykonania połączenia lub wyczyścić złącze.

Prezentacja wprowadziła studentów w zagadnienia tłumienia sygnału i maksymalnych odległości w sieciach LAN. Zrozumienie, czym jest tłumienie, jakie są jego przyczyny i jak wpływa na projektowanie sieci, jest kluczowe dla każdego administratora i projektanta infrastruktury sieciowej. Tłumienie w decybelach, budżet mocy, margines mocy, przesłuchy NEXT/FEXT i wskaźnik ACR to pojęcia, które należy znać i umieć stosować w praktyce.

Pomiary tłumienia za pomocą certyfikatorów okablowania (dla skrętki) i OTDR (dla światłowodów) są standardowymi procedurami przy odbiorze nowych instalacji i diagnostyce istniejących sieci. Umiejętność interpretacji wyników pomiarów pozwala szybko zlokalizować i usunąć usterki. Kolejne prezentacje z cyklu L1 szczegółowo omówią poszczególne typy urządzeń i mediów – wiedza o tłumieniu stanowi podstawę do zrozumienia ograniczeń transmisyjnych każdego medium.
